Powermate P0501512 User manual

200-2266
Revision A
Parts Manual
Manuel de pièces
Manual de piezas
Oilless, Single Stage, Direct Drive, Electric Air Compressor
Sans l’huile, d’un seule étape, à prise directe, compresseur d’air électrique
Sin aciete, de una sola etapa, de mando directo, compresor de aire eléctrico
Specification Chart________Tableau des spécifications_______Cuadro de especificaciones
Coleman Powermate, Inc. P.O. Box 206, 118 West Rock Street, Springfield MN 56087
Printed in U.S.A. ©5-01
Questions? See back page._____Questions ? Consultez la page final._____¿Preguntas? Vea la página final.
?
115/15/1 95
(6,6 bar) 125 (8,6 bar)
5 15 (57) P0501512
115/15/1 95
(6,6 bar) 125 (8,6 bar)
620 (76)
P0602012
MODEL NO.
(MODÉLE)
(MODELO)
PEAK
H.P.
(CV)
TANK CAPACITY
GALLONS
(CAPACITÉ DU
RÉSERVOIR - LITRES)
(CAPACIDAD DEL
TANQUE - LITROS)
VOLTAGE/
AMPS/PHASE
(TENSION/
AMPS/PHASE)
(VOLTAJE
AMP/FASE)
KICK-IN
PRESSURE
(PRESSION
D’OUVERTURE)
(PRESION DE
CONEXION)
KICK-OUT
PRESSURE
(PRESSION DE
FERM.)
(PRESION DE
DESCONEXION)

Note: Tighten compression nut #7 handtight plus 1 full turn.
Note: Serrez l'écrou #7 de compactage solide plus 1 plein tour.
Nota: Apriete la tuerca #7 de la compresión handtight más 1vuelta completa.

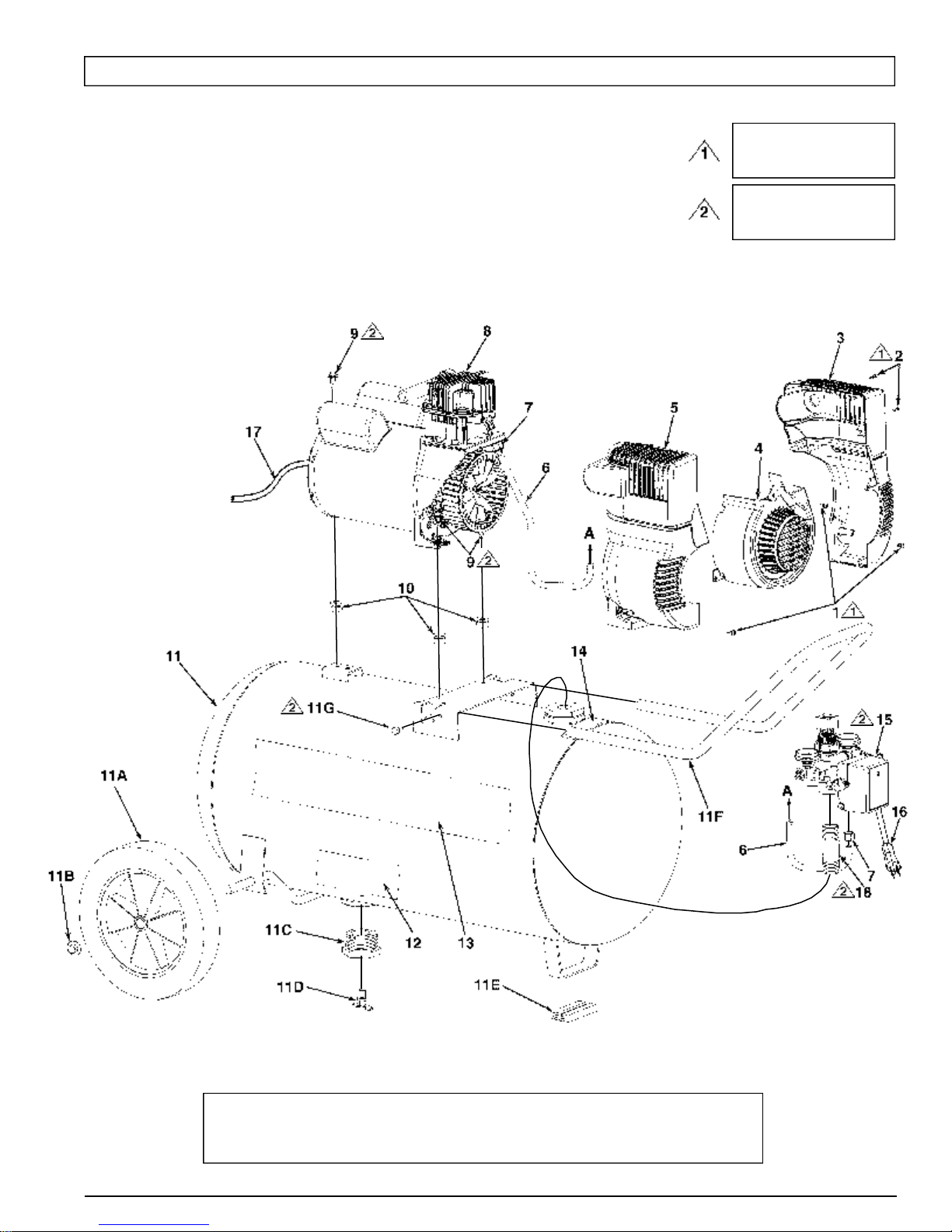

PARTS DRAWING / DESSIN DES PIÈCES / ESQUEMA DE LA PIEZAS
Torque to 20-30 lbs-in
Serrez de 20 à 30 lbs-in
Torsión hasta 2,3 - 3,4 Nlm
Torque to 50-75 lbs-in
Serrez de 50 à 75 lbs-in
Torsión hasta 5,7 - 8,5 Nlm
200-22662

Item Part No Qty
Art No/ P Qté
Art Núm /PCant Description Description Descripción
1N/A 3Screw, #8–32 x 7/16” lg..........Vis........................................Tornillo
2N/A 2Screw, plastite 4-20 x 1”.........Vis........................................Tornillo
3142-0123 1Shroud, right ...........................Enveloppe............................Guardera
4142-0118 1Shroud, scroll..........................Enveloppe............................Guardera
5142-0122 1Shroud, left .............................Enveloppe............................Guardera
6145-0364 1Transfer tube (11 Gal).............Tube ....................................Tubo
7058-0007 2Nut, 3/8” O.D. tube..................Écrou ...................................Tuerca
8040-0327 1Pump/motor assy (5 peak hp)..Ensemble pompe/moteur.....Conjunto de bomba/motor
or 040-0326 1Pump/motor assy (6 peak hp)..Ensemble pompe/moteur.....Conjunto de bomba/motor
See pages 6 & 7.....................Voir les pages 6 et 7 ...........Vea las paginaciones 6 y7
9059-0221 3Bolt, shoulder, 1/4–28.............Boulon..................................Perno
10 093-0019 3Grommet.................................Oeillet...................................Arandela de cabo
11 153-0069 1Tank assembly (15 gal)...........Ensemble du réservoir, ......Conjunto de tanque,
or 130-0063 1Tank assembly (20 gal)...........Ensemble du réservoir, ......Conjunto de tanque,
includes 11A-11G ...................inclut 11A-11G.....................incluye 11A-11G
11A 095-0010 2Wheel, 8” (15 gal) ...................Roue ....................................Rueda
or 095-0028 2Wheel, 9” (20 gal) ...................Roue ....................................Rueda
11B 033-0001 2Hubcap ...................................Chapeau de moyeu.............Tapacubo
11C 512-0035 1Bushing, 1-1/2 NPS x 1/4 NPT ..Bague ..................................Buje
513-0002 1O-ring 1-1/2” ...........................Joint torique .........................Anillo tórico
or N/A 1Bushing, 3/4”NPTx1/4NPT .....Bague ..................................Buje
(15 gal)
11D 072-0001 1Petcock...................................Robinet de décompression ..Llave de desagüe
11E 094-0031 1Pad.........................................Tampon................................Almohadilla
11F 112-0031 1Handle assy............................Poignée................................Empuñadura
11G 059-0216 2Screw 1/4-20 x .50 TF ............Vis........................................Tornillo
12 098-1085 1Label, warning........................D’avertissement étiquette....Amonestadora escritura de la
.............................................................................................etu
13 098-2336 1Label, warning........................D’avertissement étiquette....Amonestadora escritura de la
.............................................................................................etu
14 098-2255 1Label, warning........................D’avertissement étiquette....Amonestadora escritura de la
.............................................................................................etu
15 See pages 1Manifold assembly..................Ensemble du collecteur .......Conjunto de múltiple
4 & 5
16 026-0030 1Power cord..............................Câble ...................................Cordón
17 026-0315 1Interconnect cord....................Câble ...................................Cordón
18 N/A 1Nipple, 3/4” NPT x 3 1/2”........Manchon fileté .....................Niple
*N/A - These are standard parts available at your local hardware store.
*N/A - Ces pièces sont des pièces standard disponibles en quincaillerie.
*N/A - Estas son piezas estándares disponibles en su ferretería local.
PARTS LIST / LISTE DE PIÈCES / LISTA DE LAS PIEZAS
200-2266 3

Torque to 5-7 lbs-in
Serrez de 5 à 7 lbs-in
Torsión hasta ,6 - ,8 Nlm
Torque to 50-75 lbs-in
Serrez de 50 à 75 lbs-in
Torsión hasta 5,7 - 8,5 Nlm
Torque to 125-130 lbs-in
Serrez de 125 à 130 lbs-in
Torsión hasta 14,2 - 14,7 Nlm
Torque to 200-250 lbs-in
Serrez de 200 à 250 lbs-in
Torsión hasta 22,6 - 28,3 Nlm
Note: Tighten compression nut #5 handtight plus 1 full turn.
Note: Serrez l'écrou #5 de compactage sol ide plus 1 plein tour.
Nota: Apriete la tuerca #5 de la compresión handtight más 1vuelta completa.
A
A
Torque to 125-130 lbs-in
Serrez de 125 à 130 lbs-in
Torsión hasta 14,2 - 14,7 Nlm
PARTS DRAWING / DESSIN DES PIÈCES / ESQUEMA DE LA PIEZAS
200-22664

Item Part No Qty
Art No/ P Qté
Art Núm /PCant Description Description Descripción
1034-0135 1Pressure switch ......................Interrupteur..........................Manómetro
includes items 2 - 5 ................inclut les élément 2 - 5.........incluye los artículo 2 -5
2061-0121 1Screw......................................Vis........................................Tornillo
3071-0013 1Strain Relief............................Soulagement de traction......Aliviador de esfuerzo
4136-0064 1Bleeder valve..........................Soupape ..............................Válvula
includes item 5........................inclut les élément 5..............incluye los artículo 5
5058-0017 1Nut, 1/4” O.D. tube..................Écrou ...................................Tuerca
6139-0013 1Check valve assy ...................Clapet de retenue ................Válvula de contraflujo
7068-0061 1Connector, 1/16 NPT x 1/4” ...Connecteur..........................Conector
8065-0089 1Nipple, 1/8” x 4” .....................Manchon fileté .....................Niple
9145-0325 1Bleeder tube...........................Tube.....................................Tubo
Also purchase 058-0017 qty 1 también être acheté aussi debe comprar
10 062-0035 2Plug.........................................Bouchon ...............................Tapón
11 041-0045 1Manifold...................................Collecteur..............................Múltiple
12 032-0065 2Gauge (2” diameter) ..............Manomètre............................Manómetro
or 032-0056 2Gauge (1-1/2” diameter) ........Manomètre ...........................Manómetro
13 105-0004 1Regulator repair kit ................Jeu de pièces de réparation .Juego de reparación
14 055-0005 1Spring ....................................Ressort.................................Resorte
15 137-0001 1Knob assy ..............................Ensemble du bouton ............Conjunto de perilla
16 136-0056 1Valve, ASME ..........................Soupape...............................Válvula
PARTS LIST / LISTE DE PIÈCES / LISTA DE LAS PIEZAS
200-2266 5

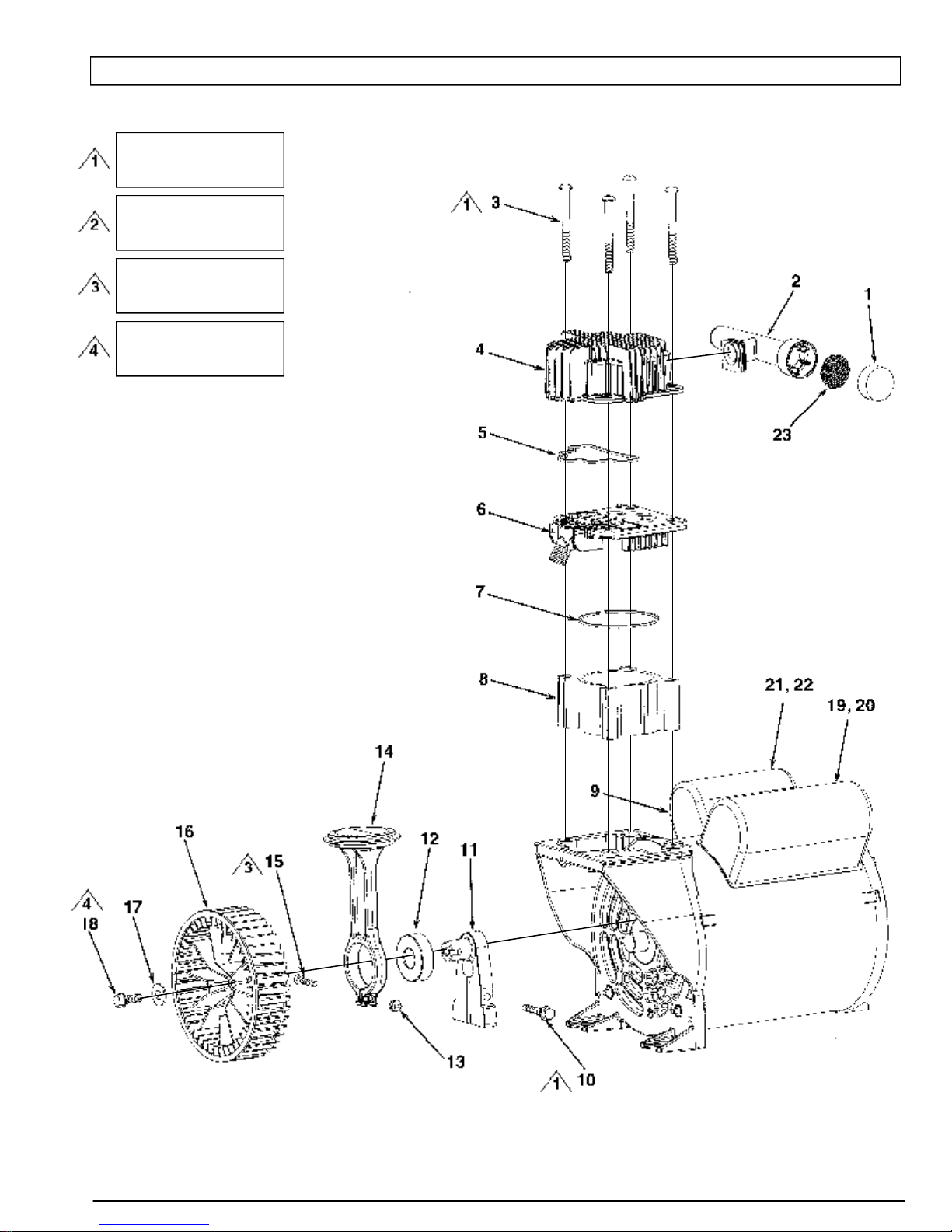

PARTS DRAWING / DESSIN DES PIÈCES / ESQUEMA DE LA PIEZAS
Torque to 88-96 lbs-in
Serrez de 88 à 96 lbs-in
Torsión hasta 9,9 - 10,8 N•m
Torque to 11-14 lbs-in
Serrez de 11 à 14 lbs-in
Torsión hasta 1,2 - 1,6 N•m
Torque to 50-65 lbs-in
Serrez de 50 à 65 lbs-in
Torsión hasta 5,6 - 7,3 N•m
Torque to 75-88 lbs-in
Serrez de 75 à 88 lbs-in
Torsión hasta 8,5 - 9,9 N•m
200-22666

Item Part No Qty
Art No/ P Qté
Art Núm /PCant Description Description Descripción
1019-0186 1Filter........................................Filtre.....................................Filtro
2019-0192 1Filter/intake muffler. ................Silencieux de Filter/intake....Silenciador de Filter/intake
3061-0136 4Screw 1/4-20 x 2-1/2” .............Vis........................................Tornillo
4042-0104 1Head.......................................Tête......................................Cabezal
5054-0226 1Head o-ring.............................Joint torique .........................Anillo tórico
6043-0171 1Valve plate assy......................Ensemble de la plaque de ...Conjunto de placa de
(includes items 5 & 7).............Soupape (inclut les ..............válvula (incluye los
................................................éléments 5 et 7)...................artículos 5 y 7)
7054-0225 1Cylinder o-ring. .......................Joint torique .........................Anillo tórico
8N/A 1Cylinder ..................................Cylindre................................Cilindro
(order 048-0105).....................(commande 048-0105) ........(orden 048-0105)
9160-0294 1Motor assy (5 peak hp)...........Ensemble du moteur............Conjunto de motor
or 160-0295 1Motor assy (6 peak hp)...........Ensemble du moteur............Conjunto de motor
Must be purchased as............vendu en une seule ............se debe comprar como
complete pump/motor assy.....ensemble pompe/moteur.....un conjunto completo
.............................................................................................de bomba/motor
10 061-0135 1Screw, 1/4-20 x 1-1/2” hex......Vis........................................Tornillo
11 053-0084 1Crankshaft, eccentric..............Vilebrequin, excentrique ......Cigüeñal, excéntrico
(5 & 6 HP models)
12 051-0086 1Bearing, ball............................Roulement ...........................Cojinete
13 N/A 1Nut, #10-32 square.................Écrou ...................................Tuerca
14 048-0105 1Piston/cylinder kit....................Ensemble du piston .............Conjunto de cilindro
(includes items 5,7,8,..............et du cylindre .......................y pistón
13 & 15) ..................................(inclut les éléments .............(incluye los artículos
................................................5,7,8,13 et 15)......................5,7,8,13 y 15)
15 N/A 1Screw, #10-32 x 7/8”...............Vis........................................Tornillo
16 027-0033 1Fan, plastic.............................En plastique ventilateur .......Plástico ventilador
17 060-0144 1Washer, 1/4” ...........................Rondelle...............................Arandela
18 061-0134 1Screw, 1/4-20 x 3/4”................Vis........................................Tornillo
19 166-0112 1Start capacitor, 6 peak hp.......Condensateur ......................Condensador
or 166-0116 1Start capacitor, 5 peak hp.......Condensateur ......................Condensador
20 166-0114 1Start capacitor cover,..............Couvercle.............................Tapa
5 & 6 peak hp
21 166-0113 1Run capacitor, 5 & 6 peak hp.Condensateur ......................Condensador
22 166-0115 1Run capacitor cover................Couvercle.............................Tapa
5 & 6 peak hp
23 019-0199 1Filter screen............................Tamis filtrant ........................Pantalla de filtro
*N/A - These are standard parts available at your local hardware store.
*N/A - Ces pièces sont des pièces standard disponibles en quincaillerie.
*N/A - Estas son piezas estándares disponibles en su ferretería local.
PARTS LIST / LISTE DE PIÈCES / LISTA DE LAS PIEZAS
200-2266 7

Replacement parts and service are available from your
nearest authorized Service Center. If the need arises,
contact Product Service as listed at right.
When consulting with a Service Center or Product
Service, refer to the model number and serial number
located on the serial label of the compressor. Proof of
purchase is required for all transactions and a copy of
your sales receipt may be requested.
Record the model number, serial number, and date
purchased in the spaces provided below. Retain your
sales receipt and this manual for future reference.
Attach your sales receipt at bottom right.
When needing service, please contact the nearest
authorized Service Center or call:
PRODUCT SERVICE
In U.S.A. or Canada
Toll-Free 1-800-445-1805
Fax [phone]
Model No. Serial No. Date Purchased, la date d’achat, la fecha de compra
Pour pièces de rechange et réparations de votre Centre
d’Entretien autorisé le plus proche. Au besoin, veuillez
contacter le service après-vente (Product Service) au
numéro de téléphone ou à droite.
Lorsque vous appelez un Centre d’Entretien ou le
service après-vente, veuillez indiquer le numéro de
modèle et le número de série situé sur la etiquette de
série du compresseur. Une preuve d’achat est
nécessaire lors de toute transaction et une copie de
votre reçu peut être exigée.
Inscrivez la date d’achat au-dessus de, dans les
espaces réservé à cet effet. Conservez votre reçu et ce
manuel pour référence ultérieure. Agrafez reçu en au-
dessous.
Quand vous avez besoin des services de l’usine, s’il
vous plaît contactez au centre d’entretien autorisé le
plus proche ou composez simplement le :
SERVICE CLIENTÈ
Au Canada
Appel gratuit 1-800-445-1805
Télécopieur 1-507-723-4772
Las piezas de repuesto y el servicio están disponibles
del Centro de Servicio autorizado más cercano.
Consulte con el Servicio al Cliente (Product Service)
listado debajo, si surge la necesidad.
Refiérase al número de modelo y el número de serie
situado en la etiqueta de serie del compresor, cuando
consulte con un Centro de Servicio o el Servicio al
Cliente. Se requiere la prueba de compra para todas las
transacciones y puede requerirse una copia de su
recibo de venta.
En los espacios provisto arriba registre la fecha de
compra. Guarde su recibo de venta y este manual para
referencia futura. Adjunte el recibo de venta debajo.
Cuando necesite servicio por favor de consultar el
centro de servicio autorizado más cercano o notificar
por correo a:
Product Service
118 West Rock Street
P. O. Box 206
Springfield, MN 56087 EE.UU.
Attach sales receipt here.
Agrafez reçu ici.
Adjunte el recibo de venta aquí.
PARTS AND SERVICE
PIÈCES ET RÉPARATIONS
REPUESTOS Y SERVICIO
