PowerWalker 1-2K User manual

Page 1
EN
POWERWALKER INVERTER1-2K
User Manual
EN, DE, FR

Page 2
EN
Important Safety Information
Before installing PowerWalker Inverter 1000/2000VA, please read the following information carefully
and save this manual for further reference. Disregard of these safety notes may endanger life or
health, as well as the function of the equipment. Special attention must be paid to the CAUTION and
WARNING statements in this manual.
CAUTION
1. To reduce risk of injury, charge ONLY lead-acid type rechargeable batteries. Other types of
batteries may cause damage and injury.
2. DO NOT operate the PowerWalker Inverter if it has been dropped or damaged in any way.
3. DO NOT expose PowerWalker Inverter to rain, snow or liquids of any type. PowerWalker
Inverter is designed for indoor installation only.
4. NEVER charge a frozen battery.
5. DO NOT obstruct the ventilation openings.
6. Risk of electric shock Heat-sinks are live. Disconnect the AC sources and the DC source from
this unit before servicing.
7. Risk of electric shock.This unit receives power from more than one source. Disconnect the AC
sources and the DC source from this unit before servicing.
8. Do not remove cover. No user serviceable parts inside. Refer servicing to qualified service
personnel.
9. The sum of the leakage current of the PowerWalker INVERTER and the connected equipment
should not exceed 3.5mA.
10. Risk of explosion if battery is incorrectly connected or replaced.
WARNING
1. Provide adequate ventilation from the battery compartment. The battery enclosure should be
designed to prevent accumulation and concentration of hydrogen gas at the top of the
compartment.
2. Input/output AC wiring and battery cables must be rated for 75
o
C or higher. Using cables
diameter, please refer to appendix A, according to different models. The inner diameter of the
copper ring terminal which is used to connect battery cables to PowerWalker Inverter DC
terminals should be no less than 6mm.
3. For battery installation and maintenance: read the battery manufacturer’s installation and
maintenance instructions prior to operating.
PERSONAL PRECAUTIONS
1. Have plenty of fresh water and soap nearby in case battery acid contacts skin, clothing, or
eyes.
2. Avoid touching eyes while working near batteries.
3. NEVER smoke or allow a spark or flame in the near vicinity of a battery.
4. Remove personal metal items such as rings, bracelets, necklaces, and watches while working
with batteries. Batteries can produce short circuit current high enough to make metal melt, and
can cause severe burns.
5. If a remote or automatic generator start system is used, disable the automatic starting circuit or
disconnect the generator to prevent accident during servicing.

Page 3
EN
Thanks for purchasing the PowerWalker Inverter 1000/2000VA. Properly used, this product will give
you many years of reliable service.
The PowerWalker Inverter series is an electronic product that has been designed and built to take
low DC voltage power from batteries and convert it to standard AC power like the current you have at
home.
The PowerWalker Inverter series is a DC-to-AC with auto line-to-battery transfer and integrated
charging system,
PowerWalker Inverter series, powers from AC power and DC source, serving as an extended run
UPS. When AC cable is connected to a wall socket, utility power goes to connected equipment(s)
and/or charges the battery set via charging system. In UPS mode, the PowerWalker Inverter series
automatically converts battery energy into AC power for backing up the connected devices.
Features:
Super efficient, DC to AC conversion, minimizing charging losses
Input voltage range selection option
Fully automatic start operation
High frequency technology
Compact size and light weight
Provides critical overload protection
Eco-friendly & non-polluting (green device)
Advanced technology optimizes battery life

Page 4
EN
Operation & Installation

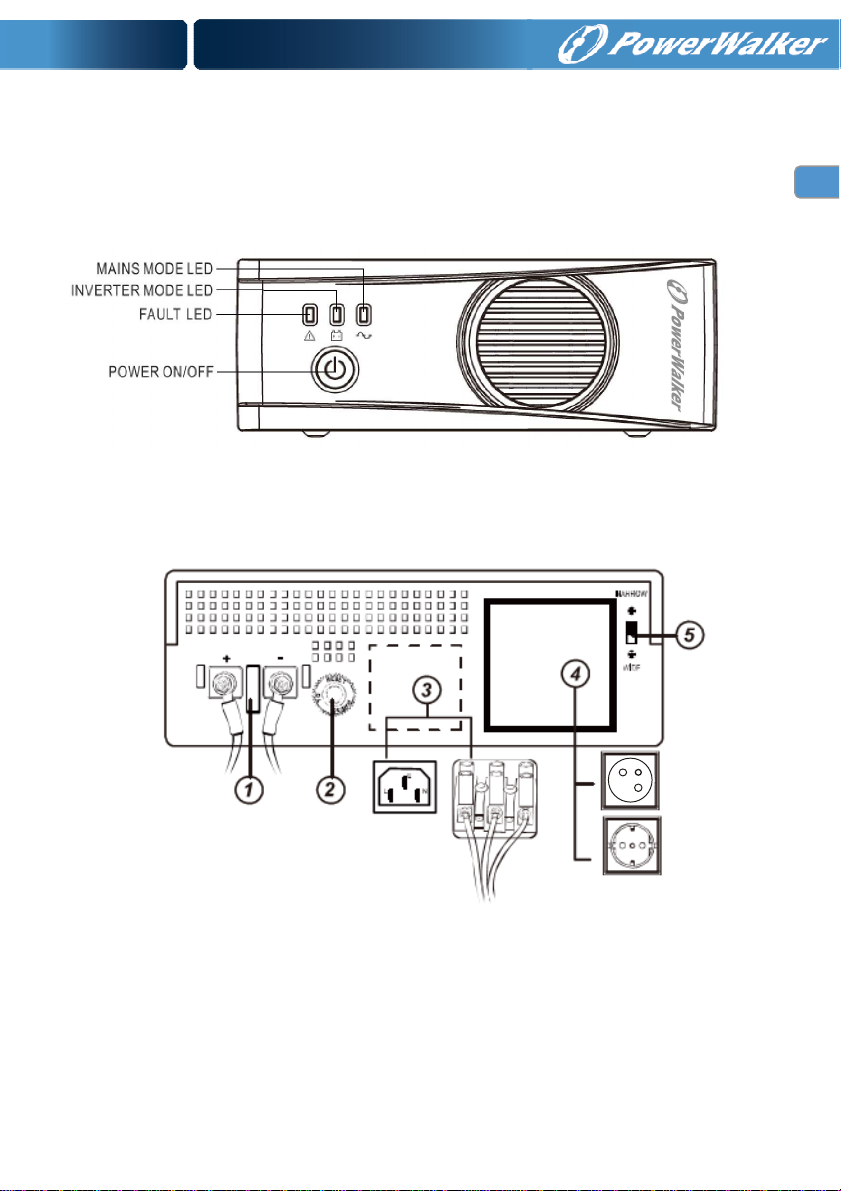

Front Panel Controls and LED Indicators
Shown below are the controls and indicator lights on the front panel of PowerWalker Inverter
series.
Rear Panel & Output Description
Shown below are the components on the rear panel of PowerWalker Inverter series.
1. DC Input Connector (Battery Terminal)
2. Input Protector
3. AC Input or IEC Inlet
4. Output Receptacle(s)
5. Input Voltage Range Selector: Input voltage range is defined in specification chapter, and output
voltage is the same as input voltage in ‘mains’ mode.
A. Select ‘Narrow’ setting for general electrical appliance such as tube light,energy saving
lamp,TV,Juicer & mixer etc, but it is not suitable to meet high-power motor or inductive

Page 5
EN
load ,such as the fridge of 1KW ,the motor of 800W, air cooler ,PC（having risk of
rebooting）and so on. In this mode, the PowerWalker Inverter series operating voltage, in
‘mains’ mode, is within 170~280Vac with the same output voltage. The line sensitivity is
higher.
B. Select “Wide” setting to save energy. In this mode the operating range of voltage for the
PowerWalker Inverter is 90-280Vac, hence the output voltage will be the same as the
MAINS input voltage. The PowerWalker Inverter unit in this mode has a lower sensitivity.
You can connect and use only for some special load, such as lamp, fan.
Battery Connection

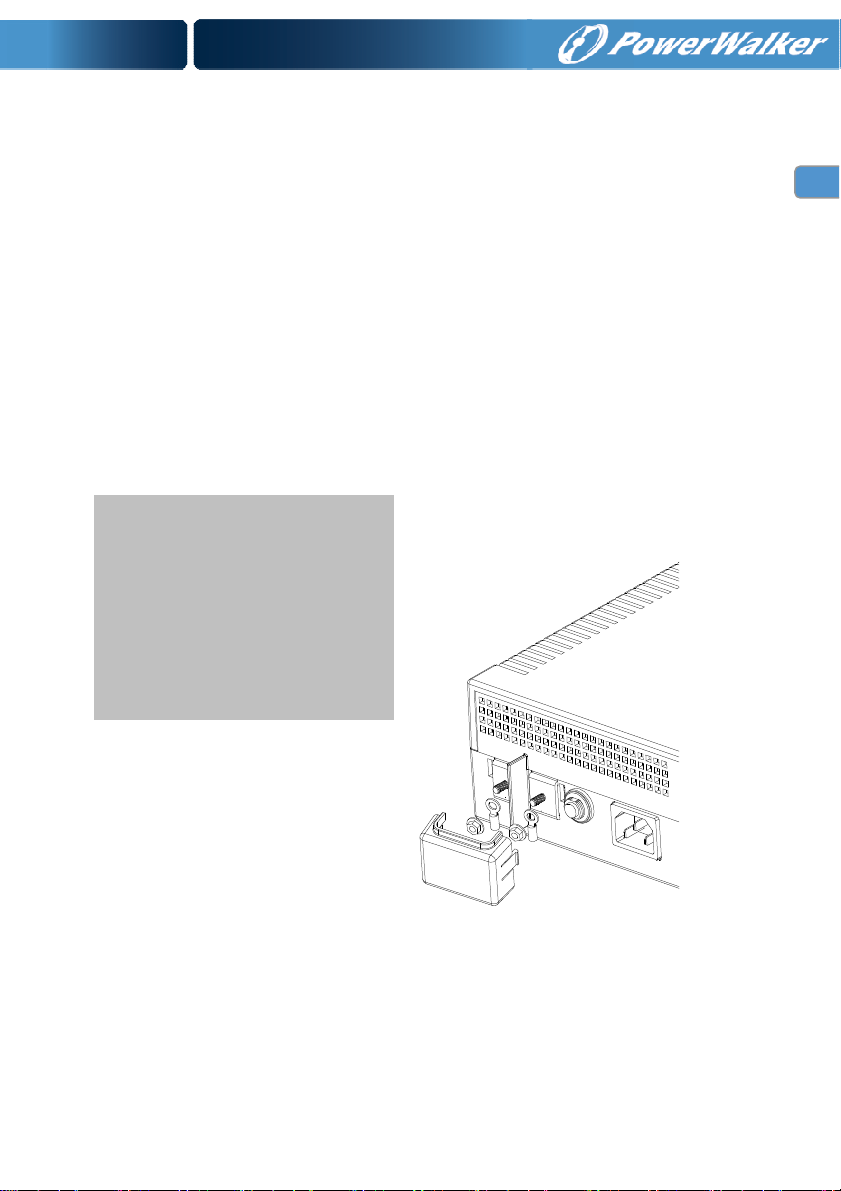

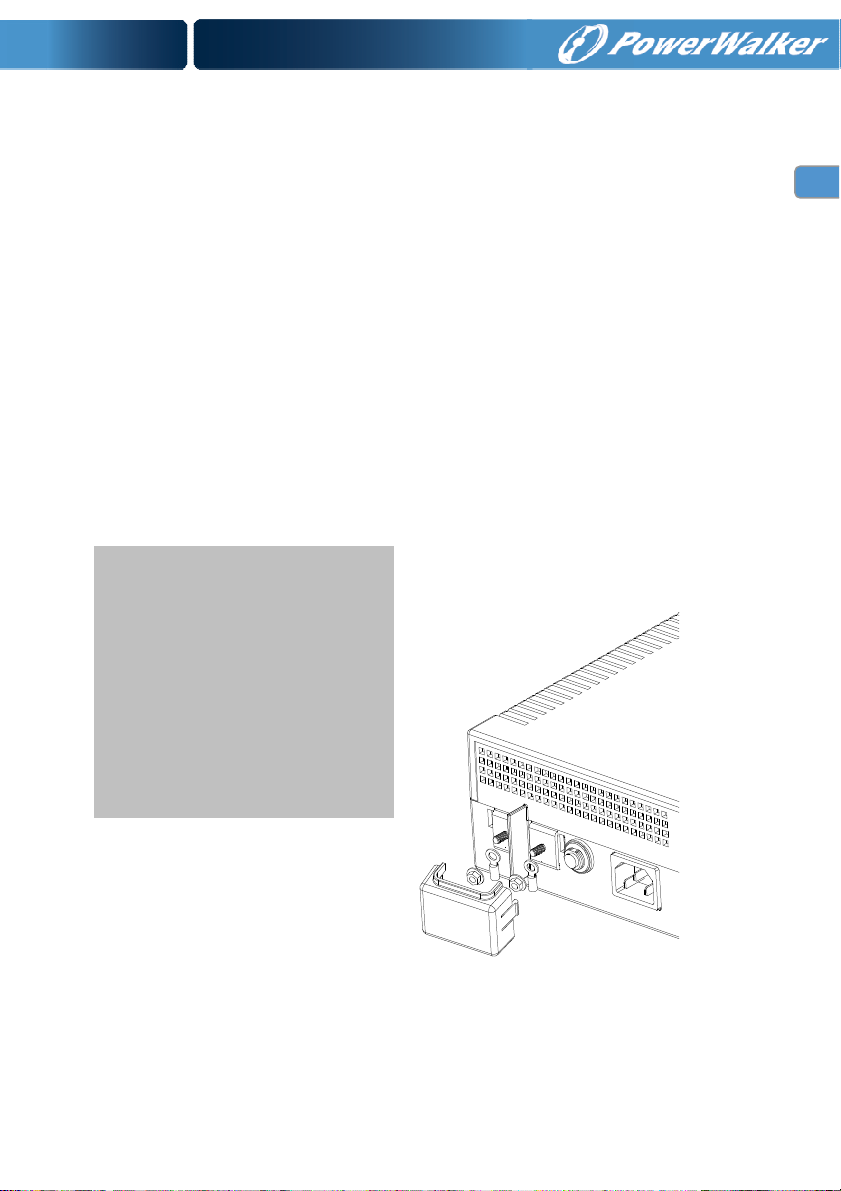

Step 1- Pinch the bottom of DC input cover and Open it.
Step 2- Follow battery polarity guide located near battery terminal. Place the battery cable ring
terminal over PowerWalker Inverter’s battery terminal. Tighten the M5 nut. Do not place
anything between the flat part of battery terminal and the battery cable ring terminal, since
overheating may occur.
Caution!
DO NOT place
anything between battery
cable ring terminals and
battery terminals. The terminal
stud is not designed to carry
current. Apply Anti-oxidant
paste to terminals after
terminals have been torqued.
Battery Cable Connection to PowerWalker Inverter 1000/2000VA

Page 6
EN
Step 3- Connect battery cables to your batteries
The battery must be wired to match the units DC input voltage specifications
(12V for PowerWalker Inverter 1000VA,24V for PowerWalker Inverter 2000VA )
In addition, the batteries can be wired to provide additional run time. The various wiring configurations
are as follows:
Series Connection: Wiring batteries in “series” increases the total output voltage. This voltage
MUST match the DC voltage requirements of the PowerWalker Inverter unit, or it may damage both
the PowerWalker Inverter unit and/or the batteries.
Parallel Connection: Wiring batteries in “parallel” increases the total run time, the batteries can
operate the AC loads. The more batteries connected in parallel the longer run time the loads can be
powered from the PowerWalker Inverter unit.
Series-Parallel Connection: “Series-parallel” configuration increases both the battery voltage (to
match the DC requirements of PowerWalker Inverter unit) and run time for operating theAC loads.

Page 7
EN
SPECIFICATION
MODEL
PowerWalker
Inverter 1000
PowerWalker
Inverter 2000
CAPACITY 1000VA/600W 2000VA/1200W
AC INPUT
Nominal Voltage 220/230/240VAC
Input Voltage Range 90~280VAC
Nominal Frequency 50/60Hz (Auto Detection)
INPUT VOLTAGE
RANGE SELECTOR
Narrow 170~280VAC
Wide 90~280VAC
POWERWALKER
INVERTER MODE
OUTPUT
Voltage 230VAC +10/-18%
Frequency 50/60Hz ±0.5Hz
Waveform Modified Sine-wave
Efficiency (AC to AC) > 95%
Efficiency (DC to AC) > 80%
BATTERY Nominal Voltage 12V DC 24V DC
CHARGER
Charging Voltage 13.7+/-0.2V 27.4+/-0.4V
Charging Current 10A max.
Overcharging
Protection 16V+/-0.4V 32V+/-0.8V
TRANSFER Transfer Time Typical 15-20ms, 40ms max
INDICATOR
Line Mode Green LED blinks or lights steadily
Battery Mode Yellow LED lights
Overload/fault Red LED blinks or lights steadily
AUDIBLE ALARM
Low Battery Voltage
in Battery Mode Beeps every 2 seconds
Overload Beeps every 0.5 second.
Fault Beeps continuously
ENVIRONMENT Temperature 0 ~ 40°C
PHYSICAL
Dimension (mm)
DXWXH 255x80x224
Net Weight (Kg) 2.3Kg 2.5Kg
PROTECTIONS
Deep Discharge, Overcharge, Short Circuit, Overload, Battery Short, Over
Voltage, Under Voltage.

Page 8
EN
Troubleshooting
Problem Possible Causes Remedy
No LED display 1. Battery Weak
1. Re-charge battery
2. Battery defective 2. Battery replacement.
3. Power switch is not
pressed 3. Press and hold power switch.
Mains normal but works in
PowerWalker inverter
mode
1. AC Input missing 1. Check AC input
connection.
2. Input protector is effective 2. Reset the input protector.
Alarm buzzer beeps
continuously Overload 1. Verify that the load matches the capability
specified in the specs.
Back up time is shortened Overload
1. Remove some non-critical load.
Battery voltage is too low. 2. Charge battery for 8 hours
or more.
If any abnormal situations occur that are not listed above, please call service
personnel immediately.
Appendix A
Models Input/output cables (gauge
copper wire) Battery cables (gauge copper wire)
1000VA/12VDC At least 18AWG At least 8AWG
2000VA24VDC At least 18AWG At least 8AWG
Safety and EMC requirements
Safety Standard EN60950-1
EMC Standard EN62040-2

Seite 1
DE
POWERWALKER INVERTER1-2K
Benutzerhandbuch
DE, EN, FR

Seite 2
DE
WICHTIGE SICHERHEITSHINWEISE
Lesen Sie bitte vor der Installation des PowerWalker Inverter 1000/2000VA sorgfältig die folgenden
Informationen und bewahren Sie dieses Handbuch zur späteren Bezugnahme auf. Die
Nichtbeachtung dieser Sicherheitshinweise kann lebensgefährlich oder gesundheitsgefährdend sein
und die Funktion des Geräts beeinträchtigen. Besondere Aufmerksamkeit muss den mit ACHTUNG
und WARNUNG gekennzeichneten Hinweisen in diesem Handbuch gewidmet werden.
ACHTUNG
1. Um das Risiko von Verletzungen zu verringern, laden Sie nur Blei-Säure-Akkus. Andere
Batterietypen können zu Schäden und Verletzungen führen.
2. Betreiben Sie den PowerWalker Inverter NICHT , wenn er umgefallen ist oder auf irgendeine
Weise beschädigt wurde .
3. Setzen Sie den PowerWalker Inverter weder Regen, noch Schnee oder Flüssigkeiten jeder Art
aus. Der PowerWalker Inverter ist ausschließlich für den Gebrauch im Innenbereich
vorgesehen.
4. Laden Sie NIEALS eine eingefrorene Batterie auf.
5. Die Belüftungsöffnungen dürfen NICHT blockiert werden.
6. Stromschlaggefahr. Die Kühlkörper sind spannungsführend. Trennen Sie vor
Wartungsarbeiten die Wechselstromquellen und die Gleichstromquelle dieses Geräts ab.
7. Stromschlaggefahr. Dieses Gerät empfängt Leistung von mehr als einer Quelle. Trennen Sie
vor Wartungsarbeiten die Wechselstromquellen und die Gleichstromquelle dieses Geräts ab.
8. Abdeckung nicht entfernen. Es befinden sich im Inneren des Geräts keine zu wartenden Teile.
Lassen Sie das Gerät nur von qualifiziertem Fachpersonal warten oder reparieren.
9. Der gesamte Leckstrom des PowerWalker INVERTER und der angeschlossenen Geräte sollte
nicht mehr als 3,5 mA betragen.
10. Explosionsgefahr, wenn die Batterie falsch angeschlossen oder ersetzt werden.
WARNUNG
1. Für ausreichende Lüftung aus dem Batteriefach sorgen. Die Batterieumkleidung sollte so
gestaltet sein, dass sie Akkumulation und die Konzentration von Wasserstoffgas an der
Oberseite des Fachs verhindert.
2. Eingang/Ausgang der Wechselstromverkabelung und Batteriekabel müssen für 75
o
C oder höher
ausgelegt sein. Zur Verwendung der Kabeldurchmesser von verschiedenen Modellen beachten
Sie bitte Anhang A. Der Innendurchmesser des kupfernen Ringkabelschuhs, der verwendet
wird, um Batteriekabel an den Gleichstromklemmen des PowerWalker Inverter anzuschließen,
sollte nicht weniger als 6 mm betragen.
3. Batterieinstallation und -wartung: Lesen Sie vor dem Betrieb die Installations- und
Wartungsanweisungen des Herstellers.
PERSONENBEZOGENE VORSICHTSMASSNAHMEN
1. Halten Sie ausreichend sauberes Wasser und Seife bereit, falls Batteriesäure mit Haut,
Kleidung oder Augen in Kontakt kommt.
2. Vermeiden Sie es, bei der Arbeit mit Batterien dieAugen zu berühren.
3. In der näheren Umgebung einer Batterie NIEMALS rauchen oder Funken oder offene
Flammen verursachen.
4. Legen Sie persönliche Gegenstände wie Armbänder, Ringe, Halsketten und Armbanduhren
ab, wenn Sie Arbeiten an den Batterien durchführen. Batterien können einen
Kurzschlussstrom auslösen, der stark genug ist, um Metall zum Schmelzen zu bringen und
schwere Verbrennungen herbeiführen kann.

Seite 3
DE
5. Wenn ein fernausgelöster oder automatischer Start des Generators durchgeführt wird,
deaktivieren Sie die automatische Startschaltung oder trennen Sie den Generator vom Strom,
um Unfälle während der Wartung zu verhindern.
Vielen Dank, dass Sie sich für den PowerWalker Inverter 1000/2000VA entschieden haben. Richtig
eingesetzt, wird dieses Produkt Ihnen viele Jahre zuverlässige Dienste leisten.
Die PowerWalker Inverter-Serie umfasst elektronische Geräte, die entwickelt und gebaut wurden, um
Strom mit niedriger Gleichspannung von Batterien in Standardwechselstrom umzuwandeln, wie der,
den Sie zu Hause haben.
Die PowerWalker Inverter-Serie dient zur Umwandlung von Gleichstrom in Wechselstrom mit
automatischer Übertragung von der Leitung zur Batterie und mit integriertem Ladesystem.
Die PowerWalker Inverter-Serie führt die Versorgung von Wechselstrom- und Gleichstromquellen
durch und dient als USV mit erweiterter Laufzeit. Wenn ein Wechselstromkabel an eine Steckdose
angeschlossen wird, geht der Strom an angeschlossene Geräte und/oder er lädt den Akku über das
Ladesystem auf. Im USV-Modus wandelt die PowerWalker Inverter-Serie Batteriestrom automatisch
in Wechselstrom um, der zur Unterstützung der angeschlossenen Geräte genutzt wird.
Merkmale:
Besonders effizient, Umwandlung von Gleichstrom in Wechselstrom, Minimierung von
Ladeverlusten
Option zur Auswahl des Eingangsspannungsbereichs
Vollautomatischer Startbetrieb
Hochfrequenz-Technologie
Kompakte Größe und geringes Gewicht
Mit Schutz gegen kritische Überlast
Umweltfreundliches & -verträgliches Gerät
Fortschrittliche Technologie optimiert die Akkulaufzeit

Seite 4
DE
Betrieb & Installation
Bedienelemente und LED-Anzeigen
Nachfolgend werden die Bedienelemente und Anzeigen an der Vorderseite der PowerWalker
Inverter-Serie gezeigt.
Beschreibung der Rückseite und Ausgänge
Nachfolgend werden die Komponenten an der Rückseite der PowerWalker Inverter-Serie gezeigt .
1. Gleichstrom-Eingang (Batterieklemme)
2. Eingangsschutz
3. Wechselstrom- oder IEC-Eingang
4. Ausgangsbuchse(n)
5. Eingangsspannungsbereichswähler: Der Eingangsspannungsbereich wird im Kapitel
"Spezifikationen" definiert und dieAusgangsspannung ist die gleiche wie die Eingangsspannung
im "Netz"-Modus.
A. Wählen Sie die Einstellung ‘Narrow’ ("Eng") für allgemeine elektrische Geräte wie
Leuchtstoffröhren, Energiesparlampen, Fernseher, Entsafter & Mixer usw. Es besteht aber

Seite 5
DE
keine Eignung für Hochleistungsmotoren oder induktive Lasten, wie z.B. Kühlschränke mit
1 kW Leistung, Motoren mit 800 W, Luftkühler, PCs (Neustartgefahr) usw. In diesem
Modus liegt die Betriebsspannung der PowerWalker Inverter-Serie im "Netz"-Modus bei
gleicher Ausgangsspannung zwischen 170~280 V AC. Die Leitungsempfindlichkeit ist
höher.
B. Wählen Sie die Einstellung “Wide” ("Weit"), um Energie zu sparen. In diesem Modus liegt
der Spannungsbereich für den PowerWalker Inverter zwischen 90-280 VAC, daher wird
die Ausgangsspannung gleich der NETZ-Eingangsspannung sein. Die PowerWalker
Inverter-Einheit hat in diesem Modus eine geringere Empfindlichkeit. Sie können sie nur
für einige besondere Lasten anschließen und verwenden, z.B. Lampen, Ventilatoren.
Batterieanschluss
Schritt 1- Drücken Sie den Boden des Gleichstromeingangs ein und öffnen Sie ihn.
Schritt 2- Beachten Sie die Führung für die Batteriepolarität in der Nähe der Batterieklemme. Legen
Sie den Ringkabelschuh der Batterieklemme über die Batterieklemme des PowerWalker
Inverters. Ziehen Sie die M5-Mutter fest. Platzieren Sie keine Gegenstände zwischen dem
flachen Teil der Batterieklemme und dem Ringkabelschuh des Batteriekabels, da es zu
Überhitzung kommen kann.
Achtung!
Platzieren Sie
NICHTS zwischen den
Ringkabelschuhen des
Batteriekabels und den
Batterieklemmen. Der
Klemmenbolzen ist nicht dazu
ausgelegt, Strom zu führen.
Tragen Sie Anti-
Oxidationspaste auf die
Klemmen auf, nachdem diese
angezogen wurden.
Batterie-Kabelverbindung zum PowerWalker Inverter 1000/2000VA

Seite 6
DE
Schritt 3 - Schließen Sie die Batteriekabel an die Batterien an
Die Batterie muss so verdrahtet werden, dass sie den Spezifikationen für die
Gleichstromeingangsspannung entspricht
(12 V für PowerWalker Inverter 1000VA, 24 V für PowerWalker Inverter 2000VA)
Darüber hinaus können die Batterien so verdrahtet werden, dass sie zusätzliche Laufzeit ermöglichen.
Die verschiedenenAnschlussmöglichkeiten sind wie folgt:
Reihenanschluss: Die Verdrahtung der Batterien in "Reihe" erhöht die
Gesamtausgangsspannung. Diese Spannung MUSS den Anforderungen an die
Gleichstromspannung der PowerWalker Inverter-Einheit entsprechen, anderenfalls können sowohl
die PowerWalker Inverter-Einheit als auch die Batterien beschädigt werden.
Parallelanschluss: Die "parallele" Verdrahtung der Batterien erhöht die Gesamtlaufzeit, die
Batterien können die Wechselstromlasten betreiben. Je mehr Batterien parallel verdrahtet sind,
desto länger wird die Laufzeit der Lasten, die über die PowerWalker Inverter-Einheit betrieben
werden.
Reihe-Parallel-Anschluss: Die “Reihe-Parallel"-Konfiguration erhöht sowohl die Batteriespannung
(um den Anforderungen an den Gleichstrom der PowerWalker Inverter-Einheit zu entsprechen) und
die Laufzeit für den Betrieb der Wechselstromlasten.
PowerWalker
Inverter 1000VA
PowerWalker
Inverter 2000VA
PowerWalker
Inverter 1000VA
PowerWalker
Inverter 2000VA

Seite 7
DE
SPEZIFIKATION
MODELL PowerWalker Inverter
1000 VA PowerWalker Inverter 2000 VA
KAPAZITÄT 1000 VA/600 W 2000 VA/1200 W
WECHSELSTROMEINGANG
Nennspannung 220/230/240 VAC
Eingangsspannungsbereich 90~280 V AC
Nennfrequenz 50/60Hz (automatische Erkennung)
EINGANGSSPANNUNG-
SBEREICHSWÄHLER
Narrow (Eng) 170~280 V AC
Wide (Weit) 90~280 V AC
POWERWALKER
INVERTER MODUS
AUSGANG
Spannung 230 V AC +10/-18%
Frequenz 50/60 Hz ± 0,5 Hz
Wellenform abgeänderte Sinuswelle
Effizienz (AC zu AC) > 95%
Effizienz (DC zu AC) > 80%
BATTERIE Nennspannung 12 V DC 24 V DC
LADEGERÄT
Ladespannung 13,7 +/- 0,2 V 27,4 +/- 0,4 V
Ladestrom Max. 10 A
Überlastschutz 16 V +/- 0,4 V 32 V +/- 0,8 V
ÜBERTRAGUNG Übertragungszeit Typisch 15-20 ms, max. 40 ms
ANZEIGE
Leitungsmodus Grüne LED blinkt oder leuchtet dauerhaft
Akkumodus Gelbe LED leuchtet
Überlast/Störung Rote LED blinkt oder leuchtet dauerhaft
AKUSTISCHER ALARM
Schwache Akkuspannung im
Akkumodus Piept alle 2 Sekunden
Überlast Piept alle 0,5 Sekunden
Störung Piept ständig
UMGEBUNG Temperatur 0 ~ 40°C
ABMESSUNGEN Abmessungen (mm), T×B×H 255x80x224
Nettogewicht (kg) 2,3 kg 2,5 kg
SCHUTZEINRICHTUNGEN
Tiefentladung, Überladung, Kurzschluss, Überlast, Batteriekurzschluss,
Überspannung, Unterspannung.

Seite 8
DE
Problembehebung
Problem Mögliche Ursachen Lösung
Es leuchtet keine
LED 1. Schwacher Akku 1. Akku aufladen
2. Akku defekt 2. Batterieaustausch
3. Der Einschalter wurde nicht
gedrückt 3. Einschalter gedrückt halten.
Der Netzanschluss
ist normal, arbeitet
aber im
PowerWalker
Inverter-Modus
1. AC-Eingang fehlt 1. Verbindung des AC-Eingangs
prüfen.
2. Eingangsschutzvorrichtung
ist aktiv 2. Eingangsschutzvorrichtung zurücksetzen.
Alarmsummer
ertönt
kontinuierlich
Überlast
1. Vergewissern Sie sich, dass die Last mit der in den
technischen Daten
angegebenen Kapazität
übereinstimmt.
Sicherungszeit ist
verkürzt Überlast 1. Trennen Sie weniger wichtige Verbraucher ab.
Batteriespannung ist zu niedrig. 2. Laden Sie den Akku
mindestens 8 Stunden lang
auf.
Wenn irgendwelche ungewöhnlichen Situationen auftreten, die oben nicht
aufgelistet sind, rufen Sie bitte sofort den Kundendienst an.
Anhang A
Modelle Eingangs-/Ausgangskabel
(Kupferdraht) Batteriekabel (Kupferdraht)
1000 VA/12 V DC Mindestens 18AWG Mindestens 8AWG
2000 VA/24 V DC Mindestens 18AWG Mindestens 8AWG
Sicherheits-und EMV-Anforderungen
Sicherheitsnorm EN60950-1
EMV Norm EN62040-2

Page 1
FR
ONDULEUR POWERWALKER1-2K
MANUEL D´UTILISATION
FR, EN, DE

Page 2
FR
Consignes de Sécurité Importantes
Avant de procéder à l'installation de l'Onduleur PowerWalker Inverter1000/2000VA, veuillez lire
attentivement les consignes suivantes et conservez ce manuel pour toute consultation ultérieure. Le
non-respect des consignes de sécurité peut mettre en danger votre vie ou votre santé, ainsi que le
bon fonctionnement de l'appareil. Les sections ATTENTION et AVERTISSEMENT doivent faire l'objet
d'une attention particulière.
ATTENTION
1. Pour réduire le risque de blessure, chargez SEULEMENT des batteries rechargeables de type
plomb-acide. Les autres types de batteries peuvent causer des dégâts et occasionner des
blessures.
2. N'utilisez PAS l'Onduleur PowerWalker si l'appareil est tombé par terre ou a été endommagé
de quelconque manière.
3. N'exposez PAS l'Onduleur PowerWalker à la pluie, la neige ou tout autre liquide.. L'Onduleur
PowerWalker est seulement conçu pour une utilisation intérieure.
4. NE JAMAIS charger une batterie gelée.
5. NE PAS couvrir les orifices de ventilation.
6. Risques d'électrocution et pertes de chaleur possibles. Déconnectez les sources CA et CC de
l'appareil avant toute réparation.
7. Risque d'électrocution. Plus d'une source d'électricité alimente cet appareil. Déconnectez les
sources CAet CC de l'appareil avant toute réparation.
8. Ne retirez pas le couvercle. L'intérieur ne contient aucune pièce réparable. Faites appel à un
technicien qualifié pour toute réparation.
9. La totalité du courant de fuite de l'Onduleur PowerWalker et des appareils connectés ne
devrait pas dépasser 3,5mA.
10. Risque d'explosion si la batterie est mal connectée ou remplacée de façon incorrecte.
AVERTISSEMENT
1. Assurez-vous que la ventilation du compartiment des batteries est suffisant. Le boîtier de la
batterie devrait être conçu pour éviter l'accumulation et la concentration d'hydrogène dans la
partie supérieure du compartiment.
2. Les câbles d'alimentation et de la batterie doivent résister à une chaleur de 75°C minimum.
Reportez-vous à l'annexe A pour le diamètre des câbles utilisés en fonction des différents
modèles. Le diamètre intérieur de l'anneau terminal en cuivre utilisé pour connecter les câbles
de la batterie aux bornes CC de l'Onduleur PowerWalker ne devrait pas faire moins de 6mm.
3. Pour l'installation et l'entretien de la batterie : veuillez lire les instructions du constructeur avant
toute utilisation.
PRECAUTIONS INDIVIDUELLES
1. Ayez de l'eau douce en abondance et du savon à disposition au cas où l'acide de la batterie
entre en contact avec la peau, les vêtements ou les yeux.
2. Évitez de vous toucher les yeux lorsque vous travaillez près de la batterie.
3. NE JAMAIS fumer ou provoquer d'étincelles ou de flammes à proximité d'une batterie.
4. Lorsque vous travaillez sur une batterie au plomb, retirez tout effet personnel en métal, tel que
des bagues, bracelets, colliers et montres. Les batteries peuvent produire un courant de court-
circuit suffisamment élevé pour faire fondre le métal, provoquant de sérieuses brûlures.
5. Si un générateur à démarrage automatique ou à distance est utilisé, désactivez le circuit de
démarrage automatique ou déconnectez le générateur afin d'éviter tout accident pendant la
réparation.

Page 3
FR
Merci d'avoir fait l'achat d'un Onduleur PowerWalker 1000/2000VA. Une utilisation correcte de ce
produit vous procurera un service fiable pendant de nombreuses années.
L'Onduleur PowerWalker est un appareil électronique conçu et fabriqué pour convertir la faible
tension CC des batteries en courant CA standard comme celui que l'on trouve à la maison.
L'Onduleur PowerWalker est un convertisseur CC/CA incluant l'auto-transfert de la ligne vers la
batterie et un dispositif de charge intégré.
L'Onduleur PowerWalker fonctionne à partir du courant CA et sur la source d'alimentation CC pour
fournir un fonctionnement prolongé en UPS. Lorsque le câble d’alimentation AC est branché à une
prise murale, l'équipement connecté est alors alimenté par le secteur et la batterie se charge via le
dispositif de charge. En mode UPS, l'onduleur PowerWalker convertit automatiquement l'énergie de
la batterie en courant CA pour assurer le fonctionnement des appareils connectés.
Caractéristiques :
Conversion CC/CA ultra-efficace, réduisant les pertes associées à la charge
Une large gamme de tension d'entrée
Fonction automatique de démarrage
Technologie haute fréquence
Compact et léger
Protège de la surcharge
Écologique & non-polluant
Optimisation de la durée de vie de la batterie grâce à sa technologie avancée

Page 4
FR
Installation & Fonctionnement
Commandes et Témoins Lumineux sur la FaçadeAvant
Ci-dessous : commandes et témoins lumineux situés sur la façade avant de l'onduleur
PowerWalker.
Façade Arrière & Description des Connectiques
Ci-dessous : éléments situés sur la façade arrière de l'onduleur PowerWalker.
1. Connecteur d'entrée CC (Borne de la Batterie)
2. Protection d'Entrée
3. Entrée d'Alimentation Secteur ou Fiche IEC
4. Port(s) de Sortie
5. Sélecteur de Tension d'Entrée La gamme de tension d'entrée est définie dans le chapitre
spécifications, et la tension de sortie est la même que celle d'entrée en mode 'secteur'.
A. Sélectionnez ‘Narrow’ pour les appareils électriques de base comme les luminaires, la
télévision, centrifugeuse & mixeur etc, mais celui-ci ne convient pas à un moteur à haute
