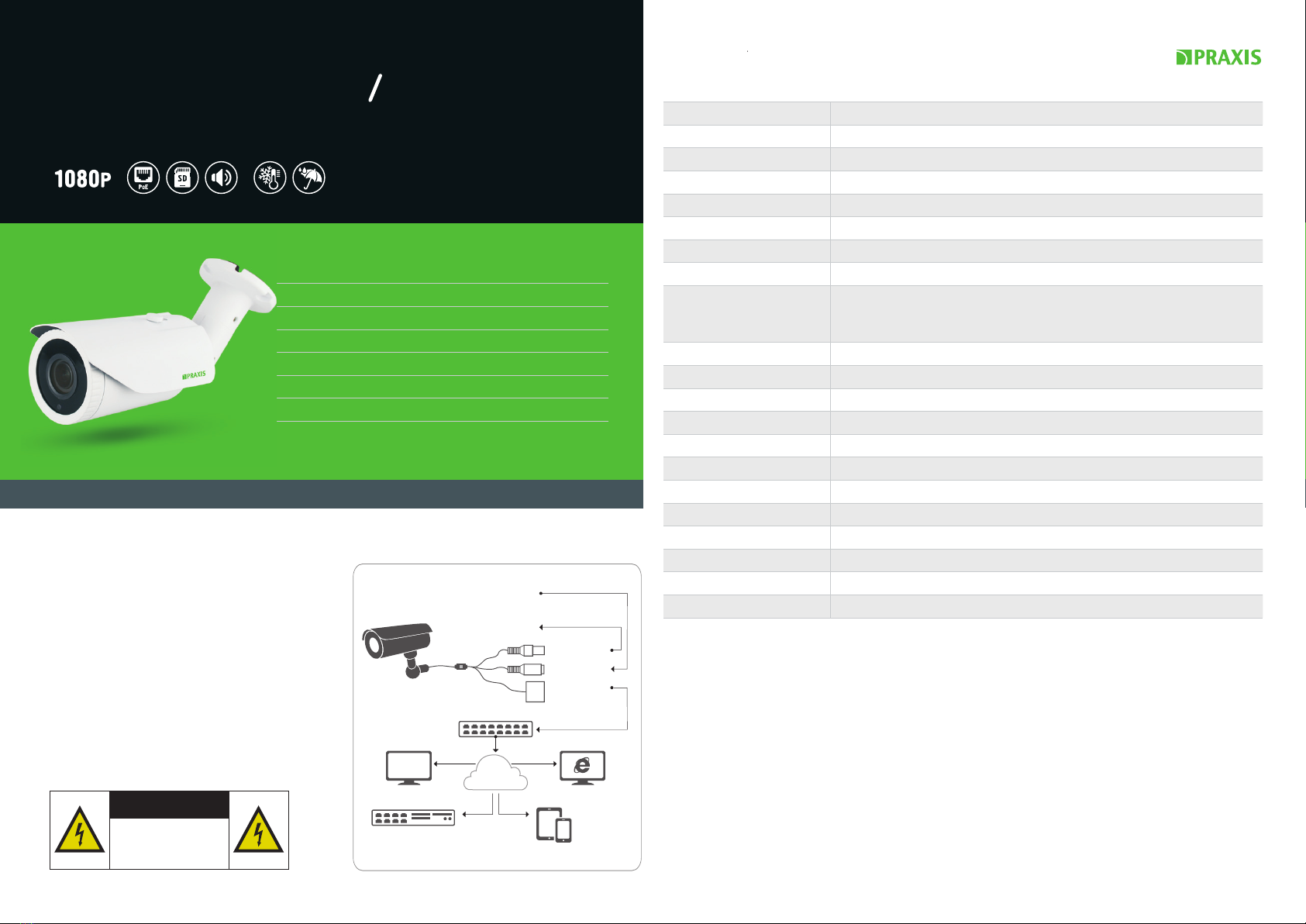

PRAXIS PB-7143IP 2.8-12 A/SD User manual

ПЕРЕД НАЧАЛОМ РАБОТЫ ВНИМАТЕЛЬНО ИЗУЧИТЕ НАСТОЯЩЕЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Матрица / процессор 1/2.9" SONY CMOS IMX323 + HiSilicon 3516CV300
Видео основной поток — 1920 х 1080 / второй поток — 720 x 480 / третий поток — 352 x 288
Форматы сжатия H.264 / H.265 / JPEG / AVI / MJPEG
Частота кадров 25 кадров / сек.
Объектив варифокальный 2,8 — 12 мм
ИК-подсветка дальность подсветки до 40 м, 850 нм
Чувствительность 0,01 лк при F1.2
Отношение сигнал/шум более 52 дБ
Функции
яркость, контраст, насыщенность, баланс белого, день/ночь (механический ИК-фильтр),
компенсация засветки BLC, шумоподавление 3DNR, цифровая система D-WDR, антитуман,
детектор движения, маскирование приватных зон, области приоритетного просмотра
ONVIF версия 2.4
P2P поддерживается
Сеть 10/100Mbit Ethernet (с поддержкой PoE)
Карта памяти разъем для карты SD
Аудио 1 аудиовход (RCA)
Кнопка сброса настроек на кабеле
Питание 12 В пост. (±10%) / PoE
Потребление 1000 мА
Корпус уличный (IP66), 3-координатный кронштейн с монтажной базой
Условия эксплуатации рабочая температура от –30 °С до +55 °С, влажность 95%
Габаритные размеры 280 (Д) х 84 (В) х 91,5 (Ш) мм
Вес 1400 г
ПОДКЛЮЧЕНИЕ КАБЕЛЕЙМЕРЫ ПРЕДОСТОРОЖНОСТИ
1. Ознакомьтесь с данной инструкцией и сохраняйте ее на протяжении
всего периода эксплуатации камеры.
2. Не направляйте включенную ИК-подсветку в глаза.
3. Не устанавливайте камеру на неустойчивые поверхности.
4. Во избежание пожара или поражения электрическим током используй-
те источник питания предназначенный для данного оборудования.
5. Не разбирайте и не ремонтируйте камеру самостоятельно.
6. Отключите камеру при чрезмерном нагревании и появлении дыма.
7. Не обрезайте кабель. Это может привести к попаданию воды внутрь
камеры и потере гарантии.
8. Не вставляте инородные предметы в камеру.
9. Кабели питания и видеосигнала должны быть свободными, не пережи-
майте их и не свивайте.
10. Используйте камеру в пределах температурного диапазона и диапа-
зона питания.
11. К установке и осблуживанию камеры допускаются только
квалифицированные специалисты.
WWW.PRAXIS-CCTV.RU
УЛИЧНАЯ СЕТЕВАЯ ВИДЕОКАМЕРА
ВНИМАНИЕ
ОПАСНОСТЬ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ
НЕ ОТКРЫВАТЬ
МАТРИЦА 1/2.9" SONY IMX323 + HISILICON 3516C
РАЗРЕШЕНИЕ 2 МПИКС. 1080P
ОБЪЕКТИВ ВАРИФОКАЛЬНЫЙ 2.8-12 ММ
ИК-ПОДСВЕТКА ДАЛЬНОСТЬ ДО 40 М
КОРПУС УЛИЧНЫЙ (–30°С, IP66)
ПИТАНИЕ 12 В ПОСТОЯННОГО ТОКА / POE
Камера работает через браузер Internet Explorer. Введите в адресной строке IP-адрес камеры. При первом подключении вам
будет предложено установить приложение для браузера. После установки приложения нажмите кнопку ОК.
При подключении к камере введите имя пользователя и пароль.
ПОДКЛЮЧЕНИЕ К КАМЕРЕ И НАСТРОЙКА
ONVIF 2.4
Порт по умолчанию — 80 или 8999
ПАРАМЕТРЫ ПО УМОЛЧАНИЮ
IP-адрес — 192.168.1.168
Имя пользователя — admin
Пароль — admin
ПОДКЛЮЧЕНИЕ RTSP
Вам необходимо программное обеспечение VLC.
VLC media player ➝ Media ➝ Open Network Stream...
Выберите нужный вам поток.
Open Media ➝ Network ➝ Введите сетевой протокол
Вход: rtsp://192.168.1.168:554/0
Нажмите кнопку Play. В открывшемся окно введите имя пользователя,
пароль и нажмите кнопку OK.
СЕТЕВАЯ ВИДЕОКАМЕРА
КНОПКА
СБРОСА
ВИДЕОРЕГИСТРАТОР
КОММУТАТОР
ВЫХОД ПИТАНИЯ
АУДИОВХОД
ИСТОЧНИК ПИТАНИЯ 12VDC
МИКРОФОН
С СОБСТВЕННЫМ ИСТОЧНИКОМ ПИТАНИЯ
СЕТЕВОЙ РАЗЪЕМ
RJ45
WEB-ИНТЕРФЕЙСCMS СИСТЕМА
МОБИЛЬНЫЕ
ПРИЛОЖЕНИЯ
СЕТЬ
CMS
PB-7143IP 2.8-12 A SD

PB-7143IP 2.8-12 A SD
CONFIGURATIONPRECAUTIONS
NOTE: PLEASE READ THIS USER GUIDE CAREFULLY BEFORE USE THE CAMERA.
1. Read this user guide carefully before using the camera and keep it for
future reference.
2. Avoid direct eye exposure to LED while it is on.
3. Do not install the camera on anstable surface. It can cause falling or other
hazards.
4. Do not use improper power, it can cause re or electric shock.
5. Do not disassemble or rearrange the camera, it can cause re, electric shock
or other hazards.
6. Stop using the camera when you nd a malfunction like smoke or unusual
heat, it can cause re or electric shock.
7. Do not cut or peel o the cable. Otherwise water can get into the camera
and the warranty will be void.
8. Do not insert any objects into the camera.
9. Power or video cables shall always be loose. Do not tight or twist the cables.
10. Please use the camera within given temperature and electricity limit.
11. Installation shall be performed by qualied personnel only.
CAUTION
RISK OF ELECTRIC SHOCK.
DO NOT OPEN
WWW.PRAXIS-CCTV.RU
OUTDOOR IR BULLET NETWORK CAMERA
SPECIFICATIONS
Image Sensor / DSP 1/2.9" SONY CMOS IMX323 + HiSilicon 3516CV300
Video Resolution main stream — 1920 х 1080 / 2-nd stream — 720 x 480 / 3-rd stream — 352 x 288
Video Compression H.264 / H.265 / JPEG / AVI / MJPEG
Frame Rate 25 fps
Lens varifocal 2.8 — 12 mm
IR Led up to 40 m distance, 850 nm, photodiode auto control
Minimum Illumination 0.01 lux @ F1.2
S / N Ratio more than 52 dB
Functions brightness, contrast, saturation, white balance, day & night (IR-cut), BLC, 3D noise reduction,
digital WDR, defog, motion detection, privacy masking, region of interest (ROI)
ONVIF ONVIF 2.4
P2P supported
Network 10/100Mbit Ethernet, PoE supported
Memory Card SD-card slot
Audio RCA audio input
Reset Button on cable
Power Supply 12 VDC (±10%) / PoE
Power Consumption 1000 mА
Housing Type outdoor (IP66), 3-axis bracket
Operating Environment –30 °С to +55 °С, RH95% max
Dimensions 280 (W) x 84 (H) x 91.5 (D) mm
Weight 1400 g
IMAGE SENSOR / DSP 1/2.9" SONY IMX323 + HISILICON 3516C
RESOLUTION 2 MPIX 1080P
LENS VARIFOCAL 2.8-12 ММ
IR LEDS 40 M DISTANCE
HOUSING TYPE OUTDOOR (–30°С, IP66)
POWER SUPPLY 12V DC / POE
NETWORK CAMERA
RESET
BUTTON
NETWORK
VIDEO RECORDER
NETWORK SWITCH
POWER INPUT
AUDIO INPUT
POWER SUPPLY 12VDC
SELF-POWERED MICROPHONE
ETHERNET RJ45
(VIDEO & POE)
WEB-INTERFACEMANAGEMENT SOFTWARE
MOBILE
NETWORK
CMS
Internet Explorer is used for the connection to camera. Enter the camera IP address in address bar. When connecting to camera for
the first time the browser Internet Explorer asks if you want to install application. When the application is installed press OK.
Enter user name and password.
CONNECTION TO CAMERA AND CAMERA SETTING
ONVIF 2.4
By default the ports 80 or 8999 are used
RTSP CONNECTION
VLC is used for RTSP connection.
VLC media player ➝ Media ➝ Open Network Stream...
Select the stream you need.
Open Media ➝ Network ➝ Введите сетевой протокол
Enter: rtsp://192.168.1.168:554/0
Press Play. Enter user name, password and then pres OK.
DEFAULT SETTINGS
IP-address — 192.168.1.168
User name — admin
Password — admin
