ABB M22311-W User manual

—
Quick Guide - Video Kit:
Video Outdoor Station
Video Indoor Station 4.3 (M22311-W)
• English
• Español
ABB-Welcome

—
Content
004 – 007
008 – 011
English
Español

4ABB-WELCOME VIDEO KIT

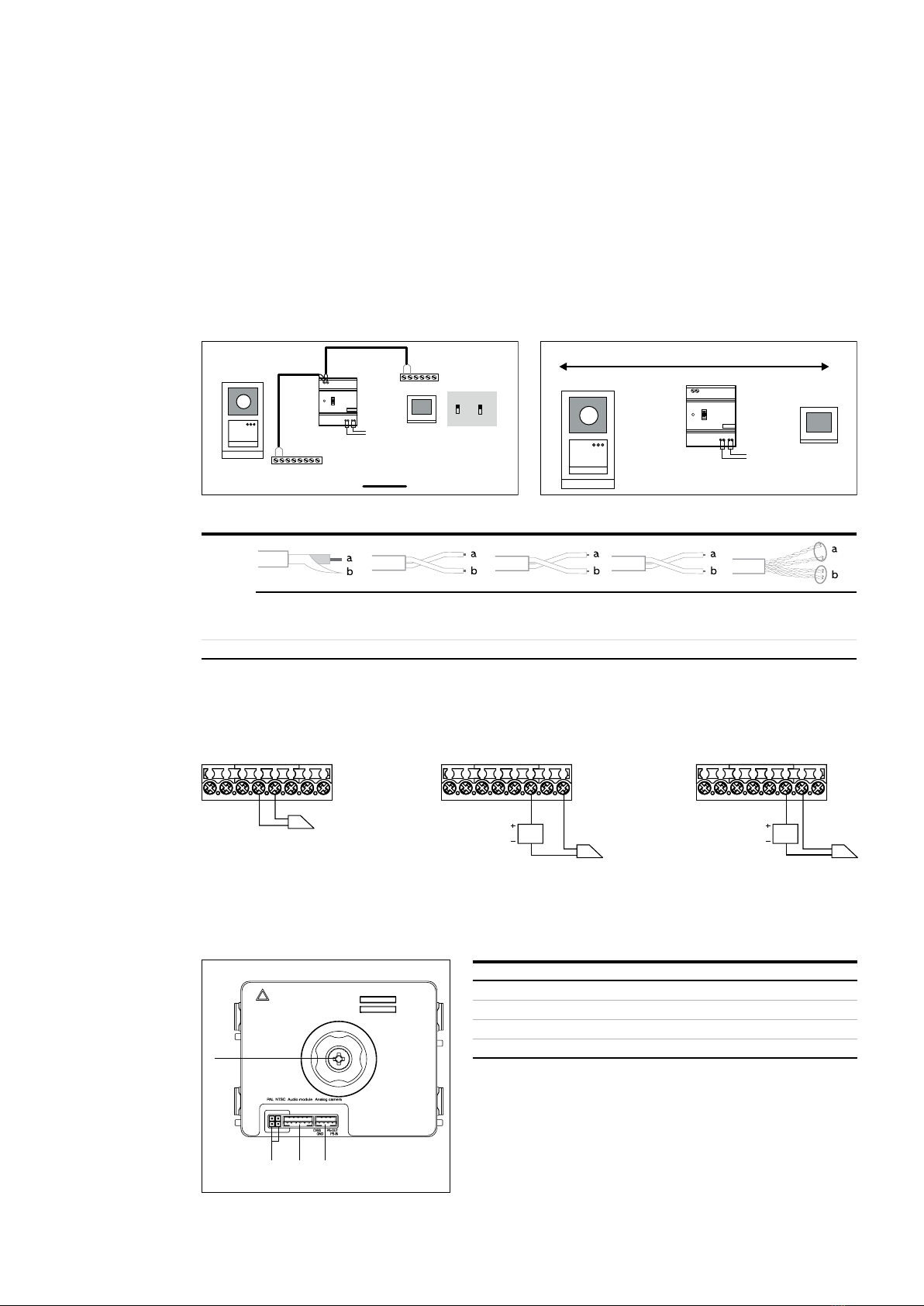

Lock connection
Type A Type B Type C
ab
Exit GND Lock COM NC NO ab
Exit GND Lock COM NC NO
PS
ab
Exit GND Lock COMNCNO
PS
—
English
Wiring Distance
Cable
Coax, 75-5
Ø=0.75 mm,
0.45 mm²
RVV,
Ø=1 mm,
2 x 0.75 mm²
J-Y(ST)-Y,
Ø=0.8 mm,
2 x 0.5 mm²
J-Y(ST)-Y,
Ø=0.6 mm,
2 x 0.28 mm²
UTP 5, 2 x Two pairs,
each core
Ø=0.5 mm 8 x 0.2 mm²
A470 290 150 130 300
Interface description
Camera module on the video outdoor station
No. Description
1 Connector for additional anlog camera
2 Connector for audio module
3 Jumper to set the video format: PAL/NTSC
4 Adjust the camera view area
ab
ab
ON ON
Add=001
110-240 V
2-wire bus line
M/S RC
A
110-240 V
4
123

QUICK GUIDE 5

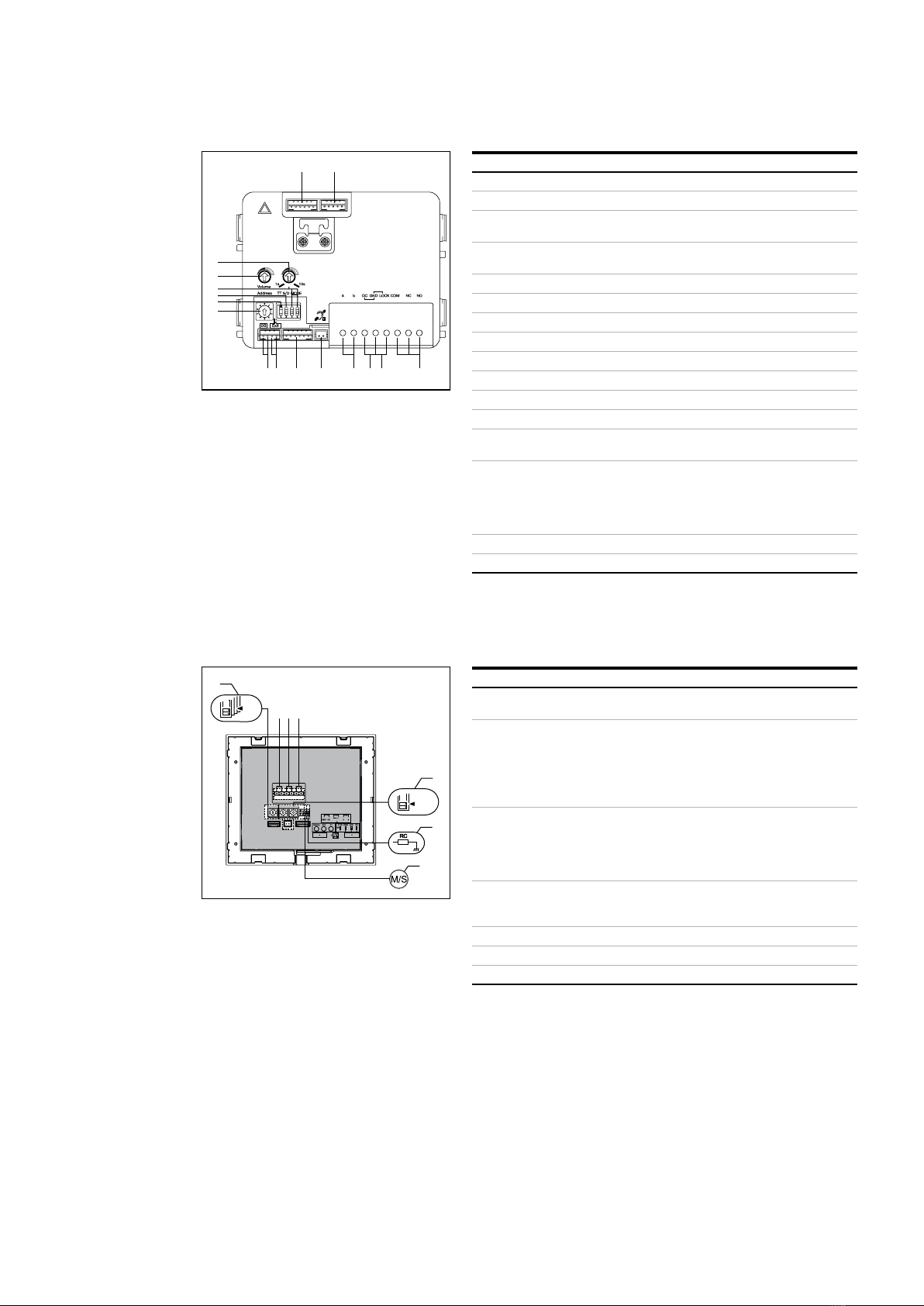

Audio module on the video outdoor station
Video indoor station 4.3
No. Description
1Station
Selector switch to set the address of default outdoor station.
2X10 X1
Selector switch to set the address of the indoor station (tens and
units digits).
X200 X100
Dip-switches to set the address of the indoor station (hundred
digits).
3Master/Slave function
Only one indoor station in each apartment must be set as “Master”
(Jumper should be set as ‘M/S on’). All additional indoor stations
in the same apartment must be set as “Slave” (Jumper should be
set as ‘M/S off’).
4Terminal resistor
In video installations or mixed audio and video installations, the
Jumper must be set as ‘RC on’ on the last device of the line.
5 a b = Bus connection
6 a potential free contact, such as a doorbell pushbutton
7 DC GND = Additional power supply
No. Description
1 Connector for camera module
2 Connector for device software update
3 Plug-in clamps(COM-NC-NO) for floating output, door opener (30
V AC/DC 1 A)
4 Plug-in clamps(Lock-GND) for door opener (18 V 4 A impulsive, 250
mA holding)
5 Plug-in clamps(DC-GND) for additional power supply
6 Plug-in clamps(a-b) for Bus connection
7 Connector for induction loop module
8 Connector for next module
9 Connector for exit pushbutton
10 Connector for sensor to check the door status
11 Rotary switch to set the address of OS (1-9)
12 Set feedback tone of push button: ON/OFF
13 Configure push button as single column or double columns (ON=
double columns; OFF= single column)
14 Configure function of 1st / 2nd push button
3->OFF, 4->OFF=call indoor station/call indoor station;
3->ON, 4->OFF=switch on lightings/call indoor station;
3->OFF, 4->ON=call guard unit / call indoor station;
3->ON, 4->ON=switch on lightings / call guard unit.
15 Adjust loudspeaker volume
16 Adjust door lock release time, 1-10 seconds
1 2
345678910
11
12
13
14
15
16
1-9
1
024
2
3
4
765

6ABB-WELCOME VIDEO KIT
Video indoor station 4.3
Mounting/installation
Video outdoor station installation
117
192
46
1
2
Unit: mm
More information on the product manual
1. Go to the online webpage by scanning the QR code.
2. Click on the “Downloads” tab to find the documents.
Vido indoor station 4.3
Service
For European Union conturies:
ABB S.p.A - Viale dell’Industria 18, 20010
Vittuone (MI), Italy
For Non-EU conturies:
ABB Xiamen Smart Technology Co., Ltd.
No. 7 Fangshan South Road, Xiang An, Xiamen, Fujian 361000, China

QUICK GUIDE 7

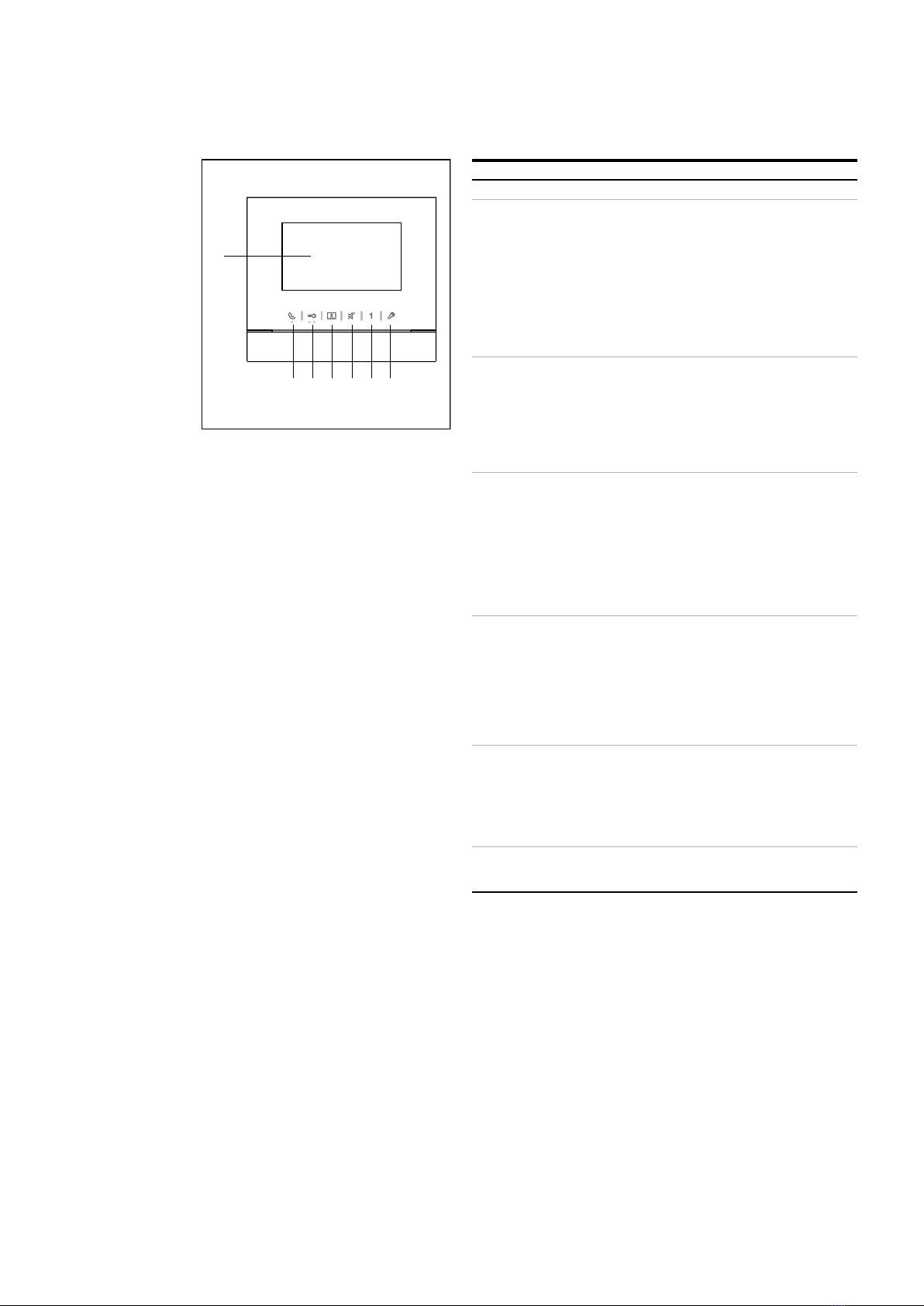

Operation
Video indoor station 4.3
No. Description
14.3” display
2Communication button
2A When a call is coming, press this button to activate the commu-
nication within 30 seconds and press again to end the call.
2B In standby status, press this button to enter the communication
screen.
2C In standby status, long press this button to activate broadcast
funciton (when multiple indoor stations are installed in the
same apartment).
• The LED flashes slowly to indicate an incoming call.
• The LED illuminates to indicate a conversation is during process.
• The LED flashes fast, it means system is busy.
3Unlock button
3A Open the door by pressing this button at any time.
3B Auto-unlock: the door is released automatically during an
incoming call. Long press this button for 10 seconds to enable/
disable the “Auto-unlock” function.
• The LED illuminates to indicate auto-unlock.
• The LED flashes fast, it means system is busy or door is released
exceeding the set time. (A sensor must be connected first)
4Surveillance button
4A In standby status, press this button to surveil the default out-
door station.
4B When the screen is on, press this button to surveil next outdoor
station. (Function is available depending on the installation type)
4C When the screen is on, long press this button to snapshot
manually.
4D In standby status, if the LED flashes, press this button to dis-
play the “History” screen.
The LED flashes slowly to show the notification of the missing call.
5Mute button
5A In standby status, press this button to mute the ringtone of this
indoor station.
5B In standby status, long press this button to mute the ringtone
of all indoor stations in the same apartment.
5C When a call is coming, press this button to reject the call.
5D During the conversation, press this button to mute the micro-
phone.
The LED illuminates to indicate mute status.
6Programmable button 1
6A Default function of the button 1 is to release the 2nd lock con-
nected to the outdoor station.
6B In standby status, long press this button for 3 seconds to send
SOS alarm to guard unit. LED will flash slowly if successful.
6C Programmable for additional function, e.g. call guard unit,
intercom etc.
7System setting button
Press this button to enter the system setting. LED flashes fast if
the system is busy.
1
56743
2

8ABB-WELCOME VIDEO KIT
Conexión de la cerradura
Tipo A Tipo B Tipo C
ab
Exit GND Lock COM NC NO ab
Exit GND Lock COM NC NO
PS
ab
Exit GND Lock COMNCNO
PS
—
Español
Cableado Distancia
Cable
Coaxial, 75-5
Ø=0,75 mm,
0,45 mm²
RVV,
Ø=1 mm,
2 x 0,75 mm²
J-Y(ST)-Y,
Ø=0,8 mm,
2 x 0,5 mm²
J-Y(ST)-Y,
Ø=0,6 mm,
2 x 0,28 mm²
UTP 5, 2 x dos pares,
cada núcleo
Ø=0, 5 mm 8 x 0,2 mm²
A470 290 150 130 300
Descripción de la interfaz
Módulo de cámara en la placa de calle de vídeo
N.º Descripción
1 Conector para cámara analógica adicional
2 Conector para módulo de audio
3 Puente para establecer el formato de vídeo: PAL/NTSC
4 Ajusta el área de visión de la cámara
ab
ab
ON ON
Añadir=001
110-240 V
Línea de bus de 2 cables
M/S RC
A
110-240 V
4
123

QUICK GUIDE 9

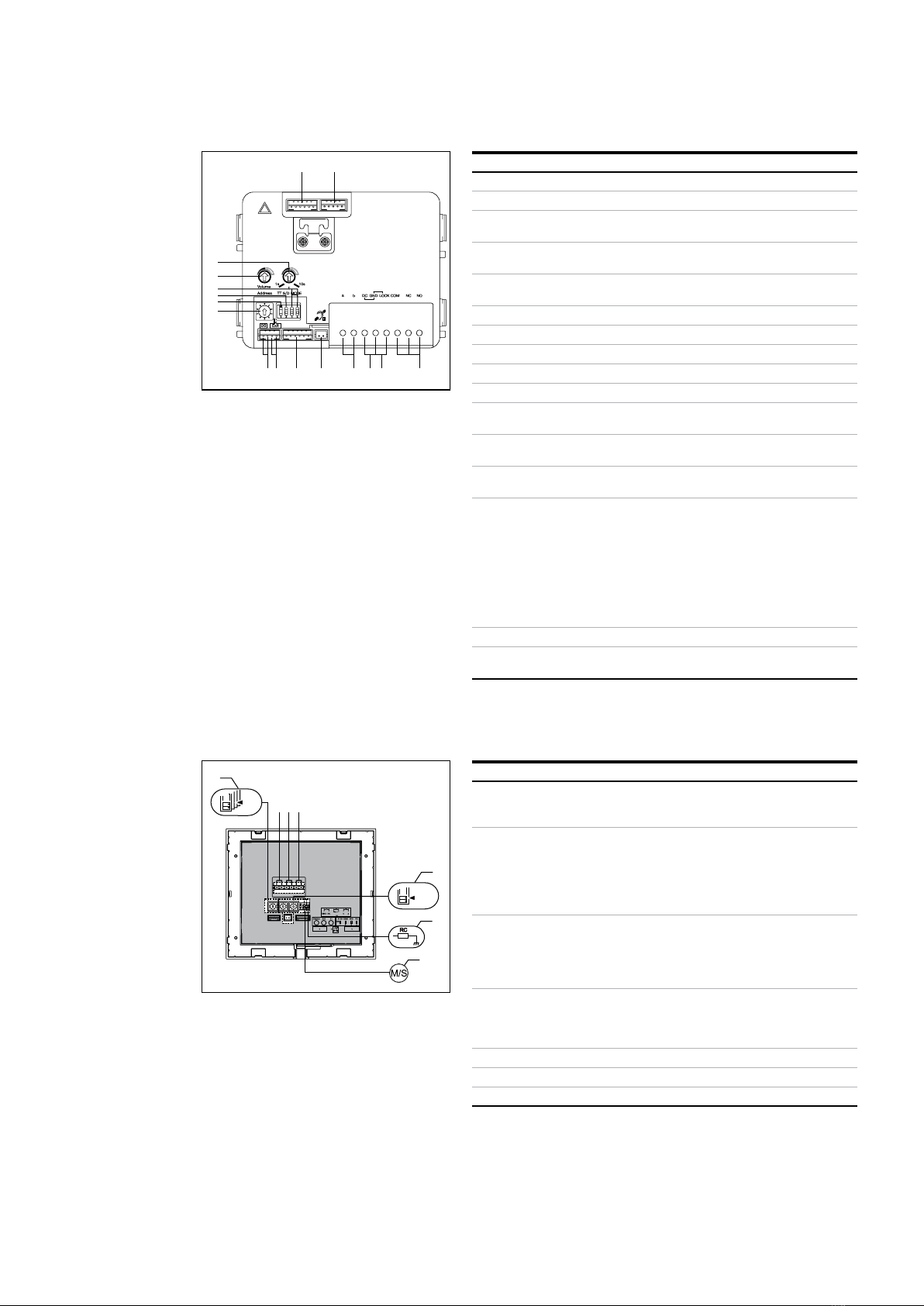

Módulo de audio en la placa de calle de vídeo
Estación interior de vídeo 4.3.
N.º Descripción
11Estación
Interruptor selector para establecer la dirección de la placa de calle
predeterminada
22X10 X1
Interruptor selector para establecer la dirección de la estación
interior (dígitos de decenas y unidades).
X200 X100
Microinterruptores para establecer la dirección de la estación inte-
rior (dígitos de centenas).
33Función maestro/esclavo
Se debe establecer solo una estación interior de cada apartamento
como «Maestro» (el puente debe establecerse como ‘M/S on’). El
resto de estaciones interiores del mismo apartamento deben fi-
jarse como “Esclavo” (el puente debe establecerse como ‘M/S off’).
44Resistencia terminal
En instalaciones de vídeo o instalaciones mixtas de audio y vídeo,
el puente debe establecerse como ‘RC on’ en el último dispositivo
de la línea.
5 a b = Conexión de bus
6 Contacto sin potencial, como el pulsador de un timbre
7 CC GND = Fuente de alimentación adicional
N.º Descripción
1 Conector para módulo de cámara
2 Conector para actualización de software del dispositivo
3 Terminales de conexión (COM-NC-NO) para contacto libre de po-
tencial, abrepuertas (30 V CA/CC 1 A)
4 Terminales de conexión (Lock-GND) para abrepuertas (18 V 4 A
impulsivos, 250 mA de mantenimiento)
5 Terminales de conexión (CC-GND) para fuente de 00 alimentación
adicional
6 Terminales de conexión (a-b) para la conexión de bus
7 Conector para el módulo de bucle de inducción
8 Conector para el módulo siguiente
9 Conector para el pulsador de salida
10 Conector para el sensor de comprobación del estado de la puerta
11 Interruptor giratorio para establecer la dirección de la unidad
exterior (1-9)
12 Establecer los tonos de confirmación para pulsadores: ON/OFF
(ENCENDIDO/APAGADO)
13 Configurar los pulsadores en una columna simple o doble
(ENCENDIDO= columna doble; APAGADO= columna simple)
14 Configurar funciones de los pulsadores 1.º/2.º
3->APAGADO, 4->APAGADO=llamar a estación interior/llamar a
estación interior;
3->ENCENDIDO, 4->APAGADO=encender iluminación/llamar a la
estación interior;
3->APAGADO, 4->OENCENDIDO=llamar al puesto de guardia/llamar
a la estación interior;
3->ENCENDIDO, 4->ENCENDIDO=encender iluminación/llamar al
puesto de guardia.
15 Ajusta el volumen del altavoz
16 Ajustar el tiempo de apertura de la cerradura de la puerta, 1-10
segundos
1 2
345678910
11
12
13
14
15
16
1-9
1
024
2
3
4
765

10 ABB-WELCOME VIDEO KIT
Estación interior de vídeo 4.3.
Montaje/instalación
Instalación de la placa de calle de vídeo
117
192
46
1
2
Unidad: mm
Más información en el manual del producto.
1. Escanee el código QR para acceder a la página web.
2. Pulse la pestaña «Descargas» para localizar la documentación.
Estación interior de vídeo 4.3.
Mantenimiento
Para países pertenecientes a la Unión Europea:
ABB S.p.A - Viale dell’Industria 18, 20010
20010 Vittuone (MI) Italia
Para países no pertenecientes a la Unión Europea:
ABB Xiamen Smart Technology Co., Ltd.
No. 7 Fangshan South Road, Xiang An, Xiamen, Fujian 361000, China

QUICK GUIDE 11
Funcionamiento
Estación interior de vídeo 4.3.
N.º Descripción
1Pantalla de 14, 3”
2Botón de comunicación
2A Al recibir una llamada, pulse este botón para activar la comu-
nicación en el plazo de 30 s y vuelva a pulsarlo para finalizar la
llamada.
2B En estado de espera, pulse este botón para acceder a la pantalla
de comunicación.
2C En estado de espera, mantenga pulsado este botón para activar
la función de difusión (cuando hay instaladas varias estaciones
interiores en el mismo apartamento).
• El LED parpadea lento para indicar una llamada entrante.
• El LED se enciende para indicar que hay una conversación en curso.
• El LED parpadea rápido para indicar que el sistema está ocupado.
3Botón de apertura «Unlock»
3A Pulse este botón para abrir la puerta en cualquier momento.
3B Apertura automática: la puerta se abre automáticamente tras
recibir una llamada. Mantenga pulsado este botón durante 10 se-
gundos para activar/desactivar la función “Apertura automática”.
• El LED se enciende para indicar apertura automática.
• El LED parpadea rápido para indicar que el sistema está ocupado
o que la puerta se abre más tiempo del establecido. (Debe conec-
tarse primero un sensor.)
4Botón de vigilancia
4A En estado de espera, pulse este botón para supervisar la placa
de calle predeterminada.
4B Al encenderse la pantalla, pulse este botón para supervisar la
siguiente placa de calle predeterminada. (La función está dis-
ponible en función del tipo de instalación.)
4C Al encenderse la pantalla, mantenga pulsado este botón para
sacar una instantánea manualmente.
4D En modo de espera, si el LED parpadea, pulse este botón para
abrir la pantalla “Historial”.
El LED parpadea lento para indicar la notificación de la llamada.
5Botón Silenciar
5A En estado de espera, pulse este botón para silenciar el tono de
llamada de esta estación interior.
5B En estado de espera, mantenga pulsado este botón para silen-
ciar el tono de llamada de todas las estaciones interiores del
mismo apartamento.
5C Al recibir una llamada, pulse este botón para rechazarla.
5D Mientras conversa, pulse este botón para silenciar el micrófono.
El LED se enciende para indicar el estado silenciado.
6Botón programable 1
6A La función predeterminada del botón 1 es abrir la 2ª cerradura
conectada a la placa de calle.
6B En estado de espera, mantenga pulsado durante 3 segundos
para enviar una alarma SOS al puesto de guardia. El LED parpa-
dea lento si se realiza correctamente.
6C Programable para función adicional, p. ej. llamar al puesto de
guardia, intercomunicador, etc.
7Botón de configuración del sistema
Pulse este botón para acceder a la configuración del sistema. El
LED parpadea rápido si el sistema está ocupado.
1
56743
2

12 ABB-WELCOME VIDEO KIT
—
Note

—
For European Union conturies:
ABB S.p.A - Viale dell’Industria 18, 20010
Vittuone (MI), Italy
For Non-EU conturies:
ABB Xiamen Smart Technology Co., Ltd.
No. 7 Fangshan South Road, Xiang An,
Xiamen, Fujian 361000, China
www.abb.com
2TMU200000M0083100
© Copyright 2020 ABB. All rights reserved.
Specifications subject to change without notice.
