Pro-Form 225 Zlx Bike Setup guide

Autocolante do
Número de Série (por
baixo da estrutura)
Modelo nº PFEVEX73012.1
Nº de Série
Escreva o número de série no
espaço acima para referência.
MANUAL DO UTILIZADOR
CUIDADO
Leia todas as precauções e
instruções neste manual antes
de utilizar este equipamento.
Guarde este manual para referên-
cia futura. www.iconeurope.com
DÚVIDAS?
Se tiver dúvidas, se faltarem algumas
peças ou se alguma peça estiver
danificada, contacte o estabeleci-
mento onde adquiriu este produto.
website: www.iconsupport.eu

2
LOCALIZAÇÃO DO AUTOCOLANTE DE AVISO
ÍNDICE
LOCALIZAÇÃO DO AUTOCOLANTE DE AVISO ...................................................2
PRECAUÇÕES IMPORTANTES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ANTES DE COMEÇAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
TABELA DE IDENTIFICAÇÃO DE PEÇAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
MONTAGEM ...............................................................................6
COMO UTILIZAR A BICICLETA ESTÁTICA ......................................................13
MANUTENÇÃO E RESOLUÇÃO DE PROBLEMAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
DIRECTIVAS DE EXERCÍCIO ................................................................21
LISTA DE PEÇAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
DIAGRAMA AMPLIADO .....................................................................23
ENCOMENDAR PEÇAS DE SUBSTITUIÇÃO ............................................ Contracapa
INFORMAÇÕES SOBRE RECICLAGEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Contracapa
O autocolante de aviso apresentado
aqui é incluído com este produto.
Aplique o autocolante de aviso sobre o
aviso em inglês na localização indicado.

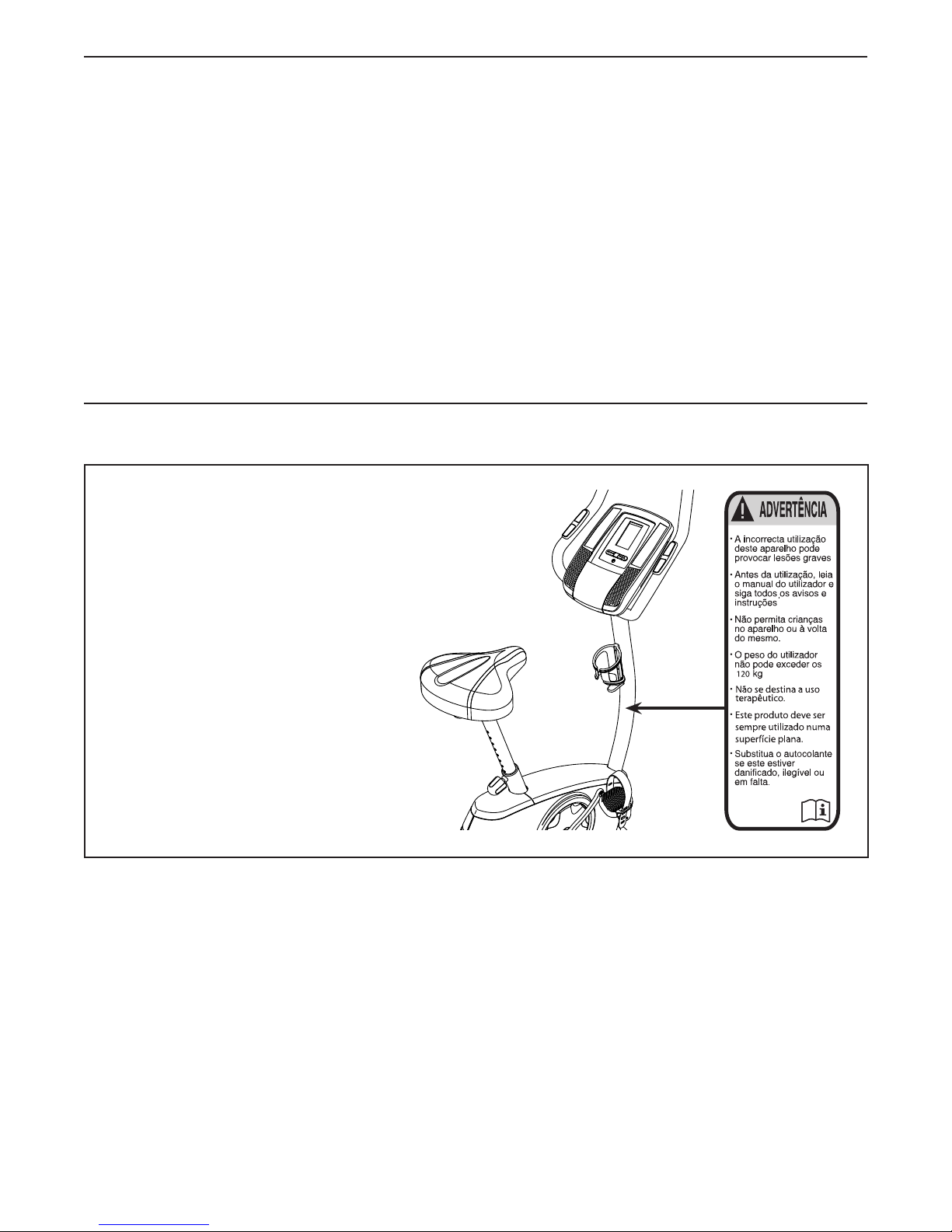

Esta ilustração indica a localização do
autocolante de aviso. Se o autocolante
faltar ou estiver ilegível, veja a capa
deste manual e peça um autocolante
de substituição gratui-to. Aplique o
autocolante na localização apresen-
tada. Nota: O autocolante pode não ser
apresentado no tamanho efectivo.
PROFORM é uma marca comercial registada da ICON IP, Inc.

3
AVISO: Para reduzir o risco de lesões graves, leia todas as precauções e instruções
importantes deste manual e todos os avisos da bicicleta esática antes de o utilizar. A ICON não
assume qualquer responsabilidade por ferimentos pessoais ou danos à propriedade provocados por
este produto ou pela utilização do mesmo.
1. Consulte o seu médico antes de iniciar
qualquer programa de exercício. Isto é
especialmente importante para pessoas com
mais de 35 anos ou com problemas de saúde
prévios.
2. Utilize a bicicleta estática apenas da forma
descrita neste manual.
3. É responsabilidade do proprietário garan-
tir que todos os utilizadores da bicicleta
estática são adequadamente informados
acerca de todas as precauções.
4. A bicicleta estática destina-se apenas a uma
utilização doméstica. Não utilize a bicicleta
estática num ambiente comercial, institucio-
nal ou de aluguer.
5. Mantenha a bicicleta estática dentro de casa,
afastada de humidades e poeiras. Não colo-
que a bicicleta estática numa garagem ou
num pátio coberto, nem perto de água.
6. Coloque-a numa superfície plana, com um
tapete por baixo para proteger o chão ou a
alcatifa. Certifique-se de que há pelo menos
0,6 m de espaço livre à volta da bicicleta
estática.
7. Inspeccione e aperte devidamente todas as
peças com regularidade. Substitua imediata-
mente quaisquer peças gastas.
8. Mantenha sempre as crianças com idade
inferior a 12 anos e os animais de estimação
afastados da bicicleta estática.
9. Utilize roupa adequada durante o exercício;
não utilize roupa larga que possa ficar presa
na bicicleta estática. Utilize sempre calçado
desportivo para proteger os pés.
10. O monitor da frequência cardíaca não é um
dispositivo médico. Há diversos factores
que podem afectar a precisão das leituras da
frequência cardíaca. O monitor da frequência
cardíaca destina-se apenas a auxiliá-lo(a) de
uma forma geral.
11. A bicicleta estática não deve ser utilizada por
pessoas com mais de 120 kg.
12. Mantenha sempre as costas direitas
enquanto utiliza a bicicleta estática; não
arqueie as costas.
13. A bicicleta estática não tem uma roda
livre; os pedais continuam a mover-se até
o volante parar. Reduza a velocidade da
pedalada de forma controlada.
14. O excesso de exercício pode provocar
lesões graves ou morte. Se sentir fraqueza
ou dores ao fazer exercício, pare imediata-
mente e deixe-se arrefecer.
PRECAUÇÕES IMPORTANTES

4
ANTES DE COMEÇAR
Obrigado por ter escolhido a nova bicicleta estática
PROFORM®225 ZLX. Andar de bicicleta é um exer-
cício eficaz para melhorar a condição cardiovascular,
desenvolver a resistência e tonificar o corpo. A bici-
cleta estática 225 ZLX proporciona uma selecção de
funcionalidades concebidas para tornar o seu exercício
em casa mais eficaz e divertido.
Para seu benefício, leia atentamente este manual
antes de utilizar da bicicleta esática. Se tiver
dúvidas após a leitura do manual, consulte a capa do
mesmo. Para nos ajudar a prestar-lhe assistência,
anote o número do modelo e o número de série do
produto antes de nos contactar. O número do modelo
e a localização do autocolante com o número de série
estão indicados na capa deste manual.

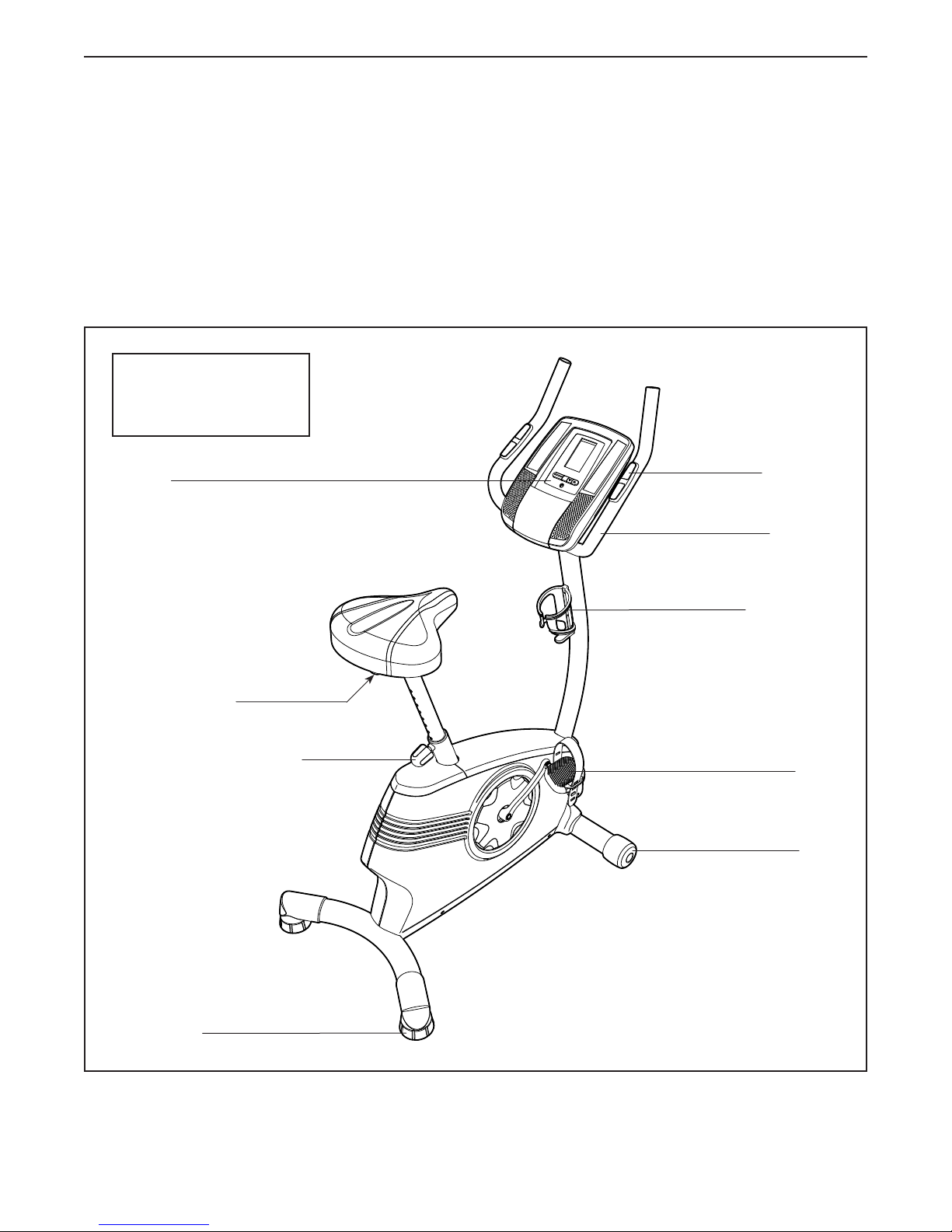

Antes de continuar a ler, consulte a ilustração abaixo e
familiarize-se com as peças indicadas.
Manípulo
Consola
Botão do Apoio do Assento
Botão do Assento
Roda
Pedal
Suporte para
Garrafa de Água*
Monitor da
Frequência Cardíaca
Pé Nivelador *Garrafa de água não incluída
Comprimento: 109 cm
Largura: 61 cm
Peso: 38 kg

5
Anilha Fendida
M8 (45)–4
Parafuso M8 x 25mm
(44)–6 Parafuso M8 x 60mm
(43)–4
Parafuso
M4 x 22mm
(54)–2
Parafuso M4 x 16mm
(40)–6
Parafuso M10 x 80mm
(36)–2
Anilha Curva M8
(57)–2
TABELA DE IDENTIFICAÇÃO DE PEÇAS
Consulte as ilustrações abaixo para identificar pequenas peças utilizadas na montagem. O número entre parên-
tesis junto a cada peça é o número da peça, da LISTA DE PEÇAS perto do fim deste manual. O número a seguir
aos parêntesis é a quantidade necessária para a montagem. Nota: Se uma peça não se encontrar no kit de
equipamento, verifique se foi previamente montada. Pode ser incluído equipamento extra.

6
• Para a montagem são necessárias duas pessoas.
• Coloque todas as peças numa área desimpedida
e retire os materiais de embalagem. Não descarte
os materiais de embalagem até concluir todos os
passos da montagem.
• Paraidenticarpeçaspequenas,consultea
página 5.
• Para além da(s) ferramenta(s) incluída(s), para
a montagem são necessárias as seguintes
ferramentas:
uma chave de fendas Phillips
uma chave inglesa
A montagem poderá ser mais fácil se tiver um
jogodechaves.Paraevitardanicarpeças,não
utilize ferramentas eléctricas. power tools.
MONTAGEM
1. Oriente o Estabilizador Traseiro (14) conforme
mostrado.
Aperte os dois Pés Niveladores (50) na parte
inferior do Estabilizador Traseiro (14).
Enquanto outra pessoa levanta a parte traseira
da Estrutura (1), insira o Estabilizador Traseiro
(14) na Estrutura.
Fixe o Estabilizador Traseiro (14) com quatro
Parafusos M8 x 60mm (43).
1
14
50
50
1
43
2. Oriente o Estabilizador Frontal (2) conforme
indicado pelo autocolante.
Enquanto outra pessoa levanta a parte frontal
da Estrutura (1), fixe o Estabilizador Frontal (2) à
Estrutura com dois Parafusos M10 x 80mm (36).
2
2
1
36

7

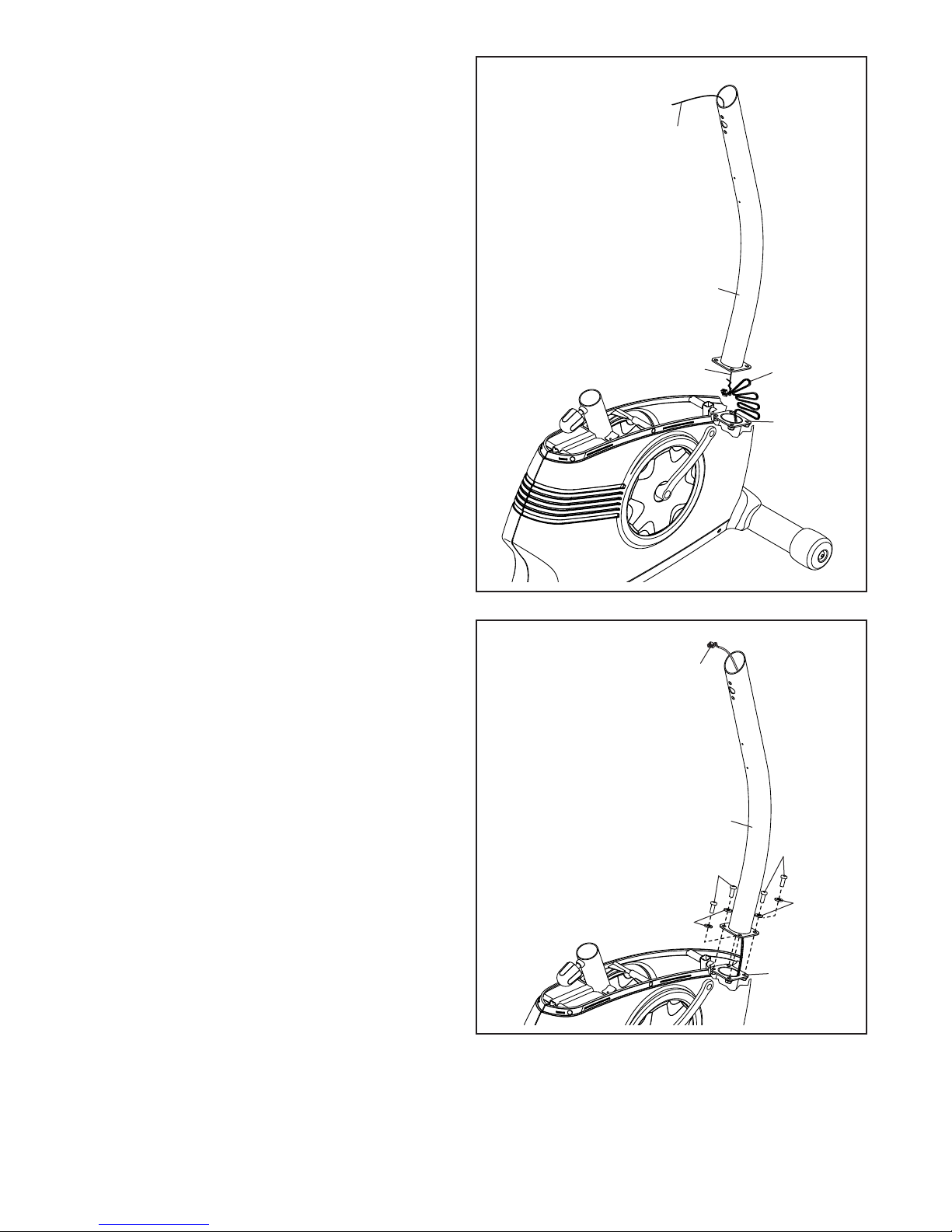

3. Oriente a Barra Vertical (3) conforme indicado.
Peça a outra pessoa que segure a Barra Vertical
junto à Estrutura (1).
Localize o atilho para fio na extremidade inferior
da Barra Vertical (3). Ate o atilho para fio ao Fio
Principal (31). Em seguida, puxe a extremidade
superior do atilho para fio até o Fio Principal
passar completamente pela Barra Vertical.
Conselho: Para impedir que o Fio Principal
(31) caia pelo interior da Barra Vertical (3),
segure o Fio Principal com o atilho para fio.
3
4
1
1
3
3
44
44
45
45
31
31
Atilho para
Fio
Evite trilhar o Fio
Principal (31)
4. Conselho: Evite trilhar o Fio Principal (31).
Coloque a Barra Vertical (3) na Estrutura (1).
Fixe a Barra Vertical (3) com quatro Parafusos
M8 x 25mm (44) e quatro Anilhas Fendidas M8
(45). Conselho: Enrosque todos os Parafusos
antes de os apertar totalmente.
Atilho
para Fio

8
5
6
5. Oriente a Protecção Superior (9) conforme
indicado. Insira a Cobertura Superior na Barra
Vertical (3).
Fixe a Cobertura Superior (9) à Estrutura (1)
com dois Parafusos M4 x 16mm (40).
Oriente a Cobertura da Protecção Superior
(10) conforme indicado. Pressione a Cobertura
da Protecção Superior contra as Protecções
Esquerda e Direita (17, 18).
1
3
40
17, 18
9
10
12
30
37
56 56
45 45
37
6. Posicione o Assento (12) e a Carroçaria do
Assento (30) conforme indicado. Fixe o Assento
à Carroçaria do Assento com quatro Porcas de
Travamento M8 (37), quatro Anilhas Fendidas
M8 (45) e quatro Anilhas M8 (56).

9
7
8

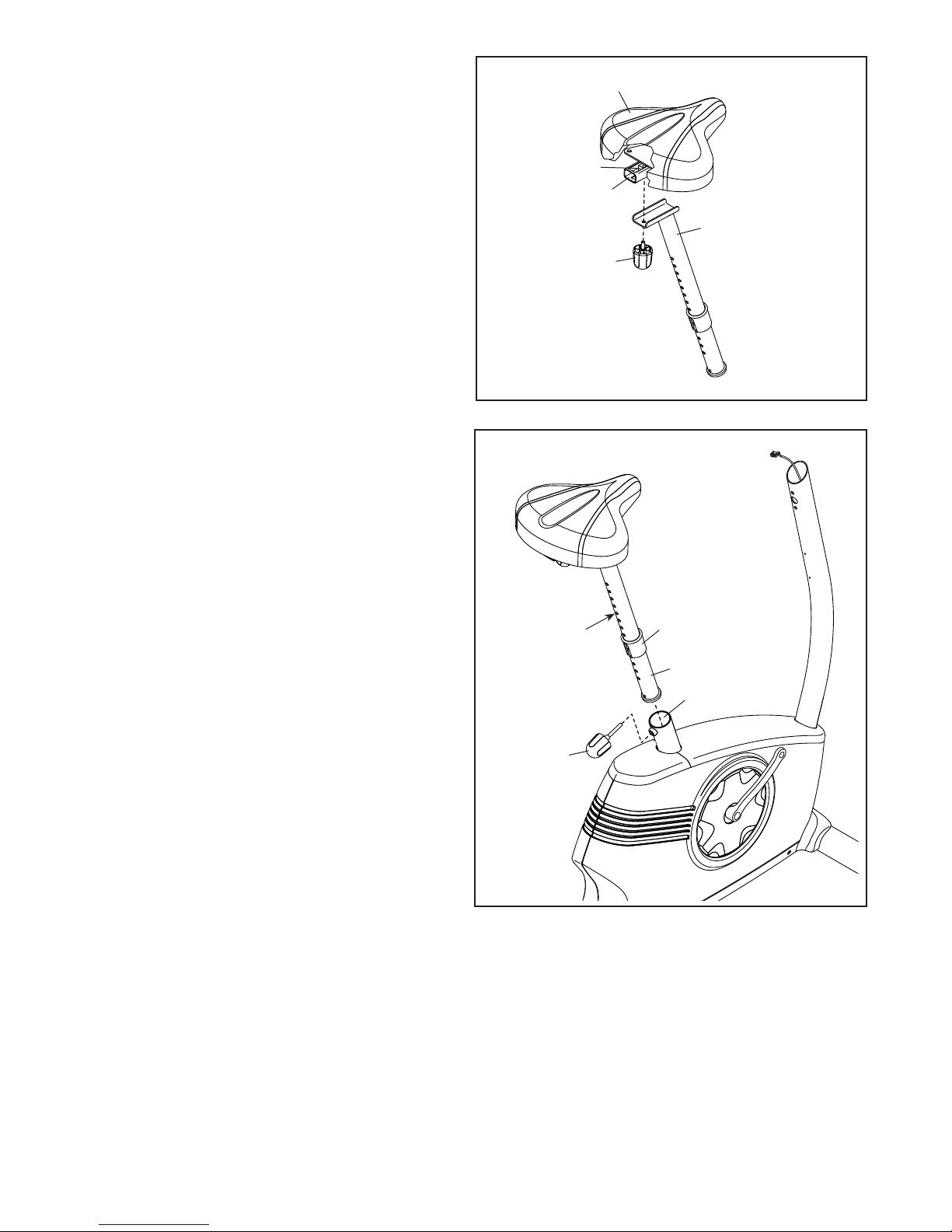

7. Solte e retire o Botão do Assento (11) da
Carroçaria do Assento (30).
Olhe para debaixo do Assento (12) e localize o
Bloco da Carroçaria (55) dentro da Carroçaria
do Assento (30).
Posicione o Apoio do Assento (5) conforme
indicado. Coloque a Carroçaria do Assento (30)
no suporte do Apoio do Assento.
Em seguida, introduza o Botão do Assento (11)
através do suporte do Apoio do Assento (5) e
no orifício do Bloco da Carroçaria (55). Depois,
aperte o Botão do Assento
12
55
30
5
5
20
1
11
48
Orifícios de
Ajuste
8. Desaperte e retire o Botão do Apoio do Assento
(48) da Estrutura (1).
Introduza o Apoio do Assento (5) na Estrutura
(1) e prima a Bucha do Apoio do Assento (20)
para baixo contra a Estrutura.
Faça deslizar o Apoio do Assento (5) para cima
ou para baixo até à posição pretendida e insira
o Botão do Apoio do Assento (48) na Estrutura e
num dos orifícios de ajuste do Apoio do Assento.
Depois, aperte o Botão do Apoio do Assento.

10
10
9

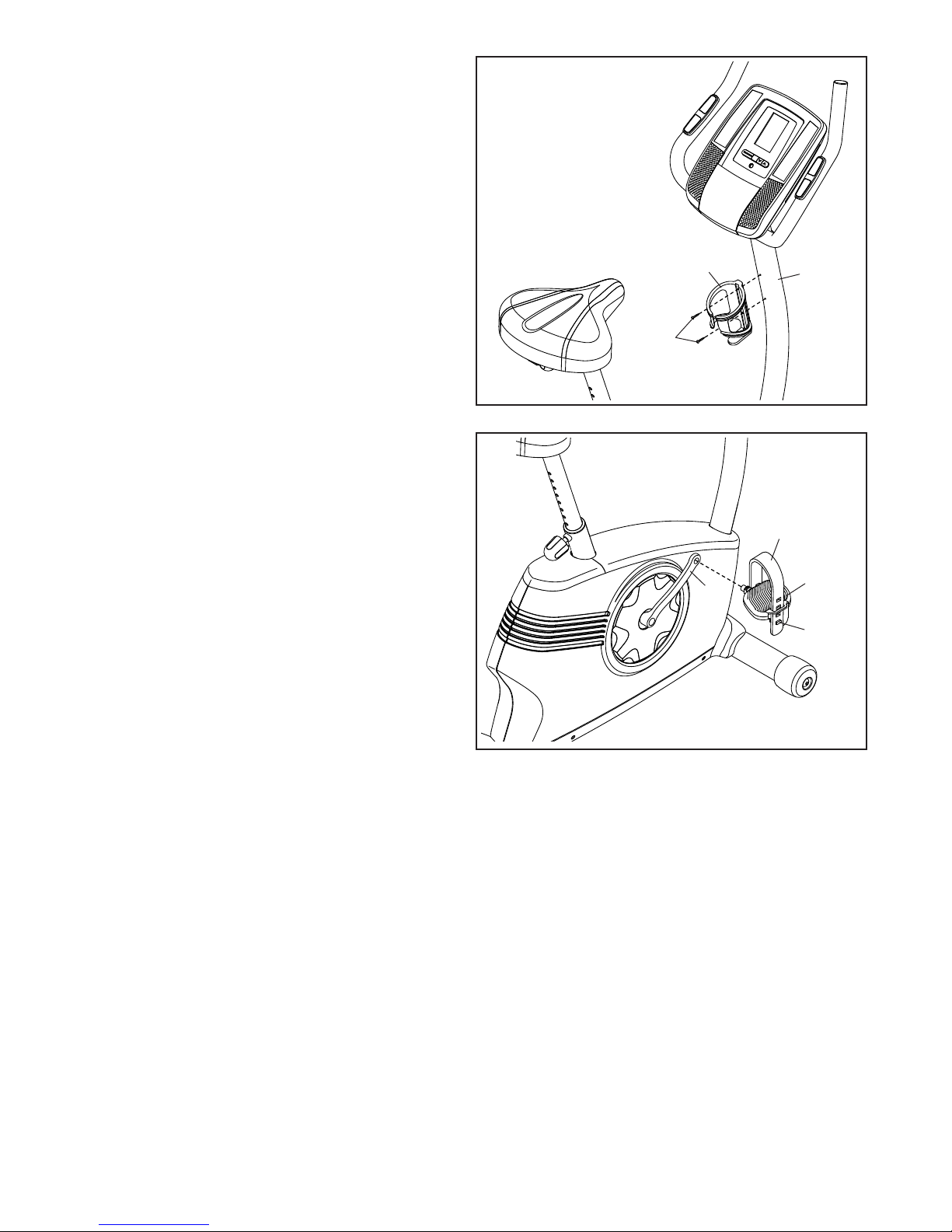

9. Segure na Placa da Consola (19) junto à Barra
Vertical (3). Introduza o Fio Principal (31) de
baixo para cima através da Placa da Consola.
Em seguida, insira a Placa da Consola (19) na
Barra Vertical (3) e alinhe os orifícios grandes
indicados.
10. Peça a outra pessoa que segure o Manípulo
(47) junto à Barra Vertical (3).
Localize o Fio de Pulsações (52) no Manípulo
(47). Insira o Fio de Pulsações no orifício grande
da Barra Vertical (3) e, em seguida, puxe o Fio
de Pulsações pela extremidade superior da
Placa da Consola (19).
Fixe o Manípulo (47) e a Placa da Consola (19)
à Barra Vertical (3) com dois Parafusos M8 x
25mm (44) e duas Anilhas Curvas M8 (57).
19
3
52
31
47
57
19
3
Orifícios
Grandes
44

11
6
Tampa do
Compartimento
das Pilhas
Tampa do
Compartimento
das Pilhas
11

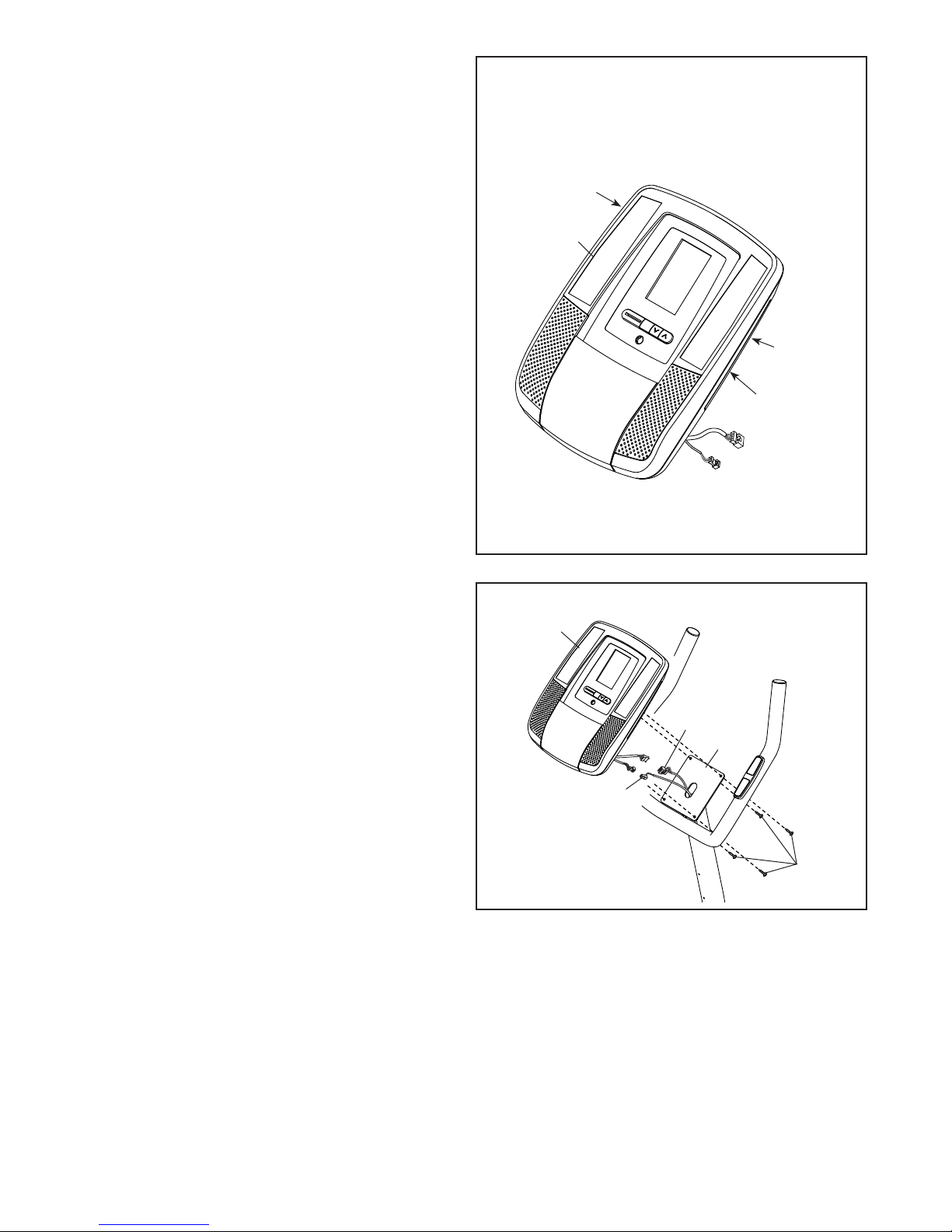

11. A Consola (6) pode funcionar com quatro
pilhas D (não incluídas); recomenda-se o uso
de pilhas alcalinas. Não misture pilhas velhas
e novas, ou pilhas normais, alcalinas e recar-
regáveis. IMPORTANTE: Se a Consola tiver
estado exposta a temperaturas frias, deixe-a
aquecer até à temperatura ambiente antes de
introduzir as pilhas. Caso contrário, poderá
danificar os ecrãs da consola ou outros com-
ponentes electrónicos. Retire os parafusos e
a tampa do compartimento das pilhas da parte
de trás da Consola e introduza as pilhas no
compartimento. Certifique-se de que orienta
as pilhas conforme a ilustração existente no
interior do respectivo compartimento. Em
seguida, volte a fixar a tampa do compartimento
das pilhas.
Para adquirir um adaptador de corrente
opcional, ligue para o número de telefone
indicado na capa deste manual. Para evitar
danificar a consola, utilize apenas um adap-
tador de corrente fornecido pelo fabricante.
Ligue um terminal do adaptador de corrente à
tomada dentro do compartimento das pilhas;
ligue o outro terminal a uma tomada instalada
segundo todas as leis e regulamentos locais.
Tomada
12
12. Enquanto outra pessoa segura a Consola (6)
junto à Placa da Consola (19), ligue os fios
da Consola ao Fio Principal (31) e ao Fio de
Pulsações (52).
Introduza a extensão excessiva de fio na Placa
da Consola (19) ou na Consola (6).
Conselho: Evite trilhar os fios. Fixe a Consola
(6) à Placa da Consola (19) com quatro
Parafusos M4 x 16mm (40).
6
19
31
40
52

12
13
3
49
26
Alça
Patilha
59
54
13. Fixe o Suporte para Garrafa de Água (49) à
Barra Vertical (3) com dois Parafusos M4 x
22mm (54).
14. Identifique o Pedal Direito (26), que está mar-
cado com um “R” (Lou Left indica esquerdo; R
ou Right indica direita). Utilizando uma chave
inglesa, aperte firmemente o Pedal Direito, no
sentido dos ponteiros do relógio, na Haste do
Pedaleiro Direito (59).
Aperte o Pedal Esquerdo (não mostrado) no
sentido contrário ao dos ponteiros do relógio
na Haste do Pedaleiro Esquerdo (não apresen-
tada).
Ajuste a alça do Pedal Direito (26) para a
posição pretendida e prima a extremidade da
alça contra a patilha do Pedal Direito. Ajuste a
alça do Pedal Esquerdo (não apresentada) da
mesma forma.
15. Certifique-se de que todas as peças da bicicleta estática ficam devidamente apertadas. Nota: Poderão
sobrar algumas peças após concluída a montagem. Para proteger o chão ou a alcatifa de danos, coloque um
tapete por baixo da bicicleta estática.
14

13
COMO UTILIZAR A BICICLETA ESTÁTICA
COMO NIVELAR A BICICLETA ESTÁTICA
Se a bicicleta estática
balançar ligeiramente
durante a utilização,
rode um ou ambos
os pés niveladores
do estabilizador
traseiro até o movi-
mento de balanço ser
eliminado.
COMO AJUSTAR O ASSENTO
Para ajustar a
posição do assento,
desaperte o botão
do assento, mova o
assento para a frente
ou para trás até à
posição pretendida e
depois aperte firme-
mente o botão do
assento.
COMO AJUSTAR O APOIO DO ASSENTO
Para um exercício eficaz, o assento deve estar à altura
adequada. Ao pedalar, os seus joelhos devem ficar
ligeiramente flectidos quando os pedais estiverem na
posição mais baixa.
Para ajustar o apoio
do assento, comece
por desapertar o
botão do apoio do
assento da estrutura.
Faça deslizar o apoio
do assento para cima
ou para baixo até à
posição pretendida
e insira o botão do
apoio do assento na
estrutura e num dos
orifícios de ajuste do
apoio do assento.
Depois, aperte o
botão do apoio do
assento. IMPORTANTE: Não ajuste o apoio do
assento para lá do limite marcado no mesmo.
Apoio do
Assento
Assento
Pés
Niveladores
Botão
Botão

14
FUNCIONALIDADES DA CONSOLA
A consola avançada oferece uma gama de funcionali-
dades concebidas para tornar os seus exercícios mais
eficazes e divertidos.
Quando utilizar o modo manual da consola, pode
alterar a resistência dos pedais, bastando para isso
tocar num botão. À medida que se exercita, a consola
oferece informações contínuas sobre o exercício. Pode
até medir a frequência cardíaca utilizando o monitor da
frequência cardíaca do punho.
A consola oferece catorze sessões de exercício
predefinidas—oito de perda de peso e oito de desem-
penho. Cada sessão de exercício predefinida altera
automaticamente a resistência dos pedais e vai vari-
ando a velocidade das pedaladas à medida que guia o
utilizador através de exercícios eficazes.
A consola inclui ainda o sistema interactivo de exercí-
cios iFit, que permite à consola aceitar cartões iFit com
exercícios concebidos para o ajudar a atingir metas
específicas de forma física.
Por exemplo, a perda de quilogramas indesejados
com a sessão de exercício de Perda de Peso em 8
Semanas. As sessões de exercício iFit controlam a
resistência dos pedais enquanto a voz de um treinador
pessoal o(a) orienta ao longo do exercício. Os cartões
iFit estão disponíveis separadamente. Para adquirir
cartões iFit, vá a www.iFit.com ou consulte a capa
deste manual.
Pode até ligar o leitor de MP3 ou de CD ao sistema de
som da consola e ouvir as suas músicas ou os seus
audiolivros preferidos durante o exercício.
Para utilizar o modo manual, consulte a página 15.
Para utilizar uma sessão de exercício predefinida,
consulte a página 17. Para utilizar uma sessão de
exercício iFit Live, consulte a página 18. Para utilizar
o sistema de som, consulte a página 18. Para utilizar
o modo de utilizador, consulte a página 19.
Nota: Antes de utilizar a consola, certifique-se de que
as pilhas estão instaladas (consulte o passo de mon-
tagem 11 na página 11). Se houver uma película de
plástico sobre o ecrã, retire-a.
Sulfur
EBPE73012
PFEVEX73012.0

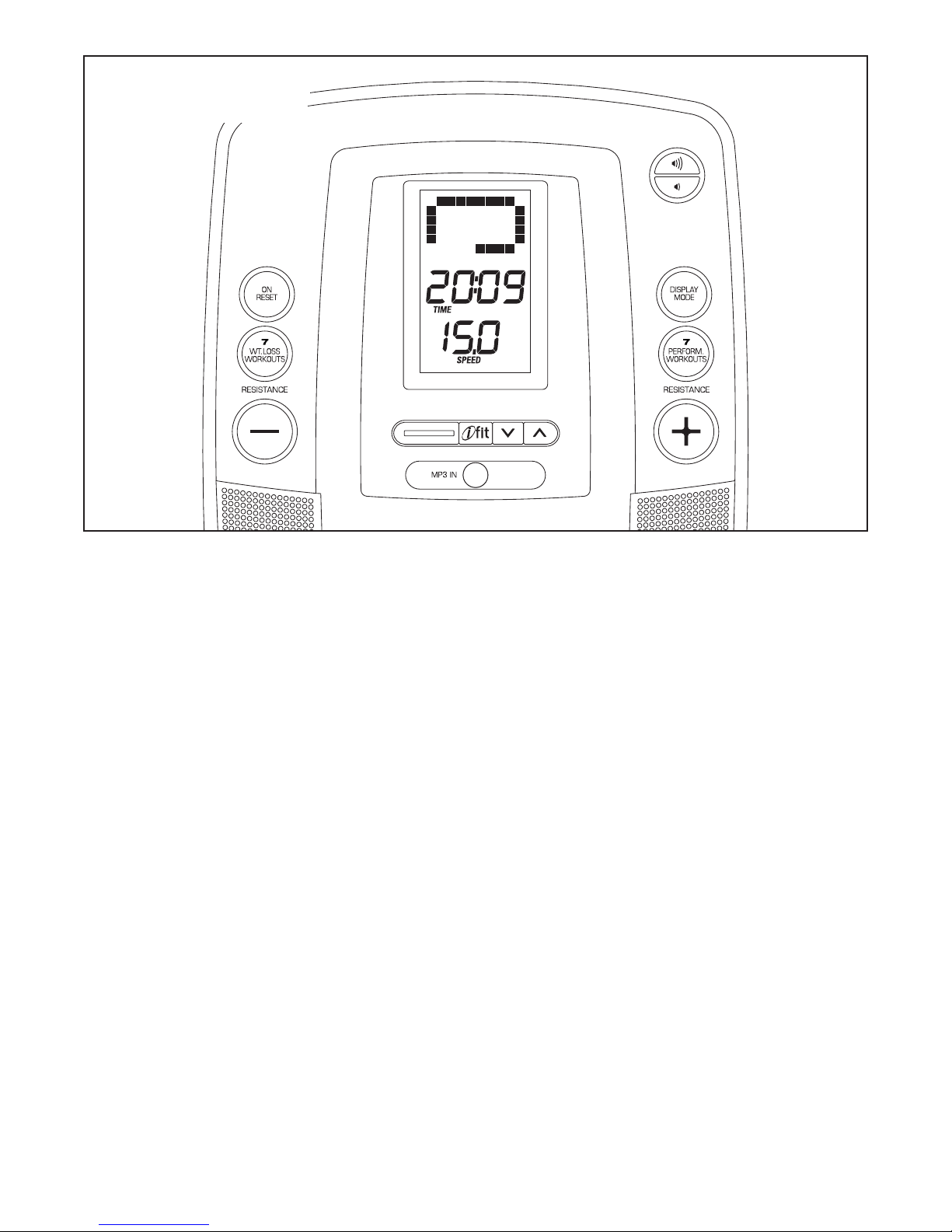

DIAGRAMA DA CONSOLA

15
COMO UTILIZAR O MODO MANUAL
1. Ligue a consola.
Prima qualquer botão ou comece a pedalar para
activar a consola.
Quando ligar a consola, o ecrã ilumina-se. Soa um
toque e a consola ficará pronta a utilizar.
2. Seleccione o modo manual.
Sempre que ligar a consola, é automaticamente
seleccionado o modo manual.
Se seleccionou uma ses-
são de exercício, volte a
seleccionar o modo manual
premindo repetidamente o
botão 7 Wt. Loss Workouts
(7 Sessões de Exercício
de Perda de Peso) ou o
botão 7 Perform. Workouts
(7 Sessões de Exercício de
Desempenho) repetidamente
até aparecer uma pista no
ecrã superior.
3. Comece a pedalar e altere a resistência dos
pedais conforme preferir.
Enquanto pedala, altere
a resistência dos pedais
premindo os botões de
aumentar e diminuir a
Resistance (Resistência).
Nota: Após premir os
botões, os pedais demoram
um momento até atingirem
o nível de resistência
seleccionado.
4. Acompanhe o seu progresso pelo ecrã.
O ecrã pode apresentar as seguintes informações
sobre a sessão de exercício:
Calories (Calorias)—Este modo de apresenta-
ção indica o número aproximado de calorias que
queimou.
Distance (Distância)—Este modo de apresenta-
ção indica a distância que pedalou, em quilómetros
ou milhas
Perfil—Quando for seleccionado um exercício,
este modo apresenta um perfil dos níveis de
resistência do exercício.
Pulsação—Este modo indica a sua frequência
cardíaca quando utilizar o monitor da frequência
cardíaca do punho (consulte o passo 5 na página
16).
Res (Resistência)—Este modo de apresentação
indica o nível de resistência dos pedais durante
alguns segundos de cada vez que o nível de
resistência for alterado.
Speed (Velocidade)—Este modo de apresentação
indica a velocidade de pedalada em milhas por
hora ou quilómetros por hora.
Time (Tempo)—Quando estiver seleccionado o
modo manual, este modo de apresentação indica
o tempo decorrido. Quando estiver seleccionada
uma sessão de exercício, este modo de apre-
sentação indica o tempo restante da sessão de
exercício.
Pista—Quando estiver seleccionado o modo
manual, este modo apresenta uma pista que
representa 400 m. À medida que fizer exercício,
aparecem indicadores sucessivos à volta da pista
até aparecer toda a pista. A pista desaparece
então e os indicadores recomeçam a aparecer em
sucessão.

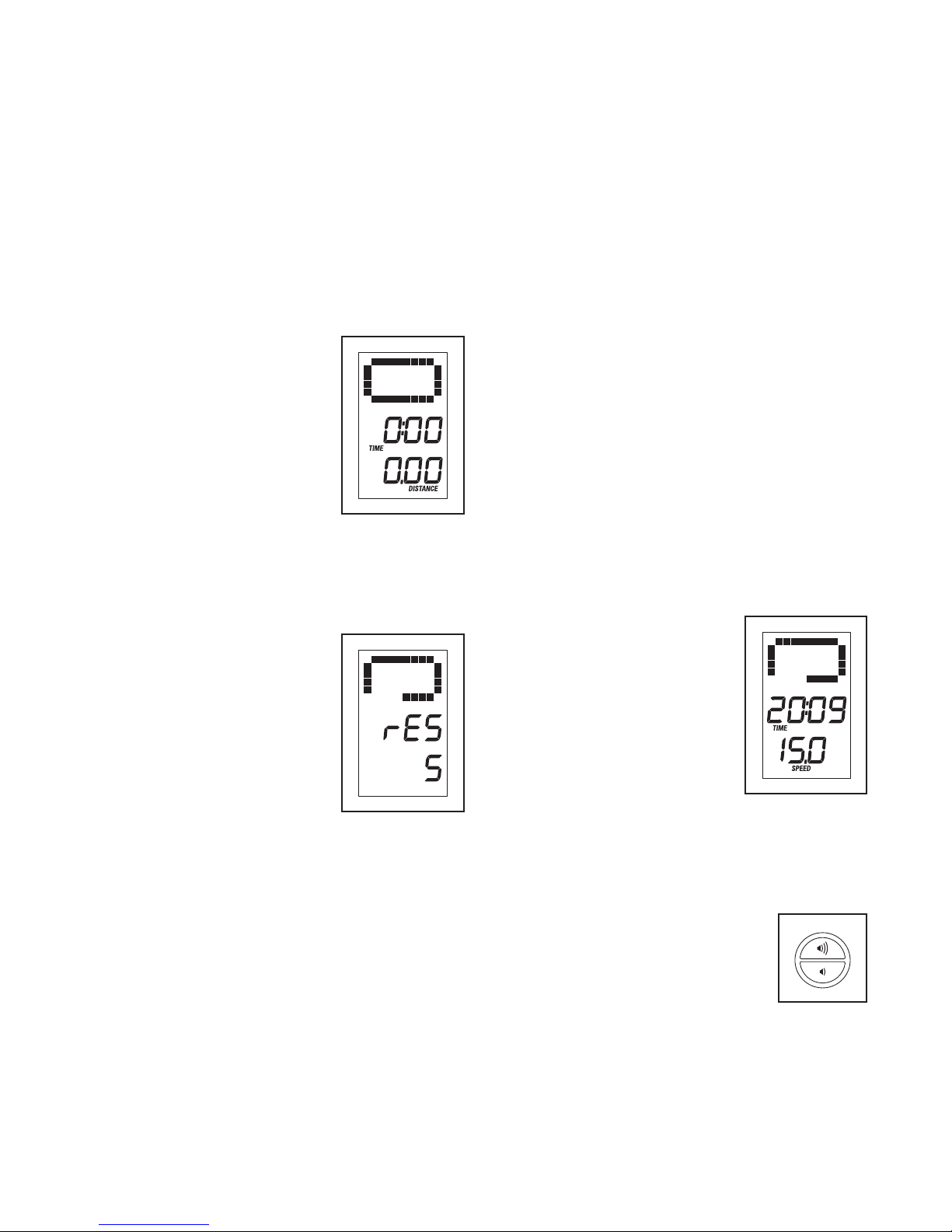

Prima repetidamente o
botão Display Mode (Modo
Ecrã) para seleccionar as
informações de exercício
pretendidas.
Para reiniciar o ecrã, prima
o botão On/Reset (Ligar/
Reiniciar).
Nota: A consola pode
mostrar a velocidade de pedalada e a distância,
quer em quilómetros, quer em milhas. Para alterar
a unidade de medida, consulte O MODO DE
UTILIZADOR na página 18.
Altere o nível de volume da
consola premindo os botões para
aumentar ou diminuir o volume.

16
5. Meça a sua frequência cardíaca, se desejar.
Se houver folhas de
plástico sobre os
contactos metálicos
do monitor do ritmo
cardíaco do punho,
retire-as. Além disso,
certifique-se de que
tem as mãos lim-
pas. Para medir a
frequência cardíaca,
segure o monitor da
frequência cardíaca
do punho com as palmas pousadas sobre os
contactos. Evite mover as mãos ou agarrar os
contactos com demasiada força.
Quando a sua pulsação for detectada, surge no
ecrã um símbolo intermitente em forma de coração
e depois é apresentado o seu ritmo cardíaco. Para
uma leitura mais precisa da frequência cardíaca,
agarre os contactos durante, pelo menos, 15
segundos.
Se a frequência cardíaca não for apresentada, cer-
tifique-se de que as suas mãos estão posicionadas
conforme descrito. Tenha o cuidado de não mover
excessivamente as mãos nem apertar os contactos
metálicos com demasiada firmeza. Para obter o
melhor desempenho, limpe os contactos metálicos
com um pano macio; nunca utilize álcool, abrasi-
vos ou químicos para limpar os contactos.
6. Quando acabar de fazer exercício, a consola
desliga-se automaticamente.
Se os pedais não se moverem durante alguns
segundos, soa uma série de toques, a consola
pausa e o tempo pisca no ecrã.
Se os pedais ficarem parados por alguns minutos,
a consola desliga-se e o ecrã é reiniciado.
Contactos

17
COMO UTILIZAR UMA SESSÃO DE EXERCÍCIO
PREDEFINIDA
1. Ligue a consola.
Prima qualquer botão ou comece a pedalar para
activar a consola.
Quando ligar a consola, o ecrã ilumina-se. Soa um
toque e a consola fica pronta a utilizar.
2. Select a preset workout.
Para seleccionar um exer-
cício predefinido, prima
repetidamente o botão 7 Wt.
Loss Workouts (7 Sessões
de Exercício de Perda de
Peso) ou o botão 7 Perform.
Workouts (7 Sessões de
Exercício de Desempenho)
até aparecer no ecrã infe-
rior o número da sessão de
exercício pretendida.
Quando seleccionar uma sessão de exercício
predefinida, passa pelo ecrã superior um perfil dos
níveis de resistência do exercício, no ecrã central
surge a duração do exercício e no ecrã inferior o
número da sessão de exercício.
3. Comece a pedalar para iniciar a sessão de
exercício.
Cada sessão de exercício está dividida em vários
segmentos de um minuto. Para cada segmento
estão programados um nível de resistência e
um objectivo de velocidade. Nota: Podem estar
programados para segmentos consecutivos os
mesmos nível de resistência e/ou objectivos de
velocidade.
Durante a sessão de exercício, o perfil da ses-
são apresenta o seu progresso (veja a ilustração
acima). O segmento intermitente do perfil rep-
resenta o segmento em curso da sessão de
exercício. A altura do segmento intermitente indica
o nível de resistência para o segmento em curso.
No final de cada segmento da sessão de exer-
cício é emitida uma série de sons e o segmento
seguinte do perfil começa a piscar. Se estiver pro-
gramado um nível de resistência diferente para o
segmento seguinte, o nível de resistência aparece
no ecrã durante alguns segundos para o alertar. A
resistência dos pedais é então alterada.
Enquanto faz exercício,
mantenha a sua velocid-
ade de pedalada próxima
do objectivo de velocidade
do segmento em curso. O
objectivo de velocidade apa-
rece no ecrã quando estiver
seleccionado o modo ecrã.
IMPORTANTE: O objectivo
de velocidade destina-
se apenas a proporcionar motivação. A sua
velocidade de pedalada real pode ser inferior
ao objectivo. Certifique-se de que pedala a uma
velocidade confortável para si.
Se o nível de resistência para o segmento em
curso for demasiado elevado ou demasiado
baixo, pode preterir manualmente a definição
premindo os botões de Resistance (Resistência).
IMPORTANTE: Quando terminar o segmento em
curso da sessão de exercício, os pedais ajus-
tam-se automaticamente ao nível de resistência
programado para o segmento seguinte.
Se parar de pedalar durante alguns segundos será
emitida uma série de sons e a sessão de exercício
será interrompida.
Para reiniciar o exercício, basta continuar a
pedalar. A sessão de exercício continuará até que
o último segmento do perfil fique intermitente e o
último segmento da sessão de exercício termine.
4. Acompanhe o seu progresso pelo ecrã.
Consulte o passo 4 na página 15.
5. Meça a sua frequência cardíaca, se desejar.
Consulte o passo 5 na página 16.
6. Quando acabar de fazer exercício, a consola
desliga-se automaticamente.
Consulte o passo 6 na página 16.
Perfil

18
COMO UTILIZAR UMA SESSÃO DE EXERCÍCIO IFIT
Os cartões iFit estão disponíveis separadamente. Para
adquirir cartões iFit, vá a www.iFit.com ou consulte a
capa deste manual.
1. Ligue a consola.
Prima qualquer botão ou comece a pedalar para
activar a consola.
Quando ligar a consola, o ecrã ilumina-se. Soa um
toque e a consola fica pronta a utilizar.
2. Insira um cartão iFit e seleccione uma sessão
de exercício.
Para utilizar uma sessão de exercício iFit, intro-
duza um cartão iFit na ranhura iFit; certifique-se de
que o cartão iFit fica posicionado com os contactos
metálicos voltados para baixo e para a ranhura.
Quando o cartão iFit estiver correctamente
inserido, o indicador junto à ranhura ilumina-se.
Em seguida, seleccione a sessão de exercício
desejada do cartão iFit, premindo os botões de
aumento e diminuição junto à ranhura iFit.
Passa pelo ecrã superior um perfil dos níveis de
resistência do exercício, no ecrã central surge a
duração do exercício e no ecrã inferior o número
da sessão de exercício.
Após seleccionar uma sessão de exercício, a
voz de um treinador pessoal começa a orientá-lo
através do exercício. As sessões de exercício iFit
funcionam da mesma forma que as sessões de
exercício predefinidas. Para utilizar a sessão de
exercício, consulte os passos 3 a 6 na página 17.
3. Quando tiver terminado o exercício, retire o
cartão iFit.
Retire o cartão iFit quando tiver terminado o exer-
cício. Guarde o cartão iFit num lugar seguro.
COMO UTILIZAR O SISTEMA DE SOM
Para reproduzir música ou audiolivros através do
sistema de som da consola durante o exercício, ligue
o cabo de áudio à tomada da consola e a uma tomada
do leitor de MP3 ou de CD; certifique-se de que o
cabo de áudio está bem ligado.
Em seguida, prima o botão de reprodução no leitor
de MP3 ou de CD. Ajuste o nível do volume com os
botões para aumentar e diminuir o volume na consola
ou com o controlo de volume do leitor de MP3 ou CD.
O MODO DE UTILIZADOR
A consola possui um modo de utilizador que lhe permite
seleccionar uma unidade de medida para a consola e
ver informações sobre a utilização da consola.
1. Seleccione o modo de utilizador.
Para seleccionar o modo de utilizador, prima e
mantenha premido o botão Display Mode (Modo
Ecrã) por alguns segundos, até que surjam no ecrã
as informações do modo de utilizador.
2. Seleccione uma unidade de medida, se o
desejar.
A consola pode mostrar a
velocidade de pedalada e a
distância, quer em quilómet-
ros, quer em milhas.
O ecrã superior indica a
unidade de medida seleccio-
nada. Surge no ecrã superior
um E, para milhas inglesas,
ou um M, para quilómetros
métricos. Para alterar a
unidade de medida, prima repetidamente o botão
de aumento da Resistance (Resistência). Nota:
Quando substituir as pilhas, poderá ser necessário
voltar a seleccionar a unidade de medida desejada.
3. Veja informações sobre a utilização da consola,
se o desejar.
O ecrã central indica o número total de horas de
utilização da consola desde que a bicicleta estática
foi adquirida. O ecrã inferior indica a distância total
percorrida a pedalar na bicicleta estática desde
que foi adquirida.
4. Saia do modo de utilizador.
Prima o botão Display Mode para sair do modo do
utilizador.
Ranhura
iFit
Cartão iFit

19
Examine e aperte regularmente todas as peças da
bicicleta estática. Substitua imediatamente quaisquer
peças gastas.
Para limpar a bicicleta estática, utilize um pano hume-
decido e uma pequena quantidade de detergente
suave. IMPORTANTE: Para evitar danificar a con-
sola, mantenha-a afastada de líquidos e não a
exponha à luz solar directa.
RESOLUÇÃO DE PROBLEMAS COM A CONSOLA
A maior parte dos problemas com a consola são resul-
tado de pilhas fracas. Consulte o passo de montagem
11 na página 11 para obter instruções de substituição
das pilhas.
Se a consola não apresentar o ritmo cardíaco quando
utilizar o monitor da frequência cardíaca do punho,
consulte o passo 5 na página 16.
COMO AJUSTAR O INTERRUPTOR DE LÂMINAS
Se a consola não apresentar informações correctas, o
interruptor de lâminas deve ser ajustado.
Utilizando uma chave de fendas de ponta chata, retire
a Cobertura da Protecção Superior (10). Em seguida,
retire os dois Parafusos M4 x 16mm (40) e levante a
Protecção Superior (9) da estrutura.
Em seguida, localize o Interruptor de Lâminas (21).
Desaperte, mas não retire, o Parafuso M4 x 16mm
(40).
Rode a Polia (13) até um Íman da Polia (16) ficar alin-
hado com o Interruptor de Lâminas (21). Faça deslizar
ligeiramente o Interruptor de Lâminas, aproximando-o
ou afastando-o do Íman da Polia. Depois, reaperte o
Parafuso M4 x 16mm (40).
Rode a polia por um momento. Repita estes pro-
cedimentos até a consola apresentar informações
correctas.
Quando o interruptor de lâminas ficar correctamente
ajustado, volte a fixar a protecção superior e a cober-
tura da protecção superior.
MANUTENÇÃO E RESOLUÇÃO DE PROBLEMAS
40
16
13
40
10
9
21

20
COMO AJUSTAR A CORREIA DE TRANSMISSÃO
Se sentir que os pedais escorregam enquanto pedala,
mesmo com a resistência ajustada para o nível mais
elevado, pode ser necessário ajustar a correia de
transmissão.
Para ajustar a correia de transmissão, deve retirar a
cobertura da protecção superior, a protecção superior
e a protecção direita (consulte as instruções abaixo).
Utilizando uma chave de fendas de ponta chata, retire
a Cobertura da Protecção Superior (10). Em seguida,
retire os dois Parafusos M4 x 16mm (40) e levante a
Protecção Superior (9) da estrutura.
Retire os Parafusos M4 x 16mm (40) da Protecção
Direita (18). Depois, afaste cuidadosamente a
Protecção Direita da estrutura.
Conselho: pode ser necessário retirar o pedal
direito. Utilizando uma chave inglesa, rode o pedal
direito no sentido contrário ao dos ponteiros do relógio
e retire-o.
Segure nas duas Porcas de Travamento M8 (37) e
solte os dois Parafusos M8 x 16mm (53). Em seguida,
solte o Parafuso M10 x 50mm (33) até a Correia de
Transmissão (23) ficar apertada. Em seguida, segure
na Porcas de Travamento M8 e aperte os Parafusos
M8 x 16mm.
Em seguida, volte a colocar a protecção direita, a pro-
tecção superior e a cobertura da protecção superior.
Coloque novamente o pedal direito, se necessário.
23
53
33
40
40
40
40
18
10
9
37
40
