Prodipe 4i4o + merge 2i4o User manual

Interface

Prodipe 4i4o + Merge 2i4o

Manuel utilisateur / User guide

Mise en garde

Merci d’avoir acheté ce matériel. Pour un fonctionnement parfait et une sécurité maximale, lisez attentivement

ce manuel et conservez-le afin de pouvoir vous y référer en cas de besoin. Ce manuel est également

téléchargeable sur notre site Web.

ATTENTION

Risque d’électrocution

Ne pas ouvrir

Mesures de sécurité

Le symbole de l’éclair finissant sur un personnage à l’intérieur d’un triangle équilatéral est destiné à sensibiliser

l’utilisateur au fait que des « tensions électriques dangereuses » non isolées sont présentes à l’intérieur de

l’appareil et qu’elles peuvent être suffisamment importantes pour constituer un risque d’électrocution.

Le point d’exclamation à l’intérieur d’un triangle équilatéral signale à l’utilisateur que le manuel accompagnant

le produit contient d’importantes consignes d’utilisation et d’entretien.

Consignes de sécurité importantes

1. Lisez ces instructions.

2. Conservez ces instructions.

3. Tenez compte de tous les avertissements.

4. Suivez toutes les instructions.

5. N’utilisez pas cet appareil près de l’eau.

6. Nettoyez uniquement avec un chiffon sec.

7. Ne bouchez pas les orifices de ventilations, installés selon les instructions du fabricant.

8. N’installez pas cet appareil près d’une source de chaleur : radiateur, registre de chaleur, cuisinière, poêle, ou autres

appareils (y compris d’autres amplificateurs) qui produisent de la chaleur.

9. N’abîmez pas le système de sécurité des fiches polarisées ou des prises avec mise à la terre. Une fiche polarisée a

deux broches, l’une plus large que l’autre. Une prise avec mise à la terre a deux broches et une broche de terre. La

broche la plus large ou la troisième broche est là pour votre sécurité, si la prise fournie n’est pas adaptée à votre

prise de courant, contactez un électricien pour qu’il la change.

10. Protégez le cordon d’alimentation afin d’éviter de marcher dessus ou de le coincer, particulièrement au niveau des

prises de courant, des prolongateurs et à l’endroit où le cordon sort de l’appareil.

11. Utilisez uniquement les accessoires spécifiés par le producteur.

12. Utilisez uniquement avec le chariot, le pied, le support, le trépied ou la table spécifié(e) par le fabricant ou vendu (e)

avec l’appareil. Lorsque vous utilisez le chariot, faîtes attention lorsque vous déplacez l’ensemble (chariot + appareil)

à ce qu’il ne se renverse pas (figure 1), vous pourriez vous blesser.

13. Débranchez l’appareil pendant les orages ou lorsqu’il reste longtemps inutilisé.

14. Pour tout entretien, contactez le personnel qualifié. L’entretien est nécessaire lorsque l’appareil a été endommagé –

par exemple lorsque le cordon d’alimentation ou la prise a été abîmé (e), du liquide a été renversé sur l’appareil, des

objets sont tombés dans l’appareil – lorsque l’appareil a été exposé à la pluie ou à l’humidité, lorsqu’il ne fonctionne

pas normalement ou qu’il est tombé.

MISE EN GARDE : pour réduire les risques d’incendie et d’électrocution, n’exposez pas l’appareil à la pluie ou à

l’humidité.

ATTENTION : l’appareil ne doit pas être exposé à des gouttes d’eau ou à des éclaboussures. Les objets remplis de

liquide (vases, par exemple) ne doivent pas être placés sur l’appareil.

Ce logo indique que ce produit est recyclable. Une fois usagé, ne le jetez pas à la poubelle mais

rapportez-le à votre revendeur ou déposez-le dans une borne de collecte spécifique.

Illustrations et photos non contractuelles

Actual product(s) may differ from illustrations/photographs used

1. Merci d'avoir acheté l'interface MIDI USB "Prodipe 4i4o + Merge 2i4o"

L'interface " Prodipe 4i4o + Merge 2i4o" est une interface MIDI USB offrant 64 canaux

MIDI, dotée de 4 entrées et de 4 sorties MIDI, et d'une connexion USB compatible MAC et

PC. L'interface " Prodipe 4i4o " vous garantit une synchronisation MIDI parfaite pour un

prix abordable.

Caractéristiques :

- 4 entrées 4 sorties MIDI (64 canaux MIDI)

- Fonction Merge 2 entrées vers 4 sorties incluse

- Synchronisation MIDI de précision

- Connexion USB haute vitesse compatible MAC et PC

- Alimentation par la connexion USB (ne nécessite pas d'alimentation externe)

- Taille compacte

- Fonctionne uniquement sous Windows XP, Vista, 7 et Mac OSX ou supérieur.

- Pas de pilote à installer sous Windows XP, Vista, 7 et Mac OSX

2. Utilisation de l'interface " Prodipe 4i4o "

Bouton de sélection de mode de fonctionnement USB / "MIDI THRU"

Ce bouton vous permet de sélectionner l'un des 6modes de fonctionnement de l'interface

(un mode USB

et 4 modes Midi Thru).

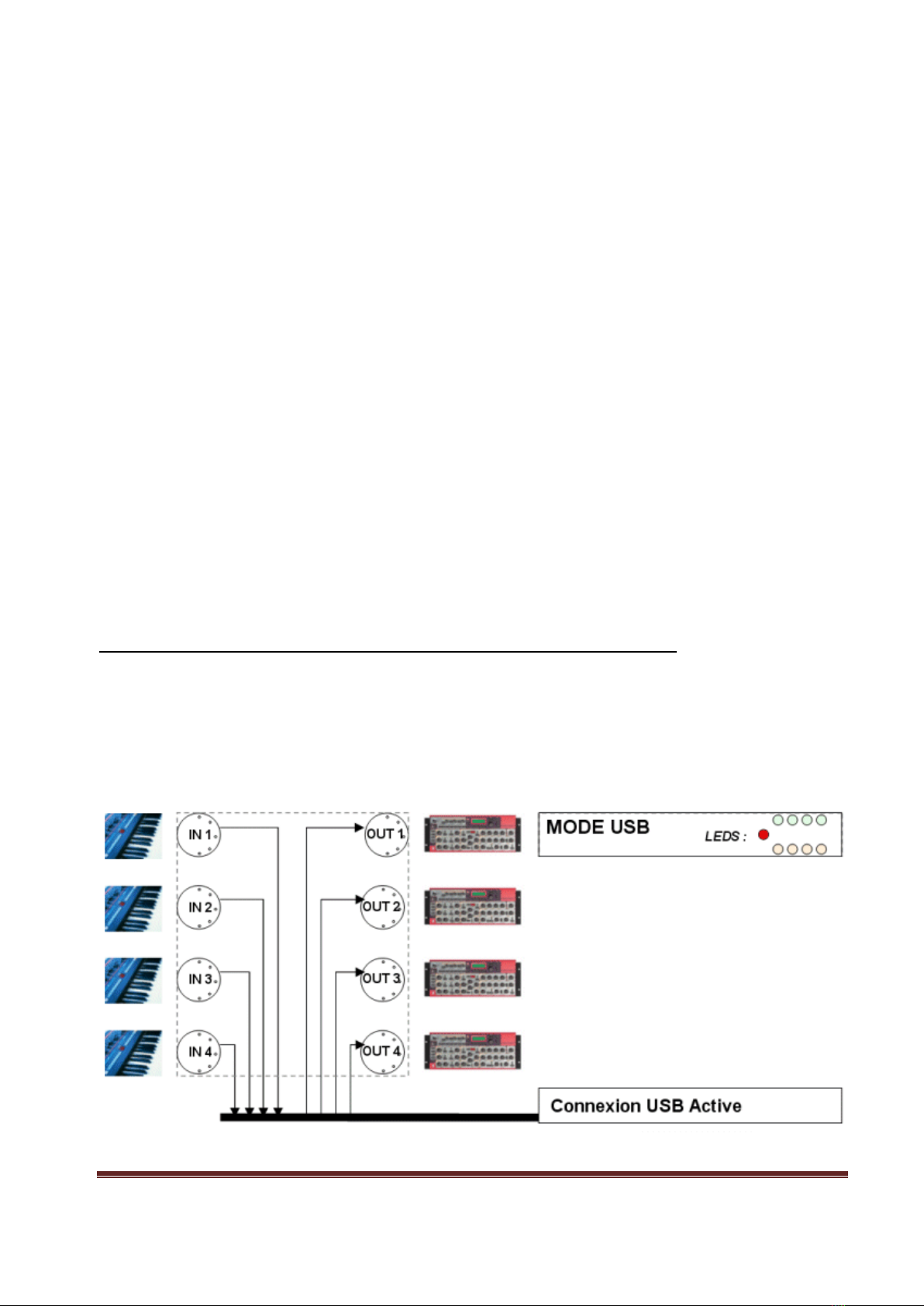

MODE USB

Dans ce mode de fonctionnement, l'interface

"Prodipe 4i4o " se comporte comme une

interface MIDI standard. C'est ce mode qui est

sélectionné à chaque démarrage de l'ordinateur.

Des évènements MIDI peuvent être alors

envoyés de l'ordinateur (via un logiciel MIDI) vers

l'interface, et votre application MIDI peut

enregistrer les évènements MIDI provenant de

l'interface (via un clavier MIDI connecté sur l'une

des 4 entrées de l'interface par exemple).

Aucun "thruing" n'est opéré par l'interface elle-

même.

Illustrations et photos non contractuelles

Actual product(s) may differ from illustrations/photographs used

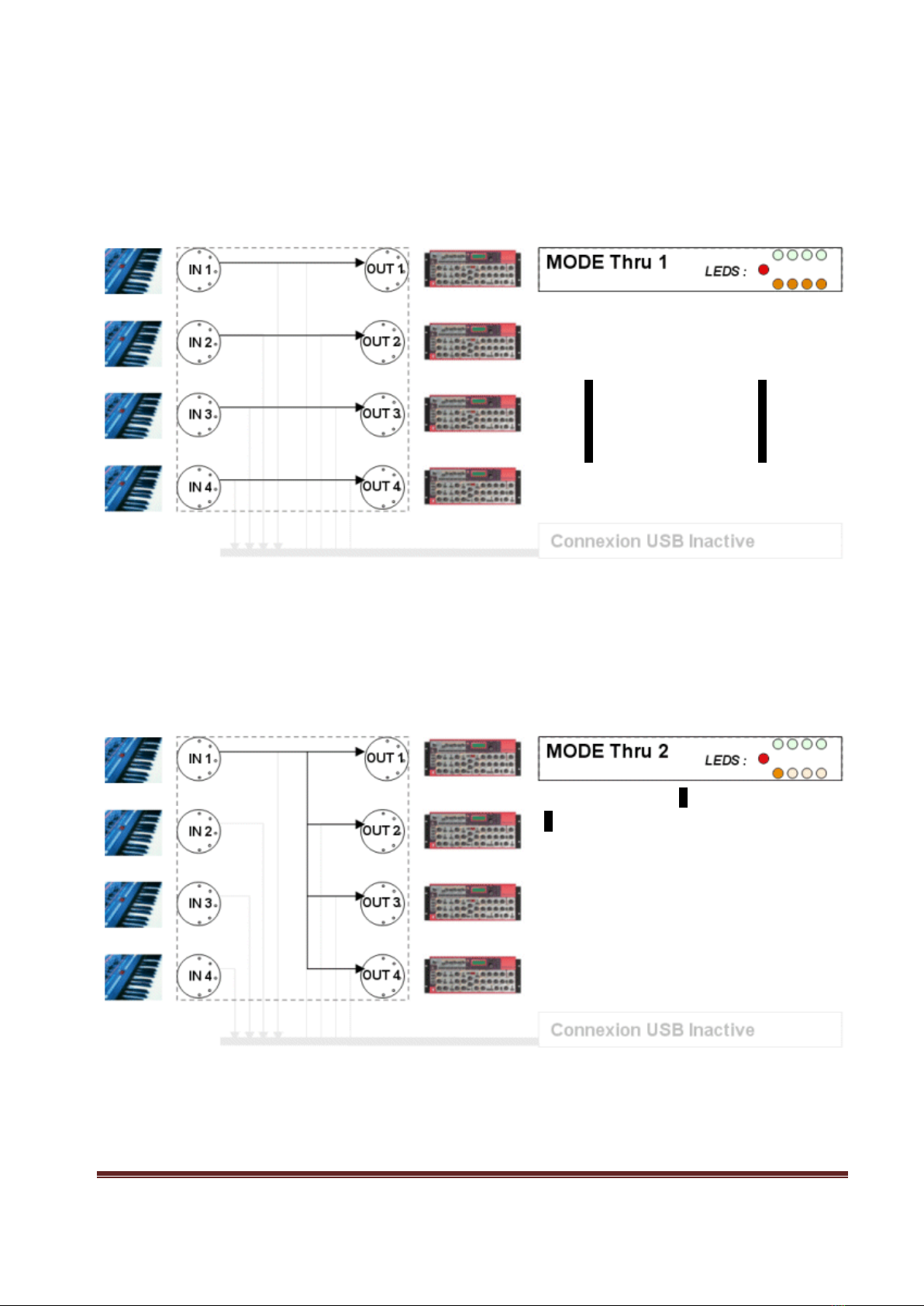

MODE THRU 1

MODE THRU 2

Dans ce mode, chaque entrée MIDI est reliée

à la sortie MIDI correspondante :

l'entrée 1est reliée à la sortie 1

l'entrée 2est reliée à la sortie 2

l'entrée 3est reliée à la sortie 3

l'entrée 4est reliée à la sortie 4

Tous les voyants d'entrée sont allumés.

Dans ce mode, l'entrée 1est reliée aux 4

sorties.

Le voyant d'entrée 1 ainsi que les 4 voyants

de sortie sont allumés.

Après 2 à 3 secondes, les 4 voyants de sortie

sont éteints (le voyant d'entrée 1 reste

allumé).

Les voyants de sortie s'allument en fonction

des données MIDI entrantes.

Illustrations et photos non contractuelles

Actual product(s) may differ from illustrations/photographs used

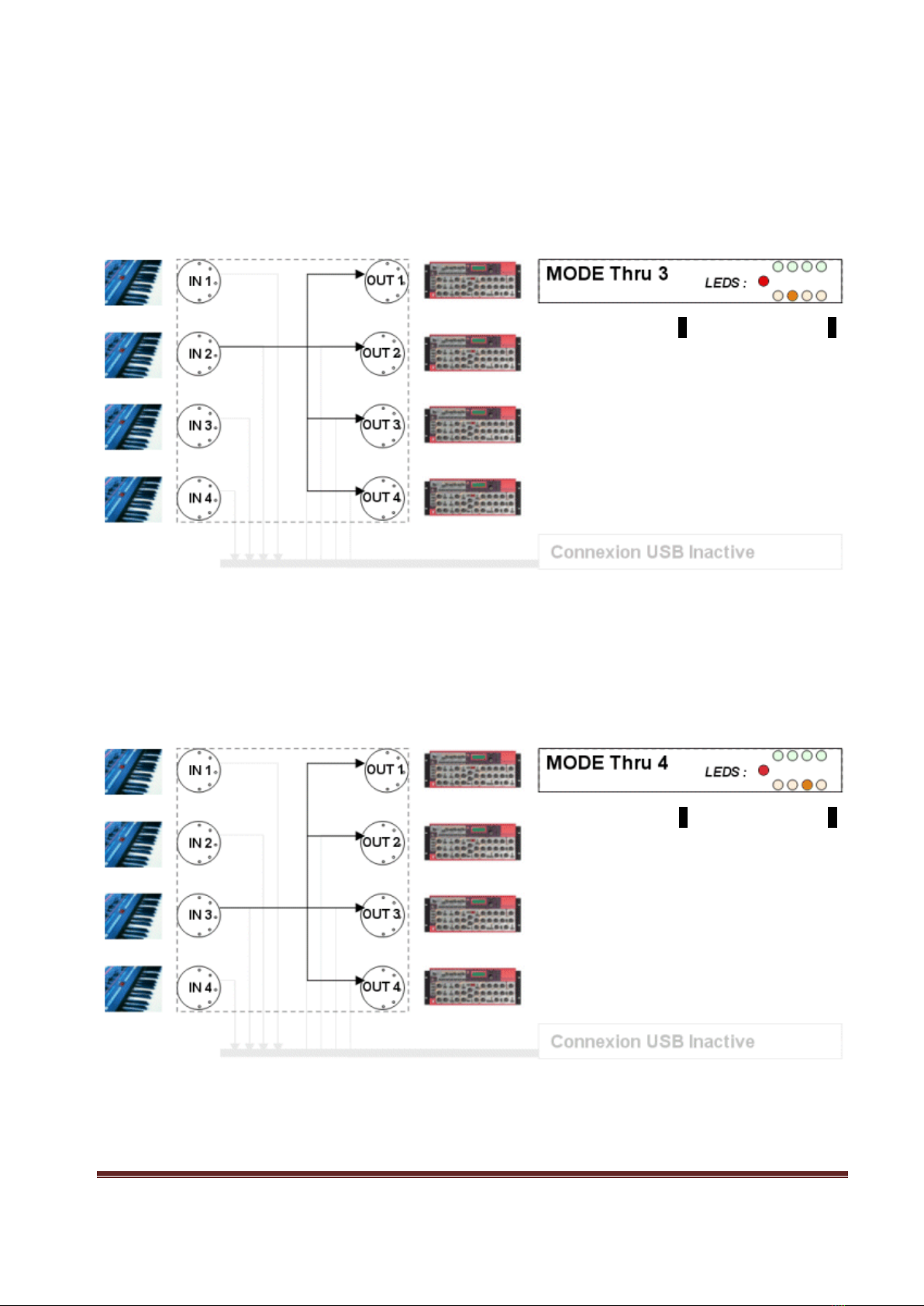

MODE THRU 3

MODE THRU 4

Dans ce mode, l'entrée 2est reliée aux 4

sorties.

Le voyant d'entrée 2 ainsi que les 4 voyants

de sortie sont allumés.

Après 2 à 3 secondes, les 4 voyants de sortie

sont éteints (le voyant d'entrée 2 reste

allumé)

Les voyants de sortie s'allument en fonction

des données MIDI entrantes.

Dans ce mode, l'entrée 3est reliée aux 4

sorties.

Le voyant d'entrée 3 ainsi que les 4 voyants

de sortie sont allumés.

Après 2 à 3 secondes, les 4 voyants de sortie

sont éteints (le voyant d'entrée 3 reste

allumé).

Les voyants de sortie s'allument en fonction

des données MIDI entrantes.

Illustrations et photos non contractuelles

Actual product(s) may differ from illustrations/photographs used

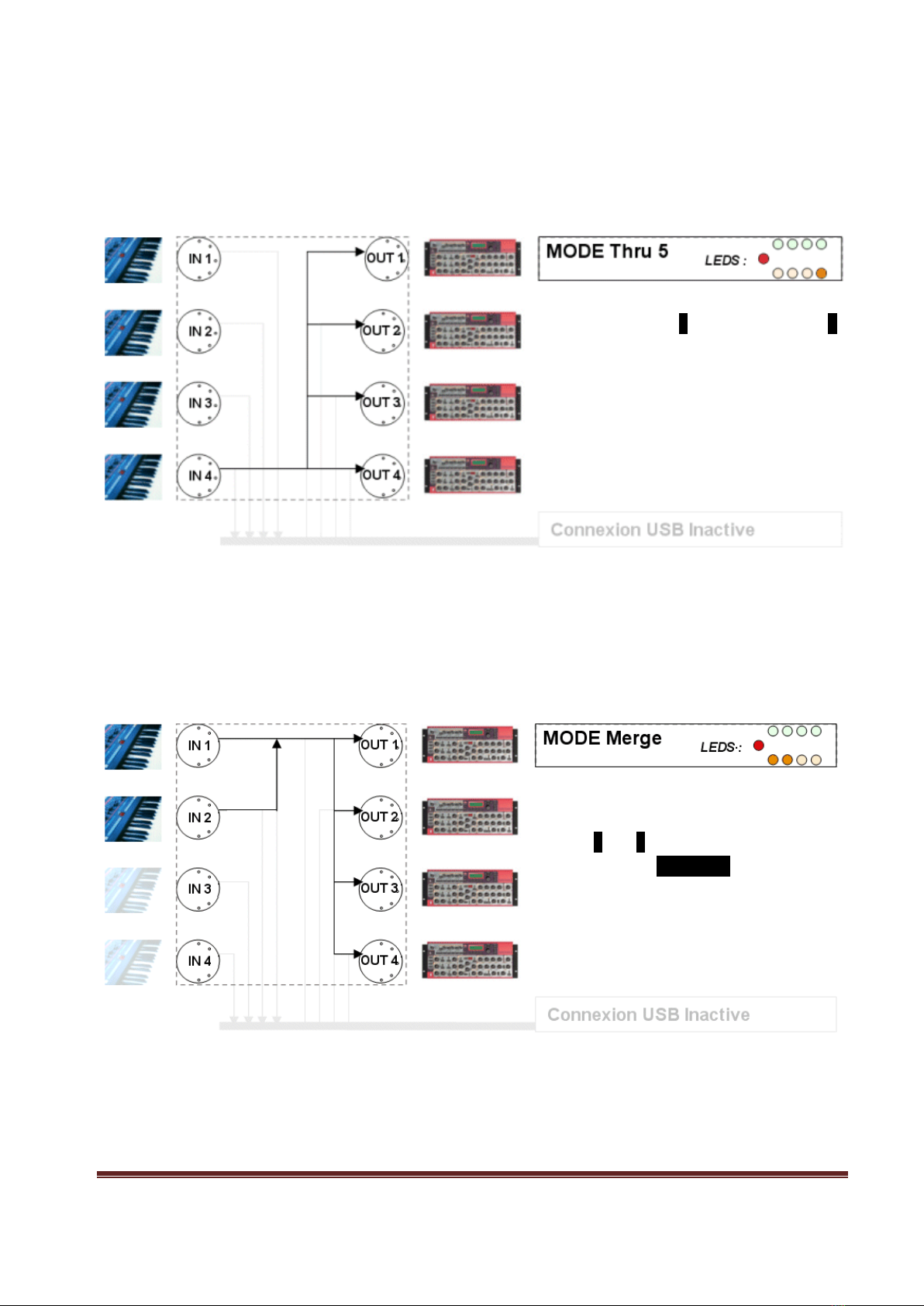

MODE THRU 5

MODE MERGE

Attention : l'interface étant alimentée par la connexion USB, les modes THRU ne

fonctionnent que lorsque l'interface est connectée à l'ordinateur, ou alimentée par un

adaptateur secteur USB (non fourni).

Dans ce mode, les données des entrées

1et 2sont mélangées (merged en

anglais) et envoyées vers les sorties 1, 2,

3 et 4

La connexion USB avec le PC est inactive

Dans ce mode, les données des entrées 1

et 2sont mélangées (merged en anglais)

et envoyées vers les sorties 1, 2, 3 et 4

La connexion USB avec le PC est inactive

Illustrations et photos non contractuelles

Actual product(s) may differ from illustrations/photographs used

3. Configuration minimum requise :

PC

Windows XP, Vista ou supérieur

- Processeur Intel Pentium 4 ou équivalent (AMD)

- Carte mère avec chipsets Intel ou VIA recommandée

- Un port USB disponible

- 256 Mo de mémoire vive

Mac

Mac OS 10.1 ou supérieur

- Processeur G3 ou supérieur (ne fonctionne pas sur PowerBook G3)

- Un port USB disponible

- 256 Mo de mémoire vive

Illustrations et photos non contractuelles

Actual product(s) may differ from illustrations/photographs used

________________________________________________________________________________

_____________________________________________________________________________

Illustrations et photos non contractuelles

Actual product(s) may differ from illustrations/photographs used

Safety Informations

Thank you for purchasing this digital appliance. To ensure perfect operation and security, please read the

manual carefully and retain it for future reference. This manual can be downloaded from our site.

CAUTION

Risk of electric shock

Do not open!

Precautions

The lightning flash with the arrowhead symbol in an equilateral triangle is intended to alert the user to the

presence of non-insulated “dangerous voltage” inside the appliance that may be of sufficient magnitude to

constitute a risk of electric shock.

.

The exclamation mark within an equilateral triangle is intended to alert the user to the presence of important

operating and maintenance (servicing) instructions in the literature accompanying the product.

Important instructions

1. Read these instructions.

2. Retain these instructions.

3. Heed all warnings.

4. Follow all instructions..

5. Do not use this appliance near water.

6. Clean only with a dry cloth.

7. Do not block any of the ventilation openings that were installed in accordance with the manufacturer’s instructions.

8. Do not install near any heat sources such as radiators, heat registers, stoves, or other appliances (including

amplifiers) that produce heat.

9. Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades with one

wider than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or the

third prong is provided for your safety. If the plug provided does not fit into your outlet, consult an electrician to

ensure replacement of the obsolete outlet.

10. Protect the power cord from being walked on or pinched, particularly at plugs, convenience receptacles, and the

point where it exits from the appliance.

11. Only use attachments/accessories specified by the manufacturer.

12. Use only with the cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the

appliance. If using a cart, be careful when moving the cart/appliance combination to avoid injury from tip- over

(Figure 1).

13. Unplug this appliance during lightning storms or when unused for long periods of time.

14. Refer all servicing to qualified service personnel. Servicing is required when the appliance has been damaged in any

way, for example, the power-supply cord or plug is damaged, liquid has been spilled or objects have falle inside the

appliance, the appliance has been exposed to rain or moisture, does not operate normally, or has been dropped.

WARNING: To reduce the risk of fire or electric shock, do not expose this appliance to rain or moisture.

CAUTION: The appliance should not be exposed to drips or splashes of water. Objects filled with liquids,

such as vases, should not be placed on the appliance.

This logo indicates that the product can be recycled after it has been used. Please do not dispose of the

product with your normal household waste. Return the product to the shop where you purchased it or

place it in the designated recycling container.

Illustrations et photos non contractuelles

Actual product(s) may differ from illustrations/photographs used

1 - Introduction to the "Prodipe 4i4o + Merge 2i4o" MIDI USB interface

The MIDI USB Prodipe 4i4o is a convenient 4 in / 4 out, 64 channels, USB MIDI interface for

PC and Mac computers. With the MIDI USB Prodipe 4i4o you can obtain perfect MIDI

timing and performance at an extremely affordable price.

Features:

- 4 MIDI inputs and 4 MIDI outputs (64 MIDI channels)

- Merge function 2 ins -> 4 outs included

- Perfect MIDI timing

- High-speed connection to USB-equipped PC or Macintosh computers

- USB-powered; required no external power supply

- Compact size

- Compatible with Windows XP, Vista, 7 and Mac OSX or better

- True plug-n-play, users do not need to install driver for Windows XP, Vista, 7 and Mac

OSX

2 - Using the "MIDI Prodipe USB 4x4" interface

USB / "MIDI THRU" mode switch button

This button lets you chose one of the 6operating modes of the interface (one USB mode

and 4 Midi Thru modes)

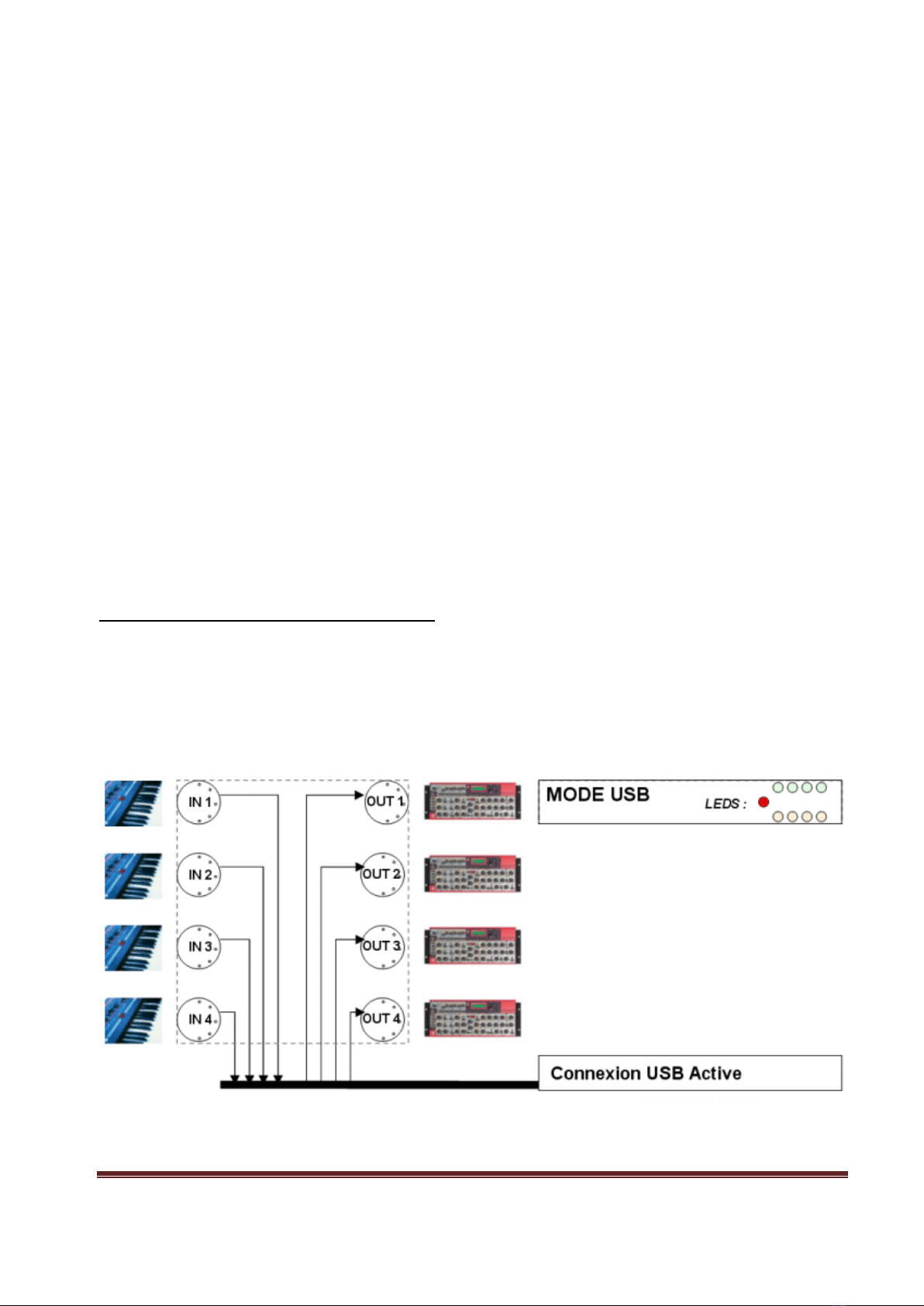

USB MODE

When you select this mode, Prodipe 4i4o

MIDI USB will be working as a basic MIDI

interface. This is the normal operation

mode. MIDI signals from your sequencer

applications will be sent out and can be

recorded via the in and outputs of Prodipe

4i4o MIDI USB. When the device is

connected with computer’s USB port, it is in

the USB mode and the red LED will light.

Illustrations et photos non contractuelles

Actual product(s) may differ from illustrations/photographs used

MODE THRU 1

MODE THRU 2

In this mode, each input is connected to

its corresponding output:

input 1is connected to output 1

input 2is connected to output 2

input 3is connected to output 3

input 4is connected to output 4

All leds are lighted.

In this mode, input 1is connected to the

4outputs.

Input Led 1 and all 4 outputs Leds are

lighted.

After 2 or 3 seconds, the output leds are

turned off (input led remains on).

Output leds are lighted when MIDI input

datas are received.

Illustrations et photos non contractuelles

Actual product(s) may differ from illustrations/photographs used

MODE THRU 3

MODE THRU 4

In this mode, input 2is connected to the 4

outputs.

Input Led 1 and all 4 outputs Leds are

lighted.

After 2 or 3 seconds, the output leds are

turned off (input led remains on).

Output leds are lighted when MIDI input

datas are received.

In this mode, input 3is connected to the 4

outputs.

Input Led 1 and all 4 outputs Leds are

lighted.

After 2 or 3 seconds, the output leds are

turned off (input led remains on).

Output leds are lighted when MIDI input

datas are received.

Illustrations et photos non contractuelles

Actual product(s) may differ from illustrations/photographs used

MODE THRU 5

MERGE MODE

Please keep in mind that THRU Mode only works when your computer is turned on as it

need to be powered via USB port, or an external USB power adaptor (not included).

In this mode, input 4is connected to the 4

outputs.

Input Led 1 and all 4 outputs Leds are

lighted.

After 2 or 3 seconds, the output leds are

turned off (input led remains on).

Output leds are lighted when MIDI input

datas are received.

In this mode, all datas coming from

inputs 1and 2are mixed (merged) and

sent to outputs 1, 2, 3 et 4

The USB connection with the computer is

inactive.

Illustrations et photos non contractuelles

Actual product(s) may differ from illustrations/photographs used

3- Minimum System Requirements:

PC: Windows XP, Vista ou higher

- Intel Pentium CPU or equivalent AMD CPU minimum

- Motherboard with Intel series chipsets or VIA chipsets recommended

- One available USB port

- More than 256MB of RAM

Mac:Mac OS 10.1 or higher only

- Macintosh with G3 or better processor (except the original PowerBook G3)

- One available USB port

- More than 256MB of RAM

Illustrations et photos non contractuelles

Actual product(s) may differ from illustrations/photographs used

________________________________________________________________________________

_____________________________________________________________________________

Illustrations et photos non contractuelles

Actual product(s) may differ from illustrations/photographs used

IPE Music

20, rue Clément ADER

Z.A. Les Gloriets

85340 OLONNE SUR MER

France

www.prodipe.com

Illustrations et photos non contractuelles

Actual product(s) may differ from illustrations/photographs used

Prodipe 4i4o + Merge 2i4o User manual

Popular Media Converter manuals by other brands
