MANUALE UTENTE –USER’S MANUAL
AMADEUS 1200
PLCC1200FCN

2
INDICE
INTRODUZIONE...............................................................................3
SPECIFICHE TECNICHE.................................................................3
NORME DI SICUREZZA...................................................................4
ISTRUZIONI PER L’ISTALLAZIONE................................................5
ATTENZIONE:..................................................................................6
APPENDICE.....................................................................................7
INTRODUCTION..............................................................................9
SPECIFICATION..............................................................................9
SAFETY INSTRUCTION................................................................10
INSTALLATION INSTRUCTION.....................................................11
APPENDIX......................................................................................13

3
INTRODUZIONE
Grazie per aver scelto il cambiacolori alogeno PLCC1200FCN.
Per un corretto e sicuro utilizzo dell’apparecchio leggere
attentamente le istruzionidi questo manuale.
Il PLCP1200 ha un design moderno ed è costruito utilizzando
tecnologie avanzate
Tre canali di controllo DMX
Effetto strombo, miscelazione di colori d effetto wash
Luminosità della lampada variabile linearmente
Segnale di controllo DMX-512
SPECIFICHE TECNICHE
VoltAC220V/50Hz
Potenza assorbita1320W
Lampada220 V 1200W G22
Resistenza!0
Segale di controllo3 canali
Colori5 Colori +bianco, miscelazione dei colori
Filtri temperaturanormale 5600K, alto 6000K, basso 3200K
Dimensioni450mm×350mm×230mm
Peso30 Kg

4
NORME DI SICUREZZA
•La manutenzione deve essere eseguita da personale
qualificato
•Non accendere l’apparecchio senza la lampada
•Non connettere a tensioni differenti da quelle indicate
•Non usare lampade di tipo differenti a quelle indicate
•Durante il normale utilizzo la lampada diviene molto calda
•Non posizionare vicino a materiale infiammabile
•La minima distanza fa l’apparecchio e la superficie illuminata
deve essere non minore di 1 m
Apparecchio sotto
tensione
Lampada molto
calda

5
ISTRUZIONI PER L’ISTALLAZIONE

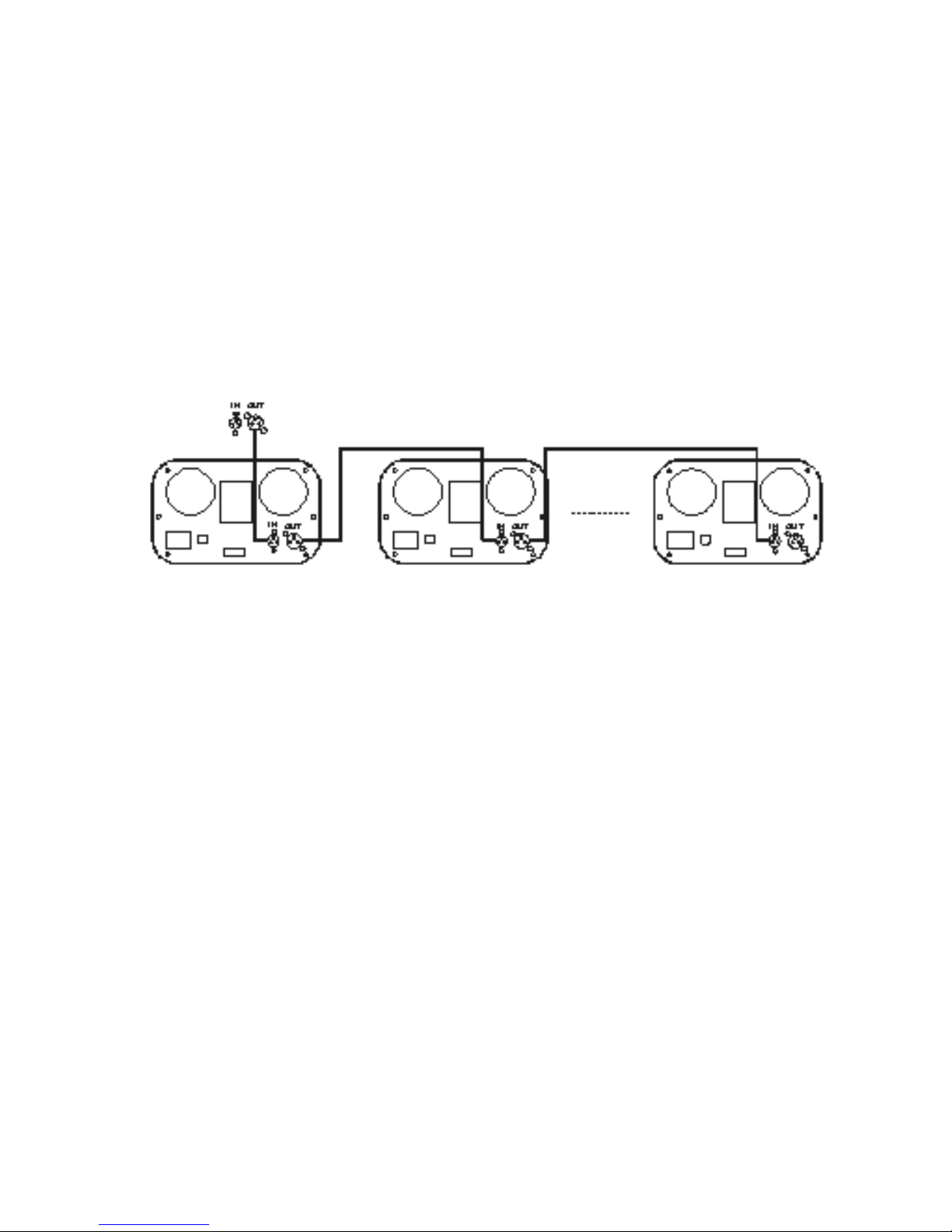

•Connessione in una catena DMX
•Prima di utilizzare l’apparecchio per la prima volta assicurarsi che
non vi siano danni causati dal trasporto
•Il personale che istalla o utilizza l’apparecchio deve essere
qualificato
•Il PLCC1200FCN deve essere utilizzato al coperto. La
temperatura ambiente non deve superare i 35 C
•Prima di sostituire la lampada assicurarsi che l’alimentazione sia
disconnessa e che la stessa si sia raffreddata.
•Per sostituire la lampada aprire il coperchio superiore, svitareil
coperchio della lampada sostituire la stessa (fare attenzione a
non toccare il bulbo direttamente con le mani), reinserire il
coperchio e serrare le viti.
Linea
Linea
Centralina

6
•Istallare l’apparecchio in un punto ventilato.
•Assicurarsi che il filo giallo/verde sia connessoa terra
ATTENZIONE:
Per installazioni in cui il cavo di segnale deve percorrere lunghe
distanze o dove vi sono disturbi elettrici, per esempio in discoteca,
è consigliato l’uso di una terminazione DMX. Il terminatore DMX è
semplicemente un connettore XLR con collegato ad esso una
resistenza da 120Ω(Ohm) tra i piedini 2 e 3. La resistenza viene
innestata nella presa DIGITAL THRU dell’ultimo proiettore della
catena
FUNZIONI DEI CANALI DMX
CANALE
DESCRIZIONE
CH1
DIMMER
0-100%
CH2
STROBO
Da lento a veloce
CH3
RUOTA COLORI 1
Rosso
Blu
Giallo
Verde
Magenta
Effetto Rainbow
CH4
RUOTA COLORI 2
Rosso
Ciano
Filtro temp. 3200K
Filtro temp. 6000K
Arancione
Effetto Rainbow

7
APPENDICE
Indirizzo iniziale e settaggio degli switch
No.
No. of
Light
Start
Address
Switch
No.
No. of
Light
Start
Address
Switch
1
1
1
1
31
31
91
1-2-4-5-7
2
2
4
3
32
32
94
2-3-4-5-7
3
3
7
1-2-3
33
33
97
1-6-7
4
4
10
2-4
34
34
100
3-6-7
5
5
13
1-3-4
35
35
103
1-2-3--7
6
6
16
5
36
36
106
2-4-6-7
7
7
19
1-2-5
37
37
109
1-3-4-6-7
8
8
22
2-3-5
38
38
112
5-6-7
9
9
25
1-4-5
39
39
115
1-2-5-6-7
10
10
28
3-4-5
40
40
118
2-3-5-6-7
11
11
31
1-2-3-4-5
41
41
121
1-4-5-6-7
12
12
34
2-6
42
42
124
3-4-5-6-7
13
13
37
1-3-6
43
43
127
1-2-3-4-5-
6-7
14
14
40
4-6
44
44
130
2-8
15
15
43
1-2-4-6
45
45
133
1-3-8
16
16
46
2-3-4-6
46
46
136
4-8
17
17
49
1-5-6
47
47
139
1-2-4-8
18
18
52
3-5-6
48
48
142
2-3-4-8
19
19
55
1-2-3-5-6
49
49
145
1-5-8
20
20
58
2-4-5-6
50
50
148
3-5-8

8
21
21
61
1-3-4-5-6
51
51
151
1-2-3-5-8
22
22
64
7
52
52
154
2-4-5-8
23
23
67
1-2-7
53
53
157
1-3-4-5-8
24
24
70
2-3-7
54
54
160
6-8
25
25
73
1-4-7
55
55
163
1-2-6-8
26
26
76
3-4-7
56
56
166
2-3-6-8
27
27
79
1-2-3-4-7
57
57
169
1-4-6-8
28
28
82
2-5-7
58
58
172
3-4-6-8
29
29
85
1-3-5-7
59
59
175
1-2-3-4-6-8
30
30
88
4-5-7
60
60
178
2-5-6-8

9
INTRODUCTION
Thank you for selecting the 1200W PLCC1200FCN. In the sake
of your safety and better use of this product, please read this user’s
menu carefully and observe the rules strictly to protect yourself and
others from lamp explosion.
1200W Colour-Changer adopts advanced designing and
processing. There are 3 control channels, separated strobe flash in
this light to generate 12 colours, strobe, colour mixing and wash
effect. The brightness of the lamp can be adjusted linearity.
Adopting international standard DMX512 signal, is a high-tech
product.
SPECIFICATION
•Voltage: AC230V/50Hz AC120V/ 60Hz
•Power : 1320W
•Lamp : 1200W Lamp G22
•Resistance : >2M
•Control Channels: 3 channel
•Control Signal: International Standard DMX512 Signal
•Colour Temperature: Normal 5600K -High 6000K -Low
3200K

10
•Colour Effect-5 Colours + White Colour mixing effect and wash
effect
•Size: 450mm × 350mm × 230mm
•Net Weight: 17Kg
SAFETY INSTRUCTION
High Temperature Lamp
Avoid Current-Passing
•Inquiry a qualified maintainer before you maintain the product
•Let the light power off before you install the lamp or move the
equipment
•Don’t use the different power voltage and different kinds of lamp.
•During use this light, it may generate high temperature to cause
danger. Please don’t put any inflammable or explosive material
near the equipment, don’t touch the light directly by hand
•Make sure the distance of the equipment and is over 1 meter
•Don’t look at the lamp directly to avoid eyes injury

11

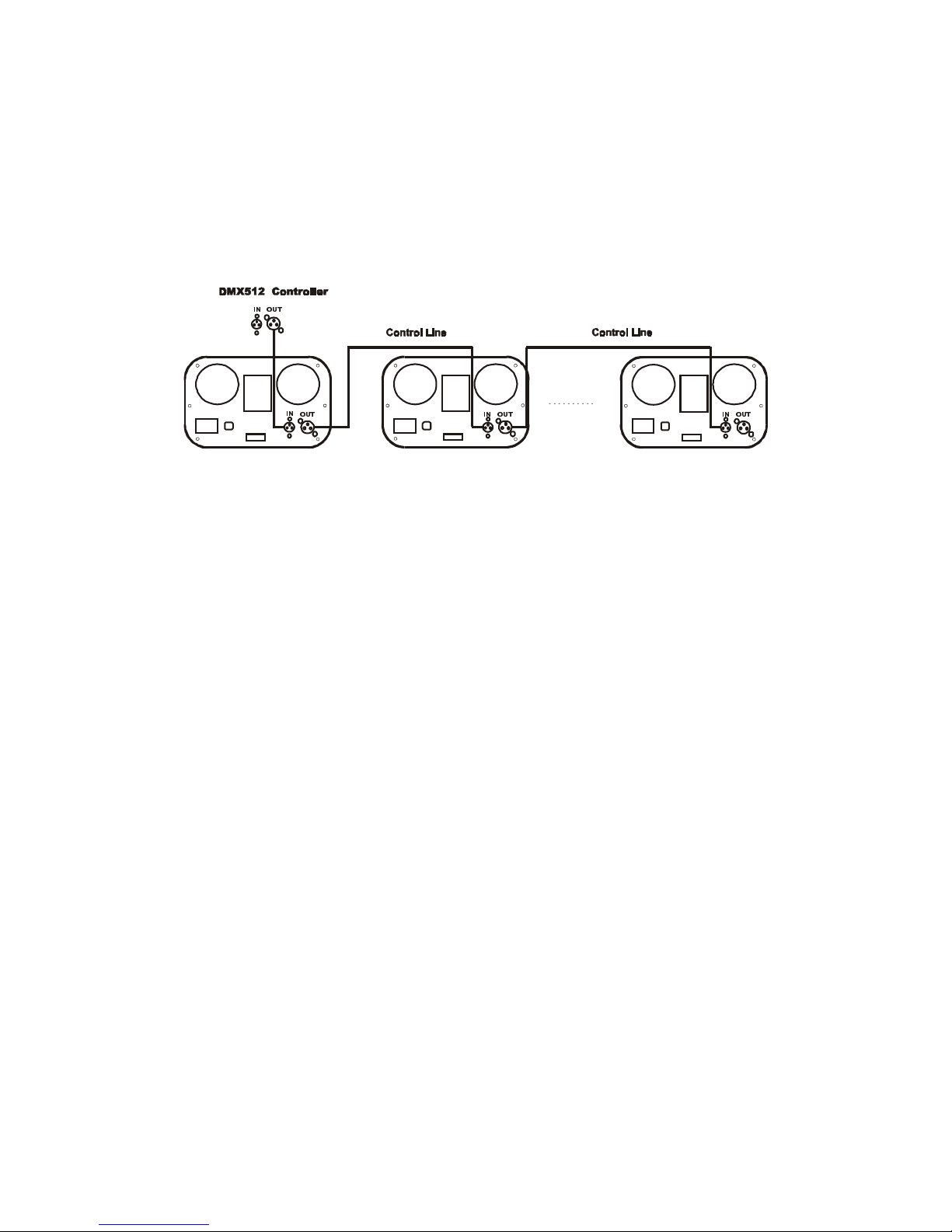

INSTALLATION INSTRUCTION
The First Light
The Second Light
The N light
,1
,1
,1
287
287
287
,1
287
- - - - - - - - - - -
•This product is suitable for indoor use only, the operation
temperature must be below 35C
•The person who install, operate and maintain this product must
be familiar with the functions of the light. Most of damage are
conducted by irregular operation.
•Please open and inspect the equipment when use it at first time
to find if there is any damage caused by transportation
•Before replace the lamp, please make sure the power is off and
the lamp is cold (the temperature of the lamp could be over
200C)
•Open the maintaining lid, then open the lamp lid, replaces the
lamp. In the meantime, please don’t touch the lamp directly by
hand
•Cover the lamp lid and fasten the screws.

12
•Please adjust the flying rings to a suitable position, and then use
the screws to fix it.
•Please install the light in a ventilate environment, Please check if
the fan and fan gird are blocked
•Make yellow/green line safely connect with ground
Caution: Please remember the signal output of the last light should
be connected with the terminal plug. This plug adds a resistance
around 120between the second and the third pin of CANON plug.
Use this circuit could avoid the signal reflection which is caused by
DMX512.
CONTROL CHANNELS
There are 4 control channels in PLCC1200FCN. This light adopts
international standard DMX512 signal. The contents are as follow:
CHANNEL
DESCRIPTION
CH1
DIMMER
0-100%
CH2
STROBE
Slow ÆFast
CH3
COLOR WHEEL 1
Red
Blue
Yellow
Green
Magenta
Rainbow Effect
CH4
COLOR WHEEL 2
Red
Cyan
Temp. Filter 3200K
Temp. Filter 6000K
Orange
Rainbow Effect

13
The transformation between 3 cores and 5 cores XLR control outlet
(plug)
The following figure is the connecting method of 3 core and 5 core
XLR control outlet (plug)
APPENDIX
Address Code Switch Setting
No.
No. of
Light
Start
Address
Switch
No.
No. of
Light
Start
Address
Switch
1
1
1
1
31
31
91
1-2-4-5-7
2
2
4
3
32
32
94
2-3-4-5-7
3
3
7
1-2-3
33
33
97
1-6-7
4
4
10
2-4
34
34
100
3-6-7
5
5
13
1-3-4
35
35
103
1-2-3--7
6
6
16
5
36
36
106
2-4-6-7
7
7
19
1-2-5
37
37
109
1-3-4-6-7
8
8
22
2-3-5
38
38
112
5-6-7
9
9
25
1-4-5
39
39
115
1-2-5-6-7
10
10
28
3-4-5
40
40
118
2-3-5-6-7
11
11
31
1-2-3-4-5
41
41
121
1-4-5-6-7
12
12
34
2-6
42
42
124
3-4-5-6-7
13
13
37
1-3-6
43
43
127
1-2-3-4-5-6-7
14
14
40
4-6
44
44
130
2-8

14
15
15
43
1-2-4-6
45
45
133
1-3-8
16
16
46
2-3-4-6
46
46
136
4-8
17
17
49
1-5-6
47
47
139
1-2-4-8
18
18
52
3-5-6
48
48
142
2-3-4-8
19
19
55
1-2-3-5-6
49
49
145
1-5-8
20
20
58
2-4-5-6
50
50
148
3-5-8
21
21
61
1-3-4-5-6
51
51
151
1-2-3-5-8
22
22
64
7
52
52
154
2-4-5-8
23
23
67
1-2-7
53
53
157
1-3-4-5-8
24
24
70
2-3-7
54
54
160
6-8
25
25
73
1-4-7
55
55
163
1-2-6-8
26
26
76
3-4-7
56
56
166
2-3-6-8
27
27
79
1-2-3-4-7
57
57
169
1-4-6-8
28
28
82
2-5-7
58
58
172
3-4-6-8
29
29
85
1-3-5-7
59
59
175
1-2-3-4-6-8
30
30
88
4-5-7
60
60
178
2-5-6-8

PROEL S.p.A.
(World Headquarters –Factory)
Via alla Ruenia 37/43
64027 Sant’Omero (TE) –Italy
Tel. [phone]
Fax. [phone]
e-mail: [e-mail]
www.proelgroup.com
