OPERATING INSTRUCTIONS
BEDIENUNGSANLEITUNG

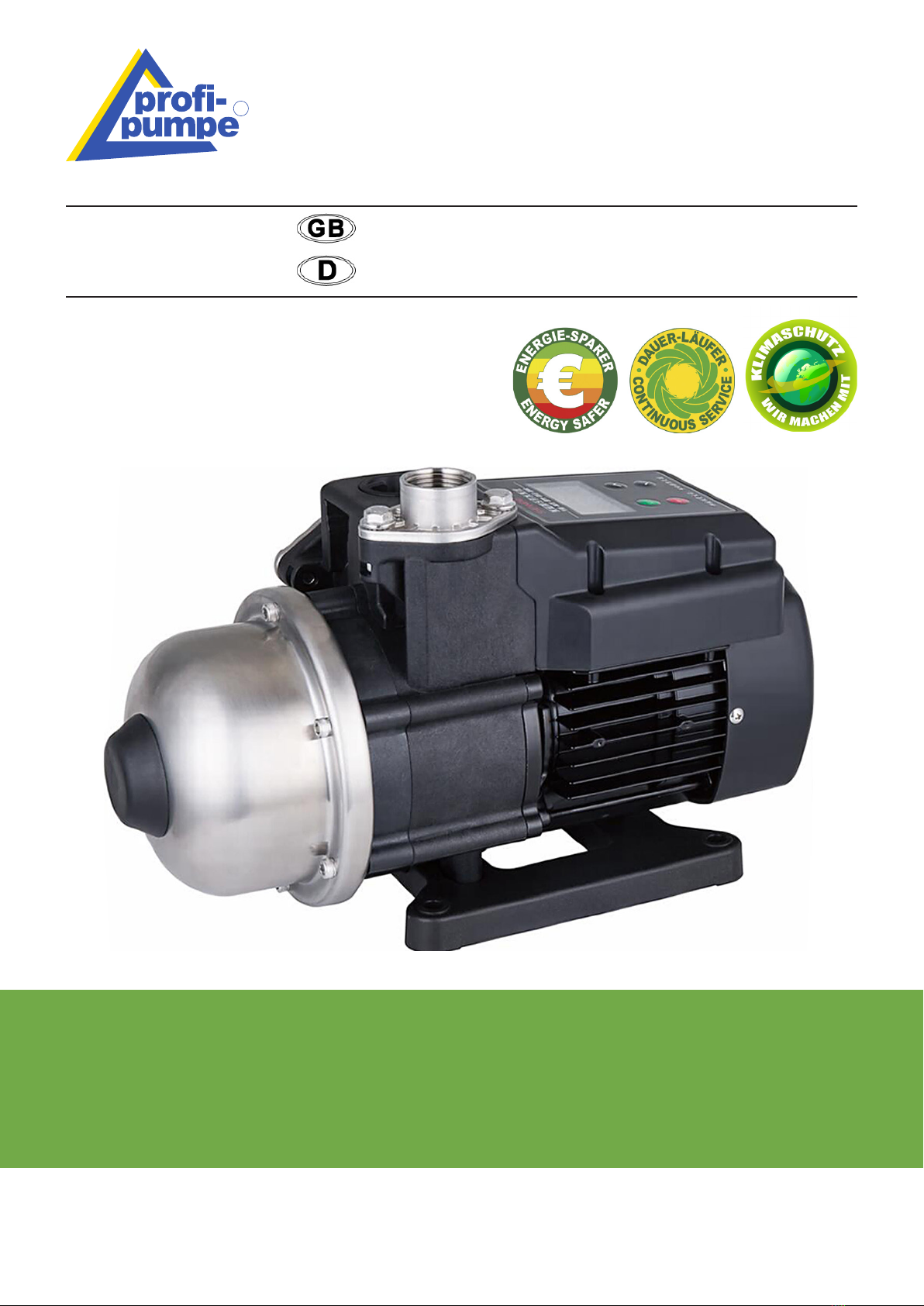

INVERTER-AUTOMATIC WATER BOOSTER PUMP
HAUSWASSERWERK-INVERTER 2
(HW01115)
Version 21.09.
de
Energie sparen!
Kosten senken!
Innovation nutzen!
INVERT-TECH 2

2. IN GENERAL
The pumps in the catagorie Centrifugal Pumps are developed according to the newest stand of
technology, manufactured with much care and go under strict intensive controls.
The pumps have been optimized by us especially for the special requirements for circulating
and ltering large volumes of water. Make sure after unpacking the pump that the data given
on the type label agree with the included operating instructions. In the case of doubt the pump
is not to be used. Transport damages are immediately to be reported to the package distributor
and to us in witten form.
3. RANGES OF APPLICATION
These pumps are made for pumping clear water (free of mud and sand, see technical data)
The pumps are made for the following ranges of application:
lIn private and in public swimming pool
lCirculating large volumes of water
lOther Clear water pumping
2 English
SAFETY INSTRUCTION AND WARNINGS
Please read the user manual
before using the device Pull power plug
Warning sign Warning of electrical voltage
1. INTRODUCTION
We would like to congratulate you on the purchase of our pump. We appreciate your trust.
That‘s why funtional security and operational safety stands by us on rst place.
To prevent damage to persons or property, you should read this user manual
carefully. Please observe all safety precautions and instructions for proper use
of the pump. Failure to follow the instructions and safety precautions can result
in injury or property damage.
Please keep this manual with the instructions and safety instructions carefully
in order to at any time you can restore them. Please always download the latest
version of the user manual of www.pro-pumpe.de under „downloads“. This
shall always prevail.
Contents
1. Introduction .......................................................................................................................... 2
2. In general ............................................................................................................................. 2
3. Ranges of application .......................................................................................................... 2
4. Installation ........................................................................................................................... 3
5. Operation ............................................................................................................................. 3
6. Buttons and functional discription ........................................................................................ 4
7. Security tips ......................................................................................................................... 5
8. Servicing .............................................................................................................................. 5
9. Guarantee regulations ......................................................................................................... 6
10 . Recognising and repairing of mistakes ................................................................................ 6
11. Notes on Product Liability .................................................................................................... 6
12. Notes on Disposal ............................................................................................................... 7
13. EU Declaration of Conformity .............................................................................................. 7
14. Technical Data ................................................................................................................... 16

IMPORTANT!
The pumps are designed for pumping clean water and chemically non-aggressive liquids. Any
guarantee is void in case of improper use. They are not suitable for pumping ammable liquids
or for use in places where there is danger of an explosion. These pumps are intended for
private and industrial use. These pumps are designed for continuous use (without interruptions).
In continuous operation mode, the lifetime can be shortened accordingly. Never run more than 5
minutes against a closed valve pump. Pump has integrated dry run protection.
Never start and stop the pump more than 20 times per hour. When the pump clocks, any
claim under warranty is void.
Not suitable for use with solar photovoltaic panels.
English 3
4. INSTALLATION
The installation must be performed by a qualied professional.
Please, check each time before using, the electrical connections and the cables are not
damaged. Check before the installation whether the electrical connections are earthed
according to the statutory regulations and are installed. The pump is to be secured
through a RCD circuit breaker with release current of 30 mA. is technically correct, so
this warranty is void. It must be ensured that the pump is su󰀩ciently cooled during pro-
longed operation.
It is NOT recommended to perform even cable extensions or any other technical modica-
tions. The lines to the pump must be installed always steadily rising. A transfer of mechani-
cal loads or vibrations from the pump or to the pump must be eliminated through appropriate
actions (use of rubber bu󰀨ers, braided hoses, line xation, etc.). Do not reduce the suction
line.All pipe/hose connections to and from the pump must be sealed (e.g. Teon tape or sealing
cord - no hemp!). Do not reduce the suction line. All pipe/hose connections to and from the pump
must be sealed. We recommend that you implement the suction line „as one piece“ without any
interruption in order to prevent and avoid leaks. Check pump and water lines for leaks by pressure
testing min. 24 hours. Is dirt expected in the pump, an e󰀨ective pre-lter should be installed
before the pump inlet. Fill pump and suction pipe/hose with water. Please connect electrical-
ly pump with power supply. Start the pump. If necessary, the pump and the suction line must
be relled until a normal continuous operation has been established.
NOTE: Please note that a tapering of the pump connections may cause a defect in the pump. Here,
the terminal sizes specied should be strictly adhered to. With strong restriction of owthrough on
the pressure side of the pump (for example, due to clogged sand lter) water can come out of the
housing.

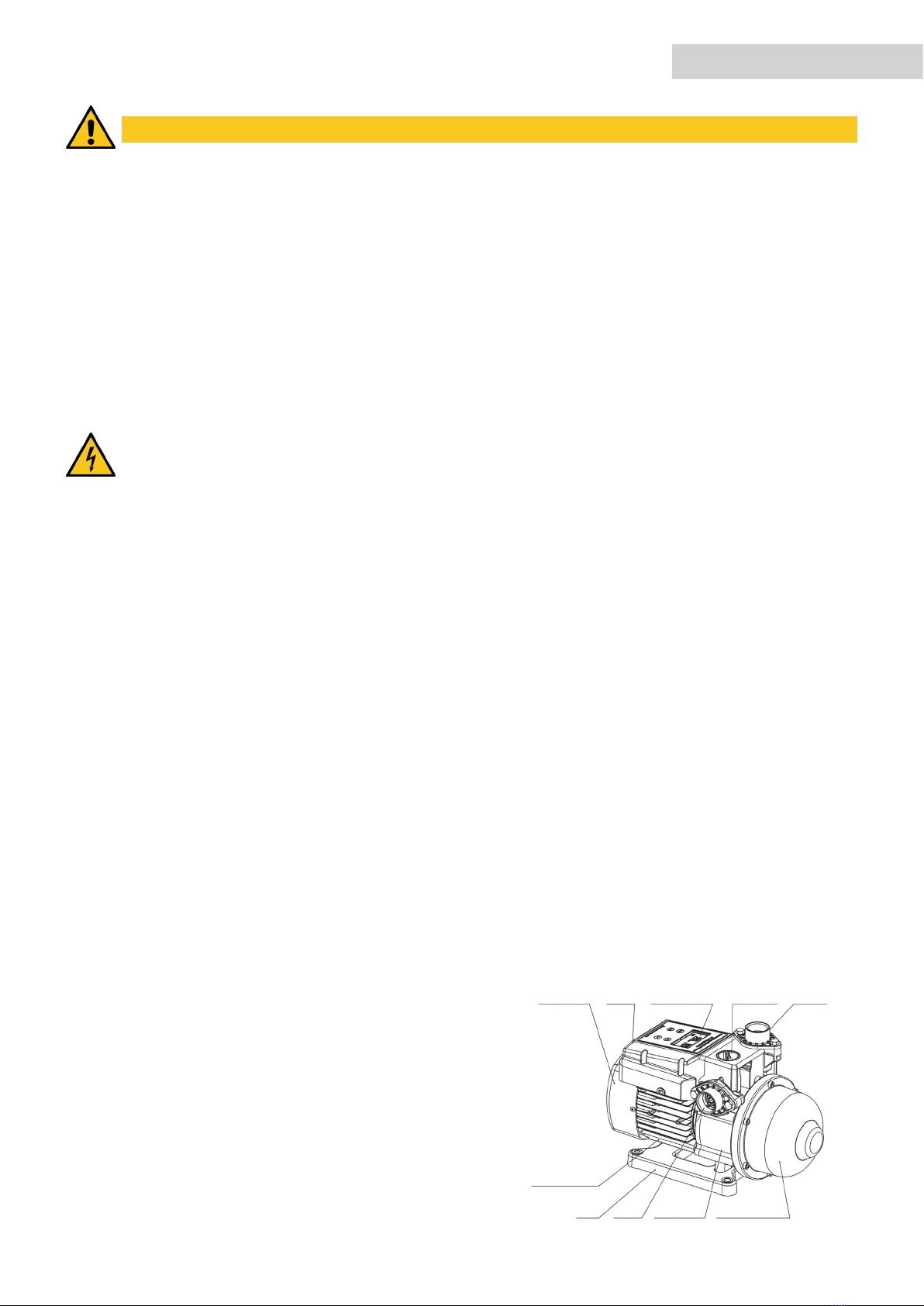

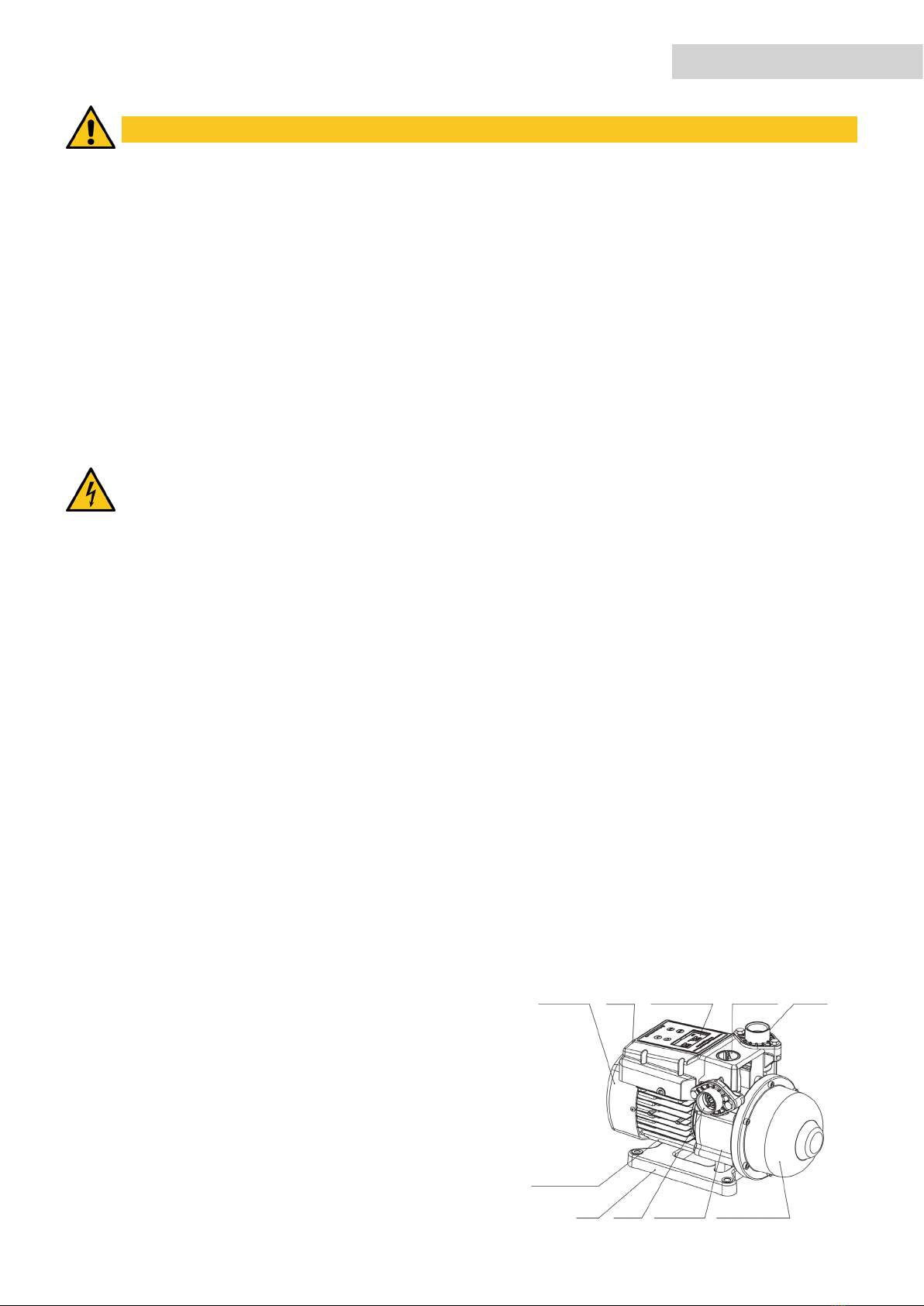

Fan cover
Permanent
magnet
motor
Cover
Base Input Pump head Pressure tank
LED display Filling pipe Outlet
5. OPERATION
l Please open the cap of the ller neck, ll in as
much water as is needed to allow it to escape
from the neck, turn the cap back in clockwise
after lling the water.
lConnect the power supply, the display shows
„3,0„ or „0.0“ bar.
l Set the pressure display range to display the set
pressure value, the power indicator lights up.
lOpen the discharge valve, press the „RUN“ but-
ton, start the pump.
lUnder all operating conditions, pressing the
„STOP“ button stops the pump.

4 English
lBy pressing the “ “ or “ “ key, the setpoint value of the working pressure can be set; a
short press of the “ “ key increases the pressure by 0.1 bar each time. A short press of the “
“ button reduces the pressure by 0.1 bar each, holding the buttons causes the pressure to
rise or fall quickly.
lOpen the water tap after setting the pressure, the control system regulates the pump accor-
ding to the water demand. Check that the pump is running normally and that the pressure
shown on the display is constant. If this is the case, the installation is complete. If you notice
any irregularities, please read the point 10. RECOGNISING AND REPAIRING OF
MISTAKES.
Key function and display description
NO. NAME Description
1 STOP-button The pump can be stopped manually, press this button to
exit the of water state.
2 RUN-button The „RUN“ button activates the operation of the pump.
3 working state Indicates that the motor is in working state.
4 Actual pressure Display the actual pressure value of the current pipe
network.
5 input power Displays the current actual input power value.
6 Motor speed Displays the current actual motor speed value.
7 Set pressure Displays the current set of pressure values, unit :bar. Indicates that the motor is in shutdown state.
The factory default setting value is 3 bar.
8 shutdown state Indicates that the motor is in shutdown state.
9 Increase button Press the button one time can increase 0.1 bar, .long time
press can increase rapidly
10 Decrease button Press the button one time can reduce 0.1 bar, long time
press can reduced rapidly.
Fault code description
NO. Code Fault cause
1 lU The network voltage is below 120V.
2 OU The network voltage is over 260V.
3 OlP Motor with short circuit or over-current problems.
4 OLD Exceed the setcurrent or load power.
5 EH Rotor is blocked.
6 EP Open phase.
7 lP Water shortage.
8 OS Sensor fails or the sensor is not detected.
9 OC Temperature is higher than the set protection temperature.
10 OCP System pressure is higher than the maximum range of the
sensor.
11 EAA The code displayed when communication failure between
drive control plate.
12 LL The code displayed when the system continues to operate
for more 4 hours (or more than set working hours).
6. BUTTONS AND FUNCTIONAL DISCRIPTION

English 5
7. SECURITY TIPS
lObey absolutely valid regulations on the electrical security
lNever run pump dry
l Pumping inammable, as well as all other aggressive liquids is prohibited
lPay attention to the medium temperature max. 35°C
lNever pull the pump on the electrical cable or pressure hose
lAvoid cross section narrowing
lPay attention to the given particle size
lDuring longer unused times, clean the pump, wash it out with clear water, dry and store it
at room temperature
l Test wells for enough owing water (dry run danger)
lThe pump is to be secured through a RCD circuit breaker with a release current of 30 mA.
lThe electrical connections are always to be carried out by an authorised professional
lThe pump may be used by children aged 8 years and above as well as persons with reduced
physical, sensory or mental abilities or those who lack skills, experience and knowledge only if
they are supervised. These aforementioned persons should only use the appliance while adhe-
ring to safe instructions and resulting dangers.
lCleaning and maintenance must not be carried out by children without supervision.
lUnder certain cirumstances, it is possible that that contamination of water is caused by leakage.
THE MANUFACTURER EXPLAINS:
lTo take over no responsibility in the case of accidents or damages on the basis of careless-
ness or disregard to the instructions in this book.
lTo reject every responsibility for the damages which originate from the improper use of the
pump.
8. SERVICING
It must be regularly checked the pump lter and clean if necessary. The service inter-
vals are based on the respective usage. We recommend a weekly control in much dirt
accumulation, if necessary daily inspection. Under normal pumping conditions the pump
requires no servicing.
With abrasive materials like sand the servicing duration can become shorter.
The following controls should be carried out regularly:
lIntactness of the electric cable
lPre-pressure in the pressure tank (approx. 1.6 - 2.0 bar)
lThat the connection hoses are not bent or broken
lCleanness of the pump medium
Moreover, the pump should be emptied with risk of frost, be washed out with clear water
and stored dry.

6 English
9. GUARANTEE REGULATIONS
For all manufacturing and material defects, the statutory warranty applies. In these cases we
take the replacement or repair of the pump. Shipping costs shall be borne by our company,
except as required by law. Please report the warranty on our service platform
www.pro-pumpe.de/information.php. We will inform you how to proceed with case-related.
Returns please su󰀩cient postage. Unfortunately not prepaid returns can not be accepted
because they are ltered out before delivery. Our service we provide in Germany.
The warranty does not cover:
l Material wear (sealing rings, impeller wheels, impeller chambers)
l Unjustied interventions or changes in the pump
l Damages by sel󰀨ault
lImproper servicing and improper use
lDRY RUNNIG (Also partially!) of the pump
Moreover, we give no damage compensation for secondary damages!
10. RECOGNISING AND REPAIRING OF MISTAKES
11. NOTES ON PRODUCT LIABILITY
We point out, that we are only liable for damages under the Product Liability Act, which are
caused by our units if no changes were made to the equipment. If repairs are carried out by our
authorized service, we are only liable if original spare parts and accessories were used.
Problem Possible cause Solution
Pump runs, no wa-
ter is being pumped
/ Highly uctuating
pressure
Air in the suction line Check suction line and connec-
tions for vacuum tightness
Air in the system (cannot escape)
Air in the system must be let out /
Press RUN key several times for a
few minutes
Impeller wheel is blocked Impeller wheel must be cleaned
Pump does not start
or switches itself o󰀨
Engine guard has switched the
pump o󰀨 Pump needs to be cooled
No electricity Check electrical connections
Pump runs, Pump
capacity slows down
or stops
Pump does not suck in water Install pump lower
Hose connections systems have
a leak Check hose connection systems
Impeller wheel is worn down Change impeller wheel
Filter has become dirty Clean lter

12. NOTES ON DISPOSAL
Electro devices of our company, labeled with the symbol of the crossed trash bin, are
not permitted to be disposed in your household garbage. We are registered at the
German registration department EAR under the WEEE-No. DE25523173.
This symbol means, that you’re not allowed to treat this product as a regular
household waste item – it has to be disposed at a recycling collection point of electri-
cal devices. This is the best way to save and protect our earth.
THANK YOU FOR YOUR SUPPORT!
13. EU DECLARATION OF CONFORMITY
The undersigned 1A Pro Handels GmbH, Unterriethstr. 37, 65187 Wiesbaden conrms, that
the products placed on the market execution referred to the relevant regulations below, the rele-
vant EU directives and harmonized corresponds to the EU standard for security.
This declaration is valid insofar as no changes to the product are made.
Low Voltage Directive (2006/95/EC)
EC Electromagnetic compatibility directive (2014/30/EU)
The following harmonized standards:
EN 60335-2-41:2003 + A1:2004 + A2:2010
EN 60335-1:2012 + A11:2014 + A13:2017
EN 62233:2008
Wiesbaden, 1st December 2020
ppa. Peter Neumüller
English 7

2. ALLGEMEINES
Die Pumpen sind nach dem neuesten Stand der Technik entwickelt, mit größter Sorgfalt gefertigt
und unterliegen strengen Qualitätskontrollen.
Die Pumpen wurden von uns insbesondere für die speziellen Anforderungen zur Umwälzung und
Filterung großer Wassermengen optimiert. Vergewissern Sie sich nach dem Auspacken, dass
die auf dem Typenschild und in der Einbauanleitung angegebenen Daten mit den vorgesehenen
Betriebsbedingungen übereinstimmen. Im Zweifelsfall ist der Betrieb zu unterlassen.
Transportschäden sind unverzüglich dem Speditionsunternehmen und uns schriftlich mitzuteilen.
3. ANWENDUNGSBEREICHE
Die Pumpe ist zur Förderung von Klarwasser (kein Schmutzwasser), frei von abrasiven Be-
standteilen (Sand, Schlamm, aggressive chemische Substanzen), vorgesehen. Das Wasser
muss ggf. bis auf 0,2 mm Partikelgröße vorgeltert werden. Für folgende Anwendungsbereiche
eignet sich die Pumpe:
l in privaten, sowie in ö󰀨entlichen Schwimmbecken
l Umwälzen von großen Wassermengen
l Sonstige Klarwasserförderung
SICHERHEITSHINWEISE UND WARNUNGEN
Bitte lesen Sie vor Inbetriebnahme der
Pumpe die Bedienungsanleitung Netzstecker ziehen
Allgemeines Warnzeichen Warnung vor elektrischer Spannung
1. VORWORT
Zum Kauf unserer Pumpe möchten wir Sie recht herzlich beglückwünschen. Wir wissen Ihr
Vertrauen zu schätzen. Aus diesem Grund stehen bei uns Funktions- und Betriebssicherheit an
erster Stelle.
Um Personen- und Sachschäden zu vermeiden, lesen Sie die vorliegende Bedie-
nungsanleitung bitte aufmerksam durch. Bitte beachten Sie alle Sicherheitshinweise
und Anweisungen zum sachgemäßen Gebrauch der Pumpe. Eine Nichtbeachtung
der Anweisungen und Sicherheitshinweise können zu körperlichen Schäden oder
zu Sachschäden führen.
Bitte bewahren Sie die Bedienungsanleitung mit den Anweisungen und Sicherheits-
hinweisen sorgfältig auf, um jederzeit darauf zurückgreifen zu können.
Bitte laden Sie stets die neueste Ausführung der Bedienungsanleitung von
www.pro-pumpe.de unter „download“ herunter. Diese ist stets maßgebend.
8 Deutsch
Inhaltsverzeichnis
1. Vorwort ................................................................................................................................ 8
2. Allgemeines ......................................................................................................................... 8
3. Anwendungsbereiche .......................................................................................................... 8
4. Inbetriebnahme .................................................................................................................... 9
5. Bedienung ........................................................................................................................... 9
6. Tasten und Funktionsbeschreibung ................................................................................... 10
7. Sicherheitshinweise ............................................................................................................ 11
8. Wartung .............................................................................................................................. 11
9. Garantiebestimmungen ..................................................................................................... 12
10. Erkennen und Beheben von Fehlern ................................................................................. 12
11. Hinweise zur Produkthaftung ............................................................................................. 12
12. Entsorgungshinweise ........................................................................................................ 12
13. EU-Konformitätserklärung ................................................................................................. 13
14. Technische Daten .............................................................................................................. 16

WICHTIG!
Diese Pumpen sind für das Pumpen von sauberem Wasser und chemisch nicht aggressiven
Flüssigkeiten bestimmt. Bei nicht bestimmungsgemäßem Einsatz entfällt jegliche Gewährlei-
stung. Sie sind nicht für das Pumpen von brennbaren Flüssigkeiten oder für den Betrieb an
Orten, an denen die Gefahr einer Explosion besteht, geeignet.
Diese Pumpen sind für die private und industrielle Nutzung vorgesehen. Diese Pumpen eignen
sich für die kontinuierliche Nutzung (ohne Unterbrechungen). Bei Dauerlauf-Betrieb kann die
Lebensdauer sich entsprechend verringern. Pumpe niemals mehr als 5 Minuten gegen ein ge-
schlossenes Ventil laufen lassen. Pumpe verfügt über integrierten Trockenschutz.
Pumpe niemals mehr als 20mal pro Stunde starten und stoppen. Beim Takten der Pumpe
entfällt jeglicher Anspruch auf Gewährleistung.
Nicht für Betrieb an Solar-Photovoltaikanlagen geeignet.
4. INBETRIEBNAHME
Die Installation ist von einer qualizierten Fachkraft auszuführen.
Bitte überprüfen Sie vor jeder Inbetriebnahme die elektrischen Anschlüsse sowie das Kabel
auf Unversehrtheit.
Bitte prüfen Sie vor der Installation, ob der elektrische Anschluss entsprechend der gesetz-
lichen Vorschriften geerdet und installiert ist. Achten Sie darauf, dass die Pumpe durch einen
entsprechenden FI Schutzschalter (Auslösestrom 30mA) abgesichert ist.
Es ist NICHT zu empfehlen, selbst Kabelverlängerungen oder andere technische Modikati-
onen durchzuführen. Die Leitungen zur Pumpe sind stetig steigend zu verlegen. Eine Über-
tragung von mechanischen Lasten oder Schwingungen von oder zu der Pumpe muss durch
entsprechende Maßnahmen (Gummipu󰀨er, Panzerschläuche, Leitungsxierung usw.) ausge-
schlossen werden. Wasserleitungen, insb. die Saugleitung nicht reduzieren.
Alle Leitungen zu und von der Pumpe dichtend anschließen (z.B. Teonband oder Dichtfaden - kein
Hanf!). Wir empfehlen, die Saugleitung stets „in einem Stück“ ohne Unterbrechungen auszuführen,
um Undichtigkeiten zu vermeiden. Die Pumpe- und Wasserleitungen auf Dichtigkeit mittels Druckprü-
fung mind. 24 Std. testen.
Ist mit Schmutz in der Pumpe zu rechnen, ist vor der Pumpe ein wirksamer Vorlter zu instal-
lieren. Pumpe und Saugleitung mit Wasser befüllen.Pumpe elektrisch mit Stromversorgung
verbinden. Pumpe starten. Bei Bedarf muss die Pumpe und die Saugleitung nachbefüllt wer-
den bis sich ein normaler kontinuierlicher Betrieb eingestellt hat.
HINWEIS: Bitte beachten Sie, dass eine Verengung der Pumpenanschlüsse zu einem Defekt der
Pumpe führen kann. Hier sollten die angegebenen Anschlussgrößen unbedingt eingehalten werden.
Bei starker Einschränkung des Durchußes auf der Druckseite der Pumpe (z.B. durch verstopften
Sandlter) kann Wasser aus dem Gehäuse treten.
Deutsch 9
5. BEDIENUNG
l Bitte ö󰀨nen Sie den Verschluss des Einfüllstut-
zens, füllen Sie soviel Wasser ein bis es am
Stutzen austritt, drehen Sie den Verschluss nach
dem Befüllen des Wassers wieder im Uhrzeiger-
sinn ein.
l Schließen Sie die Stromversorgung an, das Dis-
play zeigt „3,0„ ggf. „0,0“ bar.
Stellen Sie den Druckanzeigebereich ein, um
den eingestellten Druckwert anzuzeigen, die
Leistungsanzeige leuchtet.
l Ö󰀨nen Sie das Auslassventil, drücken Sie die
„RUN“-Taste, starten Sie die Pumpe.
Lüfterhaube
Permanent
Magnet-
Motor
Abdeckung
Stand-
fuß
Saug-
seite
Pumpen-
gehäuse
Drucktank
LED-Display Füllstutzen Druckseite

10 Deutsch
lDas Drücken der „STOP“-Taste beendet den Betrieb der Pumpe.
l Mit dem Drücken der „ “ oder „ “-Taste kann der Sollwert des Arbeitsdrucks eingestellt
werden, Ein kurzer Tastendruck der „ “-Taste erhöht den Druck um jeweils 0,1 bar. Ein kur-
zer Tastendruck der „ “-Taste reduziert den Druck um jeweils 0,1 bar, das Halten der Tasten
bewirkt ein schnelles anheben oder senken des Drucks.
l Ö󰀨nen Sie den Wasserhahn nach dem Einstellen des Drucks, das Steuersystem übernimmt
die Regelung der Pumpe entsprechend dem Wasserbedarf. Kontrollieren Sie, ob die Pumpe
normal läuft und der Druck, der auf dem Display angezeigt wird, konstant ist. Wenn dies der
Fall ist, ist die Installation abgeschlossen. Bei Unregelmäßigkeiten bitte Punkt 10 - ERKEN-
NEN UND BEHEBEN VON FEHLERN lesen und kontrollieren.
6. TASTEN UND FUNKTIONSBESCHREIBUNG
Tastenfunktion und Display-Beschreibung
NR. NAME BESCHREIBUNG
1 Stopptaste Um die Pumpe manuell zu stoppen, drücken Sie die
Stopptaste.
2 Betriebstaste Die „RUN“-Taste aktiviert den Betrieb der Pumpe.
3 Betriebsstatus Zeigt an, dass die Pumpe in Betrieb ist.
4 Ist-Druck Zeigt den aktuellen Druckwert in bar.
5 Eingangsleistung Zeigt die aktuelle Eingangsleistung.
6 Motordrehzahl Zeigt die aktuelle Motordrehzahl.
7 Einstelldruck Zeigt die Druckwerte in bar. Zeigt, dass die Pumpe gestoppt hat.
Der werkseitige Standardwert ist 3 bar.
8 Anhaltezustand Zeigt an, dass der Motor angehalten wird.
9 Erhöhen-Taste Ein kurzer Tastendruck erhöht den Druck um jeweils 0,1 bar, das Halten der Taste bewirkt ein schnelles Ansteigen
des Drucks.
10 Reduzieren-Taste Ein kurzer Tastendruck reduziert den Druck um jeweils 0,1 bar, das Halten der Taste bewirkt ein schnelles
Absenken des Drucks.
Beschreibung der Fehlercodes
NR. Code FEHLERURSACHE
1 lU Die Netzspannung liegt unter 120V.
2 OU Die Netzspannung liegt über 260V.
3 OlP Motor mit Kurzschluss- oder Überstromproblemen.
4 OLD Zeigt das Überschreiten des eingestellten Stroms oder
die Lastleistung.
5 EH Der Rotor ist blockiert.
6 EP Kein Netzanschluss.
7 LP Trockenlaufschutz bei Wasserknappheit.
8 OS Der Sensor ist ausgefallen oder wird nicht erkannt.
9 OC Die Temperatur ist höher als die eingestellte Schutztem-
peratur.
10 OCP Der Systemdruck ist höher als der maximale Mess-
bereich des Sensors.
11 EAA Der Code zeigt Kommunikationsfehler der Steuerung.
12 LL Der Code zeigt an, wenn das System länger als 4 Stunden in Betrieb ist (oder mehr als die eingestellten
Betriebszeiten).

Deutsch 11
7. SICHERHEITSHINWEISE
l Unbedingt geltende Vorschriften zur elektrischen Sicherheit befolgen
lPumpe niemals trocken betreiben
lDas Pumpen von entzündlichen, sowie allen anderen aggressiven Flüssigkeiten ist
untersagt
l Mediumtemperatur max. 35°C beachten
l Niemals die Pumpe am stromführenden Kabel oder Druckleitung ziehen
lQuerschnittsverengung vermeiden
l Bei längeren Stillstandszeiten die Pumpe säubern, mit klarem Wasser spülen und
trocken bei Zimmertemperatur lagern
l Brunnen auf ausreichend nachiesendes Wasser testen (Trockenlauf Gefahr)
l Die Pumpe ist durch einen FI-Schutzschalter mit Auslösestrom von 30 mA abzusichern
lDer elektrische Anschluss ist stets durch einen autorisierten Fachmann vorzunehmen
l Die Pumpe darf von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen,
sensorischen oder mentalen Fähigkeiten oder aufgrund mangelnder Erfahrung und Wis-
sen nur unter Beaufsichtigung benutzt werden oder wenn diese bezüglich des sicheren
Gebrauchs des Gerätes unterwiesen worden sind und die daraus resultierenden Gefahren
verstehen.
l Die Reinigung und Wartung darf nicht von Kindern ohne Beaufsichtigung durchgeführt werden
l Unter Umständen ist es möglich, dass eine Verschmutzung des Wassers durch Ausießen
von Schmiermitteln auftreten kann.
DER HERSTELLER ERKLÄRT,
l keine Verantwortung im Fall von Unfällen oder Schäden aufgrund von Fahrlässigkeit oder
Missachtung der Anweisungen in dieser Anleitung zu übernehmen
l jede Verantwortung für Schäden, die durch die unsachgemäße Verwendung der Pumpe ent-
stehen, abzulehnen
8. WARTUNG
Der Pumpen-Filter sollte regelmäßig kontrolliert und ggf. gereinigt werden. Die Serviceinter-
valle richten sich nach der jeweiligen Nutzung. Wir empfehlen eine wöchentliche Kontrole, bei
viel Schmutzanfall ggf. tägliche Kontrolle. Unter normalen Betriebsbedingungen erfordert die
Elektropumpe keine weitere Wartung.
Bei abrasiven Materialien wie Sand verkürzt sich die Wartungsdauer.
Folgende Kontrollen sollten regelmäßig durchgeführt werden:
l Unversehrtheit des Stromkabels
lVordruck im Drucktank (ca. 1,6 - 2,0 bar)
l Saubere Führung und Dichtigkeit der Leitungen (z.B. keinen Knick)
l Sauberkeit des Mediums (keinen Sand, keinen Schlamm)
Außerdem sollte bei Frostgefahr die Pumpe entleert, mit klarem Wasser durchspült und
trocken eingelagert werden

12 Deutsch
9. GARANTIEBESTIMMUNGEN
Für alle Fabrikations- und Materialfehler gilt die gesetzliche Gewährleistung. In diesen Fällen überneh-
men wir den Umtausch oder die Reparatur der Pumpe. Versandkosten werden von uns nur getragen,
soweit dies gesetzlich vorgeschrieben ist.
Im Garantiefall bitte über unsere Service-Plattform www.pro-pumpe.de/information.php den Fall
anmelden. Dann teilen wir Ihnen die weitere Vorgehensweise fallbezogen mit.
Rücksendungen bitte ausreichend frankieren. Unfreie Rücksendungen können leider nicht angenom-
men werden, da diese vor Zustellung rausgeltert werden. Unsere Serviceleistung erbringen wir in
Deutschland.
Die Garantie gilt nicht bei:
l Materialverschleiß (z.B. Dichtungen, Laufräder, Laufkammern)
l Unberechtigten Eingri󰀨en oder Veränderungen an der Pumpe
l Beschädigungen durch Selbstverschulden
l Unsachgemäßer Wartung und unsachgemäßem Betrieb
l TROCKENLAUF (auch testweise!) der Pumpe
Außerdem leisten wir keinerlei Schadensersatz für Folgeschäden!
11. HINWEISE ZUR PRODUKTHAFTUNG
Wir weisen darauf hin, dass wir nach dem Produkthaftungsgesetz für Schäden, die durch unsere
Geräte verursacht werden, nur insofern haften, soweit keine Veränderungen an den Geräten vor-
genommen wurden. Falls Reparaturen durch von uns autorisierte Servicewerkstätte vorgenom-
men werden, haften wir nur insofern, wenn Original-Ersatzteile und Zubehör verwendet wurden.
12. ENTSORGUNGSHINWEISE
Elektro-Geräte mit dem Symbol der durchgestrichenen Mülltonne dürfen nicht über den
Hausmüll entsorgt werden, sondern sind an einer Annahmestelle für Recycling von elek-
tronischen Geräten abzugeben.
Bei der deutschen Registrierungsstelle EAR sind wir unter der WEEE-Nummer
DE25523173 gelistet. So tragen Sie zur Erhaltung und zum Schutz unserer Umwelt bei.
VIELEN DANK FÜR IHRE UNTERSTÜTZUNG!
Problem Mögliche Ursache Lösung
Pumpe läuft, kein
Wasser wird befördert
/ stark schwankender
Druck
Luft in der Saugleitung Saugleitung und Verbindungen auf
Unterdruckdichtigkeit prüfen
Luft im System (kann nicht
entweichen)
System entlüften / mehrfach für paar
Minuten RUN-Taste drücken
Laufrad verstopft Laufrad säubern
Pumpe startet nicht
oder schaltet sich aus
Thermoschutzschalter hat die
Pumpe ausgeschaltet
Abkühlen lassen und ausreichende
Kühlung sicherstellen
Kein Strom Elektr. Anschlüsse überprüfen
Pumpe läuft, Förderlei-
stung lässt nach bzw.
bricht ab
Pumpe saugt kein Wasser an Pumpe tiefer installieren
Wasserleitungssystem ist
undicht
Leitungssystem auf Undichtigkeit
prüfen
Laufrad ist abgenutzt Laufrad wechseln
Filter ist verschmutzt Filter reinigen
10. ERKENNEN UND BEHEBEN VON FEHLERN

Deutsch 13
13. EU-KONFORMITÄTSERKLÄRUNG
Der Unterzeichner 1A Pro Handels GmbH, Unterriethstr. 37, 65187 Wiesbaden bestätigt, dass
die umseitig benannten Produkte in der in den Verkehr gebrachten Ausführung den unten aufge-
führten einschlägigen Bestimmungen, den entsprechenden EU harmonisierten Richtlinien und
dem EU-Standard für Sicherheit entspricht.
Diese Konformitätserklärung gilt, insofern an dem Produkt keine Veränderungen vorgenommen
werden.
Richtlinie Niederspannung (2014/35/EG)
Richtlinie Elektromagnetische Verträglichkeit (2014/30/EU)
Folgende harmonisierte Normen:
EN 60335-2-41:2003 + A1:2004 + A2:2010
EN 60335-1:2012 + A11:2014 + A13:2017
EN 62233:2008
Wiesbaden, den 01.12.2020
ppa. Peter Neumüller

12 Notes/Notizen14 Notes / Notizen
Performed service work (as precise and detailed as possible) /
Ausgeführte Servicearbeiten (so präzise und detailliert wie möglich)
Signature /
Unterschrift
Date /
Datum
Name /
Service-Person

13 Notes/NotizenNotes / Notizen 15

Ground fault
circuit interrupter
FI-Sicherung
Flexible hose
Panzerschlauch
Rubber buffers
Gummipuffer
Non-return valve
Rückschlagventil
30mA
Steadily rising suction pipe
Stetig steigende Saugleitung
16 English / Deutsch
Imprint/Impressum
1A Pro Handels GmbH
www.pro-pumpe.de
Email: info@1a-pro-handel.de
Tel.: [phone]
Fax: [phone]
de
14. TECHNICAL DATA / TECHNISCHE DATEN
Installation scheme / Installations-Schema
English Deutsch HW01115
Power (P1) Leistung (P1) 1000 W
Max. pump capacity Max. Fördermenge 4,3 m³/h
Max. pressure Max. Druck 4 bar
Max. pump height Max. Förderhöhe 40 m
Max. water temperature Max. Wassertemperatur 60°C
Protective class Schutzklasse IPX5
Tension Spannung 230V/50 Hz
Measures in mm Maße in mm 404x183x240
Connection in/out Anschlüsse 1”
Cable length Kabellänge 1,5 m
Schematic illustration as an example. Please refer to the offer description for
the contents of delivery.
Schematische Darstellung als Beispiel. Den Lieferumfang entnehmen Sie
bitte der Angebots-Beschreibung.
