Profi-pumpe OASIS 501R-1 User manual

Technical changes, misprints and mistakes reserved! Newest information about our products can be found online
Technische Änderungen, Druckfehler und Irrtümer vorbehalten! Aktuelle Informationen zu unseren Produkten nden Sie auf:
http://www.pro-pumpe.de
OASIS 501R-1 OASIS 801R-1
(5 001 001 008) (5 001 001 009)
OASIS 1601R-1 OASIS 2002-1
(5 001 001 010) (5 001 001 011)
OSLO 300 LIGHT-2 OSLO 300-2 LIGHT + Remote
(5 001 002 013) (SP01122)
SOLAR POND PUMPS
SOLAR TEICHPUMPEN
Version 23.11
OPERATING INSTRUCTIONS
BEDIENUNGSANLEITUNG

2 English
Contents
1. Introduction ................................................................................................................................................................................................................ 2
2. In general ..................................................................................................................................................................................................................... 2
3. Operation ..................................................................................................................................................................................................................... 3
4. Operation and Function ........................................................................................................................................................................................ 4
5. Performance .............................................................................................................................................................................................................. 4
6. Security Tips ............................................................................................................................................................................................................... 4
7. Servicing ....................................................................................................................................................................................................................... 5
8. Battery Informations ................................................................................................................................................................................................ 6
9. Guarantee regulations............................................................................................................................................................................................. 6
10. Recognising and repairing of mistakes ............................................................................................................................................................. 6
11. Technical Data ........................................................................................................................................................................................................... 12
Spare parts:
For each set components are available on demand for replacement parts. Please contact us at [e-mail]
1. INTRODUCTION
We would like to congratulate you on the purchase of our pump. We appreciate your trust. That‘s why functional security and
operational safety stands by us on rst place.
2. IN GENERAL
Solar Pond Pump Kits are high-quality fountain pump systems for energy use in outdoor or indoor use. The perfect eye-
catcher in your garden or seed tray. Through the use of high-quality solar technology is the Solar Pond Pump Kits mains-
independent and anywhere to use immediately.
2.1 It‘s recommended NOT to conduct yourself technical modications. First, it is not certain whether these changes are tech-
nically correct and, secondly, because no guarantee can be granted.
2.2 Transport damages are immediately to be reported to the package distributor and to us in written form. Failure to give
timely notice to the shipping company, and are therefore rejected your claims from the transport company, so we can not
accept these claims as well. In your legal obligation to cooperate to minimize damage, we point out expressly herewith.

English 3

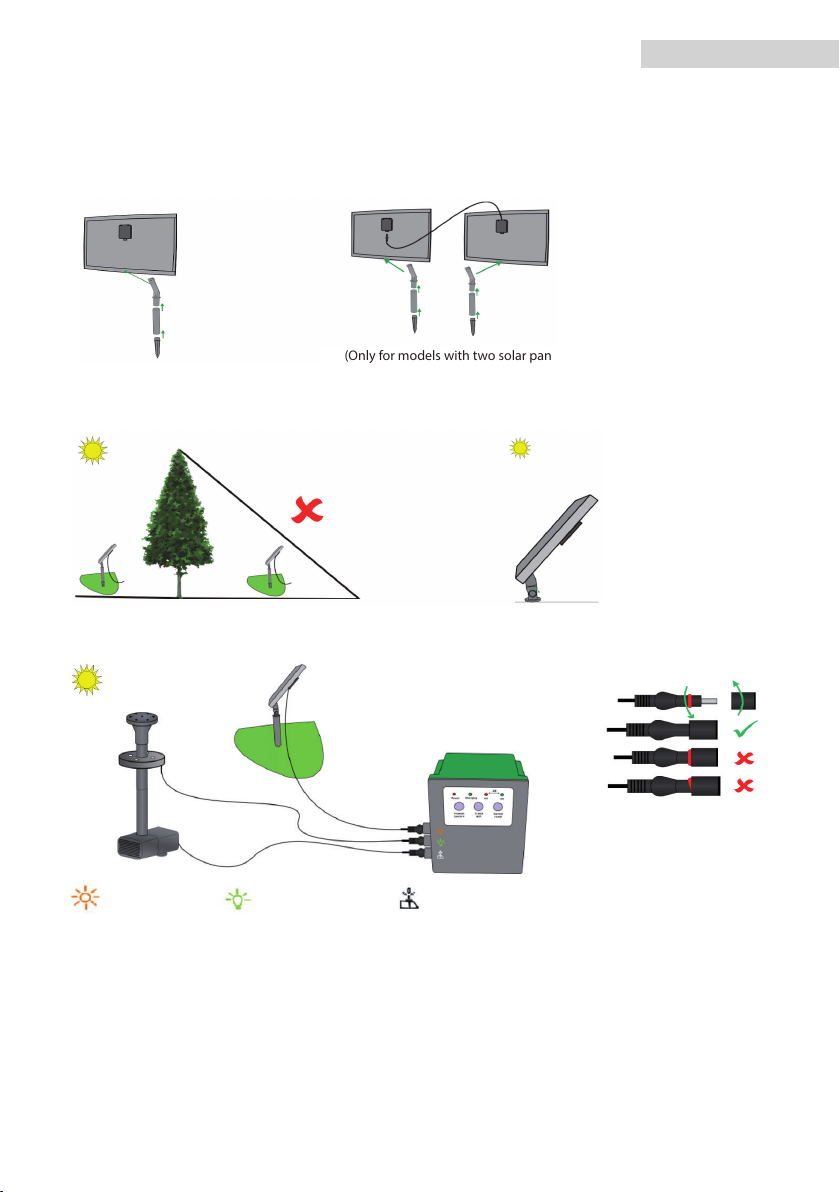

3. OPERATION
Read through the instructions and download the latest necessarily given from the website.
1. Unpack all components carefully
2. Mount the solar panel (see illustration). Remove the protective lm from the solar panel (if any).
(Only for models with two solar panels)
3. Position the solar panel so that it receives direct sunlight. The fountain can not work if the solar panel is shaded.
Adjust the solar panel angle to maximise the amount of solar energy collected.
Summer 0°- 30°
Spring/Autumn 30°- 60°
4. Connect the pump, panel and the LED-Light on the battery (see illustration). Check whether the ow is fully open (or else
promoted little or no water).
IMPORTANT!
Slightly twist the
connectors, when
pushing
Solar Socket LED Socket Pump Socket

4 English

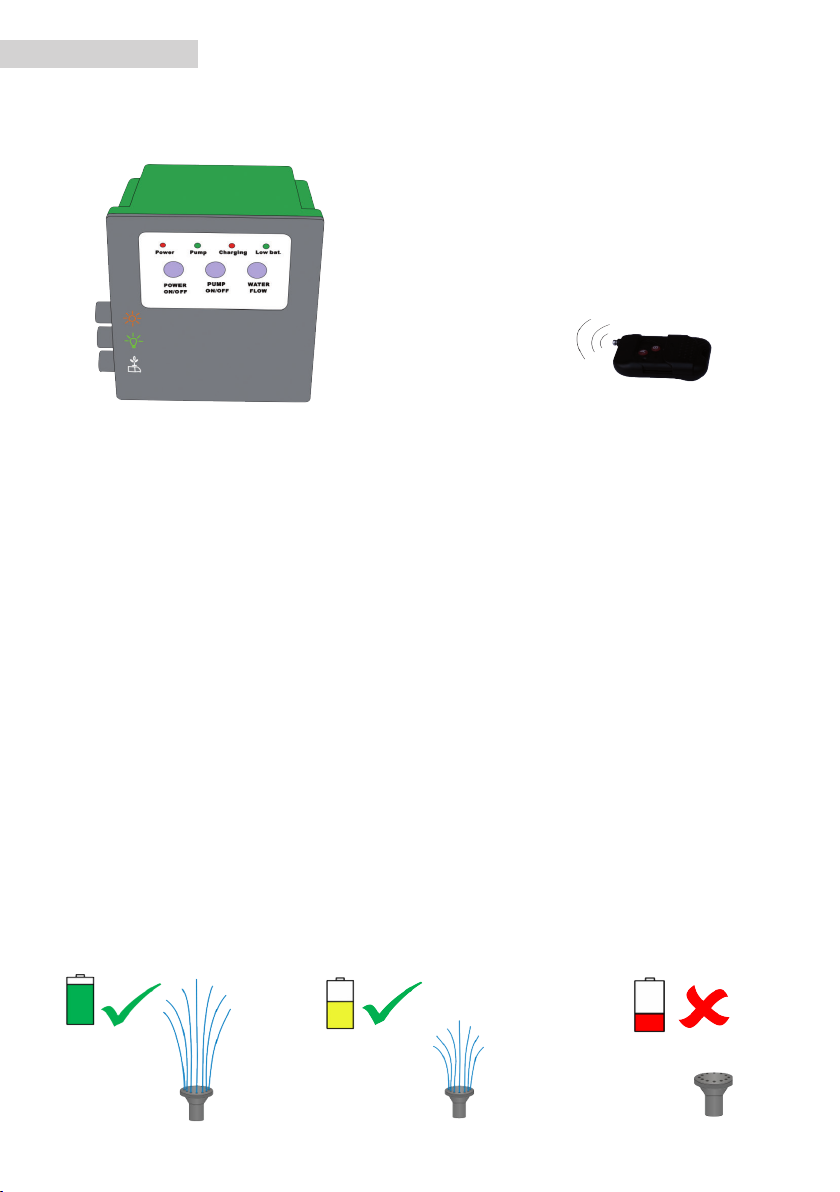

5. OPERATION AND FUNCTION

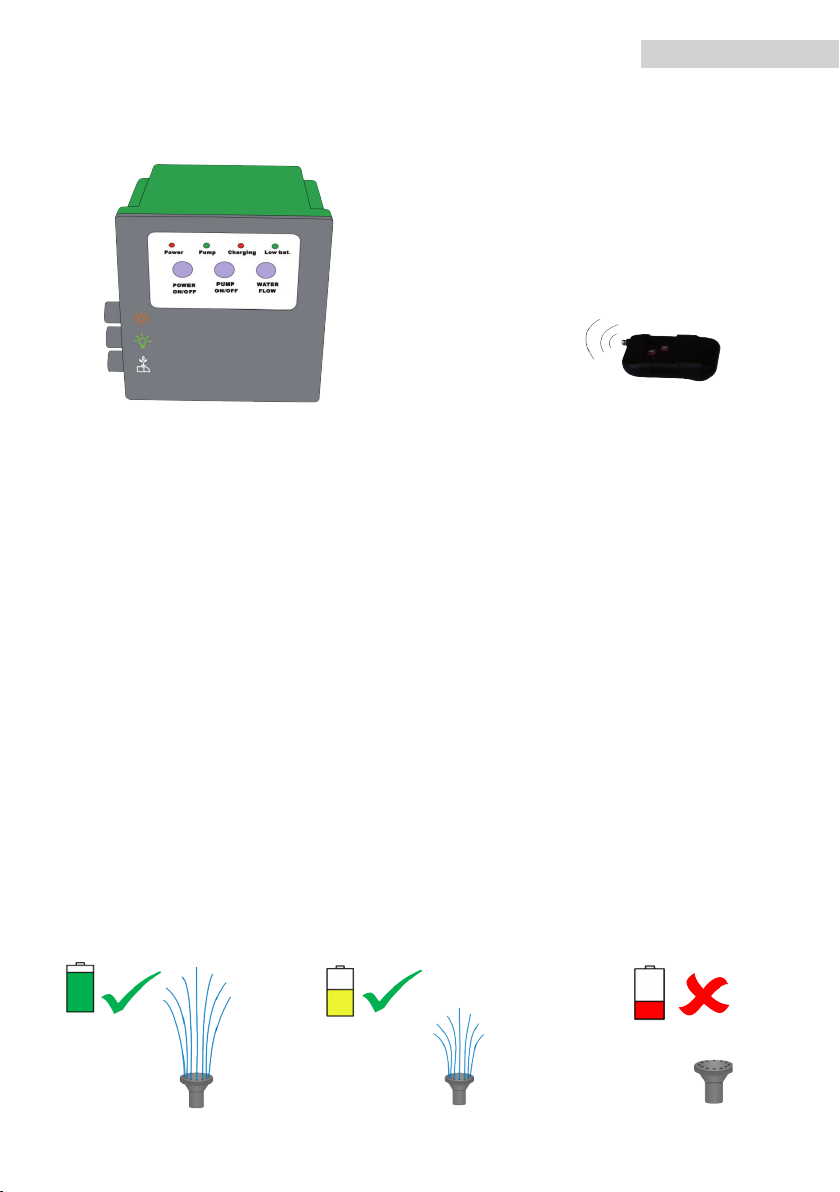

5.1 For models: OASIS 501R-1 , OASIS 801R-1, OASIS 1601R-1, OASIS 2001-1
1. Press „POWER ON/OFF“ button to open the system.
2. Press „PUMP ON/OFF“ button on control box or„A“ button on remote
control (model with a remote control), to turn on / o the pump.
3. Press „WATER FLOW“ button on control box or„B“ button on remote
control (model with a remote control), to adjust the pump water ow.
Note: The remote control is valid
within 10 meters distance!
Water Flow Adjust:
You can adjust the pump water ow by remote control (Press„B“ button), there are totally 4-level water
ow to t dierent size fountain needs. Also, if your remote control lost by accident, you still can turn on/o, adjust pump
water ow by related buttons on the control box.
Note: Although there maybe some initrial charge in the battery, we recommend fully charging it before rst use.
Turn o the solar pump for 1-2 sunning days to ensure the battery is full charged before rst time use.
5.2 For models: OSLO 300LIGHT-2, OSLO 300-2 LIGHT + Remote
Sol.Mode
LIGHT ON (GREEN) - SOLAR MODE: The pump is running by solar power.
Bat.Mode
LIGHT ON (GREEN) - BATTERY MODE: The pump is running by battery power.
Charging
LIGHT ON (YELLOW) - The battery is charging by solar panel.
Low Bat.
LIGHT FLASHING (RED) - LOW BATTERY POWER - System will shut o the pump,
Sol.Mode
AND Bat. Mode - Lights will be OFF.
l
Press power ON/OFF button to open the system. Pump will startup by default Battery mode rst, Bat.Mode LIGHT ON.
System will detect solar output every 15 seconds.
If solar output is good enough, system will automaticallyswitch to solar mode Sol.Mode Light ON.
If solar output is not enough, system will automaticallyswitch to battery mode Bat.Mode Light ON.
l
Press pump ON/OFF: to turn ON/OFF. The pump after open the system.
l
Press light ON/OFF: to turn ON/OFF the LED light ring. NOTE: The LED light ring only works, when day goes dark.
l
When battery power is low, the system will automatically shut o the pump to protect the battery Low Bat. Light will be
on in this case. The pump can not work until the battery is re-charged Low Bat. Light o. The re-charging time should
depend on sunlight conditions.
6. PERFORMANCE
The performance of the pump depends on the orientation of the solar panels toward the sun and the intensity of. The max.
Data obtained under optimal conditions. A feature in the shade or on cloudy days can not be guaranteed. In models with
battery operation depends on the function of the battery is charged.

English 5
7. SECURITY TIPS
l
Obey absolutely valid regulations on the electrical security
l
Never run pump dry
l
Pumping inammable, as well as all other aggressive liquids is prohibited
l
Pay attention to the medium max. 40°C
l
Any altering of the product itself or changing of the components is forbidden.
l
With longer unused times, clean the pump, wash it out with clear water, dry and store it at room temperature
l
Do not connect the pump to any AC voltage power directly, it’s ONLY for DC Voltage power.
l
Operate the pump in freshwater or saltwater only (never above 50°C), especially keep it away from ammable liquids.
l
All solar panels are very sensitive, protect it before all against external mechanical inuences (shock, vibration, etc.)
The manufacturer explains:
l
To take over no responsibility in the case of accidents or damages on the basis of carelessness or disregard to the instruc-
tionsin this book.
l
To reject every responsibility for the damages which originate from the improper use of the pump

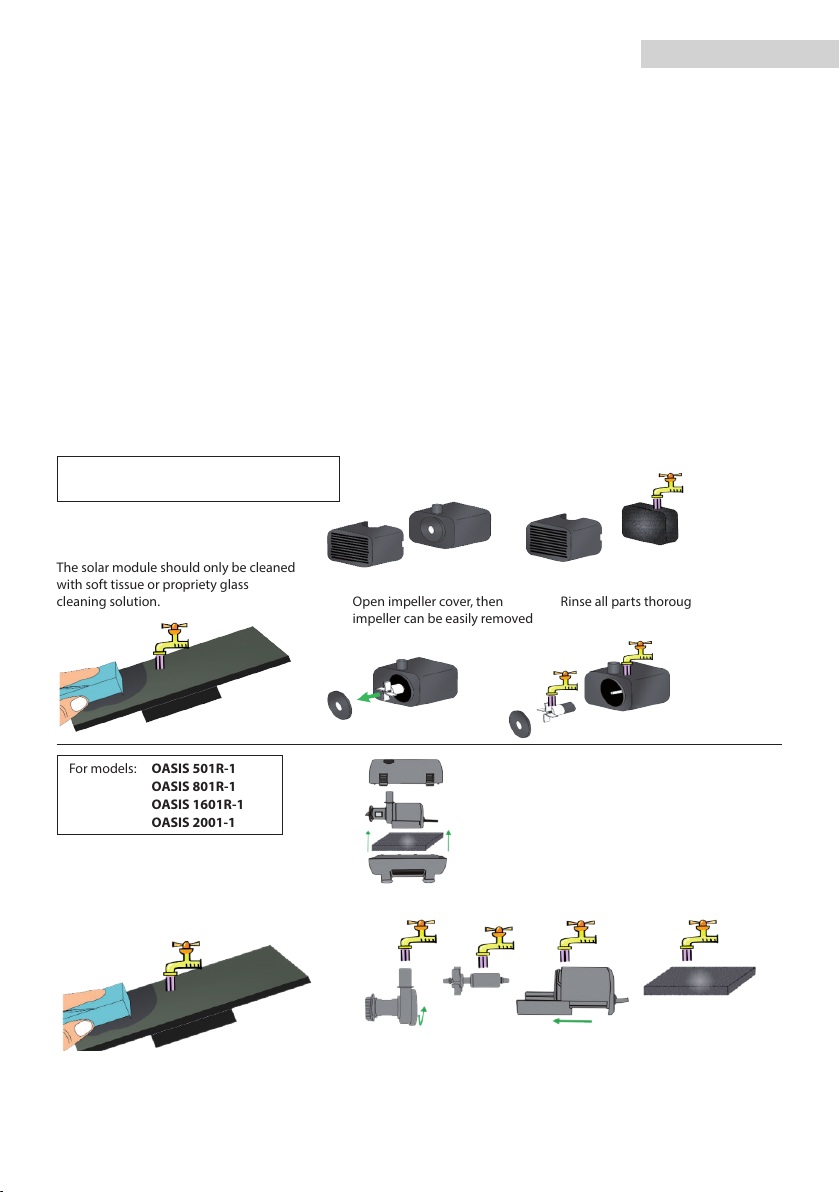

6. SERVICING
If after some time the pump starts losing power or stops working, please clean up sediment in the pump shell or lter cribs.
Kindly note the pump can be opened by pressing down at the bottom of the lter housing. To clear the impeller, open the
pump housing at the front by sliding up the front plastic cover.
Pull o lter cover as shown Remove lter and rinse in water
The solar module should only be cleaned
with soft tissue or propriety glass
cleaning solution. Open impeller cover, then Rinse all parts thoroughly in water
impeller can be easily removed
For models: OSLO 300 LIGHT-2
OSLO 300-2 LIGHT + Remote
For models: OASIS 501R-1
OASIS 801R-1
OASIS 1601R-1
OASIS 2001-1
The solar module should only be cleaned
with soft tissue or propriety glass cleaning
solution.
Pull o lter cover as shown - remove lter
and pump motor
Open impeller cover, then impeller can be easily
removed. Rinse all parts thoroughly in water.
7.1 The following controls should be carried out regularly:
Cleanness of the medium (no mud, see technical data)
Moreover, the pump should be emptied with danger of frost, be washed out with clear water and stored dry.

6 English
8. BATTERY INFORMATION
Rechargable battery packs become less ecient (memory eect) with repeated charge and discharge cycles. The capacity of
the battery may also reduce over time and you may not achieve the full hours operation. These are therefore subject as wear
part of a shortened warranty period of 3 months. If you nd that the battery appear less ecient try to boost charge it. To
do this leave o for 2 to 3 days sunny days to allow the maximum charge to the battery or use a suitable external charger.
We suggest do this occasionally anyway to help prolong the battery life. If after this boost charge you battery still does not
perform to expectations you should.
Note: Alghough there may be some initrial charge in the battery, we recommend fully charging it before rst use. Turn o
the solar pump for 1-2 sunning days to ensure the battery is full charged.

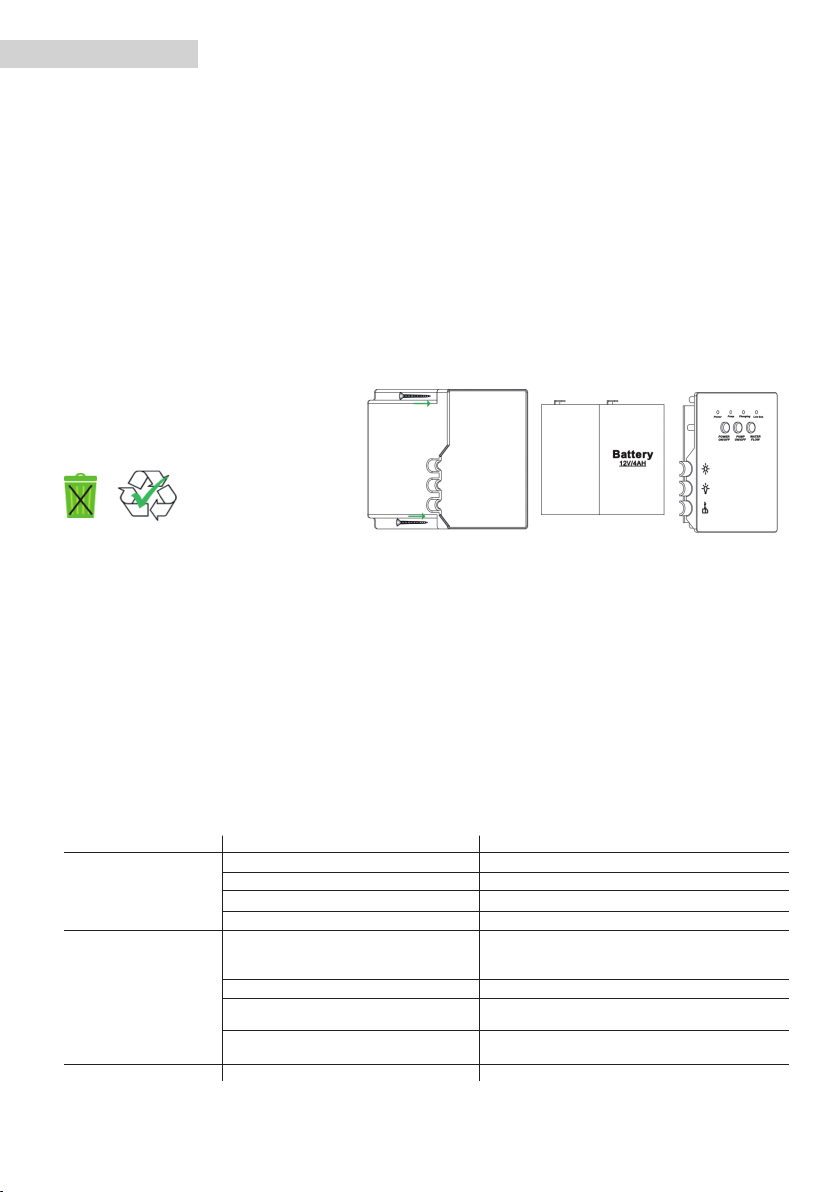

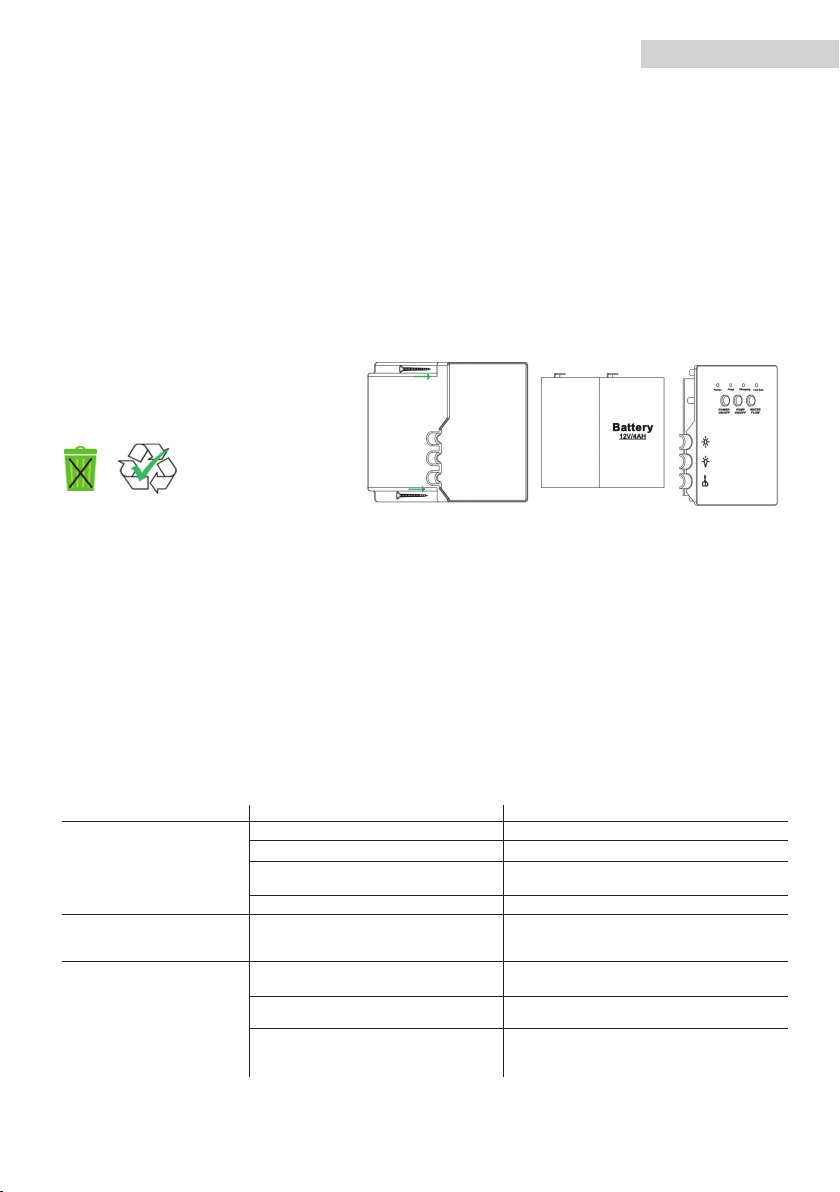

8.1 BATTERY REPLACEMENT
After used for 12 to18 months, the battery have reached it‘s service life, you should replace the battery. Unscrew the battery
cover, replace the battery with a new one.
Please pay attention to limited Warranty: 3 months.
IMPORTANT!!! Ensure the battery cover is
tightened and water sealed when
you re-cover it after replacement.
Battery type:
see technical data
Dispose of battery according to local regulations, recyle when possible.
9. GUARANTEE REGULATIONS
For all manufacturer defects and material defects we grant the legal guarantee time (new and unused product). In such cases
we take over the exchange or the repair of the pump. Forwarding expenses are not carried by us.
l
The guarantee is not valid with:
l
Material wear (sealing rings, impeller wheels, impeller chambers)
l
Unjustied interventions or changes in the pump
l
Damages by selault
l
Improper servicing and improper use
l
DRY RUNNING (Also partially!) of the pump
Moreover, we give no damage compensation for secondary damages!
10. RECOGNISING AND REPAIRING OF MISTAKES
Problem Possible Cause Solution
Pump will not turn on No sunlight The orientation of the solar panels up to the Sun
Low charge level of the battery See item 7 (Note)
Pump connector is not connected correctly See item 3
Defective pump / solar panel broken Replace pump or solar panels
Pump runs but no water Pump impeller and lter housing polluted Disassemble and clean in accordance with
is encouraged point 5, the pump and the housing (by means
of water and a soft brush)
The ow controller to the pump is closed Open the ow regulator on the pump
Contaminated piping or fountain nozzles Disassemble and clean the tube and the
fountains nozzles
Pump has sucked air Turn o the pump briey and then back on (restarting)
(Attention! Avoid dry running)
No proper water fountain Dirty fountain nozzles or tubes Clean the fountain nozzles or tubes

Deutsch 7
INHALTSVERZEICHNIS
1. Vorwort ......................................................................................................................................................................................................................... 7
2. Allgemeines ................................................................................................................................................................................................................. 7
3. Inbetriebnahme ......................................................................................................................................................................................................... 8
4. Bedienung und Funktion ......................................................................................................................................................................................... 9
5. Leistung der Pumpe .................................................................................................................................................................................................. 9
6. Sicherheitshinweise / Vorsichtsmaßnahmen ................................................................................................................................................... 9
7. Wartung ....................................................................................................................................................................................................................... 10
8. Informationen zum Akku ...................................................................................................................................................................................... 11
9. Garantiebestimmung ............................................................................................................................................................................................. 11
10. Erkennen und Beheben von Fehlern ................................................................................................................................................................ 11
11. Technische Daten .................................................................................................................................................................................................... 12
Ersatzteile:
Für einzelne Set- Komponenten sind auf Nachfrage Ersatzteile erhältlich.
Bitte kontaktieren Sie uns unter inf[email protected]
1. VORWORT
Zu dem Kauf unserer Pumpe möchten wir Sie recht herzlich beglückwünschen. Wir wissen Ihr Vertrauen zu schätzen. Aus
diesem Grund stehen bei uns Funktions- und Betriebssicherheit an erster Stelle.
2. ALLGEMEINES
Die Solar-Teichpumpen-Sets sind hochwertige Fontänen Pumpensysteme für den energiesparenden Einsatz im Außen- bzw.
Innenbereich. Der perfekte Blickfang in Ihrem Gartenteich oder Panzschale. Durch den Einsatz hochwertiger Solartechnik
sind die Solar-Teichpumpen-Sets netzunabhängig und überall sofort einsetzbar.
2.1 Es ist NICHT zu empfehlen, selbst technische Modikationen durchzuführen. Erstens ist nicht sichergestellt, ob diese
Veränderungen technisch einwandfrei sind und zweitens erlischt damit die Garantie.
2.2 Transportschäden sind unverzüglich dem Speditionsunternehmen und uns schriftlich mitzuteilen. Unterbleibt die
rechtzeitige Anzeige beim Transportunternehmen, und werden deswegen Ihre Ansprüche vom Transportunternehmen
abgelehnt, so können wir diese Ansprüche ebenso nicht anerkennen. Auf Ihre gesetzliche Mitwirkungspicht zur Schadens-
minimierung weisen wir Sie hiermit ausdrücklich hin.

8 Deutsch

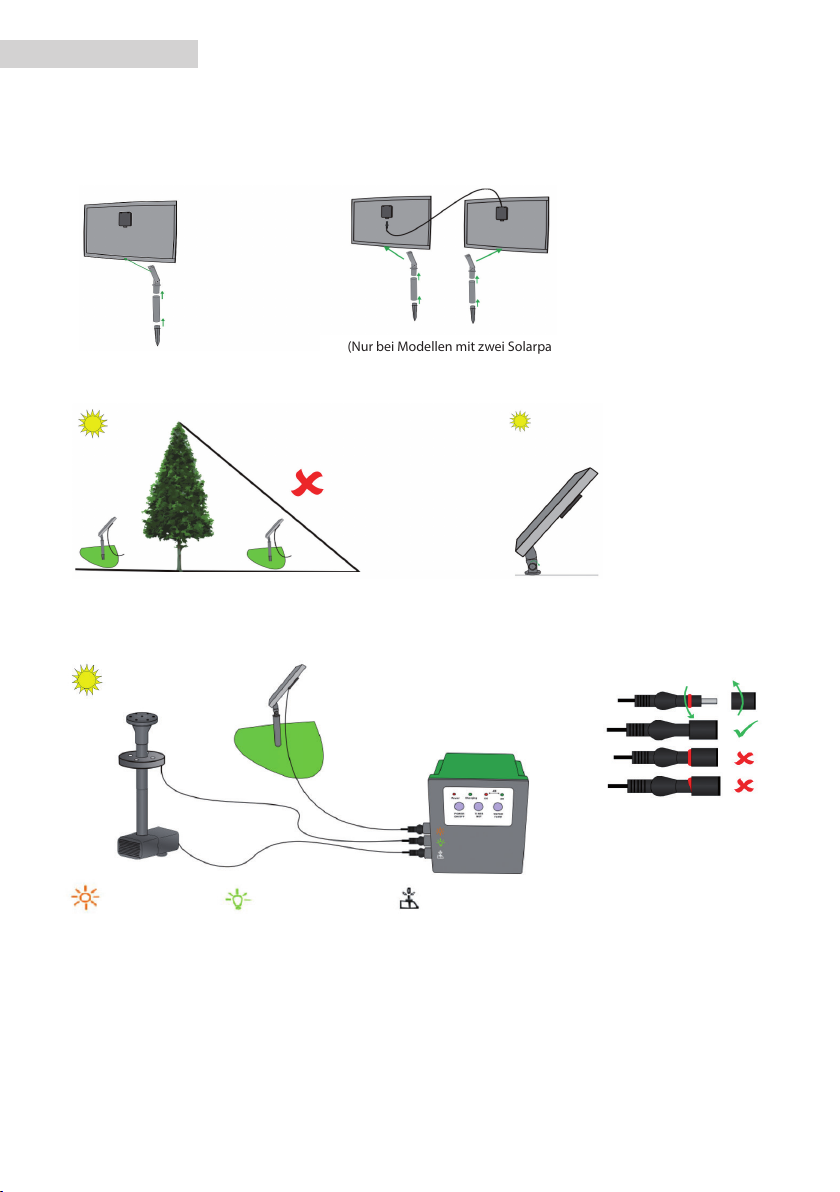

3. INBETRIEBNAHME
Lesen Sie sich die Bedienungsanleitung durch und laden sich die aktuelle unbedingt von der angegebenen Website herunter.
1. Entnehmen Sie alle Teile vorsichtig und kontrollieren Sie diese auf Vollständigkeit
2. Montieren Sie das Solarpanel (siehe Abbildung). Entfernen Sie die Schutzfolie vom Solarpaneel (wenn vorhanden).
(Nur bei Modellen mit zwei Solarpanelen)
3. Positionieren Sie das Solarpanel, so dass es direktes Sonnenlicht erhält. Die Pumpe kann nicht funktionieren, wenn die
Solarzelle beschattet wird. Passen Sie den Winkel des Solarpanels an (siehe Abbildung).
Sommer: 0°- 30°
Herbst, Frühling: 30°- 60°
4. Schließen Sie die Pumpe, Panel und LED-Beleuchtung an die Baterrie an (siehe Abbildung). Kontrollieren Sie, ob der
Durchussregler an der Pumpe komplett geönet ist (sonst wird kein oder wenig Wasser gefördert).
WICHTIG!
Beim Anschließen, den
Stecker leicht drehen.
Anschluss - Panel Anschluss - LED Anschluss - Pumpe

Deutsch 9
4. BEDIENUNG UND FUNKTION
4.1 Modelle: OASIS 501R-1 , OASIS 801R-1, OASIS 1601R-1, OASIS 2001-1
1. Drücken Sie die„
POWER ON / OFF“- Taste, um das Gerät an zuschalten.
2. Drücken Sie auf„
PUMP ON / OFF“- Taste auf der Steuerung –Box oder
„A“- Taste auf der Fernbedienung (Modell mit einer Fernbedienung),
zum Einschalten und Ausschalten der Pumpe.
3. Drücken Sie die„
Water Flow“- Taste an der Schalter- Box oder„B“-Taste
auf der Fernbedienung (Modell mit einer Fernbedienung), um den
Wasserdurchuss einzustellen.
Hinweis: Die Reichweite der
Fernbedienung liegt bei 10m!
Fördermenge einstellen:
Sie können den Wasserdurchuss an der Schalterbox oder „B“-Taste auf der Fernbedienung (4
Stufen) einstellen.
HINWEIS: Vor der Inbetriebnahme empfehlen wir den Akku voll aufzuladen. Dazu müssen Sie die Batterie (Pumpe
sollte nicht angeschlossen sein) anschließen und das Gerät für 1-2 Tage in die Sonne legen.
5.2 Modell: OSLO 300LIGHT-2, OSLO 300-2 LIGHT + Remote
Sol.Mode
LICHT AN (GRÜN): SOLAR-MODUS: Die Pumpe wird mit Solarstrom betrieben.
Bat.Mode
LICHT AN (GRÜN): AKKU-MODus: Die Pumpe wird mit Batterie betrieben.
Laden
LICHT AN (GELB): Der Akku wird durch Solarpanel aufgeladen.
LOW BAT.
LICHT BLINKT (ROT) - NIEDRIGE BATTERIESPANNUNG: System schaltet die Pumpe aus.
SOL.MODE
UND BAT. MODE: Licht aus.
l
Drücken Sie ON / OFF-Taste, um das System zu starten. Die Pumpe startet standardmäßig bei der ersten Inbetriebnahme
im Batteriebetrieb, [Bat.Mode] LICHT AN. Das System prüft alle 15 Sekunden, ob ausreichende Solarleistung vorhanden ist.
Wenn die Solarleistung ausreicht, schaltet das System automatisch auf Solarbetrieb um Sol.Mode LICHT AN.
Wenn die Solarleistung nicht ausreicht, schaltet das System automatisch auf Batteriebetrieb um Bat.Mode LICHT AN.
l
Drücken Sie Pumpe EIN/AUS um die Pumpe ein- oder auszuschalten.
l
Drücken Sie Licht EIN/AUS um den LED-Lichtring ein- oder auszuschalten. HINWEIS: Der LED-Lichtring leuchtet nur bei
Einbruch der Dunkelheit.
l
Wenn die Batterie leer ist, stellt das System automatisch die Pumpe ab, um die Batterie zu schützen Low Bat. Licht blinkt
rot. Die Pumpe kann nicht arbeiten, bis der Akku wieder aufgeladen ist Low Bat. Licht aus. Die Ladezeit der Batterie hängt
von der Intensität der Sonneneinstrahlung ab.
5. LEISTUNG DER PUMPE
Die Leistung der Pumpe hängt von der Ausrichtung des Solar- Panels zur Sonne und deren Intensität ab. Die max. Daten
werden bei optimalen Bedingungen erreicht. Eine Funktion im Schatten oder bei bewölktem Himmel kann nicht garantiert
werden. Bei Modellen mit Akku-Betrieb hängt die Funktion vom Ladezustand der Akkus ab.

10 Deutsch
Modelle: OSLO 300 LIGHT-2
OSLO 300-2 LIGHT + Remote
6. SICHERHEITSHINWEISE / VORSICHTSMASSNAHMEN
l
Unbedingt geltende Vorschriften zur elektrischen Sicherheit befolgen
l
Pumpe niemals trocken betreiben
l
Das Pumpen von entzündlichen, sowie allen anderen aggressiven Flüssigkeiten, ist untersagt
l
Mediumtemperatur von max. 40°C beachten
l
Jegliche Manipulation bzw. Änderung an den einzelnen Komponenten ist untersagt. Dadurch entfallen jegliche Gewährlei-
stungs- bzw. Garantieansprüche.
l
Bei längeren Stillstandszeiten die Pumpe säubern, mit klarem Wasser spülen und trocken bei Zimmertemperatur lagern
l
Schließen Sie die Pumpe niemals an Wechselspannung an, sie ist nur für Gleichspannung ausgelegt.
l
Betreiben Sie die Pumpe nur in Süß- bzw. Salzwasser, welches nicht über 50°C erwärmt ist. Keine entzündlichen Flüssig-
keiten pumpen!
l
Alle Solar Panel sind sehr empndlich, schützen Sie dieses vor allem vor äußeren mechanischen Einwirkungen (Schlag,
Erschütterung etc.)
Der Hersteller erklärt,
l
Keine Verantwortung im Fall von Unfällen oder Schäden aufgrund von Fahrlässigkeit oder Missachtung der Anweisungen
in diesem Buch zu übernehmen
l
Jede Verantwortung für Schäden, die durch die unsachgemäße Verwendung der Pumpe entstehen, abzulehnen
8. WARTUNG
Die Pumpe sollte in regelmäßigen Zeitabständen, abhängig vom Verschmutzungsgrad des Teiches, von Sedimenten und
Ablagerungen gereinigt werden (siehe Abb. Abbildung ähnlich). Um das Pumpenlaufrad zu säubern, entfernen Sie am Pum
-
pengehäuse die vordere Kunststoabdeckung (siehe Abb.).
6.1 The following controls should be carried out regularly:
· Cleanness of the medium (no mud, see technical data)
· Moreover, the pump should be emptied with danger of frost, be washed
out with clear water and stored dry.
Modelle: OASIS 501R-1
OASIS 801R-1
OASIS 1601R-1
OASIS 2001-1
Das Solar- Panel sollte nur mit einem
sauberen, weichen Tuch und einem geeig-
neten nicht aggressiven Glas-Reinigungs-
mittel gereinigt werden.
Pumpengehäuse önen - den Pumpenmotor
und Filter rausnehmen.
Laufradgehäuse önen, das Laufrad rausnehmen.
Alle Teile gründlich mit Wasser spülen.
Pumpengehäuse önen Filter entfernen und
im Wasser spülen
Laufradgehäuse önen, sas
Laufrad rausnehmen
Spülen Sie alle Teile gründlich mit
Wasser
Das Solar- Panel sollte nur mit einem
sauberen, weichen Tuch und einem geeig-
neten nicht aggressiven Glas-Reinigungs-
mittel gereinigt werden.
6.1 Folgende Kontrollen sollten regelmäßig durchgeführt werden:
Sauberkeit des Mediums
Außerdem sollte bei Frostgefahr die Pumpe entleert, mit klarem Wasser durchspült und trocken eingelagert werden.
