Profi-pumpe INVERT-TECH1 User manual

Technical changes, misprints and mistakes reserved! Newest information about our products can be found online
Technische Änderungen, Druckfehler und Irrtümer vorbehalten! Aktuelle Informationen zu unseren Produkten nden Sie auf:
www.pro-pumpe.de
OPERATING INSTRUCTIONS
BEDIENUNGSANLEITUNG
INVERTER-AUTOMATIC WATER BOOSTER PUMP
HAUSWASSERWERK-INVERTER
BAUREIHE: 1(PS01107)
Version 20.12.
de
Energie sparen!
Kosten senken!
Innovation nutzen!
INVERT-TECH1

Contents
1. Introduction .......................................................................................................................... 2
2. In general ............................................................................................................................. 2
3. Ranges of application .......................................................................................................... 2
4. Installation ........................................................................................................................... 3
5. Operation ............................................................................................................................. 3
6. Buttons and functional discription ........................................................................................ 4
7. Security tips ......................................................................................................................... 5
8. Servicing .............................................................................................................................. 5
9. Guarantee regulations ......................................................................................................... 6
10 . Recognising and repairing of mistakes ................................................................................ 6
11. Notes on Product Liability .................................................................................................... 6
12. Notes on Disposal ............................................................................................................... 7
13. EU Declaration of Conformity .............................................................................................. 7
14. Technical Data ................................................................................................................... 16
2. IN GENERAL
The pumps in the catagorie Centrifugal Pumps are developed according to the newest stand of
technology, manufactured with much care and go under strict intensive controls.
The pumps have been optimized by us especially for the special requirements for circulating
and ltering large volumes of water. Make sure after unpacking the pump that the data given
on the type label agree with the included operating instructions. In the case of doubt the pump
is not to be used. Transport damages are immediately to be reported to the package distributor
and to us in witten form.
3. RANGES OF APPLICATION
These pumps are made for pumping clear water (free of mud and sand, see technical data)
The pumps are made for the following ranges of application:
lIn private and in public swimming pool
l Circulating large volumes of water
l Other Clear water pumping
2 English
SAFETY INSTRUCTION AND WARNINGS
Please read the user manual
before using the device Pull power plug
Warning sign Warning of electrical voltage
1. INTRODUCTION
We would like to congratulate you on the purchase of our pump. We appreciate your trust.
That‘s why funtional security and operational safety stands by us on rst place.
To prevent damage to persons or property, you should read this user manual
carefully. Please observe all safety precautions and instructions for proper use
of the pump. Failure to follow the instructions and safety precautions can result
in injury or property damage.
Please keep this manual with the instructions and safety instructions carefully
in order to at any time you can restore them. Please always download the latest
version of the user manual of www.pro-pumpe.de under „downloads“. This
shall always prevail.

IMPORTANT!
The pumps are designed for pumping clean water and chemically non-aggressive liquids. Any
guarantee is void in case of improper use. They are not suitable for pumping ammable liquids
or for use in places where there is danger of an explosion. These pumps are intended for
private use in the home and garden. These pumps are not designed for continuous use (without
interruptions). In continuous operation mode, the lifetime will be shortened accordingly. Never
run more than 5 minutes against a closed valve pump. Save the pump against dry running (in-
stall dry run protection).
Never start and stop the pump more than 20 times per hour. When the pump clocks, any
claim under warranty is void.
Not suitable for use with solar photovoltaic panels.
English 3

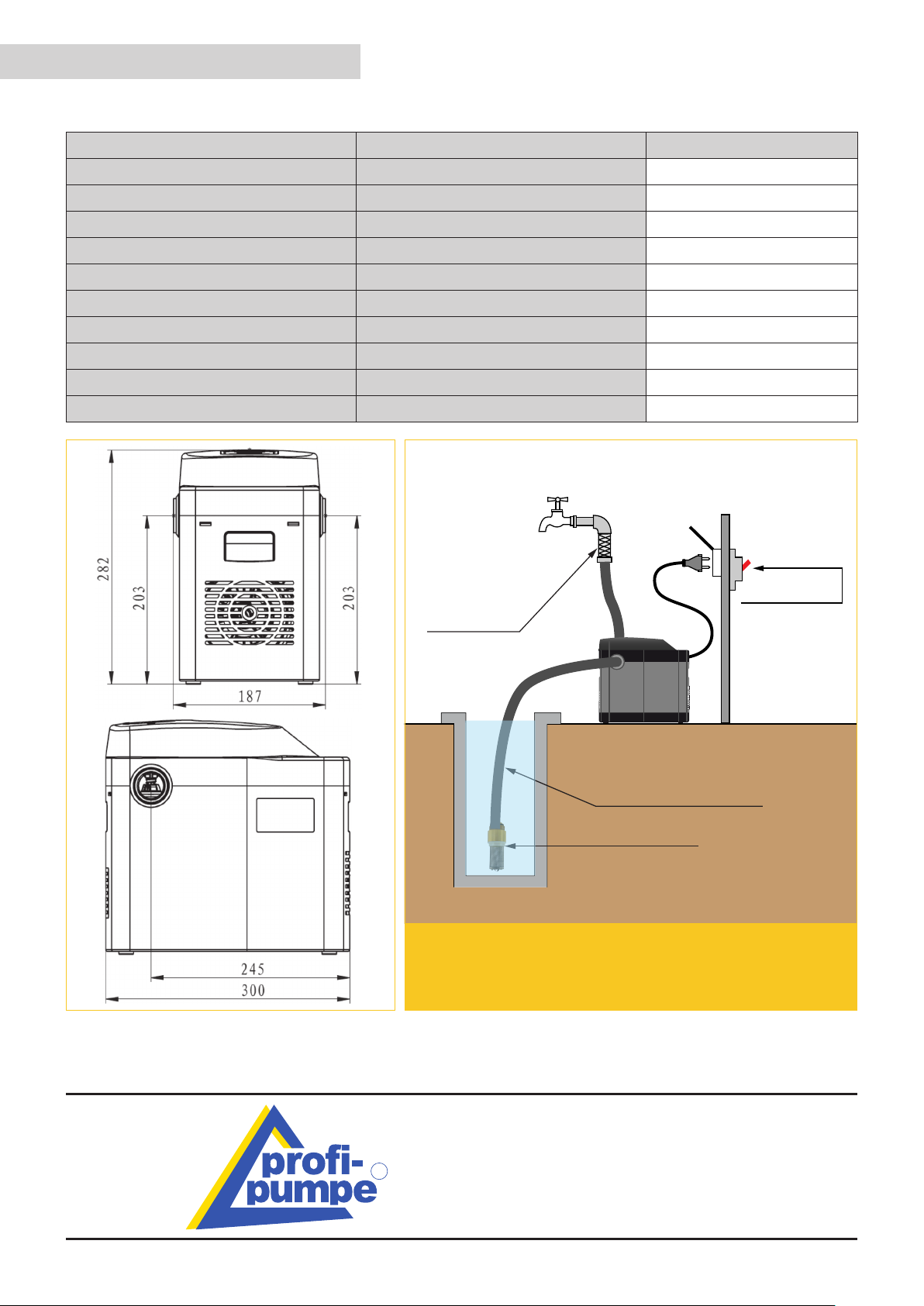

4. INSTALLATION
The installation must be performed by a qualied professional.
Please, check each time before using, the electrical connections and the cables are not
damaged. Check before the installation whether the electrical connections are earthed
according to the statutory regulations and are installed. The pump is to be secured
through a RCD circuit breaker with release current of 30 mA. is technically correct, so
this warranty is void. It must be ensured that the pump is su󰀩ciently cooled during pro-
longed operation.
It is NOT recommended to perform even cable extensions or any other technical modica-
tions. The lines to the pump must be installed always steadily rising. A transfer of mechani-
cal loads or vibrations from the pump or to the pump must be eliminated through appropriate
actions (use of rubber bu󰀨ers, braided hoses, line xation, etc.). Do not reduce the suction
line.All pipe/hose connections to and from the pump must be sealed (e.g. Teon tape or sealing
cord - no hemp!). Do not reduce the suction line. All pipe/hose connections to and from the pump
must be sealed. We recommend that you implement the suction line „as one piece“ without any
interruption in order to prevent and avoid leaks. Check pump and water lines for leaks by pressure
testing min. 24 hours. Is dirt expected in the pump, an e󰀨ective pre-lter should be installed
before the pump inlet. Fill pump and suction pipe/hose with water. Please connect electrical-
ly pump with power supply. Start the pump. If necessary, the pump and the suction line must
be relled until a normal continuous operation has been established.
NOTE: Please note that a tapering of the pump connections may cause a defect in the pump. Here,
the terminal sizes specied should be strictly adhered to. With strong restriction of owthrough on
the pressure side of the pump (for example, due to clogged sand lter) water can come out of the
housing.
5. OPERATION
l Please remove the cover of the ller neck, ll in as much water as is necessary to allow it to
escape from the ller neck, connect the hose sealingly after lling with water.
l If the pump is used for self-priming well water, make sure that a non-return valve is installed at
the front end of the suction line.
l Connect the power supply, the display shows „0.0“ bar and the indicator light is on.
l Pump works automatically. Then open the outlet valve in order to remove air from pipes.
l Start and stop the pump by press the button „ “ at any operation condition.
l By pressing the “ “ or “ “ key, the setpoint value of the working pressure can be set; a short
press of the “ “ key increases the pressure by 0.1 bar each time. A short press of the “ “ but-

4 English
ton reduces the pressure by 0.1 bar
each, holding the buttons causes the
pressure to rise or fall quickly.
l Open the tap after setting pressu-
re, the inverter will take frequency
speed control on pump according to
the water using status .Observing
whether the pump is running normal-
ly ,the pressure showed in the dis-
play whether is constant. If this is the
case, the installation is complete. If
you notice any irregularities, please
read the point 10. RECOGNISING
AND REPAIRING OF
MISTAKES.
Key function and display description
NO. NAME Description
1 Increase button Press the button one time can increase 0.1 bar, long
time press will increase rapidly.
2 Pressure
display area
Displays the current set of pressure values, unit: bar.
The screen ickers after pressing the up and down
buttons to set the working pressure.
3 Power indicator
light The light on when the power is connected.
4 Pump indicator light
The indicator light ickers rapidly when the motor is in
the state of speed regulation and it ickers slowly when
the motor works in the constant speed or there is no
water. The light will always be on when stops automati-
cally. The light will be off when motor stops manually.
5 Pressure setting
indicator light The indicator light will icker when setting the pressure.
6 Water shortage
indicator light
Indicator light ickers when there is no water in the
pipe. It will automatically restart after water shortage,
the restart interval time is 8s, 1min, 10min, 30min, 1h,
2h..2h recycle.
7 Start/ Stop button Press the button to start/stop the pump and to recovery normal state manually when pump is in a state of water
shortage.
8 Decrease button Press the button one time can reduce 0.1 bar, long time
press will reduce rapidly.
6. BUTTONS AND FUNCTIONAL DISCRIPTION
Pump head
Permanent
magnet
motor
Cover
Fan
Inlet
Pump casing
Pressure sensorRubber foot
Drain screw
Pressure
tank
LED displayFilling pipe Outlet
Fault code description
NO. Name of code Code Fault cause
1 Over-voltage Protection oU This code appears when the voltage is higher than 270V and disappears when the
voltage is lower than 260V.
2 Low-voltage Protection LU This code appears when the voltage is lower than 80V and disappears when the
voltage is higher than 90V.
3 Overtemperature Protection oC This code appears when the temperature is higher than 80 °C and disappears when
the temperature is lower than 60 °C.
4 Sensor Error oS
This code appears when the pressure sensor is damaged or disconnected and it should
be troubleshooting manually.
5 Overpressure Protection oCP This code appears when the pipeline pressure equals 99% range of pressure
sensor and it should be troubleshooting manually.
6 Overload Protection oLP This code appears when the current or the power is overloaded and it should be
troubleshooting manually.

English 5
7. SECURITY TIPS
l Obey absolutely valid regulations on the electrical security
l Never run pump dry
l Pumping inammable, as well as all other aggressive liquids is prohibited
l Pay attention to the medium temperature max. 35°C
lNever pull the pump on the electrical cable or pressure hose
lAvoid cross section narrowing
l Pay attention to the given particle size
l During longer unused times, clean the pump, wash it out with clear water, dry and store it
at room temperature
l Test wells for enough owing water (dry run danger)
l The pump is to be secured through a RCD circuit breaker with a release current of 30 mA.
l The electrical connections are always to be carried out by an authorised professional
l The pump may be used by children aged 8 years and above as well as persons with reduced
physical, sensory or mental abilities or those who lack skills, experience and knowledge only if
they are supervised. These aforementioned persons should only use the appliance while adhe-
ring to safe instructions and resulting dangers.
l Cleaning and maintenance must not be carried out by children without supervision.
l Under certain cirumstances, it is possible that that contamination of water is caused by leakage.
THE MANUFACTURER EXPLAINS:
l To take over no responsibility in the case of accidents or damages on the basis of careless-
ness or disregard to the instructions in this book.
l To reject every responsibility for the damages which originate from the improper use of the pump.
8. SERVICING
It must be regularly checked the pump lter and clean if necessary. The service inter-
vals are based on the respective usage. We recommend a weekly control in much dirt
accumulation, if necessary daily inspection. Under normal pumping conditions the pump
requires no servicing. From an operating period (with clear water) of approx. 2000 hours
the mechanical components should be checked: impeller wheels, chambers, sealing
rings etc. on wear and if necessary be changed. After 3000 pumping hours the oil in
the chamber should also be changed, if necessary (only with oil-dipped engine types!).
Please, only ll it up to 80% and check the sealing rings always for density.
With abrasive materials like sand the servicing duration can become shorter.
The following controls should be carried out regularly:
lIntactness of the electric cable
lThat the connection hoses are not bent or broken
l Cleanness of the pump medium
Moreover, the pump should be emptied with risk of frost, be washed out with clear water
and stored dry.
Fault code description
NO. Name of code Code Fault cause
7 Overcurrent/Short Circuit
Protection oLP This code appears when the motor is overcurrent/short circuit and it should be troubleshooting manually.
8 Communication Failure
Protection EAA This code appears when the communication failure occurred between drive board and control board and it should be troubleshooting manually.
9 Locked-rotor Protection EH This code appears when the rotor is locked and it should be troubleshooting manually.
10 Lost Phase Protection EP This code appears when phase is lost and it should be troubleshooting manually.
11 Leakage Protection LL When the pump runs continuously for 4 hours, it automatically enters the protection program. After eliminating leakage or conrming that it works properly, it can be
restarted by changing parameters or power off.

6 English
9. GUARANTEE REGULATIONS
For all manufacturing and material defects, the statutory warranty applies. In these cases we
take the replacement or repair of the pump. Shipping costs shall be borne by our company,
except as required by law. Please report the warranty on our service platform
www.pro-pumpe.de/Service. We will inform you how to proceed with case-related.
Returns please su󰀩cient postage. Unfortunately not prepaid returns can not be accepted
because they are ltered out before delivery. Our service we provide in Germany.
The warranty does not cover:
l Material wear (sealing rings, impeller wheels, impeller chambers)
l Unjustied interventions or changes in the pump
l Damages by sel󰀨ault
lImproper servicing and improper use
l DRY RUNNIG (Also partially!) of the pump
Moreover, we give no damage compensation for secondary damages!
10. RECOGNISING AND REPAIRING OF MISTAKES
Problem Possible cause Solution
Pump runs, no wa-
ter is being pumped
/ Highly uctuating
pressure
Air in the suction line Check suction line and connec-
tions for vacuum tightness
Air in the system (cannot escape) Air in the system must be let out / Press RUN key several times for a
few minutes
Impeller wheel is blocked Impeller wheel must be cleaned
Pump does not start
or switches itself o󰀨
Engine guard has switched the
pump o󰀨 Pump needs to be cooled
No electricity Check electrical connections
Pump runs, Pump
capacity slows down
or stops
Pump does not suck in water Install pump lower
Hose connections systems have
a leak Check hose connection systems
Impeller wheel is worn down Change impeller wheel
Filter has become dirty Clean lter
11. NOTES ON PRODUCT LIABILITY
We point out, that we are only liable for damages under the Product Liability Act, which are
caused by our units if no changes were made to the equipment. If repairs are carried out by our
authorized service, we are only liable if original spare parts and accessories were used.

12. NOTES ON DISPOSAL
Electro devices of our company, labeled with the symbol of the crossed trash bin, are
not permitted to be disposed in your household garbage. We are registered at the
German registration department EAR under the WEEE-No. DE25523173.
This symbol means, that you’re not allowed to treat this product as a regular
household waste item – it has to be disposed at a recycling collection point of electri-
cal devices. This is the best way to save and protect our earth.
THANK YOU FOR YOUR SUPPORT!
13. EU DECLARATION OF CONFORMITY
The undersigned 1A Pro Handels GmbH, Unterriethstr. 37, 65187 Wiesbaden conrms, that
the products placed on the market execution referred to the relevant regulations below, the rele-
vant EU directives and harmonized corresponds to the EU standard for security.
This declaration is valid insofar as no changes to the product are made.
Low Voltage Directive (2006/95/EC)
EC Electromagnetic compatibility directive (2014/30/EU)
The following harmonized standards:
EN 60335-2-41:2003 + A1:2004 + A2:2010
EN 60335-1:2012 + A11:2014 + A13:2017
EN 62233:2008
Wiesbaden, 1st December 2020
ppa. Peter Neumüller
English 7

Inhaltsverzeichnis
1. Vorwort ................................................................................................................................ 6
2. Allgemeines ......................................................................................................................... 6
3. Anwendungsbereiche .......................................................................................................... 6
4. Inbetriebnahme .................................................................................................................... 7
5. Bedienung ........................................................................................................................... 7
6. Tasten und Funktionsbeschreibung ..................................................................................... 8
7. Sicherheitshinweise ............................................................................................................. 9
8. Wartung ............................................................................................................................... 9
9. Garantiebestimmungen ..................................................................................................... 10
10. Erkennen und Beheben von Fehlern ................................................................................. 10
11. Hinweise zur Produkthaftung ............................................................................................. 10
12. Entsorgungshinweise ........................................................................................................ 10
13. EU-Konformitätserklärung .................................................................................................. 11
14. Technische Daten .............................................................................................................. 16
2. ALLGEMEINES
Die Pumpen sind nach dem neuesten Stand der Technik entwickelt, mit größter Sorgfalt gefertigt
und unterliegen strengen Qualitätskontrollen.
Die Pumpen wurden von uns insbesondere für die speziellen Anforderungen zur Umwälzung und
Filterung großer Wassermengen optimiert. Vergewissern Sie sich nach dem Auspacken, dass
die auf dem Typenschild und in der Einbauanleitung angegebenen Daten mit den vorgesehenen
Betriebsbedingungen übereinstimmen. Im Zweifelsfall ist der Betrieb zu unterlassen.
Transportschäden sind unverzüglich dem Speditionsunternehmen und uns schriftlich mitzuteilen.
3. ANWENDUNGSBEREICHE
Die Pumpe ist zur Förderung von Klarwasser (kein Schmutzwasser), frei von abrasiven Be-
standteilen (Sand, Schlamm, aggressive chemische Substanzen), vorgesehen. Das Wasser
muss ggf. bis auf 0,2 mm Partikelgröße vorgeltert werden. Für folgende Anwendungsbereiche
eignet sich die Pumpe:
l in privaten, sowie in ö󰀨entlichen Schwimmbecken
l Umwälzen von großen Wassermengen
l Sonstige Klarwasserförderung
SICHERHEITSHINWEISE UND WARNUNGEN
Bitte lesen Sie vor Inbetriebnahme der
Pumpe die Bedienungsanleitung Netzstecker ziehen
Allgemeines Warnzeichen Warnung vor elektrischer Spannung
1. VORWORT
Zum Kauf unserer Pumpe möchten wir Sie recht herzlich beglückwünschen. Wir wissen Ihr
Vertrauen zu schätzen. Aus diesem Grund stehen bei uns Funktions- und Betriebssicherheit an
erster Stelle.
Um Personen- und Sachschäden zu vermeiden, lesen Sie die vorliegende Bedie-
nungsanleitung bitte aufmerksam durch. Bitte beachten Sie alle Sicherheitshinweise
und Anweisungen zum sachgemäßen Gebrauch der Pumpe. Eine Nichtbeachtung
der Anweisungen und Sicherheitshinweise können zu körperlichen Schäden oder
zu Sachschäden führen.
Bitte bewahren Sie die Bedienungsanleitung mit den Anweisungen und Sicherheits-
hinweisen sorgfältig auf, um jederzeit darauf zurückgreifen zu können.
Bitte laden Sie stets die neueste Ausführung der Bedienungsanleitung von
www.pro-pumpe.de unter „download“ herunter. Diese ist stets maßgebend.
6 Deutsch

WICHTIG!
Diese Pumpen sind für das Pumpen von sauberem Wasser und chemisch nicht aggressiven
Flüssigkeiten bestimmt. Bei nicht besitmmungsgemäßem Einsatz entfällt jegliche Gewährlei-
stung. Sie sind nicht für das Pumpen von brennbaren Flüssigkeiten oder für den Betrieb an
Orten, an denen die Gefahr einer Explosion besteht, geeignet.
Diese Pumpen sind für die private Nutzung im Haus und Garten vorgesehen. Diese Pumpen
sind nicht für die kontinuierliche Nutzung (ohne Unterbrechungen) vorgesehen. Bei Dauerlauf-
Betrieb verkürzt sich die Lebensdauer entsprechend. Pumpe niemals mehr als 5 Minuten gegen
ein geschlossenes Ventil laufen lassen. Pumpe gegen Trockenlauf entsprechend sichern (Tro-
ckenlaufschutz installieren).
Pumpe niemals mehr als 20 mal pro Stunde starten und stoppen. Beim Takten der Pumpe
entfällt jeglicher Anspruch auf Gewährleistung.
Nicht für Betrieb an Solar-Photovoltaikanlagen geeignet.
4. INBETRIEBNAHME
Die Installation ist von einer qualizierten Fachkraft auszuführen.
Bitte überprüfen Sie vor jeder Inbetriebnahme die elektrischen Anschlüsse sowie das Kabel
auf Unversehrtheit.
Bitte prüfen Sie vor der Installation, ob der elektrische Anschluss entsprechend der gesetz-
lichen Vorschriften geerdet und installiert ist. Achten Sie darauf, dass die Pumpe durch einen
entsprechenden FI Schutzschalter (Auslösestrom 30mA) abgesichert ist.
Es ist NICHT zu empfehlen, selbst Kabelverlängerungen oder andere technische Modikati-
onen durchzuführen. Die Leitungen zur Pumpe sind stetig steigend zu verlegen. Eine Über-
tragung von mechanischen Lasten oder Schwingungen von oder zu der Pumpe muss durch
entsprechende Maßnahmen (Gummipu󰀨er, Panzerschläuche, Leitungsxierung usw.) ausge-
schlossen werden. Wasserleitungen, insb. die Saugleitung nicht reduzieren.
Alle Leitungen zu und von der Pumpe dichtend anschließen (z.B. Teonband oder Dichtfaden - kein
Hanf!). Wir empfehlen, die Saugleitung stets „in einem Stück“ ohne Unterbrechungen auszuführen,
um Undichtigkeiten zu vermeiden. Pumpe und Wasserleitungen auf Dichtigkeit mittels Druckprüfung
mind. 24 Std. testen. Ist mit Schmutz in der Pumpe zu rechnen, ist vor der Pumpe ein wirksamer
Vorlter zu installieren. Pumpe und Saugleitung mit Wasser befüllen.Pumpe elektrisch mit
Stromversorgung verbinden. Pumpe starten. Bei Bedarf muss die Pumpe und die Saugleitung
nachbefüllt werden bis sich ein normaler kontinuierlicher Betrieb eingestellt hat.
HINWEIS: Bitte beachten Sie, dass eine Verengung der Pumpenanschlüsse zu einem Defekt der
Pumpe führen kann. Hier sollten die angegebenen Anschlussgrößen unbedingt eingehalten werden.
Bei starker Einschränkung des Durchußes auf der Druckseite der Pumpe (z.B. durch verstopften
Sandlter) kann Wasser aus dem Gehäuse treten.
Deutsch 7
5. BEDIENUNG
l Bitte entfernen Sie die Abdeckung des Einfüllstutzens. Füllen Sie so viel Wasser ein bis es aus
dem Stutzen austritt. Schließen Sie nach dem Befüllen mit Wasser den Schlauch dichtend an.
l Wenn die Pumpe zum Selbstansaugen von Brunnenwasser verwendet wird ist darauf zu achten,
dass am vorderen Ende der Saugleitung ein Rückschlagventil installiert wird.
l Schließen Sie die Stromversorgung an, auf der Anzeige erscheint „0.0“ und die Kontrollleuchte
leuchtet.
l Die Pumpe startet automatisch. Ö󰀨nen Sie das Auslassventil um die Leitungen zu entlüften.
l Unter allen Betriebsbedingungen bewirkt das Drücken der „ “-Taste das Stoppen der Pumpe.
l Mit dem Drücken der „ “ oder „ “-Taste kann der Sollwert des Arbeitsdrucks eingestellt
werden, Ein kurzer Tastendruck der „ “-Taste erhöht den Druck um jeweils 0,1 bar.

8 Deutsch
Ein kurzer Tastendruck der „ “
-Taste reduziert den Druck um je-
weils 0,1 bar, das Halten der Tasten
bewirkt ein schnelles anheben oder
senken des Drucks.
l Ö󰀨nen Sie den Wasserhahn nach
dem Einstellen des Drucks. Das
Steuersystem übernimmt die Rege-
lung der Pumpe entsprechend dem
Wasserbedarf. Kontrollieren Sie,
ob die Pumpe normal läuft und der
Druck, der auf dem Display ange-
zeigt wird, konstant ist. Wenn dies
der Fall ist, ist die Installation abge-
schlossen. Bei Unregelmäßigkeiten
bitte Punkt 10 lesen und kontrollie-
ren.
Pumpen-
Kopf Permanent
Magnet-
motor
Deckel
Lüfter
Saug-
seite
Pumpen-
Gehäuse
Druck-SensorGummipuffer
Auslass-Ventil
Drucktank
LED-DisplayFüllstutzen Druckseite
Tastenfunktion und Display-Beschreibung
NR. NAME BESCHREIBUNG
1 Steigern-
Taste Ein kurzer Tastendruck erhöht den Druck um jeweils 0,1 bar, das Halten der Taste bewirkt ein schnelles ansteigen des Drucks.
2 Druck-
anzeige
Zeigt den aktuellen Druckwert in bar an. Das Display blinkt
nachdem die Auf- und Ab-Taste gedrückt wurde um den
Betriebsdruck einzustellen.
3 Netz-
anzeige Das Licht leuchtet wenn die Stromversorgung angeschlossen ist.
4 Pumpen- kontroll-
leuchte
Die Kontrollleuchte blinkt schnell wenn die Drehzahl des Motors
geregelt wird. Sie blinkt langsam wenn die Drehzahl des Motors
konstant ist oder kein Wasser vorhanden ist. Die Leuchte leuch-
tet immer wenn sie automatisch stoppt. Das Licht erlischt wenn
der Motor manuell gestoppt wird.
5 Druckein-
stellung Die Kontrollleuchte blinkt wenn der Druck eingestellt wird.
6
Wasser-
mangel-
Kontroll-
leuchte
Die Kontrollleuchte blinkt, wenn sich kein Wasser im Leitungs-
netz bendet. Es wird automatisch nach Wassermangel neu
gestartet. Die Wiederanlaufzeit beträgt 8 Sek., 1 Min., 10 Min.,
30 Min, 1 Std., 2 Std. ... 2 Std. Wiederholung.
7 Start / Stop
Taste
Drücken Sie die Taste um die Pumpe zu starten/stoppen und
den Normalzustand manuell wiederherzustellen, wenn sich zu
wenig Wasser im Leitungsnetz bendet.
8 Reduzie-
ren-Taste Ein kurzer Tastendruck reduziert den Druck um jeweils 0,1 bar. Das Halten der Taste bewirkt ein schnelles sinken des Drucks.
6. TASTEN UND FUNKTIONSBESCHREIBUNG
Fault code description
NR. CODE-NAME CODE FEHLERURSACHE
1 Überspannungsschutz oU Dieser Code erscheint wenn die Spannung höher als 270V ist und erlischt wenn die
Spannung niedriger als 260V ist.
2 Niederspannungsschutz LU Dieser Code erscheint wenn die Spannung unter 80V liegt und verlischt wenn die
Spannung über 90V steigt.
3 Überhitzungsschutz oC Dieser Code erscheint wenn die Temperatur höher als 80 °C ist und erlischt wenn die
Temperatur niedriger als 60 °C ist.
4 Sensorfehler oS
Dieser Code erscheint wenn der Drucksensor beschädigt oder abgeklemmt ist . Es sollte
eine manuelle Fehlerbehebung erfolgen.
5 Überdruckschutz oCP Dieser Code erscheint wenn der Rohrleitungsdruck 99% des Drucksensors er-
reicht. Es sollte eine manuelle Fehlerbehebung erfolgen.
6 Überlastschutz oLP Dieser Code erscheint wenn der Strombedarf oder die Energieversorgung überla-
stet ist. Es sollte eine manuelle Fehlerbehebung erfolgen.

Deutsch 9
7. SICHERHEITSHINWEISE
l Unbedingt geltende Vorschriften zur elektrischen Sicherheit befolgen
lPumpe niemals trocken betreiben
l Das Pumpen von entzündlichen, sowie allen anderen aggressiven Flüssigkeiten ist
untersagt
l Mediumtemperatur max. 35°C beachten
l Niemals die Pumpe am stromführenden Kabel oder Druckleitung ziehen
lQuerschnittsverengung vermeiden
l Bei längeren Stillstandszeiten die Pumpe säubern, mit klarem Wasser spülen und
trocken bei Zimmertemperatur lagern
l Brunnen auf ausreichend nachiesendes Wasser testen (Trockenlauf Gefahr)
l Die Pumpe ist durch einen FI-Schutzschalter mit Auslösestrom von 30 mA abzusichern
l Der elektrische Anschluss ist stets durch einen autorisierten Fachmann vorzunehmen
l Die Pumpe darf von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen,
sensorischen oder mentalen Fähigkeiten oder aufgrund mangelnder Erfahrung und Wis-
sen nur unter Beaufsichtigung benutzt werden oder wenn diese bezüglich des sicheren
Gebrauchs des Gerätes unterwiesen worden sind und die daraus resultierenden Gefahren
verstehen.
l Die Reinigung und Wartung darf nicht von Kindern ohne Beaufsichtigung durchgeführt werden
l Unter Umständen ist es möglich, dass eine Verschmutzung des Wassers durch Ausießen
von Schmiermitteln auftreten kann.
DER HERSTELLER ERKLÄRT,
l keine Verantwortung im Fall von Unfällen oder Schäden aufgrund von Fahrlässigkeit oder
Missachtung der Anweisungen in dieser Anleitung zu übernehmen
l jede Verantwortung für Schäden die durch die unsachgemäße Verwendung der Pumpe ent-
stehen, abzulehnen
8. WARTUNG
Der Pumpen-Filter sollte regelmäßig kontrolliert und ggf. gereinigt werden. Die Serviceinter-
valle richten sich nach der jeweiligen Nutzung. Wir empfehlen eine wöchentliche Kontrolle, bei
viel Schmutzanfall ggf. tägliche Kontrolle. Unter normalen Betriebsbedingungen erfordert die
Elektropumpe keine weitere Wartung.
Ab einer Betriebsdauer (bei Klarwasser) von ca. 2000 Stunden sollten die mechanischen
Bauteile wie Laufräder, Laufkammern, Dichtungen etc. auf Unversehrtheit hin überprüft und
ggf. getauscht werden. Nach 3000 Betriebsstunden sollte ggf. das Öl in der Kammer aus-
getauscht werden (nur bei ölgetauchten Motortypen!). Bitte nur bis zu 80% au󰀨üllen und die
Dichtungen stets auf Dichtigkeit überprüfen. Bei abrasiven Materialien wie Sand verkürzt sich
die Wartungsdauer.
Folgende Kontrollen sollten regelmäßig durchgeführt werden:
l Unversehrtheit des Stromkabels
lVordruck im Drucktank (ca. 1,6 - 2,0 bar)
l Saubere Führung und Dichtigkeit der Leitungen (z.B. keinen Knick)
l Sauberkeit des Mediums (keinen Sand, keinen Schlamm)
Außerdem sollte bei Frostgefahr die Pumpe entleert, mit klarem Wasser durchspült und
trocken eingelagert werden
Tastenfunktion und Display-Beschreibung
NR. CODE-NAME CODE FEHLERURSACHE
7 Überstrom-/Kurzschlussschutz oLP Dieser Code erscheint wenn der Motor einen Überstrom-/Kurzschluss hat. Es sollte
eine manuelle Fehlerbehebung erfolgen.
8 Schutz vor Übertragungsfehlern EAA Dieser Code erscheint wenn ein Kommunikationsfehler zwischen Antriebsplatine und
Steuerplatine aufgetreten ist. Es sollte eine manuelle Fehlerbehebung erfolgen.
9 Schutz gegen blockierten Rotor EH Dieser Code erscheint wenn der Rotor blockiert ist und sollte manuell behoben werden.
10 Schutz vor Phasenausfall EP Kein Netzanschluss.
11 Leckageschutz LL
Wenn die Pumpe 4 Stunden lang kontinuierlich läuft, wechselt sie automatisch in
das Schutzprogramm. Nachdem die Leckage beseitigt oder ihre ordnungsgemäße
Funktion bestätigt wurde, kann sie durch Ändern der Parameter oder Ausschalten
neu gestartet werden.

12 Notes/Notizen
Problem Mögliche Ursache Lösung
Pumpe läuft, kein
Wasser wird befördert
/ stark schwankender
Druck
Luft in der Saugleitung Saugleitung und Verbindungen auf
Unterdruckdichtigkeit prüfen
Luft im System (kann nicht
entweichen)
System entlüften / mehrfach für paar
Minuten RUN-Taste drücken
Laufrad verstopft Laufrad säubern
Pumpe startet nicht
oder schaltet sich aus
Thermoschutzschalter hat die
Pumpe ausgeschaltet
Abkühlen lassen und ausreichende
Kühlung sicherstellen
Kein Strom Elektr. Anschlüsse überprüfen
Pumpe läuft, Förderlei-
stung lässt nach bzw.
bricht ab
Pumpe saugt kein Wasser an Pumpe tiefer installieren
Wasserleitungssystem ist
undicht
Leitungssystem auf Undichtigkeit
prüfen
Laufrad ist abgenutzt Laufrad wechseln
Filter ist verschmutzt Filter reinigen
10. ERKENNEN UND BEHEBEN VON FEHLERN
9. GARANTIEBESTIMMUNGEN
Für alle Fabrikations- und Materialfehler gilt die gesetzliche Gewährleistung. In diesen Fällen überneh-
men wir den Umtausch oder die Reparatur der Pumpe. Versandkosten werden von uns nur getragen,
soweit dies gesetzlich vorgeschrieben ist.
Im Garantiefall bitte über unsere Serviceplattform www.pro-pumpe.de/Service den Fall anmelden.
Dann teilen wir Ihnen die weitere Vorgehensweise fallbezogen mit.
Rücksendungen bitte ausreichend frankieren. Unfreie Rücksendungen können leider nicht angenom-
men werden, da diese vor Zustellung rausgeltert werden. Unsere Serviceleistung erbringen wir in
Deutschland.
Die Garantie gilt nicht bei:
l Materialverschleiß (z.B. Dichtungen, Laufräder, Laufkammern)
l Unberechtigten Eingri󰀨en oder Veränderungen an der Pumpe
l Beschädigungen durch Selbstverschulden
l Unsachgemäßer Wartung und unsachgemäßem Betrieb
l TROCKENLAUF (auch testweise!) der Pumpe
Außerdem leisten wir keinerlei Schadensersatz für Folgeschäden!
11. HINWEISE ZUR PRODUKTHAFTUNG
Wir weisen darauf hin, dass wir nach dem Produkthaftungsgesetz für Schäden, die durch unsere
Geräte verursacht werden, nur insofern haften, soweit keine Veränderungen an den Geräten vor-
genommen wurden. Falls Reparaturen durch von uns autorisierte Servicewerkstätte vorgenom-
men werden, haften wir nur insofern, wenn Original-Ersatzteile und Zubehör verwendet wurden.
12. ENTSORGUNGSHINWEISE
Elektro-Geräte mit dem Symbol der durchgestrichenen Mülltonne dürfen nicht über den
Hausmüll entsorgt werden, sondern sind an einer Annahmestelle für Recycling von elek-
tronischen Geräten abzugeben.
Bei der deutschen Registrierungsstelle EAR sind wir unter der WEEE-Nummer
DE25523173 gelistet. So tragen Sie zur Erhaltung und zum Schutz unserer Umwelt bei.
VIELEN DANK FÜR IHRE UNTERSTÜTZUNG!

13 Notes/Notizen
11. EU-KONFORMITÄTSERKLÄRUNG
Der Unterzeichner 1A Pro Handels GmbH, Unterriethstr. 37, 65187 Wiesbaden bestätigt, dass
die umseitig benannten Produkte in der in den Verkehr gebrachten Ausführung den unten aufge-
führten einschlägigen Bestimmungen, den entsprechenden EU harmonisierten Richtlinien und
dem EU-Standard für Sicherheit entspricht.
Diese Konformitätserklärung gilt, insofern an dem Produkt keine Veränderungen vorgenommen
werden.
Richtlinie Niederspannung (2014/35/EG)
Richtlinie Elektromagnetische Verträglichkeit (2014/30/EU)
Folgende harmonisierte Normen:
EN 60335-2-41:2003 + A1:2004 + A2:2010
EN 60335-1:2012 + A11:2014 + A13:2017
EN 62233:2008
Wiesbaden, den 01.12.2020
ppa. Peter Neumüller

12 Notes / Notizen
Performed service work (as precise and detailed as possible) /
Ausgeführte Servicearbeiten (so präzise und detailliert wie möglich)
Signature /
Unterschrift
Date /
Datum
Name /
Service-Person

13 Notes / Notizen

Ground fault
circuit interrupter
FI-Sicherung
30mA
Flexible hose
Panzerschlauch
Non-return valve
Rückschlagventil
Steadily rising suction pipe
Stetig steigende Saugleitung
16 Englisch/Deutsch
Imprint/Impressum
1A Pro Handels GmbH
www.pro-pumpe.de
Email: info@1a-pro-handel.de
Tel.: [phone]
Fax: [phone]
de
14. TECHNICAL DATA/TECHNISCHE DATEN
Installation scheme / Installations-Schema
English Deutsch PS01107
Power (P1) Leistung (P1) 800 W
Max. pump capacity Max. Fördermenge 3,7 m³/h
Max. pressure Max. Druck 4,5 bar
Max. pump height Max. Förderhöhe 45 m
Max. water temperature Max. Wassertemperatur 60°C
Protective class Schutzklasse IPX5
Tension Spannung 230V/50 Hz
Measures in mm Maße in mm 300x187x282
Connection in/out Anschlüsse 1”
Cable length Kabellänge 1,5 m
Schematic illustration as an example. Please refer to the offer description for
the contents of delivery.
Schematische Darstellung als Beispiel. Den Lieferumfang entnehmen Sie
bitte der Angebots-Beschreibung.
