Project Source H5-1190D-2A2C User manual

ATTACH YOUR RECEIPT HERE
1
Serial Number Purchase Date
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-866-389-8827, 8 a.m. - 8 p.m., EST, Monday - Friday.
ITEM #0463882
MODEL #H5-1190D-2A2C
OVER-THE-TOILET
SHELF TOWER
AB13244
Français p. 8
Español p. 15

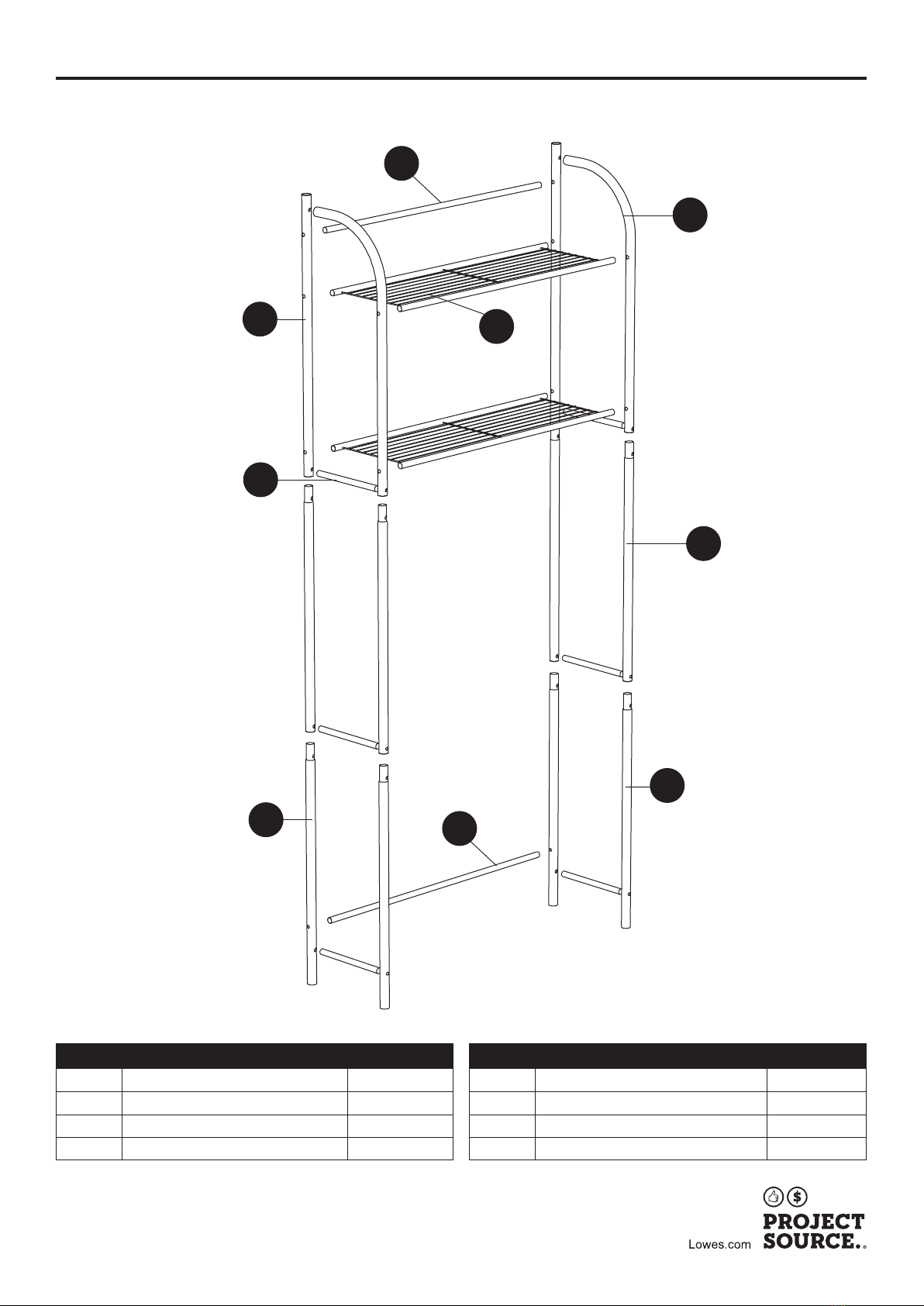

PACKAGE CONTENTS
2
PART DESCRIPTION QUANTITY
A
B
C
D
Top front tube
Top back tube
Middle tube
Bottom front tube
2
2
4
2
PART DESCRIPTION QUANTITY
E
F
G
H
Bottom back tube
Back support
Side tube
Wire shelf
2
2
6
2
F
A
C
H
D
F
E
G
B

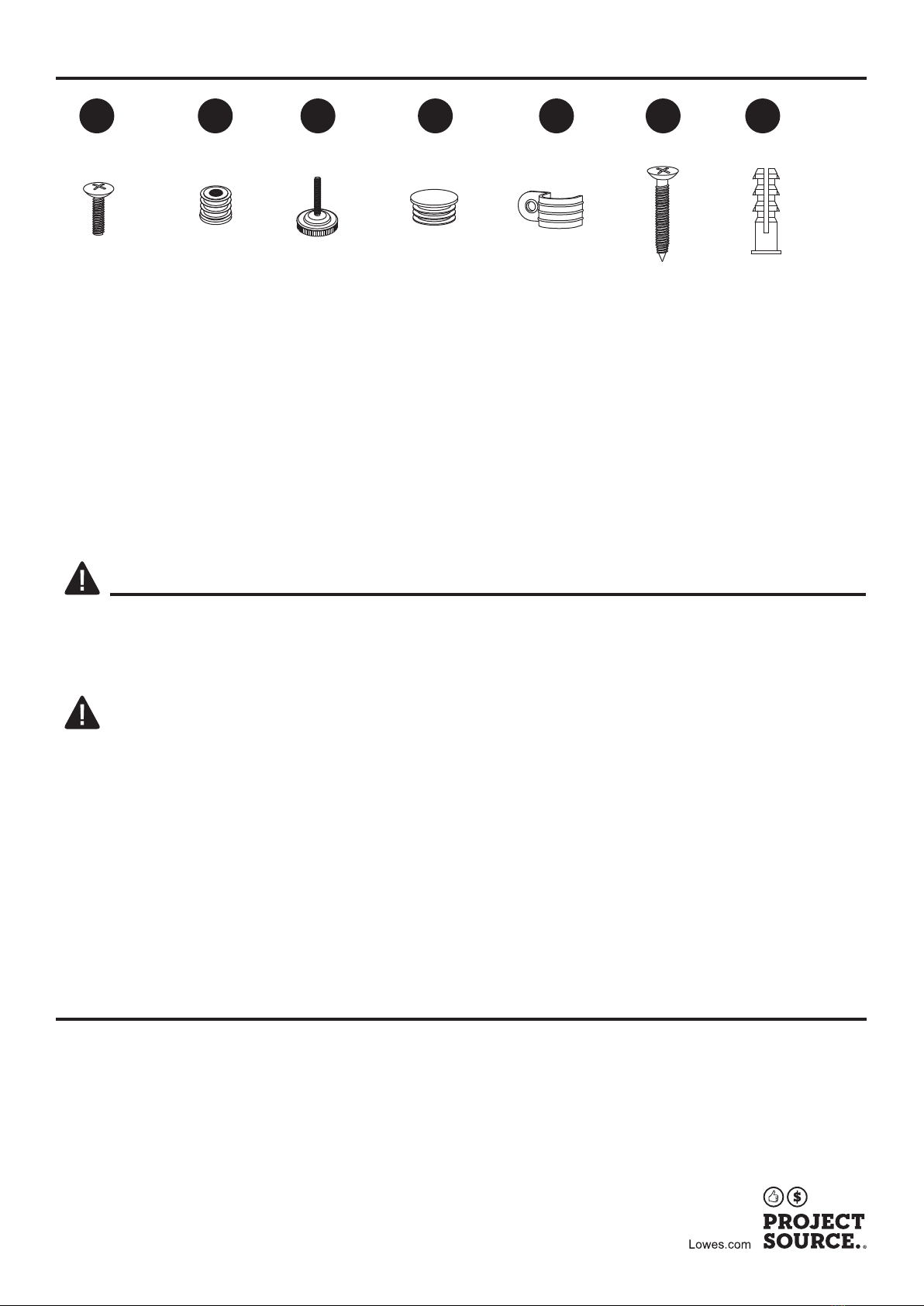

HARDWARE CONTENTS (not shown actual size)
SAFETY INFORMATION
3
WARNING
CAUTION
Please read and understand this entire manual before attempting to assemble or install
the product.
• Do not allow children to climb or jump on furniture due to possible accident or injury.
• Depending on the mounting surface, alternative mounting hardware (not included) may
be needed to secure the item.
• Load capacity for one shelf is 61.03 lbs. Total load capacity is 122.06 lbs.
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents list. If any part is missing or damaged, do not attempt
to assemble the product.
Estimated Assembly Time: 25 minutes
Tools Required for Assembly (not included): Phillips Screwdriver
PREPARATION
AA BB CC DD EE FF GG
Screw
Qty. 26
Foot plug
Qty. 4
Adjustable
foot
Qty. 4
Top cap
Qty. 2
Mounting
bracket
Qty. 1
Mounting
screw
Qty. 1
Wall anchor
Qty. 1

ASSEMBLY INSTRUCTIONS
4
BB
CC
AA
AA
D
D
D
D
C
G
G
E
E
E
E
Hardware Used
1
2
3
BB
CC
x 4
x 4
Adjustable foot
Foot plug

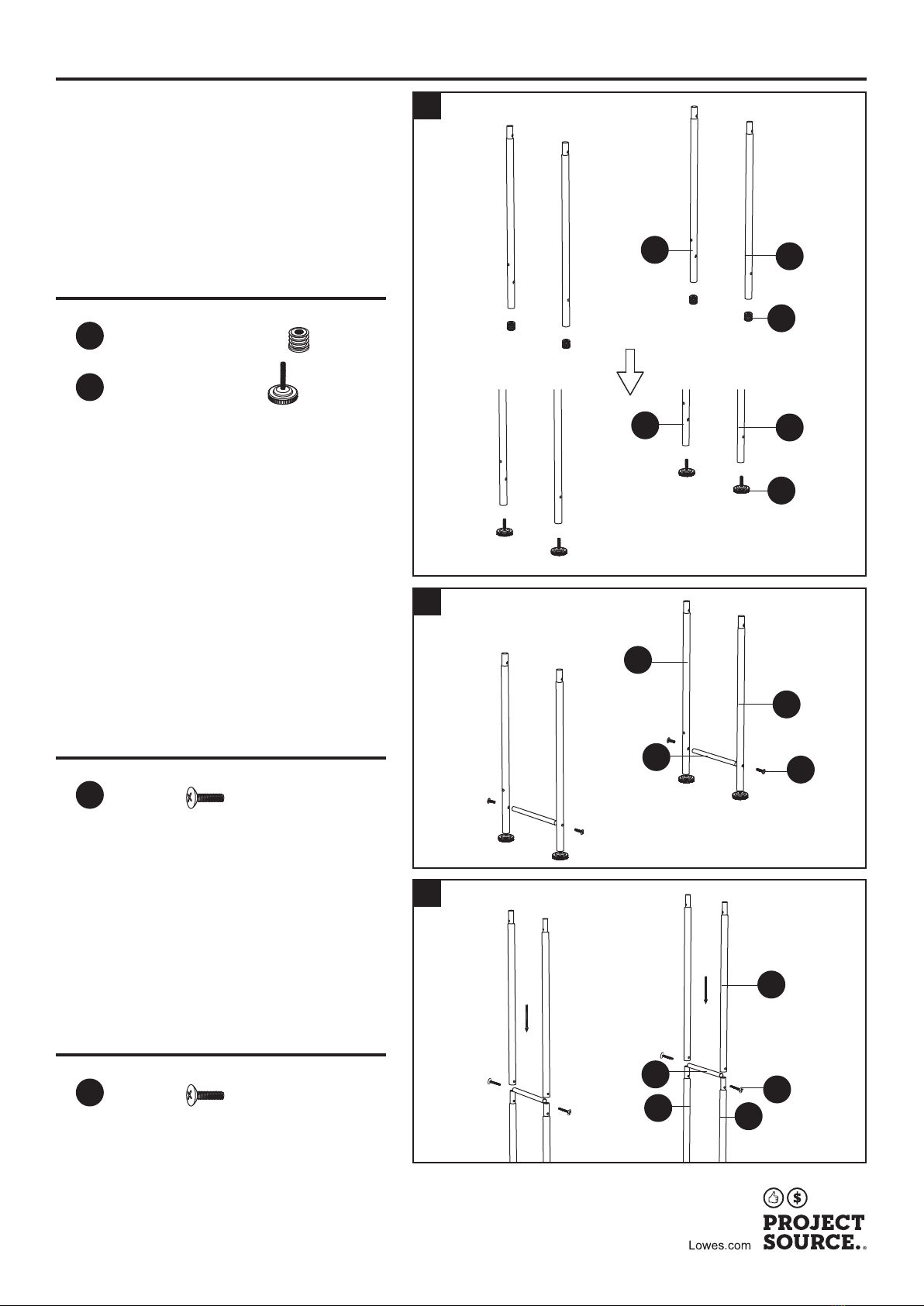

1. Insert one foot plug (BB) each into the
bottom front tubes (D) and bottom back
tubes (E). Insert one adjustable foot (CC)
each into the foot plugs (BB) in tubes (D)
and (E).
2. Attach a bottom front tube (D) to a
bottom back tube (E) using a side tube
(G) and screws (AA). Tighten screws
(AA) with a Phillips screwdriver. Repeat
for remaining tubes (D) and (E).
3. Attach the middle tubes (C) to the
assemblies from Step 2. Using screws
(AA), secure two more side tubes (G) to
the bottom front tubes (D), bottom back
tubes (E) and middle tubes (C).
Hardware Used
AA Screw x 4
Hardware Used
AA Screw x 4

5
ASSEMBLY INSTRUCTIONS
B
F
H
F
C
G
A
AA
AA
4
5

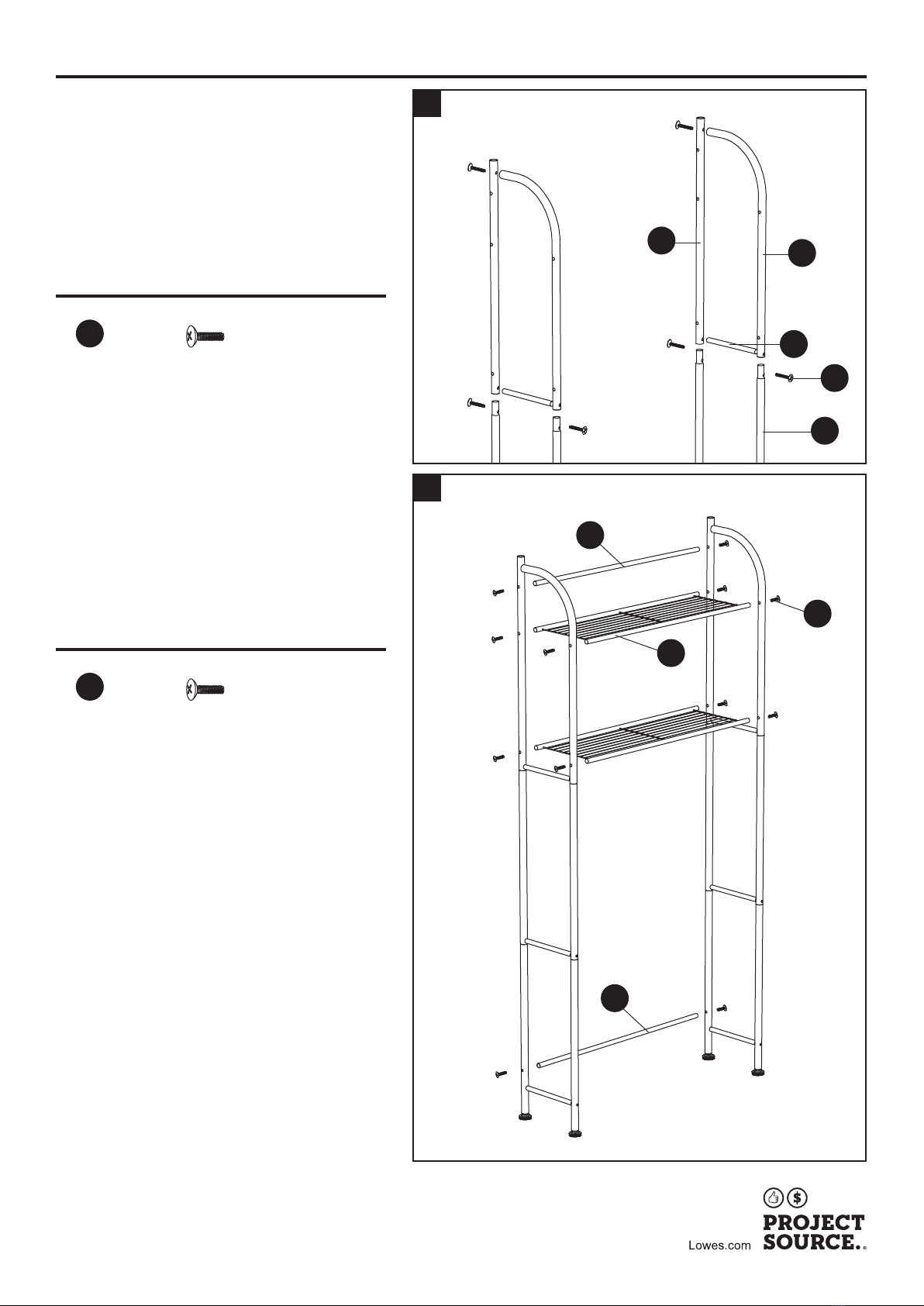

4. Attach top front tubes (A) and top back
tubes (B) to the middle tubes (C). Using
screws (AA), secure the remaining side
tubes to the top front tubes (A), top back
tubes (B) and middle tubes (C).
5. Use screws (AA) to secure the wire
shelves (H) and two back supports (F)
to the completed side assemblies.
Note: You may need to attach the back
supports (F) after placing the unit in the
desired location to go around plumbing.
Hardware Used
AA Screw x 6
Hardware Used
AA Screw x 12

FF
GG
6
ASSEMBLY INSTRUCTIONS
DD
GG
EE FF
6
7

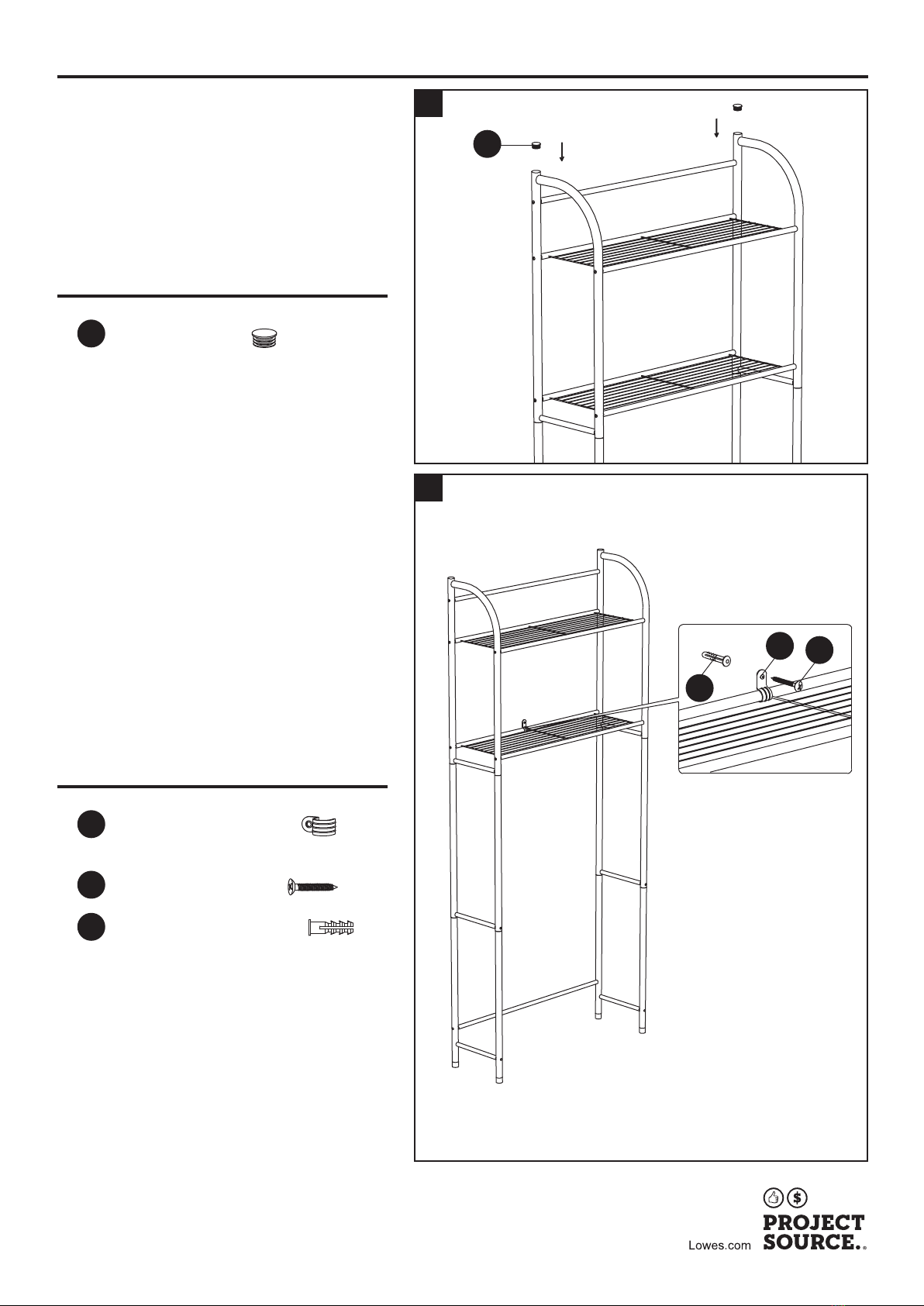

6. Insert top caps (DD) into the openings
at the top of top back tubes (B).
7. If additional stability is required,
hardware is provided to secure the unit
to the wall. On the wall, drill a hole 1/4 in.
diameter. Tap the wall anchor (GG)
into the wall with a hammer. Secure the
unit by using mounting bracket (EE)
and mounting screw (FF).
Hardware Used
DD Top cap x 2
Hardware Used
EE Mounting bracket x 1
Mounting screw x 1
Wall anchor x 1

CARE AND MAINTENANCE
Wipe clean with a damp cloth. Do not use harsh chemicals such as bleach wipes.
For replacement parts, call our customer service department at 1-866-389-8827, 8 a.m. - 8 p.m.,
EST, Monday - Friday.
7

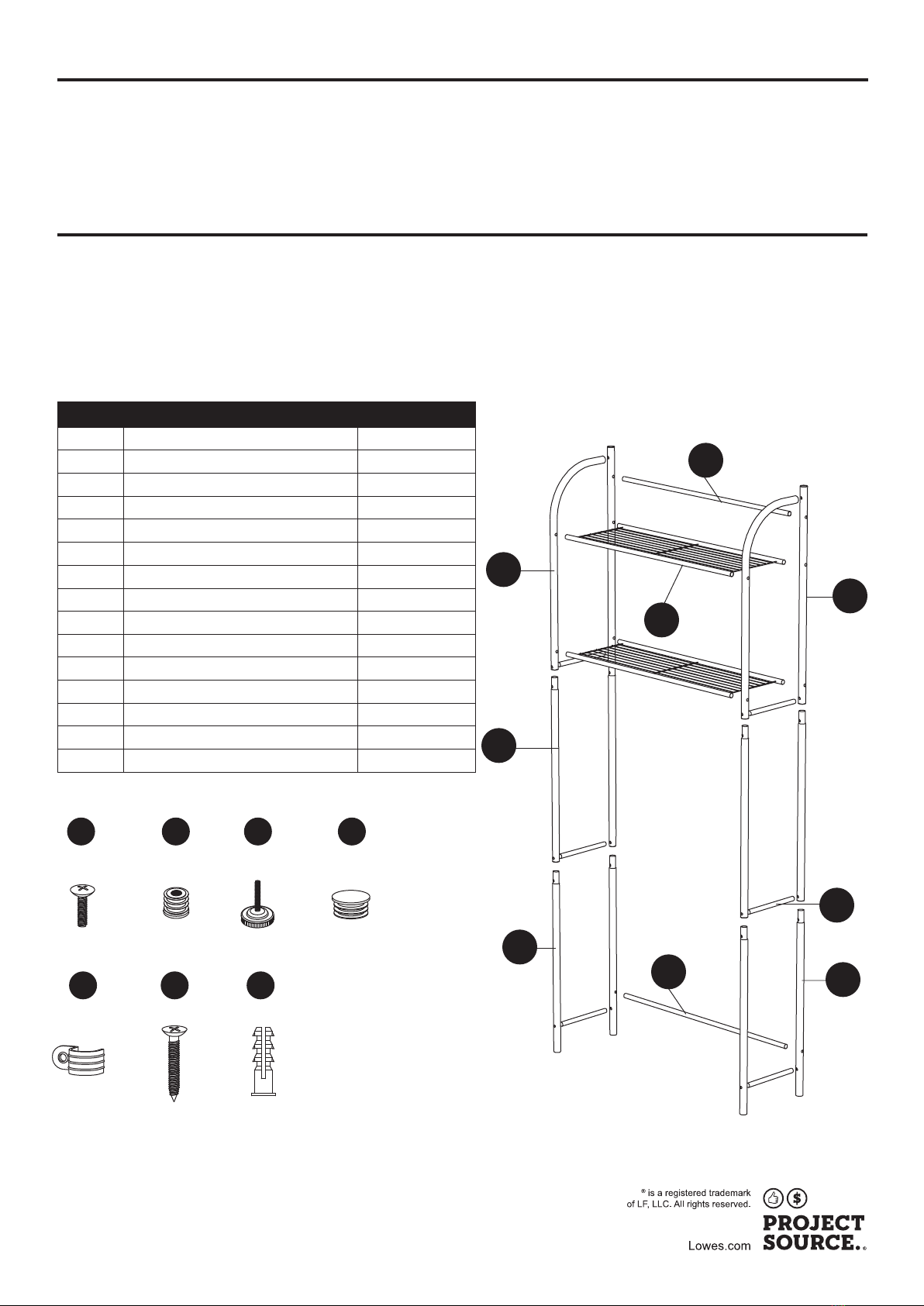

REPLACEMENT PARTS LIST
C
H
G
E
A
D
F
F
B
PART DESCRIPTION PART#
A 10G-A
10G-B
10G-C
10G-D
10G-E
10G-F
10G-G
10G-H
10G-AA
10G-BB
10G-CC
10G-DD
10G-EE
10G-FF
10G-GG
B
C
E
F
G
H
D
Top front tube
Top back tube
Middle tube
Bottom back tube
Back support
Side tube
AA
Wire shelf
BB
Screw
CC
Foot plug
Adjustable foot
DD
EE
Top cap
FF
Mounting bracket
GG
Mounting screw
Wall anchor
Bottom front tube
AA BB CC DD
EE FF GG
Printed in Taiwan
Project Source

8
Numéro de série Date d’achat
ARTICLE #0463882
MODÈLE #H5-1190D-2A2C
TOUR DE RANGEMENT POUR
LE DESSUS DE LA TOILETTE
JOIGNEZ VOTRE REÇU ICI
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au
détaillant, appelez notre service à la clientèle au 1 866 389-8827, entre 8 h et 20 h (HNE),
du lundi au vendredi.

9
DESCRIPTION QUANTITÉ
A
B
C
D
Tube avant supérieur
Tube arrière supérieur
Tube central
Tube avant inférieur
2
2
4
2
DESCRIPTION QUANTITÉ
E
F
G
H
Tube arrière inférieur
Support arrière
Tube latéral
Tablette en treillis métallique
2
2
6
2
F
A
C
H
D
F
E
G
B
PIÈCE PIÈCE
CONTENU DE L’EMBALLAGE

10
ATTENTION
Temps d’assemblage approximatif : 25 minutes
AA BB CC DD EE FF GG
Vis
Qté : 26
Bouchon
pour patin
Qté : 4
Bouchon
supérieur
Qté : 2
Cheville
d’ancrage
Qté : 1
QUINCAILLERIE INCLUSE (non illustrée à la grandeur réelle)
Patin
réglable
Qté : 4
Support
de fixation
Qté : 1
Vis de
montage
Qté : 1
CONSIGNES DE SÉCURITÉ
Assurez-vous de lire et de comprendre l’intégralité de ce manuel avant de tenter d’assembler
ou d’installer le produit.
• Ne permettez pas aux enfants de grimper sur le meuble ou de sauter dessus; cela pourrait
causer des accidents ou des blessures.
• Selon la surface de montage, il peut être nécessaire d’utiliser une quincaillerie de fixation
différente (non incluse) pour bien fixer l’article.
• La capacité de charge d’une tablette est de 27,68 kg. La capacité de charge totale
est de 55,37 kg.
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez
le contenu de l’emballage avec la liste des pièces et celle de la quincaillerie incluse. S’il y a des
pièces manquantes ou endommagées, ne tentez pas d’assembler le produit.
Outils nécessaires pour l’assemblage (non inclus) : tournevis cruciforme.
AVERTISSEMENT
PRÉPARATION

11
BB
CC
AA
AA
D
D
D
D
C
G
G
E
E
E
E
Quincaillerie utilisée
1
2
3
BB
CC
× 4
× 4
Patin réglable
Bouchon pour patin
Quincaillerie utilisée
AA Vis × 4
Quincaillerie utilisée
AA Vis × 4
INSTRUCTIONS POUR L’ASSEMBLAGE
2. Fixez un tube avant inférieur (D) à un
tube arrière inférieur (E) à l’aide d’un
tube latéral (G) et de vis (AA). Serrez
toutes les vis (AA) au moyen d’un
tournevis cruciforme. Faites de même
pour les tubes (D) et (E) restants.
1. Insérez un bouchon pour patin (BB)
dans chaque tube avant inférieur (D)
et dans chaque tube arrière inférieur (E).
Insérez un patin réglable (CC) dans
chaque bouchon pour patin (BB) des
tubes (D) et (E).
3. Fixez les tubes centraux (C) aux
ensembles réalisés à l’étape 2.
À l’aide de vis (AA), fixez deux autres
tubes latéraux (G) aux tubes avant
inférieurs (D), aux tubes arrière
inférieurs (E) et aux tubes centraux (C).

12
B
F
H
F
C
G
A
AA
AA
4
5
Quincaillerie utilisée
AA Vis × 6
Quincaillerie utilisée
AA Vis × 12
INSTRUCTIONS POUR L’ASSEMBLAGE
4. Fixez les tubes avant supérieurs (A)
et les tubes arrière supérieurs (B) aux
tubes centraux (C). À l’aide de
vis (AA), fixez les tubes latéraux
restants aux tubes avant supérieurs
(A), aux tubes arrière supérieurs (B)
et aux tubes centraux (C).
5. Utilisez les vis (AA) pour fixer les
tablettes en treillis métallique (H) et
les deux supports arrière (F) aux
ensembles latéraux terminés.
Remarque : Il est possible que vous
ayez besoin de fixer le support arrière (F)
une fois que l’unité est placée derrière
la toilette.

FF
GG
13
DD
GG
EE FF
6
7
Quincaillerie utilisée
DD Bouchon supérieur × 2
Quincaillerie utilisée
EE Support de fixation x 1
Vis de montage x 1
Cheville d’ancrage x 1
INSTRUCTIONS POUR L’ASSEMBLAGE
6. Insérez les capuchons (DD) dans les
ouvertures de la partie supérieure des
tubes arrière supérieurs (B).
7. Si vous désirez renforcer la stabilité
de la tour, la quincaillerie est fournie afin
de bien fixer l’unité au mur. Percez un
trou dans le mur à l’aide d’un foret d’un
diamètre de 1/4 po. Insérez la cheville
d’ancrage (GG) dans le mur en la
frappant avec un marteau. Fixez l’unité
à l’aide du support de fixation (EE)
et de la vis de montage (FF).

ENTRETIEN
Nettoyez l’article à l’aide d’un linge humide. N’utilisez pas d’articles de nettoyage contenant des
produits chimiques puissants, comme des chiffons avec des agents de blanchiment.
14
LISTE DES PIÈCES DE RECHANGE
C
H
G
E
A
D
F
F
B
PIÈCE DESCRIPTION No DE PIÈCE
A 10G-A
10G-B
10G-C
10G-D
10G-E
10G-F
10G-G
10G-H
10G-AA
10G-BB
10G-CC
10G-DD
10G-EE
10G-FF
10G-GG
B
C
E
F
G
H
D
Tube avant supérieur
Tube arrière supérieur
Tube central
Tube arrière inférieur
Support arrière
Tube latéral
AA
Tablette en treillis métallique
BB
Vis
CC
Bouchon pour patin
Patin réglable
DD
EE
Bouchon supérieur
FF
Support de fixation
GG
Vis de montage
Cheville d’ancrage
Tube avant inférieur
AA BB CC DD
EE FF GG
Imprimé à Taïwan
Pour obtenir des pièces de rechange, veuillez communiquer avec notre service à la clientèle
au 1 866 389-8827, entre 8 h et 20 h (HNE), du lundi au vendredi.
Project Source®est une marque de commerce
déposée de LF, LLC. Tous droits réservés.

15
Número de serie Fecha de compra
ARTÍCULO #0463882
MODELO # H5-1190D-2A2C
REPISA VERTICAL
PARA COLOCAR SOBRE
EL INODORO
ADJUNTE SU RECIBO AQUÍ
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-866-389-8827, de lunes a viernes de 8 a.m.
a 8 p.m., hora estándar del Este.

16
DESCRIPCIÓN CANTIDAD
A
B
C
D
Tubo frontal superior
Tubo posterior superior
Tubo central
Tubo frontal inferior
2
2
4
2
DESCRIPCIÓN CANTIDAD
E
F
G
H
Tubo posterior inferior
Soporte posterior
Tubo lateral
Repisa de alambre
2
2
6
2
F
A
C
H
D
F
E
G
B
PIEZA PIEZA
CONTENIDO DEL PAQUETE

17
PRECAUCIÓN
Tiempo estimado de ensamblaje: 25 minutos
AA BB CC DD EE FF GG
Tornillo
Cant. 26
Tapón
para pata
Cant. 4
Tapa superior
Cant. 2
Ancla de
expansión
de pared
Cant. 1
ADITAMENTOS (no se muestran en tamaño real)
Pie ajustable
Cant. 4
Abrazadera
de montaje
Cant. 1
Tornillo de
montaje
Cant. 1
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar o instalarel producto.
• No permita que los niños se trepen o salten sobre el mueble porque puede resultar en daños
o en accidentes.
• Según la superficie de montaje, los aditamentos de montaje alternativos (no se incluyen),
es posible que se requiera asegurar el artículo.
• La capacidad de carga de un anaquel es de 27,68 kg. La capacidad total es de 55,37 kg.
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el
producto si falta alguna pieza o si estas están dañadas.
Herramientas necesarias para el ensamblaje (no se incluyen): Destornillador Phillips
ADVERTENCIA
PREPARACIÓN

18
BB
CC
AA
AA
D
D
D
D
C
G
G
E
E
E
E
Aditamentos utilizados
1
2
3
BB
CC
x 4
x 4
Pie ajustable
Tapón para pata
Aditamentos utilizados
AA Tornillo x 4
Aditamentos utilizados
AA Tornillo x 4
INSTRUCCIONES DE ENSAMBLAJE
2. Fije un tubo frontal inferior (D) a un
tubo posterior inferior (E) con un tubo
lateral (G) y tornillos (AA). Apriete los
tornillos (AA) con un destornillador
Phillips. Repita estos pasos para los
tubos restantes (D) y (E).
1. Inserte un tapón para pata (BB) en
cada tubo frontal inferior (D) y en cada
tubo posterior inferior (E). Inserte un pie
ajustable (CC) en cada tapón para pata
(BB) de los tubos (D) y (E).
3. Fije los tubos del medio (C) a los
ensambles del Paso 2. Con los tornillos
(AA), asegure dos tubos laterales (G)
más a los tubos frontales inferiores (D),
los tubos posteriores inferiores (E) y
los tubos del medio (C).

19
B
F
H
F
C
G
A
AA
AA
4
5
Aditamentos utilizados
AA Tornillo x 6
Aditamentos utilizados
AA Tornillo x 12
INSTRUCCIONES DE ENSAMBLAJE
4. Fije los tubos frontales superiores (A)
y los tubos posteriores superiores (B) a
los tubos del medio (C). Con los tornillos
(AA), asegure los tubos laterales
restantes a los tubos frontales
superiores (A), los tubos posteriores
superiores (B) y los tubos del medio (C).
5. Use tornillos (AA) para asegurar los
estantes de alambre (H) y dos soportes
posteriores (F) a los ensambles
laterales completados.
Nota: Es posible que necesite fijar los
soportes posteriores (F) después de
colocar la unidad en la ubicación
deseada para que pasen por alrededor
de la plomería.

FF
GG
20
DD
GG
EE FF
6
7
Aditamentos utilizados
DD Tapa superior x 2
Aditamentos utilizados
EE Abrazadera de
montaje
x 1
Tornillo de montaje x 1
Ancla de expansión
de pared
x 1
INSTRUCCIONES DE ENSAMBLAJE
6. Inserte las tapas superiores (DD)
en las aberturas de la parte superior
de los tubos posteriores superiores (B).
7. Si se requiere estabilidad adicional,
se proporcionan aditamentos para
asegurar la unidad a la pared. En la
pared, taladre un orificio de 6,35 mm
(1/4 pulg). Golpee el ancla de
expansión de pared (GG) con un
martillo para insertarla en la pared.
Asegure la unidad con una abrazadera
de montaje (EE) y un tornillo de
montaje (FF).
