ProLights ECLFRSJBP4 User manual

EN - IT
USER MANUAL
MANUALE UTENTE
BATTERY PACK FOR ECLIPSEFRESNELJ
ECLFRSJBP4

All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be
reproduced in any form or by any means for any commercial use.
In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the
characteristics stated in this instruction manual at any time and without prior notice.
All revisions and updates are available in the ‘manuals’ section on site www.musiclights.it
REV.001-10/18

1
ECLFRSJBP4
Packing content • ABS case
• Charger
• 4x battery
• 4x DMX cable male to male
• 4x DMX cable male to female
• User manual
TABLE OF CONTENTS Safety
General instructions
Warnings and installation precautions
1 Introduction
1. 1 Description
1. 2 Technical specication
1. 3 Operating elements and connections
2 Installation
2. 1 Mounting
3 Maintenance
3. 1 Maintenance and cleaning the unit
3. 2 Fuse replacement
Guidelines for lithium batteries devices
2
2
3
3
3
4
5
5
6

ECLFRSJBP4
2
SAFETY
General instruction
• The products referred to in this manual conform to the European Community Directives and are there-
fore marked with .
• The unit is supplied with hazardous network voltage (230V~). Leave servicing to skilled personnel only.
Never make any modications on the unit not described in this instruction manual, otherwise you will
risk an electric shock.
• Connection must be made to a power supply system tted with ecient earthing (Class I appliance ac-
cording to standard EN 60598-1). It is, moreover, recommended to protect the supply lines of the units
from indirect contact and/or shorting to earth by using appropriately sized residual current devices.
• The connection to the main network of electric distribution must be carried out by a qualied electrical
installer. Check that the main frequency and voltage correspond to those for which the unit is designed
as given on the electrical data label.
• This unit is not for home use, only professional applications.
• Never use the xture under the following conditions:
- in places subject to vibrations or bumps;
- in places subject to excessive humidity.
• Make certain that no inammable liquids, water or metal objects enter the xture.
• Do not dismantle or modify the xture.
• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for
an inspection or contact the manufacturer directly.
• If the unit is to be put out of operation denitively, take it to a local recycling
plant for a disposal which is not harmful to the environment.
Warnings and installation precautions
• If this device will be operated in any way dierent to the one described in this manual, it may suer
damage and the guarantee becomes void. Furthermore, any other operation may lead to dangers like
short circuit, burns, electric shock, etc.
• Before starting any maintenance work or cleaning the projector, cut o power from the main supply.
• When carrying out any work, always comply scrupulously with all the regulations (particularly regard-
ing safety) currently in force in the country in which the xture’s being used.
• Install the xture in a well ventilated place.
• Keep any inammable material at a safe distance from the xture.
• Shields, lenses or ultraviolet screens shall be changed if they have become damaged to such an extent
that their eectiveness is impaired.
• The lamp (LED) shall be changed if it has become damaged or thermally deformed.
• Never look directly at the light beam. Please note that fast changes in lighting, e. g. ashing light, may
trigger epileptic seizures in photosensitive persons or persons with epilepsy.
• Do not touch the product’s housing when operating because it may be very hot.
WARNING! Before carrying out any operations with the unit, carefully read this instruction
manual and keep it with cure for future reference. It contains important information about
the installation, usage and maintenance of the unit.

3
ECLFRSJBP4

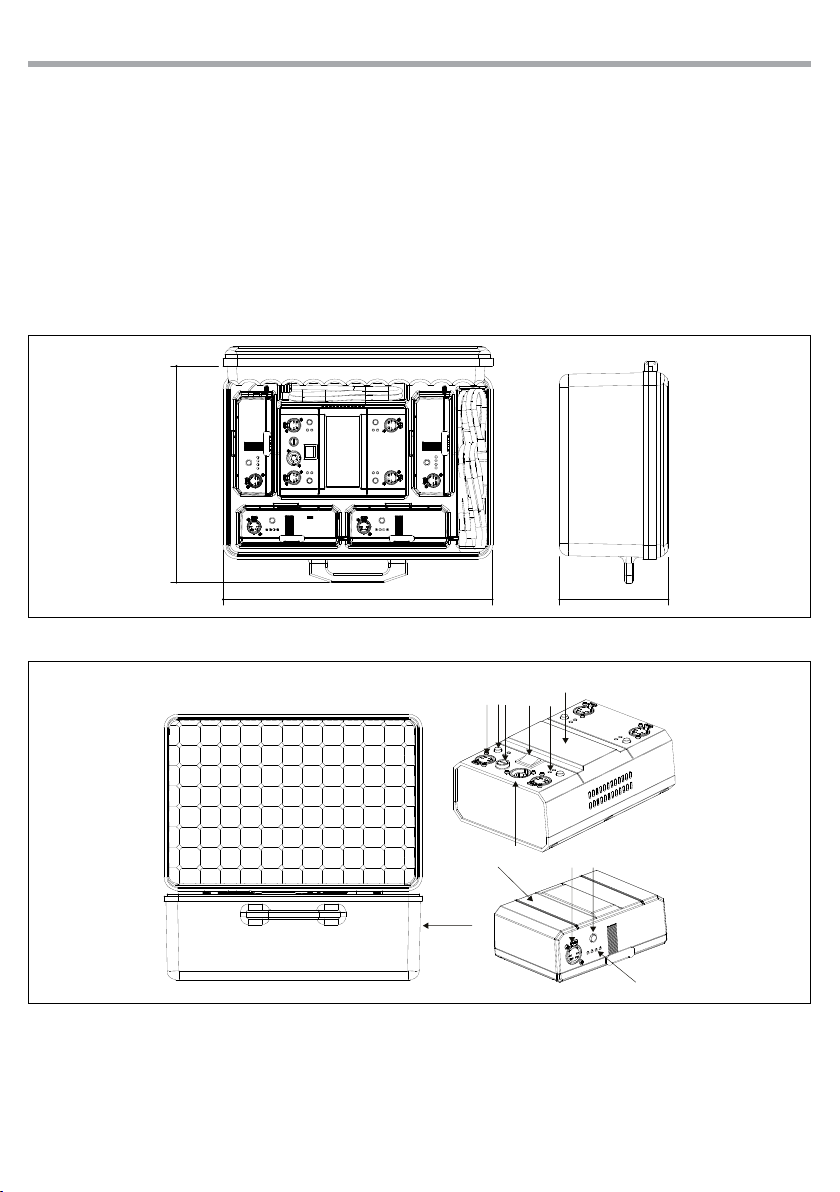

Fig.2
1
38
5
47
4
3
2
10
9
6
442
355
175 Fig.1
- 1 - INTRODUCTION
1.1 DESCRIPTION
Battery pack kit for EclipseFresnelJ series, composed by ABS case, 4 pcs battery, 1 pc charger, 4 pcs male-
male cable and 4 pcs male-female cables.
1.2 BATTERY TECHNICAL SPECIFICATIONS
• Estimated battery life in single colour mode up to:(R) 8 h - (G) 8 h - (B) 7 h - (L) 3 h - (O) 4 h - (RB) 7 h
• Estimated battery life in full-mode up to:(TW) 1,25 h - (TU, DY) 1,5 h
• Re-charge time:5 h/max
1.3 OPERATING ELEMENTS AND CONNECTIONS
1. ABS case
2. CHARGER
3. CHARGER OUT
4. Button to start charging
5. MAIN FUSE HOLDER: replace a burnt-out fuse
by one of the same type only
6. POWER IN (PowerCON IN): for connection to
a socket (100-240V~/50-60Hz) via the supplied
mains cable.
7. SWITCH
8. Charger status LED: if it is red, the battery is
charging, if it is green, the battery is charged.
9. BATTERY
10.Battery status LED

ECLFRSJBP4
4
Fig.3
Fig.4
- 2 - INSTALLATION
2.1 MOUNTING
Holes
DMX cable male-female
DMX cable male-male
CORRECT WRONG
IMPORTANT: do not connect this charger directly to the ECLIPSEFESNELJ, please connect this charger only
with the battery as power charger.

5
ECLFRSJBP4
- 3- MAINTENANCE
3.1 MAINTENANCE AND CLEANING THE UNIT
• Make sure the area below the installation place is free from unwanted persons during setup.
• Switch o the unit, unplug the main cable and wait until the unit has cooled down.
• All screws used for installing the device and any of its parts should be tightly fastened and should not
be corroded.
• Housings, xations and installation spots (ceiling, trusses, suspensions) should be totally free from any
deformation.
• The main cables must be in impeccable condition and should be replaced immediately even when a
small problem is detected.
• It is recommended to clean the front at regular intervals, from impurities caused by dust, smoke, or
other particles to ensure that the light is radiated at maximum brightness. For cleaning, disconnect the
main plug from the socket. Use a soft, clean cloth moistened with a mild detergent. Then carefully wipe
the part dry. For cleaning other housing parts use only a soft, clean cloth. Never use a liquid, it might
penetrate the unit and cause damage to it.

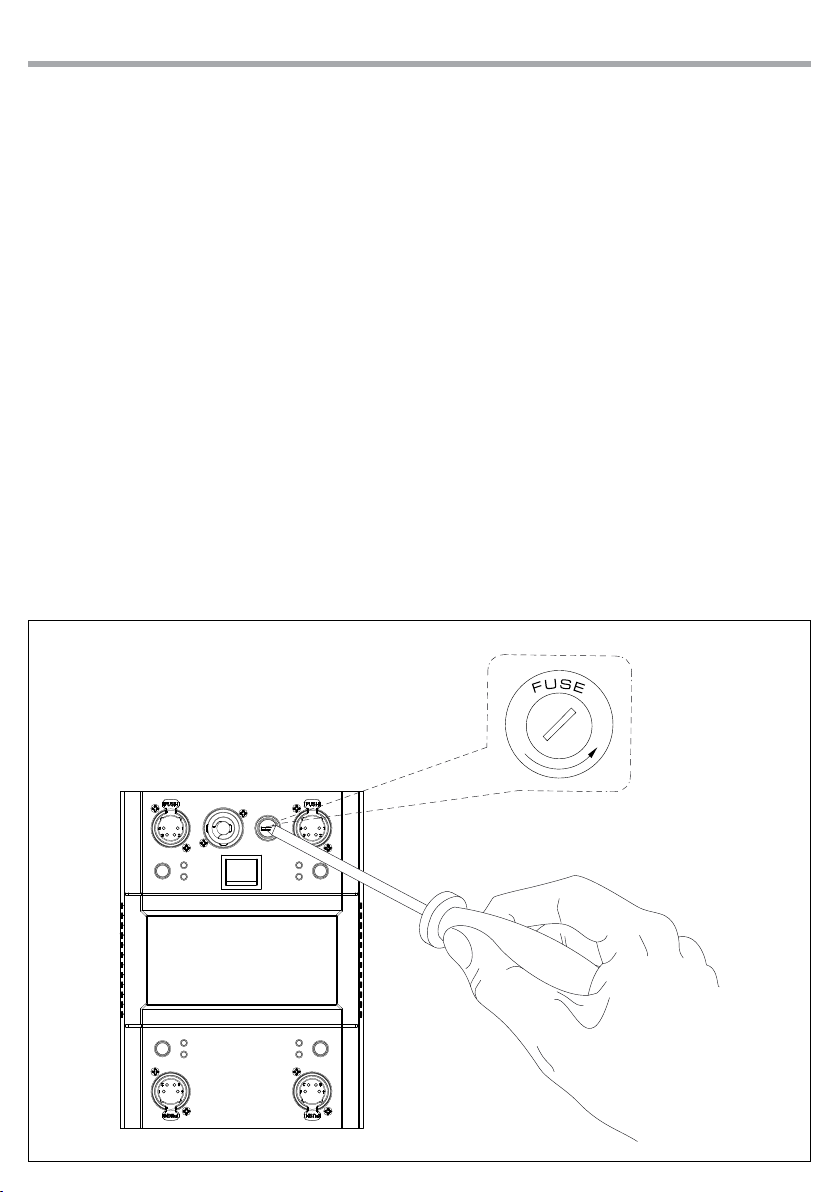

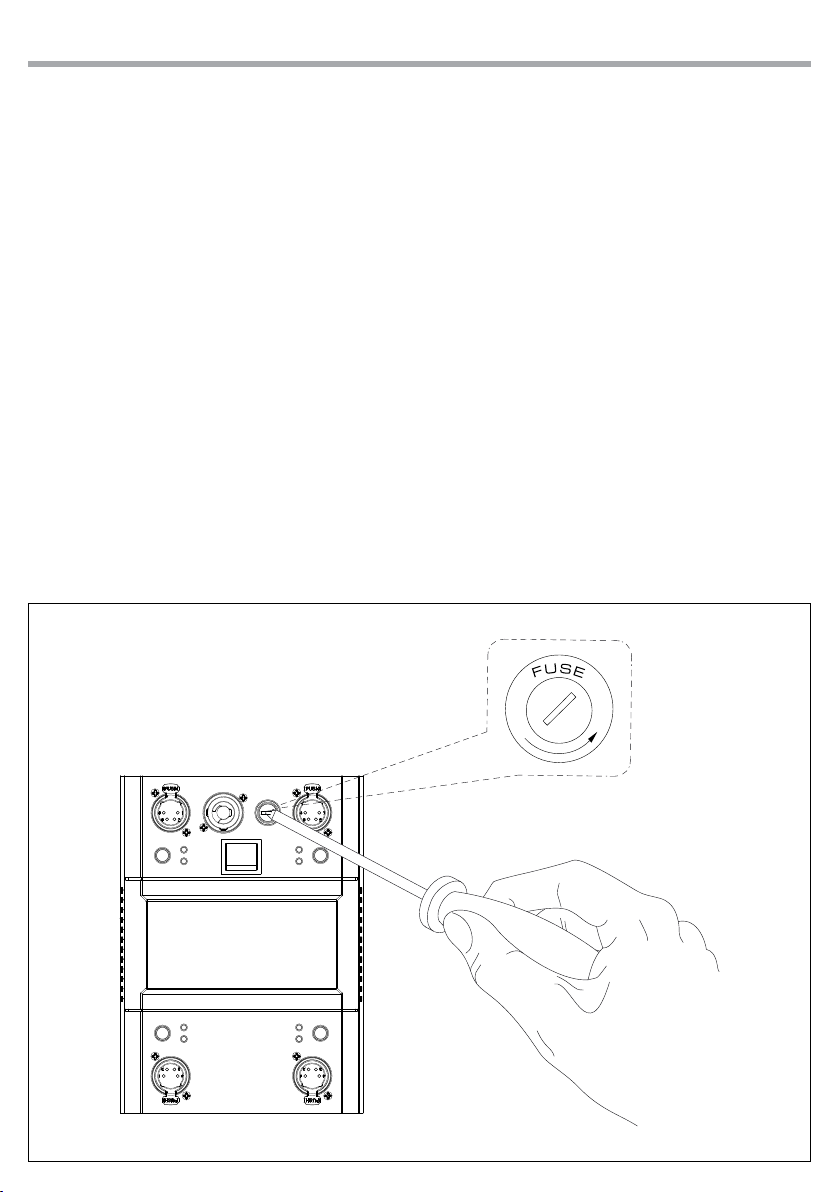

3.2 FUSE REPLACEMENT
1. Disconnect this product from the power outlet.
2. Using a screwdriver, unscrew the fuse holder cap from the housing.
3. Remove the blown fuse and replace with a good fuse of the same type and rating.
4. Screw the fuse holder cap back in place and reconnect power.
Fig.5

ECLFRSJBP4
6
Guidelines for lithium batteries devices
Optimize battery performance
1. Lithium batteries work optimally when used regularly. Long periods of non-use, either with minimum
or maximum charge, reduce battery eciency and lifetime.
2. Recharge batteries with its original device or with the supplied power supply, N.B. in cool and well-
ventilated environments.
3. Do not use the device during charging operation.
4. Promptly disconnect the power supply when the charge is complete. It is preferable not to complete
the recharge at 100%, you can also do partial recharge.
If you do not use the device for a long time
1. Keep the charge at about 50%. For a good battery eciency, long periods of inactivity must be avoided
with the state of charge at minimum and maximum. A battery too low, it could run out to the point
of making a new recharge impossible. A battery too full, it may decrease the standard operating au-
tonomy.
2. Keep the device in a cool and dry place.

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.
La riproduzione - anche parziale - per propri scopi commerciali è vietata.
Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in
qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.
Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it
REV.001-10/18

3
ECLFRSJBP4
• Custodia ABS
• Caricabatterie
• 4x batterie
• 4x cavi DMX maschio-maschio
• 4x cavi DMX maschio-femmina
• Manuale utente
Contenuto dell'imballo:
INDICE Sicurezza
Avvertenze generali
Attenzioni e precauzioni per l’installazione
1 Introduzione
1. 1 Descrizione
1. 2 Speciche tecniche
1. 3 Elementi di comando e di collegamento
2 Installazione
2. 1 Montaggio
3 Manutenzione
3. 1 Manutenzione e pulizia del sistema ottico
3. 2 Sostituzione fusibile
3. 3 Risoluzione dei problemi
2 Guida all’uso di dispositivi con batterie al litio
4
4
5
5
5
6
7
7
7
8

ECLFRSJBP4
4
ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione
questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni
importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.
SICUREZZA
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-
tanto recano la sigla .
• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di
fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.
• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa
a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le
linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di
interruttori dierenziali opportunamente dimensionati.
• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate
da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla
frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.
• L’unità non per uso domestico, solo per uso professionale.
• Evitare di utilizzare l’unità:
- in luoghi soggetti a vibrazioni, o a possibili urti;
- in luoghi soggetti a umidità eccessiva.
• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.
• Non smontare e non apportare modiche all’unità.
• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al
più vicino centro di assistenza tecnica autorizzato.
• Se si desidera eliminare il dispositivo denitivamente, consegnarlo per lo smaltimento ad un’istituzione
locale per il riciclaggio.
Attenzioni e precauzioni per l’installazione
• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente
manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra
operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.
• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete
di alimentazione.
• Quando si esegue qualsiasi lavoro, attenersi sempre scrupolosamente con tutti i regolamenti (in parti-
colare per quanto riguarda la sicurezza) attualmente in vigore nel paese in cui viene utilizzato l’appa-
recchio.
• Installare l’unità in un luogo ben ventilato.
• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.
• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.
• I LED devono essere sostituiti se danneggiati o termicamente deformati.
• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-
vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.
• Non toccare l’alloggiamento del prodotto quando è in funzione perché potrebbe essere molto caldo.

5
ECLFRSJBP4
Fig.2
Fig.1
- 1 - INTRODUZIONE
1.1 DESCRIZIONE
Kit batteria per serie EclipseFresnelJ, composto da custodia in ABS, 4 pcs batteria, 1 pc caricatore, 4 pcs
cavo maschio-maschio e 4 pcs cavi maschio-femmina.
1. 2 SPECIFICHE TECHNICHE BATTERIA
• Autonomia in modalità singolo colori, no a: (R) 8 h - (G) 8 h - (B) 7 h - (L) 3 h - (O) 4 h - (RB) 7h
• Autonomia in modalità full white, no a: (TW) 1,25 h - (TU, DY) 1,5h
• Tempo di ricarica: 5h/max
1.3 ELEMENTI DI COMANDO E COLLEGAMENTI
1. Custodia ABS
2. CARICABATTERIA
3. USCITA CARICABATTERIA
4. Tasto per avviare la carica.
5. PORTAFUSIBILE: sostituire un fusibile difetto-
so solo con uno dello stesso tipo.
6. POWER IN (PowerCON IN): per il collegamen-
to ad una presa di rete (100-240V~/50-60Hz)
tramite il cavo rete in dotazione.
7. INTERRUTTORE GENERALE
8. Segnale LED caricabateria: se il segnale è rosso,
la batteriaa sta caricando, se è verde la batteria è
carica.the battery is charged.
9. BATTERIA
10.Segnale LED batteria
1
38
5
47
4
3
2
10
9
6
442
355
175

ECLFRSJBP4
6
Fig.3
Fig.4
- 2 - INSTALLAZIONE
2.1 MONTAGGIO
Fori
Cavo MX maschio-femmina
Cavo MX maschio-maschio
CORRETTO ERRATO
IMPORTANTE: non collegare il caricabatteria direttamente all’ECLIPSEFRESNELJ, collegare questo carica-
batteria solo con la batteria.

7
ECLFRSJBP4
- 3 - MANUTENZIONE
3.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO
• Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non
qualicato.
• Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare nché l’unità non si sia rareddata.
• Tutte le viti utilizzate per l’installazione dell’unità e le sue parti devono essere assicurate saldamente e
non devono essere corrose.
• Alloggiamenti, elementi di ssaggio e di installazione (sotto, truss, sospensioni) devono essere total-
mente esenti da qualsiasi deformazione.
• I cavi di alimentazione devono essere in condizione impeccabile e devono essere sostituiti immediata-
mente nel momento in cui anche un piccolo problema viene rilevato.
• Si dovrebbe procedere, ad intervalli regolari, alla pulizia della parte frontale per asportare polvere,
fumo e altre particelle. Solo così, la luce può essere irradiata con la luminosità massima. Per la pulizia
usare un panno morbido, pulito e un detergente per vetri come si trovano in commercio. Quindi asciu-
gare le parti delicatamente.
3.2 SOSTITUZIONE FUSIBILE
1. Assicurarsi di scollegare il cavo di alimentazione del proiettore prima di sostituire un fusibile bruciato.
2. Con un cacciavite, rimuovere il portafusibile dalla sua sede e il fusibile bruciato dal suo supporto;
sostituire
il fusibile con uno identico per tipologia e valore.
3. Inserire il portafusibile al suo posto e ricollegare l’alimentazione.
Fig.5

ECLFRSJBP4
8
Guida all’uso di dispositivi con batterie al litio
Ottimizza le prestazioni della batteria
1. Le batterie al litio funzionano in modo ottimale quando vengono utilizzate regolarmente. Lunghi pe-
riodi di inattività, con carica al minimo o al massimo riducono l’ecienza e la durata della batteria.
2. Ricaricare le batteria con il suo dispositivo originale o con l’alimentatore in dotazione, N.B. in ambienti
freschi e ben ventilati.
3. Non utilizzare il dispositivo durante la ricarica.
4. Scollegare tempestivamente l’alimentazione quando la ricarica è completa. E’ preferibile non ultimare
la ricarica al 100%, si possono fare ricariche anche parziali.
Se non si utilizza il dispositivo per molto tempo
1. Mantenere la batteria con carica circa al 50%. Per una buona ecienza della batteria, sono da evitare
lunghi periodi di inattività con lo stato di carica al minimo ed al massimo. Una batteria troppo scarica,
potrebbe esaurirsi al punto da rendere impossibile una nuova ricarica. Una batteria troppo carica, po-
trebbe diminuire l’autonomia di funzionamento.
2. Conservare il dispositivo in un luogo fresco e asciutto.

©2018 Music & Lights S.r.l.PROLIGHTS è un brand di proprietà della Music & Lights S.r.l. PROLIGHTS is a brand of Music & Lights S.r.l .company.
MUSIC & LIGHTS S.r.l. - Phone [phone] - www.musiclights.it
