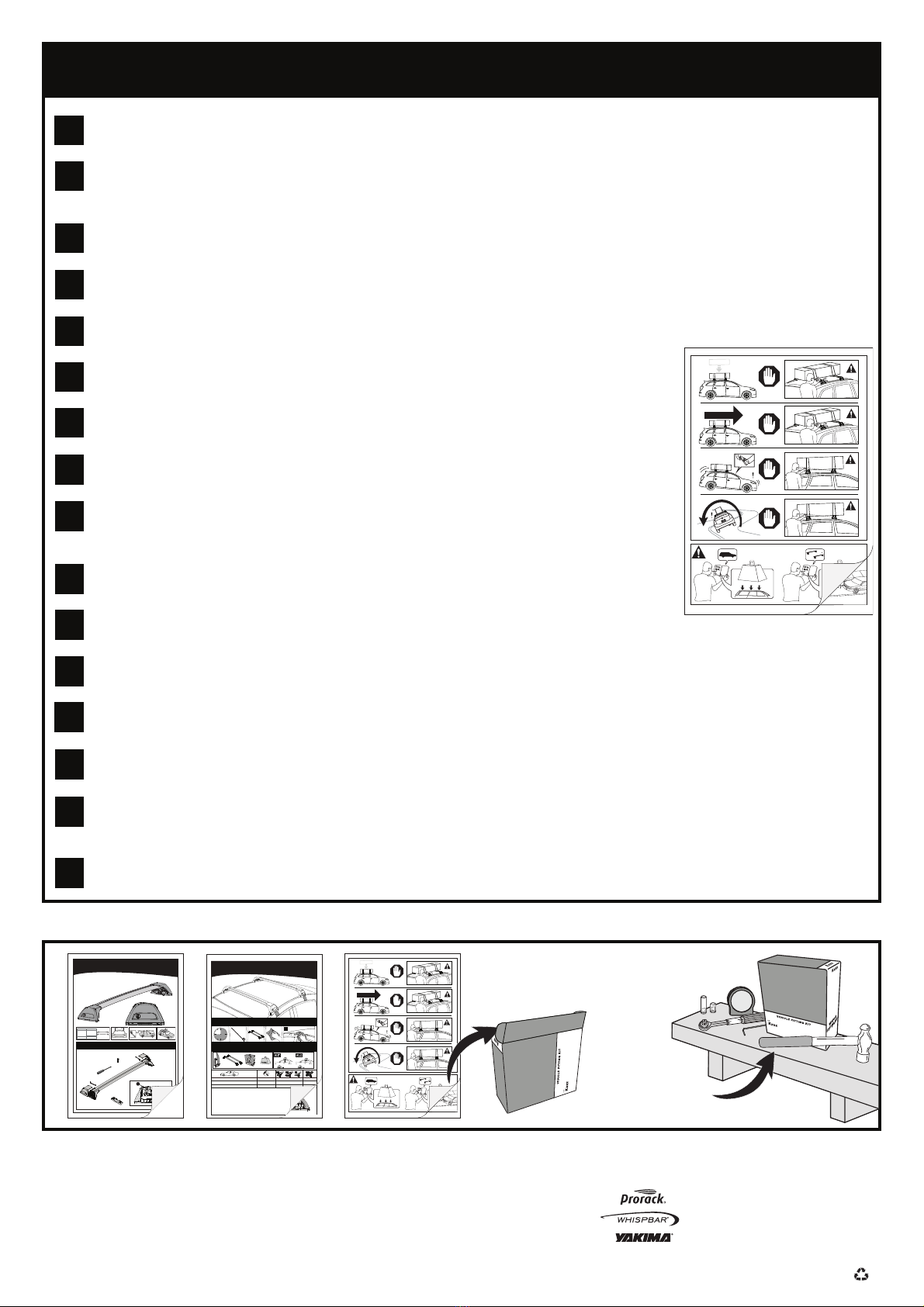

Prorack K1094 User manual

1/1237-13-094-Rev2
Please Recycle
K1094 Fitting Kit
Kia Stonic, 5dr SUV 17+ EU 70 kg (154 lb) 70 kg (154 lb)
F T P HD
++ =
kg (lb)
kg (lb)
kg (lb)
>
kg (lb)
kg (lb)
<
kg (lb)
kg (lb)
!
REQUIRED • ERFORDERLICH • REQUERIDOS • OBLIGATOIRE • NØDVENDIG • NECESSÁRIO • ОБЯЗАТЕЛЬНО • OBBLIGATORIO
POTRZEBY • NEVYHNUTELNÉ • NEVYHNUTNÉ • NODIG • NÖDVÄNDIG • PÅKRÆVET • ПОТРІБНА • EDELLYTETÄÄN
MAXIMUM kg (lb) • MAXIMUM kg • MÁXIMO kg • MAXIMUM kg • MAKSIMALT kg • MÁXIMO kg
МАКСИМУМ кг • MASSIMO kg • MAKSYMALNEJ kg • MAXIMÁLNÍ kg • MAXIMÁLNE kg
MAXIMUM kg • MAXIMAL kg • MAKSIMAL kg • МАКСИМАЛЬНА kg • ENIMMÄISMÄÄRÄ kg

2/1237-13-094-Rev2
Please Recycle
B
B
A
B
A
B
A
A
P
HD
FT
FLUSH BAR (F) THROUGH BAR (T) HEAVY DUTY BAR (HD) P BAR (P)
T
FPHD
K1094
= 1.0 kg (2.2 lb)
Flush Bar
x1
x2
x2
x4
x2 x1
x2
x1 a
MAX
S4 - S10
S21 - S30
S33, S36, S37
S1 - S3 = 5kgs (11lbs)
= 6kgs (13 lbs)
S11 =7kgs (15 lbs)
CONTENTS • INHALT • CONTENIDO • CONTENU • INNHOLD • CONTEÚDO
ɋɈȾȿɊɀȺɇɂȿ • CONTENUTO • ZAWARTOĝû • OBSAH • OBSAH • INHOUD • INNEHÅLL
= kg (lb)
T
FT
TT
HD T
P
TF PHD
11-04-295
11-04-296
11-04-250
11-04-251
6100000483A 6100000486A
6100000442A 6100000449A
CONTENTS • INHALT • CONTENIDO • CONTENU • INNHOLD • CONTEÚDO • СОДЕРЖАНИЕ • CONTENUTO
ZAWARTOŚĆ • OBSAH • OBSAH • INHOUD • INNEHÅLL • INDHOLD • ЗМІСТ • SISÄLLYS
ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ • ATTENZIONE
UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO

3/1237-13-094-Rev2
Please Recycle
1
x4
HD
P
T
F
A
x10
x4
2HD/P
F/T
P
P
P
P
P
P
P
P
P
P
P
P
P
P
P
P
P
P
P
ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ • ATTENZIONE
UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO

4/1237-13-094-Rev2
Please Recycle
3
11-04-xxx-x
4
GENERAL USE
ROPPOF BARS
FR RR
FL RL
FR = 11-04-295
= 11-04-296
= 11-04-251
= 11-04-250
FL
RR
RL
x2
5
FR RR
RL
FL
PLACEMENT • PLATZIERUNG • COLOCACIÓN • MONTAGE • PLASSERING • COLOCAÇÃO • РАЗМЕЩЕНИЕ • MONTAGGIO
UMIESZCZENIE • UMÍSTĚNÍ • UMIESTNENIE • PLAATSING • PLACERING • PLACERING • РОЗМІЩЕННЯ • SIJOITTAA

5/1237-13-094-Rev2
Please Recycle
a
A
A
A
A
a
A
a
A
A
A
A
a
A
B
A
A
A
T
F
T
T
T
T
T
T
T
HD
T
T
T
P
T
T
AAA
A
6
HD
P
T
F
A mm (X”) B mm (X”)
7
mm / inches
AB
Kia Stonic, 5dr SUV 17+ EU A = 325 mm (12 3/4”) B = 340 mm (13 3/8”)

6/1237-13-094-Rev2
Please Recycle
B
x4
8
PLACEMENT • PLATZIERUNG • COLOCACIÓN • MONTAGE • PLASSERING • COLOCAÇÃO • РАЗМЕЩЕНИЕ • MONTAGGIO
UMIESZCZENIE • UMÍSTĚNÍ • UMIESTNENIE • PLAATSING • PLACERING • PLACERING • РОЗМІЩЕННЯ • SIJOITTAA
9!!
PLACEMENT • PLATZIERUNG • COLOCACIÓN • MONTAGE • PLASSERING • COLOCAÇÃO • РАЗМЕЩЕНИЕ • MONTAGGIO
UMIESZCZENIE • UMÍSTĚNÍ • UMIESTNENIE • PLAATSING • PLACERING • PLACERING • РОЗМІЩЕННЯ • SIJOITTAA

7/1237-13-094-Rev2
Please Recycle
11 12
x4x4
10
xxxx
FR
FL
RL
RR FR = 6100000449A
= 6100000442A
= 6100000483A
= 6100000486A
FL
RR
RL
x3
B
13
x4

8/1237-13-094-Rev2
Please Recycle
a
A
A
A
A
a
A
a
A
A
A
A
a
A
HD
P
T
F
B
A
A
A
T
FT
TT
HD T
P
AAA
A
14
15
x4
CLOSE • GESCHLOSSEN • CERRAR • FERMER • LUKKE • FECHAR • ЗАКРЫТЬ • CHIUDERE • BLISKO
ZAVŘÍT • ZAVRIEŤ• GESLOTEN • STÄNGA • LUK • ЗАКРИТИ • SULKEA

9/1237-13-094-Rev2
Please Recycle
x4
18
16
x4
T
FT
T
T
HD T
P
xx
xx
==
==
==
==
17
ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ • ATTENZIONE
UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO
X mm (X”) X mm (X”) 2
1
18
mm / inches
T
F
T
T
T
HD
T
P
12
Kia Stonic, 5dr SUV 17+ EU X = 875 mm (34 1/2”) X = 800 mm (31 1/2”)

10/1237-13-094-Rev2
Please Recycle
2.5 Nm
(22 lb-in)
B
A mm (X”) B mm (X”)
19 20
2 Nm
(18 lb-in)
A
21
x4
22
x4
A mm (X”) B mm (X”)
mm / inches
AB
Make Model,Variant,xdrs VehicleType xx-+ AU,NZ, CN,US, EU,ZA xxxx mm (xxx xx/xx”) xxxx mm (xxx xx/xx”)
Make Model, Variant, xdrs Vehicle Type xx-+ AU, NZ, CN, US, EU, ZA xxxx mm (xxx xx/xx”) xxxx mm (xxx xx/xx”)
Make Model, Variant, xdrs Vehicle Type xx-+ AU, NZ, CN, US, EU, ZA xxxx mm (xxx xx/xx”) xxxx mm (xxx xx/xx”)
7
7
