Prorack K683 User manual

1/11
23-13-683-Rev10
Please Recycle
REQUIRED • ERFORDERLICH • REQUERIDOS • OBLIGATOIRE • NØDVENDIG • NECESSÁRIO • ОБЯЗАТЕЛЬНО • OBBLIGATORIO
POTRZEBY • NEVYHNUTELNÉ • NEVYHNUTNÉ • NODIG • NÖDVÄNDIG • PÅKRÆVET • ПОТРІБНА • EDELLYTETÄÄN
K683 Fitting Kit
www.prorack...
www.yakima...
Kxxxx Fitting Kit
MakeModel,Variant, xdrs VehicleType xx-+ AU,NZ,CN, US,EU, ZA xxkg (xx lb) xxxkg (xxx lb)
MakeModel,Variant, xdrs VehicleType xx-+ AU,NZ,CN, US,EU, ZA xxkg (xx lb) xxxkg (xxx lb)
MakeModel,Variant, xdrs VehicleType xx-+ AU,NZ,CN, US,EU, ZA xxkg (xx lb) xxxkg (xxx lb)
F T P HD
MAXIMUM kg (lb) • MAXIMAL kg • MÁXIMO kg • MAXIMALE kg • MAKSIMALTkg • MÁXIMO kg
ɆȺɄɋɂɆɍɆɤɝ • MASSIMO kg • MAKSYMALNEJ kg • MAXIMÁLNÍ kg • MAXIMÁLNE kg
MAXIMUM kg • MAXIMAL kg
++ =
kg(lb)
kg(lb)kg(lb)
kg(lb)
kg(lb)
>
kg(lb)
kg(lb)
<
REQUIRED • ERFORDERLICH • REQUERIDOS • OBLIGATOIRE• NØDVENDIG • NECESSÁRIO
ɈȻəɁȺɌȿɅɖɇɈ
•OBBLIGATORIO • POTRZEBY• NEVYHNUTELNÉ • NEVYHNUTNÉ • NODIG • NÖDVÄNDIG
Kxxxx Fitting Kit
REQUIRED• ERFORDERLICH • REQUERIDOS • OBLIGATOIRE • NØDVENDIG • NECESSÁRIO • ɈȻəɁȺɌȿɅɖɇɈ • OBBLIGATORIO
POTRZEBY• NEVYHNUTELNÉ • NEVYHNUTNÉ • NODIG • NÖDVÄNDIG • PÅKRÆVET • ɉɈɌɊȱȻɇȺ • EDELLYTETÄÄN
MAXIMUM kg (lb) • MAXIMUM kg • MÁXIMO kg • MAXIMUM kg • MAKSIMALT kg • MÁXIMO kg
ɆȺɄɋɂɆɍɆɤɝ • MASSIMO kg • MAKSYMALNEJ kg • MAXIMÁLNÍ kg • MAXIMÁLNE kg
MAXIMUM kg • MAXIMAL kg • MAKSIMAL kg • ɆȺɄɋɂɆȺɅɖɇȺ kg • ENIMMÄISMÄÄRÄ kg
RevXX

2/11
23-13-683-Rev10
Please Recycle
++ =
kg (lb)
kg (lb)
kg (lb)
>
kg (lb)
kg (lb)
<

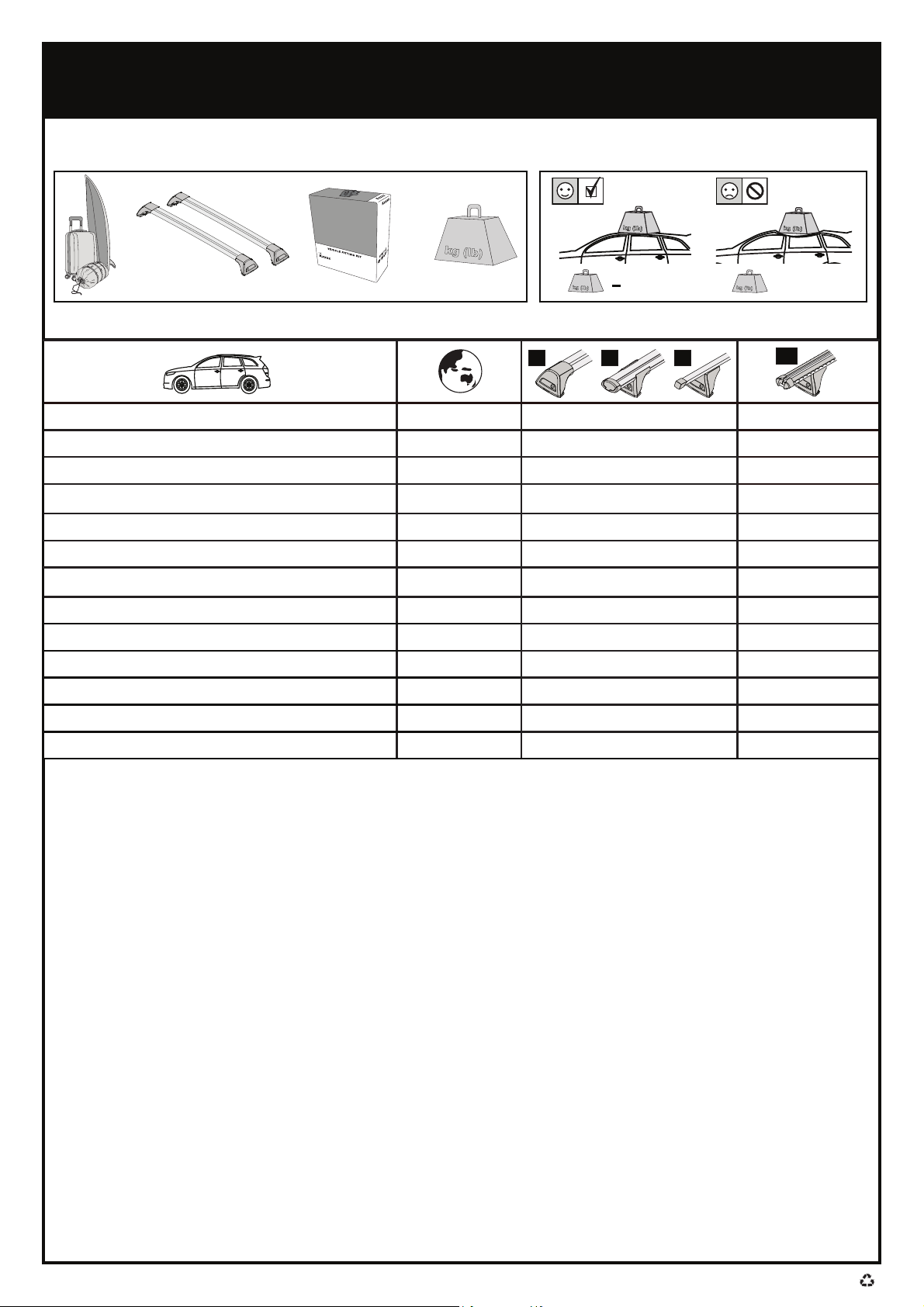

Mitsubishi Eclipse Cross, 5dr SUV 17-20 AU, NZ 75 kg (165 lb) 75 kg (165 lb)
Mitsubishi Eclipse Cross, 5dr SUV 17-21 EU 75 kg (165 lb) 75 kg (165 lb)
Mitsubishi Eclipse Cross, 5dr SUV 21+ AU, EU,NZ,ZA 75 kg (165 lb) 75 kg (165 lb)
Mitsubishi Outlander, 5dr SUV Nov 12-15 NZ 75 kg (165 lb) 75 kg (165 lb)
Mitsubishi Outlander, 5dr SUV 13-14 CN 75 kg (165 lb) 75 kg (165 lb)
Mitsubishi Outlander, 5dr SUV 13-15 AU 75 kg (165 lb) 75 kg (165 lb)
Mitsubishi Outlander MKIII, 5dr SUV 13-15 EU 75 kg (165 lb) 75 kg (165 lb)
Mitsubishi Outlander, 5dr SUV 15-17 AU, EU,NZ,ZA 75 kg (165 lb) 75 kg (165 lb)
Mitsubishi Outlander, 5dr SUV 16-19 CN 75 kg (165 lb) 75 kg (165 lb)
Mitsubishi Outlander, 5dr SUV 18+ AU, EU,NZ,ZA 75 kg (165 lb) 75 kg (165 lb)
Mitsubishi Pajero Sport,5dr SUV Oct 15-Feb 20 NZ 75 kg (165 lb) 75 kg (165 lb)
Mitsubishi Pajero Sport,5dr SUV Dec 15-Feb 20 AU 75 kg (165 lb) 75 kg (165 lb)
Mitsubishi Pajero Sport,5dr SUV Mar 20+ AU, NZ 75 kg (165 lb) 75 kg (165 lb)
F T P HD
kg (lb)
kg (lb)
MAXIMUM kg (lb) • MAXIMUM kg • MÁXIMO kg • MAXIMUM kg • MAKSIMALT kg • MÁXIMO kg
МАКСИМУМ кг • MASSIMO kg • MAKSYMALNEJ kg • MAXIMÁLNÍ kg • MAXIMÁLNE kg
MAXIMUM kg • MAXIMAL kg • MAKSIMAL kg • МАКСИМАЛЬНА kg • ENIMMÄISMÄÄRÄ kg

3/11
23-13-683-Rev10
Please Recycle
K683
= 1.0 kg (2.2 lb)
FLUSH BAR (F) THROUGH BAR (T) HEAVY DUTY BAR (HD) P BAR (P)
T
FPHD
P
HD
FT
A
AA
A
Flush Bar
x1
x2
x2
x4
x2 x1
x2
x1 a
MAX
S4 - S10
S21 - S30
S33, S36, S37
S1 - S3 = 5kgs (11lbs)
= 6kgs (13 lbs)
S11 =7kgs (15 lbs)
CONTENTS • INHALT • CONTENIDO • CONTENU • INNHOLD • CONTEÚDO
ɋɈȾȿɊɀȺɇɂȿ • CONTENUTO • ZAWARTOĝû • OBSAH • OBSAH • INHOUD • INNEHÅLL
= kg (lb)
T
FT
TT
HD T
P
TF PHD
M6 x 35 mm
Ø5 x 12 mm M6 x 12 mm11-02-237
11-02-236
968A
CONTENTS • INHALT • CONTENIDO • CONTENU • INNHOLD • CONTEÚDO • СОДЕРЖАНИЕ • CONTENUTO
ZAWARTOŚĆ • OBSAH • OBSAH • INHOUD • INNEHÅLL • INDHOLD • ЗМІСТ • SISÄLLYS
ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ • ATTENZIONE
UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO

4/11
23-13-683-Rev10
Please Recycle
XX
ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ • ATTENZIONE
UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO
HD
P
T
F
x10
a
2
x4
x4
1
HD/P
F/T

5/11
23-13-683-Rev10
Please Recycle
x4 x8
43
FR RR
FL RL
11-02-xxx-x
6
x4
5
FR = 11-02-237
= 11-02-236
FL
= 11-02-237
= 11-02-236
RR
RL
PLACEMENT • PLATZIERUNG • COLOCACIÓN • MONTAGE • PLASSERING • COLOCAÇÃO • РАЗМЕЩЕНИЕ • MONTAGGIO
UMIESZCZENIE • UMÍSTĚNÍ • UMIESTNENIE • PLAATSING • PLACERING • PLACERING • РОЗМІЩЕННЯ • SIJOITTAA

6/11
23-13-683-Rev10
Please Recycle

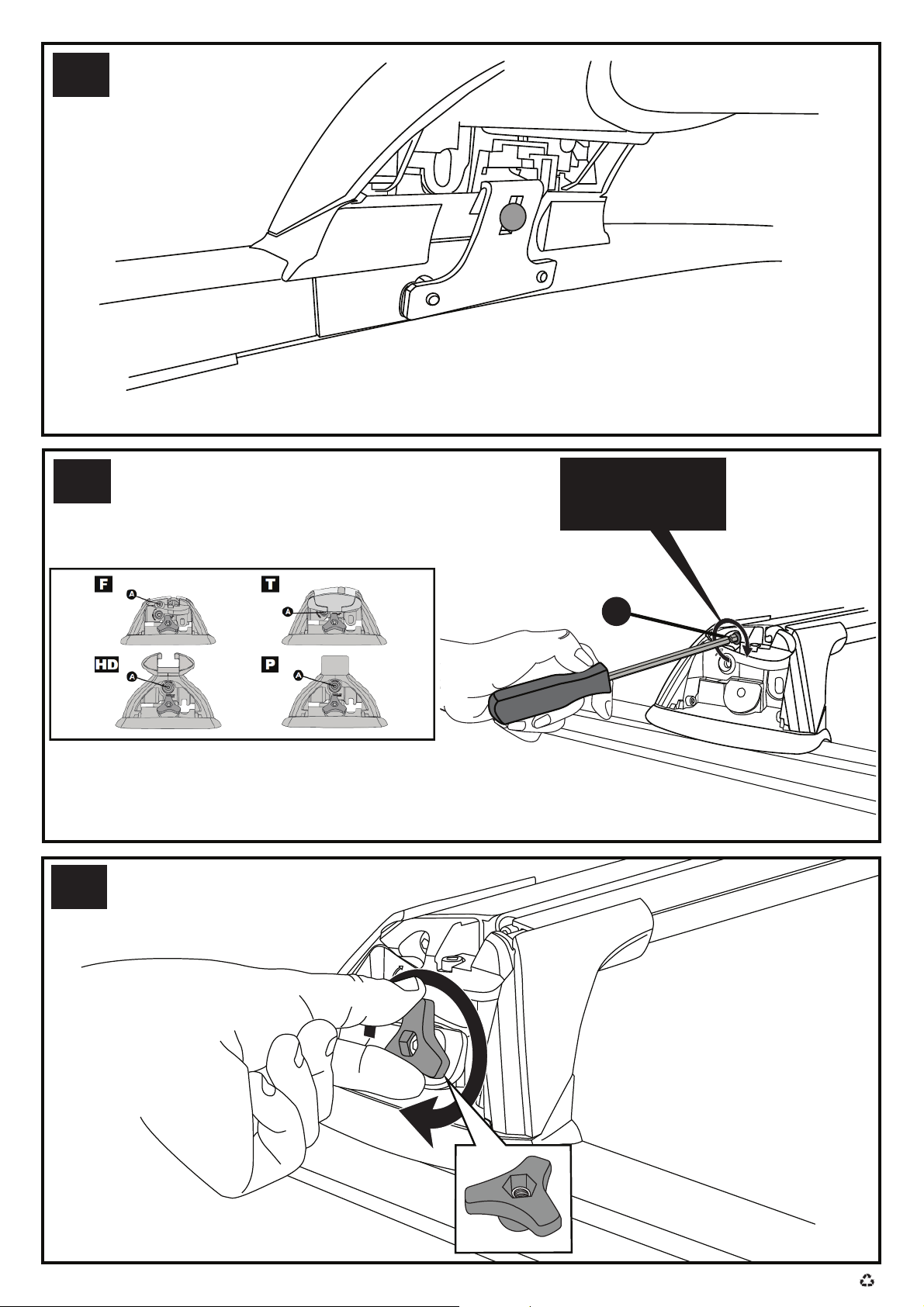

7
x4
c
8
10
x4
x4
93 Nm
(27 lb-in)
x4

7/11
23-13-683-Rev10
Please Recycle
11
x4
1. 2.
3.
a
F
a
T
a
HD/P
T
F
T
T
T
HD
T
P
xx
xx
==
==
==
==
12

8/11
23-13-683-Rev10
Please Recycle

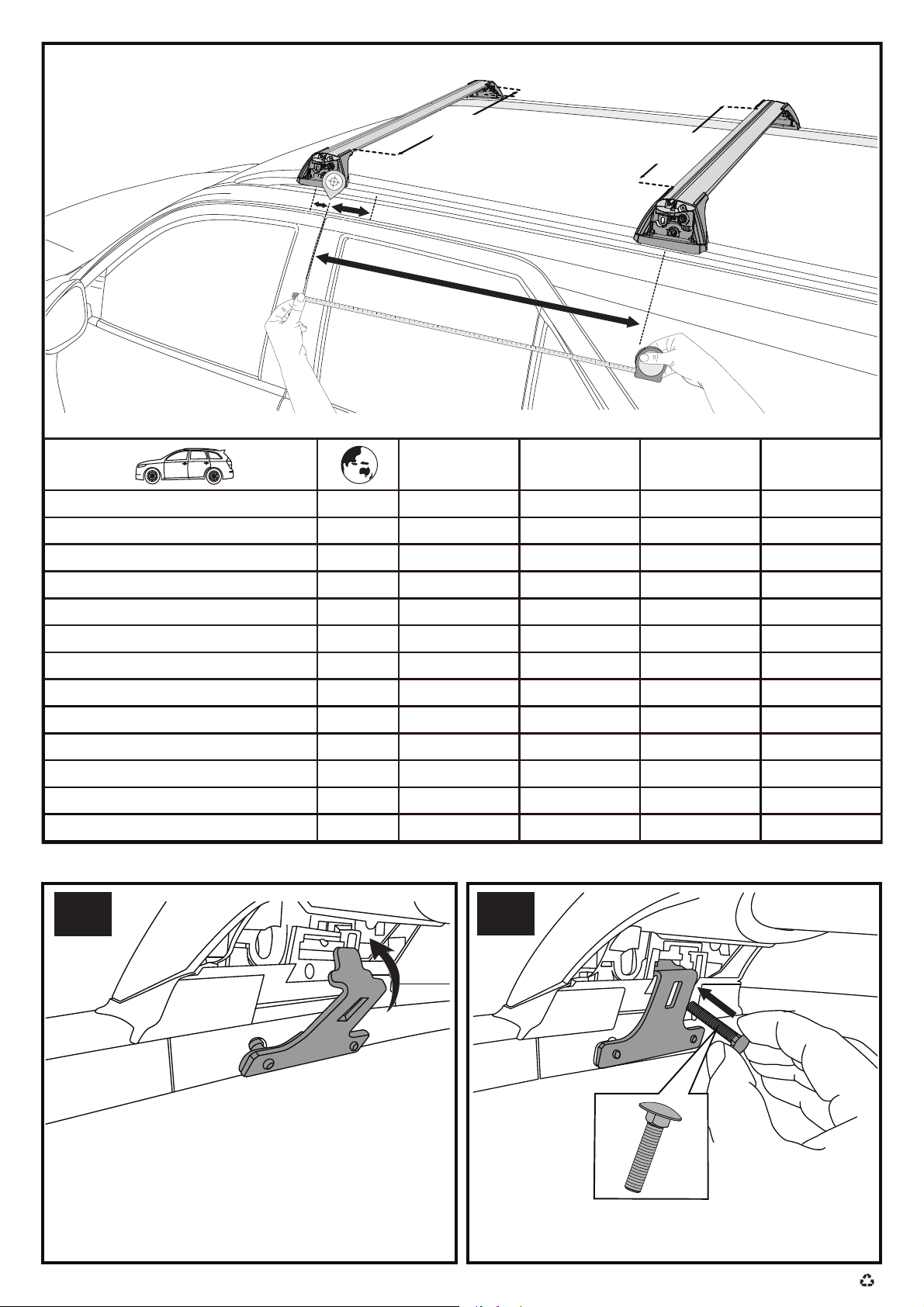

X1 X2 A B
Mitsubishi Eclipse Cross,5dr SUV 17-20 AU, NZ X = 870 mm (34 1/4”) X = 820 mm (32 1/4”) -A = 285 mm (11 2/8”) B = 455 mm (17 7/8”)
Mitsubishi Eclipse Cross,5dr SUV 17-21 EU X = 870 mm (34 1/4”) X = 820 mm (32 1/4”) -A = 285 mm (11 2/8”) B = 455 mm (17 7/8”)
Mitsubishi Eclipse Cross,5dr SUV 21+ AU, EU,NZ, ZA X = 880 mm (34 5/8”) X = 835 mm (32 7/8”) -A = 285 mm (11 2/8”) B = 450 mm (17 3/4”)
Mitsubishi Outlander, 5dr SUV Nov 12-15 NZ X = 914 mm (36”) X = 860 mm (33 7/8”) - B = 750 mm (29 3/4”)
Mitsubishi Outlander, 5dr SUV 13-14 CN X = 914 mm (36”) X = 860 mm (33 7/8”) - B = 750 mm (29 3/4”)
Mitsubishi Outlander, 5dr SUV 13-15 AU X = 914 mm (36”) X = 860 mm (33 7/8”) - B = 750 mm (29 3/4”)
Mitsubishi Outlander MKIII, 5dr SUV 13-15 EU X = 914 mm (36”) X = 860 mm (33 7/8”) - B = 750 mm (29 3/4”)
Mitsubishi Outlander, 5dr SUV 15-17 AU, EU,NZ, ZA X = 903 mm (35 1/2”) X = 853 mm (33 5/8”) - B = 750 mm (29 3/4”)
Mitsubishi Outlander, 5dr SUV 16-19 CN X = 903 mm (35 1/2”) X = 853 mm (33 5/8”) - B = 750 mm (29 3/4”)
Mitsubishi Outlander, 5dr SUV 18+ AU, EU,NZ, ZA X = 905 mm (35 5/8”) X = 860 mm (33 7/8”) A = 15 mm (5/8”) B = 765 mm (30 1/8”)
Mitsubishi Pajero Sport, 5dr SUV Oct 15-Feb 20 NZ X = 795 mm (31 1/4”) X = 765 mm (30 1/8”) A = 225 mm (8 7/8”) B = 955 mm (37 5/8”)
Mitsubishi Pajero Sport, 5dr SUV Dec 15-Feb 20 AU X = 795 mm (31 1/4”) X = 765 mm (30 1/8”) A = 225 mm (8 7/8”) B = 955 mm (37 5/8”)
Mitsubishi Pajero Sport, 5dr SUV Mar 20+ AU, NZ X = 805 mm (31 3/4”) X = 770 mm (30 3/8”) A = 225 mm (8 7/8”) B = 955 mm (37 5/8”)
A
B
-A
X1 X2
13 14
x4 x4

9/11
23-13-683-Rev10
Please Recycle
17
x4
16
a
2 Nm
(18 lb-in)
15
x4
x4
x4

10/11
23-13-683-Rev10
Please Recycle
x4
19
HD
P
TF
x4
18

11/11
23-13-683-Rev10
Please Recycle
Kxxxx Fitting Kit
Make Model,Variant,xdrs Vehicle Type xx-+ AU,NZ, CN,US, EU,ZA xx kg (xx lb) xxx kg (xxx lb)
Make Model,Variant,xdrs Vehicle Type xx-+ AU,NZ, CN,US, EU,ZA xx kg (xx lb) xxx kg (xxx lb)
Make Model,Variant,xdrs Vehicle Type xx-+ AU,NZ, CN,US, EU,ZA xx kg (xx lb) xxx kg (xxx lb)
F T P HD
MAXIMUM kg (lb) • MAXIMAL kg • MÁXIMO kg • MAXIMALE kg • MAKSIMALT kg • MÁXIMO kg
ɆȺɄɋɂɆɍɆ ɤɝ • MASSIMO kg • MAKSYMALNEJ kg • MAXIMÁLNÍ kg • MAXIMÁLNE kg
MAXIMUM kg • MAXIMAL kg
++ =
kg (lb)
kg(lb)
kg(lb)
kg(lb)
kg (lb)
>
kg(lb)
kg (lb)
<
REQUIRED • ERFORDERLICH • REQUERIDOS • OBLIGATOIRE• NØDVENDIG • NECESSÁRIO
ɈȻəɁȺɌȿɅɖɇɈ
•OBBLIGATORIO • POTRZEBY • NEVYHNUTELNÉ • NEVYHNUTNÉ • NODIG • NÖDVÄNDIG
Kxxxx Fitting Kit
REQUIRED • ERFORDERLICH • REQUERIDOS • OBLIGATOIRE • NØDVENDIG • NECESSÁRIO • ɈȻəɁȺɌȿɅɖɇɈ • OBBLIGATORIO
POTRZEBY • NEVYHNUTELNÉ • NEVYHNUTNÉ • NODIG • NÖDVÄNDIG • PÅKRÆVET • ɉɈɌɊȱȻɇȺ • EDELLYTETÄÄN
MAXIMUM kg (lb) • MAXIMUM kg • MÁXIMO kg • MAXIMUM kg • MAKSIMALT kg • MÁXIMO kg
ɆȺɄɋɂɆɍɆ ɤɝ • MASSIMO kg • MAKSYMALNEJ kg • MAXIMÁLNÍ kg • MAXIMÁLNE kg
MAXIMUM kg • MAXIMAL kg • MAKSIMAL kg • ɆȺɄɋɂɆȺɅɖɇȺ kg • ENIMMÄISMÄÄRÄ kg
4X
50 km
R8A9N1D
4X
XX kg
MAX.
XX kg
MAX.
++
10
25
FI
DK
UA
