pullman Ermator W250P Technical manual

ANVÄNDARHANDBOK
OPERATION INSTRUCTION
Våtsugare
Wet vacuum cleaner
W250P
W350P

Revision 2 1
FÖRORD
Bäste kund,
Tack för att ni valt Pullman-Ermator som leverantör.
Vi önskar er lycka till med er nya våtsugare W250P/W350P och hoppas att den motsvarar era
förväntningar.
Vi tillverkar produkter sedan 1966 för professionell stofthantering och har genom åren erhållit en
gedigen kompetens inom området. Vi utökar och förnyar ständigt vårt produktsortiment med nya
kvalitetsmaskiner.
Kontakta oss på Pullman Pullman-Ermator eller någon av våra återförsäljare för information om våra
produkter. Ni kan även gå in på vår hemsida, www.pullman-ermator.se.
Viktigt!
Denna instruktionsbok behandlar endast våtsugaren Pullman-Ermator W250P/350P.
Om våtsugaren används för andra ändamål eller hanteras på annat sätt än vad denna
instruktionsbok beskriver, frånsäger sig Pullman-Ermator AB allt ansvar.
Beakta speciellt avsnitt Säkerhetsföreskrifter.
Läs instruktionsboken innan våtsugaren Pullman-Ermator W250P/W350P används.
De reservdelar som används till stoft våtsugaren Pullman-Ermator W250P/W350P ska vara
godkända av Pullman-Ermator AB.

Revision 2 2
Uppackning
Var noga med att kontrollera att allt finns med vid uppackning av maskinen. Förpackningen skall,
förutom själva maskinen, innehålla följande:
•Sugslang.
•Handrör.
•Golvmunstycke.
•Fogmunstycke.
Fattas något av dessa skall ni genast ta kontakt med återförsäljaren.
Säkerhetsföreskrifter
Handhavande
Varning
•En elkabel som har klämskador eller torrsprickor kan vara farlig att använda och skall
omedelbart bytas ut. Risk för personskada.
Varning
•Anslut ej maskinen till ett ojordat uttag. Risk för personskada.
Varning
•Se till att uppställningsplatsen är stabil, så att inte våtsugaren välter. Risk för person- och
egendomsskada.
Varning
•Risk för klämskada vid hantering av exenterlås.
Varning
•Maskinen får ej användas i miljöer där explosiva gaser förekommer. Stor risk för explosion.
Varning
•Sugöppningen får aldrig appliceras mot bar hud. Det höga vakuumet kan förorsaka
bristningar i blodkärl.
Service
Varning
•Dra ut kontakten från vägguttaget vid underhållarbete. Risk för personskada.
Varning
•I samband med byte av filter kan hälsovådligt damm spridas. Operatören bör därför bära
skyddsglasögon, skyddshandskar, andningsmask med skyddsklass FFP3. Risk för
personskada.
Varning
•Stick ej hål på något filter. Risk för dammspridning.

Revision 2 3
Funktion
Med startvredet startas motorn.
Därvid sugs stoftblandad luft med stor hastighet, via sugslang, genom inloppet. I kärlet dämpas
hastigheten varvid det grövre stoftet avskiljs, dels genom centrifugalkraft och dels genom sin
egenvikt. Luft och restpartiklar passerar sedan filtret där avskiljning sker (W350P).
Drift
Innan användning skall utbildning, information och anvisningar genomföras i handhavandet av
maskinen och det avskilda dammet.
Anslut sugarens stickpropp till ett eluttag med rätt spänning. (Se tillverkningsskylten). Kontrollera att
stickproppen på pumpens elkabel är ansluten till eluttaget på sugaggregatet.
Strömbrytarläge 1 = Sugmotor
Strömbrytarläge 2 = Pumpmotor
Strömbrytarläge 3 = Sugmotor + Pumpmotor
Med jämna mellanrum bör filtret bytas (W350P). Lämpligt i samband med avslutat arbetspass eller
när maskinen tappar orken.
Montera evakueringsslang av lämplig typ och längd. Slangens fria ände bör fixeras.
Montera sugslangen på sugaren.
På tanken finns ett slangintag med ett slanglås. Lyft slanglåset och för in sugslangens metalladapter i
slangintaget. Släpp ner slanglåset i adapterns urfräsning. Slanglåset fixerar adaptern i slangintaget och
lyfts när sugslangen skall tas bort.
Montera munstycket på handröret.
Golvmunstycket har ställbara hjul. Justera inställningen så att bästa sugeffekt uppnås. Justeringen
görs med ratten som är placerad på munstyckets baksida. Munstyckets hjul och gummistrips är
utbytbara. Se till att munstycket hålls i god kondition.
Efter användning
Stäng av sugaren med strömbrytaren. Tag ur anslutningskabelns stickpropp ur eluttaget. Drag ej i
kabeln!.
Töm och gör ren sugaren och de använda tillbehören. Byt uppsamlingspåse om den är fylld eller suget
avtagit p.g.a. igensättning i påsen. Vid behov kan tanken och tillbehören spolas rena. Låt aldrig vatten
eller blöt smuts stå kvar i sugaren. Detta kan förorsaka dålig lukt och hygien.
Byte av filterinsats (W350P)
Drag stickproppen ur eluttaget.
1. Lyft av filterhållaren med filtret.
2. Lossa vingmuttern och avlägsna filterlock och filter.
3. Kontrollera packningen på filterhållaren.
4. Montera nytt filter.
5. Rengör övriga filterdelar.

Revision 2 4
Service
•Vid rengöring och service av maskinen måste maskinen stängas av och stickproppen dras ur
eluttaget.
•Undvik rengöring med hjälp av högtryckstvätt. Om detta är nödvändigt, se till att ej rikta strålen
mot maskinens öppningar, speciellt motorns inlopp/utlopp för kylluften.
•Innan den använda maskinen flyttas från arbetsområdet, skall den rensugas eller avtvättas.
•All övrig utrustning måste anses förorenat och skall behandlas därefter.
•Om möjligt skall ett avskilt anpassat rum användas.
•Lämplig personlig skyddsutrustning skall användas.
•Alla förorenade delar, som vid skötsel- eller reparationsarbete ej kan rengöras tillfredsställande,
måste omhändertas enligt gällande bestämmelser.
•Om maskinen skall användas för annan användning, är det mycket viktigt att maskinen saneras
ordentligt så, att hälsofarligt damm ej sprids vidare.
Tillbehör
Följande är förbrukningsartiklar och bör bytas regelbundet:
Art.nr Benämning Antal/maskin
1337019 400-2C C-filter 1 st (W350P)

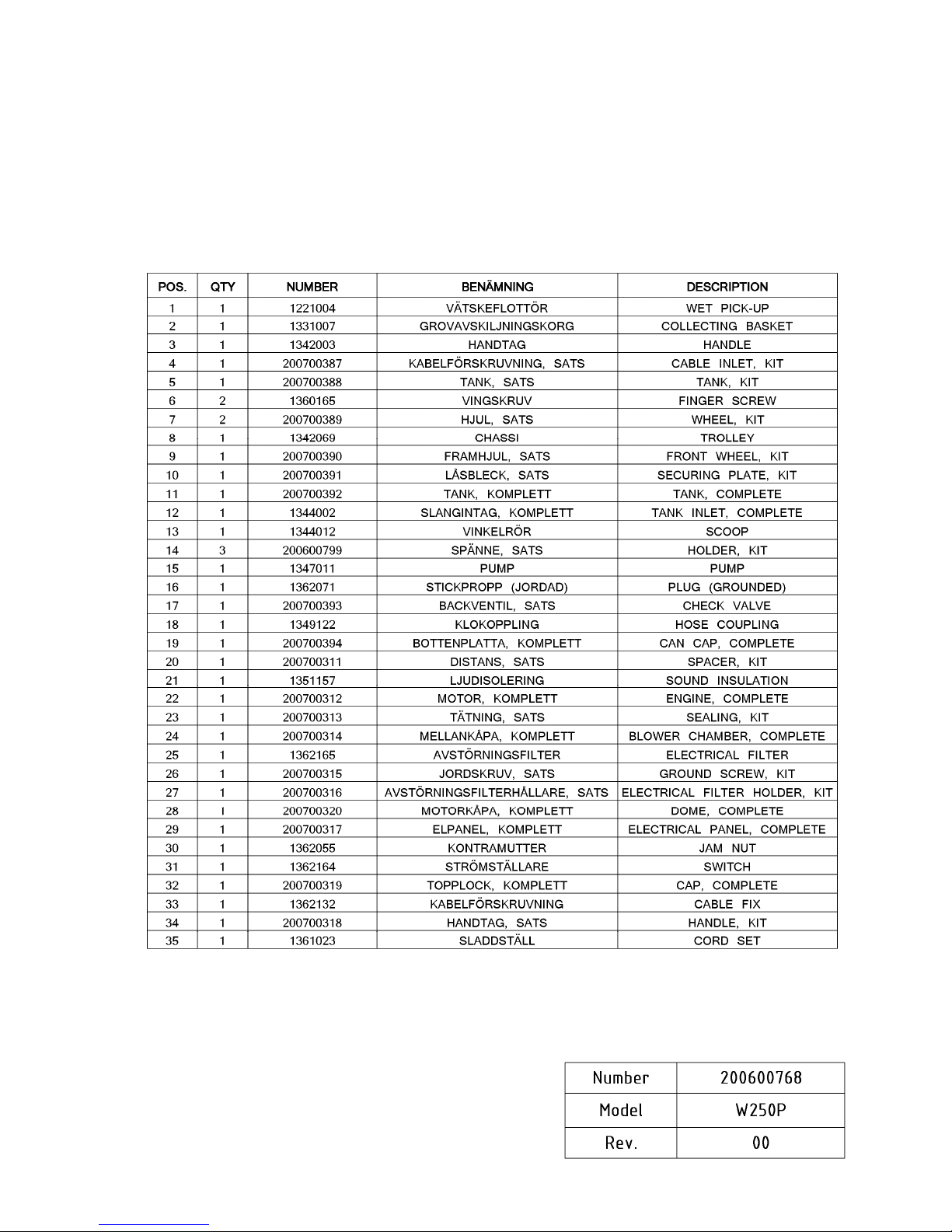

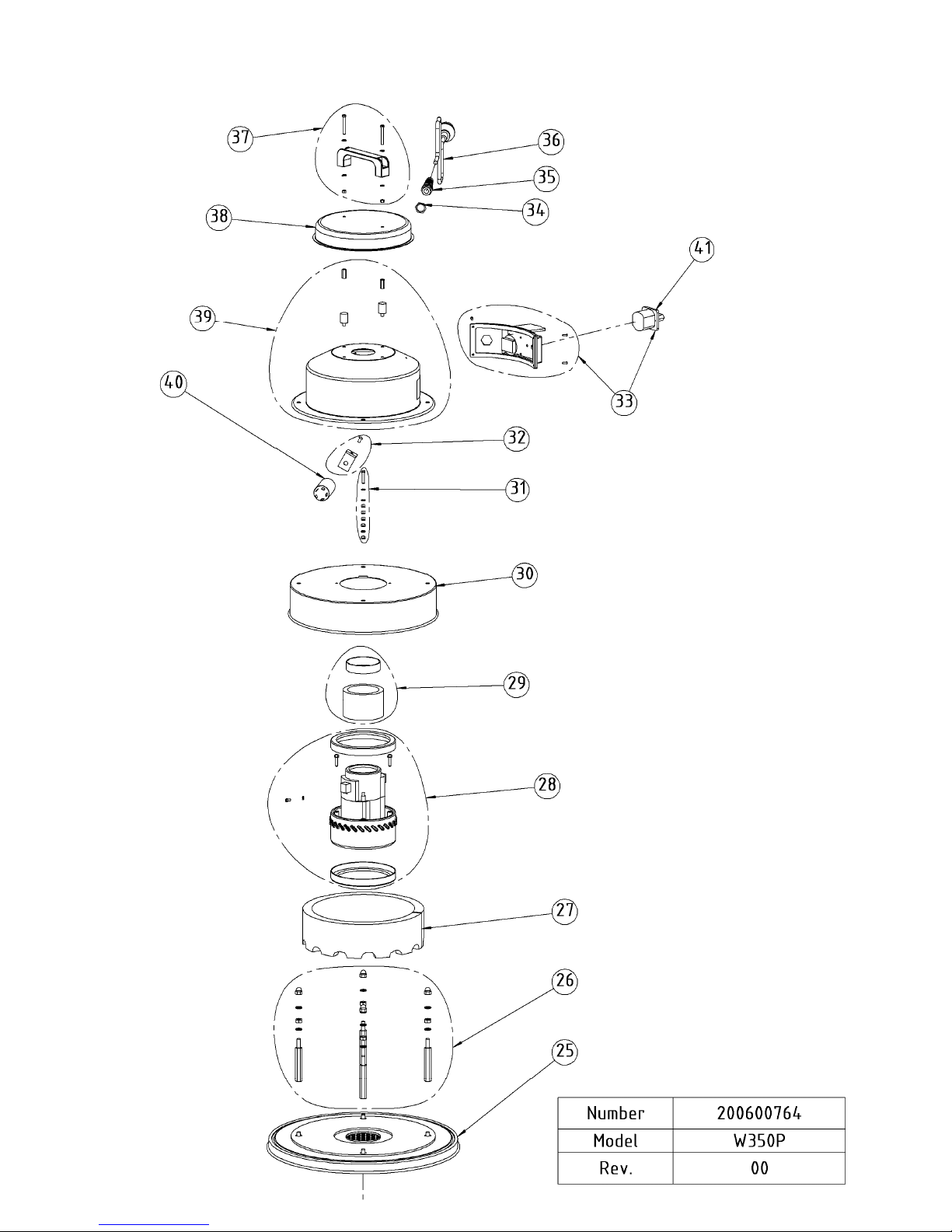

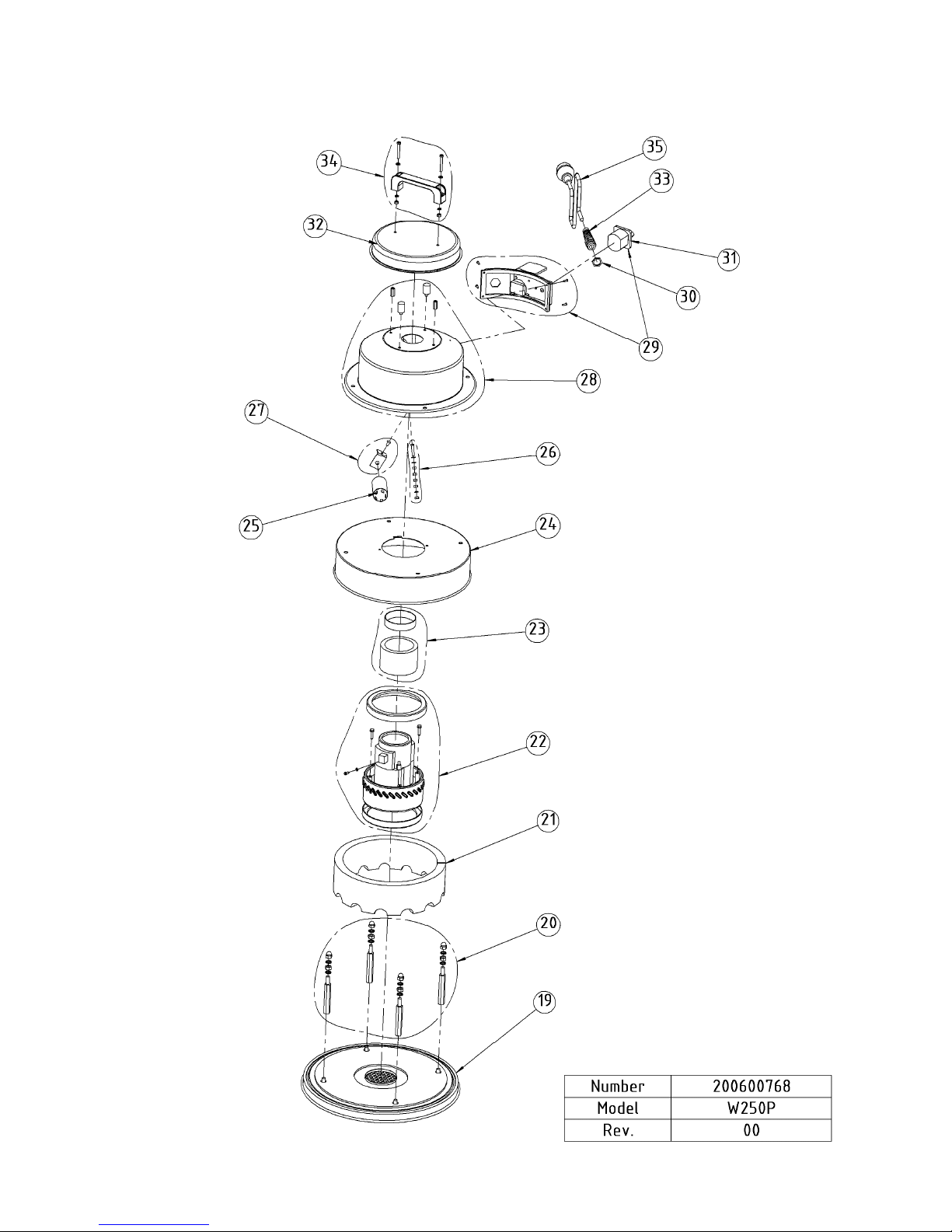

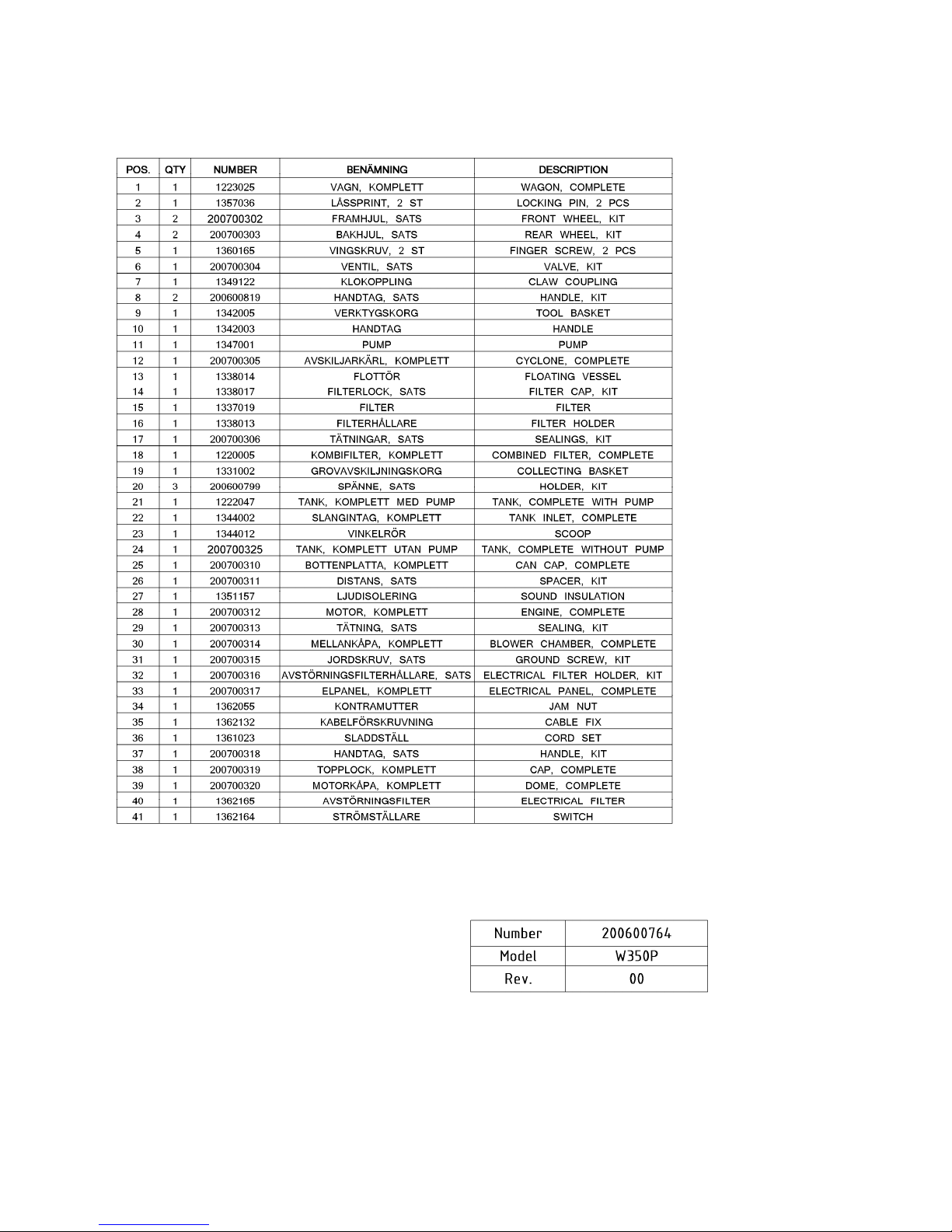

Övriga tillbehör och reservdelar enligt bifogade sprängskisser.
Garanti
På samtliga Pullman-Ermator stoftsugare med tillbehör gäller 12 månaders fabriksgaranti avseende
material/tillverkningsfel. Med maskinen medföljer en garantisedel som efter returnerande till
Pullman-Ermator utökar garantin till 36 månader.
Ingrepp i maskinen får ej ske utan tillverkarens godkännande. Garantin omfattar ej fel som uppstått
genom normalt slitage, ovarsamhet, felaktig användning, obehörigt ingrepp eller att stoftsugaren
kopplats till felaktig spänning.
Vid reklamation skall stoftsugaren eller överenskommen del därav returneras till oss eller vårt ombud
för garantiundersökning och för eventuell garantireparation eller utbyte.

Revision 2 5
Felsökning
W250P samt W350P är konstruerade och anpassade för en krävande miljö och uppgift, men
användaren bör dock beakta att aggregaten innehåller precisionstillverkade komponenter som bör
skyddas mot hårda slag och stötar. Filter, tätningar, infästningar och anslutningar är omsorgsfullt
anpassade och utvalda för operatörens arbetsmiljö. Det är därför naturligtvis av stor vikt att operatör
och servicepersonal behandlar aggregatet med insikt och kunskap, detta för att maskinen skall tjäna
felfritt för det ändamål den är avsedd för.
Problem Orsak Åtgärd
Motorn går inte El ej ansluten Anslut el
Kabelbrott Byt kabel
Strömbrytare trasig Byt strömbrytare
Motorn stannar direkt Felaktig säkring Anslut till rätt säkring
efter start.
Motorn går men suger ej Sugslang ej ansluten Anslut slangen
Stopp i slangen Rensa slangen
Motorn går men suger Hål på sugslangen Byt slang
dåligt Igensatt filter Rensa eller byt filter
Sugenheten dåligt Justera
monterad
Stoft har fastnat i Rensa intag och slang
i slangintag/slang
Packningar defekta Byt aktuell packning
Maskinen blåser ut damm Filtret har lossnat eller Kontrollera och byt vid behov
gått sönder
Vatten flödar över Flytkroppen fastnat. Gör rent.
Pumpen pumpar dåligt Pumpens galler igensatt Gör rent
Avloppskanal igensatt Gör rent
Onormalt maskinljud Beställ service
SPARA DENNA INSTRUKTION!

Revision 2 6
Introduction
Dear Customer.
We thank you for choosing Pullman-Ermator as your supplier.
We hope that the Wet vacuume cleaner from Pullman-Ermator will be to your satisfaction and meet
your expectations.
Pullman-Ermator have been a manufacturer of professional dust extractors since 1966 and has over
the years acquired a genuine technical knowledge in this area. We are working hard with
improvement in our product segment and will continue to provide the market with new equipment.
You can always contact us. To get information about our product program visit www.Pullman-
Ermator.se.
Notice!
This instruction cover only the wet vac type Pullman-Ermator W250P/W350P.
The vet vacumme cleaner Pullman-Ermator W250P/W350P are developed for cleaning of
construction area, water cooled drilling machines etc.
If the wet vac is used for other applications or been used in other ways then explained in this
instruction book, Pullman-Ermator will not take any responsibility.
Before start using the machine, please carefully read the safety regulations.
Read the complete instruction book before start using the Pullman-Ermator W250P/W350P.
All spare part used for the Pullman-Ermator W250P/W350P must be recognized by Pullman-
Ermator AB.

Revision 2 7
Unpacking
When unpacking the machine, please check that the following accessories are included:
•The hose with end fittings.
•Steel tube.
•Floor nozzle.
•Crevice tool.
If some of above mention parts are missing, please contact your local distributor or our sales
representative.
Safety instructions
Handling
Warning
•Cables damaged through crunching or cracking can be dangerous if used and should be
replaced immediately. Risk of personal injury.
Warning
•Do not connect the machine to an unearthed socket. Risk of personal injury.
Warning
•Risk for pinch injuries when handling the toggle fastener.
Warning
•The machine must not be use in environments where explosive gases can occur. Large risk for
explosions.
Warning
•Do not point the suction hose towards body parts when the machine is running. Avoid placing
your hand or other parts of the body against the suction inlet if the suction hose is not fitted.
Risk of personal injury.
Warning
•Check, when lifting the machine, that the dust container is empty and that no one is standing
under the lifted machine. Risk for personal injury and material damage
Service
Warning
•Remove the plug from the wall socket when carrying out maintenance work. Risk of personal
injury. Replace all gurds over the motor and fan components once servicing is complete.
Warning
•Always keep an eye on the machine when using the autostart function. Risk for personal
injury .
Warning
•Health impariring dust can be spread during filter and bags replacment. Accordingly, the user
should wear protective glasses, protective gloves, and a breathing mask conforming to
protection class FFP3.

Revision 2 8
Function
The motor is started by the switch. Dust laden air is then sucked through the inlet valve at high speed
via the suction hose. The air is slowed down by the cyclone and coarse dust particles are separated
out, partly by centrifugal force ans partly by gravity. Air and finer particles then pass through the fine
filter where separation is made.
Using
Before using must the user be educated in handling the vacuum cleaner and the dust.
Connect the electric plug to an outlet with correct voltage (see the designation plate).
From time to time the filter must be cleaned or replaced. It´s appropriate when the work is
completed or when there is poor suction.
Connect proper evacuation hose. Fix the free end of the hose.
Switch position 1: Suction motor
Switch position 2: Pumping motor
Switch position 3: Both motors
Fit the suction hose on the suction apparatus
There is a hose intake with a hose lock on the tank. Lift the hose lock and insert the suction hose´s
metal adapter into the intake. Lower the the hose lock into the recess of the adapter. The hose lock
fixes the adapter in the hose intake and is lifted when the suction hose is to be removed.
Fit the nozzle on the hand pipe
The floor nozzle has adjustable wheels. Adjust the wheel setting so as to achieve the best suction
effect. Adjust the wheels with the knob which is located on the rear side of the nozzle. The wheels
and rubber strips of the nozzle asre replaceable. Ensure that the nozzle is kept in good condition.
After use
Switch off the suction apparatus with the switch. Remove the plug on the electrical cable from the
electrical outlet. Do not pull the electrical cable!
Empty and clean the suction apparatus and the accessories used. If necessary, the tank and acessories
can be flushed clean.
Never leave water or wet dirt in the suction apparatus. This can cause bad smells and poor hygiene.
Change of filter
Proper personel protectice equipment must be used.
Shut off the machine and pull the plug out of the socket.
1. Remove the plug from the electric outlet.
2. Lift off the filterholder with the filter.
3. Loosen the fingernut and remove the filter cap and filter.
4. Check the sealing on the filterholder.
5. Assemble the new filter.
6. Clean all other parts.

Revision 2 9
Service
When cleaning and servicing the machine. You must switch off the machine and pull out the
plug from the outlet.
•Avoid cleaning with high pressure cleaner. If neccessary do not point att the openings on the
machine, especially the opening for the cooling air.
•Before moving the machine from the working area, the machine must be cleaned. Furthermore
must the inlet be locked with the expanding plug attached.
•All other equipment must be regarded contaminated and be treated thereafter.
•If possible use a special suitable room.
•Proper personel protective equipment must be used.
•All parts after service, which are contaminated, must be taken core of in a proper way in plastic
bags according to all regulations.
•If the vacuum cleaner has to be used for other purposes, it is extremely important that the vaccum
cleaner will be cleaned, to avoid spreading of hazardous dust.
Accessories
Following is parts that should be changed on a regular basis:
Part.no. Description No/machine
1337019 400-2C C-filter 1 pcs (W350P)
Spare parts, see enclosed spare parts list.
Warranty
All Pullman suction devices and accessories have a 12-month factory warranty for material and
manufacturing defects. You can extend the warrenty to 36 months by returning the attached warranty
slip. Do not attempt to repair the suction apparatus without the consent of the manufacturer. The
warranty does not cover defects which are the result of normal wear and tear, negligence, defective
use, unauthorised repair or the suction apparatus being connected to the incorrect voltage.
In the event of any complaint, the suction apparatus or an agreed part of it must be returned to us or
our authorised representative for warranty examination and for any warranty repair or replacement.

Revision 2 10
Problem solving
W250P/W350P are manufactured and made for a severe environment and tasks, but the user must
notice that the machine contents of components which must be protected from hits and blows. Filter,
sealings connections are carefully chosen to serve the operator. Therefore must the machine be treated
with knowledge as to work correctly for many years.
Problem Cause Procedure
Motor doesn´t start No current Connect the machine
Defect cable Change
Defect switch Change
Motor stops immediately Wrong fuse Connect to proper fuse
Motor runs, but no suction Hose not connected Connect the hose
Hose blocked Clean the hose
Motor runs, but poor suction Hole on the hose Change hose
Blocked filter Change filter
Suction unit loose Adjust
Dirt in the hose or Clean the hose and intake
intake
Defect sealings Change current sealing
Dust is blowing from motor Defect or loose filter Adjust or change
Poor pumping The pump or tubes are Clean the pump
choked up
Abnormal noise Order service
SAVE THESE INSTRUCTIONS!

Revision 2 11
TEKNISKA DATA
TECHNICAL PERFORMANCE
W250P – W350P
W250P W350P
MÄRKSPÄNNING 230 VAC, 1-fas 230 VAC, 1-fas
Voltage
EFFEKTUTTAG 1300 W 1300 W
Power
PUMPEFFEKT 450 W 650 W
Power
MAX LYFTHÖJD 6 m 9 m
Height
MAX SUGKAPACITET 150 l/min 290 l/min
Capacity
MAX LUFTMÄNGD 190 m³/h 190 m³/h
Airflow
MAX UNDERTRYCK 22 kPa 22 kPa
Vacuum
SUGSLANG ∅38mm ∅38-50mm
Hose
INLOPPSRÖR ∅50mm ∅50mm
Inlet
FINFILTER ------ Filteryta 0.6m2
Finefilter 99.5%
LJUDNIVÅ 77 dB(A) 77 dB(A)
Soundlevel
UPPSAMLINGSPÅSE 29 liter 55 liter
Disp. bag (580x505mm) (580x780mm)
DIMENSION LxBxH 560x520x890mm 650x600x1020mm
Dimensions
VIKT 24 kg 33 kg
Weight

Revision 2 12
FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
DECLARATION OF CONFORMITY
DECLARATION DE CONFORMITÉ
ERKLÄRUNG DER ÜBERSTIMMUNG
SAMSVARSERKL∅
∅∅
∅RING
Pullman Scandinavian AB
Industrivägen 10
S-777 34 SMEDJEBACKEN
Försäkrar under eget ansvar att maskinen
Declare under our sole responsibility that the machine
Certifie sous sa propre responsabilité que le produit ciaprès
Versichern auf eigener verantwortung, dass das Produkt
Forsikrer under eget ansvar at maskinen
W250P Nr./No: 0600778a0001 -
W350P Nr./No: 0600764_0001 -
Tillv.år/Manufact.year/Baujahr: 2006-
som omfattas av denna försäkring är i överensstämmelse med standarder:
included in this declaration, follows the provisions of the:
est conforme aux aux normes suivantes:
den folgenden Normen entspricht:
er i overensstemmelse med standarder:
SS-EN 292-1, SS-EN 60 204-1 (1993.11.30)
SS-EN 55011:1989
SS-EN 50082-1
SS-EN 60335-1, SS-EN 60335-2-69 & A1
enligt villkoren i/according to/selon/laut/i henhold til vilkårene i
Machine Directive 98/37/EEG
Low Voltage Directive 73/23/EEG
EMC Directive 89/336/EEG
SMEDJEBACKEN 2006.01.01 Torbjörn Bengtsson
VD
General Manager

13

14

15

16

17

18

19
