QFX PBX-7 User manual

MOBILE PARTY SPEAKER
MODEL: PBX-7

PART DESCRIPTIONS 1
SAFETY INSTRUCTIONS 2
POWER CONNECTION 3
BLUETOOTH CONNECTION 3
FM RADIO 3
USB PORT (MUSIC PLAYBACK) 4
LINE IN 4
RECHARGING 4
SMARTPHONE / TABLETS RECHARGING 5
SING-A-LONG 5
SOUND EFFECTS 5
TROUBLE SHOOTING 6
SPECIFICATIONS 6
TABLE OF CONTENTS

EN-1

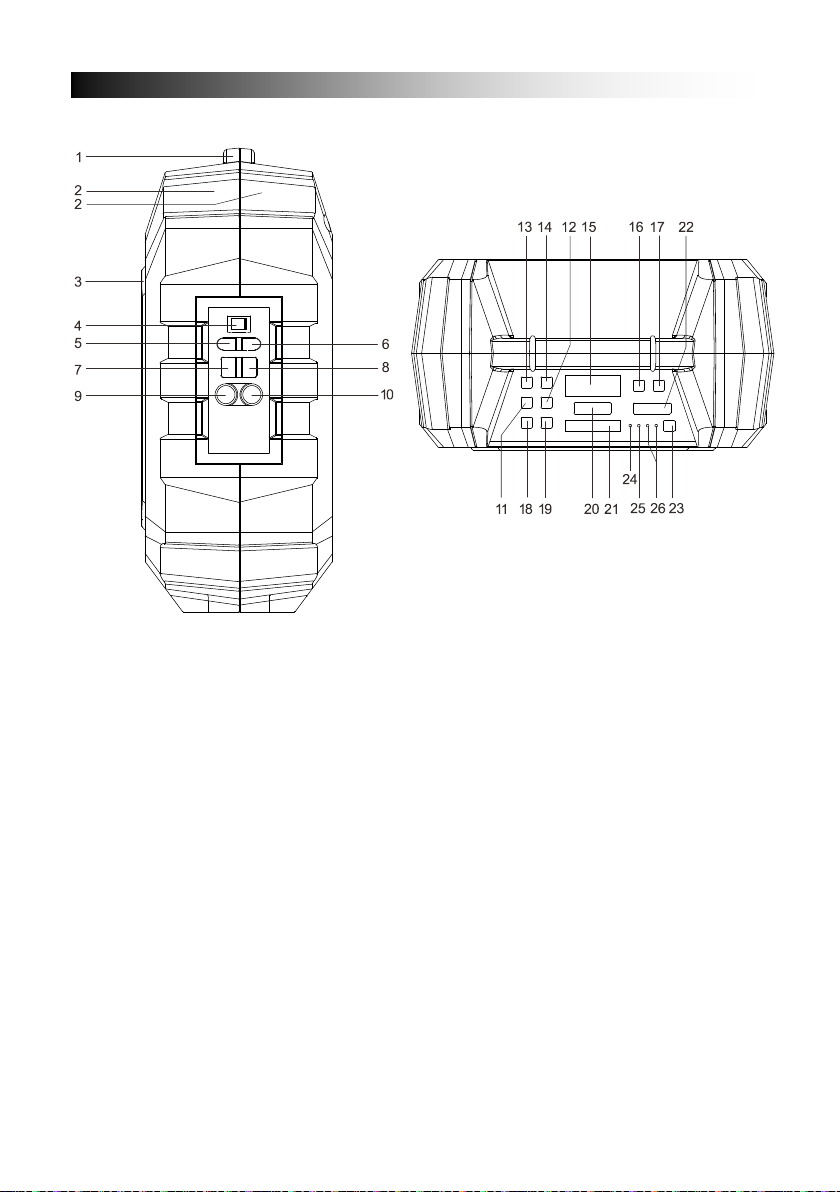

1. HANDLE
2. RUGGEDIZED HOUSING
3. NET COVER
4. POWER ON/OFF KEY
5. DC INPUT
6. LINE INPUT
7. USB PORT
8. USB CHARGE PORT
9. MIC PHONE PORT1
10. MIC PHONE PORT2
11. TUNING DOWN
12. TUNING UP
13. REPEAT KEY
14. EQ KEY
15. LED DISPLAY
16. EH DOWN
17. EH UP
18. SOURCE SELECT
19. PAUSE / PLAY KEY
20. VOLUME (-/+) KEY
21. LED LIGHT
22. MIC VOLUMEUP / DOWN
23. LIGHT
24. STANDBY STATUS
25. BLUETOOTH LED INTERFACE
26. BATTERY LEVEL INDICATION
PART DESCRIPTIONS

EN-2
To ensure proper operation of the products and prevent fire or shock hazard, please
carefully read all information contained in these Safety instructions.
The lightning flash with
arrowhead symbol, within
an equilateral triangle, is
intended to alert the user
to the presence of
uninsulated "dangerous
voltage" within the
product's enclosure that
may be of sufficient
magnitude to constitute a
risk of electric shock to
persons.
WARNING: TOREDUCE
THE RISK OF ELECTRIC
SHOCK, DO NOT REMOVE
COVER (ORBACK). NO
USER-SERVICEABLE
PARTS INSIDE. REFER
SERVICING TO QUALIFIED
SERVICE PERSONNEL.
The exclamation point
within an equilateral
triangle is intended to
alert the user to the
presence of important
operating and
maintenance (servicing)
instructions in the
literature accompanying
the appliance.
UNPACKING:
Check that all the following items should be included in the box.
- PBX-7 Unit
- AC Power Adaptor
- User Manual
IMPORTANTS INSTRUCTIONS:
1. Ensure the plug is fully inserted into the wall outlet and the product is operated on an
electric power source matched to its rated voltage.
2. Never operate the product if the cord or adaptor is damaged or overly hot.
3. Do not modify the cord or damage it in any way such as by bending, twisting or
pulling on it unnecessarily.
4. Do not attempt to modify, repair or in any way dismantle the product, other than
when discarding it at the end of its useful life.
5. Do not allow the power cord to be immersed in, splashed with, or rinsed under
water.
6. Never unplug this product with wet hands.
7. Unplug the product from the wall outlet before cleaning and maintenance. Do not
use liquid cleaners or aerosol cleaners.
8. The power cord should be unplugged from the wall outlet when unused for a long
period of time.
9. Keep and storage this product in dry and not moisture area when are not using.
SAFETY INSTRUCTIONS

EN-3
10.Do not use this product near water, or any other heat sources or other apparatus
that produce heat.
11.Battery shall not be direct exposed to sunshine and fire.
12.Do not attempt to replace the battery. For repairing and servicing, please consult
from the store of purchase or customer service center designated by the store.
CAUTION: Danger of explosion if battery is incorrectly replaced.
13.Do not use any other power supply other than the one specially designed for this
product.
14.Keep this operating instruction in a safe place.
15.Contact an authorized service center if you have any inquiry about this product
- Unpack “Customer brand and model”,
ensure the power ON/OFF switch is
on “OFF”
- Connect the supplied AC adaptor to
“model no.”, plug the AC cord to the
wall outlet
- Switch the Power to “ON”
- Power RED LED will turn on.
- Battery GREEN LED indicator will turn on
- Ready to use
-Once the power switch is turned to "On",
Bluetooth “BT” mode has set as default
-Blue LED indicator will be long bright after
Bluetooth connection. The RED LED display
will show “BT”
-Turn on the Bluetooth function on your
device and search for "QFX PBX-7" then
press to connect.
-Connected sound signal will be heard and
the blue led connection indicator will stop
blinking and stay steady.
-Bluetooth connection is completed.
-Select the music from your Bluetooth device and start playing.
- Press the “Source” Button and select to Radio, the FM Radio Frequency will show
on the RED LED display.
- Press and hold the TU or TU buttons for auto scanning the next available
station.
POWER CONNECTION
BLUETOOTH CONNECTION
FM RADIO

EN-4
- Store your favorable stations:
Tune to the desired stations
press TU to save the stations into program
repeat the above steps to save other radio station (Maximum can store up to 20
favorable stations)
Light press TU or TU to retrieve the stored stations. To go for the next
stored station, light press again TU or TU .
- Press the “Source” Button and select to USB,
USB will show on the RED LED display.
- Insert the USB stick into the side panel marked
with “MP3”.
- Select your favorable music by pressing TU
or TU .
- Press “REP” to repeat once for the current song,
Press again “REP” to repeat all songs.
If unit is playing on Bluetooth mode “BT”, it
will automatically switch to USB mode once
insert the USB stick.
-Press the “Source” Button
and select to LINE, LINE
will show on the RED LED
display. We should change
the display to LINE.
-Plug in your 3.5mm cable
into the LINE IN put on the side panel and the unit will
enter into LINE IN mode.
-You can connect any audio device that has 3.5mm
audio output jack and playback any audio from the
connected device.
-Unit comes with a LED indicator alert.
-If RED LED is on, it means the battery level
is low and recharging is required.
-By connecting the AC power, the RED LED
will be on, it means the unit is under
recharging.
LINE IN
RECHARGING
USB PORT

EN-5
-The GREEN LED is on and stays steady, it means the level of battery is fully
recharged.
It is recommended to charge the battery about 6 hours before you start using
the unit for the first time.
-Smart phones/Tablets recharging works only
when AC power is using.
-Plug in the Power AC Adaptor to the wall
outlet.
-Plug in your smart phones/tablets USB
recharging cable into the side panel marked
“PHONE”.
-Connect the recharging cable to your smart
phones/tablets. Recharging starts.
-Unplug your USB recharging cable when
your smart phones / tables are fully recharged.
-“Customer’s model” allows you to sing-a-long with
the songs are playing either on BT, USB (MP3) or
LINE IN mode and allow 2 microphones at the
same time.
-Plug in your Microphone cable into the side panel
marked “MIC 1 and/or “MIC 2”.
-Adjust the MIC Volume “MIC + / MIC – “on the top
control panel.
-Adjust the Echo level “EH + /EH –“.
-Start to sing
WARNING: - If the MIC Volume and ECHO
level set too high or to the maximum, be
caution with the high pitch reflection tone.
-“Customer’s model “has a built in Equalizer
-Press and select the preset sound effect for your music; FLAT, CLASSIC, POP,
ROCK and JEZZ
SMART PHONES/TABLETS RECHARGING
SING-A-LONG
SOUND EFFECTS

EN-6
General
No power
-Check that AC power cord is securely inserted in the unit and the electrical outlet.
-Check the Power On/Off switch is turn to On position.
-If battery is flat Plug in the AC Power cord to change and operate.
Keys no response
-Turn the Power On/Off switch to Off, and then On again to reset the unit.
-Unplug the AC Power cord and plug it back again.
No sound heard
-Make sure the LINE connected volume is turn to reasonable level.
-Make sure the Bluetooth connected device output the audio thru BT out.
-Make sure the Bluetooth connected device volume is turn to reasonable level.
Bluetooth Operations
Audio quality is poor
-Bluetooth reception is poor. Move the Bluetooth device nearer to the Speaker.
Cannot pair to Bluetooth device
-Make sure both Bluetooth device and Speaker is not connected to any other
Bluetooth device.
-Make sure the Bluetooth On/Off switch located below Speaker is slide to On
position.
-Make sure the Blue LED on the Speaker is flashing fast (Pairing mode).
-Turn Power switch to Off, and then On again, Press and hold BT button for 2
seconds to enter into pairing mode.
General
Input Source: ………………………………………..… Bluetooth / LINE / FM / USB
Power Out: …………………………………………..… MAX 30W
Bluetooth Range: …………………………………….. 10M (33 feet)
LINE IN: ……………………………………………….. 3.5mm
USB Playback: ……………………………………...… Full Speed 2.0
USB Recharging: ……………………………….…….. 2A
Control Buttons: ………………………………….….. Power, Source, Bluetooth pairing,
Volume Up/Down, EQ, MIC (EH- /
EH+), REP, LIGHT
TROUBLESHOOTING
SPECIFICATIONS

EN-7
LED Indicator: …………………………………………. Power / Standby (RED LED x 1)
Bluetooth (BLUE LED x 1)
Battery Level LED (RED LED x
1 ,GREEN LED x 1)\
Battery: ………………………………………………..... Yes
Power Input: …………………………………………….. AC IN 100 – 240V, 50/60Hz
DC 5V 1.5A
Speaker Output Wattage: …………………………….. 30W (MAX)
Speaker Driver Size: …………………………………... 6.5"(Woofer) + High Pitch
Speaker Grill: …………………………………………… Metal Speaker Grill
Full Range: ……………………………………………… Yes
THD: …………………………………………………….. 10% 20W
S/N: ……………………………………………………… > 50 dB
Cabinet Material: …………………………………….…. Plastic
Dimension (W x H x D): ……………………………….. 175 X 425 X 333(mm)
Weight (KG): ………………………………………….… 5.28KG
Bluetooth
Bluetooth Version: ……………………………………… 3.0 + EDR
Bluetooth Profile: ……………………………………….. A2DP, AVRCP
Bluetooth Frequency Band: …………………………… 2.402 GHz – 2.480 GHz
Bluetooth Range: ……………………………………..... 10 meters

Bocina Portátil Para Fiestas
Modelo: PBX-7

Descripción de partes 1
Instrucciones de seguridad 2
Conexiones 3
Conexión Bluetooth 3
Radio FM 4
Puerto USB (Reproducción de música) 4
Entrada auxiliar 4
Recarga 5
Recarga de Smartphones / Tablets 5
Karaoke 5
Efectos de sonido 6
Resolución de problemas 6
Especificaciones 7
Contenido

ES-1
1. Manija
2.Carcasa con terminado de
goma
3. Rejilla protectora
4. Encender/Apagar
5. Puerto DC
6. Puerto auxiliar
7. Puerto USB
8. Puerto de carga USB
9. Puerto Micrófono 1
10. Puerto Micrófono 2
11. Anterior
12. Siguiente
13. Repetir
14. Ecualizador
15. Pantalla LED
16. EH- Bajar Eco
17. EH+ Subir Eco
18. Seleccionar fuente de audio
19. Pausar/Reproducir
20. Volumen +/-
21. Luz LED
22. Subir/Bajar Volumen del
micrófono
23. Luz
24. Modo de espera
25. LED Bluetooth
26. Indicador de nivel de batería
Descripción de partes

ES-2
Para asegurar el correcto uso de los equipos y prevenir fuego o descargas eléctricas,
por favor lea cuidadosamente toda la información contenida en las instrucciones de
seguridad.
El símbolo de rayo con
cabeza de flecha dentro
de un triángulo
equilátero, sirve para
alertar al usuario sobre
la presencia de voltaje
peligroso dentro del
equipo, el cual podría
tener suficiente magnitud
como para representar
un riesgo de descargas
eléctricas a personas.
ADVERTENCIA: PARA
REDUCIR EL RIESGO DE
DESCARGA ELÉCTRICA, NO
RETIRE LA TAPA (O PARTE
TRASERA). NO EXISTEN
PARTES REPARABLES POR
EL USUARIO DENTRO DEL
EQUIPO. PARA CUALQUIER
TIPO DE SERVICIO,
DIRÍJASE AL PERSONAL DE
SERVICIO CALIFICADO.
El símbolo de signo de
exclamación dentro de
un triángulo equilátero,
sirve para alertar al
usuario sobre la
presencia de
instrucciones
importantes de uso y de
mantenimiento (servicio)
en el texto que
acompaña al equipo.
AL ABRIR LA CAJA:
Verifique que los siguientes elementos estén incluidos en la caja:
- Bocina PBX-7
- Adaptador AC
- Instructivo
INSTRUCCIONES IMPORTANTES:
1. Asegúrese de que el conector esté firmemente conectado al enchufe, y también
asegúrese de que el voltaje sea el correcto.
2. Nunca utilice el equipo si el cable o el adaptador están dañados o demasiado
calientes.
3. No modifique el cable ni lo dañe de ninguna forma, evite doblarlo, retorcerlo o
jalarlo innecesariamente
4. No intente modificar, reparar o desmantelar el equipo, únicamente podrá hacerlo
cuando termine su vida útil y decida tirarlo.
5. No permita que el cable de alimentación se sumerja en líquidos, sea salpicado o
expuesto a lluvia o líquidos.
6. Nunca desconecte el equipo con las manos mojadas.
7. Desconecte el equipo del enchufe antes de limpiarlo o darle mantenimiento. No
utilice limpiadores líquidos ni aerosoles.
Instrucciones de seguridad

ES-3
8. El cable deberá permanecer desconectado del enchufe durante periodos largos de
inutilización.
9. Conserve este equipo en lugares secos, con la menor humedad posible.
10.No utilice el equipo cerca de agua o cerca de fuentes de calor o equipos que
generen calor.
11.La batería no deberá exponerse directamente a luz solar ni a fuego.
12.No intente reemplazar la batería. Para reparación y servicio, por favor consulte a
su distribuidor o al centro de servicio al cliente indicado por la tienda.
PRECAUCIÓN: Riesgo de explosión si la batería se conecta incorrectamente,
13.No utilice ninguna fuente de alimentación distinta a la diseñada para este equipo.
14.Conserve este instructivo en un lugar seguro.
15.Acuda a un centro autorizado de servicio si tiene cualquier duda sobre su equipo.
- Desempaque su equipo, asegúrese
de que el interruptor de encendido
se encuentre en la posición de
apagado (“OFF”).
- Conecte el adaptador AC provisto a
su equipo y conecte el otro extremo
al enchufe eléctrico.
- Coloque el interruptor en la posición
de encendido (“ON”).
- El LED rojo se encenderá.
- El indicador LED verde de la batería se encenderá.
- El equipo está listo para usarse.
- Una vez que el equipo esté encendido
(en la posición “ON”), el modo
predeterminado es el modo Bluetooth.
- El indicador LED azul permanecerá
encendido al entrar al modo Bluetooth.
La pantalla LED roja mostrará “BT”.
- Encienda la función Bluetooth en su
dispositivo externo (celular, Tablet, etc.)
y busque el equipo “QFX PBX-7”, luego
presione “conectar”.
- Se escuchará el sonido de la conexión y
el LED azul dejará de parpadear y
permanecerá encendido.
Conexiones
Conexión Bluetooth

ES-4
- Presione el botón “Fuente de audio” y seleccione el modo Radio FM. La pantalla
LED roja mostrará la estación FM.
- Mantenga presionado el botón “Anterior” o el botón “Siguiente” para navegar por
las estaciones disponibles.
- Almacene sus estaciones favoritas
•Sintonice la estación deseada.
•Presione “Anterior” para guardar la estación.
•Repita los pasos anteriores para almacenar más estaciones de radio (máximo
20 estaciones).
•Presione brevemente Anterior o Siguiente para cambiar entre las estaciones
almacenadas. Para ir a la siguiente estación almacenada solo presione
ligeramente Anterior o Siguiente.
- Presione el botón “Fuente de audio” y
seleccione el modo USB, la pantalla LED
roja mostrará “USB”.
- Inserte una memoria USB en el panel
lateral marcado con “MP3”.
- Seleccione su canción favorita presionando
los botones Anterior o Siguiente.
- Presione “REP” para repetir la canción
actual, presione de nuevo para repetir
todas las canciones.
Si el equipo está en el modo de
“Bluetooth”, automáticamente cambiará
al modo USB al insertar una memoria
USB.
- Presione el botón “Fuente de
audio” y seleccione “Auxiliar” la
pantalla LED roja mostrará
“LINE”.
- Conecte su cable de 3.5mm al
puerto auxiliar en el panel
lateral, el equipo entrará al modo Auxiliar.
- Puede conectar cualquier dispositivo de audio que cuente
con salida de audio de 3.5mm y reproducir su música a
través de la bocina.
Radio FM
Puerto USB
Entrada Auxiliar

ES-5
- El equipo cuenta con un LED indicador.
- Si le LED rojo está encendido, significa
que el nivel de la batería es bajo y
necesita recargarse.
- Al conectar a la fuente de alimentación AC,
el LED rojo se encenderá indicado que el
equipo se está cargando.
- El LED Verde se enciende para indicar
que la batería está completamente cargada.
Se recomienda cargar la batería por aproximadamente 6 horas antes de
comenzar a utilizar el equipo por primera vez.
- La recarga de Smartphones/Tablets
funciona únicamente cuando se utiliza la
alimentación AC.
- Conecte el adaptador AC a la fuente de
alimentación.
- Conecte su el cable de recarga USB de
su Smartphone/Tablet al puerto USB
marcado como “PHONE” ubicado en la
parte lateral del equipo.
- Conecte el otro extremo del cable a su
Smartphone/Tablet. La recarga comenzará.
- Desconecte el cable de carga USB cuando el teléfono o tablet esté completamente
cargado.
- PBX-7 le permite cantar al ritmo de las
canciones que se reproducen ya sea por medio
de Bluetooth, de USB (MP3) o desde el puerto
Auxiliar, le permite utilizar 2 micrófonos al
mismo tiempo.
- Conecte su micrófono al puerto “MIC 1” o “MIC 2”
ubicados en la parte lateral del equipo.
- Ajuste el volumen del micrófono con “MIC+/MIC-
“ en la parte superior del equipo.
- Ajuste el volumen del eco con
“EH+/EH-“.
- Comience a cantar.
Recarga
Recarga de Smartphones/Tablets
Karaoke

ES-6
ADVERTENCIA: Si el volumen y el eco del micrófono están al máximo, o muy
altos, tenga cuidado con la fuerza del sonido.
- PBX-7 tiene un ecualizador integrado.
- Presione para seleccionar el ecualizador preestablecido que se ajuste mejor a su
música: FLAT, CLÁSICO, POP, ROCK, JAZZ.
General
No enciende
- Verifique que el cable de alimentación AC esté correctamente conectado al equipo
y a la fuente de alimentación.
- Verifique que el interruptor de encendido/apagado se encuentre en la posición de
encendido “ON”.
- Si la batería está descargada, conecte el equipo a la fuente de alimentación para
cargar y utilizar el equipo.
Los botones no responden
- Apague y re-encienda el equipo.
- Desconecte el cable de alimentación y luego re-conéctelo.
No se escucha sonido
- Asegúrese de que el dispositivo conectado vía auxiliar, tenga el volumen en un
nivel razonable.
- Asegúrese de que el dispositivo conectado vía Bluetooth, esté reproduciendo
música vía Bluetooth.
- Asegúrese de que el dispositivo conectado vía Bluetooth, tenga el volumen en un
nivel razonable.
Bluetooth
Mala calidad de audio
- Si la recepción Bluetooth es mala, acerque el dispositivo Bluetooth a la bocina.
No se puede sincronizar con un equipo Bluetooth
- Asegúrese de que ambos dispositivos no estén conectados a otro dispositivo
Bluetooth.
- Asegúrese de que el interruptor de encendido Bluetooth ubicado en la parte inferior
de la bocina, esté en la posición de encendido “ON”.
- Asegúrese de que el LED azul en la bocina esté parpadeando rápidamente (lo cual
indica que está en el modo de sincronización).
- Apague el equipo y re-enciéndalo. Mantenga presionado el botón de Bluetooth por
2 segundos para entrar al modo de sincronización.
Efectos de sonido
Resolución de problemas

ES-7
General
Fuentes de audio: ..................................................... Bluetooth/Auxiliar/FM/USB
Potencia de salida: ................................................... MAX 30W
Rango Bluetooth: ...................................................... 10M (33 pies)
Auxiliar: ..................................................................... 3.5mm
Reproducción USB: .................................................. Velocidad completa 2.0
Recarga USB: ........................................................... 2A
Botones: .................................................................... Encendido/Apagado, Fuente,
Sincronización Bluetooth,
Subir/Bajar volumen, Ecualizador,
Eco del micrófono +/-, Repetir, luz
LED Indicador: .......................................................... Encendido / Modo de espera
(LED ROJO x 1)
Bluetooth (LED AZUL x1)
Nivel de batería (LED ROJO x1,
LED VERDE x1)
Batería: ..................................................................... Sí
Entrada de alimentación: .......................................... Entrada AC 100 – 240, 50/60Hz
Entrada DC 5V 1.5A
Salida de bocina: ....................................................... 30W (Máx.)
Tamaño de bocina: .................................................... Búfer 6.5’’ + High Pitch
Rejilla de la bocina: .................................................... Rejilla metálica
Rango Completo: ..................................................... Sí
THD: .......................................................................... 10% 20W
S/N: ............................................................................ > 50 dB
Material del gabinete: ................................................. Plástica
Dimensiones: ............................................................. 175 x425 x 333 (mm)
Peso: .......................................................................... 5.28 K
Bluetooth
Versión: ...................................................................... 3.0 + EDR
Perfil: .......................................................................... A2DP, AVRCP
Frecuencia: ................................................................ 2.402 GHz – 2.48 GHz
Rango: ....................................................................... 10 metros
Especificaciones
