RaidSonic Technology Icy Box IB-HUB1701-C3 User manual

Manual IB-HUB1701-C3
7 port USB 3.0 Hub and Charger
Handbuch IB-HUB1701-C3
7 Port USB 3.0 Hub und Ladegerät

Manual IB-HUB1701-C3
Sicherheitshinweise IB-HUB1701-C3
Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und
Datenverlust beachten Sie bitte folgende Hinweise:
Warnstufen
Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen
Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Ver-
meidung der Gefahr nicht befolgt werden.
warnt vor einer unmittelbar gefährlichen Situation, die zum Tod
oder zu schweren Verletzungen führen wird.
warnt vor einer möglicherweise gefährlichen Situation, die zum
Tod oder zu schweren Verletzungen führen kann.
warnt vor einer möglicherweise gefährlichen Situation, die zu
leichten Verletzungen führen kann.
warnt vor einer möglichen Situation, die zu Sach- und Umweltschä-
den führen und den Betriebsablauf stören kann.
1. Gefahren durch elektrische Spannung
Kontakt mit elektrisch leitenden Teilen
Lebensgefahr durch Stromschlag
• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
• Kontaktschutzblenden nicht entfernen
• Kontakt mit Spannungsführenden Komponenten vermeiden.
• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel
GEFAHR
WARNUNG
VORSICHT
ACHTUNG
WARNUNG

2. Gefahren während Montage (wenn vorgesehen)
Scharfkantige Bauteile
Finger- oder Handverletzungen bei Zusammenbau (wenn vorgese-
hen) möglich
• vor Montage, Betriebsanleitung lesen
• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden
3. Gefahren durch Wärmeentwicklung
Mangelhafte Belüftung des Geräts/Netzteils
Überhitzung und Ausfall des Geräts/Netzteils
• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen
4. Gefahren durch Kleinstteile und Verpackung
Erstickungsgefahr
Lebensgefahr durch Ersticken oder Verschlucken
• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben
5. Möglicher Datenverlust
Datenverlust bei Inbetriebnahme
Unwiederbringlicher Datenverlust möglich
• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
• Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
• dem Produkt beiliegendes Zubehör verwenden
VORSICHT
ACHTUNG
WARNUNG
ACHTUNG
Sicherheitshinweise IB-HUB1701-C3

6. Reinigung des Gerätes
Schädigende Reinigungsmittel
Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät
• vor Reinigung, das Gerät außer Betrieb nehmen
• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen
7. Entsorgung des Gerätes
Umweltverschmutzung, Wiederverwertung nicht möglich
Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf
unterbrochen
Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Pro-
dukt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der
Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektroge-
rät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben
Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien
entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum
Recycling-Sammelpunkt Ihrer Gemeinde.
Bei Fragen kontaktieren Sie gerne unseren Support unter
[email protected] oder besuchen Sie unsere Internetseite www.
raidsonic.de.
ACHTUNG
ACHTUNG
Sicherheitshinweise IB-HUB1701-C3

Please read carefully the following information to prevent injuries, damage to
material and device as well as data loss:
Warning levels
Signal words and safety codes indicate the warning level and provide immediate information
in terms of the probability of occurrence as well as the type and severity of the consequences
if the measures to prevent hazards are not complied with.
Warns of a directly hazardous situation causing death or serious
injury.
Warns of a potentially hazardous situation that may cause death
or serious injury.
Warns of a potentially hazardous situation that may cause minor
injury.
Warns of a potential situation that may cause material or environ-
mental damage and disrupt operative processes.
1. Risk of electrical shock
Contact with parts conducting electricity
Risk of death by electrical shock
• Read the operating instructions prior to use
• Make sure the device has been de-energised prior to working on it
• Do not remove contact protection panels
• Avoid contact with conducting parts
• Do not bring plug contacts in contact with pointed and metal objects
• Use in intended environments only
• Operate the device using a power unit meeting the specifications of the type plate only!
• Keep the device/power unit away from humidity, liquid, vapour and dust
• Do not modify the device
• Do not connect the device during thunderstorms
• Approach specialist retailers if you require repairs
DANGER
WARNING
CAUTION
IMPORTANT
WARNING
Safety instructions IB-HUB17001-C3

2. Hazards during assembly (if intended)
Sharp components
Potential injuries to fingers or hands during assembly (if intended)
• Read the operating instructions prior to assembly
• Avoid coming into contact with sharp edges or pointed components
• Do not force components together
• Use suitable tools
• Use potentially enclosed accessories and tools only
3. Hazards caused by a development of heat
Insufficient device/power unit ventilation
Overheating and failure of the device/power unit
• Prevent externally heating up components and ensure an exchange of air
• Do not cover the fan outlet and passive cooling elements
• Avoid direct sunlight on the device/power unit
• Guarantee sufficient ambient air for the device/power unit
• Do not place objects on the device/power unit
4. Hazards caused by very small parts and packaging
Risk of suffocation
Risk of death by suffocation or swallowing
• Keep small parts and accessories away from children
• Store/dispose of plastic bags and packaging in an area that is inaccessible to children
• Do not hand over small parts and packaging to children
5. Potential data lossData lost during commissioning
Potentially irreversible data loss
• Always comply with the information in the operating instructions/quick installation guide
• Exclusively use the product once the specifications have been met
• Back up data prior to commissioning
• Back up data prior to connecting new hardware
• Use accessories enclosed with the product
CAUTION
IMPORTANT
WARNING
IMPORTANT
Safety instructions IB-HUB17001-C3

6. Cleaning the device
Harmful cleaning agents
Scratches, discolouration, damage caused by moisture or short
circuit in the device
• Disconnect the device prior to cleaning
• Aggressive or intense cleaning agents and solvents are unsuitable
• Make sure there is no residual moisture after cleaning
• We recommend cleaning devices using a dry, anti-static cloth
7. Disposing of the device
Environmental pollution, unsuitable for recycling
Potential environmental pollution caused by components, recycling
circle interrupted
This icon on product and packaging indicates that this product must not be dis-
posed of as part of domestic waste. In compliance with the Waste Electrical
and Electronic Equipment Directive (WEEE) this electrical device and potentially
included batteries must not be disposed of in conventional, domestic waste or
recycling waste. If you would like to dispose of this product and potentially
included batteries, please return it to the retailer or your local waste disposal and
recycling point.
If you have any questions, please do not hesitate to contact our support at
[email protected] or visit our website at www.raidsonic.de.
IMPORTANT
IMPORTANT
Safety instructions IB-HUB17001-C3

Manual IB-HUB1701-C3
Overview
The IB-HUB1701-C3 can reach a maximum data transfer rate of up to 5 Gbit/s thanks
to USB 3.0. All ports can be individually switched on and off during operation without
interrupting the function of the other ports. With the 20 V power adapter the hub can be used
as an active charger. The USB ports (5 V / 2.0 A) comply with the new battery charging
specification (BC 1.2) and offer a convenient way to charge mobile devices.
1. USB 3.0 host interface (Type-B)
2. DC power port
3. 7x USB 3.0 Type-A interface
4. 7x power LED
5. On/Off switch for each USB port
12345

Manual IB-HUB1701-C3
Package content
• 1x IB-HUB1701-C3
• 1x external wall power adapter
• 1x USB 3.0 cable (Type-B to Type-A + Type-C®)
• 1x manual
System requirements
One free USB 3.0 Type-C® / Type-A port on your host computer
One free EU 230 V power socket
Key features
• 7x USB 3.0 Type-A
• Data transfer rates of up to 5 Gbit/s
• ON/Off switch for each port
• All USB ports meet the USB battery charging specification BC 1.2 (5 V / 1.5 A)
• High-grade aluminium housing
• Plug & Play and HotSwap
• Supports Windows®and macOS®

Manual IB-HUB1701-C3
Connection diagramm

Manual IB-HUB1701-C3
Usage
Plug the hub into a free USB 3.0 Type-A or Type-C®port on your PC or notebook. When
using the hub for the first time, wait until the operating system has set up the USB device
automatically. You can then use the hub immediately.
Note: Please keep in mind that data transfer rates of up to 5 Gbit/s can only be achieved
with a USB 3.0 port. The hub also works on USB 2.0 ports with data transfer rates of up to
480 Mbit/s.

Manual IB-HUB1701-C3

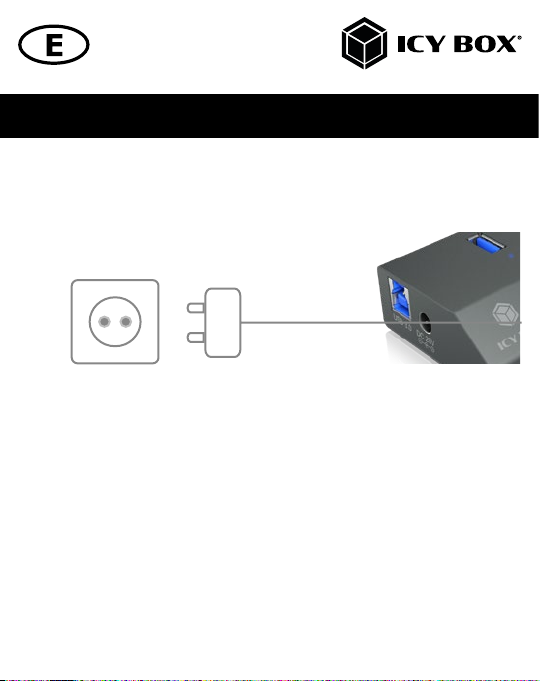

• Plug the external wall power adapter into the DC power port of the hub and to
a free EU 230 V power socket.
• Without connection to a host computer the hub can be used as a stand-alone
charger. USB devices can be charged with a maximum of 5 V / 2.0 A on each
port.
• All seven USB ports can be switched on and off independently via the ON/OFF
switch.

Handbuch IB-HUB1701-C3
Überblick
Der IB-HUB1701-C3 kann dank USB 3.0 eine maximale Datentransferrate von bis zu 5
Gbit/s erreichen. Alle Anschlüsse können während des Betriebs einzeln ein- und ausge-
schaltet werden, ohne die Funktion der anderen Schnittstellen zu unterbrechen. Mit dem 20
V Netzteil kann der Hub als aktives Ladegerät genutzt werden. Die USB Ports (5 V / 2,0 A)
entsprechen der USB Ladespezifikation (BC 1.2) und bieten eine komfortable Möglichkeit,
mobile Geräte aufzuladen.
1. USB 3.0 Hostschnittstelle (Type-B)
2. DC Buchse
3. 7x USB 3.0 Type-A Anschluss
4. 7x power LED
5. Ein- / Ausschalter für jeden USB Anschluss
12345

Handbuch IB-HUB1701-C3
Verpackungsinhalt
•1x IB-HUB1701-C3
• 1x externes Steckernetzteil
• 1x USB 3.0 Kabel (Type-B zu Type-A + Type-C®)
• 1x Handbuch
Systemanforderungen
Ein freier USB 3.0 Type-C® /Type-A Anschluss an Ihrem Hostcomputer
Eine freie EU 230 V Steckdose
Hauptmerkmale
• 7x USB 3.0 Type-A
• Datentransferraten von bis zu 5 Gbit/s
• Ein- / Ausschalter für jeden USB Anschluss
• Alle USB Anschlüsse unterstützen die USB Ladespezifikation
BC 1.2 (5V / 1,5 A)
• Hochwertiges Aluminiumgehäuse
• Plug & Play und HotSwap
• Unterstützt Windows®und macOS®

Handbuch IB-HUB1701-C3
Anschlussdiagramm

Handbuch IB-HUB1701-C3
Anwendung
• Schließen Sie den Hub an einem freien USB 3.0 Type-A oder Type-C®An-
schluss Ihres PCs oder Notebooks an. Wenn Sie den Hub zum ersten Mal
anschließen, warten Sie, bis das Betriebssystem das USB Gerät automa-
tisch, vollständig eingerichtet hat. Anschließend kann der Hub sofort genutzt
werden.
Hinweis: Bitte beachten Sie, dass nur an Anschlüssen der Spezifikation USB 3.0 oder höher
eine Datentransferrate von bis zu 5 Gbit/s erreicht werden kann. Der Hub arbeitet ebenfalls
an USB 2.0 Anschlüssen mit einer Datentransferrate von bis zu 480 Mbit/s.

Handbuch IB-HUB1701-C3
• Schließen Sie das externe Steckernetzteil an die DC Buchse des Hubs und an
eine freie EU 230 V Steckdose an.
• Ohne Datenverbindung zu einem Hostcomputer kann der Hub als Ladegerät
verwendet werden. USB Geräte können so mit bis zu 5 V / 2,0 A an jedem
Anschluss geladen werden.
• Alle sieben USB Anschlüsse können unabhängig voneinander mit dem Ein- /
Ausschalter an und ausgeschaltet werden.

© Copyright 2020 by RaidSonic Technology GmbH. All Rights Reserved
The information contained in this manual is believed to be accurate and reliable.
RaidSonic Technology
GmbH assumes no responsibility for any errors contained in this manual. RaidSonic Technology
GmbH reserves the right to make changes in the specifications and/or design of the above
mentioned product without prior notice. The diagrams contained in this manual may also not
fully represent the product that you are using and are there for illustration purposes only. RaidSonic
Technology GmbH assumes no responsibility for any differences between the product mentioned
in this manual and the product, you may have. Apple and macOS, MAC, iTunes and Macintosh
are registered trademarks of Apple Computer Inc. Microsoft, Windows and the Windows logo
are registered trademarks of Microsoft Corporation.
