RaidSonic Technology Icy Box IB-DK2245AC User manual

User‘s Manual (English) IB-DK2245AC
USB Type-C™Notebook DockingStation
Handbuch (Deutsch) IB-DK2245AC
USB Type-C™Notebook DockingStation

Sicherheitshinweise IB-DK2245AC
Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und
Datenverlust beachten Sie bitte folgende Hinweise:
Warnstufen
Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen
Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur
Vermeidung der Gefahr nicht befolgt werden.
warnt vor einer unmittelbar gefährlichen Situation, die zum
Tod oder zu schweren Verletzungen führen wird.
warnt vor einer möglicherweise gefährlichen Situation, die
zum Tod oder zu schweren Verletzungen führen kann.
warnt vor einer möglicherweise gefährlichen Situation, die
zu leichten Verletzungen führen kann.
warnt vor einer möglichen Situation, die zu Sach- und Um-
weltschäden führen und den Betriebsablauf stören kann.
1. Gefahren durch elektrische Spannung
Kontakt mit elektrisch leitenden Teilen
Lebensgefahr durch Stromschlag
• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
• Kontaktschutzblenden nicht entfernen
• Kontakt mit Spannungsführenden Komponenten vermeiden.
• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel
2. Gefahren während Montage (wenn vorgesehen)
Scharfkantige Bauteile
Finger- oder Handverletzungen bei Zusammenbau (wenn
vorgesehen) möglich
• vor Montage, Betriebsanleitung lesen
• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden
3. Gefahren durch Wärmeentwicklung
Mangelhafte Belüftung des Geräts/Netzteils
Überhitzung und Ausfall des Geräts/Netzteils
• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen
4. Gefahren durch Kleinstteile und Verpackung
Erstickungsgefahr
Lebensgefahr durch Ersticken oder Verschlucken
• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben
GEFAHR
WARNUNG
VORSICHT
ACHTUNG
WARNUNG
VORSICHT
ACHTUNG
WARNUNG
Sicherheitshinweise IB-DK2245AC

Sicherheitshinweise IB-DK2245AC Sicherheitshinweise IB-DK2245AC
5. Möglicher Datenverlust
Datenverlust bei Inbetriebnahme
Unwiederbringlicher Datenverlust möglich
• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
• Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
• dem Produkt beiliegendes Zubehör verwenden
6. Reinigung des Gerätes
Schädigende Reinigungsmittel
Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss
am Gerät
• vor Reinigung, das Gerät außer Betrieb nehmen
• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen
7. Entsorgung des Gerätes
Umweltverschmutzung, Wiederverwertung nicht möglich
Mögliche Umweltbelastung durch Bestandteile,
Recyclingkreislauf unterbrochen
Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an,
dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Über-
einstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE)
darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen
Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Pro-
dukt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte
zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.
Bei Fragen kontaktieren Sie gerne unseren Support unter suppor[email protected] oder
besuchen Sie unsere Internetseite www.raidsonic.de.
ACHTUNG
ACHTUNG
ACHTUNG

Safety information IB-DK2245AC
Please read carefully the following information to prevent injuries, damage to
material and device as well as data loss:
Warning levels
Signal words and safety codes indicate the warning level and provide immediate
information in terms of the probability of occurrence as well as the type and severity of the
consequences if the measures to prevent hazards are not complied with.
Warns of a directly hazardous situation causing death or
serious injury.
Warns of a potentially hazardous situation that may cause
death or serious injury.
Warns of a potentially hazardous situation that may cause
minor injury.
Warns of a potential situation that may cause material or
environmental damage and disrupt operative processes.
1. Risk of electrical shock
Contact with parts conducting electricity
Risk of death by electrical shock
• Read the operating instructions prior to use
• Make sure the device has been de-energised prior to working on it
• Do not remove contact protection panels
• Avoid contact with conducting parts
• Do not bring plug contacts in contact with pointed and metal objects
• Use in intended environments only
• Operate the device using a power unit meeting the specifications of the type plate only!
• Keep the device/power unit away from humidity, liquid, vapour and dust
• Do not modify the device
• Do not connect the device during thunderstorms
• Approach specialist retailers if you require repairs
2. Hazards during assembly (if intended)
Sharp components
Potential injuries to fingers or hands during assembly (if
intended)
• Read the operating instructions prior to assembly
• Avoid coming into contact with sharp edges or pointed components
• Do not force components together
• Use suitable tools
• Use potentially enclosed accessories and tools only
3. Hazards caused by a development of heat
Insufficient device/power unit ventilation
Overheating and failure of the device/power unit
• Prevent externally heating up components and ensure an exchange of air
• Do not cover the fan outlet and passive cooling elements
• Avoid direct sunlight on the device/power unit
• Guarantee sufficient ambient air for the device/power unit
• Do not place objects on the device/power unit
4. Hazards caused by very small parts and packaging
Risk of suffocation
Risk of death by suffocation or swallowing
• Keep small parts and accessories away from children
• Store/dispose of plastic bags and packaging in an area that is inaccessible to children
• Do not hand over small parts and packaging to children
DANGER
WARNING
CAUTION
IMPORTANT
WARNING
CAUTION
IMPORTANT
WARNING

Safety information IB-DK2245AC
5. Potential data loss
Data lost during commissioning
Potentially irreversible data loss
• Always comply with the information in the operating instructions/quick installation guide
• Exclusively use the product once the specifications have been met
• Back up data prior to commissioning
• Back up data prior to connecting new hardware
• Use accessories enclosed with the product
6. Cleaning the device
Harmful cleaning agents
Scratches, discolouration, damage caused by moisture or
short circuit in the device
• Disconnect the device prior to cleaning
• Aggressive or intense cleaning agents and solvents are unsuitable
• Make sure there is no residual moisture after cleaning
• We recommend cleaning devices using a dry, anti-static cloth
7. Disposing of the device
Environmental pollution, unsuitable for recycling
Potential environmental pollution caused by components,
recycling circle interrupted
This icon on product and packaging indicates that this product must not be
disposed of as part of domestic waste. In compliance with the Waste Elec-
trical and Electronic Equipment Directive (WEEE) this electrical device and
potentially included batteries must not be disposed of in conventional, do-
mestic waste or recycling waste. If you would like to dispose of this product
and potentially included batteries, please return it to the retailer or your local
waste disposal and recycling point.
If you have any questions, please do not hesitate to contact our support at
[email protected] or visit our website at www.raidsonic.de.
IMPORTANT
IMPORTANT
IMPORTANT

Package content
IB-DK2245AC, power supply, power cable, USB Type-C™to Type-A cable, (100 cm),
USB Type-C™to Type-C™cable, (100 cm), quick installation guide

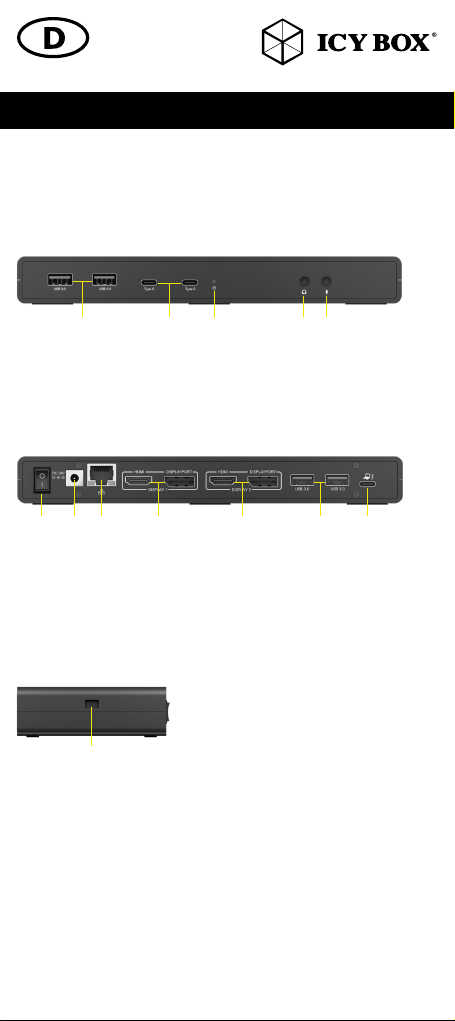

Front view
1. USB 3.0 Type-A data interfaces
2. USB 3.0 Type-C™data interfaces
3. LED for Power
4. Headset interface
5. Microphone interface
Rear view
1. Power switch
2. Power jack, DC 20 V
3. RJ45 Ethernet interface / Gigabit
4. Display 1: HDMI®or DisplayPort™interface up to 4k@60Hz/each monitor
5. Display 2: HDMI®or DisplayPort™interface up to 4k@60Hz/each monitor
6. 2x USB 3.0 Type-A data interfaces
7. USB Type-C™host PC interface with Power Delivery support with up to 65 Watt to
the connected computer.
Side view
1. Kensington lock support
Manual IB-DK2245AC
1. 4. 7.2. 3. 5. 6.
1. 2. 3. 4. 5.
1.

Manual IB-DK2245AC
Requirements
• Host PC with an available USB Type-C™port (to ensure Power Delivery functionality,
the host USB Type-C™port must support USB Power Delivery or Thunderbolt™3)
Note:
The docking station can still connect to a host computer with a USB Type-C™port that
does not support Power Delivery. In this configuration, the docking station will not
provide power to your host computer.
• Available AC electrical outlet
• HDMI®and DisplayPort™enabled displays with cable as needed
(for additional external display)
• 4K-capable displays are required to achieve 4K resolutions
• Any of the following operating systems: Windows®10, macOS®
USB Type-C™
Not all USB Type-C™ports support the full functionality of the USB Type-C™standard.
Some ports might only provide data transfers, and might no Power Delivery over USB.
To use this dock to its full potential, ensure that the host USB Type-C™port from your
computer supports USB Power Delivery or Thunderbolt™3.
Please consult your host PC documentation or contact PC manufacturer to confirm com-
patibility with these technologies. For safety, check whether the host PC Bios Version is the
latest or not and confirm compatibility with USB Type-C™Power Delivery before used.
Starting up
Install the Driver!
Caution:
Do not connect the DockingStation to your computer before installing the driver from the
download area of: https://www.displaylink.com/downloads
Windows®
A. Download the correct driver from webpage above.
B. Click on “Run Setup.exe”.
C. Follow the instructions and finish the driver installation.
D. Connect the DockingStation to a supported USB Type-C™or USB 3.0 Type-A port
on the PC.
E. Restart the PC.
F. The IB-DK2245AC is ready to be used.
macOS®
A. Download the correct driver from webpage above.
B. Run the file Mac_driver\ driver.dmg by double click.
C. Follow the instructions and finish the driver installation.
D. Connect the DockingStation to a supported USB Type-C™or USB 3.0 Type-A port
on the macOS®computer.
E. Restart the computer.
F. The IB-DK2245AC is ready to be used.
Manual IB-DK2245AC

Manual IB-DK2245AC
Starting up
1. Plug in the power supply
2. Connect the USB Type-C™to Type-C™(Type-A) cable
3. Switch on the device
4. Connect your devices to the appropriate interfaces on the dock
Monitor connections
Connection of one computer to two DisplayPort™or two HDMI®monitors
You can set up dual displays by using the video output ports of the IB-DK2245AC
(2x DisplayPort™, or 2x HDMI®or also mixed).
Connect your monitors to the DisplayPort™/ HDMI®interfaces by using certified Display-
Port™/ HDMI®cables (not included).
It is recommended that to use the same size, type and resolution monitors for connecting.
Same type monitor means the monitors have the same native resolution and display refresh
rate.
Manual IB-DK2245AC

Connection of one computer to one 5K DisplayPort™monitor
You can set up one 5K display by using both video output ports of the
IB-DK2245AC (2x DisplayPort™).
Connect your supported 5K monitor to both DisplayPort™interfaces by using certified
DisplayPort™cables (not included).
Note: The DockingStation is compatible with most 5K-enabled monitors on the market.
Please refer to http://www.displaylink.com/downloads to download the latest driver for
better compatibility.
Connection of one computer to multiple monitors
(optional, multiple DockingStations necessary)
1. Connect a compatible computer to the powered DockingStation (Dock 1) as shown
as above.
2. Connect a USB 3.0 port (USB Type-A or USB Type-C™port) of Dock 1 to the USB
Type-C™host interface of a second DockingStation (Dock 2, not included) via a
supported USB 3.0 cable (not included).
3. Connect monitors to both docks via standard HDMI®and DisplayPort®cables (not
included).
Note: The device can work with any compatible DockingStation to set up similar connec-
tions as shown as in the drawing below.
A third DockingStation in a row is also also supported (up to six monitors then), but keep in
mind the lower performance, because of the USB 3.0 bandwidth limitation).
Manual IB-DK2245ACManual IB-DK2245AC

Please setup your displays settings accordingly to your operating system and requirements.
For detailed information of your operating system, see the corresponding
operation manual and description of your operating system.
Supported video resolutions
The DockingStation supports 2x 4K@60 Hz Ultra HD resolution if the connected Display-
Port™/ HDMI®displays supports it (up to 3840x2160@60 Hz /each).
or
The DockingStation supports 1x 5K@60 Hz Ultra HD resolution if the connected Display-
Port™display supports it (up to 5120x2880@60 Hz).
Manual IB-DK2245AC

Verpackungsinhalt
IB-DK2245AC, Netzteil, Stromkabel, USB Type-C™zu Type-A Kabel (100 cm), USB
Type-C™zu Type-C™Kabel (100 cm), Schnellinstallationsanleitung
Vorderansicht
1. USB 3.0 Type-A Datenschnittstellen
2. USB 3.0 Type-C™Datenschnittstellen
3. LED für Betrieb
4. Kopfhörerschnittstelle
5. Mikrofonschnittstelle
Rückansicht
1. AN/AUS Taste
2. Stromanschluss, DC 20 V
3. RJ45 Ethernet Schnittstelle / Gigabit
4. Display 1: HDMI®oder DisplayPort™Schnittstelle bis zu 4k@60Hz/je Monitor
5. Display 2: HDMI®oder DisplayPort™Schnittstelle bis zu 4k@60Hz/je Monitor
6. 2x USB 3.0 Type-A Datenschnittstelle
7. USB Type-C™Host-PC Schnittstelle mit Power Delivery Unterstützung mit
bis zu 65 Watt für den angeschlossenen Computer.
Seitenansicht
1. Kensington Lock Unterstützung
Handbuch IB-DK2245AC
1. 4. 7.2. 3. 5. 6.
1. 2. 3. 4. 5.
1.

Anforderungen
• Host Computer mit freier USB Type-C™Schnittstelle (um den vollen Funktionsumfang
zu gewährleisten, muss der verwendete USB Type-C™Anschluss USB Power Delivery
oder Thunderbolt™3 unterstützen).
Hinweis:
Die Dockingstation kann auch an Host Computer mit USB Type-C™Schnittstelle
OHNE Power Delivery Unterstützung genutzt. In diesem Falle kann das Notebook
NICHT über die Type-C™Schnittstelle mit Strom versorgt werden.
• Verfügbare Steckdose
• HDMI®und DisplayPort™Monitore mit entsprechenden Verbindungskabeln (wenn
zusätzliche externe Monitore verwendet werden sollen)
• 4K-fähige Monitore um die volle 4K Auflösung erreichen zu können
• Unterstützte Betriebssysteme: Windows®10, macOS®
USB Type-C™
Nicht alle USB Type-C™Schnittstellen am Markt unterstützen den vollen Funktionsumfang
des USB Type-C™Standards. Einige Schnittstellen ermöglichen unter Umständen lediglich
Datenübertragung, aber eventuell Stromversorgung via USB.
Um das volle Potential der DockingStation ausschöpfen zu können, vergewissern Sie
sich, dass Ihre Host USB Type-C™Schnittstelle USB Power Delivery oder Thunderbolt3™
unterstützt. Bitte prüfen Sie die Dokumentation Ihres Host-PCs oder wenden Sie sich an den
PC-Hersteller, um die Kompatibilität mit diesen Technologien zu bestätigen. Überprüfen Sie
ebenfalls, ob die BIOS-Version des Host-PCs auf dem neuesten Stand ist.
Inbetriebnahme
Installieren Sie den Treiber!
Achtung:
Laden Sie sich bitte erst die aktuellen Treiber unter https://www.displaylink.com/
downloads herunter. Schließen Sie erst nach der Installation die DockingStation an ihr
System an!
Windows®
A. Laden sich die korrekte Datei von oben genannter Webseite herunter.
B. Starten Sie „Run Setup.exe“
C. Folgen Sie den Anweisungen und schließen Sie die Installation ab.
D. Starten Sie ihren PC neu
E. Verbinden Sie die DockingStation mit ihrem PC über eine unterstützte USB Type-C™
oder USB 3.0 Type-A Schnittstelle.
F. Fertig! Sie können die IB-DK2245AC nun verwenden.
macOS®
A. Laden sich die korrekte Datei von oben genannter Webseite herunter.
B. Starten Sie die Datei Mac_driver\ driver.dmg
C. Folgen Sie den Anweisungen
D. Verbinden Sie die DockingStation mit Ihrem macOS®Computer über eine unter-
stützte USB Type-C™oder USB 3.0 Type-A Schnittstelle.
E. Starten Sie ihren Computer neu
F. Fertig! Sie können die IB-DK2245AC nun verwenden.
Handbuch IB-DK2245AC Handbuch IB-DK2245AC

Handbuch IB-DK2245AC
Inbetriebnahme
1. Netzteil anschließen
2. USB Type-C™zu Type-C™(Type-A) Kabel anschließen
3. Gerät einschalten
4. Schließen Sie Ihre Peripheriegeräte an die entsprechenden Schnittstellen an.
Zwei DisplayPort™oder HDMI®Monitore mit einem Computer verbinden
Sie können zwei DisplayPort™oder zwei HDMI®Monitore hinzufügen, indem Sie diese
an die Videoschnittstellen der IB-DK2245AC (2x DisplayPort™oder 2x HDMI®oder
gemischt) anschließen.
Verbinden Sie die DisplayPort™/ HDMI®Monitore unter Verwendung von zertifizierten
DisplayPort™/ HDMI®Kabeln (nicht enthalten).
Es wird empfohlen Monitore der gleichen Größe, Auflösung und des gleichen Typs zum
Anschluss zu verwenden. Gleicher Typ bedeutet, dass die Geräte die gleiche native
Auflösung und Bildwiederholrate verfügen.
Handbuch IB-DK2245AC

Einen 5K DisplayPort™Monitor mit einem Computer verbinden
Sie können einen 5K DisplayPort™Monitor hinzufügen, indem Sie diesen an die Video-
schnittstellen der IB-DK2245AC (2x DisplayPort™) anschließen.
Verbinden Sie den DisplayPort™Monitor unter Verwendung von zertifizierten DisplayPort™
Kabeln (nicht enthalten).
Hinweis: Die DockingStation ist kompatibel mit den meisten 5K-fähigen DisplayPort™
Monitoren am Markt. Bitte prüfen Sie auch von Zeit zu Zeit unter http://www.displaylink.
com/downloads, ob Sie den neusten Treiber von DisplayLink installiert haben.
Eine größere Anzahl von Monitoren mit einem Computer verbinden
(optional, mehrere DockingStations notwendig))
1. Verbinden Sie einen kompatiblen Computer mit der angeschalteten DockingStation
(Dock 1) wie oben bereits beschrieben.
2. Verbinden Sie nun eine USB 3.0 Schnittstelle (USB Type-A oder USB Type-C™) von
Dock 1 mit der USB Type-C™Host Schnittstelle einer zweiten DockingStation (Dock 2,
nicht enthalten) über ein unterstütztes USB 3.0 Kabel (nicht enthalten).
3. Verbinden Sie nun eine entsprechende Anzahl an Monitoren mit den so in Reihe
geschalteten DockingStations mittels unterstützter HDMI®und DisplayPort®Kabel
(nicht enthalten).
Hinweis: Das Gerät kann mit jeder kompatiblen DockingStation zusammenarbeiten, um
ähnliche Verbindungen einzurichten, wie in der folgenden Zeichnung dargestellt.
Eine dritte DockingStation in Folge wird ebenfalls unterstützt (also bis zu sechs Mon-
itore), aber denken Sie an die geringere Leistung, wegen der USB 3.0-Bandbreiten-
bechränkung).
Handbuch IB-DK2245AC Handbuch IB-DK2245AC

Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres
Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte
dem Handbuch und Beschreibungen ihres Betriebssystems.
Unterstützte Videoauflösungen
Die IB-DK2245AC unterstützt 2x 4K@60 Hz Ultra HD Auflösungen, wenn die angeschlos-
senen DisplayPort™/ HDMI®Monitore diese Auflösung ebenfalls unterstützen (bis zu
3840x2160@60 Hz /Monitor).
oder
Die IB-DK2245AC unterstützt 1x 5K@60 Hz Ultra HD Auflösungen, wenn der angeschlos-
sene DisplayPort™Monitor diese Auflösung ebenfalls unterstützt (bis zu 5120x2880@60
Hz).
Handbuch IB-DK2245AC

© Copyright 2019 by RaidSonic Technology GmbH. All Rights Reserved.
The information contained in this manual is believed to be accurate and reliable. RaidSonic
Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic
Technology GmbH reserves the right to make changes in the specifications and/or design of
the above-mentioned product without prior notice. The diagrams contained in this manual may
also not fully represent the product that you are using and are there for illustration purposes only.
RaidSonic Technology GmbH assumes no responsibility for any differences between the pro-
duct mentioned in this manual and the product you may have. Apple and macOS are registered
trademarks of Apple Computer Inc. Microsoft, Windows and the Windows logo are registered
trademarks of Microsoft Corporation. The terms HDMI
®
and HDMI
®
High-Definition Multimedia
Interface, and the HDMI
®
logo are trademarks or registered trademarks of HDMI
®
LA, Inc. in the
United States and other countries. DisplayPort
™
and the DisplayPort
™
logo are trademarks owned
by the Video Electronics Standards Association (VESA
®
) in the United States and other countries.
