RaidSonic Technology ICY BOX IB-DK4027-CPD User manual
Sicherheitshinweise IB-DK4027-CPD
Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und
Datenverlust beachten Sie bitte folgende Hinweise:
Warnstufen
Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen
Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur
Vermeidung der Gefahr nicht befolgt werden.
warnt vor einer unmittelbar gefährlichen Situation, die zum
Tod oder zu schweren Verletzungen führen wird.
warnt vor einer möglicherweise gefährlichen Situation, die
zum Tod oder zu schweren Verletzungen führen kann.
warnt vor einer möglicherweise gefährlichen Situation, die
zu leichten Verletzungen führen kann.
warnt vor einer möglichen Situation, die zu Sach- und Um-
weltschäden führen und den Betriebsablauf stören kann.
1. Gefahren durch elektrische Spannung
Kontakt mit elektrisch leitenden Teilen
Lebensgefahr durch Stromschlag
• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
• Kontaktschutzblenden nicht entfernen
• Kontakt mit Spannungsführenden Komponenten vermeiden.
• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel
2. Gefahren während Montage (wenn vorgesehen)
Scharfkantige Bauteile
Finger- oder Handverletzungen bei Zusammenbau (wenn
vorgesehen) möglich
• vor Montage, Betriebsanleitung lesen
• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden
3. Gefahren durch Wärmeentwicklung
Mangelhafte Belüftung des Geräts/Netzteils
Überhitzung und Ausfall des Geräts/Netzteils
• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen
4. Gefahren durch Kleinstteile und Verpackung
Erstickungsgefahr
Lebensgefahr durch Ersticken oder Verschlucken
• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben
GEFAHR
WARNUNG
VORSICHT
ACHTUNG
WARNUNG
VORSICHT
ACHTUNG
WARNUNG
Sicherheitshinweise IB-DK4027-CPD
5. Möglicher Datenverlust
Datenverlust bei Inbetriebnahme
Unwiederbringlicher Datenverlust möglich
• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
• Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
• dem Produkt beiliegendes Zubehör verwenden
6. Reinigung des Gerätes
Schädigende Reinigungsmittel
Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss
am Gerät
• vor Reinigung, das Gerät außer Betrieb nehmen
• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen
7. Entsorgung des Gerätes
Umweltverschmutzung, Wiederverwertung nicht möglich
Mögliche Umweltbelastung durch Bestandteile,
Recyclingkreislauf unterbrochen
Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an,
dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Über-
einstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE)
darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen
Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Pro-
dukt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte
zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.
Die enthaltenen Batterien müssen vor Rückgabe vollständig entladen sein.
Treffen Sie Vorsorge, um die Batterien vor Kurzschluss zu schützen (z.B. durch das Isolieren
der Kontaktpole mit Klebeband)
besuchen Sie unsere Internetseite www.icybox.de.
ACHTUNG
ACHTUNG
ACHTUNG
Safety information IB-DK4027-CPD
Please read carefully the following information to prevent injuries, damage to
material and device as well as data loss:
Warning levels
Signal words and safety codes indicate the warning level and provide immediate
information in terms of the probability of occurrence as well as the type and severity of the
consequences if the measures to prevent hazards are not complied with.
Warns of a directly hazardous situation causing death or
serious injury.
Warns of a potentially hazardous situation that may cause
death or serious injury.
Warns of a potentially hazardous situation that may cause
minor injury.
Warns of a potential situation that may cause material or
environmental damage and disrupt operative processes.
1. Risk of electrical shock
Contact with parts conducting electricity
Risk of death by electrical shock
• Read the operating instructions prior to use
• Make sure the device has been de-energised prior to working on it
• Do not remove contact protection panels
• Avoid contact with conducting parts
• Do not bring plug contacts in contact with pointed and metal objects
• Use in intended environments only
• Operate the device using a power unit meeting the specifications of the type plate only!
• Keep the device/power unit away from humidity, liquid, vapour and dust
• Do not modify the device
• Do not connect the device during thunderstorms
• Approach specialist retailers if you require repairs
2. Hazards during assembly (if intended)
Sharp components
Potential injuries to fingers or hands during assembly (if
intended)
• Read the operating instructions prior to assembly
• Avoid coming into contact with sharp edges or pointed components
• Do not force components together
• Use suitable tools
• Use potentially enclosed accessories and tools only
3. Hazards caused by a development of heat
Insufficient device/power unit ventilation
Overheating and failure of the device/power unit
• Prevent externally heating up components and ensure an exchange of air
• Do not cover the fan outlet and passive cooling elements
• Avoid direct sunlight on the device/power unit
• Guarantee sufficient ambient air for the device/power unit
• Do not place objects on the device/power unit
4. Hazards caused by very small parts and packaging
Risk of suffocation
Risk of death by suffocation or swallowing
• Keep small parts and accessories away from children
• Store/dispose of plastic bags and packaging in an area that is inaccessible to children
• Do not hand over small parts and packaging to children
DANGER
WARNING
CAUTION
IMPORTANT
WARNING
CAUTION
IMPORTANT
WARNING
Safety information IB-DK4027-CPD
5. Potential data loss
Data lost during commissioning
Potentially irreversible data loss
• Always comply with the information in the operating instructions/quick installation guide
• Exclusively use the product once the specifications have been met
• Back up data prior to commissioning
• Back up data prior to connecting new hardware
• Use accessories enclosed with the product
6. Cleaning the device
Harmful cleaning agents
Scratches, discolouration, damage caused by moisture or
short circuit in the device
• Disconnect the device prior to cleaning
• Aggressive or intense cleaning agents and solvents are unsuitable
• Make sure there is no residual moisture after cleaning
• We recommend cleaning devices using a dry, anti-static cloth
7. Disposing of the device
Environmental pollution, unsuitable for recycling
Potential environmental pollution caused by components,
recycling circle interrupted
This icon on product and packaging indicates that this product must not be
disposed of as part of domestic waste. In compliance with the Waste Elec-
trical and Electronic Equipment Directive (WEEE) this electrical device and
potentially included batteries must not be disposed of in conventional, do-
mestic waste or recycling waste. If you would like to dispose of this product
and potentially included batteries, please return it to the retailer or your local
waste disposal and recycling point.
The included batteries must be completely discharged before return.
Take precaution to protect the batteries from short circuits (e.g. by insulating the contact
poles with adhesive tape)
If you have any questions, please do not hesitate to contact our support at
IMPORTANT
IMPORTANT
IMPORTANT
Package content
IB-DK4027-CPD, 1x pouch, 1x manual
Type-C®Notebook DockingStation
The USB Type-C®DockingStation is designed for extra connectivity demands.
With this DockingStation you can extend a USB Type-C®host interface and DisplayPort™
Alt Mode supported computer to more displays, USB peripherals, LAN and memory cards
through one USB Type-C®cable.
Adopting Power Delivery charging technology, upstream charging function through
the Type-C®interface, you can charge the connected notebook by using your existing
Type-C®power supply at once.
Features
• Premium aluminium enclosure with high-gloss glass surface on the top side
• 1x High-Speed HDMI®Type-A interface with up to 3840x2160@30 Hz
• 1x VGA interface with up to 1920x1080P@60 Hz
• 3x USB 3.0 Type-A data interface, data transfer rate of up to 5 Gbit/s
• 1x Single-LUN card reader for SD 2.0 and microSD 2.0 cards with up to 25 MB/s
• 1x RJ45 Ethernet interface, supports 10/100/1000 Mbit/s
• 1x 3.5 mm stereo combo interface for headsets
• 1x USB Type-C®with Power Delivery support, no data transfer
• Charge your notebook with up to 100 W via the USB Type-C®interface by
connecting the original Type-C®power supply of your computer.

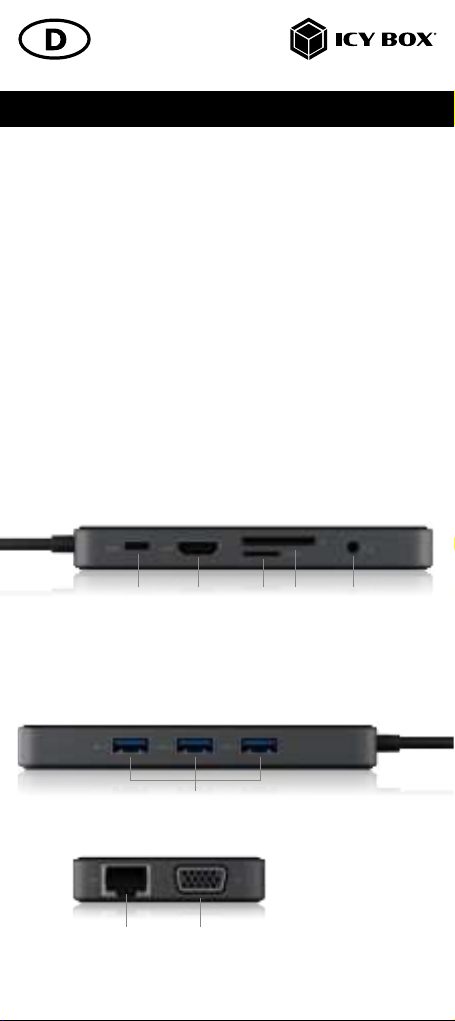

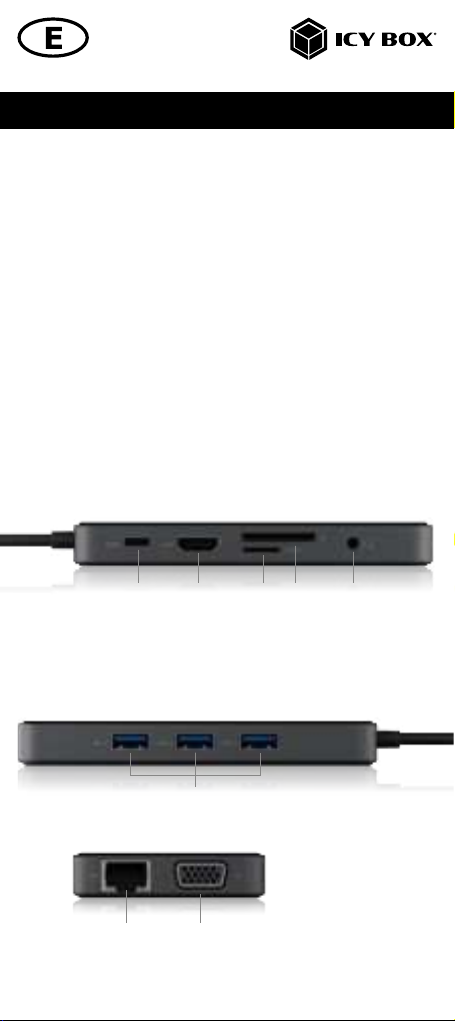

Side views
1. USB Type-C®only for Power Delivery up to 20 V@5 A (100 W), no data transfer
2. HDMI®interface / up to 3840x2160@30 Hz
3. microSD 2.0 card reader up to 25 MB/s
4. SD 2.0 card reader up to 25 MB/s
5. 3.5 mm stereo combo jack (microphone/audio out)
1. 3x USB 3.0 Type-A data interface + 0.9 A charging
1. RJ45 Ethernet interface, supports 10/100/1000 Mbit/s
2. VGA interface up to 1920x1080P@60 Hz
Manual IB-DK4027-CPD
1. 2.
1. 2. 3. 4. 5.
1.
Starting up
Requirements
• Host computer with an available USB Type-C®port (to ensure full dock functional-
ity, the host USB Type-C®port must support USB Power Delivery and DisplayPort™
Alt Mode or Thunderbolt™3)
• Any of the following operating systems: Windows®10, macOS®
Note: The DockingStation can still connect to a host computer with a USB Type-C®port
that does not support Power Delivery (but must still support DisplayPort™Alt Mode). In this
configuration, the DockingStation will not provide power to your host notebook.
USB Type-C®

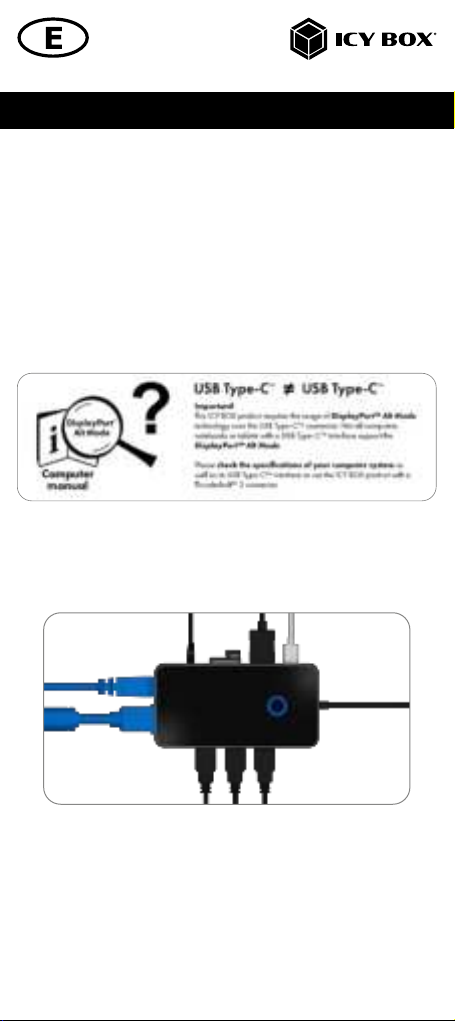

Not all USB Type-C®ports support the full functionality of the USB Type-C®standard.
Some ports might only provide data transfers, and might not support video or Power
Delivery over USB.
To use this dock to its full potential, ensure that the host USB Type-C®port from your com-
puter supports DisplayPort™Alt Mode, as well as USB Power Delivery or Thunderbolt™3.
Note! The USB Type-C®port on the DockingStation supports only Power Delivery (no
data transfer).
Install and use the docking station
1. Connect USB Type-C®cable
2. Connect your devices to the appropriate interfaces on the dock
The dock will automatically install some of the required drivers once it is connected
to your notebook’s USB Type-C®port. If you receive a prompt to automatically
install the driver(s), follow the on-screen instructions to complete the installation.
3. Connect your external display to the DockingStation’s video port.
Note: Video output capabilities are dependent on the video card and hardware specifica-
tions of your connected host notebook. Certain graphic cards have limited support, while
some monitors will also limit the output resolution.
Manual IB-DK4027-CPD
Manual IB-DK4027-CPD
Configure a display device
Please setup your display settings accordingly to your operating system and requirements.
For detailed information, see the corresponding operation manual and description of your
operating system.
Supported video resolutions
The DockingStation supports:
• Ultra HD resolution via HDMI®if the connected HDMI®display supports it.
• Full HD resolution via VGA if the connected VGA display supports it.
Number of displays Video output configuration Maximum resolution/monitor
1 HDMI®3820x2160@30 Hz
1 VGA 1920x1080@60 Hz
2 (Only Mirrored) HDMI®+ VGA max 2x 1920x1080@60 Hz
Usage of memory card slots
SD card
Insert the SD card into the SD card slot with the bevelled corner in front of it. The golden
PIN’s of the card must be directed downwards (blue LED at the top).
microSD card
Insert the microSD card into the microSD card slot with the bevelled corner in front of it. The
golden PIN’s of the card must be directed upwards (blue LED at the top).
Single-LUN - the card reader can only work with one memory card at a time
Note: In order to power and charge your connected laptop, its USB Type-C®port must
support USB Power Delivery or Thunderbolt™3.
Important
1. When connecting the USB Type-C®plug of the IB-DK4027-CPD to a Chrome-
book™, the mouse to be connected to the USB 3.0 Type-A port will not work
immediately; it will have seconds’ delay. This problem also occurs with other similar
Type-C®adapters (including Apple original 3 in 1 adapter) when connected with
Chromebook™.
2. Attention! When plugging in and out a Power Delivery adapter to the Type-C®
interface of the IB-DK4027-CPD, the connected USB devices will get disconnected
flashily and then reconnect within a few seconds. In order to prevent possible data
loss or corruption, avoid disconnecting the Power Delivery adapter from AC power
while transferring data.
Handbuch IB-DK4027-CPD
Verpackungsinhalt
IB-DK4027-CPD, Tasche, Schnellinstallationsanleitung
Type-C®Notebook DockingStation
Die USB Type-C®DockingStation von ICY BOX in elegantem Design und mit Power
Delivery Technologie ist für den Anschluss an einen Computer (z.B. Laptop, Notebook,
etc.) mit Type-C®Schnittstelle und DisplayPort™Alt Mode Unterstützung entwickelt worden,
um zusätzliche Monitore, USB Peripheriegeräte, LAN und Speicherkarten anschließen zu
können. Der Computer kann gleichzeitig über eine Power Delivery Type-C®Schnittstelle
mit Strom versorgt werden.
Merkmale
• Hochwertiges und stylisches Aluminiumgehäuse mit hochglänzender Glasoberfläche
• 1x High-Speed HDMI®Type-A bis zu 3840x2160@30 Hz
• 1x VGA bis zu 1920x1080@60 Hz
• 3x USB 3.0 Type-A Anschluss mit Datenübertragungsrate bis zu 5 Gbit/s
• 1x Single-LUN Kartenleser für SD 2.0 und microSD 2.0 Karten bis zu 25 MB/s
• 1x RJ45 Ethernet Schnittstelle, unterstützt 10/100/1000 Mbit/s
• 1x 3,5 mm Stereo Kombianschluss für Headsets
• 1x USB Type-C®Schnittstelle mit Power Delivery Unterstützung, keine Daten-
übertragung Versorgt Ihr Notebook mit bis zu 100 W über den USB Type-C®
Anschluss, unter Verwendung des originalen Type-C®Netzteils des Computers
Seitenansicht
1. USB Type-C®nur für Power Delivery bis zu 20 V@5 A (100 W), keine Daten-
übertragung
2. HDMI®Schnittstelle bis zu 3840x2160@30Hz
3. microSD 2.0 Kartenleser bis zu 25 MB/s
4. SD 2.0 Kartenleser bis zu 25 MB/s
5. 3,5 mm Stereo Kombianschluss (Mikrofon/Audio)
1. 3x USB 3.0 Type-A Datenschnittstelle + 0,9 A aufladen
1. RJ45 Ethernet Schnittstelle / Gigabit
2. VGA Schnittstelle / bis zu 1920x1080P@60 Hz
1. 2.
1. 2. 3. 4. 5.
1.
Inbetriebnahme
Anforderungen
• Host Computer mit freier USB Type-C®Schnittstelle (um den vollen Funktionsum-
fang zu gewährleisten, muss der verwendete USB Type-C®Anschluss USB Power
Delivery und den DisplayPort™Alt Mode oder Thunderbolt 3™unterstützen)
• Unterstützte Betriebssysteme: Windows®10, macOS®
Hinweis: Die DockingStation kann auch an Host Notebooks mit USB Type-C®Schnittstelle
OHNE Power Delivery Unterstützung genutzt werden (DisplayPort™Alt Mode wird weiter-
hin benötigt). In diesem Falle kann das Notebook NICHT über die Type-C®Schnittstelle
mit Strom versorgt werden.
USB Type-C®
Nicht alle USB Type-C®Schnittstellen am Markt unterstützen den vollen Funktionsumfang des
USB Type-C®Standards. Einige Schnittstellen ermöglichen unter Umständen lediglich Daten-
übertragung, aber eventuell keine Videoübertragung oder Stromversorgung via USB.
Um das volle Potential der IB-DK4027-CPD ausschöpfen zu können, vergewissern Sie
sich, dass Ihre Host USB Type-C®Schnittstelle den DisplayPort™Alt Mode und USB Power
Delivery oder Thunderbolt™3 unterstützt.
Hinweis! Die zusätzliche USB Type-C®Schnittstelle an der DockingStation unterstützt
lediglich Power Delivery und keine Datenübertragung.
Installieren und Verwenden der Dockingstation
1. USB Type-C®Kabel anschließen
2. Schließen Sie Ihre Perepheriegeräte an die entsprechenden Schnittstellen an.
Nach dem Anschließen der IB-DK4027-CPD werden automatisch benötigte
Treiber installiert bzw. aktualisiert. Um die Installation abzuschließen, folgen Sie
den Anweisungen, falls während der automatischen Installation dazu aufgefordert
werden sollten.
3. Schließen Sie Ihren externen Monitor an einen der Videoanschlüsse der
DockingStation an.
Handbuch IB-DK4027-CPD
Handbuch IB-DK4027-CPD
Hinweis: Die Videoausgabemöglichkeiten hängen von der verwendeten Grafikkarte und
weiteren Hardwarespezifikationen des angeschlossenen Host Computers ab. Bestimmte
Grafikkarten verfügen nur über eingeschränkte Videounterstützung, während auch einige
Monitore nur geringere Auflösungen unterstützen.
Monitoreinrichtung
Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres Be-
triebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte dem
Handbuch und Beschreibungen ihres Betriebssystems.
Unterstützte Videoauflösungen
Die IB-DK4027-CPD unterstützt:
• Ultra HD Auflöungen über HDMI®, wenn der angeschlossene HDMI®Monitor
diese Auflöung ebenfalls unterstützt.
• Full HD Auflöungen über VGA, wenn der angeschlossene VGA Monitor diese
Auflöung ebenfalls unterstützt.
Anzahl Monitore Verwendete Videoschnittstelle Maximale Auflösung/Monitor
1 HDMI®3820x2160@30 Hz
1 VGA 1920x1080@60 Hz
2 (nur gespiegelt) HDMI®+ VGA max. 2x 1920x1080@60 Hz
(entsprechend des VGA Monitors)
Verwendung der Speicherkartenschächte
SD Karte
Schieben Sie die SD Karte mit der abgeschrägten Ecke voraus in den SD-Kartenschacht.
Die goldenen Kontaktpunkte zeigen dabei nach unten (blaue LED oben).
microSD Karte
Schieben Sie die microSD Karte mit der abgeschrägten Ecke voraus in den microSD Kar-
tenschacht. Die goldenen Kontaktpunkte zeigen dabei nach oben (blaue LED oben).
Single-LUN - Der Kartenleser kann nur mit einer Speicherkarte zurzeit arbeiten
Hinweis: Damit Ihr Notebook mit Strom versorgt und auch geladen wird, muss dessen
USB Type-C®Schnittstelle USB Power Delivery oder Thunderbolt™3 unterstützen.
Wichtig:
1. Wird die IB-DK4027-CPD über die USB Type-C®Schnittstelle eines Chrome-
books™angeschlossen, so wird eine per USB Type-A angeschlossene Maus
nicht sofort erkannt, sondern die Verbindung mit einigen Sekunden Verzögerung
hergestellt. Dies geschieht auch mit anderen Type-C®Adaptern (inclusive Apple
Adaptern), wenn diese an ein Chromebook™angeschlossen werden.
2. Achtung! Beim Verbinden bzw. Entfernen eines Power Delivery Netzteils über die
Type-C®Schnittstelle der IB-DK4027-CPD, werden die anderen verwendeten
Schnittstellen unter Umständen kurzzeitig getrennt und sofort wieder verbunden.
Um Datenverlust während einer Datenübertragung, Streamunterbrechungen oder
Ähnliches zu vermeiden, verbinden oder entfernen Sie die Power Delivery Strom-
versorgung NICHT, während Datenübertragungen stattfinden.
© Copyright 2021 by RaidSonic Technology GmbH. All Rights Reserved.
The information contained in this manual is believed to be accurate and reliable. RaidSonic
Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic
Technology GmbH reserves the right to make changes in the specifications and/or design of
the above-mentioned product without prior notice. The diagrams contained in this manual may
also not fully represent the product that you are using and are there for illustration purposes only.
RaidSonic Technology GmbH assumes no responsibility for any differences between the product
mentioned in this manual and the product you may have. The terms HDMI
®
and HDMI
®
High-De-
finition Multimedia Interface, and the HDMI
®
logo are trademarks or registered trademarks of
HDMI
®
LA, Inc. in the United States and other countries. DisplayPort
™
and the DisplayPort
™
logo
are trademarks owned by the Video Electronics Standards Association (VESA
®
) in the United
States and other countries.
Other RaidSonic Technology Computer Accessories manuals
