RAIS/attika 500 User manual

1
RAIS 500
BRUGERMANUAL
BEDIENUNGSANLEITUNG
USER MANUAL
MANUEL D’UTILISATEUR
BRUKERVEILEDNING
BRUKSANVISNING
KÄYTTÖOHJE
GEBRUIKERSHANDLEIDING

DK - BRUGER MANUAL
DE - BEDIENUNGSANLEITUNG
UK - USER MANUAL
FR - MANUEL D’UTILISATEUR
N - BRUKERVEILEDNING
S - BRUKSANVISNING
FIN - KÄYTTÖOHJE
FL - GEBRUIKERSHANDLEIDING
DECLARATION of PERFORMANCE (back of the user manual)

Position 1
Posisjon 1
Positionen 1
Asento 1
Positie 1
Brug af brændeovn / Using the wood burning stove / Bruk av peisovn
Använda kaminen / Tulisijan käyttäminen / Utilisation du poêle /
Gebruik van de kachel.
Position 3
Posisjon 3
Positionen 3
Asento 3
Positie 3
Position 2
Posisjon 2
Positionen 2
Asento 2
Positie 2

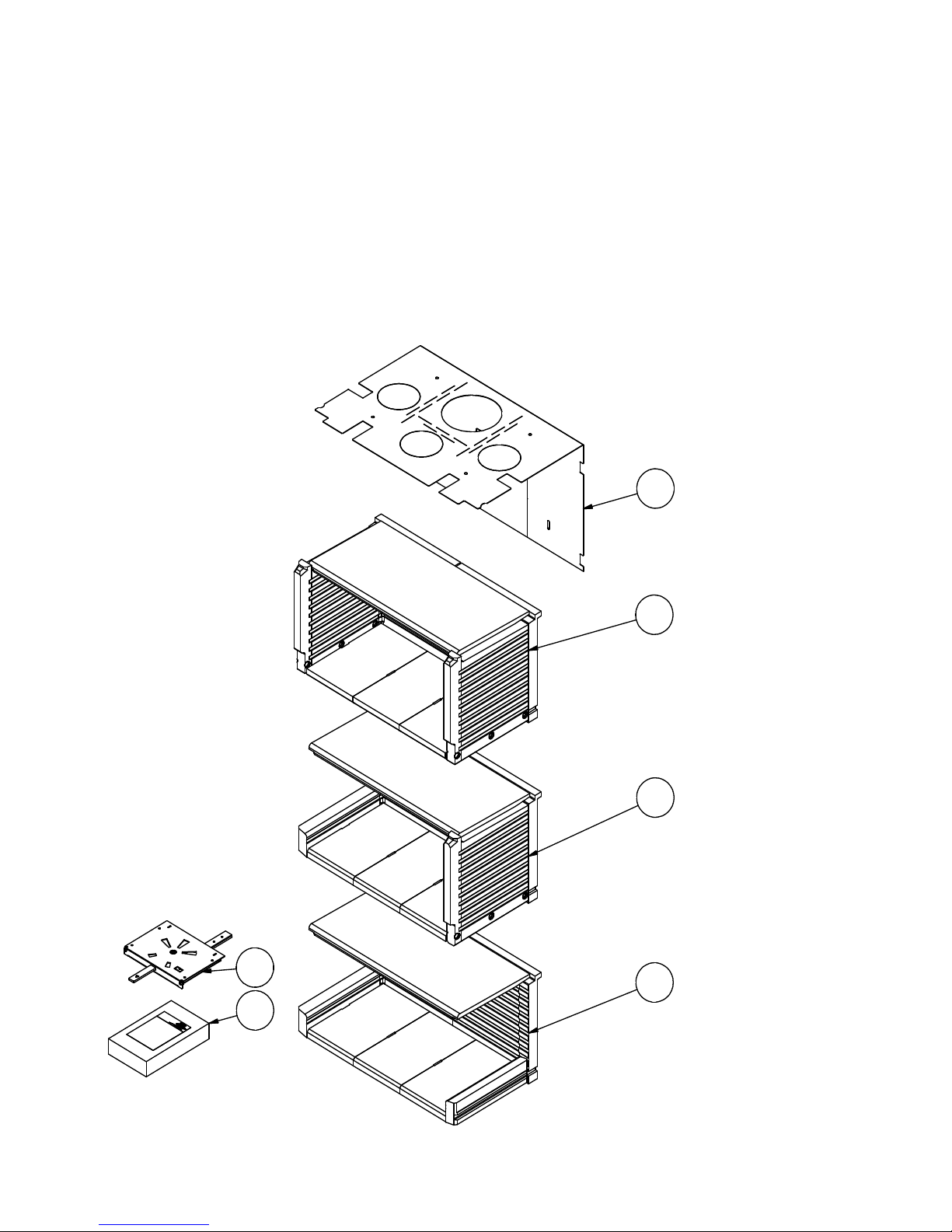

Reservedelstegning / Spare parts / Reservdelsritning / Varosapiitokset
Dessin des pièces de reghange / Tekeningen van reserveonderdelen
10 98 7
1
2
3
4
6
5
11
13
14
15
12
16
17

10 98 7
1
2
3
4
6
5
11
13
14
15
12
16
17

Der tages forbehold for trykfejl.
GENBRUG
Ovnen er pakket i emballage som kan genbruges.
Dette skal bortskaffes i henhold til national bestemmelse
vedr. bortskaffelse af affald.
Glasset kan ikke genbruges.
Glasset skal smides væk sammen med restaffald fra
keramik og porcelæn. Ildfast glas har højere smeltetem-
peratur, og kan derfor ikke genbruges.
Når du sørger for at ildfast glas ikke havner i retur-
produkterne, er det en hjælp som er et vigtigt bidrag for
miljøet.
FYR MILJØVENLIGT!
5 Miljøvenlige råd til fornuftig fyring
- sund fornuft for både miljø og pengepung.
1. Effektiv optænding. Brug små stykker træ (grantræ) og en
egnet optændingsblok, f.eks. paraffinerede træfiberruller/
savsmuld. Åbn luftspjældet, så der tilføres rigeligt med luft,
så gasserne fra det opvarmede træ afbrændes hurtigt.
2. Fyr kun med lidt brænde ad gangen - det giver den bedste
forbrænding. Husk at der skal rigeligt luft til, hver gang der
lægges nyt brænde i ovnen.
3. Når flammerne er blusset ned skal luftspjældet justeres, så
lufttilførslen nedsættes.
4. Når der kun er glødende trækul tilbage, kan lufttilførslen
nedsættes yderligere, så varmebehovet netop dækkes. Med
en lavere lufttilførsel brænder trækullene langsommere og
varmetabet gennem skorstenen reduceres.
5. Brug kun tørt træ - det vil sige træ med en fugtighed på
15 - 20 procent.
Dansk RAIS/attika - manual til R 500

7
Rais 500
9
13-9-2016
INDLEDNING .................................................................................................................8
GARANTI ......................................................................................................................9
SPECIFIKATIONER ........................................................................................................10
KONVEKTION .............................................................................................................11
SKORSTEN...................................................................................................................11
VENTILATION/VARMEFLYTNING ...................................................................................14
AIR-SYSTEM ................................................................................................................15
INSTALLATION ............................................................................................................17
INDBYGNINGSMÅL / MONTERINGSVEJLEDNING .........................................................18
BRÆNDSEL .................................................................................................................28
REGULERING AF FORBRÆNDINGSLUFT .......................................................................29
BRUG AF BRÆNDEOVN ..............................................................................................30
INDSTILLING AF SPJÆLD .............................................................................................30
KONTROL....................................................................................................................30
FØRSTEGANGS OPTÆNDING.......................................................................................30
OPTÆNDING OG PÅFYLDNING ...................................................................................31
RENGØRING OG PLEJE ................................................................................................35
RENSNING AF RØGVEJE...............................................................................................35
DRIFTSFORSTYRRELSER ...............................................................................................37
TILBEHØR OG RESERVEDELE........................................................................................39
PRØVNINGSATTEST......................................................................................................42
Revision :
Dato :
Dansk RAIS/attika - manual til R 500

8
Indledning
Tillykke med Deres nye RAIS brændeovn.
En RAIS brændeovn er mere end blot en varmekilde, den er også udtryk for, at De læg-
ger vægt på design og høj kvalitet i Deres hjem.
For at få mest mulig fornøjelse og nytte af Deres nye brændeovn er det vigtigt, at de
gennemlæser manualen grundigt, inden brændeovnen stilles op og tages i brug.
Af hensyn til garantien og ved alle henvendelser angående ovnen i øvrigt er det vigtigt,
at De kan oplyse ovnens produktionsnummer.
Vi anbefaler derfor, at De skriver nummeret i skemaet nedenfor.
Produktionsnummerskiltet sidder i nederste venstre hjørne.
Specielt for Danmark - Nye regler for installation af brændeovne
1. januar 2008 trådte en ny bekendtgørelse for brændeovne i kraft. Hermed er der
kommet nye krav til installationer af brændeovne mht. emission og dokumentation.
Konsekvensen er, at fra 1. juni skal alle nyinstallerede brændeovne have en EN god-
kendelse samt en norsk eller tysk godkendelse.
Samtidig indføres der en prøvningsattest, der skal sikre at kravene til emission er
opfyldt. Denne attest findes bagerst i denne brugermanual, og skal underskrives af
skorstensfejeren efter installation. Vær opmærksom på at attesten skal underskrives før
ibrugtagning og følge ovnen i hele dens levetid.
Dato: Forhandler:
Dansk RAIS/attika - manual til R 500

9
Garanti
RAIS/ attika brændeovne kontrolleres i flere omgange i forhold til sikkerhed, samt
kvaliteten af materialer og forarbejdning. Vi yder garanti på alle modeller, og garanti-
perioden starter på installationsdatoen.
Garantien dækker:
• dokumenterede funktionsfejl på grund af fejlagtig forarbejdning
• dokumenterede materialefejl
Garantien dækker ikke:
• dør- og glaspakninger
• keramikglas
• fyrrumsbeklædning
• overfladestrukturens udseende el. naturstenenes tekstur
• de rustfrie ståloverfladers udseende og farveforandringer, samt patina
• udvidelseslyde
Garantien bortfalder i tilfælde af:
• skader på grund af overfyring
• skader på grund af ydre påvirkninger og anvendelse af uegnede brændstoffer
• manglende overholdelse af lovmæssige eller anbefalede installationsforskrifter,
samt i tilfælde af egne ændringer af brændeovnen.
• manglende service og pleje
De bedes i skadestilfælde kontakte Deres forhandler. I tilfælde af garantikrav afgør vi
måden hvorpå skaden bliver udbedret. I tilfælde af reparation, sørger vi for professionel
udførelse.
Garantifordringer resulterer ikke i forlænget garantiperiode for hverken efterleverede
eller reparerede dele, og de giver ikke ret til fornyet garantiperiode.
Ved garantifordringer på efterleverede eller reparerede dele henvises til nationale/EU-
retlige love/bestemmelser i.f.m. fornyede garantiperioder.
De til enhver tid gældende garantibestemmelser kan rekvireres hos RAIS A/S.
Dansk RAIS/attika - manual til R 500

10
Specifikationer
RAIS 500
Nominel effekt (kW): 7
Min./Max. Effekt(kW): 4 - 8
Opvarmningsareal (m2): 60 - 120
Ovnens bredde/dybde/højde (mm): 708 - 452 - 474
Brændkammer bredde/dybde/højde (mm): 556 - 306 - 295
Anbefalet træmængde ved påfyldning (kg):
(Fordelt på 2-3 stk brænde à ca. 25 cm) 1,8
Min. røgtræk (Pascal): -12
Vægt (kg): 110
Virkningsgrad (%): 80
CO-emission henført til 13% O2 (%): 0,06
NOx-emission henført til 13% O2(mg/Nm³): 41
Partikelemisson efter NS3058/3059 (g/kg): 1,73
Støvmåling efter Din+ (mg/Nm³): 3
Røggasmasseflow (g/s): 5,7
Røggastemperatur (°C): 292
Intermitterende drift: Påfyldning bør ske
indenfor 55 minutter
Dansk RAIS/attika - manual til R 500

11
Konvektion
RAIS ovne er konvektionsovne. Konvektion betyder, at der opstår luftcirkulation, således
at varmen fordeles mere jævnt i hele rummet. Den kolde luft trækkes ind ved ov-
nens bund, og løber op langs ovnens brændkammer, hvorved luften opvarmes. Den
opvarmede luft strømmer ud langs siderne og i toppen, og sikrer derved cirkulation i
rummet.
Ovnene er udstyret med et “koldt” håndtag – en specialitet fra RAIS – som gør, at du
er i stand til at betjene ovnen stort set uden brug af handske. Bemærk dog, at alle ydre
overflader bliver varme under brug – vær derfor meget forsigtig.
Skorsten
Skorstensen er drivkraften for at brændeovnen fungerer. Husk, selv den bedste
brændeovn ikke fungerer optimalt, hvis ikke der er det fornødne og korrekte træk i
skorstenen.
Skorstenen skal være så høj, at trækforholdene er i orden -14 til -18 pascal. Hvis det
anbefalede skorstenstræk ikke opnås, kan der opstå problemer med røg ud af lågen
ved fyring.
Skorstenens længde, regnet fra brændeovnens top, bør ikke være kortere end 3 meter,
og være mindst 80 cm over tagrygningen. Placeres skorstenen ved husets sider, bør
toppen af skorstenen aldrig være lavere end tagryg eller tagets højeste punkt.
Bemærk, at der ofte er nationale og lokale bestemmelser ved huse med stråtag.
Vær også opmærksom på trækforholdene ved skorsten med 2 kerner.
Ovnen egner sig til tilslutning med røggassamleledning, men vi anbefaler at indføring-
erne placeres således, at der bliver en frihøjdeforskel mellem dem på min. 250 mm.
Røgafgangsstudsen er 150 mm i diameter.
Hvis trækket er for stort, anbefales det at forsyne skorsten eller røgrør med et regul-
eringsspjæld. Hvis dette monteres skal man sikre et frit gennemstrømningsareal på
minimum 20 cm² ved lukket regulerringsspjæld.
Hvis du er i tvivl om skorstenens tilstand bør du altid kontakte skorstensfejeren.
Husk, der skal være fri adgang til renselågen.
Dansk RAIS/attika - manual til R 500

12
Dansk RAIS/attika - manual til R 500

13
Dansk RAIS/attika - manual til R 500

14

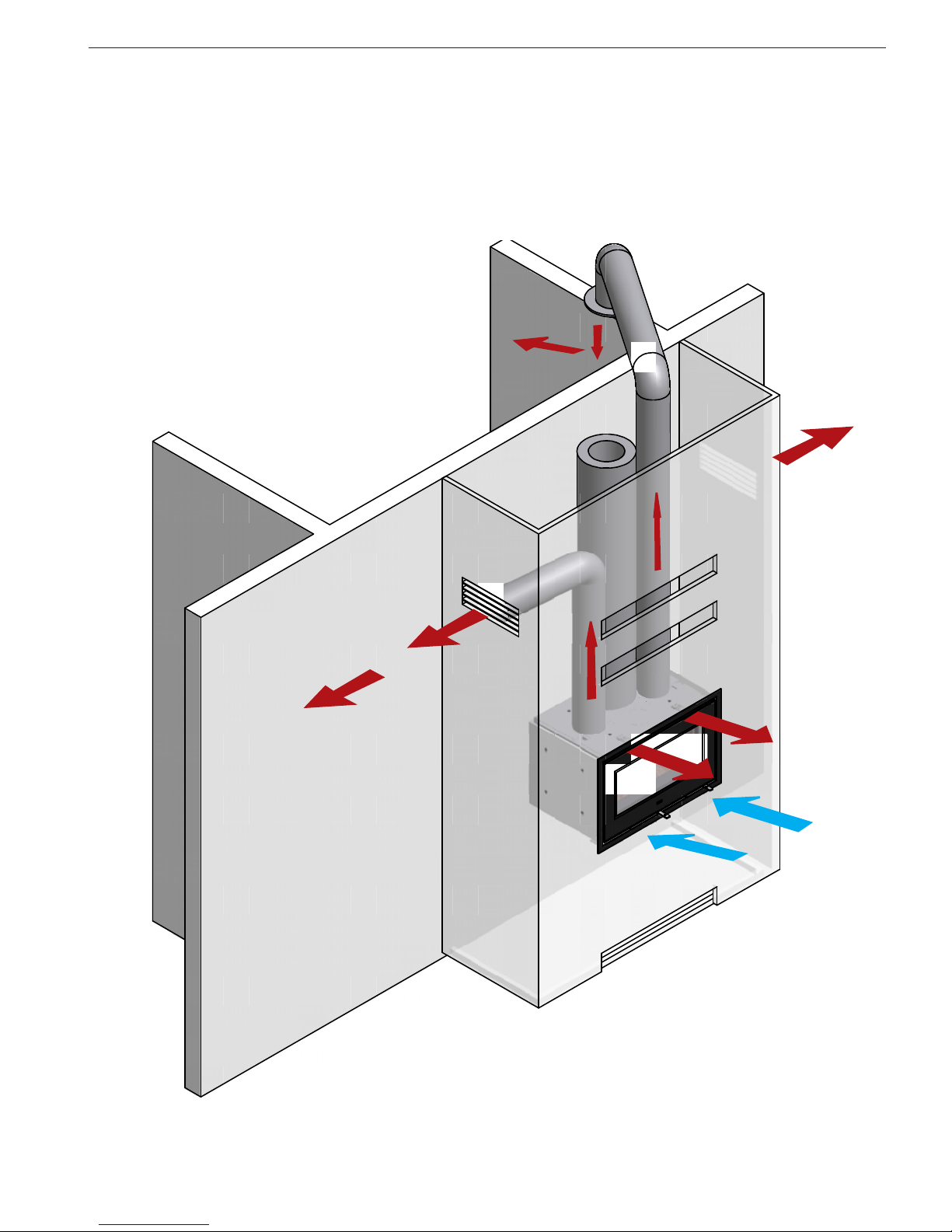

Ventilation/varmeflytning - udnyt indsatsen optimalt.
Ved at montere varmeluftstudse og flexslanger (el.lign) ovenpå ovnen, har man mulighed
for at “flytte” varmen til andre rum.
Dansk RAIS/attika - manual til R 500

15
F.eks. flexslange





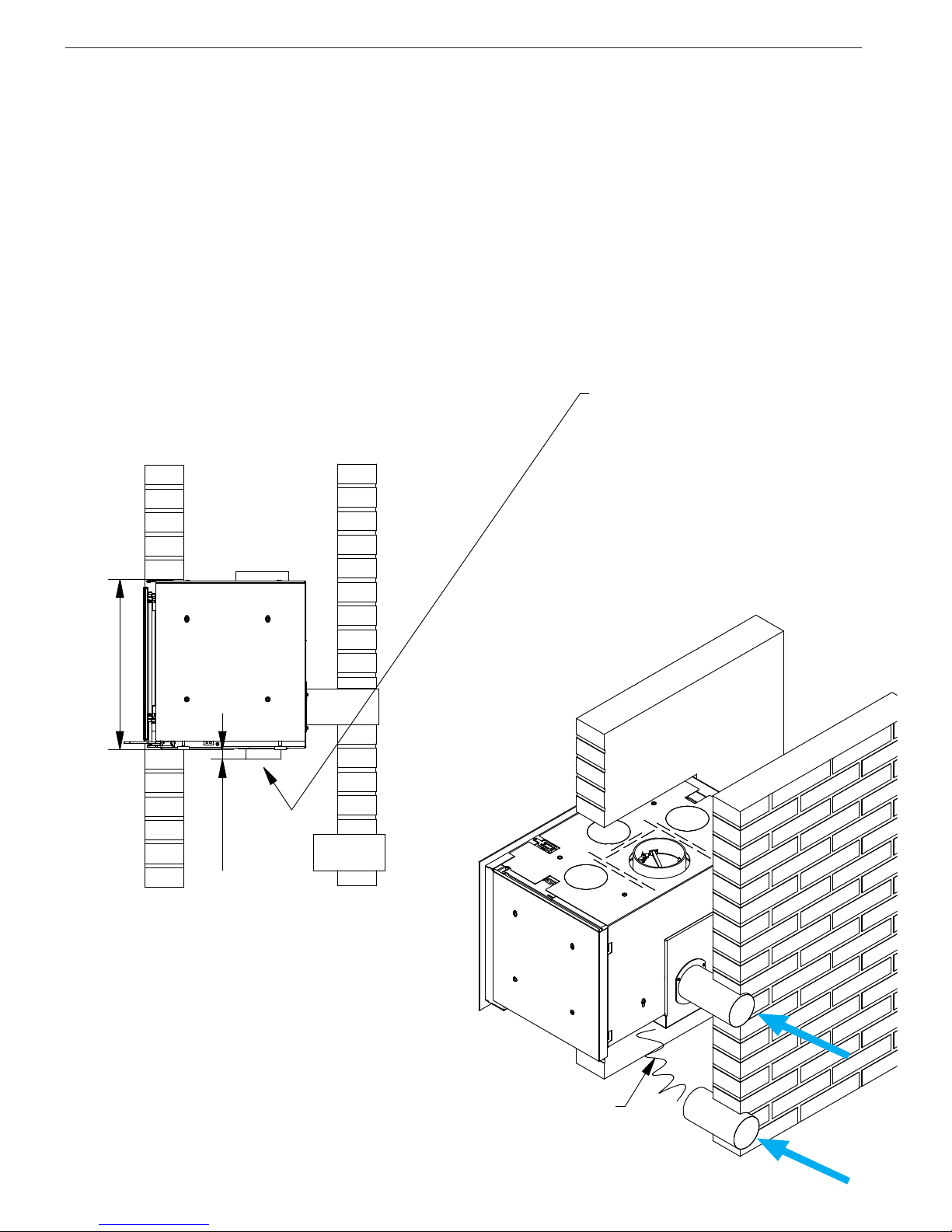

Air-system
Ved montage af Air-system sikres det, at luftreguleringssystemet får frisk luft udefra.
For at sikre at Air-systemet fungerer, skal man byggemæssigt sørge for, at der ikke kan
opstå undertryk i boligen.
Air tilslutningen kan monteres bag eller under ovnen.
BEMÆRK!!
Vær opmærksom på, at hvis airboxen monteres i bunden øges totalhøjden på ovnen
Dansk RAIS/attika - manual til R 500

16
Dansk RAIS/attika - manual til R 500

17
Installation
Det er vigtigt at ovnen bliver korrekt installeret af hensyn til både miljø og sikkerhed.
Når brændeovnen installeres, er der nogle regler som SKAL overholdes:
Ovnen skal opsættes og installeres i henhold til alle gældende nationale og lokale regler
og forordninger. Lokale myndigheder samt skorstensfejermester bør kontaktes før
opstil-ling.
Der må ikke foretages uautoriserede ændringer af ovnen.
BEMÆRK: Inden brændeovnen må tages i brug, skal opstillingen anmeldes til den
lokale skorstensfejer.
Der skal være rigelig tilførsel af frisk luft i opstillingsrummet for at sikre en god for-
brænding - eventuelt gennem airbox tilslutningen. Bemærk, at eventuel mekanisk
udsugning som f.eks. en emhætte kan formindske lufttilførslen. Eventuelle luftriste skal
placeres således, at lufttilførslen ikke blokeres.
Ovnen har et luftforbrug på 10-20m³/t.
Konvektionskassen er udstyret med tre udslagsblanketter i toppen for konvektion. Disse
udslagsblanketter kan med fordel slås ud. Konvektionsafgangene i toppen kan evt.
forbindes med egnede luftkanaler til andre rum i boligen.
Gulvkonstruktionen skal kunne bære vægten af brændeovnen såvel som en eventuel
skorsten.
Ovnen placeres på ildfast materiale.
Når De vælger, hvor De vil placere Deres RAIS brændeovn, bør De tænke på varmefor-
delingen til de andre rum. Så får De mest mulig fornøjelse af Deres ovn.
Ovnen skal placeres i sikker afstand fra brændbart materiale.
Se mærkepladen på brændeovnen.
Valg af materiale til indbygning:
Som materiale vælges paneler/mursten med en isolansværdi større end 0,03 m² x K/W.
Isolans defineres som vægtykkelse (i m) divideret med væggens lambda værdi.
Rådfør dig med installatøren/skorstensfejeren.
NB!!
RAIS A/S anbefaler at ovnen installeres af en
autoriseret/kompetent installatør.
Spørg evt. din forhandler for yderligere oplysninger.
Dansk RAIS/attika - manual til R 500

18










 









Indbygningsmål til indsats
hulmål (højde x bredde) min. 474 x 732 mm
max. 494 x 752 mm
En pejseindsats må aldrig bygges stramt ind, da stål arbejder i varme.
Ikke brændbart panel
Mursten
Dansk RAIS/attika - manual til R 500

19

 









 



 


Indbygningsmål til 2G
hulmål (højde x bredde x dybde) min. 474 x 718 x 480 mm
max. 494 x 730 x 490 mm
En pejseindsats må aldrig bygges stramt ind, da stål arbejder i varme.
Ikke brændbart panel
Mursten
Dansk RAIS/attika - manual til R 500

20
D
480Min. mm
Max. 490mm
708
Min . mm
Max. 708mm
474
Min. mm
Max. 494 mm
Min. 20 mm
480
Min. mm
703Min. mm
Max. 708 mm
474Min. mm
Max. 494 mm
H
C
B
A
G
474Min. mm
Max. 494 mm
703Min. mm
Max. 708 mm
480Min. mm
Min. 100 mm
Indbygningsmål til 3G
hulmål (højde x bredde x dybde) min. 474 x 703 x 480 mm
max. 494 x 708 x 490 mm
En pejseindsats må aldrig bygges stramt ind, da stål arbejder i varme.
Mursten
Ikke brændbart panel
Dansk RAIS/attika - manual til R 500
