RAIS attika Q-BE INSERT User manual

Q-BE INSERT
BRUGERMANUAL
BEDIENUNGSANLEITUNG
User MANUAL
MANUEL D’UTILISATEUR
BRUKSANVISNING
BRUKSANVISNING
KÄYTTÖOPAS
GEBRUIKERSHANDLEIDING

2
FYR MILJØVENLIGT!
3 Miljøvenlige råd til fornuftig fyring
- sund fornuft for både miljø og pengepung.
1. Effektiv optænding. Brug små stykker træ (grantræ) og
en egnet optændingsblok -
f.eks. paraffinerede træfiberruller/savsmuld.
2. Fyr kun med lidt brænde ad gangen - det giver den
bedste forbrænding.
3. Brug kun tørt træ - det vil sige træ med en fugtighed
på 15 - 20%.
GENBRUG
Ovnen er pakket i emballage som kan genbruges.
Dette skal bortskaffes i henhold til national bestemmelse
vedr. bortskaffelse af affald.
Glasset kan IKKE genbruges.
Glasset skal smides væk sammen med restsaffald fra keramik
og porcelæn. Ildfast glas har højere smeltetemperatur, og
kan derfor ikke genbruges.
Når du sørger for at ildfast glas ikke havner i retur-
produkterne,er det en hjælp som er et vigtigt bidrag
til miljøet.
Dansk RAIS/ attika - Brugermanual til Q-BE INDSATS

3
25/09-2015
Q-BE INSERT
Revision :
Dato :
Dansk RAIS/ attika - Brugermanual til Q-BE INDSATS
INDLEDNING.........................................................................................................................4
GARANTI..............................................................................................................................5
SPECIFIKATIONER..................................................................................................................6
MÅL .....................................................................................................................................7
KONVEKTION .......................................................................................................................8
VALG AF MATERIALE TIL INDBYGNING .................................................................................8
SKORSTEN............................................................................................................................9
INSTALLATION ....................................................................................................................10
Q-BE INSERT - INDBYGNING AF INDSATSOVN.....................................................................11
OPSTILLING I ET HJØRNE.....................................................................................................12
BRÆNDSEL .........................................................................................................................14
TØRRING OG LAGRING.......................................................................................................15
AUTOMATISK REGULERING AF FORBRÆNDINGSLUFT (CLEVERAIR™) .................................15
VENTILATION......................................................................................................................15
FØRSTEGANGSOPTÆNDING...............................................................................................16
OPTÆNDING OG PÅFYLDNING...........................................................................................16
KONTROL ...........................................................................................................................18
RENGØRING OG PLEJE........................................................................................................20
RENGØRING AF BRÆNDKAMMER ......................................................................................20
RENSNING AF RØGVEJE......................................................................................................21
DRIFTSFORSTYRRELSER.......................................................................................................22
TILBEHØR Q-BE...................................................................................................................24
RESERVEDELE Q-BE INSERT .................................................................................................25
PRØVNINGSATTEST (DANMARK).........................................................................................26
CE LABEL............................................................................................................................27

4
Indledning
Tillykke med Deres nye RAIS/ attika brændeovn.
En RAIS/
attika brændeovn er mere end blot en varmekilde, den er også udtryk for, at De
lægger vægt på design og høj kvalitet i Deres hjem.
For at få mest mulig fornøjelse og nytte af Deres nye brændeovn er det vigtigt, at de genneml-
æser manualen grundigt, inden brændeovnen stilles op og tages i brug.
Af hensyn til garantien og ved alle henvendelser angående ovnen i øvrigt er det vigtigt, at De
kan oplyse ovnens produktionsnummer. Vi anbefaler derfor, at De skriver nummeret i skemaet
nedenfor.
Produktionsnummeret står nederst på ovnen i siden.
Specielt for Danmark - Nye regler for installation af brændeovne
1. januar 2008 trådte en ny bekendtgørelse for brændeovne i kraft. Hermed er der kommet
nye krav til installationer af brændeovne mht. emission og dokumentation. Konsekvensen er, at
fra 1. juni 2008 skal alle nyinstallerede brændeovne have en EN godkendelse samt en norsk
eller tysk godkendelse.
Samtidig indføres der en prøvningsattest, der skal sikre, at kravet til emission er opfyldt.
Denne attest findes bagest i denne bruger manual, og skal underskrives af skorstensfejeren
efter installation. Vær opmærksom på, at attesten skal underskrives før ibrugtagning og følge
ovnen i hele dens levetid.
Dato: Forhandler:
Dansk RAIS/ attika - Brugermanual til Q-BE INDSATS

5
Garanti
RAIS/ attika brændeovne kontrolleres i flere omgange i forhold til sikkerhed, samt kvaliteten
af materialer og forarbejdning. Vi yder garanti på alle modeller, og garantiperioden starter på
installationsdatoen.
Garantien dækker:
• dokumenterede funktionsfejl på grund af fejlagtig forarbejdning
• dokumenterede materialefejl
Garantien dækker ikke:
• dør- og glaspakninger
• keramikglas
• fyrrumsbeklædning
• overfladestrukturens udseende el. naturstenenes tekstur
• de rustfrie ståloverfladers udseende og farveforandringer, samt patina
• udvidelseslyde
Garantien bortfalder i tilfælde af:
• skader på grund af overfyring
• skader på grund af ydre påvirkninger og anvendelse af uegnede brændstoffer
• manglende overholdelse af lovmæssige eller anbefalede installationsforskrifter,
samt i tilfælde af egne ændringer af brændeovnen.
• manglende service og pleje
De bedes i skadestilfælde kontakte Deres forhandler. I tilfælde af garantikrav afgør vi måden
hvorpå skaden bliver udbedret. I tilfælde af reparation, sørger vi for professionel udførelse.
Ved garantifordringer på efterleverede eller reparerede dele henvises til nationale/EU-retlige
love/bestemmelser i.f.m. fornyede garantiperioder.
De til enhver tid gældende garantibestemmelser kan rekvireres hos RAIS A/S.
Dansk RAIS/ attika - Brugermanual til Q-BE INDSATS

6
DTI
Danish Technological Institute
Teknologiparken Kongsvang Allé 29,
8000 Aarhus C - Danmark
www.dti.dk
Telefon: [phone]
Fax: [phone]
Specifikationer
DTI Ref.: 300-ELAB-2153-EN / 300-ELAB-2153-NS Q-BE INSERT
Nominel effekt (kW): 5,9
Min./Max. effekt (kW): 4 - 8
Opvarmningsareal (m2): 60 - 120
Ovnens bredde/dybde/højde (mm): 424-422-970
Brændkammer bredde/dybde/højde (mm): 239-239-505
Anbefalet træmængde ved påfyldning (kg):
(Fordelt på 3 stk brænde à ca. 19 cm) 1,5
Min. Røgtræk (Pascal): -12
Vægt (kg): ca. 122
Virkningsgrad (%): 80
CO-emission henført til 13% O2(%) 0,069
NOx-emission henført til 13% O2(mg/Nm³): 53
Partikelemission efter NS3058/3059 (g/kg): 1,4
Støvmåling efter Din+ (mg/Nm³): 14
Røggasmasseflow (g/s): 5,1
Røggastemperatur (°C): 300
Røggastemperatur (°C) ved røgstuds: 360
Intermitterende drift: Påfyldning bør ske
indenfor 46 minutter.
På baggrund af ovennævnte emissioner attesteres det hermed, at ovnen opfylder
emissionskravene i bilag 1 til Bekendtgørelse nr. 46 af 22/1-2015 vedr. regulering af
luftforurening fra fyringsanlæg til fast brændsel under 1 MW.
Dansk RAIS/ attika - Brugermanual til Q-BE INDSATS

7
399
399
216
216
422 424
3
9
9
3
9
9
903
32
15,8
903
Set fra bagside
Set fra bagside
970
Air inlet same center as outlet

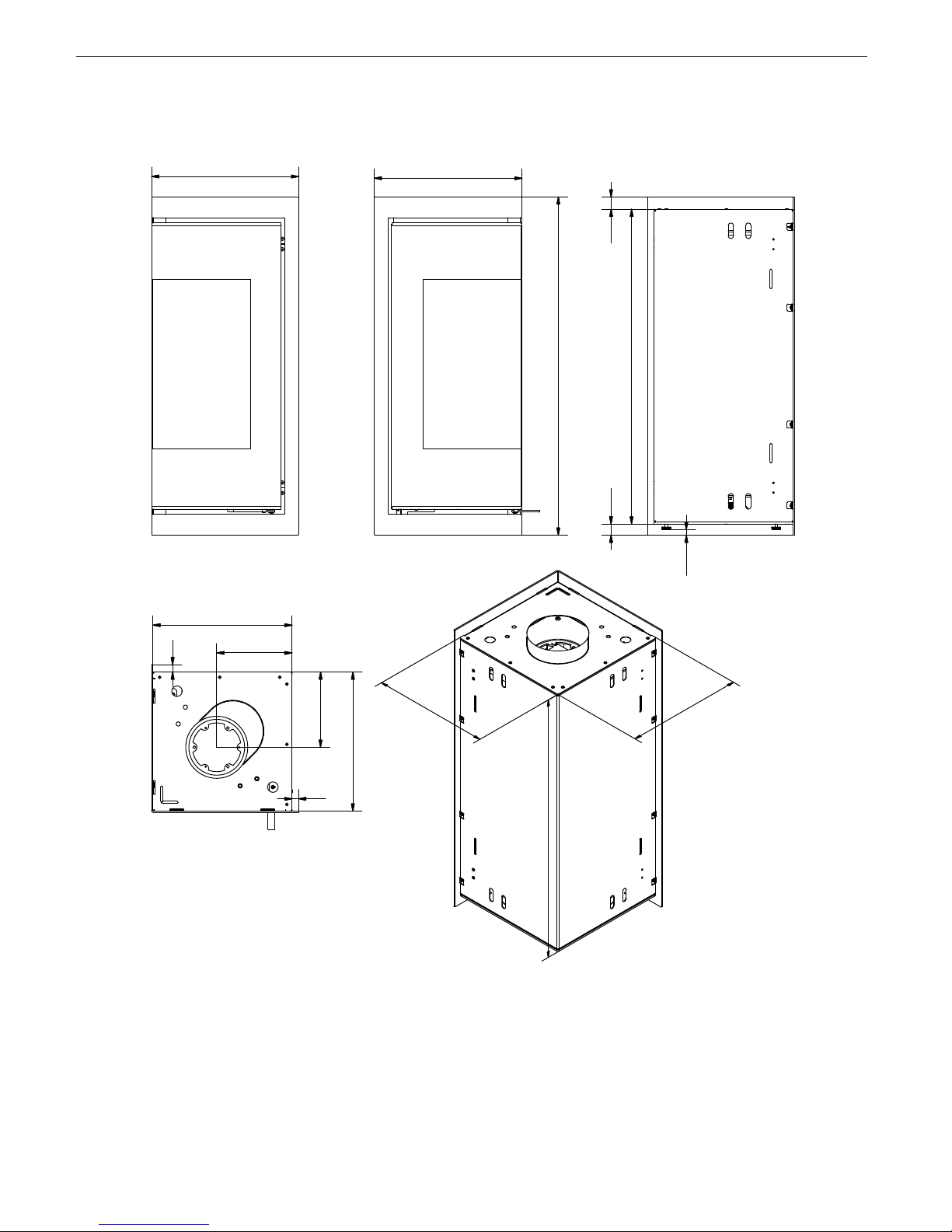

Q-BE Insert
måltegning.
35
21
19
Mål
Dansk RAIS/ attika - Brugermanual til Q-BE INDSATS

8
Konvektion
RAIS/ attika ovne er konvektionsovne. Konvektion betyder, at der opstår luftcirkulation,
således at varmen fordeles mere jævnt i hele rummet.
Den kolde luft trækkes ind ved ovnens bund, og løber op langs ovnens brændkammer,
hvorved luften opvarmes.
Den opvarmede luft strømmer ud langs siderne og i toppen, og sikrer derved cirkulation
i rummet.
Bemærk dog, at alle ydre overflader bliver varme under brug – vær derfor meget forsigtig.
Udnyt indsatsen optimalt.
Ved at montere varmeluftstudse og flexslanger (el. lign) oven på ovnen, har man mulighed
for at “flytte” varmen til andre rum.
Der skal tages stilling til placeringen af konvektionssystemets til- og afgangshuller.
Det skal sikres at kravene til arealer overholdes, og at hullerne ikke blokeres udefra.
Der kan forekomme misfarvning af væggen over ovnens låger og konvektionssystemets
afgangshuller. Dette skyldes opstigende varm luft.
RAIS påtager sig ikke ansvaret for indbygning eller følgeskader.
Valg af materiale til indbygning
Som ubrændbart materiale vælges paneler/mursten med en isolansværdi større end 0,03 m2
xK/W.Isolans defineres som vægtykkelse (i m) divideret med væggens lambda værdi.
Rådfør dig med installatøren/skorstensfejeren.
Under testen blev ovnen installeret i et kabinet lavet af ikke-brændbare bygningsplader
(12,5 mm FERMACELL H2O powerboard).
Ovnen blev også testet med en bagvæg af 50 mm Kalciumsilikat (Super Isol).
Dansk RAIS/ attika - Brugermanual til Q-BE INDSATS

9
Skorsten
Røgrøret kan kun tilsluttes i toppen af ovnen. Der er ingen bagafgang til røgrøret
på ovnen.
Skorstenen er drivkraften for at få brændeovnen til at fungere. Husk, at selv den bedste
brændeovn ikke fungerer optimalt, hvis der ikke er det fornødne og korrekte træk i skorstenen.
Skorstenen skal være så høj, at trækforholdene er i orden -14 til -18 pascal. Hvis det anbefalede
skorstenstræk ikke opnås, kan der opstå problemer med røg ud af lågen ved fyring. RAIS
anbefaler at skorstenen tilpasses røgafgangsstudsen. Skorstenens længde, regnet fra
brændeovnens top, bør ikke være kortere end 3 meter og være ført mindst 80 cm over tag-
rygningen. Placeres skorstenen ved husets sider, bør toppen af skorstenen aldrig være lavere
end tagryg eller tagets højeste punkt.
Bemærk, at der ofte er nationale og lokale bestemmelser ved hus med stråtag.
Vær også opmærksom på trækforholdene ved skorsten med 2 kerner.
Ovnen egner sig til tilslutning med røggassamleledning, men vi anbefaler at indføringerne
placeres således, at der bliver en frihøjdeforskel mellem dem på min. 250 mm.
Røgafgangsstudsen er 150 mm i diameter.
Hvis trækket er for stort, anbefales det at forsyne skorsten eller røgrør med et reguler-
ingsspjæld. Hvis dette monteres skal man sikre et frit gennemstrømningsareal på minimum 20
cm² ved lukket reguleringsspjæld. Det medfører at energien i brændslet ikke udnyttes optimalt.
Hvis De er i tvivl
om skorstenens tilstand bør De altid kontakte skorstensfejeren.
Husk, der skal være fri adgang til renselågen.
Sørg for at der er adgang til rengøring af ildstedet, røgstuds og røgrøret.
Dansk RAIS/ attika - Brugermanual til Q-BE INDSATS
NB!! Ovnen må kun installeres af en autoriseret/kompetent
RAIS forhandler/montør.
Se www.rais.com for forhandleroversigt.

10
Installation
Det er vigtigt at ovnen bliver installeret korrekt af hensyn til både miljø og sikkerhed.
Ved installation af ovnen skal alle lokale regler og forordninger, inklusive dem der henviser til
nationale og europæiske standarder, overholdes. Lokale myndigheder samt skorstensfejermester
bør kontaktes før opstilling.
Ovnen må kun installeres af en autoriseret/kompetent RAIS forhandler/montør, ellers bortfalder
garantien.
Der må ikke foretages uautoriserede ændringer af ovnen.
BEMÆRK!
Inden brændeovnen må tages i brug, skal opstillingen anmeldes til den lokale skorstensfejer.
Der skal være rigelig tilførsel af frisk luft i opstillingsrummet for at sikre en god forbrænding.
Bemærk, at eventuel mekanisk udsugning som f.eks. en emhætte kan formindske lufttilførslen.
Eventuelle luftriste skal placeres således, at lufttilførslen ikke blokeres.
Alternativt kan ovnen forsynes med frisk luft direkte udefra gennem en fleksslange monteret på
spjældet.
Ovnen har et luftforbrug på 10-20 m³/t.
Gulvkonstruktionen skal kunne bære vægten af brændeovnen samt en eventuel skorsten. Hvis
den eksisterende konstruktion ikke opfylder denne forudsætning, skal der træffes passende
foranstaltninger (f.eks. belastningsfordelene plade). Rådfør dig med en byggesagkyndig.
Ovnen placeres på ikke brændbart materiale.
Ovnen skal placeres i sikker afstand fra brændbart materiale.
Det skal sikres at der ikke placeres brændbare genstande (f.eks. møbler) tættere på end de
afstande angivet i de efterfølgende afsnit vedr. opstilling (risiko for brand).
Installeres ovnen på et brændbart gulv, skal størrelsen af det ubrændbare underlag under ovnen
være i overensstemmelse med nationale/lokale bestemmelser.
Dansk RAIS/ attika - Brugermanual til Q-BE INDSATS

11
A-A
C-C
A A
C
C
A=50mm / B=350
A=100mm / B=0
A
A
B
100,5°
Møblerings afstand
B

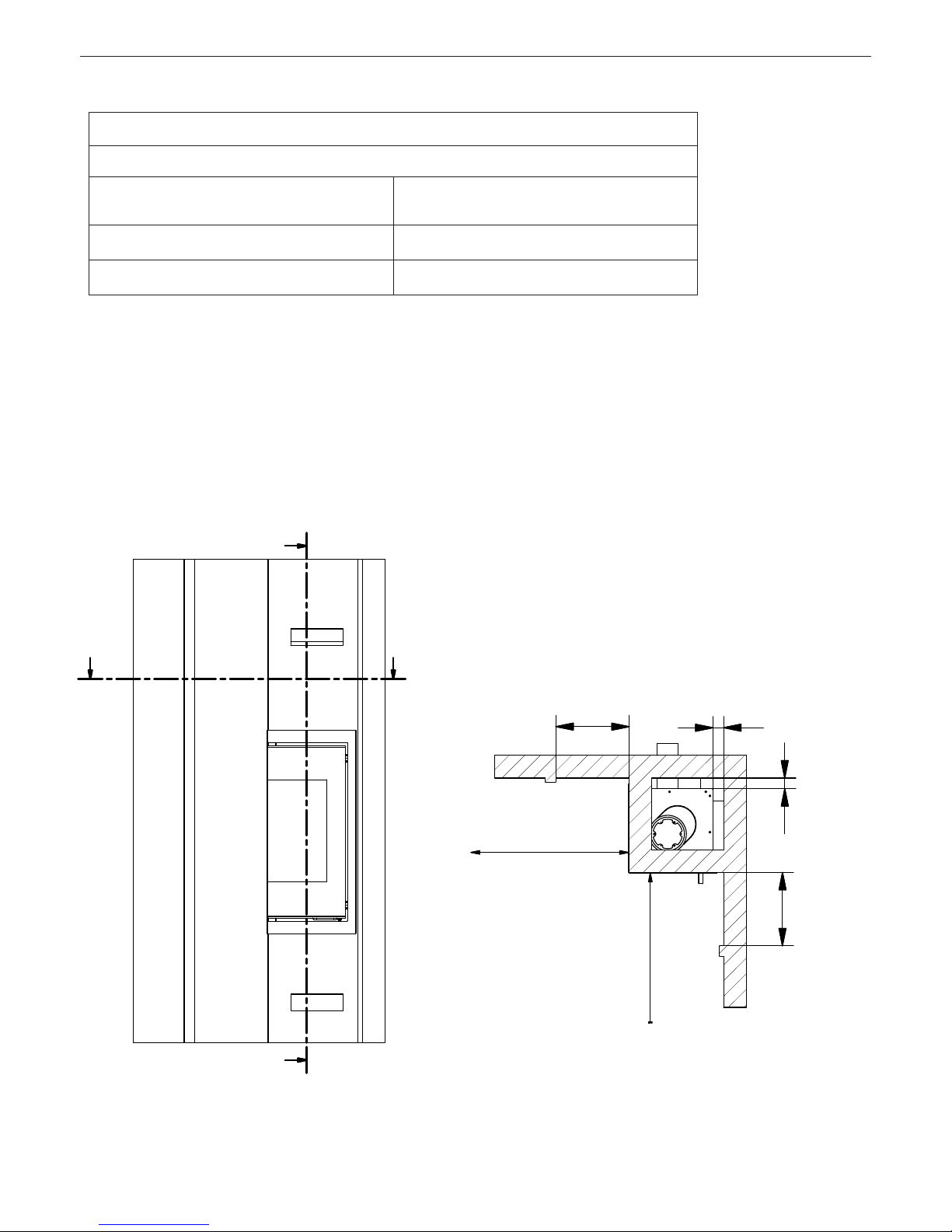

Q-BE INSERT - Indbygning af indsatsovn
Indbygningsmateriale:
• 12,5 mm Fermacell paneler
• kalciumsilikat paneler (f.eks. 50 mm Super Isol eller Skamotec 225)
• mursten
Hulmål (højde x bredde x dybde) min. 918 x 399 x 399 mm (indv. mål).
Bag- og sidevægge opbygges af 12,5mm Fermacell eller 50mm kalciumsilikat paneler, når
ovnen placeres op ad en brændbar væg.
Der skal indbygges konvektionshuller over og under ovnen ved anvendelse af paneler.
En pejseindsats må aldrig indbygges for stramt, da stål arbejder i varme.
Konvektionsareal skal
være min. 200 cm2
både over og under ovn
(kan fordeles).
Dansk RAIS/ attika - Brugermanual til Q-BE INDSATS
Når De vælger, hvor De vil placere Deres RAIS/ attika brændeovn, bør De tænke på varmefor-
delingen til de andre rum. Så får De mest mulig fornøjelse af Deres ovn.
Se mærkepladen på brændeovnen.
Ved modtagelse inspiceres ovnen for defekter.

12
A-A
C-C
A A
C
C
A=50mm / B=350
A=100mm / B=0
A
A
B
100,5°
Møblerings afstand
B
A-A
C-C
A A
C
C
A=50mm / B=350
A=100mm / B=0
A
A
B
100,5°
Møblerings afstand
B
Opstilling i et hjørne
Uisoleret røgrør
Indvendig afstand (A)
til ubrændbart (min)
Udvendig afstand (B)
til brændbart (min)
50 mm 350 mm
100 mm 0 mm
For eksempel:
Ved en afstand til ikke-brændbar væg på 50mm (A), skal afstanden til brændbar
væg/dørkarm være 350mm (B).
Møbleringsafstand fra frontglas min. 750 mm
Møbleringsafstand fra
frontglas min. 750 mm
Dansk RAIS/ attika - Brugermanual til Q-BE INDSATS

13
A-A
C-C
A A
C
C
A=50mm / B=350
A=100mm / B=0
A
A
B
100,5°
Møblerings afstand
B
For at guide den varme luft ud
af konvektionsristene, skal der
monteres en skrå og ikke brænd-
bar plade (f.eks. Fermacell) lige
over ristene. Konvektionshuller placeres lige
under skråpladen.
Afstand ramme til gulv kan
være min. 0 mm.
Afstand til loft kan
være min. 0 mm.
Air system med ø100
mm fleksslange.
Frihøjde over brandkammer min. 455 mm.
Dansk RAIS/ attika - Brugermanual til Q-BE INDSATS
Brændsel
Ovnen er testet iht. EN13240:2001, EN13240:2001/A2:2004 og NS 3058/3059 til forbrænding
af kløvet, tørt birk, og godkendt til løvtræ/nåletræ. Brændet skal have et vandindhold på 15-20
%
og en max. længde på 25 cm, når brændet står oprejst i brændkammeret.
Det giver både løbesod, miljøgener og en dårlig brændselsøkonomi at fyre med vådt træ. Ny-
fældet træ indeholder ca. 60-70 % vand, og er fuldstændig uegnet at fyre med. De skal regne
med, at nyfældet træ skal stå stakket til tørring i 2 år. Træ med en diameter på mere end 100
mm bør kløves. Uanset størrelse bør træet altid have mindst èn overflade uden bark.

14
Det er ikke tilladt at afbrænde lakeret, lamineret, imprægneret træ, træ med kunst-
stofbelægning, malet affaldstræ, spånplade, krydsfiner, husaffald, papirbriketter
og stenkul, da det ved afbrænding udvikler ildelugtende røg, der kan være giftig.
Ved afbrænding af ovenstående og ved større fyringsmængder end anbefalet, belastes ovnen
med en større varmemængde, hvilket medfører en højere skorstenstemperatur og en lavere
virkningsgrad. Derved kan ovn og skorsten beskadiges og garantien bortfalder.
Træets brændværdi hænger meget sammen med træets fugtighed. Fugtigt træ har lav brænd-
værdi. Jo mere vand træet indeholder - jo mere energi bruges der på at få det til at fordampe
og denne energi går tabt.
BRUG KUN ANBEFALEDE BRÆNDSLER
Den efterfølgende tabel viser brændværdien i forskellige træsorter, der har været lagret i 2 år,
og har en restfugtighed på 15-17 %.
Træsort Kg tørt træ pr. m3 I forhold til bøg/eg
Avnbøg 640 110%
Bøg og eg 580 100%
Ask 570 98%
Ahorn 540 93%
Birk 510 88%
Bjergfyr 480 83%
Gran 390 67%
Poppel 380 65%
1 kg træ giver samme varmeenergi uanset træsort.
1 kg bøg fylder blot mindre end 1 kg gran.
Dansk RAIS/ attika - Brugermanual til Q-BE INDSATS
Tørring og lagring
Træ kræver tid til at tørre. En korrekt lufttørring varer ca. 2 år.
Her følger nogle tips:
• Opbevar træet savet, kløvet og stablet på et luftigt, solrigt sted beskyttet mod regn (syd-
siden af huset er særdeles velegnet).
• Opbevar brændestablerne med en håndsbredde afstand, det sikrer at den gennemstrøm-
mende luft tager fugtigheden med ud.
• Undgå at dække brændestablerne med plastik, da det hindrer fugtigheden i at komme ud.
• Det er en god idè at tage brænde ind 2-3 dage før det skal bruges.

15
Automatisk regulering af forbrændingsluft (CleverAIR™)
Denne ovn er forsynet med et selvstændigt og selvregulerende luftspjæld.
Derfor er der ingen spjældhåndtag. Der skal kun placeres tørt træ som antændes.
CleverAIR™ teknikken overtager resten.
Primærluft er den forbrændingsluft der tilsættes den primære forbrændingszone i bunden
af brændkammeret, dvs. brændets glødelag. Denne luft, som er kold, bruges kun i
optændingsfasen.
Sekundærluft er den luft, der tilsættes i gasforbrændingszonen, dvs. luft som medvirker til
forbrænding af pyrolysegasserne (forvarmet luft der bruges til rudeskyl og forbrænding).
Denne luft trækkes ind gennem spjældet og forvarmes via sidekanalen og sendes ud som
varm skylleluft til ruden. Denne varme luft skyller ned langs ruden og holder den fri for sod.
Tertiærluften bagerst i brændkammeret foroven (2 hulrækker) sikrer en forbrænding af
de sidste gasrester, inden de ledes op i skorsten.
Pilotdysene er placeret i bunden af både bagpladen og forrest i brændkammeret. De
medvirker til, at der altid er ilt og høj temperatur i glødelaget. Det giver en hurtig opstart
ved påfyldning og reducerer risikoen for at ilden går ud.
CleverAIR™ sikrer i enhver brændfase for en optimal luftblanding og en ren forbrænding.
Takket være bimetal forbrændingsautomatikken er en forkert betjening udelukket.
Ovnen har behov for permanent og tilstrækkelig med luft for at kunne fungere sikkert og
effektivt. Der kan installeres permanent lufttilførsel i rummet til ovnens forbrændingsluft.
Denne lufttilførsel bør under ingen omstændigheder være lukket under drift.
Ventilation
Der må ikke være et udsugningsanlæg/emhætte (køkken) i samme rum som ovnen, da
dette kan medføre at ovnen afgiver røggasser ind i lokalet.
Dansk RAIS/ attika - Brugermanual til Q-BE INDSATS

16
Førstegangsoptænding
En forsigtig start betaler sig. Begynd med et lille bål, så brændeovnen kan tilvænnes den høje
temperatur. Dette giver den bedste start og eventuelle skader undgås.
Vær opmærksom på, at der kan fremkomme en ejendommelig, men ufarlig lugt og røg-
udvikling fra ovnens overflade under den første optænding. Det er fordi maling og materiale
skal hærde, men lugten forsvinder hurtigt - sørg for kraftig udluftning, gerne gennemtræk.
Under denne proces skal De være påpasselig med ikke at berøre de synlige flader/glas (meget
varme!), og det anbefales at De jævnligt åbner og lukker lågen for at forhindre lågens pakning
i at klæbe fast.
Desuden kan ovnen under opvarmning og nedkøling give såkaldte “kliklyde”, dette skyldes de
store temperaturforskelle materialet udsættes for.
Brug aldrig nogen form for flydende brændstof til optænding eller for at holde ilden ved lige.
Man risikerer en eksplosion.
Når ovnen har stået ubrugt i nogen tid, brug da samme fremgangsmåde som ved førstegangs-
optænding.
Optænding og påfyldning
OBS! Hvis airsystem er tilsluttet, skal ventilen være åben.
RAIS/
attika foreslår følgende optændingsmetode: Se fotos på næste side.
• Lågen åbnes helt til den er låst i åben stilling.
• Start med at placere ca. 1,1kg træ (4 stk. kløvet til pindebrænde) oprejst i brænd-
kammeret (foto 1). Læg 3 optændingsblokke eller lignende i bunden tæt ved træet.
• Bålet tændes (foto 2+3)
• Luk lågen og sæt den på klem - træk i lågehåndtaget (foto 4).
• Når ilden har godt fat i optændingspindene lukkes lågen helt (efter ca. 5min.,
afhængig af trækforhold i skorsten).
• Når de sidste flammer er slukket og der er et pænt glødelag (foto 5), påfyldes
2 stk. træ (ca. 1½ kg) efter ca. 15-20 min (foto 6).
• Lågen lukkes helt i.
• Hvis det er nødvendigt kan lågen holdes åben få minutter for at få ‘gang’ i ilden
(foto 7).
Dansk RAIS/ attika - Brugermanual til Q-BE INDSATS

17
2
13
4 5 6
7
Dansk RAIS/ attika - Brugermanual til Q-BE INDSATS

18
Kontrol
Tegn på at brændeovnen fyrer korrekt:
• asken er hvid
• væggene i brændkammeret er fri for sod
Konklusion: Træet er tilstrækkeligt tørt.
OBS!
Hvis bålet er brændt for langt ned (for lille et glødelag), kan der gå længere tid for at få
bålet i gang igen.
Når der fyres bør røgen ud af skorstenen være næsten usynlig, blot ses en ’flimmer’ i luften.
Når der påfyldes, skal lågen åbnes forsigtigt for at undgå røgudslag. Fyld aldrig træ på,
mens det brænder i ovnen.
RAIS anbefaler, at man påfylder 1-2 stk. træ - ca. 1-1½ kg - indenfor 46 minutter
(intermitterende drift).
OBS!
Hold ovnen under skærpet opsyn under optænding.
Under anvendelse skal lågen altid holdes lukket.
Dansk RAIS/ attika - Brugermanual til Q-BE INDSATS

19
Advarsel
Hvis brændet kun ulmer eller ryger, og der tilføres for lidt luft, udvikles der
uforbrændte røggasser.
Røggas kan antændes og eksplodere. Det kan give skader på materiel og i
værste fald på personer.
Luk aldrig helt for lufttilførslen, når der tændes op i ovnen.
Hvis der kun er få gløder tilbage,
skal der tændes op forfra. Hvis man
bare lægger brænde på tændes bålet
ikke, derimod udvikles der uforbrændte
røggasser.
Her er der lagt træ på et for lille glø-
delag, og der tilføres for lidt luft - røg-
udvikling begynder.
Undgå meget kraftig røgudvikling -
fare for røggaseksplosion.
Ved meget kraftig røgudvikling, åbn
luftspjældet helt, samt eventuel låge
på klem eller tænd op forfra.
Advarsel
Hvis brændet kun ulmer eller ryger, og der tilføres for lidt luft, udvikles der
uforbrændte røggasser.
Røggas kan antændes og eksplodere. Det kan give skader på materiel og i
værste fald på personer.
Luk aldrig helt for lufttilførslen, når der tændes op i ovnen.
Hvis der kun er få gløder tilbage,
skal der tændes op forfra. Hvis man
bare lægger brænde på tændes bålet
ikke, derimod udvikles der uforbrændte
røggasser.
Her er der lagt træ på et for lille glø-
delag, og der tilføres for lidt luft - røg-
udvikling begynder.
Undgå meget kraftig røgudvikling -
fare for røggaseksplosion.
Ved meget kraftig røgudvikling, åbn
luftspjældet helt, samt eventuel låge
på klem eller tænd op forfra.
Advarsel
Hvis brændet kun ulmer eller ryger, og der tilføres for lidt luft, udvikles der
uforbrændte røggasser.
Røggas kan antændes og eksplodere. Det kan give skader på materiel og i
værste fald på personer.
Luk aldrig helt for lufttilførslen, når der tændes op i ovnen.
Hvis der kun er få gløder tilbage,
skal der tændes op forfra. Hvis man
bare lægger brænde på tændes bålet
ikke, derimod udvikles der uforbrændte
røggasser.
Her er der lagt træ på et for lille glø-
delag, og der tilføres for lidt luft - røg-
udvikling begynder.
Undgå meget kraftig røgudvikling -
fare for røggaseksplosion.
Ved meget kraftig røgudvikling, åbn
luftspjældet helt, samt eventuel låge
på klem eller tænd op forfra.
Hvis der kun er få gløder tilbage,
skal der tændes op forfra.
Hvis man bare lægger brænde på, tændes
bålet ikke, derimod udvikles der uforbrændte
røggasser.
Her er der lagt træ på et for lille
glødelag, og der tilføres for lidt luft -
røgudvikling begynder.
Undgå meget kraftig røgudvikling
- fare for røggaseksplosion.
Ved meget kraftig røgudvikling, åbn
låge eller tænd op forfra.
Advarsel!!
Hvis brændet kun ulmer eller ryger, og der tilføres for lidt luft, udvikles der uforbrændte r
øggasser.
Røggas kan antændes og eksplodere. Det kan give skader på materiel og i værste fald
personer.
Billedeksempler
Dansk RAIS/ attika - Brugermanual til Q-BE INDSATS

20
Rengøring og pleje
Brændeovn og skorsten skal tilses af en skorstensfejer 1 gang om året. Ved rengøring
og pleje skal ovnen være kold
Er glasset tilsodet:
• Rengør glasset regelmæssigt og kun når ovnen er kold, ellers brænder soden sig fast.
• Fugt et stykke papir eller avis, dyp det i asken og gnid på det tilsodede glas.
• Gnid efter med et stykke papir og glasset bliver rent.
• Alternativt bruges glasrens, som købes hos din RAIS forhandler.
Udvendig rengøring foretages med en tør blød klud eller en blød børste. Inden en ny fyrings-
sæson skal skorsten og røggasforbindelsesstykket altid kontrolleres for blokering.
Efterse ovnen udvendigt og indvendigt for skader, specielt pakninger og de varme-
isolerende plader (vermiculit).
Vedligeholdelse/reservedele
Særligt bevægelige dele nedslides ved hyppig anvendelse. Dørpakninger er også sliddele.
Der må kun anvendes originale reservedele.
Efter endt varmeperiode anbefaler vi at der foretages service af forhandleren.
Brændkammerforing
Brændkammerforingen beskytter brændeovnens korpus mod varmen fra ilden. De store
temperatursvingninger kan forårsage ridser i foringens plader, der dog ikke påvirker brænde-
ovnens funktionsdygtighed. De skal først udskiftes, når de efter adskillige års anvendelse
begynder at smuldre.
Foringens plader er kun lagt eller stillet ind i brændeovnen, og kan dermed uden problemer
udskiftes af dig eller din forhandler.
Bevægelige dele
Dørhængsler og dørlåsen skal smøres efter behov.
Vi anbefaler, at vores smørespray udelukkende bruges, da anvendelsen af andre produkter
kan føre til dannelse af lugt og restprodukter.
Kontakt din forhandler for at få smøremidlet.
Rengøring af brændkammer
Asken skrabes ud af ovnen efter behov og tømmes i en ikke brændbar beholder indtil
den er afkølet. Bortskaffelse af aske sker ved almindelig dagrenovation.
HUSK!
• tøm aldrig brændkammeret helt for aske
• bålet brænder bedst ved et lille askelag.
Dansk RAIS/ attika - Brugermanual til Q-BE INDSATS
