Raita HS Bio User manual

© Raita Environment 2020
SUOMI 1-6
SVENSKA 7-12
ENGLISH 13-18
Raita HS BioMANUAL

© Raita Environment 2020
Asennus, yleistä
Toimituksen sisältö, lisälaitteet
Putkiliitännät, ilmanvaihto
Asennustavat
Käyttäminen, yleistä
Huoltaminen, suodattimen puhdistus
Kiitos, että valitsit HS Bio puhdistamon puhdistamaan
jätevesiä. Vaikka se on helppo asentaa ja ylläpitää, on
tärkeää lukea nämä ohjeet etukäteen. Silloin asennus sujuu
hyvin.
Noudattamalla näitä asennusohjeita puhdistamo asennetaan
oikein ja se toimii ilman ongelmia.
Suurin osa ohjeistamme löytyy myös verkkosivuiltamme,
katso linkkiä: (https://raita.com/domestic/hs.htm)
Sieltä löydät tietoa:
- Puhdistustehokkuudesta
- Tekniset piirustukset
- Asennusohjeet
- Huolto- ja käyttöohjeet
Lisätietoja saat ottamalla yhteyttä meihin -
[email protected] tai paikalliselta
yhteistyökumppaniltamme.
Jos sinulla on kysyttävää, ja et löydä vastauksia näistä
ohjeista, soita numerosta [phone] /Raita huolto
saadaksesi lisätietoa.
Asennus, yleistä
SUOMISVENSKAENGLISH
Raita HS Bio
MANUAL - ASENNUS SUOMI
1 (18)

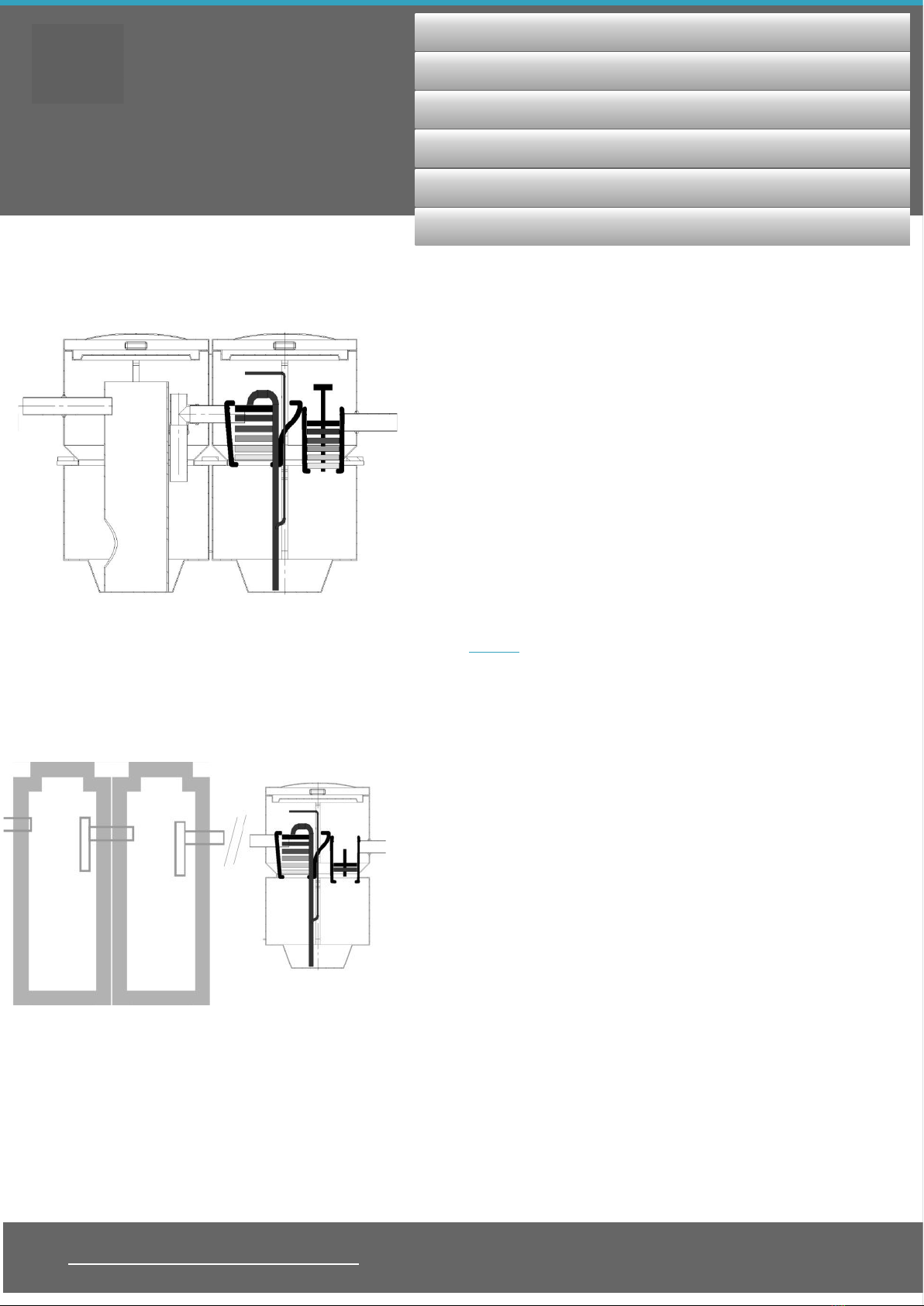

HS Bio
(Valmis puhdistampaketti sisältää saostuskaivot)
1000l / 24 h - 300 l / h
HS Bio sa
(Saneerausmalli, asennetaan saostuskaivojen jälkeen)
1000 l / 24 h - 300 l / h
(18)

© Raita Environment 2020
Asennus, yleistä
Toimituksen sisältö, lisälaitteet
Putkiliitännät, ilmanvaihto
Asennustavat
Käyttäminen, yleistä
Huoltaminen, suodattimen puhdistus
HS Bio - toimituksen sisältö:
1) Kaivot. tekninen osa valmiina, ilmapumppu
2) Bio suodattimet kaivoon asennettuna
3) Käyttöohjeet ja asennuskuvat
4) Pakattuna muovikelmuun
Mahdollisia lisälaitteita HS Bio
järjestelmään:
Lisälaitteiden asennusohjeet niiden toimituksissa.
(lisäsuodatinyksiköt, eristepaketit, lämmityspaketit,
korotusosat, saostuskaivot, pumppaamot,
imeytyskaivot, näytteenotto, jakokaivot jne.)
Kts mitoitus- ja mittatiedot kts linkki
(https://raita.com/domestic/hs.pdf)
SUOMI
2 (18)
Raita HS Bio
MANUAL - ASENNUS
(18)

© Raita Environment 2020
Asennus, yleistä
Toimituksen sisältö, lisälaitteet
Putkiliitännät, ilmanvaihto
Asennustavat
Käyttäminen, yleistä
Huoltaminen, suodattimen puhdistus

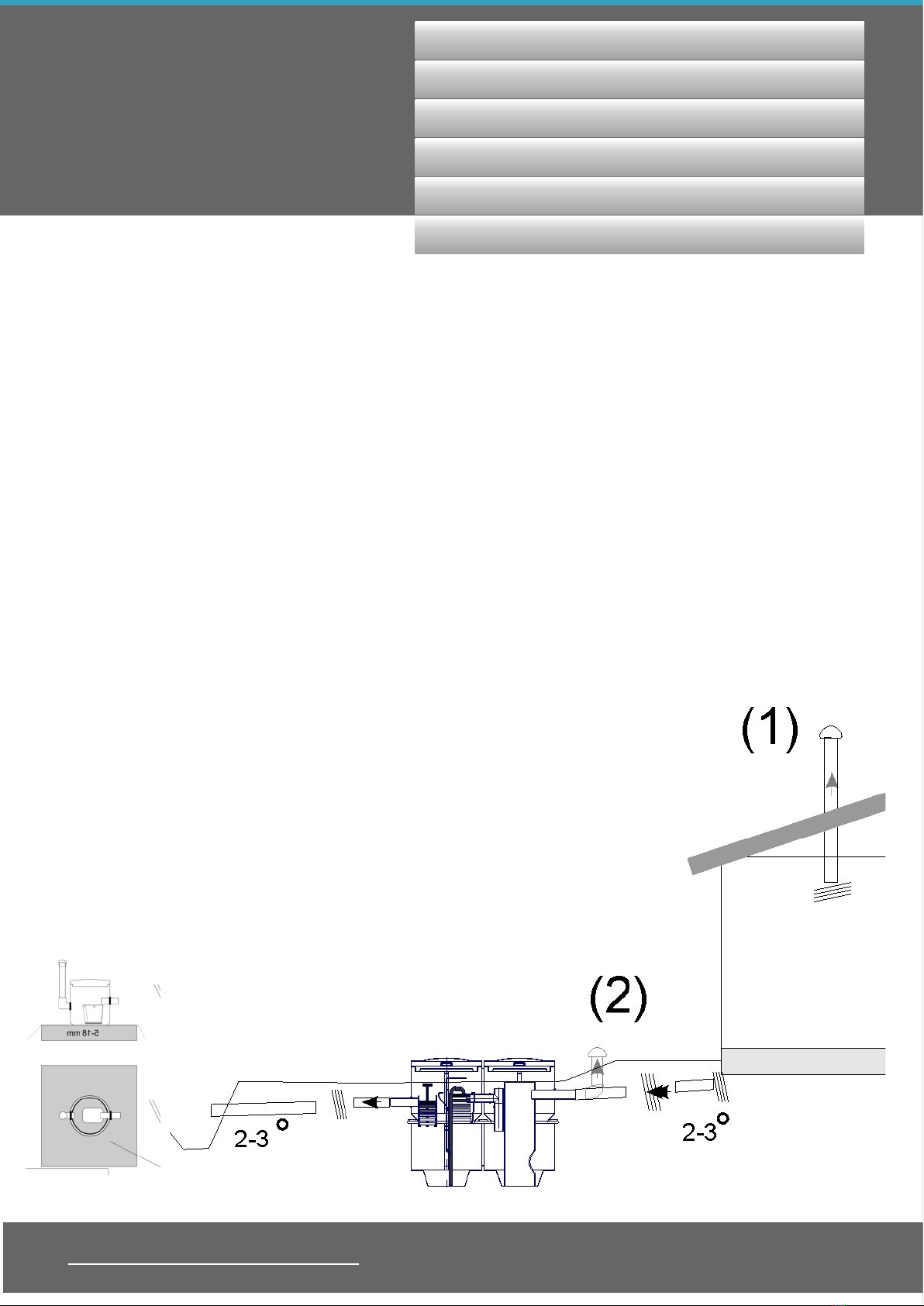

Putkiliitännät, ilmanvaihto
Kiinteistön ”harmaa vesi” viemäriputki liitetään HS Bio:n tuloliitäntään
(D110 mm). HS Bio:n lähtevä liitos on D110 mm. Laitteelta poistuva vesi
johdetaan näytteenottokaivon kautta avo-ojaan tai imeytyskaivon kautta
maahan.
Jos kiinteistöllä on viemärituuletus (1) rakennuksen katolle, tapahtuu
ilmanvaihto sen kautta, jos ei tehdään tuloviemäristä ilmastointihaara (2)
maanpinnalle.
Myös tuleva ilma HS Bio -järjestelmään tarvitaan putkilinjan päästä (avoin
oja) tai maahanimeytyskaivosta (3).
SUOMI
3 (18)
Raita HS Bio
MANUAL - ASENNUS
(3)
(3)
(18)

© Raita Environment 2020

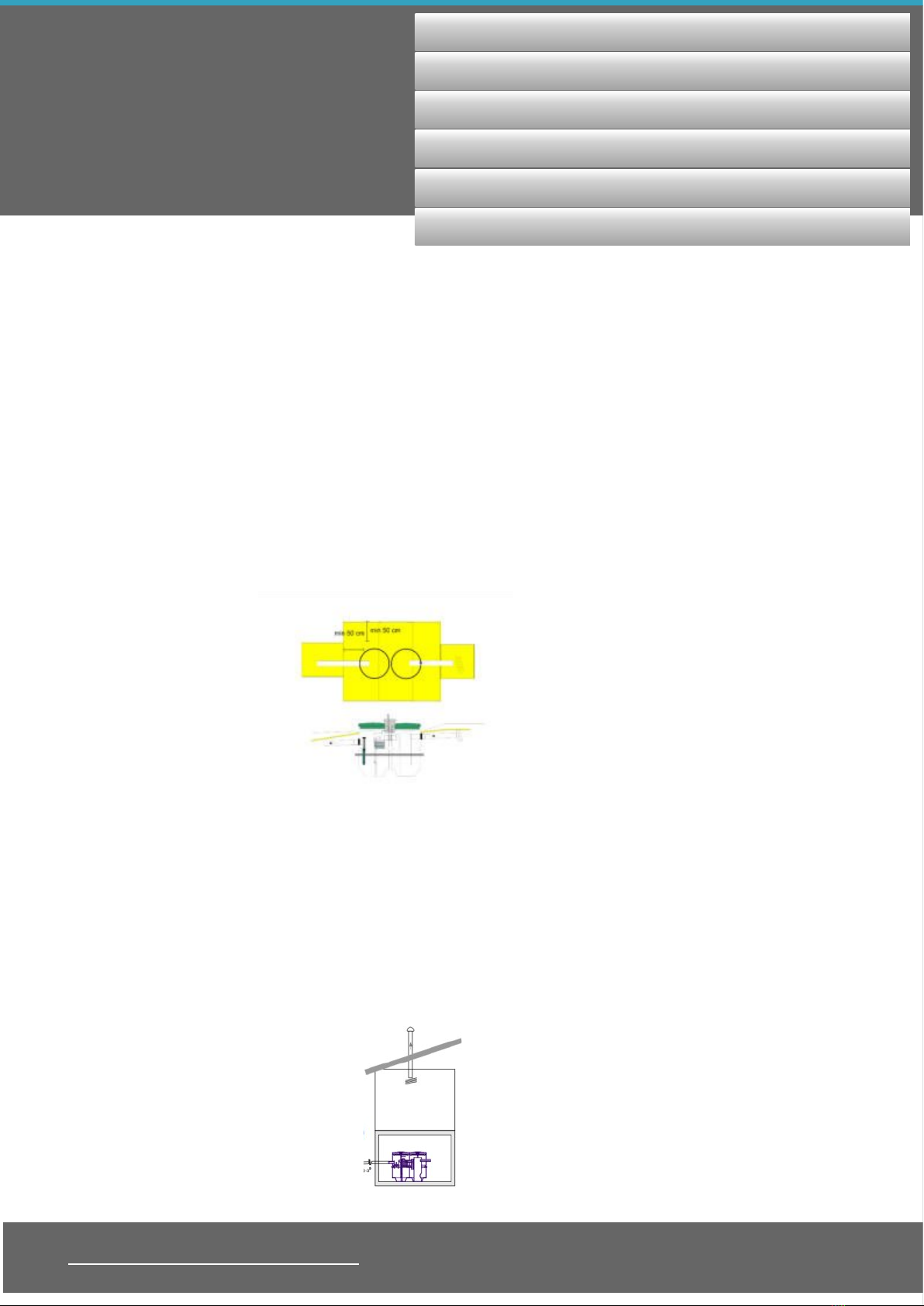

Asennustavat; maahan, lämpöeristys, rakennuksen sisään asentaminen
1. Asennus maahan:
HS puhdistamo asennetaan yleensä maahan . Puhdistamo suojataan jäätymiseltä eristämällä kaivanto vaakatasoon
asennetulla lämpöeristyslevyllä.
Maahan asennettaessa ankkuroidaan puhdistamo ankkurointi kehyksellä ja tarvittaessa ankkurointikankailla.
Asennus, yleistä
Toimituksen sisältö, lisälaitteet
Putkiliitännät, ilmanvaihto
Asennustavat
Käyttäminen, yleistä
Huoltaminen, suodattimen puhdistus
SUOMI
4 (18)
Raita HS Bio
MANUAL - ASENNUS
(18)
2. Asennus maan päälle, rakennuksen sisälle (esimerkiksi erilliseen rakennukseen tai kellariin):
HS Bio puhdistamo voidaan myös asentaa esimerkiksi kellariin tai erilliseen sisätilaan.

© Raita Environment 2020

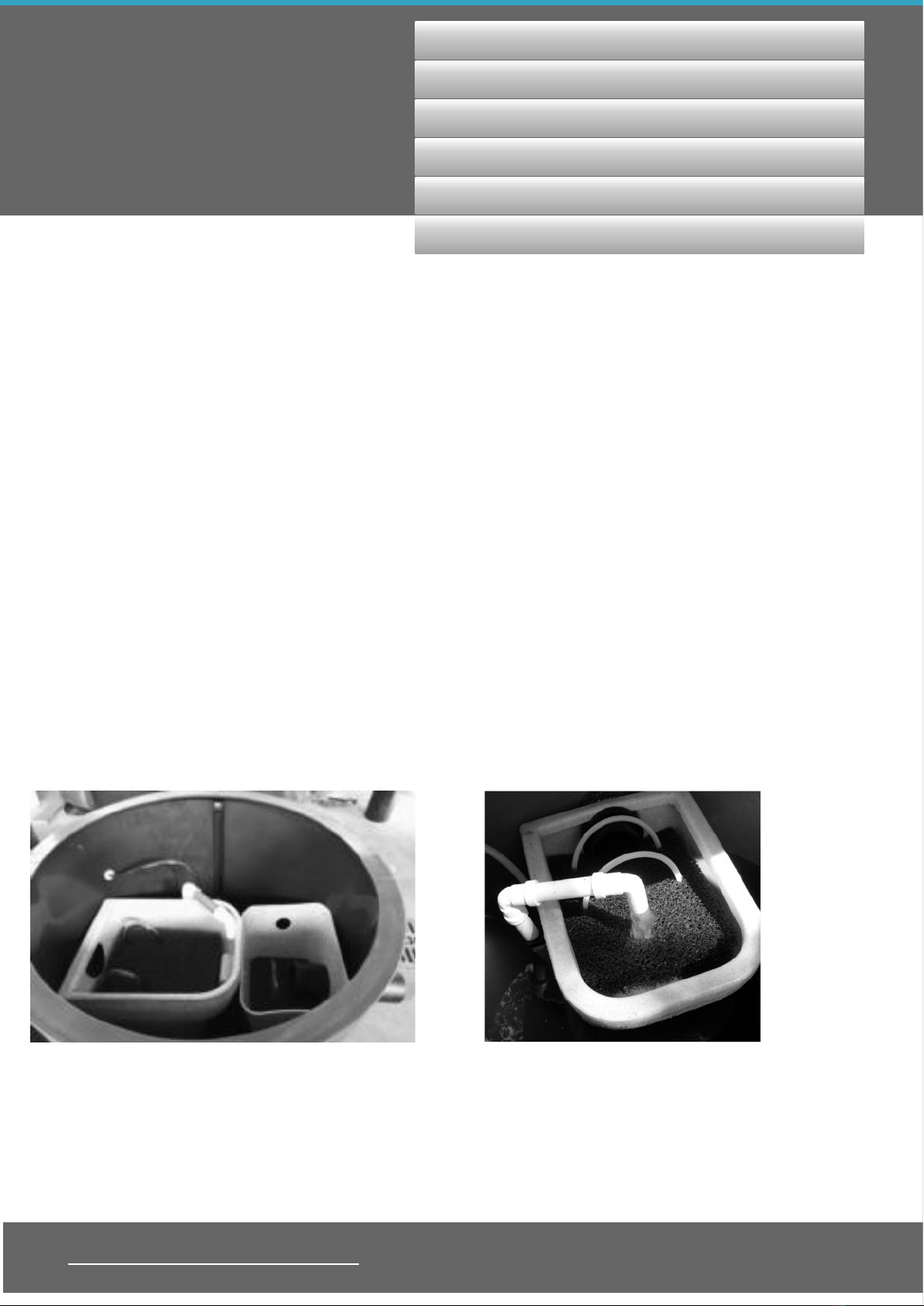

Käyttäminen, yleistä
Hoidon laiminlyönti saattaa aiheuttaa puhdistamon vajavaista toimintaa ja puutteellista jätevesien puhdistusta. Tämän
seurauksena kiinteistön jätevedet voivat saastuttaa ympäristöä ja pohjavesiä, aiheuttaa vakavia terveyshaittoja, levittää
tauteja ja epämiellyttäviä hajuja.
”Harmaata” jätevettä syntyy käytettäessä vettä kylpyammeessa, suihkussa, keittiössä ruuanlaiton yhteydessä, astioiden
tiskauksessa sekä pesukoneissa. Yksi asukas tuottaa ”harmaata” jätevettä noin 40 -100 litraa päivää kohden. Jätevesi
koostuu liuonneista orgaanisista ja epäorgaanisista, mikro-organismeista. Jäteveden johtaminen pintavesiin,
pohjaveteen sekä maaperään johtaa ympäristö- ja terveysriskeihin.
Lisäksi on huolehdittava, ettei puhdistamoon johdeta mitään puhdistamon toimintaa haittaavia aineita, kuten lääkkeitä,
tupakan natsoja, siteitä, vaippoja,kondomeja, suuria määriä maitoa tai rasvoja, putkenaukaisu aineita, klooria,
antibakteerisia pesuaineita, liuottimia, öljyä, maalia tai muita ongelmajätteitä.
Asennus, yleistä
Toimituksen sisältö, lisälaitteet
Putkiliitännät, ilmanvaihto
Asennustavat
Käyttäminen, yleistä
Huoltaminen, suodattimen puhdistus
SUOMI
5 (18)
Raita HS Bio
MANUAL - KÄYTTÄMINEN
(18)

© Raita Environment 2020
Huoltaminen, saostuskaivojen tyhjentäminen, suodattimien puhdistus
Tarkistus;
HS Bion suodattimien kunto kannattaa tarkastaa määräajoin kerran kuukaudessa. Tyhjennä ylijäämälietettä ja rasvaa 1.
kaivoista (saostuskaivot) tarvittaessa (vähintään kerran vuodessa). Tarkista mikrobikasvusto määrä suodattimissa.
Kuinka korkealle vesi on ollut puhdistamossa, näet veden korkeimman pinnan merkeistä prosessisäiliön seinästä. 400
käyttöpäivän jälkeen, tai jos vedenpinta prosessikaivossa on ollut korkeammalla suosittelemme suodattimien
puhdistamista. Jos vesi on noussut hetkellisesti, täytyy suodattimet puhdistaa.
Huolto;
Sakokaivojen huolto- loka-autolla tai SAV lietekuivaimella.
Suodattimien huolto: Biokasvustoa poistetaan harjaamalla ylösnostetut suodattimet esim. kompostin tai jäteastian
päällä.Suodatinelementit nostetaan (1) ylös ja ne puhdistetaan (2) harjaamalla kasvusto suoraan kompostiin.
Elementeistä puhdistettava voidaan jäte kompostoida. Suodatipaketti vaihdetaan 10-15 vuoden välein uuteen. Vanhat
suodattimet voidaan hävittää polttamalla (energiajätettä).
Asennus, yleistä
Toimituksen sisältö, lisälaitteet
Putkiliitännät, ilmanvaihto
Asennustavat
Käyttäminen, yleistä
Huoltaminen, suodattimen puhdistus
SUOMI
6 (18)
Raita HS Bio
MANUAL - KÄYTTÄMINEN
(18)
Jos Biobox XL:ään on liitetty esikäsittelyn tehostamiseksi saostuskaivo, on se tyhjennettävä lietteestä ja rasvasta
vähintään kerran vuodessa. Saostuskaivomallit, joissa on iso avoin kansi (100l, 250 l , 800 l, 1200 l) voidaan myös
puhdistaa poistamalla rasva pinnasta kaapimalla (ja kompostoimalla), saostuskaivomallit, joissa pienet kannet ja suljetut
osastot (450l, 1300 l, 2000 l) tankkiautolla tai RAITA SAV lietteen kuivatusvaunulla.
Suodatinelementit tulee vaihtaa noin 10-15 vuoden käytön jälkeen. Käytetty suodatin elementti voidaan
polttaa (poltettavaa jätettä).
Ilmapumpun suodatin puhdistetaan kerran vuodessa.
Ilmapumpun kumikalvot vaihdetaan kerran 2:ssa
vuodessa.

© Raita Environment 2020
7 (18)
Installation, allmänt
Leveransinnehåll, tillbehör
Röranslutningar, ventilation
Installations möjligheter
Användning, allmänt
Kontroll, service, att rena filtrarna
SVENSKA
Tack för att du valde HS Bio för att rengöra ditt avlopp.
Fast den är lätt att installera och underhålla, är det viktingt
att läser genom dessa instruktioner för att allt går väl.
Genom att följa dessa installationsinstruktioner, blir
minirenaren rätt installerad och fungerar utan problem.
Det mesta informationen av HS Bio reningsverks teknik,
användning, service har vi samlat i vår internetsida, se
länken: (https://raita.com/domestic/hs.htm
Där hittar du bland annat information om:
- Rengöringseffektiviteten
- Tekniska ritningar
- Installationsinstruktioner
- service och användnings instruktioner
För ytterlig info är du välkommen att kontakta oss -
[email protected] eller vår lokala samarbetspartner
Installation, allmänt
SUOMISVENSKAENGLISH
Raita HS Bio
MANUAL - INSTALLATION
(18)

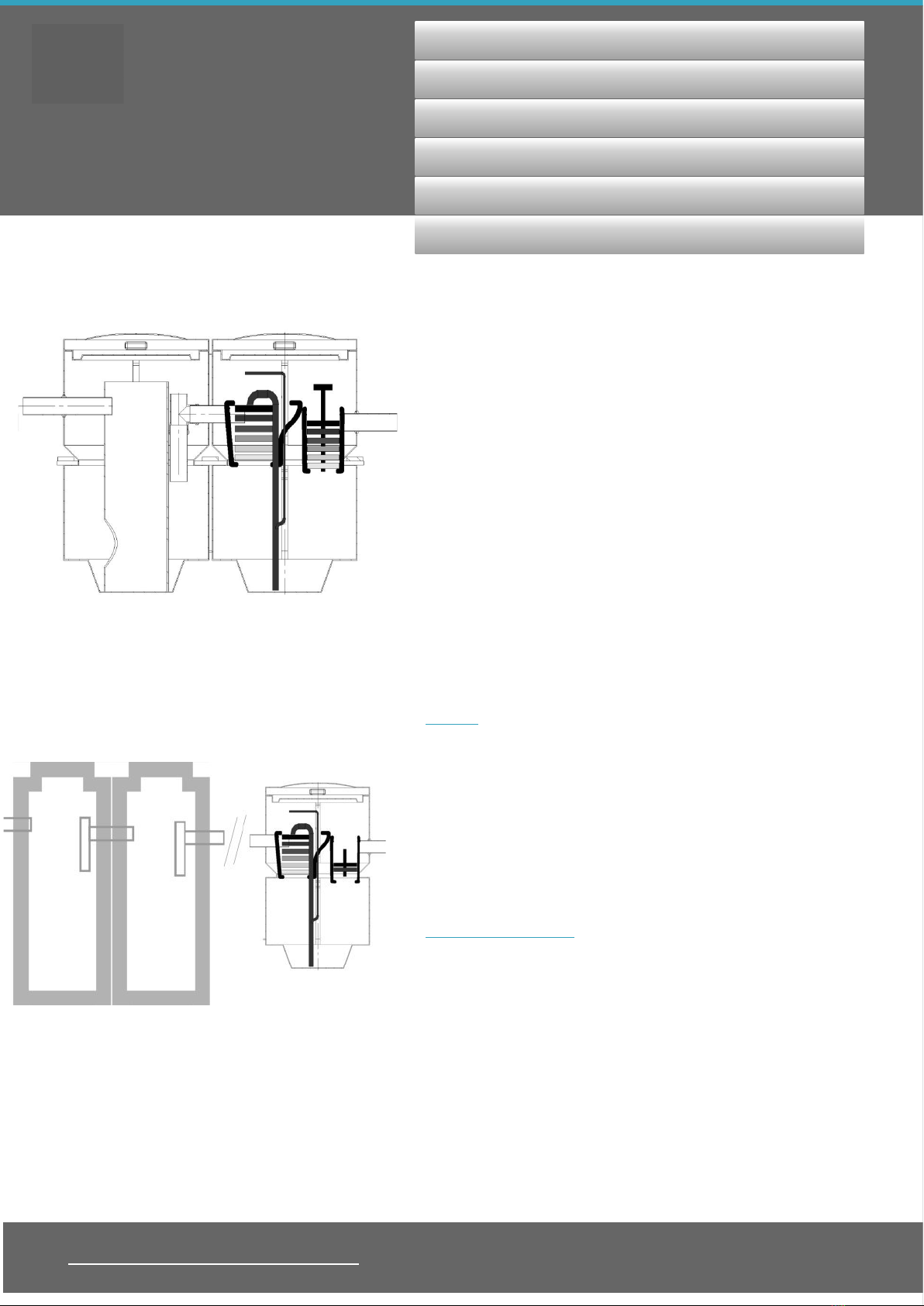

HS Bio
(Komplett HS Bio paket, inkluderar slamavkiljarbrunnar)
1000l / 24 h - 300 l / h
HS Bio sa
(Saneringsmodell, installeras efter befintliga slamavkiljare)
1000 l / 24 h - 300 l/ h

© Raita Environment 2020
8 (18)
SVENSKA
Installation, allmänt
Leveransinnehåll, tillbehör
Röranslutningar, ventilation
Installations möjligheter
Användning, allmänt
Kontroll, service, att rena filtrarna
Raita HS Bio
MANUAL - INSTALLATION
(18)

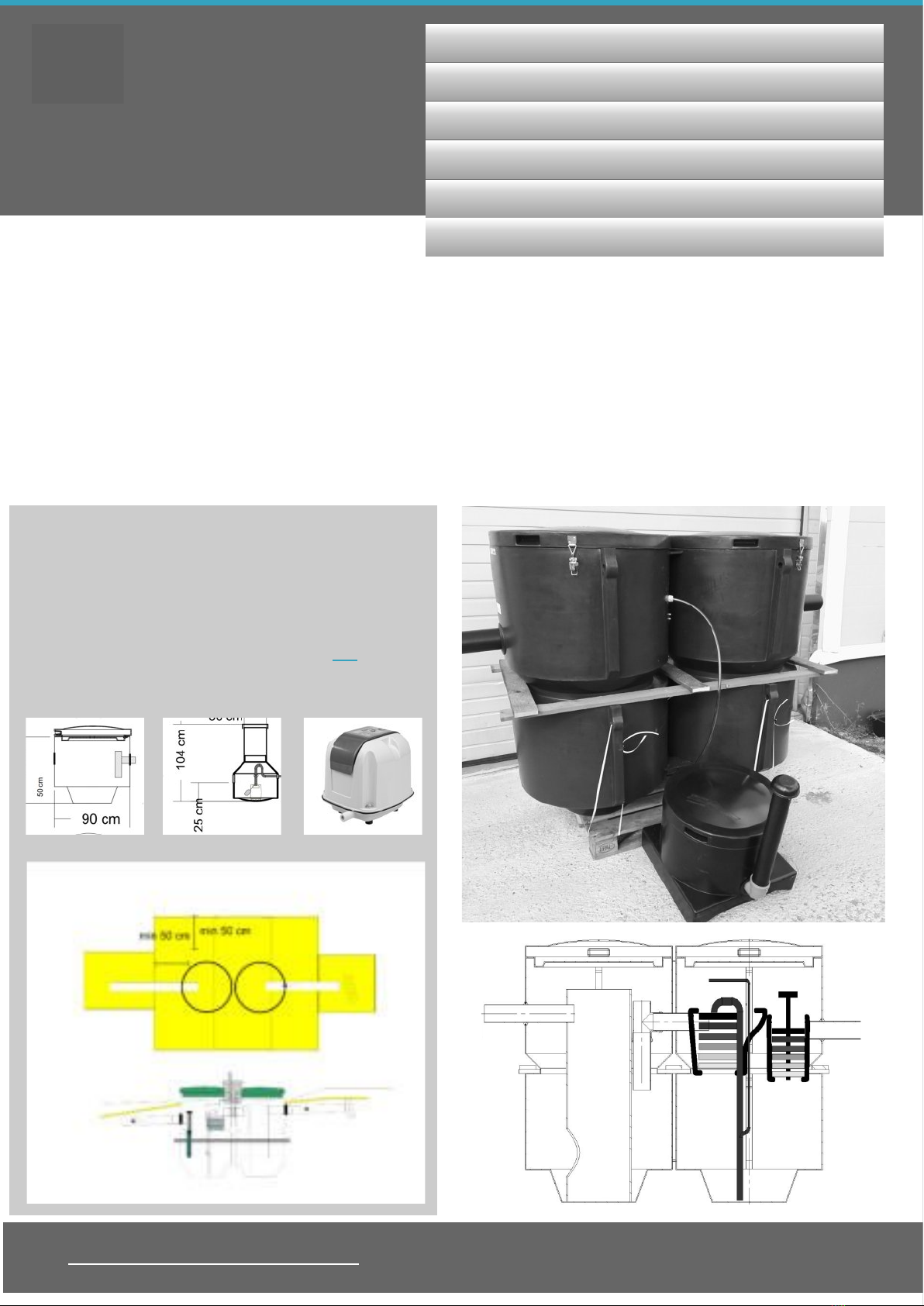

HS Bio - leveransens innehåll:
1) Tankar. teknisk utrymme, luftpump
2) Biofilter installerade i processtanken
3) Bruksanvisning och installationsritningar
4) Förpackad
Möjliga tillbehör för HS Bio-
systemet:
Installationsinstruktioner för tillbehör i deras
leveranser.(ytterligare filterenheter, isolerings-
förpackningar, värmepaket, förlängningsdelar,
slamavkiljare, pumpstationer etc.)
Se dimensionerings- och måttdata länki
(https://raita.com/domestic/hs.pdf)

© Raita Environment 2020
9 (18)
SVENSKA
Raita HS Bio
MANUAL - INSTALLATION
(18)
Installation, allmänt
Leveransinnehåll, tillbehör
Röranslutningar, ventilation
Installations möjligheter
Användning, allmänt
Kontroll, service, att rena filtrarna

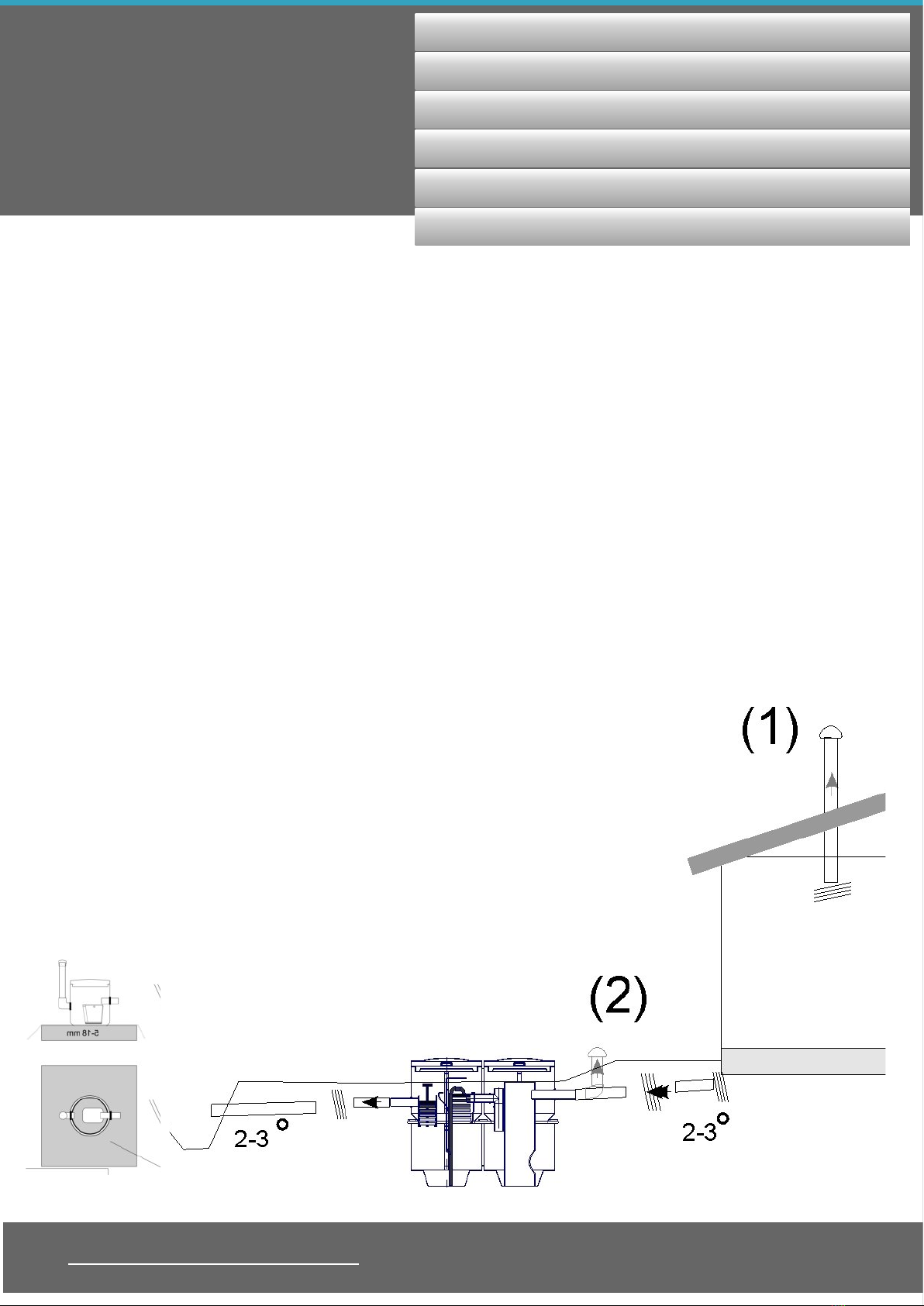

Röranslutningar, ventilation
Fastighetens avloppsrör för grått vatten (BDT) anslutas till HS Bio-inloppet
(D110 mm). HS Bios utgående anslutning är D110 mm. Vattnet som lämnar
enheten leds genom provtagningsbrunnen till den öppna diket eller genom
infiltreringbrunnen till marken.
Om fastigheten har avloppsventilation (1) på byggnadens tak, kommer
ventilationen att ske genom den, om inte kopplas det ett rör för ventilation i
det inkommande avloppsröret (2) till ytan.
Inkommande ventilation för HS Bio-systemet krävs också, från ändan av
rörledningen (till öppen dike) eller från en infiltreringsbrunn (3).
(3)
(3)

© Raita Environment 2020
10 (18)
SVENSKA
Raita HS Bio
MANUAL - INSTALLATION
(18)
Installation, allmänt
Leveransinnehåll, tillbehör
Röranslutningar, ventilation
Installations möjligheter
Användning, allmänt
Kontroll, service, att rena filtrarna

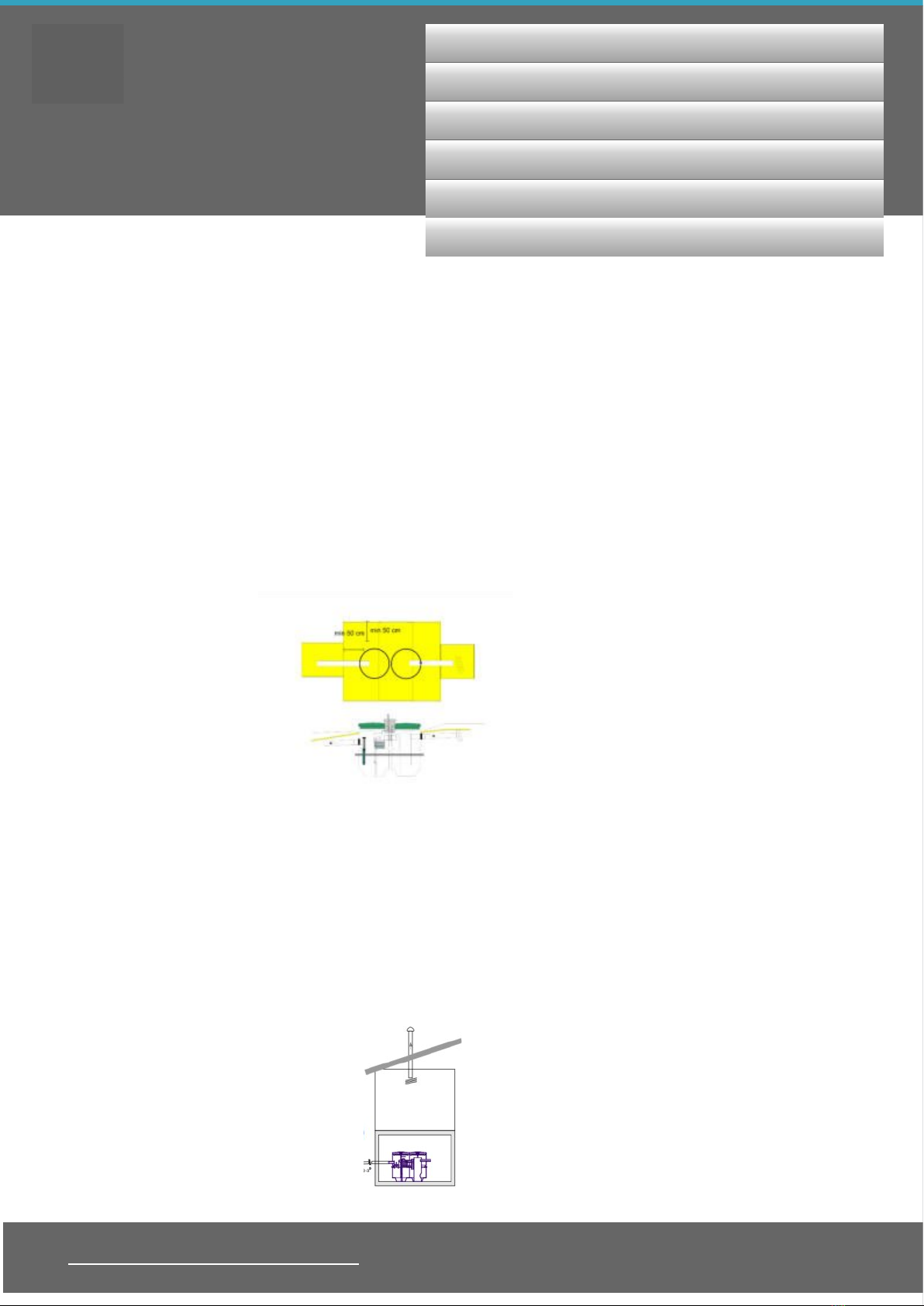

Installation; in i marken, värmeisolering, installation inuti byggnaden
1. Installation i marken, värmeisolering:
HS Bio anläggningen installeras vanligtvis in i marken. Reningsanläggningen måste skyddas från frysning genom att
isolera det med ett horisontellt installerade värmeisoleringsskivor.
När den installeras i marken måste den förankras med en ramen runt reningsverket och, vid behov, med
förankringsdukar vilka kommer med i leveransen.
2. Installationinuti en byggnad (t.ex. i en separat byggnad eller i källaren):
HS Bio anläggningen kan också installeras, till exempel i en källare eller i en separat byggnad.

© Raita Environment 2020
11 (18)
SVENSKA

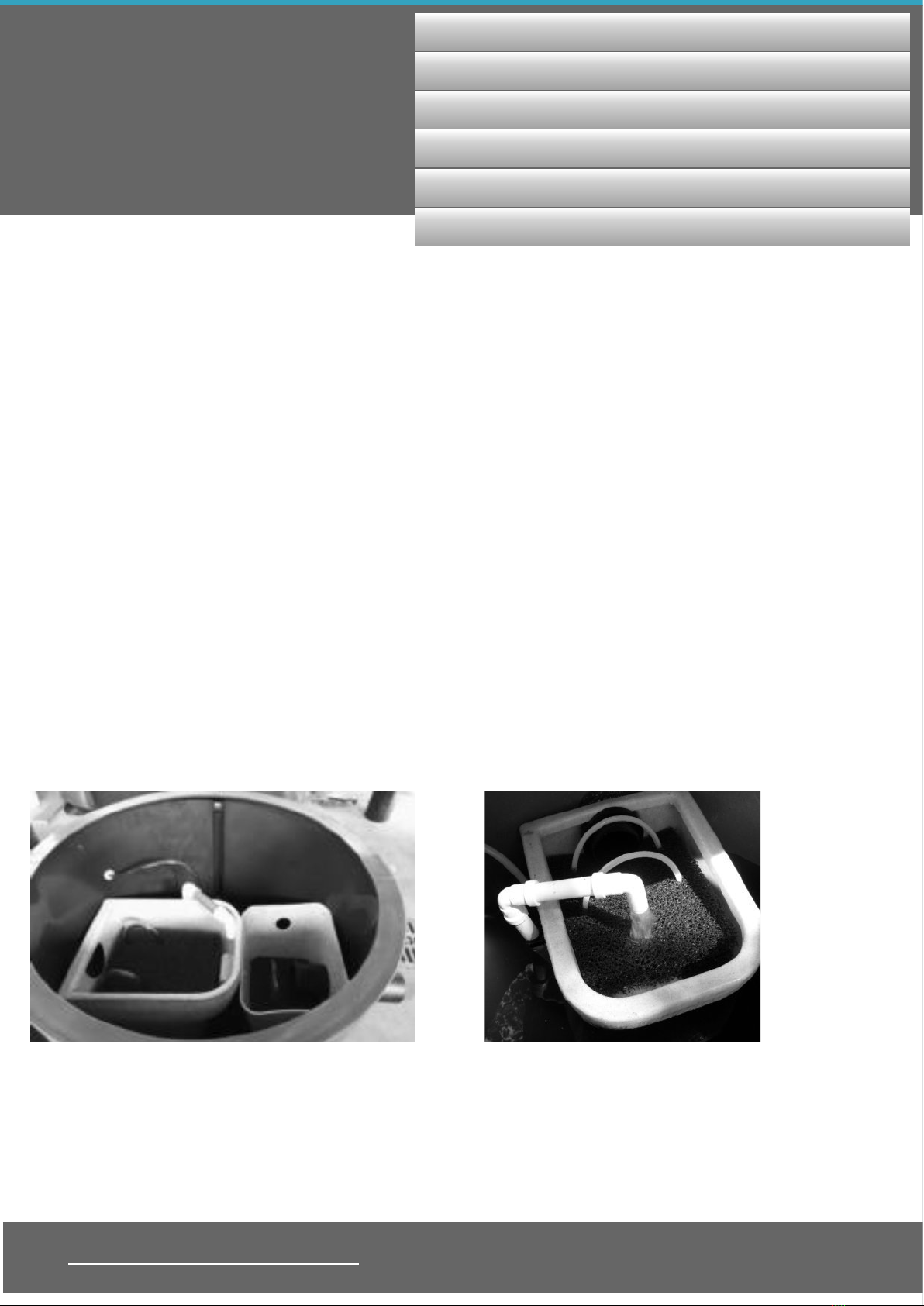

Användning, allmänt
Försumning av skötseln kan orsaka att HS Bio renare fungerar bristfälligt och att avloppsvattnet renas ofullständigt. Som
ett resultat av detta kan fastighetens avloppsvatten förorena miljön och grundvattnet, orsaka allvarliga hälsorisker, sprida
sjukdomar och obehagliga lukter.
BDT avlopp uppkommer när man använder vatten i badkaret, i duschen, i köket i samband med matlagning, vid diskning
samt för tvättmaskinen. En invånare producerar cirka 40-100 BDT vatten per dag.
Avloppsvattnet består mesta dels av lösta organiska och oorganiska ämnen, organisk belastning (BOD). Om man leder
ut avloppsvattnet i ytvattnet, grundvattnet eller marken medför det miljöoch hälsorisker.
Man måste se till att inga ämnen som kan skada BioBox XL renares funktion kommer in i systemet, såsom mediciner,
cigarrettfimpar, bindor, blöjor, kondomer, stora mängder mjölk eller fett, propplösare, klor, antibakteriella tvättmedel,
lösningsmedel, oljor, målarfärg eller annat problemavfall.
Raita HS Bio
MANUAL - ANVÄNDNING
(18)
Installation, allmänt
Leveransinnehåll, tillbehör
Röranslutningar, ventilation
Installations möjligheter
Användning, allmänt
Kontroll, service, att rena filtrarna

© Raita Environment 2020
12 (18)
SVENSKA
Raita HS Bio
MANUAL - ANVÄNDNING
(18)
Installation, allmänt
Leveransinnehåll, tillbehör
Röranslutningar, ventilation
Installations möjligheter
Användning, allmänt
Kontroll, service, att rena filtrarna

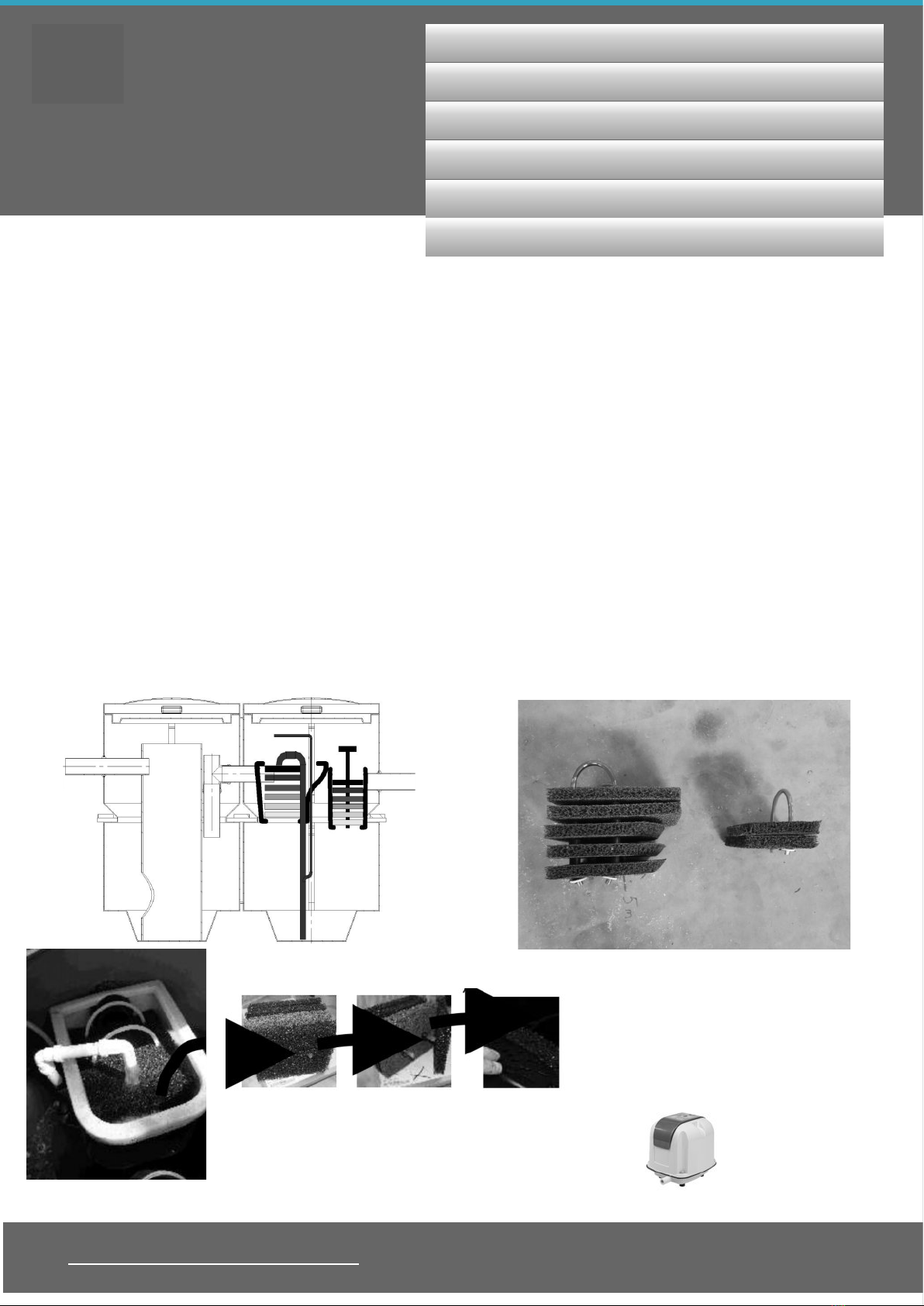

Underhåll, tömning av slamavkiljare, rengöring av filtren
Underhåll;
HS Bio bör kontrolleras regelbundet en gång i månaden. Tömm överflödigt slam och fett från 1. brunnar (slamavkjilare)
vid behov (minst en gång om året). Kontrollera den mikrobiella tillväxten i filtren. Du kan se hur högt vattnet har varit i
reningsverket från markeringarna på kanten av tanken i processtanken. Efter 400 dagars användning, eller om
vattennivån i processbrunnen har varit högre, rekommenderar vi att du rengör filtren.
Service;
Tömm slammet av slamavskiljaren en tankbil eller med SAV slamtorkaren.
Underhåll av filter: Den mikrobiella tillväxten (organisk materal) avlägsnas genom att borsta filtren, t.ex ovanpå
komposten eller avfallsbehållaren. Filterelementen lyftes (1) och rengörs (2) genom att borsta tillväxten direkt i
komposten. Avfallet som ska rengöras från elementen kan komposteras. Filterpaketet byts ut var 10-15 år. Gamla filter
kan återvinnas med förbränning (energiavfall).
Luftpumpfiltret rengörs en gång per år.
Luftpumpens gummimembran byts en gång i 2
per år.

© Raita Environment 2020
13 (18)
ENGLISH
SUOMISVENSKAENGLISH
Installation, generally
Content of the delivery, accessories
Piping, ventilation
Installation posibilities
Opportunities to increase XL's capacity
Use, generally
Controll, service, to clean the filters
Raita HS Bio
MANUAL - INSTALLATION
(18)
Thank you for choosing HS Bio to clean your waste water.
Although it is easy to install and maintain, it is important to
read through these instructions for everything to go well.
By following these installation instructions, the mini-purifier is
properly installed and works without problems.
Most of the information about HS Bio treatment plant
technology, use, service we have collected in our website,
see the link: (https://raita.com/domestic/hs.htm)
There you will find information on:
- Cleaning efficiency
- Technical drawings
- Installation instructions
- service and use instructions
For further information, please contact us -
[email protected] or our local partner
Installation, general
HS Bio
(Complete HS Bio, includes sludge separator wells)
1000l / 24 h - 300 l / h
HS Bio sa
(Remediation model, installed after existing sludge separator wells)
1000 l / 24 h - 300 l/ h

© Raita Environment 2020
14 (18)
ENGLISH
(18)
SUOMISVENSKAENGLISH
Installation, generally
Content of the delivery, accessories
Piping, ventilation
Installation posibilities
Use, generally
Controll, service, to clean the filters
Raita HS Bio
MANUAL - INSTALLATION
HS Bio - content of the delivery:
1) Tanks. technical room, air pump
2) Biofilters installed in the process tank
3) Operating instructions and installation drawings
4) Packed
Possible accessories for the HS
Bio system:
Installation instructions for accessories in their
deliveries (additional filter units, insulation
packages, heat packages, extension parts, sludge
separators, pump stations etc.)
See dimensioning and measurement data link
(https://raita.com/domestic/hs.pdf)

© Raita Environment 2020
15 (18)
ENGLISH
(18)
SUOMISVENSKAENGLISH
Installation, generally
Content of the delivery, accessories
Piping, ventilation
Installation posibilities
Use, generally
Controll, service, to clean the filters
Raita HS Bio
MANUAL - INSTALLATION
Pipe connections, ventilation
The property's gray water drainage pipe is connected to the HS Bio inlet
(D110 mm). HS Bio's outgoing connection is D110 mm. The water leaving
the unit is passed through the sampling well to the open ditch or through
the infiltration well to the ground.
If the property has drainage ventilation (1) on the roof of the building, the
ventilation will be through it, unless a pipe for ventilation in the incoming
drainage pipe (2) is connected to the surface.
Incoming ventilation for the HS Bio system is also required, from the end of
the pipeline (to open ditches) or from an infiltration well (3).
(3)
(3)

© Raita Environment 2020
16 (18)
ENGLISH
(18)
SUOMISVENSKAENGLISH
Installation, generally
Content of the delivery, accessories
Piping, ventilation
Installation posibilities
Use, generally
Controll, service, to clean the filters
Raita HS Bio
MANUAL - INSTALLATION
Installation; into the ground, thermal insulation, installation inside the building
1. Installation in the ground, thermal insulation:
The HS Bio plant is usually installed in the ground. The treatment plant must be protected from freezing by isolating
it with a horizontally installed thermal insulation board.
When installed in the ground, HS Bio must be anchored with a frame around the treatment plant and, if necessary,
with anchortexstiles that are included in the delivery.
2. Installation inside a building (eg in a separate building or in the basement):
The HS Bio plant can also be installed, for example in a basement or in a separate
building.

© Raita Environment 2020
17 (18)
ENGLISH
SUOMISVENSKAENGLISH
Installation, generally
Content of the delivery, accessories
Piping, ventilation
Installation posibilities
Use, generally
Controll, service, to clean the filters
Raita HS Bio
MANUAL - USING
(18)
SUOMISVENSKAENGLISH
Installation, generally
Content of the delivery, accessories
Piping, ventilation
Installation posibilities
Use, generally
Controll, service, to clean the filters
Use, generally
Neglecting the care can cause HS Bio cleaner to malfunction and to drain the wastewater incompletely. As a result, the
property's wastewater can contaminate the environment and groundwater, cause serious health risks, spread disease
and unpleasant odors.
BDT drainage occurs when using water in the bathtub, in the shower, in the kitchen in connection with cooking, during
washing and for the washing machine. One resident produces about 40-100 BDT water per day.
The wastewater consists mostly of dissolved organic and inorganic substances, organic load (BOD). If the waste water is
discharged into the surface water, the groundwater or the soil, it entails environmental and health risks.
Care must be taken that no substances that can harm the function of the BioBox XL cleaner come into the system, such
as medicines, cigarette butts, napkins, diapers, condoms, large amounts of milk or fat, stoppers, chlorine, antibacterial
detergents,solvents, oils, paint or other waste.

© Raita Environment 2020
18 (18)
ENGLISH
SUOMISVENSKAENGLISH
Installation, generally
Content of the delivery, accessories
Piping, ventilation
Installation posibilities
Use, generally
Controll, service, to clean the filters
Raita HS Bio
MANUAL - USING Maintenance, emptying of sludge separators, cleaning of filters
Maintenance;
HS Bio should be checked regularly once a month. Empty excess sludge and grease from 1st wells (sludge cooler) if
necessary (at least once a year). Check the microbial growth in the filters. You can see how high the water has been in
the treatment plant from the markings on the edge of the tank in the process tank. After 400 days of use, or if the water
level in the process well has been higher, we recommend that you clean the filters.
Service;
Empty the sludge from the sludge separator into a tanker truck or with the SAV sludge dryer.
Maintenance of filters: The microbial growth (organic matter) is removed by brushing the filters, for example on top of the
compost or waste container. The filter elements are lifted (1) and cleaned (2) by brushing the growth directly into the
compost. The waste to be cleaned from the elements can be composted. The filter package was replaced every 10-15
years. Old filters can be recycled with incineration (energy waste).
The air pump filter is cleaned once a year.
The air pump rubber diaphragm is changed once in 2
per year.
