RAVAK LOVE STORY User manual

panel LOVE STORYpanel LOVE STORY
Installation of the LOVE STORY bathtub with plastic front panel
Montage der Wanne LOVE STORY mit Frontpaneel aus Kunststoff
LOVE STORY
LOVE STORY
LOVE STORY
LOVE STORY
LOVE STORY
Montaje de la bañera con panel acrílico frontalLOVE STORY
Montage de la baignoire avec le panneau frontal plastique
Monta¿ czo³owego panelu do wanny
A típusú akrilkádhoz tartozó elõlap szerelési útmutatója
Óñòàíîâêà âàííû ñ ïåðåäíåé ïàíåëüþ
Montáž vany s plastovým èelním panelem
Instalarea cãzii LOVE STORY cu mascã frontalã din plastic
Montáž vane LOVE STORY s plastovým èelným panelom
Ìîíòàæ íà âàíàòà LOVE STORY ñ ïëàñòìàñîâ ÷åëåí ïàíåë

Installation of the LOVE STORY bathtub with plastic front panel
GB
Follow instructions for installing LOVE STORY bathtub
. Continue as follows:
. Leave the bathtub still upside down, Take the long bent bolts
and put one nut, a top panel clip and one more nut at the upper
end of each, according to
. On the other end of the long bent bolts, fit another nut, washer and
distance tube. Pass the end of the bolts through the outer holes of the
support frames (from bathtub installation instructions) and fit
another washer and nut. Lightly tighten the nuts. Fit to the top ends,
the top supports and adjust the nuts and bolts until the long bolts
are angled similar to the slope of the panel and with the top supports
just resting under the rim of the bathtub without deforming it. Draw
a line around the top supports, on to the underside of the bathtub rim.
. Loosen the bent bolt . Apply sufficient silicon putty under the
bathtub rim at the areas marked from the top supports.
. Re-fit the long bent bolts with the top support in place, again
adjusting it to touch without deforming the rim of the bathtub. Tighten
all the nuts.
. The top panel clips 104, which should be fitted and adjusted to be
just under the rim, have a dual function. The bottom part works as
a support for the panel and the top edge has a sprung shape which
provides retention of the cut edge of the panel. While the bathtub is
still inverted, check the panel for good location into the top panel
clips. Adjust clips if necessary and re-tighten the nuts. The panel
must terminate just under the rim and copy the outside shape of the
bathtub.
. Place the bathtub the correct way up into the desired final corner
location. Measure the height of the panel and if necessary readjust
the height of the bathtub to suit. There may be 2 - 3 mm tolerance
allowable. Mark the height of the bathtub rim on to the facing walls.
. Put the panel into place in the top clips and draw a line around the
bottom edge of the panel on to the floor and side walls. Once again,
final adjustments can be made to the bathtub height if necessary.
. Be aware that the top edge of the bathtub rim is not completely
level as the design allows for water to run off, therefore, all
measurements should be taken from the underside of the bathtub
rim. Draw a line on the back and side wall from the top edge of the
bathtub rim. Mark on the wall and on the bathtub rim, four equal
positions for the plastic clip
. Put the bathtub aside. Measure down from the line on the
wall, dimension H (by measuring the individual depths at each place)
plus 15 mm. Make marks on the wall and drill four holes 8 mm at
these points. Insert wall plugs and fit the plastic clips with screws and
washers with the long edge of the clip pointing upwards.
. Place panel against the wall according to the markings. Take the
special supports and fit to the panel, according to . Two
pieces are require for top and bottom at each end of the panel where
it fits to the walls.
. In the selected places, put the clips on to the marked edge of
the panel. Move the clip inwards toward the bathtub by about 3 - 4
mm. Mark the centres of the elongated holes. Put panel to one side
ensuring it is suitably protected from damage. Drill holes in the end
walls 8 mm diameter at the marked points. Fit the wall plugs
and screw to the walls with the screws . Mark the centre line of the
clips on to the wall where the panel perimeter lines are.
. To stabilize the bottom part of the panel, install spring clips
and nuts to the bottom end of the long bent bolts. Replace
bathtub and according to the marks on the floor, adjust the clips by
moving them on the bolts.After adjusting, tighten the nuts.
. Install the siphon.
. Fit the molitan strip and apply a silicon bead above. Put silicon on
the back wall plastic clips and fit bathtub into its final position,
according to instructions D14 and 15 of bathtub installation
instructions. Connect siphon to waste pipe and any bathtub mounted
taps.Fit panel and level it at the positions of the panel clips. Carefully
mark positions of panel clips on to the front of the panel.
. Using the 3 mm drill, drill through the panel and panel clips
together. Fix the panel with the four self-tapping screws and
plastic washers. Fit the plastic caps to the heads of the screws.
. If required, you can apply silicon putty in the gap between the tiles
and the walls and in the horizontal connecting places.
section A,
parts 1 - 12
1 102
104
picture 3.
2
1&2
105
3 102
4
Caution: do not overstress the rim.
5
6
7
8
6 (picture 1 cross-section A-A and
picture 2)
9
107 picture 2
10 107
113
114
11 108
103
12
13
14
110
112
15
∅
∅
∅
102. Long bent bolt M12 x 550 18
103. Nut M12
104. Top panel clip 15
105. Support for bolt 17
106. Distance tube 19
107. Panel clips 20
108. Spring clip 011
109. Washer 13 diameter
110. Self-tapping screws 3.5 dia x 13
111. Plastic washer 4
112. Plastic cap 4
113. Wall plug 8 diameter
114. Wall screw for wall plugs 4 dia x 40
∅
∅
2 pcs
10 pcs
2 pcs
2 pcs
2 pcs
4 pcs
2 pcs
4 pcs
4 pcs
4 pcs
4 pcs
8 pcs
8 pcs
Mounting components - PANEL KIT
1300
650160
1070
1/2
530
375
1/2

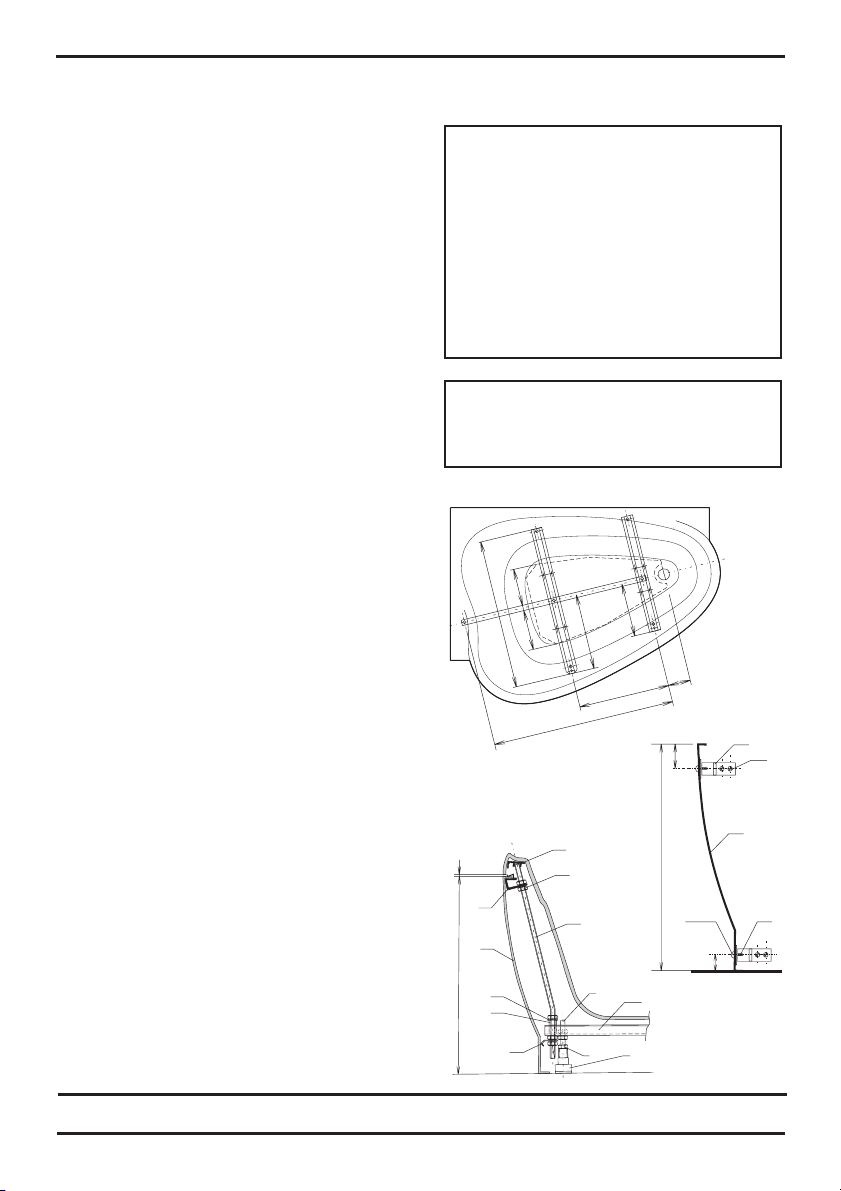

Picture 1 - Looking from below
~60
565-567
107
114
113
101
110
111, 112
~60
Picture 2
105
103
102
7
1, 2
94
108
106
109
101
104
2-3
565-567
Picture 3
101. Panel LOVE STORY, R. or L
111. Plastic washer 4 diameter
112. Plastic cap 4 diameter
1 pce
4 pcs
4 pcs
Accessories for plastic panel
RAVAK a.s., Obecnická 285, 261 01 Pøíbram 1, ÈR tel.: [phone]
fax: [phone], e-mail: [email protected] www.ravak.com

D
1.
102 103
Bild 3
2. 102 1
103 109, 106
1, 2
109 103
3. 102
4. 105
103
102 105
5.
104
104
6.
101
7.
8.
9. 107
10. 107
113 114
11.
102 108 103
108
103
12.
13.
107
14.
110
111 112
15.
Die Badewanne in der Lage mit dem Boden nach oben lassen.Auf die
Gewindestangen mit einer Länge von 550 mm vorher Muttern
und Plattenhalterungen gemäß aufschrauben.
Auf das andere Ende der Gewindestange , bestückt nach Punkt ,
Mutter aufschrauben, Unterlegscheibe Abstandrohr
einlegen und dann in das Randloch im Wannenträger ( )
aufschieben. Unterlegscheibe einlegen und mit Mutter leicht
nachziehen. In den Wannenrand Gewindestangenstütze einlegen und
diese senkrecht zum Träger ausgleichen. Die Lage der Metallstütze an
die Badewanne abzeichnen.
Gewindestange und Gewindestangenstütze lösen. Gemäß
abgezeichneter Kontur der Gewindestangenstütze in den Wannenrand
genügend Kitt zur Ausgleichung und Stabilisierung der Lage der
Gewindestangenstütze auftragen.
Die Metallgewindestangenstütze an die ursprüngliche Stelle in
den Kitt legen und durch angemessenen Nachzug der Muttern die
Gewindestange und die Gewindestangenstütze in der
definitiven Lage fixieren. Durch den Nachzug der Mutter DARF DER
WANNENRAND NICHT VERFORMT WERDEN!
Unter der Kante des Wannenbeschnitts befinden sich an
Gewindestangen die oberen Plattenhalter , deren Unterteil als
Plattenstütze dient und im Oberteil ist eine geformte Feder zum
Einschieben des Plattenbeschnitts. Die Lage beider Plattenoberhalter
prüfen, ggf. verstellen, so dass die eingeschobene Platte knapp
unter der Beschnittskante ist und in der Form mit der Außenkontur
fluchtet.
Die Badewanne an definitive Stelle in der Ecke stellen, die Höhe der
Kunststoffplatte nachmessen (565 bis 570 mm). Je nach der
gemessenen Plattenhöhe die Wannenhöhe so verstellen, dass die
Höhe bis unter den Beschnitt der Plattenhöhe +2 bis 3 mm Spiel gleicht.
An die anliegenden Wände die Höhe des Beschnitts markieren.
Die Platte zu den montierten oberen Plattenhaltern probeweise
anlegen und diese in die Formfedern einschieben, gemäß Wannenform
ausgleichen.Auf den Boden die Plattengrundrissform, an die Wände die
anliegende Form der Plattenseiten abzeichnen. Die Platte
herabnehmen, nach Bedarf noch die Wannenhöhe durch Drehung der
Kunststofffüße anpassen. Sicherungsmuttern der Füße nachziehen.
Die Badewanne abstellen, an den Wänden in der markierten Höhe die
Beschnittshöhe abzeichnen. Auf die in der Montageanweisung
angegebene Weise die Kunststoffhalterungen ausmessen und an die
Wand anbringen.
Zur Befestigung der Platte werden Metallplattenhalter mit
Lochblech verwendet, und zwar zwei Stück für Befestigung des linken
Randes oben und unten, ebenso 2 Stück zur Befestigung des rechten
Randes.
In gewählter Stelle den Plattenhalter zur gezeichneten
Plattenkontur anlegen. Den Plattenhalter in Richtung unter die Wanne
um die Plattendicke - das ist um 3 bis 4 mm von der Plattenkontur
verschieben und an die Wand die Mitten der Ovallöcher zur Befestigung
abzeichnen. In den markierten Mitten Löcher 8 mm ausbohren, Dübel
einstecken und die Plattenhalter mit Schaftschrauben
zuschrauben. Die Plattenhalterachsen an die Plattenkontur an der
Wand markieren.
Zur Stabilisierung des Plattenunterteils an das untere Ende der
Gewindestange die Feder und Mutter anmontieren.
Entsprechend der auf dem Boden gezeichneten Plattenkontur die
Feder durch Verschieben an der Gewindestange verstellen. Nach
der Verstellung der Federlage Mutter nachziehen.
An die Badewanne denAusgussset montieren.
Die Badewanne wieder in die definitive Lage stellen und an
Kunststoffhalterungen gemäß Montageanweisung aufhängen. Die
Kunststoffplatte einlegen und ausgleichen. In den Bereichen der
Plattenhalter an der Platte die Lochmitten zur Befestigung (in der
Mitte des Lochblechs) markieren.
Mit Bohrer 3 mm die Platte zusammen mit dem stützenden
Lochblech durchbohren. Darauf ACHTEN, dass mit dem
Bohrmaschinenfutter die Kunststoffplatte nicht beschädigt wird!
Mit der Gewindeschneidschraube mit Kunststoffunterlegscheibe
die Platte fixieren, die Kunststoffkappe an den Schraubenkopf
aufdrücken.
Nach Bedarf können die Fugen zwischen der Platte und der
Verkleidung, bzw. auch die waagerechten Fugen verspachtelt werden.
Montageset - PANELKIT
1300
650160
1070
1/2
530
375
1/2
Bild 1 - Blick von unten
~60
565-567
107
114
113
101
110
111, 112
~60
Bild 2
105
103
102
7
1, 2
94
108
106
109
101
104
2-3
565-567
Bild 3
Zubehör der Kunststoffplatte
Montage der Badewanne LOVE STORY mit Kunststoff-Frontplatte
101. Kunststoffplatte LOVE STORY rechts (links)
102. Gewindestange M12x550 mm gebogen 18
103. Mutter M12
104. Plattenhalter oben 15
105. Gewindestangenstütze 17
106. Abstandrohr 19
107. Plattenhalter 20
108. Feder 011
109. Unterlegscheibe 13
110. Gewindeschneidschraube 3,5 x 13
111. Kunststoffunterlegscheibe 4
112. Kunststoffkappe 4
113. Dübel 8
114. Dübelschaftschraube 4 x 40
1St.
2St.
10 St.
2St.
2St.
2St.
4St.
2St.
4St.
4St.
4St.
4St.
8St.
8St.
Ravak Gesellschaft für Sanitärprodukte mbH, Alexanderstrasse 58, D - 45472 Mülheim an der Ruhr
Tel. [phone] Fax. [phone], www.ravak.de, e-mail: [email protected]

Monta¿ wanny LOVE STORY z panelem czo³owym z tworzywa sztucznego
PL
1. 102
103
3
2. 102
1 103 109
106
(1, 2) 109
103
105
3. 102
4. 105
103
102 105
5.
104
104
6.
101
7.
8.
9. 107
10. 107
113
114
11.
102 108 103
108
103
12.
13.
107
14.
110 111
112
15.
Wannê pozostawiamy dnem do góry. Na rurkê gwintowan¹
o d³ugoœci 550 mm nakrêcamy nakrêtkê i uchwyty pod panel
rys. .
Na drugi koniec gwintowanej rurki osadzonej zgodnie
z punktem , nakrêcamy nakrêtkê wk³adamy podk³adkê ,
rurkê dystansow¹ i nastêpnie wsuwamy j¹ do skrajnego otworu
w noœniku wanny . Wk³adamy podk³adkê i lekko dokrêcamy
nakrêtkê . W brzeg wanny wk³adamy podporê gwintowanej rurki
i wyrównujemy j¹ pionowo w noœniku. Obrysowujemy pozycje
metalowej podpory na wannie.
Luzujemy gwintowan¹ rurkê i podporê rurki. Zgodnie
z obrysowanym kszta³tem podpory gwintowanej rurki nanosimy na
brzeg wanny odpowiedni¹ iloœæ silikonu w celu wyrównania
i ustabilizowania pozycji podpory gwintowanej rurki.
Wk³adamy metalow¹ podporê gwintowanej rurki na pierwotne
miejsce w silikon i odpowiednio dokrêcaj¹c nakrêtki mocujemy
gwintowan¹ rurkê i podporê gwintowanej rurki w ostatecznej
pozycji. Nakrêtki musz¹ byæ dokrêcone tak aby nie dosz³o do
deformacji powierzchni wanny.
Pod krawêdzi¹ wanny s¹ na gwintowanych rurkach uchwyty
panelu górny , których dolna czêœæ s³u¿y jako podpora panelu
a w czêœci górnej jest wyprofilowana sprê¿yna w celu wsuniêcia
krawêdzi panelu. Nale¿y skontrolowaæ i ewentualnie wyregulowaæ
pozycje obu górnych uchwytów panelu tak aby wsuniêty panel
znajdowa³ siê bezpoœrednio pod krawêdzi¹ wanny a jego
powierzchnia tworzy³a jedn¹ powierzchniê z brzegiem wanny.
Wannê ustawiamy w ostateczne po³o¿enie w rogu ³azienki,
mierzymy wysokoϾ plastikowego panelu (565 do 570 mm).
W zale¿noœci od zmierzonej wysokoœci panelu regulujemy wysokoœæ
wanny tak aby wysokoœæ pod krawêdzi¹ równa³a siê wysokoœci
panelu + 2 do 3 mm szpary. Na przylegaj¹cej œcianie oznaczamy
wysokoœæ krawêdzi.
Na próbê przyk³adamy panel do zamontowanych górnych
uchwytów panelu i wsuwamy go do wyprofilowanych sprê¿yn
i wyrównujemy zgodnie z kszta³tem wanny. Na pod³odze i przyleg³ych
bocznych œcianach obrysowujemy kszta³t panelu. Zdejmujemy panel
i ew. w zale¿noœci od potrzeb regulujemy wysokoœæ wanny obracaj¹c
plastikowymi nó¿kami. Dokrêcamy nakrêtki blokuj¹c pozycjê nó¿ek.
Wannê odstawiamy i na œcianach w oznaczonej wysokoœci
rysujemy wysokoœæ krawêdzi. Zgodnie z instrukcj¹ wanny
montujemy w oznaczonych miejscach na œcianie plastikowe
uchwyty.
Do zamocowania panelu s³u¿¹ metalowe uchwyty panelu
z dziurkowanej blachy po dwie sztuki na zamocowanie lewej
krawêdzi na górze i na dole, tak samo 2 szt. do zamocowania prawej
krawêdzi.
W wybranym miejscu przyk³adamy uchwyt panelu do
narysowanego obrysu panelu. Przesuwamy uchwyt w kierunku pod
wannê o gruboœæ samego panelu czyli o 3-4 mm a na œcianach
wyznaczamy œrodki otworów w celu ich zamocowania.
W wyznaczonych miejscach wiercimy otwory 8 mm, wsuwamy
ko³ki rozporowe i uchwyty panelu przykrêcamy do œciany za
pomoc¹ wkrêtów . Oœ uchwytów panelu oznaczamy na obrysie
panelu na œcianie.
W celu uchwycenia dolnej czêœci panelu montujemy pod dolny
koniec gwintowanej rurki sprê¿ynê z nakrêtk¹ . Zgodnie
z obrysowanym kszta³tem panelu na pod³odze regulujemy sprê¿ynê
przesuwaj¹c j¹ na gwintowanej rurce. Po ustaleniu pozycji
dokrêcamy nakrêtkê .
Do wanny montujemy komplet odp³ywowy.
Ustawiamy wannê ponownie w ostatecznej pozycji i zawieszamy
na plastikowych uchwytach zgodnie z instrukcj¹ monta¿u wanny.
Wk³adamy plastikowy panel i wyrównujemy. W miejscach uchwytu
panelu oznaczamy na panelu œrodki otworów mocuj¹cych
(zgodnie z otworami w dziurkowanej blasze).
Wiert³em 3 mm przewiercamy panel razem z dziurkowan¹
blach¹. UWAGA aby nie uszkodzi uchwytem wiert³a panelu ! Œrub¹
samoblokuj¹c¹ z plastikow¹ podk³adk¹ mocujemy panel,
wciskamy na g³ówkê œruby nak³adamy plastikow¹ os³onê .
Zgodnie z potrzebami mo¿na wype³niæ silikonem szpary miêdzy
panelem i kafelkami i ewentualne poziome szpary.
∅
1300
650160
1070
1/2
530
375
1/2
Rys. 1 - widok z do³u
~60
565-567
107
114
113
101
110
111, 112
~60
Rys. 2
105
103
102
7
1, 2
94
108
106
109
101
104
2-3
565-567
Rys. 3
Ravak Polska S.A., Ka³êczyn, ul. Radziejowicka 124, 05-825 Grodzisk Maz.
tel.: [phone], fax: [phone], e-mail: [email protected], [email protected], www.ravak.pl
Akcesoria panelu
101. Plastikowy panel LOVE STORY prawy (lewy)
111. Podk³adka plastikowa 4
112. Krótka plastikowa 4
1 szt.
4 szt.
4 szt.
2 szt.
10 szt.
2 szt.
2 szt.
2 szt.
4 szt.
2 szt.
4 szt.
4 szt
4 szt
4 szt.
8 szt.
8 szt.
Zestaw monta¿owy - PANELKIT
102. Rurka gwintowana M12x550 mm zagiêta 18
103. Nakrêtka M12
104. Uchwyt górny panelu 15
105. Podpora gwintowanej rurki 17
106. Rurka dystansowa 19
107. Uchwyt panelu 20
108. Sprê¿yna 011
109. Podk³adka 13
110. Œruba samoblokuj¹ca 3,5 x 13
111. Podk³adka plastikowa 4
112. Za lepka plastikowa 4
113. Kolek rozporowy 8mm
114. Wkrêt do ko³ka 4 x 40
∅
∅
∅
∅
∅
∅
œ

HU
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
Hagyja a kádat felfordított állapotban. Az 550 mm hosszú
menetszárra (102) csavarozza fel elõre az anyacsavarokat
(103) és az elõlap tartólemezét a 3. ábra alapján.
A menetszár (102) másik végére helyezzen anyacsavart
(103), alátétet (109), távolságot tartó csövecskét (106) és
ezután tolja be a tartószerkezet (1 és 2) külsõ nyílásába. Tegyen
rá egy alátétet (109) és enyhén húzza meg az anyacsavart
(103). A kád pereme alá tegye be a Menetszárat támasztó
elemet (105) és állítsa merõlegesen a tartószerkezetre függõbe.
rajzolja körbe a támasztó elemet a kádon.
Lazítsa meg a mentszárat tartó csavart és a menetszárat.
A támasztó elem helyére vigyen fel megfelelõ mennyiségû
szilikont, ezáltal beágyazva a támasztó elemet, hogy
tökéletesen függõben legyen a menetszár.
Helyezze be a Menetszárat tartó elemet (105) és
a menetszárat (102) a helyére, majd húzza meg az
anyacsavarokat (103), hogy megfelelõen rögzüljön
a menetszár. Az anyacsavarok meghúzásánál VIGYÁZZON
ARRA, HOGY NE DEFORMÁLÓDJON A KÁD PEREME!
A kád pereme alatt a menetszáron levõ tartólemez felül arra
szolgál, hogy ide pattintható be az elõlap, az alsó pedig az elõlap
megtámasztására szolgál. Úgy állítsa be a tartólemezt (104),
hogy a kád peremének külsõ része és a bepattintott elõlap egy
szintben legyenek.
Tegye a végsõ helyére a kádat, ellenõrizze le az elõlap
magasságát (567-570 mm). Az elõlap magasságához képest
úgy állítsa be a kád magasságát, hogy az elõlap és a kád között
+2-3 mm távolság maradjon. Az oldalsó falon jelölje meg
a vágás helyét.
Próbaképpen helyezze be az elõlapot a tartólemezek mögé
és egyenesítse ki a kád formájának megfelelõen. Rajzolja meg
az elõlap körvonalait a padlón és az oldalsó flakon. Vegye el az
elõlapot, szükség szerint még állítson a lábakon. Húzza meg az
anyacsavarokat.
Vegye el a kádat a faltól , a megfelelõ helyen jelölje ki
a mûanyag tartóelemek helyét a kád szerleési utasításának
megfelelõen.
Az elõlap rögzítéséhez a fém tartókat kell használni (107),
oldalanként 2 darab, 1 fent, 1 pedig lent.
Amegfelelõ helyen az elõlap berajzolt körvonalánál tegye fel
a fém tartót, és kb. 3-4 mm-rel tolja beljebb, majd a közepénél az
ovális nyílásnál jelölje ki a rögzítõcsavar helyét. A kijelölt
helyekre fúrjon 8 mm-es lyukakat, tolja be a tipliket (113) és
csavarozza fel a tartókat a csavarokkal (114). A tartók
tengelyének a helyét jelölje ki a falon az elõlap körvonalánál.
Az elõlap aljának rögzítéséhez a menetszárra (102)
szereljen fel egy rúgót (108) egy anyacsavarral (103). A padlóre
megrajzolt körvonal alapján állítsa be a rúgó megfelelõ
helyzetét, majd húzza meg az anyát.
Szerelje fel a lefolyó-túlfolyót a kádra.
Tegye a kádat a végsõ helyére, akassza rá a mûanyag
tartókra a kád szerelési utasításának megfelelõen. Helyezze fel
az elõlapot. Az elõlapot tartó lemeznél jelölje ki az elõlapon
a lyuk helyét, melyeknél rögzítjük az elõlapot.
Fúróval ( 3 mm) fúrja át az elõlapot együtt a lyukas
pléhlemezzel. VIGYÁZZON a fúróval ne sértse meg az elõlapot.
A mûanyag alátéttel ellátott (111) önmetszõ csavarral (110)
rögzítse az elõlapot és helyezze rá a csavar fejére az azt takaró
mûanyagot (112).
Szükség szerint tömítse a vízszintes és függõleges
hézagokat szilikonos tömítõvel.
∅
∅
102.Meghajlított menetszár M12 x550mm 18
103. Anyacsavarok M12
104. Felsõ paneltartó lemez 15
105. Menetszárat tartó elem 17
106. Távolságot tartó csövecske 19
107. Fém tartók 20
108. Rúgó 011
109. Alátét 13
110. Önmetszõ csavar 3,5x13
111. Mûanyag alátét
112. Mûanyag sapka
113. Tipli 8
114. Tiplicsavar 4x40
∅
∅
∅
∅
2db
10 db
2db
2db
2db
4db
2db
4db
4db
4db
4db
8db
8db
Szerelõkészlet - PANELKIT
1300
650160
1070
1/2
530
375
1/2
1. ábra - alulnézet
~60
565-567
107
114
113
101
110
111, 112
~60
2. ábra
105
103
102
7
1, 2
94
108
106
109
101
104
2-3
565-567
3. ábra
101.LOVE STORY mûanyag elõlap jobbos (balos)
111. Mûanyag alátét 4
112. Takaró mûanyag 4
∅
∅
1db
4db
4db
Mûanyag elõlap tartozékai
A típusú akrilkádhoz tartozó elõlap szerelési útmutatójaLOVE STORY
RAVAK - Hungary Kft., 1142 Budapest, Erzsébet Királyné útja 125, HUNGARY
Tel.: [phone] - 16, Fax: [phone], e-mail: [email protected] www.ravak.hu

Ìîíòàæ âàííû ñ ïëàñòìàññîâîé ïåðåäíåé ïàíåëüþLOVE STORY
RU
1. 102
103
2. 102
1 109
106
1 2 109 103
105
3. 102
4. 105
103 102
105
5.
104
6.
101
7.
8.
9.
107,
10. 107
113
114
1.
102 108 103
108
103
12.
13.
107
14.
110 111
112
15.
,
,,
,
(, ). .
,
(565 - 570
.
.
.
Âàííó îñòàâüòå â ïîëîæåíèè ââåðõ äíîì. Íà ðåçüáîâûå ñòåðæíè
äëèíîé 550 ìì çàðàíåå íàâèíòèòå ãàéêè è êðåïåæíûå ëàïêè ïàíåëè
ñîãëàñíî .
Íà äðóãîé êîíåö ðåçüáîâîãî ñòåðæíÿ îñíàùåííîãî êàê áûëî óêàçàíî
â ïóíêòå íàâèíòèòå ãàéêè , óñòàíîâèòå ïðîêëàäêè äèñòàíöèîííóþ
òðóáêó è çàòåì âñòàâüòå â êðàéíåå îòâåðñòèå â íåñóùåì ýëåìåíòå
âàííû Óñòàíîâèòå ïðîêëàäêó è ñëåãêà çàòÿíèòå ãàéêè Íà
áîðòèê âàííîé óñòàíîâèòå îïîðó ðåçüáîâîãî ñòåðæíÿ è îòðåãóëèðóéòå
åå òàê, ÷òîáû îíà áûëà ïåðïåíäèêóëÿðíà ê íåñóùåìó ýëåìåíòó âàííû.
Îòïóñòèòå ðåçüáîâîé ñòåðæåíü è îïîðó ðåçüáîâîãî ñòåðæíÿ.
 ñîîòâåòñòâèè ñ îòìå÷åííûì êîíòóðîì îïîðû ðåçüáîâîãî ñòåðæíÿ
íàíåñèòå íà áîðòèê âàííû äîñòàòî÷íîå êîëè÷åñòâî çàìàçêè äëÿ
âûðàâíèâàíèÿ è ñòàáèëèçàöèè ïîëîæåíèÿ îïîðû ðåçüáîâîãî ñòåðæíÿ.
Óñòàíîâèòå ìåòàëëè÷åñêóþ îïîðó ðåçüáîâîãî ñòåðæíÿ íà
ïåðâîíà÷àëüíîå ìåñòî, íà êîòîðîå áûëà íàíåñåíà çàìàçêà, è çà ñ÷åò
ñîîòâåòñòâóþùåé çàòÿæêè ãàåê çàêðåïèòå ðåçüáîâîé ñòåðæåíü
è îïîðó ðåçüáîâîãî ñòåðæíÿ â îêîí÷àòåëüíîì ïîëîæåíèè. Ïðè çàòÿæêå
ãàéêè ÁÎÐÒÈÊ ÂÀÍÍÛ ÍÅ ÄÎËÆÅÍ ÄÅÔÎÐÌÈÐÎÂÀÒÜÑß!
Ïîä êðîìêîé îáðåçà âàííû íà ðåçüáîâûõ ñòåðæíÿõ ðàñïîëîæåíû âåðõíèå
äåðæàòåëè ïàíåëè íèæíÿÿ ÷àñòü êîòîðûõ ñëóæèò â êà÷åñòâå îïîðû äëÿ
ïàíåëè, à âåðõíÿÿ ÷àñòü ïðåäñòàâëÿåò ñîáîé ôàñîííóþ ïðóæèíó
ñïåöèàëüíîé ôîðìû, ñëóæàùóþ äëÿ ôèêñàöèè îáðåçàííîé êðîìêè ïàíåëè.
Ïðîêîíòðîëèðóéòå è â ñëó÷àå íåîáõîäèìîñòè îòðåãóëèðóéòå ïîëîæåíèå
îáîèõ âåðõíèõ äåðæàòåëåé ïàíåëè òàêèì îáðàçîì, ÷òîáû âñòàâëåííàÿ
ïàíåëü íàõîäèëàñü ñðàçó æå ïîä êðîìêîé îáðåçà è ïî ôîðìå
ñîãëàñîâûâàëàñü ñ âíåøíèì êîíòóðîì.
Âàííó óñòàíîâèòå â âûáðàííîå äëÿ íåå ìåñòî â óãëó âàííîé êîìíàòû,
èçìåðüòå âûñîòó ïëàñòìàññîâîé ïàíåëè ìì). Â ñîîòâåòñòâèè
ñ èçìåðåííîé âûñîòîé ïàíåëè óñòàíîâèòå âûñîòó âàííû òàê, ÷òîáû âûñîòà
ïîä îáðåçîì áûëà ðàâíà âûñîòå ïàíåëè ïëþñ çàçîð, ðàâíûé 2 - 3 ìì. Íà
ïðèëåãàþùèõ ñòåíàõ îòìåòüòå âûñîòó îáðåçà.
Äëÿ ïðîáû ïðèëîæèòå ïàíåëü ê óñòàíîâëåííûì âåðõíèì äåðæàòåëÿì
ïàíåëè, âñòàâüòå åå â ôàñîííûå ïðóæèíû è âûðîâíÿéòå â ñîîòâåòñòâèè
ñ ôîðìîé âàííû. Íà ïîëó îòìåòüòå ãîðèçîíòàëüíóþ ïðîåêöèþ ïàíåëè, íà
ñòåíàõ îòìåòüòå ïðèëåãàþùóþ ôîðìó áîêîâûõ ÷àñòåé ïàíåëè. Ñíèìèòå
ïàíåëü è, â ñëó÷àå íåîáõîäèìîñòè äîïîëíèòåëüíî îòêîððåêòèðóéòå âûñîòó
âàííû ïóòåì âðàùåíèÿ íîæåê. Çàòÿíèòå êîíòðÿùèå ãàéêè íîæåê.
Óáåðèòå âàííó, íà ñòåíàõ íà îòìå÷åííîé âûñîòå íà÷åðòèòå âûñîòó
îáðåçà. Ðóêîâîäñòâóÿñü èíñòðóêöèåé ïî ìîíòàæó âàííû îïðåäåëèòå
ïîëîæåíèå êðåïåæíûõ ïëàñòìàññîâûõ ëàïîê è ïðèêðåïèòå èõ ê ñòåíå.
Äëÿ êðåïëåíèÿ ïàíåëè èñïîëüçóþòñÿ ìåòàëëè÷åñêèå äåðæàòåëè ïàíåëè
âûïîëíåííûå èç ïåðôîðèðîâàííîãî ëèñòîâîãî ìåòàëëà - äâà
äåðæàòåëÿ, ñëóæàùèå äëÿ êðåïëåíèÿ ëåâîãî êðàÿ ââåðõó è âíèçó, à òàêæå
ñîîòâåòñòâåííî 2 äåðæàòåëÿ äëÿ êðåïëåíèÿ ïðàâîãî êðàÿ.
 âûáðàííîì ìåñòå ïðèëîæèòå äåðæàòåëü ïàíåëè ê íàðèñîâàííîìó
êîíòóðó ïàíåëè. Ïåðåìåñòèòå äåðæàòåëü ïàíåëè â íàïðàâëåíèè ïîä âàííó
íà òîëùèíó ïàíåëè, ò.å. Íà 3 - 4 ìì îò êîíòóðà ïàíåëè, à íà ñòåíå îòìåòüòå
öåíòðû îâàëüíûõ îòâåðñòèé, ñëóæàùèõ äëÿ êðåïëåíèÿ.  îòìå÷åííûõ
òî÷êàõ ïðîñâåðëèòå îòâåðñòèÿ 8 ìì, âñòàâüòå äþáåëè à äåðæàòåëè
ïàíåëè ïðèâèíòèòå ïðè ïîìîùè øóðóïîâ Îñè äåðæàòåëåé ïàíåëè
îòìåòüòå íà êîíòóðå ïàíåëè íà ñòåíå.
Äëÿ ñòàáèëèçàöèè íèæíåé ÷àñòè ïàíåëè óñòàíîâèòå íà íèæíèé êîíåö
ðåçüáîâîãî ñòåðæíÿ ïðóæèíû è ãàéêè Â ñîîòâåòñòâèè
ñ êîíòóðîì ïàíåëè, íàðèñîâàííûì íà ïîëó îòðåãóëèðóéòå ïðóæèíó
ïóòåì åå ïåðåìåùåíèÿ ïî ðåçüáîâîìó ñòåðæíþ. Ïîñëå ðåãóëèðîâêè
ïîëîæåíèÿ ïðóæèíû çàòÿíèòå ãàéêè
Íà âàííó óñòàíîâèòå ñòîê (èñïîëüçóÿ êîìïëåêò äëÿ ñòîêà).
Óñòàíîâèòå âàííó âíîâü â òðåáóåìîå ïîëîæåíèå è ïîäâåñüòå íà
êðåïåæíûõ ïëàñòìàññîâûõ ëàïêàõ â ñîîòâåòñòâèè ñ èíñòðóêöèåé ïî
ìîíòàæó âàííû. Óñòàíîâèòå ïëàñòìàññîâóþ ïàíåëü è âûðîâíÿéòå åå.
 ìåñòàõ äåðæàòåëåé ïàíåëè îòìåòüòå íà ïàíåëè öåíòðû êðåïåæíûõ
îòâåðñòèé (â öåíòðå ïåðôîðèðîâàííîãî ëèñòîâîãî ýëåìåíòà).
Ñâåðëîì 3 ìì ïðîñâåðëèòå ïàíåëü âìåñòå ñ îïîðíûì
ïåðôîðèðîâàííûì ëèñòîâûì ýëåìåíòîì. ÂÍÈÌÀÍÈÅ: íå ïîâðåäèòå
ïëàñòìàññîâóþ ïàíåëü ïàòðîíîì äðåëè! Ïðè ïîìîùè ñàìîíàðåçíîãî
øóðóïà ñ ïëàñòìàññîâîé øàéáîé çàêðåïèòå ïàíåëü è çàêðîéòå
ïëàñòìàññîâûì êîëïà÷êîì ãîëîâêó âèíòà.
 ñîîòâåòñòâèè ñ íåîáõîäèìîñòüþ ìîæíî çàïîëíèòü çàìàçêîé ùåëè
ìåæäó ïàíåëüþ è îáëèöîâêîé, à òàêæå ãîðèçîíòàëüíûå çàçîðû, åñëè îíè
ïîÿâÿòñÿ.
ðèñ. 3
103
104
,
1
∅
∅
102. M12 x550 18
103. M12
104. 15
105. 17
106. 19
107. 20
108. 011
109. 13
110. 3,5x13
111. 4
112. 4
113. 8
114. 4x40
Ðåçüáîâîé ñòåðæåíü ìì èçîãíóòûé
Ãàéêà
Äåðæàòåëü ïàíåëè âåðõíèé
Îïîðà ðåçüáîâîãî ñòåðæíÿ
Äèñòàíöèîííàÿ òðóáêà
Äåðæàòåëü ïàíåëè
Ïðóæèíà
Øàéáà
Øóðóï ñàìîíàðåçíîé
Ïðîêëàäêà ïëàñòìàññîâàÿ
Çàãëóøêà ïëàñòìàññîâàÿ
Äþáåëü
Øóðóï äëÿ äþáåëÿ
∅
∅
∅
∅
∅
∅
2øò.
10 øò.
2øò.
2øò.
2øò.
4øò.
2øò.
4øò.
4øò.
4øò.
4øò.
8øò.
8øò.
Ìîíòàæíûé íàáîð - PANELKIT
1300
650160
1070
1/2
530
375
1/2
Ðèñ. 1 - âèä ñíèçó
~60
565-567
107
114
113
101
110
111, 112
~60
Ðèñ. 2
105
103
102
7
1, 2
94
108
106
109
101
104
2-3
565-567
Ðèñ. 3
101. Ïàíåëü ïëàñòì. LOVE STORY ïðàâàÿ (ëåâàÿ)
1øò.
Ïðèíàäëåæíîñòè ïëàñòìàññîâîé ïàíåëè
OOO RAVAK ru, ul. Priorova 24, stroenie 2, Moskva 125 130 tel./fax: [phone]
e-mail: [email protected], www.ravak.com

ES
1. fig. 3
103 102
2. 102
103 109
106 (1,2).
109 103.
3.
4. 105
103
102 105
5.
104
104
6.
101
7.
8.
9. 107
10. 107
113
114
11. 108
103 102
108
103
12.
13.
107
14.
110
111 112
15.
Deje la bañera con el fondo hacia arriba. Guiándose por atornille
las tuercas y las bridas del panel en la barra roscada .
En el otro extremo de la barra roscada , equipada según el punto
1, atornille la tuerca , coloque la arandela , el tubo separador
, y colóquelo en el orificio extremo en el soporte de bañera
Inserte la arandela y ajuste ligeramente con la tuerca En el
reborde de la bañera meta el soporte de barra roscada 105 nivelándolo
en dirección perpendicular al soporte. Contornee en la bañera la
posición del soporte metálico.
Desajuste la barra roscada 102 y el soporte de barra roscada. Según
el contorno del soporte de la barra roscada aplique en el reborde de la
bañera la cantidad de masilla que sea suficiente para nivelar
y estabilizar la posición del soporte de barra roscada.
Inserte el soporte metálico de barra roscada al lugar original, en
la masilla, y ajustando suficientemente las tuercas fije la barra
roscada y el soporte de barra roscada en la posición definitiva.
¡NO SE PUEDE DEFORMAR EL BORDE DE LA BAÑERA al ajustar la
tuerca!
Debajo del canto del recorte de bañera, las barras roscadas llevan los
soportes de panel superiores cuya parte inferior sirve en calidad de
soporte del panel y en la parte superior hay un muelle perfilado para
insertar la parte recortada del panel. Revise, posiblemente regule, la
posición de ambos soportes del panel superiores de forma que el
panel insertado se encuentre exactamente debajo del canto de la parte
recortada y su forma coincida con el contorno exterior.
Coloque la bañera en el lugar definitivo en la esquina, mida la altura
del panel plástico (de 565 a 570 mm). Según la altura del panel
medida ajuste la altura de la bañera de modo que la altura debajo de la
parte recortada coincida con la altura del panel +2 o 3 mm. Marque la
altura de la parte recortada en las paredes adherentes.
Como prueba adjunte el panel a los montados soportes de panel
superiores e insértelo en los muelles perfilados, nivele según la forma
de la bañera. Contornee en el piso la vista horizontal del panel, en las
paredes contornee la forma adherente de los costados del panel. Quite
el panel, según necesidad arregle, girando las patas plásticas, la altura
de la bañera.Ajuste las tuercas de seguro de las patas.
Aparte la bañera, a la altura señalada de las paredes dibuje la altura
de la parte recortada. Empleando el modo mencionado en la instrucción
de montaje de la bañera, mida y fije las bridas plásticas a la pared.
Para fijar el panel se utilizarán soportes metálicos del panel con
chapa perforada, es decir dos piezas para fijar el borde izquierda arriba
y abajo, así mismo 2 piezas para fijar el borde derecho.
En el lugar seleccionado ponga el soporte de panel al contorno
del panel dibujado. Desplace, a la dimensión del ancho del panel, el
soporte de panel hacia debajo de la bañera es decir a3o4mmdel
contorno del panel. Contornee en la pared los centros de los orificios
ovalados para fijar. En los centros marcados barrene orificios Ø 8 mm,
inserte las espigas y atornille los soportes del panel utilizando
tornillos tirafondo . En el contorno del panel en la pared marque los
ejes de los soportes de panel.
Para estabilizar la parte inferior del panel monte el muelle y la
tuerca en el extremo inferior de la barra roscada . Según el
contorno del panel dibujado en el piso ajuste el muelle
desplazándolo por la barra roscada. Después de haber ajustado la
posición del muelle ajuste la tuerca .
Monte el conjunto de desagüe a la bañera.
Ponga la bañera nuevamente a su posición definitiva
suspendiéndola en bridas plásticas, según la instrucción de montaje de
la bañera. Inserte el panel plástico y nivélelo. En los puntos de los
soportes del panel marque los centros de los orificios para fijar (en
el centro de la chapa perforada).
Utilizando una barrena Ø 3 mm barrene el panel junto con la chapa
de soporte perforada. CUIDADO con dañar el panel plástico con el plato
de la taladradora. Por medio del tornillo autorroscante con arandela
plástica ajuste el panel, presione la tapita plástica a la cabeza
del tornillo.
Según necesidad se pueden enmasillar las grietas entre el panel y el
revestimiento, posiblemente también las grietas horizontales.
Conjunto de montaje - PANELKIT
1300
650160
1070
1/2
530
375
1/2
Fig. 1 - vista por debajo
~60
565-567
107
114
113
101
110
111, 112
~60
Fig. 2
105
103
102
7
1, 2
94
108
106
109
101
104
2-3
565-567
Fig. 3
Accesorios del panel plástico
Montaje de la bañera LOVE STORY con panel frontal plástico
102. Barra roscada M12x550 mm doblada 18
103. Tuerca M12
104. Soporte del panel superior 15
105. Soporte de la barra roscada 17
106. Tubo separador 19
107. Soporte del panel 20
108. Muelle 011
109. Arandela Ø 13
110. Tornillo autorroscante Ø 3,5 x 13
111. Arandela plástica Ø 4
112. Tapa plástica Ø 4
113. Espiga Ø 8
114. Tirafondo para la espiga Ø 4 x 40
101. Panel plástico LOVE STORY
derecho (izquierda)
2 piezas
10 piezas
2 piezas
2 piezas
2 piezas
4 piezas
2 piezas
4 piezas
4 piezas
4 piezas
4 piezas
8 piezas
8 piezas
1 pieza
RAVAK IBERICA S.L., Pol. Ind. Catarroja, Calle 31, No 609, 46 470 CATARROJA (VALENCIA), Espa a
tel.: [phone], fax.: [phone] e-mail: [email protected], [email protected], www.ravak.es
ñ

FR
1.
103 102
dessin n° 3.
2. 103 102
point n° 1 109 106
1,2
109 103
105
3. 102
4. 105
103 102 105
5.
104
104
6.
101
7.
8.
9.
107
10. 107
113
114
11.
102 108 103
108
103
12.
13.
107
14.
110 112
15.
Laissez la baignoire en position retournée. Vissez, tout d'abord les
écrous ainsi que les attaches du panneau sur la tige filetée de
550 mm de longueur, d'après le
Vissez l'écrou sur l'autre extrémité de la tige filetée équipée
d'après le , placez la cale , le tube de distancement ,
puis insérez dans l'ouverture du bord du support de la baignoire ( ).
Insérez la cale et resserrez légèrement l'écrou . Insérez le
support de la tige filetée dans le rebord de la baignoire et équilibrez-
la perpendiculairement au support. Reportez au crayon la position du
support métallique sur la bai
gnoire.
Libérez la tige filetée ainsi que le support de la tige filetée.
Appliquez, d'après le contour dessiné du support de la tige filetée, une
quantité suffisante de mastic sur le rebord de la baignoire pour équilibrer
et stabiliser la position du support de la tige filetée.
Replacez le support métallique de la tige filetée à sa place
d'origine, dans le mastic, et en resserrant de manière appropriée les
écrous , fixez la tige filetée et le support de la tige filetée en
position définitive. En resserrant l'écrou, il NE FAUT PAS DéFORMER
LE REBORD DE LABAIGNOIRE !
Sous le rebord de l'arête de la baignoire, se trouvent, sur les tiges
filetées, les poignées supérieures du panneau , dont la partie
inférieure sert d'appui au panneau et la partie supérieure abrite un
ressort préformé pour insertion de l'arête du panneau. Vérifiez et,
éventuellement, réglez la position des deux poignées supérieures du
panneau afin que le panneau inséré se trouve immédiatement sous
le bord de l'arête et, par sa forme, s'ajuste au contour extérieur.
Placez la baignoire à sa place définitive dans l'angle, vérifiez la
hauteur du panneau en plastique (565 à 570 mm). En fonction de la
hauteur mesurée du panneau, réglez la hauteur de la baignoire afin que
la hauteur sous l'arête soit égale à la hauteur du panneau + 2à3mmde
jeu. Sur les cloisons attenantes, reportez la hauteur de l'arête.
Pour tester, ajustez le panneau aux poignées montées supérieures
du panneau, insérez-le dans les ressorts et équilibrez en fonction de la
forme de la baignoire. Dessinez la forme du panneau sur le sol, puis, sur
les cloisons, les côtés attenants du panneau. Enlevez le panneau et, en
fonction du besoin, corrigez la hauteur de la baignoire en tournant les
pieds en plastique. Resserrez les écrous de sécurité des pieds.
Retirez la baignoire et dessinez sur les cloisons la hauteur de l'arête.
Mesurez et fixez, par le moyen indiqué dans le mode de montage de la
baignoire, les attaches en plastique sur les cloisons.
Pour fixer le panneau, on utilisera les poignées du panneau en métal
avec tôle trouée et deux pièces pour fixer le bord gauche en haut et
en bas ainsi que deux pièces pour fixer le côté droit.
A l'endroit choisi, appliquez la poignée du panneau au contour
dessiné du panneau. Déplacez la poignée du panneau vers le dessous
de la baignoire d'une épaisseur du panneau c'est-à-dire 3à4mm
à partir du contour du panneau et, sur la cloison, reportez les centres
des ouvertures ovales de fixation. Forez des ouvertures de Ø 8mm dans
les centres marqués , introduisez des chevilles et fixez les poignées
du panneau à l'aide des vis . Reportez les axes des poignées du
panneau sur le contour du panneau sur la cloison.
Pour stabiliser la partie inférieure du panneau, montez sur le bout
inférieur de la tige filetée le ressort et l'écrou . D'après le
contour du panneau dessiné sur le sol, réglez le ressort par
déplacement sur la tige filetée. Pour régler la position du ressort,
resserrez l'écrou .
Montez l'ensemble d'écoulement sur la baignoire.
Placez la baignoire à sa place définitive et accrochez-la aux
attaches en plastique d'après le mode de montage de la baignoire.
Insérez le panneau en plastique et équilibrez. Marquez, à l'endroit des
poignées du panneau , les centres des ouvertures de fixation sur le
panneau (au centre de la tôle trouée).
A l'aide d'un foret de Ø 3mm, percez le panneau avec la tôle de
soutien trouée. ATTENTION à ne pas endommager le panneau en
plastique avec le mandrin de la perceuse ! Fixez le panneau à l'aide du
goujon avec cale en plastique, posez le cache en plastique sur
la tête de la vis.
Si nécessaire, il est possible de mastiquer les jointures entre le
panneau et le carrelage et même, éventuellement, les jointures
horizontales.
Jeu de montage - PANELKIT
1300
650160
1070
1/2
530
375
1/2
Dessin n° 1 - vue d'en bas
~60
565-567
107
114
113
101
110
111, 112
~60
Dessin n° 2
105
103
102
7
1, 2
94
108
106
109
101
104
2-3
565-567
Dessin n° 3
Accessoires du panneau en plastique
Montage de la baignoire LOVE STORY avec panneau frontal en plastique
RAVAK a.s., Obecnická 285, 261 01 Pøíbram 1, ÈR tel.: [phone]
fax: [phone], e-mail: [email protected] www.ravak.com
102. Tige filetée M12x550mm courbée 18
103. Ecrou M12
104. Poignée supérieure du panneau 15
105. Support de la tige filetée 17
106. Tube de distancement 19
107. Poignée du panneau 20
108. Ressort 011
109. Cale Ø 13
110. Goujon Ø 3,5x13
111. Cale en plastique Ø 4
112. Cache en plastique Ø 4
113. Cheville Ø 8
114. Vis pour chevilles Ø 4x40
101. Panneau en plastique LOVE STORY
droit (gauche)
2 unités
10 unités
2 unités
2 unités
2 unités
4 unités
2 unités
4 unités
4 unités
4 unités
4 unités
8 unités
8 unités
1 unité

Instalarea cãzii LOVE STORY cu mascã frontalã din plastic
RO
1. 102,
103
fig.3
2. 102
1 103 109 106
(1, 2)
109 103
105
3.
4. 105
102 105
103
5.
104
104
6.
7.
8.
9.
107
10. 107
113
114
11.
108 103 102
108
103
12.
13.
107
14.
110 101 112
15.
Lãsaþi cada rãsturnatã în continuare. Pe barele filetate de
550 mm lungime, înºurubaþi piuliþele ºi clemele mãºtii conform
.
La celãlalt capãt al barei filetate , montate în conformitate cu
pct. , înºurubaþi piuliþa , ºaiba , tubul distanþier ºi, apoi,
introduceþi-le în orificiul din marginea suportului cãzii .
Introduceþi ºaiba ºi strângeþi uºor piuliþa . În marginea cãzii
introduceþi suportul barei filetate ºi ajustaþi-o perpendicular pe
suportul principal. Marcaþi poziþia suportului din metal pe cadã.
Deºurubaþi bara filetatã 102 ºi suportul acesteia. Dupã conturul
marcat al suportului barei filetate, aplicaþi o cantitate suficientã de
silicon în marginea cãzii pentru potrivirea ºi stabilizarea poziþiei
suportului barei filetate.
Introduceþi suportul metalic al barei filetate în silicon, în locul
iniþial, ºi fixaþi bara filetatã ºi suportul acesteia în poziþia
finalã, strângând piuliþele în mod corespunzãtor. La strângerea
piuliþelor NU DEFORMAþI MARGINEACãZII.
Sub marginea cãzii, pe barele filetate, se aflã suporturile
superioare ale mãºtii în formã de clemã a cãror parte inferioarã
serveºte ca spijin al mãºtii, iar partea superioarã este prevãzutã cu
un arc, acesta având forma potrivitã pentru introducerea mãºtii.
Verificaþi ºi eventual ajustaþi poziþia celor douã cleme superioare
astfel încât masca introdusã sã fie cât mai aproape sub marginea
superioarã a cãzii ºi sã copieze forma acesteia.
Puneþi cada în poziþia corectã în colþul unde doriþi s-o instalaþi
definitiv. Mãsuraþi înãlþimea mãºtii 101 (565 - 570 mm) ºi, dacã este
necesar, reajustaþi înãlþimea cãzii astfel încât înãlþimea ei pânã la
marginea sã fie egalã cu înãlþimea mãºtii + toleranþã de 2 - 3 mm.
Marcaþi înãlþimea marginii cãzii pe pereþii aferenþi.
Aºezaþi masca pe suporturile ei superioare, introduceþi-o în cleme
ºi potriviþi-o ca sã copieze forma cãzii. Marcaþi pe pardosealã forma
mãºtii de pe planul orizontal, iar pe pereþi marcaþi forma pãrþilor
laterale ale mãºtii. Înlãturaþi masca ºi, dacã este necesar, modificaþi
înãlþimea cãzii prin rotirea picioruºelor din plastic.
Înlãturaþi cada ºi conturaþi pe perete forma marginii superioare a
cãzii. Schimbaþi ºi fixaþi clemele din plastic pe perete conform
instrucþiunilor de montare a cãzii.
Pentru prinderea mãºtii pe pereþii laterali folosiþi suporturile
metalice cu tablã perforatã ale mãºtii , ºi anume douã pentru
fixarea marginii superioare ºi a celei inferioare din stânga ºi, la fel,
douã pentru fixarea marginilor din dreapta.
Puneþi suportul pe conturul marcat al mãºtii, în locul
determinat. Deplasaþi suportul mãºtii spre dedesubtul cãzii pe o
distanþã egalã cu grosimea mãºtii, adicã 3 - 4 mm de conturul mãºtii
marcat, iar pe perete desenaþi centrul orificiilor ovale de fixare. În
centrul ovalelor daþi gãuri de 8 mm, introduceþi diblurile ºi
prindeþi cu ºuruburile . Marcaþi axele suporturilor mãºtii pe
conturul mãºtii desenat pe perete.
Pentru a consolida partea de jos a mãºtii, montaþi clema arcuitã
ºi piuliþa la capãtul inferior al barei filetate . Reglaþi clema
arcuitã prin deplasarea ei pe bara filetatã astfel încât masca sã
fie conformã conturului desenat pe pardosealã. Dupã ajustarea
poziþiei clemei, strângeþi piuliþa .
Montaþi sistemul de evacuare în cadã.
Potriviþi cada în poziþia finalã ºi fixaþi-o în bridele din plastic
conform Instrucþiunilor de montare a cãzii. Potriviþi masca frontalã
din plastic. Marcaþi pe mascã centrele orificiilor pentru suporturile de
fixare (în mijlocul tablei perforate).
Cu un burgiu de 3 mm gãuriþi masca împreunã cu tabla
perforatã de sprijin. sã nu deterioraþi masca din plastic cu
mandrina maºinii de gãurit! Fixaþi masca cu ajutorul ºurubului
autofiletant cu ºaiba din plastic , presaþi cãpãcelul peste
capul ºurubului.
Dacã este necesar puteþi etanºa cu silicon spaþiul dintre mascã ºi
peretele faianþat, eventual ºi cele din planul orizontal.
ATENÞIE
∅
∅
102. Barã filetatã M12x550 mm, curbatã 18
103. Piuliþã M12
104. Suport mascã 15
105. Suport barã filetatã 17
106. Tub distanþier 19
107. Suport mascã 20
108. Clemã arcuitã 011
109. ªaibã 13
110. ªurub autofiletant 3,5x13
111. ªaibã din plastic 4
112. Cãpãcel din plastic 4
113. Diblu 8
114. Þurub pentru diblu 4x40
∅
∅
∅
∅
∅
∅
2 buc.
10 buc.
2 buc.
2 buc.
2 buc.
4 buc.
2 buc.
4 buc.
4 buc.
4 buc.
4 buc.
8 buc.
8 buc.
KIT de montaj PANELKIT
1300
650160
1070
1/2
530
375
1/2
Fig. 1 - Vedere de dedesubtul cãzii
~60
565-567
107
114
113
101
110
111, 112
~60
Fig. 2
105
103
102
7
1, 2
94
108
106
109
101
104
2-3
565-567
Fig. 3
101. Mascã din plastic LOVE STORY dreapta (stânga)
1 buc.
Accesoriile mãºtii din plastic
RAVAK a.s., Obecnická 285, 261 01 Pøíbram 1, ÈR tel.: [phone]
fax: [phone], e-mail: [email protected] www.ravak.com

Montáž vane LOVE STORY s plastovým èelným panelom
SK
1. 102
103
obr. è.3.
2. 102 1
103 109 106
1,2
109 103
105
3. 102
4. 105
103
102 105
5.
104
6.
101
7.
8.
9. 107
10. 107
113
114
114
11.
102 108 103
108
103
12.
13.
107
14.
110
111 112
15.
Vaòu ponechajte v polohe dnom hore. Na závitové tyèe dåžky
550 mm si vopred naskrutkujte matice a príchytky panela pod¾a
Na druhý koniec závitovej tyèe , osadenej pod¾a bodu ,
naskrutkujte maticu vložte podložku , distanènú rúrku , a
potom nasuòte do krajného otvoru v nosníku vane ( ). Vložte
podložku a z¾ahka dotiahnite maticu . Do lemu vane vložte
Oporu závitovej tyèe a vyrovnajte ju kolmo k nosníku. Obkreslite
polohu kovovej opory na vaòu.
Uvo¾nite závitovú tyè a oporu závitovej tyèe. Pod¾a
obkresleného obrysu opory závitovej tyèe naneste do lemu vane
dostatoèné množstvo tmelu na vyrovnanie a stabilizáciu polohy
opory závitovej tyèe.
Vložte kovovú oporu závitovej tyèe na pôvodné miesto do
tmelu a primeraným dotiahnutím matíc upevnite závitovú tyè
a oporu závitovej tyèe v definitívnej polohe. Dotiahnutím
matice NESMIE BYŤ DEFORMOVANÝ LEM VANE!
Pod hranou orezu vane sú na závitových tyèiach držiaky panelu
horné , ktorých spodná èasť slúži ako opora pre panel a v hornej
èasti je tvarovaná pružina na zasunutie orezu panelu.
Prekontrolujte, prípadne nastavte polohu oboch držiakov panelu
horných tak, aby zasunutý panel bol tesne pod hranou orezu a
tvarom lícoval s vonkajším obrysom.
Vaòu postavte na definitívne miesto v rohu, premerajte výšku
plastového panelu (565 až 570 mm). Pod¾a nameranej výšky
panelu nastavte výšku vane tak, aby výška pod orez sa rovnala
výške panelu +2 až 3 mm vôle. Na priliehajúce steny oznaète výšku
orezu.
Skúšobne priložte panel k namontovaným držiakom panelu
horných a zasuòte ho do tvarových pružín, vyrovnajte pod¾a tvaru
vane. Na podlahu obkreslite pôdorysný tvar panelu, na steny
priliehajúci tvar bokov panelu. Zložte panel, pod¾a potreby ešte
upravte výšku vane otáèaním plastových nožièiek. Dotiahnite
zaisťovacie matice nožièiek.
Vaòu odstavte, na stenách v oznaèenej výške vykreslite výšku
orezu. Spôsobom uvedeným v montážnom návode vane vymerajte
a pripevnite plastové príchytky na stenu.
Na upevnenie panelu budú použité kovové držiaky panelu s
dierkovaným plechom, a to dva kusy na upevnenie ¾avého okraja
hore a dolu, rovnako tak 2 kusy na uchytenie pravého okraja.
Vo zvolenom mieste priložte držiak panelu k nakreslenému
obrysu panelu. Posuòte držiak panelu smerom pod vaòu o hrúbku
panelu to je o 3 až 4 mm od obrysu panelu a na stenu obkreslite
stredy oválnych otvorov na upevnenie. Do vyznaèených stredov
vyvàtajte otvory 8 mm, zasuòte hmoždinky a držiaky panelu
priskrutkujte skrutkami . Osi držiakov panelu si oznaète na obrys
panelu na stene. . Osy držákù panelu si oznaète na obrys panelu
na stìnì.
Na stabilizáciu dolnej èasti panelu namontujte na spodný koniec
závitovej tyèe pružinu a maticu . Pod¾a obrysu panelu
zakresleného na podlahe nastavte pružinu posunutím na
závitovej tyèi. Po nastavení polohy pružiny dotiahnite maticu .
Na vaòu namontujte odtokový komplet.
Postavte vaòu späť do definitívnej polohy a zaveste na plastové
príchytky pod¾a montážneho návodu vane. Vložte plastový panel a
vyrovnajte. V miestach držiakov panelu oznaète na panel stredy
otvorov na upevnenie (v strede dierkovaného plechu).
Vrtákom 3 mm prevàtajte panel spoloène s oporným
dierkovaným plechom. POZOR aby ste nepoškodili sk¾uèovadlom
vàtaèky plastový panel! Samoreznou skrutkou s podložkou
plastovou upevnite panel, natlaète plastový kryt na hlavu
skrutky.
Pod¾a potreby je možné tmeliť medzery medzi panelom a
obkladom, prípadnì i vodorovné spáry.
∅
∅
102. Závitová tyè M12 x550mm ohnutá 18
103. Matica M12
104. Držiak panelu horný 15
105. Opora závitovej tyèe 17
106. Distanèná rúrka 19
107. Držiak panelu 20
108. Pružina 011
109. Podložka 13
110. Skrutka samorezná 3,5x13
111. Podložka plastová 4
112. Krytka plastová 4
113. Hmoždinka 8
114. Skrutka do hmoždinky 4x40
∅
∅
∅
∅
∅
∅
2ks
10 ks
2ks
2ks
2ks
4ks
2ks
4ks
4ks
4ks
4ks
8ks
8ks
Montážna súprava - PANELKIT
1300
650160
1070
1/2
530
375
1/2
Obr. 1 - poh¾ad zdola
~60
565-567
107
114
113
101
110
111, 112
~60
Obr. 2
105
103
102
7
1, 2
94
108
106
109
101
104
2-3
565-567
Obr. 3
101. Panel plastový LOVE STORY pravý (¾avý)
1ks
Pøíslušenstvo plastového panelu
RAVAK SLOVAKIA s.r.o., Sabinovská 5, 821 02 Bratislava, obchodná kancelária: Stará Vajnorská 4, 832 55 Bratislava
tel.: [phone], fax: [phone], e-mail: [email protected] www.ravak.sk

Ìîíòàæ íà âàíàòà LOVE STORY ñ ïëàñòìàñîâ ÷åëåí ïàíåë
BG
1
2
3
4
5
6
7
8
10
11
14
15
. Îñòàâåòå âàíàòà ñ äúíîòî íàãîðå. Íà ðåçáîâàíèÿ ëîñò 102 ñ
äúëæèíà 550 ìì çàâèíòåòå ïðåäâàðèòåëíî ãàéêèòå 103 è êëåìèòå íà
ïàíåëà ñïîðåä ôèã. ¹ 3.
. Íà äðóãèÿ êðàé íà íàìåñòåíèÿ ñïîðåä òî÷êà 1 ðåçáîâàí ëîñò 102
çàâèíòåòå ãàéêà 103, äàéòå øàéáà 109, îòäåëèòåëíà òðúáè÷êà 106 è
ñëåä òîâà ïúõíåòå ëîñòà â êðàéíèÿ îòâîð â ïîäïîðàòà íà âàíàòà (1, 2).
Äàéòå øàéáàòà 107 è ëåêî äîçàòåãíåòå ãàéêàòà 103. Ñëîæåòå îïîðàòà
íà ðåçáîâàíèÿ ëîñò 105 íà ðúáà íà âàíàòà è ÿ èçïðàâåòå âåðòèêàëíî
íà ïîäïîðàòà. Ïðå÷åðòàéòå ïîëîæåíèåòî íà ìåòàëíàòà îïîðà âúðõó
âàíàòà.
. Ðàçõëàáåòå ðåçáîâàíèÿ ëîñò 102 è íåãîâàòà îïîðà. Ñïîðåä
ïðåðèñóâàíèòå î÷åðòàíèÿ íà îïîðàòà íàíåñåòå äîñòàòú÷íî
êîëè÷åñòâî ñèëèêîí âúðõó ïåðèôåðèÿòà íà âàíàòà ñ öåë äà ñå
èçðàâíè è ñòàáèëèçèðà ïîçèöèÿòà íà îïîðàòà íà ðåçáîâàíèÿ ëîñò.
. Äàéòå ìåòàëíàòà îïîðà íà ðåçáîâàíèÿ ëîñò 105 íà ïúðâîíà÷àëíîòî
é ìÿñòî â ñèëèêîíà è ñ ïðèìåðåíî äîçàòÿãàíå íà ãàéêèòå 103
çàêðåïåòå ðåçáîâàíèÿ ëîñò 102 è íåãîâàòà îïîðà 105 íà
îêîí÷àòåëíîòî èì ïîëîæåíèå. ÄÀ ÍÅ ÑÅ ÄÅÔÎÐÌÈÐÀ
ÏÅÐÈÔÈÐÈßÒÀ ÍÀ ÂÀÍÀÒÀ ïðè äîçàòÿãàíåòî íà ãàéêèòå!
. Ïîä èâèöàòà íà èçðåçêàòà íà âàíàòà âúðõó ðåçáîâàíèòå ëîñòîâå ñå
íàìèðàò äðúæêèòå íà ïàíåëà 104, ÷èÿòî äîëíà ÷àñò ñëóæè çà îïîðà
íà ïàíåëà, à â ãîðíàòà ÷àñò å îôîðìåíà ïðóæèíà çà íàïúõâàíå íà
èçðÿçêàòà íà ïàíåëà. Ïðîâåðåòå îòíîâî, åâåíòóàëíî èçðàâíåòå
ïîçèöèèòå íà äâåòå äðúæêè íà ïàíåëà 104 òàêà, ÷å íàìåñòåíèÿò
ïàíåë äà å ïëúòíî ïîä èâèöàòà íà èçðåçà è äà ïðèëÿãà ïî ôîðìà êúì
âúíøíîòî î÷åðòàíèå.
. Íàãëàñåòå âàíàòà íà îêîí÷àòåëíîòî é ìÿñòî, ïðåìåðåòå âèñî÷èíàòà
íà ïëàñòìîñîâèÿ ïàíåë 101 (îò 565 äî 570 ìì). Ñïîðåä èçìåðåíàòà
âèñî÷èíà íà ïàíåëà íàãîäåòå âèñî÷èíàòà íà âàíàòà òàêà, ÷å
ñòîéíîñòòà ïîä èçðåçêàòà é äà å ðàâíà íà âèñî÷èíàòà íà ïàíåëà +
õëàáèíà îò 2 äî 3 ìì. Âúðõó ñúñåäíàòà ñòåíà îçíà÷åòå âèñî÷èíàòà íà
èçðåçêàòà.
. Ïðèëîæåòå ïðîáíî ïàíåëà êúì ìîíòèðàíèòå çà íåãî äðúæêè è ãî
çàêà÷åòå çà ïðóæèíèòå, èçðàâíåòå ãî ñïîðåä ôîðìàòà íà âàíàòà.
Ïðå÷åðòàéòå âúðõó ïîäà ôîðìàòà íà ïàíåëà â îáù ïëàí, à âúðõó
ñòåíàòà ñúîòâåòíàòà ôîðìà íà ñòðàíè÷íàòà ìó ñòðàíà. Îòñòðàíåòå
ïàíåëà, ñïîðåä íóæäèòå êîðåãèðàéòå îùå âèñî÷èíàòà íà âàíàòà ÷ðåç
âúðòåíå íà ïëàñòìàñîâèòå êðà÷åòà. Äîçàòåãíåòå äúðæàùèòå ãàéêè íà
êðà÷åòàòà.
. Îòëîæåòå âàíàòà, íà îáîçíà÷åíàòà âèñî÷èíà âúðõó ñòåíàòà
íàíåñåòå âèñî÷èíàòà íà èçðåçà. Ïî íà÷èíà, êîéòî å óâåäåí â
óïúòâàíåòî çà ìîíòàæ íà âàíàòà, èçìåðåòå è ïðèêðåïåòå
ïëàñòìàñîâèòå êëåìè íà ñòåíàòà.
9. Çà çàêðåïâàíåòî íà ïàíåëà êúì ñòåíàòà ùå ñå èçïîëçâàò íåãîâèòå
äâå ìåòàëíè äðúæêè 107 ñ äóï÷åñòàòà ëàìàðèíà è òî äâà áðîÿ çà
çàêðåïâàíå íà ëåâèÿ êðàé ãîðå, à äîëó ñúùî äâà áðîÿ çà çàõâàùàíå
íà äåñíèÿ êðàé.
. Â èçáðàíîòî ïîëîæåíèå ïðèëîæåòå äðúæêàòà íà ïàíåëà 107 êúì
ïðåðèñóâàíîòî ìó î÷åðòàíèå. Ïðåìåñòåòå ÿ â ïîñîêà ïîä âàíàòà íà
ðàçñòîÿíèå, ðàâíî íà äåáåëèíàòà íà ïàíåëà, êîåòî îçíà÷àâà íà 3 äî 4
ìì îò î÷åðòàíèåòî íà ïàíåëà è ïðå÷åðòàéòå âúðõó ñòåíàòà ñðåäèòå
íà îâàëíèòå îòâîðè çà çàêðåïâàíåòî.  îáîçíà÷åíèòå ñðåäè ïðîáèéòå
îòâîðè Ø 8 ìì, ïúõíåòå ùèôòîâå 113, à äðúæêèòå íà ïàíåëà
çàòåãíåòå ñ áóðìèòå 114. Îáîçíà÷åòå ñè îñèòå íà äðúæêèòå âúðõó
î÷åðòàíèåòî íà ïàíåëà íà ñòåíàòà.
. Çà äà ñå ñòàáèëèçèðà äîëíàòà ÷àñò íà ïàíåëà, íà äîëíèÿ êðàé íà
ðåçáîâàíèÿ ëîñò 102 ìîíòèðàéòå ïðóæèíàòà 108 è ãàéêàòà 103.
Ñïîðåä íàðèñóâàíèòå íà ïîäà î÷åðòàíèÿ íà ïàíåëà ÷ðåç ïîìúðäâàíå
íà ðåçáîâàíèÿ ëîñò íàãëàñåòå ïðóæèíàòà 108 êàòî ñòîïîð. Ñëåä êàòî
óñòàíîâèòå ïîëîæåíèåòî íà ïðóæèíàòà äîçàòåãíåòå ãàéêèòå 103.
12. Ìîíòèðàéòå îòâîäíèòåëíèÿ êîìïëåêò íà âàíàòà.
13. Íàìåñòåòå îáðàòíî âàíàòà íà îêîí÷àòåëíîòî é ïîëîæåíèå è ÿ
çàêà÷åòå íà ïëàñòìàñîâåòå êëåìè ñïîðåä óïúòâàíåòî çà ìîíòàæà é.
Ñëîæåòå ïëàñòìàñîâèÿ ïàíåë è ãî èçðàâíåòå. Âúðõó ìåñòàòà çà
äðúæêèòå 107 âúðõó ïàíåëà îáîçíà÷åòå ñðåäèòå íà îòâîðèòå çà
çàõâàùàíå (â ñðåäàòà íà äóï÷åñòàòà ëàìàðèíà).
. Ñ ïîìîùòà íà áóðãèÿ Ø 3 ìì ïðîáèéòå ïàíåëà çàåäíî ñ îïîðíàòà
äóï÷åñòà ëàìàðèíà. ÂÍÈÌÀÂÀÉÒÅ ñ ïàòðîííèêà äà íå ïîâðåäèòå
ïëàñòìàñîâèÿ ïàíåë! Çàêðåïåòå ïàíåëà ñ ïîìîùòà íà
ñàìîïðîáèâíèÿ âèíò 110 ñ ïëàñòìàñîâà øàéáà 111, íàìåñòåòå
ïëàñòìàñîâî êàïà÷å 112 âúðõó ãëàâàòà íà âèíòà.
. Ñïîðåä íóæäèòå ìîæåòå äà çàïúëíèòå è ôóãàòà ìåæäó ïàíåëà è
îáëèöîâêàòà, åâåíòóàëíî
102. Ðåçáîâàí ëîñò
Ì12 õ550 ìì îãúíàò 18
103. Ãàéêà Ì12
104. Äðúæêà íà ïàíåëà ãîðíà 15
105. Îïîðà íà ðåçáîâàíèÿ ëîñò 17
Îòäåëèòåëíà òðúáè÷êà 19
107. Äðúæêà íà ïàíåëà 20
108. Ïðóæèíà 011
109. Øàéáà
110. Ñàìîïðîáèâåí âèíò 3,5õ13
111. Øàéáà ïëàñòìàñîâà
112. Êàïà÷å ïëàñòìàñîâî
113. Ùèôò
114. Áóðìà êúì øèôòà õ40
106.
Ø13
Ø
Ø4
Ø4
Ø8
Ø4
2 áð.
10 áð.
2 áð.
2 áð.
2 áð.
4 áð.
2 áð.
4 áð.
4 áð.
4 áð.
4 áð.
8 áð.
8 áð.
Ìîíòàæåí êîìïëåêò PANELKIT
1300
650160
1070
1/2
530
375
1/2
Ôèã. 1 ïîãëåä îòäîëó
~60
565-567
107
114
113
101
110
111, 112
~60
Ôèã.2
105
103
102
7
1, 2
94
108
106
109
101
104
2-3
565-567
Ôèã. 3
101. Ïàíåë ïëàñòìàñîâ
äåñåí (ëÿâ) 1 áð.LOVE STORY
Àêñåñîàðè êúì ïëàñòìàñîâèÿ ïàíåë
RAVAK a.s., Obecnická 285, 261 01 Pøíbram 1, ÈR tel.: [phone]
fax: [phone], e-mail: [email protected] www.ravak.com, www.ravak.cz

Montáž vany LOVE STORY s plastovým èelním panelem
CZ
05/ 0620
1. 102
103
obr. è. 3
2. 102 1
103 109 106
12
109 103
105
3. 102
4. 105
103
102 105
5.
104
104
6.
101
7.
8.
9. 107
10. 107
113
114
11.
102 108 103
108
103
12.
13.
107
14.
110
111 112
15.
Vanu ponechte v poloze dnem vzhùru. Na závitové tyèe
délky 550 mm si pøedem našroubujte matice a pøíchytky
panelu dle .
Na druhý konec závitové tyèe , osazené podle bodu , naš-
roubujte matici vložte podložku , distanèní trubku ,
a poté nasuòte do krajního otvoru v nosníku vany ( , ). Vložte
podložku a lehce dotahnìte maticí . Do lemu vany vložte
Opìru závitové tyèe a vyrovnejte ji kolmo k nosníku. Obkres-
lete polohu kovové opìry na vanu.
Uvolnìte závitovou tyè a opìru závitové tyèe. Podle ob-
kresleného obrysu opìry závitové tyèe naneste do lemu vany
dostateèné množství tmelu pro vyrovnání a stabilizaci polohy
opìry závitové tyèe.
Vložte kovovou opìru závitové tyèe na pùvodní místo do
tmelu a pøimìøeným dotažením matic upevnìte závitovou tyè
a opìru závitové tyèe v definitivní poloze. Dotažením
matice NESMÍ BÝT DEFORMOVÁN LEM VANY!
Pod hranou oøezu vany jsou na závitových tyèích držáky panelu
horní , jejichž spodní èást slouží jako opìra pro panel a v horní
èásti je tvarovaná pružina pro zasunutí oøezu panelu. Pøekon-
trolujte, pøípadnì seøiïte polohu obou držákù panelu horních
tak, aby zasunutý panel byl tìsnì pod hranou oøezu a tvarem
lícoval s vnìjším obrysem.
Vanu ustavte na definitivní místo v rohu, pøemìøte výšku
plastového panelu (565 až 570 mm). Podle namìøené výšky
panelu seøiïte výšku vany tak, aby výška pod oøez se rovnala
výšce panelu +2 až 3 mm vùle. Na pøiléhající stìny oznaète výšku
oøezu.
Zkušebnì pøiložte panel k namontovaným držákùm panelu
horních a zasuòte jej do tvarových pružin, vyrovnejte podle tvaru
vany. Na podlahu obkreslete pùdorysný tvar panelu, na stìny
pøiléhající tvar bokù panelu. Sejmìte panel, podle potøeby ještì
upravte výšku vany otáèením plastových nožièek. Dotahnìte
zajišťovací matice nožièek.
Vanu odstavte, na stìnách v oznaèené výšce vykreslete výšku
oøezu. Zpùsobem uvedeným v montážním návodu vany vymìøte
a pøipevnìte plastové pøíchytky na stìnu.
Pro upevnìní panelu budou použity kovové držáky panelu
s dìrovaným plechem, a to dva kusy pro upevnìní levého okraje
nahoøe a dole, stejnì tak 2 kusy k uchycení pravého okraje.
Ve zvoleném místì pøiložte držák panelu k nakreslenému
obrysu panelu. Posuòte držák panelu smìrem pod vanu o tloušť-
ku panelu - to je o 3 až 4 mm od obrysu panelu a na stìnu obkres-
lete støedy oválných otvorù pro upevnìní. Do vyznaèených støedù
vyvrtejte otvory 8 mm, zasuòte hmoždinky a držáky panelu
pøišroubujte vruty . Osy držákù panelu si oznaète na obrys
panelu na stìnì.
Pro stabilizaci dolní èásti panelu namontujte na spodní konec
závitové tyèe pružinu a matici . Podle obrysu panelu
zakresleného na podlaze seøiïte pružinu posunutím na
závitové tyèi. Po seøízení polohy pružiny dotáhnìte matici .
Na vanu namontujte odtokový komplet.
Ustavte vanu zpìt do definitivní polohy a zavìšte na plastové
pøíchytky dle montážního návodu vany. Vložte plastový panel
a vyrovnejte. V místech držákù panelu oznaète na panel
støedy otvorù pro upevnìní (ve støedu dìrovaného plechu).
Vrtákem 3 mm provrtejte panel spoleènì s opìrným dìrova-
ným plechem. POZOR abyste nepoškodili sklíèidlem vrtaèky
plastový panel! Samoøezným šroubem s podložkou plasto-
vou upevnìte panel, namáèknìte plastovou krytku na
hlavu šroubu.
Podle potøeby lze tmelit spáry mezi panelem a obkladem, pøí-
padnì i vodorovné spáry.
∅
∅
102. Závitová tyè M12 x550mm ohnutá 18
103. Matice M12
104. Držák panelu horní 15
105. Opìra závitové tyèe 17
106. Distanèní trubka 19
107. Držák panelu 20
108. Pružina 011
109. Podložka 13
110. Šroub samoøezný 3,5x13
111. Podložka plastová 4
112. Krytka plastová 4
113. Hmoždinka 8
114. Vrut do hmoždinky 4x40
∅
∅
∅
∅
∅
∅
2ks
10 ks
2ks
2ks
2ks
4ks
2ks
4ks
4ks
4ks
4ks
8ks
8ks
Montážní sada - PANELKIT
1300
650160
1070
1/2
530
375
1/2
Obr. 1 - pohled zdola
~60
565-567
107
114
113
101
110
111, 112
~60
Obr. 2
105
103
102
7
1, 2
94
108
106
109
101
104
2-3
565-567
Obr. 3
101. Panel plastový LOVE STORY pravý (levý)
1ks
Pøíslušenství plastového panelu
RAVAK a.s., Obecnická 285, 261 01 Pøíbram 1, ÈR tel.: [phone]
fax: [phone], e-mail: [email protected] www.ravak.com, www.ravak.cz
Výrobce si vyhrazuje právo zmìny ceny, technických parametrù, èi dalších skuteèností bez pøedchozího upozornìní a nenese odpovìdnost za tiskové chyby.
