RCA MAF70 User manual

Fits TVs 23"- 37"
Maximum Load Capacity – 66 lbs. (29.9 kg)
Follow these precautions to ensure safe installation and
mounting of your at panel TV.
1. Be sure you have purchased the correct wall mount
for your TV. Recheck the size and weight constraints.
2. Gather all necessary tools before you begin installation.
You will need a #3 bit Phillips screwdriver, electric
drill, drill bit (included), level (integrated level on
product), stud nder, and hammer (for brick and
concrete installations).
3. It is essential for the wall mount plate to be attached
to wall studs. (Use a stud nder.)
4. Use the included hardware for mounting purposes.
This hardware has been provided to ensure a safe and
secure mount.
5. Hire a licensed electrician to relocate an electrical
outlet, if needed.
6. Be sure to purchase wires long enough to connect
the TV to the audio and video components in your
installation.
7. We recommend you hire a professional installer,
if you have any concerns about installing the T V
wall mount yourself.
Keep your sales receipt to obtain warranty parts and
service and for proof of purchase. Attach it here and record
the model number. This number is located on the product.
Model No. __________________________________________
Purchase Date: ______________________________________
Dealer/Address/Phone ________________________________
Safety precautions
Flat Panel TV Wall Mount
With 0-15° Tilt

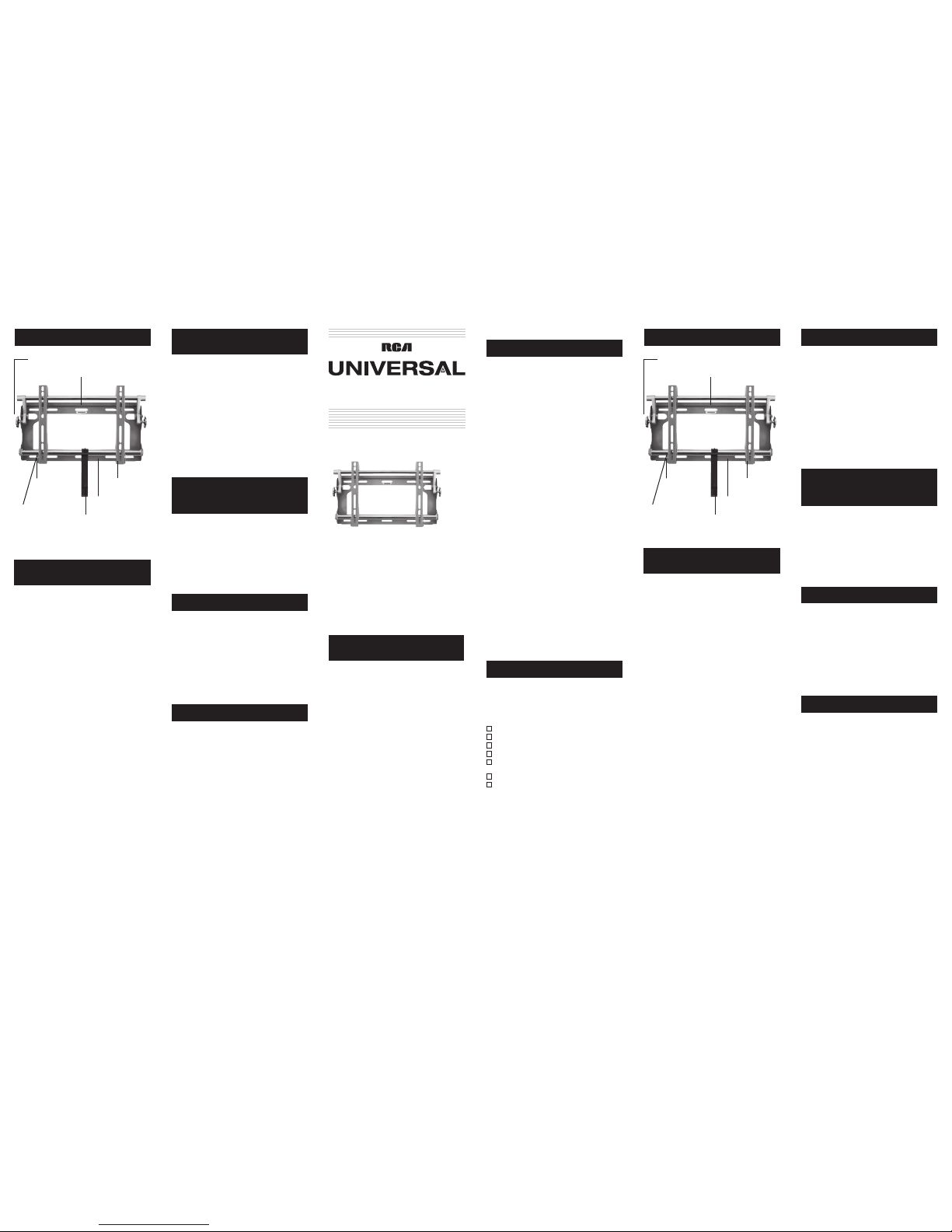

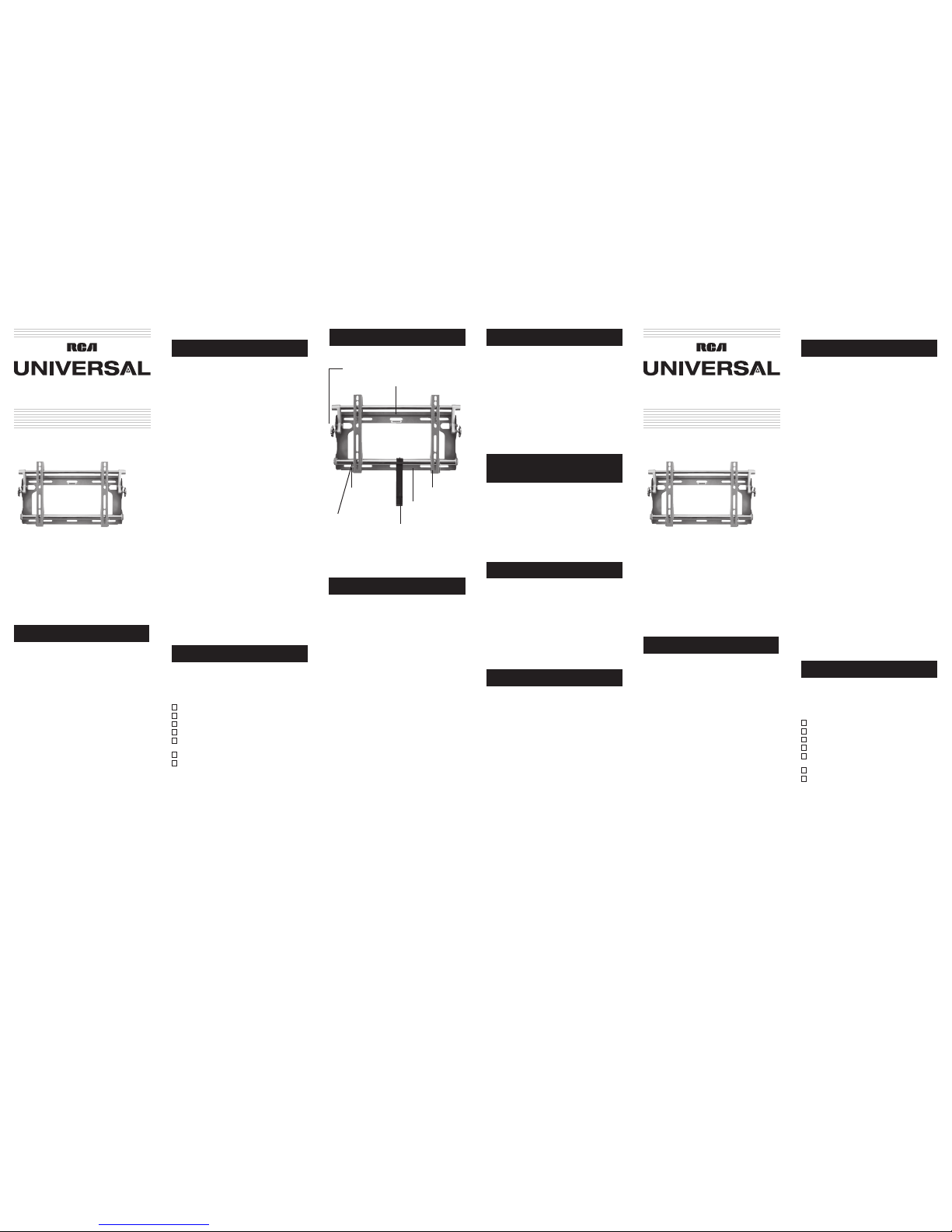

User’s Manual - English Product diagram
Attaching wall mount plate
Drywall Installation
1. Use a stud nder to locate two wood studs where you
want to install the mount.
NOTE: It is required that the wall mount plate be
attached to wall studs.
2. Locate a stud using a stud nder, awl or nail. Find the
center of the stud and pre-drill the mounting holes
with the supplied wood bit.
3. Place the wall mount plate against the wall, with the
cord management hook towards the bottom.
4. Secure the wall mount plate to the wall, using two
drywall screws, but do not completely tighten it yet.
5. Using the integrated bubble level, carefully adjust the
wall mount plate until it is level.
6. Insert the remaining screws and tighten all screws
completely.
Concrete / Brick Installation
1. Place the wall mount plate against the wall with the
cord management hook towards the bottom.
2. Using the integrated bubble level, mark off the position
of the holes that will be used for securing the mount.
3. Place the wall mount plate aside.
4. Using an electric drill and a 5/16" (8mm) masonry bit,
drill holes in the marked locations.
5. Remove any excess dust from the holes.
6. Insert a concrete anchor into each hole. If necessary, use
a hammer to lightly tap each anchor into place so they
are ush with the wall.
7. Once all anchors are in place, place the wall mount
plate back into position.
8. Attach the wall mount plate, using the drywall screws
provided.
9. Make sure all screws are tightened and secure.
1. Unplug your at panel TV before starting this step of
the installation.
IMPORTANT: NEVER lay the TV face down as this
may cause damage to the viewing surface.
2. Check screw size before attaching the TV mount
plate to the TV, determine which hardware to use.
Examine the back of your TV. If the back is at, use
the M4x12mm bolts. If your TV has a recessed back,
use the longer M4x30mm bolts and 1/2" spacers.
3. After you have determined which bolts to use, attach
the TV mount plate to the back of your TV.
NOTE: Be careful not to over-tighten the bolts.
Attaching the TV mount plate
1. To complete the installation, pick up the TV and
place the mounting hooks (located on the back of the
TV mount plate) on the horizontal bars on the wall
mount plate.
2. Press down rmly to ensure proper installation.
3. Secure in place using the security bar.
4. Attach padlock (not included) through security bar
hole if additional security is desired.
Attaching the TV mount plate
to the wall mount plate
Adjustment Knobs
Wall Mount Plate
Model: MAF70
Two-piece, low-prole design
Description: RCA Universal Flat Panel TV
Wall Mount
Color: Silver
TV Size Range: 23" – 37"
Maximum Load: 66 lbs. (29.9 kg)
Minimum Prole: 2.75" (6.9 cm)
Maximum Hole Pattern: 16.9" x 12.5"
Tilt: +/- 0-15°
Universal VESA Compatibility
Integrated Bubble Level
Cord Management
Dimensions: 24.8" W x 12.1" H x 3.4" D
Weight: 11.44 lbs.
Specifications
TV Mount Plate
Before beginning the installation process, verify that you
have all the necessary tools on hand. The following tools
are required for proper installation:
Tools
#3 bit Phillips screwdriver
Stud nder
Electric drill
Drill bit (included)
5/16" (8mm) masonry drill bit for concrete/
brick installation
Level (integrated level on product)
Hammer (for concrete installations)
Package Contents
See Detailed Installation Instruction guide for a complete
list of package contents.
Preparing to install
Integrated Bubble Level
Cord Management Hook
MAF70 Security Lock Position
Audiovox Electronics Corporation (the “Company”) warrants to you the
original retail purchaser of this product that should it, under normal use
and conditions, be proven defective in material or workmanship during
its lifetime while you own it, such defect(s) will be repaired or replaced (at
the Company’s option) without charge for parts and repair labor.
To obtain repair or replacement within the terms of this Warranty, the
product is to be delivered with proof of warranty coverage (e.g. dated bill
of sale), specication of defect(s), transportation prepaid, to the Company
at the address shown below. Do not return this product to the Retailer.
This Warranty does not cover product purchased, serviced or used
outside the United States or Canada.
This Warranty is not transferable and does not extend to costs incurred for
installation, removal or reinstallation of the product. This Warranty does
not apply if in the Company’s opinion, the product has been damaged
through alteration, improper installation, mishandling, misuse, neglect,
or accident.
THE EXTENT OF THE COMPANY’S LIABILITY UNDER THIS
WARRANTY IS LIMITED TO THE REPAIR OR REPLACEMENT
PROVIDED ABOVE AND, IN NO EVENT, SHALL THE COMPANY’S
LIABILITY EXCEED THE PURCHASE PRICE PAID BY PURCHASER
FOR THE PRODUCT.
This Warranty is in lieu of all other express warranties or liabilities. ANY
IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY
OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE
SHALL BE LIMITED TO DURATION OF THIS WARRANTY. IN NO CASE
SHALL THE COMPANY BE LIABLE FOR ANY CONSEQUENTIAL OR
INCIDENTAL DAMAGES WHATSOEVER. No person or representative is
authorized to assume for the Company any liability other than expressed
herein in connection with the sale of this product.
Some states/provinces do not allow limitations on how long an implied
warranty lasts or the exclusion or limitation of incidental or consequential
damage so the above limitations or exclusions may not apply to you. This
Warranty gives you specic legal rights and you may also have other
rights which vary from state/province to state/province.
U.S.A.: Audiovox Electronics Corporation, 150 Marcus Blvd.,
Hauppauge, New York 11788
CANADA: Audiovox Return Center, c/o Genco, 6685 Kennedy Road,
Unit 3, Door 16, Mississauga, Ontario L5T 3A5
Trademark(s) Registered, Marques Deposee, Marcas Registradas.
All other brands and product names are trademarks or registered
trademarks of their respective owners.
© 2007 Audiovox Accessories Corporation
111 Congressional Blvd., Suite 350
Carmel, IN 46032
www.rca.com MAF70_NA _IB_01
Limited Lifetime Warranty
Thank you for choosing the RCA MAF70 Universal Flat
Panel TV Wall Mount. This mount can be used for all
major brands of 23" - 37" at panel TVs, 66 lbs (29.9 kg) or
under. This wall mount features a 0-15-degree tilt for easy
viewing. Before attempting to mount your television set,
please remove all parts from this package and read the
installation instructions carefully.
WARNING: Use of this mount with a TV weighing
over 66 lbs. or with a screen larger than 37" could cause
the mount to fail causing property damage and/or
personal injury.
Your RCA Flat Panel TV Wall Mount features an adjustable
15-degree tilt for easy viewing.
To adjust the tilt :
1. Locate the adjustment knobs, located on both sides of
the wall mount plate.
2. Loosen the knobs by turning it counter-clockwise.
3. Adjust the tilt to the desired level and re-tighten the
knobs to lock the adjustment in place.
Operation and adjustment
Padlock Hole
(padlock not
included)
S’adapte aux téléviseurs de 23 po à 37 po
Capacité de charge maximale – 29,9 kg (66 lb)
Suivez ces précautions pour assurer une installation et
un montage sécuritaires de votre téléviseur à écran plat.
1. Assurez-vous d’avoir acheté le montage mural qui
convient à votre téléviseur. Revériez les contraintes
de taille et de poids.
2. Rassemblez tous les outils requis avant de commencer
l’installation. Vous devrez utiliser une tournevis à
tête cruciforme n° 3, une perceuse électrique, un
foret (inclus), un niveau (niveau intégré au produit),
un localisateur de montants et un marteau (pour
une installation dans de la brique et du ciment).
3. La plaque de montage doit être xée à des montants
muraux. (Utilisez un localisateur de montants.)
4. Utilisez la visserie incluse pour le montage. Cette
visserie est fournie pour assurer un montage
sécuritaire.
5. Faites appel à un électricien qualié pour déplacer
une prise électrique, si nécessaire.
6. Assurez-vous d’acheter des ls sufsamment longs
pour connecter le téléviseur aux composants audio
et vidéo de votre installation.
7. Nous vous recommandons d’engager un installa-
teur professionnel si vous hésitez à installer
vous-même le téléviseur.
Conservez votre facture comme preuve d’achat et pour
obtenir des pièces et du service sous garantie. Attachez-la
ici et prenez note du numéro de modèle. Ce numéro se
trouve sur le produit.
N°de modèle _______________________________________
Date d’achat : _______________________________________
Distributeur / Adresse / Téléphone _____________________
Précautions de sécurité
Montage mural pour téléviseur à
écran plat inclinable de 0 à 15°
Guide de l’utilisateur- Français
Avant de commencer le processus d’installation, vériez
que tous les outils requis sont à portée de main. Voici
les outils requis pour une installation correcte :
Outils
Tournevis à tête cruciforme n° 3
Localisateur de montants
Perceuse électrique
Foret (inclus)
Foret à maçonnerie de 8 mm (5/16 po) pour une
installation dans du béton ou de la brique
Niveau (intégré au produit)
Marteau (pour une installation dans du béton)
Contenu de l’emballage
Voyez le guide d’instructions d’installation détaillées pour
connaître la liste complète du contenu de l’emballage.
Préparation à l’installation
MAF70
Audiovox Electronics Corporation (l’Entreprise) garantit à l’acheteur au
détail d’origine que ce produit est exempt de tout défaut de matériau ou
de fabrication s’il est utilisé dans des conditions normales, pendant toute
sa durée de vie aussi longtemps que vous en êtes le propriétaire; de tels
défauts seront réparés ou l’appareil sera remplacé (à la discrétion de
l’Entreprise) sans que vous ayez à débourser des frais pour les pièces et
la main d’oeuvre.
Pour faire réparer ou remplacer dans le cadre de cette Garantie, le produit
doit être livré avec preuve de couverture de garantie (par ex.: une facture),
la spécication du ou des défauts et le transport pré-payé, à l’adresse
de l’Entreprise indiquée ci-dessous. Ne retournez pas ce produit chez le
détaillant. Cette garantie ne couvre pas un produit acheté, entretenu ou
utilisé à l’extérieur des États-Unis ou du Canada.
Cette Garantie ne peut être transférée et ne couvre pas les frais
d’installation, de retrait ou de réinstallation du produit. La Garantie ne
s’applique pas si, de l’avis de l’Entreprise, le produit a été endommagé
en raison d’une modication, d’une installation inadéquate, d’une
manipulation inadéquate, d’une mauvaise utilisation, d’une négligence
ou d’un accident.
LA RESPONSABILITÉ DE L’ENTREPRISE EN VERTU DE CETTE
GARANTIE EST LIMITÉE À LA RÉPARATION OU AU REMPLACEMENT
INDIQUÉ CI-DESSUS ET EN AUCUN CAS, NE DOIT DÉPASSER LE
PRIX D’ACHAT PAYÉ PAR L’ACHETEUR DU PRODUIT.
Cette Garantie remplace toute autre garantie ou responsabilité explicite.
TOUTE GARANTIE IMPLICITE, INCLUANT TOUTE GARANTIE
IMPLICITE DE QUALITÉ MARCHANDE OU D’ADAPTATION À
UN USAGE PARTICULIER EST LIMITÉE À LA DURÉE DE CETTE
GARANTIE. EN AUCUN CAS L’ENTREPRISE NE PEUT ÊTRE
RESPONSABLE POUR UN QUELCONQUE DOMMAGE CONSÉCUTIF
OU INDIRECT. Aucune personne ou aucun représentant n’est autorisé
à assumer au nom de l’Entreprise une responsabilité autre que celle
exprimée dans la présente en rapport avec la vente de ce produit.
Certaines juridictions ne permettent pas les limitations implicites quant
à la durée d’une garantie, non plus que l’exclusion ou la limitation des
dommages indirects ou consécutifs, de sorte que les limitations ou
exclusions énoncées ci-dessus pourraient être nulles dans votre cas. Cette
Garantie vous confère des droits juridiques spéciques qui s’ajoutent aux
autres droits éventuels qui peuvent varier d’une juridiction à l’autre.
É-U : Audiovox Electronics Corporation, 150 Marcus Blvd.,
Hauppauge, New York 11788
CANADA : Audiovox Return Center, c/o Genco, 6685 Kennedy Road,
Unit 3, Door 16, Mississauga, Ontario L5T 3A5
Marques déposées
Toutes les autres marques et noms de produits sont des marques
de commerce ou des marques de commerce déposées de leurs
propriétaires respectifs.
© 2007 Audiovox Accessories Corporation
111 Congressional Blvd., Suite 350
Carmel, IN 46032
www.rca.com MAF70_NA _IB_01
Garantie à vie limitée
Merci d’avoir choisi le montage mural universel pour
téléviseur à écran plat RCA MAF70. Ce montage peut
être utilisé pour toutes les grandes marques de téléviseurs
à écran plat de 23 po à 37 po dont le poids est égal ou
inférieur à 29,9 kg (66 lb). Ce montage mural permet un
angle d’inclinaison de 0 à 15º pour faciliter le visionnement.
Avant de commencer l’installation de votre téléviseur,
veuillez sortir toutes les pièces de cet emballage et lire
attentivement les instructions d’installation.
AVERTISSEMENT : L’utilisation de ce montage avec un
téléviseur dont le poids dépasse 29,9 kg (66 lb) ou avec un
écran de plus de 37 po pourrait provoquer une défaillance
du montant et entraîner des dommages matériels ou des
blessures.

Se ajusta a televisores de 23 pulg. a 37 pulg.
Capacidad máxima de carga – 29,9 kg (66 lb)
Siga estas medidas para garantizar una instalación y
montaje seguros de su TV de panel plano.
1. Asegúrese de haber adquirido el montaje en pared
correcto para su TV. Vuelva a vericar las restricciones
de tamaño y peso.
2. Antes de dar inicio al proceso de instalación, asegúrese
de tener todas las herramientas necesarias a la mano.
Necesitará un destornillador Phillips de punta #3, un
taladro eléctrico, una broca (incluida), un nivel (nivel
integrado en el producto), un buscador de birlos y un
martillo (para instalaciones en ladrillo y concreto).
3. Es sumamente importante que la placa de montaje
en pared esté jada a los birlos de la pared. (Utilice
un buscador de birlos.)
4. Utilice el herraje incluido para el montaje. Este herraje
se ha incluido para garantizar un montaje seguro
y ecaz.
5. Contrate a un electricista autorizado para reubicar
una toma de corriente eléctrica, de ser necesario.
6. Asegúrese de adquirir cables lo sucientemente largos
para conectar el TV a los componentes de audio y
video en su instalación.
7. Le recomendamos contratar a un instalador
profesional, si tiene preguntas o dudas respecto
a la instalación del montaje en pared del TV.
Guarde el recibo como prueba de su compra y preséntelo
para obtener repuestos o solicitar servicio bajo garantía.
Anéxelo aquí y anote el número de modelo. Este número se
encuentra en el producto.
Número de modelo __________________________________
Fecha de compra:____________________________________
Distribuidor/Dirección/Teléfono________________________
Medidas de Seguridad
Montaje en Pared para TV de Panel
Plano con Inclinación de 0 a 15°
Manual del Usuario - Español
Antes de dar inicio al proceso de instalación, asegúrese
de tener todas las herramientas necesarias a la mano.
Para llevar a cabo una instalación adecuada, necesitará
las siguientes herramientas:
Herramientas
Destornillador Phillips con punta #3
Buscador de birlos
Taladro eléctrico
Broca (incluida)
Broca para albañilería de 8 mm (5/16 pulg.)
para instalación en concreto/ladrillo
Nivel (nivel integrado en el producto)
Martillo (para instalaciones en concreto)
Contenido del Paquete
Consulte la guía de Instrucciones Detalladas de Instalación
para obtener una lista completa del contenido del paquete.
Prepárese para la instalación
MAF70
Audiovox Electronics Corporation (la “Compañía”) le garantiza a usted, el
comprador original de este producto que si, bajo condiciones y uso normales, se
encontrara que presenta defectos materiales o de mano de obra durante su vida
útil mientras sea de su propiedad, tales defectos serán reparados o reemplazados (a
opción de la Compañía) sin cargo alguno por las piezas y labores de reparación.
Para obtener los servicios de reparación o reemplazo dentro de los términos de
esta Garantía, el producto se entregará con prueba de cubierta de garantía (por
ejemplo, factura fechada de venta), especicación de los defectos, transporte
prepagado, a la Compañía a la dirección indicada abajo. No devuelva este producto
al Distribuidor. Esta Garantía no cubre un producto adquirido, mantenido o
utilizado fuera de los Estados Unidos o Canadá.
Esta Garantía no es transferible y no incluye los costos incurridos en la instalación,
remoción o reinstalación de este producto. Esta Garantía no aplica si, es opinión de
la Compañía que, este producto ha sufrido daños debido a alteraciones, instalación
inadecuada, abuso, uso indebido, negligencia o accidente.
EL ALCANCE DE LA RESPONSABILIDAD DE LA COMPAÑÍA BAJO ESTA
GARANTÍA ESTÁ LIMITADO A LA REPARACIÓN O EL REEMPLAZO
PROVISTO ARRIBA Y, EN NINGÚN CASO, DEBERÁ LA RESPONSABILIDAD
DE LA COMPAÑÍA EXCEDER EL PRECIO DE COMPRA PAGADO POR EL
COMPRADOR DE ESTE PRODUCTO.
Esta Garantía reemplaza cualesquiera otras responsabilidades o garantías expresas.
CUALESQUIERA GARANTÍAS IMPLÍCITAS, INCLUYENDO CUALQUIER
GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O ADAPTABILIDAD
PARA UN PROPÓSITO EN PARTICULAR ESTARÁN LIMITADAS A LA
DURACIÓN DE ESTA GARANTÍA. EN NINGÚN CASO LA COMPAÑÍA SERÁ
RESPONSABLE POR DAÑOS EMERGENTES O INCIDENTALES. Ninguna
persona ni representante está autorizado a asumir, a nombre de la Compañía,
ninguna responsabilidad salvo la expresada aquí en conexión con la venta de este
producto.
Algunos estados/provincias no permiten limitaciones sobre la duración de
una garantía implícita o la exclusión o la limitación de daños incidentales o
emergentes, de modo que es posible que las limitaciones o exclusiones anteriores
no se apliquen en su caso. Esta Garantía le conere derechos legales especícos;
según el estado/provincia, puede disfrutar además de otros derechos.
EE.UU: Audiovox Electronics Corporation, 150 Marcus Blvd.,
Hauppauge, New York 11788
CANADÁ: Audiovox Return Center, c/o Genco, 6685 Kennedy Road, Unit 3,
Door 16, Mississauga, Ontario L5T 3A5
Trademark(s) Registered, Marques Deposee, Marcas Registradas
Todas las demás marcas y nombres de productos son marcas
comerciales o marcas registradas de sus respectivos dueños.
© 2007 Audiovox Accessories Corporation
111 Congressional Blvd., Suite 350
Carmel, IN 46032
www.rca.com MAF70_NA _IB_01
Garantía limitada durante
la vida útil del producto
Gracias por elegir el Montaje en Pared Universal para
TV de Panel Plano MAF70 de RCA. Este montaje puede
utilizarse con todas las principales marcas de televisores
de panel plano de 23 pulg. a 37 pulg., 29,9 kg (66 lb) o
menos. Este montaje en pared puede inclinarse de 0 a 15
grados para facilitar la visualización. Antes de intentar
montar su aparato de televisión, extraiga todas las piezas
de este paquete y lea las instrucciones de instalación
cuidadosamente.
ADVERTENCIA: El uso de este montaje con un televisor
de más de 29,9 kg de peso, o con una pantalla mayor de
37 pulg., podría ocasionar su fallo además de daños a
la propiedad y/o lesiones personales.
Schéma du produit
Fixation de la plaque
de montage
Installation sur cloison sèche
1. Utilisez un localisateur de montants pour repérer les
deux montants sur lesquels installer le montage.
NOTA : La plaque de montage doit être xée à des
montants muraux.
2. Repérez un montant à l’aide du localisateur de montants,
d'un poinçon ou d'un clou. Trouvez le centre du
montant et prépercez les trous de montage avec le foret
à bois fourni.
3. Placez la plaque du montage mural contre le mur, avec
le crochet de gestion de cordon pointant vers le bas.
4. Fixez solidement la plaque de montage mural en
utilisant deux vis pour cloison sèche, mais ne les
serrez pas complètement.
5. Utilisez le niveau à bulle intégré pour ajuster avec soin
la plaque de montage mural jusqu’à ce qu’elle soit à
niveau.
6. Insérez les vis restantes et serrez complètement toutes
les vis.
Installation dans du béton ou de la brique
1. Placez la plaque du montage mural contre le mur, avec
le crochet de gestion de cordon pointant vers le bas.
2. Utilisez le niveau à bulle intégré pour marquer les
positions des trous de xation du montage.
3. Mettez de côté la plaque de montage mural.
4. Utilisez une perceuse électrique et un foret à maçonnerie
de 8 mm (5/16 po) pour percer les trous aux endroits
marqués.
5. Enlevez toute poussière excessive des trous.
6. Insérez un ancrage pour béton dans chaque trou. Utilisez
un marteau si nécessaire pour tapoter légèrement sur
chaque ancrage et le faire afeurer au mur.
7. Lorsque tous les ancrages sont en place, remettez la
plaque de montage dans sa position.
8. Fixez la plaque de montage en utilisant les vis à cloison
sèche fournies.
9. Assurez-vous que toutes les vis sont serrées et
installées de façon sécuritaire.
1. Débranchez votre téléviseur à écran plat avant de
commencer cette étape de l’installation.
IMPORTANT : Ne couchez JAMAIS le téléviseur
sur son écran pour éviter d’endommager la surface de
visionnement.
2. Vériez la taille des vis avant de xer la plaque du
montage au téléviseur et déterminez le type de
visserie à utiliser. Examinez le dos du téléviseur. Si
le dos est plat, utilisez des boulons M4x12 mm. Si le
dos du téléviseur a une courbure intérieure, utilisez
les boulons plus longs M4x30 mm et des bagues
d’espacement de 1/2 po.
3. Après avoir déterminé les boulons à utiliser, xez la
plaque de montage du téléviseur au dos du téléviseur.
NOTA : Veillez à ne pas trop serrer les boulons.
Fixation de la plaque de
montage du téléviseur
1. Pour terminer l’installation, soulevez le téléviseur
et placez les crochets de montage (situés au dos de
la plaque de montage du téléviseur) sur les barres
horizontales de la plaque de montage murale.
2. Enfoncez fermement pour installer correctement.
3. Fixez en place en utilisant la barre de sécurité.
4. Ajoutez un cadenas (non inclus) dans le trou de la barre
de sécurité si de la sécurité supplémentaire désirée.
Fixation de la plaque de
montage du téléviseur à la
plaque de montage mural
Boutons d’ajustement
Plaque de
montage mural
Modèle : MAF70
Conception deux pièces
à prol bas
Description : Montage mural universel pour
téléviseur à écran plat de RCA
Couleur : Argent
Plage des dimensions
du téléviseur : 23 po – 37 po
Charge maximale : 29,9 kg (66 lb)
Prol minimum : 6,9 cm (2,75 po)
Motif de trou maximum : 42,9 x 31,8 cm (16,9 po x 12,5 po)
Inclinaison : +/- 0-15°
Compatibilité VESA universelle
Niveau à bulle intégré
Gestion de cordon
Dimensions : 62,9 cm L x 30,7 cm Lar x 8,6 cm P
(24,8 po L x 12,1 po Lar x 3,4 po P)
Poids : 5,1 kg (11,44 lb)
Fiche technique
Plaque de montage
du téléviseur
Niveau à bulle intégré
Crochet de gestionnaire
de cordon
Position de verrouillage
de sécurité
Le montage mural pour téléviseur RCA à écran plat peut
être incliné jusqu’à 15º pour faciliter le visionnement.
Pour ajuster l’inclinaison :
1. Repérez les boutons de réglage, situés sur les deux
côtés de la plaque de montage mural.
2. Desserrez les boutons en les tournant dans le sens
antihoraire.
3. Ajustez l’inclinaison à l’ange désiré et resserrez le
boutons pour bloquer le réglage dans cette position.
Utilisation et ajustement
Trou pour cadenas
(cadenas on inclus)
Diagrama del producto
Fije la placa de montaje
en pared
Instalación en pared de yeso
1. Utilice un buscador de birlos para localizar los dos
birlos de madera donde desea instalar el montaje.
AVISO: Es sumamente importante que la placa de
montaje en pared esté jada a los birlos de la pared.
2. Ubique un birlo utilizando un buscador de birlos,
un punzón o un clavo. Localice el centro del birlo y
pretaladre los oricios de montaje con la broca para
madera suministrada.
3. Coloque la placa de montaje en pared contra la pared,
con el gancho para control del cordón orientado hacia
la parte inferior.
4. Asegure la placa de montaje en pared a la pared,
utilizando dos tornillos para paredes de yeso, pero
no los apriete completamente.
5. Con el nivel de burbuja integrado, ajuste cuidadosamente
la placa de montaje en pared hasta que quede nivelada.
6. Inserte el resto de los tornillos y apriete todos tornillos
completamente.
Instalación en Concreto/Ladrillo
1. Coloque la placa de montaje en pared contra la pared,
con el gancho para control del cordón orientado hacia
la parte inferior.
2. Con el nivel de burbuja integrado, marque la posición
de los oricios que se utilizarán para asegurar el
montaje.
3. Coloque la placa de montaje en pared a un lado.
4. Con un tornillo eléctrico y una broca para albañilería
de 8 mm (5/16 pulg.), perfore oricios en las ubicaciones
marcadas.
5. Remueva todo exceso de polvo de los oricios.
6. Inserte un anclaje para concreto en cada uno de los
oricios. De ser necesario, utilice un martillo o golpee
suavemente cada uno de los anclajes de manera que
queden al ras con la pared.
7. Una vez todos anclajes estén completamente
insertados, coloque la placa de montaje en pared
en su posición.
8. Fije la placa de montaje en pared con los tornillos
para paredes de yeso incluidos.
9. Cerciórese de que todos los tornillos estén apretados
y asegurados.
1. Desenchufe el TV de panel plano antes de dar inicio a
este paso de la instalación.
IMPORTANTE: NUNCA coloque el TV boca abajo
ya que esto puede ocasionar daños a la supercie de
visualización.
2. Revise el tamaño del tornillo antes de jar la placa de
montaje del TV al TV, determine el herraje que debe
utilizar. Revise la parte posterior del TV. Si la supercie
posterior es plana, utilice los pernos M4x12 mm. Si
la supercie posterior es en relieve, utilice los pernos
M4x30 mm más largos y los separadores de 1/2 pulg.
3. Luego de haber determinado los pernos que deberá
utilizar, je la placa de montaje del TV a la parte
posterior del TV.
AVISO: Asegúrese de no apretar demasiado los pernos.
Fije la placa de montaje del TV
1. Para nalizar la instalación, levante el TV y coloque los
ganchos de montaje (ubicados en la parte posterior de la
placa de montaje del TV) sobre las barras horizontales
de la placa de montaje en pared.
2. Presiónelos rmemente para garantizar una instalación
segura.
3. Fíjelos en su posición utilizando la barra de seguridad.
4. Fije el candado (no incluido) a través del oricio de
la barra de seguridad si se desea mayor seguridad.
Fije la placa de montaje del
TV a la placa de montaje
en pared
Perillas de ajuste
Placa de montaje
en pared
Modelo: MAF70
Diseño de dos piezas,
bajo perl
Descripción: Montaje en Pared Universal
para TV de Panel Plano RCA
Color: Plateado
Gama de tamaños de TV: 23 pulg. – 37 pulg.
Capacidad máxima: 29,9 kg (66 lb)
Perl mínimo: 6,9 cm (2,75 pulg.)
Patrón de oricio máximo: 42,9 cm x 31,8 cm
(16,9 pulg. x 12,5 pulg.)
Inclinación: +/- 0-15°
Compatibilidad VESA universal
Nivel de burbuja integrado
Control del cordón
Dimensiones: 62,9 cm A x 30,7 cm Alt x
8,6 cm Prof.
(24,8 pulg. A x 12,1 pulg. Alt x
3,4 pulg. Prof.)
Peso: 5,19 (11,44 lb)
Especificaciones
Placa de montaje
del TV
Nivel de burbuja integrado
Gancho para
control del cordón
Posición de bloqueo
de seguridad
Su Montaje en Pared para TV de Panel Plano RCA incluye
una inclinación ajustable de 15 grados para facilitar la
visualización.
Para ajustar la inclinación :
1. Localice las perillas de ajuste, ubicadas a ambos
lados de la placa de montaje en pared.
2. Aoje las perillas girándolas hacia la izquierda.
3. Ajuste la inclinación al nivel deseado y vuelva a
apretar las perillas para jar el ajuste en posición.
Operación y ajuste
Orificio para
candado (candado
no incluido)
