realspace 7069205 Installation guide

version 1219
06/12/20
548045

Hammer
Not actual size
No. 2 Phillips Screwdriver
Tip Shown Actual Size
Table of Contents Assembly Tools Required
3
4
5-13
14-16
17-19
20-22
23
Part Identification
Hardware Identification
Assembly Steps
Français
Español
Safety
Warranty
Page 2 www.sauder.com/service 426407
Electric drill with 1/8" or 3/8" bit
(ONLY in indicated step)
Pencil

Part Identification
åWhile not all parts are labeled, some of the parts will have a label or an inked letter on the edge
to help distinguish similar parts from each other. Use this part identification to help identify similar parts.
Now you know
our ABCs.
A RIGHT END (1)
B LEFT END (1)
C BACK (1)
E TOP (1)
F BOTTOM (1)
G END MOLDING (2)
J ADJUSTABLE SHELF (2)
K VALANCE (1)
L BASE (1)
M ADJUSTABLE SHELF MOLDING (2)
A
B
C
E
F
G
J
K
L
M
J
M
Page 3www.sauder.com/service426407
G

Hardware Identification

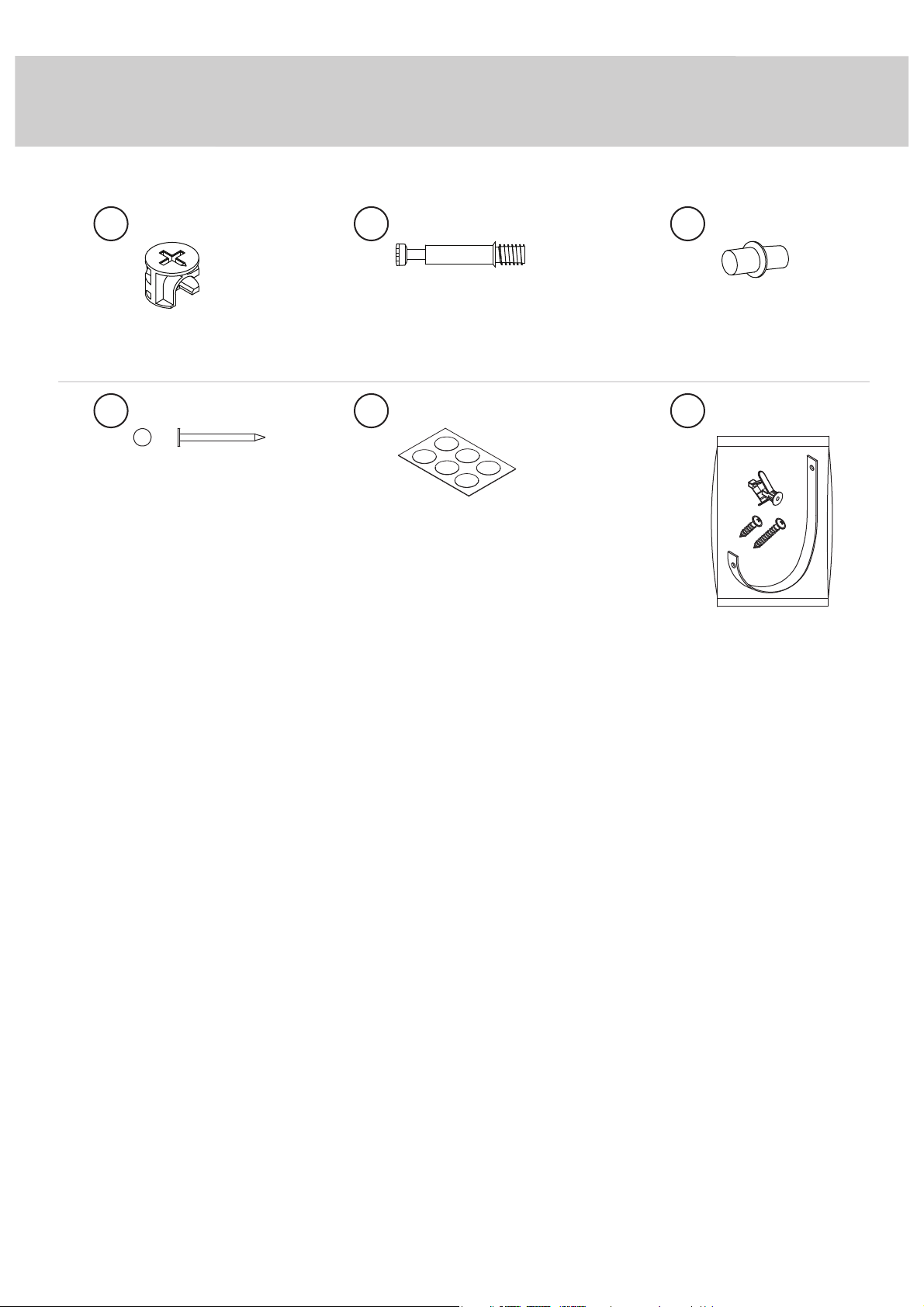

åScrews are shown actual size. You may receive extra hardware with your unit.
HIDDEN CAM - 30
1
NAIL - 30
5
CAM SCREW - 30
2METAL PIN - 8 3
APPLIQUE CARD - 2
6FURNITURE TIPPING
RESTRAINT KIT - 1
96
Page 4 www.sauder.com/service 426407

Step 1 Look for this icon. It means a
video assembly tip is available at
www.sauder.com/service/tips
å Assemble your unit on a carpeted floor or on the empty
carton to avoid scratching your unit or the floor.

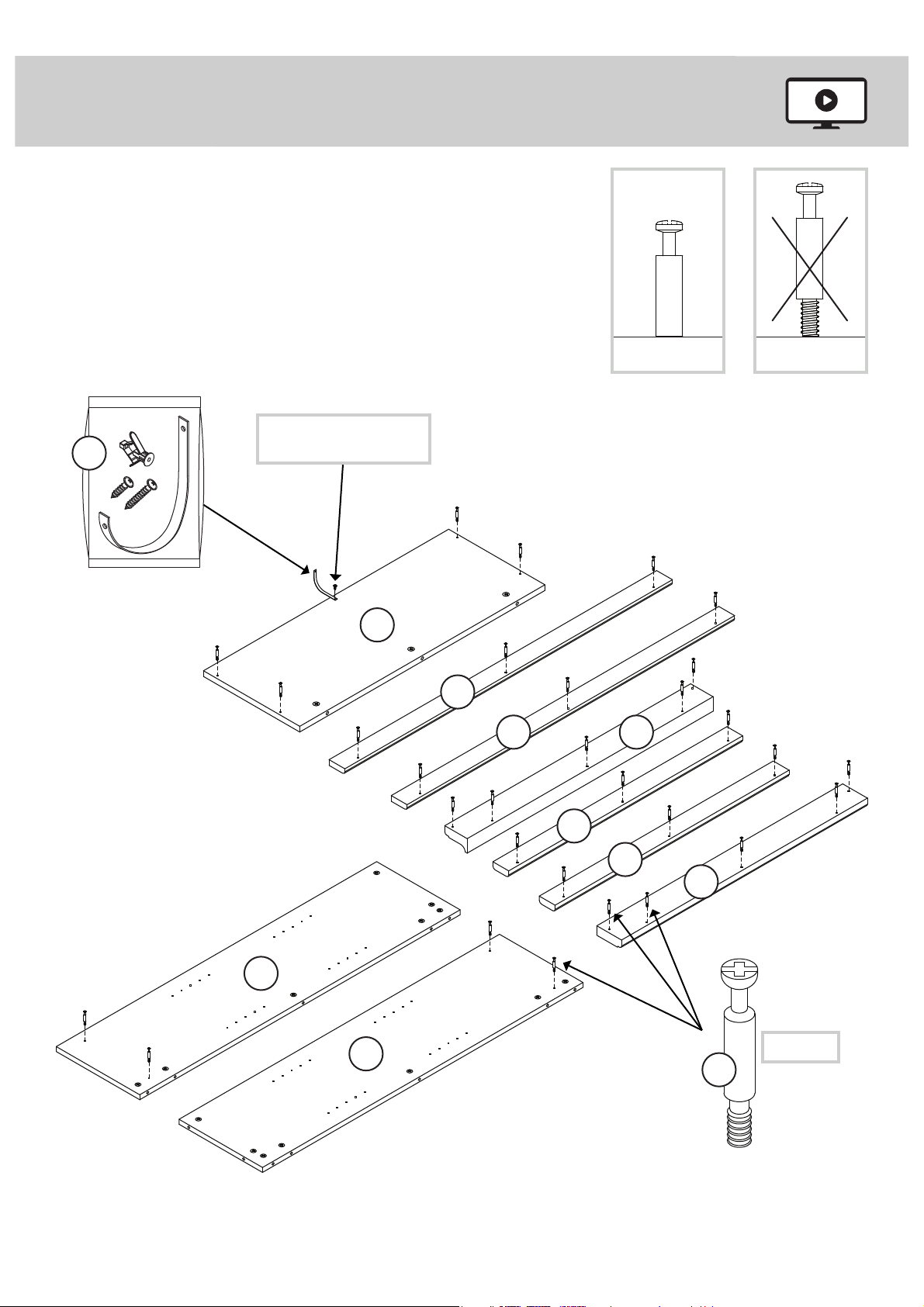

å Push thirty HIDDEN CAMS (1) into the ENDS (A and B),
TOP (E), BOTTOM (F), and ADJUSTABLE SHELVES (J).
A
B
E
F
J
J
Arrow
The arrow in the HIDDEN
CAM must point toward the
hole in the edge of the board.
Hole
Some assembly
(and snacks) required.
1
Arrow
1
Arrow
(30 used)
Arrow
1
Page 5www.sauder.com/service426407

Step
å Turn thirty CAM SCREWS (2) into the ENDS (A and B),
TOP (E), END MOLDINGS (G), VALANCE (K), BASE (L), and
ADJUSTABLE SHELF MOLDINGS (M).
å Open the FURNITURE TIPPING RESTRAINT KIT (96) and
fasten the SAFETY STRAP to the TOP (E). Use the provided
short screw.
Step 2
2
(30 used)
A
B
E
G
K
L
M
M
G
96
Use the SHORT SCREW
from the RESTRAINT KIT.
Page 6 www.sauder.com/service 426407

Step

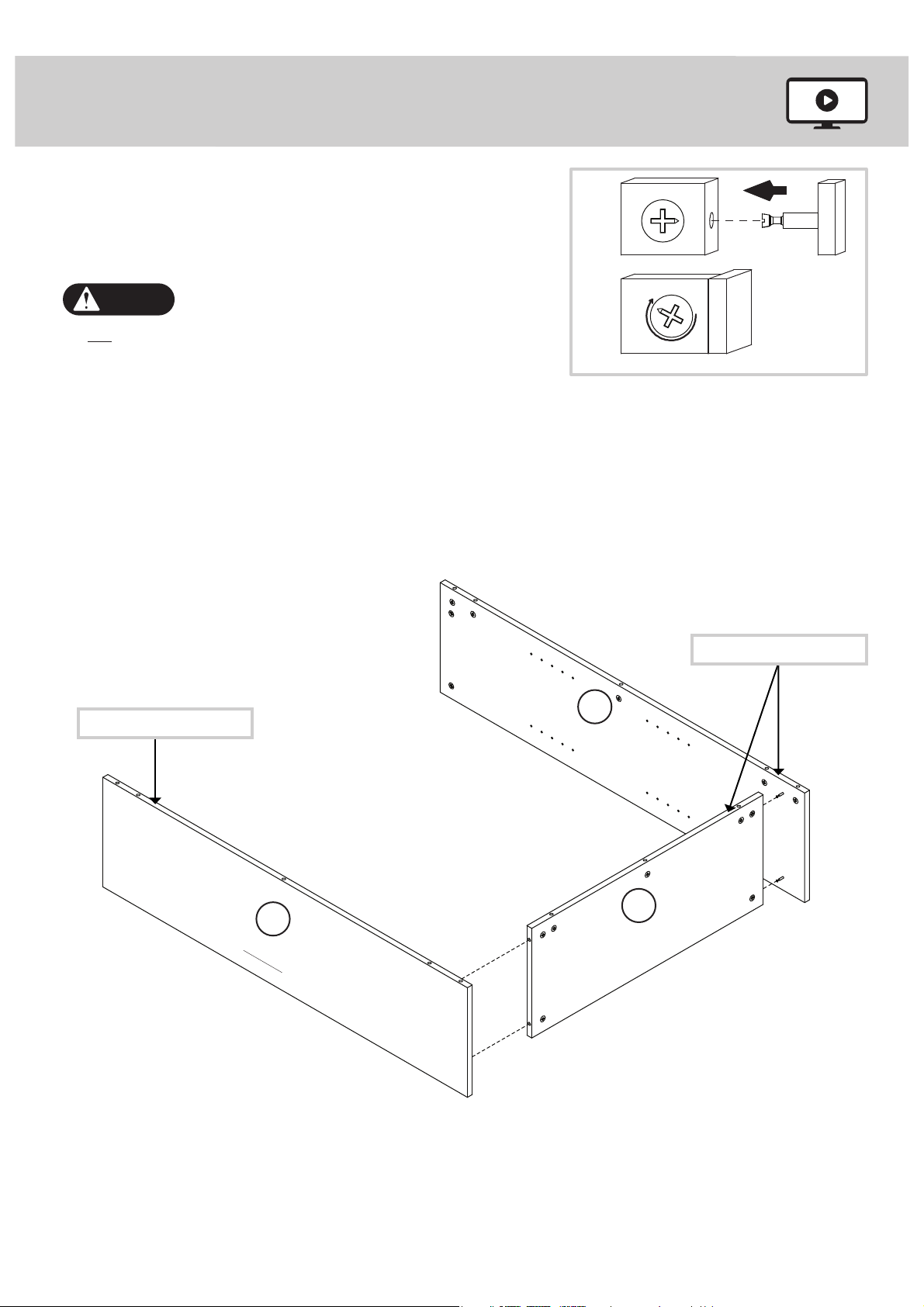

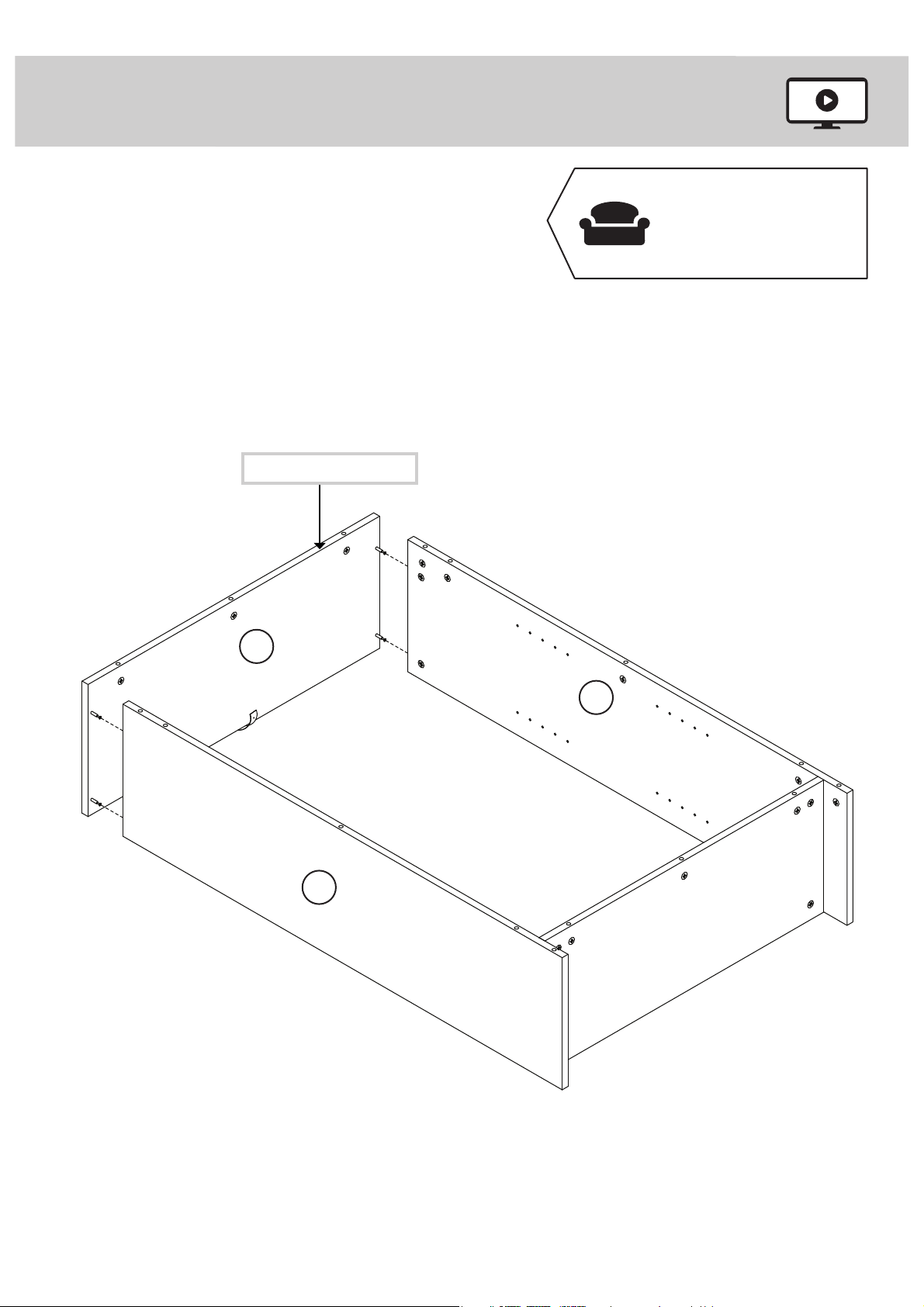

å Fasten the ENDS (A and B) to the BOTTOM (F). Tighten
four HIDDEN CAMS.
Step 3
A
BF
1
2
Do not stand the unit upright without the
BACK fastened. The unit may collapse.
Caution
Surface with HIDDEN CAMS
Surface without HIDDEN CAMS
Surface with HIDDEN CAMS
Edge with HIDDEN CAMS
Edge with HIDDEN CAMS
Page 7www.sauder.com/service426407

Step
å Fasten the TOP (E) to the ENDS (A and B). Tighten four
HIDDEN CAMS.
Step 4
E
Surface with HIDDEN CAMS
Edge with HIDDEN CAMS
A
B
Just think. The sooner
you do this, the sooner
you do something else.
Page 8 www.sauder.com/service 426407

Step

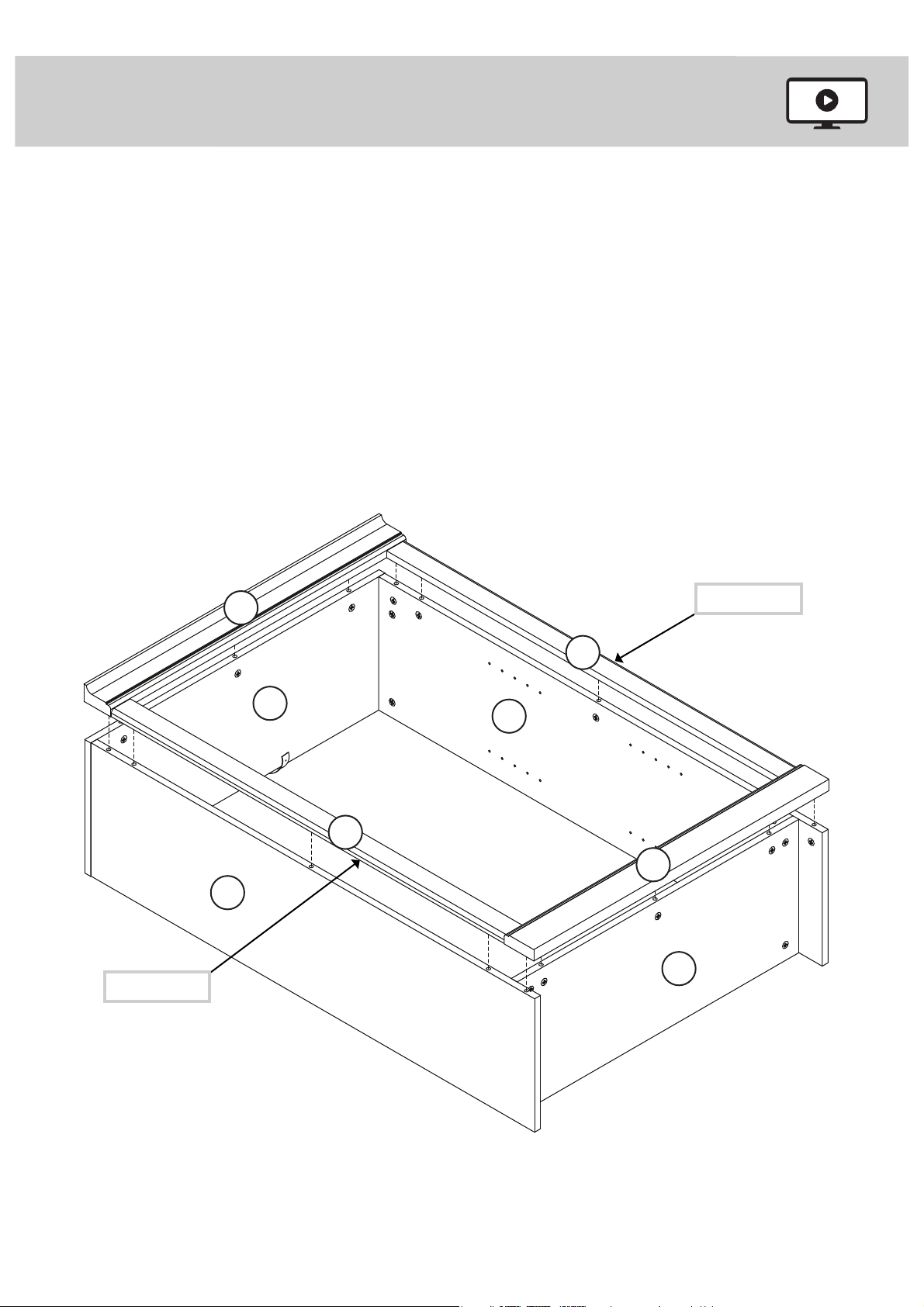

å Fasten the VALANCE (K) to the TOP (E) and ENDS (A
and B). Tighten five HIDDEN CAMS.
å Fasten the END MOLDINGS (G) to the ENDS (A and B).
Tighten six HIDDEN CAMS.
å Fasten the BASE (L) to the ENDS (A and B) and
BOTTOM (F). Tighten five HIDDEN CAMS.
Step 5
A
B
E
F
K
L
G
G
Rounded edge
Rounded edge
Page 9www.sauder.com/service426407

StepStep 6

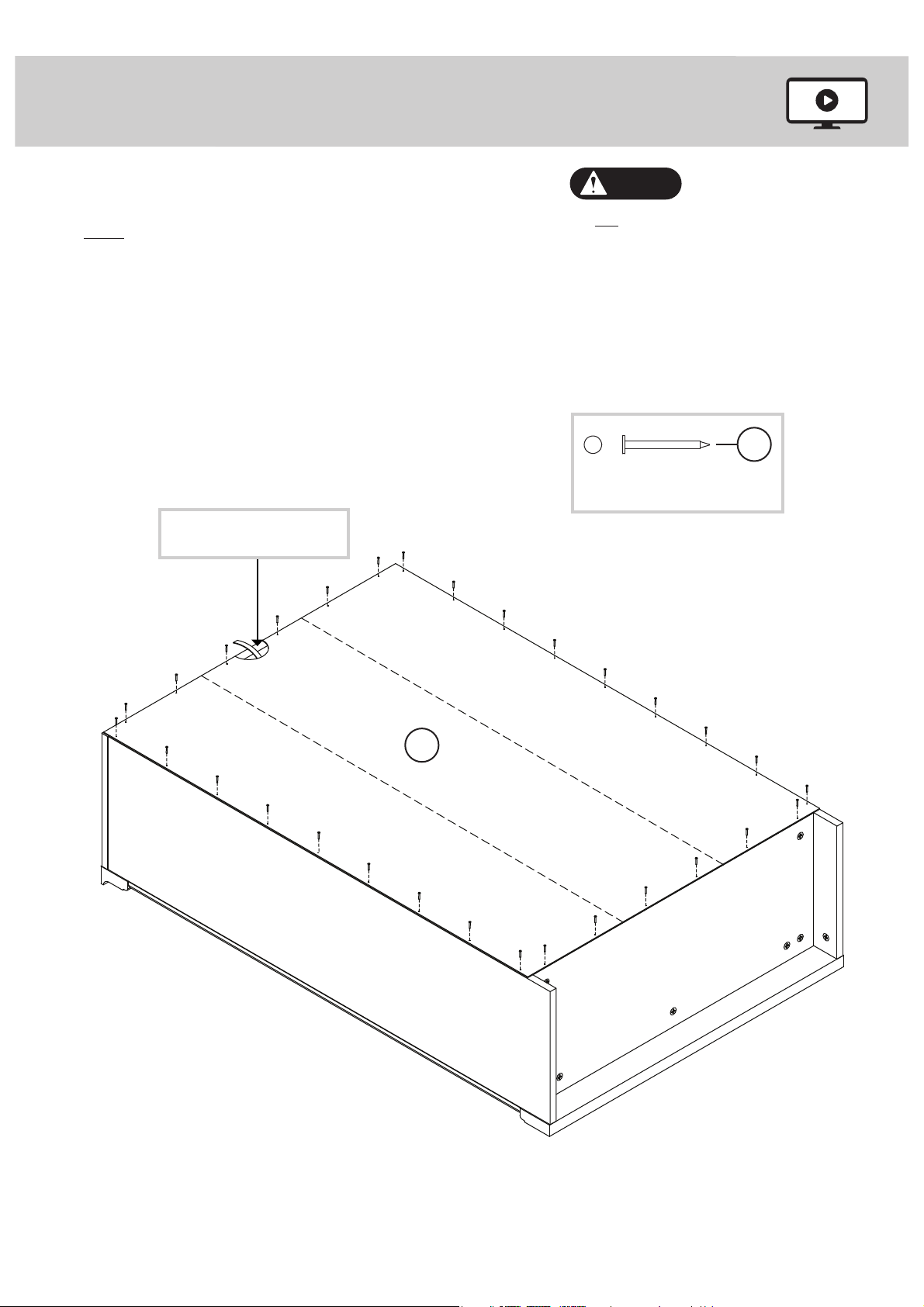

å Carefully turn your unit over onto its front edges. Unfold the
BACK (C) and lay it over your unit.
å NOTE: Be sure the end of the SAFETY STRAP on the TOP
inserts through the hole in the BACK.
å Make equal margins along all four edges of the BACK (C). Push
on opposite corners of your unit if needed to make it "square".
å Fasten the BACK (C) to your unit using the NAILS (5).
Do not stand the unit upright without the
BACK fastened. The unit may collapse.
Caution
NAIL
(30 used in this step)
5
Unfinished
surface
C
The SAFETY STRAP should
insert through this hole.
Page 10 www.sauder.com/service 426407

Step
å Carefully stand your unit upright.
å Fasten an ADJUSTABLE SHELF MOLDING (M) to one of
the ADJUSTABLE SHELVES (J). Tighten three HIDDEN
CAMS.
å Repeat this step for the remaining ADJUSTABLE
SHELF (J) and ADJUSTABLE SHELF MOLDING (M).
å Insert the METAL PINS (3) into the hole locations of your
choice in the ENDS (A and B). Set the ADJUSTABLE
SHELVES (J) onto the METAL PINS in the ENDS.
Step 7
J
M
These surfaces
should be even.
Surface with HIDDEN CAMS
A
B
(8 used)
3
J
J
Almost time to
celebrate! With a nap.
Page 11www.sauder.com/service426407

Step
å Place your unit in its final location.

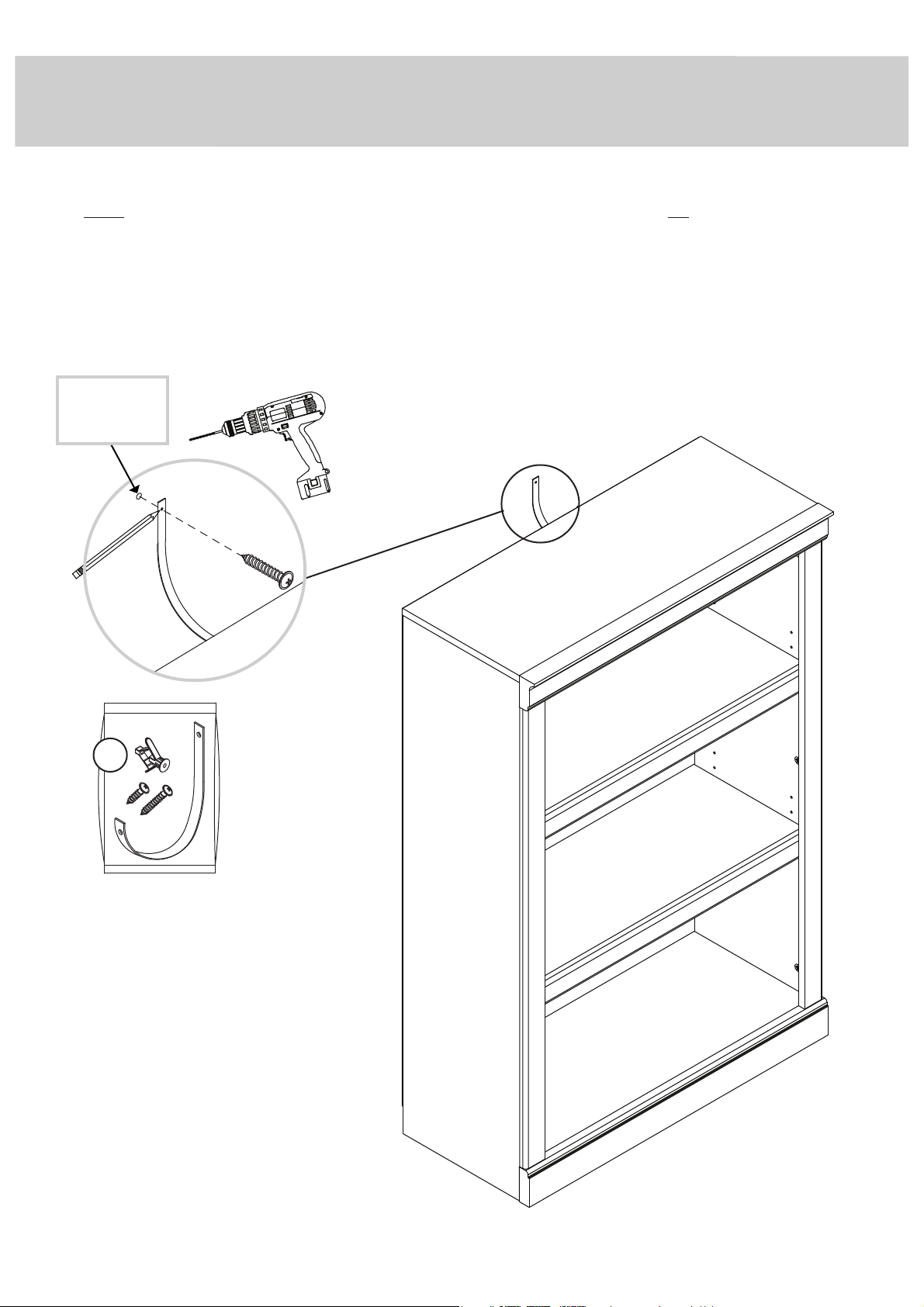

å NOTE: The following instructions show your unit being fastened to a wall stud. If you are not fastening your unit to a
wall stud, go to the next step now.
å 1st- Locate the center of a stud in your wall near your unit and mark it with a pencil.
å 2nd- Drill a 1/8" hole on the mark and into the stud in your wall.
å 3rd-
Fasten the unit to the wall. Use the LONG SCREW through the other end of the SAFETY STRAP and into the 1/8" hole.
Step 8
1st
Electric drill with 1/8" bit
2nd
96
3rd
Mark and drill
a 1/8" hole into
the wall stud.
Page 12 www.sauder.com/service 426407

Step
å 1st- With your pencil, strike a mark through the center of the hole in the SAFETY STRAP.
å 2nd- Drill a 3/8" hole on the mark.
å 3rd- While you squeeze the wings together, gently tap the WALL ANCHOR from the FURNITURE TIPPING RESTRAINT
KIT (96) into the hole until it is even with the surface of the wall.
å 4th- Turn the LONG SCREW through the hole in the SAFETY STRAP and into the WALL ANCHOR.
å NOTE: You will need to turn the LONG SCREW multiple turns to completely tighten and secure your unit to the wall.
å Peel APPLIQUES from the APPLIQUE CARDS (6) and stick them onto each visible HIDDEN CAM.
å NOTE: Please read the back pages of the instruction booklet for important safety information.
å This completes assembly. Clean with a damp cloth. Wipe dry.
Step 9
4th
96
1st
Electric drill with 3/8" bit
2nd
Mark and drill
a 3/8" hole
into the wall.
3rd
6
To cover HIDDEN CAMS
25 lbs.
25 lbs.
35 lbs.
15 lbs.
Page 13www.sauder.com/service426407

Noter la date d’achat
de cet élément et
conserver le livret pour
future référence. Pour
contacter Sauder en
ce qui concerne cet
élément, faire référence
au numéro de lot et
numéro de modèle en
appelant notre numéro
sans frais.
Lot nº : ____________
Date de
l'achet : ____________
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
Utilisez les instructions d’assemblage en français avec les
schémas étape par étape du manuel d’instruction en anglais.
Chaque étape en français correspond à la même étape en
anglais. Comparer la “Liste de pièces” ci-dessous avec la “PART
IDENTIFICATION” du manuel en anglais pour vous familiariser
avec les pièces avant l’assemblage.
REMARQUE : CE MANUEL D’INSTRUCTIONS CONTIENT
D’IMPORTANTES INFORMATIONS RELATIVES À LA SÉCURITÉ.
À LIRE ET CONSERVER POUR TOUTE RÉFÉRENCE FUTURE.
NOUS CONTACTER EN PREMIER
AVANT D'EFFECTUER TOUT RETOUR AU MAGASIN.
Nous faisons de notre mieux pour nous assurer que votre meuble
arrive dans d’excellentes conditions. Nos représentants du service
Clientèle sont aimables et prêts à vous aider au cas où une pièce
aurait été endommagée ou manquerait (ou si vous aviez besoin
d’aide pour l’assemblage). Composez ce numéro d’appel gratuit:
1-800-445-1527
Du lundi au vendredi, de 9 heures du matin à
5:30 heures du soir (horaire Côte Est)
(sauf jours fériés)
Si une pièce a besoin d’être remplacée, la pièce de remplacement
sera envoyée dans les 48 heures. (Sauf week-ends et jours fériés)
1 EXCENTRIQUE ESCAMOTABLE.................30
2 VIS D'EXCENTRIQUE ...........................................30
3 GOUPILLE EN MÉTAL.............................................8
5 CLOU ................................................................................30
6 FICHE D'APPLIQUÉS...............................................2
98 KIT DE RETENUE ANTI-BASCULEMENT
POUR MOBILIER...........................................................1
A EXTRÉMITÉ DROITE..................................................1
B EXTRÉMITÉ GAUCHE...............................................1
C ARRIÈRE ..............................................................................1
E DESSUS...............................................................................1
F DESSOUS...........................................................................1
G MOULURE D’EXTRÉMITÉ.....................................2
J TABLETTE RÉGLABLE............................................2
K LAMBREQUIN.................................................................1
L SOCLE..................................................................................1
M MOULURE DE LA TABLETTE RÉGLABLE..........2
Bibliothèque avec 3 TablettesModèle 426407
Page 14 www.sauder.com/service 426407

ÉTAPE 7
Relever, avec précaution, l'élément dans sa position verticale.
Fixer une MOULURE DE TABLETTE RÉGLABLE (M) à l'une des
TABLETTES RÉGLABLES (J). Serrer trois
EXCENTRIQUES ESCAMOTABLES.
Répéter cette étape pour l’autre TABLETTE RÉGLABLE (J) et la
MOULURE DE TABLETTE RÉGLABLE (M).
Insérer les GOUPILLES EN MÉTAL (3) dans les trous choisis dans
les EXTRÉMITÉS (A et B). Poser les TABLETTES RÉGLABLES (J)
sur les GOUPILLES EN MÉTAL dans les EXTRÉMITÉS.
ÉTAPE 6
Attention: Ne pas relever l'élément dans sa position verticale
avant d'avoir fixé l’ARRIÈRE. L'élément risque de s'eondrer.
Avec précaution, retourner l'élément sur ses bords avant. Déplier
l'ARRIÈRE (C) et le placer sur l'élément.
REMARQUE : S'assurer d’insérer l’extrémité de la SANGLE DE
SÉCURITÉ située sur le DESSUS dans le trou dans l'ARRIÈRE.
Veiller à avoir des marges égales le long des quatre bords de
l'ARRIÈRE (C). Si besoin est, enfoncer sur les coins opposés de
l'unité pour s'assurer d'être « d'équerre ».
Fixer l'ARRIÈRE (C) à l'élément à l'aide des CLOUS (5).
ÉTAPE 4
Fixer le DESSUS (E) aux EXTRÉMITÉS (A et B). Serrer quatre
EXCENTRIQUES ESCAMOTABLES.
ÉTAPE 3
Attention: Ne pas relever l'élément dans sa position verticale
avant d'avoir fixé l’ARRIÈRE. L'élément risque de s'eondrer.
Fixer les EXTRÉMITÉS (A et B) au DESSOUS (F). Serrer quatre
EXCENTRIQUES ESCAMOTABLES.
ÉTAPE 2
Faire tourner trente VIS D'EXCENTRIQUE (2) dans les
EXTRÉMITÉS (A et B), le DESSUS (E), les MOULURES
D’EXTRÉMITÉ (G), le LAMBREQUIN (K), le SOCLE (L) et les
MOULURES DE TABLETTE RÉGLABLE (M).
Ouvrir le KIT DE RETENUE ANTI-BASCULEMENT POUR
MOBILIER (98) et fixer la SANGLE DE SÉCURITÉ au DESSUS (E).
Utiliser la vis courte fourni.
ÉTAPE 1
Assembler l'élément sur un sol à moquette ou sur le carton vide
pour éviter d'endommager l'élément ou le sol.
Enfoncer trente EXCENTRIQUES ESCAMOTABLES (1) dans les
EXTRÉMITÉS (A et B), le DESSUS (E), le DESSOUS (F) et les
TABLETTES RÉGLABLES (J).
ÉTAPE 5
Fixer le LAMBREQUIN (K) au DESSUS (E) et aux EXTRÉMITÉS (A
et B). Serrer cinq EXCENTRIQUES ESCAMOTABLES.
Fixer les MOULURES D’EXTRÉMITÉ (G) aux EXTRÉMITÉS (A et B).
Serrer six EXCENTRIQUES ESCAMOTABLES.
Fixer le SOCLE (L) aux EXTRÉMITÉS (A et B) et au DESSOUS (F).
Serrer cinq EXCENTRIQUES ESCAMOTABLES.
Page 15www.sauder.com/service426407

ÉTAPE 9
1-Avec un crayon, mettre une marque à travers le centre du trou
dans la SANGLE DE SÉCURITÉ.
2-Percer un trou de 9,5 mm sur la marque.
3-Tout en pincer les ailes ensemble, enfoncer légèrement le
DISPOSITIF D’ANCRAGE MURAL du KIT DE RETENUE ANTI-
BASCULEMENT POUR MOBILIER (96) dans le trou jusqu’à ce
qu’il soit à fleur avec la surface du mur.
4-Utiliser la VIS LONGUE à travers le trou dans la SANGLE DE
SÉCURITÉ et dans le DISPOSITIF D’ANCRAGE MURAL.
REMARQUE : Il faudra tourner la VIS LONGUE de plusieurs tours
pour serrer complètement et fixer votre appareil au mur.
Décoller les APPLIQUÉS des FICHES D'APPLIQUÉS (6) et coller
les sur chaque EXCENTRIQUE ESCAMOTABLE visible.
REMARQUE : Prière de lire les informations importantes sur la
sécurité figurant sur les pages arrière du manuel d’instructions.
Ceci complète l'assemblage. Nettoyer avec un tissu humide. Essuyer.
ÉTAPE 8
Placer l'élément dans son emplacement final.
REMARQUE : Les instructions suivantes montrent votre meuble
fixé à un montant mural. Si vous ne fixe pas le meuble à un
montant mural, passer à l’étape suivante maintenant.
1-Repérer le centre d’un montant dans le mur près de votre unité
et le marquer avec un crayon.
2-Percer un trou de 3 mm sur la marque et dans le montant dans le mur.
3-Fixer l’unité au mur. Utiliser la VIS LONGUE à travers l'autre
extrémité de la SANGLE DE SÉCURITÉ et dans le trou de 3 mm.
Page 16 www.sauder.com/service 426407

Anote la fecha de
comprar esta unidad y
guarde el folleto para
su referencia futura. Si
necesita ponerse en
contacto con Sauder en
cuanto a esta unidad,
refiérase al número
de lote y al número de
modelo cuando llame a
nuestro número gratis.
No. lote: ____________
Fecha de
compra: ____________
LISTA DE PARTES
ITEM DESCRIPCIÓN CANTIDAD
Use estas instrucciones de ensamblaje en español junto con las
figuras paso-a-paso provistas en el folleto inglés. Cada paso en
español corresponde al mismo paso en inglés. Compare la “Lista
de Part” abajo con la “Part Identification” en el folleto en inglés
para familiarizarse con Las partes de ensamblaje.
NOTA: ESTE FOLLETO DE INSTRUCCIONES CONTIENE
INFORMACIÓN IMPORTANTE SOBRE LA SEGURIDAD. POR
FAVOR LEA Y GUÁRDELO PARA REFERENCIA EN EL FUTURO.
LISTA DE PARTES
ITEM DESCRIPCIÓN CANTIDAD
CONTÁCTENOS PRIMERO
ANTES DE HACER DEVOLUCIONES A LA TIENDA.
Tratamos de asegurar que su mueble llega en condición excelente.
Nuestros representantes de Servicio al Cliente son amables y listos
para ayudarle con servicio rápido y eficiente si una parte está de-
fectuosa o ausente (o si necesita ayuda con el ensamblaje). Llame
este número sin cargo:
1-800-445-1527
Lunes a viernes, 9:00 a.m. - 5:30 p.m.
Hora oficial del Este
(excepto días festivos)
Si requiere un repuesto de una parte, será enviado dentro de
48 horas (excepto los fines de semana y días festivos)
1 EXCÉNTRICO ESCONDIDO ...........................30
2 BIELA DE EXCÉNTRICO....................................30
3 ESPIGA DE METAL....................................................8
5 CLAVO.............................................................................30
6 TARJETA CON APLICACIONES......................2
98 KIT DE CONTROL ANTI-INCLINACIÓN
PARA MOBILIARIO.....................................................1
A EXTREMO DERECHO...............................................1
B EXTREMO IZQUIERDO............................................1
C DORSO.................................................................................1
E PANEL SUPERIOR.......................................................1
F FONDO.................................................................................1
G MOLDURA DE EXTREMO.....................................2
J ESTANTE AJUSTABLE ............................................2
K CORNISA............................................................................1
L BASE ......................................................................................1
M MOLDURA DE ESTANTE AJUSTABLE.......2
Librería con 3 EstantesModelo 426407
Page 17www.sauder.com/service426407

PASO 7
Cuidadosamente ponga la unidad en posición vertical.
Fije la MOLDURA DE ESTANTE AJUSTABLE (M) a uno de los
ESTANTES AJUSTABLES (J). Apriete tres
EXCÉNTRICOS ESCONDIDOS.
Repita este paso para los otros ESTANTES AJUSTABLES (J) y la
MOLDURA DE ESTANTE AJUSTABLE (M).
Inserte las ESPIGAS DE METAL (3) en los agujeros al nivel
preferido de los EXTREMOS (A y B). Coloque los ESTANTES
AJUSTABLES (J) sobre las ESPIGAS DE METAL en los EXTREMOS.
PASO 6
Precaución: No coloque la unidad en posición vertical hasta que se
fije el DORSO. La unidad podría caerse.
Cuidadosamente voltee la unidad para que repose sobre los bordes
delanteros. Desdoble el DORSO (C) y colóquelo sobre la unidad.
NOTA: Asegúrese de insertar la CORREA DE SEGURIDAD
sujetada al PANEL SUPERIOR en el agujero del DORSO.
Los márgenes a lo largo de los cuatro bordes del DORSO (C)
deben estar uniformes. Empuje sobre las esquinas opuestas de la
unidad si es requerido para hacerla "cuadrada."
Fije el DORSO (C) a la unidad utilizando los CLAVOS (5).
PASO 5
Fije la CORNISA (K) al PANEL SUPERIOR (E) y a los EXTREMOS (A
y B). Apriete cinco EXCÉNTRICOS ESCONDIDOS.
Fije las MOLDURAS DE EXTREMO (G) a los EXTREMOS (A y B).
Apriete seis EXCÉNTRICOS ESCONDIDOS.
Fije la BASE (L) a los EXTREMOS (A y B) y al FONDO (F). Apriete
cinco EXCÉNTRICOS ESCONDIDOS.
PASO 3
Precaución: No coloque la unidad en posición vertical hasta que se
fije el DORSO. La unidad podría caerse.
Fije los EXTREMOS (A y B) al FONDO (F). Apriete cuatro
EXCÉNTRICOS ESCONDIDOS.
PASO 2
Gire treinta BIELAS DE EXCÉNTRICO (2) entre los EXTREMOS (A y B), el
PANEL SUPERIOR (E), las MOLDURAS DE EXTREMO (G), la CORNISA (K),
la BASE (L) y las MOLDURAS DE ESTANTE AJUSTABLE (M).
Abrir el KIT DE CONTROL ANTI-INCLINACIÓN PARA
MOBILIARIO (98) y fijar la CORREA DE SEGURIDAD al PANEL
SUPERIOR (E). Utilice el tornillo corto provisto.
PASO 1
Ensamble la unidad sobre un piso alfombrado o sobre el cartón
vacío para evitar rayar la unidad o el piso.
Empuje treinta EXCÉNTRICOS ESCONDIDOS (1) en los
EXTREMOS (A y B), el PANEL SUPERIOR (E), el FONDO (F) y los
ESTANTES AJUSTABLES (J).
PASO 4
Fije el PANEL SUPERIOR (E) a los EXTREMOS (A y B). Apriete
cuatro EXCÉNTRICOS ESCONDIDOS.
Page 18 www.sauder.com/service 426407

PASO 9
1-Con su lápiz, ponga una marca a través del centro del agujero
en la CORREA DE SEGURIDAD.
2-Taladre un agujero de 9,5 mm en la marca.
3-Mientras empuje las alas juntas, ligeramente golpeé el
ANCLAJE DE PARED desde el KIT DE CONTROL ANTI-
INCLINACIÓN PARA MOBILIARIO (96) en el agujero hasta que
quede nivelado con la superficie de la pared.
4-Utilice el TORNILLO LARGO a través el agujero de la CORREA
DE SEGURIDAD y en el ANCLAJE DE PARED.
NOTA: Necesitará girar el TORNILLO LARGO varias vueltas para
apretar completamente y asegurar su unidad a la pared.
Separe las APLICACIONES de las TARJETAS CON
APLICACIONES (6) y aplique las sobre cada EXCÉNTRICO
ESCONDIDO visible.
NOTA: Por favor, lea las páginas de atrás del folleto de
instrucciones en cuanto a importante información de seguridad.
Esto completa el ensamblaje. Limpiar con un trapo húmedo.
Seque con un paño.
PASO 8
Coloque su unidad en su posición final.
NOTA: Las siguientes instrucciones muestran que su unidad está
siendo fijada a un montante de la pared. Si no está fijando su
unidad a un montante de la pared, vaya al paso siguiente ahora.
1-Ubique el centro del soporte de madera en la pared cerca de su
unidad y marque con un lápiz.
2-Perfore un agujero de 3 mm en la marca y entre el soporte de
madera de su pared.
3-Fije la unidad a la pared. Utilice el TORNILLO LARGO a través el
otro extremo de la CORREA DE SEGURIDAD y en el agujero de 3 mm.
Page 19www.sauder.com/service426407

WARNING
Please use your furniture correctly and safely. Improper use can cause safety hazards,
or damage to your furniture or household items. Carefully read the following chart.
Look out for: What can happen: How to avoid the problem:
• Overloaded shelves.
• Improper loading can cause the
product to be top-heavy.
• Risk of injury.
• Top-heavy furniture can tip over.
• Overloaded shelves can break.
• Never exceed the weight limits shown in
the instructions.
• Work from bottom to top when loading
shelves. Place the heavier items on the
lower shelves.
• Improperly moving furniture that is not
designed and equipped with casters. • Furniture can tip over or break if improperly moved.
• Physical injury. Furniture can be very
heavy.
• Unload shelves from top to bottom before
moving the furniture.
• Do not push furniture, especially on a
carpeted floor. Have a friend help you lift
the item and set it in place.
• This unit must be positioned against a
wall.
• Children climbing on the shelves can
cause the product to tip. • Risk of injury or death. • Do not allow children to climb on the shelves. Avoid placing items like toys or
candy on upper shelves.
• Use the supplied tipping restraint kit for
added stability.
• Placing TVs on furniture items that are
not designed to support a television is
hazardous.
• Risk of injury or death. TVs can be very
heavy. Plus the weight and location of the
picture tube tends to make TVs unbalanced
and prone to tipping forward.
• This product is not designed to support a
television.
Page 20 www.sauder.com/service 426407
