ReelCraft 81000 OLS User manual

Personal injury and/or equipment damage
may result if proper safety precautions are
not observed.
• Ensure that reel is properly installed
before connecting input and output
hoses.
• Bleed fluid/gas pressure from system
before servicing reel.
• Before connecting reel to supply line,
ensure that pressure does not exceed
maximum working pressure rating of
reel.
• Remember, even low pressure is very
dangerous and can cause personal in-
jury or death.
• Be aware of machinery and personnel
in work area.
• If a leak occurs in the hose or reel, re-
move system pressure immediately.
• A high tension spring assembly is con-
tained within the reel. Exercise extreme
caution.
• Pull hose from reel by grasping the
hose itself, not the control valve.
• If reel ceases to unwind or rewind,
remove system pressure immediately.
Do not pull or jerk on hose!
• Treat and respect the hose reel as any
other piece of machinery, observing all
common safety practices.
Operating Instructions
Series 80000 Stainless Steel Hose Reels
Reelcraft Industries, Inc. • 2842 E Business Hwy 30, Columbia City, IN 46725
Ph: 800-444-3134 / 260-248-8188 • Fax: [phone]
Customer Service: 855-634-9109 • [email protected] • www.reelcraft.com
Form# 1096-301 Rev: 9/2018
81000 OLS 82000 OLS-S 81000 OMS 82000 OMS-S
81000 OLS-S 83000 OLS 81000 OMS-S 83000 OMS
82000 OLS 83000 OLS-S 82000 OMS 83000 OMS-S
Dimensional Data
Personal Safety
IMPORTANT
Read this manual carefully before installing,
operating or servicing this equipment.
A25 3/8”
B24”
C10”
D6”
E10 1/2”
F8 1/8”
A
B
C
DE
F

Series 80000 Stainless Steel Hose Reels
Page 2 www.reelcraft.com

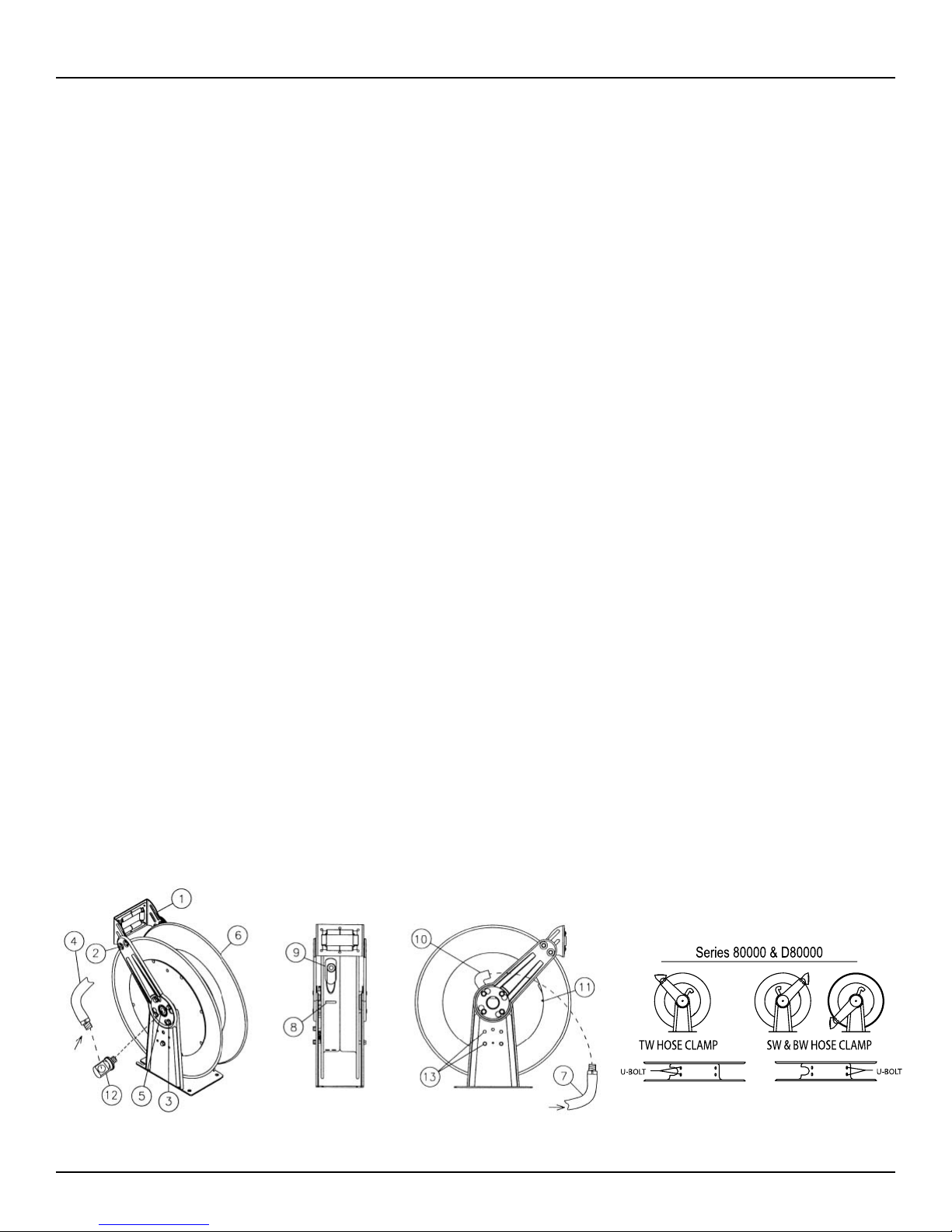

INSTALLATION INSTRUCTIONS
WARNING: Ensure that reel, hose, and
equipment are properly grounded. Use an
ohmmeter to check ground continuity.
Mounting
CAUTION: Unless reel was specified different-
ly when ordering, maximum installation height
is 16 feet. Do not exceed this distance.
Maximum Operating Temperature:
Low pressure (300 psi) = 150 °F (66 °C)
Medium pressure (2000 psi) = 210 °F (99 °C)
1. Unpack and inspect reel for damage.
Turn by hand to check for smooth opera-
tion. Check for completeness.
2. Configure reel for top, side or bottom
hose dispensing by removing the bolts
(2) from one side of the guide roller
bracket and loosening the four guide arm
bolts (3) on each side of the hose reel.
Rotate and remove each guide arm then
reinstall in the desired configuration. If
bottom wind is desired, bolts (13) and
bolts (2) must be removed and replaced
after the guide arm is in position.
CAUTION:When changing guide arm
positions, the U-bolt must be placed in the
proper location as instructed in figure A. The
reel can “latch out” during use if this instruc-
tion is not adhered to.
3. Position reel on floor, wall, or ceiling.
Secure into place using four (customer
supplied) bolts.
Installing the Input Hose
WARNING: Ensure that supply line pressure
does not exceed maximum working pressure
rating of reel. Apply pipe thread sealant to all
threads on standard reels. Do not overtighten
connection. Recommended torque not to
exceed 70 ft. lb.
CAUTION: Use flexible hose connection at
input. Do not use rigid plumbing.
1. Apply thread sealant as directed and con-
nect swivel (12) to main shaft input (5).
2. For standard shaft and swivel reels, con-
nect customer supplied inlet hose (4) to
swivel input as indicated in illustration.
Installing the Output Hose
WARNING: Use extreme caution; reel under
tension. Avoid releasing latch mechanism.
CAUTION: Apply pipe thread sealant to all
threads on standard reels. Do not overtighten
connection. Recommended torque not to
exceed 70 ft. lb.
1. Manually turn sheave (6) until spring is
tight, back off 3 turns, then latch.
2. Route output hose (7) through roller
bracket (1), U-bolts (8), then through
cutout (9) in spool as indicated in illus-
tration.
3. Connect output hose (7) to gooseneck
(10) as indicated in illustration.
4. Verify U-bolt position conforms with
guide arm position using label inside
spool. Then tighten nuts (11) on U-bolt
(8).
5. Charge hose. Momentarily open control
valve to purge hose of gases. When fluid
appears at control valve, close valve.
With hose fully charged, release latch and
wind output hose onto reel.
6. Install bumper stop assembly.
ADJUSTMENTS
WARNING: Use extreme caution; reel under
tension. Avoid releasing latch mechanism.
If necessary, adjust spring tension on reel by
manually adding or removing wraps of hose
from spool, one wrap at a time, until desired
tension is obtained. Manually add wraps to
increase tension. Remove wraps to decrease
tension.
CAUTION: When adding wraps of hose, add
just enough wraps to acheive the desired
tension without exceeding the winding mecha-
nism’s spring capacity. Properly tensioned
reels allow all hose to be freely removed from
the spool until the point of U-bolt contact.
Damage to the winding mechanism will result
if spring is over-tensioned.
SERVICE INSTRUCTIONS
User servicing of the reel is limited to replac-
ing input/output hoses only. Refer all other
repairs to an authorized service person or
directly to Reelcraft. Failure to do so may
result in personal injury and/or equipment
damage and may void the warranty.
WARNING: Rewind hose on reel, then bleed
pressure from system before performing the
following procedures.
CAUTION: Remove all spring tension before
disassembling the hose reel. Do not attempt to
open the riveted spring case assembly.
1. Replace hoses in accordance with proce-
dures given in “Installation Instructions”
section of this manual.
2. All mating moving parts have been fac-
tory lubricated as required.
Figure A

Series 80000 Stainless Steel Hose Reels
www.reelcraft.com Page 3
# DESCRIPTION QTY 81000
OLS 81000 OLS-S 82000 OLS 82000 OLS-S 83000 OLS 83000 OLS-S 81000 OMS 81000 OMS-S 82000 OMS 82000 OMS-S 83000 OMS 83000 OMS-S
1 Swivel assembly** 1 S600092-2 602654-2 S600092-2 602654-2 S600091-2 602653-2 S600092-2 602654-2 S600092-2 602654-2 S600091-2 602653-2
1 Swivel assembly 1 S602682-2 602654-2 S602682-2 602654-2 S600091-2 602653-2 S602682-2 602654-2 S602682-2 602654-2 S600091-2 602653-2
2 5/16-18 x 1/2” flange screw 11 * * * * * * * * * * * *
3 Guide arm 2 261455 261455 261455 261455 261455 261455 261455 261455 261455 261455 261455 261455
4 Spring & case assembly 1 S600726-2 S600726-2 S600726-2 S600726-2 S600726-1 S600726-1 S600726-2 S600726-2 S600726-5 S600726-5 S600726-4 S600726-4
5U-bolt 1************
6 5/16-18 locknut 8 * * * * * * * * * * * *
7 Roller bracket assembly 1 S600728 S600728 S600728 S600728 S600728 S600728 S600728 S600728 S600728 S600728 S600728 S600728
8 .312 ID x .734 OD washer 2 * * * * * * * * * * * *
9 1/4-20 locknut 2 * * * * * * * * * * * *
10 3/8-16 x 5/8” screw 9 * * * * * * * * * * * *
11 1 3/8” snap ring 2 * * * * * * * * * * * *
12 Flange w/bearing & nut-sert 1 S600724 S600724 S600724 S600724 S600724 S600724 S600724 S600724 S600724 S600724 S600724 S600724
13 Ratchet, flow casting** 1 261306-2 602652-1 261306-2 602652-1 261306-1 602652-2 261306-2 602652-1 261306-2 602652-1 261306-1 602652-2
13 Ratchet, flow casting 1 S261306-6 602652-1 S261306-6 602652-1 261306-1 602652-2 S261306-6 602652-1 S261306-6 602652-1 261306-1 602652-2
14 Sheave assembly 1 600723 600723 600723 600723 600723 600723 600723 600723 600723 600723 600723 600723
15 Base & upright assembly 1 600722 600722 600722 600722 600722 600722 600722 600722 600722 600722 600722 600722
16 Latch mounting bracket 1 261465 261465 261465 261465 261465 261465 261465 261465 261465 261465 261465 261465
17 Latch pawl & mounting
bracket 1 S600729-1 S600729 S600729-1 600729 S600729-1 600729 S600729-1 600729 S600729-1 600729 S600729-1 600729
18 Latch spring 1 S260067 S260067 S260067 S260067 S260067 S260067 S260067 S260067 S260067 S260067 S260067 S260067
19 Latch pawl assembly 1 S600069-1 S600069 S600069-1 S600069 S600069-1 S600069 S600069-1 S600069 S600069-1 S600069 S600069-1 S600069
20 Bearing & flange assembly 1 S600725 S600725 S600725 S600725 S600725 S600725 S600725 S600725 S600725 S600725 S600725 S600725
21 1/2-20 hex nut 1 * * * * * * * * * * * *
22 Pipe plug 1 * * * * * * * * * * * *
23 10-32 shoulder screw 1 S393-2 S393-2 S392-2 S392-2 S392-2 S392-2 S392-2 S392-2 S392-2 S392-2 S392-2 S392-2
24 10-32 x 3/8” Nyloc nut 1 * * * * * * * * * * * *
*Included in hardware kit part number 600737
**Prior to August 2016 See online tech bulletin for more information

Instrucciones de Operacion
Reelcraft Industries, Inc. • 2842 E Business Hwy 30, Columbia City, IN 46725
Ph: 800-444-3134 / 260-248-8188 • Fax: [phone]
Customer Service: 855-634-9109 • [email protected] • www.reelcraft.com

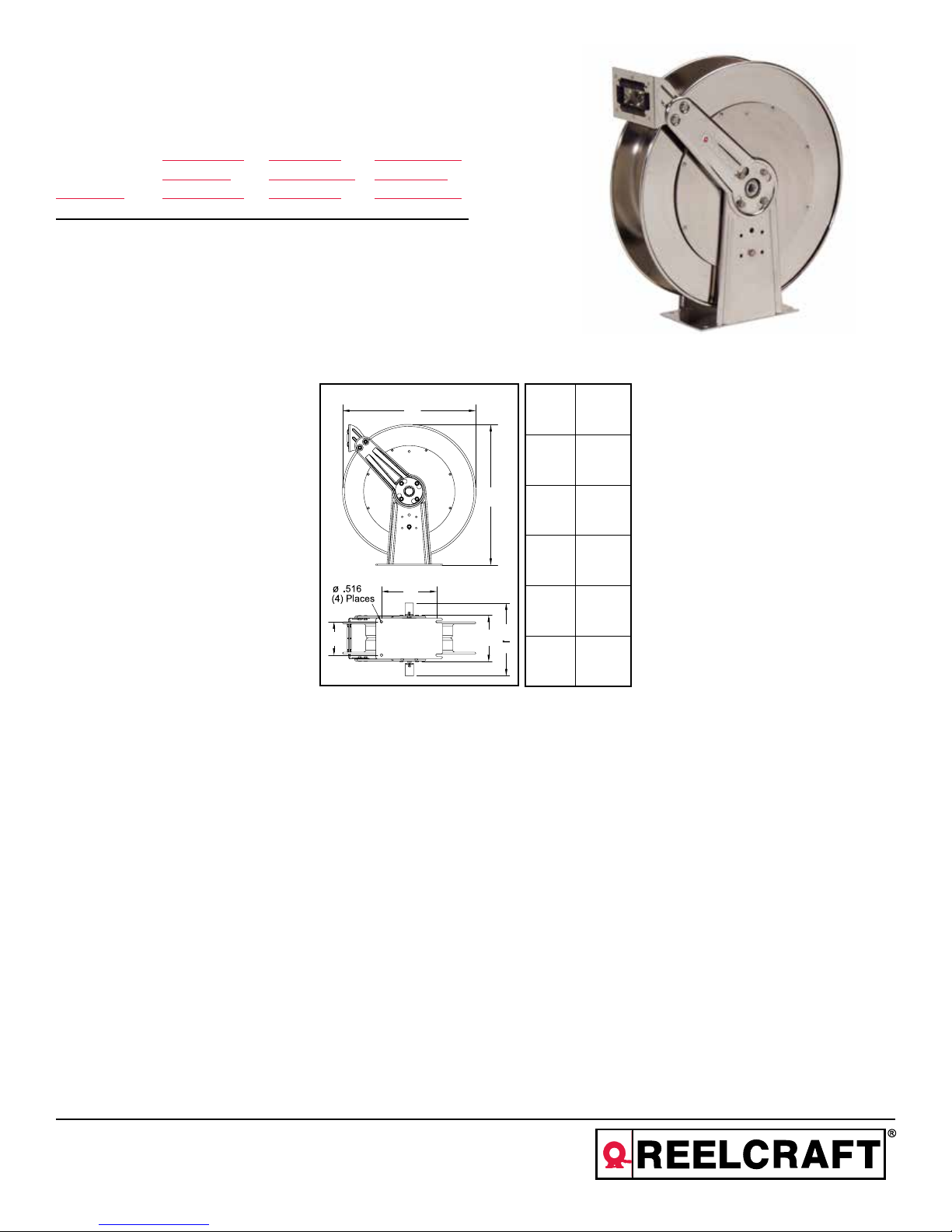

Data Dimensional
IMPORTANTE
Lea este manual detenidamente antes de
instalar, operar o dar servicio a este equipo.
Podrían ocurrir lesiones personales y/o
daños en el equipo si no se siguen las in-
strucciones de seguridad adecuadas.
• Asegúrese de que el carretel esté insta-
lado apropiadamente antes de conectar
las mangueras de entrada y de salida.
• Purgue la presión de fluidos/gases del
sistema antes de suministrar servicio al
carretel.
• Antes de conectar el carretel a la línea
de suministro, asegúrese de que la pre-
sión no exceda la clasificación máxima
de la presión operativa del carretel.
• Recuerde que aún la presión baja es
muy peligrosa y podría causar lesiones
personales o la muerte.
• Esté atento y fíjese si hay maquinaria o
personas en el área de trabajo.
• Si existe una fuga en la manguera o en
el carretel, elimine inmediatamente la
presión del sistema.
• Hay un ensamblaje de resorte de ten-
sión alta en el interior del carretel. Sea
extremadamente precavido.
• Jale la manguera del carretel sujetando
la manguera, y no la válvula de control.
• Si el carretel deja de desenrollarse o
enrollarse, elimine inmediatamente la
presión del sistema. ¡No jale ni sacuda
la manguera!
• Trate y utilice el carretel de manguera
como lo haría con cualquier otra má-
quina, siguiendo todas las pautas de
seguridad generales.
Seguridad Personal
Page 4
Series 80000 Carreteles para Mangueras
Form# 1096-301 Rev: 9/2018
A25 3/8”
B24”
C10”
D6”
E10 1/2”
F8 1/8”
A
B
C
DE
F
81000 OLS 82000 OLS-S 81000 OMS 82000 OMS-S
81000 OLS-S 83000 OLS 81000 OMS-S 83000 OMS
82000 OLS 83000 OLS-S 82000 OMS 83000 OMS-S

Series 80000 Carreteles para Mangueras
www.reelcraft.com Page 5
INSTRUCCIONES DE INSTALACIÓN
ADVERTENCIA: Asegúrese de que el carretel,
la manguera y el equipo estén conectados a
tierra apropiadamente. Use un ohmiómetro para
revisar la continuidad de la conexión a tierra.
Montaje
PRECAUCIÓN: A menos de que el carretel
haya sido suministrado con características
diferentes al ordenarlo, la altura máxima de
instalación es de 16 pies. No exceda esta altura.
Temperatura Máxima de Operación:
Presión Baja (300 p.s.i.) = 150 °F, (21,10 kg/cm2 /
300 p.s.i.) = 65,5 °C (150 °F)
Presión Intermedia (2000 p.s.i.) = 210 °F, (140,65
kg/cm2 / 2000 p.s.i.) = 98,9 °C (210 °F)
1. Desempaque e inspeccione el carretel para ver si
se ha dañado. Hágalo girar a mano para cercio-
rarse de que gira suavemente. Asegúrese de que
todas las piezas estén incluidas.
2. Configure el carretel para poder jalar la manguera
desde arriba, abajo o lateralmente quitando los
pernos (2) a un lado de la abrazadera guía de ro-
dillo y aflojando los cuatro pernos de brazo guía
(3) a cada lado del carretel de manguera. Gire y
quite cada brazo guía e instálelo nuevamente en
la
configuración deseada. Si desea poder jalar la
manguera desde abajo, tiene que remover y re-
emplacer los pernos (13) y (2) después de brazo
guía está a la posición deseada.
ATENCIÓN: Al cambiar las posiciones del brazo
guía, el perno en U debe colocarse en la posición
correcta, como se indica en la figura A. Si no se
cumple con esta instrucción, el carrete puede
bloquearse durante el uso.
3. Coloque el carretel en el piso, pared o cielo raso.
Fíjelo en su lugar usando cuatro
pernos (proporcionados por el cliente).
Instalación de la manguera de entrada
ADVERTENCIA: Asegúrese de que la presión
de la línea de suministro no exceda la
clasificación máxima de presión operativa
indicada en el carretel. Aplique sellador para
roscas de tubería en todas las roscas de los
carreteles estándar. No apriete excesivamente la
conexión. La torsión recomendada no debe exceder
70 pies libra.
PRECAUCIÓN: Use una conexión de
manguera flexible en el punto de entrada. No
use tubería rígida.
1. Aplique el sellador para roscas tal como se
indica y conecte el eslabón giratorio (12) a la
entrada del eje principal (5).
2. Para los carreteles de eje y eslabón giratorio
estándar, conecte una manguera de entrada pro-
porcionada por el cliente (4) al punto de entrada
del eslabón giratorio, tal como se indica en la
ilustración.
Instalación de la manguera de salida
ADVERTENCIA: Sea extremadamente
precavido; el carretel se encuentra bajo
tensión. Evite desenganchar el mecanismo de
aldaba.
PRECAUCIÓN: Aplique sellador para roscas de tu-
bería en todas las roscas de los carreteles estándar.
No apriete excesivamente la conexión. La torsión
recomendada no debe exceder 70 pies libra.
1. Gire manualmente la polea acanalada (6) hasta
que el resorte esté apretado, gírela hacia atrás
tres veces, y después fíjela.
2. Oriente la manguera de salida (7) a través de la
abrazadera de rodillo (1) y los pernos en U (8),
y después a través del orificio en el molinete, tal
como se indica en la ilustración.
3. Conecte la manguera de salida (7) al cuello de
cisne (10), tal como se indica en la
ilustración.
4. Verifique que la posición de los pernos en U
armonizan con el posicionamiento del brazo guía,
usando la etiqueta en el interior del molinete.
5. Cargue la manguera. Abra momentáneamente la
válvula de control para purgar los gases en la
manguera. Cierre la válvula cuando el fluido apa-
rezca en la válvula de control. Con la manguera
completamente cargada, suelte la aldaba y enrolle
la manguera de salida alrededor del carretel.
6. Instale el ensamblaje de paragolpes.
AJUSTES
ADVERTENCIA: Sea extremadamente
precavido: el carretel se encuentra bajo
tensión. Evite desenganchar el mecanismo de
aldaba. Si es necesario, ajuste la tensión del
resorte en el carretel agregando o quitando
manualmente envolturas de manguera del
molinete una a la vez, hasta obtener la tensión
deseada. Agregue manualmente dichas
envolturas para aumentar la tensión, y quítelas
para disminuirla.
PRECAUCIÓN: Al agregar envolturas de
manguera, agregue únicamente el número
suficiente para obtener la tensión deseada sin
exceder la capacidad del resorte del
mecanismo de devanado. Los carreteles con
una tensión adecuada permiten sacar toda la
manguera del molinete hasta llegar al punto de
contacto con el perno en U. La tensión
excesiva del resorte dañará el mecanismo de
devanado.
INSTURCCIONES DE SERVICIO
El suministro de servicio por parte del usuario
se limita únicamente a reemplazar mangueras
de entrada/salida. Remita cualquier otra
reparación a un técnico de servicio autorizado
o directamente a Reelcraft. El no hacerlo podría
resultar en lesiones personales y/o daños del
equipo que podrían anular la garantía.
ADVERTENCIA: Enrolle la manguera en el
carretel, y después purgue la presión del
sistema antes de efectuar los siguientes
procedimientos.
PRECAUCIÓN: Elimine toda la tensión del
resorte antes de desensamblar el carretel de
manguera. No trate de abrir el ensamblaje
remachado de la caja de resorte.
1. Reemplace la manguera de acuerdo con los
procedimientos de la sección “Instrucciones de
Instalación” de este manual.
2. Todas las partes móviles correspondientes han
sido lubricadas adecuadamente en la
Figura A

Series 80000 Carreteles para Mangueras
Page 6 www.reelcraft.com
*Se incluye en el kit de componentes número 600737
**Antes de agosto de el año 2016 Consulte el boletín técnico en línea para obtener más información
# Descripción NO.
REQ. 81000
OLS 81000 OLS-S 82000
OLS 82000 OLS-S 83000 OLS 83000 OLS-S 81000 OMS 81000 OMS-S 82000 OMS 82000 OMS-S 83000 OMS 83000 OMS-S
1Ensamblaje del eje giratoria** 1 S600092-2 602654-2 S600092-2 602654-2 S600091-2 602653-2 S600092-2 602654-2 S600092-2 602654-2 S600091-2 602653-2
1 Ensamblaje del eje giratoria 1 S602682-2 602654-2 S602682-2 602654-2 S600091-2 602653-2 S602682-2 602654-2 S602682-2 602654-2 S600091-2 602653-2
2 5/16-18 x 1/2” tornillo 11 * * * * * * * * * * * *
3 Brazo guía 2 261455 261455 261455 261455 261455 261455 261455 261455 261455 261455 261455 261455
4 Ens. de resorte y caja 1 S600726-2 S600726-2 S600726-2 S600726-2 S600726-1 S600726-1 S600726-2 S600726-2 S600726-5 S600726-5 S600726-4 S600726-4
5 Perno en U 1 * * * * * * * * * * * *
6 Tuerca de sujeción 5/16-18 8 * * * * * * * * * * * *
7 Ens. de abrazadera de rodillo 1 S600728 S600728 S600728 S600728 S600728 S600728 S600728 S600728 S600728 S600728 S600728 S600728
8 Arandela .312 ID x .734 OD 2 * * * * * * * * * * * *
9 1/4-20 Tuerca de Sujeción 2 * * * * * * * * * * * *
10 3/8-16 x 5/8” tornillo 9 * * * * * * * * * * * *
11 1 3/8” aro de resorte 2 * * * * * * * * * * * *
12 Brida con cojinete y
ensamblaje Nut-Sert 1 S600724 S600724 S600724 S600724 S600724 S600724 S600724 S600724 S600724 S600724 S600724 S600724
13 Trinquete, bastidor del flujo** 1 261306-2 602652-1 261306-2 602652-1 261306-1 602652-2 261306-2 602652-1 261306-2 602652-1 261306-1 602652-2
13 Trinquete, bastidor del flujo 1 S261306-6 602652-1 S261306-6 602652-1 261306-1 602652-2 S261306-6 602652-1 S261306-6 602652-1 261306-1 602652-2
14 Ens. de polea acanalada 1 600723 600723 600723 600723 600723 600723 600723 600723 600723 600723 600723 600723
15 Ens. de bajo Y vertical 1 600722 600722 600722 600722 600722 600722 600722 600722 600722 600722 600722 600722
16 Ens. de abrazadera de mon-
taie de aldaba 1 261465 261465 261465 261465 261465 261465 261465 261465 261465 261465 261465 261465
17 Ens. de reteny abrazaderade
montaje de aldaba 1 S600729-1 S600729 S600729-1 600729 S600729-1 600729 S600729-1 600729 S600729-1 600729 S600729-1 600729
18 Resorte de aldaba 1 S260067 S260067 S260067 S260067 S260067 S260067 S260067 S260067 S260067 S260067 S260067 S260067
19 Ens. de reten de aldaba 1 S600069-1 S600069 S600069-1 S600069 S600069-1 S600069 S600069-1 S600069 S600069-1 S600069 S600069-1 S600069
20 Ens. de conjinete y brida 1 S600725 S600725 S600725 S600725 S600725 S600725 S600725 S600725 S600725 S600725 S600725 S600725
21 Tuerca hexagonal 1/2-20 1 * * * * * * * * * * * *
22 Tapón de tuberia 1 * * * * * * * * * * * *
23 10-32 tornillo de hombro 1 S393-2 S393-2 S392-2 S392-2 S392-2 S392-2 S392-2 S392-2 S392-2 S392-2 S392-2 S392-2
24 10-32 x 3/8” tuerca Nyloc 1 * * * * * * * * * * * *

Instructions D’Opération
Série 80000 Enrouleurs de Tuyau
Reelcraft Industries, Inc. • 2842 E Business Hwy 30, Columbia City, IN 46725
Ph: 800-444-3134 / 260-248-8188 • Fax: [phone]
Customer Service: 855-634-9109 • [email protected] • www.reelcraft.com
Dimensions
IMPORTANT
Lisez ce manuel soigneusement avant
d’installer, actionner, ou entretenir cet
èquipment.
Page 7
Podrían ocurrir lesiones personales y/o
daños en el equipo si no se siguen las in-
strucciones de seguridad adecuadas.
• Assurez-vous que l’enrouleur est cor-
rectement installé avant de raccorder
les tuyaux d’entrée et de sortie.
• Evacuez tout liquide/gaz sous pres-
sion du système avant d’entreprendre
l’entretien de l’enrouleur.
• Avant de raccorder l’enrouleur à la
ligne d’alimentation, assurez-vous que
la pression n’excède pas la pression de
fonctionnement nominale maximum de
l’enrouleur.
• Souvenez-vous, même les pressions
basses sont dangereuses et peuvent
provoquer des blessures ou la mort.
• Ayez conscience des machines et des
personnes se trouvant dans la zone de
travail.
• Si une fuite apparaît dans le tuyau ou
l’enrouleur, décompressez le système
immédiatement.
• L’enrouleur comporte un assemblage
à ressort de haute tension. Observez la
plus grande prudence.
• Sortez le tuyau de l’enrouleur en ti-
rant sur le tuyau lui-même, pas sur
l’embout.
• Si l’enrouleur arrête d’enrouler ou de
dérouler, décompressez le système im-
médiatement. Ne pas tirer ou secouer le
tuyau !
• Comme avec toute autre machine,
traitez l’enrouleur de tuyau avec re-
spect, en observant les consignes de
sécurité habituelles.
Sécurité
Form# 1096-301 Rev: 9/2018
A25 3/8”
B24”
C10”
D6”
E10 1/2”
F8 1/8”
A
B
C
DE
F
81000 OLS 82000 OLS-S 81000 OMS 82000 OMS-S
81000 OLS-S 83000 OLS 81000 OMS-S 83000 OMS
82000 OLS 83000 OLS-S 82000 OMS 83000 OMS-S

Série 80000 Enrouleurs de Tuyau
Page 8 www.reelcraft.com
CONSIGNES D’INSTALLATION
AVERTISSEMENT : Assurez-vous que l’enrouleur,
le tuyau et l’équipement sont correctement mis à la
terre. Utilisez un ohmmètre pour vous assurer de la
continuité du circuit de mise à la terre.
Montage
ATTENTION : A moins de spécifications différentes
lors de la commande, la hauteur d’installation maxi-
mum de l’enrouleur est de 4,90 m (16 pieds). Ne
dépassez pas cette hauteur.
Température de fonctionnement maximum :
Basse pression (21,10 kg/cm2 / 300 p.s.i.) =
65,5 °C (150 °F)
Pression moyenne (140,65 kg/cm2 / 2000 p.s.i.)
= 98,9 °C (210 °F)
1. Déballez l’enrouleur et assurez-vous qu’il n’est
pas endommagé. Faites-le tourner à la main
pour vous assurer de son bon fonctionnement.
Assurez-vous qu’il est complet.
2. Configurez l’enrouleur pour une distribution
supérieure, latérale ou inférieure du tuyau en
retirant les vis (2) d’un côté du support du guide
à molette et en desserrant les quatre vis du bras
de guidage (3) de chaque côté de l’enrouleur de
tuyau. Pivotez et enlevez chaque bras de guid-
age, puis remettez-les en place dans la position
voulue. Pour une distribution inférieure, enlevez
et remplacez les vis (13) et (2) après le bras de
guidage est à la position désirée.
ATTENTION: Lorsque vous changez la position
du bras de guidage, le boulon en U doit se trou-
ver dans l’emplacement indiqué sur la figure A.
L’enrouleur peut se débloquer en cours d’utilisation
si cesinstructions ne sont pas respectées.
3. Placez l’enrouleur sur le sol, le mur ou le pla-
fond. Fixez en place à l’aide de quatre vis (non
fournies).
Installation du tuyau d’entrée
AVERTISSEMENT : Assurez-vous que la
pression de la ligne d’alimentation n’excède pas la
pression de fonctionnement nominale maximum de
l’enrouleur. Appliquez un produit d’étanchéité sur le
filetage de tous les tuyaux des enrouleurs standard.
Ne serrez pas excessivement les raccords. Le mo-
ment de torsion recommandé ne doit pas dépasser
98 Nm (70 ft.lb).
ATTENTION : Utilisez des raccords de tuyau flexi-
bles à l’entrée. N’utilisez pas de tuyauterie rigide.
1. Appliquez le produit d’étanchéité comme indiqué
et raccordez le pivot (12) à l’entrée de l’axe prin-
cipal (5).
2. Pour les enrouleurs à pivot et axe standard, rac-
cordez le tuyau d’entrée (4) (non fourni) à l’entrée
du pivot comme indiqué dans
l’illustration.
Installation du tuyau de sortie
AVERTISSEMENT : Observez une extrême pru-
dence ; l’enrouleur est sous la tension d’un ressort.
Evitez de relâcher le mécanisme de verrouillage.
ATTENTION : Appliquez du produit d’étanchéité sur
tous les filetages des enrouleurs standard.Ne pas
serrer excessivement les raccords. Le moment de
torsion recommandé ne doit pas dépasser 98 Nm (70
ft.lb). Ne pas serrer excessivement les raccords.
Le moment de torsion recommandé ne doit pas dé-
passer 98 Nm (70 ft.lb).
1. Tournez manuellement la poulie (6) jusqu’à ce
que le ressort soit tendu, relâchez de trois tours,
puis verrouillez.
2. Faites passer le tuyau (7) par le support à molette
(1), l’étrier de serrage (8), puis par la découpe du
tambour (9), comme indiqué dans l’illustration.
3. Raccordez le tuyau de sortie (7) au col de cygne
(10), comme indiqué dans l’illustration.
4. Assurez-vous que la position de l’étrier de ser-
rage est conforme à celle du bras de guidage en
utilisant les inscriptions situées à l’intérieur du
tambour.
5. Remplissez le tuyau. Ouvrez provisoirement la
valve afin de purger les gaz du tuyau. Fermez la
valve lorsque le liquide y apparaît. Une fois le
tuyau entièrement rempli, déverrouillez le loquet
et enroulez le tuyau de sortie sur l’enrouleur.
6. Installez l’assemblage du butoir.
AJUSTEMENTS
AVERTISSEMENT : Observez une extrême
prudence ; l’enrouleur est sous la tension d’un res-
sort. Evitez de relâcher le mécanisme de
verrouillage. Si cela est nécessaire, ajustez la ten-
sion du ressort de l’enrouleur en ajoutant ou en en-
levant manuellement des tours detuyau du tambour,
un tour à la fois, jusqu’à ce que la tension désirée
soit obtenue. Ajoutez manuellement des tours pour
augmenter la tension. Enlevez manuellement des
tours pour abaisser la tension.
ATTENTION : Lors de l’ajout de tours de tuyau,
ajoutez juste assez de tours afin d’obtenir la
tension désirée sans dépasser la capacité du ressort
du mécanisme d’enroulement. Un enrouleur dont la
tension est correctement ajustée permet de dérouler
librement tout le tuyau jusqu’au point de contact
avec l’étrier de serrage. Un ressort surtendu endom-
magera le mécanisme d’enroulement.
CONSIGNES D’ENTRETIEN
L’entretien de l’enrouleur par l’utilisateur se limite
uniquement au remplacement des tuyaux d’entrée et
de sortie. Toute autre réparation doit être confiée à
un technicien autorisé ou directement à Reelcraft. Le
manquement à cette consigne peut conduire à des
blessures corporelles et/ou à des dommages matéri-
els, ainsi qu’à l’annulation de la garantie.
AVERTISSEMENT : Enroulez le tuyau sur le
tambour, puis dépressurisez le système avant de
procéder aux opérations suivantes.
ATTENTION : Détendez entièrement le ressort
avant de désassembler l’enrouleur. Ne pas essayer
d’ouvrir l’assemblage riveté du boîtier de ressort.
1. Remplacez les tuyaux en observant les instruc-
tions contenues dans la section “Consignes
d’installation” de cette notice.
2. Toutes les pièces mobiles emboîtées ont été lu-
brifiées à l’usine, comme requis.
Figure A

Série 80000 Enrouleurs de Tuyau
www.reelcraft.com Page 9
*Compris dans le kit de pièces détachées N° 600737
**Avant Août 2016 Voir fiche technique en ligne pour plus d’informations
# DÉSCRIPTION N°
REQ. 81000 OLS 81000 OLS-S 82000 OLS 82000 OLS-S 83000 OLS 83000 OLS-S 81000 OMS 81000 OMS-S 82000 OMS 82000 OMS-S 83000 OMS 83000 OMS-S
1 Assemblage du pivot** 1 S600092-2 602654-2 S600092-2 602654-2 S600091-2 602653-2 S600092-2 602654-2 S600092-2 602654-2 S600091-2 602653-2
1 Assemblage du pivot 1 S602682-2 602654-2 S602682-2 602654-2 S600091-2 602653-2 S602682-2 602654-2 S602682-2 602654-2 S600091-2 602653-2
2 Vis de 5/16-18 x 1/2 pouce 11 * * * * * * * * * * * *
3 Bras de guidage 2 261455 261455 261455 261455 261455 261455 261455 261455 261455 261455 261455 261455
4 Ass. du ress. et du boît 1 S600726-2 S600726-2 S600726-2 S600726-2 S600726-1 S600726-1 S600726-2 S600726-2 S600726-5 S600726-5 S600726-4 S600726-4
5 Etrier de serrage 1 * * * * * * * * * * * *
6Contre-écrou de 5/16-18
pouce 8************
7Assemblage du support à
molette 1 S600728 S600728 S600728 S600728 S600728 S600728 S600728 S600728 S600728 S600728 S600728 S600728
8Rondelle de 312 DI x 734 DE 2************
9Contre-écrou de 1/4-20
pouce 2************
10 3/8-16 x 5/8” vis 9 * * * * * * * * * * * *
11 1 anneau ressort de 3/8” 2 * * * * * * * * * * * *
12 Assemblage de l’embase
avec roulement et Nut-Sert 1 S600724 S600724 S600724 S600724 S600724 S600724 S600724 S600724 S600724 S600724 S600724 S600724
13 Rachet, Bâti D’Écoulement** 1 261306-2 602652-1 261306-2 602652-1 261306-1 602652-2 261306-2 602652-1 261306-2 602652-1 261306-1 602652-2
13 Rachet, Bâti D’Écoulement 1 S261306-6 602652-1 S261306-6 602652-1 261306-1 602652-2 S261306-6 602652-1 S261306-6 602652-1 261306-1 602652-2
14 Assemblage de poulie 1 600723 600723 600723 600723 600723 600723 600723 600723 600723 600723 600723 600723
15 Ass. de la base et du montantl 1 600722 600722 600722 600722 600722 600722 600722 600722 600722 600722 600722 600722
16 Assemblage du support de
montage du loquet 1 261465 261465 261465 261465 261465 261465 261465 261465 261465 261465 261465 261465
17 Ens. de retén y abrazadera
de ressort de loquet 1 S600729-1 S600729 S600729-1 600729 S600729-1 600729 S600729-1 600729 S600729-1 600729 S600729-1 600729
18 Ressort de verrou 1 S260067 S260067 S260067 S260067 S260067 S260067 S260067 S260067 S260067 S260067 S260067 S260067
19 Assemblage de cliquet 1 S600069-1 S600069 S600069-1 S600069 S600069-1 S600069 S600069-1 S600069 S600069-1 S600069 S600069-1 S600069
20 Assemblage du roulement et
de l’embase 1 S600725 S600725 S600725 S600725 S600725 S600725 S600725 S600725 S600725 S600725 S600725 S600725
21 Ecrou hexagonal de 1/2-20
x 5/8 pouce 1************
22 Bouchond’ étanchéité 1 * * * * * * * * * * * *
23 10-32 vis à épaulement 1 S393-2 S393-2 S392-2 S392-2 S392-2 S392-2 S392-2 S392-2 S392-2 S392-2 S392-2 S392-2
24 10-32 x 3/8” Écrou Nyloc 1 * * * * * * * * * * * *
