Reely Core User manual

Bedienungsanleitung
1:10XS Elektro-Dune-Buggy „Core“
4WD RtR
Best.-Nr. 1604581 Seite 2 - 27
Operating Instructions
1:10XS Electrical Dune Buggy “Core”
4WD RtR
Item No. 1604581 Page 28 - 52
Notice d’emploi
Buggy électrique 1:10XS « Core »
4WD RtR
N° de commande 1604581 Page 53 - 78
Gebruiksaanwijzing
1:10XS Elektrische buggy “Core”
4WD RtR
Bestelnr. 1604581 Pagina 79 - 104

2
Inhaltsverzeichnis
Seite
1. Einführung ...........................................................................................................................................................3
2. Symbol-Erklärung ................................................................................................................................................4
3. Bestimmungsgemäße Verwendung.....................................................................................................................4
4. Lieferumfang........................................................................................................................................................5
5. Erforderliches Zubehör ........................................................................................................................................5
6. Sicherheitshinweise.............................................................................................................................................6
a) Allgemein.......................................................................................................................................................6
b) Steckernetzteil/Netzspannung/Ladegerät......................................................................................................7
c) Inbetriebnahme/Betrieb .................................................................................................................................8
d) Fahren des Fahrzeugs ..................................................................................................................................9
7. Batterie- und Akkuhinweise ...............................................................................................................................10
a) Allgemein.....................................................................................................................................................10
b) Sender.........................................................................................................................................................12
c) Fahrzeug .....................................................................................................................................................12
8. Fahrakkus laden ................................................................................................................................................13
9. Bedienelemente des Senders ...........................................................................................................................14
10. Inbetriebnahme..................................................................................................................................................15
a) Ersatzreifen montieren ................................................................................................................................15
b) Batterien in den Sender einlegen ................................................................................................................15
c) Karosserie hochklappen..............................................................................................................................15
d) Einlegen der beiden Fahrakkus in das Fahrzeug........................................................................................16
e) Sender in Betrieb nehmen...........................................................................................................................16
f) Fahrzeug in Betrieb nehmen .......................................................................................................................17
g) Steuern des Fahrzeugs ...............................................................................................................................18
h) Fahrt beenden .............................................................................................................................................19
11. Einstellmöglichkeiten am Fahrzeug...................................................................................................................20
a) Einstellung der Spur ....................................................................................................................................20
b) Einstellung der Stoßdämpfer.......................................................................................................................21
12. Reinigung und Wartung.....................................................................................................................................22
a) Allgemein.....................................................................................................................................................22
b) Vor bzw. nach jeder Fahrt............................................................................................................................22
c) Radwechsel.................................................................................................................................................23

3
13. Entsorgung ........................................................................................................................................................24
a) Produkt ........................................................................................................................................................24
b) Batterien/Akkus ...........................................................................................................................................24
14. Konformitätserklärung (DOC) ............................................................................................................................24
15. Behebung von Störungen..................................................................................................................................25
16. Technische Daten ..............................................................................................................................................27
a) Fahrzeug .....................................................................................................................................................27
b) Sender.........................................................................................................................................................27
c) Fahrakkus....................................................................................................................................................27
d) Ladegerät ....................................................................................................................................................27
e) Steckernetzteil für Ladegerät.......................................................................................................................27
Seite
1. Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese
Bedienungsanleitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme
und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie
deshalb diese Bedienungsanleitung zum Nachlesen auf!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: www.conrad.de/kontakt
Österreich: www.conrad.at
www.business.conrad.at
Schweiz: www.conrad.ch
www.biz-conrad.ch

4
2. Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch
einen elektrischen Schlag.
Das Symbol mit demAusrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung
hin, die unbedingt zu beachten sind.
 DasPfeil-Symbolistzunden,wennIhnenbesondereTippsundHinweisezurBedienunggegebenwerden
sollen.
3. Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um ein allradangetriebenes Modellfahrzeug, das über die mitgelieferte Fern-
steueranlage drahtlos per Funk gesteuert werden kann. Die Steuerfunktionen sind vorwärts/rückwärts/links/rechts
(jeweils stufenlos).
Der eingebaute Motor wird über einen elektronischen Fahrtregler angesteuert, die Lenkung über ein Servo.
Das Fahrzeug (Chassis und Karosserie) ist fahrfertig aufgebaut.
ZumBetriebdesFahrzeugsistjedochnochdiversesZubehörerforderlich,dassichnichtimLieferumfangbendet.
Beachten Sie hierzu das Kapitel 5.
Das Produkt ist kein Spielzeug, es ist nicht für Kinder unter 14 Jahren geeignet.
Beachten Sie die Sicherheitshinweise dieser Bedienungsanleitung. Diese enthalten wichtige Informationen
zum Umgang mit dem Produkt. Lesen Sie sich die komplette Bedienungsanleitung vor der Inbetriebnahme
und dem Betrieb des Fahrzeugs aufmerksam durch.
Bei Nichtbeachtung bestehen diverse Gefahren; z.B. Verletzungsgefahr.

5
4. Lieferumfang
• Fahrfertig aufgebautes Fahrzeug
• Sender (Fernsteuerung)
• 2x LiIon-Akkus (Typ „18650“)
• Ladegerät
• Steckernetzteil für Ladegerät
• 1x Ersatzreifen (zur Montage am Heck des Fahrzeugs) + 1x Schraube
• Schraubendreher
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter
oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.
5. Erforderliches Zubehör
ZumBetriebdesFahrzeugsistnochdiversesZubehörerforderlich,dassichnichtimLieferumfangbendet(separat
bestellbar).
Unbedingt erforderlich ist:
• 2x Batterien vom Typ AA/Mignon für den Sender
Für einen optimalen Einsatz des Fahrzeugs empfehlen wir Ihnen weiterhin folgende Komponenten:
• Mehrere zusätzliche Fahrakkus (um nach einer kurzen Pause zum Abkühlen von Motor und Fahrtregler weiterfah-
ren zu können)
• Ersatzbatterien (2x AA/Mignon) für den Sender (wenn die Batterien im Sender während dem Fahren des Fahrzeugs
leer werden)
• Ersatzreifen (um abgefahrene/beschädigte Reifen schnell wechseln zu können)
• Montageständer (für Probeläufe und eine leichtere Wartung)
• Diverses Werkzeug (z.B. Schraubendreher, Spitzzange )
• Druckluftspray (für Reinigungszwecke)
• Schraubensicherungslack(umgelösteSchraubenverbindungenwiederzuxieren)
• Transporttasche
 DieErsatzteillistezudiesemProduktndenSieaufunsererWebsitewww.conrad.com im Download-Be-
reich zum jeweiligen Produkt.

6
6. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt
die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der
Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt
die Gewährleistung/Garantie.
Von der Gewährleistung und Garantie ausgeschlossen sind ferner normaler Verschleiß bei Betrieb (z.B.
abgefahrene Reifen, abgenutzte Zahnräder) und Unfallschäden (z.B. gebrochene Querlenker, beschädig-
tes Chassis usw.).
Sehr geehrte Kundin, sehr geehrter Kunde, diese Sicherheitshinweise dienen nicht nur zum Schutz des
Produkts, sondern auch zu Ihrer eigenen Sicherheit und der anderer Personen. Lesen Sie sich deshalb
dieses Kapitel sehr aufmerksam durch, bevor Sie das Produkt in Betrieb nehmen!
a) Allgemein
Achtung, wichtiger Hinweis!
Beim Betrieb des Modells kann es zu Sach- und/oder Personenschäden kommen. Achten Sie deshalb
unbedingt darauf, dass Sie für den Betrieb des Modells ausreichend versichert sind, z.B. über eine Haft-
pichtversicherung.FallsSie bereitseineHaftpichtversicherung besitzen,soinformierenSie sichvor
Inbetriebnahme des Modells bei Ihrer Versicherung, ob der Betrieb des Modells mitversichert ist.
• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des
Produkts nicht gestattet.
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder unter 14 Jahren geeignet.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem gefährli-
chen Spielzeug werden.
• Die Bedienung und der Betrieb von ferngesteuerten Modellfahrzeugen muss erlernt werden! Wenn Sie
noch nie ein solches Fahrzeug gesteuert haben, so fahren Sie besonders vorsichtig und machen Sie
sich erst mit den Reaktionen des Fahrzeugs auf die Fernsteuerbefehle vertraut. Haben Sie Geduld!
Gehen Sie bei Betrieb des Produkts kein Risiko ein! Ihre eigene Sicherheit und die Ihres Umfeldes
hängen alleine von Ihrem verantwortungsbewussten Umgang mit dem Modell ab.
• Der bestimmungsgemäße Betrieb des Fahrzeugs erfordert gelegentliche Wartungsarbeiten oder auch
Reparaturen. Beispielsweise nutzen sich Reifen bei Betrieb ab, oder es gibt bei einem Fahrfehler einen
„Unfallschaden“.
Verwenden Sie für die dann von Ihnen erforderlichen Wartungs- oder Reparaturarbeiten ausschließlich
Original-Ersatzteile!
• Sollten sich Fragen ergeben, die nicht mit Hilfe der Bedienungsanleitung abgeklärt werden können, so
setzen Sie sich bitte mit uns (Kontaktinformationen siehe Kapitel 1) oder einem anderen Fachmann in
Verbindung.

7
b) Steckernetzteil/Netzspannung/Ladegerät
• Der Aufbau des Steckernetzteils entspricht der Schutzklasse II. Verwenden Sie zur Spannungs-/Strom-
versorgung des Steckernetzteils nur eine ordnungsgemäße Netzsteckdose des öffentlichen Versor-
gungsnetzes.
• Die Netzsteckdose, in die das Steckernetzteil eingesteckt wird, muss leicht zugänglich sein.
• Ziehen Sie das Steckernetzteil niemals am Kabel aus der Netzsteckdose. Fassen Sie es seitlich am
Gehäuse an und ziehen Sie es dann aus der Netzsteckdose heraus.
• Wenn das Steckernetzteil Beschädigungen aufweist, so fassen Sie es nicht an, es besteht Lebensgefahr
durch einen elektrischen Schlag!
Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das Steckernetzteil angeschlos-
sen ist (zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen, anschließend FI-
Schutzschalter abschalten, so dass die Netzsteckdose allpolig von der Netzspannung getrennt ist).
Ziehen Sie erst danach das Steckernetzteil aus der Netzsteckdose. Entsorgen Sie das beschädigte
Steckernetzteil umweltgerecht, verwenden Sie es nicht mehr. Tauschen Sie es gegen ein baugleiches
Steckernetzteil aus.
• Schließen Sie am Ladegerät nur das mitgelieferte Steckernetzteil an. Verwenden Sie das Steckernetzteil
nicht für andere Zwecke. Ladegerät und Steckernetzteil dürfen nur zusammen betrieben werden.
• Steckernetzteil und Ladegerät dürfen nur in trockenen, geschlossenen Innenräumen betrieben werden,
sie dürfen nicht feucht oder nass werden. Vermeiden Sie direkte Sonneneinstrahlung, starke Hitze oder
Kälte. Halten Sie Steckernetzteil/Ladegerät fern von Staub und Schmutz. Stellen Sie auch keine mit
FlüssigkeitgefülltenGefäße,VasenoderPanzenaufodernebendasSteckernetzteil/Ladegerät.
Wenn diese Flüssigkeiten in oder auf das Steckernetzteil/Ladegerät gelangen, wird das Steckernetzteil/
Ladegerät zerstört, außerdem besteht höchste Gefahr eines Brandes sowie die Gefahr eines lebensge-
fährlichen elektrischen Schlages.
• DasLadegerätistnurzumAuadendermitgeliefertenFahrakkus(oderbaugleicherErsatz-Fahrakkus)
geeignet. Laden Sie niemals andere Akkutypen oder nicht wiederauadbare Batterien. Es besteht
höchste Gefahr eines Brandes oder einer Explosion!
• Stellen Sie das Ladegerät niemals auf eine brennbare Fläche (z.B. Teppich, Tischdecke). Verwenden
Sie immer eine geeignete unbrennbare, hitzefeste Unterlage. Decken Sie das Ladegerät und auch das
Steckernetzteil niemals ab. Halten Sie das Ladegerät fern von brennbaren oder leicht entzündlichen
Materialien (z.B. Vorhänge).
• StellenSiedasLadegerätnichtohnegeeignetenSchutzaufwertvolleMöbeloberächen.Andernfalls
sind Kratzspuren, Druckstellen oder Verfärbungen möglich.
• Verwenden Sie das Steckernetzteil/Ladegerät nicht im Innenraum von Fahrzeugen.
• Halten Sie Kinder fern von dem Steckernetzteil/Ladegerä und den Akkus. Kinder könnten einen Akku
kurzschließen, was zu einem Brand oder zu einer Explosion führen kann. Es besteht Lebensgefahr!
• Vermeiden Sie den Betrieb in unmittelbarer Nähe von starken magnetischen oder elektromagnetischen
Feldern, Sendeantennen oder HF-Generatoren. Dadurch kann die Steuerelektronik des Ladegeräts be-
einusstwerden.
• Laden Sie die Fahrakkus niemals unbeaufsichtigt mit dem Ladegerät.
• NehmenSiedieFahrakkuszumAuadenausdemFahrzeugheraus.

8
• Wenn Sie mit dem Ladegerät oder Akkus arbeiten, tragen Sie keine metallischen oder leitfähigen Mate-
rialien, wie z.B. Schmuck (Ketten, Armbänder, Ringe o.ä.). Durch einen Kurzschluss besteht Brand- und
Explosionsgefahr.
• Verwenden Sie das Steckernetzteil/Ladegerät niemals gleich dann, wenn es von einem kalten Raum in
einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen
zu Funktionsstörungen oder Beschädigungen führen!
Lassen Sie das Steckernetzteil/Ladegerät zuerst auf Zimmertemperatur kommen, bevor Sie es anschlie-
ßen und in Betrieb nehmen. Dies kann mehrere Stunden dauern!
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Steckernetzteil/
Ladegerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.
Schalten Sie zuerst die Netzspannung für die Netzsteckdose allpolig ab, an der das Steckernetzteil an-
geschlossen ist (zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen, anschlie-
ßend Fehlerstromschutzschalter abschalten). Ziehen Sie danach das Steckernetzteil aus der Netzsteck-
dose. Trennen Sie dann einen evtl. angeschlossen Akku vom Ladegerät.
Betreiben Sie das Steckernetzteil/Ladegerät anschließend nicht mehr, sondern bringen Sie es in eine
Fachwerkstatt oder entsorgen Sie es umweltgerecht.
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Steckernetzteil/La-
degerät sichtbare Beschädigungen aufweist, das Steckernetzteil/Ladegerät nicht mehr arbeitet, nach
längerer Lagerung unter ungünstigen Verhältnissen oder nach schweren Transportbeanspruchungen.
c) Inbetriebnahme/Betrieb
• Sollten Sie noch nicht über ausreichende Kenntnisse über den Umgang mit ferngesteuerten Modellen
verfügen, so wenden Sie sich an einen erfahrenen Modellsportler oder an einen Modellbau-Club.
• Achten Sie beim Betrieb eines Modells immer darauf, dass sich niemals Körperteile oder Gegenstände
imGefahrenbereichvonMotorenodersonstigendrehendenAntriebsteilenbenden.
• Verwenden Sie nur die mitgelieferten Fahrakkus (oder baugleiche Ersatzakkus) für das Fahrzeug. Be-
treiben Sie das Fahrzeug niemals über ein Netzteil, auch nicht zu Testzwecken.
• Dieses Fahrzeug ist ausschließlich für zwei einzellige LiIon-Fahrakkus (Nennspannung je 3,7 V) ge-
eignet.
• Setzen Sie die beiden Fahrakkus polungsrichtig in die beiden Akkufächer des Fahrzeugs ein (Plus/+ und
Minus/- beachten, siehe Beschriftung auf den Akkus und in den beiden Akkufächern).
• Schalten Sie bei der Inbetriebnahme immer zuerst den Sender ein, erst danach das Fahrzeug. Andern-
falls kann es zu unvorhersehbaren Reaktionen des Fahrzeugs kommen!
• Gehen Sie zur Inbetriebnahme wie folgt vor:
- Stellen Sie das Fahrzeug auf eine geeignete Unterlage, so dass sich die Räder frei drehen können.
- Schalten Sie das Fahrzeug aus.
- Setzen Sie die beiden Fahrakkus polungsrichtig in die beiden Akkufächer links und rechts am Fahr-
zeug ein.
- Schalten Sie den Sender ein, falls noch nicht geschehen. Die LED am Sender blinkt. Stellen Sie die
beiden Drehregler etwa in die Mittelstellung.

9
- Schalten Sie erst jetzt das Fahrzeug ein. Warten Sie dann einige Sekunden, bis das Fahrzeug seinen
Selbsttest abgeschlossen hat. Die LED am Sender leuchtet dauerhaft, wenn sich Sender und Emp-
fänger gegenseitig „gebunden“ haben.
- Stellen Sie am Sender den Drehregler „STEERING TRIM“ so ein, dass die Vorderräder etwa in der
Mittelstellung stehen. Eine genaue Einstellung des Geradeauslaufs erfolgt später beim Fahren des
Fahrzeugs.
- Stellen Sie am Sender den Drehregler „THROTTLE TRIM“ so ein, dass das Fahrzeug stehen bleibt
undsichnichtbewegt,wennsichderGas-/BremshebelinderMittelstellung(Neutralstellung)bendet.
- Prüfen Sie, ob das Fahrzeug wie erwartet auf die Fernsteuerbefehle reagiert (Lenkung und Antrieb),
bevor Sie es von der Unterlage nehmen und es mit den Rädern auf den Boden stellen. Fassen Sie
dabei jedoch nicht in den Antrieb hinein, halten Sie das Fahrzeug auch nicht an den Rädern fest.
d) Fahren des Fahrzeugs
• Der unsachgemäße Betrieb kann schwerwiegende Personen- und Sachschäden verursachen! Fahren
Sie nur, solange Sie direkten Sichtkontakt zum Modell haben.
• Fahren Sie nur, wenn Ihre Reaktionsfähigkeit uneingeschränkt gegeben ist. Müdigkeit, Alkohol- oder
Medikamenten-Einusskann,wiebeieinemechtenKraftfahrzeug,zuFehlreaktionenführen.
• Beachten Sie, dass dieses Modellfahrzeug nicht auf öffentlichen Straßen, Plätzen und Wegen gefahren
werden darf. Betreiben Sie es auch nicht auf privatem Gelände ohne der Zustimmung des Besitzers.
Betreiben Sie Ihr Modell in einem Bereich, in dem Sie keine anderen Personen, Tiere oder Gegenstände
gefährden. Fahren Sie nicht auf Menschen oder Tiere zu!
Bevor Sie das Modell auf einem extra zu diesem Zweck ausgewiesenen Platz betreiben (z.B. Modellau-
to-Renn-/Rallyestrecke o.ä.), fragen Sie den Betreiber dieses Platzes um Erlaubnis.
• Vermeiden Sie das Fahren bei sehr niedrigen Außentemperaturen. Kunststoffteile verlieren dabei an
Elastizität, was bereits bei einem leichten Unfall zu großen Schäden führen kann.
• Fahren Sie nicht bei Gewitter, unter Hochspannungsleitungen oder in der Nähe von Funkmasten.
• Schützen Sie Fahrzeug, Fahrakkus und Sender vor Feuchtigkeit und starker Verschmutzung. Setzen Sie
den Sender nicht über längere Zeit der direkten Sonneneinstrahlung oder großer Hitze aus.
• Lassen Sie immer den Sender eingeschaltet, solange das Fahrzeug in Betrieb ist.
• Stellen Sie den Betrieb Ihres Modells im Falle einer Störung sofort ein und beseitigen Sie die Ursache
der Fehlfunktion, bevor Sie das Modell weiter einsetzen.
• Zum Abstellen des Fahrzeugs schalten Sie immer zuerst das Fahrzeugs aus. Erst jetzt darf der Sender
ausgeschaltet werden. Entnehmen Sie die beiden Fahrakkus, wenn Sie das Fahrzeug längere Zeit nicht
mehr fahren wollen (z.B. zur Aufbewahrung).
• Bei schwachen Batterien (bzw. Akkus) im Sender nimmt die Reichweite ab, außerdem reagiert das
Fahrzeug ggf. nicht mehr auf die Steuerbefehle am Sender. Beenden Sie in diesem Fall das Fahren des
Fahrzeugs und schalten Sie das Fahrzeug aus. Tauschen Sie anschließend die Batterien bzw. Akkus
im Sender gegen neue aus.
• Werden die Fahrakkus im Fahrzeug schwach, wird das Fahrzeug langsamer bzw. es reagiert nicht mehr
korrekt auf den Sender.

10
Die Fahrakkus im Fahrzeug dienen nicht nur zur Versorgung des Motors über den integrierten Fahrtreg-
ler, sondern auch für den Empfänger und das Lenkservo.
Dazu ist im Fahrtregler ein BEC eingebaut (englisch „Battery Eliminator Circuit“, elektronische Schaltung
für die direkte Spannungsversorgung des Empfängers ohne zusätzlichen Empfängerakku).
EinezuniedrigeSpannungderFahrakkushatdeshalbauchEinussaufdenEmpfänger,wasdazu
führt, dass das Fahrzeug nicht mehr auf die Steuerbefehle am Sender reagiert.
In diesem Fall beenden Sie den Fahrbetrieb sofort (Fahrzeug ausschalten, Sender ausschalten). Tau-
schen Sie danach die Fahrakkus des Fahrzeugs aus bzw. laden Sie sie wieder auf.
BevorSiedieAkkuswiederauaden,lassenSiesievollständigabkühlen.
• Sowohl Motor und Antrieb als auch die Elektronik und die Fahrakkus des Fahrzeugs erhitzen sich bei
Betrieb. Machen Sie vor jedem Akkuwechsel eine Pause von mindestens 5 - 10 Minuten.
• Fassen Sie den Motor, den Fahrtregler/Empfänger und die Akkus nicht an, bis diese abgekühlt sind.
Verbrennungsgefahr!
7. Batterie- und Akkuhinweise
Obwohl der Umgang mit Batterien und Akkus im täglichen Leben heute eine Selbstverständlichkeit
ist, bestehen zahlreiche Gefahren und Probleme. Speziell bei Lithium-Akkus mit ihrem hohen
Energieinhalt (im Vergleich zu herkömmlichen NiMH-Akkus) sind diverse Vorschriften unbedingt
einzuhalten, da andernfalls Explosions- und Brandgefahr besteht.
BeachtenSiedeshalbunbedingt die nachfolgend genanntenInformationenundSicherheitshinweise
zum Umgang mit Batterien und Akkus.
a) Allgemein
• Batterien/Akkus gehören nicht in Kinderhände.
• Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder
Haustieren verschluckt werden. Suchen Sie in einem solchen Fall sofort einen Arzt auf!
• Batterien/Akkus dürfen niemals kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es besteht
Explosionsgefahr!
• Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung mit der Haut Verätzungen verur-
sachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
• Aus Batterien/Akkus auslaufende Flüssigkeiten sind chemisch sehr aggressiv. Gegenstände oder Ober-
ächen,diedamitinBerührungkommen,könnenteilsmassivbeschädigtwerden.BewahrenSieBatte-
rien/Akkus deshalb an einer geeigneten Stelle auf.
• Herkömmliche(nichtwiederauadbare)Batteriendürfennichtaufgeladenwerden.EsbestehtBrand-
und Explosionsgefahr! Laden Sie ausschließlich dafür vorgesehene Akkus; verwenden Sie dazu geeig-
nete Akkuladegeräte.
• Achten Sie beim Einlegen von Batterien/Akkus bzw. dem Anschluss eines Fahrakkus auf die richtige
Polung (Plus/+ und Minus/- beachten).

11
• Mischen Sie niemals Batterien mit Akkus! Verwenden Sie z.B. für den Sender entweder Batterien oder
Akkus.
• Wechseln Sie beim Sender immer den ganzen Satz Batterien/Akkus aus. Mischen Sie nicht volle mit
halbvollen Batterien/Akkus. Verwenden Sie immer Batterien bzw. Akkus des gleichen Typs und Her-
stellers.
• Je nach Akkutechnologie (NiMH, LiPo, LiIon....) ist ein entsprechendes Akkuladegerät erforderlich. La-
den Sie z.B. LiPo-Akkus niemals mit einem NiMH-Akkuladegerät! Es besteht Brand- und Explosions-
gefahr!
Laden Sie deshalb die mitgelieferten Fahrakkus (und zusätzlich gekaufte baugleiche Ersatz-Fahrakkus)
ausschließlich über das mitgelieferte Ladegerät; verwenden Sie zur Spannungs-/Stromversorgung des
Ladegeräts ausschließlich das mitgelieferte Steckernetzteil.
• Bei Überladung eines Lithium-Akkus kann es zu einem Aufblähen des Akkus oder gar zu einem Brand
oder einer Explosion kommen! Das mitgelieferte Ladegerät beendet den Ladevorgang automatisch,
wenn der Akku voll geladen ist.
• Laden Sie nur intakte und unbeschädigte Akkus. Sollte die äußere Isolierung des Akkus bzw. das Akku-
gehäuse beschädigt sein bzw. der Akku verformt bzw. aufgebläht sein, darf er auf keinen Fall aufgeladen
werden. In diesem Fall besteht akute Brand- und Explosionsgefahr!
• Laden Sie Akkus niemals unmittelbar nach dem Gebrauch. Lassen Sie Akkus immer zuerst abkühlen
(mindestens 5 - 10 Minuten).
• Entnehmen Sie die Fahrakkus zum Laden aus dem Modell.
• PlatzierenSiedasLadegerätaufeinerhitzefesten,unbrennbarenOberäche.
• Das Ladegerät und die Fahrakkus erwärmen sich beim Ladevorgang. Decken Sie Ladegerät und Fahr-
akkus niemals ab. Setzen Sie Ladegerät und Fahrakkus keinen hohen/niedrigen Temperaturen sowie
direkter Sonneneinstrahlung oder Feuchtigkeit/Nässe aus.
• Laden Sie Akkus niemals unbeaufsichtigt.
• Laden Sie Akkus regelmäßig nach (etwa alle 2 - 3 Monate), da es andernfalls durch eine Selbstentla-
dung der Akkus zu einer Tiefentladung kommt. Dadurch werden die Akkus unbrauchbar!
NiMH-Akkus (außer spezielle Bauarten mit geringer Selbstentladung) verlieren ihre Energie bereits in-
nerhalb weniger Wochen.
Lithium-Akkus behalten ihre Energie normalerweise für mehrere Monate, allerdings werden sie durch
eine Tiefentladung dauerhaft beschädigt und können nicht mehr verwendet werden.
• Lithium-Akkus sollten nicht über längere Zeit voll geladen gelagert werden, sondern nur mit etwa
50 - 70% der verfügbaren Kapazität (ggf. zusätzliche Angaben des Akkuherstellers beachten, sofern
vorhanden).
• Verwenden Sie niemals einen zu hohen Ladestrom; beachten Sie die Angaben des Herstellers zum ide-
alenbzw.maximalenLadestrom.DasimLieferumfangbendlicheLadegerätistoptimalaufdieLithium-
Fahrakkus abgestimmt.
• Entnehmen Sie die Fahrakkus aus dem Ladegerät, wenn diese vollständig aufgeladen ist.

12
b) Sender
• Bei Verwendung von Akkus im Sender nimmt die Betriebsdauer durch die geringere Spannung (Nenn-
spannung Batterie = 1,5 V, Akku = 1,2 V) stark ab.
Sollten Sie trotzdem Akkus einsetzen wollen, so empfehlen wir Ihnen die Verwendung von NiMH-Akkus
mit einer geringen Selbstentladung. Aus Gründen der Betriebssicherheit sollten Sie jedoch Batterien
verwenden und keine Akkus.
• Mischen Sie niemals Batterien mit Akkus.
• Wechseln Sie beim Sender immer den ganzen Satz Batterien/Akkus aus.
• Bei längerem Nichtgebrauch (z.B. bei Lagerung) entnehmen Sie die im Sender eingelegten Batterien/
Akkus, um Schäden durch auslaufende Batterien/Akkus zu vermeiden.
c) Fahrzeug
• Verwenden Sie für das Fahrzeug ausschließlich die mitgelieferten LiIon-Fahrakkus vom Typ „18650“
(Nennspannung 3,7 V) oder baugleiche Ersatz-Fahrakkus. Setzen Sie niemals andere Akkus oder gar
Batterien in das Fahrzeug ein.
• Bei längerem Nichtgebrauch (z.B. bei Lagerung) entnehmen Sie die Fahrakkus aus dem Fahrzeug, um
Schäden durch auslaufende Akkus zu vermeiden.
• Verwenden Sie immer zwei baugleiche Li-Ion-Akkus für das Fahrzeug (gleicher Hersteller, gleicher Typ,
gleiche Kapazität).
• Laden Sie die mitgelieferten Fahrakkus ausschließlich über das mitgelieferte Ladegerät auf. Verwenden
Sie niemals ein anderes Ladegerät, dies kann zu einem Brand oder einer Explosion der Fahrakkus
führen.

13
8. Fahrakkus laden
Beachten Sie Kapitel 6 und 7. Bei unsachgemäßem Umgang mit den Li-Ion-Akkus und dem Ladegerät
bestehen diverse Gefahren!
Verwenden Sie zur Spannungs-/Stromversorgung des Ladegeräts ausschließlich das mitgelieferte Ste-
ckernetzteil.
Laden Sie die mitgelieferten LiIon-Fahrakkus ausschließlich über das mitgelieferte Ladegerät auf. Verwen-
den Sie niemals ein anderes Ladegerät, dies kann zu einem Brand oder einer Explosion des Fahrakkus
führen.
Laden Sie die Akkus niemals unbeaufsichtigt.
 DasAuadenvonteilentladenenLiIon-Akkusistunproblematisch,einvorherigesEntladenistnichter-
forderlich. Achten Sie jedoch darauf, dass der Akku regelmäßig leer gefahren und hinterher vollständig
aufgeladen wird, um die volle Leistungsfähigkeit zu erhalten.
Laden Sie die Akkus nach dem Fahren des Fahrzeugs erst dann, wenn sie sich auf Zimmertemperatur
abgekühlt haben. Gleiches gilt nach dem Ladevorgang; benutzen Sie die Akkus im Fahrzeug erst dann,
wenn sie sich ausreichend abgekühlt haben.
Das Ladegerät und die Akkus erwärmen sich beim Ladevorgang. Decken Sie das Ladegerät und die Akkus
niemals ab. Setzen Sie das Ladegerät und die Akku keinen hohen/niedrigen Temperaturen sowie direkter
Sonneneinstrahlung aus.
Die mitgelieferten LiIon-Akkus sind bei Lieferung leer und müssen aufgeladen werden. Bevor die Akkus
ihre maximale Leistung bringen, sind mehrere vollständige Entlade- und Ladezyklen erforderlich.
Laden Sie dieAkkus regelmäßig nach (etwa alle 2 - 3 Monate), da es andernfalls durch die Selbstentladung
der Akkus zu einer Tiefentladung kommt. Dadurch werden die Akkus unbrauchbar!
• Verbinden Sie zuerst den Rundstecker des Steckernetzteils mit der entsprechenden Rundbuchse des Ladegeräts.
• Stecken Sie das Steckernetzteil in eine ordnungsgemäße Netzsteckdose des öffentlichen Versorgungsnetzes
(Wandsteckdose). Die beiden LEDs der Ladeschächte beginnen, grün zu blinken (keine Akkus eingelegt).
• Setzen Sie die beiden LiIon-Akkus in das Ladegerät ein. Das Ladegerät bietet zwei funktionsgleiche Ladeschächte,
die voneinander unabhängig sind. Achten Sie dabei unbedingt auf die richtige Polarität (Plus/+ und Minus/- beach-
ten). In den Ladeschächten und auf den Akkus ist die Polarität jeweils angegeben.
Je eine LED pro Ladeschacht zeigt den Ladevorgang an.
LED leuchtet rot: Akku wird geladen
LED leuchtet orange/amber: Akku wird geladen, Akku fast voll
LED leuchtet grün: Ladevorgang abgeschlossen
• Entnehmen Sie die Akkus aus dem Ladegerät, wenn der Ladevorgang abgeschlossen ist und die LEDs grün leuch-
ten.DasAuadenvonvollständigleerenAkkuskannbiszu3,5Stundendauern.
• Ziehen Sie das Steckernetzteil aus der Netzsteckdose, wenn Sie das Ladegerät nicht mehr benötigen.
• Wenn das Fahrzeug nicht betrieben wird und die Akkus aus dem Fahrzeug entnommen werden, sind die Akkus
an einer geeigneten, für Kinder unzugänglichen Stelle aufzubewahren. Schützen Sie die Akkukontakte vor einem
Kurzschluss, da hierbei Brand- und Explosionsgefahr besteht. Gleiches gilt bei mechanischer Beschädigung der
Akkus oder bei zu hohen Temperaturen (z.B. in der Nähe einer Heizung oder in direktem Sonnenlicht).

14
9. Bedienelemente des Senders
1 Antenne
2 Steuerrad für Lenkung
3 Gas-/Bremshebel
4 Schalter „AUX“: Sofern der Schalter am Sender vorhanden ist (möglicherweise bendet sich hier nur eine
Kunststoffabdeckung): Bei diesem Automodell ohne Funktion
5 Batteriefach
6 Drehregler „STEERING TRIM“ (Trimmung für Geradeauslauf)
7 Funktions-LED
8 Ein-/Ausschalter
9 Drehregler „THROTTLE TRIM“ (Trimmung für Fahrfunktion/Neutralstellung)
10 Schalter „STEERING REV.“ (Reverse-Schalter für Lenkfunktion)

15
10. Inbetriebnahme
a) Ersatzreifen montieren

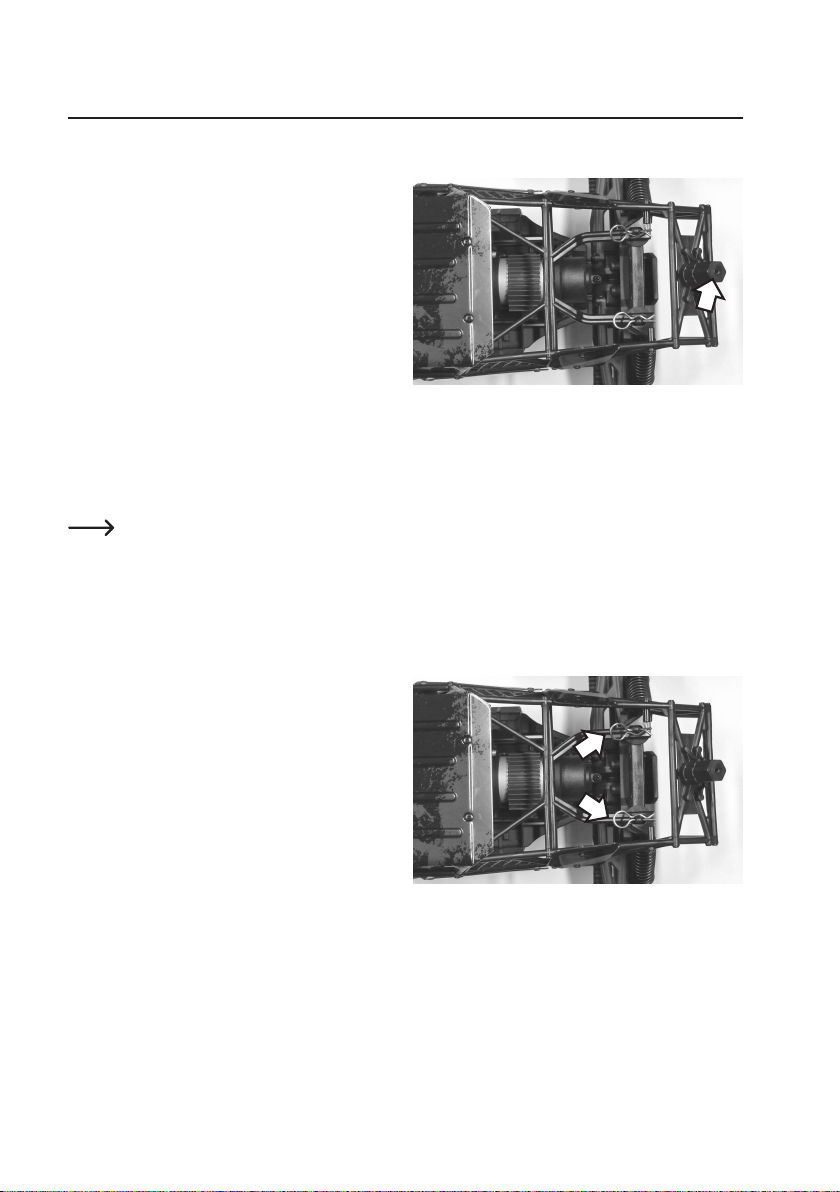

An der Rückseite des Fahrzeugs (siehe Pfeil im Bild
rechts) kann der mitgelieferte Ersatzreifen festgeschraubt
werden.
HierzundenSieimLieferumfangeinepassendeSchrau-
be sowie einen Schraubendreher. Drehen Sie die Schrau-
be aber nicht mit Gewalt fest.
b) Batterien in den Sender einlegen
Öffnen Sie das Batteriefach am Sender (Batteriefachdeckel herausschieben) und legen Sie dort zwei neue Batterien
ein. Achten Sie auf die richtige Polung (Plus/+ und Minus/-), siehe Beschriftung im Batteriefach und auf den Batterien.
Verschließen Sie das Batteriefach wieder.
Bei Verwendung von Akkus nimmt die Betriebsdauer durch die geringere Spannung (Nennspannung Bat-
terie = 1,5 V, Akku = 1,2 V) stark ab. Wir empfehlen Ihnen deshalb, ausschließlich hochwertige Alkaline-
Batterien zu verwenden, aber keine Akkus.
Sollten Sie trotzdem Akkus einsetzen wollen, so achten Sie darauf, dass diese voll geladen sind.
c) Karosserie hochklappen
FallssicheineSchutzfolieaufderKarosseriebendet,so
ziehen Sie diese ab.
Die Karosserie ist am Heck mit 2 Clipsen auf dem Fahr-
zeug befestigt, siehe Pfeile im Bild rechts.
Ziehen Sie die Clipse heraus und klappen Sie die Karos-
serie vorsichtig nach vorn.
Im Bild rechts ist der Ersatzreifen (Montage siehe Kapitel
10. a) noch nicht montiert.

16
d) Einlegen der beiden Fahrakkus in das Fahrzeug
Wichtig!
Dieses Fahrzeug ist ausschließlich für zwei Li-Ion-Akkus vom Typ „18650“ (Nennspannung je 3,7 V) geeig-
net. Setzen Sie niemals andere Akkus oder Batterien in das Fahrzeug ein.

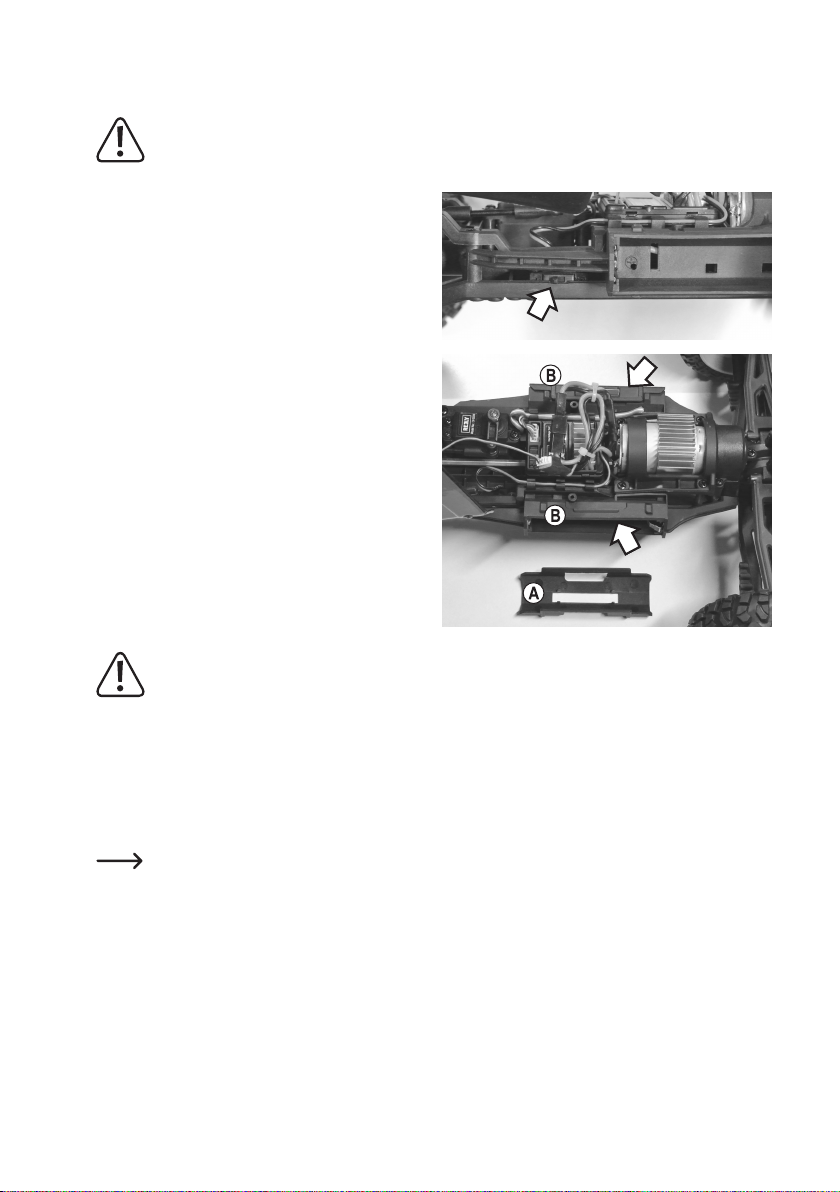

Schalten Sie das Fahrzeug zunächst aus (Position des
Schiebeschalters siehe Pfeil im Bild rechts).
Zum Einlegen der beiden Akkus entfernen Sie die zwei
Abdeckungen (A) links und rechts am Fahrzeug, diese
sind nur aufgeclipst.
Setzen Sie die beiden Akkus polungsrichtig in die beiden
Akkufächer (B) ein (Plus/+ und Minus/- beachten, siehe
Beschriftung im Akkufach.
Clipsen Sie die Abdeckungen (A) wieder auf.
Wichtig!
Beide Fahrakkus müssen den gleichen Ladezustand haben. Setzen Sie also z.B. niemals einen voll gela-
denen und einen teilgeladenen Fahrakku ein, sondern laden Sie beide Fahrakkus über das mitgelieferte
Ladegerät vollständig auf, bevor Sie sie verwenden.
e) Sender in Betrieb nehmen
Bringen Sie die beiden Drehregler „STEERING TRIM“ (6) und „THROTTLE TRIM“ (9) in die Mittelstellung. Schalten
Sie anschließend den Sender über den Ein-/Ausschalter (8) ein (Schalterstellung „ON“ = eingeschaltet).
Die rote LED (7) am Sender blinkt langsam (1x blinken, Pause, 1x blinken, Pause usw.). Dies zeigt an, dass
der Sender versucht, sich mit dem Empfänger zu verbinden.
Sollte die LED 2x blinken mit nachfolgender Pause, so sind die Batterien schwach und müssen gegen neue
ersetzt werden.

17
f) Fahrzeug in Betrieb nehmen
Nehmen Sie zunächst den Sender in Betrieb, siehe Kapitel 10. b) und 10. e). Die rote LED (7) am Sender
blinkt langsam (1x blinken, Pause, 1x blinken, Pause usw.). Dies zeigt an, dass der Sender versucht, sich
mit dem Empfänger zu verbinden.
Sollte die LED 2x blinken mit nachfolgender Pause, so sind die Batterien schwach und müssen gegen neue
ersetzt werden.
Lassen Sie den Gas-/Bremshebel (3) am Sender los, so dass er in der Mittelstellung (Neutralstellung) steht.
Um ein plötzlichesAnlaufen der Räder und somit ein unkontrolliertes Losfahren des Modells zu verhindern,
stellen Sie das Fahrzeug auf eine geeignete Unterlage, damit sich die Räder frei drehen können.
Fassen Sie nicht in den Antrieb hinein, halten Sie die Räder nicht fest.

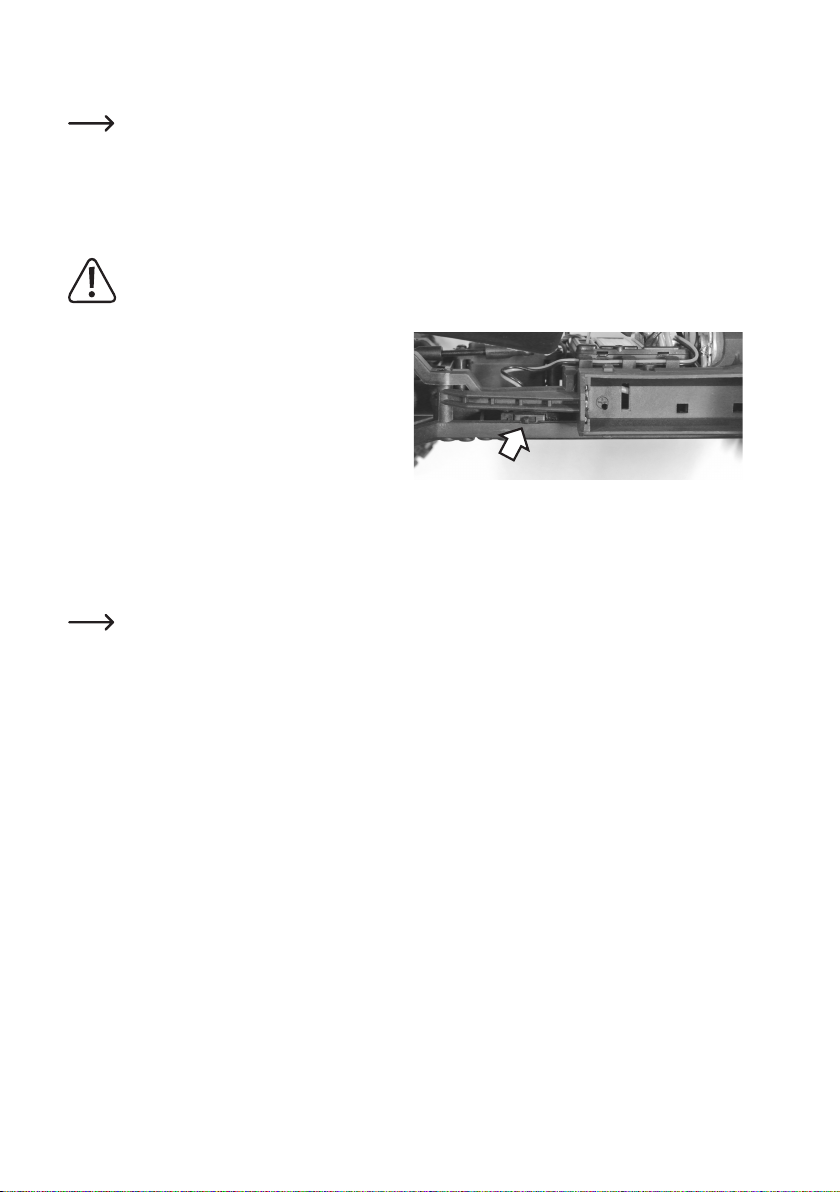

Schalten Sie das Fahrzeug ein (Position des Schiebe-
schalters siehe Pfeil im Bild rechts).
Die weißen LED-Leuchten auf dem Fahrzeug werden
aktiviert.
Warten Sie dann ein paar Sekunden (Gas-/Bremshebel
am Sender in der Neutralstellung lassen, nicht bewegen),
bis die Empfänger-/Reglereinheit ihren Selbsttest abge-
schlossen hat und die rote LED (7) dauerhaft leuchtet.
Dies zeigt an, dass der Sender sich mit dem Empfänger
verbunden hat (dies wird als „Binding“ bzw. „Pairing“ be-
zeichnet).
Überprüfen Sie jetzt die Antriebs- und Lenkfunktionen des Fahrzeugs, bewegen Sie z.B. das Steuerrad (2) nach links
oder rechts; oder betätigen Sie vorsichtig den Gas-/Bremshebel.
Wenn der Antrieb des Fahrzeugs nicht stehenbleibt, wenn sich der Gas-/Bremshebel in der Mittelstellung
(Neutralstellung)bendet,sostellenSiedenDrehregler„THROTTLETRIM“(9)entsprechendein.
f) Karosserie aufsetzen
KlappenSiedieKarossierewiedernachuntenundxierenSiesiemitdeninKapitel10.c)entfernenClipsen.

18
g) Steuern des Fahrzeugs
Bedienen Sie am Sender den Gas-/Bremshebel für die Fahrfunktion nur sehr vorsichtig und fahren Sie zu
Beginn nicht zu schnell, bis Sie sich mit der Reaktion des Fahrzeugs auf die Bedienung vertraut gemacht
haben. Machen Sie keine schnellen und ruckartigen Bewegungen an den Bedienelementen des Senders.
Sollte das Fahrzeug die Tendenz aufweisen, nach links oder rechts zu ziehen, so stellen Sie am Sender über den
Drehregler „STEERING TRIM“ (6) die Trimmung für die Lenkung entsprechend ein.
Beim Wechsel zwischen Vorwärts- und Rückwärtsfahrt muss sich der Gas-/Bremshebel kurz (ca. 1 - 2 Sekunden)
inNeutralstellungbenden(Neutralstellung=Hebelloslassen,nichtbewegen).WirdderGas-/Bremshebeldirekt
ohne Pause von Vorwärts- auf Rückwärtsfahrt gezogen, erfolgt die Bremsfunktion des Antriebs (Fahrzeug fährt nicht
rückwärts).

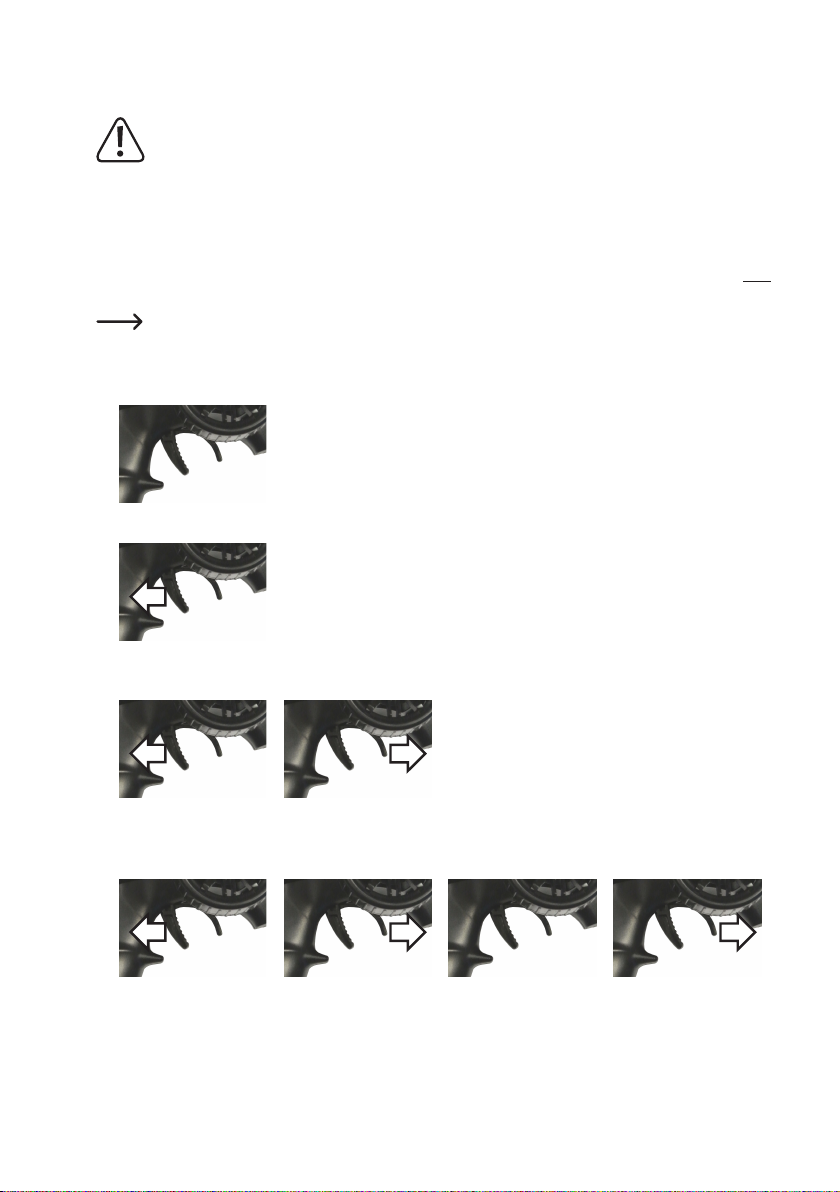

Die nachfolgenden Abbildungen dienen nur zur Illustration der Funktionen, diese müssen nicht mit dem
Design des mitgelieferten Senders übereinstimmen!
1. Gas-/Bremshebel loslassen, Fahrzeug rollt aus (bzw. bewegt sich nicht, ggf. Trimmung über den Drehregler
„THROTTLE TRIM“ am Sender korrigieren), Gas-/Bremshebel ist in der Mittelstellung (Neutralstellung)
2. Vorwärts fahren, Gas-/Bremshebel langsam in Richtung Griff ziehen
3. Vorwärts fahren und dann bremsen (Fahrzeug verzögert; rollt nicht langsam aus), Gas-/Bremshebel ohne Pause
vom Griff wegschieben
4. Vorwärts fahren, bremsen und dann rückwärts fahren: Gas-/Bremshebel ohne Pause vom Griff wegschieben
(bremsen); wenn Fahrzeug steht, den Gas-/Bremshebel kurz (etwa 1 Sekunde) in Neutralstellung bringen, dann
Gas-/Bremshebel vom Griff wegschieben (Fahrzeug fährt jetzt rückwärts)
Vorwärts fahren Bremsen Wenn Fahrzeug steht,
kurz warten (1 Sekunde)
Rückwärts fahren

19
Wird der Gas-/Bremshebel direkt ohne Pause von Vorwärts- auf Rückwärtsfahrt gezogen, erfolgt die Bremsfunktion
des Antriebs (Fahrzeug fährt nicht rückwärts).
Soll direkt von Vorwärts- auf Rückwärtsfahrt gewechselt werden, muss der Gas-/Bremshebel zuerst vom Griff weg-
geschoben und dann in die Neutralstellung gebracht werden (wenn das Fahrzeug während dieser Phase vorwärts
fährt, wird dadurch auch der Bremsvorgang durchgeführt). Wenn der Gas-/Bremshebel nun das zweite Mal vom Griff
weggeschoben wird, fährt das Fahrzeug rückwärts.
Das Fahrzeug fährt also nach einer Vorwärtsfahrt erst dann rückwärts, wenn der Gas-/Bremshebel das
zweite Mal vom Griff weggeschoben wird. Dies ist durch die Bremsfunktion erforderlich; außerdem schützt
es den Antrieb vor Überlastung aufgrund eines sofortigen Wechsels von Vorwärts- auf Rückwärtsfahrt.
Wenn die Akkuspannung je Akku unter ca. 3,2 V sinkt, wird der Motor abgeschaltet, um die Akkus vor einer schädli-
chen Tiefentladung zu schützen.
Sind die Fahrakkus leer, so warten Sie unbedingt mindestens 5 - 10 Minuten, bis sich der Motor und die Elektronik
ausreichend abgekühlt haben. Starten Sie erst danach eine neue Fahrt mit vollen Fahrakkus.
Laden Sie leere Fahrakkus erst dann wieder auf, wenn sie sich abgekühlt haben.
Beenden Sie das Fahren sofort, wenn Sie ungewöhnliche Reaktionen des Fahrzeugs auf die Steuerbe-
fehle am Sender feststellen oder wenn das Fahrzeug nicht mehr reagiert. Dieses Verhalten könnte durch
schwache Fahrakkus, schwache Batterien/Akkus im Sender oder einem zu großen Abstand zwischen
Fahrzeug und Sender verursacht werden.
Auch eine beschädigte Empfängerantenne, Störungen auf dem verwendeten Funkkanal (z.B. Funkübertra-
gungen durch andere Geräte, Bluetooth®, WLAN) oder ungünstige Sende-/Empfangsbedingungen können
eine Ursache für ungewöhnliche Reaktionen des Fahrzeugs sein.
Da die Stromversorgung des Empfängers über die Empfänger-/Regler-Einheit und die Fahrakkus erfolgt,
führen schwache oder leere Fahrakkus zu ungewollten Bewegungen des Fahrzeugs (z.B. Zucken des
Lenkservos o.ä.).
Beispielsweise verringert sich die Spannung bei den Fahrakkus bei Vollgas kurzzeitig soweit, dass der
Empfänger nicht mehr die erforderliche Betriebsspannung bekommt. Das Fahrzeug beschleunigt hier
zwar, das Lenkservo reagiert aber nicht richtig. Beenden Sie dann sofort den Betrieb des Fahrzeugs und
verwenden Sie zwei neue volle Fahrakkus.
h) Fahrt beenden
Um das Fahren zu beenden, gehen Sie wie folgt vor:
• Lassen Sie den Gas-/Bremshebel am Sender los, so dass er in der Mittelstellung (Neutralstellung) steht und lassen
Sie das Fahrzeug ausrollen.
• Nachdem das Fahrzeug still steht, schalten Sie das Fahrzeug aus.
Fassen Sie dabei nicht in die Räder oder denAntrieb und bewegen Sie auf keinen Fall den Gas-/Bremshe-
bel am Sender!
• Erst jetzt darf der Sender ausgeschaltet werden.
• Entnehmen Sie die beiden Fahrakkus aus dem Fahrzeug, wenn das Fahrzeug nicht mehr benutzt wird.
Achtung!
Motor, Elektronik und Fahrakkus werden beim Betrieb sehr warm! Fassen Sie deshalb diese Teile unmittel-
bar nach der Fahrt nicht an, Verbrennungsgefahr!

20
11. Einstellmöglichkeiten am Fahrzeug
a) Einstellung der Spur
Die Spur (Vorspur = Bild „A“, Nachspur = Bild „B“) bezeichnet die Stellung
der Radebene zur Fahrtrichtung. Während der Fahrt werden die Räder
durch den Rollwiderstand vorne auseinandergedrückt und stehen daher
nicht mehr exakt parallel zur Fahrtrichtung.
Zum Ausgleich können die Räder des stehenden Fahrzeuges so einge-
stellt werden, dass sie vorne leicht nach innen zeigen. Diese Vorspur be-
wirkt gleichzeitig eine bessere Seitenführung des Reifens und damit ein
direkteres Ansprechen der Lenkung.
Wird ein weicheres Ansprechen der Lenkung gewünscht, kann dies ent-
sprechend über die Einstellung einer Nachspur erreicht werden, d.h., die
Räder des stehenden Fahrzeugs zeigen nach außen.
Ein Spurwinkel von mehr als 3° Vorspur (A) oder Nachspur (B) führt zu Problemen im Handling und ver-
minderter Geschwindigkeit, außerdem erhöht sich der Reifenverschleiß.
Das obige Bild zeigt eine stark übertriebene Einstellung, die nur zur Verdeutlichung des Unterschieds
zwischen Vor- und Nachspur dient. Wird eine solche Einstellung beim Fahrzeug gewählt, so ist es nur noch
sehr schlecht steuerbar!
Spur an der Vorderachse einstellen:
Die Vor-/Nachspur an der Vorderachse lässt sich durch
Verdrehen der Spurstange (A) einstellen. Soll die Schrau-
be verdreht werden, so müssen Sie einen der Clipse von
der Kugelkopfschraube abnehmen (z.B. mit einer Flach-
oder Spitzzange).
Verdrehen Sie die Schraube z.B. um eine Umdrehung
und drücken Sie dann den Clips wieder auf die Kugelkopf-
schraube, bis er einrastet.
Beachten Sie:
Verdrehen Sie immer beide Spurstangen des linken und rechten Rades gleichmäßig, da Sie sonst ent-
weder die Trimmung am Sender verstellen müssen oder sogar die Ansteuerung durch das Lenkservo
korrigiert werden muss (z.B. Servostange verstellen oder Servoarm anders auf das Servo aufstecken).
Spur an der Hinterachse einstellen:
Die Spur der Hinterachse ist fest vorgegeben und kann nicht verändert werden.
¦¦
AB
