Rega fono mc User manual

fono mc

English
fono mc
English
Français
Deutsch
Italiano
Español
Português
Nederlands
Dansk
Svenska
Polski
3/
11 /
19 /
27 /
35 /
43 /
51 /
59 /
67 /
75 /

INPUT: Connect the tonearm leads and earth (if used) to the input socket and to
the earth terminal on the back of the Fono.
Input Loading DIP Switch Settings (located on rear panel):
Loading resistance
1 and 2 o = 400Ω
1 on = 100Ω
2 on = 150Ω
1 and 2 ON = 70Ω
Capacitance
3 o = 1000pF
3 on = 4300pF
Gain
4 o = 63.5dB
4 on = 69.5dB
introduction /
The Fono MC has been designed to be eective, easy to use, and above all, to
reproduce music. The Fono MC uses the Linear Systems low noise LSK389 FET in an
all discrete input stage where low noise and linearity are vitally important to get the
best from an MC cartridge. Because of the high input impedance of FET, the loading
eects of the amplier circuit are minuscule and do not aect the performance
of the cartridge. A MUSE operational amplier is used in the RIAA equalization
amplier. Polypropylene capacitors have been used in the signal path and in the
RIAA equalization circuits.
There is selectable input loading for both resistance and capacitance along with two
dierent gain settings located on the back panel making the Fono MC compatible
with most low output MC cartridges.
The aesthetic design of the Fono MC was as important as the quality of its electrical
capabilities, so it benets from the same aluminium case as the Rega TTPSU and
Fono MM amplier, giving it a design which oers a familiar feel and moreover
brings it in line with its illustrious bigger brothers.
The new Fono MC circuit resulted from the design work carried out on the Aria
phono amplier. The Fono disk stage is designed to amplify the signal from a
moving coil cartridge to a level which can feed into a 200mV line level input on a
standard hi- amplier.
4 /
powering up /
The Fono MC is turned on by pressing the on-o button located on the front, when
the unit is active the Rega logo will glow RED.
WARNING: We advise you to turn the Fono on rst followed by the amplier. This
is because the power surge in the Fono could cause an audible power on “thump”
which may distress the speakers.
method of connection /
5 /
English
Turntable Earth:
If the turntable or tonearm has a separate
signal earth connection, this should be
connected to the turntable earth terminal on
the back of the unit.
OUTPUT:
Connect the output socket of the Fono to the
line input on the amplier.
Please note: If you have an integrated amplier with built in
phono stage, DO NOT connect the Fono to this input.

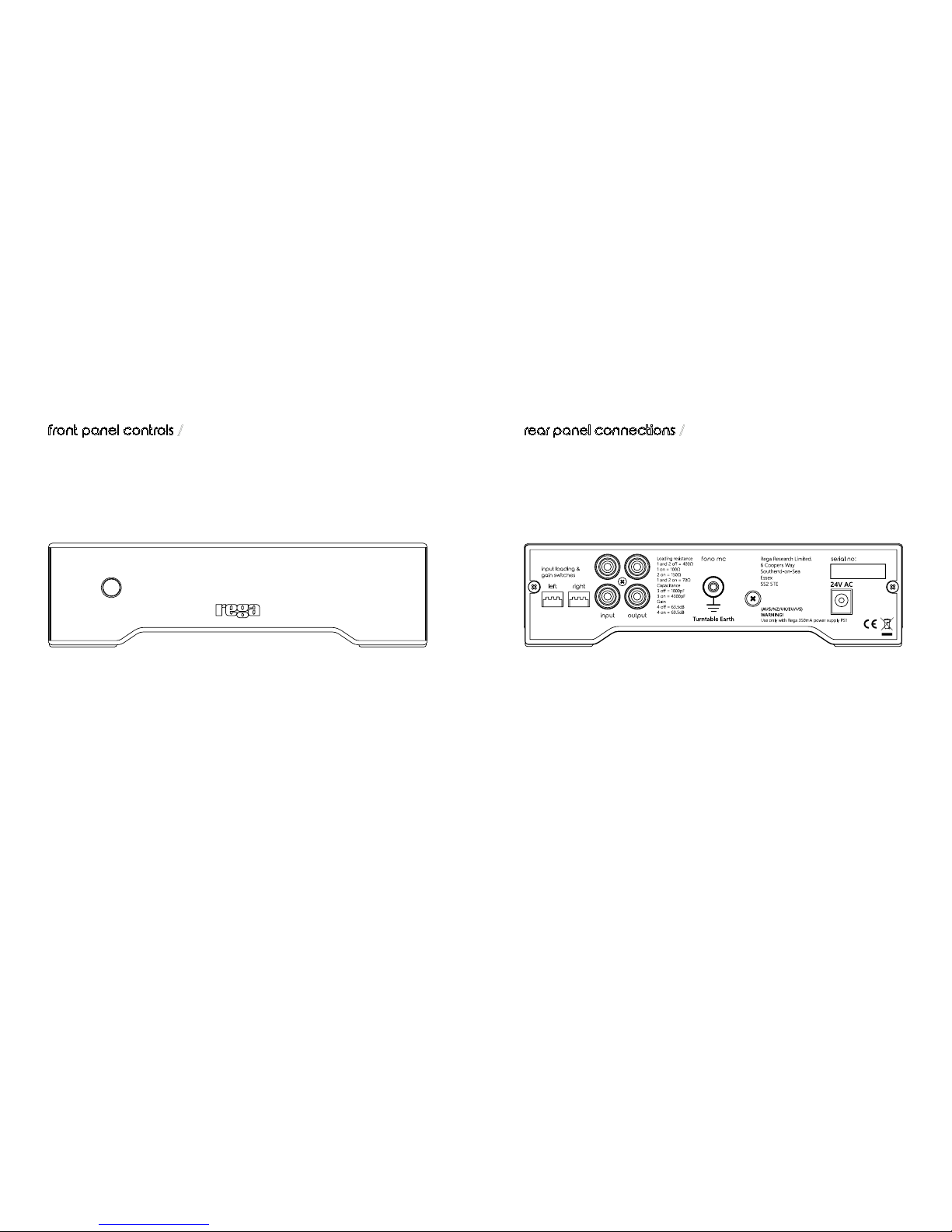

front panel controls /
6 /
rear panel connections /
7 /
English
Power

specications /
Input sensitivity (for 200mV output)
4 o = 133uV
4 on = 67uV
Input loading resistance
1 and 2 o = 400Ω
1 on = 100Ω
2 on = 150Ω
1 and 2 on = 70Ω
Input loading capacitance
3 o = 1000pF
3 on = 4300pF
Gain (at 1KHz)
4 o = 63.5dB
4 on = 69.5dB
Maximum input level (at 1KHz)
4 o = 6.7mV
4 on = 3.4mV
Output impedance = 200Ω
Recommended minimum output load resistance = 5K
Frequency response (50KΩ output load) = 13Hz (-3dB) to 100KHz (-0.3dB)
RIAA accuracy (50KΩ output load) = Better than +/-0.2dB 100Hz to 100KHz
Power requirements = 24V AC at 150mA maximum. Only to be used with Rega PS1.
power supply /
Connect the Rega PS1 to the AC socket on the Fono back panel.
8 /9 /
English

fono mc
10 /11 /
power supply specications /
PS1 (UK)
Input...................................................230V ~ 50Hz 0.07A
Output......................................................24V ~ 350MA AC
PS1 (EU - Euro 2 pin)
Input...................................................230V ~ 50Hz 0.07A
Output......................................................24V ~ 350MA AC
PS1 (UL - American)
Input..........................................................115-120V ~ 60Hz
Output......................................................24V ~ 350MA AC
The Rega PS1 and Fono MC amplier is a class II apparatus.
important information /
Use only with the Rega PS1 power supply.
Never expose the unit to rain or moisture.
Do not open the case covers. There are no user serviceable parts inside.
Français
English
Français
Deutsch
Italiano
Español
Português
Nederlands
Dansk
Svenska
Polski
3 /
11 /
19 /
27 /
35 /
43 /
51 /
59 /
67 /
75 /

ENTRÉE: Connecter les ls du bras et la terre (si utilisée) à la prise d’entrée et à la
borne de terre à l’arrière du Fono.
Réglage du commutateur DIP charge d’entrée (situé sur le panneau arrière):
Résistance charge
1 et 2 éteints (o) = 400 Ω
1en marche (on) = 100 Ω
2 en marche (on) = 150 Ω
1 et 2 en marche (ON) = 70 Ω
Capacitance
3 éteints (o) = 1000 pF
3 en marche (on) = 4300 pF
Gain
4 éteints (o) = 63,5 dB
4 en marche (on) = 69,5 dB
introduction /
Le Fono MC a été conçu pour être ecace, facile à utiliser, et surtout, pour reproduire
de la musique. Le Fono MC utilise le Linear Systems bruit faible LSK389 FET dans un
état d’entrée discret où le bruit faible et la linéarité sont d’une importance cruciale
pour obtenir le meilleur d’un phonocapteur MC. Grâce à l’impédance d’entrée élevée
du FET, les eets de charge du circuit amplicateur sont minuscules et n’aectent pas
la performance du phonocapteur. Un amplicateur opérationnel MUSE est utilisé dans
l’amplicateur d’égalisation RIAA. Des condensateurs en polypropylène ont été utilisés
dans le trajet du signal et dans les circuits d’égalisation RIAA.
Il y a une charge d’entrée sélectionnable pour à la fois la résistance et la capacitance,
ainsi que deux paramétrages diérents de gain situés sur le panneau arrière, rendant
le Fono MC compatible avec la plupart des phonocapteurs MC à faible sortie.
Le côté esthétique du Fono MC était aussi important que la qualité de ses capacités
électriques, il bénécie donc du même boîtier en aluminium que le Rega TTPSU et de
l’amplicateur Fono MM, lui donnant un design à l’aspect familier et continuant dans la
lignée de ses illustres grands frères.
Le nouveau circuit Fono MC est le résultat d’un travail de conception eectué sur
l’amplicateur phono Aria. Le préamplicateur de disque Fono est conçu pour
amplier le signal d’un phonocapteur à bobine mobile à un niveau qui peut s’adapter
à une entrée niveau ligne de 200 mV sur un amplicateur hi- standard.
12 /
mise en marche /
Le Fono MC s’allume en appuyant sur le bouton marche/arrêt (on/o) situé sur le
devant, lorsque l’unité est active le logo Rega sera illuminé en ROUGE.
AVERTISSEMENT: Nous vous recommandons d’allumer le Fono en premier suivi
de l’amplicateur. Ceci parce que la surtension dans le Fono pourrait causer une
alimentation audible de « bruit sourd » pouvant perturber les haut-parleurs.
méthode de connexion /
13 /
Terre Platine:
Si la platine ou le bras a une prise de terre
signal séparée, elle devrait être connectée à
la borne de terre de la platine à l’arrière de
l’unité.
SORTIE:
Connecter la prise de sortie du Fono sur
l’entrée de ligne de l’amplicateur.
Veuillez noter: Si vous possédez un amplicateur
intégré avec un phono intégré, NE PAS connecter le
Fono à cette entrée.
Français

commandes du panneau avant /
14 /
commandes du panneau arrière /
15 /
Power
Français

caractéristiques /
Sensibilité d’entrée (pour sortie de 200 mV)
4 éteints (o) = 133 uV
4 en marche (on) = 67 uV
Résistance de charge entrée
1 et 2 éteints (o) = 400 Ω
1en marche (on) = 100 Ω
2 en marche (on) = 150 Ω
1 et 2 en marche (on) = 70 Ω
Capacitance de charge entrée
3 éteints (o) = 1000 pF
3 en marche (on) = 4300 pF
Gain
4 éteints (o) = 63,5 dB
4 en marche (on) = 69,5 dB
Niveau maximum entrée (à 1 KHz)
4 éteints (o) = 6,7 mV
4 en marche (on) = 3,4 mV
Impédance de sortie = 200 Ω
Résistance de charge sortie minimum recommandée = 5 kΩ
Réponse de fréquence (charge sortie 50 kΩ) = 13 Hz (- 3 dB) à 100 kHz (- 0,3 dB)
Précision RIAA (charge sortie 50 kΩ) = Meilleure que +/- 0,2 dB 100 Hz à 100 kHz
Puissance requise = 24 V CA à 150 mA maximum. Utiliser uniquement avec le Rega PS1.
alimentation électrique /
Connecter le Rega PS1 à la prise de CA du panneau arrière du Fono.
16 /17 /
Français

fono mc
18 /19 /
caractéristiques de l’alimentation électrique /
PS1 (Royaume-Uni)
Entrée...................................................230 V ~ 50 Hz 0,07 A
Sortie......................................................24 V ~ 350 MA CA
PS1 (Europe - Euro 2 broches)
Entrée...................................................230V ~ 50Hz 0,07A
Sortie......................................................24V ~ 350MA CA
PS1 (UL - Américain)
Entrée..........................................................115-120V ~ 60Hz
Sortie......................................................24V ~ 350MA CA
Le Rega PS1 et l’amplicateur Fono MC constituent un appareil de classe II.
informations importantes /
Utiliser uniquement avec l’alimentation électrique Rega PS1.
Ne jamais exposer l’unité à la pluie ou l’humidité.
Ne pas ouvrir le couvercle des boîtiers.
Aucune pièce interne n’est réparable par l’utilisateur.
Deutsch
English
Français
Deutsch
Italiano
Español
Português
Nederlands
Dansk
Svenska
Polski
3 /
11 /
19 /
27 /
35 /
43 /
51 /
59 /
67 /
75 /

EINGANG: Verbinden Sie die Tonarmkabelenden und die Erdung (falls verwendet)
mit der Eingangsbuchse und dem Massepol an der Rückseite des Fono.
Eingangsbelastungs-DIP-Schaltereinstellungen (an der Rückwand):
Belastungswiderstand
1 und 2 o = 400 Ω
1 on = 100 Ω
2 on = 150 Ω
1 und 2 ON = 70 Ω
Kapazität
3 o = 1000 pF
3 on = 4300 pF
Verstärkung
4 o = 63,5 dB
4 on = 69,5 dB
Einführung /
Der Fono MC wurde für mehr Ezienz, für einfache Handhabung und vor allem
zur Wiedergabe von Musik entwickelt. Für den Fono MC werden die Low-Noise-
Linearsysteme LSK389 FET in einer völlig diskreten Eingangsstufe verwendet, wo
ein niedriges Geräuschniveau und Linearität extrem wichtig sind, um das Beste aus
einem MC-Tonabnehmer herauszuholen. Wegen der hohen Eingangsimpedanz
des FET ist die Belastung der Verstärkerschaltung minimal und beeinträchtigt nicht
die Leistung des Tonabnehmers. Im RIAA-Entzerrungsverstärker wird ein MUSE-
Operationsverstärker verwendet. Im Signalpfad und in der RIAA-Entzerrschaltung
wurden Propylenkondensatoren verwendet.
Sowohl für den Widerstand als auch für die Kapazität kann die Eingangsbelastung
eingestellt werden. Zwei verschiedene Verstärkungseinstellungen benden sich
zusätzlich an der Rückwand und machen den Fono MC mit den meisten Low-
Output-MC-Tonabnehmern kompatibel.
Die Ästhetik des Fono MC sollte der Qualität seiner elektrischen Leistung in nichts
nachstehen, weshalb für das Gerät das gleiche Alu-Gehäuse verwendet wurde,
mit dem auch der Rega-TTPSU und der Fono-MM-Verstärker ausgestattet sind,
und dessen Design ein vertrautes Gefühl vermittelt und ihn mit seinen klangvollen
größeren Brüdern vergleichbar macht.
Die neue Fono MC-Schaltung beruht auf dem Design des Aria-Phonoverstärkers.
Die Fono-Diskstufe ist so angelegt, dass sie das Signal eines Moving-Coil-
Tonabnehmers bis zu einem Niveau verstärkt, dass es auf einem Standard-HiFi-
Verstärker in einen 200-mV-Line-Pegel-Eingang eingespeist werden kann.
20 /
Einschalten /
Eingeschaltet wird der Fono MC durch Betätigung der On-O-Taste auf der
Vorderseite. Ist das Gerät aktiviert, leuchtet das Rega-Logo ROT.
WARNHINWEIS: Wir empfehlen Ihnen, zunächst den Fono und dann den
Verstärker einzuschalten, da der Stromstoß im Fono einen hörbaren Einschalt-
„Schlag“ verursachen könnte, was die Lautsprecher belasten kann.
Verbindungsmethode /
21 /
Plattentellererdung:
Wenn der Plattenteller oder der Tonarm über
einen getrennten Signalerdungsanschluss
verfügen, sollte dieser mit dem Plattenteller-
Massepol an der Rückseite des Geräts
verbunden werden.
AUSGANG:
Verbinden Sie die Ausgangsbuchse des Fono
mit dem Leitungseingang am Verstärker.
Bitte beachten Sie: Wenn Sie einen integrierten Verstärker
mit einer eingebauten Phonostufe haben, verbinden Sie den
Fono NICHT mit diesem Eingang.
Deutsch

Frontbedienelemente /
22 /
Anschlüsse an der Rückwand /
23 /
Power
Deutsch

Spezikationen /
Eingangsempndlichkeit (für 200-mV-Ausgang)
4 o = 133 µV
4 on = 67 µV
Eingangslastwiderstand
1 und 2 o = 400 Ω
1 on = 100 Ω
2 on = 150 Ω
1 und 2 on = 70 Ω
Eingangslastkapazität
3 o = 1000 pF
3 on = 4300 pF
Verstärkung (bei 1 KHz)
4 o = 63,5 dB
4 on = 69,5 dB
Max. Eingangspegel (bei 1 KHz)
4 o = 6,7 mV
4 o = 3,4 mV
Ausgangsimpedanz = 200 Ω
Empfohlener Mindestausgangslastwiderstand = 5 K
Frequenzgang (50 KΩ Ausgangslast) = 13 Hz (-3 dB) bis 100 KHz (-0,3 dB)
RIAA-Genauigkeit (50 KΩ Ausgangslast) = Besser als +/-0,2 dB 100 Hz bis 100 KHz
Strombedarf = 24 V Wechselstrom bei 150 mA max. Nur zu verwenden mit Rega
PS1.
Netzanschluss /
Verbinden Sie den Rega PS1 mit der Wechselstrombuchse auf der Rückseite des
Fono.
24 /25 /
Deutsch

fono mc
26 /27 /
Spezikationen zum Netzanschluss /
PS1 (UK)
Eingang................................................230 V ~ 50 Hz 0,07 A
Ausgang.............................24 V ~ 350 MA Wechselspannung
PS1 (EU - Euro 2 Pin)
Eingang................................................230 V ~ 50 Hz 0,07 A
Ausgang.............................24 V ~ 350 MA Wechselspannung
PS1 (UL - Amerikanisch)
Eingang................................................115-120 V ~ 60 Hz
Ausgang.............................24 V ~ 350 MA Wechselspannung
Der Rega PS1 und Fono-MC-Verstärker ist ein Gerät der Klasse II.
Wichtige Informationen /
Nur mit dem Rega-PS1-Netzteil zu verwenden.
Das Gerät unbedingt vor Regen oder Feuchtigkeit schützen.
Önen Sie nicht die Gehäuseabdeckungen.
Das Gehäuseinnere enthält keine durch den Benutzer zu
wartenden Teile.
Italiano
English
Français
Deutsch
Italiano
Español
Português
Nederlands
Dansk
Svenska
Polski
3 /
11 /
19 /
27 /
35 /
43 /
51 /
59 /
67 /
75 /

INGRESSO: Collegare il connettore del braccio e la messa a terra (se utilizzata) alla presa
d’ingresso e al morsetto di terra sul retro del Fono.
Impostazioni carico d’ingresso interruttori DIP (collocati sul pannello posteriore):
Resistenza di carico
1 e 2 o = 400 Ω
1 on = 100 Ω
2 on = 150 Ω
1 e 2 ON = 70 Ω
Capacitanza
3 o = 1000 pF
3 on = 4300 pF
Guadagno
4 o = 63,5 dB
4 on = 69,5 dB
presentazione /
Il Fono MC è stato progettato per essere funzionale, facile da usare e, soprattutto,
riprodurre musica. Il Fono MC utilizza i sistemi lineari a basso rumore LSK389 FET in
uno stadio di ingresso discreto dove il basso rumore e la linearità sono di fondamentale
importanza per ottenere i migliori risultati da una testina MC. Grazie all’alta impedenza
d’ingresso di FET, gli eetti di sollecitazione del circuito dell’amplicatore sono irrisori
e non inuenzano le prestazioni della testina. Nell’amplicatore di equalizzazione
della RIAA (Associazione dell’industria discograca americana) viene utilizzato un
amplicatore operazionale MUSE. Sono stati utilizzati condensatori in polipropilene nel
percorso di segnale e nei circuiti di equalizzazione RIAA.
È presente un carico d’ingresso selezionabile sia per la resistenza che per la capacità
oltre a due diverse impostazioni di guadagno collocate sul retro del pannello, che
rendono Fono MC compatibile con la maggior parte delle testine MC a bassa uscita.
Il design esteriore del Fono MC ha un valore pari a quello delle sue capacità elettriche.
Presenta lo stesso involucro in alluminio del Rega TTPSU e dell’amplicatore Fono MM,
con una progettazione che ore uno stile familiare e lo pone allo stesso livello dei suoi
illustri fratelli maggiori.
Il circuito del nuovo Fono MC è nato dal lavoro di studio eseguito sull’amplicatore
phono Aria. Il pre-amplicatore Fono è progettato per amplicare il segnale da una
testina a bobina mobile a un livello in grado di alimentare un ingresso di linea da 200
mV in un amplicatore hi- standard.
28 /
alimentazione /
Il Fono MC si accende premendo il pulsante on-o collocato sulla parte frontale.
Quando l’unità è attiva il logo Rega diventa ROSSO.
ATTENZIONE: Consigliamo di accendere prima il Fono e successivamente
l’amplicatore. Questo perché lo sbalzo di corrente nel Fono potrebbe causare un
forte “colpo” con interferenze nelle casse.
metodo di connessione /
29 /
Conduttore di terra del giradischi:
Se il giradischi o il braccio possiedono una
connessione a terra separata, questa deve
essere collegata al morsetto di terra del
giradischi sul retro dell’unità.
USCITA:
Collegare la presa d’uscita del Fono all’ingresso
di linea dell’amplicatore.
NB: Se si è in possesso di un amplicatore integrato con stadio
phono incorporato, NON collegare il Fono a questo ingresso.
Italiano

controlli pannello anteriore /
30 /
collegamenti pannello posteriore /
31 /
Power
Italiano

speciche /
Sensibilità d’ingresso (per uscita 200 mV)
4 o = 133 uV
4 on = 67 uV
Resistenza carico d’ingresso
1 e 2 o = 400 Ω
1 on = 100 Ω
2 on = 150 Ω
1 e 2 on = 70 Ω
Capacitanza carico d’ingresso
3 o = 1000 pF
3 on = 4300 pF
Guadagno (a 1 KHz)
4 o = 63,5 dB
4 on = 69,5 dB
Livello d’ingresso max (a 1 KHz)
4 o = 6,7 mV
4 on = 3,4 mV
Impedenza d’uscita = 200 Ω
Resistenza di carico d’uscita minima consigliata = 5 K
Risposta in frequenza (carico d’uscita 50 KΩ) = da 13 Hz (-3 dB) a 100 KHz (-0,3 dB)
Precisione RIAA (carico di uscita 50KΩ) = Migliore di +/-0,2 dB, da 100 Hz a 100 KHz
Requisiti di alimentazione = 24 V CA a max 150 mA. Utilizzabile solo con Rega PS1.
alimentazione elettrica /
Collegare il Rega PS1 alla presa CA sul pannello posteriore del Fono.
32 /33 /
Italiano

fono mc
34 /35 /
speciche alimentazione elettrica /
PS1 (GB)
Ingresso...................................................230 V ~ 50 Hz 0,07A
Uscita......................................................24 V ~ 350 MA CA
PS1 (UE - Euro a 2 poli)
Ingresso...................................................230 V ~ 50 Hz 0,07 A
Uscita......................................................24 V ~ 350 MA CA
PS1 (UL - America)
Ingresso..........................................................115-120 V ~ 60 Hz
Uscita......................................................24 V ~ 350 MA CA
Il Rega PS1 e l’amplicatore Fono MC sono apparecchiature di II categoria.
informazioni importanti /
Utilizzare solo con l’alimentatore Rega PS1.
Non esporre l’unità a pioggia o umidità.
Non aprire il coperchio dell’involucro.
All’interno non sono presenti parti riparabili dall’utente.
Español
English
Français
Deutsch
Italiano
Español
Português
Nederlands
Dansk
Svenska
Polski
3 /
11 /
19 /
27 /
35 /
43 /
51 /
59 /
67 /
75 /

ENTRADA: Conectar las tomas del brazo y la puesta a tierra (si existe) en la toma de
entrada y en la terminal a tierra en la parte posterior del Fono.
Ajustes del interruptor DIP de carga de entrada (situado en el panel frontal):
Resistencia de carga
1 y 2 o = 400 Ω
1 on = 100 Ω
2 on = 150 Ω
1 y 2 ON = 70 Ω
Capacitancia
3 o = 1000 pF
3 on = 4300 pF
Ganancia
4 o = 63,5 dB
4 on = 69,5 dB
introducción /
El Fono MC ha sido diseñado para resultar ecaz, fácil de usar y, sobre todo, para
reproducir música. El Fono MC utiliza el LSK 389 FET silencioso de Linear Systems en
una plataforma de entrada totalmente independiente en que el bajo nivel de ruido
y la linealidad son de vital importancia para obtener el máximo rendimiento de un
cartucho MC. Debido a la alta impedancia de entrada del FET, los efectos de carga
del circuito amplicador son mínimos y no afectan al rendimiento del cartucho. Se
utiliza un amplicador operativo MUSE en el amplicador de ecualización RIAA. Se
han utilizado condensadores de polipropileno en la trayectoria de la señal y en los
circuitos de ecualización RIAA.
Hay una carga de entrada seleccionable tanto para la resistencia como para la
capacitancia, además de dos ajustes de ganancia diferentes situados en el panel
posterior del Fono MC, compatibles con la mayoría de los cartuchos MC con un
nivel bajo de salida.
La apariencia estética del Fono MC se consideró tan importante como la calidad de
sus funciones eléctricas, de modo que se benecia de la misma carcasa de aluminio
que la fuente de alimentación Rega TTPSU y el amplicador Fono MM, aportándole
un diseño con una sensación familiar y que, además, está en la línea de sus ilustres
hermanos mayores.
El nuevo circuito Fono MC es el resultado del trabajo de diseño llevado a cabo en
el amplicador de fono Aria. Este previo de fono se ha diseñado para amplicar la
señal de un cartucho magnético móvil a un nivel que pueda alimentar un nivel en
línea de 200 mV en un amplicador hi- estándar.
36 /
encendido /
El Fono MC se enciende pulsando el botón de encendido/apagado situado en la parte
delantera. La unidad está activa cuando el logotipo de Rega se ilumina en color ROJO.
ADVERTENCIA: Se recomienda encender primero el Fono y después el amplicador,
ya que una sobrecarga temporal del Fono podría generar una energía audible que
generaría un “ruido sordo” que podría interferir con los altavoces.
método de conexión /
37 /
Puesta a tierra del plato:
Si el plato o el brazo cuentan con una
conexión a tierra independiente, deberá
conectarse al terminal de puesta a tierra del
plato en la parte posterior de la unidad.
SALIDA:
Conectar la toma de salida del Fono a la
entrada en línea del amplicador.
Tenga en cuenta: Si dispone de un amplicador integrado con
un pre-amplicador, NO conecte el Fono a esta entrada.
Español

mandos del panel frontal /
38 /
conexiones del panel posterior /
39 /
Power
Español
