Rega FONO MC MK4 User manual

FONO MCMK4

Input loading DIP switch settings*
(located on rear panel):
LOADING RESISTANCE
1 and 2 o = 400Ω
1 on = 100Ω
2 on = 150Ω
1 and 2 on = 70Ω
CAPACITANCE
3 o = 1000pF
3 on = 4300pF
GAIN
4 o = 63.5dB
4 on = 69.5dB
TURNTABLE EARTH: If the turntable or tonearm
has a separate signal earth connection,
this should be connected to the turntable
earth terminal on the back of the unit.
OUTPUT: Connect the output socket of the
Fono to the line input on the amplier.
Please note: If you have an integrated
amplier with built in phono stage, DO
NOT connect the Fono to this input.
POWERING UP
The Fono MC is turned on by pressing the
on-o button located on the front. When the
unit is active the Rega logo will glow RED.
WARNING: We advise you to turn the Fono





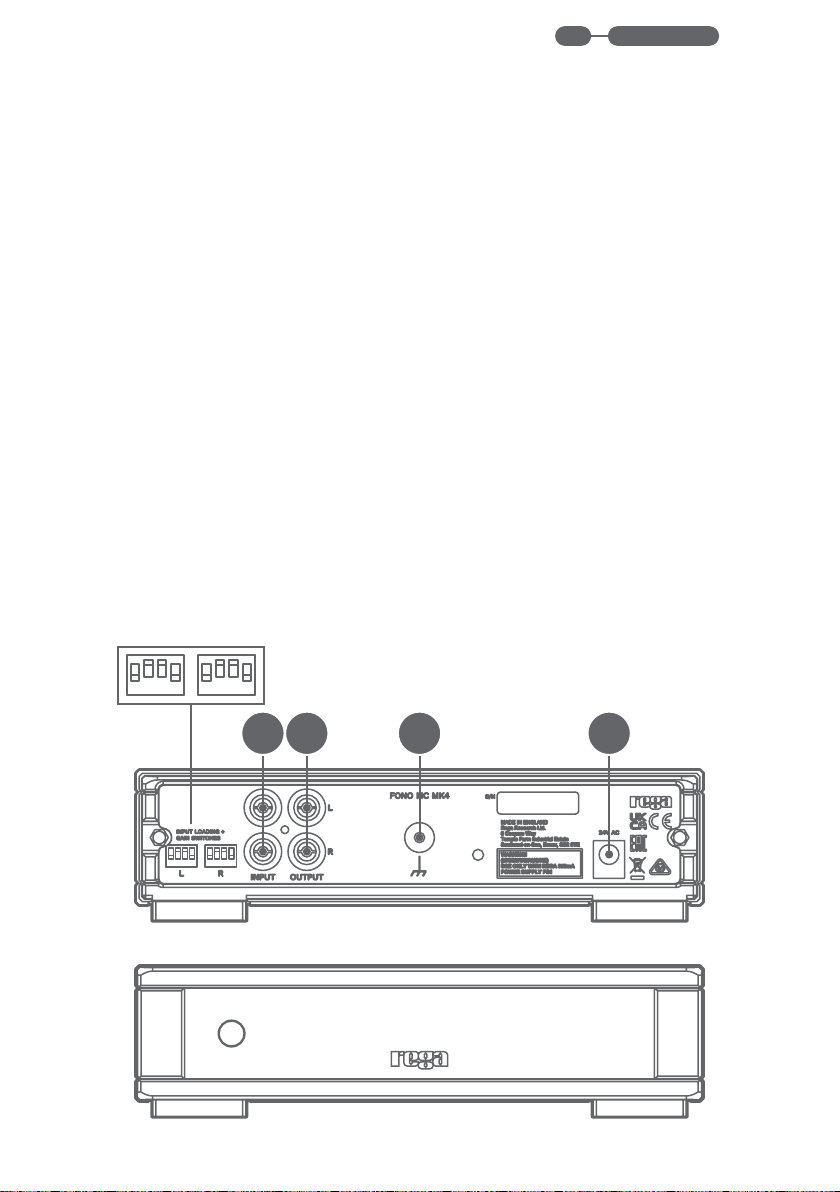

METHOD OF CONNECTION
INPUT: Connect the tonearm leads and
earth (if used) to the input socket and to the
earth terminal on the back of the Fono.
 INPUT
 OUTPUT
 TURNTABLE EARTH
 AC SOCKET
1 2 3 4
OFF
ON
EN

FR

d’entrée (situé sur le panneau arrière):
Résistance charge
1 et 2 éteints (o) = 400Ω
1 en marche (on) = 100Ω
2 en marche (on) = 150Ω
1 et 2 en marche (on) = 70Ω
Capacitance
3 éteints (o) = 1000pF
3 en marche (on) = 4300pF
Gain
4 éteints (o) = 63,5dB
4 en marche (on) = 69,5dB
TERRE PLATINE: Si la platine ou le bras
a une prise de terre signal séparée, elle
devrait être connectée à la borne de terre
de la platine à l’arrière de l’unité.
SORTIE: Connecter la prise de sortie du Fono
sur l’entrée de ligne de l’amplicateur.
Veuillez noter: Si vous possédez un
amplicateur intégré avec un phono intégré,
NE PAS connecter le Fono à cette entrée.
MISE EN MARCHE
Le Fono MC s’allume en appuyant sur le
bouton marche/arrêt (on/o) situé sur
le devant, lorsque l’unité est active le
logo Rega sera illuminé en ROUGE.



surtension dans le Fono pourrait causer



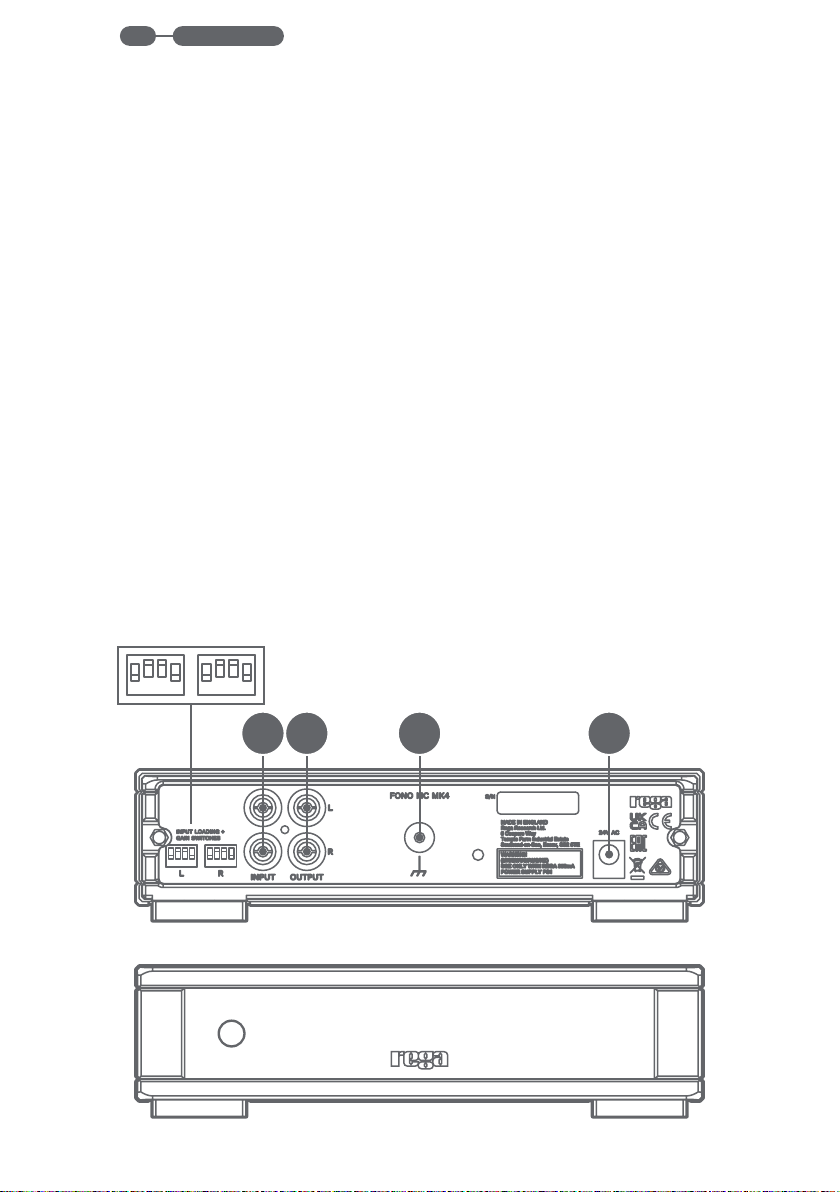

MÉTHODE DE CONNEXION
ENTRÉE: Connecter les ls du bras et la
terre (si utilisée) à la prise d’entrée et à
la borne de terre à l’arrière du Fono.
 ENTRÉE
 SORTIE
 TERRE PLATINE
 PRISE CA
1 2 3 4
OFF
ON



Belastungswiderstand
1 und 2 o = 400Ω
1 on = 100Ω
2 on = 150Ω
1 und 2 on = 70Ω
Kapazität
3 o = 1000pF
3 on = 4300pF
Verstärkung
4 o = 63,5dB
4 on = 69,5dB
PLATTENTELLERERDUNG: Wenn der
Plattenteller oder der Tonarm über einen
getrennten Signalerdungsanschluss verfügen,
sollte dieser mit dem Plattenteller-Massepol an
der Rückseite des Geräts verbunden werden.
AUSGANG: Verbinden Sie die
Ausgangsbuchse des Fono mit dem
Leitungseingang am Verstärker.
Bitte beachten Sie: Wenn Sie einen
integrierten Verstärker mit einer eingebauten
Phonostufe haben, verbinden Sie den
Fono NICHT mit diesem Eingang.
EINSCHALTEN
Eingeschaltet wird der Fono MC durch
Betätigung der On-O-Taste auf der
Vorderseite. Ist das Gerät aktiviert,
leuchtet das Rega-Logo ROT





VERBINDUNGSMETHODE
EINGANG: Verbinden Sie die Tonarmkabelenden
und die Erdung (falls verwendet) mit
der Eingangsbuchse und dem Massepol
an der Rückseite des Fono.
 EINGANG
 AUSGANG
 PLATTENTELLERERDUNG
 WECHSELSTROMBUCHSE
1 2 3 4
OFF
ON
DE

IT

DIP (collocati sul pannello posteriore):
Resistenza di carico
1 e 2 o = 400Ω
1 on = 100Ω
2 on = 150Ω
1 e 2 on = 70Ω
Capacitanza
3 o = 1000pF
3 on = 4300pF
Guadagno
4 o = 63,5dB
4 on = 69,5dB
CONDUTTORE DI TERRA DEL GIRADISCHI:
Se il giradischi o il braccio possiedono
una connessione a terra separata, questa
deve essere collegata al morsetto di terra
del giradischi sul retro dell’unità.
USCITA: Collegare la presa d’uscita del Fono
all’ingresso di linea dell’amplicatore.
NB: Se si è in possesso di un amplicatore
integrato con stadio phono incorporato,
NON collegare il Fono a questo ingresso.
ALIMENTAZIONE
Il Fono MC si accende premendo il pulsante
on-o collocato sulla parte frontale. Quando
l’unità è attiva il logo Rega diventa ROSSO.





METODO DI CONNESSIONE
INGRESSO: Collegare il connettore
del braccio e la messa a terra (se
utilizzata) alla presa d’ingresso e al
morsetto di terra sul retro del Fono.
 INGRESSO
 USCITA
 CONDUTTORE DI TERRA DEL GIRADISCHI
 PRESA CA
1 2 3 4
OFF
ON

Ajustes del interruptor DIP de carga de

Resistencia de carga
1 y 2 o = 400Ω
1 on = 100Ω
2 on = 150Ω
1 y 2 on = 70Ω
Capacitancia
3 o = 1000pF
3 on = 4300pF
Ganancia
4 o = 63.5dB
4 on = 69.5dB
PUESTA A TIERRA DEL PLATO: Si el plato
o el brazo cuentan con una conexión a
tierra independiente, deberá conectarse
al terminal de puesta a tierra del plato
en la parte posterior de la unidad.
SALIDA: Conectar la toma de salida del Fono
a la entrada en línea del amplicador.
Tenga en cuenta: Si dispone de un amplicador
integrado con un pre-amplicador, NO
conecte el Fono a esta entrada.
ENCENDIDO
El Fono MC se enciende pulsando el botón
de encendido/apagado situado en la parte
delantera. La unidad está activa cuando el
logotipo de Rega se ilumina en color ROJO.





MÉTODO DE CONEXIÓN
ENTRADA: Conectar las tomas del
brazo y la puesta a tierra (si existe) en
la toma de entrada y en la terminal a
tierra en la parte posterior del Fono.
 ENTRADA
 SALIDA
 PUESTA A TIERRA DEL PLATO
 TOMA DE CA
1 2 3 4
OFF
ON
ES

PT

entrada (localizado no painel traseiro):
Resistência de carga
1 e 2 desligado = 400Ω
1 ligado = 100Ω
2 ligado = 150Ω
1 e 2 ligado = 70Ω
Capacitância
3 desligado = 1000pF
3 ligado = 4300pF
Ganho
4 desligado = 63,5dB
4 ligado = 69,5dB

Se o gira-discos ou braço tiverem uma
ligação terra de sinal separado esta
deve ser ligada ao terminal terra do gira-
discos na parte traseira da unidade.
SAÍDA: Ligar a tomada de saída do Fono
à entrada de linha no amplicador.
Tenha em atenção: Caso tenha um amplicador
integrado com nível de fonógrafo incorporado,
NÃO ligar o Fono a esta entrada.
ALIMENTAÇÃO
O Fono MC é ligado através de pressão do
botão de ligar/desligar (on/o) localizado na
frente do mesmo; quando a unidade estiver
ativa o logotipo Rega brilhará a VERMELHO.





MÉTODO DE LIGAÇÃO
ENTRADA: Ligar os cabos do braço e de ligação
terra (se usados) à tomada de entrada e ao
terminal de terra na parte traseira do Fono.
 ENTRADA
 SAÍDA
 
 TOMADA CA
1 2 3 4
OFF
ON



Belastingweerstand
1 en 2 uit = 400Ω
1 aan = 100Ω
2 aan = 150Ω
1 en 2 aan = 70Ω
Capaciteit
3 uit = 1000pF
3 aan = 4300pF
Toename
4 uit = 63,5dB
4 aan = 69,5dB
AARDING VAN DE DRAAITAFEL: Indien de
draaitafel of toonarm een afzonderlijke
massa-aansluiting heeft, moet deze worden
verbonden met de aardingsklem voor de
draaitafel aan de achterzijde van de eenheid.
UITVOER: Verbind de uitgangsverbinding van
de Fono met de lijninvoer van de versterker.
Let op: Indien u een versterker met
ingebouwde phonovoorversterker hebt, sluit
de Fono dan NIET op deze ingang aan.
HET APPARAAT AANZETTEN
De Fono MC wordt aangezet door op de
aan/uit-knop op de voorzijde te drukken.
Wanneer het apparaat is ingeschakeld,
zal het Rega-logo ROOD oplichten.
WAARSCHUWING: We adviseren u eerst de




VERBINDINGEN MAKEN
INVOER: Doe de kabels van de toonarm en
het aardpunt (indien dit wordt gebruikt) in
de ingangsaansluiting en de aardingsklem
aan de achterkant van de Fono.
 INVOER
 UITVOER
 AARDING VAN DE DRAAITAFEL
 
1 2 3 4
OFF
ON
NL

DA


Belastningsmodstand
1 og 2 slukket = 400Ω
1 tændt = 100Ω
2 tændt = 150Ω
1 og 2 tændt = 70Ω
Kapacitans
3 slukket = 1000pF
3 tændt = 4300pF
Gain
4 slukket = 63,5dB
4 tændt = 69,5dB
PLADESKIVEJORD: Hvis pladeskiven
eller tonearmen har en separat
signaljordforbindelse, skal denne sluttes til
pladeskivens jordklemme bag på enheden.
UDGANG: Slut udgangsstikket på Fono
til linjeindgangen på forstærkeren.
Bemærk: Hvis du har en integreret forstærker
med indbygget for-forstærker til pladespiller,
må du IKKE slutte Fono til denne indgang.
TÆNDING
Fono MC tændes ved, at man trykker på
tænd-slukknappen, der sidder foran. Når
enheden er tændt, lyser Rega logoet RØDT





TILSLUTNINGSMETODE
INDGANG: Slut tonearmens ledninger og jord
(hvis denne anvendes) til indgangsstikket
og til jordklemmen bag på Fono.
 INDGANG
 UDGANG
 PLADESPILLERJORD
 VEKSELSTRØMSSTIKKET
1 2 3 4
OFF
ON



Belastningsmotstånd
1 och 2 av = 400Ω
1 på = 100Ω
2 på = 150Ω
1 och 2 på = 70Ω
Kapacitans
3 av = 1000pF
3 på = 4300pF
Förstärkning
4 av = 63,5dB
4 på = 69,5dB
SKIVSPELARENS JORDNING: Om
skivspelaren eller tonarmen har en separat
signaljordanslutning bör denna vara ansluten till
skivspelarens jordterminal på enhetens baksida.
UTGÅNG: Anslut utgångskontakten på
Fono till linjeingången på förstärkaren.
Obs! Om du har en integrerad förstärkare
med inbyggt phonosteg ska du INTE
ansluta Fono till denna ingång.
UPPSTART
Fono MC slås på med på/av-knappen
som sitter på framsidan. När enheten är
aktiv lyser Rega-logotypen i RÖTT.
VARNING! Vi råder dig att slå på Fono på




ANSLUTNINGSMETOD
INGÅNG: Anslut tonarmens kablar och jordning
(om sådan används) till ingångsuttaget och
till jordklämman på baksidan av Fono.
 INGÅNG
 UTGÅNG
 SKIVSPELARENS JORDNING
 
1 2 3 4
OFF
ON
SV
