Rehau RAUTHERMEX User manual

RAUTHERMEX MUFFENSET / SHELL Ø 76-182 MM
MONTAGEANLEITUNG / INSTRUCTION MANUAL 817680 DE/EN
Gültig ab 01.07.2008
Technische Änderungen vorbehalten
www.rehau.com
Construction
Automotive
Industry

2
Das Gesamtmuffensystem besteht aus:
1Muffenset:
2 Halbschalen
3 selbstentlüftende Dichtstopfen orange (kleine und große
T-Muffe)
2 selbstentlüftende Dichtstopfen orange (kleine und große
L- und I-Muffe)
16 Klammern orange (kleine T-Muffe) bzw.
27 Klammern orange (große T-Muffe)
1 Schnellkleber
12 Klammern orange (kleine I-Muffe)
14 Klammern orange (kleine L-Muffe)
22 Klammern orange (große I- und L-Muffe)
23 Dichtungsringe
31 Montageschaum-Set (2 Flaschen)
The complete coupling system consists of:
1T-shell set:
2 half shells
3 self deairing plugs orange (small and big T-shell)
2 self deairing plugs orange (small and big L- and I-shell)
16 clamps orange (small T-shell) respectively
27 clamps orange (big T-shell)
1 glue
12 clamps orange (small I-shell)
14 clamps orange (kleine L-shell)
22 clamps orange (big I- and L-shell)
23 sealing rings
31 foam set (2 bottles)
1
2
3
Wichtige Hinweise für die sichere und korrekte Handhabung dieses Produkts
Important information on handling this product safely and correctly
Lesen Sie diese Montageanleitung aufmerksam durch, bevor Sie
mit dem Arbeiten beginnen.
1) Die RAUTHERMEX T-Muffe ist nur kompatibel mit
RAUTHERMEX Rohren.
2) Setzen Sie den Schaum und Kleber niemals der Sonne oder
anderen Wärmequellen aus. Das Rauchen ist während der
Verarbeitung nicht gestattet.
3) Die Dichtringe müssen immer vor den Fittingen montiert wer-
den, da die Montage zu einem späteren Zeitpunkt nicht mehr
möglich ist.
4) Sorgen Sie immer für saubere Rohre und fettfreie Klebeä-
chen an beiden Schalen.
5) Tragen Sie Schutzbrille und Handschuhe beim Kleben und
Arbeiten mit dem Schaum.
Read the instruction manual carefully before you start work.
1) RAUTHERMEX T-Shell is only suitable to RAUTHERMEX pipes.
2) Never expose foam and glue to the sun or to heat sources!
Don’t smoke while handling!
3) Always t sealing rings before tting because they cannot be
tted afterwards!
4) Always make sure the pipes are clean with grease-free adhe-
sion surfaces on both shells.
5) Wear safety goggles and gloves when gluing and working
with foam.

3
1. Längen Sie das Rohr ab.
Vorsicht: Das RAUTHERMEX Rohr könnte zurück springen.
Cut pipe
Attention: RAUTHERMEX pipe might spring back!
2. Messen Sie die Länge der zu entfernenten Dämmung ab.
Achtung: Wenn das Rohrende nicht rechtwinklig ist, sind zu-
sätzliche 4 cm zum sauberen Nachschneiden erforderlich (siehe
Schritt 5.).
Stripping lengths
Attention: if the pipe end is not cut square, additional 4 cm are
required for correct trimming (see step 5.).
3. Trennen Sie das Mantelrohr mit einer Säge , einem Messer oder
einem Rohrschneider durch und schälen Sie dieses ab.
Vorsicht: Mediumrohr darf nicht beschädigt werden.
Cut pipe jacket all the way round with a saw, knife or pipe cutter
and peel it off.
Attention: Do not damage carrier pipe!
4. Entfernen Sie den Schaum.
Vorsicht: Sauerstoffsperschicht darf nicht beschädigt werden!
Remove foam.
Attention: Do not damage oxygen-barrier!
AD Mediumrohr
OD carrier pipe
Abisolierlänge L
dismantle lengh L
20-40 mm 100 mm
50-110 mm 125 mm
125 mm 150 mm
I

4
6. Entfernen Sie den verbleibenden PU-Schaum mit Hilfe von
Schleifpapier.
Using the sandpaper cloth remove the remaining PU foam from the
carrier pipe.
8. Schiebehülse auf Mediumrohr aufschieben (Position der Schie-
behülse beachten- siehe Abbildung).
Slide ring tting over carrier pipe. (Review position of the tting -
see picture)
7. Bringen Sie die Dichtringe auf und richten Sie die Lamellen vom
Rohrende weg.
Falls notwendig reinigen Sie die Dichtringe und das Rohr.
Aply gasket. Sealing ridges have to point away from the edge, if
required clean sealing and pipe.
5. Falls erforderlich schneiden Sie die Rohrenden senkrecht nach.
If required please trim edges square.

5
Vorsicht: Montageanweisung der Verpresswerkzeuge beachten.
Die Schiebehülse darf sich nicht im Bereich des Aufweitwerk-
zeuges benden!
Attention: Observe manual of press tool. The compression sleeve
must not be in range of the expanding tool!
10. Stecken Sie den Fitting ein.
Setzen Sie das Werkzeug an und verpressen Sie die Verbin-
dung.
Insert tting.
Position the tool and start compression.
11. Falls nötig, schneiden Sie einen Keil für das Werkzeug aus.
If required cut out recess for tool.
12. Montieren Sie das zweite Rohr analog den Schnitten 1 – 10.
Repeat the procedure. As show in 1 – 10.
9. Weiten Sie das Rohr zweimal um ca. 30 ° versetzt auf. Bei DUO
Rohren das zweite Rohr gleich aufweiten, bevor der Fitting
eingesteckt wird.
Expand pipe twice offset approx. 30°. At DUO pipes expand the
second pipe immediately before you insert the tting.

6
14. Passen Sie die untere Schalenhälfte (ohne Stopfenlöcher) ein.
Fit lower half-shell (without plug holes).
15. Positionieren Sie die Dichtringe.
Bei Dichtringen für die große Muffe müssen diese am äußeren
Bund plan anliegen.
Align the sealing rings.
Big T:
Assure plane alignment of the sealing rings by justifying the
sealing with the outer collar of the shell.
16. Stellen Sie sicher, dass die Dichtringe am ganzen Umfang bei
aufgelegter, oberer Schalenhälfte positioniert sind.
Assure tting accuracy on the entire circumference with upper
shell set on.
13. Montieren Sie den Abzweig analog den Schritten 1 – 11.
Repeat the procedure at the branching pipe as shown in 1 -11.

7
17. Reinigen Sie die Klebeächen der beiden Schalen, damit diese
frei von Schmutz und Fett sind.
Clean the adhesion surfaces of both shelles so that they are free
of dirt and grease.
18. Bestreichen Sie die Klebeächen der unteren Schale lücken-
los mit dem beigelegten Schnellkleber. Kleber im Breich der
Dichtringe bis ganz an den inneren Rand aufbringen.
Apply an uninterrupted line of the supplied glue to the gluing
surface of the shell. At the sealings apply glue to the inner side of
the gluing surface.
19. Legen Sie die obere Schale (mit Stopfenlöcher) auf und
drücken Sie diese an.
Fit the upper shell (with plug holes).
20. Montieren Sie die Spannklammern zunächst an den Schalen-
enden.
Fit the clamps at the shell endings rst.

22. Verschließen Sie die zwei tiefer gelegenen Stopfenlöcher mit
den selbstentlüftenden Dichtstopfen.
Die angehängten Gummistopfen bleiben zur Entlüftung geöff-
net.
Das verbleibende am höchsten liegende Stopfenloch dient
später zur Schaumeinfüllung.
Close the two lowest plug holes with the self/deairing plugs.
The integrated rubber bung needs to stay open for deairing.
The highest positioned remaining third plug hole is required for
foam lling purposes.
23. Warten Sie 20 Minuten bis der Kleber ausgehärtet ist.
Allow 20 minutes for the glue to harden.
24. Mischen Sie die Schaumkomponenten.
Mix foam components.
Achtung: Sicherheitsvorschriften beachten.
Attention: Observe safety instruction in the foam set.
8
21. Montieren Sie die restlichen Spannklammern und beginnen Sie
mit der langen Seite des T-Stückes (siehe Markierung A).
Fit the rest of the clamps and start with the clamps at the long
side (see mark A).
0
5
10
15
20
25
30
35
40
45
50
55
A

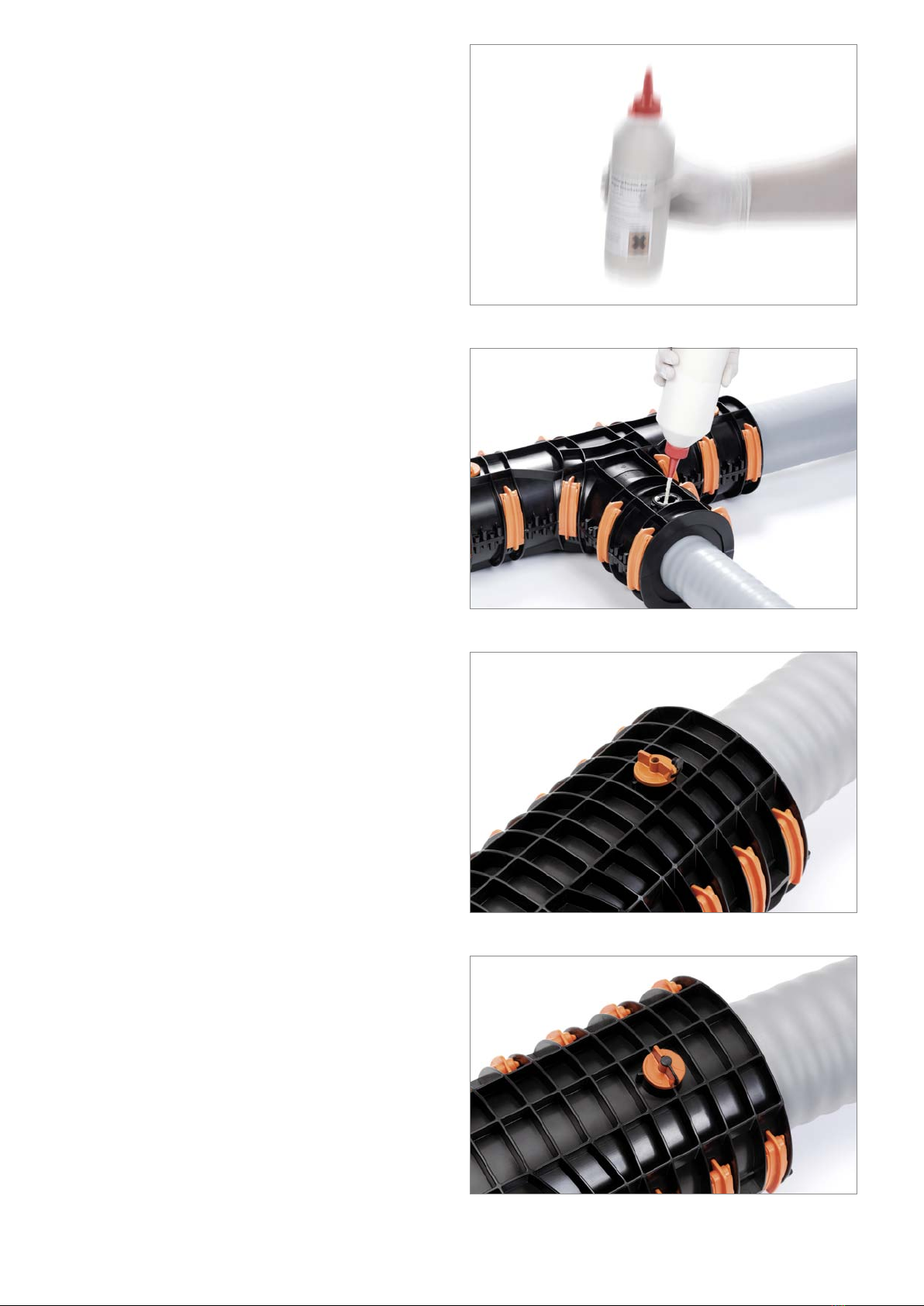

25. Geschlossene Schaumasche gut schütteln gem. Gebrauchs-
anleitung Schaumset.
Shake bottle well (see instruction in the foam set).
26. Füllen Sie den Inhalt der Schaumasche durch das verblei-
bende Stopfenloch ein.
Fill content of foam bottle into the plug hole.
27. Verschließen Sie den hoch gelegenen Stopfen.
Der angehängte Gummistopfen bleibt zur Entlüftung geöffnet.
Close the highest plug
The integrated rubber bung needs to stay open for deairing.
9
28. Schließen Sie die angehängten Gummistopfen nach dem Ent-
lüften (max. 5 Minuten nach dem Einfüllen des Schaums).
Close the integrated rubber bung after deairing
(max 5 minutes after lling in the foam)

10
29. Die Montage ist abgeschlossen.
Installation is nished.

11
Notizen/Notes:

© REHAU 817680 de/en 09.2011
Unsere anwendungstechnische Beratung in Wort und Schrift beruht auf Erfahrung und erfolgt nach bestem Wissen,
gilt jedoch als unverbindlicher Hinweis. Außerhalb unseres Einflusses liegende Arbeitsbedingungen und unterschied-
liche Einsatzbedingungen schließen einen Anspruch aus unseren Angaben aus.
Wir empfehlen zu prüfen, ob sich das REHAU Produkt für den vorgesehenen Einsatzzweck eignet. Anwendung,
Verwendung und Verarbeitung der Produkte erfolgen außerhalb unserer Kontrollmöglichkeiten und liegen daher aus-
schließlich in Ihrem Verantwortungsbereich. Sollte dennoch eine Haftung in Frage kommen, richtet sich diese aus-
schließlich nach unseren Lieferungs- und Zahlungsbedingungen, einsehbar unter www.rehau.de/LZB. Dies gilt auch
für etwaige Gewährleistungsansprüche, wobei sich die Gewährleistung auf die gleichbleibende Qualität unserer
Produkte entsprechend unserer Spezifikation bezieht.
Deutsch TI allgemein
REHAU VERKAUFSBÜROS
AE: Dubai, Tel.: [phone], [email protected] AR: Buenos Aires, Tel.: [phone], [email protected] AT: Linz, Tel.: [phone], [email protected] Wien, Tel.: [phone], [email protected] AU:Adelaide,
Tel.[phone], [email protected] Brisbane, Tel.: [phone] [email protected] Melbourne, Tel.: [phone], [email protected] Perth, Tel.: [phone], [email protected] Sydney, Tel.: +61 2
87414500, [email protected] BA: Sarajevo, Tel.: [phone], [email protected] BE: Brüssel, Tel.: [phone], [email protected] BG: Soa, Tel.: [phone], so [email protected] BR: Arapongas, Tel.: +55 43
3152 2004, [email protected] Belo Horizonte, Tel.: [phone], [email protected] Caxias do Sul, Tel.:+ 55 54 32146606, [email protected] Mirassol, Tel.: [phone], [email protected] Sao Paulo,
Tel.: [phone], [email protected] BY: Minsk, Tel.: [phone], [email protected] CA: Moncton, Tel.: [phone], [email protected] Montreal, Tel.: [phone], [email protected] St. John‘s,
Tel.: [phone], [email protected] Toronto, Tel.: [phone], [email protected] Vancouver, Tel.: [phone], [email protected] Winnipeg, Tel.: [phone], [email protected] CH: Bern, Tel.: +41 31
7202-120, [email protected] Vevey, Tel.: + 41 21 94826-36, [email protected] Zürich, Tel.: [phone], [email protected] CL: Santiago, Tel.: [phone], [email protected] CN: Guangzhou, Tel.: [phone],
[email protected] Peking, Tel.: [phone], [email protected] Shanghai, Tel.: [phone], [email protected] CO: Bogota, Tel.: [phone], [email protected] CZ: Prag, Tel.: [phone],
[email protected] DE: Berlin, Tel.: [phone], [email protected] Bielefeld, Tel.: [phone], [email protected] Bochum, Tel.: [phone], [email protected] Frankfurt, Tel.: [phone], frankfurt@
rehau.com Hamburg, Tel.: [phone], [email protected] Leipzig, Tel.: [phone], [email protected] München, Tel.: [phone], [email protected] Nürnberg, Tel.: [phone], nuernberg@rehau.
com Stuttgart, Tel.: [phone], [email protected] DK: Kopenhagen, Tel.: [phone], [email protected] EE: Tallinn, Tel.: [phone], [email protected] ES: Barcelona, Tel.: [phone], barcelona@
rehau.com Bilbao, Tel.: [phone], [email protected] Madrid, Tel.: [phone], [email protected] FI: Helsinki, Tel.: [phone], [email protected] FR: Agen, Tel.: [phone], [email protected] Lyon,
Tel.: [phone], [email protected] Metz, Tel.: [phone], [email protected] Paris, Tel.: [phone], [email protected] Rennes, Tel.: [phone], [email protected] GB: Glasgow, Tel.: [phone]
3700, [email protected] Manchester, Tel.: [phone], [email protected] Slough, Tel.: [phone], [email protected] GE: Tiis, Tel.: [phone], [email protected] GR: Athen, Tel.: [phone],
[email protected] HR: Zagreb, Tel.: [phone], [email protected] HU: Budapest, Tel.:[phone], [email protected] ID: Jakarta, Tel.: [phone], [email protected] IE: Dublin, Tel.: [phone],
[email protected] IN: Neu Delhi, Tel.: [phone], [email protected] Mumbai, Tel.: [phone], [email protected] IT: Mailand, Tel.: [phone], [email protected] Pesaro, Tel.: [phone],
[email protected] Rom, Tel.: [phone], [email protected] Treviso, Tel.: [phone], [email protected] KR: Seoul, Tel.: [phone], [email protected] KZ: Almaty, Tel.: [phone], [email protected]
LT: Vilnius, Tel.: [phone], [email protected] LV: Riga, Tel.: [phone], [email protected] MA: Casablanca, Tel.: [phone], [email protected] MK: Skopje, Tel.: [phone], [email protected]
MX: Celaya, Tel.: [phone], [email protected] Monterrey, Tel.: [phone], [email protected] NL: Nijkerk, Tel.: [phone], [email protected] NO: Oslo, Tel.: [phone], [email protected] NZ:
Auckland, Tel.: [phone], [email protected] PE: Lima, Tel.: [phone], [email protected] PL: Kattowitz, Tel.: [phone], [email protected] Posen, Tel.: [phone], [email protected] Warschau, Tel.:
[phone], [email protected] PT: Lissabon, Tel.: [phone], [email protected] TW: Taipei, Tel.: [phone], [email protected] RO: Bacau, Tel.: [phone], [email protected] Bukarest, Tel.: +40
21 2665180, [email protected] Cluj, Tel.: [phone], [email protected] RS: Belgrad, Tel.: [phone], [email protected] RU: Chabarowsk, Tel.: [phone], [email protected] Jekaterinburg,
Tel.: [phone], [email protected] Krasnodar, Tel.: [phone], [email protected] Moskau, Tel.: [phone], [email protected] Nishnij Nowgorod, Phone: [phone], [email protected]
Nowosibirsk, Tel.: [phone], [email protected] Rostow am Don, Tel.: [phone], [email protected] Samara, Tel.: [phone], [email protected] St. Petersburg, Tel.: [phone], stpetersburg@
rehau.com SE: Örebro, Tel.: [phone], [email protected] SG: Singapore, Tel.: [phone], [email protected] SK: Bratislava, Tel.: [phone], [email protected] TH: Bangkok, Tel.: [phone], bang-
[email protected] TR: Istanbul, Tel.: [phone], [email protected] UA: Dnepropetrowsk, Tel.: [phone], [email protected] Kiew, Tel.: [phone], [email protected] Lviv, Tel.: [phone],
[email protected] Odessa, Tel.: [phone], [email protected] US: Chicago, Tel.: [phone], [email protected] Detroit, Tel.: [phone], [email protected] Grand Rapids, Tel.: [phone], grandrapids@
rehau.com Greensboro, Tel.: [phone], [email protected] Los Angeles, Tel.: [phone], [email protected] Minneapolis, Tel.: [phone], [email protected] ZA: Durban, Tel.: [phone],
[email protected] Johannesburg, Tel.: [phone], [email protected]
Our verbal and written advice relating to technical applications is based on experience and is to the best of our
knowledge correct but is given without obligation.
The use of REHAU products in conditions that are beyond our control or for applications other than those specified
releases us from any obligation in regard to claims made in respect of the products.
We recommend that the suitability of any REHAU product for the intended application should be checked. Utilization
and processing of our products are beyond our control and are therefore exclusively your responsibility. In the event
that a liability is nevertheless considered, any compensation will be limited to the value of the goods supplied by us
and used by you.
Our warranty assumes consistent quality of our products in accordance with our specification and in accordance
with our general conditions of sale.
Englisch TI Prospekt allgemein
www.rehau.com
