Renkforce 1034029 User manual

Bedienungsanleitung
Gartenpumpe 800 W
Best.-Nr. 1034029 Seite 2 - 13
(Operating Instructions
Garden Pump 800 W
Item No. 1034029 Page 14 - 25
#Notice d’emploi
Pompe de jardin 800 W
N° de commande 1034029 Page 26 - 37
$Gebruiksaanwijzing
Tuinpomp 800 W
Bestelnr. 1034029 Pagina 38 - 49
7

2
Inhaltsverzeichnis
Seite
1. Einführung..............................................................................................................................................................3
2. Lieferumfang..........................................................................................................................................................3
3. Symbol-Erklärungen.............................................................................................................................................4
4. Bestimmungsgemäße Verwendung ..................................................................................................................4
5. Sicherheitshinweise.............................................................................................................................................5
a) Allgemein.........................................................................................................................................................5
b) Aufstellort, Anschluss....................................................................................................................................5
c) Betrieb..............................................................................................................................................................6

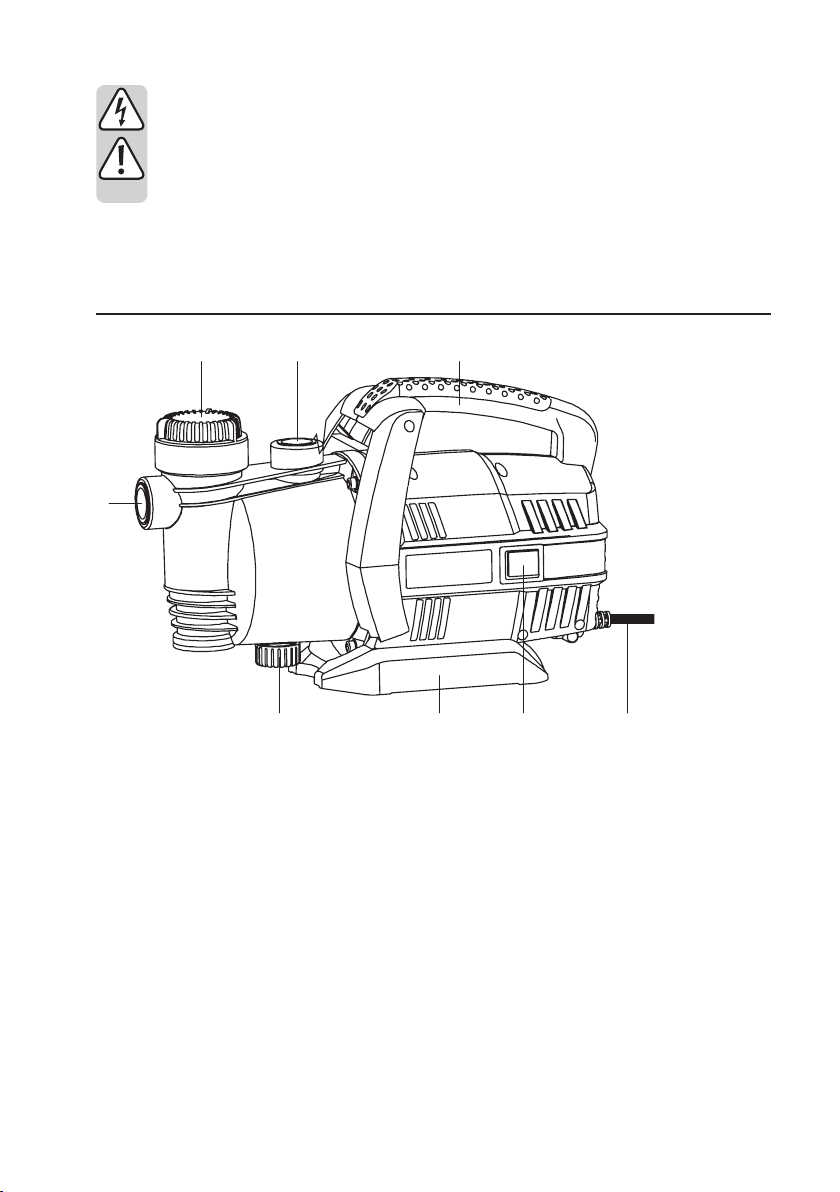

6. Bedienelemente....................................................................................................................................................8
7. Platzierung der Gartenpumpe.............................................................................................................................9
8. Inbetriebnahme...................................................................................................................................................10
9. Außerbetriebnahme ...........................................................................................................................................11
10. Wartung und Reinigung.....................................................................................................................................11
11. Beseitigung von Störungen...............................................................................................................................12
12. Entsorgung...........................................................................................................................................................13
13. Technische Daten...............................................................................................................................................13


3
1. Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender
diese Bedienungsanleitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbe-
triebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte wei-
tergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: Tel.-Nr.: 0 96 04 / 40 87 87
Fax-Nr.: 0180 5 / 31 21 10 (der Anruf kostet 14 ct/min inkl. MwSt. aus dem
Festnetz. Mobilfunkhöchstpreis: 42 ct/min inkl.
MwSt.)
E-Mail: Bitte verwenden Sie unser Formular im Internet www.conrad.de,
unter der Rubrik „Kontakt“.
Mo. - Fr. 8.00 bis 18.00 Uhr
Österreich: www.conrad.at
www.business.conrad.at
Schweiz: Tel.-Nr.: 0848 / 80 12 88
Fax-Nr.: 0848 / 80 12 89
E-Mail: [email protected]
Mo. - Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr
2. Lieferumfang
• Gartenpumpe
• Bedienungsanleitung

4
3. Symbol-Erklärungen
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,
z.B. durch einen elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedie-
nungsanleitung hin, die unbedingt zu beachten sind.
Das „Pfeil“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung ge-
geben werden sollen.
4. Bestimmungsgemäße Verwendung
Die Gartenpumpe ist für die private Benutzung z.B. im Hobbygarten bestimmt. Das Produkt ist nicht für
den Betrieb von Bewässerungen bzw. Bewässerungssystemen in Gewerben, Industrie oder öentlichen
Bereichen (z.B. Gartenanlagen) geeignet.
Als Förderflüssigkeit ist nur klares, sauberes Süßwasser zulässig. Die Temperatur der Förderflüssigkeit
darf maximal +35 °C betragen.
Die Gartenpumpe dient z.B. zur Wasserversorgung von dazu geeigneten Geräten im Garten über einen
Hausbrunnen (Grundwasser) oder zum Umpumpen/Auspumpen von Behältern (Regenwasser-Zisterne).
Die Gartenpumpe lässt sich über einen an der Seite befindlichen Schalter ein- oder ausschalten.
Ein eingebauter Filter schützt die an der Gartenpumpe angeschlossenen Bewässerungsgeräte (z.B. Sprit-
zen, Brausen, Gießstäbe, Regner) vor Verstopfungen.
Diese Bedienungsanleitung muss an jede Person weitergegeben werden, die die Gartenpumpe benutzt.
Die Gartenpumpe darf erst dann verwendet werden, wenn diese Bedienungsanleitung durchgelesen und
verstanden wurde. Die Sicherheitshinweise und alle anderen Informationen dieser Bedienungsanleitung
sind unbedingt zu beachten.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, darüber hinaus
ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc., verbunden. Das gesamte Pro-
dukt darf nicht geändert bzw. umgebaut werden!
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbe-
halten.

5
5. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, er-
lischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten
der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen
erlischt die Gewährleistung/Garantie!
a) Allgemein
 • AusSicherheits-undZulassungsgründen(CE)istdaseigenmächtigeUmbauenund/oderVer-
ändern des Produkts nicht gestattet. Außerdem erlischt dadurch die Gewährleistung/Garan-
tie!
 • DasProduktistkeinSpielzeug.KinderkönnendieGefahren,dieimUmgangmitelektrischen
Geräten bestehen, nicht einschätzen.
 • DasProduktentsprichtderSchutzartIPx4.
 • DasProduktistinSchutzklasseIaufgebaut.AlsSpannungsquelledarfnureineordnungsge-
mäße Schutzkontakt-Netzsteckdose des öentlichen Versorgungsnetzes verwendet werden
(Betriebsspannung der Gartenpumpe siehe Kapitel „Technische Daten“).
 • LassenSiedasVerpackungsmaterialnichtachtlosliegen,dieseskönntefürKinderzueinem
gefährlichen Spielzeug werden.
 • GehenSievorsichtigmitdemProduktum,durchStöße,SchlägeoderdemFallausbereits
geringer Höhe wird es beschädigt.
b) Aufstellort, Anschluss
 • BetreibenSiedasProduktso,dassesnichtvonKindernerreichtwerdenkann.
 • DerEinsatzdesProduktsinderNähevonGartenteichen,Brunnen,Schwimmbecken,Spring-
brunnen o.ä. ist nur zulässig, wenn das Produkt über einen Fehlerstromschutzschalter (FI-
Schutzschalter) mit einem Nennfehlerstrom von <=30 mA betrieben wird.
Wenn sich Personen in einem Schwimmbecken, Schwimmteich oder Gartenteich befinden, so
darf die Gartenpumpe mit dessen Wasser dort nicht betrieben werden.
In Österreich darf das Produkt in der Nähe von Schwimmbecken und Gartenteichen nur dann
betrieben werden, wenn zusätzlich zum Fehlerstromschutzschalter ein geeigneter ÖVE-ge-
prüfter Sicherheits-Trenntransformator vorgeschaltet wird.
 • AmBetriebsortdürfenkeineUmgebungstemperaturenumbzw.unterdemGefrierpunkt(<0°C)
auftreten. Dabei gefriert das Wasser in der Gartenpumpe; das höhere Volumen von Eis zerstört
die Gartenpumpe. Lagern Sie das Produkt im Winter trocken und frostfrei ein.
 • FallsSieeineVerlängerungsleitungverwendenoderwenndieVerlegungvonKabelnbiszur
Gartenpumpe erforderlich ist, so dürfen diese keinen geringeren Querschnitt haben als die
Gartenpumpe selbst. Verwenden Sie ausschließlich Verlängerungsleitungen mit Schutzkon-
takt, die für den Betrieb im Außenbereich geeignet sind.

6
 • SchützenSiedasNetzkabelderGartenpumpevorKälte/Hitze,Öl/BenzinundscharfenKanten;
treten Sie nicht auf das Netzkabel, befahren Sie es nicht (z.B. Gartenkarre, Fahrrad, Auto).
Knicken Sie das Netzkabel niemals, stellen Sie keine Gegenstände darauf ab.
 • AchtenSiedarauf,dasssichelektrischeSteckverbindungenimüberutungssicherenBereich
befinden, andernfalls besteht Lebensgefahr durch einen elektrischen Schlag! Verwenden Sie
ggf. geeignete Schutzgehäuse für die Steckverbindungen.
 • SchützenSie denNetzstecker vorNässe! FassenSie denNetzstecker niemalsmit nassen
Händen an! Es besteht Lebensgefahr durch einen elektrischen Schlag!
 • DasNetzkabelbzw.derNetzsteckerdarfnichtabgeschnittenwerden.
c) Betrieb
 • DasProduktdarfnichtvonKindernoderJugendlichenbetriebenwerden.GleichesgiltfürPer-
sonen, die nicht mit dieser Bedienungsanleitung vertraut sind. Personen mit eingeschränkten
körperlichen oder geistigen Fähigkeiten dürfen das Produkt nur verwenden, wenn sie von ei-
ner für sie verantwortlichen Person beaufsichtigt und unterwiesen werden.
 • AlsFörderüssigkeitistnurklares,sauberesSüßwassermiteinerTemperaturvonmaximal
35 °C zulässig.
Der eingebaute Filter dient dazu, Schmutzteilchen herauszufiltern, so dass die an der Garten-
pumpe angeschlossenen Bewässerungsgeräte (z.B. Spritzen, Brausen, Gießstäbe, Regner)
vor Verstopfungen geschützt werden. Der Filter ist jedoch nicht dafür geeignet, Schmutzwas-
ser für eine Verwendung im Garten zu filtern!
Benutzen Sie am Ende des Ansaugschlauchs einen Grobfilter; ein Rücklaufstopp ist ebenfalls
empfehlenswert.
 • DasProduktistnichtgeeignetzurFörderungvonTrinkwasser.
 • DasProduktistnichtgeeignetzurFörderungvonkorrosiven/ätzenden,brennbarenoderex-
plosiven Flüssigkeiten (z.B. Benzin, Heizöl, Nitroverdünnung), Fetten, Ölen, Salzwasser oder
Abwasser aus Toilettenanlagen.
 • DieNetzsteckdose,anderdieGartenpumpeangeschlossenwird,mussleichtzugänglichsein.
Das Netzkabel muss von der Netzsteckdose weg nach unten zeigen, damit am Kabel zurück-
laufendes Wasser nicht in die Netzsteckdose eindringen kann.
 • StellenSiedieGartenpumpeaufeineache,ebene,stabile,ausreichendgroßeFläche.Schüt-
zen Sie empfindliche Oberflächen mit einer geeigneten Unterlage vor Kratzspuren, Druckstel-
len und ggf. austretendem Wasser.
Die Gartenpumpe muss immer auf der Unterseite stehend betrieben werden, aber niemals in
anderen Betriebslagen.
 • DasProduktistnichtgeschütztgegenTrockenlauf.
 •DasProduktdarfnichtunbeaufsichtigtbetriebenwerden.
 • DasProduktdarfnichtimDauerbetriebarbeiten.
 • ImFördermediumdürfensichwährenddesBetriebskeinePersonenaufhalten.

7
 • DasProduktdarfnichtinoderinderNähevonexplosivenFlüssigkeitenoderGasenbenutzt
werden, es besteht Explosionsgefahr!
 • Folgeschäden,diedurcheineFehlfunktionoderStörunganderGartenpumpeauftretenkön-
nen, müssen durch geeignete Maßnahmen verhindert werden (z.B. Wasserstandsmelder, Sen-
soren, Alarmgeräte, Reservepumpe o.ä.).
 • BetreibenSiedasProduktnuringemäßigtemKlima,nichtintropischemKlima.
 • SperrenSiedieAuslassseitederGartenpumpenichtab,wennsieinBetriebist.
Verwenden Sie z.B. einen entsprechenden Druckschalter, der die Stromversorgung der Gar-
tenpumpe rechtzeitig abschaltet.
Die Gartenpumpe darf höchstens 5 Minuten gegen die geschlossene Druckseite arbeiten, um
Beschädigungen zu vermeiden. Bereits während der 5 Minuten heizt sich das in der Garten-
pumpe vorhandene Wasser auf. Wird die Druckseite geönet, so tritt heißes Wasser aus, Ver-
brühungs-/Verletzungsgefahr!
 • ÜberprüfenSiedasgesamteProduktvorjederInbetriebnahmeaufBeschädigungen,z.B.des
Gehäuses und des Netzkabels/Netzsteckers.
Falls Sie Beschädigungen feststellen, so darf das Produkt nicht in Betrieb genommen wer-
den.
Falls das Produkt bereits mit der Netzspannung verbunden ist, so schalten Sie die zugehörige
Netzsteckdose zuerst allpolig ab, indem Sie den Sicherungsautomat abschalten bzw. die Si-
cherung herausdrehen und anschließend den zugehörigen FI-Schutzschalter abschalten.
Ziehen Sie erst jetzt den Netzstecker der Gartenpumpe aus der Netzsteckdose. Das Produkt
darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
Führen Sie Reparaturen niemals selbst aus, überlassen Sie diese einem Fachmann!
 • Wennanzunehmenist,dasseingefahrloserBetriebnichtmehrmöglichist,soistdieGarten-
pumpe außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern, ziehen Sie
den Netzstecker aus der Netzsteckdose. Es ist anzunehmen, das ein gefahrloser Betrieb nicht
mehr möglich ist, wenn:
- die Gartenpumpe oder die Anschlussleitungen sichtbare Beschädigungen aufweisen
- die Gartenpumpe nicht mehr arbeitet
- die Gartenpumpe unter ungünstigen Verhältnissen transportiert oder gelagert wurde
- schwere Transportbeanspruchungen aufgetreten sind.
 • ZiehenSieimmerdenNetzsteckerausderNetzsteckdose,wennSiedasProduktnichtmehr
benutzen, wenn Störungen behoben werden sollen oder wenn eine Reinigung bzw. Wartung
durchgeführt werden soll.
 • ZiehenSiedenNetzsteckerniemalsamKabelausderSteckdose.ZiehenSiedenNetzstecker
immer an den seitlichen Griflächen aus der Netzsteckdose.
Fassen Sie den Netzstecker niemals mit feuchten oder nassen Händen an, Lebensgefahr durch
elektrischen Schlag!
 • Transportieren Sie das Produkt nur am Tragegri, jedoch niemals am Netzkabel oder
Schlauch.

8
 • WenndasProduktvoneinemkaltenineinenwarmenRaumgebrachtwird(z.B.beiTransport),
kann Kondenswasser entstehen. Dadurch besteht Lebensgefahr durch einen elektrischen
Schlag!
Lassen Sie deshalb das Produkt zuerst auf die Raum-/Umgebungstemperatur kommen, bevor
Sie es verwenden bzw. mit der Netzspannung verbinden. Dies kann u.U. mehrere Stunden dau-
ern.
6. Bedienelemente
1 Ansaugönung
2 Verschlusskappe für den darunter liegenden Wasserfilter
3 Auslassönung
4 Tragegri
5 Netzkabel mit IP44-Schutzkontakt-Netzstecker
6 Ein-/Ausschalter
7 Standfuß
8 Verschlusskappe zum Entleeren der Gartenpumpe
1
234
5
6
7
8

9
7. Platzierung der Gartenpumpe
• DieGartenpumpekannz.B.inderNäheeinesBrunnensaufIhremGrundstückodereinerRegenwasser-
zisterne montiert und betrieben werden.
• StellenSiedieGartenpumpeaufeineache,ebene,stabile,ausreichendgroßeFläche.SchützenSie
empfindliche Oberflächen mit einer geeigneten Unterlage vor Kratzspuren, Druckstellen und ggf. austre-
tendem Wasser.
Die Gartenpumpe muss immer auf der Unterseite stehend betrieben werden, aber niemals in anderen
Betriebslagen.
Platzieren Sie die Gartenpumpe niemals in oder unter Wasser, es besteht Lebensgefahr durch ei-
nen elektrischen Schlag!mungen geschützt ist. Platzieren Sie die Gartenpumpe niemals in einem
überschwemmungsgefährdeten Bereich.
• BeiAußentemperaturenbeibzw.unter0°CgefriertdasWasserinderGartenpumpe,dadurchwirdsie
zerstört.
Entleeren Sie die Gartenpumpe deshalb rechtzeitig. Entfernen Sie dazu alle Schläuche von der Garten-
pumpe und entleeren Sie die Gartenpumpe, indem Sie die Verschlusskappe auf der Unterseite heraus-
drehen. Lagern Sie die Gartenpumpe trocken und frostfrei ein (z.B. in einem Keller).
• Tragenbzw.bewegenSiedieGartenpumpeausschließlichüberdenstabilenTragegriaufderObersei-
te.
Die Gartenpumpe darf niemals über das Netzkabel oder einem der Schläuche festgehalten oder
transportiert werden! Dabei kann das Netzkabel beschädigt werden, es besteht Lebensgefahr
durch einen elektrischen Schlag!

10
8. Inbetriebnahme
• SchaltenSiedieGartenpumpeaus.
• KontrollierenSiedenZustanddesWasserltersundreinigenSieihnggf.untersauberem,kalten,ie-
ßendem Wasser. Setzen Sie dann den Wasserfilter wieder ein und drehen Sie die Verschlusskappe
fest.
• Fallsnochnichtgeschehen,schließenSiedenSaugschlauchanderAnsaugönungan.VerwendenSie
am Ende des Saugschlauchs einen Grobfilter und einen Rücklaufstopp.
Für einen leichteren und schnelleren Ansaugvorgang sollten Sie den Schlauch und die Garten-
pumpe selbst mit sauberem Wasser befüllen, dies gilt speziell bei größeren Ansaughöhen.
• SchließenSieanderAuslassönungz.B.IhrGartenbewässerungssysteman.
• SteckenSiedenNetzsteckerineineordnungsgemäßeSchutzkontakt-Netzsteckdose.
Der Netzstecker darf nur dann in die Netzsteckdose gesteckt werden, wenn er trocken ist. An-
dernfalls besteht Lebensgefahr durch einen elektrischen Schlag!
• SchaltenSiedieGartenpumpeein.DieGartenpumpebeginntjetztzuarbeiten.
Wenn der Saugschlauch und die Gartenpumpe wie oben beschrieben mit Wasser befüllt wurde, sollte
die Gartenpumpe nach einigen Sekunden Wasser an der Auslassseite fördern.
Önen Sie die angeschlossene Spritze, Brause, Gießstab oder Regner, so dass Luft entweichen und
Wasser gefördert werden kann.
• DurchdieFörderungvonWassererfolgtgleichzeitigeineKühlungderGartenpumpe.Trotzdemistdie
Gartenpumpe nicht für den Dauerbetrieb geeignet. Wir empfehlen Ihnen, die Gartenpumpe nach spätes-
tens 60 Minuten auszuschalten und vollständig abkühlen zu lassen, bevor sie wieder verwendet wird.
Wird kein Wasser gefördert, befindet sich noch Luft in der Gartenpumpe und im Schlauch. Wenn
nach einer Minute immer noch kein Wasser gefördert wird, so schalten Sie die Gartenpumpe
aus.
Setzen Sie am Ende des Saugschlauchs (der sich z.B. in einem Brunnen befindet) einen Rücklauf-
stopp ein. Gerade bei größeren Ansaughöhen erleichtert dies den Ansaugvorgang.
Befüllen Sie den Saugschlauch und die Gartenpumpe mit klarem Wasser und starten Sie den
Pumpvorgang erneut.

11
9. Außerbetriebnahme
Soll die Gartenpumpe vom Schlauch getrennt werden (z.B. für eine Reinigung, eine Wartung oder beim
Einlagern im Winter), so gehen Sie wie folgt vor:
• SchaltenSiedieGartenpumpeaus.TrennenSiedieGartenpumpevonderStromversorgung,ziehenSie
den Netzstecker aus der Netzsteckdose.
• TrennenSiedieangeschlossenenSchläuchevonderGartenpumpe.
• LassenSieRestwasserausderGartenpumpeherauslaufen,indemSiesieschräghalten.ZumEntleeren
entfernen Sie zusätzlich den Wasserfilter und önen Sie die Verschlusskappe auf der Unterseite der
Pumpe.
• TrocknenSiedieGartenpumpeunddasNetzkabelab.WickelnSiedanndasNetzkabelauf.
• ÜberwinternSiedieGartenpumpeineinemfrostsicherenundtrockenenRaum.
Denken Sie auch daran, die im Außenbereich verlegten Schläuche zu entleeren, um Frostschä-
den zu vermeiden; önen Sie evtl. angebrachte Wasserhähne.
• Tragenbzw.transportierenSiedieGartenpumpeausschließlichamTragegri.HaltenSiesieniemals
über den Schlauch oder gar über das Netzkabel fest.
• NachdemBetriebbzw.demEntleerenverbleibtggf.einegeringeRestmengeWasserinderGartenpum-
pe. Bei Einlagerung oder Transport in einem Fahrzeug ist deshalb eine geeignete Unterlage zu verwen-
den.
10. Wartung und Reinigung
Es sind keine für Sie zu wartenden Teile in der Gartenpumpe enthalten, önen oder zerlegen Sie sie des-
halb niemals. Eine Wartung oder Reparatur und ein damit verbundenes Önen der Gartenpumpe darf nur
von einem Fachmann oder einer Fachwerkstatt durchgeführt werden.
Vor einer Reinigung ist die Gartenpumpe auszuschalten und von der Netzspannung zu trennen, ziehen Sie
den Netzstecker aus der Netzsteckdose.
Zur Reinigung der Außenseite der Gartenpumpe genügt ein sauberes, weiches Tuch, das mit Wasser an-
gefeuchtet werden kann.
Zur Reinigung des Wasserfilters entfernen Sie die transparente Verschlusskappe des Wasserfilters; neh-
men Sie den Filter dann heraus (merken Sie sich die Orientierung). Spülen Sie den Wasserfilter mit klarem,
sauberen Wasser aus. Setzen Sie dann den Filter wieder ein und drehen Sie die Verschlusskappe fest.
Trocknen Sie die Gartenpumpe und das Netzkabel ab, bevor Sie sie aufbewahren.
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere
chemische Lösungen, da dadurch das Gehäuse angegrien oder gar die Funktion beeinträchtigt
werden kann.

12
11. Beseitigung von Störungen
Mit der Gartenpumpe haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wur-
de und betriebssicher ist. Dennoch kann es zu Problemen und Störungen kommen. Beachten Sie deshalb
folgende Informationen, wie Sie mögliche Störungen beheben können.
Gartenpumpe saugt nicht an
• ÖnenSieeinenevtl.vorhandenenAbsperrhahnaufderDruckseite,dadieLuftimSchlauchbzw.inder
Pumpe nicht entweichen kann.
• FüllenSieggf.WasserindenSaugschlauchunddieGartenpumpeein.
• ZiehenSiedenNetzsteckerkurzausderNetzsteckdoseundsteckenSieihnwiederein.
• VerwendenSieeinenRücklaufstoppamEndedesSaugschlauchs.
• DieWasserhöheistzugering,eswirdnurLuftangesaugt.
Gartenpumpe läuft nicht an bzw. bleibt bei Betrieb stehen
• IstdieGartenpumpeeingeschaltet?
• KontrollierenSiedieStromversorgungbzw.dieStromkreissicherungunddenFI-Schutzschalter.Hatder
FI-Schutzschalter ausgelöst, sollten Sie die Gartenpumpe von der Netzspannung trennen und auf Be-
schädigungen prüfen (z.B. Netzkabel/Gehäuse).
• DasPumpenradimInnerenderGartenpumpeistdurchSchmutzblockiert.TrennenSiedieGartenpumpe
von der Netzspannung, entfernen Sie die Schläuche sowie den Wasserfilter und spülen Sie das Innere
der Gartenpumpe und den Wasserfilter mit sauberem Wasser aus.
• DerÜbertemperaturschutzhatausgelöst.TrennenSiedieGartenpumpevonderNetzspannungundlas-
sen Sie die Gartenpumpe abkühlen (mindestens 30 Minuten). Beseitigen Sie die Ursache für die Auslö-
sung (z.B. Wassertemperatur zu hoch, Trockenlauf zu lang o.ä.).
Fördermenge wird geringer bzw. ist zu gering
• KontrollierenSiedenSaugschlauchbzw.dessenGroblteraufVerschmutzungen.
• ReinigenSiedenWasserlterderGartenpumpe.
• DieGartenpumpesaugtLuftan,dasichderSaugschlauchnichtimWasserbendet.
• PrüfenSiedieBefestigungdesSaugschlauchsanderGartenpumpe.
• PrüfenSiedenSaugschlauchaufUndichtigkeitenoderKnicke.
• DieFördermengenimmtprinzipbedingtab,jegrößerdieAnsaughöheunddieFörderhöheist.
• DerSchlauchdurchmesserdesSaugschlauchsistzugering.

13
12. Entsorgung
Elektronische und elektrische Produkte dürfen nicht in den Hausmüll.
Entsorgen Sie das unbrauchbar gewordene Produkt gemäß den geltenden gesetzlichen Bestim-
mungen.
13. Technische Daten
Betriebsspannung........................................230 V/AC, 50 Hz
Schutzklasse.................................................I
Schutzart .......................................................IPx4
Nennleistung (P1).........................................800 W
Ausgangsleistung (P2) ................................650 W
Selbstansaugend .........................................ja
Übertemperaturschutz................................ja
Trockenlaufschutz........................................nein
Anschlusskabel............................................H07RN-F, 3 x 1 mm², Länge ca. 2 m
Ansaughöhe..................................................max. 8 m
Förderhöhe....................................................max. 38 m
Fördermenge.................................................max. 3300 l/h (abhängig von der Förderhöhe)
Fördermittel...................................................Klares, sauberes Süßwasser
Fördermitteltemperatur...............................max. +35 °C
Anschlussgewinde ......................................30,3 mm (1“) IG
Abmessungen (L x B x H)............................425 x 227 x 265 mm
Gewicht..........................................................ca. 7,44 kg (incl. Kabel)

14
Table of Contents
Page
1. Introduction..........................................................................................................................................................15
2. Scope of Delivery................................................................................................................................................15
3. Explanation of Symbols......................................................................................................................................16
4. Intended Use........................................................................................................................................................16
5. Safety Information ..............................................................................................................................................17
a) General Information.....................................................................................................................................17
b) Site of setup, connection ............................................................................................................................17
c) Operation .......................................................................................................................................................18
6. Control Elements.................................................................................................................................................20
7. Placement of the Garden Pump........................................................................................................................21
8. Commissioning ....................................................................................................................................................22
9. Decommissioning................................................................................................................................................23
10. Maintenance and Cleaning...............................................................................................................................23
11. Troubleshooting...................................................................................................................................................24
12. Disposal................................................................................................................................................................25
13. Technical Data.....................................................................................................................................................25
(

15
1. Introduction
Dear Customer,
thank you for purchasing this product.
This product complies with the statutory national and European requirements.
To maintain this status and to ensure safe operation, you as the user must observe these operating inst-
ructions!
These operating instructions are part of this product. They contain important notes on commis-
sioning and handling. Also consider this if you pass on the product to any third party. Therefore,
retain these operating instructions for reference.
All company names and product names are trademarks of their respective owners. All rights reserved.
If there are any technical questions, contact:
Germany: Tel. no.: +49 9604 / 40 88 80
Fax. no.: +49 9604 / 40 88 48
E-mail: [email protected]
Mon. to Thur. 8.00am to 4.30pm, Fri. 8.00am to 2.00pm
2. Scope of Delivery
• Gardenpump
• Operatinginstructions

16
3. Explanation of Symbols
The symbol with a lightning bolt in a triangle is used where there is a health hazard, e.g. from
electric shock.
An exclamation mark in a triangle indicates important notes in these operating instructions that
must be strictly observed.
The „arrow“ symbol indicates that special advice and notes on operation are provided here.
4. Intended Use
The garden pump is intended for private use, e.g. in a hobby garden. The product is not intended for opera-
tion of irrigation or irrigation systems in commerce, industry or public areas (e.g. garden facilities).
Only clear, clean fresh water is admissible as conveyed liquid. The conveyed liquid must not be hotter than
+35 °C.
The garden pump is used, e.g., for water supply of suitable devices in the garden via a house well (ground
water) or recirculate/drain containers (rain water cistern).
The garden pump can be switched on or o via a switch at its side.
An installed filter protects the watering devices connected to the garden pump (e.g. sprays, showers,
watering rods, sprinklers) from clogging.
These operating instructions must be passed on to any person who uses the garden pump. The garden
pump must only be used if these operating instructions have been read and understood. The safety notes
and all other information in these operating instructions always have to be observed.
Any use other than that described above can damage the product and may involve additional risks such as
short circuit, fire, electric shock, etc. No part of this product must be modified or converted!
This product complies with the statutory national and European requirements. All company names and
product names are trademarks of their respective owners. All rights reserved.

17
5. Safety Information
The guarantee/warranty will expire if damage is incurred resulting from non-compliance with
these operating instructions. We do not assume any liability for consequential damage!
Nor do we assume any liability for damage to property or personal injury caused by improper
use or failure to observe the safety information. The warranty/guarantee will expire in such
cases!
a) General Information
 • Forsafetyandlicensing(CE)reasons,unauthorisedconversionand/ormodicationstothe
product are not permitted. Furthermore, this will render the guarantee/warranty void!
 • Theproductisnotatoy.Childrencannotjudgethedangersinvolvedwhenhandlingelectrical
devices.
 • TheproductcorrespondstoprotectiontypeIPx4.
 • The product is designed according to protection class I. Only a proper protective contact
mains socket of the public mains must be used as a voltage source (for the operating voltage
of the garden pump, see chapter „Technical Data“).
 • Donotleavethepackagingmateriallyingaroundcarelesslyasitcanbecomeadangeroustoy
for children.
 • Handletheproductwithcare.Itcanbedamagedbyimpact,blowsorwhendroppedevenfrom
a low height.
b) Site of Setup, Connection
 • Operatetheproductinawaythatitisoutofreachofchildren.
 • Usingtheproductclosetogardenponds,wells,swimmingpools,fountains,etc.isonlypermis-
sible if the product is operated by a leakage current protection switch (FI-protection switch)
with a nominal error current of <=30 mA).
If persons are present in a pool, swimming pond or garden pond, the garden pump must not be
operated with the water in it.
In Austria, the product must only be installed and operated close to swimming pools and gar-
den ponds if a suitable ÖVE-tested safety separating transformer is switched in front of it in
addition to the leakage current protection switch.
 • Theremustnotbeanyambiencetemperaturesaroundorbelowfreezing(<0°C)attheopera-
ting site. The water in the garden pump would freeze and the higher volume of ice destroy the
garden pump. Store the product dry and protected from frost in winter.
 • Ifyouareusinganextensioncordorifplacementofcablestothegardenpumpisrequired,
these cables must not have a cross section of less than the garden pump‘s. Only use extension
lines with protective ground that are suitable for outdoor use.
 • Protectthemainslineofthegardenpumpagainstcold/heat,oil/gasolineandsharpedges;do
not step on the mains line, do not drive on it (e.g. wheelbarrow, bicycle, car). Do not bend the
mainslineanddonotplaceanyobjectsonit.

18
 • Ensurethatelectricalplugconnectionsareinooding-safeareas;otherwise,thereisadanger
to life from electric shock! If required, use suitable protective housings for the plug connec-
tions.
 • Protectthemainsplugfromwetness!Nevertouchthemainsplugwithwethands!Thereis
danger to life from electric shock!
 • Themainscableormainsplugmustnotbecuto.
c) Operation
 • Theproductmustnotbeoperatedbychildrenorteens.Thisalsoappliesregardingpersons
who are not familiar with these operating instructions. Persons with limited physical or mental
capacities must only use the product if supervised and instructed by a person responsible for
them.
 • Onlyclear,cleanfreshwaterwithatemperatureofnomorethan+35°Cmustbeconveyed.
The installed filter is used to filter out dirt particles so that watering devices connected to the
gardenpump(e.g.sprays,showers,wateringrods,sprinklers)willnotclog.However,thelter
is not suitable for filtering dirt water for use in the garden!
  Useacoarselterattheendofthesuctionhose;abackowstopisalsorecommended.
 • Theproductisnotsuitableforconveyingpotablewater.
 • Theproductisnotsuitable forconveying corrosive/caustic,ammableorexplosiveliquids
(e.g. gasoline, fuel oil, nitro diluent), grease, oils, salt water or sewage from toilets.
 • Themains socket towhich thegardenpump isconnected must beeasily accessible. The
mains cable must point downwards from the mains socket so that the water running back at
the cable cannot enter the mains socket.
 • Putupthegardenpumpinaat,level,stableandsucientlysizedarea.Protectsensitive
surfaces from scratches, pressure points and any escaping water with a suitable pad.
The garden pump always must be operated standing on the bottom, and never in any other
operating positions.
 • Theproductisnotprotectedagainstrunningdry.
 •Theproductmustnotbeoperatedunsupervised.
 • Theproductmustnotworkinpermanentoperation.
 • Nopersonsmustbepresentintheconveyedmediumduringoperation.
 • Theproductmustnotbeoperatedinorclosetoexplosiveliquidsorgases;thereisadangerof
explosion!
 • Consequentialdamagecausedbymalfunctionorinterferenceatthegardenpumpmustbe
prevented by suitable measures (e.g. water level indicator, sensors, alarm devices, backup
pump, etc.).
 • Theproductisonlysuitableforuseintemperate,nottropical,climates.

19
 • Donotshutotheoutletsideofthegardenpumpwhenitisinoperation.
Use, e.g., a corresponding pressure switch to switch o power supply to the garden pump in
time.
The garden pump pressure must not work against the closed pressure side for more than 5
minutes to prevent damage. The water present in the garden pump will heat up even during
these5minutes.Whenthepressuresideisopened,hotwaterwillescape;dangerofscalding/
injury!
 • Checktheentireproductfordamagebeforeanycommissioning,e.g.damagetothecasingand
mains cable/plug.
If you find any damage, the product must not be used.
If the product is already connected to the mains voltage, first switch o all contacts of the
associatedmainssocketbydeactivatingthecircuitbreakerorturningoutfuse;thenswitcho
the associated FI protection switch.
Only now unplug the garden pump mains plug from the mains socket. Do not operate the pro-
duct anymore afterwards, but take it to a specialist workshop.
Never perform any repairs on your own. Always leave them to a specialist!
 • Ifyouhavereasontobelievethatthegardenpumpcannolongerbeoperatedsafely,discon-
nectitimmediatelyandmakesureitisnotunintentionallyoperated;pullthemainsplugfrom
the socket. It can be assumed that safe operation is no longer possible if:
- the garden pump or connection lines show visible damage
- the garden pump no longer works
  - thegardenpumphasbeentransportedorstoredunderdicultcircumstances
  - ifitwassubjectedtoheavystressduringtransport.
 • Alwaysdisconnectthemainsplugfromthemainssocketwhenyouarenolongerusingthe
product, for troubleshooting or for cleaning/maintenance.
 • Neverpullthemainsplugfromthemainssocketbypullingthecable.Alwayspullthemains
plug from the mains socket by the lateral grip areas.
  Nevertouchthemainsplugwithwetordamphands;dangertolifefromelectricshock!
 • Onlytransporttheproductatthecarryhandlebutneveratthemainscableorhose.
 • Iftheproductisbroughtfromacoldintoawarmroom(e.g.intransport),itispossiblethat
condensation develops. This causes danger to life from electric shock!
Therefore, you should allow the product to warm up to room/ambience temperature before
using it or connecting it to the mains voltage. This may take several hours.

20
6. Control Elements
1 Intake opening
2 Closure cap for the water filter below
3 Outlet opening
4 Carrying handle
5 Mains cable with IP44 protective contact mains plug
6 On/o switch
7 Standing foot
8 Closure cap to empty the garden pump
1
234
5
6
7
8
