Renkforce 2302384 User manual

Bedienungsanleitung
Schmutzwasserpumpe
Best.-Nr. 2302384 (8000 l/h)
Best.-Nr. 2302385 (10000 l/h) Seite 2 - 13
Operating Instructions
Waste Water Pump
Item no. 2302384 (8000 l/h)
Item no. 2302385 (10000 l/h) Page 14 - 25

2
Inhaltsverzeichnis
Seite
1. Einführung ...........................................................................................................................................................3
2. Symbol-Erklärung ................................................................................................................................................3
3. Bestimmungsgemäße Verwendung.....................................................................................................................4
4. Lieferumfang........................................................................................................................................................4
5. Sicherheitshinweise.............................................................................................................................................5
a) Spezielle Warnhinweise.................................................................................................................................5
b) Allgemein.......................................................................................................................................................5
c) Aufstellort, Anschluss ....................................................................................................................................6
d) Betrieb ...........................................................................................................................................................6

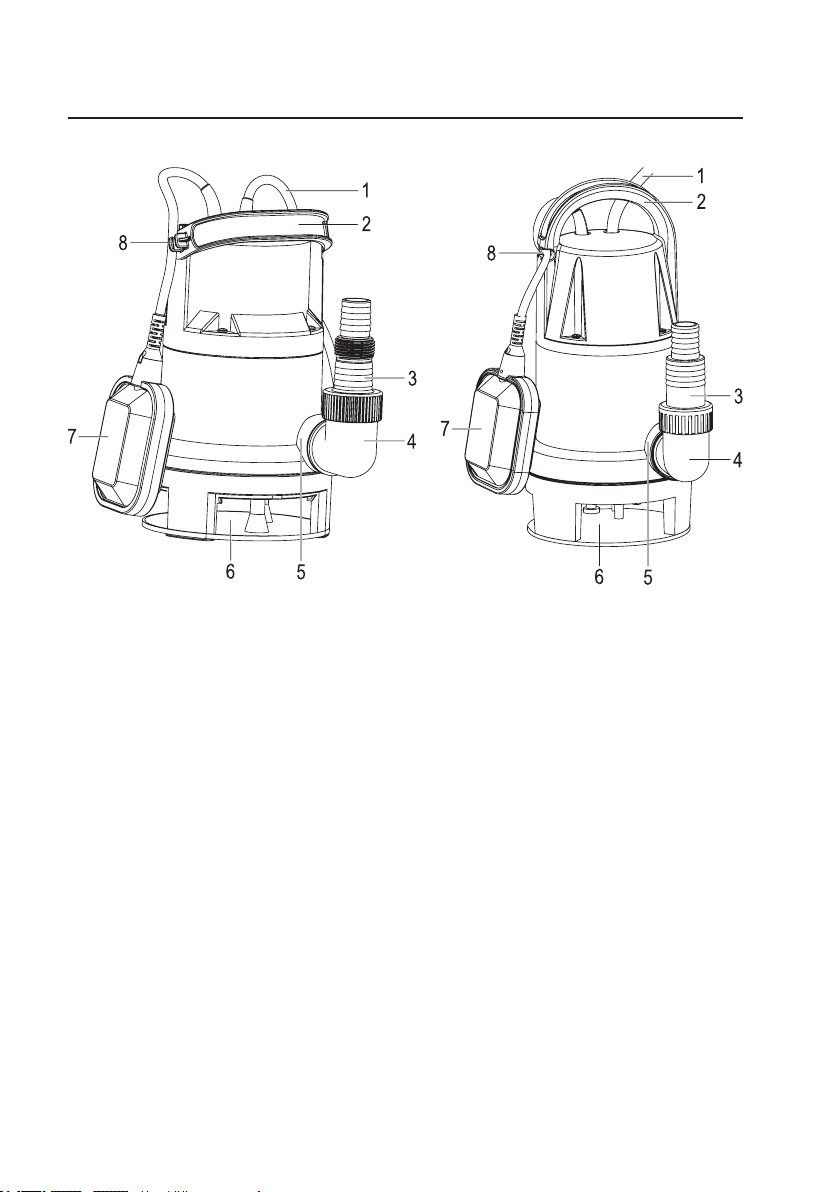

6. Bedienelemente...................................................................................................................................................9
7. Platzierung der Schmutzwasserpumpe .............................................................................................................10
8. Inbetriebnahme..................................................................................................................................................10
9. Außerbetriebnahme........................................................................................................................................... 11
10. Wartung und Reinigung..................................................................................................................................... 11
11. Beseitigung von Störungen................................................................................................................................12
12. Entsorgung ........................................................................................................................................................13
13. Technische Daten ..............................................................................................................................................13

3
1. Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese
Bedienungsanleitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme
und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie
deshalb diese Bedienungsanleitung zum Nachlesen auf!
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: www.conrad.de
Österreich: www.conrad.at
Schweiz: www.conrad.ch
2. Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch
einen elektrischen Schlag.
Das Symbol mit demAusrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung
hin, die unbedingt zu beachten sind.
 DasPfeil-Symbolistzunden,wennIhnenbesondereTippsundHinweisezurBedienunggegebenwerden
sollen.

4
3. Bestimmungsgemäße Verwendung
Die Schmutzwasserpumpe ist für die private Benutzung z.B. im Hobbygarten bestimmt. Das Produkt ist nicht für den
Betrieb von Bewässerungen bzw. Bewässerungssystemen in Gewerben, Industrie oder öffentlichen Bereichen (z.B.
Gartenanlagen) geeignet.
AlsFörderüssigkeitistsauberesundverschmutztesSüßwasserzulässig(Korngrößebis35mm).DieTemperaturder
Förderüssigkeitdarfmaximal+35°Cbetragen.
Die Schmutzwasserpumpe dient z.B. zum Umpumpen/Auspumpen von Behältern (Regenwasser-Zisterne), zur Was-
serversorgung von dazu geeigneten Geräten im Garten über einen Hausbrunnen (Grundwasser) oder zum Abpum-
pen von Wasser z.B. aus einem Schwimmbecken. Die Schmutzwasserpumpe ist auch geeignet zum Entwässern bei
Überschwemmungen oder zur zeitlich begrenzten Wasserumwälzung von Teichen.
EinexternerSchwimmerschalteraktiviertdieSchmutzwasserpumpeautomatischbeisteigendemWasserstand.Der
Schwimmerschalter kann jedoch bei Nichtgebrauch auch seitlich an der Schmutzwasserpumpe befestigt werden.
Diese Bedienungsanleitung muss an jede Person weitergegeben werden, die die Schmutzwasserpumpe benutzt. Die
Schmutzwasserpumpe darf erst dann verwendet werden, wenn diese Bedienungsanleitung durchgelesen und ver-
standen wurde. Die Sicherheitshinweise und alle anderen Informationen dieser Bedienungsanleitung sind unbedingt
zu beachten.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, darüber hinaus ist dies
mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc., verbunden. Das gesamte Produkt darf nicht
geändert bzw. umgebaut werden!
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen
und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
4. Lieferumfang
• Schmutzwasserpumpe
• L-förmiges Rohrstück
• Schlauchanschluss
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter
oderscannenSiedenabgebildetenQR-Code.BefolgenSiedieAnweisungenaufderWebseite.

5
5. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die
Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der
Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt
die Gewährleistung/Garantie!
a) Spezielle Warnhinweise
•Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich
Kinder) mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen
benutzt zu werden, es sei denn, sie werden durch eine für ihre
Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr
Anweisungen, wie das Produkt zu benutzen ist.
•Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht
mit dem Produkt spielen.
b) Allgemein
• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Pro-
dukts nicht gestattet. Außerdem erlischt dadurch die Gewährleistung/Garantie!
• Das Produkt ist kein Spielzeug. Kinder können die Gefahren, die im Umgang mit elektrischen Geräten
bestehen, nicht einschätzen.
• Das Produkt entspricht der Schutzart IPX8.
• Das Produkt ist in Schutzklasse I aufgebaut. Als Spannungsquelle darf nur eine ordnungsgemäße
Schutzkontakt-Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden (Betriebsspan-
nung der Schmutzwasserpumpe siehe Kapitel „Technische Daten“).
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem gefährli-
chen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer
Höhe wird es beschädigt.

6
c) Aufstellort, Anschluss
• Montieren bzw. betreiben Sie das Produkt so, dass es nicht von Kindern erreicht werden kann.
• Der Einsatz des Produkts in oder in der Nähe von Gartenteichen, Brunnen, Schwimmbecken, Spring-
brunnen o.ä. ist nur zulässig, wenn das Produkt über einen Fehlerstromschutzschalter (FI-Schutzschal-
ter) mit einem Nennfehlerstrom von <=30 mA betrieben wird.
WennsichPersonenineinemSchwimmbecken,SchwimmteichoderGartenteichbenden,sodarfdas
Produkt darin nicht betrieben werden.
In Österreich darf das Produkt in oder in der Nähe von Schwimmbecken und Gartenteichen nur dann
betrieben werden, wenn zusätzlich zum Fehlerstromschutzschalter ein geeigneter ÖVE-geprüfter Si-
cherheits-Trenntransformator vorgeschaltet wird.
• AmBetriebsortdürfenkeineUmgebungstemperaturenumbzw.unterdemGefrierpunkt(<0°C)auftre-
ten. Dabei gefriert das Wasser in der Schmutzwasserpumpe; das höhere Volumen von Eis zerstört die
Schmutzwasserpumpe. Lagern Sie das Produkt im Winter trocken und frostfrei ein.
• Falls Sie eine Verlängerungsleitung verwenden oder wenn die Verlegung von Kabeln bis zur Schmutz-
wasserpumpe erforderlich ist, so dürfen diese keinen geringeren Querschnitt haben als die Schmutz-
wasserpumpe selbst. Verwenden Sie ausschließlich Verlängerungsleitungen mit Schutzkontakt, die für
den Betrieb im Außenbereich geeignet sind.
• Schützen Sie das Netzkabel der Schmutzwasserpumpe vor Kälte/Hitze, Öl/Benzin und scharfen Kanten;
treten Sie nicht auf das Netzkabel, befahren Sie es nicht (z.B. Gartenkarre, Fahrrad, Auto). Knicken Sie
das Netzkabel niemals, stellen Sie keine Gegenstände darauf ab.
• AchtenSiedarauf,dass sichelektrische Steckverbindungenim überutungssicheren Bereich ben-
den, andernfalls besteht Lebensgefahr durch einen elektrischen Schlag! Verwenden Sie ggf. geeignete
Schutzgehäuse für die Steckverbindungen.
• Schützen Sie den Netzstecker vor Nässe! Fassen Sie den Netzstecker niemals mit nassen Händen an!
Es besteht Lebensgefahr durch einen elektrischen Schlag!
• Das Netzkabel bzw. der Netzstecker darf nicht abgeschnitten werden.
d) Betrieb
• AlsFörderüssigkeitistnurSüßwassermiteinerTemperaturvonmaximal+35°Czulässig.
• Beim Pumpen von verschmutztem Wasser sind Verunreinigungen bis zu einer Korngröße von 35 mm
zulässig. Achten Sie darauf, dass der Durchmesser des verwendeten Schlauchs und die erforderlichen
Anschlüsse für solche Verschmutzungen ausgelegt sind.
• Das Produkt ist nicht geeignet zur Förderung von Trinkwasser.
• DasProduktistnichtgeeignetzurFörderungvonkorrosiven/ätzenden,brennbarenoderexplosiven
Flüssigkeiten (z.B. Benzin, Heizöl, Nitroverdünnung), Fetten, Ölen, Salzwasser oder Abwasser aus To-
ilettenanlagen.
• Die Netzsteckdose, an der die Schmutzwasserpumpe angeschlossen wird, muss leicht zugänglich sein.
Das Netzkabel muss von der Netzsteckdose weg nach unten zeigen, damit am Kabel zurücklaufendes
Wasser nicht in die Netzsteckdose eindringen kann.

7
• Wenn die Schmutzwasserpumpe z.B. in einem Brunnenschacht betrieben werden soll, so ist eine ge-
eignete Befestigung erforderlich, z.B. ein Seil. Das Seil muss aus Sicherheitsgründen mindestens das
3fache Gewicht der Schmutzwasserpumpe halten können. Befestigen Sie die Schmutzwasserpumpe
niemals über das Netzkabel der Schmutzwasserpumpe, verwenden Sie das Netzkabel auch niemals
zum Tragen, Festhalten oder Eintauchen der Schmutzwasserpumpe!
• Das Produkt ist nicht geschützt gegen Trockenlauf.
• Das Produkt darf nicht unbeaufsichtigt betrieben werden.
• Das Produkt darf nicht im Dauerbetrieb arbeiten.
• Im Fördermedium dürfen sich während des Betriebs keine Personen aufhalten.
• DasProduktdarfnichtinoderinderNähevonexplosivenFlüssigkeitenoderGasenbenutztwerden,
esbestehtExplosionsgefahr!
• Folgeschäden, die durch eine Fehlfunktion oder Störung an der Schmutzwasserpumpe auftreten kön-
nen, müssen durch geeignete Maßnahmen verhindert werden (z.B. Wasserstandsmelder, Sensoren,
Alarmgeräte, Reservepumpe o.ä.).
• Betreiben Sie das Produkt nur in gemäßigtem Klima, nicht in tropischem Klima.
• Sperren Sie die Auslassseite der Schmutzwasserpumpe nicht ab, wenn sie in Betrieb ist.
Verwenden Sie z.B. einen entsprechenden Druckschalter, der die Stromversorgung der Schmutzwas-
serpumpe rechtzeitig abschaltet.
Die Schmutzwasserpumpe darf höchstens 5 Minuten gegen die geschlossene Druckseite arbeiten, um
Beschädigungen zu vermeiden. Bereits während der 5 Minuten heizt sich das in der Schmutzwasser-
pumpe vorhandene Wasser auf. Wird die Druckseite geöffnet, so tritt heißes Wasser aus, Verbrühungs-/
Verletzungsgefahr!
• Stellen Sie das Produkt mit den Ansaugöffnungen nicht direkt in schlammigen, sandigen oder steinigen
Boden z.B. eines Gartenteichs. Verwenden Sie beispielsweise eine Steinplatte als Unterlage. Andern-
falls könnten die Ansaugöffnungen bereits nach kurzer Zeit ganz oder teilweise blockiert werden!
AußerdemführenSand,SteinchenoderandereharteGegenständeinderFörderüssigkeitzuerhöhtem
Verschleiß und zu einer Leistungsverringerung der Schmutzwasserpumpe.
• Überprüfen Sie das gesamte Produkt vor jeder Inbetriebnahme auf Beschädigungen, z.B. des Gehäu-
ses und des Netzkabels/Netzsteckers.
Falls Sie Beschädigungen feststellen, so darf das Produkt nicht in Betrieb genommen werden.
Falls das Produkt bereits mit der Netzspannung verbunden ist, so schalten Sie die zugehörige Netz-
steckdose zuerst allpolig ab, indem Sie den Sicherungsautomat abschalten bzw. die Sicherung heraus-
drehen und anschließend den zugehörigen FI-Schutzschalter abschalten.
Ziehen Sie erst jetzt den Netzstecker der Schmutzwasserpumpe aus der Netzsteckdose. Das Produkt
darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
Führen Sie Reparaturen niemals selbst aus, überlassen Sie diese einem Fachmann!

8
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist die Schmutzwas-
serpumpe außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern, ziehen Sie den
Netzstecker aus der Netzsteckdose. Es ist anzunehmen, das ein gefahrloser Betrieb nicht mehr möglich
ist, wenn:
- die Schmutzwasserpumpe oder die Anschlussleitungen sichtbare Beschädigungen aufweisen
- die Schmutzwasserpumpe nicht mehr arbeitet
- die Schmutzwasserpumpe unter ungünstigen Verhältnissen transportiert oder gelagert wurde
- schwere Transportbeanspruchungen aufgetreten sind.
• Ziehen Sie immer den Netzstecker aus der Netzsteckdose, wenn Sie das Produkt nicht mehr benutzen,
wenn Störungen behoben werden sollen oder wenn eine Reinigung bzw. Wartung durchgeführt werden
soll.
• Ziehen Sie den Netzstecker niemals am Kabel aus der Steckdose. Ziehen Sie den Netzstecker immer
andenseitlichenGriffächenausderNetzsteckdose.
Fassen Sie den Netzstecker niemals mit feuchten oder nassen Händen an, Lebensgefahr durch elekt-
rischen Schlag!
• Transportieren Sie das Produkt nur am Tragegriff, jedoch niemals am Netzkabel.
• Wenn das Produkt von einem kalten in einen warmen Raum gebracht wird (z.B. bei Transport), kann
Kondenswasser entstehen. Dadurch besteht Lebensgefahr durch einen elektrischen Schlag!
Lassen Sie deshalb das Produkt zuerst auf die Raum-/Umgebungstemperatur kommen, bevor Sie es
verwenden bzw. mit der Netzspannung verbinden. Dies kann u.U. mehrere Stunden dauern.

9
6. Bedienelemente
Best.-Nr. 2302384 Best.-Nr. 2302385
1 Netzkabel mit IP44-Schutzkontakt-Netzstecker
2 Tragegriff (auch geeignet zur Befestigung eines Seils zum Eintauchen der Schmutzwasserpumpe)
3 Schlauchanschluss (kürzbar, abhängig vom verwendeten Schlauchdurchmesser)
4 L-förmiges Rohrstück
5 Auslassöffnung
6 Ansaugöffnungen
7 Schwimmerschalter
8 Kabelhalterung für das Kabel des Schwimmerschalters

10
7. Platzierung der Schmutzwasserpumpe
• Befestigen Sie am Tragegriff (2) ein ausreichend starkes, wasserfestes Seil, um die Schmutzwasserpumpe z.B. in
den Brunnen abzusenken.
Die Schmutzwasserpumpe darf niemals über das Netzkabel oder den Schwimmerschalter gehalten oder
befestigt werden! Dabei kann das Netzkabel beschädigt werden, es besteht Lebensgefahr durch einen
elektrischen Schlag! Die Schmutzwasserpumpe darf auch nicht über den Schlauch befestigt werden.
FixierenSiedasSeilaneinergeeignetenHalterung.
• Um den von Ihnen verwendeten Schlauch mit der Schmutzwasserpumpe zu verbinden, können Sie das mitgelie-
ferte L-förmige Rohrstück (4) und den Schlauchanschluss (3) nutzen.
Achten Sie darauf, dass der Durchmesser des verwendeten Schlauchs und die erforderlichen Anschlüsse
für solche Verschmutzungen ausgelegt sind.
• AnderSeitedesTragegriffs(2)bendetsicheineKabelhalterung(8).DiesedientzurFixierungdesKabelszum
Schwimmerschalter.
Jenachdem,anwelcherPositiondasKabeldesSchwimmerschaltersxiertwird,ergibtsichspäterdieentspre-
chende Einschalt- bzw. Ausschalt-Wasserhöhe.
Stellen Sie die für Ihren Anwendungsort richtige Kabellänge ein, so dass der Schwimmerschalter die Schmutzwas-
serpumpe wie gewünscht ein- bzw. ausschaltet.
8. Inbetriebnahme
• Nachdem Sie die Schmutzwasserpumpe an einem Seil in den Brunnen o.ä. abgesenkt und das Seil entsprechend
befestigt haben, stecken Sie den Netzstecker in eine ordnungsgemäße Schutzkontakt-Netzsteckdose. Für den
Betrieb im Außenbereich muss es sich um eine IP44-Steckdose handeln.
Der Netzstecker darf nur dann in die Netzsteckdose gesteckt werden, wenn er trocken ist. Andernfalls
besteht Lebensgefahr durch einen elektrischen Schlag!
• Wenn der Schwimmerschalter richtig positioniert ist, schaltet die Schmutzwasserpumpe ein und beginnt, Wasser
anzusaugen und über die Austrittsöffnung zu fördern.
WirdkeinWassergefördert,bendetsichnochLuftinderSchmutzwasserpumpeundimSchlauch.Ggf.können
Sie den Ansaugvorgang beschleunigen, wenn Sie die Schmutzwasserpumpe etwas hin und her bewegen oder den
Netzstecker ein-/ausstecken.
• Die Schmutzwasserpumpe schaltet sich automatisch ab, wenn der Schwimmerschalter nach unten sinkt.
Die Schmutzwasserpumpe kann auch manuell betrieben werden, indem der Schwimmerschalter entspre-
chendanderKabelhalterungderSchmutzwasserpumpexiertwirdoderindemeraneinerhöherenPosi-
tion platziert wird.
Die Schmutzwasserpumpe darf hier aber nicht unbeaufsichtigt betrieben werden, da die Schmutzwasser-
pumpe bei fehlendem Wasser nicht abschaltet und dadurch beschädigt wird.

11
9. Außerbetriebnahme
Soll die Schmutzwasserpumpe vom Schlauch getrennt werden (z.B. für eine Reinigung, eine Wartung oder beim
Einlagern im Winter), so gehen Sie wie folgt vor:
• Trennen Sie die Schmutzwasserpumpe von der Stromversorgung, ziehen Sie den Netzstecker aus der Netzsteck-
dose.
• Ziehen Sie die Schmutzwasserpumpe am Befestigungsseil bzw. am Tragegriff aus dem Wasser.
Die Schmutzwasserpumpe darf niemals über das Netzkabel, den Schwimmerschalter oder den Schlauch
herausgezogen werden! Dabei kann das Netzkabel beschädigt werden, es besteht Lebensgefahr durch
einen elektrischen Schlag!
• Trennen Sie den Schlauch von der Schmutzwasserpumpe.
• Lassen Sie Restwasser aus der Schmutzwasserpumpe herauslaufen, indem Sie sie schräg halten.
• Trocknen Sie die Schmutzwasserpumpe und das Netzkabel ab. Wickeln Sie dann das Netzkabel auf.
• Überwintern Sie die Schmutzwasserpumpe in einem frostsicheren und trockenen Raum.
Denken Sie auch daran, die im Außenbereich verlegten Schläuche zu entleeren, um Frostschäden zu
vermeiden; öffnen Sie evtl. angebrachte Wasserhähne.
• Tragen bzw. transportieren Sie die Schmutzwasserpumpe ausschließlich am Tragegriff. Halten Sie sie niemals über
den Schlauch oder gar über das Netzkabel fest.
• Nach dem Betrieb bzw. dem Entleeren verbleibt ggf. eine geringe Restmenge Wasser in der Schmutzwasserpum-
pe. Bei Einlagerung oder Transport in einem Fahrzeug ist deshalb eine geeignete Unterlage zu verwenden.
10. Wartung und Reinigung
Es sind keine für Sie zu wartenden Teile in der Schmutzwasserpumpe enthalten, öffnen oder zerlegen Sie sie deshalb
niemals. Eine Wartung oder Reparatur und ein damit verbundenes Öffnen der Schmutzwasserpumpe darf nur von
einem Fachmann oder einer Fachwerkstatt durchgeführt werden.
Vor einer Reinigung ist die Schmutzwasserpumpe von der Netzspannung zu trennen, ziehen Sie den Netzstecker
aus der Netzsteckdose.
Zur Reinigung der Außenseite der Schmutzwasserpumpe genügt ein sauberes, weiches Tuch. Spülen Sie die Außen-
seite ggf. mit klarem Wasser ab.
Evtl. Verschmutzungen der Ansaugöffnungen können unter ießendem Wasser (z.B. Gartenschlauch) entfernt
werden.DasSchmutzwasserpumpeninnerekannebenfallsmitießendemWasserausgespültwerden,indemder
Schlauch und ein evtl. vorhandenes Anschlussstück entfernt wird.
Trocknen Sie die Schmutzwasserpumpe und das Netzkabel ab, bevor Sie sie aufbewahren.
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische
Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

12
11. Beseitigung von Störungen
Mit der Schmutzwasserpumpe haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde
und betriebssicher ist. Dennoch kann es zu Problemen und Störungen kommen. Beachten Sie deshalb folgende
Informationen, wie Sie mögliche Störungen beheben können.
Schmutzwasserpumpe saugt nicht an
• Öffnen Sie einen evtl. vorhandenen Absperrhahn auf der Druckseite, da die Luft im Schlauch bzw. in der Pumpe
nicht entweichen kann. Bewegen Sie die Pumpe etwas hin und her. Füllen Sie ggf. Wasser in den Schlauch ein.
Ziehen Sie den Netzstecker kurz aus der Netzsteckdose und stecken Sie ihn wieder ein.
• Reinigen Sie die Ansaugöffnungen (vorher Schmutzwasserpumpe von der Netzspannung trennen!).
• Die Wasserhöhe ist zu gering, es wird nur Luft angesaugt.
• Schmutzwasserpumpe läuft nicht an bzw. bleibt bei Betrieb stehen
• Kontrollieren Sie die Stromversorgung bzw. die Stromkreissicherung und den FI-Schutzschalter. Hat der FI-Schutz-
schalter ausgelöst, sollten Sie die Schmutzwasserpumpe von der Netzspannung trennen und auf Beschädigungen
prüfen (z.B. Netzkabel).
• Das Pumpenrad im Inneren der Schmutzwasserpumpe ist durch Schmutz blockiert. Trennen Sie die Schmutzwas-
serpumpe von der Netzspannung, entfernen Sie den Schlauch und spülen Sie das Innere der Schmutzwasserpum-
pe mit Wasser aus.
• Der Schwimmerschalter ist nicht richtig positioniert.
• Der Übertemperaturschutz hat ausgelöst. Trennen Sie die Schmutzwasserpumpe von der Netzspannung und las-
sen Sie die Schmutzwasserpumpe abkühlen (mindestens 30 Minuten). Beseitigen Sie die Ursache für die Auslö-
sung (z.B. Wassertemperatur zu hoch, Trockenlauf zu lang o.ä.).
Fördermenge wird geringer bzw. ist zu gering
• Kontrollieren Sie die Ansaugöffnungen auf Verschmutzungen.
• DieSchmutzwasserpumpesaugtLuftan,dasichdieAnsaugöffnungennichtmehrkomplettunterWasserbenden.
• Prüfen Sie die Befestigung des Schlauchs an der Schmutzwasserpumpe.
• Prüfen Sie den Schlauch auf Undichtigkeiten oder Knicke.
• Die Fördermenge nimmt prinzipbedingt ab, je größer die Förderhöhe ist.
• Der Schlauchdurchmesser ist zu gering, der Schlauch ist durch Schmutz verstopft.
Schwimmerschalter löst nicht aus bzw. schaltet nicht ab
• Der Schwimmerschalter ist nicht richtig positioniert.
• Befestigen Sie das Kabel zum Schwimmerschalter seitlich an der Kabelhalterung, so dass der Schwimmerschalter
bei Erreichen eines niedrigen Wasserstands in z.B. einer Zisterne richtig abschaltet.

13
12. Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am
Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.
13. Technische Daten
Best.-Nr. 2302384 2302385
Betriebsspannung 230V/AC,50Hz
Schutzklasse I
Schutzart IPX8
Nennleistung (P1) 400 W 550 W
Selbstansaugend ja
Übertemperaturschutz ja
Trockenlaufschutz nein
Anschlusskabel H05RN-F, 3G0,75 mm²,
Länge ca. 10 m
H05RN-F, 3G1,0 mm²,
Länge ca. 10 m
Eintauchtiefe max.7m
Förderhöhe max.5m max.7m
Fördermenge (abhängig von der Förderhöhe) max.8000l/h max.10000l/h
Fördermittel Süßwasser
Korngröße/Schmutz max.35mm
Fördermitteltemperatur max.+35°C
Schlauchanschluss G1“, G1-1/2“
Abmessungen(LxBxH) 160x170x320mm 160x170x370mm
Gewicht ca. 5 kg (incl. Kabel) ca. 4,9 kg (incl. Kabel)

14
Table of contents
Page
1. Introduction........................................................................................................................................................15
2. Description of symbols.......................................................................................................................................15
3. Intended use......................................................................................................................................................16
4. Scope of supply .................................................................................................................................................16
5. Safety information..............................................................................................................................................17
a) Special warnings .........................................................................................................................................17
b) General information.....................................................................................................................................17
c) Installation site and connection ...................................................................................................................18
d) Operation.....................................................................................................................................................18
6. Product overview ...............................................................................................................................................21
7. Placing the waste water pump...........................................................................................................................22
8. Initial operation ..................................................................................................................................................22
9. Removing from service......................................................................................................................................23
10. Cleaningandmaintenance................................................................................................................................23
11. Troubleshooting.................................................................................................................................................24
12. Disposal.............................................................................................................................................................25
13. Technical data....................................................................................................................................................25

15
1. Introduction
Dear customer,
Thank you for purchasing this product.
This product complies with statutory, national and European regulations.
To ensure that the product remains in this state and to guarantee safe operation, always follow the instructions in this
manual.
These operating instructions are part of this product. They contain important information on setting up and
using the product. Do not give this product to a third party without the operating instructions. Therefore,
retain these operating instructions for reference!
If there are any technical questions, please contact: www.conrad.com/contact

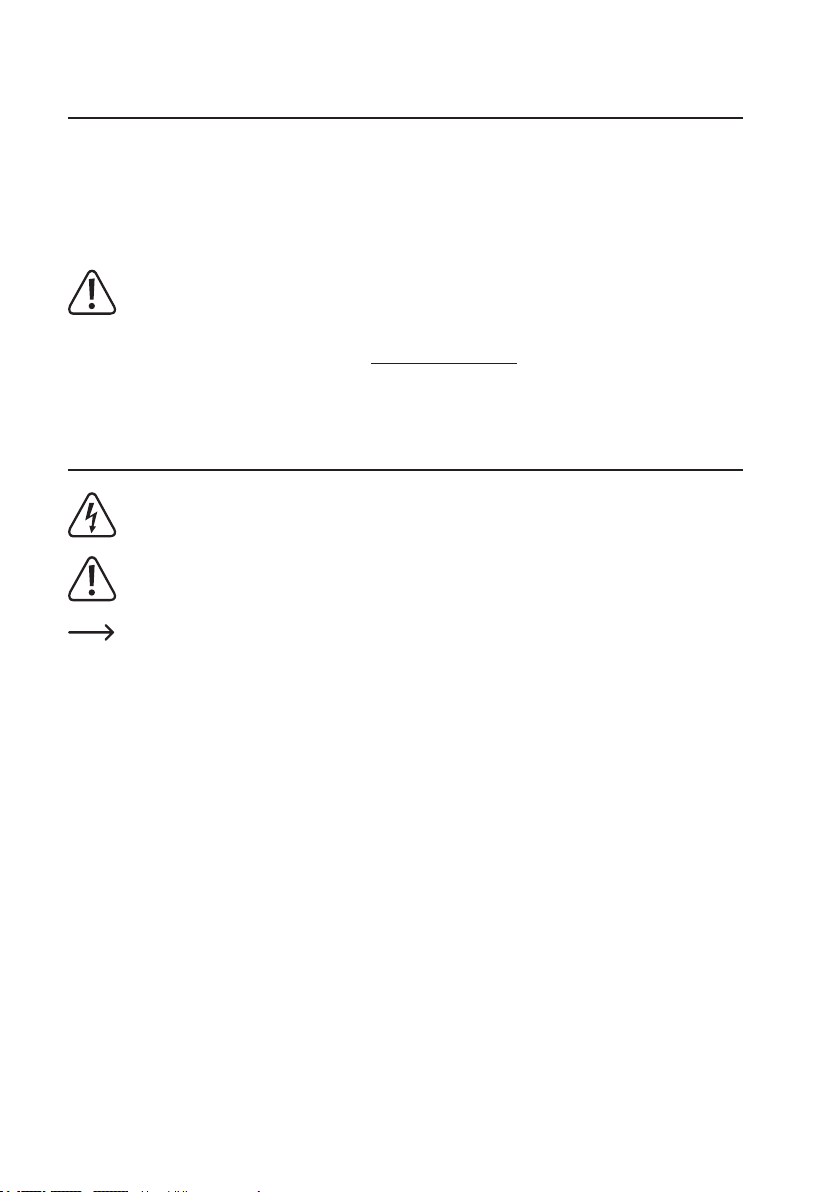

2. Description of symbols
The symbol with the lightning in a triangle indicates that there is a risk to your health, e.g. due to an electric
shock.
 Thesymbolwith an exclamation markina triangle is used tohighlightimportant information in these
operating instructions. Always read this information carefully.
The arrow symbol indicates special information and tips on how to use the product.

16
3. Intended use
The waste water pump is intended for private use, e.g. in the hobby garden. The product is not suitable for the opera-
tion of irrigations or irrigation systems in professional, industrial or public areas (e.g. gardens).
Cleanandcontaminatedfreshwaterisallowedasthepumpedliquid(grainsizeupto35mm).Thetemperatureofthe
pumpedliquidmustnotexceed+35°C.
The waste water pump is used to recirculate/pump water out of containers (rain water cisterns), to supply water to
suitable garden devices via a private well (groundwater) or to pump water out of a swimming pool. The waste water
pumpisalsosuitableforwaterdrainageintheeventofoodsorfortemporarywatercirculationinponds.
Anexternaloatswitchautomaticallyactivatesthewastewaterpumpwhenthewaterlevelrises.However,theoat
switch can also be attached to the side of the waste water pump when not in use.
Every person who uses the waste water pump must be provided with these operating instructions. These operating
instructions must be read and understood before operating the waste water pump. Always observe the safety instruc-
tions and all other information included in these operating instructions.
Using this product for any purpose other than those described above may damage the product and result in a short
circuit,reorelectricshock.Theproductmustnotbemodiedorreassembled!
This product complies with statutory national and European regulations. All company and product names contained
herein are trademarks of their respective owners. All rights reserved.
4. Scope of supply
• Waste water pump
• L-shaped pipe section
• Hose connection
• Operating instructions
Up-to-date operating instructions
Download the latest operating instructions at www.conrad.com/downloads or scan the QR code
shown. Follow the instructions on the website.

17
5. Safety information
Damage caused by failure to observe these safety instructions will void the warranty. We shall not
be liable for any consequential damage!
We shall not be liable for damage to property or personal injury caused by improper handling or
failure to observe the safety information! Such cases will void the warranty.
a) Special warnings
•This device is not intended to be used by persons (including children)
withreducedphysical,sensoryormentalabilitiesorlackofexperience
and/or lack of knowledge unless they are supervised by a person
responsible for their safety or have received instructions on how to
use the device.
•Childrenmustbesupervisedtomakesuretheydonotplaywiththe
product.
b) General information
• Theunauthorisedconversionand/ormodicationoftheproductisprohibitedforsafetyandapproval
reasons. Doing so will invalidate the warranty/guarantee.
• Thisproductisnotatoy.Childrendonotunderstandthehazardsassociatedwiththeincorrectuseof
electrical devices.
• TheproductcomplieswiththedegreeofprotectionIPx8.
• This product is built according to protection class I. Only the mains socket with a protective earth contact
of the public supply grid may be used as the voltage source (for the waste water pump's operating volt-
age, see section “Technical data”).
• Do not leave packaging material carelessly lying around, because it could become a dangerous toy for
children.
• Handle the product with care, because it can be damaged by jolts, impacts or a fall from a low height.

18
c) Installation site and connection
• Assemble and operate the product in a way that keeps it out of reach of children.
• The use of the product in or near garden ponds, wells, swimming pools, water fountains or similar is
permittedonlyiftheproductisoperatedviaagroundfaultcircuitinterrupter(GFCI)witharatedleakage
current of <= 30 mA.
If there are persons in a swimming pool, swimming pond or garden pond, then the product must not be
operated.
In Austria, the product may be operated in or near the swimming pools and garden ponds only if a
suitable ÖVE-tested safety isolating transformer is connected upstream in addition to the ground fault
circuit interrupter.
• In the place of operation the ambient temperature must not be around or under the freezing point (<0
°C).Otherwise,thewaterinthewastewaterpumpwillfreeze,withtheresultingicebuild-upcausingthe
pump to destruct. Store the product in a dry place above freezing point during winter.
• Ifyouuseanextensioncableorifitisrequiredtolaycablestothewastewaterpump,theymustnothave
asmallercross-sectionthanthewastewaterpumpitself.Useonlyextensioncableswithaprotective
earth contact suitable for outdoor use.
• Protect the power cord of the waste water pump from cold/heat, oil/gasoline and sharp edges; do not
steponthepowercord,donotdriveonit(forexample,withagardencart,bicycle,car).Neverbendthe
power cord or place objects on it.
• Makesurethatelectricalplugconnectorsarelocatedinareasprotectedagainstooding,otherwise,
there is a risk of fatal electric shock! If necessary, use suitable protective housings for the plug connec-
tors.
• Protect the mains plug against moisture! Never plug in or unplug the product when your hands are wet.
There is a risk of fatal electric shock!
• The power cord or the mains plug must not be cut off.
d) Operation
• Onlyfreshwaterwithamaximumtemperatureof+35°Cisallowedasthepumpedliquid.
• When pumping contaminated water, impurities with a particle size of up to 35 mm are allowed. Make sure
that the diameter of the hose used and the connections required are designed for such contamination.
• The product is not suitable for the conveyance of drinking water.
• Theproduct is notsuitableforconveyingcorrosive/erosive,ammableor explosive liquids (suchas
gasoline, heating oil, cellulose thinner), fats, oils, salt water or waste water from toilet facilities.
• The mains socket to which the waste water pump is connected must be easily accessible. The power
cord should face down from the mains socket to prevent water from returning to the mains socket.
• When the waste water pump is to be operated e.g. in a well shaft, a suitable fastening is required, e.g.
a rope. For safety reasons, the rope must be able to hold at least 3 times the weight of the waste water
pump. Never attach the waste water pump using its power cord, and never use the power cord to carry,
hold or immerse the waste water pump!

19
• The product is not protected against dry run.
• The product must not be operated unattended.
• The product must not be operated continuously.
• There must be no persons in the pumped medium during the operation.
• Theproductmustnotbeusedinornearexplosiveliquidsorgases,thereisadangerofexplosion!
• Consequentialdamagethat may occurduetoamalfunctionorfaultin the waste waterpumpmust
bepreventedbysuitablemeasures(forexample,waterlevelgauges,sensors,alarmdevices,reserve
pump or similar).
• Only use the product in temperate climates. It is not suitable for use in tropical climates.
• Do not shut off the outlet side of the waste water pump when it is running.
Use e.g. a corresponding pressure switch that cuts off power supply to the waste water pump in good
time.
The waste water pump must not be operated against the closed pressure side for more than 5 minutes
to avoid damage. The water in the waste water pump heats up within just 5 minutes. Beware of the hot
water discharged from the open pressure side to avoid the risk of scalding/injury!
• Do not place the product with the suction openings directly in muddy, sandy or stony ground such as
agardenpond.Forexample,useastoneslabasabase.Otherwise,thesuctionopeningscouldbe
blocked completely or partially after a short time!
In addition, sand, stones or other hard objects in the pumped liquid cause increased wear and reduce
the performance of the waste water pump.
• Checktheentireproductforsignsofdamage,e.g.ofthehousingandthepowercord/mainsplug.
If you discover any damages, you must not use the product.
Iftheproductisalreadyconnectedtothemainsvoltage,rstdisconnectthecorrespondingmainssocket
from all poles by switching off the circuit breaker or unscrewing the fuse and then switching off the as-
sociated ground fault circuit interrupter.
Only now unplug the mains plug of the waste water pump from the mains socket. Discontinue use and
take the product to a specialist repair centre.
Never attempt repairs yourself, entrust them to a specialist!
• If it is assumed that safe operation is no longer possible, the waste water pump must be shut down and
secured against inadvertent operation by pulling the mains plug out of the mains socket. It must be as-
sumed that safe operation is no longer possible if:
- the waste water pump and the connecting cables show visible damages
- the waste water pump does not operate any longer
- the waste water pump was transported or stored under unfavourable conditions
- itwasexposedtoheavyloadsduringtransport.

20
• Always disconnect the mains plug from the mains socket when you stop using the product, when faults
mustberectiedorwhencleaningormaintenancemustbecarriedout.
• Do not pull the mains plug out of the mains socket by pulling on the cable. Always pull the mains plug out
of the mains socket by holding it only by the side gripping surfaces.
Never touch the mains plug when your hands are damp or wet. Danger of a life-threatening electric
shock!
• Carrytheproductusingthecarryinghandle;nevercarryitbythepowercord.
• Condensatemayformwhentheproductisbroughtfromacoldroomintoawarmone(e.g.duringtrans-
portation). This poses a risk of fatal electric shock!
Therefore, allow the product to warm up to room/ambient temperature before using it or connecting to
the mains supply. This may take several hours.
