Rev-A-Shelf RV-14PB S User manual

INSTALLATION INSTRUCTIONS: DOOR MOUNT KIT
12400 Earl Jones Way
Louisville, KY 40299
rev-a-shelf.com
800-626-1126
DOOR MOUNT KIT
TOOLS REQUIRED:
20 MIN
ESTIMATED ASSEMBLY TIME:
CARE AND MAINTENANCE:
Clean with a damp cloth and
wipe parts dry.
I-RV-DMKIT-0620
1
41
8
1
16 3
8
3
32 7
64
#2 #1 5
16
5
8
1
2
3
8
2” 1” 90˚
NOTE:
#2
#2 #2
The door mount kit is de-
signed to work with almost
any RV series waste con-
tainer, Single and Two-Tier
pull-out baskets, Two-Tier
Cookware Organizers and
certain Hampers. This kit has
a patented design to work
with virtually all cabinet door
designs.
(US Patent No. 6,390,576)
#2 #2
#2
No. Description QTY.
ADoor Brackets 2
BL Brackets 2
CScrews and Nuts 4
DWood Screws 6
EMachine Screws 4
FDoor Extenders 4
GDouble Stick Tape 4
PARTS LIST:
A)
E)
B)
F)C) G)D)
WATCH TUTORIALS OF OUR
PRODUCTS BEING INSTALLED
WWW.REV-A-SHELF.COM/VIDEOS

800-626-1126 | rev-a-shelf.com

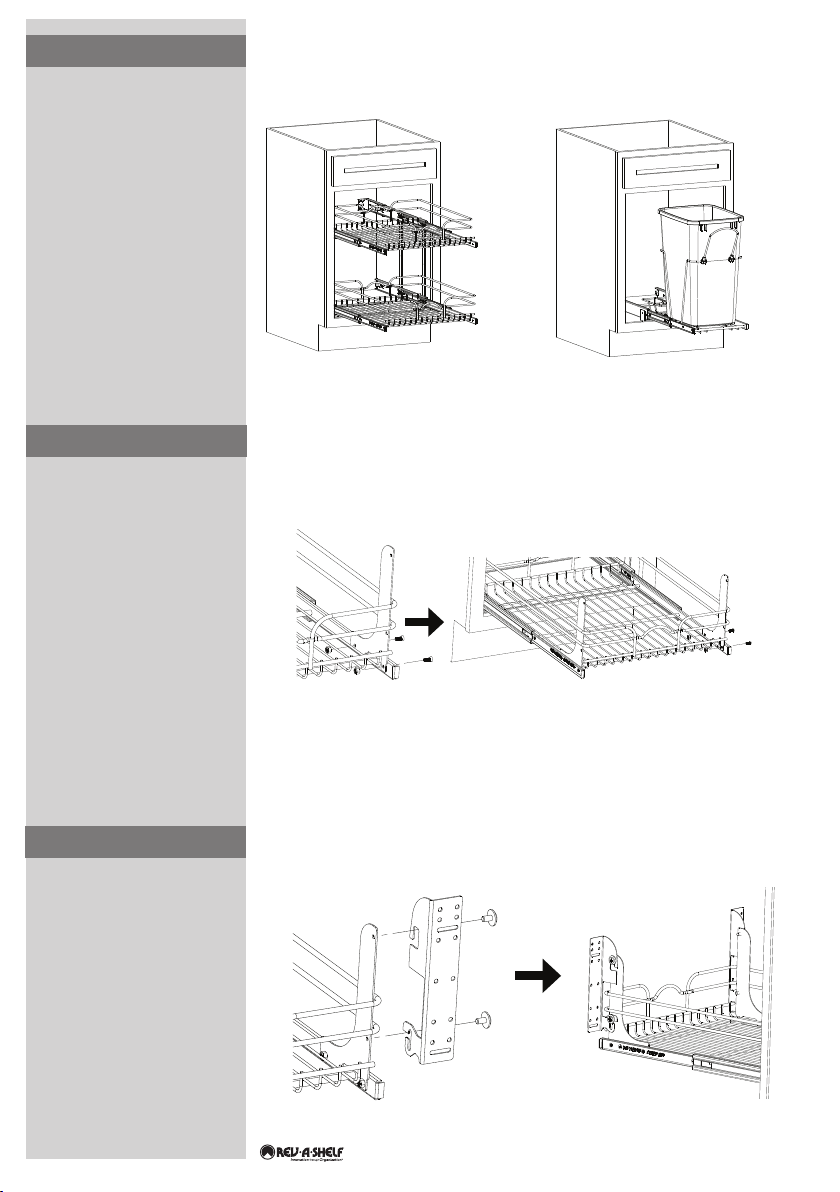

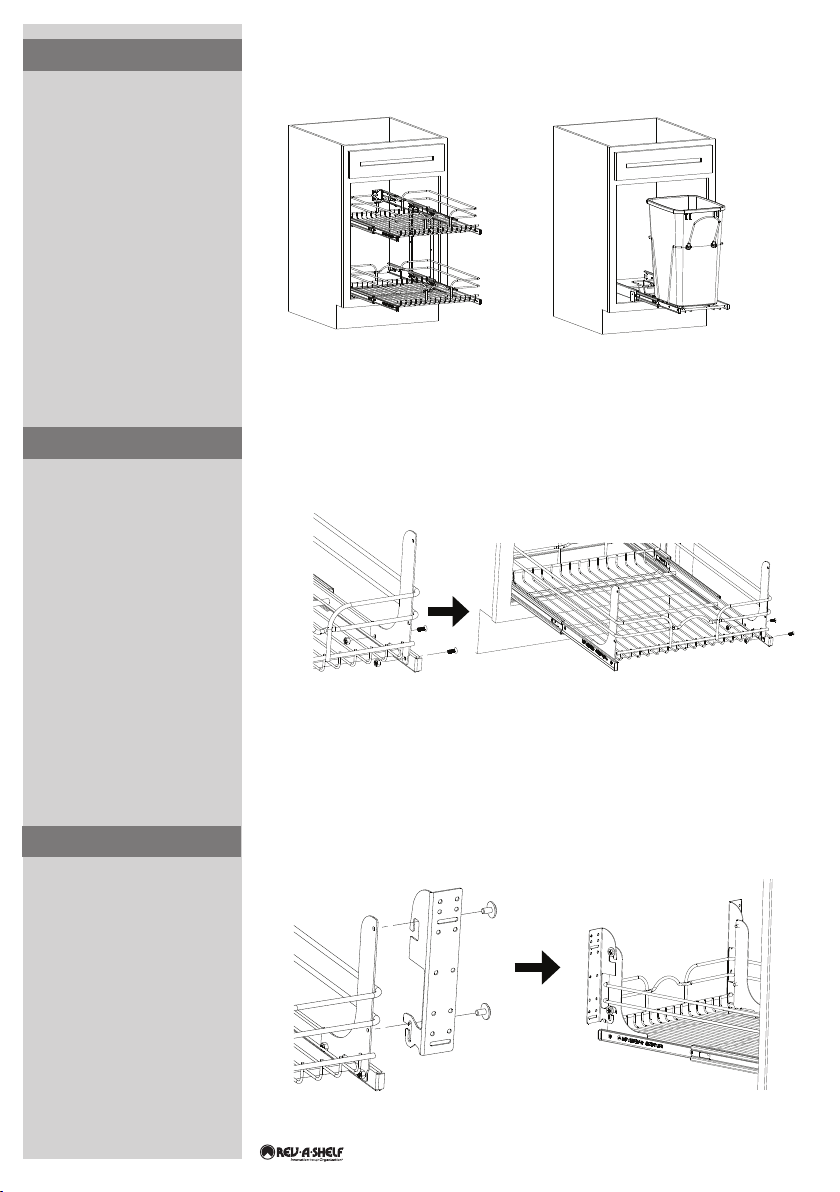

Make sure that your unit is
securely installed into your
cabinet. Remove the cabinet
door and hinges to begin to
begin installation.
(See Figure A).
STEP 1
Using the (4) provided screws
and nuts, attach the L-Brackets
to the slide.
Note: Depending on your
particular basket design
L-Brackets will mount on either
the inside or outside of wire.
(See Figure B).
STEP 2
FIG. B
Attach the door brackets to the
outside of the L-brackets using
the (4) provided screws.
(See Figure C)
STEP 3A
FIG. A
FIG. C
Inside wire shown

INSTALLATION INSTRUCTIONS: DOOR MOUNT KIT

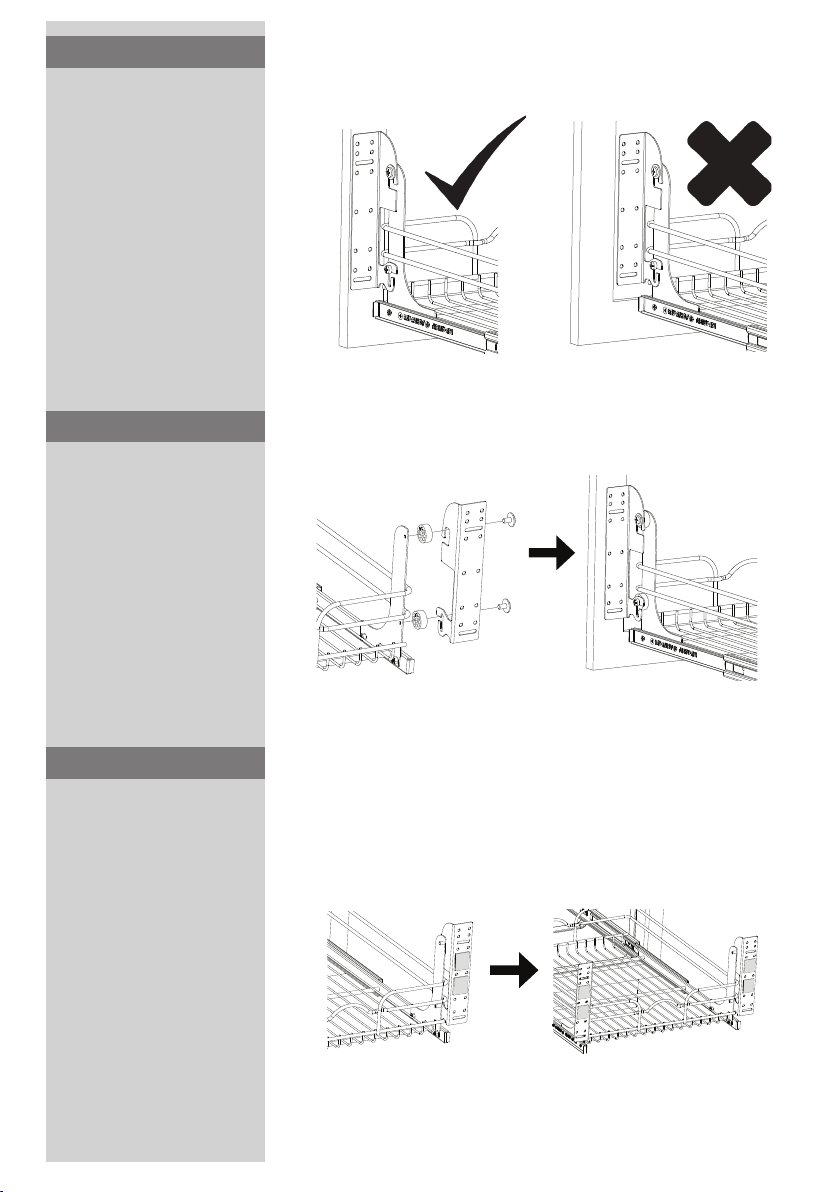

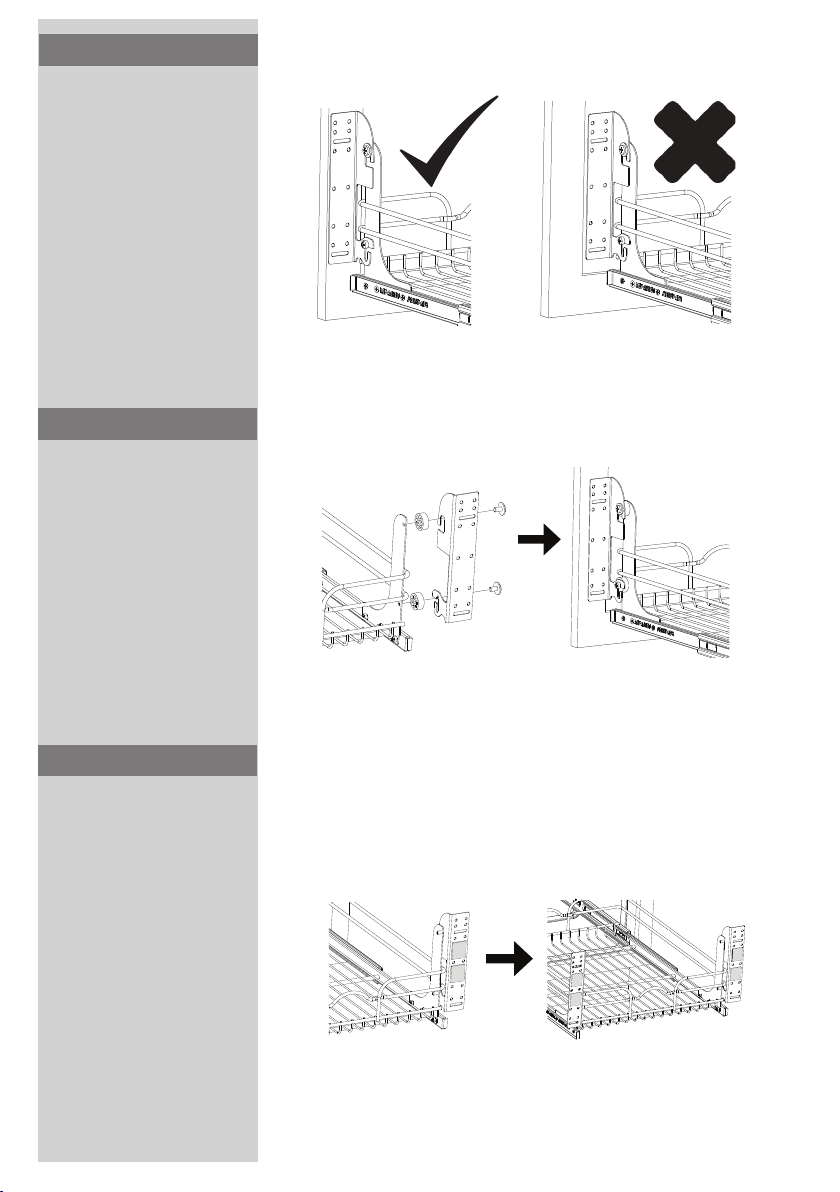

Since each cabinet door is
different make sure the door
brackets line up with the thick
portion of the cabinet door.
This will ensure that the screws
will not run thru and damage
your door.
(See Figure D)
STEP 3B FIG. D
FIG. E
Plastic spacers are provided if
the door brackets need to be
extended further to reach the
thick portion of the door.
(See Figure E)
STEP 3C
Apply double stick tape to the
door brackets.
(See Figure F)
STEP 4
FIG. F

800-626-1126 | rev-a-shelf.com
FIG. G

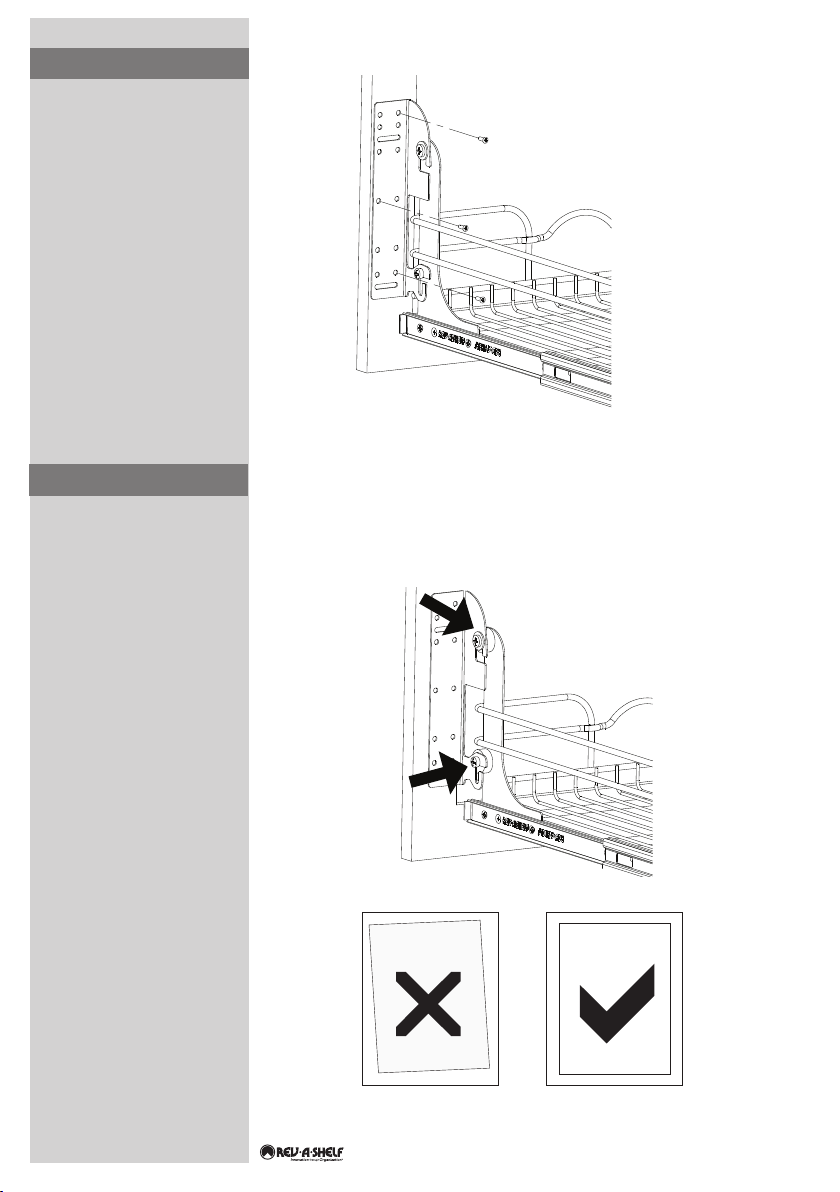

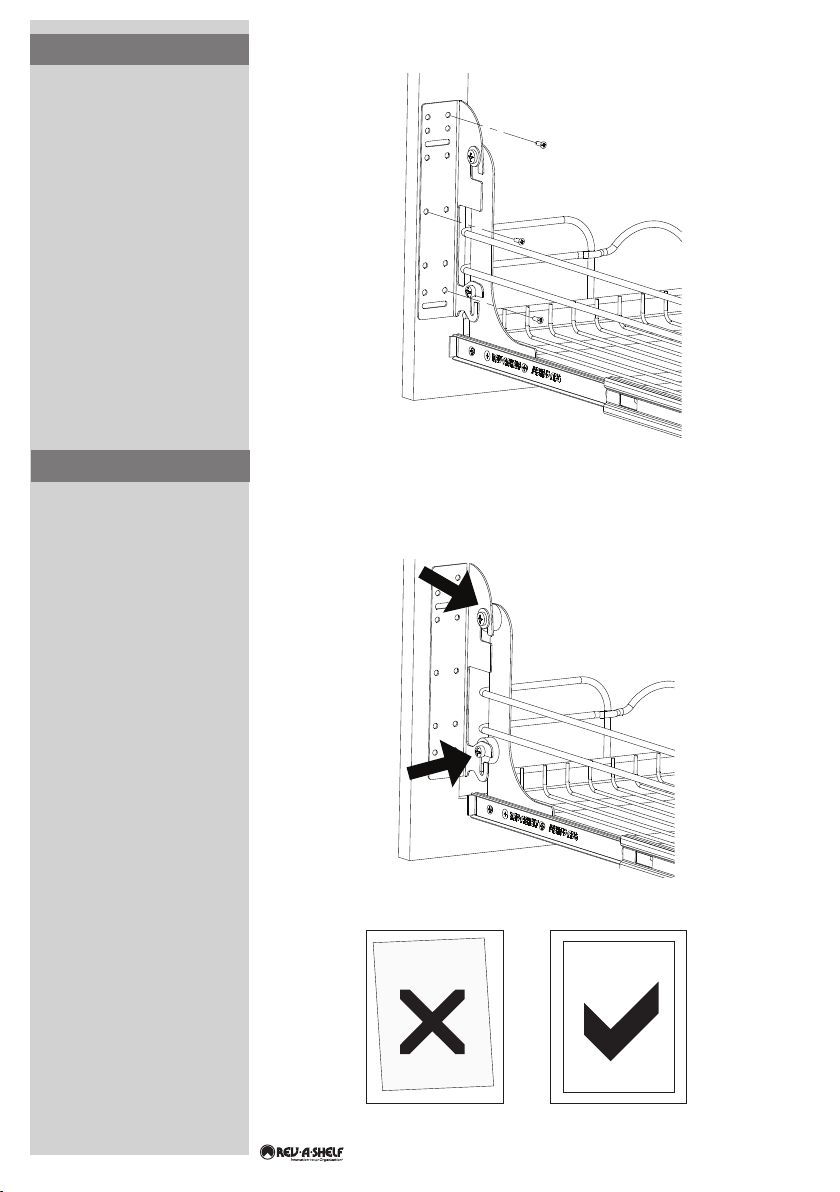

Attach cabinet door to the
brackets while trying to keep
door level. Don’t worry if it
is off a little, this can all be
adjusted. Double stick tape
will hold the door in place
while you use the provided
wood screws, to secure the
brackets to cabinet door.
(See Figure G)
STEP 5
Now that cabinet door is
attached you will be able
to fully adjust the door by
loosening and positioning
the bolts. Once the door is
in the correct alignment, you
can retighten all (4) bolts.
(See Figure H)
STEP 6
FIG. H
