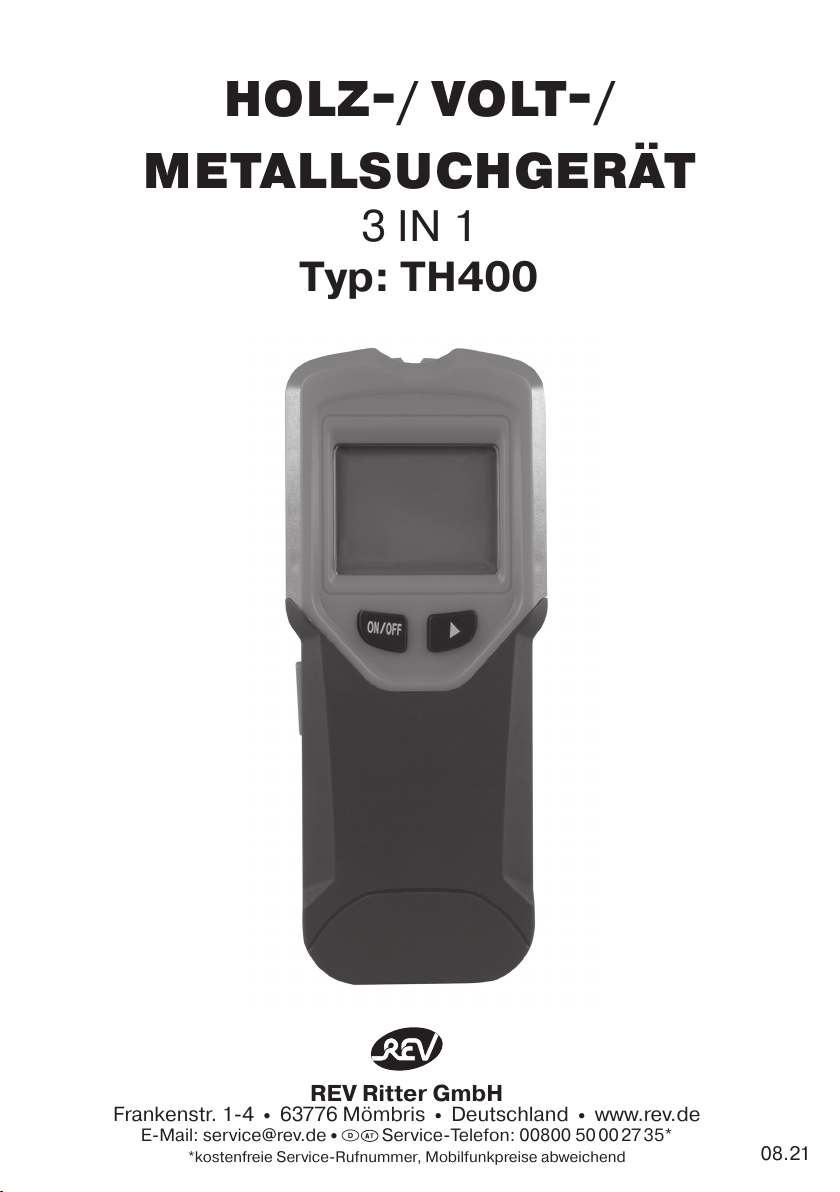

REV Ritter TH400 User manual

08.21
HOLZ-/ VOLT-/
METALLSUCHGERÄT
3 IN 1
Typ: TH400
REV Ritter GmbH
Frankenstr. 1-4 •63776 Mömbris •Deutschland •www.rev.de
E-Mail: [e-mail] •D Service-Telefon: [phone]*
*kostenfreie Service-Rufnummer, Mobilfunkpreise abweichend

3
2
1

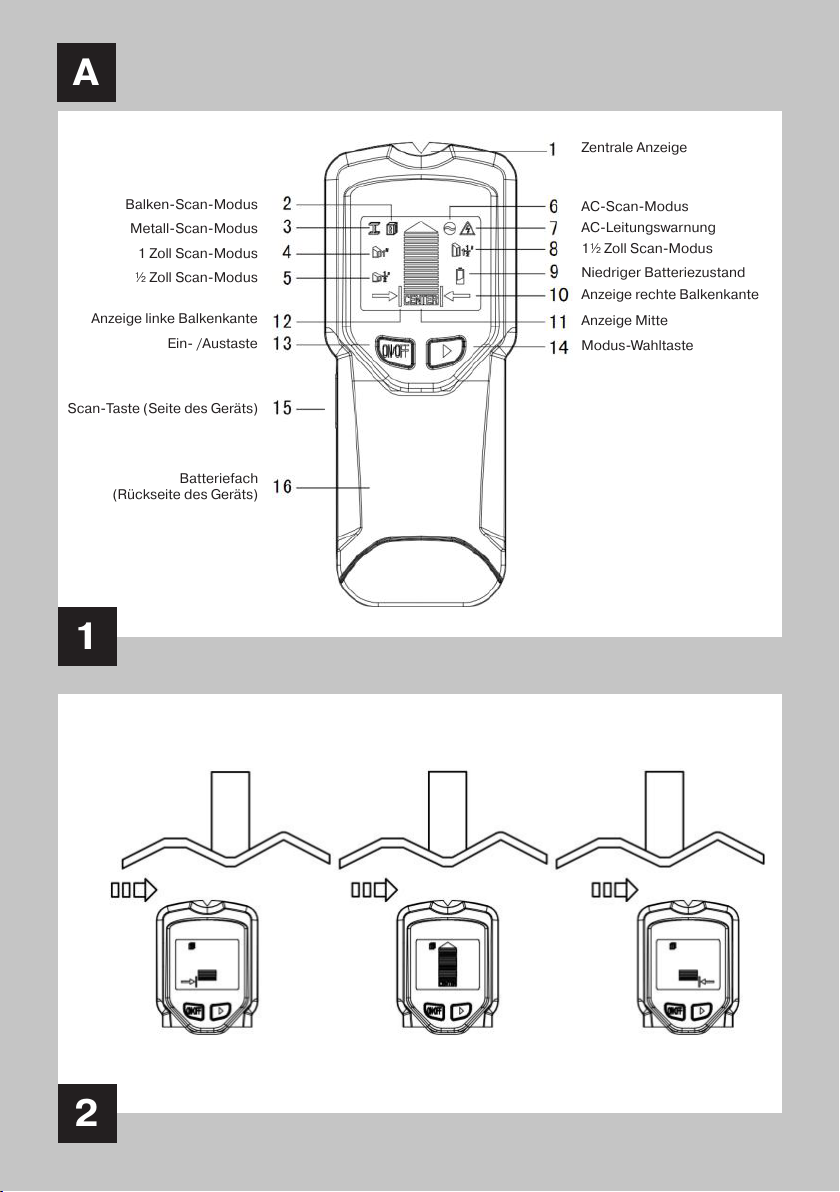

A
Zentrale Anzeige
Balken-Scan-Modus
Metall-Scan-Modus
1 Zoll Scan-Modus
½ Zoll Scan-Modus
AC-Scan-Modus
AC-Leitungswarnung
1½ Zoll Scan-Modus
Niedriger Batteriezustand
Anzeige rechte Balkenkante
Anzeige Mitte
Anzeige linke Balkenkante
Ein- /Austaste
Batteriefach
(Rückseite des Geräts)
Scan-Taste (Seite des Geräts)
Modus-Wahltaste

S
3
S1 S5S2 S3
S6
S4
S7 S8

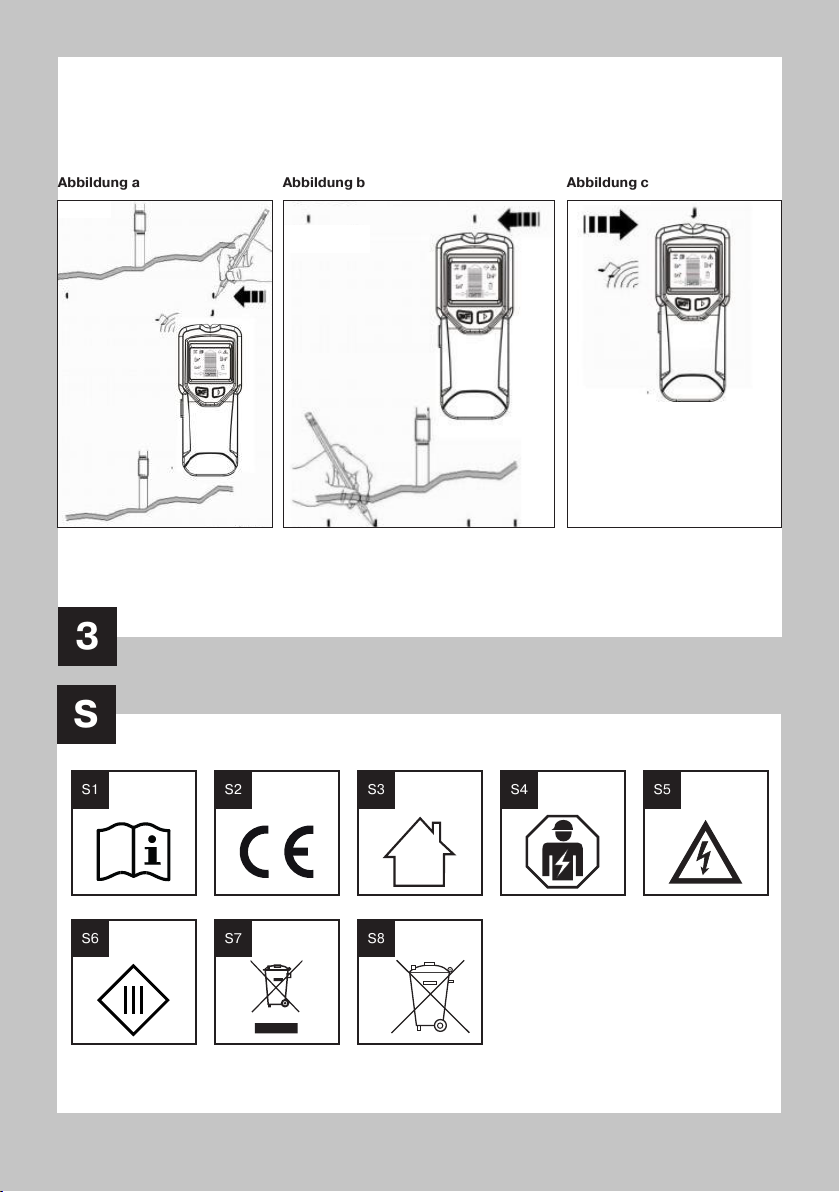

Abbildung a Abbildung b Abbildung c

4
DE

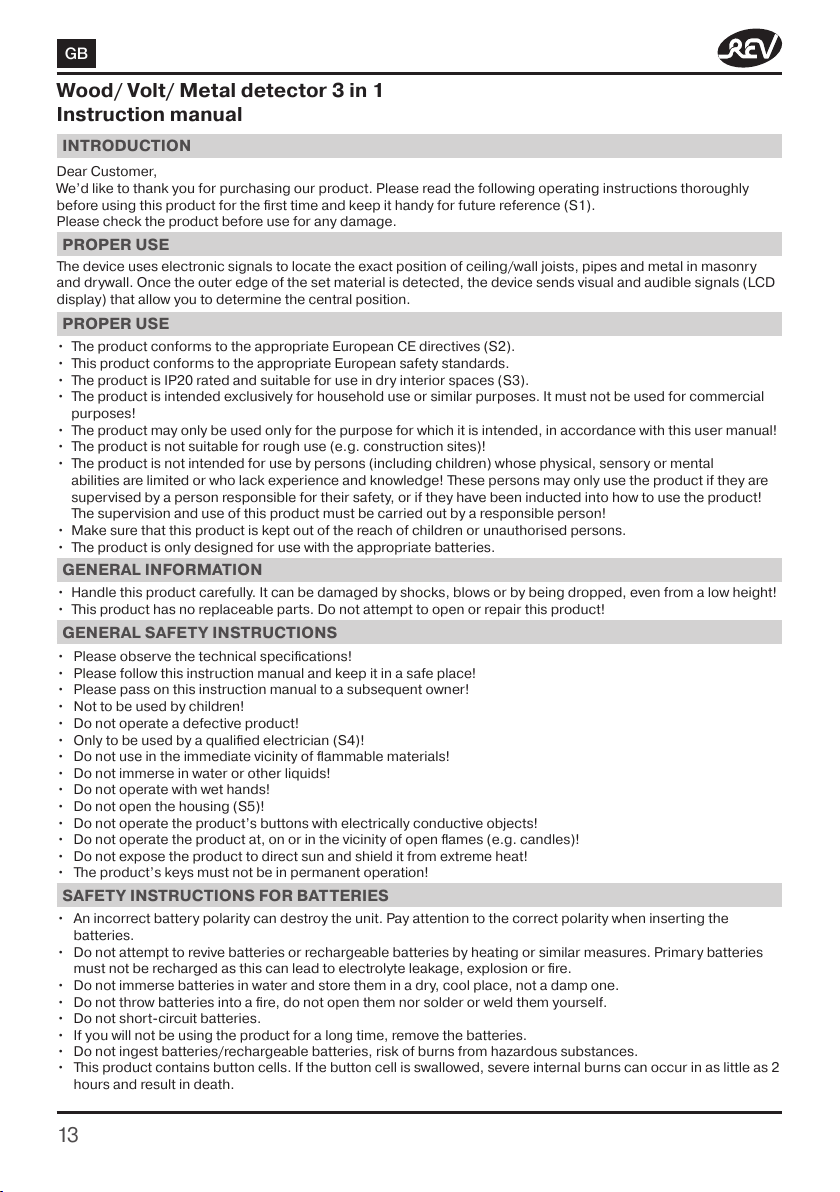

Holz-/ Volt-/ Metallsuchgerät 3 in 1
Bedienungsanleitung
EINLEITUNG
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns, dass Sie unser Produkt gekauft haben. Bitte lesen Sie die nachfolgende Bedienungsanleitung
vor der Inbetriebnahme des Produktes aufmerksam durch und bewahren Sie sie für späteres Nachschlagen gut
auf (S1).
Bitte überprüfen Sie das Produkt vor Verwendung auf Schäden!
BESTIMMUNGSGEMÄSSE VERWENDUNG
ALLGEMEINE SICHERHEITSHINWEISE
• Das Produkt ist konform mit den zutreffenden europäischen CE-Richtlinien (S2).
• Das Produkt ist nicht für den rauen Einsatz (z.B. Baustellen) geeignet!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder Fall aus bereits geringer Höhe
beschädigt werden!
• Das Produkt hat keine austauschbaren Teile. Versuchen Sie nicht das Produkt zu öffnen oder zu reparieren!
• Technische Daten beachten!
• Gebrauchsanweisung beachten und aufbewahren!
• Gebrauchsanweisung an Nachbesitzer weitergeben!
• Nicht für den Gebrauch durch Kinder bestimmt!
• Beschädigtes Produkt nicht in Betrieb nehmen!
• Dieses Produkt ist konform mit den zutreffenden europäischen Sicherheitsnormen.
• Das Produkt ist nicht für die Benutzung durch Personen (inklusive Kinder) vorgesehen, deren physische,
sensorische oder mentale Fähigkeiten begrenzt sind, oder Erfahrung und Wissen fehlt! Benutzung des
Produktes durch diese Personen nur, sofern sie von einer für ihre Sicherheit verantwortlichen Person überwacht
werden oder in die Benutzung des Produktes eingeführt wurden! Die Aufsicht und Benutzung des Produktes
muss von einer verantwortungsvollen Person erfolgen!
• Verwendung nur durch Elektrofachkraft (S4)!
• Das Produkt ist mit IP20 gekennzeichnet und zur Verwendung in trockenen Innenräumen geeignet (S3).
• Achten Sie darauf, dass dieses Produkt nicht in die Hände von Kindern oder unbefugten Personen gelangen
kann!
• Das Produkt ist ausschließlich für den Haushaltsgebrauch oder ähnliche Verwendungszwecke bestimmt. Es darf
nicht für gewerbliche Zwecke verwendet werden!
• Das Produkt ist nur zur Verwendung mit den entsprechenden Batterien konzipiert.
• Das Produkt darf nur für den vorgesehenen Zweck, gemäß dieser Bedienungsanleitung, verwendet werden!
• Gehäuse nicht öffnen, Vorsicht Gefahr des elektrischen Schlages (S5)!
• Nicht in unmittelbarer Nähe von brennbarem Material benutzen!
• Nicht in Wasser oder andere Flüssigkeiten eintauchen!
• Nicht mit nassen Händen bedienen!
• Bedienen Sie die Knöpfe des Produktes nicht mit elektrisch leitenden Gegenständen!
• Betreiben Sie das Produkt nicht an, auf oder in der Umgebung offener Flammen (z.B. Kerzen)!
• Setzen Sie das Produkt nicht dem direkten Sonnenlicht aus und schützen Sie es vor starker Hitze!
• Die Tasten des Produkts dürfen nicht dauerhaft betrieben werden!
ALLGEMEINE HINWEISE
BESTIMMUNGSGEMÄSSER BETRIEB
Das Gerät verwendet elektronische Signale um die genaue Position von Decken-/Wandbalken, Leitungen und
Metall im Mauerwerk und Trockenbauwänden zu lokalisieren. Sobald die Außenkante des eingestellten Materials
erkannt wurde, sendet das Gerät visuelle und akustische Signale (LCD-Display), mit denen Sie die zentrale
Position ermitteln können.
SICHERHEITSHINWEISE BATTERIEN/AKKUS
• Eine falsche Polung der Batterien/Akkus kann das Gerät zerstören. Achten Sie auf die korrekte Polung beim
Einlegen der Batterien/Akkus.
• Es sollte nicht versucht werden, Batterien/Akkus durch Aufheizen oder ähnliche Maßnahmen zu reaktivieren.
Primärbatterien dürfen nicht geladen werden, da dieses zum Elektrolytaustritt, zur Explosion oder zu Feuer
führen kann.
• Batterien/Akkus nicht ins Wasser tauchen und nicht an einem feuchten, sondern einem trockenen und kühlen
Ort aufbewahren.

5
DE
EINLEGEN DER BATTERIE / NIEDRIGER BATTERIESTAND
MODI / FUNKTIONEN
Öffnen Sie das Batteriefach auf der Rückseite des Geräts und legen Sie die beiliegende 9V-Batterie ein. Achten
Sie auf die korrekte Polung der Batterie. Schließen Sie anschließend das Batteriefach wieder.
Anzeige für niedrigen Batteriestand: Das Symbol für niedrigen Batteriestand wird angezeigt, wenn der
Batteriestand niedrig wird. Es reicht nicht aus, das Gerät für einen ordnungsgemäßen Betrieb mit Strom zu
versorgen. Bitte ersetzen Sie die 9V-Batterie sofort durch eine neue Batterie gleichen Typs.
Arbeitsstrom: <50 mA
Standby-Strom: <1µA
ACHTUNG: Das Gerät kann geschirmte Leitungen wie z. B. LAN oder Ethernet, bzw. dünne Leitungen wie
Telefonleitungen und Klingeldrähte nicht erkennen.

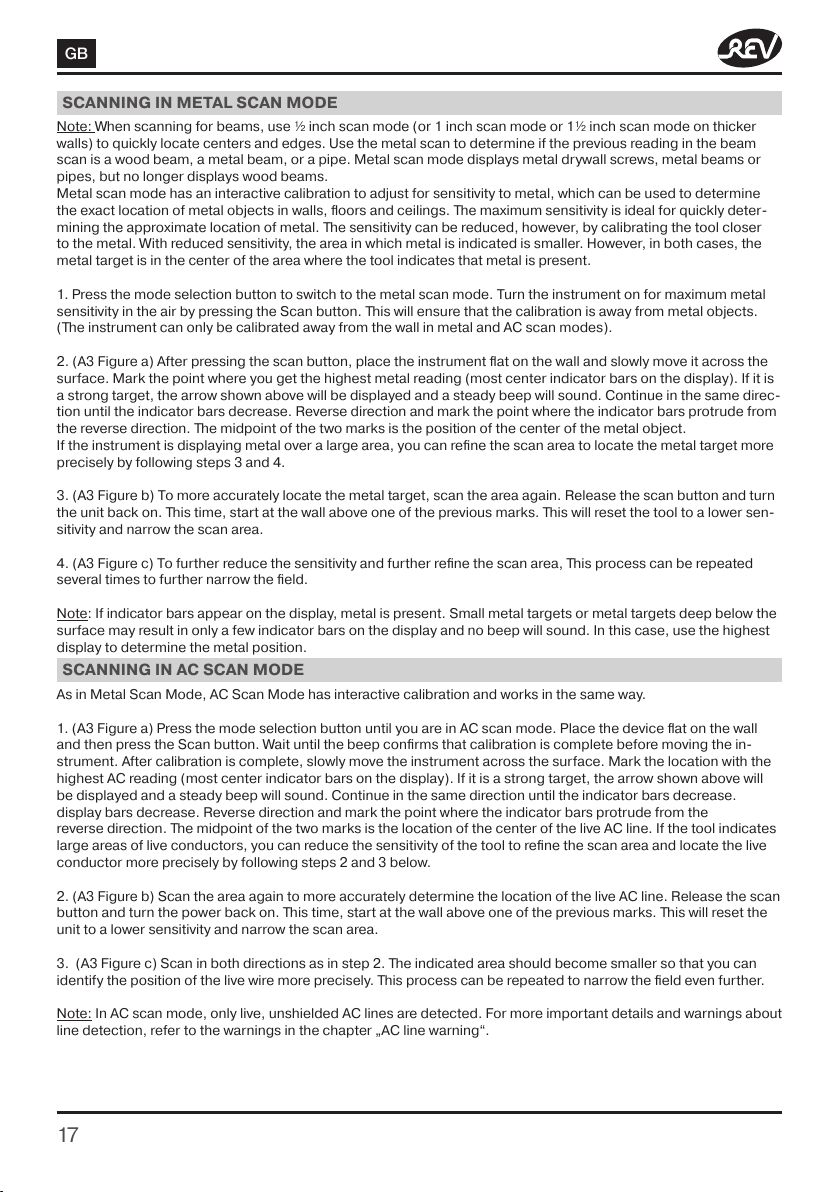

5 Scan-Modi stehen zur Auswahl
• Balken-Scan ½ Zoll: Lokalisiert die Mitte und die Kanten von Holz- und Metallbalken bis zu 13mm Tiefe
• Balken-Scan 1 Zoll: Lokalisiert die Mitte und die Kanten von Holz- und Metallbalken bis zu 25mm Tiefe
• Balken-Scan 1½ Zoll: Lokalisiert die Mitte und die Kanten von Holz- und Metallbalken bis zu 38mm Tiefe
• Metall-Scan: Erkennt Metall in einer Tiefe von bis zu 60mm
• AC-Scan: Erkennt ungeschirmte AC-Leitungen (110-230V~) in einer Tiefe von bis zu 51mm
Weitere Funktion:
• Mit grüner LCD-Hintergrundbeleuchtung
• Mit Summeralarm
• Wenn das Gerät für 3 Minuten inaktiv ist, schaltet es sich automatisch aus
• Zubehör (9V Batterie)
• Batterien/Akkus nicht kurzschließen.
• Produkt
• Wenn Sie das Produkt für längere Zeit nicht nutzen, entfernen Sie die Batterien/Akkus.
• Anleitung
Prüfen Sie den Lieferumfang auf Vollständigkeit und einwandfreie Beschaffenheit.
Bei Fehlteilen oder Beschädigungen:
• Nehmen Sie das Gerät nicht in Betrieb!
• Reklamieren Sie beim Lieferanten.
Der Lieferumfang besteht aus:
LIEFERUMFANG
• Batterien/Akkus nicht ins Feuer werfen, nicht öffnen sowie weder selbst löten noch schweißen.
• Batterien/Akkus nicht einnehmen, Verbrennungsgefahr durch gefährliche Stoffe.
• Halten Sie neue und gebrauchte Batterien/Akkus von Kindern fern. Wenn das Batteriefach nicht sicher schließt,
das Produkt nicht mehr benutzen und von Kindern fernhalten. Wenn Sie meinen, dass Batterien/Akkus
verschluckt wurden oder sich in irgendeinem Körperteil befinden, suchen Sie unverzüglich medizinische Hilfe
auf.
• IP Schutzart: IP20 (S3)
TECHNISCHE DATEN
• Schutzklasse: III (S6)
• Umgebungstemperatur: 0°C - 35°C / max. 35°C
• Batterie: 9V
• Abmessungen BxHxT: 68 x 160,5 x 30mm
TIPPS FÜR DEN BETRIEB
Für optimale Scan-Ergebnisse ist es wichtig, das Gerät richtig zu halten und es beim Scannen langsam zu
bewegen.
Die folgenden Tipps liefern genauere Scan-Ergebnisse:
• Fassen Sie den Griff mit dem Daumen auf der einen Seite und den Fingern auf der anderen Seite. Stellen Sie
sicher, dass Ihre Fingerspitzen auf dem Griff aufliegen und nicht die zu scannende Oberfläche oder den
Scan-Kopf berühren.
• Halten Sie das Gerät gerade, parallel zu den Wand-/Deckenbalken, und drehen Sie das Gerät nicht.
• Halten Sie das Gerät flach an die Wand und schaukeln, kippen oder drücken Sie nicht fest, während Sie
langsam über die zu scannende Oberfläche gleiten.

6
DE
Oberflächenunterschiede

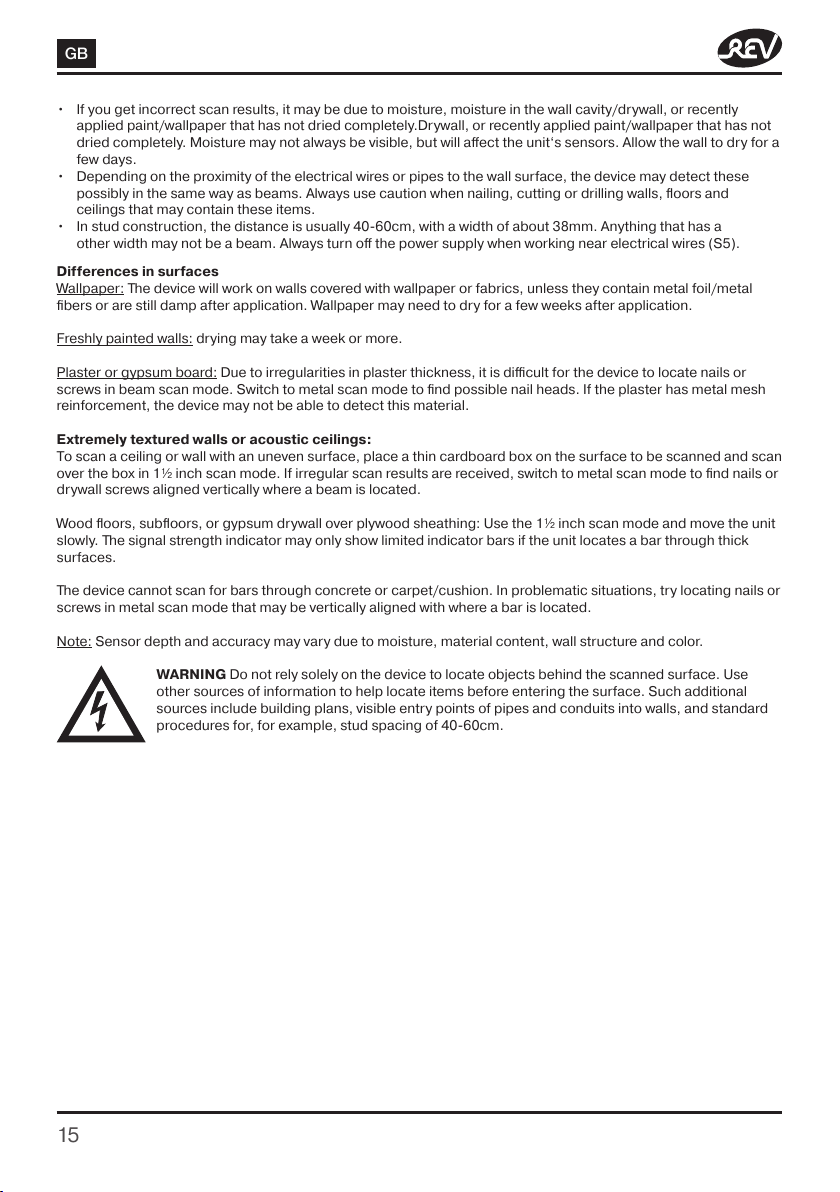

Tapete: Das Gerät funktioniert an Wänden, die mit Tapeten oder Stoffen bedeckt sind, es sei denn, diese enthalten
Metallfolie/Metallfasern oder sind nach dem Auftragen noch feucht. Tapeten müssen nach dem Auftragen
möglicherweise einige Wochen trocknen.
Frisch gestrichene Wände: Das Trocknen kann eine Woche oder länger dauern.
Putz oder Gipskarton: Aufgrund von Unregelmäßigkeiten in der Putzdicke ist es für das Gerät schwierig, Nägel
oder Schrauben im Balken-Scan-Modus zu lokalisieren. Wechseln Sie in den Metall-Scan-Modus, um mögliche
Nagelköpfe zu finden. Wenn der Putz eine Metallgitterverstärkung aufweist, kann das Gerät dieses Material
möglicherweise nicht erkennen.
Extrem strukturierte Wände oder Akustikdecken:
Wenn Sie eine Decke oder Wand mit einer unebenen Oberfläche scannen möchten, legen Sie einen dünnen
Karton auf die zu scannende Oberfläche und Scannen über den Karton im 1½ Zoll Scan-Modus. Wenn
unregelmäßige Scan-Ergebnisse empfangen werden, wechseln Sie in den Metall-Scan-Modus, um Nägel oder
Trockenbauschrauben zu finden, die vertikal ausgerichtet sind, wo sich ein Balken befindet.
Holzböden, Unterböden oder Gipskarton-Trockenbauwände über Sperrholzummantelungen: Verwenden Sie den
1½ Zoll Scan-Modus und bewegen Sie das Gerät langsam. Die Signalstärkeanzeige zeigt möglicherweise nur
begrenzte Anzeigebalken an, wenn das Gerät einen Balken durch dicke Oberflächen lokalisiert.
Das Gerät kann nicht durch Beton oder Teppich/Polster nach Balken suchen. Versuchen Sie in problematischen
Situationen im Metall-Scan-Modus Nägel oder Schrauben zu lokalisieren, die möglicherweise vertikal an der Stelle
ausgerichtet sind, an der sich ein Balken befindet.
Hinweis: Die Sensortiefe und -genauigkeit kann aufgrund von Feuchtigkeit, Materialgehalt, Wandstruktur und
Farbe variieren.
WARNUNG Verlassen Sie sich nicht ausschließlich auf das Gerät, um Gegenstände hinter der
gescannten Oberfläche zu lokalisieren. Verwenden Sie andere Informationsquellen, die dabei
helfen Gegenstände zu lokalisieren, bevor Sie in die Oberfläche eindringen. Solche zusätzlichen
Quellen beinhalten Baupläne, sichtbare Eintrittspunkte von Rohren und Leitungen in Wände, sowie
Standardverfahren beispielsweise für Ständerabstände von 40-60cm.
• Vermeiden Sie es, Ihre andere Hand oder einen anderen Körperteil während des Scans auf die zu scannende
Oberfläche zu legen. Dies beeinträchtigt die Leistung des Geräts.
• Wenn Sie fehlerhafte Scan-Ergebnisse erhalten, kann dies auf Feuchtigkeit, Feuchtigkeit im Wandhohlraum/
Trockenbau oder kürzlich aufgetragene Farbe/Tapete zurückzuführen sein, die nicht vollständig getrocknet
ist. Die Feuchtigkeit ist möglicherweise nicht immer sichtbar, beeinträchtigt jedoch die Sensoren des Geräts.
Lassen Sie die Wand einige Tage trocknen.
• Abhängig von der Nähe der elektrischen Leitungen oder Rohre zur Wandoberfläche erkennt das Gerät diese
möglicherweise auf die gleiche Weise wie Balken. Vorsicht ist immer geboten, wenn Sie Wände, Böden und
Decken nageln, schneiden oder bohren wollen, die diese Gegenstände enthalten können.
• Im Ständerbau beträgt der Abstand normalerweise 40-60cm, bei einer Breite von ca. 38mm. Alles, was eine
andere Breite hat, ist möglicherweise kein Balken. Schalten Sie die Stromversorgung immer aus, wenn Sie in
der Nähe von elektrischen Leitungen arbeiten (S5).

7
DE
EINSCHALTEN / KALIBRIEREN DES GERÄTS
SCANNEN IN BALKENSCANMODUS
Das Gerät kann überall an der Wand kalibriert werden.
• Legen Sie das Gerät an die Wand, bevor Sie die Ein- /Austaste drücken.
• Drücken Sie die Ein- /Austaste. Das LCD-Display wird immer den ½ Zoll Scan-Modus anzeigen.
Drücken Sie die Scan-Taste, um die Kalibrierung zu starten. Die abnehmenden Anzeigebalken verschwinden und
der Summer piept einmal und die Kalibrierung ist abgeschlossen. Lassen Sie die Scan-Taste los und bewegen Sie
die Finger nicht. Halten Sie das Gerät flach an der Wand und beginnen Sie mit dem Scannen.
Hinweis: Es ist wichtig zu warten, bis die Kalibrierung jedes Mal vor dem Bewegen des Scanners abgeschlossen
ist. (ca. 2-3 Sekunden)
Wenn während des Scannens keine Anzeigebalken auf dem Display angezeigt werden, wurde das Gerät
wahrscheinlich in der Nähe oder über einem Balken kalibriert und dann wegbewegt, oder die Wand ist nicht flach.
Bewegen Sie das Gerät an eine andere Stelle und kalibrieren Sie erneut.
Scannen Sie immer im ½ Zoll Scan-Modus flach an der Wand. Drücken Sie die Modus-Wahltaste bis zum
gewünschten Modus, legen Sie das Gerät flach an die Wand und drücken Sie anschließend die Scan-Taste.
Warten Sie, bis die Anzeigebalken erloschen sind und das Summen bei Beenden der Kalibrierung abgeschlossen
ist, bevor Sie das Gerät bewegen.
Bewegen Sie das Gerät langsam über die Oberfläche. Ein Pfeil sowie die Kantenanzeigen werden im Display
angezeigt um die Position der Balkenkante zu lokalisieren.
Bewegen Sie das Gerät langsam weiter. Wenn die Mitte eines Balkens lokalisiert wurde, werden die vollen Anzeige-
balken dargestellt und das Summen ist zu hören.
Bei tieferen Balken (z.B. durch dickere Wände), werden die Anzeigebalken nicht vollständig dargestellt wenn die
Mitte des Balkens lokalisiert wurde. Wenn Sie im ½ Zoll Scan-Modus keinen Balken lokalisiert haben, versuchen
Sie es im 1 Zoll Scan-Modus oder 1½ Zoll Scan-Modus erneut.
ACLEITUNGSWARNUNG
Die AC-Leitungswarnung arbeitet kontinuierlich in den Modi ½ Zoll Scan, 1 Zoll Scan, 1½ Zoll Scan und
Metall-Scan. Wenn eine stromführende Wechselstromleitung erkannt wird, erscheint die Warnanzeige für die
Wechselstromerkennung im Display. Wenn der Scan-Vorgang über einer unter Spannung stehenden
Wechselstromleitung beginnt, wird die Warnung zur Wechselstromleitung kontinuierlich angezeigt. Seien Sie unter
diesen Umständen oder wenn unter Spannung stehende Wechselstromkabel vorhanden sind, äußerst vorsichtig.
WARNUNG: Elektrische Feldsuchgeräte erkennen möglicherweise keine stromführenden Wechselstromleitungen,
wenn die Leitungen mehr als 51mm von der gescannten Oberfläche entfernt sind, in Beton oder einer
(abgeschirmten) Leitung eingeschlossen, hinter einer Sperrholzwand oder einer metallischen Wandverkleidung
vorhanden sind oder wenn Feuchtigkeit in der Umgebung oder gescannten Oberfläche vorhanden ist.
WARNUNG: Gehen Sie nicht davon aus, dass sich keine aktiven stromführenden Leitungen in
der Wand befinden. Ergreifen Sie keine Maßnahmen, die gefährlich sein könnten, wenn die Wand
aktive stromführende Leitungen enthält oder enthalten könnte. Schalten Sie immer die Strom-,
Gas- und Wasserversorgung aus, bevor Sie eine Oberfläche durchdringen. Die Nichtbeachtung
dieser Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Verletzungen oder
Sachschäden führen. Schalten Sie die Stromversorgung immer aus, wenn Sie in der Nähe von
elektrischen Leitungen arbeiten.

8
DE
SCANNEN IM ACSCANMODUS
Wie im Metall-Scan-Modus verfügt der AC-Scan-Modus über eine interaktive Kalibrierung und funktioniert auf die
gleiche Weise.
1. (A3 Abbildung a) Drücken Sie die Modus-Wahltaste solange bis Sie im AC-Scan-Modus sind. Legen Sie das
Gerät flach auf die Wand und drücken Sie anschließend auf die Scan-Taste. Warten Sie, bis der Signalton
bestätigt hat, dass die Kalibrierung abgeschlossen ist, bevor Sie das Gerät bewegen. Bewegen Sie das Gerät nach
Abschluss der Kalibrierung langsam über die Oberfläche. Markieren Sie die Stelle mit der höchsten AC-Anzeige
(die meisten mittleren Anzeigebalken auf dem Display). Wenn es sich um ein starkes Ziel handelt, wird der oben
gezeigte Pfeil angezeigt und ein stetiger Piepton ertönt. Fahren Sie in derselben Richtung fort, bis sich die
Anzeigebalken verringern. Richtung umkehren und die Stelle markieren, an der die Anzeigebalken aus der
umgekehrten Richtung herausragen. Der Mittelpunkt der beiden Markierungen ist die Position der Mitte der
stromführenden Wechselstromleitung. Wenn das Gerät großflächig stromführende Leitungen anzeigt, können Sie
die Empfindlichkeit des Werkzeugs verringern, um den Scan-Bereich zu verfeinern und die stromführende Leitung
genauer zu lokalisieren, indem Sie die folgenden Schritte 2 und 3 ausführen.
2. (A3 Abbildung b) Scannen Sie die Gegend wieder, um die Position der stromführenden Wechselstromleitung
genauer zu bestimmen. Lassen Sie die Scan-Taste los und schalten Sie das Gerät wieder ein. Beginnen Sie
diesmal an der Wand über einer der vorherigen Markierungen. Dadurch wird das Gerät auf eine geringere
Empfindlichkeit zurückgesetzt und der Scan-Bereich verengt.
SCANNEN IM METALLSCANMODUS
Hinweis: Verwenden Sie beim Scannen nach Balken den ½ Zoll Scan-Modus (bzw. 1 Zoll Scan-Modus oder 1½
Zoll Scan-Modus an dickeren Wänden), um schnell Mitte und Kanten zu lokalisieren. Verwenden Sie den Metall-
Scan um festzustellen, ob der vorherige Messwert im Balken-Scan ein Holzbalken, ein Metallbalken oder ein Rohr
ist. Im Metall-Scan-Modus werden Metall-Trockenbauschrauben, Metallbalken oder -rohre angezeigt, aber keine
Holzbalken mehr.
Der Metall-Scan-Modus verfügt über eine interaktive Kalibrierung zur Anpassung an die Empfindlichkeit gegen-
über Metall, mit der die genaue Position von Metallobjekten in Wänden, Böden und Decken ermittelt werden kann.
Die maximale Empfindlichkeit ist ideal, um schnell die ungefähre Position des Metalls zu ermitteln. Die
Empfindlichkeit kann jedoch verringert werden, indem das Werkzeug näher am Metall kalibriert wird. Bei reduzier-
ter Empfindlichkeit ist der Bereich, in dem Metall angezeigt wird, kleiner. In beiden Fällen befindet sich das Metall-
ziel jedoch in der Mitte des Bereichs, in dem das Gerät anzeigt, dass Metall vorhanden ist.
1. Drücken Sie die Modus-Wahltaste, um in den Metall-Scan-Modus zu wechseln. Schalten Sie das Gerät für
maximale Metallempfindlichkeit in der Luft ein, indem Sie die Scan-Taste drücken. Dadurch wird sichergestellt,
dass die Kalibrierung von Metallgegenständen entfernt ist. (Das Gerät kann nur im Metall- und AC-Scan-Modus
von der Wand entfernt kalibriert werden.)
2. (A3 Abbildung a) Legen Sie das Gerät nach dem Drücken der Scan-Taste flach auf die Wand und bewegen Sie
es langsam über die Oberfläche. Markieren Sie den Punkt, an dem Sie die höchste Metallanzeige erhalten (die
meisten mittleren Anzeigebalken auf dem Display). Wenn es sich um ein starkes Ziel handelt, wird der oben ange-
zeigte Pfeil angezeigt und ein stetiger Piepton ertönt. Fahren Sie in der gleichen Richtung fort, bis sich die Anzei-
gebalken verringern. Richtung umkehren und die Stelle markieren, an der die Anzeigebalken aus der umgekehrten
Richtung herausragen. Der Mittelpunkt der beiden Markierungen ist die Position der Mitte des Metallobjekts.
Wenn das Gerät Metall über einen großen Bereich anzeigt, können Sie den Scan-Bereich verfeinern, um das Me-
tallziel genauer zu lokalisieren, indem Sie die folgenden Schritte 3 und 4 ausführen.
3. (A3 Abbildung b) Um die Position des Metallziels genauer zu bestimmen, scannen Sie den Bereich erneut.
Lassen Sie die Scan-Taste los und schalten Sie das Gerät wieder ein. Beginnen Sie diesmal an der Wand über
einer der vorherigen Markierungen. Dadurch wird das Werkzeug auf eine geringere Empfindlichkeit zurückgesetzt
und der Scan-Bereich verengt.
4. (A3 Abbildung c) Um die Empfindlichkeit weiter zu verringern und den Scan-Bereich weiter zu verfeinern,
wiederholen Sie Schritt 3. Dieser Vorgang kann mehrmals wiederholt werden, um das Feld noch weiter
einzugrenzen.
Hinweis: Wenn Anzeigebalken auf dem Display angezeigt werden, ist Metall vorhanden. Kleine Metallziele oder
Metallziele tief unter der Oberfläche führen möglicherweise nur zu wenigen Anzeigebalken im Display und kein
Piepton ertönt. Verwenden Sie in diesem Fall die höchste Anzeige zur Bestimmung der Metallposition.

9
DE
FEHLERSUCHTE / HILFREICHE HINWEISE
(SIEHE AUCH KAPITEL „TIPPS FÜR DEN BETRIEB“)
Beschreibung Mögliche Ursache Fehlerbehebung
Gerät erkennt weitere
Objekte neben
Balken im Balken-
Scan-Modus.
Gerät erkennt
mehr Ziele als dort
vermutet werden.
•Elektrische Leitungen
oder Metall-/Kunst-
stoffleitungen sind in
der Nähe oder berühren
sogar die Rückseite der
Wand.
•Scannen Sie den Bereich im Metall-Scan-Modus und AC-
Scan-Modus erneut, um festzustellen ob Metall oder aktive
Leitungen vorhanden sind.
•Suchen Sie an mehreren Stellen direkt über oder unter
dem ersten Scan-Bereich nach anderen Balken in
regelmäßigen Abständen (z.B. 30, 40, ....cm), oder an der
gleichen Stelle nach dem ursprünglichen Balken.
•Ein Balken misst ca. 38mm von Kante zu Kante. Wenn der
Wert größer oder kleiner ist, dann ist es vermutlich kein
Balken – ausgenommen es ist in der Nähe von Türen oder
Fenstern.
Der Erkennungs-
bereich der Leitung
erscheint viel größer
als die tatsächliche
Leitung (nur Wechsel-
strom).
•Die Leitungserkennung
kann bei Trockenbau-
wänden bis zu 31cm
seitlich von der tat-
sächlichen elektrischen
Leitung anzeigen.
•Um die Erkennung einzugrenzen, schalten Sie das Gerät
an der Stelle, an der die Leitung zuerst erkannt wurde, aus
und wieder ein und scannen Sie erneut.
Schwierigkeiten beim
Erkennen von Metall.
•Gerät wurde über
einem Metallobjekt
kalibriert.
•Metallobjekt ist zu klein
oder zu tief in der Wand.
•Gerät wurde möglicherweise über einem Metallobjekt
kalibriert, wodurch die Empfindlichkeit verringert wurde.
Wiederholen Sie die Kalibrierung an einer anderen Stelle.
•Scannen Sie sowohl in horizontaler als auch in vertikaler
Richtung. Die Metallempfindlichkeit wird erhöht, wenn sich
das Metallobjekt parallel zum Sensor befindet.
Der Erkennungsbe-
reich des Metall-
objekts erscheint
breiter als die
tatsächliche Größe
des Objekts.
•Metall hat eine größere
Dichte als Holz.
•Um die Empfindlichkeit zu verringern, kalibrieren Sie das
Gerät über einer der ersten beiden Markierungen neu (nur
Metall-Scan-Modus).
Häufige Anzeige von
Balken in der Nähe
von Fenstern und
Türen.
•Doppel- und
Dreifachbalken befinden
sich normalerweise um
Türen und Fenster. Feste
Binder befinden sich
über ihnen.
•Suchen Sie nach Außenkanten, damit Sie wissen, wo Sie
anfangen sollen.
3. (A3 Abbildung c) Scannen Sie in beide Richtungen wie in Schritt 2. Der angegebene Bereich sollte kleiner
werden, damit Sie die Position der stromführenden Leitung genauer identifizieren können. Dieser Vorgang kann
wiederholt werden, um das Feld noch weiter einzugrenzen.
Hinweis: Im AC-Scan-Modus werden nur stromführende, ungeschirmte Wechselstromleitungen erkannt. Weitere
wichtige Details und Warnungen zur Leitungserkennung finden Sie in den Warnungen im Kapitel
„AC-Leitungswarnung“.

10
DE
Zur Reinigung nur ein trockenes oder leicht feuchtes, fusselfreies Tuch, eventuell ein mildes Reinigungsmittel
verwenden. Keine scheuer- oder lösungsmittelhaltigen Reinigungsmittel anwenden.
REINIGUNG
WEEEENTSORGUNGSHINWEIS
Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben nicht mehr zum unsortierten
Abfall gegeben werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten
Sammlung hin. Helfen auch Sie mit beim Umweltschutz und sorgen dafür, dieses Gerät, wenn Sie es nicht mehr
nutzen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben. RICHTLINIE 2012/19/EU DES
EUROPÄISCHEN PARLAMENTS UND DES RATES vom 04. Juli 2012 über Elektro- und Elektronik-Altgeräte (S7).
SERVICE
BATTERIEENTSORGUNGSHINWEIS
Haben Sie Fragen zu unserem Produkt oder eine Beanstandung, dann informieren Sie sich bitte im Internet unter
www.rev.de über die Kontaktaufnahme und Retourenabwicklung oder senden eine E-Mail an [e-mail].
Wir weisen darauf hin, dass wir keine Sendungen ohne Retourennummer bearbeiten können und deren Annahme
verweigern müssen.
Batterien und Akkus dürfen nicht in den Hausmüll. Jeder Verbraucher ist gesetzlich verpflichtet, alle Batterien und
Akkus, egal ob sie Schadstoffe enthalten oder nicht, bei einer Sammelstelle seiner Gemeinde/seines Stadtteils
oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Batterien
und Akkus bitte nur in entladenem Zustand abgeben (S8)!
Sie vermuten
elektrische
Leitungen, das Gerät
erkennt jedoch keine.
•Leitungen können
durch Metallrohre,
geflochtene Abschir-
mungen, metallische
Wandverkleidungen,
Sperrholzwände oder
andere dichte Materiali-
en abgeschirmt werden.
•Leitungen, die tiefer
als 51mm von der Ober-
fläche entfernt sind,
werden möglicherweise
nicht erkannt.
•Leitungen sind mögli-
cherweise nicht aktiv.
•Scannen Sie den Bereich erneut im Metall-Scan-Modus,
um festzustellen, ob Sie Metall, Leitungen oder Metallrohre
finden.
•Seien Sie besonders vorsichtig, wenn der Bereich
Sperrholz, dicke Holzbalken hinter Trockenbauwänden
oder dickere Wände als normal aufweist.
•Wenn ein Schalter eine Steckdose steuert, stellen Sie
sicher, dass diese zur Erkennung eingeschaltet ist, aber
ausgeschaltet, wenn Sie in der Nähe von elektrischen
Leitungen arbeiten.
WARNUNG: Seien Sie vorsichtig, wenn Sie in Wände,
Böden oder Decken nageln, schrauben, oder sägen, wo
Leitungen vorliegen können oder Sie diese vermuten.
Gerät zeigt niedrigen
Batteriestand an und
funktioniert nicht.
•Der Batteriestand
ist zu niedrig für die
Messung.
•Ersetzen Sie die Batterie gegen einen neuen 9V-Block
gleichen Typs.
Die Anzeigebalken
auf dem Display
blinken während des
Scannens.
•Das Gerät wurde in der
Nähe oder über einem
Balken kalibriert und
dann wegbewegt.
•Die Wand ist nicht
eben.
•Bewegen Sie das Gerät an eine andere Stelle und führen
Sie die Kalibrierung erneut durch.
•Kalibrieren Sie das Gerät an der Stelle erneut, an der die
Anzeigebalken geblinkt haben.
Keine Anzeigebalken
auf dem Display
während des
Scannens.
•Die Kalibrierung
wurde nicht korrekt
durchgeführt.
•Der Balken ist zu tief
unter der Oberfläche
für den eingestellten
Balken-Scan-Modus.
•Führen Sie die Kalibrierung an einer anderen Stelle erneut
durch.
•Wählen Sie eine größere Scan-Tiefe aus, kalibrieren Sie
das Gerät erneut und scannen Sie erneut.

DE Eine mehrsprachige Version dieser Anleitung
finden Sie unter www.rev.de. Alternativ können
Sie auch dem nebenstehenden QR-Code folgen.
GB You can find a multilingual version of this manual
at www.rev.de. Alternatively, you can also follow
the QR-code below.
FR Une version multilingue de ce manuel vous trouverez
sous www.rev.de. Alternativement, vous pouvez suivre le code QR adjacent.
ES Puede encontrar una versión multilingüe de estas instrucciones en www.rev.de.
Alternativamente, también puede seguir el código QR contiguo.
BG Многоезична версия на настоящето упътване можете да намерите на www.rev.de.
Като допълнителен източник може да ползвате и приложения QR код.
CZ Vícejazyčnou verzi tohoto návodu najdete na www.rev.de.
Alternativně můžete také sledovat QR kód umístěný vedle.
DK Du finder en flersproget version af denne brugsanvisning på www.rev.de.
Alternativt kan du følge QR-kode ved siden af.
EE Selle juhendi mitmekeelse versiooni leiate veebilehelt www.rev.de.
Alternatiivselt võite kasutada ka kõrvalolevat QR-koodi.
FI Tämän käyttöohjeen monikielinen versio löytyy osoitteesta www.rev.de.
Vaihtoehtoisesti voit myös käyttää vieressä olevaa QR-koodia.
HR Višejezičnu verziju ovih uputa možete pronaći na stranici www.rev.de.
Također možete slijediti i QR kôd na desnoj strani.
HU A jelen útmutató többnyelvű változatát a www.rev.de weboldalon találja.
Másik lehetőségként olvassa be az itt látható QR-kódot.
IS Hægt er að finna leiðbeiningar á fjölda tungumála á vefslóðinni www.rev.de.
Eins er hægt að fara eftir QR-kóðanum hér til hliðar.
IT Una versione multilingue di questo manuale è presente al sito www.rev.de.
Oppure, è possibile seguire il codice QR a lato.
LT Šią instrukciją kitomis kalbomis rasite adresu www.rev.de.
Arba pasinaudokite šalia esančiu QR kodu.
LV Šīs instrukcijas daudzvalodu versiju var atrast vietnē: www.rev.de.
Varat arī sekot zemāk redzamajam QR kodam.
NL Een meertalige versie van deze handleiding is beschikbaar op www.rev.de.
Als alternatief kunt u ook de hiernaast afgebeelde QR-code volgen.
NO En flerspråklig versjon av denne bruksanvisningen fins på www.rev.de.
Du kan også følge QR-koden under.
PL Wielojęzyczna wersja niniejszej instrukcji jest dostępna na stronie www.rev.de.
Można również skorzystać z umieszczonego obok kodu QR.
PT Em www.rev.de encontra-se uma versão multilíngue deste manual.
Como alternativa, também é possível seguir o código QR abaixo.
RO O versiune multilingvă a acestor instrucțiuni găsiți la www.rev.de.
Alternativ puteți căuta și folosind codul QR alăturat.
RU Многоязычная версия этого руководства доступна на www.rev.de.
Кроме того, вы также можете увидеть соседний Следуйте QR-коду.
SE En flerspråkig version av denna bruksanvisning finns på www.rev.de.
Alternativt kan du också använda följande QR-kod.
SK Viacjazyčná verzia tohto návodu sa nachádza na www.rev.de.
Alternatívne môžete použiť aj vedľa uvedený QR kód.
SI Na voljo je večjezična različica tega priročnika www.rev.de.
Lahko pa vidite tudi sosednjo Sledite QR kodi.
TR Bu talimatın çok dilli versiyonunu www.rev.de adresinde bulabilirsiniz.
Alternatif olarak yandaki QR kodunu da tarayabilirsiniz.
UA Багатомовна версія цієї інструкції доступна на www.rev.de.
Крім того, ви також можете скористатися розташованим поруч QR-кодом.

REV Ritter GmbH
Frankenstr. 1-4 •63776 Mömbris •Deutschland •www.rev.de
E-Mail: [e-mail] •D Service-Telefon: [phone]*
*kostenfreie Service-Rufnummer, Mobilfunkpreise abweichend

13
GB
Wood/ Volt/ Metal detector 3 in 1
Instruction manual
INTRODUCTION
Dear Customer,
We’d like to thank you for purchasing our product. Please read the following operating instructions thoroughly
before using this product for the first time and keep it handy for future reference (S1).
Please check the product before use for any damage.
PROPER USE
GENERAL SAFETY INSTRUCTIONS
• The product conforms to the appropriate European CE directives (S2).
• The product is not suitable for rough use (e.g. construction sites)!
• Handle this product carefully. It can be damaged by shocks, blows or by being dropped, even from a low height!
• This product has no replaceable parts. Do not attempt to open or repair this product!
• Please observe the technical specifications!
• Please follow this instruction manual and keep it in a safe place!
• Please pass on this instruction manual to a subsequent owner!
• Not to be used by children!
• Do not operate a defective product!
• This product conforms to the appropriate European safety standards.
• The product is not intended for use by persons (including children) whose physical, sensory or mental
abilities are limited or who lack experience and knowledge! These persons may only use the product if they are
supervised by a person responsible for their safety, or if they have been inducted into how to use the product!
The supervision and use of this product must be carried out by a responsible person!
• Only to be used by a qualified electrician (S4)!
• The product is IP20 rated and suitable for use in dry interior spaces (S3).
• Make sure that this product is kept out of the reach of children or unauthorised persons.
• The product is intended exclusively for household use or similar purposes. It must not be used for commercial
purposes!
• The product is only designed for use with the appropriate batteries.
• The product may only be used only for the purpose for which it is intended, in accordance with this user manual!
• Do not open the housing (S5)!
• Do not use in the immediate vicinity of flammable materials!
• Do not immerse in water or other liquids!
• Do not operate with wet hands!
• Do not operate the product’s buttons with electrically conductive objects!
• Do not operate the product at, on or in the vicinity of open flames (e.g. candles)!
• Do not expose the product to direct sun and shield it from extreme heat!
• The product’s keys must not be in permanent operation!
GENERAL INFORMATION
PROPER USE
The device uses electronic signals to locate the exact position of ceiling/wall joists, pipes and metal in masonry
and drywall. Once the outer edge of the set material is detected, the device sends visual and audible signals (LCD
display) that allow you to determine the central position.
SAFETY INSTRUCTIONS FOR BATTERIES
• Do not short-circuit batteries.
• An incorrect battery polarity can destroy the unit. Pay attention to the correct polarity when inserting the
batteries.
• If you will not be using the product for a long time, remove the batteries.
• Do not attempt to revive batteries or rechargeable batteries by heating or similar measures. Primary batteries
must not be recharged as this can lead to electrolyte leakage, explosion or fire.
• Do not immerse batteries in water and store them in a dry, cool place, not a damp one.
• Do not throw batteries into a fire, do not open them nor solder or weld them yourself.
• Do not ingest batteries/rechargeable batteries, risk of burns from hazardous substances.
• This product contains button cells. If the button cell is swallowed, severe internal burns can occur in as little as 2
hours and result in death.

14
GB
INSERTING THE BATTERY / LOW BATTERY LEVEL
MODES / FUNCTIONS
Open the battery compartment on the back of the device and insert the enclosed 9V battery. Make sure that the
polarity of the battery is correct. Then close the battery compartment again.
Low Battery Indicator: The low battery icon is displayed when the battery level becomes low. It is not enough to
power the device for proper operation. Please replace the 9V battery immediately with a new battery of the same
type.
Working current: <50 mA
Standby current: <1µA
ATTENTION: The device cannot detect shielded lines such as LAN or Ethernet, or thin lines such as telephone
lines and bell wires.
5 scan modes are available for selection
• Beam Scan ½ inch: Locates the center and edges of wood and metal beams up to 13mm depth.
• Beam Scan 1 inch: locates the center and edges of wood and metal beams up to 25mm deep
• Beam Scan 1½ inches: Locates the center and edges of wood and metal beams up to 38mm deep
• Metal scan: Detects metal up to 60mm deep
• AC Scan: Detects unshielded AC lines (110-230V~) to a depth of up to 51mm
Other function:
• With green LCD backlight
• With buzzer alarm
• When the device is inactive for 3 minutes, it turns off automatically
• Accessories (9V Battery)
• Product
• Instructions
Check the delivery for completeness and perfect condition.
In the case of missing parts or damage:
• do not mount the unit!
• do not put the unit into operation!
• make a complaint to the supplier.
The deliver consists of:
SCOPE OF DELIVERY
• IP protection class: IP20 (S3)
TECHNICAL DATA
• Protection class: III (S6)
• Ambient temperature: 0°C - 35°C / max. 35°C
• Battery: 9V
• Dimensions W x H x D: 68 x 160,5 x 30mm
TIPS FOR THE OPERATION
For best scanning results, it is important to hold the device properly and move it slowly while scanning.
The following tips will provide more accurate scan results:
• Grasp the handle with your thumb on one side and fingers on the other. Make sure make sure that your
fingertips are resting on the handle and not touching the surface to be scanned or the scan head.
• Keep the unit straight, parallel to the wall/ceiling joists, and do not rotate the unit.
• Hold the device flat against the wall and do not rock, tilt, or press firmly as you slowly glide over the surface to
be scanned.
• Avoid placing your other hand or any other part of your body on the surface to be scanned during the scan.
surface to be scanned. This will affect the performance of the device.

15
GB
Differences in surfaces
Wallpaper: The device will work on walls covered with wallpaper or fabrics, unless they contain metal foil/metal
fibers or are still damp after application. Wallpaper may need to dry for a few weeks after application.
Freshly painted walls: drying may take a week or more.
Plaster or gypsum board: Due to irregularities in plaster thickness, it is difficult for the device to locate nails or
screws in beam scan mode. Switch to metal scan mode to find possible nail heads. If the plaster has metal mesh
reinforcement, the device may not be able to detect this material.
Extremely textured walls or acoustic ceilings:
To scan a ceiling or wall with an uneven surface, place a thin cardboard box on the surface to be scanned and scan
over the box in 1½ inch scan mode. If irregular scan results are received, switch to metal scan mode to find nails or
drywall screws aligned vertically where a beam is located.
Wood floors, subfloors, or gypsum drywall over plywood sheathing: Use the 1½ inch scan mode and move the unit
slowly. The signal strength indicator may only show limited indicator bars if the unit locates a bar through thick
surfaces.
The device cannot scan for bars through concrete or carpet/cushion. In problematic situations, try locating nails or
screws in metal scan mode that may be vertically aligned with where a bar is located.
Note: Sensor depth and accuracy may vary due to moisture, material content, wall structure and color.
WARNING Do not rely solely on the device to locate objects behind the scanned surface. Use
other sources of information to help locate items before entering the surface. Such additional
sources include building plans, visible entry points of pipes and conduits into walls, and standard
procedures for, for example, stud spacing of 40-60cm.
• If you get incorrect scan results, it may be due to moisture, moisture in the wall cavity/drywall, or recently
applied paint/wallpaper that has not dried completely.Drywall, or recently applied paint/wallpaper that has not
dried completely. Moisture may not always be visible, but will affect the unit‘s sensors. Allow the wall to dry for a
few days.
• Depending on the proximity of the electrical wires or pipes to the wall surface, the device may detect these
possibly in the same way as beams. Always use caution when nailing, cutting or drilling walls, floors and
ceilings that may contain these items.
• In stud construction, the distance is usually 40-60cm, with a width of about 38mm. Anything that has a
other width may not be a beam. Always turn off the power supply when working near electrical wires (S5).

16
GB
SWITCHING ON / CALIBRATING THE DEVICE
SCANNING IN BAR SCAN MODE
The device can be calibrated anywhere on the wall.
• Place the device against the wall before pressing the On/Off key.
• Press the On/Off button. The LCD display will always show the ½ inch scan mode.
Press the scan key to start the calibration. The decreasing indicator bars disappear and the buzzer beeps once
and the calibration is complete. Release the scan button and do not move your fingers. Hold the device flat against
the wall and start scanning.
Note: It is important to wait until the calibration is complete each time before moving the scanner. (approx. 2-3
seconds)
If no indicator bars appear on the display during scanning, the device was probably calibrated near or over a bar
and then moved away, or the wall is not flat. Move the device to another location and calibrate again.
Always scan in ½ inch scan mode flat against the wall. Press the Mode Selector button until you reach the desired
mode, place the instrument flat against the wall, and then press the Scan button. Wait for the indicator bars to go
out and the buzzing to stop when calibration is complete before moving the instrument.
Slowly move the instrument across the surface. An arrow and the edge indicators will appear in the display to
locate the position of the bar edge.
Continue to move the instrument slowly. When the center of a bar is located, the full display bars are shown and the
buzzing sound is heard.
For deeper bars (e.g. through thicker walls), the display bars will not be fully displayed when the center of the bar
has been located. If you did not locate a bar in ½ inch scan mode, try again in 1 inch scan mode or 1½ inch scan
mode.
AC LINE WARNING
The AC line warning operates continuously in ½ inch scan, 1 inch scan, 1½ inch scan and Metal Scan. When a live
AC line is detected, the AC detection warning indicator appears in the display. When scanning begins over a live
AC power line, the warning AC power line begins, the AC power line warning will be continuously displayed. Use
extreme caution under these circumstances or when live AC power lines are present.
WARNING: Electric field detectors may not detect live AC power lines if the lines are more than 51mm from the
scanned surface, are enclosed in concrete or (shielded) conduit, are present behind a plywood wall or metal wall
covering, or if moisture is present in the environment or scanned surface.
WARNING: Do not assume that there are no active live wires in the wall. Do not take any action that
could be dangerous if the wall contains or could contain active live wires. Always turn off power,
gas, and water supplies before penetrating a surface. Failure to follow these instructions may
result in electric shock, fire and/or serious injury or property damage. Always turn off the power
supply when working near electrical wiring.

17
GB
SCANNING IN AC SCAN MODE
As in Metal Scan Mode, AC Scan Mode has interactive calibration and works in the same way.
1. (A3 Figure a) Press the mode selection button until you are in AC scan mode. Place the device flat on the wall
and then press the Scan button. Wait until the beep confirms that calibration is complete before moving the in-
strument. After calibration is complete, slowly move the instrument across the surface. Mark the location with the
highest AC reading (most center indicator bars on the display). If it is a strong target, the arrow shown above will
be displayed and a steady beep will sound. Continue in the same direction until the indicator bars decrease.
display bars decrease. Reverse direction and mark the point where the indicator bars protrude from the
reverse direction. The midpoint of the two marks is the location of the center of the live AC line. If the tool indicates
large areas of live conductors, you can reduce the sensitivity of the tool to refine the scan area and locate the live
conductor more precisely by following steps 2 and 3 below.
2. (A3 Figure b) Scan the area again to more accurately determine the location of the live AC line. Release the scan
button and turn the power back on. This time, start at the wall above one of the previous marks. This will reset the
unit to a lower sensitivity and narrow the scan area.
3. (A3 Figure c) Scan in both directions as in step 2. The indicated area should become smaller so that you can
identify the position of the live wire more precisely. This process can be repeated to narrow the field even further.
Note: In AC scan mode, only live, unshielded AC lines are detected. For more important details and warnings about
line detection, refer to the warnings in the chapter „AC line warning“.
SCANNING IN METAL SCAN MODE
Note: When scanning for beams, use ½ inch scan mode (or 1 inch scan mode or 1½ inch scan mode on thicker
walls) to quickly locate centers and edges. Use the metal scan to determine if the previous reading in the beam
scan is a wood beam, a metal beam, or a pipe. Metal scan mode displays metal drywall screws, metal beams or
pipes, but no longer displays wood beams.
Metal scan mode has an interactive calibration to adjust for sensitivity to metal, which can be used to determine
the exact location of metal objects in walls, floors and ceilings. The maximum sensitivity is ideal for quickly deter-
mining the approximate location of metal. The sensitivity can be reduced, however, by calibrating the tool closer
to the metal. With reduced sensitivity, the area in which metal is indicated is smaller. However, in both cases, the
metal target is in the center of the area where the tool indicates that metal is present.
1. Press the mode selection button to switch to the metal scan mode. Turn the instrument on for maximum metal
sensitivity in the air by pressing the Scan button. This will ensure that the calibration is away from metal objects.
(The instrument can only be calibrated away from the wall in metal and AC scan modes).
2. (A3 Figure a) After pressing the scan button, place the instrument flat on the wall and slowly move it across the
surface. Mark the point where you get the highest metal reading (most center indicator bars on the display). If it is
a strong target, the arrow shown above will be displayed and a steady beep will sound. Continue in the same direc-
tion until the indicator bars decrease. Reverse direction and mark the point where the indicator bars protrude from
the reverse direction. The midpoint of the two marks is the position of the center of the metal object.
If the instrument is displaying metal over a large area, you can refine the scan area to locate the metal target more
precisely by following steps 3 and 4.
3. (A3 Figure b) To more accurately locate the metal target, scan the area again. Release the scan button and turn
the unit back on. This time, start at the wall above one of the previous marks. This will reset the tool to a lower sen-
sitivity and narrow the scan area.
4. (A3 Figure c) To further reduce the sensitivity and further refine the scan area, This process can be repeated
several times to further narrow the field.
Note: If indicator bars appear on the display, metal is present. Small metal targets or metal targets deep below the
surface may result in only a few indicator bars on the display and no beep will sound. In this case, use the highest
display to determine the metal position.

18
GB
ERROR SEARCH / HELPFUL HINTS
(SEE ALSO CHAPTER „TIPS FOR OPERATION“)
Description Possible cause Troubleshooting
Device detects other
objects besides bars
in bar scan mode.
Device detects more
targets than are
assumed to be there.
•Electrical wiring or
metal/plastic wiring is
near or even touching
the back of the wall.
•Rescan the area in Metal Scan Mode and AC Scan Mode
to determine if metal or active lines are present.
•Search for other bars in several places directly above or
below the first scan area at regular intervals (e.g. 30, 40, ....
cm), or in the same place for the original bar.
•A beam measures about 38mm from edge to edge. If the
value is larger or smaller, then it is probably not a beam -
unless it is near doors or windows.
The line detection
area appears much
larger than the actual
line (AC only).
•Line detection can
indicate up to 31cm
laterally from the actual
electrical line in drywall.
•To narrow the detection, turn the device off and on again
at the point where the line was first detected and scan
again.
Difficulty in detecting
metal.
•Device was calibrated
over a metal object.
•Metal object is too
small or too deep in the
wall.
•Device may have been calibrated over a metal object,
reducing sensitivity. Repeat the calibration at another
location.
•Scan in both horizontal and vertical directions. Metal
sensitivity is increased when the metal object is parallel to
the sensor.
The detection area
of the metal object
appears wider than
the actual size of the
object.
•Metal has a greater
density than wood.
•To decrease sensitivity, recalibrate the instrument over
one of the first two marks (metal scan mode only).
Frequent display of
bars near windows
and doors.
•Double and triple
beams are usually
located around doors
and windows. Fixed
trusses are located
above them.
•Look for outside edges so you know where to start.

19
GB
• Clean with a dry or slightly moist, clean, lint-free cloth and a mild detergent if required. Do not use cleaners that
contain abrasives or solvents.
CLEANING
WEEE DISPOSAL INFORMATION
According to the European regulations, used electrical and electronic equipment may no longer be put out into
unsorted rubbish. The symbol on the wheeled rubbish bin points out the necessity for separated collection. Help
us to protect the environment and ensure that this unit is put out in the appropriate systems for separate collection
once you do not use it any longer. DIRECTIVE OF THE EUOROPEAN PARLIAMENT AND COUNCIL of 4th July 2012
concerning used electrical and electronic equipment (S7).
SERVICE
BATTERY DISPOSAL INSTRUCTIONS
If you have any questions concerning our products or a complaint, then please go to www.rev.de to find out how
to make contact or how to organise a return. Alternatively, send an email to [e-mail]. We’d like to point out
that we are unable to process any shipments which do not have a return number and will not accept them.
Batteries and rechargeable batteries must not be disposed of with household waste. Every consumer is legally
obliged to dispose of all batteries and rechargeable batteries, whether or not they contain harmful substances,
to a suitable commercial or municipal collection point municipality/district so that they can be disposed of in an
environmentally friendly manner. Batteries and rechargeable batteries should only be returned in a discharged
state (S8)!
You suspect electrical
lines, but the device
does not detect any.
•Conduits can be
shielded by metal pipes,
braided shields, metal
wall coverings, plywood
walls, or other dense
materials.
•Lines deeper than
51mm from the surface
may not be detected.
•Lines may not be
active.
•Scan the area again in metal scan mode to see if you find
any metal, conduit, or metal pipes.
•Be especially careful if the area has plywood, thick wood
beams behind drywall, or thicker than normal walls
•If a switch controls an outlet, make sure it is on for
detection, but off when working near electrical wires.
WARNING: Use caution when nailing, screwing, or sawing
into walls, floors, or ceilings where wiring may be present or
you suspect it.
Device indicates low
battery and does not
work.
•The battery level is too
low for measurement.
•Replace the battery with a new 9V block of the same type.
The indicator bars
on the display flash
during scanning.
•The instrument was
calibrated near or over
a bar and then moved
away.
•The wall is not flat.
•Move the device to another location and perform the
calibration again.
•Recalibrate the instrument at the point where the indicator
bars were flashing.
No indicator bars on
the display during
scanning.
•Calibration was not
performed correctly.
•The bar is too deep
below the surface for
the bar scan mode set.
•Rerun the calibration at a different location.
•Select a greater scan depth, recalibrate the device, and
scan again.
