EINLEITUNG
Lieber Musikfreund!
Wir gratulieren Ihnen zum
Erwerb Ihrer neuen REVOX HiFi-
Lautsprecher und danken Ihnen
für das Vertrauen, das Sie uns
mit dem Kauf dieses hoch-
wertigen Produktes entgegen-
bringen.
Ihre REVOX Einbaulautsprecher
wurden nach neuesten elektro-
akustischen Erkenntnissen ent-
wickelt und mit großer Sorgfalt
gefertigt. Vor Inbetriebnahme
sollten Sie die folgenden Hin-
weise beachten, damit sich die
klanglichen Qualitäten voll ent-
falten können.
Allgemeines
Der IWS65 ist für den Einbau in
abgehängte Decken oder in
Wandverschalungen vorge-
sehen. Der beiliegende Mon-
tagebügel erlaubt den Einbau für
Wandstärken bis 45 mm.
Für den Einbau in Massiv-
decken oder – wände ist ein
passendes Einbaugehäuse von
REVOX erhältlich. Weitere Infor-
mationen zum REVOX - Einbau-
gehäuse finden Sie auf Seite 7.
Auspacken
Bevor Sie mit der Montage
beginnen, überprüfen Sie bitte
den Inhalt des Versandkartons:
2 x Schallwand mit 2-Wege
Lautsprechersystem
2 x Metall-Lochgitter
2 x Metall-Montagebügel
2 x Lackierschablone
1 x Ausschnittschablone
2 x Zubehörbeutel
 mit je 6
Gewindeschrauben
Wir empfehlen, das Ver-
packungsmaterial für einen
eventuell späteren Transport
aufzubewahren.
Deutsch

IWS 65
3
Inhaltsverzeichnis
EINLEITUNG
- Lieber Musikfreund
- Allgemeines
- Auspacken
Inhaltsverzeichnis
Lautsprecher ausrichten
Lautsprecherposition
- Stereo-Frontlautsprecher
- Center-Lautsprecher
- Surround-Lautsprecher
MONTAGE
IWS65 in abgehängter Decke
IWS65 farblich anpassen
- IWS65-Rahmen lackieren
- LS-Gitter umlackieren
Montage im Einbaugehäuse
- Lautsprecherzuleitung
- Einbaugehäuse in Beton gießen
- Einbaugehäuse in der Wand
- Lautsprecherbefestigung
Technische Hinweise
- Lautsprecherpolung
- Kabellänge & Querschnitt
- Belastbarkeit
Technische Daten
Garantie
Notizen
2
2
2
2
3
4
4
4
5
5
6
6
7
7
7
7
7
8
8
8
9
9
9
9
10
10
11

4
Lautsprecher ausrichten
Bevor Sie mit der Montage
beginnen, hier noch ein paar
Hinweise zur Ausrichtung des
Einbaulautsprechers. Der
Lautsprecher ist so konzipiert,
dass die optimale Wiedergabe
erreicht wird, wenn der
Hochtöner sich über dem Bass
befindet. Dies gilt auch, wenn
der Lautsprecher sich in einer
sehr hohen Einbauposition
unterhalb der Decke befindet.

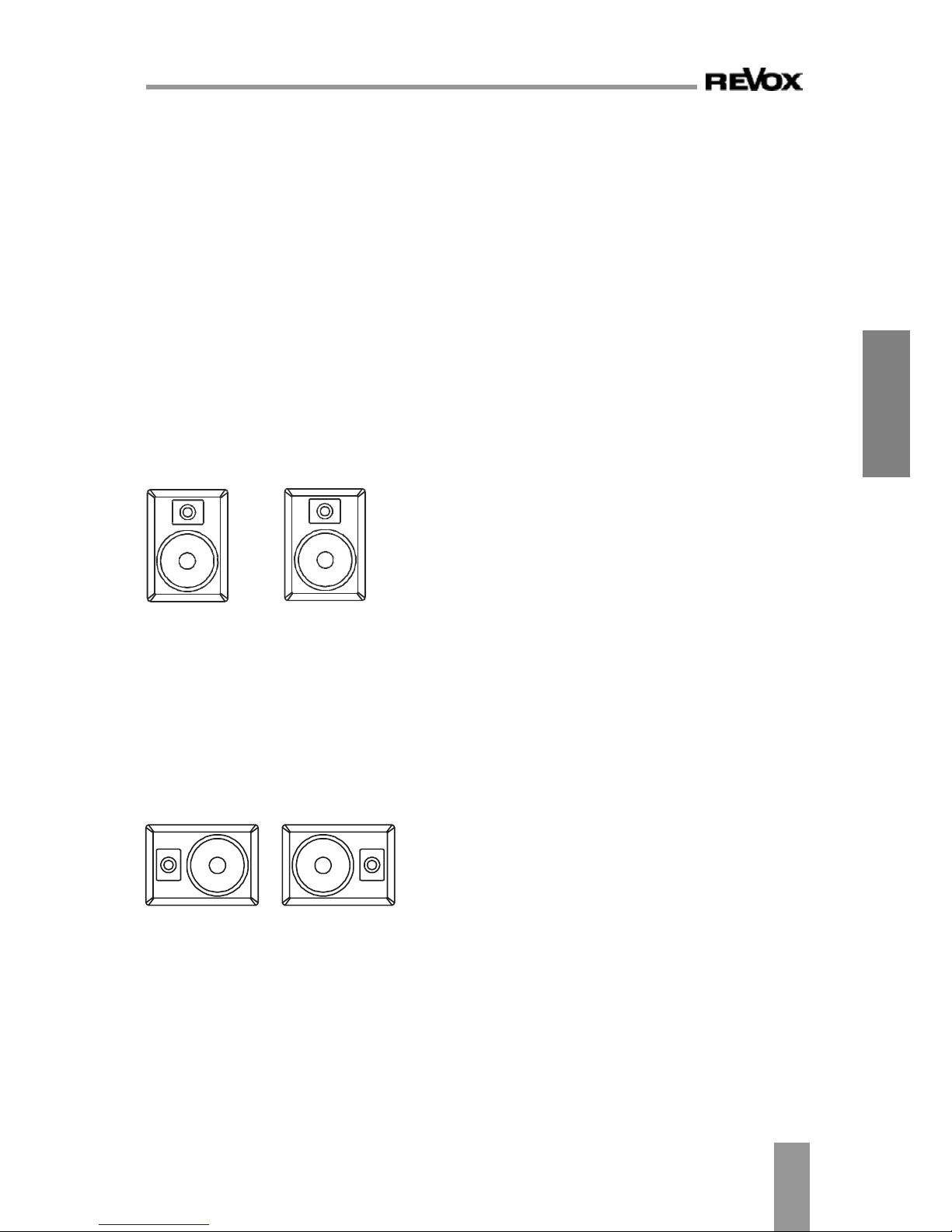

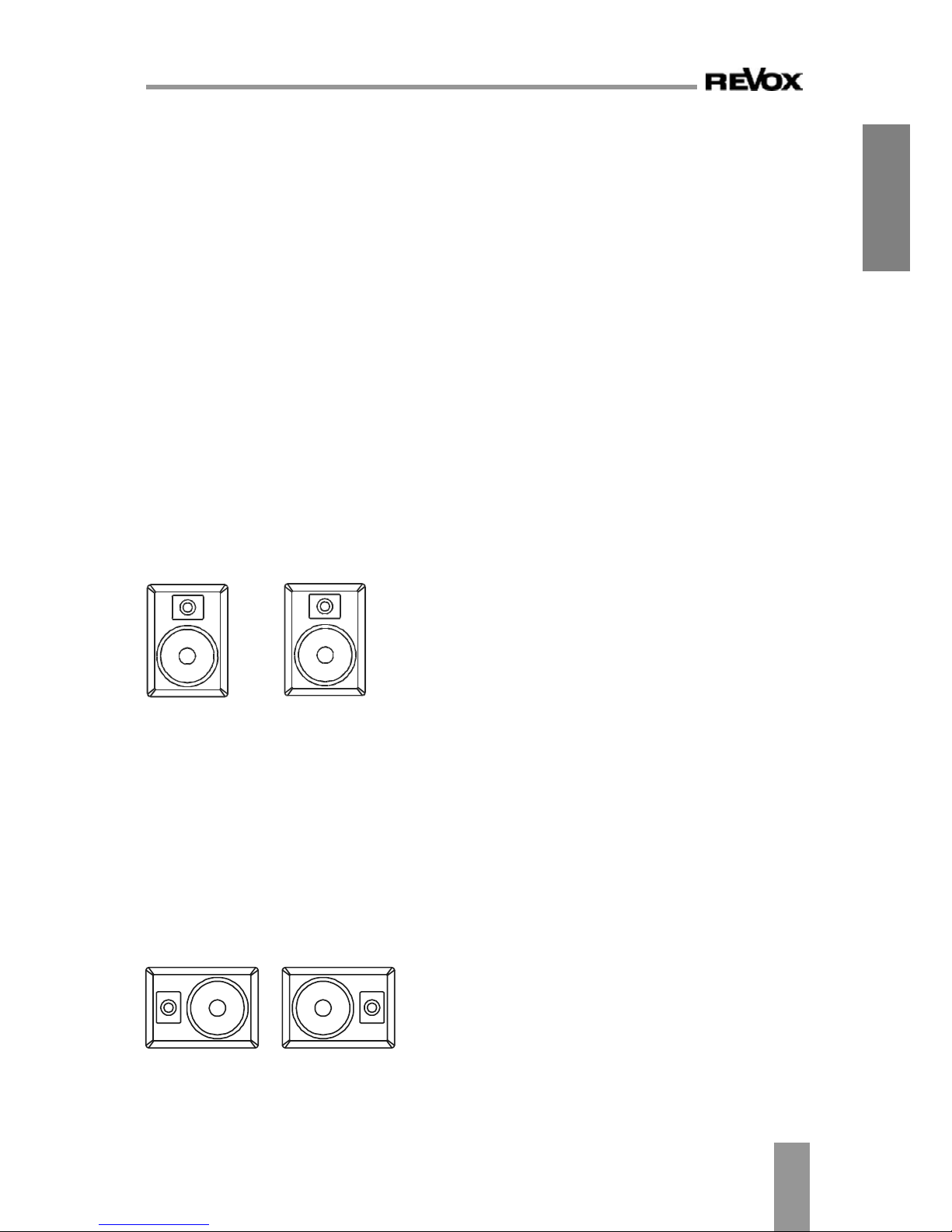

Bei einem Stereopaar müssen
beide Lautsprecher in gleicher
Weise ausgerichtet werden.
Siehe folgendes Schema:
Ist eine vertikale Ausrichtung
aufgrund der Gegebenheiten
nicht möglich, sollten die Laut-
sprecher in der Horizontalen
spiegelbildlich ausgerichtet
werden, sodass die Hochtöner
nach außen zeigen.
Siehe folgendes Schema:
Lautsprecherposition
IWS65 als Frontlautsprecher
für Stereo- bzw. Heimkino-
wiedergabe
Optimal ist, wenn sich die
Hochtöner etwa auf Ohrhöhe
befinden. Der Abstand zwischen
den Lautsprechern hängt von der
Raumgröße und dem Abstand
zum Hörer ab. Als allgemeine
Regel gilt, dass der Abstand zum
Hörer mindestens 1,5m betragen
sollte. Der Abstand zwischen den
Lautsprechern sollte nicht größer
sein als der Abstand zum Hörer.
Optimal ist, wenn die zwei Laut-
sprecher und der Hörer ein
gleichseitiges Dreieck bilden. Ist
der Abstand zwischen den Laut-
sprechern zu groß, kann es zu
klanglichen Einbußen im mitt-
leren Bereich des Hörraumes
kommen. Ein zu geringer Ab-
stand führt dagegen zu einem
Verlust der Räumlichkeit, einher-
gehend mit einer reduzierten
Tiefenstaffelung.
Deutsch

IWS 65
5
IWS65 als Center-lautsprecher
im Heimkino
Für ein optimales Klangbild
empfiehlt es sich den Center-
lautsprecher auf die Bildmitte
auszurichten. Bei Verwendung
einer Projektorleinwand muss
darauf geachtet werden, dass
diese auch schalldurchlässig ist.
Der Hochtöner des Laut-
sprechers sollte sich auch bei
diesem Einsatz auf Ohrhöhe
befinden. Wird ein konven-
tionelles TV-Gerät verwendet, ist
darauf zu achten, dass das
Magnetfeld der Lautsprecher
nicht die Bildwiedergabe stört.
Sollten Sie sich für eine Einbau-
position unter dem Bildschirm
entscheiden, beachten Sie bitte,
dass sich der Lautsprecher nicht
zu nahe am Boden befindet und
der Klang nicht durch ein
späteres Aufstellen von Möbeln
gedämpft wird.
IWS65 als Surround-
lautsprecher im Heimkino
Der Klang aus den Surround-
Lautsprechern sollte möglichst
diffus sein. Dadurch wird
sichergestellt, dass die Qualität
des Audioklangs von vorne
durch Ändern der Hörposition
nicht beeinträchtigt wird. Die
Lautsprecher sollten in der
Regel hinter dem Hörer und
mindestens 0,6 m über
Ohrhöhe platziert werden. Der
Einbau in die Decke führt bei
dieser Anwendung zu guten
Ergebnissen. Die Ausrichtung
ist bei Einsatz als Surround-
lautsprecher weniger wichtig als
in den anderen Fällen.

6
MONTAGE
Für den Einbau des IWS65 in
eine abgehängte Decke oder
eine Wand in Ständerbauweise
benützt man den beiliegenden
Montagerahmen aus Metall.
Dabei wird ein Ausschnitt von
188 x 275 mm mit Hilfe der
Einbauschablone angebracht.
Achten Sie darauf, dass kein
Schmutz im eingebauten
Zustand von hinten auf die
Lautsprechereinheit gelangen
kann. Ist der Hohlraum sauber,
wird das Lautsprecherkabel
polungsrichtig mit dem IWS65
verbunden.

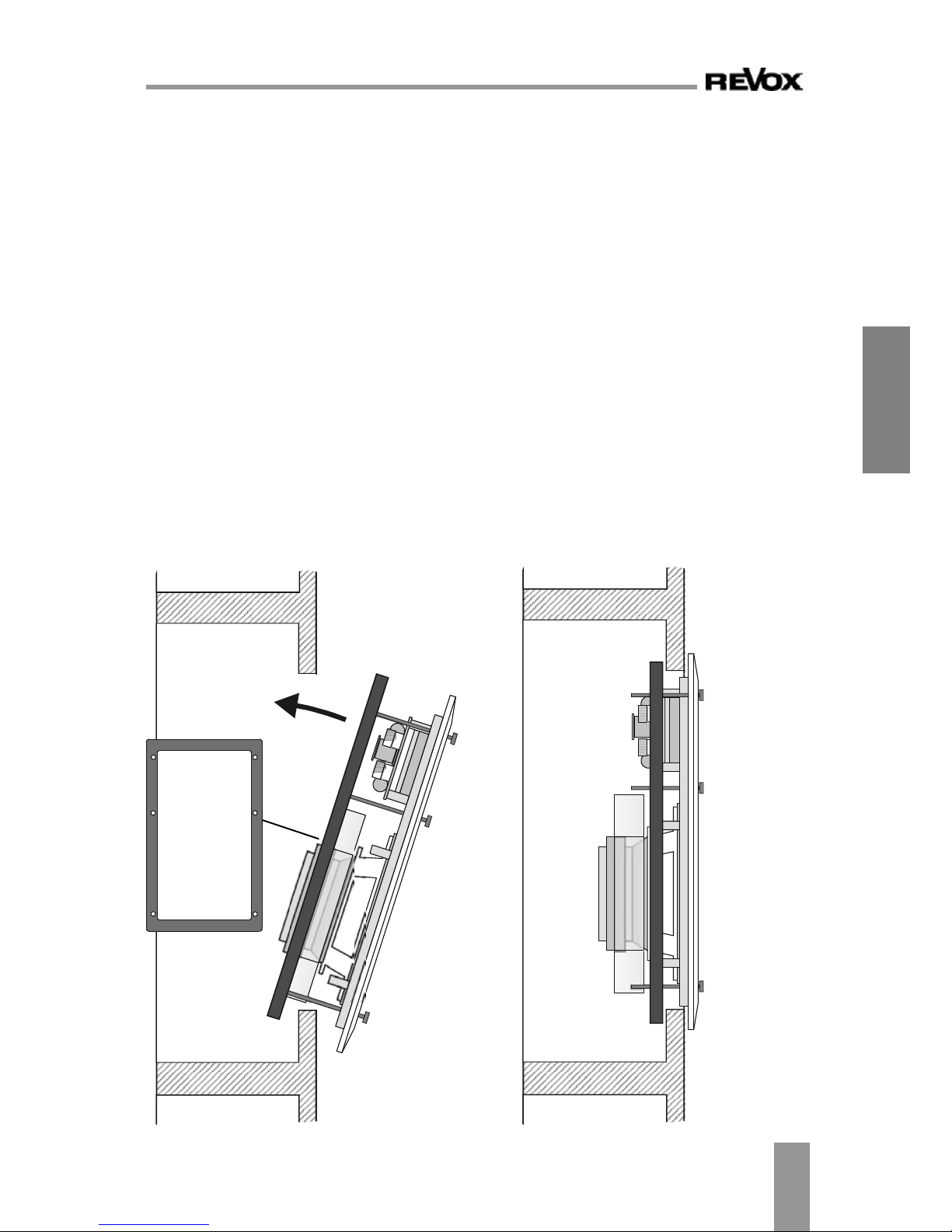

Schritt 1 Die Lautsprecher-
einheit wird nun mit den 6 bei-
liegenden Gewindeschrauben
mit dem Montagerahmen lose
verbunden und schräg in den
Ausschnitt eingeführt.
Schritt 2 Nachdem die Ein-
heit korrekt ausgerichtet ist,
werden die Schrauben voll-
ständig angezogen. Die Ge-
windeschrauben sollten dabei
nur handfest angezogen
werden, da ansonsten das
Lochblechgitter nicht mehr in
die Aufnahme passt.
Montage-
Rahmen
Schritt 1 Schritt 2
IWS65 in abgehängter Decke oder Wand in Ständerbauweise
Deutsch

IWS 65
7
IWS65 farblich anpassen
IWS65-Rahmen umlackieren
Mit der beiliegenden Lackier-
Schablone kann der IWS65
farblich an sein Umfeld
angepasst werden. Entfernen
Sie dazu das Lautsprechergitter
und fixieren Sie an dieser Stelle
die Lackierschablone am Laut-
sprecher. Stellen Sie sicher,
dass kein Sprühnebel beim
Lackieren seitlich in den Laut-
sprecher eindringen kann.
Lautsprechergitter umlackieren
Wenn zusätzlich das Lautspre-
chergitter umlackiert werden soll,
ist das inliegende Flies zu
entfernen. Das Flies besitzt eine
Haftbeschichtung, die ein
leichtes Wiederanbringen nach
dem Trocknen des Lackes
ermöglicht.
L
Weitere Informationen zu
Lautsprecherkabeln und dem
Anschluss der Lautsprecher
finden Sie unter Technische
Hinweise / Seite 8.
Montage im
REVOX -Einbaugehäuse
(optional; Art.Nr. 1.084.472.01)
Für den Neubau empfiehlt sich
das passende, wasserfeste
Einbaugehäuse zu verwenden.
Dieses wird entweder in der
Rohbauphase in die Wand
eingepasst (Abb. 1) oder
bereits schon beim Giessen der
Wände bzw. Decken auf die
Verschalung fixiert (Abb. 2).
! Achtung Positionierung !
Die Ausrichtung des Laut-
sprechers kann später nicht
mehr korrigiert werden. Über-
prüfen Sie deshalb vor der
Montage des Einbaugehäu-
ses die Lautsprecherposition
anhand des Positionsetiketts
auf der Gehäuseinnenseite.
Lautsprecherzuleitung
An jeder Seitenwand des Ein-
baugehäuses befindet sich ein
Rundloch mit Kunststoffabde-
ckung, das ein Leerrohr
(Flexrohr EN20 ) mit 20mm
Durchmesser aufnehmen kann.
Führen Sie an dieser Stelle das
Installationsrohr für die Laut-
sprecherleitung ein. Stellen Sie
auf jeden Fall sicher, dass der
Rohr-Gehäuse-Übergang abso-
lut dicht ist und kein Beton beim
Giessen seitlich eindringen
kann.

8
Einbaugehäuse
in Beton eingießen
Die Befestigung des Einbau-
gehäuses auf den Verscha-
lungsbrettern wird mit 4 Draht-
stiften (4,2 x 120 mm) in den
vorgebohrten Positionen vorge-
nommen. Ist der Beton durch-
gehärtet, werden die 4 Draht-
stifte durch den Boden des
Einbaugehäuses herausge-
zogen oder abgebrochen.
Abmessungen Einbaugehäuse
Einbaugehäuse in Wand/
Decke mit Feinputzschicht
Wird das Einbaugehäuse in
eine (Ziegel)-Wand einge-
lassen, ist darauf zu achten,
dass der umlaufende Falz frei
bleibt, damit die nachträglich
aufgebrachte Feinputzschicht
(im Schema schwarz gefärbt)
bündig mit dem Einbaugehäuse
abschließen kann.
Lautsprecherbefestigung
Verwenden Sie für die Montage
der Lautsprechereinheit mit
dem Einbaugehäuse die 6
Holzschrauben. Bei unebener
Wandfläche sollte ein Dicht-
band verwendet werden, damit
ein luftdichter Abschluss
gewährleistet ist.
225
312
100
Abb. 1 Abb. 2
Feinputzschicht
Deutsch

IWS 65
9
Technische Hinweise
Lautsprecher
polungsrichtig anschließen:
 Pluspol mit der roten
Lautsprecherklemme
verbinden
 Minuspol mit der schwarzen
Lautsprecherklemme
verbinden
Hinweis: Falls ein oder sogar
mehrere Lautsprecher verpolt
angeschlossen wurden, stellt
sich eine deutlich reduzierte
Baßwiedergabe ein zusammen
mit einem ungenauen und
diffusen Klangbild.
Kabellänge und Querschnitt
REVOX -Lautsprecher weisen
einen ausgeglichenen elektri-
schen Impedanz- und Phasen-
verlauf auf und stellen für den
Endverstärker sowie die Laut-
sprecherkabel eine unkritische
Last dar. Um die Leitungs- und
Hochtonverluste jedoch mög-
lichst gering zu halten,
empfehlen wir, die Kabelquer-
schnitte wie folgt zu dimen-
sionieren und in jedem Fall
2-adrige Litzen zu verwenden.
bis 15 m: Ø 0.75 mm2
bis 30 m: Ø 1.50 mm2
über 30 m: Ø 2.50 mm2
Von größeren Kabellängen (ab
ca. 50m) raten wir wegen un-
vermeidlicher Verluste für die
HiFi-Wiedergabe ab.
Belastbarkeit
Die Angabe der Belastbarkeit
auf dem Typenschild Ihrer
REVOX -Lautsprecher beziehen
sich auf linear eingestellte
Klangregler am Verstärker.
Es ist möglich, diese Laut-
sprecher an Verstärkern zu
betreiben, deren Ausgangs-
leistung höher ist. Dabei muss
aber beachtet werden, dass die
Lautstärke nur so weit aufge-
dreht wird, bis das Ohr -meist
zuverlässig- eine Überlastung
meldet. Dieses Anzeichen
äußert sich rechtzeitig durch
starkes Anwachsen von Ver-
zerrungen.
Durch eine Kurzzeitüber-
lastung nehmen Ihre REVOX -
Lautsprecher keinen Schaden.
Sollten die Lautsprecherchassis
durch eine längere Überlastung
beschädigt worden sein, so ist
dies von dem zuständigen
Servicetechniker zweifelsfrei
feststellbar. Eine Garantie-
leistung durch REVOX ist dann
nicht gegeben.

10
Technische Daten
Garantie
Die Garantie beträgt 60 Monate
ab Kaufdatum.
Ihr Ansprechpartner im Service-
fall ist zuerst Ihr Fachhändler.
Sollte Ihnen dieser nicht
weiterhelfen können, senden
Sie das IWS65-Lautsprecher-
system frachtfrei und ohne
Zubehör an den nationalen
Vertrieb.
Bitte legen Sie in jedem Fall
eine genaue Fehlerbeschrei-
bung sowie Ihre Adresse bei.
Audiodaten
Übertragungsbereich: 38 Hz - 23 kHz (IEC)
Belastbarkeit: 65 / 90 Watt
Impedanz: 6 Ohm
Kennschalldruck: 89 dB / 1W / 1m
Abmessungen
Außenabmessungen: B 218 x H 305 mm
Ausschnittabmessungen: B 188 x H 275 mm
Einbautiefe: 80 mm
Aufbaumaß: 10 mm
Gewicht : 2,2 kg
Irrtümer und technische Änderungen vorbehalten.
Deutsch

IWS 65
11
Notizen
of

12
I IW WS S6 65 5
I
In nw wa al ll l S Sp pe ea ak ke er r
of Switzerland :
Dominating Entertainment

IWS 65
13

14
INTRODUCTION
Dear Music Fan,
Congratulations on your new
REVOX speakers. We are
grateful for the trust that you
have shown in our company
through your choice of these
high quality products.
Your REVOX inwall speakers have
been developed in line with the
latest in electro-acoustic
technology and have been
produced to the highest quality.
Before you start to use them, we
would recommend that you read
this manual thoroughly so that
you will be able to get the best
sound results.
General
The IWS65 is designed to be
built into suspended ceilings or
wall recesses. The installation
brackets supplied enable you to
build them into walls up to
45 mm ( 1.75 in ) thick.
There is a suitable REVOX inwall
back box if you want to install in
solid ceilings or walls. You can
find further information about this
housing on page 19.
Unpacking
Before you start installation,
please check that you have all
the parts:
2 x baffles with 2-way speaker
system
2 x metal grilles
2 x metal installation brackets
2 x painting templates
1 x cutout template
2 x accessory bags
 each with 6 self-tapping
screws
We recommend that you hang
on to the packaging in case you
should need it to transport the
speaker at a later stage.
English

IWS 65
15
Contents
INTRODUCTION
- Dear Music fan
- General
- Unpacking
Contents
Speaker set-up
Speaker position
- Stereo front speaker
- Centre speaker
- Surround speaker
ASSEMBLY
IWS65 in suspended ceilings
IWS65 colour matching
- Painting the IWS65 frame
- Repainting the speaker grille
Installation in Inwall Back Box
Speaker cabling
- Sealing the Back Box in cement
- Installation of Inwall Back Box
- Fixing the speaker
Technical details
- Speaker polarity
- Cable lengths and diameters
- Load capacity
Technical data
Guarantee
14
14
14
14
15
16
16
16
17
17
18
18
19
19
19
19
19
20
20
20
21
21
21
21
22
22

16
Speaker set-up
Before you start installation we
would like to give you a couple
of tips about your speaker set-
up. The speakers have been
designed so that the best
sounds are achieved when the
tweeter is located above the
bass. This is also true if the
speakers are located high up
under a false ceiling. With a
stereo pairing, the speakers
must be positioned in the same
way, as shown here:
If space doesn't allow you to
install the speakers vertically,
they can be mounted
horizontally in a mirrored
configuration, so that the
tweeters are to the outside, as
shown here:
Speaker position
IWS65 as front speakers for
stereo or home cinema
applications
The best results are achieved
when the tweeter are located at
about the listener's ear-level. The
distance between the speakers is
dependant on the size of the
room and the distance from the
listener. A general rule-of-thumb
is that the speakers should be at
least 1.5 metres ( 5 ft ) away from
the listener. If possible you
should aim to create an
equilateral triangle with the
positioning of the two speakers
and the listener. If the speakers
are too far apart, this can lead to
some sound imperfections in the
middle of the listening area. If
they are too close on the other
hand, you can lose some of the
sense of space, starting with a
reduction in the bass separation.
English

IWS 65
17
IWS65 as a home cinema
centre speaker
The best sound portrait is
achieved if you can position the
centre speaker at the middle of
the picture. If you are using a
projector screen, make sure that
this is transparent to the sound.
In this application, it is also
advisable to locate the tweeter at
the same level as the listener's
ear. If you are using a
conventional television, make
sure that the magnetic field
produced by the speaker doesn't
interfere with the picture
reproduction. If you should
decide to position the speaker
under the screen, make sure
that it is not located too close to
the floor to prevent the sound
being muffled if you should put
any furniture in the way later.
IWS65 as a home cinema
surround speaker
The sound from the surround
speakers should be as diffused
as possible. This ensures that
the sound from the front will not
be affected by moving the
listening position. As a rule, the
speakers should be positioned
behind the listener and at least
0.6 metres ( 2 ft ) above ear-
level. For this application,
mounting the speakers in the
ceiling achieves good results.
With surround speakers, the
positioning is less important
than in other cases.

18
INSTALLATION
You use the metal installation
frame to fit the IWS65 in a
suspended ceiling or recessed
into a wall in an elevated, upright
position. For this purpose, you
need to make a 188 x 275 mm
( 7.4 x 10.88 in) cutout using the
fitting template. You must
ensure that once the speaker
has been fitted, no dirt can get
onto the speaker unit from
behind. Once the recess is
clean, the speaker cable is
connected with the correct
polarity to the IWS65.
Step 1
Attach the speaker unit to the
installation frame loosely with
the 6 self-tapping screws
supplied and insert it into the
recess at an angle.
Step 2
Once the unit has been lined up
correctly, the screws should be
screwed fully in. They should
only be hand tight as otherwise
the metal mesh will not fit
correctly.
Installation
frame
Step 1 Step 2
IWS65 in a suspended ceiling or recessed in a wall
English

IWS 65
19
Colour matching the IWS65
Painting the IWS65 frame
Using the painting template
supplied, the IWS65 can be
colour matched to its location.
Remove the speaker grille and
fix the painting template to the
speaker at the same position.
Make sure that no paint spray
mist can get into the side of the
speaker.
Repainting the speaker grille
If you also want to repaint the
speaker grille, you should
remove the foam from inside
first. The foam is glued on one
side so that you can re-position it
once the paint has dried.
L
You will find further information
about the speaker cables and
the connections on page 21,
Technical Details.
Installation in the
REVOX Inwall Back Box
(optional; Part. No. 1.084.472.01)
If the housing is being installed
during the building phase, we
recommend that you use the
corresponding, watertight Inwall
Back Box. This can either be
inserted into the wall at the
preliminary building phase (Fig. 1)
or fixed to the building shell
when the walls or ceiling are
being sealed (Fig. 2).
! Please note the positioning !
The positioning of the
speaker cannot be corrected
later. Before installing the
Inwall Back Box, check the
speaker position by reference
to the corresponding label
inside the housing.
Speaker cabling
There is a round hole on each
side of the Inwall Back Box with
a plastic sleeve where you can
fit 20mm ( 0.79 in) cabling
tubing (EN20 Flexduct).
These should be used for the
ducting for the speaker cabling.
You must ensure that the joint
between the housing and the
ducting is completely tight and
that no cement can find its way
in during sealing.
