Rib R-crx User manual

ITALIANO pag. 04 / FRANÇAIS pag. 10 / ENGLISH page 16 / ESPAÑOL pag. 22

Quadro di comando programmabile per serrande

Armoire de commande programmable pour rideaux

Programmable control unit for rolling shutters

Cuadro de mando programable para persianas

Cod. ABJ8042 230V 50 Hz

Cod. AC08042 230V 50 Hz solo scheda - uniquement carte - board only - solo tarjeta

Cod. ABJ8043 120V 60 Hz

Cod. AC08043 120V 60 Hz solo scheda - uniquement carte - board only - solo tarjeta

R-CRX 2.0

RAD1

12 3 4 5 6 7 12 13 14 15 16

17 18

- +

RUN TIMER

DEADMAN OPEN

DEADMAN CLOSE

ADJ RUN TIMER

OPEN FUNCTION

IMPULSE OPEN

IMPULSE CLOSE

INFINITE RUN TIMER

GO FUNCTION

RADIO LEARN BZ

TRASF

RELAY LIGHT

RELAY OPEN

RELAY CLOSE

FUSE

STOP COM OPEN CLOSEPHOTO

24Vdc

L N

230Vac

o/ou/or

120Vac

N L L NL

MOTOR LIGHT

POWER ON


STOP

T 6,3A

LED

U W V

GND ANT

ISTRUZIONI DI SICUREZZA IMPORTANTI PER

L’INSTALLAZIONE

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES POUR

L’INSTALLATION

ATTENZIONE - PER LA SICUREZZA DELLE PERSONE È IMPORTANTE CHE VENGANO

SEGUITE TUTTE LE ISTRUZIONI

CONSERVARE CON CURA QUESTE ISTRUZIONI

1° - Se non è previsto nel quadro elettronico, installare a monte del medesimo

un’interruttore di tipo magnetotermico (onnipolare con apertura minima dei contatti

pari a 3 mm) che riporti un marchio di conformità alle normative internazionali.

Tale dispositivo deve essere protetto contro la richiusura accidentale (ad esempio

installandolo entro quadro chiuso a chiave).

2° - Per la sezione ed il tipo dei cavi la RIB consiglia di utilizzare un cavo di tipo H05RN-F

con sezione minima di 1,5 mm2e comunque di attenersi alla norma IEC 364 e alle

norme di installazione vigenti nel proprio Paese.

3° - Posizionamento di un’eventuale coppia di fotocellule: il raggio delle fotocellule deve

essere ad un’altezza non superiore a 70 cm dal suolo e ad una distanza dal piano

di movimento della porta non superiore a 20 cm. Il loro corretto funzionamento deve

essere verificato a fine installazione in accordo al punto 7.2.1 della EN 12445.

4° - Per il soddisfacimento dei limiti imposti dalla EN 12453, se la forza di picco supera

il limite normativo di 400 N è necessario ricorrere alla rilevazione di presenza attiva

sull’intera altezza della porta (fino a 2,5 m max). Le fotocellule in questo caso sono da

applicare come indicato nella norma EN 12445 punto 7.3.2.2).

N.B.: È obbligatoria la messa a terra dell’impianto.

I dati descritti nel presente manuale sono puramente indicativi.

RIB si riserva di modificarli in qualsiasi momento.

Realizzare l’impianto in ottemperanza alle norme ed alle leggi vigenti.

ISTRUZIONI IMPORTANTI DI SICUREZZA PER L’INSTALLAZIONE

ATTENZIONE - L’INSTALLAZIONE NON CORRETTA PUÒ CAUSARE GRAVI DANNI

SEGUIRE TUTTE LE ISTRUZIONI DI INSTALLAZIONE

1° - Questo libretto d’istruzioni è rivolto esclusivamente a del personale specializzato

che sia a conoscenza dei criteri costruttivi e dei dispositivi di protezione contro gli

infortuni per i cancelli, le porte e i portoni motorizzati (attenersi alle norme e alle leggi

vigenti).

2° - L’installatore dovrà rilasciare all’utente finale un libretto di istruzioni in accordo alla

12635.

3° - L’installatore prima di procedere con l’installazione deve prevedere l’analisi dei

rischi della chiusura automatizzata finale e la messa in sicurezza dei punti pericolosi

identificati (seguendo le norme EN 12453 / EN 12445).

4° - L’installatore prima di installare il motore di movimentazione deve verificare che il

cancello sia in buone condizioni meccaniche e che si apra e chiuda adeguatamente.

5° - L’installatore dovrà installare l’organo per l’attuazione del rilascio manuale ad

un’altezza inferiore a 1,8 m.

6° - L’installatore dovrà rimuovere eventuali impedimenti al movimento motorizzato del

cancello (es. chiavistelli, catenacci, serrature ecc.)

7° - L’installatore dovrà applicare in modo permanente le etichette che mettono in guardia

contro lo schiacciamento in un punto molto visibile o in prossimità di eventuali comandi

fissi.

8° - Il cablaggio dei vari componenti elettrici esterni all’operatore (ad esempio fotocellule,

lampeggianti, ecc.) deve essere effettuato secondo la EN 60204-1 e le modifiche a

questa apportate dal punto 5.2.2 della EN 12453.

9° - L’eventuale montaggio di una pulsantiera per il comando manuale del movimento

deve essere fatto posizionando la pulsantiera in modo che chi la aziona non si trovi

in posizione pericolosa; inoltre si dovrà fare in modo che sia ridotto il rischio di

azionamento accidentale dei pulsanti.

10° - Tenete i comandi dell’automatismo (pulsantiera, telecomando, etc.) fuori dalla portata

dei bambini. L’organo di manovra (un interruttore tenuto chiuso manualmente) deve

essere in una posizione che sia visibile dalla parte guidata ma lontana dalle parti in

movimento. Deve essere installato a un’altezza minima di 1,5 m.

11° - Questo apparecchio può essere utilizzato da bambini di età compresa dagli 8 anni e

al di sopra e le persone con ridotte capacità fisiche, sensoriali o mentali, o mancanza

di esperienza e conoscenza se sono stati controllati o istruiti all’uso dell’apparecchio

in modo sicuro e capire i rischi connessi.

12° - I bambini non devono giocare con l’apparecchio.

13° - Pulizia e manutenzione utente non deve essere fatta da bambini senza supervisione.

14° - Non permettere ai bambini di giocare con i comandi fissi. Tenere i telecomandi lontano

dai bambini.

15° - I dispositivi di comando fissi devono essere installati in modo che siano visibili.

16° - Prima di eseguire qualsiasi operazione di installazione, regolazione, manutenzione

dell’impianto, togliere la tensione agendo sull’apposito interruttore magnetotermico

collegato a monte dello stesso.

17° - A fine installazione l’installatore dovrà assicurarsi che le parti della porta non

ingombrino strade o marciapiedi pubblici.

LA DITTA RIB NON ACCETTA NESSUNA RESPONSABILITÀ per eventuali danni

provocati dalla mancata osservanza nell’installazione delle norme di sicurezza e

delle leggi attualmente in vigore.

ATTENTION - POUR LA SÉCURITÉ DES PERSONNES, IL EST IMPORTANT DE SUIVRE

TOUTES LES INSTRUCTIONS

CONSERVER SOIGNEUSEMENT CES INSTRUCTIONS

1° - Si ce n’est pas prévu dans la centrale, installer en amont de celle-ci un interrupteur

de type magnétothermique (omnipolaire avec ouverture minimum des contacts de 3

mm) qui porte une marque de conformité aux normes internationales. Ce dispositif

doit être protégé contre la re-fermeture accidentelle (par exemple en l’installant dans

un tableau fermé à clé).

2° - En ce qui concerne la section et le type des câbles, RIB conseille d’utiliser un câble de

type H05RN-F ayant une section minumum de 1,5 mm2et de toute façon, s’en tenir à

la norme IEC 364 et aux normes d’installation en vigueur dans le propre pays.

3° - Positionnement d’un couple éventuel de photocellules: Le rayon des photocellules

doit se situer à une hauteur qui ne doit pas être supérieure à 70 cm du sol et à une

distance du plan de mouvement de la porte qui ne doit pas être supérieure à 20 cm.

Leur bon fonctionnement doit être vérifié en fin d’installation selon le point 7.2.1 de la

EN 12445.

4° - Pour satisfaire aux limites imposées par la EN 12453, si la force de pointe dépasse la

limite de la norme de 400 N, il est nécessaire de recourir au relevé de présence active

sur la hauteur totale de la porte (jusqu’à 2,5 m max). - Les photocellules, dans ce cas,

doivent être appliquées selon le point 7.3.2.2 de la EN 12445).

N.B.: La prise de terre sur l’installation est obligatoire.

Les données décrites dans ce manuel sont purement indicatives.

RIB se réserve le droit de les modifier à tout moment.

Réaliser l’installation en conformité aux normes et aux lois en vigueur.

INSTRUCTIONS IMPORTANTES DE SÉCURITÉ POUR L’INSTALLATION

ATTENTION - UNE INSTALLATION NON CORRECTE PEUT CAUSER DE GRAVES

DOMMAGES

SUIVRE TOUTES LES INSTRUCTIONS D’INSTALLATION

1° - Ce livret d’instructions est adressé exclusivement à un personnel spécialisé qui

connaît les critères de construction et les dispositifs de protection contre les accidents

concernant les portails, les portes et les portes cochères motorisés (s’en tenir aux

normes et aux lois en vigueur).

2° - L’installateur devra délivrer à l’utilisateur final un livret d’instruction en accord à la

EN 12635.

3° - L’installateur avant de procéder à l’installation, doit prévoir l’analyse des risques de la

fermeture automatisée finale et la mise en sécurité des points identifiés dangereux (en

suivant les normes EN 12453/EN 12445).

4° - L’installateur, avant d’installer le moteur de mouvement, doit vérifier que le portail soit

en bonnes conditions mécaniques et qu’il s’ouvre et se ferme correctement.

5° - L’installateur devra installer l’organe pour l’exécution de la relâche manuelle à une

hauteur inférieure à 1,8 m.

6° - L’installateur devra retirer d’éventuels obstacles au mouvement motorisé du portail (ex.

verrous, serrures, etc).

7° - L’installateur devra appliquer, de façon permanente, les étiquettes qui mettent en

garde contre l’écrasement, dans un endroit bien visible ou à proximité de commandes

éventuelles fixes.

8° - Le câblage des divers composants électriques externes à l’opérateur (par exemple

photocellules, clignotants, etc) doit être effectué selon la EN 60204-1 et les

modifications apportées à celle-ci dans le point 5.2.2 de la EN 12453.

9° - Le montage éventuel d’un tableau pour la commande manuelle du mouvement doit

être fait en positionnant le boîtiers de commande à ce que la personne qui l’actionne

ne se trouve pas en position de danger; de plus, il faudra faire en sorte que le risque

d’actionnement accidentel des boutons soit réduit.

10° - Tenir les commandes de l’automatisme (tableau, émetteur, etc) hors de portée des

enfants. L’organe de manoeuvre (un interrupteur tenu fermé manuellement) doit être

dans une position qui soit visible de la partie guidée mais lointaine des parties en

mouvement. Il doit être installé à une hauteur minimale de 1,5 m.

11° - Cet appareil peut être utilisé par des enfants à partir de 8 ans.Les personnes dont

les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent

d’ experience et de connaissances, peuvent l’utiliser seulement s’ils sont sous

surveillance ou s’ils ont été instruits à l’utilisation en toute sécurité, et s’ils sont

capables de comprendre les riques possibles.

12° - Enfants ne doivent pas jouer avec l’appareil.

13° - Nettoyage et entretien utilisateur n’a pas à être effectué par des enfants sans

surveillance.

14° - Ne laissez pas les enfants jouer avec les commandes fixes. Gardez la émetteur hors

de portée des enfants.

15° - Les dispositifs fixes de commande doivent être installés de sorte qu’ils soient visibles.

16° - Avant l’exécution de toute opération d’installation, de réglage, d’entretien de

l’installation, couper le courant en agissant sur l’interrupteur magnétothermique à cet

effet, branché en amont de l’installation.

17° - A la fin de l’installation, l’installateur devra s’assurer que les parties de la porte

n’encombrent pas la rue ou le trottoir public.

LA SOCIETE RIB N’ACCEPTE AUCUNE RESPONSABILITÉ pour d’éventuels dommages

provoqués par la non-observation dans l’installation, des normes de sécurité et des

lois actuellement en vigueur.

IMPORTANT SAFETY INSTRUCTIONS FOR THE

INSTALLATION

ATTENTION - FOR THE SAFETY OF PEOPLE IT IS IMPORTANT TO FOLLOW ALL THE

INSTRUCTIONS

KEEP THESE INSTRUCTIONS WITH CARE

1° - If it is not forecast in the electric gearcase, install a switch of magneto thermic type

upstream, (omni polar with minimum opening of the contacts of 3 mm) with a check of

conformity to the international standards. Such device must be protected against the

accidental lockup (for example by installing inside a locked board).

2° - For the section and the type of the cables RIB advices to use a cable of H05RN-F type

with 1,5 sqmm minimum section and, however, to keep to the IEC 364 and installation

standards in force in your country.

3° - Positioning of a possible couple of photoelectric cells: the radius of the photoelectric

cells must be at a height of no more than 70 cm from the ground and at a distance

not superior to 20 cm from the motion plane of the door. Their correct working must be

verified at the end of the installation in accordance with the point 7.2.1 of the EN 12445

4° - To fulfill the limits set by EN 12453, and in case the peak force exceeds the normative

limit of 400 N it is necessary to have recourse to the active presence survey on the

whole height of the door (up to max 2,5 m) - The photoelectric cells, in this case, must

be applied in accordance with the point 7.3.2.2 of the EN 12445

N.B.: The earthing of the system is obligatory.

The data described in this handbook are purely a guide.

RIB reserves the right to change them in any moment.

Carry out the system in the respect of the standards and laws in force.

IMPORTANT SAFETY INSTRUCTIONS FOR THE INSTALLATION

ATTENTION - THE INCORRECT INSTALLATION CAN CAUSE SERIOUS DAMAGES

FOLLOW ALL INSTALLATION INSTRUCTIONS

1° - This handbook is exclusively addressed to the specialized personnel who knows

the constructive criteria and the protection devices against accidents for motorized

gates, doors and main doors (follow the standards and the laws in force).

2° - The installer will have to issue a handbook to the final user in accordance with the

12635.

3° - Before proceeding with the installation, the installer must forecast the risks analysis

of the final automatized closing and the safety of the identified dangerous points

(Following the standards EN 12453/EN 12445).

4° - Before installing the motion motor, the installer must verify that the gate is in good

mechanical conditions and that it adequately opens and closes.

5° - The installer must install the member for the manual release at a height inferior to

1,8 m.

6° - The installer will have to remove possible impediments to the motorized motion of the

gate (eg. door bolts, sliding bolts, door locks etc.)

7° - The installer will permanently have to put the tags warning against the deflection on a

very visible point or near possible fixed controls.

8° - The wiring harness of the different electric components external to the operator (for

example photoelectric cells, flashlights etc.) must be carried out according to the EN

60204-1 and the modifications to it done in the point 5.2.2 of the EN 12453.

9° - The possible assembly of a keyboard for the manual control of the movement must be

done by positioning the keyboard so that the person operating it does not find himself

in a dangerous position; moreover, the risk of accidental activation of the buttons must

be reduced.

10° - Keep the automatism controls (push-button panel, remote control etc.) out of the

children way. Command device for operating the motor (a switch manually closed)

should be placed in area visible from the guided site and far from moving parts. It

should be placed at least at 1,5 m height.

11° - this appliance can be used by children aged from 8 years and above and persons with

reduced physical, sensory or mental capabilities or lack of experience and knowledge

if they have been given supervision or instruction concerning use of the appliance in

a safe way and understand the hazards involved

12° - children shall not play with the appliance

13° - cleaning and user maintenance shall not be made by children without supervision

14° - do not allow children to play with fixed controls. Keep remote controls away from

children

15° - Fixed command devices should be installed in a well visible way.

16° - Before carrying out any installation, regulation or maintenance operation of the

system, take off the voltage by operating on the special magneto thermic switch

connected upstream.

17° - At the end of the installation, the installer will have to make sure that the parts of the

door do not encumber streets or public sidewalks.

THE RIB COMPANY DOES NOT ACCEPT ANY RESPONSIBILITY for possible damages

caused by the non observance during the installation of the safety standards and of

the laws in force at present.

IMPORTANTES INSTRUCCIONES PARA LA SECURIDAD

ATENCIÓN PARA LA SEGURIDAD DE LAS PERSONAS ES IMPORTANTE QUE SE

OBSERVEN TODAS LAS INSTRUCCIONES

CONSERVAR CUIDADOSAMENTE ESTAS INSTRUCCIONES

1° - En el caso de que no sea previsto en la central eléctrica, instalar antes de la misma, un

interruptor de tipo magnetotérmico (omnipolar con una apertura mínima de los contactos

de 3 mm) que dé un sello de conformidad con las normas internacionales. Este dispositivo

tiene que estar protegido contro cierres accidentales (por ejemplo instalándolo dentro de un

panel cerrado a llave).

2° - Para la sección y el tipo de los cables, RIB aconseja utilizar cables de tipo H05RN-F con

sección mínima de 1,5 mm2e igualmente atenerse a la norma IEC 364 y a las normas de

instalación del propio país.

3° - Posicionamiento eventual de un par de fotocélulas. El rayo de las fotocélulas no debe estar

a más de 70 cm de altura desde el suelo y a una distancia de la superficie de movimiento

de la puerta, no superior a 20 cm. El correcto funcionamiento tiene que ser controlado al

final de la instalación de acuerdo con el punto 7.2.1 de la EN 12445.

4° - Para lograr satisfascer los límites impuestos por la EN 12453, si la fuerza de punta supera

el límite normativo de 400 N, es necesario recurrir al control de presencia activa en toda

la altura de la puerta (hasta a 2,5m max). - Las fotocélulas en este caso se deben colocar

como indicado en la EN 12445 punto 7.3.2.2.

PS.: Es obligatorio la puesta a tierra del sistema.

Los datos descritos en el presente manual son sólamente indicativos.

RIB se reserva de modificarlos en cualquier momento.

Realizar el sistema respetando las normas y las leyes vigentes.

IMPORTANTES INSTRUCCIONES DE SEGURIDAD PARA LA INSTALACIÓN

CUIDADO: UNA INCORRECTA INSTALACIÓN PUEDE CAUSAR GRAVES DAÑOS

SEGUIR TODAS LAS INSTRUCCIONES DE INSTALACIÓN

1° - Este manual de instrucciones está exclusivamente dirigido a personal especializado

que conozca los criterios de construcción y de los dispositivos de protección contra

accidentes con cancelas, puertas y portales motorizados (atenerse a las normas y a las

leyes vigentes).

2° - El instalador tendrá que dar al utilizador final un manual de instrucciones de acuerdo con

la EN 12635.

3° - El instalador antes de proceder con la instalación tiene que hacer un analisis de los riesgos

del cierre automatizado final y la puesta en seguridad de los puntos identificados como

peligrosos (siguiendo las normas EN 12453 / EN 12445).

4° - El instalador antes de instalar el motor de desplazamiento tiene que controlar que la cancela

esté en buenas condiciones mecánicas y que se abra y se cierre en forma adecuada.

5° - El instalador tendrá que instalar el órgano para el desenganche manual a una altura inferior

a 1,8 m.

6° - El instalador tendrá que quitar eventuales impedimentos para el movimiento motorizado de

la cancela (ej. pistillos, cerraduras, cerrojos, etc.).

7° - El instalador tendrá que colocar de modo permanente rótulos que adviertan de la posibildad

de aplastamiento, en un punto bastante visible o en las cercanías de eventuales mandos

fijos.

8° - El cablaje de los varios componentes eléctricos externos al operador (por ejemplo fotocélulas,

los intermitentes, etc) tiene que ser efectuado según la EN 60204-1 y a las modificas

sucesivas aportadas por el punto 5.2.2 della EN 12453.

9° - El eventual montaje de un panel de mandos para la gestión del movimiento manual tiene

que ser efectuado posicionando el panel en modo de que quien lo accione no se encuentre

en una posición peligrosa; además se tiene que hacer en modo que sea mínimo el riesgo

de accionamiento accidental de los pulsadores.

10° - Tener los mandos del automatismo (panel de mandos, mando a distancia, etc.) lejos del

alcance de los niños. El òrgano de maniobra (un interruptor cerrado manualmente) tiene

que estar en una posiciòn visible desde la parte de maniobra, pero lejana de las piezas en

movimiento. Tiene que ser instalado en una altura mìn. de 1,5 metros.

11° - Esta unidad puede ser utilizado por niños de 8 años o más y las personas con capacidades

físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimientos que

hayan recibido supervisión o instrucciones relativas al uso de ‘equipo de manera segura y

comprender los riesgos que implica.

12° - Los niños no deben jugar con el aparato.

13° - Limpieza y mantenimiento de usuarios no tiene que ser hecho por los niños sin supervisión.

14° - No permita que los niños jueguen con los controles fijos. Mantenga los controles remotos

alejados de los niños.

15° - Los mecanismos de mando fijos tienen que ser instalados de manera visible.

16° - Antes de ejecutar cualquier operación de instalación, ajuste o mantenimiento del sistema,

quitar la corriente accionando el respectivo interruptor magnetotérmico conectado antes

del mismo.

17° - Al final de la instalación, el instalador tendrá que asegurarse de que las partes de la puerta

no estorben calles o aceras públicas.

LA EMPRESA RIB NO SE RESPONSABILIZA por eventuales daños provocados por la

falta de respeto de las normas de seguridad, durante la instalación y de las leyes

actualmente vigentes.

ATTENZIONE: LEGGERE LE ISTRUZIONI PRIMA DI INSTALLARE IL QUADRO DI COMANDO !!!

1. Introduzione

Il quadro di comando R-CRX è una centralina sviluppata per comandare serrande in modo semplice ed intuitivo.

Questo prodotto comanda motori a 230 Vac fino a 1000W (a richiesta anche per motori a 120 Vac 60 Hz).

Sono previsti un’uscita per la luce di cortesia e un ingresso per le fotocellule.

Il prodotto è compatibile con telecomandi SUN/MOON.

Prevede il tempo di attesa per la chiusura automatica regolabile da 1 a 60 secondi.

2. Configurazione

MOTOR

RAD1

12 3 4 5 6 7 12 13 14 15 16

17 18

- +

RUN TIMER

DEADMAN OPEN

DEADMAN CLOSE

ADJ RUN TIMER

OPEN FUNCTION

IMPULSE OPEN

IMPULSE CLOSE

INFINITE RUN TIMER

GO FUNCTION

RADIO LEARN BZ

TRASF

RELAY LIGHT

RELAY OPEN

RELAY CLOSE

FUSE

STOP COM OPEN CLOSEPHOTO

24Vdc

L N

N L L NL

MOTOR LIGHT

POWER ON


STOP

T 6,3A

LED

U W V

GND ANT

230Vac

o/ou/or

120Vac

AD-

A*A+

AD-

A*A+

76054R

POWER

LSC

OPEN

LSO

COM

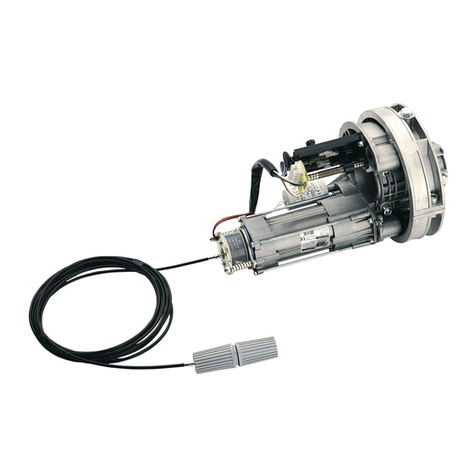

JOLLY ONE

JOLLY BIG

JOLLY 20

JOLLY 22

JOLLY 22S

JOLLY 24

JOLLY ONE FIN MEC

JOLLY BIG FIN MEC

Avvertenze e consigli

Evitare di far scorrere i cavi di collegamento dei pulsanti, delle sicurezze e degli ingressi vicino a quelli di alimentazione del quadro di comando e del motore.

Alcuni punti del quadro di comando sono sottoposti a tensioni pericolose.

L’installazione e la programmazione del quadro andranno pertanto eseguiti solamente da personale qualificato.

Prevedere l’uso di un dispositivo che assicuri la disconnessione onnipolare dall’alimentazione del quadro di comando. Questo dispositivo può essere un interruttore (collegato direttamente ai

morsetti di alimentazione) con una distanza minima dei contatti di 3 mm per ciascun polo oppure un dispositivo integrato nella rete di alimentazione.

Per il collegamento all’alimentazione del quadro di comando e dei motori è preferibile usare cavi a doppio isolamento come previsto dalle normative e comunque con sezione minima del singolo

conduttore non inferiore a 1 mm2 e non superiore a 2.5mm² .

La presenza di parti metalliche o di umidità nei muri potrebbe avere influenze negative sulla portata del sistema, si consiglia pertanto di evitate il posizionamento dell’antenna ricevente e/o i

telecomandi in prossimità di oggetti metallici voluminosi, vicino al suolo o per terra.

L’antenna accordata è necessaria per ottenere le massime prestazioni di portata dall’apparecchio, in caso contrario la portata si riduce a pochi metri.

Qualora il cavo d’antenna fosse troppo corto, non eseguire giunture ma sostituire il cavo con uno di lunghezza adeguata e con impedenza 50 Ω(tipo RG58).

Non superare mai i 10 m di lunghezza di cavo d’antenna.

230Vac o/ou/or 120Vac

GND

ANT

LIGHT

12 U

MOTOR

COM

STOP

COM

OPEN

COM


24Vdc

3. Collegamenti Elettrici

La centralina viene fornita con tutti gli ingressi normalmente chiusi ponticellati al comune.

Prima di collegare un dispositivo alla centralina, rimuovere il ponticello corrispondente all’apparato che si vuole cablare lasciando inalterati

gli altri.

Collegare il cavo di alimentazione tra i morsetti 10 e 11 del quadro

di comando.

Collegare il cavo d’antenna

Centrale al morsetto 18

Calza al morsetto 17

Alimentazione 230 Vac 50 Hz (a richiesta 120 Vac 60 Hz)

Non collegare il quadro di comando direttamente alla rete elettrica

ma prevedere un dispositivo che possa assicurare la disconnessione

onnipolare dall’alimentazione.

Al morsetto 18 è già collegato un filo che garantisce una portata

sufficiente.

Collegare una eventuale luce di cortesia tra i morsetti 15 e 16 del

quadro di comando.

Collegando un carico 230Vac (o 120Vac) 500W MAX si può

illuminare la zona di azione dell’automatismo durante ogni suo

movimento.

Lo spegnimento è temporizzato con un tempo pari a 3 minuti.

Il conteggio si azzera ad ogni comando di SALITA/DISCESA.

4. Led di segnalazione

• Collegare il neutro del motore al morsetto 12 “U” del quadro

di comando.

• Collegare la fase “1” del motore al morsetto 13 “W” del quadro

di comando.

• Collegare la fase “2” del motore al morsetto 14 “V” del quadro

di comando.

Collegare il contatto NORMALMENTE CHIUSOdello STOP tra il

morsetto 1 e 2 della morsettiera.

ATTENZIONE: ponticellare l’ingresso 1 all’ingresso 2 se non

utilizzato.

Controllare che il cablaggio del motore sia coerente con

l’istallazione. Per fare questo, seguire la procedure dei controlli

preliminari.

Se l’ingresso STOP viene aperto, provoca l’arresto immediato

dell’automazione.

Collegare il pulsante OPEN tra il morsetto 2 e

3 della morsettiera. Lasciare aperto se non utilizzato.

L’attivazione del pulsante OPEN da un comando di apertura

all’automazione.

Collegare il pulsante CLOSE tra il morsetto 2 e 4 della morsettiera.

Lasciare aperto se non utilizzato.

L’attivazione del pulsante CLOSE da un comando di chiusura

all’automazione.

Collegare il contatto NORMALMENTE CHIUSOdella fotocellula

(PHOTO) tra il morsetto 2 e 5 della morsettiera.

ATTENZIONE: ponticellare l’ingresso 2 all’ingresso 5 se non

utilizzato.

Collegare l’alimentazione degli accessori ai morsetti 6 e 7 della

morsettiera

“Power On”: acceso quando la centrale è alimentata.

“Photo”: acceso se il contatto fotocellula è chiuso.

La FOTOCELLULA (PHOTO) può provocare lo STOP dell’automazione

oppure l’inversione del moto.

Vedi cap. 9

ATTENZIONE: la centralina fornisce una tensione di 24 Vdc.

“Stop”: acceso se il contatto stop è chiuso.

Se il buzzer emette un bip lungo e due brevi, il

telecomando era già memorizzato.

Se il buzzer non emette nessun segnale verificare che

il telecomando sia della serie MOON/SUN e che abbia

la batteria carica o ripetere la procedura con un altro

telecomando.

6. Apprendimento di un telecomando tramite il tasto “RADIO LEARN” del quadro di comando

FERMARE L’AUTOMAZIONE

Per attivare la procedura di memorizzazione,

premere e rilasciare il tasto “RADIO LEARN”.

Il buzzer emette dei bip lunghi ogni secondo (per

20 secondi).

Mentre il buzzer emette i bip lunghi, premere e

rilasciare il tasto “A” del telecomando.

Il buzzer emette due bip lunghi e due bip brevi.

I 2 tasti “A” e “B” sono memorizzati e la procedura

è terminata.

Ripetere la procedura se si desidera apprendere

un nuovo telecomando.

Verificare che l’automazione sia ferma.

NOTA: Con un telecomando SUN/MOON 4CH è possibile associare i tasti C

e D a un’altra centrale R-CRX

ch: Bch: A

ch: A

ch: B

ch: C

ch: D

5. Controlli preliminari

I controlli preliminari devono essere effettuati da personale qualificato ponendo la massima attenzione. Il corretto cablaggio del motore è di fondamentale importanza per un corretto funzionamento

dell’automazione.

Dopo aver controllato i cablaggi e verificato che non ci siano corto circuiti,

sbloccare il motore e dare alimentazione al sistema.

Premere il pulsante cablato open.

Premere il pulsante cablato close.

Controllare lo stato dei LED di segnalazione “photo”, “stop”

considerando che tutti gli ingressi normalmente chiusi devono avere il

led corrispondente acceso.

• L’automazione va in apertura. Funzionamento corretto.

• L’automazione va in chiusura, invertire i collegamenti tra i morsetti

13 e 14.

• L’automazione va in chiusura. Funzionamento corretto.

• L’automazione va in apertura, invertire i collegamenti tra i morsetti

13 e 14.

NOTA - Quando la centrale viene attivata emetterà due bip che segnalano la corretta accensione.

7. Funzioni selezionabili tramite dip-switch

Cambiare la posizione dei dip-switch solo con scheda non alimentata !!!

Togliere l’alimentazione durante il cambio di configurazione.

IMPOSTAZIONI DI DEFAULT

Il quadro di comando viene fornito con i dip-switch impostati come indicato in Fig.1.

Nella tabella vengono riassunte le funzione selezionabili tramite questi dip-switch.

Fig.1

7.1 Funzionamento in apertura/chiusura

Questa funzione permette di selezionare il metodo di apertura/chiusura dell’automatismo.

OFF

L’automatismo funziona a uomo presente in apertura.

L’automatismo funziona a impulsi in apertura.

L’automatismo funziona a uomo presente in chiusura.

Il tempo di attesa per la chiusura automatica, anche se impostato, non viene eseguito.

L’automatismo funziona a impulsi in chiusura.

La modalità di funzionamento con “la funzione ad impulsi” attiva è selezionabile dal dip 4.

dip Funzione Dip OFF Dip ON

1 Funzionamento in apertura Uomo presente Impulsivo in apertura

2 Funzionamento in chiusura Uomo presente Impulsivo in chiusura

3 Tempo di lavoro Programmabile Infinito

4 Funzionamento Impulsivo Apri — chiudi Passo passo (funzione GO)

7.2 Tempo di lavoro

L’impostazione di questo dip da la possibilità di scegliere tra un tempo di lavoro impostabile manualmente da trimmer oppure un tempo di lavoro infinito.

OFF

Viene impostato un tempo di lavoro infinito. L’uscita rimane attiva fino alla ricezione di un comando di stop o di moto contrario.

Il tempo di attesa per la chiusura automatica, anche se impostato, non viene eseguito.

Il tempo di lavoro viene impostato manualmente tramite la regolazione del trimmer “Run Timer”. (vedi paragrafo 6).

7.3 Funzionamento impulsivo

Il settaggio di questo dip imposta la modalità di funzionamento, quando il dip 1 e il dip 2 sono impostati su ON (funzionamento a impulso).

OFF

Viene attivata la funzione apri-chiudi a due tasti.

A serranda chiusa, premendo il pulsante OPEN/tasto“A” del telecomando, l’automatismo va in apertura.

Un successivo comando in chiusura CLOSE/“B” (o stop) ferma l’automazione.

A serranda aperta, premendo il tasto CLOSE/“B” l’automazione parte in chiusura.

Viene attivata la “funzione Go”.

L’automatismo funziona in modalità “passo-passo” ad un tasto.

Il pulsante OPEN/tasto “A” del telecomando effettua la sequenza apre-stop-chiude.

Lo stop si ottiene premendo il pulsante CLOSE/tasto “B” del telecomando.

La “funzione GO” è automaticamente esclusa con il dip 1 e/o il dip 2 impostati in OFF.

- +

RUN TIMER

Ruotare in senso orario il trimmer “RUN TIMER” per

aumentare il tempo di lavoro.

Ruotare in senso antiorario il trimmer “RUN TIMER”

per diminuire il tempo di lavoro.

- +

RUN TIMER

8. Procedura di regolazione del tempo di chiusura automatica.

È possibile attivare/disattivare la chiusura automatica, e salvarne il valore, agendo come segue:

1) Fermare l’automazione

2) Premere per più di 5 secondi il tasto RADIO LEARN sulla scheda => la centrale emette un doppio beep ripetuto periodicamente.

3) Rilasciare il tasto RADIO LEARN

4) Regolare il tempo di chiusura 1s÷60 s tramite il trimmer RUN TIMER

5) Premere e rilasciare il tasto RADIO LEARN per confermare il tempo selezionato => La centrale conferma il tempo selezionato con un beep prolungato.

Attenzione: al termine della procedura è necessario impostare il tempo di lavoro come definito nel paragrafo 8.1.

Procedura di esclusione del tempo di chiusura automatica.

1) Fermare l’automazione

2) Premere per più di 5 secondi il tasto RADIO LEARN sulla scheda => la centrale emette un doppio beep ripetuto periodicamente

3) Rilasciare il tasto RADIO LEARN

4) Ruotare il RUN trimmer tutto in senso antiorario per disattivarla (minimo).

5) Premere e rilasciare il tasto RADIO LEARN per confermare. La centrale emette una serie di beep ravvicinati veloci a conferma della esclusione del tempo di chiusura automatica.

Attenzione: al termine della procedura è necessario impostare il tempo di lavoro come definito nel paragrafo 8.1.

Condizioni di interruzione del tempo di chiusura automatica.

In posizione di apertura total e(equivalente a fine tempo di lavoro), il conteggio del tempo di chiusura automatica viene interrotto e viene ricaricato il tempo di chiusura automatica impostato

nelle seguenti condizioni:

- finché lo STOP resta premuto e/o le FOTOCELLULE intercettano un’ostacolo.

- finché il pulsante di apertura resta premuto, se è stato selezionato il funzionamento a uomo presente in apertura (DIP1 OFF).

8.1 Regolazione tempo di lavoro

Permette di impostare il tempo di funzionamento dell’automazione. Il tempo è impostabile per valori tra 1,5 secondi e 90 secondi.

Il tempo di lavoro viene escluso nel caso sia impostato il funzionamento a uomo presente.

- +

RUN TIMER

Ruotare in senso orario il trimmer “RUN TIMER”

per aumentare il tempo di attesa per la chiusura

automatica.

Ruotare in senso antiorario il trimmer “RUN TIMER” per

diminuire il tempo di attesa per la chiusura automatica.

- +

RUN TIMER

9. Intervento dispositivi di sicurezza

L’intervento delle sicurezze varia a seconda delle impostazioni di funzionamento del quadro di comando nello specifico:

POSIZIONE DIP:

Automazione in apertura: l’intervento della fotocellula viene ignorato.

Automazione in chiusura: l’intervento della fotocellula blocca e inverte il moto dell’automazione.

POSIZIONE DIP:

Automazione in apertura: l’intervento della fotocellula viene ignorato.

Automazione in chiusura: l’intervento della fotocellula blocca il moto dell’automazione.

10. Cancellazione dei telecomandi

Per cancellare tutti i telecomandi dalla memoria è sufficiente seguire la seguente procedura:

1. Togliere alimentazione al quadro di comando.

2. Premere e mantenere premuto il tasto “Radio Learn”.

3. Alimentare il quadro di comando.

4. Il quadro di comando emette un bip lungo seguito da due bip brevi.

5. A questo punto rilasciare il tasto “Radio Learn”. Dopo alcuni secondi la centrale emette due bip brevi per confermare che la memoria è vuota.

11. Guida alla risoluzione dei problemi

PROBLEMA CAUSE RIMEDI

1) Il led verde “power on” non si accende. •La centrale non è alimentata.

•Il fusibile è danneggiato.

• Verificare il cablaggio e alimentare la centrale.

•Controllare il funzionamento del fusibile con un tester e

sostituirlo con uno di pari caratteristiche (6.3A 250V).

2) I pulsanti del telecomando non hanno alcun effetto sulla

centralina.

•Il telecomando non è stato appreso.

•Il telecomando non è compatibile con la centralina.

•Batteria del telecomando scarica.

•Eseguire l’apprendimento del telecomando (vedi cap.6).

•Verificare che il telecomando sia un MOON/SUN 433 MHz.

•Sostituire la batteria del telecomando.

3) Premendo il tasto “A” del telecomando l’automatismo si

muove in chiusura.

•Il cablaggio del motore è stato eseguito in maniera errata. •Ricablare il motore invertendo i morsetti 13 e 14.

4) Premendo il tasto “B” del telecomando l’automatismo si

muove in chiusura.

•Il cablaggio del motore è stato eseguito in maniera errata. •Ricablare il motore invertendo i morsetti 13 e 14.

5) Il led “photo” non è acceso. •La fotocellula è in allarme a causa di un ostacolo.

•L’ingresso photo non è ponticellato.

•Rimuovere l’ostacolo.

•Ponticellare gli ingressi 2 e 5 nel caso non si utilizzi la

fotocellula.

6) Il led “stop” è spento. •Il pulsante utilizzato per lo stop è un normalmente aperto.

•L’ingresso non è ponticellato nel caso non si usi il pulsante

stop.

•Verificare il tipo di pulsate ed eventualmente sostituirlo.

•Ponticellare gli ingressi 1 e 2 nel caso non si utilizzi il

pulsante stop.

7) Non si riesce ad entrare in apprendimento •L’automazione non è ferma. •Inviare un comando di stop e riprovare.

CARATTERISTICHE TECNICHE R-CRX

Tensione di alimentazione (morsetti 10 - 11) 230 Vac (o 120 Vac) ±15% 50/60 Hz

Assorbimento scheda 5 W MAX - 20mA

Alimentazione fotocellule (morsetti 6 ,7) 24 Vdc 3 W MAX

Uscita motore (morsetti 12, 13, 14) 230 Vac (o 120 Vac) - 1000 W MAX

Uscita luce di cortesia (morsetti 15, 16) 230 Vac (o 120 Vac) - 500W MAX

Temperatura di funzionamento -10°C ÷ +55°C

Tempo luce di cortesia 3 minuti

Ricezione disponibile Codice fisso SUN/MOON a 433,92 MHz

Portata radio in campo libero con antenna accordata (condizioni ideali) 40 - 60 m (433 MHz)

Codici memorizzabili 1024

ATTENTION: NE PAS INSTALLER L’ARMOIRE DE COMMANDE SANS AVOIR LU LA NOTICE!!! !!!

1. Introduction

L’armoire de commande R-CRX est une centrale développée pour commander des rideaux d’une façon simple et intuitive.

Ce produit contrôle les moteurs 230 Vac jusqu’à 1000 W (Sur demande également pour les moteurs à 120 Vac 60 Hz).

Il sont prevus une sortie pour la lumière de courtoisie et une entrée pour les photocellules.

Le produit est compatible avec les émetteurs SUN/MOON.

Il prévoit le temps d’attente pour la fermeture automatique.

2. Configuration

MOTOR

RAD1

12 3 4 5 6 7 12 13 14 15 16

17 18

- +

RUN TIMER

DEADMAN OPEN

DEADMAN CLOSE

ADJ RUN TIMER

OPEN FUNCTION

IMPULSE OPEN

IMPULSE CLOSE

INFINITE RUN TIMER

GO FUNCTION

RADIO LEARN BZ

TRASF

RELAY LIGHT

RELAY OPEN

RELAY CLOSE

FUSE

STOP COM OPEN CLOSEPHOTO

24Vdc

L N

N L L NL

MOTOR LIGHT

POWER ON


STOP

T 6,3A

LED

U W V

GND ANT

230Vac

o/ou/or

120Vac

AD-

A*A+

AD-

A*A+

76054R

POWER

LSC

OPEN

LSO

COM

JOLLY ONE

JOLLY BIG

JOLLY 20

JOLLY 22

JOLLY 22S

JOLLY 24

JOLLY ONE FIN MEC

JOLLY BIG FIN MEC

Avertissements et conseils

Éviter de faire passer les câbles de liaison des commandes, des sécurités et des entrées près des câbles d’alimentation de la borne 230V et du moteur.

Certains points de la borne 230V sont soumis à tensions dangereuses.

L’installation et la programmation de l’armoire de commande doivent être effectuées seulement par du personnel qualifié.

Prévoir l’utilisation d’un moyen de déconnexion omnipolaire de l’alimentation de l’armoire de commande qui peut être un interrupteur (branché directement aux bornes d’alimentation) à une de

distance minimum de 3mm entre chaque pôle ou un dispositif intégré dans le réseau d’alimentation.

Pour la connexion de la carte et des moteurs à l’alimentation, il est préférable d’utiliser un câble à double isolation comme prévu dans les normes et en tout cas avec une section minimum du

simple conducteur pas inférieur à 1 mm2 e et pas supérieure à 2.5mm².

La présence de parties métalliques ou humidité dans les murs pourrait avoir des influences négatives sur la portée du système.

On recommande donc d’éviter l’installation du récepteur et/or des émetteurs près d’objets métalliques volumineux ou près du sol ou par terre.

L’antenne accordée est nécessaire pour obtenir les performances maximum de portée de l’équipement, au cas contraire la portée serait réduite de peu de mitre.

Si le câble en dotation est trop court, ne pas exécuter des jointures ma remplacer le câble par un autre avec longueur nécessaire et impédance 50 Ω(type RG58).

Ne pas dépasser en tous cas les 10m de longueur.

Cette armoire de commande est équipée par un circuit de test photocellules.

230Vac o/ou/or 120Vac

GND

ANT

LIGHT

12 U

MOTOR

COM

STOP

COM

OPEN

COM


24Vdc

3. Connexions électriques

L’armoire de commande est fournie avec toutes les entrée normalement fermées shuntées au commun.

Avant de brancher le dispositif à l’armoire de commande enlever le shunt correspondant à l’équipement qu’on veut câbler en laissant inaltérés les autres.

Brancher le câble d’alimentation entre les bornes 10 et 11 de

l’armoire de commande.

Relier le câble de l’antenne.

Fil central au borne 18

Blindage extérieur au borne 17

Alimentation 230 Vac 50Hz (Optionnel 120 Vac 60 Hz)

Ne pas brancher directement la carte au réseau électrique mais

prévoir un dispositif qui puisse assurer la déconnexion de tous le

pôles d’alimentation de l’armoire de commande.

Au borne 18 il y a déjà un fil qui relié qui assure une réception du

signal radio suffisante.

Brancher une éventuelle lumière de courtoisie entre les bornes

15 et 16 de l’armoire de commande.

En connectant une charge 230Vac (ou 120Vac) 500W MAX on

peut éclairer la zone d’action de l’automatisme pendant chaque

mouvement.

La coupure est temporisée avec un temps égale à 3 minutes.

Le comptage se met au zéro à chaque commande de up ou down.

4. Led de signalisation

• Brancher le neutre “U” du moteur à la borne 12 de l’armoire

de commande.

• Brancher la phase “W” du moteur à la borne 13 de l’armoire

de commande.

• Brancher la phase “V” du moteur à la borne 14 de l’armoire de

commande.

Brancher le contact NORMALEMENT FERME du STOP entre la

borne 1 et 2 du bornier.

ATTENTION: shunter l’entrée 1 à l’entrée 2 si non utilisée.

Contrôler que le câblage du moteur soit cohérent avec l’installation.

Pour faire ça, suivre la procédure des contrôles préliminaires.

Si l’entrée STOP est ouverte, pelle cause l’arrêt automatique de

l’automatisme.

Brancher le bouton OPEN entre la borne 2 et 3 du bornier.

Laisser ouvert si non utilisé.

L’activation du bouton OPEN donne une commande d’ouverture à

l’automatisme.

Brancher le bouton CLOSE entre la borne 2 et 4 du bornier.

Laisser ouvert si non utilisé.

L’activation du bouton CLOSE donne une commande de fermeture

à l’automatisme.

Brancher le contact NORMALEMENT FERME de la photocellule

(PHOTO) entre la borne 2 et 5 du bornier.

ATTENTION: shunter l’entrée 2 à l’entrée 5 si non utilisée.

Brancher l’alimentation des accessoires aux bornes 6 et 7 du

bornier

“Power On”: allumée quand la centrale est alimentée.

“Photo”: allumé si le contact photocellule est fermé.

La PHOTOCELLULE (PHOTO) peut causer le STOP de l’automatisme

ou inversion du mouvement . Voir chap. 9

ATTENTION: l’armoire de commande fournit une tension de 24

Vdc.

“Stop”: allumé si le contact stop est fermé.

Si le buzzer émet un bip long et deux brefs, l’émetteur

était déjà mémorisé.

Si le buzzer n’émet aucun signal vérifier que la émetteur

fonctionne et qu’elle soit de la série MOON/SUN et qu’il

a la batterie chargée ou répeter la procédure avec un

autre émetteur.

6. Apprentissage d’un émetteur par le bouton “RADIO LEARN” de l’armoire de commande

ARRÊTER L’AUTOMATISME

Pour activer la procédure d’apprentissage,

appuyer et relâcher le bouton “RADIO LEARN” .

Le buzzer émet des bip longs chaque seconde

(pour 20 seconds).

OUI

Alors que le buzzer émet bips longs, appuyer et

relâcher le bouton “A” du émetteur.

Le buzzer émet deux bips longs et deux bips

brefs.

NON

Les 2 boutons “A” et “B” sont memorisées et la

procedure est terminé.

Répéter la procédure si on désire apprendre un

nouveau émetteur.

Vérifier que l’automatisme est arrêté.

REMARQUE: Avec un émetteur SUN/MOON 4CH il est possible d’associer

les boutons C et D à une autre centrale R-CRX

ch: Bch: A

ch: A

ch: B

ch: C

ch: D

5. Contrôles preliminaires

Les contrôles préliminaires doivent être effectués par du personnel qualifié en faisant beaucoup d’attention.

Le bon câblage du moteur est d’importance fondamentale pour un correct fonctionnement de l’automatisme.

Après avoir contrôlé les câblages et vérifié qu’il n y a pas des courts

circuits, débloquer le moteur et alimenter le système.

Appuyer sur le bouton câblé open.

Appuyer sur le bouton câblé close.

Après avoir contrôlé les câblages et vérifié qu’il n y a pas des courts

circuits, débloquer le moteur et alimenter le système.

• L’automatisme marche en ouverture. Fonctionnement correct.

• L’automatisme marche en fermeture, inverser les connexions entre les

bornes 13 et 14.

• L’automatisme marche en ouverture. Fonctionnement correct.

• L’automatisme marche en fermeture, inverser les connexions entre les

bornes 13 et 14.

NOTE – Lorsque la centrale de commande est activée, elle émettra deux bips qui signalent le correct allumage.

7. Fonctions sélectionnables par dip-switch

Il est important de changer la configuration des dip-switch seulement avec la carte non alimentée !!!

Couper l’alimentation pendant le changement de configuration.

Configurations de default

L’armoire de commande est fournie avec les dip-switch réglés comme indiqué dans la Fig.1.

Dans le tableau ils sont indiqués les fonctions sélectionnables par ces dip-switch.

Fig.1

7.1 Fonctionnement en ouverture/ fermeture

Cette fonction permet de choisir la modalité d’ouverture/ fermeture de l’automatisme.

OFF

L’automatisme fonctionne à homme mort en ouverture.

L’automatisme fonctionne à impulsions en ouverture.

L’automatisme fonctionne à homme mort en fermeture.

Le temps d’attente pour la fermeture automatique, même si affiché, ne vient pas executé.

L’automatisme fonctionne à impulsions en fermeture.

La modalité de fonctionnement avec “fonction à impulsions” activée est sélectionnable par le dip 4.

Dip Fonction Dip OFF Dip ON

1 Fonctionnement en ouverture Homme mort Impulsif en ouverture

2 Fonctionnement en fermeture Homme mort Impulsif en fermeture

3 Temps de fonctionnement Programmabile Infini

4 Fonctionnement impulsif Ouvre— ferme Pas à pas (fonction GO)

7.2 Temps de fonctionnement

Le réglage de ce type donne la possibilité de choisir entre un temps de fonctionnement qui peut etre réglé manuellement par trimmer ou un temps de fonctionnement infini.

OFF

Il est affiché un temps de fonctionnement infini, la sortie reste activée jusqu’à la réception d’une commande de stop ou de mouvement contraire.

Le temps d’attente pour la fermeture automatique, même si affiché, ne vient pas executé.

Le temps de fonctionnement est réglé manuellement par le réglage du trimmer “Run Timer”. (voir paragraphe 6).

7.3 Fonctionnement impulsif

Le réglage de ce type de dip affiche la modalité de fonctionnement, quand le dip 1 et le dip 2 sont réglés sur ON (fonctionnement à impulsion).

OFF

Est activée la fonction ouvre-ferme à deux boutons.

En appuyant sur le bouton OPEN/“A” l’automatisme s’ouvre. Une commande successive sur le bouton CLOSE/“B” arrête l’automatisme.

En appuyant le bouton CLOSE/“B” l’automatisme marche en fermeture.

Est activée la “fonction Go”.

L’automatisme fonctionne en modalité “pas à pas” avec une bouton.

La bouton OPEN/“A” exécute la séquence ouvre-stop-ferme.

Tandis que le stop est obtenu en appuyant sur le bouton CLOSE/“B”.

La fonction “GO” est automatiquement exclue avec le dip 1 et/ou le dip 2 reglés sur OFF.

8. Procedure de réglage du temps de fermeture automatique.

Le temps d’attente pour la fermeture automatique se doit programmer.

Il est possible d’activer/désactiver la fermeture automatique, et en sauver la valeur, comme suit:

1) Arrêter l’automatisme

2) Appuyer pour plus de 5 secondes le bouton RADIO LEARN sur la carte => la centrale émet un double beep répété régulièrement.

3) Relâcher le bouton RADIO LEARN

4) Régler le temps de fermeture à1 s÷60 s avec le trimmer RUN TIMER

5) Appuyer et relâcher le bouton RADIO LEARN pour confirmer le temps sélectionnée => La centrale confirme le temps sélectionné avec un beep prolongé.

Attention: à la fin de la procedure il est nécessaire de regler le temps de travail comme indiqué au point 8.1.

Procedure d’exclusion du temps de fermeture automatique.

1) Arrêter l’automatisme

2) Appuyer pour plus de 5 secondes le bouton RADIO LEARN sur la carte => la centrale émet un double beep répété régulièrement.

3) Relâcher le bouton RADIO LEARN.

4) Tourner le RUN TIMER tout en direction anti-horaire pour la désactiver (minimum).

5) Appuyer et relâcher le bouton RADIO LEARN pour confirmer. La centrale émet une série de beep rapprochés rapides, à confirmation de l’exclusion du temps de fermeture automatique.

Attention: à la fin de la procedure il est nécessaire de regler le temps de travail comme indiqué au point 8.1.

Conditions d’interruption du temps de fermeture automatique.

En position de ouverture totale (c’est à dire à la fin du temps de travail), le calcul du temps de fermeture automatique s’arrête et le temps de fermeture automatique récommence, reglé dans

les conditions suivantes :

- jusqu’au moment où le STOP reste appuyé et/ou les PHOTOCELLULES interceptent un obstacle.

- jusqu’au moment où le bouton d’ouverture reste appuyé, si on a selectionné le fonctionnement à homme mort en ouverture (DIP1 OFF).

8.1 Réglage temps de fonctionnement

Permet de régler le temps de fonctionnement de l’automatisme.

Le temps peut être réglé pour des valeurs entre 1,5 secondes et 90 secondes.

Le temps de fonctionnement est exclu si le fonctionnement à homme mort est affiché.

- +

RUN TIMER

Tourner en direction horaire le trimmer “RUN TIMER”

pour augmenter le temps de fermeture automatique. Tournez le potentiomètre « RUN TIME » dans le

sens inverse horaire pour diminuer le le temps de

fermeture automatique. - +

RUN TIMER

- +

RUN TIMER

Tourner en direction horaire le trimmer “RUN TIMER”

pour augmenter le temps de travail. Tournez le potentiomètre « RUN TIME » dans le sens

inverse horaire pour diminuer le temps de travail.

- +

RUN TIMER

9. Intervention dispositifs de sécurité

L’intervention des sécurités change selon les réglages de fonctionnement de l’armoire de commande; en particulier:

POSITION DIP:

Automatisme en ouverture: l’intervention de la photocellule est ignorée.

Automatisme en fermeture: l’intervention de la photocellule bloque et inverse le mouvement de l’automatisme.

POSITION DIP:

Automatisme en ouverture: l’intervention de la photocellule est ignorée.

Automatisme en fermeture: l’intervention de la photocellule bloque et inverse le mouvement de l’automatisme.

10. Effacer tous les émetteurs de la mémoire

Pour effacer tous les émetteurs de la mémoire il sera suffisant de suivre cette procédure:

1. Couper l’alimentation à l’armoire de commande.

2. Appuyer sur le bouton “Radio Learn” et la maintenir appuyée.

3. Alimenter l’armoire de commande.

4. L’armoire de commande émet un bip long suivi par deux bips brefs.

5. A ce point relâcher le bouton “Radio Learn”; après quelque seconde la centrale émet deux bips brefs. A ce point la mémoire a été effacée.

11. Guide à la résolution des problèmes

PROBLEME CAUSE SOLUTIONS

1) Le led vert “power on” ne s’allume pas •La centrale n’est pas alimentée

•Le fusible est endommagé

• Vérifier le câblage et alimenter la centrale.

•Contrôler le fonctionnement du fusible avec un testeur et

le remplacer par un autre avec les mêmes caractéristiques

(6.3A 250V).

2) Les boutons de la télécommande n’ont aucun effect sur

la centrale.

•La télécommande n’a pas été apprise.

•L’émetteur n’est pas compatible avec l’armoire de

commande.

•Batterie de la télécommande à plat

•Exécuter l’apprentissage des télécommandes (voir chap. 6).

•Vérifier que la télécommande est un SUN/MOON 433MHz.

•Remplacer la batterie de la télécommande.

3) En appuyant sur le bouton UP de la télécommande

l’automatisme marche en fermeture.

•Le câblage du moteur a été exécute de façon pas correcte. •Ré-câbler le moteur en inversant les bornes 13 et 14.

4) En appuyant sur le bouton DOWN de la télécommande

l’automatisme marche en fermeture.

•Le câblage du moteur a été exécute de façon pas correcte. •Ré-câbler le moteur en inversant les bornes 13 et 14.

5) La led “photo” n’est pas allumée. •La photocellule est en alarme à cause d’un obstacle.

•L’ entrée photo n’est pas shuntée.

•Enlever l’obstacle.

•Shunter les entrées 2 et 5 si on n’utilise pas la photocellule.

6) La led “stop” est éteinte •La photocellule est en alarme à cause d’un obstacle.

•L’ entrée photo n’est pas shuntée.

•Vérifier le type de bouton et éventuellement le remplacer.

•Shunter les entrées 1 et 2 si on n’utilise pas le bouton stop.

7) On ne réussi pas à entrer dans la phase d’apprentissage. •L’automatisme n’est pas arrêté •Envoyer une commande de stop et réessayer.

CARACTERISTIQUES TECNIQUE R-CRX

Tension d’alimentation (bornes 10, 11) 230 Vac (ou 120 Vac) ±15% 50/60 Hz

Absorption carte 5 W MAX - 20mA

Alimentation photocellule (bornes 6, 7) 24 Vdc 3 W MAX

Sortie moteur (bornes 12, 13, 14) 230 Vac (ou 120 Vac) - 1000 W MAX

Sortie lumière de courtoisie (bornes 15, 16) 230 Vac (ou 120 Vac) - 500W MAX

Température de fonctionnement -10°C ÷ +55°C

Temps lumière de courtoisie 3 minutes

Réception disponible Code fixe SUN/MOON à 433,92 MHz

Portée radio en champs libre avec antenne accordée (condition idéales) 40 - 60 m (433 MHz)

Codes memorisables 1024

WARNING : READ THE INSTRUCTIONS FIRST BEFORE YOU INSTALL THE CONTROL UNIT !!!

1. Introduzione

The control unit R-CRX is a control unit developed to control rolling shutters in an easy and intuitive way.

This product controls motors up to 230 Vac up to 1000W (On request also for engines 120V ac 60 Hz).

A courtesy light output and an input for the photocells are available.

The product is compliant with transmitters SUN/MOON.

A pause time before the automatic closing is available and can be set from 1 to 60 seconds.

2. Setting

MOTOR

RAD1

12 3 4 5 6 7 12 13 14 15 16

17 18

- +

RUN TIMER

DEADMAN OPEN

DEADMAN CLOSE

ADJ RUN TIMER

OPEN FUNCTION

IMPULSE OPEN

IMPULSE CLOSE

INFINITE RUN TIMER

GO FUNCTION

RADIO LEARN BZ

TRASF

RELAY LIGHT

RELAY OPEN

RELAY CLOSE

FUSE

STOP COM OPEN CLOSEPHOTO

24Vdc

L N

N L L NL

MOTOR LIGHT

POWER ON


STOP

T 6,3A

LED

U W V

GND ANT

230Vac

o/ou/or

120Vac

AD-

A*A+

AD-

A*A+

76054R

POWER

LSC

OPEN

LSO

COM

JOLLY ONE

JOLLY BIG

JOLLY 20

JOLLY 22

JOLLY 22S

JOLLY 24

JOLLY ONE FIN MEC

JOLLY BIG FIN MEC

WARNINGS AND ADVICES

Avoid putting the connection cables of buttons, security devices and inputs close to those of the power supply of the control unit and of the motor.

Some parts of the control unit are subject to dangerous voltage.

The control unit must be installed and programmed only by qualified professionals.

Always use a device that ensures the disconnection of all poles of the control unit’s power supply.

This device can be a switch (connected directly to the power supply terminals) with a contact’s minimum distance of 3 mm for each pole, or it can be a device connected to the power network.

For connecting the card and the motors we recommend to use cables with double isolation as imposed by the laws in force; the minimum cross section of the single conductor must not be

less than 1mm² and not more than 2.5mm².

The presence of a dampness or metal parts in the walls nearby may negatively influence the capacity the system; it is therefore important to carefully put the aerial and the transmitters away

from walls and/or metal structures, away from the ground and not on the ground.

A tuned aerial is needed to maximize the performances in terms of the range; the range would only be a few meters without it.

If the cable supplied is too short, then do not join an extension to it, but replace the whole cable with one of the right length whose impedance is 50 Ω(RG 58 type).

The aerial cable should never be longer than 10 meters.

230Vac o/ou/or 120Vac

GND

ANT

LIGHT

12 U

MOTOR

COM

STOP

COM

OPEN

COM


24Vdc

3. Electrical connections

The control unit is supplied with all the inputs normally closed and jumpered to the common.

Before connecting a device to the control unit remove the jumper corresponding to the device that you want to connect leaving the others unchanged.

Connect the power supply cable between the clamps 10 and 11

of the control unit.

Connect the aerial cable.

Central wire to terminal 18

Shield to terminal 17

Power supply 230 Vac 50 Hz (Optional 120 Vac 60 Hz)

Do not connect the card directly to the electric network.

Put a device which can ensure the disconnection of each pole from

the power supply of the control unit.

A piece of wire is already present in terminal 18, and this can

guarantee an acceptable range for the radio signal.

Connect an eventual courtesy light between the clamps 15 and

16 of the control unit.

Connecting a charge of 230Vac (or 120Vac) 500W MAX it is possible

to light up the operating zone of the automation during each motion.

The turning off is timed with a period of 3 minutes.

The counting is reset at each impulse of up or down.

4. Signalling led

• Connect the neutral of the motor to the clamp 12 “U” of the

control unit.

• Connect the phase “1” of the motor to the clamp 13 “W” of

the control unit.

• Connect the phase “2” of the motor to the clamp 14 “V” of the

control unit.

Connect the NORMALLY CLOSED contact of the STOP to the

clamp 1 and 2 of the terminal board.

WARNING : jumper the input 1 to the input 2 if not used.

Check that the motor wiring is compliant with the installation.

To do this, follow the procedure of the preliminary checks.

If the STOP input is open, then this causes the immediate stop of

the automation

Connect the OPEN button between the clamp 2 and 3 of the

terminal board.

Leave it opened if not used.

The activation of the OPEN button gives an opening impulse to the

automation.

Connect the CLOSE button between the clamp 2 and 4 of the

terminal board.

Leave it opened if not used.

The activation of the CLOSE button gives a closing impulse to the

automation.

Connect the NORMALLY CLOSED contact of the photocell

(PHOTO) between the clamp 2 and 5 of the control unit.

WARNING: jumper the input 2 to the input 5 if not used.

Connect the power supply of the accessories to the clamp 6 and

7 of the terminal board.

“Power On”: lighted when the control unit is powered.

“Photo”: lighted if the photocell contact is closed.

The PHOTOCELL (PHOTO) can cause the STOP of the automation

or the motion inversion .

See chap.9

WARNINGS: the control unit gives a voltage of 24 Vdc.

“Stop”: lighted if the contact stop is closed.

If the buzzer emits a long bip and two short ones, the

transmitter was already been memorized.

If the buzzer does not make any signal verify that the

transmitter works and belongs to the SUN/MOON Series

and that the battery is charged or repeat the procedure

with another transmitter.

6. Learning a transmitter through the “RADIO LEARN” key of the control unit

STOP THE AUTOMATION

To enable the learing procedure press and release

the “RADIO LEARN” button.

The buzzer emits long beeps each second (for 20

seconds)

YES

While buzzer emits long beeps each second, press

and release the “A” button of the transmitter.

The buzzer emits two long and two short beeps.

The 2 buttons “A” and “B” are learnt and the

procedure ends.

Repeat the procedure if you wish to learn a new

transmitter.

Check that the automation is still.

NOTE: With a 4 channel SUN / MOON remote control the buttons C and D

can be used with another R-CRX control panel.

ch: Bch: A

ch: A

ch: B

ch: C

ch: D

5. Preliminary checks

Preliminary checks must be executed by qualified personnel only, paying the maximum attention . The correct wiring of the motor is very important for a correct functioning of the automation.

After having checked the wirings and verified that there are no short

circuits, unlock the motor and power the system.

Press the cabled button open.

Press the cable button close.

Check the status of the signalling LED “photo”, “stop” considering that

all the inputs normally closed must have the correspondent led lighted.

• The automation opens. Correct functioning.

• The automation closes => reverse the connections between the clamp

13 and 14.

• The automation closes. Correct functioning.

• The automation closes => reverse the connections between the clamp

13 and 14.

NOTE - when the control unit will be activated, it emits 2 beeps to signal the correct start up.

7. Selectable functions through dip-switch

It is important to change the configuration of the dip-switch only when the unit is turned off!!!

Turn off the power supply during the change of configuration.

Default settings

The control board is supplied with the dip-switches set as indicated in the Pict. 1.

In the table are sum up the functions that can be selected through these dip-switches.

Fig.1

7.1 Functioning on opening/closing

This function enables to select the method of opening/closing of the automation.

OFF

The automation operates under dead man mode on opening.

The automation operates under pulse mode on opening.

The automation operates under dead man under on closing.

The pause time for automatic closing, even if it is set, will not be implemented.

The automation operates under pulse mode on closing.

The operating mode with “pulse function” activated can be selected by the dip 4.

dip Function Dip OFF Dip ON

1 Function on opening Dead man Impulse on opening

2 Function on closing Dead man Impulse on closing

3 Working time Programmable Infinite

4 Pulse functioning Open - Close Step by step (function GO)

7.2 Working time

The setting of this dip enables to choose between a working time manually set through a trimmer or an infinite working time.

OFF

An infinite working time is set, the output remains activated till the reception of a stop or an opposite motion impulse.

The pause time for automatic closing, even if it is set, will not be implemented.

The working time is manually set through the “Run Timer” trimmer adjustment (see paragraph 6).

7.3 Pulse operation

The setting of this dip configures the operating mode, when the dip 1 and the dip 2 are set on ON (pulse operation).

OFF

The open– close function with two buttons is activated.

Pressing the button OPEN/“A” the automation opens.

During opening, pressing the button CLOSE/“B” the automation stops.

Pressing the button CLOSE/“B” the automation starts closing.

The “Go functioning” is activated.

The automation works under “step by step” mode with one button.

The OPEN/“A” button makes the sequence open -stop-close.

While the stop can be obtained pressing the button CLOSE/“B”.

The “GO” function is automatically excluded with the dip 1 and/or the dip 2 set on OFF.

8. Procedure for setting up the automatic closing time.

The pause time before the automatic closing can be set between 1 to 60 seconds.

You can enable / disable automatic closing and save its value by doing the following:

1) Stop the operator.

2) Press the RADIO LEARN button on the control panel for more than 5 seconds => The panel emits a double beep repeatedly.

3) Release the RADIO LEARN button

4) Set the pause time before the automatic closing time 1s ÷ 60s by turning the RUN TIMER trimmer

5) Press and release the RADIO LEARN button to confirm the selected time => The box will confirm the memorization of the selected time with an extended beep.

Note: Once this procedure is finished, you should set the working time as indicated in section 8.1.

Automatic closing time exclusion procedure.

1) Stop the operator.

2) Press and hold the RADIO LEARN button in the control board for more than 5 seconds => The control board will emit a double beep repeatedly.

3) Release the RADIO LEARN button

4) Turn the RUN TIMER trimmer counterclockwise to disable the automatic closing (minimum).

5) Press and release the RADIO LEARN button to confirm the option. The control board will emit a series of quick beeps to confirm the exclusion of the automatic closing time.

Note: Once this procedure is finished, you should set the working time as indicated in section 8.1.

Situations where the automatic closing time is prevented.

In the full open position (equivalent to the end of the working time), the countdown of the automatic closing time is interrupted and the automatic closing time starts again from the beginning

under the following conditions:
