Ribimex Ribiland PRPFMM/516840 Operating instructions

FR
POMPE A BRAS
Manuel d’instructions et d’utilisation
EN
HAND WATER PUMP
User and maintenance manual
IT
POMPA PER ACQUA MANUALE
Manuale di istruzioni e di manutenzione
Réf. / Art. Nr. : PRPFMM / 516840
Imp. par /by : Ribimex S.A. –56 Route de Paris –RN4–FR-77340 Pontault-Combault
Imp da: Ribimex Italia s.r.l. –Via Igna, 18 –IT-36010 Carrè (Vi)
[v2-2016-10-07]

AVERTISSEMENTS DE SÉCURITÉ
Avertissement ! Lire tous les avertissements de sécurité et toutes les instructions contenues dans ce
manuel.
Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement.
- Il est recommandé de maintenir éloignées toutes les personnes non concernées par l’utilisation du produit (et
tout spécialement les enfants).
- Le produit ne doit pas être laissé à la portée des enfants ou dans l’environnement des enfants. Ne laissez
jamais des enfants l’utiliser. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec le
produit.
- Remarques
Les consignes de sécurité et les instructions indiquées dans la présente notice ne sont pas en mesure d'illustrer
d'une manière exhaustive toutes les conditions et les situations qui peuvent se produire.
L’utilisateur et/ou l’opérateur doivent utiliser le produit avec bon sens et prudence notamment en ce qui
concerne ce qui n’est pas indiqué dans ce manuel.
- Le produit est destiné pour un usage domestique en extérieur dans les jardins privés.
- Utilisez cette pompe uniquement pour le pompage d’eau.
- N'utilisez pas cette pompe pour pomper, transférer ou distribuer de l’eau ou tout autre liquide destiné à
l’alimentation humaine.
- Ce produit n’est pas destiné à un usage artisanal, commercial, professionnel et/ou industriel.
- N'utilisez pas ce produit à des fins, pour des travaux et pour des liquides pour lesquels il n'a pas été conçu.
- La responsabilité du constructeur ou du vendeur ne saurait être engagée du fait d’une utilisation incorrecte ou
non conforme de la machine.
- Ne laissez pas la pompe geler, cela entraînerait l’annulation de la garantie
- Contrôlez régulièrement la pompe
- En fin de vie, ne pas jeter le produit avec les ordures ménagères ou dans l’environnement.
Effectuer la mise au rebut du produit, des accessoires et de l'emballage conformément aux réglementations
locales relatives à la protection de l'environnement.
SAFETY INSTRUCTIONS
WARNING! Read all safety warnings and all instructions laid down in this manual.
Save all warnings and instructions for future reference.
- All bystanders (esp. children) should be kept away from tool and work area.
- Keep the product away from children or from their environment. Never allow children to operate the tool.
Children should be supervised to ensure that they do not play with the tool.
- Remarks:
The safety precautions and instructions given in this manual are unable to cover in detail all the conditions and
situations that may arise.
The operator and/or user must use common sense and caution when operating the product especially for any
matters that are not referred in the above.
- The product is intended for outdoor domestic use in private gardens.
- Only pump water with this hand pump.
- Do not use this pump to pump, transfer or distribute water or other liquids intended for human consumption.
- The product is not intended for artisanal, commercial, professional and/or industrial use
- Do not use this product for purposes, for works and for liquids for which it is not designed nor intended.
- The manufacturer or seller cannot be held responsible for incorrect or non-compliant use of machine.
- Do not allow the pump to freeze. Doing so will void the warranty.
- Periodically inspect the pump
- Do not throw with household rubbish or in the environment.
Proceed with disposal of the product, accessories and packaging according to local regulations regarding the
protection of the environment.

ISTRUZIONI DI SICUREZZA
Avvertenza! Leggere tutte le avvertenze di pericolo e le istruzioni operative.
Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.
- Tenere tutte le persone (es bambini) lontani del prodotto e dall’area di lavoro.
- Tenere il prodotto fuori dalla portata dei bambini e in ogni caso lontano da ambienti frequentati da essi. Non
lasciare che i bambini utilizzino l'attrezzo. I bambini devono essere controllati per garantire che non giochino
con l'apparecchio.
- Osservazioni
Le consegne di sicurezza e le istruzioni indicate nella presente istruzioni non sono in grado di illustrare in
modo esauriente tutte le condizioni e le situazioni che possono prodursi.
L'utente e/o l'operatore deve utilizzare l'attrezzo con buono senso e prudenza in particolare in ciò che riguarda
quanto indicato in questo manuale.
- Il prodotto è destinato per un uso domestico all’ esterno, in giardini priviati.
- Usate questa pompa solo per pompare l’acqua.
- Non utilizzare questa pompa per pompare, trasferire o distribuire acqua o altri liquidi destinati al consumo
umano.
- Questa pompa non è destinato all'uso artigianale, comerciale, professionale e / o industriale
- Non utilizzare questa pompa per lavori e perliquidi per i quali non è stato concepito.
- La responsabilità del costruttore o del venditore non saprebbe essere impegnata a causa di un'utilizzazione
scorretta o non conforme della pompa.
- Evitare il congelamento de la pompa. Questo potrebbe danneggiare la pompa e invalidare la garanzia.
- Ispezionare periodicamente la pompa
- In fine di vita, non gettare la pompa usata con i rifiuti domestici o nell'ambiente.
Effettuare lo smaltimento del prodotto, degli accessori e dell'imballaggio conformemente alle
regolamentazioni locali relative alla protezione dell'ambiente naturale.
- Déballage: Retirez le produit de son emballage.
Vérifiez que le produit et les accessoires ne présentent pas de dégâts.
- Unpacking: Remove product from its packaging.
Check that product and accessories are not damage.
- Disimballagio: Rimuovere il prodotto dal suo imballaggio.
Controllare che il prodotto e gli accessori non siano danneggiati.
L’utilisation de ce produit est interdite aux enfants et adolescents.
The use of this product by children is forbidden.
L'utilizzo di questo prodotto è vietato ai bambini ed adolescenti.

Contenu / Content / Contenuto
1 Pompe / 1 Pump / 1 Pompa
Assemblage / Assembly / Montaggio

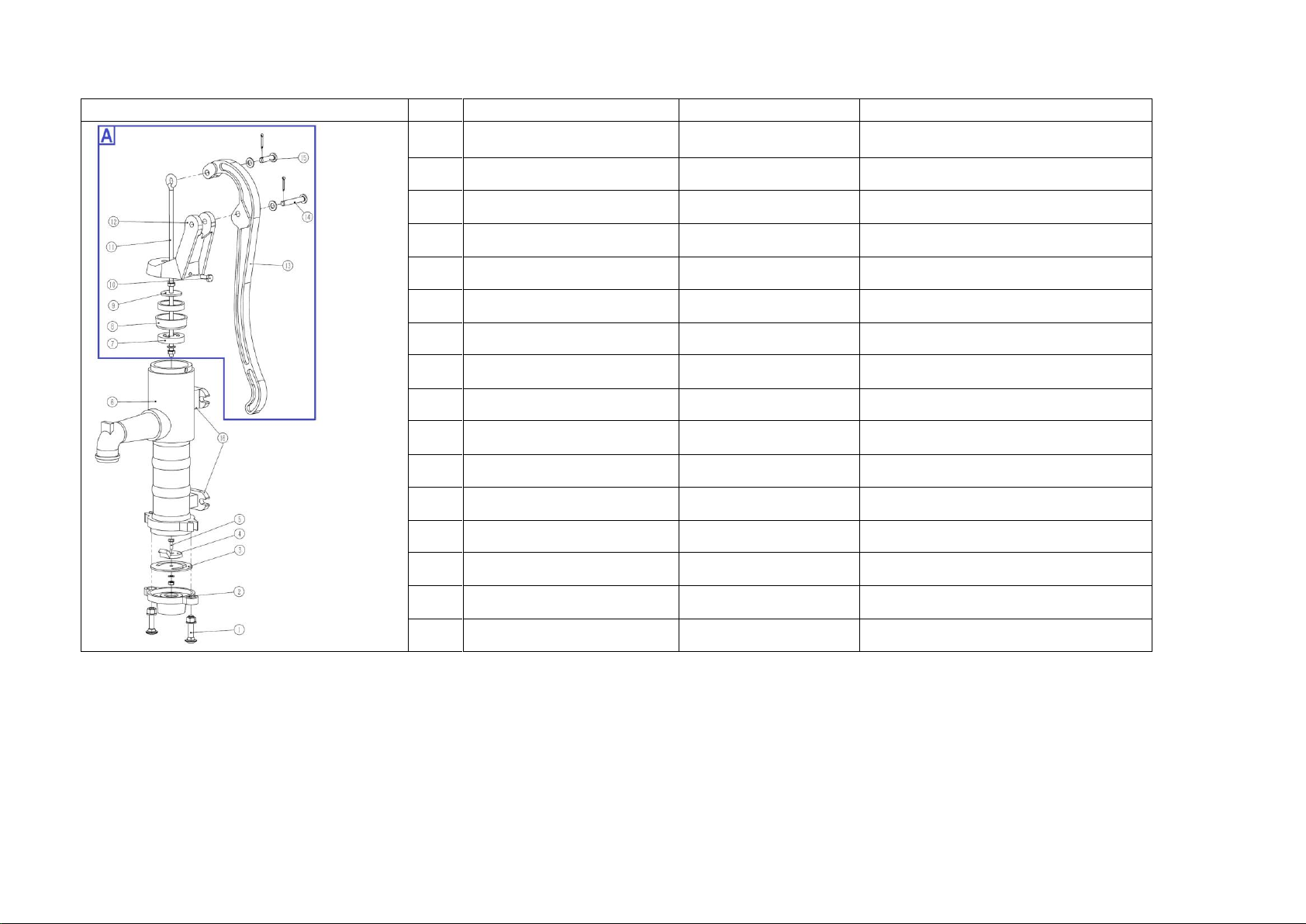

POMPE: insérer l’ensemble [A] (voir vue éclatée) dans le corps de pompe (6)
puis visser les vis (a+b).
PUMP: insert the assembly depicted in [A] (see exploded diagram) into the
pump body (6) then tighten with the screws (a+b).
POMPA : inserire il gruppo illustrato in [A] (vedi schema)nel corpo della pompa
(6) quindi serrare le viti (a + b).
POIGNEE: La poignée peut être installée à droite ou à gauche du bec.
Dévisser les vis (a+b) avec une clé hexagonale (non fournie), ajuster à la position
de travail désirée, revisser les vis (a+b).
HANDLE: The handle can be installed on left or right side.
Loosen screws (a+b) with hex key (not supplied), adjust to desired working
position, and then tighten the screws (a+b).
MANIGLIA : La manovella può essere installata sul lato sinistro o destro.
Allentare le viti (a+b) con una chiave esagonale (non inclusa), girare a la
posizione di lavoro desiderata, serrare le viti (a+b).
Installation / Installation / Installazione
INSTALLATION DU TUBE D’ASPIRATION
Vous avez besoin d’un tuyau en acier fileté 1"¼ ou d’un tuyau PVC avec un
adaptateur extérieur fileté 1"¼.
• Vissez un tube d’aspiration sur la partie inférieure de la pompe (le tube
d’aspiration doit être exactement de la même taille que le branchement de la
pompe). Le tube d’aspiration doit être plongé dans l’eau à une profondeur de
1,5m minimum.
• Vissez fermement le tube d’aspiration afin d’éviter une fuite.
ATTENTION: même une toute petite fuite peut entraver un pompage normal.
Étanchéité des tuyaux:
• Utilisez une bande pour l’étanchéité du filetage ou un produit d’étanchéité
pour filetage de bonne qualité sur tous les filetages des tuyaux.
ATTENTION: n’utilisez aucune bande d’étanchéité pour filetage sur les tuyaux
PVC.
• Pour lier le tuyau en acier au branchement métallique de la pompe, utilisez
uniquement une bande d’étanchéité pour filetage ou un produit d’étanchéité au
téflon pour filetage.
• Assurez-vous que toutes les liaisons du tube d’aspiration soient étanches à l’air
et à l’eau.
• La pompe ne peut pas pomper l’eau du puits dans le cas où le tube d’aspiration
n’est pas étanche à l’air.
• Fixer fermement la pompe au mur avec des vis M8 ou M10 (non fournies).

SUCTION PIPE INSTALLATION
You will need 1¼“ steel pipe with threads or 1"¼ PVC pipe with a 1"¼ male adapter.
• Screw a drop-pipe to the bottom of the pump (the drop-pipe should be the same size as the connection on the
pump). The drop-pipe should be submerged at least 1.5m.
• Tighten the drop-pipe enough to prevent leaks.
NOTE: Any small leaks will prevent the pump from priming.
Sealing pipe joints:
• Thread tape or a good quality thread sealant should be used on all pipe threads.
NOTE: Do not use thread tape with PVC pipe.
• Use only thread tape or Teflon-based joint compounds for making metal to metal connections on the pump
itself.
• Make sure that all pipe joints in the suction pipe are air tight as well as water tight.
• If the suction pipe can suck air, the pump will not be able to pull water from the well.
• Fix the pump to the wall with M8 or M10 screws (not supplied).
INSTALLAZIONE DEL TUBO DI ASPIRAZIONE
Hai bisogno di un tubo filettato in acciaio 1"¼ o un tubo in PVC con un adattatore esterno filettato 1"¼.
• avvitare un tubo di aspirazione sul fondo della pompa (il tubo di aspirazione deve essere esattamente la stessa
dimensione come il collegamento della pompa). Il tubo di aspirazione deve essere immerso in acqua ad una
profondità di almeno 1,5 m minimo.
• Avvitare bene il tubo di aspirazione per evitare perdite.
ATTENZIONE: anche una piccola perdita può ostacolare il normale pompaggio.
Tenuta dei tubi:
• Utilizzare il nastro per sigillare il filettato o un sigillante per filettatura di alta qualità su tutte le filettature dei
tubi.
ATTENZIONE: non utilizzare il nastro di tenuta su tubi in PVC.
• Per collegare il tubo di acciaio al colegamento in metallo della pompa, utilizzare solo un nastro sigillante o
sigillante a base di Teflon.
• Assicurarsi che tutte le connessioni del tubo di aspirazione sono a tenuta d’aria come a tenuta d'acqua.
• La pompa non può pompare acqua dal pozzo nel caso in cui il tubo di aspirazione non è a tenuta.
• Fissare saldamente la pompa a la parete con viti M8 o M10 (non incluse).
Utilisation / Operation / Utilizzo
AVANT L’UTILISATION
N’utilisez pas la pompe à sec. Utilisez la pompe sans eau peut
endommager le joint en cuir.
Avant l’utilisation remplissez toujours la pompe avec de l’eau.
• Pour utiliser la pompe, verser de l’eau par le haut dans la pompe,
jusqu’à ce que de l’eau coule par le bec de sortie.
• Attendez 5 minutes jusqu’à ce que le joint en cuir gonfle
suffisamment, de manière à ce qu’il puisse entrer en contact avec la
paroi intérieure de la pompe.
• Lever et baisser le bras par petit coup, jusqu’à ce que le tube
d’aspiration soit rempli d’eau. (ATTENTION : même une toute petite
fuite sur le tube d’aspiration entravera le fonctionnement normal de la
pompe).

UTILISATION
• Assurez-vous que le joint en cuir (8) ainsi que tous les joints ne sont
pas endommagés.
• Assemblez de nouveau le corps de la pompe et assurez-vous que tous
les boulons soient fermement vissés, afin d‘éviter l‘entrée d‘air dans la
base.
• Testez l’étanchéité des branchements. Vissez les attaches fermement
et utilisez au besoin de la bande d’étanchéité pour filetage. Remplacez
le matériel de fixation défectueux.
• Assurez-vous que l’extrémité du tube d’aspiration est plongée dans
l’eau.
• Utilisez, lors de la préparation, de l’eau claire en abondance pour
faire l’amorçage. Le joint en cuir (8) va gonfler une fois qu’il aura
aspiré l’eau. Laissez le joint en cuir absorber l’eau pendant quelques
heures puis essayez de nouveau.
• Assurez-vous de ne pas pomper de l’eau se trouvant à plus 6m de
profondeur (le niveau mesurée est de la surface de l’eau jusqu’à la
sortie).
• La profondeur d’eau à pomper sera réduite sur les plateaux. Au
niveau de la mer et dans des conditions idéales on pourra pomper une
eau ayant une profondeur maximale d’à peu près 6m.

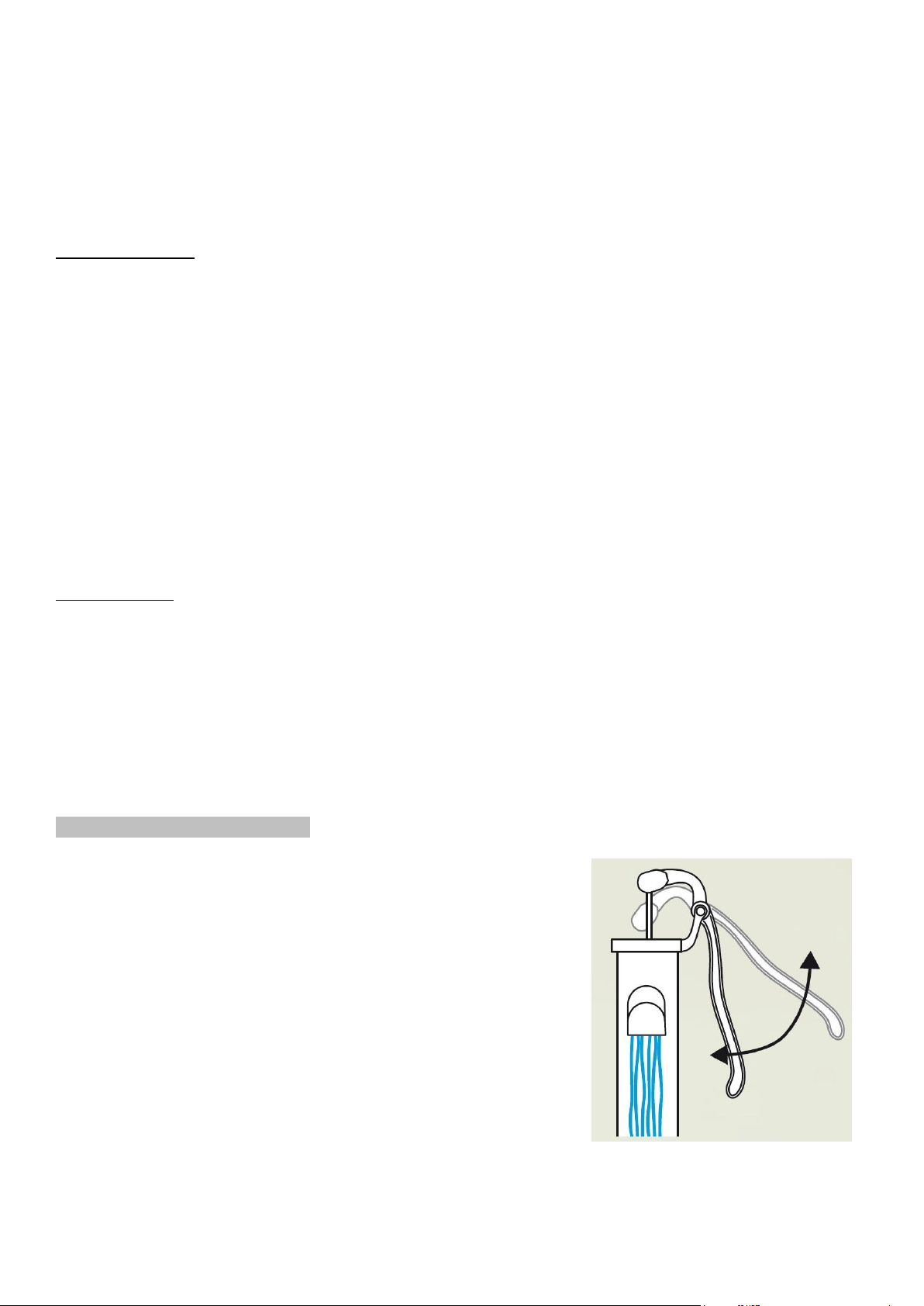

PROTECTION ANTI-GEL
Le joint (3) et le joint en cuir (8)
situés sur le corps de la pompe
peuvent geler lorsque la température
descend en-dessous de zéro. Ces
deux pièces peuvent, dans de telles
conditions, se fissurer et ne plus
fonctionner lorsque vous amorcez le
pompage.

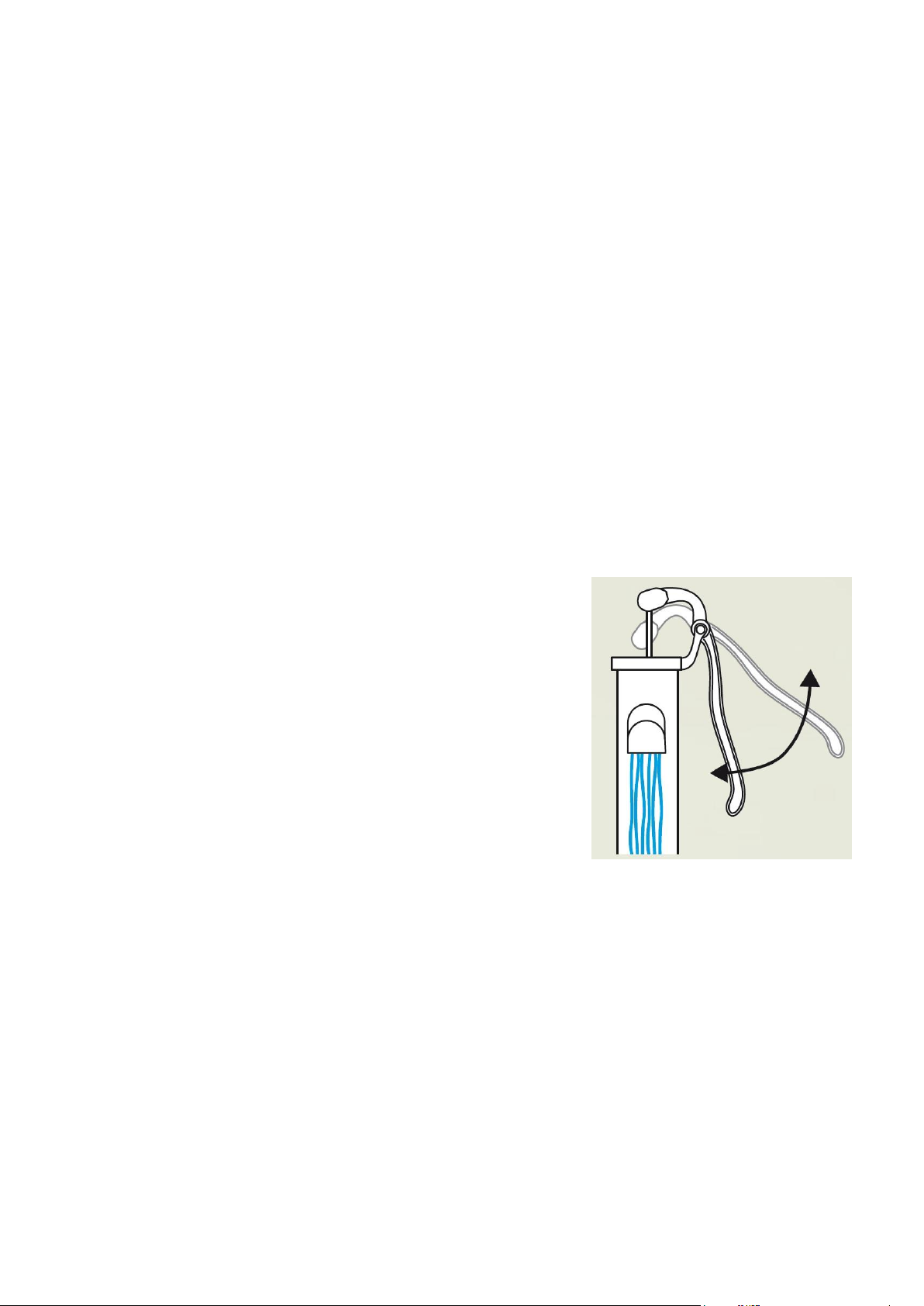

• Vous pouvez protéger la pompe
contre le gel en tirant le bras vers le
haut et en le maintenant dans une
position verticale, en effet la pompe
laisse ainsi l’eau s’écouler.
PRIMING THE PUMP
Never operate the pump while it is dry. Operating the pump without
water may cause damage to the leather cup. Always fill the pump with
water before starting the pump.
• To prime the pump, pour water in the top of the pitcher pump until it
runs out of the spout.
• Wait 5 minutes until the cup leather swells enough to make contact
with the pump wall.
• Raise and lower the handle in short strokes until the suction pipe fills
with water.
(NOTE: Any leak on the suction side will prevent the pump from
priming.)
USAGE
• Check for leaks around the joints. Tighten clamps or add thread tape
as needed. Replace defective fasteners.
• Make sure the pipe end is submersed in the water.
• Use plenty of clean water when priming. The cup leather (8) will
expand as it absorbs water.
Let the cup leather absorb water for a few hours and try again.
• Make sure you are not trying to lift water more than 6m (measured
from the water surface to the spout).
• At higher elevations, the depth of the water to be pumped is being
reduced. At sea level and under ideal conditions, this pump will lift to
a maximum of about 6m.
FREEZING PROTECTION
In freezing weather, the sealing
gasket (3) and the cup leather (8)
may freeze to the pump body. If you
start pumping, these two pieces may
tear, making the pump inoperable.
• You can protect the pump against
freezing by keeping the handle in
the ’up’ position, since in this case,
the pitcher pump will self-drain

ADESCAMENTO DELLA POMPA
Non utilizzare mai la pompa a secco. Il funzionamento della pompa
senza acqua può danneggiare la coppa in pelle. Riempire sempre la
pompa con l'acqua prima di avviare la pompa.
• Per adescare la pompa, versare l'acqua nella parte superiore della
pompa finché l’acqua scorre attraverso del becco.
•Attendere 5 minuti fino a quando la guarnizione di pelle gonfia
abbastanza da fare contatto con la parete della pompa.
•Sollevare e abbassare la maniglia in brevi tratti finché il tubo di
aspirazione si riempie di acqua.
(NOTA: Qualsiasi perdita su la linea di aspirazione impedisce il
adescamento e uso normale della pompa.)
USO
•Controllare la presenza di perdite intorno alle articolazioni. Serrare i
morsetti o aggiungere nastro, se necessario. Sostituire materiale di
fissaggio difettose.
•Assicurarsi che l'estremità del tubo viene immerso in acqua.
•Utilizzare acqua pulita in abbondanza durante l'adescamento. La
guarnizione di pelle (8) si espanderà in volta aspirato l'acqua.
Lasciate che la guarnizione di pelle assorbe acqua per alcune ore e
riprovare.
•Assicurarsi di non pompare acqua più di 6 m (misurata dalla
superficie dell'acqua al becco).
•Ad altitudini più elevate, la profondità dell'acqua da pompare viene
ridotta. Al livello del mare e in condizioni ideali, questa pompa alzerà
ad un massimo di circa 6m.
PROTEZIONE CONTRA IL
GELO
In gelo, la guarnizione di tenuta (3)
ed la guarnizione di pelle (8)
possono bloccare al corpo della
pompa. Se si inizia a pompare,
questi due pezzi possono strappare,
rendendo la pompa inutilizzabile.
•È possibile proteggere la pompa
dal congelamento, mantenendo la
maniglia in posizione verticale, dal
momento che in questo caso, la
pompa lanciatore si auto-scarico.
Entretien / Maintenance / Manutenzione
REMPLACEMENT DU JOINT EN CUIR
1. Dévissez le boulon de fixation (10) situé sur le
couvercle de la pompe (12) et soulevez toute la
construction du piston de la pompe.
2. Dévissez l’écrou à l’extrémité de la bielle.
3. Retirez le support (7) puis le joint en cuir (8) usagé
et placez un nouveau joint en cuir.
4. Remettez le support (7) et vissez de nouveau
l’écrou à l’extrémité de la bielle.
5. Assemblez de nouveau la construction du piston
ainsi que le couvercle de la pompe (12).
6. Placez le boulon de fixation (10) sur le couvercle de
pompe (12) et vissez-le fermement.
REMPLACEMENT DU JOINT
1. Desserrez les boulons de fixation (1) et retirez la
flasque (2) du corps de pompe (6).
2. Prenez la flasque (2). Puis retirez le joint (3) usagé
et placez un joint neuf.
3. ATTENTION : avant de positionner le nouveau
joint sur la flasque (1), retirez tout d’abord les saletés
restantes.
4. Positionnez de nouveau la flasque (2) dans son
emplacement d’origine.
5. Vissez fermement les boulons de fixation (1).

REPLACING THE CUP LEATHER
1. Loosen the fastening bolt (10) on top cap (12) and
lift the plunger assembly out of the pump.
2. Unscrew the fastening bolt at rod extremity.
3. Remove the holder (7) then the old cup leather (9)
and put on a new cup leather.
4. Put the holder (7) and the cup leather (8) back into
the original position.
5. Reinstall the plunger assembly and top cap (12).
6. Insert the fastening bolt (10) and tighten.
REPLACING THE SEALING GASKET
1. Unscrew the fastening bolt (1) and remove the
flange (2) from the pump body (6).
2. Take out the flange (2), remove the old sealing
gasket (3) and then put on new sealing gasket.
3. NOTE: Before placing the new sealing gasket on
the flange (2), clean the flange by removing
dirt/debris that could be left over.
4. Place the flange (2) back into the original position.
5. Tighten the fastening bolt (1).
SOSTITUZIONE DELLA GUARNIZIONE DI
PELLE
1. Svitare la vite di fissaggio (10) sul coperchio della
pompa (12) e sollevare l'intera costruzione del pistone
della pompa.
2. Svitare il dado dell’estremità dell’asta.
3. Rimuovere il supporto (7) e dopo la guarnizione in
pelle (8) utilizzata ed inserire una nuova guarnizione
di pelle.
4. Riavvitare il dado su l’asta.
5. Rimontare l’intera costruzione del pistone e il
coperchio della pompa (12).
6. Inserire la vite di fissaggio (10) sul coperchio e
serrarla in modo sicuro.
SOSTITUZIONE DELLA GUARNIZIONE
1. Allentare il bullone (1) e rimuovere la flangia (2)
dal corpo della pompa (6).
2. Prendere la flangia (2). Quindi rimuovere la
guarnizione (3) utilizzati e posizionare una nuova
guarnizione.
3. ATTENZIONE: prima di posizionare la nuova
guarnizione sulla flangia (2), rimuovere lo sporco
residuo.
4. Posizionare la flangia (2) nella sua posizione
originale.
5. Collocare ed avvitare le vite (1).

Vue éclatée / Exploded diagram / Diagramma esploso
PRPFMM / 516840
Pos.
FR
EN
IT
1
Boulon de fixation
Fastening bolt
Bullone di fissaggio
2
Flasque
Flange
Flangia
3
Joint
Sealing gasket
Guarnizione di tenuta
4
Clapet
Plug valve
Valvola otturatore
5
Boulon de fixation
Fastening bolt
Bullone di fissaggio
6
Corps de pompe
Pump body
Corpo pompa
7
Support joint cuir
Cup leather holder
Supporto della guarnizione in pelle
8
Joint en cuir
Cup leather
Guarnizione in pelle
9
Caoutchouc
Rubber
Guarnizione in gomma
10
Boulon de fixation
Fastening bolt
Bullone di fissaggio
11
Bielle
Lift rod
Asta di sollevamento
12
Couvercle de pompe
Top cap
Tappo superiore
13
Bras
Handle
Maniglia
14
Boulon long
Long pin
Perno lungo
15
Boulon court
Short pin
Perno corto
16
Patte assemblage sur mur
Wall mount brackets
Staffe di montaggio a parete
