Ribimex Ribiland PRMPP087 User manual

PRMPP087 PRMPC208
FR
MOTOPOMPE
Traduction des instructions d’origine
EN
WATER PUMP
Original instructions
IT
MOTOPOMPA
Traduzione di istruzioni originali
Réf. / Art. Nr. : PRMPP087 / 518571
PRMPC208 / 518551
Imp. par : Ribimex S.A. –56 Route de Paris –RN4 - FR-77340 Pontault-Combault
Imp da: Ribimex Italia s.r.l.- Via Igna, 18 –IT-36010 Carrè (Vi)
[v1_-2015-04-10]

- 1 -
AVERTISSEMENT:
Lire et assimiler ce manuel avant d’assembler ou d’utiliser ce produit.
Une utilisation incorrecte du produit pourrait causer de graves blessures et des
dommages.
Conserver ce manuel pour pouvoir le consulter ultérieurement.
WARNING:
Carefully read this instruction manual before operating this product.
Incorrect operation may cause injury and/or damages.
Please keep this manual for future reference.
AVVERTENZA:
Leggere attentamente questo manuale di istruzioni prima di utilizzare l'attrezzo.
Il funzionamento non corretto può causare lesioni e/o danni.
Conservare il presente manuale per futuri consulti.

FR –Traductions des instructions d’origine
I. Nomenclature
II. Caractéristiques
techniques
III. Consignes de sécurité
IV. Mise en route
V. Utilisation
VI. Entretien, Entreposage,
Dépannage
I. NOMENCLATURE
Voir figures
II. CARACTERISTIQUES
Description
MOTOPOMPE 87cc
MOTOPOMPE
196cc
Référence
PRMPP087 / 518571
PRMPC208 /
518551
Modèle / Type
GP40
GP80
Pompe
Auto-amorçante
Diamètre raccordement
(mm)
38 (1 1/2 pouces)
80 (3 pouces)
Capacité Débit Q max
(L/min)
300
1 000
Refoulement (m)
22
28
Hauteur d’aspiration H max
(m)
8
6
Moteur
Modèle
UP154
UP168
Type
Monocylindre,
4-temps,
OHV, refroidi par air
Monocylindre,
4-temps,
OHV, refroidi par
air
Puissance nominale
1,4 kW à 3600min-1
4,78 kW à
3600min-1
Puissance maximale
1,5 kW à 4000min-1
4,8 kW à 4000min-1
Cylindrée (cc)
87cc
196cc
Carburant
Essence sans
plomb >90
Essence sans
plomb >90
Capacité du réservoir
carburant
160 cm3
360cm3
Capacité du réservoir d’huile
0,4 L
1,6L
Système de démarrage
Manuel par cordon
Manuel par cordon
Bougie
E7TC ou similaire
E7TC ou similaire
Produit
Poids net (kg)
20
27
Dimensions (L×W×H) (mm)
495 x 365 x 452
517 x 415 x 452
Niveau de pression
acoustique
81 dB(A)
82 dB(A)
Niveau de puissance
acoustique
101 dB(A)
102 dB(A)

- 1 -

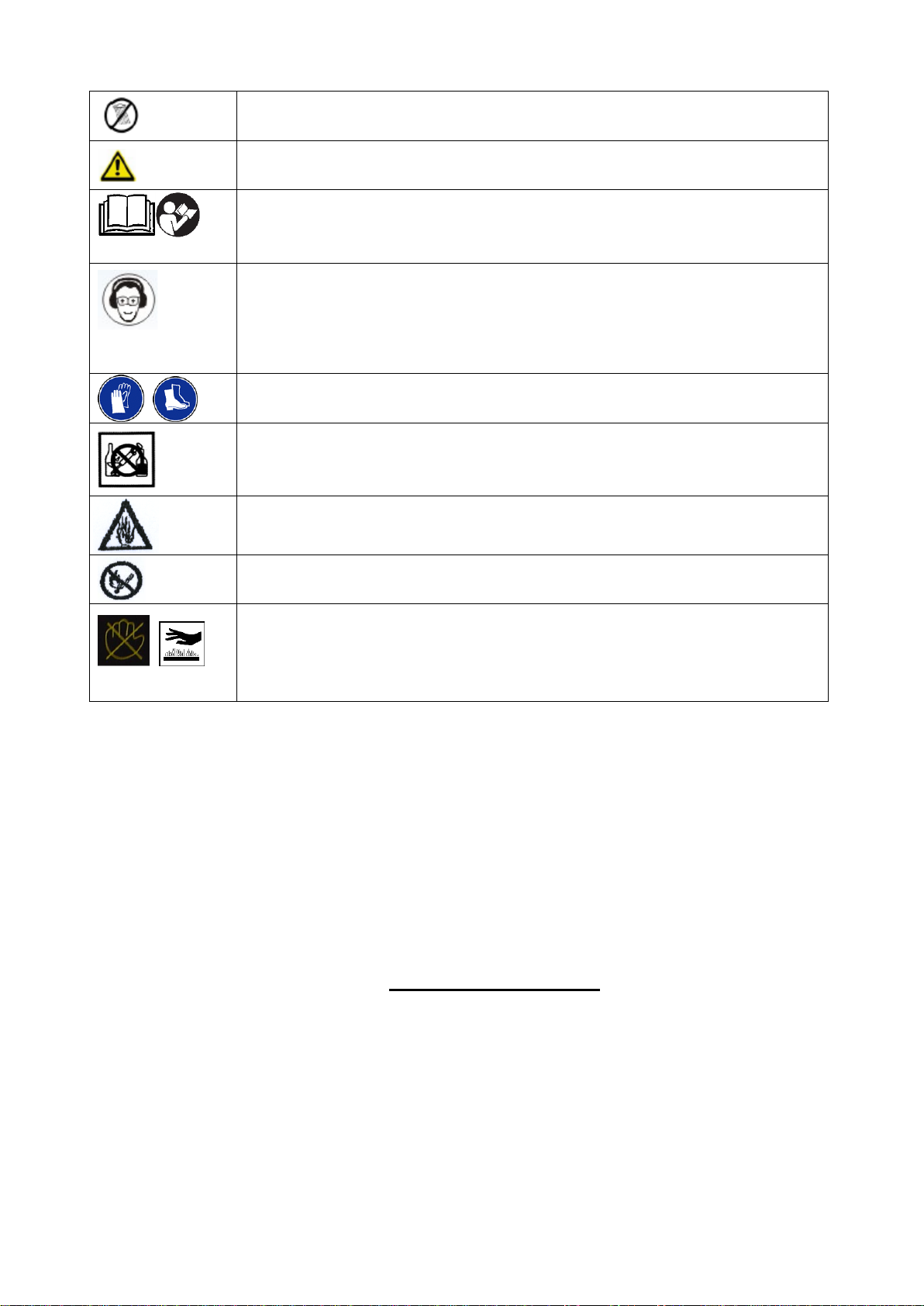

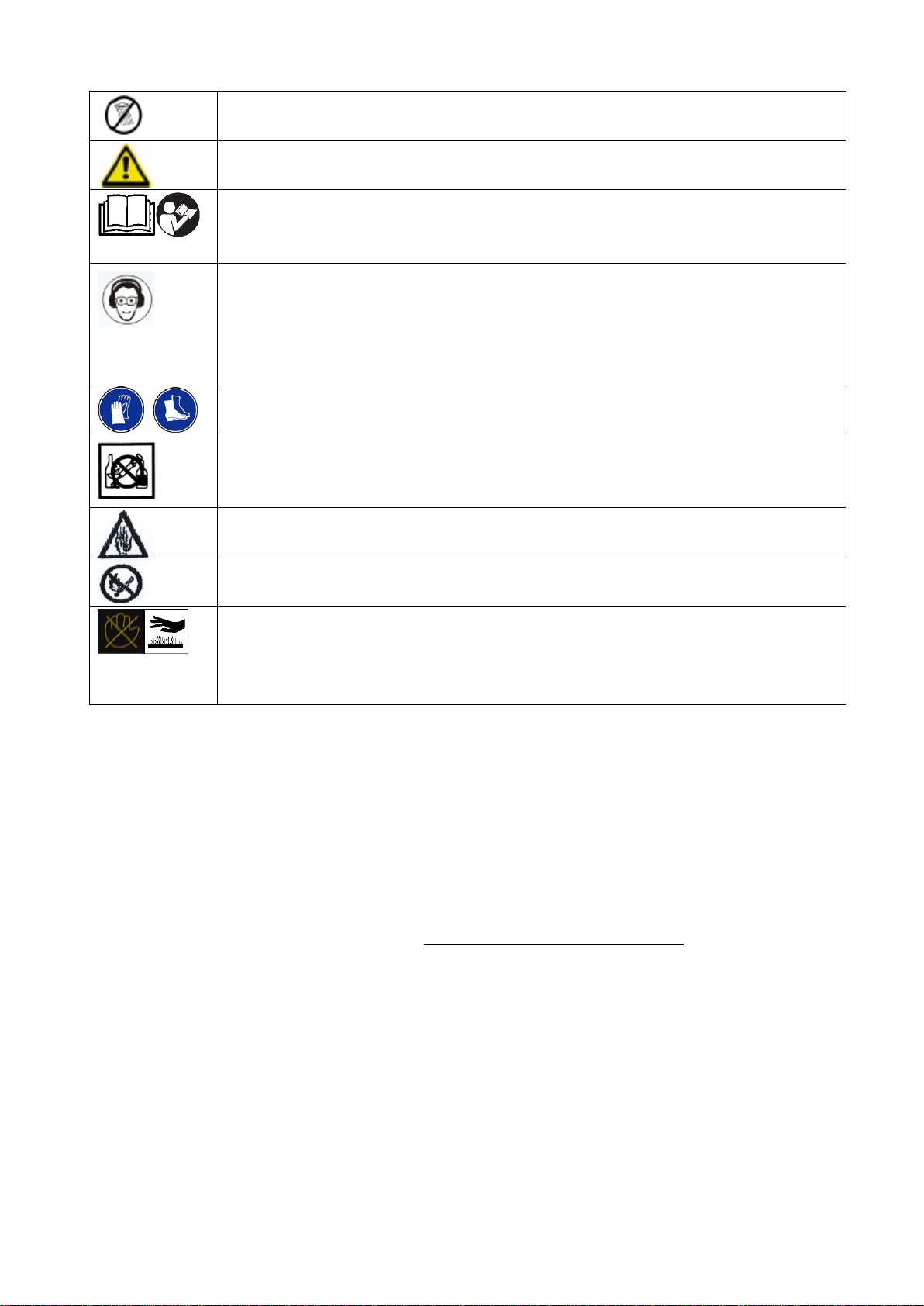

Symboles
Ne pas exposer aux intempéries, à l’humidité (ex. : à la pluie, à la neige…)
Ne pas utiliser lors d’intempéries.
Signale un risque de blessures graves et/ou dommages et/ou de détérioration de
l’outil en cas de non respect des consignes
Lire le mode d’emploi.
Assurez-vous que l’ensemble des utilisateurs aient lu ce manuel.
Conserver ce manuel pour toute référence ultérieure
Porter des équipements de protection appropriés (lunette, protection auditive)
Risques de dommages irréparables le système auditif : toute personne opérant
cette machine volontaire de façon quotidienne peut être exposée à un niveau de
bruit égal à/ou excédant 85db (A). L'opérateur doit porter un matériel de
protection auditive adapté afin de protéger son audition
Porter des gants et chaussures de protection.
Ne jamais utiliser ce produit ou tout autre machine lorsqu’on est fatigué, malade,
sous l’influence de l’alcool, de médicaments ou tout autre substance pouvant
réduire vos capacités de jugement.
Danger : Feu !
Essence inflammable. Ne pas renverser !
Garder loin des flammes nues. Ne pas fumer. Ne pas renverser le carburant. Ne
jamais remplir lorsque le moteur est en marche ou chaud.
Avertissement ! Surfaces chaudes !
Lors du fonctionnement et pendant un certain temps après que la machine soit
éteinte, le cylindre, le carter de moteur, etc. sont chauds.
Ne pas les toucher pas jusqu'à ce qu'ils aient refroidi. Risques de brûlure.
III. CONSIGNES DE SÉCURITÉ
Avant d’utiliser ce produit, veuillez lire et assimiler l’ensemble des consignes de sécurité.
Ne pas utiliser ou intervenir sur le produit si vous ne comprenez pas les instructions de ce manuel.
Il convient de toujours suivre les consignes de sécurité afin de réduire les risques de dommages aux
biens, et pour réduire le risque de blessures et de dommages à vous-même et à toute autre personne
et/ou animal.
Les consignes de sécurités et mises en garde doivent être absolument respectées.
3.1- INSTRUCTIONS DE SECURITES GENERALES
1. Garder l'aire de travail propre
Des aires de travail encombrées sont source d’accidents et de blessures.
2. Tenir compte de l'environnement de l'aire de travail
Ne pas exposer l’outil à la pluie ou à l’humidité.
Ne pas utiliser l’outil dans des endroits humides ou mouillés ou lors d’intempéries.
Garder l'aire de travail bien éclairée (lumière naturelle ou artificielle suffisante).
Ne pas utiliser le produit en intérieur.
3. Attention au risque de choc électrique

- 2 -
Eviter tout contact avec les parties électriques
4. Garder les enfants éloignés
Ne pas laisser les spectateurs toucher le produit.
Il est recommandé de maintenir tous les spectateurs (spécialement les enfants) éloignés du produit et
de l'aire de travail.
Le produit ne doit pas être laissé à la portée des enfants ou dans l’environnement des enfants.
Ne laissez jamais des enfants l’utiliser. Il convient de surveiller les enfants pour s’assurer qu’ils ne
jouent pas avec le produit.
5. Ranger le produit en état de repos
Lorsqu'il n’est pas utilisé, il est recommandé de ranger le produit dans des locaux secs, de le placer
hors de portée des enfants, soit en hauteur soit sous clef.
6. Ne pas forcer sur le produit
Il travaillera mieux et sera plus sûr à la vitesse et à l’usage pour lequel il est prévu.
N'utilisez pas ce produit pour des travaux auxquels il n'a pas été destiné.
Il exécutera mieux son travail et d'une manière plus sûre, s'il est uniquement utilisé pour l'usage
auquel il a été destiné.
7. Utiliser le produit approprié
Ne pas forcer des produits ou accessoires légers à effectuer des travaux normalement réalisés avec
des produits plus lourds.
8. S'habiller correctement
Ne pas porter des vêtements amples ou des bijoux, ils peuvent être happés par des parties en
mouvement.
Porter une coiffe de protection pour maintenir les cheveux longs.
9. Utiliser des équipements de protection
Porter des équipements de protection appropriés aux conditions et à l’environnement de travail.
Porter casque, lunettes de sécurité, protection auditive, masque anti-poussières ou masque
respiratoire avec filtre adéquat, gants et chaussures de protection pour réduire le risque de blessures
lors de l’utilisation ou le maniement du produit.
10. Ne pas présumer de ses forces
Toujours garder une position stable et un bon équilibre.
11. Entretenir le produit avec soin
Maintenir le produit propre pour une meilleure et plus sûre performance.
Suivre les instructions pour la lubrification et le changement des accessoires.
Maintenir les poignées sèches, propres et exemptes de graisse et d'huile.
Maintenir les ouies d’aération propres et libres de toute poussière (afin d’éviter toute surchauffe).
12. Arrêter le produit quand il n’est pas utilisé, avant un entretien et pour changer les accessoires.
13. Assurez vous que ce manuel d’emploi est joint à l’appareil lors de son achat, son prêt ou lors de
sa revente.
14. Gardez toujours les étiquettes de symboles de mise en garde propres, lisibles et non altérées.
Si les étiquettes commencent à se décoller, sont souillées d’huile et deviennent illisibles, contactez
votre revendeur et procédez à leur remplacement.
Retirez l’ancienne étiquette avant de fixer la nouvelle. Séchez bien la surface avant de coller la
nouvelle étiquette à l’emplacement d’origine prévu à cet effet
15. Rester vigilant
Surveiller ce que vous faites. Faire preuve de bon sens.
Ne pas faire fonctionner le produit quand on est fatigué, malade, ou sous l’influence de l’alcool, de

- 3 -
médicaments ou de drogues, ou de toute autre substance susceptible de réduire votre jugement.
16. Vérifier les pièces endommagées
Avant d’utiliser ou de réutiliser le produit, il est recommandé de le vérifier soigneusement pour
déterminer s'il peut fonctionner correctement et remplir sa fonction.
17. Les interrupteurs défectueux doivent être remplacés par un service agréé.
Ne pas utiliser l'outil si l'interrupteur ne commande plus ni l'arrêt ni la marche.
18. Avertissements
L'utilisation de tout accessoire, autre que ceux recommandés dans les instructions, peut présenter un
risque de blessures des personnes et animaux et de dommages aux biens.
L’utilisateur et/ou l’opérateur de l’outil sont seuls responsables des dommages et blessures causés
aux biens et aux personnes.
19. Faire réparer l'outil par du personnel qualifié
Sauf indications contraires dans les instructions, il est recommandé de faire réparer correctement ou
remplacer, par un service agréé, toute pièce endommagée.
Le présent produit est conforme aux règles de sécurité appropriées.
Il convient que les réparations soient effectuées uniquement par du personnel qualifié, en utilisant des
pièces détachées d'origine; autrement, il peut en résulter un danger pour l'utilisateur.
20. Remarques
Les consignes de sécurité et les instructions indiquées dans la présente notice ne sont pas en mesure
d'illustrer d'une manière exhaustive toutes les conditions et les situations qui peuvent se produire.
L’utilisateur et/ou l’opérateur doivent utiliser l’outil avec bon sens et prudence notamment en ce qui
concerne ce qui n’est pas indiqué dans ce manuel.
21. Note : Consulter le manuel d’instructions fourni avec le produit pour toute information
spécifique concernant l’entretien ou la sécurité de ce produit. Si le manuel est perdu ou égaré,
contacter votre revendeur pour un remplacement.
22. Important : Les informations contenues dans ce manuel décrivent des composants disponibles
au moment de son impression. Nous nous réservons le droit d’apporter toute modification sans
information préalable et sans obligation de modifier les composants fabriqués précédemment.
3.2- ATTENTION! PRECAUTIONS D’UTILISATION PARTICULIERES
1. Ne jamais laisser une personne sans formation ou instruction utiliser le produit.
2. Toujours s’assurer d’une ventilation suffisante lorsque vous utilisez le
produit.
3. Ne jamais mettre en marche ou laisser tourner le moteur dans un
local fermé. Les gaz d’échappement sont dangereux car ils
contiennent du monoxyde de carbone.
4. Évitez de démarrer le moteur dans des lieux peu aérés comme
maison, serre, tunnel, cave, etc.
5. Assurez-vous qu’aucun élément d’attache (ex. vis, écrou…) ne manquent ou ne soient desserrés.
Vérifier que l’interrupteur d’arrêt fonctionne.
6. Arrêter immédiatement le moteur si le produit commence à vibrer ou trembler. Inspecter s’il n’y
a pas de pièces cassées, manquantes ou non correctement installées.
7. Ne pas fumer ou faire de feu à proximité du produit. Conserver le produit à l’abri de la chaleur
excessive. Le combustible est hautement inflammable. Le feu peut provoquer de graves
blessures et des dommages aux biens.
8. S’assurer qu’il n’y a pas de fuite de combustible du réservoir, du bouchon, des tuyaux et du

- 4 -
carburateur ou de toute autre pièce. Faites réparer le produit en cas de fuite. Ne pas utiliser tant
que la fuite n’est pas réparée.
9. Tenez l’appareil éloigné des matières inflammables telles que
cordages, vieux journaux, chiffons huileux etc.

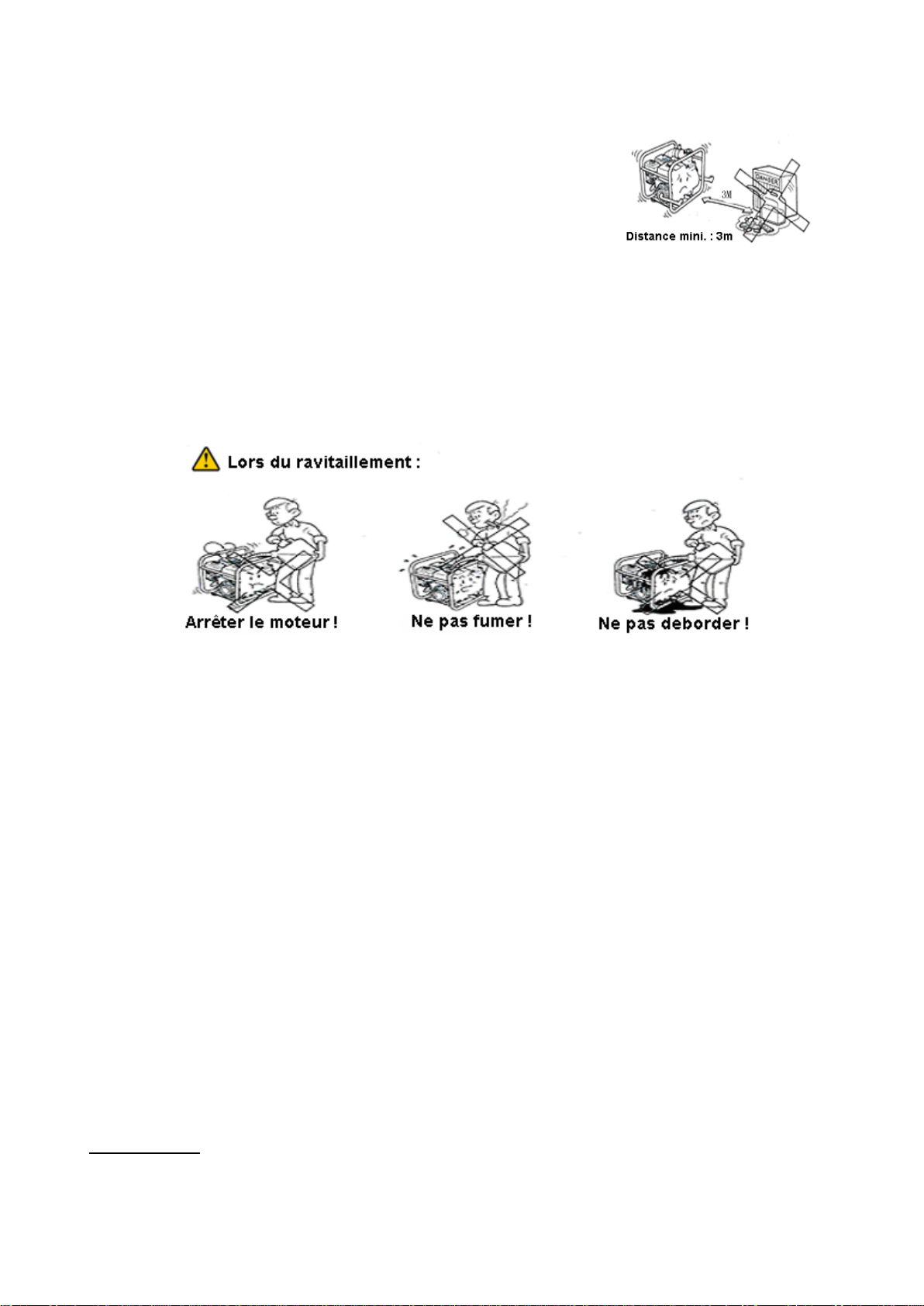

10. Après avoir fait le plein de carburant, revissez fermement le
bouchon du réservoir de l’appareil et éloignez la machine à une
distance minimale de 3 mètres de l’endroit où le ravitaillement a
eu lieu.
11. Ravitaillement
Ne stockez jamais des bidons de carburant et ne remplissez jamais le réservoir près d’une
chaudière, un feu de bois, une étincelle électrique ou tout autre source de chaleur qui
pourrait enflammer le carburant.
Ne fumez pas lorsque vous manipulez le carburant.
Avant de remplir le réservoir, éteignez l’appareil et assurez vous qu’aucune étincelle
électrique ou flamme vive ne se trouve à proximité.
12. Si un débordement accidentel se produit lors du ravitaillement en carburant, utilisez un chiffon
sec et essuyez la zone d’opération et l’appareil avant de remettre le moteur en marche.
13. Ne transportez pas cette machine sur un terrain accidenté lorsque le réservoir est plein. Ceci
entraînerait un débordement du carburant si le bouchon du réservoir se dévissait suite aux chocs
des impacts.
14. Avant de démarrer le moteur, éloignez les enfants et les animaux de la zone de travail.
15. Ne touchez jamais le pot d’échappement, la bougie d’allumage ou le système électrique lorsque
l’appareil est en marche ou immédiatement après son arrêt. Risque de choc électrique et/ou
blessures graves dues à la température élevée.
16. Pour une utilisation sûre, prenez garde d’éloigner les enfants de la zone de travail.
17. La température de travail doit être comprise entre dépasser 5°C à 60°C. En deçà et au-delà de
ces températures, la motopompe devient fragile.
18. N’utilisez jamais la pompe sans eau. Ceci entraînerait sa casse.
19. Utilisez un tuyau d’aspiration (non fourni).
Utilisez des colliers et du Téflon (non fournis) pour connecter la durite d’aspiration (non fournie)
et le tuyau d’évacuation (non fourni) d’eau à la pompe.
20. Déplacez toujours la pompe le moteur éteint.
3.3- Essence
3.3.1- Vérification du niveau
ATTENTION: toujours vérifier le niveau d’essence avant chaque utilisation et chaque démarrage.
Vérifier le niveau d’essence avec le moteur à l’arrêt et la pompe sur une surface plane.

- 5 -
1. Oter le bouchon du réservoir d’essence
2. Remplir selon les besoins
3.3.2- Recommandations concernant l’essence
1. Utilisez du super sans plomb indice 95 ou 98.
2. Le moteur est prévu pour fonctionner avec de l’essence sans plomb.
3. L’essence sans plomb pollue moins le moteur et la bougie et préserve la durée de vie du système
d’échappement.
4. N’utilisez jamais d’essence usée ou viciée ou un mélange essence/huile.
5. Évitez de laisser pénétrer de la poussière ou de l’eau dans le réservoir à essence.
DANGER :
L’essence est un combustible puissant. Soyez prudent afin d’éviter tout feu lors de sa
manipulation.
Ne procédez jamais au plein du réservoir près d’une cigarette allumée. Fumer pendant cette
opération est extrêmement dangereux
Éteignez le moteur avant de faire le plein du réservoir.
Attendez toujours le refroidissement du moteur avant de faire le plein.
Après avoir fait le plein d’essence et avant de redémarrer le moteur, essuyez soigneusement
toutes les gouttes ou débordements d’essence à l’aide d’un chiffon sec
Ne placez jamais de produits inflammables à proximité de la sortie d’air du moteur lorsqu’il
tourne.
ATTENTION : L’essence est un produit inflammable et explosif.
Vous pouvez vous brûler ou être sérieusement blessé lors de sa manipulation.
- éloignez vous de toute étincelle ou flamme
- manipulez en extérieur uniquement
- nettoyez en cas de débordements
3.4- Huile
3.4.1- Niveau d’huile
ATTENTION : Vérifier le niveau d’huile avant chaque utilisation et/ou démarrage.
Le manque d’huile peut entraîner des dommages important au groupe moteur.
Vérifiez le niveau d’huile moteur éteint et en position horizontale.
1. Retirez le bouchon et essuyez le témoin de
jauge.
2. Remettez le bouchon/jauge sans le visser.
Retirez à nouveau et vérifiez le niveau comme
gradué.
3. Si le niveau est bas, remplissez d’huile jusqu’à
la limite maximale indiquée avec l’huile
spécifiée.
4. Revisser soigneusement le bouchon/jauge.

- 6 -

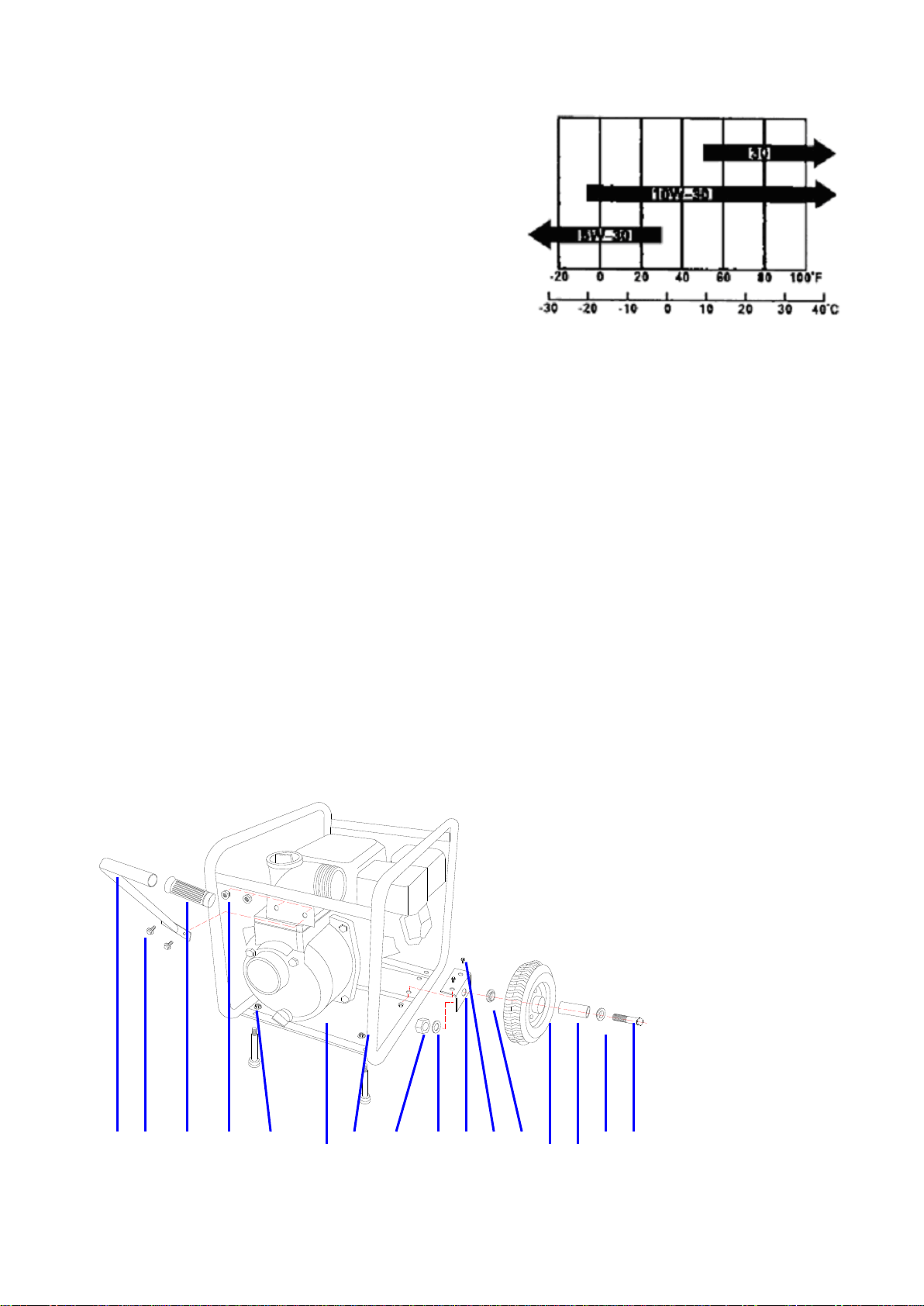

3.4.2- Type d’huile
L’huile est un élément déterminant en matière de
performance et de durée de vie de votre moteur.
Utilisez une huile automotive 4-temps lubrifiante.
L’huile type SAE 10W30 est une huile universelle
recommandée pour une utilisation courante. D’autres
huiles à différents indices de viscosité peuvent être
utilisées selon que la température moyenne de votre
lieu se situe dans les limites décrites dans le schéma
ci-contre.
L’indice de viscosité SAE se trouve sur l’étiquette
API du bidon d’huile. Nous vous recommandons
l’indice de viscosité selon la norme API SERVICE
catégorie SJ ou SL.
Température ambiante
IV. MISE EN ROUTE
4.1- Déballage
- Retirez le produit de son emballage.
- Vérifiez que le produit ne présente pas de dégâts.
4.2-Assemblage
4.2.1- Pompe 87 cc –poignée
La poignée est préassemblée en usine.
4.2.2- Pompe 196cc - poignée et des roues
Suivre l’illustration ci-après :
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

- 7 -
1. Poignée 9. Joint d’étanchéité 14mm
2. Vis de fixation hexagonale M8x20 10. Bride
3. Tube plastique 11. Ecrou verrouillé de bride M8x20
4. Ecrou verrouillé de bride M8 12. Joint d’étanchéité plat en plastique
5. Ecrou verrouillé de bride M8 13. Roue
6. Bride 14. Tube métal
7. Ecrou verrouillé de bride M8 15. Joint d’étanchéité plat en plastique
8. Vis de fixation hexagonale M14 16. Vis de fixation
4.3- Raccordement tuyaux
Important: utilisez un tuyau d'aspiration annelé en PVC ou un autre tuyau de qualité équivalente
(non fourni).
Raccorder les tuyaux d’aspiration et de refoulement (non fournis) en prenant soin d’utiliser les
joints fournis et de soigner l’étanchéité des raccords. Procéder comme suit :
1. Insérer les raccords aux tuyaux d’aspiration et de refoulement
2. Utiliser les colliers de serrage et du Téflon (non fournis avec la machine) et serrer fermement.
Puis visser les raccords et aux entrée et sortie d’eau sur la pompe.
3. Insérer la crépine sur le tuyau d’aspiration
4. Utiliser le collier de serrage et du Téflon (non fournis avec la machine) et serrer fermement.
Note: Assurez-vous de bien avoir installé le joint sur le raccord du tuyau d’aspiration.
Si vous perdez ou endommagez le joint du tuyau d’aspiration, l’eau ne sera pas pompée à
cause de l’air infiltré.
Pour PRMPP087
Pour PRMPC208
