Riello 46662X Quick start guide

20068904 (1) - 03/2013
Istruzioni per installazione, uso e manutenzione
Installation, use and maintenance instructions
Bruciatori industriali di gas
Industrial gas burners
Funzionamento bistadio progressivo o modulante
Progressive two-stage or modulating operation
CODICE - CODE MODELLO - MODEL TIPO - TYPE
20046662 DB 9 SM CO1 A0 T250 46662X
I
GB

1
Avvertenze generali
Informazioni sul manuale Questo manuale costituisce parte integrante del prodotto e non va da
esso separato. Leggerlo attentamente in quanto fornisce importanti
indicazioni riguardanti l'installazione, l'uso e la manutenzione del
bruciatore; conservarlo con cura per ogni ulteriore consultazione.
Destinatari Questo manuale è stato realizzato per un utilizzo da parte di persona-
le che ha già familiarità con tutti gli aspetti connessi a bruciatori ad
olio e a gas.
Questi aspetti sono inerenti a:
- installazione;
- uso;
- manutenzione;
- sicurezza.
Per i destinatari di tale manuale si presume inoltre una qualificata ed
un’adeguata esperienza su questo tipo di apparecchi e sul loro tipico
ambiente di funzionamento.
Documentazione collegata - Rampe gas
- Schema quadro di controllo
- Regolatore di potenza (modulante)

2
Indice
CAPITOLO 1 Introduzione . . . . . . . . . . . . . . . . . . . . pagina 3
Descrizione codice di selezione . . . . . . . . . . . . . . . . . . . 3
Specifica del tipo e codifica bruciatori . . . . . . . . . . . . . . . . 3
CAPITOLO 2 Descrizione del bruciatore. . . . . . . . . . . . . . . . . 4
Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Campo di lavoro . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Componenti del bruciatore . . . . . . . . . . . . . . . . . . . . . . 5
Dimensioni di ingombro . . . . . . . . . . . . . . . . . . . . . . . 6
Perdite di carico lato aria (rilevata a monte serranda con apertura
completa) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Perdite di carico lato gas . . . . . . . . . . . . . . . . . . . . . . . 8
CAPITOLO 3 Installazione . . . . . . . . . . . . . . . . . . . . . . . . 9
Posizioni di installazione . . . . . . . . . . . . . . . . . . . . . . . 9
Lunghezza boccaglio . . . . . . . . . . . . . . . . . . . . . . . . . 9
Fissaggio del bruciatore alla caldaia . . . . . . . . . . . . . . . . . 9
Accessibilità parte interna della testa. . . . . . . . . . . . . . . . 10
CAPITOLO 4 Alimentazione al bruciatore . . . . . . . . . . . . . . . .11
Schema generale di alimentazione gas (esempio) . . . . . . . . . 11
Collegamenti elettrici. . . . . . . . . . . . . . . . . . . . . . . . 12
CAPITOLO 5 Preparazione all’avviamento . . . . . . . . . . . . . . .13
Regolazione testa di combustione . . . . . . . . . . . . . . . . . 13
Pilota di accensione. . . . . . . . . . . . . . . . . . . . . . . . . 13

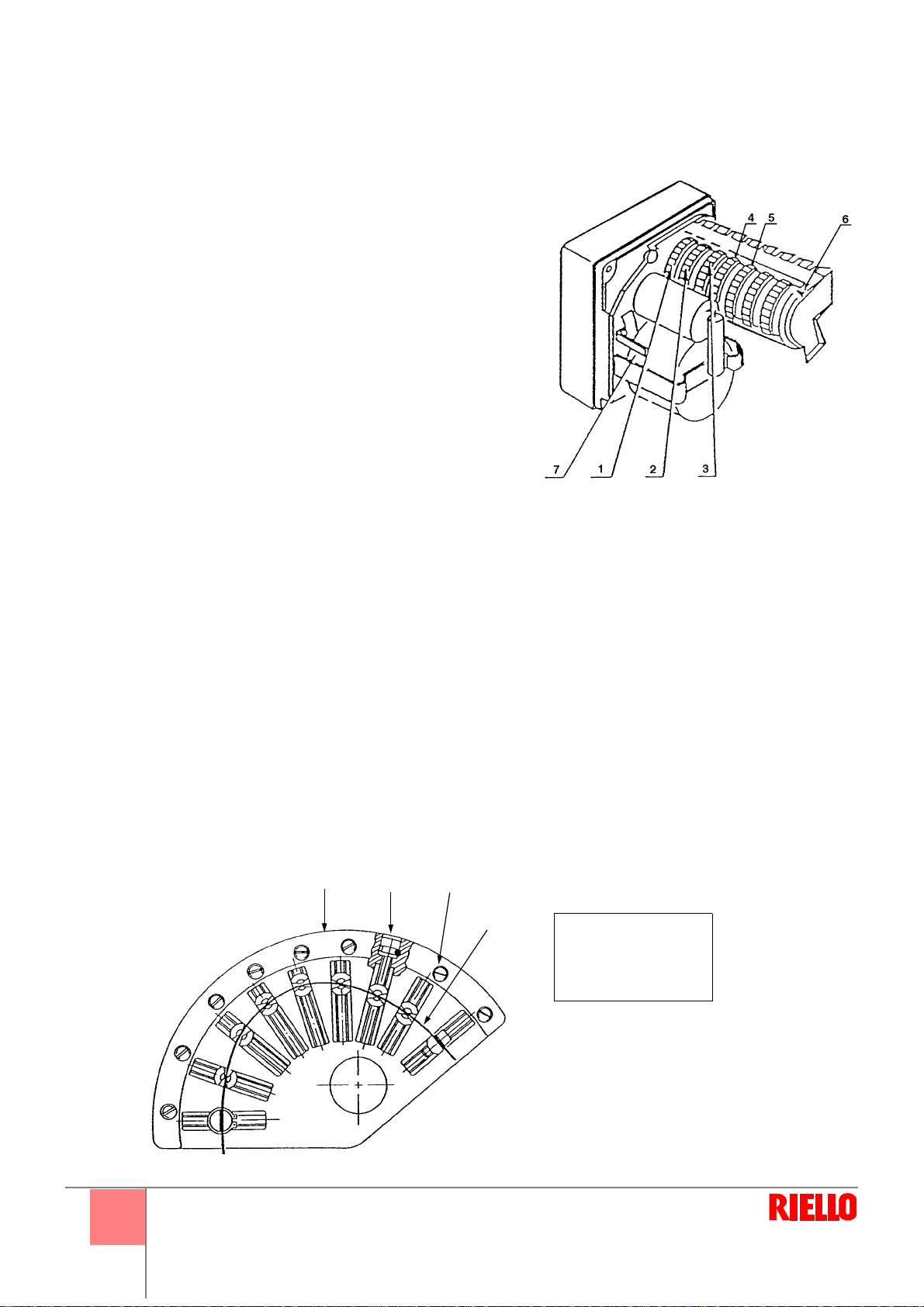

Regolazione servomotore. . . . . . . . . . . . . . . . . . . . . . 14
Regolazione aria/combustibile . . . . . . . . . . . . . . . . . . . 14

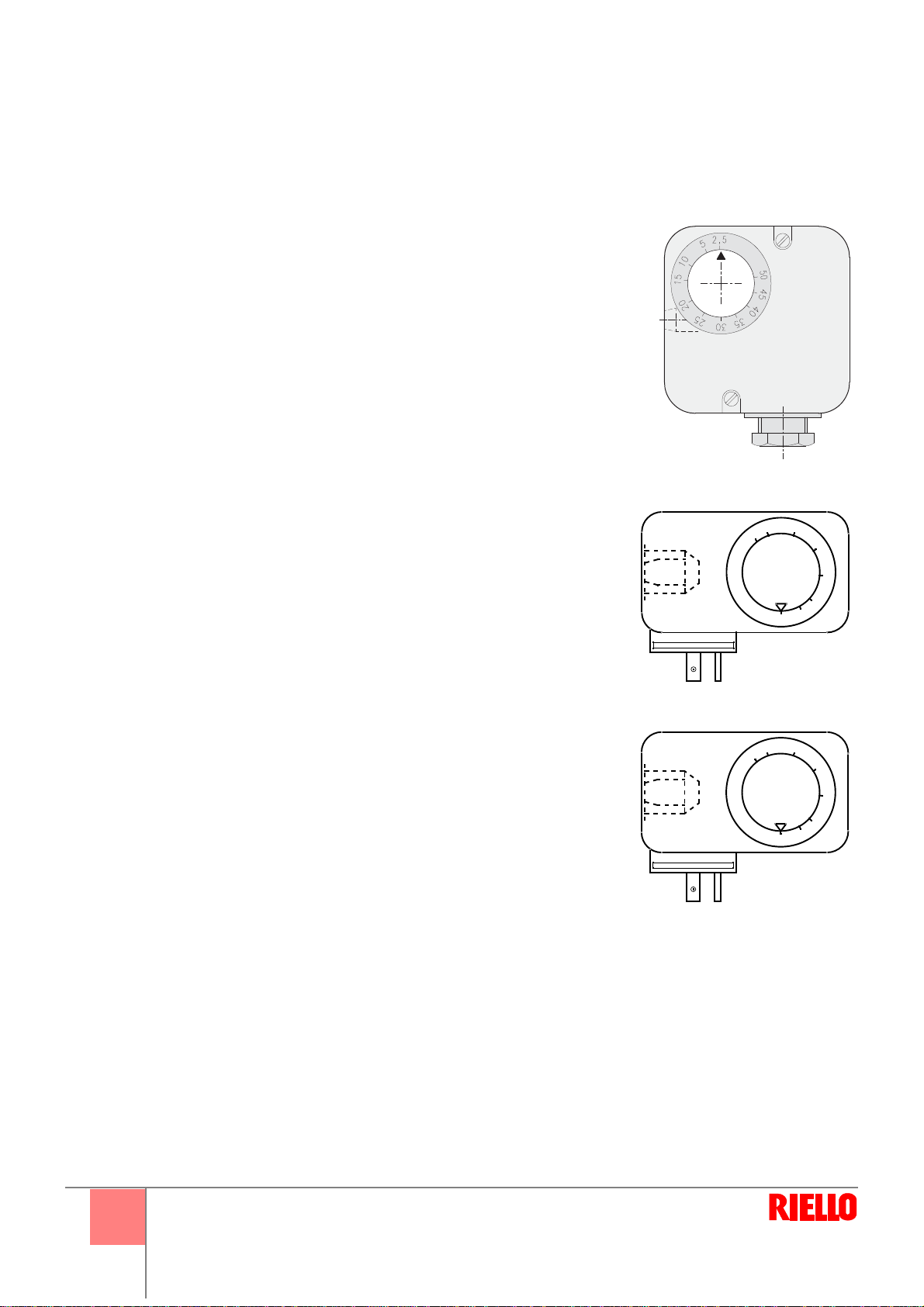

Taratura dei pressostati . . . . . . . . . . . . . . . . . . . . . . . 16

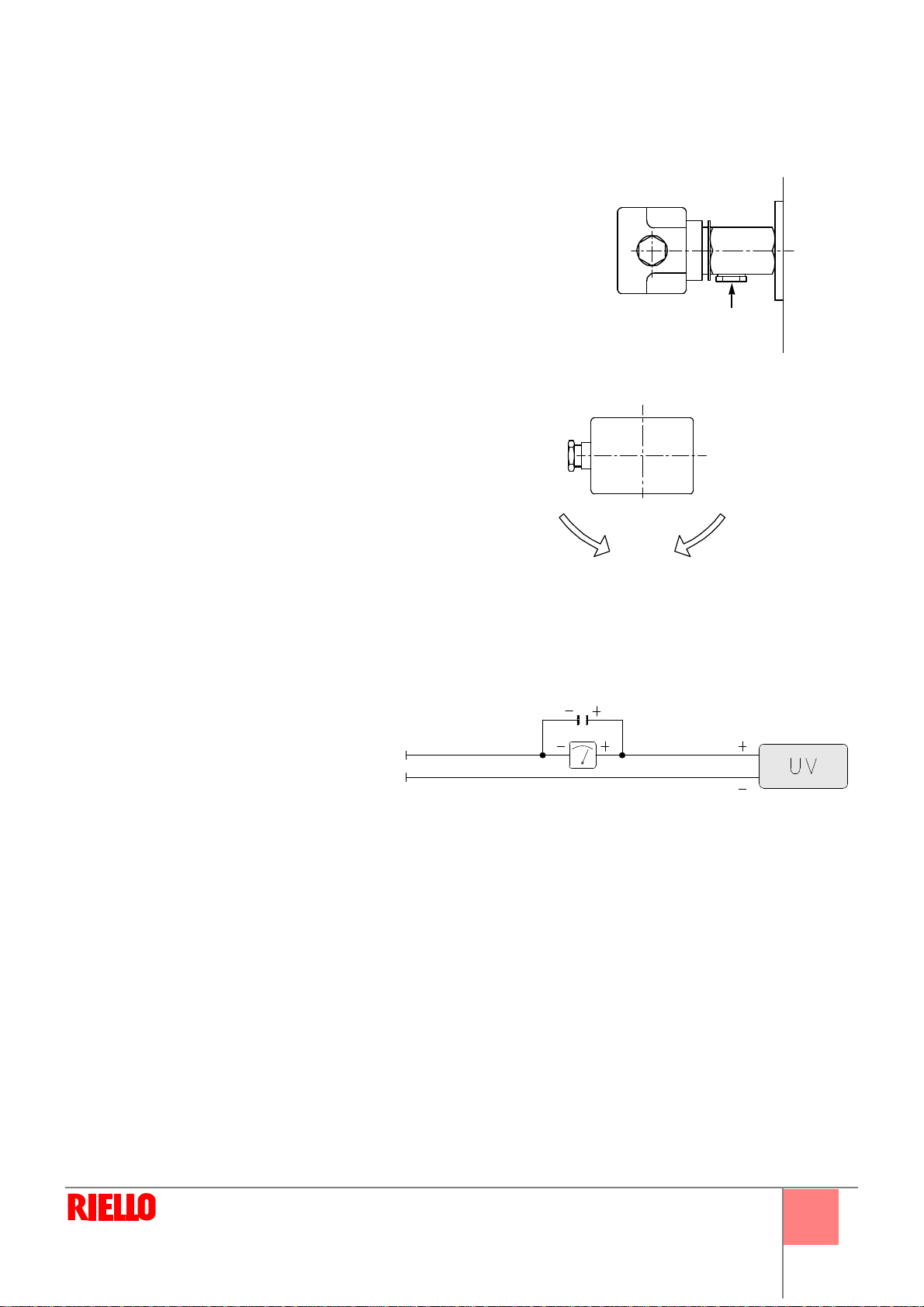

Smontaggio fotocellula e manutenzione . . . . . . . . . . . . . . 17
Verifica della rilevazione di fiamma . . . . . . . . . . . . . . . . 17
Verifiche periodiche . . . . . . . . . . . . . . . . . . . . . . . . 18
CAPITOLO 6 Manutenzione . . . . . . . . . . . . . . . . . . . . . . .19
Problemi e procedure di risoluzione . . . . . . . . . . . . . . . . 19

3
1Introduzione
1.1 Descrizione codice di selezione 1.2 Specifica del tipo e codifica
bruciatori
DB 9 S TC A-0
comburente
A-0 = dal basso
A-90 = da destra
Testa
TC = testa standard
Combustibile
S = gas naturale
P = GPL
Regolazione
E = camma elettronica
Grandezza
Serie
N = olio combustibile
NS = olio combustibile / gas naturale
NP = olio combustibile / GPL
NA = olio combustibile atom. assistita
L = gasolio
TL = testa lunga
Alimentazione aria
NAP = olio comb. atom. assistita / GPL
M = progressivo (modulante, camma meccanica)
LS = gasolio / gas naturale
LP = gasolio / GPL
NAS = olio comb. atom. assistita / gas naturale
TXL = testa speciale
A-180 = dall’alto
A-270 = da sinistra
3 - 9
MT250
T50 = 50° C
T150 = 150° C
T250 = 250° C
Temperatura max.
CO1 = fiamma gialla
CO3 = fiamma blu
dell’aria
CO...
TIPO CODICE
DB 9 SM C01 TC A0 20046662

4
2Descrizione del bruciatore

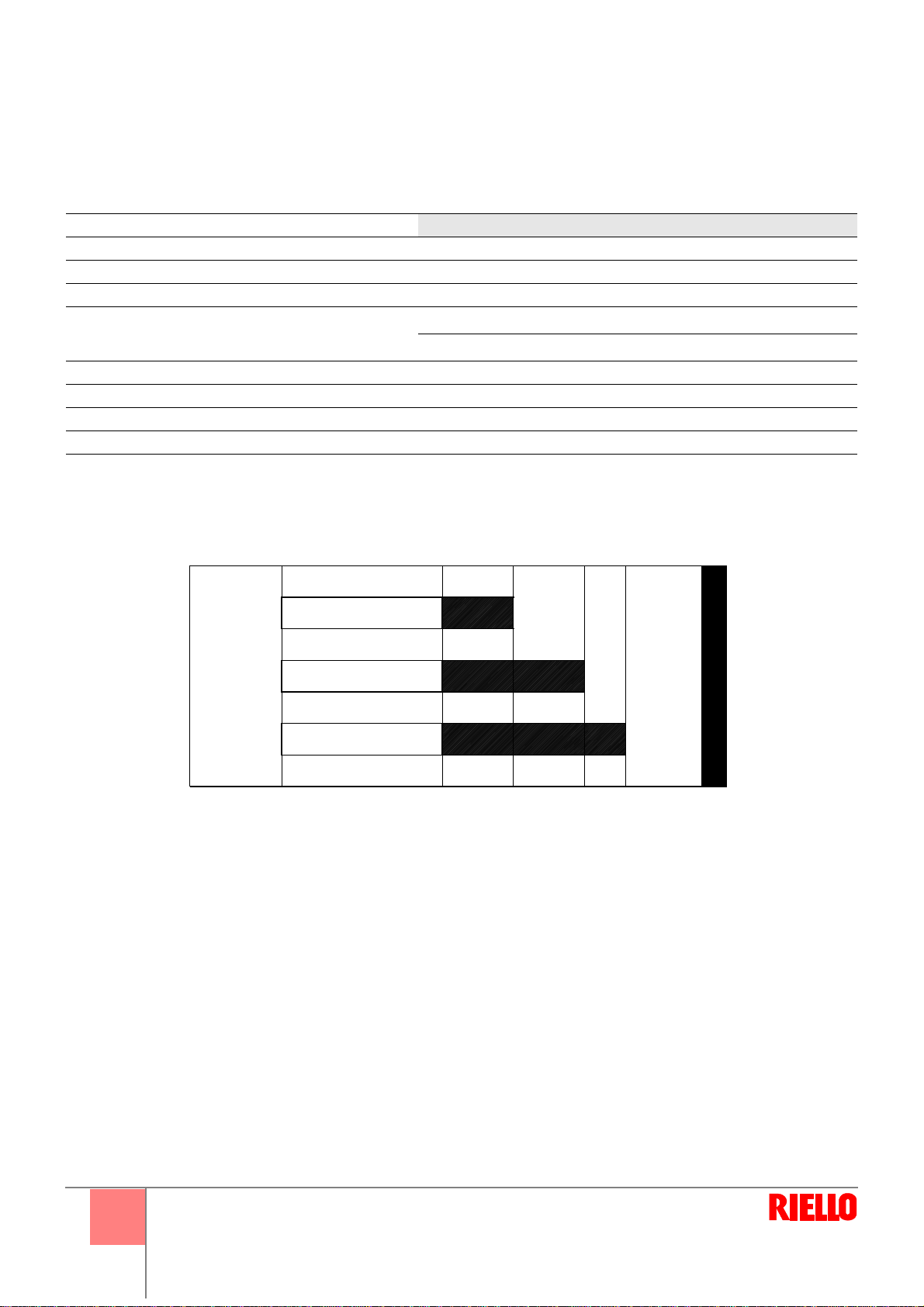

2.1 Dati tecnici
2.2 Campo di lavoro
Modello DB 9 SM
Tipo 46662X
Capacità Min./Max. gas naturale [kW] 5500 ÷ 9500
Regolazione potenza Modulante
Combustibile Gas naturale (G 20) - PCI 10 kWh/Nm3
Gas naturale (G 25) - PCI 8,6 kWh/Nm3
Temperatura aria comburente Max. 250 °C
Alimentazione elettrica 230 V +/-10% 50 Hz
Accensione Elettrica
Controllo fiamma Standard (1 arresto ogni 24 ore) FS1
Fig. 1
Temperatura aria
GAS
0
50°C
150°C
2000 5500
kW
DB9
8600 9500
250°C
7150
S8871

5
CAPITOLO 2 Descrizione del bruciatore

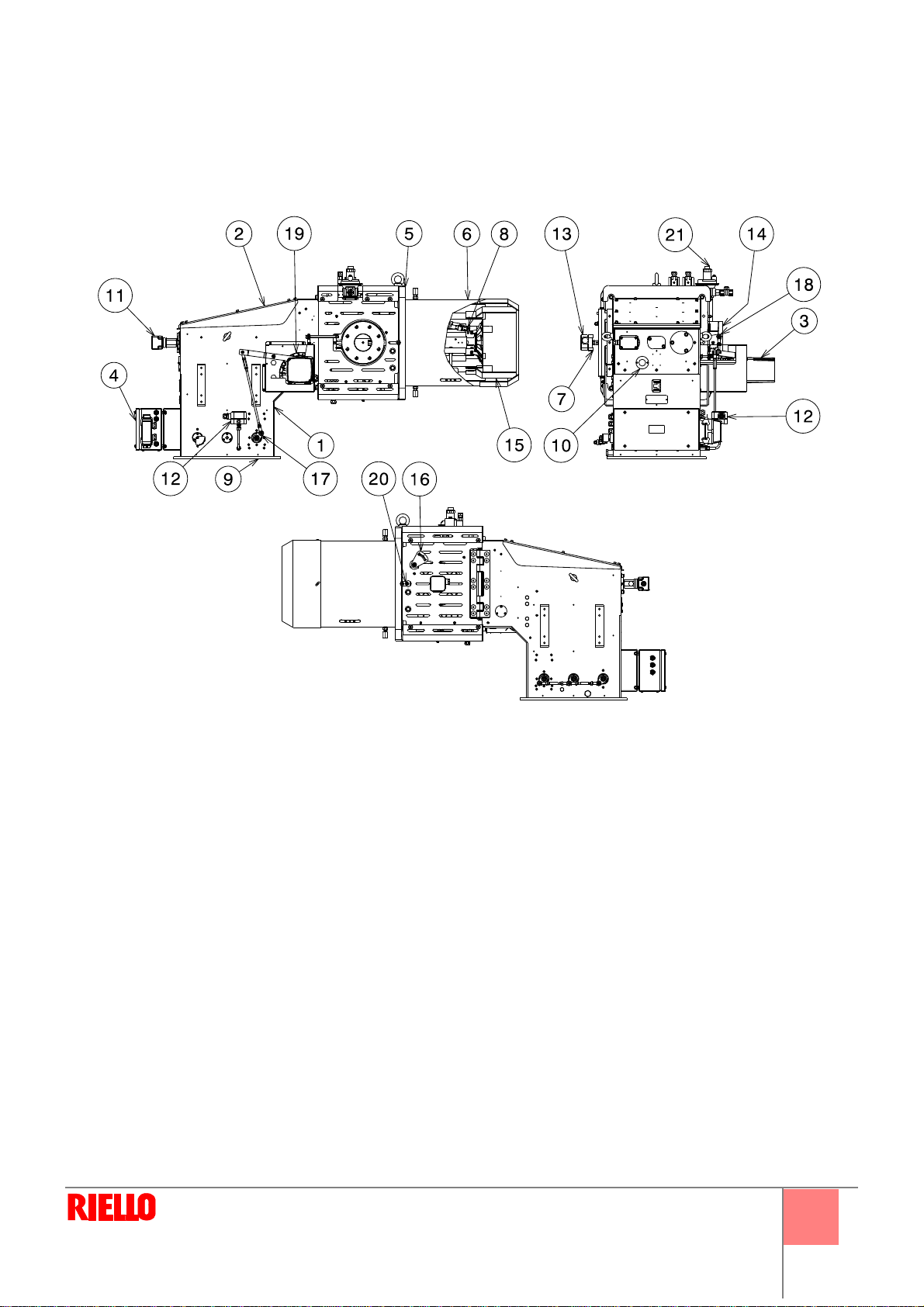

2.3 Componenti del bruciatore
Fig. 2
20069038
Legenda
1Cassa d’aria
2Coperchio
3Servomotore
4Cassetta con morsettiera per collegamenti elettrici
5Flangia di attacco alla caldaia
6Testa di combustione
7Presa di pressione gas alla testa di combustione
8Pilota
9Flangia di attacco condotto aria
10 Visore fiamma
11 Fotocellula UV
12 Pressostato aria
13 Pressostato gas di massima con presa pressione
14 Flangia attacco gas
15 Otturatore
16 Leva per movimento testa di combustione
17 Leva comando serrande aria
18 Leva comando farfalla gas
19 Camma a profilo variabile
20 Prese di pressione alla testa di combustione
21 Rampa gas pilota

6
CAPITOLO 2 Descrizione del bruciatore
2.4 Dimensioni di ingombro
BRUCIATORE A B C D E F G H I L M N O
DB9 1950 912 916 413 655 851 1236 550 312 357 559 208 477
Fig. 3
A
G E
F O
H
N
D
B
IML
C
S8872
400
470
11
436 506
200200
238
238
180 180
220220
420 DB 9
465 DB112
M18
430
430
DN 80
160
18
Collegamento canale aria
DIMENSIONI FLANGE - DB 9
Fissaggio alla caldaia Alimentazione gas
Fig. 4 Fig. 5 Fig. 6
D3973 D3974
D3972

7
CAPITOLO 2 Descrizione del bruciatore

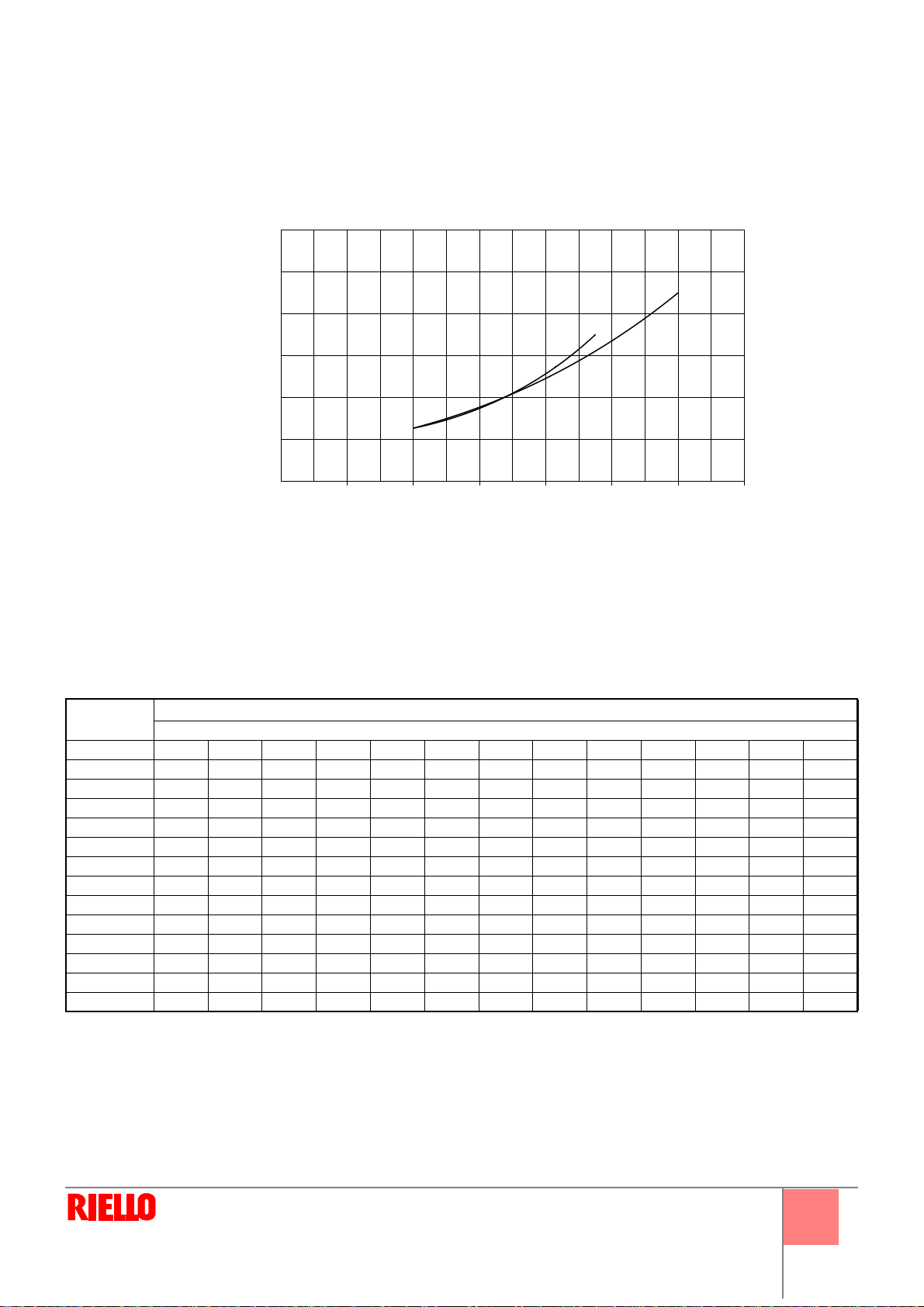

2.5 Perdite di carico lato aria (rilevata a monte serranda con apertura completa)
Le curve di pressione si riferiscono alle condizioni di regolazione della testa di combustione secondo la tabella di pag. 13.
Vedere Paragrafo 5.1.
In caso di aria di alimentazione con temperatura maggiore di 20°C e/o altitudine maggiore di 100 m. s.l.m., le perdite di carico della
testa riportate nel grafico vanno moltiplicate per il coefficiente Kcindicato nella tabella sottostante..
Esempio
Potenza bruciata = 7000 kW - Altitudine = 750 m. s.l.m. - Temperatura aria comburente = 120 °C
Dal diagramma, per una potenza di 7000 kW, si ricava una perdita di carico totale alla testa pari a: p20 = 20 mbar (aria combu-
rente a 20 °C ed altitudine 100 m. s.l.m.).
Dalla tabella si trova un coefficiente moltiplicativo, per aria comburente a 120 °C ed altitudine 750 m. s.l.m., pari a Kc = 1,449.
La perdita di carico totale della testa del bruciatore è:
p= p20 x Kc = 20 x 1,449 = 29 mbar.
Altitudine Kc
Temperatura aria °C
m. s.l.m. 0 20 40 60 80 100 120 140 160 180 200 220 250
0 0,920 0,988 1,055 1,122 1,190 1,257 1,325 1,392 1,459 1,527 1,594 1,662 1,763
100 0,932 1,000 1,069 1,137 1,205 1,273 1,342 1,410 1,478 1,547 1,615 1,683 1,786
500 0,976 1,047 1,119 1,190 1,262 1,333 1,405 1,477 1,548 1,620 1,691 1,763 1,870
750 1,007 1,080 1,154 1,228 1,302 1,375 1,449 1,523 1,596 1,670 1,744 1,818 1,928
1000 1,038 1,114 1,190 1,266 1,342 1,418 1,494 1,570 1,646 1,722 1,798 1,874 1,988
1250 1,069 1,147 1,226 1,304 1,382 1,460 1,539 1,617 1,695 1,774 1,852 1,930 2,048
1500 1,102 1,182 1,263 1,344 1,425 1,505 1,586 1,667 1,747 1,828 1,909 1,990 2,111
1750 1,130 1,213 1,295 1,378 1,461 1,544 1,626 1,709 1,792 1,875 1,957 2,040 2,164
2000 1,174 1,260 1,346 1,432 1,518 1,604 1,690 1,776 1,862 1,948 2,034 2,120 2,249
2250 1,206 1,294 1,382 1,471 1,559 1,647 1,736 1,824 1,912 2,001 2,039 2,177 2,310
2500 1,251 1,343 1,434 1,526 1,618 1,709 1,801 1,893 1,984 2,076 2,168 2,259 2,397
2750 1,284 1,378 1,472 1,566 1,660 1,754 1,848 1,942 2,036 2,130 2,224 2,318 2,460
3000 1,320 1,417 1,514 1,610 1,707 1,804 1,901 1,997 2,094 2,191 2,287 2,384 2,529
0 2000 4000 6000 8000 10000 12000 14000
60
50
40
30
20
10
mbar
KW
DB12
DB9
D3977
Fig. 7
p[mbar]
Potenza bruciatore Pb [kW]

8
CAPITOLO 2 Descrizione del bruciatore
2.6 Perdite di carico lato gas
100
90
80
70
60
50
40
30
20
10
0 2000 4000 6000 8000 10000 12000 14000
mbar
KW
DB9
DB12
mbar
KW
18
16
14
12
10
8
6
4
2
La pressione del gas in funzione
della potenza massima svilup-
pata dal bruciatore è data dalle
curve di Fig. 8.
Rappresenta la perdita di carico
della testa di combustione.
Gas naturale G 20 -
P.C.I. = 10 kWh/Nm3
Le curve sono state ricavate
nelle seguenti condizioni:
• pressione misurata alla presa
posta sul pressostato a valle
della farfalla gas;
• camera di combustione a 0
mbar;
• bruciatore funzionante a pie-
na potenza.
La perdita di pressione della val-
vola a farfalla totalmente aperta
è riportata in Fig. 9.
D3978
D3979
Perdite testa di combustione
Pb (potenza bruciatore) [kW]
Fig. 8
Fig. 9
p[mbar]
Perdite valvola a farfalla
p[mbar]
Pb (potenza bruciatore) [kW]

9
3Installazione

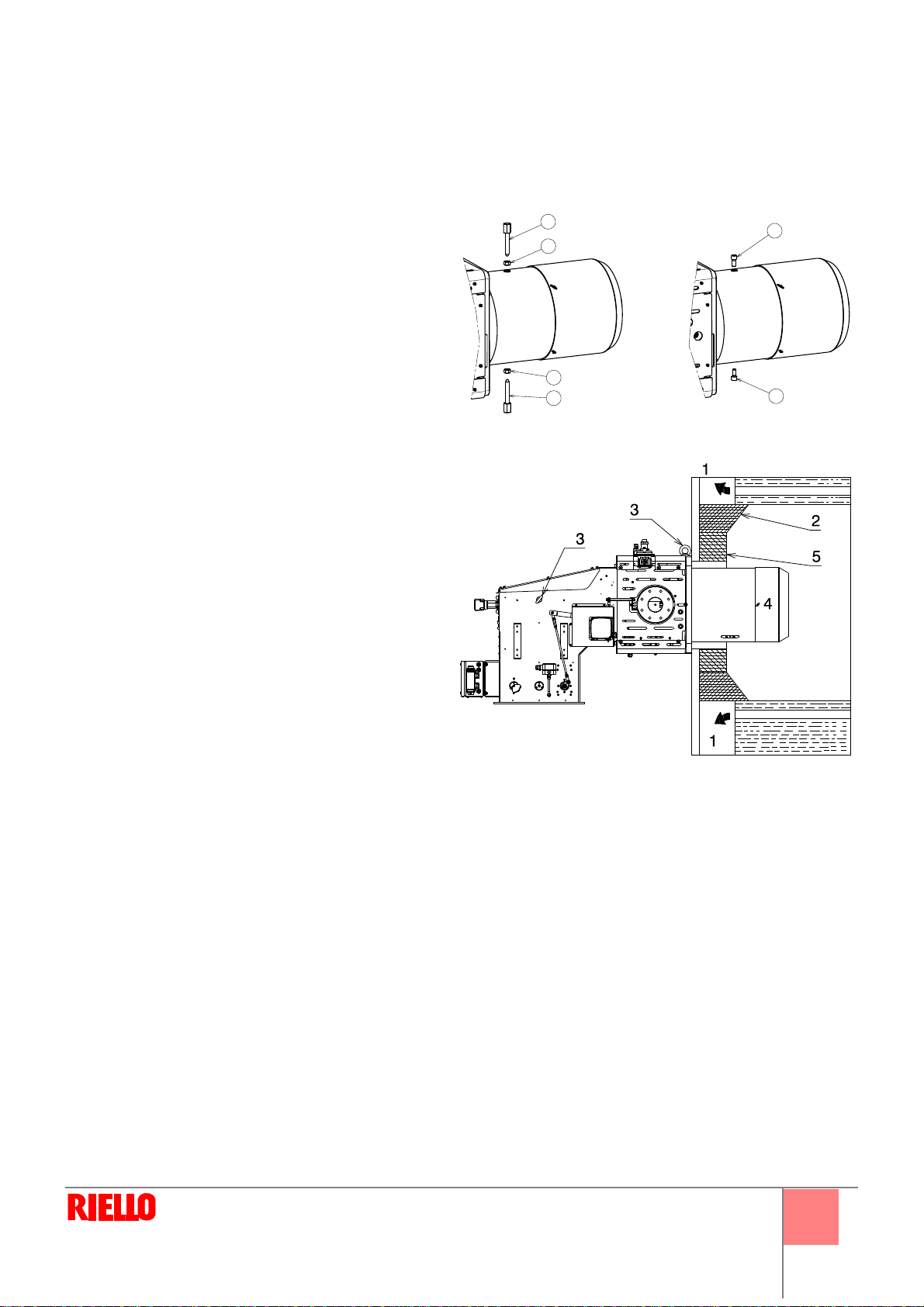

3.1 Posizioni di installazione
Rimozione viti di blocco dell’otturatore
Prima di montare il bruciatore sulla caldaia rimuovere le viti
e i dadi 1)-2). Sostituirli con le viti 3) M12 x25 fornite a corre-
do.
Installazione in posizione orizzontale
Il bruciatore è previsto in versioni diverse per essere installa-
to con alimentazione aria dal basso, oppure dall’alto.
3.2 Lunghezza boccaglio
La lunghezza del boccaglio va scelta secondo le indicazioni
del costruttore della caldaia e, in ogni caso, deve essere
maggiore dello spessore della porta della caldaia, completa
di refrattario. Per le caldaie con giro dei fumi anteriore 1), o
con camera ad inversione di fiamma, eseguire una protezi-
one in materiale refrattario 5), tra refrattario caldaia 2) e
imbuto fiamma 4).
La protezione deve consentire al boccaglio di essere
estratto. Per le caldaie con il frontale raffreddato ad acqua
non è necessario il rivestimento refrattario 2)-5)(Fig. 10), se
non vi è espressa richiesta del costruttore della caldaia.
3.3 Fissaggio del bruciatore alla
caldaia
• Predisporre un adeguato sistema di sollevamento
agganciandosi agli anelli 3)(Fig. 10).
• Infilare la protezione termica data a corredo sul
boccaglio 4).
• Infilare tutto il bruciatore sul foro caldaia, precedentemente predisposto e fissare con le viti date a corredo.
La tenuta bruciatore-caldaia deve essere
ermetica.
1
2
1
2
3
3
D12015
Fig. 10
20069040

10
CAPITOLO 3 Installazione
3.4 Accessibilità parte interna della testa
• Togliere tensione.
• Togliere le viti di fissaggio 11).
• Togliere le 8 viti di fissaggio 1) e le protezioni 3-4).
• Svitare i dadi autobloccanti 6) e sganciare il tirante 7), aprire il convogliatore aria 12) sulla cerniera dopo averlo scollegato dal
condotto di ventilazione.
• Sganciare il cavo elettrodo 2) del pilota di accensione 14).
• Sganciare il pilota di accensione 14) svitando il raccordo 15).
• Svitare la vite 8) con presa di pressione.
• Estrarre la parte interna della testa 13).
• Con bruciatore chiuso, si può accedere alla testa togliendo il coperchio 12).
Fig. 11
20069041

11
4Alimentazione al bruciatore
4.1 Schema generale di alimentazione gas (esempio)
D7543
Legenda
CGiunto antivibrante
GF Filtro gas
HPG Regolatore alta pressione gas
LPG Regolatore bassa pressione gas
MM Manometro
PA Pressostato aria di minima
PGM Pressostato gas di massima
PGm Pressostato gas di minima
RG Farfalla gas
SRV Valvola limitatrice di pressione con scarico in atmosfera
VE Ventilatore
VPS Controllo di tenuta elettrovalvole gas
VR Elettrovalvola di regolazione gas
VS Elettrovalvola di sicurezza gas
0,5 ÷ 4 bar
max. 500 mbar
Fig. 12

12
CAPITOLO 4 Alimentazione al bruciatore
4.2 Collegamenti elettrici
PA Pressostato aria
PGM Pressostato gas di massima
SM Servomotore
TA Trasformatore di accensione
VP1 Valvola pilota
VP2 Valvola pilota
UV Cellula UV
XP1 Presa 24 poli
XS1 Spina 24 poli
XTB Terra bruciatore
XT1 Morsettiera bruciatore
D9227
Fig. 13

13
5Preparazione all’avviamento
5.1 Regolazione della testa di combustione
Allentare la vite 3) e ruotare il settore graduato 1) per bloccarlo in corrispondenza del numero di tacca desiderato 2).
La tabella indica la regolazione ottimale della testa in funzione della potenza del bruciatore.
5.2 Pilota di accensione
Per un corretto funzionamento regolare la pressione del gas (misurata sulla presa posta sulla valvola) tra 30 ÷ 50 mbar.
Posizionare l’elettrodo ad una distanza dal foro pari a 2 ÷ 3 mm, come indicato in figura.
Importante
Prima di procedere all’accensione del bruciatore principale, verificare la stabilità della fiamma pilota.
Tacca n. PotenzakW
DB9
da a
0 3000 5100
1 5100 5550
2 5550 6100
3 6100 6500
4 6500 6750
5 6750 6900
6 6750 6900
7 6750 6900
8 6750 6900
10 6750 6900
Fig. 14
D2968
D3899 Fig. 15

14
CAPITOLO 5 Preparazione all’avviamento
5.3 Regolazione servomotore
1 - 4 :Camma di fine corsa (max apertura serranda aria)
2:Camma di fine corsa (chiusura serranda aria)
3 - 5 :Camma di posizione portata minima (e di accensione)
6:Indice di lettura posizionamento
7:Sblocco servomotore
Il servomotore regola contemporaneamente, tramite rinvii, portata e
pressione dell’aria, e portata del combustibile in uso.
E’ dotato di camme regolabili che azionano altrettanti commutatori.
Camma pos.1: limita la massima apertura servomotore.
Camma pos.2: limita il fine corsa del servomotore sulla posizione 0°.
A bruciatore spento la serranda dell’aria risulta com-
pletamente chiusa.
Camma pos.3: determina la posizione minima di modulazione.
Viene tarata in fabbrica a circa 20° (un solo combustibile).
Camma pos.4: limita la massima apertura del servomotore (per bruciatori misti in funzionamento a gas).
Camma pos.5: limita la portata minima. Viene tarata in fabbrica a circa 20° (per bruciatori misti in funzionamento a gas).
Camme rest: disponibili.
Importante: Non superare, per i fine corsa max, (camma 1 - 4) la posizione di 130°.
5.4 Regolazione aria/combustibile
La sincronizzazione combustibile/comburente viene fatta per mezzo di un servomotore che, collegato ad una camma a profilo
variabile, agisce sulle serrande dell'aria in mandata e, tramite opportuni levismi, sulla testa di combustione e sulla farfalla gas.
E' consigliabile, per ridurre le perdite e per avere un ampio campo di taratura, regolare il servomotore al massimo della potenza
utilizzata, il più vicino possibile alla massima apertura (130°).
Sulla farfalla gas, la parzializzazione del combustibile in funzione della potenzialità richiesta, a servomotore completamente
aperto, viene fatta attraverso lo stabilizzatore di pressione posto sulla rampa.
Durante le operazioni di taratura del rapporto aria/combustibile per bruciatori a gas occorre agire sulle camme a profilo variabile
dell’aria e del gas, Fig. 17.
Fig. 16
D1500
3
2
4
1
Fig. 17
1Camma
2Viti di regolazione
3Viti di bloccaggio
4Profilo variabile
D1499

15
CAPITOLO 5 Preparazione all’avviamento
Procedura per la taratura del bruciatore
• Portare il commutatore AUTO / MAN, posto sul pannello di controllo, nella posizione MAN (manuale).
• Accendere il bruciatore.
Se l’accensione non avviene può essere che il gas non arrivi alla testa di combustione entro il tempo di sicurezza di 3 s.
Aumentare allora la portata di gas all’accensione. Ad accensione avvenuta si può procedere alla completa taratura e regolazio-
ne del bruciatore.
Potenza massima
La potenza massima va scelta entro il campo di lavoro max, vedere Fig. 1.
Regolazione gas max.
Aumentare progressivamente la potenza, verificando di non superare la portata gas massima, portandosi a 130° del servomotore
ed eventualmente procedendo ad un primo aggiustamento di massima della camma aria. A questo punto agire possibilmente
sull’organo di regolazione della pressione in modo da ottenere la massima portata richiesta con la farfalla gas completamente
aperta (90°), oppure agire sul profilo della camma gas mediante le viti (2) Fig. 17 e/o sulla valvola di regolazione della rampa gas.
Regolazione aria max.
Variare il profilo finale della camma aria agendo sulle viti (2) Fig. 17. Non agire su una sola vite ma anche su quelle vicine in modo
che la curvatura della camma sia progressiva.
Potenza minima
Regolazione gas min.
Portarsi con l’interruttore manuale alla corsa minima (taratura di fabbrica 20°).
Variare il profilo della camma gas agendo sulle viti (2).
Regolazione aria min.
Variare il profilo iniziale della camma aria agendo sulle viti (2) della camma a profilo variabile dell’aria.
Fare attenzione a non modificare la parte di profilo finale della camma che regola la serranda alla massima portata, precedente-
mente definita.
Potenze intermedie
Portarsi con l’interruttore manuale sulle posizioni intermedie. La regolazione del rapporto aria/gas viene effettuato variando il pro-
filo delle camme aria e gas tramite le apposite viti.
Fare attenzione a non variare le parti finali dei profili delle camme aria e gas precedentemente definite.
A regolazione ultimata, bloccare le viti trasversali delle camme a profilo variabile.

16
CAPITOLO 5 Preparazione all’avviamento
5.5 Taratura dei pressostati
Pressostato aria
Eseguire la regolazione del pressostato aria dopo aver effettuato tutte le altre regolazioni
del bruciatore con il pressostato aria regolato a inizio scala (Fig. 18).
Con il bruciatore funzionante alla potenza MAX aumentare la pressione di regolazione
girando lentamente in senso orario l'apposita manopolina fino al blocco del bruciatore.
Girare quindi la manopolina in senso antiorario di un valore pari a circa il 20% del valore
regolato e verificare successivamente il corretto avviamento del bruciatore. Se il brucia-
tore blocca nuovamente, girare ancora un poco la manopolina in senso antiorario.
Attenzione : per norma, il pressostato aria deve impedire che il CO nei fumi superi
l' 1% (10.000 ppm). Per accertarsi di ciò, inserire un analizzatore della combustione nel
camino, chiudere lentamente l’aspirazione del ventilatore (per esempio con un cartone)
e verificare che avvenga il blocco del bruciatore prima che il CO nei fumi superi l'1%.
Pressostato gas di massima
Eseguire la regolazione del pressostato gas di massima dopo aver effettuato tutte le
altre regolazioni del bruciatore con il pressostato gas di massima regolato a fine scala
(Fig. 19).
Con il bruciatore funzionante alla potenza massima, diminuire la pressione di regolazi-
one girando lentamente in senso antiorario l'apposita manopolina fino al blocco del bru-
ciatore. Girare quindi in senso orario la manopolina di 2 mbar e ripetere l'avviamento del
bruciatore.
Se il bruciatore si arresta nuovamente, girare ancora in senso orario di 1 mbar.
Pressostato gas di minima
Eseguire la regolazione del pressostato gas di minima dopo aver effettuato tutte le altre
regolazioni del bruciatore con il pressostato regolato a inizio scala (Fig. 20).
Con il bruciatore funzionante alla potenza massima, aumentare la pressione di regolazi-
one girando lentamente in senso orario l'apposita manopolina fino all'arresto del brucia-
tore.
Girare quindi in senso antiorario la manopolina di 2 mbar e ripetere l'avviamento del bru-
ciatore per verificarne la regolarità.
Se il bruciatore si arresta nuovamente, girare ancora in senso antiorario di 1 mbar.
Controlli finali
Prima di lasciare l’impianto:
- verificare l’efficenza dei dispositivi di regolazione e sicurezza;
- controllare che tutti i sistemi di bloccaggio meccanico dei dispositivi di regolazione siano ben serrati.
D2215
Fig. 18
D3571 Fig. 19
D3571 Fig. 20

17
CAPITOLO 5 Preparazione all’avviamento
5.6 Smontaggio fotocellula e manutenzione
La fotocellula è fissata al bruciatore mediante un attacco a baionetta.
In caso di rimozione per un’eventuale pulizia occorre ruotarla di circa
1/8 di giro in senso antiorario e quindi estrarla.
Per funzionamento con aria comburente preriscaldata.
Smontaggio elemento sensibile
Nel caso sia necessario smontare l’elemento sensibile della fotocel-
lula, procedere nel modo seguente:
1Rimuovere il coperchietto posteriore dopo aver tolto le quattro
viti di fissaggio.
2Estrarre il supporto dell’elemento sensibile.
3Rimuovere l’elemento sensibile dalla piastrina di fissaggio.
4Installare un nuovo elemento sulla piastrina evitando il contatto
diretto con le mani.
5Rimontare il supporto dell’elemento sensibile e il coperchietto
della fotocellula.
5.7 Verifica della rilevazione di fiamma
Cellula UV
La corrente minima per un corretto funzionamento è
di 70 µA.
Se il valore è inferiore può dipendere da:
• cellula esaurita;
• tensione bassa (inferiore a 187 V);
• cattiva regolazione del bruciatore.
Per la misura usare un microamperometro da 100 µA c.c., collegato in serie alla cellula, secondo lo schema, con un condensa-
tore da 100 µF - 1 V c.c. in parallelo allo strumento.
Fig. 21
Estrazione Montaggio Fig. 22
D2143
D2142
Attacco aria (Rp 1/4)
raffreddamento
P max. 50 mbar
D1143
Fig. 23

18
CAPITOLO 5 Preparazione all’avviamento
5.8 Verifiche periodiche
Si consigliano le seguenti verifiche:
LISTA DI VERIFICA MENSILE
1 Ispezionare il dispositivo di rilevazione fiamma e verificarne lo stato e la pulizia.
2 Verificare ed eventualmente pulire il dispositivo di accensione.
3 Controllare il corretto valore delle pressioni del combustibile e dell’aria.
4 Verificare il corretto movimento e la taratura della serranda aria e dei levismi collegati.
5 Verificare la sequenza di avviamento e gli interblocchi di sicurezza simulando la relativa condizione di anomalia.
LISTA DI VERIFICA ANNUALE
1 Verifica di tenuta delle valvole di blocco del combustibile.
2 Verifica delle tarature dei pressostati.
3 Controllo visivo dei cavi e connettori.
4 Verifica e pulizia delle prese di pressione.
5 Verifica delle tubazioni dell’installazione per eventuali perdite.
6 Controllo visivo di eventuali danni e/o deformazioni dei seguenti componenti:
- gruppo cilindro/distributore;
- disco fiamma;
- gruppo di accensione;
- tubi fiamma.
