INDICE
1. DESCRIZIONE DEL BRUCIATORE
Bruciatore di gasolio con funzionamento monostadio.
1.1 MATERIALE A CORREDO
Flangia con schermo isolante . . . .N° 1 Viti e dadi per flangia di fissaggio alla caldaia . . . . N° 4
Vite e dadi per flangia . . . . . . . . . .N° 1 Tubi flessibili con nipples . . . . . . . . . . . . . . . . . . . . N° 2
Spina a 7 poli. . . . . . . . . . . . . . . . .N° 1
1. DESCRIZIONE DEL BRUCIATORE . . . . 1
1.1 Materiale a corredo . . . . . . . . . . . . . . . . 1
2. DATI TECNICI . . . . . . . . . . . . . . . . . . . . 2
2.1 Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . 2
2.2 Dimensioni . . . . . . . . . . . . . . . . . . . . . . . 2
2.3 Campo di lavoro . . . . . . . . . . . . . . . . . . . 2
3. INSTALLAZIONE. . . . . . . . . . . . . . . . . . 3
3.1 Fissaggio alla caldaia. . . . . . . . . . . . . . . 3
3.2 Alimentazione del combustibile . . . . . . . 3
3.3 Impianti idraulici . . . . . . . . . . . . . . . . . . . 4
3.4 Collegamenti elettrici . . . . . . . . . . . . . . . 5
4. FUNZIONAMENTO . . . . . . . . . . . . . . . . 6
4.1 Regolazione della combustione. . . . . . . . 6
4.2 Ugelli consigliati . . . . . . . . . . . . . . . . . . . 6
4.3 Regolazione elettrodi . . . . . . . . . . . . . . . 7
4.4 Pressione pompa . . . . . . . . . . . . . . . . . . 7
4.5 Regolazione testa . . . . . . . . . . . . . . . . . . 7
4.6 Regolazione serranda . . . . . . . . . . . . . . . 7
4.7 Programma di avviamento. . . . . . . . . . . . 7
5. MANUTENZIONE . . . . . . . . . . . . . . . . . . 8
6. ANOMALIE / RIMEDI . . . . . . . . . . . . . . . 9
7. AVVERTENZE E SICUREZZA . . . . . . . . . 10
7.1 Identificazione bruciatore . . . . . . . . . . . . . . 10
7.2 Regole fondamentali di sicurezza . . . . . . . . 10
‰CE Reg. N.: 0036 0348/04 secondo 92/42/CEE.
‰Il bruciatore risponde al grado di protezione IP X0D (IP 40) secondo EN 60529.
‰Bruciatore con marcatura CE in conformità alle Direttive CEE: CEM 89/336/CEE, Bassa Tensione 73/23/CEE,
Macchine 98/37/CEE e Rendimento 92/42/CEE.

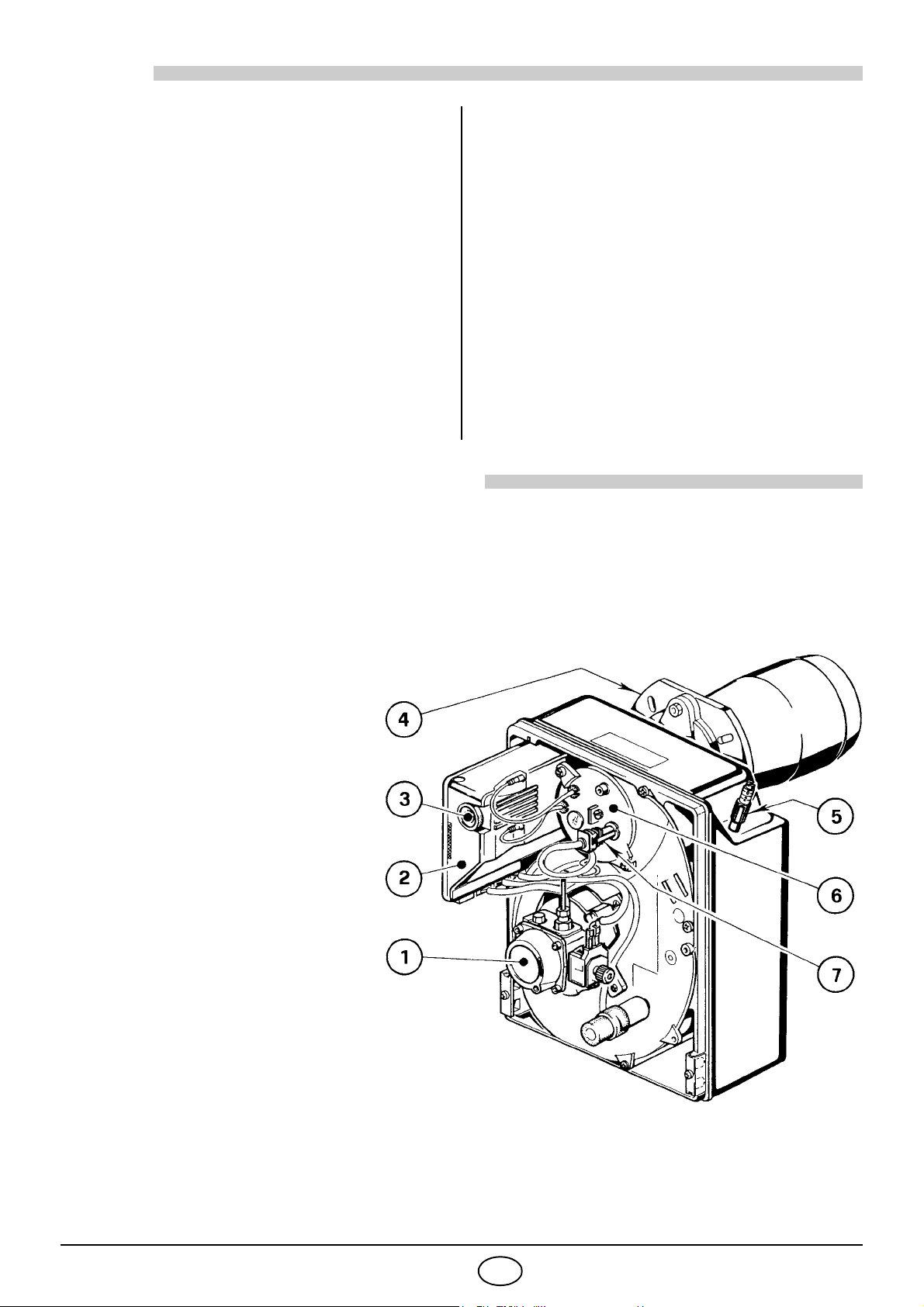

1– Pompa olio
2– Apparecchiatura di
comando e controllo
3– Pulsante di sblocco con
segnalazione di blocco
4– Flangia con schermo isolante
5– Gruppo regolazione
serranda aria
6– Gruppo portaugello
7– Fotoresistenza
Fig. 1
S7179

1915 2I
2. DATI TECNICI
2.1 DATI TECNICI
2.2 DIMENSIONI
2.3 CAMPO DI LAVORO, (secondo EN 267)
TIPO 393T1
Portata - Potenza termica 7 ÷15kg/h–83÷178 kW
Combustibile Gasolio, viscosità 4 ÷6 mm2/s a 20 °C
Alimentazione elettrica Monofase, ~50Hz 230V ±10%
Motore 1,9A assorbiti – 2750 g/min – 289 rad/s
Condensatore 6,3 µF
Trasformatore d’accensione Secondario 8 kV – 16 mA
Pompa Pressione 8 ÷15 bar
Potenza elettrica assorbita 0,385 kW
228 142 300 213
160
190
12
36
285
345
11
9999
127
45°
45°
D5353
ø123
0
6 7 8 Portata di gasolio – kg/h
80 100 120 Potenza termica – kW
2,0
1,6
1,2
0,8
0,4
Pressione in camera di
combustione – mbar
D5086
910
140 160
11 12 13 14 15 16
180
2,4

1915 3I
3. INSTALLAZIONE
L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E
NORMATIVE LOCALI.
3.1 FISSAGGIO ALLA CALDAIA

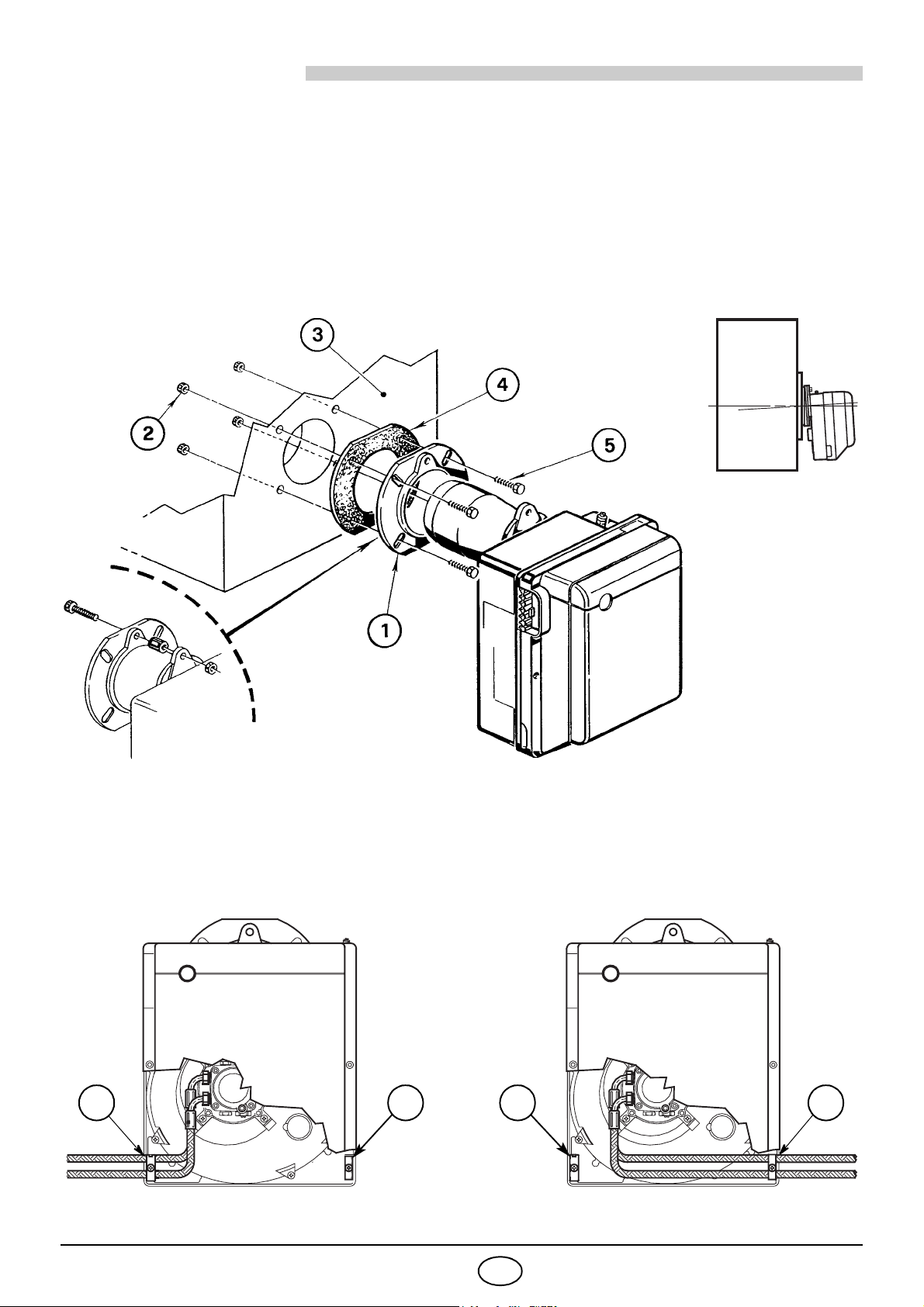

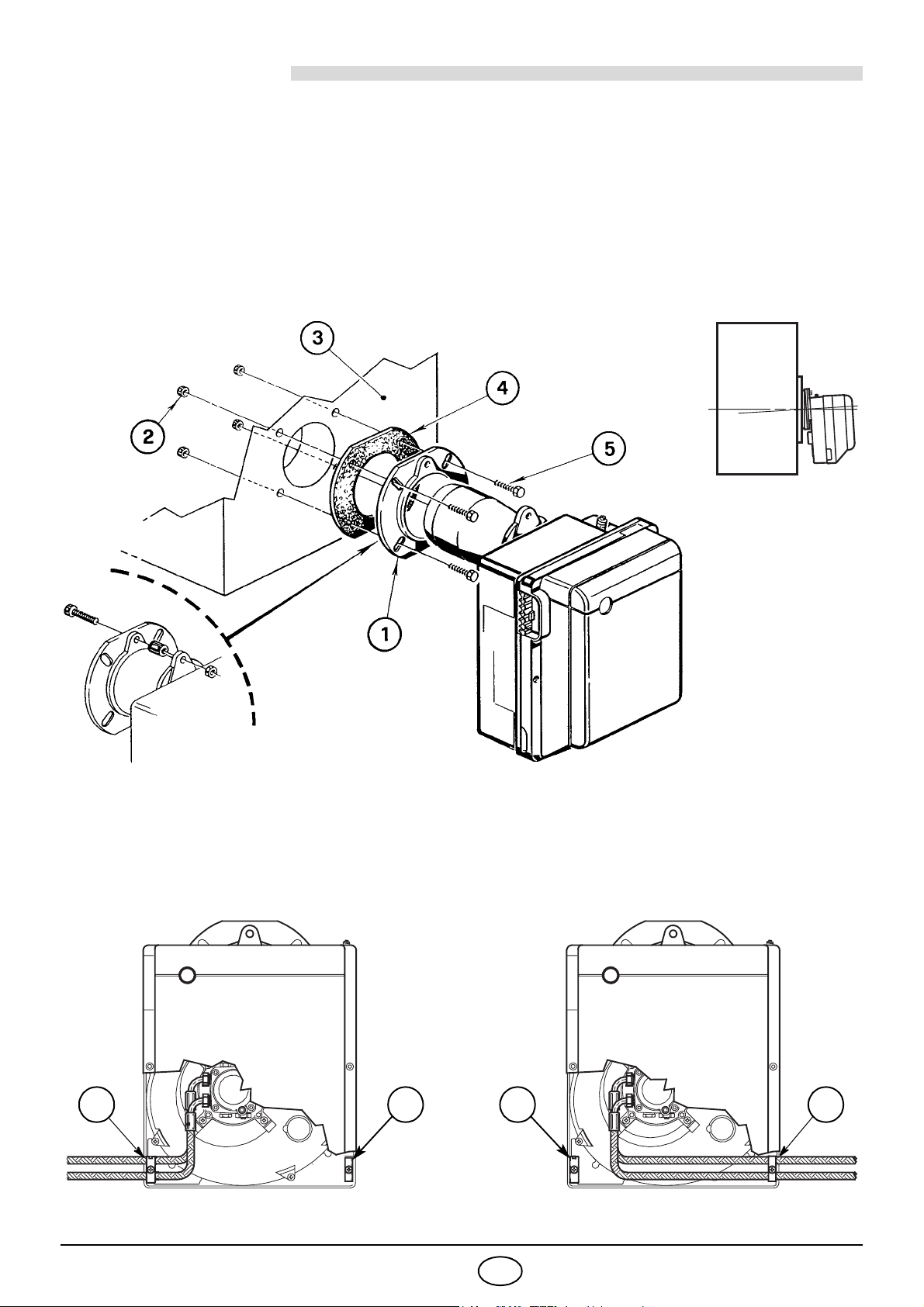

➤Inserire sulla flangia (1) la vite e i due dadi, (vedi fig. 3).
➤Allargare, se necessario, i fori dello schermo isolante (4).
➤Fissare alla portina della caldaia (3) la flangia (1) mediante le viti (5) e (se necessario) i dadi (2)
interponendo lo schermo isolante (4), (vedi fig. 2).
➤Ad installazione avvenuta verificare che il bruciatore sia leggermente inclinato come in fig. 4.
3.2 ALIMENTAZIONE DEL COMBUSTIBILE
Il bruciatore è predisposto per ricevere i tubi di alimentazione del gasolio da entrambi i lati.
A seconda che l’uscita dei tubi avvenga a destra o a sinistra del bruciatore si dovranno invertire sia la
piastrina di fissaggio (1) che la squadretta di chiusura (2), (vedi fig. 5).
Fig. 4
D5025
Fig. 2
Fig. 3
S7071
1
Fig. 5
D5542
2 21

1915 4I
3.3 IMPIANTI IDRAULICI
È necessario installare un filtro sulla linea di alimentazione del combustibile.
● SOLO PER L’ITALIA: Dispositivo automatico di intercettazione secondo circolare Ministero dell’interno n° 73 del 29/7/71.

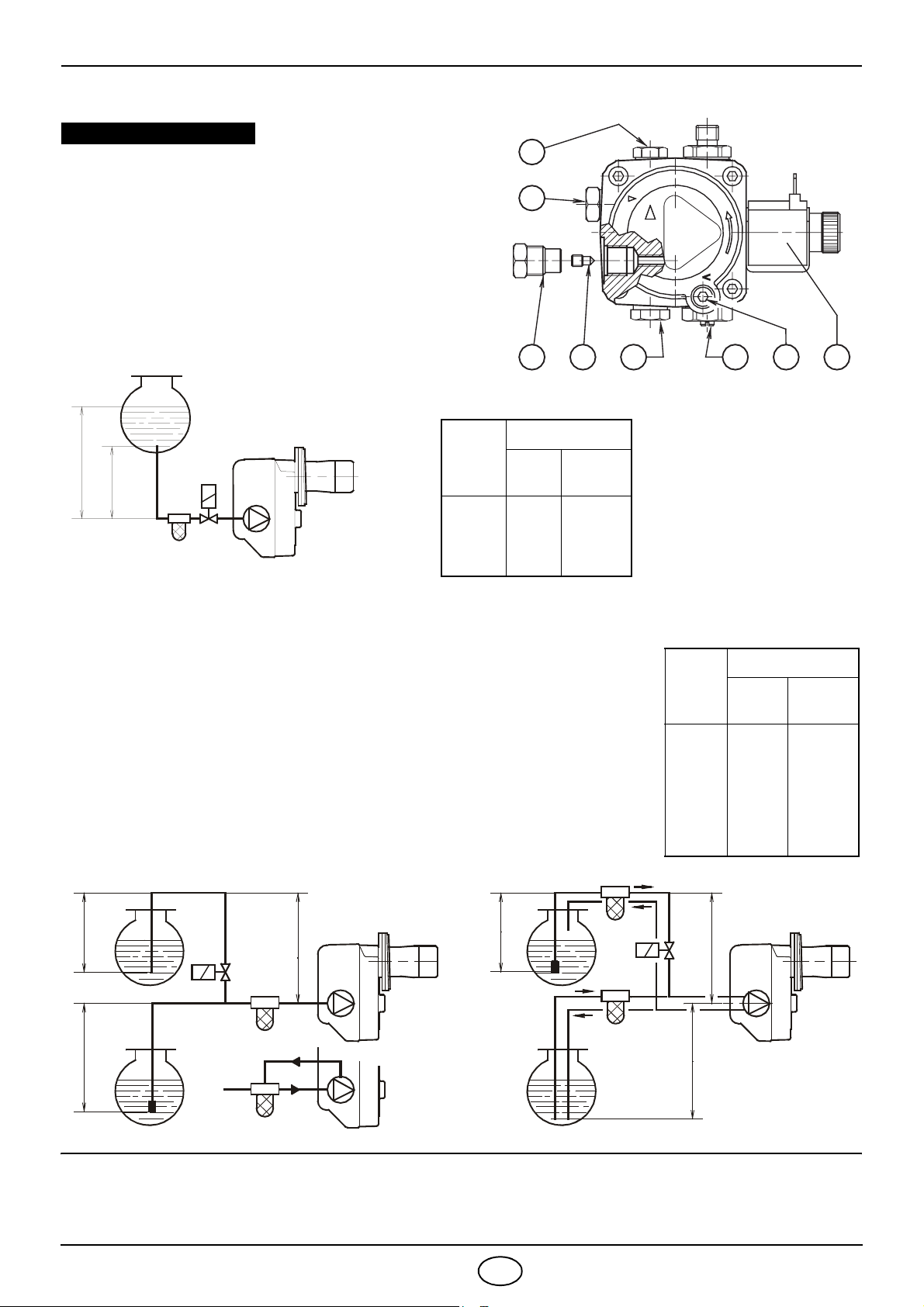

H= dislivello; L= max. lunghezza del tubo di aspirazione; øi= diametro interno del tubo.

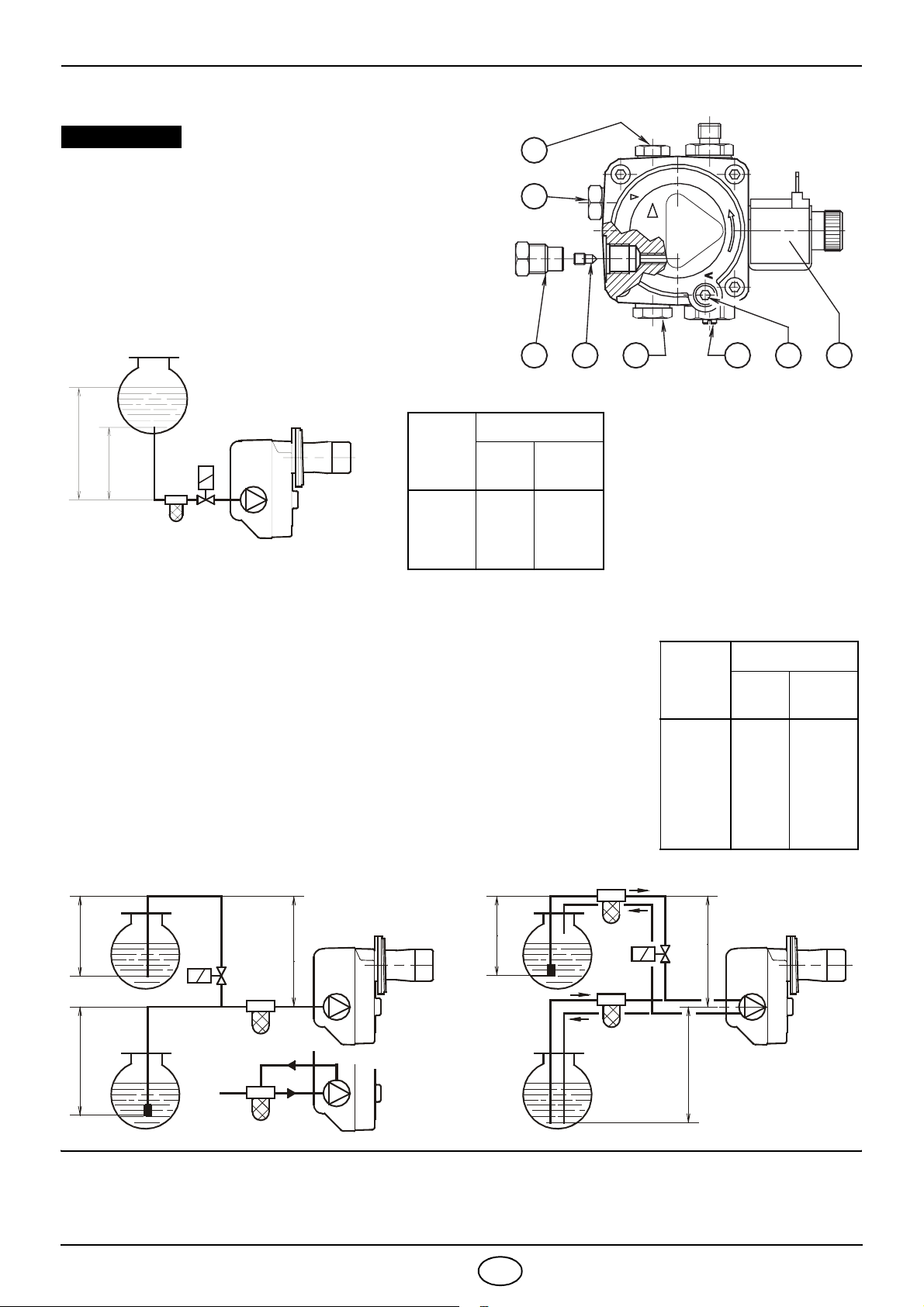

INNESCO POMPA
Nell’impianto di fig. 7 è sufficiente allentare l’attacco del vacuometro (5, fig. 6)
ed attendere la fuoriuscita del combustibile.
Negli impianti di fig. 8 e 9 avviare il bruciatore ed attendere l’innesco.
Se avviene il blocco prima dell’arrivo del combustibile, attendere almeno
20 secondi, poi ripetere l’operazione.
Non si deve superare la depressione max. di 0,4 bar (30 cm Hg).
Oltre tale valore si ha liberazione di gas dal combustibile. Si raccomanda che le
tubazioni siano a perfetta tenuta.
Negli impianti in depressione (fig. 9) si consiglia di far arrivare la tubazione di
ritorno alla stessa altezza della tubazione di aspirazione. In questo caso non è
necessaria la valvola di fondo. Se invece la tubazione di ritorno arriva sopra il
livello del combustibile la valvola di fondo è indispensabile. Questa soluzione è
meno sicura della precedente per la possibile mancanza di tenuta della valvola.
H
metri
L metri
øi
8 mm
øi
10 mm
0,5
1
1,5
2
10
20
40
60
20
40
80
100
H
metri
L metri
øi
8 mm
øi
10 mm
0
0,5
1
1,5
2
3
3,5
35
30
25
20
15
8
6
100
100
100
90
70
30
20
1- Aspirazione
2-Ritorno
3- Vite di by-pass
4- Attacco manometro
5- Regolatore di pressione
6- Attacco vacuometro
7-Valvola
8- Presa di pressione
ausiliaria
■La pompa è predisposta per funzionamento bitubo.
Per il funzionamento monotubo è necessario svitare il
tappo di ritorno (2), togliere la vite di by-pass (3) e quindi
riavvitare il tappo (2), (vedi fig. 6).
■Accertarsi, prima di mettere in funzione il bruciatore, che il
tubo di ritorno del combustibile non abbia occlusioni. Una
eccessiva contropressione provocherebbe la rottura
dell’organo di tenuta della pompa.
ATTENZIONE:
D5338
H
max. 4 m
Fig. 7
●
H
max. 4 m
max. 4 m
H
H
H
D5337
Fig. 8 Fig. 9
●●
Fig. 6
1
234567
8
D5026

1915 5I

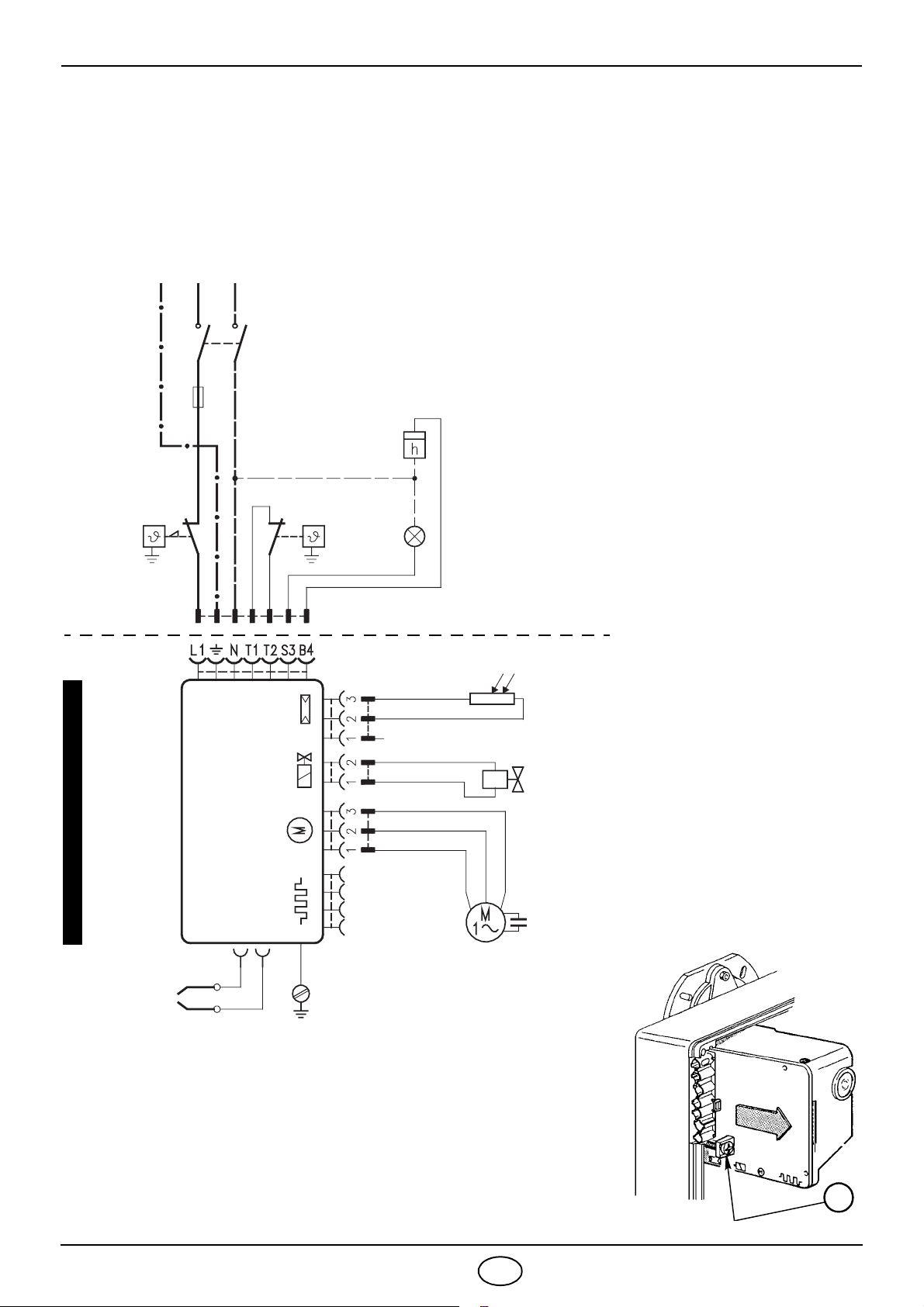

3.4 COLLEGAMENTI ELETTRICI
●(Vedi pag. 4).Collegare il dispositivo automatico di
intercettazione (230V - 0,5A max.) ai morsetti N - B4
della spina 7 poli.
COLLAUDO
Verificare l’arresto del bruciatore aprendo i termostati
ed il blocco oscurando la fotoresistenza.
APPARECCHIATURA
Per togliere l’apparecchiatura dal bruciatore allentare la vite
(A, fig. 10) e tirare nel senso della freccia dopo aver sconnesso
tutti i componenti, la spina a 7 poli ed il filo di terra.
In caso di smontaggio dell’apparecchiatura riavvitare la vite
(A) con una coppia di serraggio da 1 ÷ 1,2 Nm.
D1913
Spina 7 poli
Presa 7 poli
Nero
Bianco
Condensatore
Interruttore generale
T6A
Motore
Termostato di
massima a riarmo
manuale
Blu
Valvola olio
Contaore
(230V - 0, 1A max.)
Termostato
di regolazione Segnalazione
di blocco esterna
Elettrodi
di accensione
Marrone
Terra bruciatore
ESEGUITO IN FABBRICA
552SE
APPARECCHIATURA
Fotoresistenza
PE L N
~ 50Hz 230V
Blu
(230V - 0,5A max.)
S7072
Fig. 10
A
NOTE:
‰Non scambiare il neutro con la fase, rispettare esattamente lo schema indicato ed eseguire un buon colle-
gamento di terra.
‰La sezione dei conduttori deve essere di min. 1 mm2. (Salvo diverse indicazioni di norme e leggi locali).
‰I collegamenti elettrici eseguiti dall’installatore devono rispettare le norme vigenti nel paese.

1915 6I
4. FUNZIONAMENTO
4.1 REGOLAZIONE DELLA COMBUSTIONE
In conformità con la Direttiva Rendimento 92/42/CEE, l’applicazione del bruciatore alla caldaia, la regola-
zione e il collaudo, devono essere eseguiti nell’osservanza del manuale d’istruzione della caldaia stessa,
compreso il controllo della concentrazione di CO e CO2nei fumi, della loro temperatura e di quella media
dell’acqua della caldaia. A seconda della portata richiesta dalla caldaia vanno definiti: l’ugello, la pressione
della pompa, la regolazione della testa di combustione, la regolazione della serranda dell’aria, secondo la
tabella seguente. I valori indicati in tabella sono ottenuti su caldaia CEN (secondo EN267).
Sono riferiti al 12,5% di CO2, al livello del mare e con temperatura ambiente e del gasolio a 20 °C.
4.2 UGELLI CONSIGLIATI
Delavan tipo W - B ; Danfoss tipo S - B;
Monarch tipo R ; Steinen tipo S - Q.

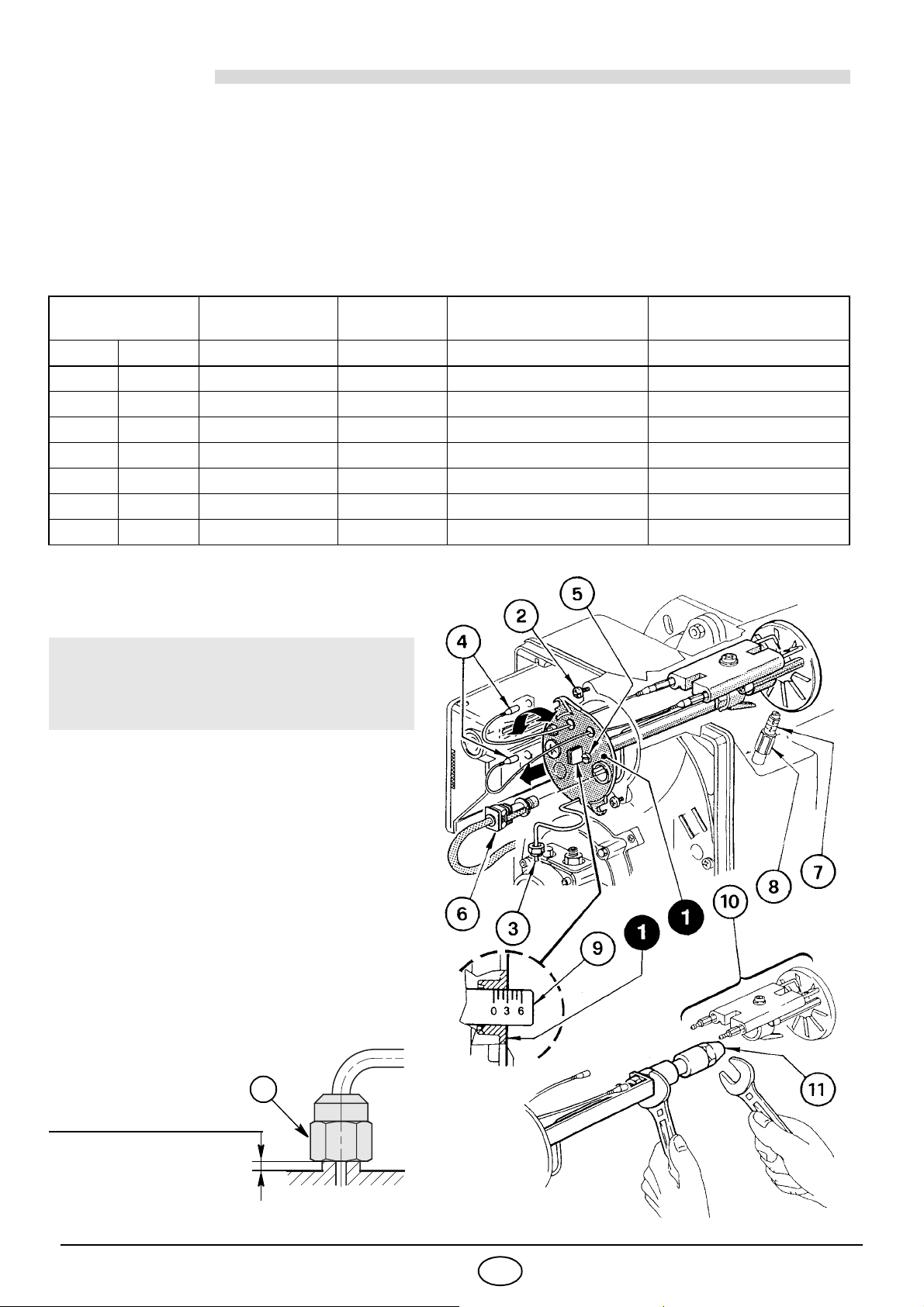

PER MONTARE L’UGELLO ESEGUIRE LE
SEGUENTI OPERAZIONI:

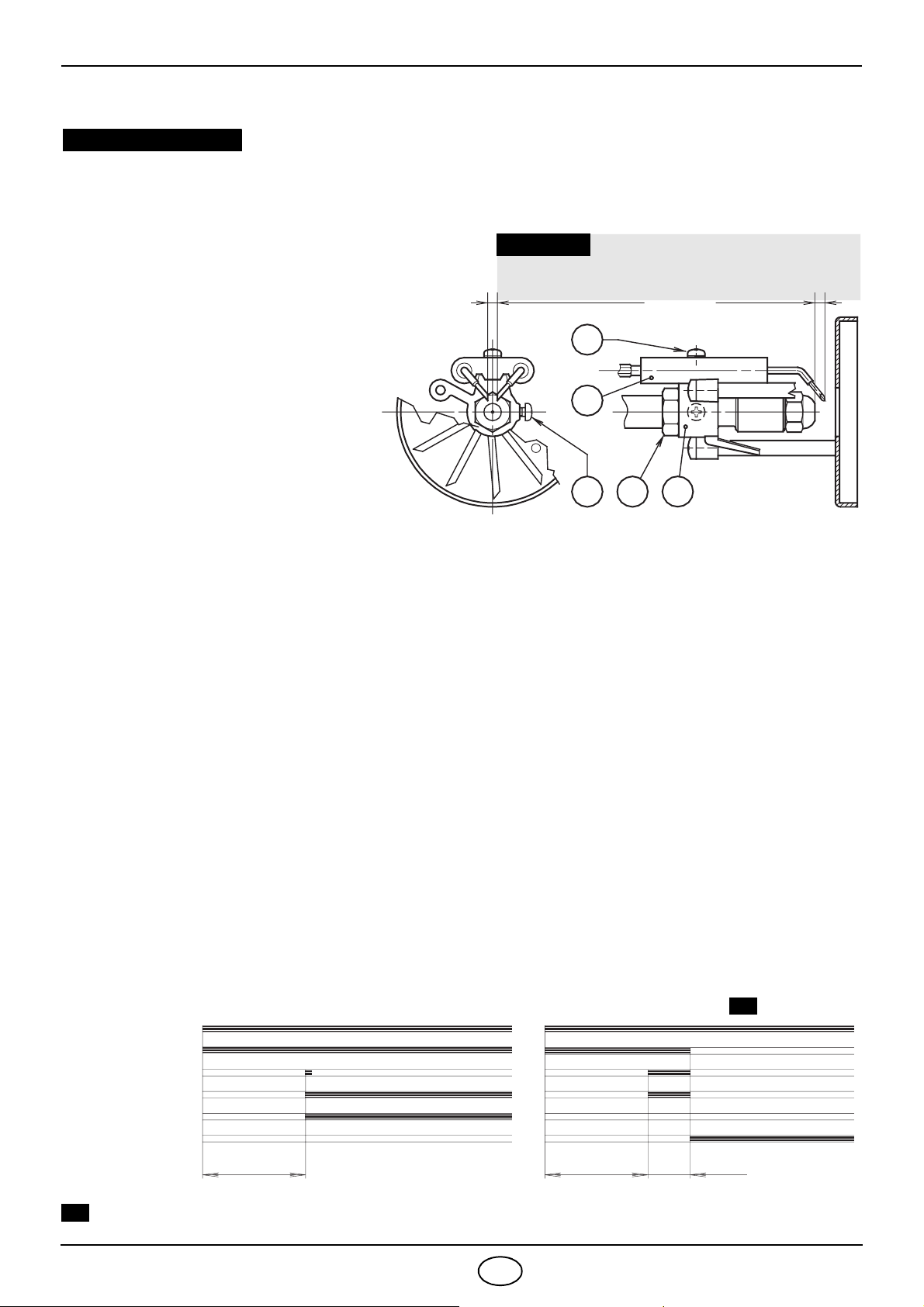

➤Estrarre il gruppo portaugello (1) dopo aver allen-
tato le viti (2), svitato il dado (3), sfilato i cavetti
(4) dall’apparecchiatura e la fotoresistenza (6),
(vedi fig. 11).
➤Sfilare i cavetti (4) dagli elettrodi, estrarre dal
gruppo portaugello (1) il gruppo supporto elica
(10) dopo aver allentato la vite (3, fig. 12, pag. 7).
➤Avvitare l’ugello (11) correttamente stringendo-
lo come mostrato in fig. 11.
ATTENZIONE
Al rimontaggio del gruppo portaugelli avvitare i
dadi (3) come mostrato in figura sotto.
Ugello Pressione
pompa
Portata
bruciatore
Regolazione
testa
Regolazione
serranda
GPH Angolo bar kg/h ± 4% Tacca Tacca
1,75 60° 12 7,0 0 1,3
2,00 60° 12 8,0 1 2,3
2,25 60° 12 9,0 3 2,6
2,50 60° 12 10,0 3,5 3,0
3,00 60° 12 12,0 5 3,5
3,50 60° 12 14,0 6 4,4
3,50 60° 14 15,2 6 5,6
S7180
Fig. 11
NOTA: per il raggiungimento delle emissioni
in CLASSE 2 (EN267:1999) sono stati
utilizzati gli ugelli:
- a cono vuoto.
3
SERRARE SENZA
PORTARE A BATTUTA D5684

1915 7I
4.3 REGOLAZIONE ELETTRODI, (vedi fig. 12)
4.4 PRESSIONE POMPA
Viene tarata in fabbrica a 12 bar.
Per effettuare le variazioni agire sulla vite (4, fig. 6, pag. 4).
4.5 REGOLAZIONE TESTA, (vedi fig. 11, pag. 6)
Dipende dalla portata del bruciatore e si esegue ruotando in senso orario o antiorario la vite di regolazione (5)
fino a che la tacca incisa sulla staffa di regolazione (9) coincide con il piano esterno del gruppo portaugello (1).
➤Nello schizzo, la testa è regolata per una portata di 2,25 GPH a 12 bar.
La tacca 3della staffa di regolazione coincide con il piano esterno del gruppo portaugello come indicato in
tabella.
4.6 REGOLAZIONE SERRANDA, (vedi fig. 11, pag. 6)
➤Per effettuare la regolazione agire sulla vite (7) dopo aver allentato il dado (8).
➤All’arresto del bruciatore la serranda dell’aria si chiude automaticamente, fino ad una depressione max. al
camino di 0,5 mbar.
4.7 PROGRAMMA DI AVVIAMENTO
Segnalato dalla spia sull’apparecchiatura di comando e controllo (3, fig. 1, pag. 1).
Appoggiare il gruppo supporto-elica (1) al portaspruzzo (2) e bloccare con la vite (3).
Per eventuali aggiustamenti allentare la vite (4) e spostare il gruppo elettrodi (5).
ATTENZIONE
Per accedere agli elettrodi eseguire
l’operazione descritta al capitolo “4.2
UGELLI CONSIGLIATI” (pag. 6).
ATTENZIONE
D5085
2
4
3
4,5
– 0,5 mm
0
6 ÷ 7 mm
LE MISURE
DEVONO ESSERE RISPETTATE
Fig. 12
1
5
D5029
~12s
Termostato
Motore
Trasf. d’accensione
Valvola
Fiamma
Spia blocco
Blocco per mancata accensione
C
Normale
~12s 5s
C

1915 8I
5. MANUTENZIONE
Il bruciatore richiede una manutenzione periodica, che deve essere eseguita da personale abilitato e in
conformità alle leggi e normative locali.
La manutenzione diventa essenziale per un buon funzionamento del bruciatore, evitando in questo modo
consumi eccessivi di combustibile e riducendo pertanto le emissioni inquinanti nell’ambiente.
Prima di effettuare qualsiasi operazione di pulizia o controllo, togliere l’alimentazione elettrica al
bruciatore agendo sull’interruttore generale dell’impianto.
LE OPERAZIONI BASILARI DA EFFETTUARE SONO LE SEGUENTI:
➤Controllare che non ci siano eventuali occlusioni o ammaccature nei tubi di alimentazione e ritorno del
combustibile.
➤Effettuare la pulizia del filtro di linea di aspirazione del combustibile e del filtro della pompa.
➤Effettuare la pulizia della fotoresistenza (7, fig. 1, pag. 1).
➤Rilevare il corretto consumo di combustibile.
➤Cambiare ugello, (vedi fig. 11, pag. 6) e verificare il corretto posizionamento degli elettrodi (fig. 12, pag. 7).
➤Effettuare la pulizia della testa di combustione nella zona di uscita del combustibile, sull’elica di turbolenza.
➤Lasciare funzionare il bruciatore a pieno regime per circa dieci minuti, tarando correttamente tutti gli elementi
indicati nel presente manuale. Quindi effettuare un’analisi della combustione verificando:
●Temperatura dei fumi al camino, ●Contenuto della percentuale di CO2,●Contenuto di CO (ppm),
●Indice di opacità dei fumi, secondo la scala di Bacharach.

1915 9I
6. ANOMALIE / RIMEDI
Si elencano alcune cause e i possibili rimedi a una serie di anomalie che potrebbero verificarsi e portare ad un
mancato o non regolare funzionamento del bruciatore.
Un’anomalia, nel funzionamento nella maggior parte dei casi, porta alla accensione della segnalazione
all’interno del pulsante di sblocco dell’apparecchiatura di comando e controllo (3, fig. 1, pag. 1).
All’accendersi di questo segnale, il bruciatore potrà funzionare nuovamente solo dopo aver premuto a fondo il
pulsante di sblocco; fatto ciò, se avviene un’accensione regolare, si può imputare l’arresto ad una anomalia
transitoria e non pericolosa.
Al contrario, se il blocco persiste si dovrà ricercare la causa dell’anomalia e attuare i rimedi illustrati nella tabella
seguente.
AVVERTENZA
È esclusa qualsiasi responsabilità contrattuale ed extracontrattuale del costruttore per i danni causati a
persone, animali e cose da errori nella installazione e taratura del bruciatore, da un suo uso improprio, erroneo
ed irragionevole, da inosservanza del manuale d’istruzione dato a corredo del bruciatore stesso e dall’intervento
di personale non abilitato.
ANOMALIE POSSIBILE CAUSA RIMEDIO
Il bruciatore non parte
alla chiusura del termo-
stato di regolazione.
Manca l’alimentazione elettrica.
Verificare presenza tensione ai morsetti
L1 – N della spina 7 poli.
Verificare lo stato dei fusibili.
Verificare che il termostato di massima
non sia in blocco.
La fotoresistenza vede luce estranea. Eliminare la fonte di luce.
Termostati di consenso guasti. Provvedere ad una loro sostituzione.
Le connessioni dell’apparecchiatura
elettronica non sono correttamente
inserite.
Controllare e connettere a fondo tutte le
prese.
Il bruciatore esegue
normalmente il ciclo di
preventilazione ed ac-
censione e si blocca
dopo circa 5s.
La fotoresistenza è sporca. Provvedere a una sua pulizia.
La fotoresistenza è difettosa. Provvedere a una sua sostituzione.
La fiamma si stacca o non si forma.
Controllare la pressione e la portata del
combustibile.
Controllare la portata dell’aria.
Cambiare ugello.
Verificare la bobina dell’elettrovalvola.
Avviamento del brucia-
tore con ritardo di ac-
censione.
Gli elettrodi di accensione sono mal
posizionati.
Provvedere a una corretta regolazione
secondo quanto indicato in questo
manuale.
Portata dell’aria troppo elevata. Regolare la portata dell’aria secondo
quanto indicato in questo manuale.
Ugello sporco o deteriorato. Provvedere a una sua sostituzione.

1915 10 I
7. AVVERTENZE E SICUREZZA
Al fine di garantire una combustione col minimo tasso di emissioni inquinanti, le dimensioni ed il tipo di ca-
mera di combustione del generatore di calore, devono corrispondere a valori ben definiti.
È pertanto consigliato consultare il Servizio Tecnico di Assistenza prima di scegliere questo tipo di brucia-
tore per l’abbinamento con una caldaia. Il personale abilitato è quello avente i requisiti tecnico professionali
indicati dalla legge 5 marzo 1990 n° 46.
L’organizzazione commerciale dispone di una capillare rete di agenzie e servizi tecnici il cui personale par-
tecipa periodicamente a corsi di istruzione e aggiornamento presso il Centro di Formazione aziendale.
Questo bruciatore deve essere destinato solamente all’uso per il quale è stato espressamente realizzato.
È esclusa qualsiasi responsabilità contrattuale ed extracontrattuale del costruttore per danni causati a per-
sone, animali o cose, da errori d’installazione, di regolazione, di manutenzione e da usi impropri.
7.1 IDENTIFICAZIONE BRUCIATORE
La Targhetta d’identificazione di prodotto riporta il numero di matricola, il modello e i principali dati tecnico-
prestazionali. La manomissione, l'asportazione, la mancanza della Targhetta d’identificazione non permette
la sicura identificazione del prodotto e rende difficoltosa e/o pericolosa qualsiasi operazione di installazione
e di manutenzione.
7.2 REGOLE FONDAMENTALI DI SICUREZZA
➤È vietato l’uso dell’apparecchio da parte di bambini o persone inesperte.
➤È assolutamente vietato tappare con stracci, carte od altro le griglie di aspirazione o di dissipazione e
l'apertura di aerazione del locale dov'è installato l'apparecchio.
➤È vietato qualsiasi tentativo di riparazione dell’apparecchio da parte di personale non autorizzato.
➤È pericoloso tirare o torcere i cavi elettrici.
➤È vietata qualsiasi operazione di pulizia prima di avere scollegato l’apparecchio dalla rete di alimentazio-
ne elettrica.
➤Non effettuare pulizie del bruciatore né di sue parti con sostanze facilmente infiammabili (es. benzina,
alcool, ecc.). La pulizia della mantellatura deve essere fatta solamente con acqua saponata.
➤Non appoggiare oggetti sul bruciatore.
➤Non tappare o ridurre dimensionalmente le aperture di aerazione del locale dov’è installato il generatore.
➤Non lasciare contenitori e sostanze infiammabili nel locale dov’è installato l’apparecchio.

KONFORMITÄTSERKLÄRUNG K.E. 8.1.2004 - Belgium
Hergestellt von: RIELLO S.p.A.
Via degli Alpini, 1
37045 LEGNAGO (VR) Italy
Tel. ++39.0442630111
Fax ++39.044221980
In den Verkehr gebracht durch: RIELLO NV
Ninovesteenweg 198
9320 Erembodegem
Tel. [phone]
Fax. [phone]
e-mail. [e-mail]
URL. www.riello.be
Wir bestätigen hiermit, dass die nachstehende Geräteserie dem in der CE-Konformitätser-
klärung beschriebenen Baumuster entspricht und dass sie im Einklang mit den Anforderun-
gen des K.E. vom 8. Januar 2004 hergestellt und in den Verkehr gebracht wird.
Produktart: Öl-Gebläsebrenner
Modell: RG3 – 393T1
Angewandte Norm: EN 267 und K.E. vom 8. Januar 2004
Kontrollorganismus: TÜV Industrie Service GmbH
TÜV SÜD Gruppe
Ridlerstrase, 65
80339 Munchen DEUTSCHLAND
Meßwerte: NOx max: 172 mg/kWh
CO max: 6 mg/kWh
Datum: 12/01/2005 RIELLO S.p.A.

1915 1D
INHALT
1. BESCHREIBUNG DES BRENNERS
Heizölbrenner mit einstufigem Betrieb.
1.1 MITGELIEFERTES ZUBEHÖR
Kesselflansch mit Isolierdichtung . . . . . 1 St. Schraube und Muttern für Brennerflansch . . . . . 1 St.
Ölschläuche mit Anschlußnippel . . . . . 2 St. Schrauben und Muttern für Kesselflansch . . . . . 4 St.
7- poliger Stecker . . . . . . . . . . . . . . . . 1 St.
1. BESCHREIBUNG DES BRENNERS . . . 1
1.1 Mitgeliefertes Zubehör . . . . . . . . . . . . . . 1
2. TECHNISCHE MERKMALE. . . . . . . . . . 2
2.1 Technische Daten. . . . . . . . . . . . . . . . . . 2
2.2 Abmessungen . . . . . . . . . . . . . . . . . . . . 2
2.3 Arbeitsfeld . . . . . . . . . . . . . . . . . . . . . . . 2
3. INSTALLATION . . . . . . . . . . . . . . . . . . . 3
3.1 Brennermontage . . . . . . . . . . . . . . . . . . 3
3.2 Brennstoffversorgung . . . . . . . . . . . . . . . 3
3.3 Ölversorgungsanlage . . . . . . . . . . . . . . . 4
3.4 Elektrisches Verdrahtungsschema . . . . . 5
4. BETRIEB . . . . . . . . . . . . . . . . . . . . . . . . 6
4.1 Einstellung der Brennerleistung. . . . . . . . 6
4.2 Empfohlene Düsen . . . . . . . . . . . . . . . . . 6
4.3 Elektrodeneinstellung . . . . . . . . . . . . . . . 7
4.4 Pumpendruck . . . . . . . . . . . . . . . . . . . . . 7
4.5 Brennkopfeinstellung. . . . . . . . . . . . . . . . 7
4.6 Luftklappeneinstellung . . . . . . . . . . . . . . 7
4.7 Betriebsablauf . . . . . . . . . . . . . . . . . . . . . 7
5. WARTUNG . . . . . . . . . . . . . . . . . . . . . . . 8
6. STÖRUNGEN / ABHILFE . . . . . . . . . . . . 9
7. HINWEISE UND SICHERHEIT . . . . . . . . 10
7.1 Kennzeichnung Des Brenners . . . . . . . . . 10
7.2 Grundlegende Sicherheitsvorschriften . . . 10
1– Ölpumpe
2– Steuergerät
3– Entstörtaste mit Störanzeige
4– Kesselflansch mit Isolierdichtung
5– Luftklappenregulierung
6– Düsenstock
7– Photowiderstand
➤CE-Registrier - Nr.: 0036 0348/04 nach 92/42/EWG.
➤Der Brenner entspricht der Schutzart IP X0D (IP 40) gemäß EN 60529.
➤Brenner mit CE-Kennzeichnung gemäß der EWG-Richtlinien: EMV 89/336/EWG, Niederspannungsrichtlinie
73/23/EWG, Maschinenrichtlinie 98/37/EWG und Wirkungsgradrichtlinie 92/42/EWG.
Abb. 1
S7179

1915 2D
2. TECHNISCHE MERKMALE
2.1 TECHNISCHE DATEN
2.2 ABMESSUNGEN
2.3 ARBEITSFELD, (nach EN 267)
TYP 393T1
Durchsatz - Brennerleistung 7 ÷15 kg/h – 83 ÷178 kW
Brennstoff Heizöl-EL, Viskosität 4 ÷ 6 mm2/s bei 20°C
Stromversorgung Einphasig, ~50Hz 230V ±10%
Motor Stromaufnahme 1,9A – 2750 U/min – 289 rad/s
Kondensator 6,3 µF
Zündtransformator Sekundärspannung 8 kV – 16 mA
Pumpe Druck: 8 ÷15 bar
Leistungsaufnahme 0,385 kW
228 142 300 213
160
190
12
36
285
345
11
9999
127
45°
45°
D5353
ø123
0
6 7 8 Heizöldurchsatz – kg/h
80 100 120 Brennerleistung – kW
2,0
1,6
1,2
0,8
0,4
Druck im Feuerraum
mbar
D5086
910
140 160
11 12 13 14 15 16
180
2,4

1915 3D
3. INSTALLATION
DIE INSTALLATION DES BRENNERS MUSS IN ÜBEREINSTIMMUNG MIT DEN ÖRTLICHEN GESETZEN
UND VORSCHRIFTEN AUSGEFÜHRT WERDEN.
3.1 BRENNERMONTAGE
➤Die Schraube und die beiden Muttern am Flansch (1) montieren, (siehe Abb. 3).
➤Falls erforderlich, die Bohrungen der Isolierdichtung (4) erweitern.
➤Mit den Schrauben (5) und (falls erforderlich) den Muttern (2) den Flansch (1) an der Kesseltür (3) mit
Isolierdichtung (4) montieren, (siehe Abb 2).
➤Nach Abschluß der Montagearbeiten überprüfen, ob der Brenner leicht geneigt ist, wie in Abb. 4.
3.2 BRENNSTOFFVERSORGUNG
Die Ölschläuche werden mit den Winkelanschlüssen an der Ölpumpe montiert, wobei die Ölschläuche
nach links oder nach rechts aus dem Brenner herausgeführt werden können.
Es muß jeweils die Halteschelle (1) bzw. der Verschlußwinkel (2) gewechselt werden. (Siehe Abb. 5).
Abb. 4
D5025
Abb. 2
Abb. 3
S7071
1
Abb. 5
D5542
2 21

1915 4D
3.3 ÖLVERSORGUNGSANLAGE
In der Brennstoff–Ansaugleitung muß ein Filter eingebaut werden.
●NUR FÜR ITALIEN: automatische Absperrung gemäß Rundschreiben des Innenministeriums Nr. 73 vom 29.7.71.
H= Höhenunterschied; L= max. Länge der Saugleitung; øi= Innendurchmesser der Leitung.
AUFFÜLLEN DER PUMPE MIT HEIZÖL:
Bei der in Abb. 7 dargestellten Anlage ist es ausreichend, wenn man den Vaku-
ummeteranschluß (5, Abb. 6) lockert und das Austreten des Brennstoffes abwartet.
Bei den in Abb. 8 und in Abb. 9 dargestellten Anlagen den Brenner starten
und das Auffüllen abwarten. Sollte vor Eintritt des Brennstoffes eine
Störabschaltung erfolgen, mindestens 20 Sekunden warten und danach den
Vorgang wiederholen.
Der max. Unterdruck in der Saugleitung von 0,4 bar (30 cm Hg) darf nicht un-
terschritten werden. Unter diesem Wert bilden sich im Brennstoff Gase. Sich
unbedingt vergewissern, daß die Leitungen absolut dicht sind.
Bei den Anlagen nach Abb. 9, empfehlen wir, die Ölrücklauf-Leitung in gleicher
Höhe wie die Saugleitung im Tank enden zu lassen. Es kann auf ein Fußventil in
der Saugleitung verzichtet werden. Endet die Rücklauf-Leitung über dem
Ölniveau wird auf der Saugseite zwingend ein Fußventil benötigt, wobei dieses
dann bei Verschmutzung Probleme verursachen kann.
H
Meter
L Meter
øi
8 mm
øi
10 mm
0,5
1
1,5
2
10
20
40
60
20
40
80
100
■
Die Pumpe ist werksseitig für den Zweirohr-Betrieb einge-
richtet. Wird ein Pumpen-Einrohrbetrieb für notwendig
erachtet, so ist der Rücklauf-Schlauchleitungsstopfen (2)
zu lösen und die By-Pass Schraube (3) zu entfernen.
Danach ist der Rücklauf-Schlauchleitungsstopfen wieder
einzuschrauben. (Siehe Abb. 6).
■
Es muß sichergestellt werden, daß die Ölrücklauf-Leitung
ohne Verengung und Verstopfung frei in den Tank zurück-
geführt wird. Durch Druckerhöhung von mehr als 0,5 bar im
Rücklauf wird die Ölpumpe undicht.
WICHTIGER HINWEIS:
H
Meter
L Meter
øi
8 mm
øi
10 mm
0
0,5
1
1,5
2
3
3,5
35
30
25
20
15
8
6
100
100
100
90
70
30
20
D5338
H
max. 4 m
Abb. 7
●
H
max. 4 m
max. 4 m
H
H
H
D5337
Abb. 8 Abb. 9
●●
1 – Saugleitung
2 – Rücklaufleitung
3 – By-pass Schraube
4 – Manometeranschluß
5 –Druckregler
6 – Vakuummeteranschluß
7 – Ölmagnetventil
8 – Hilfsdruckanschluß
Abb. 6
1
234567
8
D5026

1915 5D
3.4 ELEKTRISCHES VERDRAHTUNGSSCHEMA
STEUERGERÄT
Um das Steuergerät vom Brenner abnehmen zu können, müssen die
Steckverbindungen zu allen Komponenten, der 7– polige Stecker
sowie das Erdungskabel, die Schraube (A, Abb. 10) gelöst werden.
Das Steuergerät nach hinten wegziehen.
Falls das Steuergerät ausgebaut wird, die Schraube (A) mit einem
Anziehmoment von 1 ÷ 1,2 Nm wieder anschrauben.
S7072
Abb. 10
A
D1913
7–poliger Stecker
7–polige Steckdose
Schwarz
Weiß
Hauptschalter
T6A
Motor
Blau
Begrenzungs-
Zündelektroden
Braun
Brenner-Erdung
WERKSSEITIGE EINSTELLUNG
552SE
STEUERGERÄT
PE L N
~ 50Hz 230V
Blau
Sicherheitstempera-
turbegrenzer
●(Siehe Seite 4). Die automatische Absperrung (230V -
0,5A max.) an den N– B4 Klemmen des 7– poliges Stek-
kers anschliessen.
PRÜFUNG
Die Regelabschaltung des Brenners kann man überprüfen,
indem man die Thermostate öffnet. Die Störabschaltung
kann man überprüfen, indem man den Photowiderstand ab-
deckt.
Kondensator
Ölventil
Betriebsstundenzähler
(230V - 0,
1A max.)
Störabschaltung-Fernmeldung
(230V - 0,5A max.)
Photowiderstand
thermostat
ACHTUNG:
‰Nullleiter nicht mit Phase austauschen; sich genau an das angegebene Schema halten und eine gute Er-
dung ausführen.
‰Der Leiterquerschnitt muss mindestens 1 mm2 sein. (Außer im Falle anderslautender Angaben durch Normen
und örtliche Gesetze).
‰Die vom Installateur ausgeführten elektrischen Verbindungen müssen den lokalen Bestimmungen entsprechen.

1915 6D
4. BETRIEB
4.1 EINSTELLUNG DER BRENNERLEISTUNG
In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am Heizkessel,
die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung des Heizkessels ausgeführt
werden, einschließlich Kontrolle der Konzentration von CO und CO2in den Abgasen, der Abgastemperatur und
der mittleren Kesseltemperatur.
Entsprechend der gewünschten Kesselleistung werden Düse, Pumpendruck, Einstellung des Brennkopfes
und der Luftklappe gemäß folgender Tabelle bestimmt.
Die in der Tabelle verzeichneten Werte beziehen sich auf einen CEN-Heizkessel (Gemäß EN267), auf
12.5% CO2, auf Meereshöhe und eine Raum- und Heizöltemperatur von 20 °C.
4.2 EMPFOHLENE DÜSEN:
Delavan Typ W - B ; Danfoss Typ S - B;
Monarch Typ R ; Steinen Typ S - Q
ZUR MONTAGE DER DÜSE WIE FOLGT VORGE-
HEN, (Siehe Abb. 11):
➤Den Düsenstock (1) herausnehmen, nachdem
vorher die Schrauben (2) gelockert, die Mutter (3)
gelöst, die Zündkabel (4) vom Steuergerät und
der Photowiderstand (6) abgenommen wurden.
➤Die Zündkabel (4) von den Elektroden abneh-
men, den Stauscheibenhalter (10) vom Düsen-
stock (1) herausnehmen, nachdem die Schraube
(3, Abb. 12, Seite 7) gelockert wurde.
➤Die Düse (11) richtig anschrauben, wie in der
Abbildung dargestellt.
ACHTUNG
Bei der Wiedermontage des Düsenstockes die Mut-
ter (3) anschrauben wie in Abbildung dargestellt.
Düse Pumpendruck Brenner-
Durchsatz
Brennkopf-
Einstellung
Luftklappen-
Einstellung
GPH Winkel bar kg/h ± 4% Raste Raste
1,75 60° 12 7,0 0 1,3
2,00 60° 12 8,0 1 2,3
2,25 60° 12 9,0 3 2,6
2,50 60° 12 10,0 3,5 3,0
3,00 60° 12 12,0 5 3,5
3,50 60° 12 14,0 6 4,4
3,50 60° 14 15,2 6 5,6
S7180
Fig. 11
ANMERKUNG: Damit die Emissionsklasse 2
(EN267:1999) erreicht wird,
wurden folgende Düsen be-
nutzt: - mit Leerkegel.
3
ANZIEHEN, OHNE BIS ZUM
ANSCHLAG AUSZUFAHREN
D5684

1915 7D
4.3 ELEKTRODENEINSTELLUNG, (siehe Abb. 12)
4.4 PUMPENDRUCK
Wird werksseitig auf 12 bar eingestellt.
Veränderungen werden mit Hilfe der Schraube (4, Abb. 6, Seite 4) vorgenommen.
4.5 BRENNKOPFEINSTELLUNG, (Siehe Abb. 11, Seite 6)
Sie ist vom Öldurchsatz abhängig und wird ausgeführt, indem man die Einstellschraube (5) im Uhrzeiger-
sinn oder entgegen dem Uhrzeigersinn soweit dreht, bis die auf der Einstellspindel markierte Raste (9) mit
der Kante am Düsenstock (1) übereinstimmt.
➤In der Abbildung ist der Brennkopf auf einen Durchsatz von 2,25 GPH bei 12 bar eingestellt.
Die Raste 3der Einstellspindel stimmt mit der äußeren Ebene des Düsenstocks (1) überein, wie in der Ta-
belle angegeben.
4.6 LUFTKLAPPENEINSTELLUNG, (Siehe Abb. 11, Seite 6)
➤Die Einstellung erfolgt mit Hilfe der Schraube (7), nachdem man vorher die Mutter (8) gelockert hat.
➤Bei Brennerstillstand schließt die Luftklappe automatisch, bis zu einem max. Unterdruck im Schornstein
von 0,5 mbar.
4.7 BETRIEBSABLAUF
Wird durch die Kontrollampe am Steuer- und Überwachungsgerät signalisiert (3, Abb. 1, S. 1).
Setzen den Stauscheibe-Halter (1) gegen den Düsenstock (2) und befestige ihn mit der Schraube
(3). Für eventuelle Einstellungen die Schraube (4) lösen und das Elektrodenpaar (5) verstellen.
WICHTIGER HINWEIS
Um Zugang zu den Elektroden zu er-
halten, die im Kapitel “4.2 EMPFOH-
LENE DÜSEN” (S. 6) beschriebene
Anleitung befolgen.
ACHTUNG
D5085
2
4
3
4,5 – 0,5 mm
06 ÷7 mm
DIE ABSTÄNDE MÜSSEN
EINGEHALTEN WERDEN
Abb. 12
1
5
D5029
~12s
Thermostat
Motor
Zündtransformator
Ölventil
Flamme
Störlampe
Störabschaltung
wegen Nichtzündung
C
Normal
~12s 5s
C
