Riello RG3D L Quick start guide

Montage und Bedienungsanleitung
Manuel d’entretien
Installation, use and maintenance instructions
Istruzioni per installazione, uso e manutenzione
2903363 (0) 03/2007
Bruciatore di gasolio
Öl-Gebläsebrenner
Brûleur fioul domestique
Light oil burner
CODICE
CODE
MODELLO - MODELL
MODELE - MODEL
TIPO - TYP
TYPE
3738054 RG2D 380T1
3738058 RG2D TL 380T1
3739454 RG3D 394T1
3739458 RG3D L 394T1
3739754 RG4D 397T1
3739758 RG4D TL 397 T1
I
D
F
GB
Funzionamento bistadio
Zweistufiger Betrieb
Fonctionnement à 2 allures
Two stage operation

3363 1I
INDICE
1. DESCRIZIONE DEL BRUCIATORE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
1.1 Materiale a corredo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
1.2 Accessori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2. DATI TECNICI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.1 Dati tecnici. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.2 Dimensioni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.3 Campo di lavoro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
3. INSTALLAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3.1 Posizione di funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3.2 Fissaggio alla caldaia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3.3 Alimentazione del combustibile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3.4 Impianti idraulici. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3.5 Collegamenti elettrici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4. FUNZIONAMENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

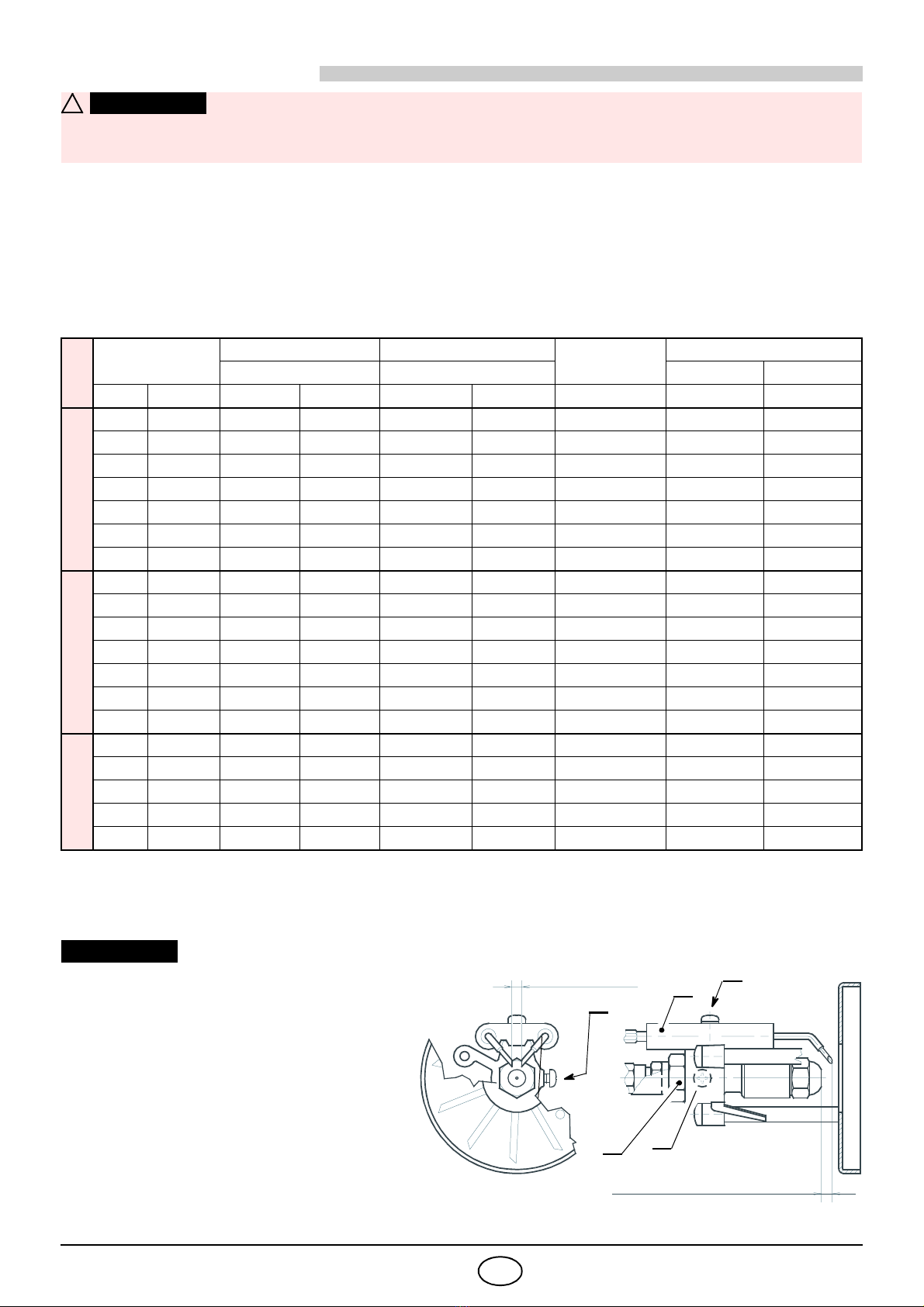

4.1 Regolazione della combustione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.2 Ugelli consigliati. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.3 Regolazione elettrodi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.4 Posizione di manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4.5 Regolazione testa di combustione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

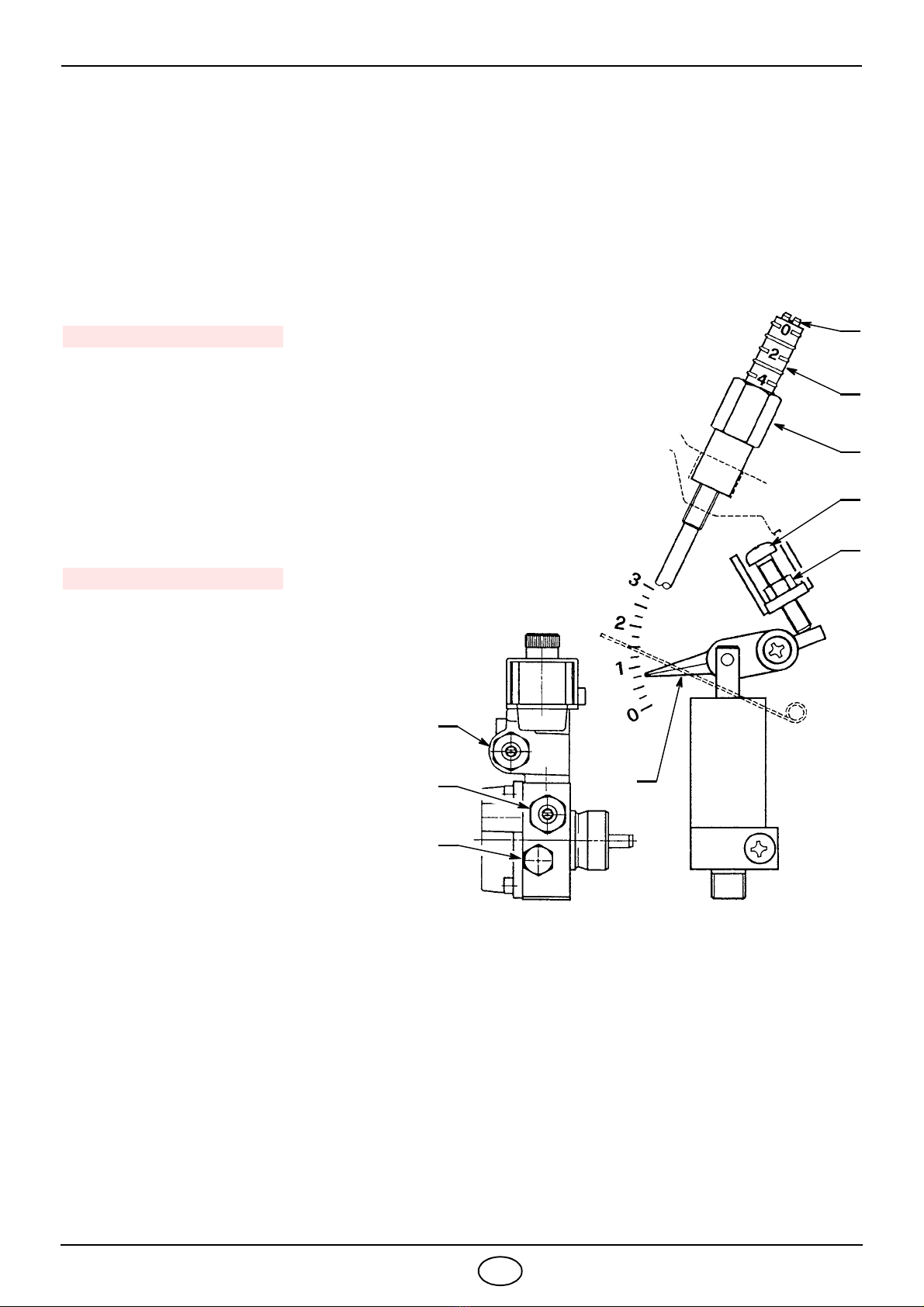

4.6 Regolazione serranda aria e pressione pompa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

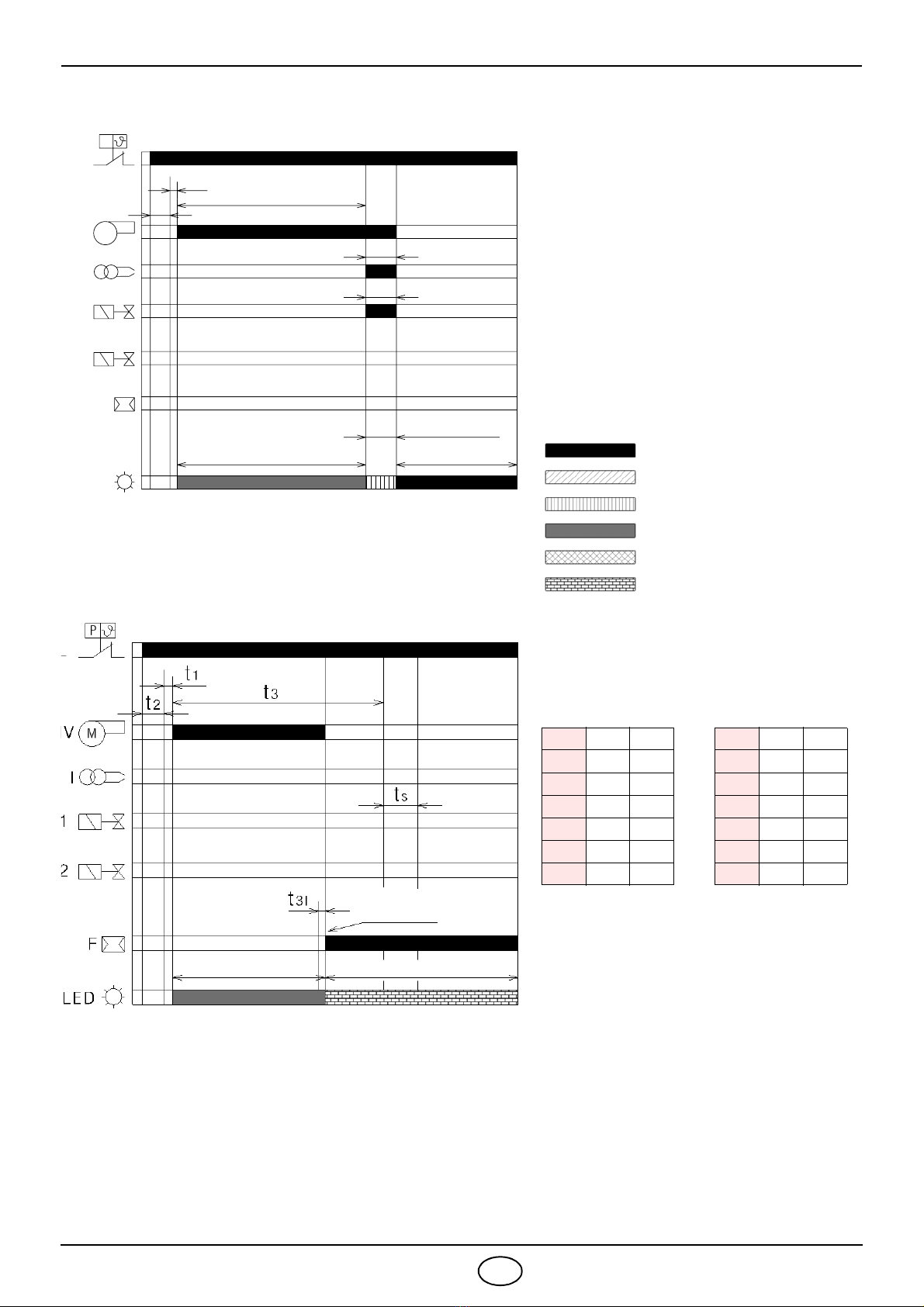

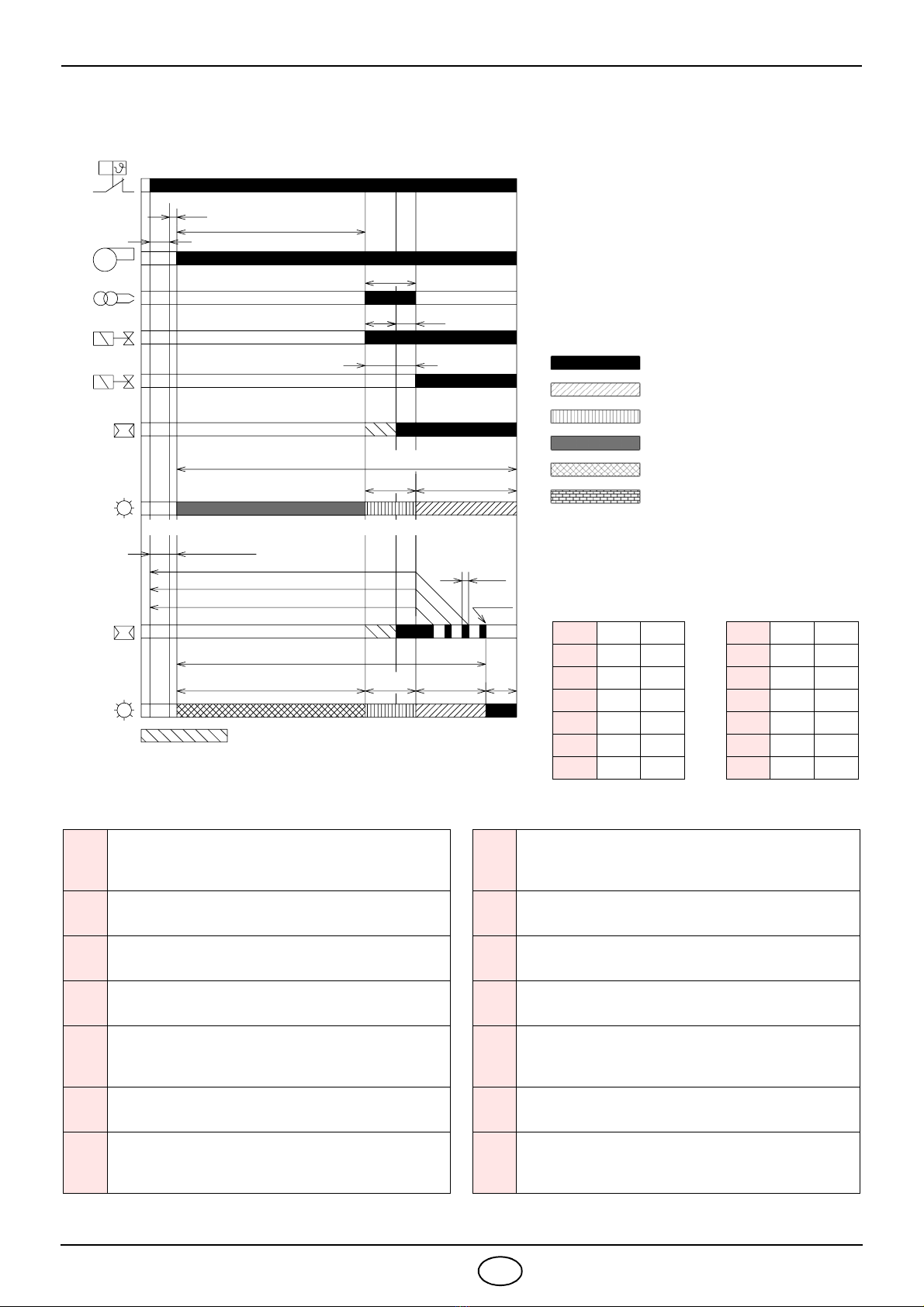

4.7 Programma di funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.7.1 Funzionamento normale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.7.2 Blocco per mancata accensione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4.7.3 Blocco per luce stranea durante la pre-ventilazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4.7.4 Tipologie di blocco e tempi d’intervento in caso di guasto del bruciatore . . . . . . . . . . . . . . . . . . . 12
4.7.5 Sbocco apparecchiatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.7.6 Funzione di riciclo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.7.7 Memorizzazione dei parametri di funzionamento del bruciatore . . . . . . . . . . . . . . . . . . . . . . . . 12
4.8 Funzioni apparecchiatura supplementari programmabili. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.8.1 Funzione di post-ventilazione (t6) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.8.2 Funzione di ventilazione continua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.8.3 Funzione di pre-ventilazione lunga (t7) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.8.4 Procedura di impostazione delle funzioni dal pulsante di sblocco. . . . . . . . . . . . . . . . . . . . . . . 13
5. MANUTENZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

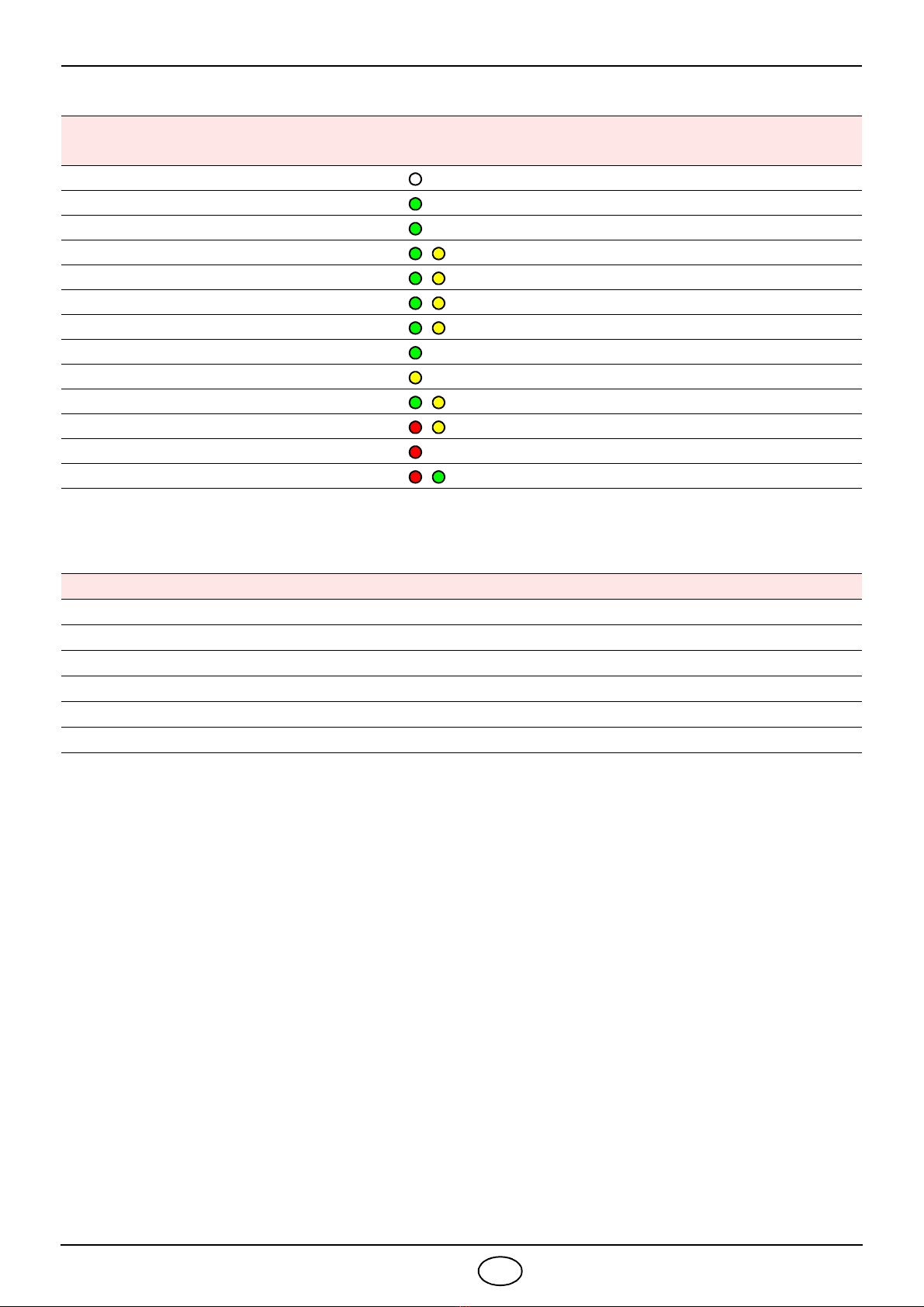

5.1 Diagnostica visiva apparecchiatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
6. ANOMALIE / RIMEDI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
6.1 Difficoltà di avviamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
6.2 Anomalie in funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
7. AVVERTENZE E SICUREZZA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
7.1 Identificazione bruciatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

3363 2I
1. DESCRIZIONE DEL BRUCIATORE
Bruciatore di gasolio con funzionamento bistadio.
1.1 MATERIALE A CORREDO
Flangia con schermo isolante . . . . . . N° 1 Viti e dadi per flangia di fissaggio alla caldaia . . . . N° 4
Vite e dadi per flangia . . . . . . . . . . . . N° 1 Tubi flessibili con nipples . . . . . . . . . . . . . . . . . . . . N° 2
Spina a 4 poli. . . . . . . . . . . . . . . . . . . N° 1 Collegamento sblocco remoto . . . . . . . . . . . . . . . . N° 1
1.2 ACCESSORI
KIT DIAGNOSTICA SOFTWARE
E’ disponibile un kit speciale che identifica la vita del bruciatore mediante collegamento ottico a PC indi-
candone ore di funzionamento, numero e tipologie di blocchi, numero di serie dell’apparecchiatura etc…
Per visualizzare la diagnostica procedere come segue:
³Collegare all’apposita presa dell’apparecchiatura il kit fornito separatamente.
La lettura delle informazioni avviene dopo l’avviamento del programma software compreso nel kit.
KIT SBLOCCO REMOTO
Il bruciatore è corredato di un kit di sblocco remoto (RS)composto da un collegamento al quale si può con-
nettere un pulsante fino ad una distanza massima di 20 metri.
Per l’installazione, togliere il blocchetto di protezione predisposto in fabbrica ed inserire quello fornito a
corredo del bruciatore (vedi schema elettrico a pag. 6).
1– Pompa con variatore di pressione
2– Testa di combustione
3– Apparecchiatura di comando e controllo
4– Pulsante di sblocco con segnalazione di blocco
5– Flangia con schermo isolante
6– Gruppo regolazione serranda aria 2° stadio
³Bruciatore con marcatura CE in conformità alle Direttive CEE: CEM 89/336/CEE, Bassa Tensione 73/23/CEE,
Macchine 98/37/CEE e Rendimento 92/42/CEE.
³CE Reg. N.: 0036 0348/04 (tipo 380T1), 0036 0298/00 (tipo 394T1), 0036 0348/04 (tipo 397T1),
secondo 92/42/CEE.
³Il bruciatore risponde al grado di protezione IP X0D (IP 40) secondo EN 60529.
³Il bruciatore è omologato per funzionamento intermittente secondo la Normativa EN 267.
D4682
7– Gruppo portaugello
8– Rivelatore fiamma
9– Martinetto
10 – Presa a 4 poli
11 – Valvola 2° stadio
12 – Valvola 1° stadio
Fig. 1
1
2
6
8
5
7
10
12
11
9
4
3

3363 3I
2. DATI TECNICI
2.1 DATI TECNICI
2.2 DIMENSIONI
2.3 CAMPO DI LAVORO, (secondo EN 267)
TIPO 380T1 394T1 397T1
Portata - Potenza termica 3,6/4,1 ÷10 kg/h
42/49 ÷118 kW 5,5/7 ÷15 kg/h 65/83 ÷178 kW 9/11 ÷20 kg/h 106/130 ÷237 kW
Combustibile Gasolio, viscosità 4 ÷ 6 mm2/s a 20°C
Alimentazione elettrica Monofase, ~50Hz 230V ±10%
Motore 0,8A assorbiti 2750 g/min.
288 rad/s
1,8A assorbiti
2800 g/min.
294 rad/s
Condensatore 4 µF6,3µF6,3µF
Trasformatore d’accensione Secondario 8 kV – 16 mA
Pompa Pressione: 8 ÷15 bar
Potenza elettrica assorbita 0,18 kW 0,39 kW
D7146
TIPOABCDEE1FGØH
380T1 255 280 230 202 115 180 10 28 95
394T1 300 345 285 228 142 210 12 36 123
397T1 300 345 285 228 142 210 12 36 123
DE - E1 A
B
C
ØH
F
G
189
106
168
140
45°
45°
11
8383
213
160
190
11
9999
127
45°
45°
394T1
397T1
E= Testa corta
E1= Testa lunga
380T1
246 Portata di gasolio – kg/h
40 60 Potenza termica – kW
1,8
1,2
0,6
0
Pressione in camera di
combustione – mbar
8
80
2,4
3,0
10
100 140 120
12 14 16 18 20
20 160 180 200 220 240
380T1
394T1
397T1
D7147

3363 4I
3. INSTALLAZIONE
L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E
NORMATIVE LOCALI.

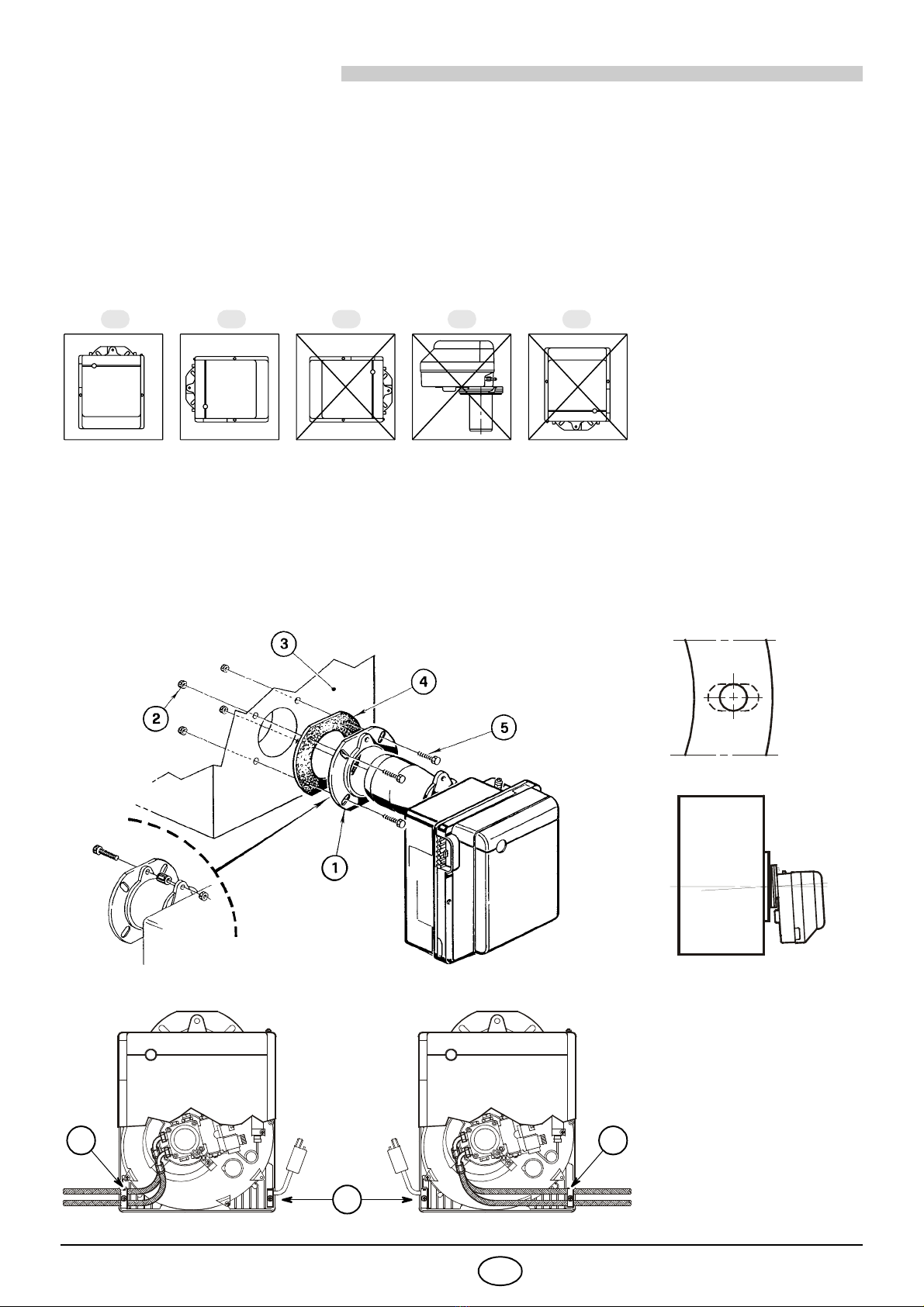

3.1 POSIZIONE DI FUNZIONAMENTO
Il bruciatore è predisposto esclusivamente per il funzionamento nelle posizioni 1e 2.
L’installazione 1è da preferire in quanto è l’unica che consente la manutenzione come descritto di seguito
in questo manuale. L’installazioni 2consente il funzionamento ma non la manutenzione con l’aggancio alla
caldaia.
Ogni altro posizionamento è da ritenersi compromissorio per il buon funzionamento dell’apparecchio.
Le installazioni 3, 4 e 5sono vietate per motivi di sicurezza.
3.2 FISSAGGIO ALLA CALDAIA
Per installare il bruciatore alla caldaia è necessario effettuare le seguenti operazioni:
³Inserire sulla flangia (1) la vite e i due dadi, (vedi fig. 3)
³Allargare, se necessario, i fori dello schermo isolante (4) (vedi fig.4)
³Fissare alla portina della caldaia (3) la flangia (1) mediante le viti (5) e (se necessario) i dadi (2), inter-
ponendo lo schermo isolante (4), (vedi fig. 2).
³Ad installazione avvenuta verificare che il bruciatore sia leggermente inclinato come in fig. 5.
3.3 ALIMENTAZIONE DEL COMBUSTIBILE
D7088
1 2 3 4 5
S7071
Fig. 2
Fig. 3 Fig. 5
D5012
Fig. 4
D5025
Il bruciatore è predisposto per
ricevere i tubi di alimentazione
del gasolio da entrambi i lati.
A seconda che l’uscita dei tu-
bi avvenga a destra o a sini-
stra del bruciatore si dovranno
invertire sia la piastrina di fis-
saggio (1) che il pressacavo
(2), (vedi fig. 6).
2
1 1
Fig. 6
D5345

3363 5I

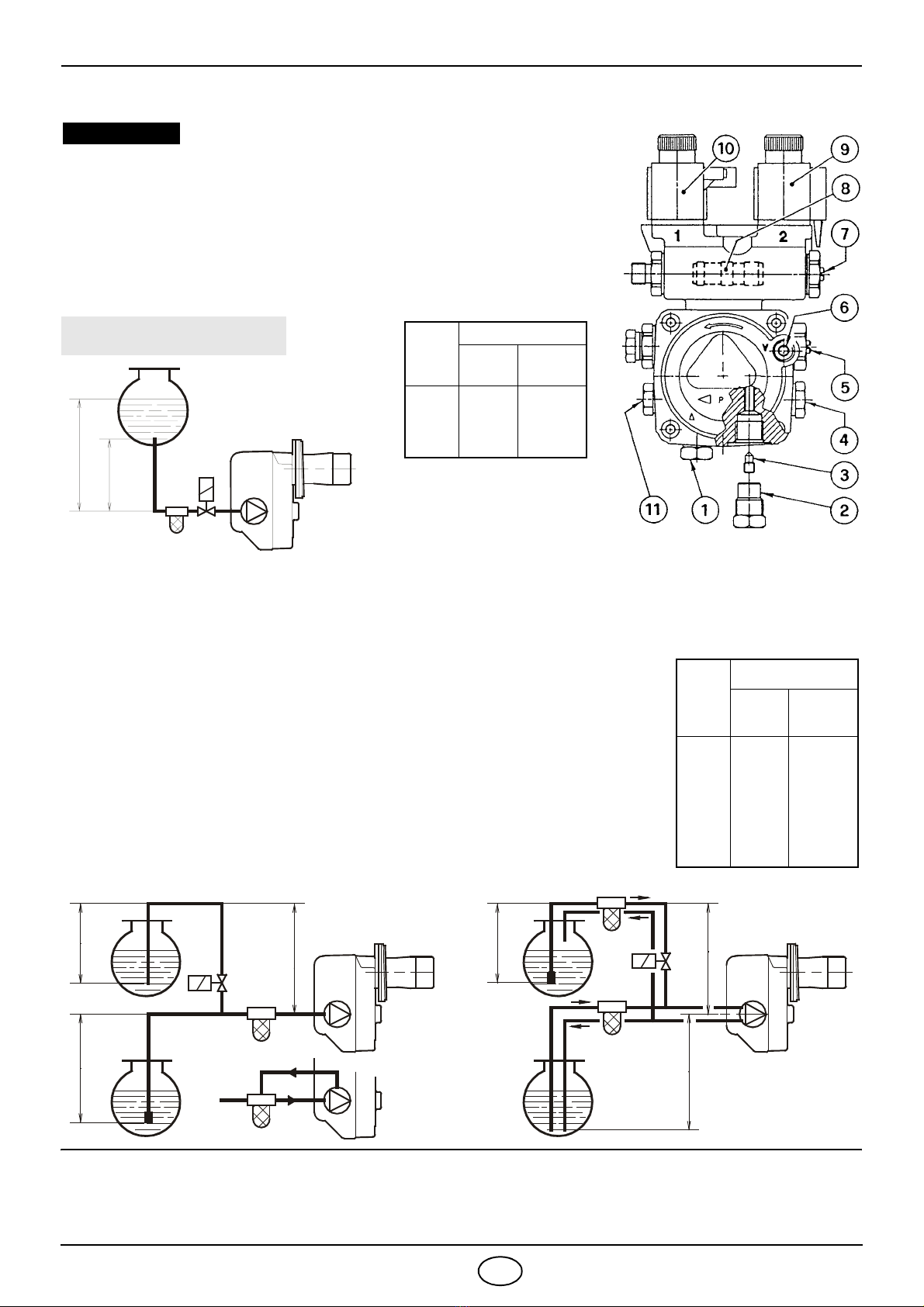

3.4 IMPIANTI IDRAULICI
È necessario installare un filtro sulla linea di alimentazione del combustibile
* SOLO PER L’ITALIA: Dispositivo automatico di intercettazione secondo circolare Ministero dell’interno n° 73 del 29/7/71.
H= dislivello; L= max. lunghezza del tubo di aspirazione; øi= diametro interno del tubo.
INNESCO POMPA
Nell’impianto di fig. 8 è sufficiente
allentare l’attacco del vacuometro (6, fig. 7)
ed attendere la fuoriuscita del combustibile.
Negli impianti di fig. 9 e 10 avviare il bruciatore ed attendere
l’innesco. Se avviene il blocco prima dell’arrivo del combustibile,
attendere almeno 20 secondi, poi ripetere l’operazione.
Non si deve superare la depressione max. di 0,4 bar (30 cm Hg).
Oltre tale valore si ha liberazione di gas dal combustibile. Si raccomanda che le
tubazioni siano a perfetta tenuta.
Negli impianti in depressione (fig. 10) si consiglia di far arrivare la tubazione di ri-
torno alla stessa altezza della tubazione di aspirazione. In questo caso non è ne-
cessaria la valvola di fondo. Se invece la tubazione di ritorno arriva sopra il livello
del combustibile la valvola di fondo è indispensabile. Questa soluzione è meno
sicura della precedente per la possibile mancanza di tenuta della valvola.
1 - Aspirazione
2 - Ritorno
3 -Vite di by-pass
4 - Attacco manometro
5 - Regolatore di
pressione 2°stadio
6 - Attacco vacuometro
7 - Regolatore di pressione 1°stadio
8 - Pistoncino variatore di pressione
9 -Valvola2
°stadio
10 -Valvola1
°stadio
11 - Presa di pressione ausiliaria
H
metri
L metri
øi
8 mm
øi
10 mm
0,5
1
1,5
2
10
20
40
60
20
40
80
100
³Accertarsi, prima di mettere in funzione il bruciatore, che il tubo di
ritorno del combustibile non abbia occlusioni. Una eccessiva con-
tropressione provocherebbe la rottura dell’organo di tenuta della
pompa.
³La pompa è predisposta per funzionamento bitubo.
Per il funzionamento monotubo è necessario svitare il dado di
ritorno (2), togliere la vite di by-pass (3) e quindi riavvitare il dado
(2), (vedi fig. 7).
ATTENZIONE
H
metri
L metri
øi
8 mm
øi
10 mm
0
0,5
1
1,5
2
3
3,5
35
30
25
20
15
8
6
100
100
100
90
70
30
20
S7067
Fig. 7
D5338
H
max.
4
m
*
H
max. 4 m
max. 4 m
H
H
H
D5337
Fig. 9 Fig. 10
**
Fig. 8
IMPIANTO NON AMMESSO
IN GERMANIA

3363 6I

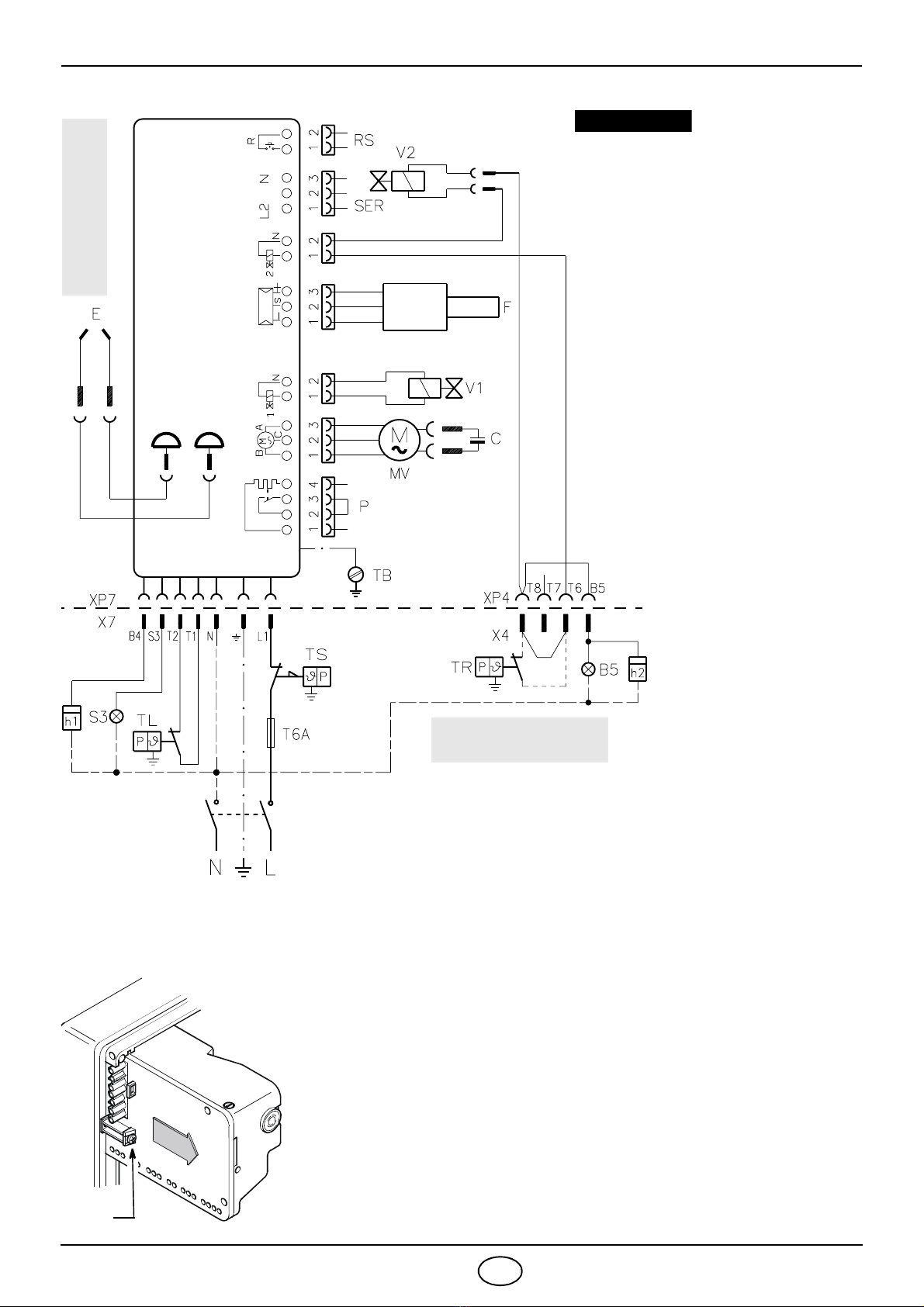

3.5 COLLEGAMENTI ELETTRICI
APPARECCHIATURA, (vedi fig. 11)
Per estrarre l’apparecchiatura dal bruciatore è necessario:
³sconnettere tutti i connettori ad essa collegati, la spina a 7 poli, i cavi di alta
tensione ed il filo di terra (TB);
³svitare la vite (A) e tirare l’apparecchiatura nel senso della freccia.
Per l’installazione dell’apparecchiatura è necessario:
³avvitare la vite (A) con una coppia di serraggio da 1 ÷ 1,2 Nm;
³connettere tutti connettori precedentemente scollegati.
NOTA: I bruciatori sono stati omologati per funzionamento intermittente.
Ciò significa che devono fermarsi almeno 1 volta ogni 24 ore per permettere
all’apparecchiature elettrica di effettuare un controllo della propria efficienza
all’avviamento. Normalmente l’arresto del bruciatore viene assicurato dal ter-
mostato limite (TL) della caldaia. Se così non fosse è necessario applicare in
serie a (TL) un interruttore orario che provveda all’arresto del bruciatore
almeno una volta ogni 24 ore.
AE9275
Fig. 11
A CURA
DELL’INSTALLATORE
APPARECCHIATURA
MO550
D4685
Interruttore
generale
230V ~ 50Hz
³Non scambiare il neutro con la fa-
se, rispettare esattamente lo
schema indicato ed eseguire un
buon collegamento di terra.
³La sezione dei conduttori deve es-
sere di min. 1 mm2.(Salvo diverse
indicazioni di norme e leggi locali).
³I collegamenti elettrici eseguiti
dall’installatore devono rispettare le
norme vigenti nel paese.
*(Vedi “Impianti idraulici” a pag. 5)
Nel caso in cui in alcuni impianti
idraulici vi fosse il dispositivo auto-
matico di intercettazione (230V -
0,5A max.) è necessario collegarlo
ai morsetti N - T2 della spina 7 poli.
ATTENZIONE
ESEGUITO
IN FABBRICA
COLLAUDO
³Verificare l’arresto del bruciatore aprendo i
termostati.
³Verificare il blocco del bruciatore in funzio-
namento oscurando il rivelatore fiamma.
LEGENDA:
B5 – Segnalazione funzio-
namento 2° stadio
(230V ~- 0,1A max.)
C– Condensatore
E– Elettrodo
F– Rivelatore fiamma
h.. – Contaore
(230V ~- 0,1A max.)
MV – Motore
P – Presa ponte
RS – Sblocco remoto
SER– Blocchetto di prote-
zione
S3 – Segnalazione di
blocco a distanza
(230V ~- 0,5A max.)
T6A– Fusibile
TB – Terra bruciatore
TL – Termostato limite
TR – Termostato di
regolazione
TS – Termostato di
sicurezza
V1 – Valvola olio 1° stadio
V2 – Valvola olio 2° stadio
X.. – Spina
XP..–Presa

3363 7I
4. FUNZIONAMENTO
4.1 REGOLAZIONE DELLA COMBUSTIONE
In conformità con la Direttiva Rendimento 92/42/CEE, l’applicazione del bruciatore alla caldaia, la regolazione e
il collaudo, devono essere eseguiti nell’osservanza del manuale d’istruzione della caldaia stessa, compreso il
controllo della concentrazione di CO e CO2nei fumi, della loro temperatura e di quella media dell’acqua della
caldaia. A seconda della portata richiesta dalla caldaia vanno definiti: l’ugello, la pressione della pompa, la rego-
lazione della testa di combustione e la regolazione della serranda dell’aria secondo la tabella seguente.
I valori indicati in tabella sono ottenuti su caldaia CEN (secondo EN267).
Sono riferiti al 12,5% di CO2, al livello del mare e con temperatura ambiente e del gasolio a 20 °C.
4.2 UGELLI CONSIGLIATI
Monarch tipo R; Delavan tipo W - E; Steinen tipo Q; Danfoss tipo S; Satronic tipo S.
4.3 REGOLAZIONE ELETTRODI, (fig. 12)
LE MISURE DEVONO ESSERE RISPETTATE
Appoggiare il gruppo supporto-elica (1) al por-
taspruzzo (2) e bloccare con la vite (3).
Per eventuali aggiustamenti allentare la vite
(4) e spostare il gruppo elettrodi (5).
Per eventuali aggiustamenti allentare la vite
(4) e spostare il gruppo elettrodi (5).
TIPO
Ugello Pressione pompa Portata bruciatore Reg. testa di
combustione
Regolazione serranda
bar kg/h ± 4% 1° stadio 2° stadio
GPH Angolo 1° stadio 2° stadio 1° stadio 2° stadio Tacca Tacca Tacca
380T1
1,00 60° 9 14 3,5 4,3 0 0,2 1,5
1,10 60° 9 14 3,8 4,8 1 0,4 2,1
1,25 60° 9 14 4,3 5,4 2 0,6 2,6
1,50 60° 9 14 5,2 6,5 3 0,8 3,4
1,75 60° 9 14 6,1 7,6 4 1,2 4,8
2,00 60° 9 14 7,0 8,7 5 1,4 5,4
2,25 60° 9 14 7,8 9,8 6 1,6 6,0
394T1
1,50 60° 9 15 5,3 6,8 0 0,2 0,5
1,75 60° 9 15 6,4 8,2 0,5 0,25 1,0
2,00 60° 9 15 7,2 9,3 1,5 0,4 1,1
2,25 60° 9 15 8,2 10,5 2,5 0,5 1,5
2,50 60° 9 15 8,7 11,2 3,5 0,6 2,0
3,00 60° 9 15 10,5 13,5 5,0 0,8 3,0
3,50 60° 9 14 12,5 15,2 6,0 1,0 3,9
397T1
2,50 60° 9 14 8,7 10,8 0 0,2 1,8
3,00 60° 9 14 10,4 13,0 1 0,5 2,7
3,50 60° 9 14 12,2 15,2 2,5 0,8 3,7
4,00 60° 9 14 13,9 17,3 4 1,0 4,5
4,50 60° 9 14 15,6 19,5 6 1,3 6,0
LA PRIMA ACCENSIONE DEVE ESSERE ESEGUITA DA PERSONALE QUALIFICATO E DOTATO DI
STRUMENTAZIONE IDONEA.
!
ATTENZIONE
D5341
(394T1 - 397T1) 6 ÷ 7 mm
4,5 – 0,5 mm
04
5
21
(380T1) 4 ÷ 5 mm
3
Fig. 12
ATTENZIONE

3363 8I
4.4 POSIZIONE DI MANUTENZIONE, (vedi fig. 13 e 14)
L’ACCESSIBILITÀ ALL’UGELLO, ALL’ELICA ED AGLI ELETTRODI PUÒ AVVENIRE IN DUE MODI:
SOLO PER IL TIPO 380T1
³Svitare e togliere il dado di fissaggio alla flangia
ed estrarre il bruciatore dalla caldaia.
³Agganciare il bruciatore alla flangia (1), allenta-
re le viti (3) e togliere il boccaglio (2).
³Sfilare i cavetti (4) dagli elettrodi, allentare la vite
(3, fig. 12, pag. 7) ed estrarre dal gruppo portau-
gello (7) il gruppo supporto elica (5).
³Avvitare l’ugello (6) tenendo il portaugello con
l’ausilio di una chiave.
³Rimontare con procedimento inverso a quanto
sopra descritto.
PER TUTTI I TIPI BRUCIATORI
³Sfilare i cavetti (4) dall’apparecchiatura, il rileva-
tore fiamma (8) e svitare il dado (9) dalla pompa.
³Allentare le viti (10) ed estrarre il gruppo portau-
gello (7) ruotando verso destra.
³Sfilare i cavetti (4) dagli elettrodi, allentare la vi-
te (3, fig. 12, pag. 7) ed estrarre dal gruppo por-
taugello (7) il gruppo supporto elica (5).
³Avvitare l’ugello (6) tenendo il portaugello con
l’ausilio di una chiave.
³Rimontare con procedimento inverso a quanto
sopra descritto.
SERRARE SENZA
PORTARE A BATTUTA
D5684
9
Fig. 15
ATTENZIONE
Al rimontaggio del gruppo portaugello avvitare il
dado (9), come raffigurato in figura 15.
2
5
4
3
6
1
E9315
Fig. 13
E9316
Fig. 14
410
8
95
6
7
7

3363 9I
4.5 REGOLAZIONE TESTA DI COMBUSTIONE, (vedi fig. 16)
La regolazione della testa di combustione varia in base alla portata del bruciatore.
Per effettuare la sua regolazione procedere come segue:
³Ruotare in senso orario o antiorario la vite di regolazione (8) fino a che la tacca incisa sulla staffa di re-
golazione (9) coincide con il piano esterno del gruppo portaugello (5).
Esempio per tipo 394T1
³La staffa di regolazione (9) è tarata a tacca 2,5; questo significa che il bruciatore è regolato per una por-
tata di 9,8 Kg/h con la pressione della pompa a 14 bar e con l’utilizzo di un ugello da 2,25 GPH, come
viene indicato nella tabella di riferimento.
4.6 REGOLAZIONE SERRANDA ARIA E PRESSIONE POMPA
S7915
5
2
3
4
6
1
7
9
8
Fig. 16
Fig. 17
REGOLAZIONE SERRANDA ARIA, (fig. 16)
Allentare il dado (1), agire sulla vite (2) e portare l’indice (3) sulla posi-
zione desiderata.
Quindi bloccare il dado (1).
REGOLAZIONE PRESSIONE POMPA, (fig. 17)
La pompa viene tarata in fabbrica a 9 bar.
Se necessario, ritarare la pressione agendo sulla vite (7).
Il manometro per il controllo della pressione va montato al posto del
tappo (8).
REGOLAZIONE 1° STADIO
REGOLAZIONE SERRANDA ARIA, (fig. 16)
Allentare il dado (4), agire sulla vite (5) fino a
portare l’indice (6) sulla posizione desiderata.
Quindi bloccare il dado (4).
All’arresto del bruciatore la serranda dell’aria
si chiude automaticamente, fino ad una
depressione max. al camino di 0,5 mbar.
REGOLAZIONE PRESSIONE POMPA, (fig. 17)
La pompa viene tarata in fabbrica a 14 bar.
Se necessario, ritarare la pressione agendo
sulla vite (9).
Il manometro per il controllo della pressione
va montato al posto del tappo (8).
REGOLAZIONE 2° STADIO

3363 10 I
4.7 PROGRAMMA DI FUNZIONAMENTO
4.7.1 FUNZIONAMENTO NORMALE
t 2
t 1
t 3
t 4i
t s t 5i
t 4l
T
L
MV
I
V
1
F
LED
F
LED
P
M
.
V
2
t 5
D7888
LEGENDA
F– Rilevatore fiamma
I– Trasformatore di accensione
LED – Segnalazione stato di funzionamento da
pulsante di sblocco
MV – Motore ventilatore
TL – Termostato limite
V1 – Valvola olio di 1° stadio
V2 – Valvola olio di 2° stadio
t1
Tempo di attesa di un segnale d’ingresso all’apparec-
chiatura: tempo di reazione, l’apparecchiatura rimane
ferma per il tempo t1.
t4I
Perdita fiamma in funzionamento:
tempo di reazione massimo di caduta valvola olio, dopo
3 tentativi di riciclo segue un blocco.
t1I Presenza di luce estranea prima della richiesta calore:
se la presenza di luce dura il tempo t1l segue un blocco. t4i Tempo di accensione trasformatore: tempo totale di accensione: ts +t5i.
t2 Tempo di attesa dopo una richiesta di calore:
l’apparecchiatura rimane ferma per il tempo t2.t5 Tempo di ritardo tra 1° e 2°stadio: tempo di apertura val- vola di 2° stadio dopo apertura valvola di 1° stadio.
t2I Presenza di luce estranea durante il tempo di attesa:
se la presenza di luce dura il tempo t2l segue un blocco. t5i Tempo di post-accensione trasformatore: tempo supplementare di accensione dopo ts.
t3 Tempo di pre-ventilazione:
partenza del motore ventilatore. t6
Tempo di post-ventilazione:
tempo di ventilazione supplementare all’apertura del ter-
mostato limite (TL) di richiesta calore.
t3I Presenza di luce estranea durante la pre-ventilazione:
blocco immediato. t6I Presenza di luce estranea durante la post-ventilazione: se la presenza di luce dura il tempo t6l segue un blocco.
ts
Tempo di sicurezza:
se alla fine del tempo ts non c’e’ presenza di fiamma
segue un blocco.
t7 Tempo di pre-ventilazione lunga:
tempo di pre-ventilazione superiore a t3.
D7877
Non richiesta la presenza di segnale
Giallo
Verde
Giallo
MV = fermo
Perdita di fiamma durante il funzionamento (Riciclo max 3 tentativi)
Giallo
Verde
Giallo Giallo
Rosso
TEMPI DI FUNZIONAMENTO
Il tempo è espresso in secondi
t1 max 1 t4I max 1
t1I max 30 t4i -8
t2 -3 t5 -8
t2l -30 t5i -3
t3 -15 t6 max 360
t3I max 1 t6I max 30
ts -5 t7 -120
Blocco
Rosso
Verde + Giallo a lampeggio lento
Verde + Giallo a lampeggio veloce
Verde
Verde + Giallo a lampeggio medio
Rosso + giallo a lampeggio veloce
Verde

3363 11 I
4.7.2 BLOCCO PER MANCATA ACCENSIONE
t 2
t 1
t 3
t 4i
t s
TL
MV
I
V1
F
LED
P
M
V2
LEGENDA
F– Rilevatore fiamma
I– Trasformatore di accensione
LED – Segnalazione stato di funzionamento da
pulsante di sblocco
MV – Motore ventilatore
TL – Termostato limite
V1 – Valvola olio di 1° stadio
V2 – Valvola olio di 2° stadio
4.7.3 BLOCCO PER LUCE ESTRANEA DURANTE LA
PRE-VENTILAZIONE
D7878
Verde Rosso
Verde+Giallo
Rosso
Blocco
Verde
D7879
TEMPI DI FUNZIONAMENTO
Il tempo è espresso in secondi
t1 max 1 t4I max 1
t1I max 30 t4i -8
t2 -3 t5 -8
t2l -30 t5i -3
t3 -15 t6 max 360
t3I max 1 t6I max 30
ts -5 t7 -120
Rosso
Verde + Giallo a lampeggio lento
Verde + Giallo a lampeggio veloce
Verde
Verde + Giallo a lampeggio medio
Rosso + giallo a lampeggio veloce
D7888

3363 12 I
CODICE COLORE LED DEL PULSANTE DI SBLOCCO APPARECCHIATURA
(*) solo per applicazioni predisposte.
4.7.4 TIPOLOGIE DI BLOCCO E TEMPI D’INTERVENTO IN CASO DI GUASTO DEL BRUCIATORE
(*) solo per applicazioni predisposte.
4.7.5 SBLOCCO APPARECCHIATURA
Per effettuare lo sblocco dell’apparecchiatura procedere come segue:
³Premere il pulsante di sblocco per un tempo compreso tra 1 e 2 secondi. Nel caso in cui il bruciatore non
riparta è necessario verificare la chiusura del termostato limite (TL).
³Nel caso in cui il pulsante di sblocco dell’apparecchiatura continui a lampeggiare segnalando la cau-
sa di guasto (LED ROSSO), è necessario ripremere il pulsante per non più di 2 secondi.
Attenzione:
Se si preme il pulsante di sblocco per un tempo maggiore di 2 secondi, l’apparecchiatura entra nella dia-
gnostica visiva e il led di segnalazione comincia a lampeggiare (vedi DIAGNOSTICA VISIVA APPAREC-
CHIATURA pagina 15).
4.7.6 FUNZIONE DI RICICLO
L’apparecchiatura permette il riciclo, ossia la ripetizione completa del programma di avviamento, per un massi-
mo di 3 tentativi nel caso in cui la fiamma si spegne in funzionamento.
Un’ulteriore sparizione di fiamma (4avolta) determina il blocco del bruciatore. Se durante il riciclo vi è una nuova
richiesta di calore, alla commutazione del termostato limite (TL) vengono ripristinati i 3 tentativi.
4.7.7 MEMORIZZAZIONE DEI PARAMETRI DI FUNZIONAMENTO DEL BRUCIATORE
L’apparecchiatura permette la memorizzazione, anche in assenza di alimentazione elettrica, del numero di bloc-
chi avvenuti , il tipo di blocco avvenuto (solo l’ultimo) e del tempo di funzionamento dell’apertura della valvola
olio. In questo modo e’ possibile stabilire quanto combustibile e’ stato consumato durante il funzionamento.
Per la visualizzazione di questi parametri è necessario collegare il kit di diagnostica software, come descritto al
paragrafo (1.2) di pagina 2.
Stato di funzionamento Codici colore LED Velocità
lampeggio
ON OFF
Secondi
Attesa Led spento
Pre-ventilazione Verde
Pre-ventilazione lunga Verde
Accensione trasformatore Verde + Giallo lampeggiante Veloce 0,3 0,3
Fiamma regolare Verde + Giallo lampeggiante Lento 0.3 2
Post-ventilazione Verde + Giallo
Riciclo Verde + Giallo lampeggiante Medio 2 1
Ventilazione continua (*)Verde
Luce estranea durante l’attesa Giallo lampeggiante Veloce 0,3 0,3
Luce estranea durante post o ventilazione continua (*)Verde + Giallo lampeggiante Veloce 0,3 0,3
Luce estranea in blocco Rosso + Giallo lampeggiante Veloce 0,3 0,3
Blocco Rosso
Blocco con ventilazione continua (*)Rosso + Verde
DESCRIZIONE TIPOLOGIE DI GUASTO BLOCCO
Presenza di luce estranea all’avviamento o allo spegnimento del bruciatore Dopo max. 30 secondi
Presenza di luce estranea durante il tempo di attesa Dopo max. 30 secondi
Presenza di luce estranea durante la pre-ventilazione Entro 1 secondo
Presenza di luce estranea durante la post-ventilazione o la ventilazione continua (*) Dopo max. 30 secondi
Sparizione della fiamma in funzionamento Dopo 3 ricicli
Non viene rilevata fiamma dopo il tempo di sicurezza Immediato

3363 13 I
4.8 FUNZIONI APPARECCHIATURA SUPPLEMENTARI PROGRAMMABILI
4.8.1 FUNZIONE DI POST-VENTILAZIONE (t6)
La post-ventilazione è una funzione che mantiene la ventilazione dell’aria anche dopo lo spegnimento del
bruciatore. Lo spegnimento del bruciatore avviene all’apertura del termostato limite (TL) con la conseguente
interruzione dell’apporto di combustibile delle valvole. Per utilizzare questa funzione è necessario agire sul
pulsante di sblocco quando il termostato limite (TL) non è commutato (bruciatore spento).
Il tempo di post-ventilazione può essere impostato per un massimo di 6 minuti, procedendo come segue:
³Premere il pulsante di sbocco per 5 secondi almeno, finchè il led di segnalazione diventa rosso.
³Impostare il tempo desiderato premendo il pulsante più volte: 1 volta = 1 minuto di post-ventilazione.
³Dopo 5 secondi l’apparecchiatura segnalerà automaticamente i minuti impostati tramite i lampeggi del led
rosso: 1 lampeggio = 1 minuto di post-ventilazione.
Per resettare tale funzione è sufficiente premere il pulsante per 5 secondi finchè il led di segnalazione diventa rosso
e rilasciarlo senza eseguire nessuna operazione, poi attendere almeno 20 secondi per far ripartire il bruciatore.
Se durante la post-ventilazione vi è una nuova richiesta di calore, alla commutazione del termostato limite (TL)
il tempo di post-ventilazione si interrompe e inizia un nuovo ciclo di funzionamento del bruciatore.
Se durante la post-ventilazione si è in presenza di luce estranea, vi è il blocco del bruciatore dopo 30 secondi.
L’apparecchiatura esce dalla fabbrica con la seguente impostazione: 0 minuti = no post-ventilazione.
4.8.2 FUNZIONE DI VENTILAZIONE CONTINUA, (solo per applicazioni predisposte)
La ventilazione continua è una funzione che mantiene la ventilazione dell’aria indipendentemente dalla richiesta di
accensione del bruciatore. Dal momento in cui viene impostata, il motore rimane in funzionamento sia quando il ter-
mostato limite (TL) non è commutato (bruciatore spento), sia quando il bruciatore è in blocco.
Solo alla commutazione del termostato limite (TL) vi è la fermata del motore per il tempo di attesa di 4 secondi
(posizione di attesa = t2 + t1).
La funzione è impostabile da pulsante di sblocco, quando il termostato limite (TL) non è commutato (bru-
ciatore spento), seguendo la procedura del paragrafo 4.8.1 funzione di post-ventilazione premendo il pul-
sante 7 volte = ventilazione continua.
Per resettare tale funzione è sufficiente premere il pulsante per 5 secondi finchè il led di segnalazione diventa rosso
e rilasciarlo senza eseguire nessuna operazione, poi attendere almeno 20 secondi per far ripartire il bruciatore.
Se alla commutazione del termostato limite (TL) si è in presenza di luce estranea vi è l’arresto del motore per
tutta la durata della presenza di luce estranea seguito dal blocco.
L’apparecchiatura esce dalla fabbrica con la seguente impostazione: 0 minuti = no ventilazione continua.
4.8.3 FUNZIONE DI PRE-VENTILAZIONE LUNGA (t7)
La pre-ventilazione lunga permette di allungare la ventilazione dell’aria dalla commutazione del termostato
limite (TL) all’accensione della fiamma fino a 2 minuti. La funzione è impostabile da pulsante di sblocco,
quando il termostato limite (TL) non è commutato (bruciatore spento), seguendo la procedura del paragra-
fo 4.8.1 funzione di post-ventilazione premendo il pulsante 8 volte = pre-ventilazione lunga.
Per resettare tale funzione è sufficiente premere il pulsante per 5 secondi finchè il led di segnalazione diventa ros-
so e rilasciarlo senza eseguire nessuna operazione, poi attendere almeno 20 secondi per far ripartire il bruciatore.
L’apparecchiatura esce dalla fabbrica con la seguente impostazione: 0 minuti = no pre-ventilazione lunga.
4.8.4 PROCEDURA DI IMPOSTAZIONE DELLE FUNZIONI DA PULSANTE DI SBLOCCO
Funzione
apparecchiatura
Azioni sul pulsante
di sblocco
Stato di possibile utilizzo
del pulsante di sblocco
Sblocco 1 ÷ 2 secondi Dopo blocco dell’apparecchiatura
Diagnostica visiva delle cause
di blocco (5.1) 3 secondi Dopo blocco dell’apparecchiatura
Post-ventilazione (4.8.1) 5 secondi poi premere
1 volta = 1 minuto
A termostato limite (TL) non commu-
tato (bruciatore spento)
Ventilazione continua (4.8.2)
(solo per applicazioni predisposte)
5 secondi poi premere
7 volte = ventilazione continua
A termostato limite (TL) non commu-
tato (bruciatore spento)
Pre-ventilazione lunga (4.8.3) 5 secondi poi premere
8 volte = pre-ventilazione lunga
A termostato limite (TL) non commu-
tato (bruciatore spento)
Reset delle funzioni impostate 5 secondi A termostato limite (TL) non commu-
tato (bruciatore spento)
Reset parametri di funzionamento 5 secondi A termostato limite (TL) commutato
durante la preventilazione

3363 14 I
5. MANUTENZIONE
Prima di effettuare qualsiasi operazione di pulizia o controllo, togliere l’alimentazione elettrica al brucia-
tore agendo sull’interruttore generale dell’impianto e chiudere la valvola di intercettazione del gasolio.
Il bruciatore richiede una manutenzione periodica, che deve essere eseguita da personale abilitato e in con-
formità alle leggi e normative locali.
La periodica manutenzione è essenziale per un buon funzionamento del bruciatore; evita in questo modo
consumi inutili di combustibile e riduce le emissioni inquinanti nell’ambiente.
LE OPERAZIONI BASILARI DA EFFETTUARE SONO LE SEGUENTI:
³Verificare che non ci siano occlusioni o strozzature nei tubi di alimentazione e ritorno del combustibile,
nelle zone di aspirazione aria e nei condotti di evacuazione dei prodotti della combustione.
³Verificare il corretto posizionamento della testa di combustione e del suo fissaggio alla caldaia.
³Effettuare la pulizia della testa di combustione nella zona di uscita del combustibile.
³Effettuare la pulizia del filtro di linea di aspirazione del combustibile e del filtro della pompa.
³Verificare la corretta esecuzione dei collegamenti elettrici del bruciatore.
³Effettuare la pulizia del rilevatore fiamma.
³Rilevare il corretto consumo di combustibile.
³Verificare la corretta regolazione della testa di combustione (fig. 16 pag. 9) e della serranda aria (fig. 16
pag. 9).
³Sostituire l’ugello se necessario (fig. 13 pag. 9) e verificare il corretto posizionamento degli elettrodi (fig.
12, pag. 7).
³Effettuare la pulizia della girante.
Lasciare funzionare il bruciatore a pieno regime per circa dieci minuti, tarando correttamente tutti gli elementi
indicati nel presente manuale.
Quindi effettuare un’analisi della combustione verificando:
- Indice di fumosità (Bacharach);
- Percentuale di CO2(%);
- Contenuto di CO (ppm);
- Contenuto NOx (ppm);
- Temperatura dei fumi al camino.

3363 15 I
5.1 DIAGNOSTICA VISIVA APPARECCHIATURA
L’apparecchiatura in dotazione ha una funzione diagnostica attraverso la quale è possibile individuare le
eventuali cause di mal funzionamento (segnalazione: LED ROSSO).
Per utilizzare tale funzione, è necessario premere il pulsante di sblocco per almeno 3 secondi dall’istante di
messa in sicurezza (blocco).
L’apparecchiatura genera una sequenza di impulsi che si ripete ad intervalli costanti di 2 secondi.
La sequenza degli impulsi emessi dall’apparecchiatura identifica le possibili tipologie di guasto che vengono
elencate nella seguente tabella.
Per resettare l’apparecchiatura dopo la visualizzazione della diagnostica visiva è
necessario premere il pulsante di sblocco.
SEGNALE CAUSA PROBABILE
2 lampeggi
Non viene rilevato un segnale stabile di fiamma alla fine del tempo di sicurezza:
– rilevatore fiamma difettoso o sporco;
– valvola dell'olio difettosa o sporca;
– guasto al trasformatore di accensione;
– bruciatore mal regolato.
4 lampeggi
Luce presente in camera prima dell’accensione e allo spegnimento del bruciatore:
– presenza di luce estranea prima o dopo la commutazione del termostato limite;
– presenza di luce estranea durante la pre-ventilazione;
– presenza di luce estranea durante la post-ventilazione.
7 lampeggi
Perdita della fiamma durante il funzionamento:
– bruciatore mal regolato;
– valvola dell'olio difettosa o sporca;
– rilevatore fiamma difettoso o sporco.
8 lampeggi
Verifica e controllo del riscaldatore dell'olio (se presente):
– riscaldatore o termostato di controllo difettoso.
2sLampeggi Lampeggi
LED ROSSO acceso
premere sblocco per 3s
Intervallo
ATTENZIONE

3363 16 I
6. ANOMALIE / RIMEDI
Si elencano alcune cause e i possibili rimedi a una serie di anomalie che potrebbero verificarsi e portare ad un
mancato o non regolare funzionamento del bruciatore.
Un’anomalia, nel funzionamento nella maggior parte dei casi, porta alla accensione della segnalazione all’inter-
no del pulsante di sblocco dell’apparecchiatura di comando e controllo (4, fig. 1, pag. 2).
All’accendersi di questo segnale, il bruciatore potrà funzionare nuovamente solo dopo aver premuto a fondo il
pulsante di sblocco; fatto ciò, se avviene un’accensione regolare, si può imputare l’arresto ad una anomalia
transitoria e non pericolosa. Al contrario, se il blocco persiste si dovrà ricercare la causa dell’anomalia e attuare
i rimedi illustrati nella tabella seguente.
6.1 DIFFICOLTÀ DI AVVIAMENTO
6.2 ANOMALIE IN FUNZIONAMENTO
ANOMALIE POSSIBILE CAUSA RIMEDIO
Il bruciatore non par-
te alla chiusura del
termostato limite.
Manca l’alimentazione elettrica.
Verificare presenza tensione ai morsetti
L1 – N della spina 7 poli.
Verificare lo stato dei fusibili.
Verificare che il termostato di sicurezza
non sia in blocco.
Termostati di consenso guasti. Provvedere ad una loro sostituzione.
Le connessioni dell’apparecchiatura
elettronica non sono correttamente
inserite.
Controllare e connettere a fondo tutte le
prese.
Il bruciatore va in
blocco prima o
durante la preven-
tilazione.
Il rilevatore fiamma vede luce estra-
nea. Eliminare la fonte di luce.
Il bruciatore esegue
normalmente il ciclo
di preventilazione ed
accensione e si bloc-
ca dopo circa 5s.
Il rilevatore fiamma è sporco. Provvedere a una sua pulizia.
Il rilevatore fiamma è difettoso. Provvedere a una sua sostituzione.
La fiamma si stacca o non si forma.
Controllare la pressione e la portata del
combustibile.
Controllare la portata dell’aria.
Cambiare ugello.
Verificare la bobina dell’elettrovalvola.
Avviamento del bru-
ciatore con ritardo di
accensione.
Gli elettrodi di accensione sono mal
posizionati.
Provvedere a una corretta regolazione
secondo quanto indicato in questo ma-
nuale.
Portata dell’aria troppo elevata. Regolare la portata dell’aria secondo
quanto indicato in questo manuale.
Ugello sporco o deteriorato. Provvedere a una sua sostituzione.
Il bruciatore va in
blocco in funziona-
mento.
Sparizione fiamma per 4 volte.
Provvedere alla pulizia o la sostituzione
del rilevatore fiamma.
Provvedere alla sostituzione dell’ugello
sporco o deteriorato.
Mancato spegnimento.
Verificare l’efficienza del rilevatore
fiamma.
Verificare l’efficenza del pistoncino del
regolatore di pressione.
Verificare l’efficenza della valvola di inter-
cettazione della pompa.

3363 17 I
7. AVVERTENZE E SICUREZZA
Al fine di garantire una combustione col minimo tasso di emissioni inquinanti, le dimensioni ed il tipo di ca-
mera di combustione del generatore di calore, devono corrispondere a valori ben definiti.
È pertanto consigliato consultare il Servizio Tecnico di Assistenza prima di scegliere questo tipo di brucia-
tore per l’abbinamento con una caldaia. Il personale abilitato è quello avente i requisiti tecnico professionali
indicati dalla legge 5 marzo 1990 n° 46.
L’organizzazione commerciale dispone di una capillare rete di agenzie e servizi tecnici il cui personale par-
tecipa periodicamente a corsi di istruzione e aggiornamento presso il Centro di Formazione aziendale.
Questo bruciatore deve essere destinato solamente all’uso per il quale è stato espressamente realizzato.
È esclusa qualsiasi responsabilità contrattuale ed extracontrattuale del costruttore per danni causati a per-
sone, animali o cose, da errori d’installazione, di regolazione, di manutenzione e da usi impropri.
7.1 IDENTIFICAZIONE BRUCIATORE
La Targhetta d’identificazione di prodotto riporta il numero di matricola, il modello e i principali dati tecnico-
prestazionali. La manomissione, l'asportazione, la mancanza della Targhetta d’identificazione non permette
la sicura identificazione del prodotto e rende difficoltosa e/o pericolosa qualsiasi operazione di installazione
e di manutenzione.
7.2 REGOLE FONDAMENTALI DI SICUREZZA
³È vietato l’uso dell’apparecchio da parte di bambini o persone inesperte.
³È assolutamente vietato tappare con stracci, carte od altro le griglie di aspirazione o di dissipazione e
l'apertura di aerazione del locale dov'è installato l'apparecchio.
³È vietato qualsiasi tentativo di riparazione dell’apparecchio da parte di personale non autorizzato.
³È pericoloso tirare o torcere i cavi elettrici.
³È vietata qualsiasi operazione di pulizia prima di avere scollegato l’apparecchio dalla rete di alimentazio-
ne elettrica.
³Non effettuare pulizie del bruciatore né di sue parti con sostanze facilmente infiammabili (es. benzina,
alcool, ecc.). La pulizia della mantellatura deve essere fatta solamente con acqua saponata.
³Non appoggiare oggetti sul bruciatore.
³Non tappare o ridurre dimensionalmente le aperture di aerazione del locale dov’è installato il generatore.
³Non lasciare contenitori e sostanze infiammabili nel locale dov’è installato l’apparecchio.

3363 1D
INHALT
1. BESCHREIBUNG DES BRENNERS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
1.1 Mitgeliefertes Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
1.2 Zubehörteile. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2. TECHNISCHE DATEN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.1 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.2 Abmessungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.3 Betriebsbereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
3. INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3.1 Betriebsposition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3.2 Brennermontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3.3 Brennstoffversorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3.4 Ölversorgungsanlage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3.5 Elektrisches Verdrahtungsschema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4. BETRIEB. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.1 Einstellung der Brennerleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.2 Empfohlene Düsen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.3 Regelung der Elektroden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.4 Wartungsposition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4.5 Brennerkopfeinstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
4.6 Einstellung der Luftklappe und des Pumpendrucks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
4.7 Betriebsprogramm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.7.1 Normalbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.7.2 Störabschaltung wegen nicht erfolgter Zündung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4.7.3 Störabschaltung wegen Fremdlicht während Vorbelüftung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4.7.4 Abschaltungstypiken und Eingriffszeiten im Fall eines Defekts des Brenners. . . . . . . . . . . . . . 12
4.7.5 Entstörung des Steuergeräts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.7.6 Wiederanlauffunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.7.7 Speicherung der Brennerbetriebsparameter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.8 Programmierbare Zusatzfunktionen des Steuergeräts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.8.1 Nachbelüftungsfunktion (t6) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.8.2 Dauerbelüftungsfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.8.3 Lange Vorbelüftungsfunktion (t7) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.8.4 Verfahren zur Einstellung der Funktionen über Entstörungstaste . . . . . . . . . . . . . . . . . . . . . . . 13
5. WARTUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
5.1 Visuelle Diagnostik des Steuergeräts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
6. STÖRUNGEN / ABHILFE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
6.1 Anfahrschwierigkeiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
6.2 Betriebsstörungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
7. HINWEISE UND SICHERHEIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
7.1 Kennzeichnung des Brenners . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
7.2 Grundlegende Sicherheitsregeln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
