Rm C gp3-1 User manual

Urządzenia dla restauracji i stołówek / Equipment for restaurants and communities / Appareil pour restaurants et

communauté / Sküchengeräte für Restaurants und Grossbetriebe / Aparatos para restaurantes y comunidades

Instrukcja obsługi / Operating Instructions / Notice d'Utilisation

Betriebsanleitung / Instrucciones de Uso

OBIERACZKA DO CZOSNKU/ GARLIC PEELER / ÉPLUCHEUSES AIL / KNOBLAUKSCHAELER / PELA AJO

Modele / Models / Modèles / Modele / Modelos

C/E GP3-1, C/E GP3, C/E GP3T, C/E GP8

PGA15-001N rev 00-14-02-18

S/N

POLSKI (PL)

Tłumaczenie z włoskiej instrukcji obsługi

ENGLISH (EN)

Translation from the italian operating instruction

FRANÇAIS (FR)

Traduction de la version Italienne de la notice d'utilisation

DEUTSCH (DE)

Übersetzung aus der italienischen Bedienungsanleitung

ESPAÑOL (ES)

Traducción de las instrucciones de uso en italiano.

PGA15-001N - rev. 00-14-02-18

GRATULACJE! / CONGRATULATIONS! / FELIC TATIONS! / KOMPLIMENT ! / FELICITACIONES!

ZAKUPU URZĄDZENIA / YOU HAVE CHOSEN A MACHINE / VOUS AVEZ CHOISI UNE MACHINE / IHRE WAHL FIEL AUF EINE MASCHINE VON / HAN ELEGIDO UNA MAQUINA

OD 1945 ROKU FIRMA OFERUJE NAJWYŻSZE STANDARDY JAKOŚCI, NAJLEPSZE MATERIAŁY, ICH DOSKONAŁĄ OBRÓBKĘ, NIEZAWODNE URZĄDZENIA ORAZ MAKSYMALNĄ

WYDAJNOŚĆ PRZERABIANEGO PRODUKTU SPOŻYWCZEGO.

SINCE 1945 THE MANUFACTURERS HAVE BEEN OFFERING THE HIGHEST QUALITY STANDARDS, THE BEST MATERIALS, THE MOST ACCURATE MACHINING,

THE MOST TRUSTWORTHY APPARATUSES AND MAXIMUM YIELD FOR THE FOOD PRODUCT BEING PROCESSED.

DEPUIS 1945, NOTRE ENTREPRISE OFFRE LES STANDARDS DE QUALITE LES PLUS ELEVES, LES MATERIAUX LES MEILLEURS, LES METHODES DE FABRICATION

LES PLUS PERFECTIONNEES, LES APPAREILS LES PLUS FIABLES ET LE MEILLEUR RENDEMENT DU PRODUIT ALIMENTAIRE TRAITE.

SEIT 1945 BIETET DAS UNTERNEHMEN HÖCHSTEN QUALITÄTSSTANDARD, BESTE MATERIALIEN, SORGFÄLTIGSTE AUSARBEITUNG, ZUVERLÄSSIGSTE GERÄTE

UND MAXIMALE ERGIEBIGKEIT DER VERARBEITETEN LEBENSMITTEL.

DESDE 1945 LA EMPRESA OFRECE LOS MAS ELEVADOS ESTANDARES DE CALIDAD, LOS MEJORES MATERIALES, LAS ELABORACIONES MAS CUIDADOSAS, LOS APARATOS

MAS FIABLES Y EL MAXIMO RENDIMIENTO DEL PRODUCTO ALIMENTICIO TRATADO.

-URZĄDZENIA DO RESTAURACJI I STOŁÓWEK / EQUIPMENT FOR RESTAURANTS AND COMMUNITIES / APPAREILS POUR RESTAURANTS ET COMMUNAUTÉ /

SKÜCHENGERÄTE FÜR RESTAURANTS UND GROSSBETRIEBE / APARATOS PARA RESTAURANTES Y COMUNIDADES:

((MASZYNA DO TARCIA PARMEZANU, MASZYNA DO MIELENIA MIĘSA-TARCIA PARMEZANU, OBIERACZKA DO ZIEMNIAKÓW, MASZYNA DO KROJENIA WARZYW, MASZYNA DO KROJENIA MOZZARELLI) / (CHEESE GRATERS, MEAT

MINCER-CHEESE GRATERS, POTATO PEELERS, VEGETABLE CUTTERS, MOZZARELLA CUTTERS) / (RÂPES À FROMAGE, HACHOIR-RÂPES À FROMAGES, ÉPLUCHEURS, COUPE-LEGUMES, COUPE-MOZZARELLA) / (KÄSEREIBEN,

FLEISCHWOLF-KÄSEREIBEN, KARTOFFELSCHÄLER, GEMÜSESCHNEIDER, MOZZARELLA SCHNEIDER) / (RALLADORAS DE QUESO, PICADORAS DE CARNE/RALLADORAS DE QUESO, PELADORAS DE PATATAS, CORTADORAS DE

VERDURA, CORTADORAS DE MOZZARELLA).

-URZĄDZENIA DO PRZEROBU MIĘSA / MEAT PROCESSING EQUIPMENT / APPAREILS POUR LE TRAITEMENT DE LA VIANDE / FLEISCHVERARBEITUNG / ELABORACION DE LA

CARNE:

(MASZYNA DO MIELENIA MIĘSA, MASZYNA DO MIELENIA MIĘSA CHŁODNICZA, MASZYNA DO MIELENIA MIĘSA Z PODAJNIKIEM, NADZIEWARKI, NOŻE, MASZYNY DO PAKOWANIA PRÓŻNIOWEGO) / (MEAT MINCERS,

REFRIGERATED MEAT MINCERS, SELF-FEEDING MINCING MACHINES, AUTOMATIC HAMBURGER SHAPERS, BONE SAWS, MANUAL SAUSAGE FILLERS, CUTTERS, VACUUM PACKING MACHINES) / (HACHOIRS, HACHOIRS

RÉFRIGÉRÉS, HACHOIRS AVEC ALIMENTATEUR, RECONSTITUEURS AUTOMATIQUES, SCIE À OS, POUSSOIRS, CUTTERS, MACHINES POUR EMBALLAGE SOUS VIDE) / (FLEISCHWÖLFE, GEKÜHLTER FLEISCHWÖLFE,

WOLFAUTOMAT, KNOCHEN BANDSÄGE, WURSTFÜLLER, CUTTERS, VAKUUM-VERPACKUNGSMASCHINEN) / (PICADORAS DE CARNE, PICADORAS DE CARNE REFRIGERADAS, PICADORAS DE CARNE CON ALIMENTADOR,

MAQUINAS AUTOMATICA PARA HAMBURGESAS, CORTADORAS DE HUESOS, EMBUTIDORAS MANUALES, CUTTERS, ENVASADORAS EN VACIO).

PGA15-001N - rev. 00-14-02-18

Spis treści Index Sommaire

Inhalt Indice

Deklaracja zgodności ......... Machine certifi cate ........................ Declaration de conformité............. Konformitätserlärung ..................... Declaración de conformidad...... 4

Ogólne pouczenia ...................... General Directions ........................ Avertissements Généraux............. Allgemeine Hinweise ...................... Advertencias Generales ............. 5

Bezpieczeństwo operatora............... Operator Safety ............................... Sécurité de l’opérateur..................... Sicherheit des Bedieners .................. Seguridad del operador................. 6

Usterki mechaniczne i elektryczne..... Mechanical and electrical troubles ..

Inconvénients mécaniques-électriques

Mechanische und elektrische Störungen

Inconvenientes mecánicos y eléctricos

Pozostałe zagrożenia....................... Residual Risks ................................ Risques Résiduels............................ Maschine Restrisken ......................... Riesgos Residuales....................... 8

Warning Signals ............................ Signaux d’attention .......................... Hinweiszeichen................................. Señales de Atención...................... 9

Safety devices and protections ..... Dispositifs de securité et protections Sicherheitsvorrichtungen .................. Dispositivos de seguridad y

Sygnały ostrzegawcze

Urządzenia bezpieczeństwa

i środki ochronne contro les accidents und unfallschutz................................ protección contro accidentas....... 10

Charakterystyka techniczna.......... Technical Features ........................ Caractéristiques Techniques........ Technische Merkmale..................... Características Técnicas .......... 11

Przewidziane zastosowanie........... Recommended use ......................... Utilisation prévue ............................. Einsatzbereich .................................. Utilisación prevista .......................11

Wartości środowiskowe.................. Operating ranges ............................ Utilisation prévue ............................. Raumtemperaturen ........................... Valores ambientales .................... 12

Serwis techniczny........................... After-sales service........................... Température et humidité ambiantes Kundendienst .................................... Servicio posventa........................ 12

Transport/Montaż/Utylizacja Trasport/Installation/Demolition ..

Transport Installation Démolition .

Transport Installation Abbruch

......

Transporte, Instalación, Demolición

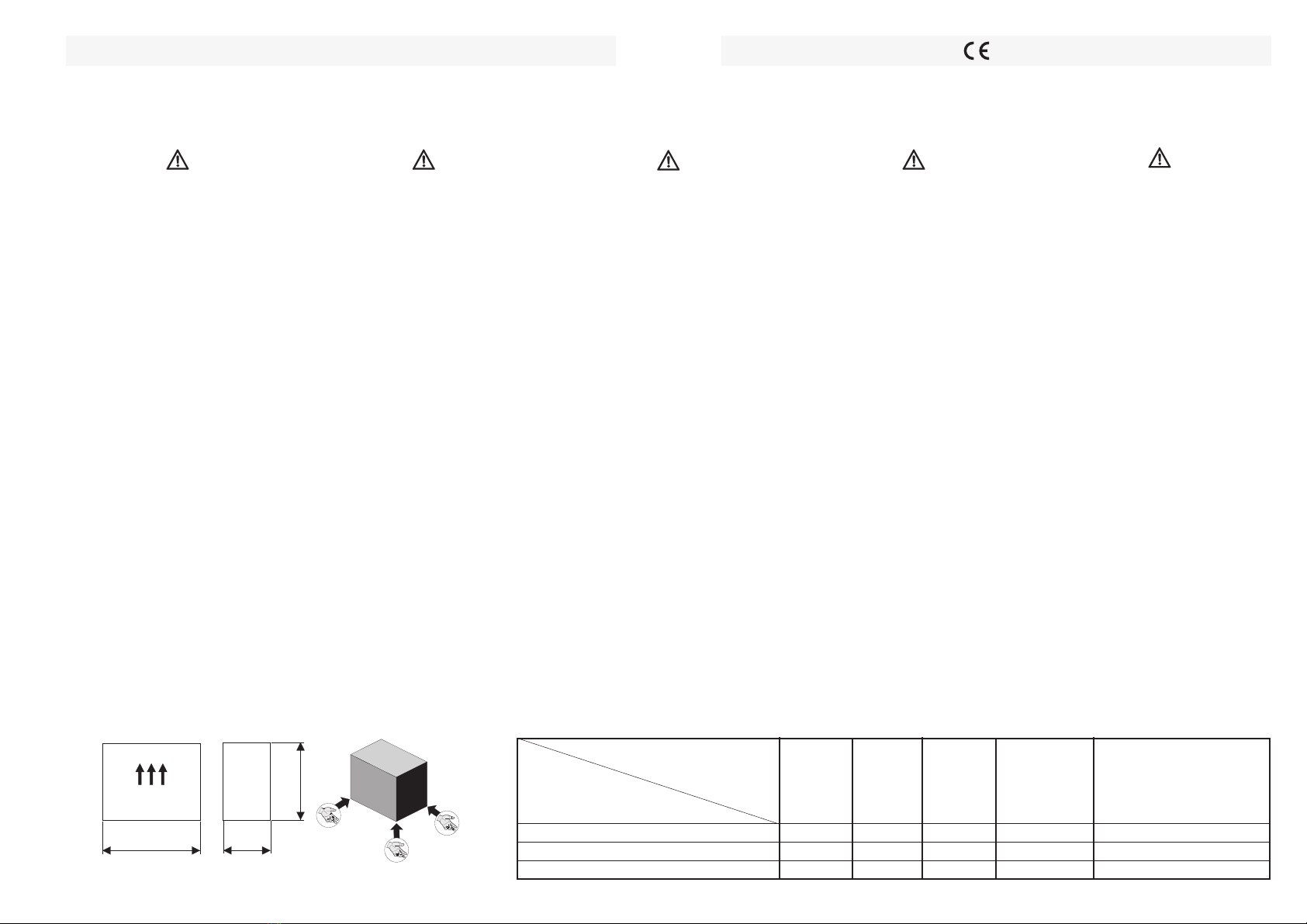

Opakowanie i transport.................... Packaging and Transport ................ Emballage et transport..................... Verpackung und Transport................ Embalaje y transporte ................. 13

Magazynowanie ......................... Storage ........................................... Stockage.......................................... Lagerung........................................... Almacenamiento.......................... 13

Odbiór..................................... Reception ........................................ Réception......................................... Empfang............................................ Recepción ................................... 14

Transport bliski .............................. Handling .......................................... Manutention ..................................... Innerbetrieblicher Transport .............. Movimentación ............................ 15

Podłączenie.................................. Connection ...................................... Barnchement ................................... Anscluß............................................. Conexión ..................................... 15

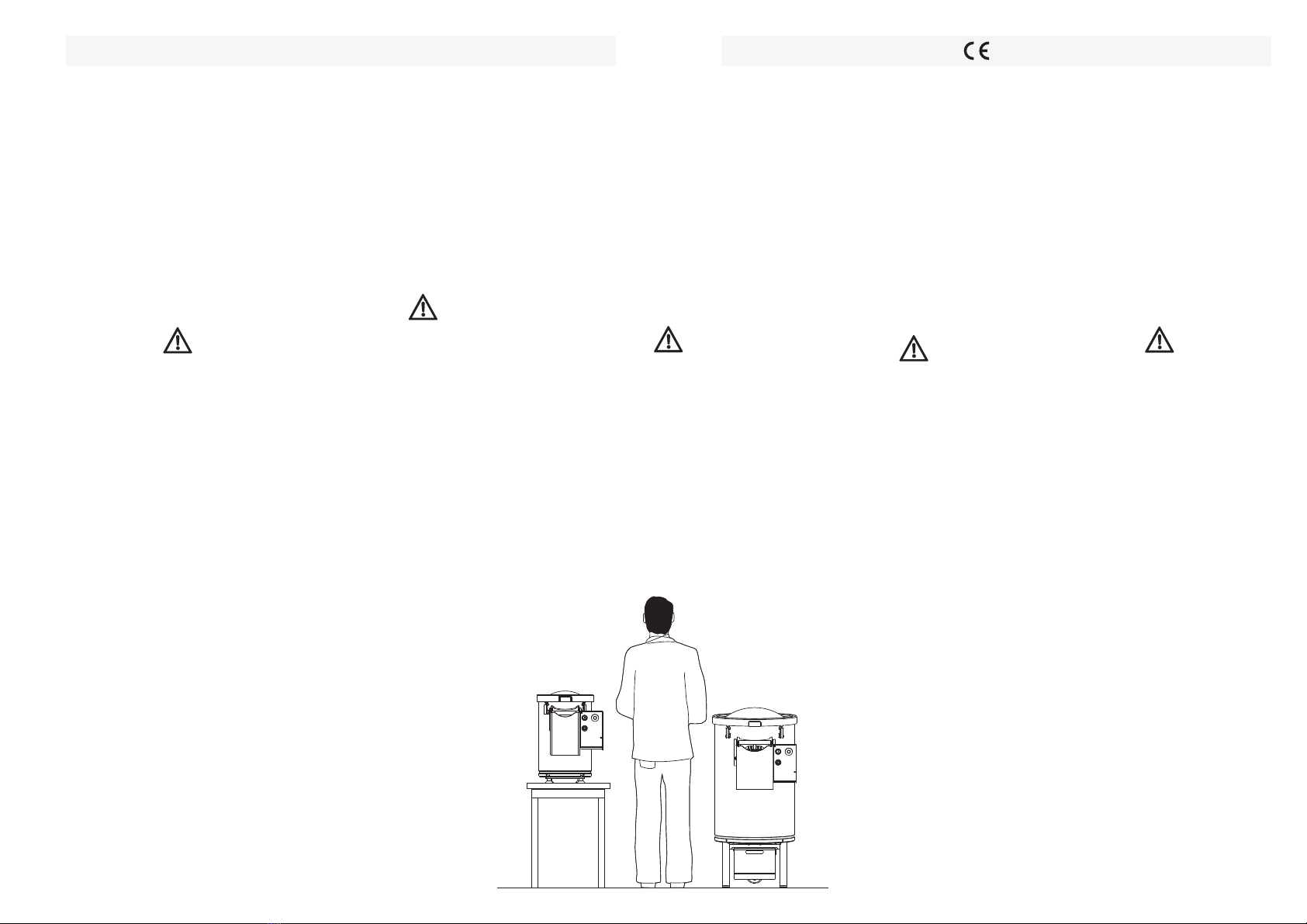

Ustawienie maszyny ...... Machine installation ........................ Mise en place de la machine ........... Positionieren der maschine............... Emplazamiento de la máquina

......

Utylizacja..................................... Demolition ....................................... Démolition........................................ Abbruch............................................. Demolición................................... 18

Obsługa maszyny....................... Use of the machine ....................... Utilisation de la Machine............... Betrieb der Maschine...................... Uso de la Máquina..................... 19

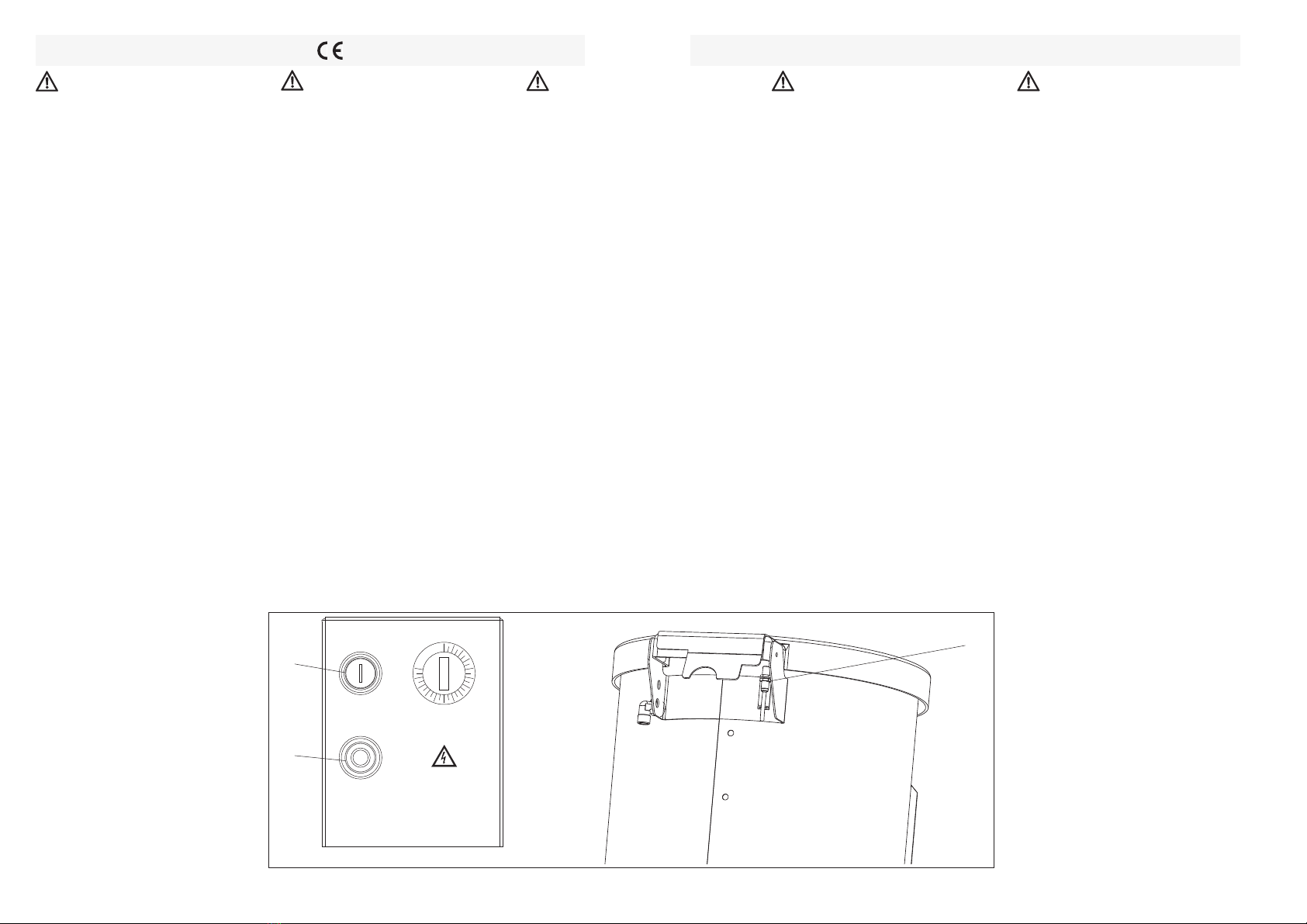

Panel sterowania.............................. Control panel ................................... Tableau du commande .................... Schalltafel ......................................... Cuadro de mandos...................... 22

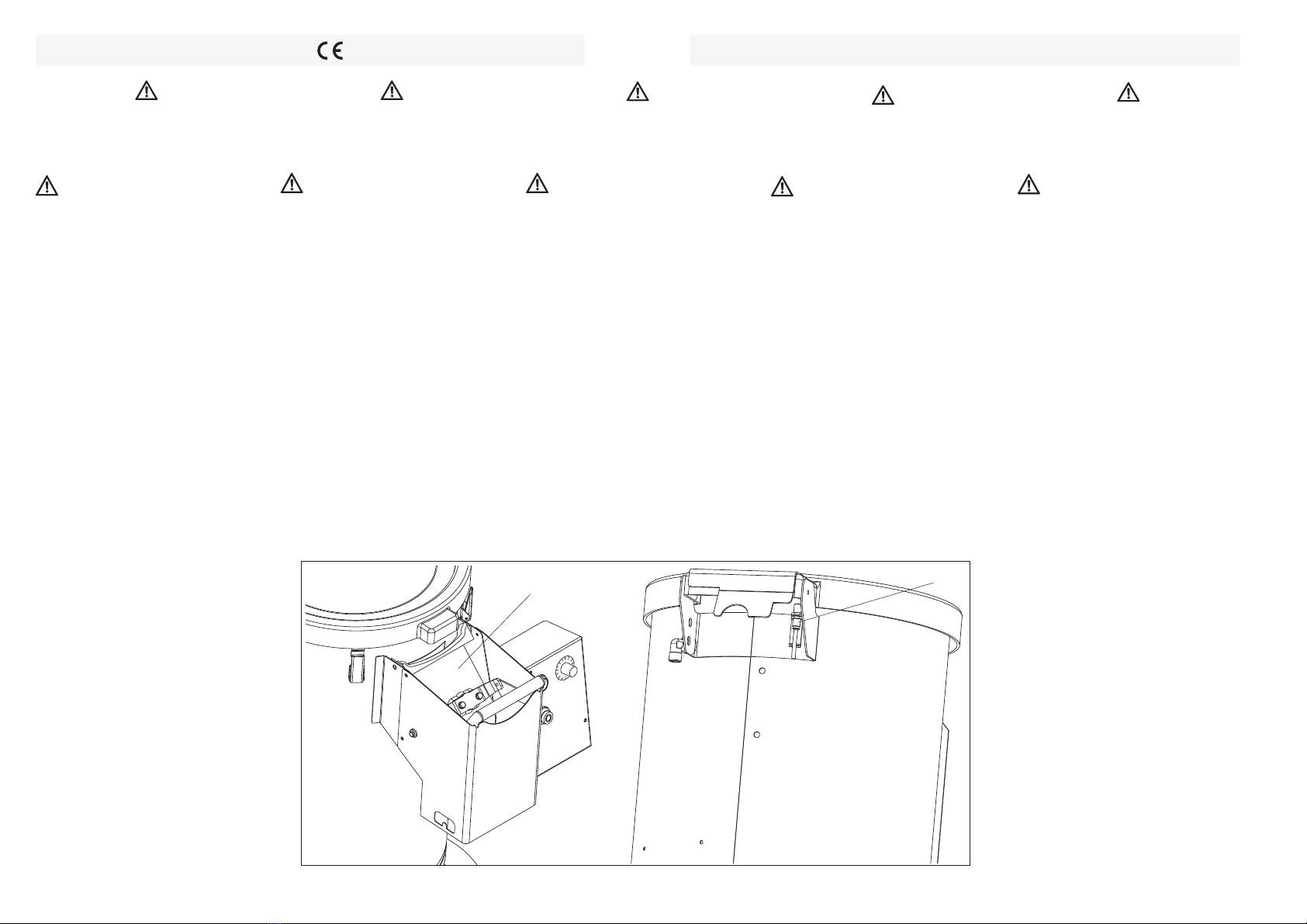

Czyszczenie i konserwacja.............. Cleaning and maintenance ............. Nettoyage et Entretien ..................... Reinigung und Wartung .................... Limpieza y Mantenimiento........... 23

Stół inox z filtrem (opcja) ........

Stainless steel table with ﬁlter (optional)

Table en inox avec ﬁltre (option) ...... Inox-Tisch mit Filter (optional)...........

Mesa inoxidable con ﬁltro (opcional)

Karta techniczna............................. Technical Card .............................. Fiche Technique............................. Datenblatt ........................................ Fichas Técnicas......................... 28

Schematy elektryczne.................... Wiring diagrams ............................ Schémas Electriques..................... Schaltpläne...................................... Esquemas Eléctricos ................ 30

Katalog części zamiennych......... Spare parts catalogue .................. Catalogue pièces détachées......... Ersatzteilkatalog ............................. Catalógue recambios................ 42

PGA15-001N - rev. 00-14-02-18

DEKLARACJA ZGODNOŚCI CE / CE DECLARATION OF CONFORMITY / DECLARATION CE DE CONFORMITE / CE-

KONFORMITÄTSERKLÄRUNG / DECLARACIÓN CE DE CONFORMIDAD

OPIS MASZYNY / MACHINE DESCRIPTION / DESCRIPTION DE LA MACHINE / MASCHINENBESCHREIBUNG / DESCRIPCÍON DE LA MÁQUINA:

PRODUCENT/ MANUFACTURER / FABRICANT / HERSTELLER / FABRICANTE

RODZAJ / MODEL / TYPE / TYPE TIPO/

ZASILANIE ELEKTRYCZNE/ POWER SUPPY / ALIMENTATION ELECTRRIQUE / VERSORGUNG / ALIMENTACION ELECTRICA V - Hz

NUMER SERYJNY SERIAL NUMBER / NUMERO DE SERIE / SERIENNUMMER / NÚMERO DE SERIE

ROK PRODUKCJI / YEAR OF PRODUCTION / ANNEE DE PRODUCTION / BAUJAHR / AÑO DE FABRICACIÓN

PRZEZNACZENIE/ INTENDED USE / DESIGNATION / BESTIMMUNG / DEFINICIONES Gastronomiczna obieraczka do czosnku / Garlic peeler for the food industry /

Éplucheuses d'ail pour l'industrie alimentaire / Knoblaucschaeler für die

Lebensmittelindustrie

/ Pelaajo para la industria alimentaria

IProducent oświadcza, że maszyna jest zgodna z poniższymi rozporządzeniami ustawodawczymi. / The manufacturer hereby declares that the machine conforms to the following legal provisions / Le fabricant déclare que la machine

est conforme aux dispositions législatives suivantes / Der Hersteller erklärt, dass die Maschine in Übereinstimmung mit den nachstehenden gesetzlichen Vorgaben steht / El fabricante declara que la máquina responde a las siguientes

disposiciones legales.

·GOSPODAROWANIE ODPADAMI RAEE 2003/108/WE, DYREKTYWA RoHS2 2011/65/UE, MASZYNY 2006/42/WE, KOMPATYBILNOŚĆ ELEKTROMAGNETYCZNA 2014/30/UE, MATERIAŁY MAJĄCE STYCZNOŚĆ Z PRODUKTAMI

SPOŻYWCZYMI 1935/2004/WE, BEZPIECZEŃSTWO I HIGIENA ŻYWNOŚCI 852/2004/WE

· DIRETTIVA RoHS2 / DIRECTIVE RoHS2 / DIRECTIVE RoHS2 / RICHTLINIE2 / DIRECTIVA RoHS2 2011/65/UE

· MACCHINE / MACHINERY / MACHINES / MASCHINENRICHTLINIE / MÁQUINAS 2006/42/CE

· COMPATIBILITÀ ELETTROMAGNETICA / ELECTROMAGNETIC COMPABILITY / COMPATIBILITE ELECTROMAGNETIQUE / ELEKTROMAGNETISCHE VERTRÄGLICHKEIT / COMPATIBILIDAD AD ELECTROMAGNÉTICA 2014/30/UE

· MATERIALI A CONTATTO CON PRODOTTI ALIMENTARI / MATERIALS IN CONTACT WITH FOODSTUFFS / MATERIAUX EN CONTACT AVEC PRODUITS ALIMENTAIRES / MIT LEBENSMITTEL IN BERÜHRUNG GELANGENDE

MATERIALEN / MATERIALES EN CONTACTO CON PRODUCTOS ALIMENTICIOS 1935/2004/CE

· SICUREZZA IGIENE ALIMENTARE / FOOD HYGIENE SAFETY / SECURITE HYGIENE ALIMENTAIRE / LEBENSMITTELHYGIENESICHERHEIT / SEGURIDAD HIGIENE ALIMENTARIA 852/2004/CE

Ponadto oświadcza, że osobą upoważnioną do sporządzenia dokumentacji technicznej jest producent./ It is also hereby declared that the person authorised to draw up the technical fi le is the manufacturer / Nous déclarons en outre que la personne

autorisée à constituer le dossier technique est le fabricant /Darüber hinaus wird erklärt, dass die zur Bildung der Urkunde autorisierte Person der Hersteller ist / Se declara también que la persona autorizada a constituir el expediente técnico es el

fabricante.

Miejsce, data / date / date / datum / fecha:

PGA15-001N - rev. 00-14-02-18

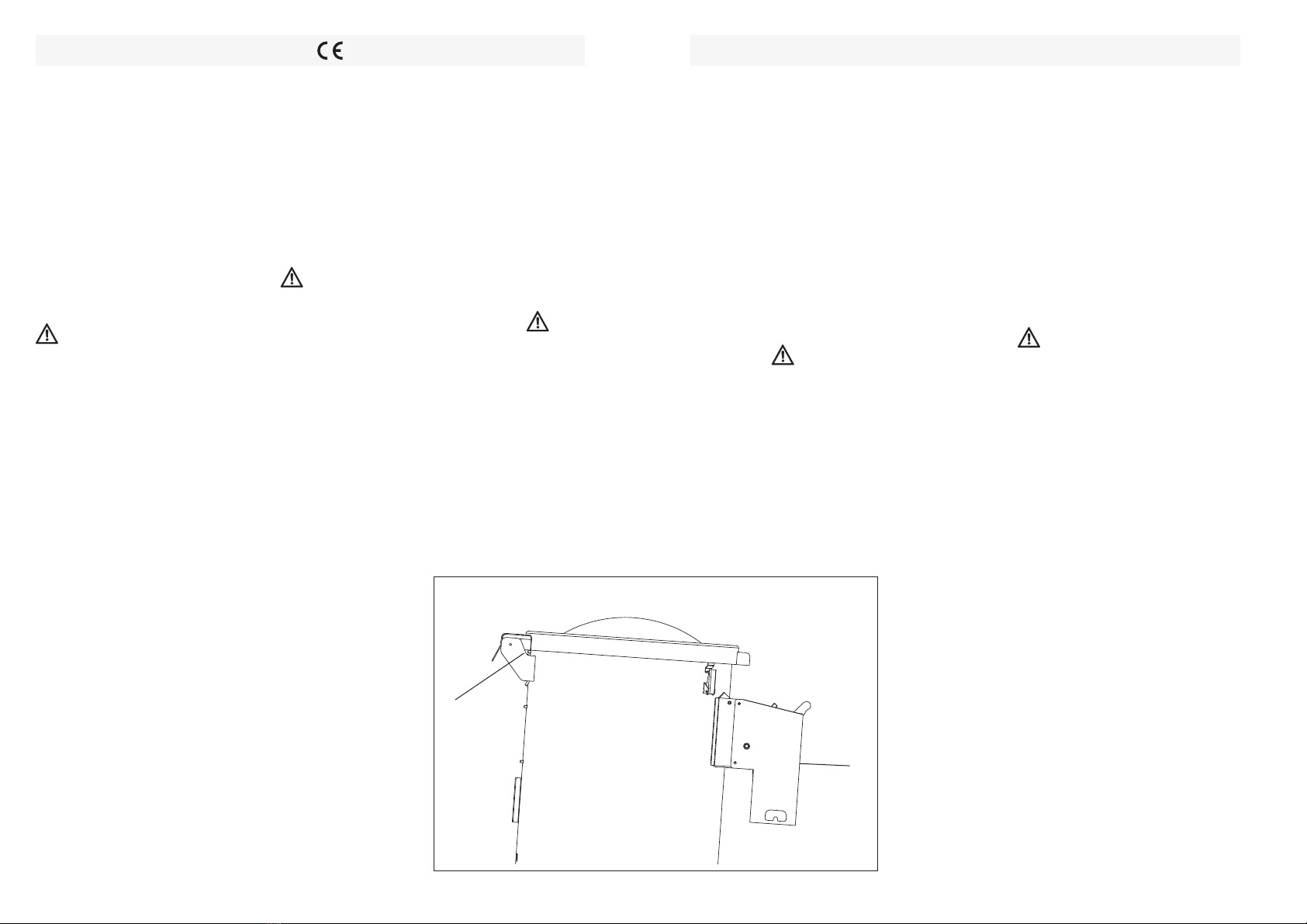

Zasady

ogólne

General

Directions

Operacje stanowiące sytuację

potencjalnego zagrożenia dla

operatorów są podkreślone za pomocą

przedstawionego wyżej symbolu.

Wszystkie operacje konserwacji

rutynowej i ponadprogramowej

maszyny muszą być wykonane tylko i

wyłącznie przez kompetentnych i

upoważnionych przez nas operatorów.

Na podstawie dyrektywy 2006/42/WE i

kolejnych jej zmian, pod pojęciem

„OPERATOR” uważa się osobę lub

osoby wyznaczone do instalowania,

obsługi, regulacji, przeprowadzenia

konserwacji, czyszczenia, napraw i

transportowania maszyny.

TInstrukcje obsługi stanowią integralną

część maszyny i muszą jej towarzyszyć

przez cały okres eksploatacji, aż do jej

demontażu i utylizacji.

Przed przystąpieniem do wykonywania

wszelkich czynności Instalowania/

Obsługi/ Konserwacji zaleca się

uważne przeczytanie niniejszym

instrukcji. Nie należy dopuszczać do

pracy operatorów, którzy nie znają

zaleceń zawartych w instrukcjach.

Przed przystąpieniem do obsługi

maszyny operator musi zostać

odpowiednio przeszkolony (zgodnie z

wymaganiami zawartymi w paragrafie 7.2

normy prEN 12331).

Podręcznik obsługi należy przekazać

każdemu innemu użytkownikowi lub

kolejnemu właścicielowi maszyny.

Les opérations présentant un danger

potentiel pour les opérateurs sont

signalées par le symbole représenté

dessus.

Toutes les opérations d'entretien et

de réparation de la machine doivent

être effectuées exclusivement par des

techniciens compétents agréés par

notre société.

Aux termes de la directive 2006/42/CE

modifiée, rappelons que par “OPE-

RATEUR” il faut entendre la ou les

personnes chargées d’installer, de faire

fonctionner, d’effectuer l’entretien, de

nettoyer, de réparer et de transporter

la machine.

Cette Notice d’Utilisation fait partie

intégrante de la machine et doit

l’accompagner pendant toute sa durée

de vie, jusqu’à la démolition.

Lire attentivement cette Notice

d’Utilisation avant toute opération

d’Installation/Utilisation/Entretien.

L’utilisation de la machine par des

opérateurs ne connaissant pas les

prescriptions ﬁgurant dans la Notice

est interdite.

Avant d'utiliser la machinem l'opérateur

doitavoir reçu les instructions nécessaires

àcet effet (conformémentau paragrafe 7.2

du projet de norme EN 12331).

Remettre cette Notice à tout autre

utilisateur ou propriétaire ultérieur de

la machine.

Avertissements

Generaux Allgemeine

Hinweise

Die Arbeiten, die eine mögliche Ge-

fahrensituation für den Bediener

darstellen, sind mit diesem Symbol

gekennzeichnet.

Alle programmierten und a u ß e r o r d

e n t l i c h e n Wartungsarbeiten sind

ausschließlich durch unsererseits au-

torisiertes Fachpersonal auszuführen.

Gemäss Richtlinie 2006/42/CE

und spätere Änderungen wird festge-

halten, dass:

unter “BEDIENER” die Person zu ver-

stehen ist, die die Maschine installiert,

betreibt, einstellt, wartet, reinigt, instan-

dsetzt und transportiert.

Die Betriebsanleitung ist ein Bestandteil

der Maschine und soll diese während der

ganzen Lebensdauer bis zum Abbruch

begleiten.

Bevor Sie die Maschine installieren,

betreiben oder warten, lesen Sie

bitte die ganze Betriebsanleitung

aufmerksam durch.

Verhindern Sie, dass die Maschine

von Personen betrieben wird, die

die Anweisungen der vorliegenden

Betriebsanleitung nicht kennen.

Bevor der Bediener die Maschine in

Betrieb nimmt muß er entsprechend

eingewiesen werden (mit dem Abschnitt

7.2 des prEN12331 konform).

Geben Sie die Betriebsanleitung einem

anderen Anwender oder neuen Besitzer

weiter.

Advertencias

Generales

Las operaciones que dan lugar a una

situación de peligro potencial para los

operadores son puestas en evidencia

mediante el símbolo antes ilustrado.

Todas las operaciones de mantenimien-

to ordinario y extraordinario deben

ser realizadas exclusivamente por

operadores competentes, autorizados

por nuestra empresa. Con arreglo a

la directiva 2006/42/CE y posteriores

actualizaciones se especiﬁca que por

“OPERADOR” se entiende la o las

personas encargadas de instalar, hacer

funcionar, regular, realizar el manteni-

miento limpiar, reparar y transportar

la máquina.

Las Instrucciones para el Uso forman

parte integrante de la máquina y deben

acompañarla por toda su vida útil hasta

la demolición. Antes de llevar a cabo

cualquier operación de Instalación /

Uso/ Mantenimientoles recomendamos

que lean cuidadosamente estas

Instrucciones. Impedir la utilización

de la máquina a los operadores que

no conozcan las prescripciones

contenidas en las Instrucciones.

Antes de comenzar a utilizar la máquina

el operador debe recibir adecuadas

instrucciones (según lo dispuesto en el

apartado 7.2 del prEN 12331).

Entregar el manual a cualquier otro

usuario o propietario de la máquina.

Operations that may be dangerous for

operators are pointed out by the

symbol above.

All ordinary and extraordinary main-

tenance operations on the machine

must be carried out exclusively by

competent operators

authorised by us.

In accordance to the 2006/42/CE direc-

tive and revisions thereof it is speci-ﬁ

ed that “OPERATOR” is the person(s)

charged with installing, running, adju-

sting, servicing, cleaning, repairing

and transporting the machine.

The Operating Instructions form an

integral part of the machine and must

accompany the mincer for its whole

lifetime until demolition.

We recommend you read these

Instructions carefully before

performing any Installation/Use/

Maintenance operation. All operators

attending the machine must know the

directions contained in the instruction

manual.

The operator must be adequately trined

before starting to use the machine (in

accordance with paragraph 7.2 of prEN

12331)

Hand over this manual to any other user

or successive owner of the machine.

PGA15-001N - rev. 00-14-02-18

Bezpieczeństwo operatora

Przed rozpoczęciem zmiany roboczej i

w każdym przypadku co osiem godzin

roboczych należy sprawdzić, czy w

maszynie są urządzenia

bezpieczeństwa oraz czy są sprawne.

Kontrolę powinien wykonać operator

obsługujący maszynę. Jeśli na zmianie

roboczej pracuje kilku operatorów,

należy wyznaczyć jednego operatora

odpowiedzialnego za te kontrole.

W przypadku maszyny C/E GP3, C/E

GP3T, C/E GP8 należy sprawdzić

następujące urządzenia

bezpieczeństwa:

-- Przycisk Start (A, Rys. 1) i Stop (B,

Rys. 1)

-- Czujnik magnetyczny zamknięcia

pokrywy (C, Rys. 1)

-- Działanie wyłącznika przy zaniku

napięcia

Tryby obsługi

Po upewnieniu się, że w pobliżu nie ma

innych osób, należy wykonać kontrole

bezpieczeństwa w następujący sposób:

Przycisk Start i Stop: włączyć maszynę,

nacisnąć przycisk i sprawdzić, czy praca

maszyny została przerwana.

Operator Safety

Before beginning the work shift, and in

any case every eight working hours, it

is necessary to check the presence and

correct operation of the safety devices

on the machine. These checks must be

carried out by the operator working on

the machine. If several operators are

working per shift, the one in charge of

running the check must be identifi ed.

For the C/E GP3, C/E GP3T, C/E GP8

machine, the safety devices to be che-

cked are:

- Start (A photo 1) and stop button (B

photo 1)

- Cover closure magnetic sensor (C photo

- NVR device operation

Modes of operation

For the safety checks, after having ensu-

red the absence of other personnel in the

vicinity, proceed as follows:

Start and stop button: switch on the

machine, press the button and check that

operation is interrupted.

Sécurité de l’Opérateur

Avant de commencer le poste de tra-

vail, et de toute façon toutes les 8 heu-

res de travail, il est nécessaire de véri-

ﬁer la présence et le fonctionnement

des dispositifs de sécurité présents

sur la machine. Ces vériﬁcations doi-

vent être effectuées directement par

l’opérateur qui opère sur la machine.

S’il y a plusieurs opérateurs par poste,

il faut identiﬁer celui qui doit procéder

au contrôle.

Pour la machine C/E GP3, C/E GP3T,

C/E GP8 les dispositifs de sécurité à

contrôler sont :

- Bouton de démarrage (A photo 1) et

d’arrêt (B photo 1)

- Capteur magnétique fermeture

couvercle (C photo 1)

- Fonctionnement du dispositif NVR

Mode opératoire

Pour les contrôles de sécurité, après avoir

vériﬁé l’absence d’autre personnel à proxi-

mité de la machine, procéder comme suit :

Bouton de démarrage et d’arrêt: allumer

la machine, actionner le bouton et s’assu-

rer que le fonctionnement est interrompu.

Sicherheit des Bedieners

Vor dem Beginn der Arbeitsschicht und

in jedem Fall alle acht Arbeitsstunden

ist es notwendig, das Vorhandensein

und den einwandfreien Betrieb der

auf der Maschine vorhandenen Si-

cherheitsvorrichtungen zu überprüfen.

Diese Überprüfungen sind direkt von

dem an der Maschine tätigen Bedie-

ner vorzunehmen. Sollten mehrere

Bediener pro Schicht anwesend sein,

ist einer von ihnen zur Ausführung der

Kontrolle zu bestimmen.

Für die Maschine C/E GP3, C/E GP3T,

C/E GP8 sind folgende Sicherheitsvor-

richtungen zu kontrollieren:

- Start (A Foto 1)- und Stopptaster (B

Foto 1)

- Magnetsensor Schließen Deckel (C Foto

- Betrieb der NVR-Vorrichtung

Betriebsarten

Zur Überprüfung der Sicherheitsvor-

richtung ist nach Feststellung der Abwe-

senheit weiteren Personals in der Nähe

derselben wie folgt vorzugehen

Start- und Stopptaster: Schalten Sie die

Maschine ein, betätigen Sie den Taster

und stellen Sie sicher, dass der Betrieb

unterbrochen wird.

Seguridad del Operador

Antes de comenzar el turno, y al menos

cada ocho horas de trabajo, es obliga-

torio veriﬁcar la presencia y el correcto

funcionamiento de los dispositivos de

seguridad presentes en la máquina.

Estos controles deben ser realizados

directamente por el operador que

trabaja en la máquina. Si hay varios

operadores por turno, es necesario

elegir al que realizará el control.

Para los modelos C/E GP3, C/E GP3T,

C/E GP8 los dispositivos de seguridad

que se deben controlar son los siguientes:

- botón de arranque(A fotografía 1) y

parada (B fotografía 1);

- sensor magnético de cierre de la tapa

(C fotografía 1);

-funcionamiento del dispositivo NVR

Modos operativos

Para controlar los dispositivos de segu-

ridad, después de veriﬁcar la ausencia

de otras personas cerca de la máquina,

proceda en la forma siguiente:

Botón de arranque y parada: encienda la

máquina, accione el botón y veriﬁque que

se interrumpa su funcionamiento.

PGA15-001N - rev. 00-14-02-18

Czujnik magnetyczny zamknięcia

pokrywy: Otworzyć pokrywę, nacisnąć

przycisk Start i sprawdzić, czy maszyna

nie uruchamia się. Zamknąć pokrywę,

upewniając się, że odpowiednia gałka

została właściwie zablokowana w

wymaganej pozycji, nacisnąć przycisk

Start i sprawdzić, czy maszyna działa

prawidłowo.

Wyłącznik przy zaniku napięcia: włączyć

maszynę, odłączyć wtyczkę elektryczną,

gdy maszyna pracuje, po czym ponownie

podłączyć wtyczkę. Maszyna nie może

ponownie uruchomić się.

Przed rozpoczęciem obsługi maszyny

operator musi doskonale poznać

lokalizację i funkcję wszystkich

elementów sterowania, a także

charakterystykę maszyny, co opisano

w instrukcji obsługi.

Nigdy nie manipulować przy urządzeniach

bezpieczeństwa.

Nie usuwać ani nie modyfikować

zabezpieczeń i urządzeń bezpieczeństwa.

Nie manipulować przy instalacji

elektrycznej.

Zawsze odłączać wtyczkę elektryczną

przed każdą interwencją czyszczenia,

konserwacji, naprawy.

Nie wolno używać maszyny w środowisku

z atmosferą wybuchową. Stanowisko

pracy znajduje się w pobliżu przycisku

start i stop.

W celu uniknięcia niebezpiecznych

przypadków zaplątania się w uruchomione

podzespoły maszyny, nie należy zbliżać

się do niej z rozpuszczonymi włosami,

bransoletkami, łańcuszkami,

pierścionkami, krawatami, w luźnej

odzieży itp.

W związku z tym każdy operator musi

nosić odzież odpowiednią do środowiska

pracy oraz sytuacji, w której się znajduje.

Strefy pracy operatora zawsze muszą być

utrzymane w porządku i czystości, bez

tłustych plam i opróżnione z wszelkich

zbędnych przedmiotów.

Pomieszczenie, w którym jest ustawiona

maszyna nie może posiadać zacienionych

stref, oślepiającego światła, ani

niebezpiecznych efektów

stroboskopowych oświetlenia.

Cover closure magnetic sensor: Open

the cover, press the start button and

check the machine does not start. Close

the cover, ensuring the relative knob is

locked properly into place, press the start

button and check the machine is working

correctly.

NVR (No Volt Release): switch on the

machine, disconnect the power plug while

the machine is running, then connect the

plug again. The machine must not restart.

Before starting working with the ma-

chine the operator must be perfectly

aware of the position and the working

of all the controls and of the characte-

ristics of the machine described in the

“Operating instructions”.

Never tamper with the safety devices.

Never remove, nor change the pro-

tections and safety devices, especially

those installed at the meat inlet.

Never tamper with the electric system.

Always disconnect from power supply

before performing any cleaning, servi-

cing or maintenance operation.

The use of the machine in environments

with explosive atmosphere is forbidden.

The working position is in front of the start

& stop push buttons.

Never go near the machine with loose

hair, clothes, bracelets, chains, rings,

ties, etc. to avoid the chance that they

become tangled in the moving parts of

the machine.

As a consequence, the operator shall

wear suitable clothes for the working

environment and the situation he is in.

Always keep the working place clear and

free from oil residues.

The room where the machine is instal-

led must not have dark areas, dazzling

lights, nor stroboscopic effects due to

the lighting system.

Capteur magnétique fermeture cou-

vercle: Ouvrir le couvercle, appuyer sur

le bouton de marche et s’assurer que la

machine ne démarre pas. Fermer le cou-

vercle en veillant à bloquer parfaitement

le bouton correspondant, appuyer sur

le bouton de marche et s’assurer que la

machine fonctionne parfaitement.

NVR (No Volt Release) : allumer la machi-

ne, débrancher la ﬁche de l’alimentation

électrique quand la machine est en mar-

che, rebrancher la ﬁche. La machine ne

doit pas redémarrer.

Avant de commencer le travail, l’opéra-

teur doit connaître parfaitement la

position et le fonctionnement de toutes

les commandes et les caractéristiques

de la machine exposées dans la Notice

d’Utilisation.

Ne jamais altérer les dispositifs de sécu-

rité. Ne jamais éliminer ou altérer les

protections et les dispositifs de secu-

rité. en particulier la protection sur le

trou d'introduction de la viande.

Ne pas altérer l’installation électrique.

Débrancher la prise électrique avant

toute intervention de nettoyage, d’en-

tretien ou de réparation. L’utilisation de

la machine dans des locaux présentant

une atmosphère explosive est interdite.

La position de travail est située devant

aux boutons de mise en marche et d'arrêt.

Pour éviter de se prendre dans les or-

ganes en mouvement de la machine, ne

jamais approcher desdits organes les

cheveux, bracelets, chaînes, bagues,

cravates, vêtements larges etc.

Par conséquent, l’opérateur doit utiliser

un habillement approprié au milieu de

travail et à la situation dans laquelle il se

trouve. Les zones de stationnement de

l’opérateur doivent être en permanen-

ce dégagées et propres, sans résidus

huileux.

Le local d’installation de la machine ne

doit pas présenter de zones d’ombres,

d’éblouissements gênants, ni d’effets

stroboscopiques dus à l’éclairage

installé par l’acquéreur.

Magnetsensor Schließen Deckel:

Öffnen Sie den Deckel, drücken Sie den

Start-Taster und stellen Sie sicher, dass

die Maschine nicht startet. Schließen

Sie den Deckel und stellen Sie sicher,

den entsprechenden Knauf perfekt zu

blockieren. Drücken Sie den Start-Taster

und stellen Sie sicher, dass die Maschine

einwandfrei funktionstüchtig ist.

NVR (No Volt Realese): Schalten Sie die

Maschine ein, ziehen Sie den Netzstecker

bei laufender Maschine und schließen Sie

den Stecker wieder an. Die Maschine darf

nicht neustarten.

Vor Arbeitsbeginn muss der Bediener

die Position und die Funktionsweise

aller Steuerungen sowie die in der “Be-

triebsanleitung” enthaltenen Merkmale

der Maschine sehr gut kennen.

Basteln Sie nie an den Sicherheits-

vorrichtungen herum.

Die Schutz- und Sicherheitsvor-

richtungen, insbesondere diejenigen

am Einfüllstutzen, dürfen weder geän-

dert noch entfernt werden.

Basteln Sie nicht an der Elektrik herum.

Vor allen Reinigungs-, Wartungs- und

Instandstellungsarbeiten den Netzste-

cker ausziehen. Die Maschine darf nur

von einer Person betrieben werden.

Der Arbeitsplatz befi ndet sich mit Blick auf

die Einschalt- und Stopptasten. Nähern

Sie sich der Maschine nicht mit langen

Haaren, Armreifen, Ketten, Kravatten,

weiten Kleidern usw., da sich diese

sehr leicht in den sich bewegenden Ma-

schinenteilen verfangen können. Der

Bediener muss eine dem Arbeitsplatz und

der Situation angemessene Bekleidung

tragen. Der Standplatz des Bedieners

muss immer frei und von fetthaltigen

Resten gesäubert sein.

Der Raum, in dem die Maschine un-

tergebracht ist, darf keine störende

blendende und Schattenbereiche,

keine durch die vom Käufer installierte

Beleuchtung verursachte gefährliche

stroboskopische Effekte aufweisen.

Sensor magnético de cierre de la tapa:

abra la tapa, pulse el botón de arranque

y veriﬁque que la máquina no arranque.

Cierre la tapa, bloqueando perfectamente

el pomo correspondiente, pulse el botón

de arranque y veriﬁque que la máquina

funcione correctamente.

NVR (No Volt Realese): encienda la

máquina, desconecte la clavija de la

red de alimentación con la máquina en

funcionamiento y vuelva a conectarla. La

máquina no se debe poner en marcha.

Antes de empezar el trabajo el Ope-

rador debe conocer perfectamente la

posición y el funcionamiento de todos

los mandos y características de la

máquina indicadas en las “Instruccio-

nes de Uso”.

Nunca alteren los dispositivos de segu-

ridad.

No eliminen o modiﬁquen protecciones

y dispositivos de seguridad.

No alteren la instalación eléctrica.

Antes de cada intervención de lim-

pieza, mantenimiento, reparación des-

conectar el enchufe.

Está prohibido el uso de la máquina en

ambientes con atmósfera explosiva.

La posición de trabajo es aquélla de frente

a los botones de arranque y de parada.

Para evitar tendencias peligrosas de

enredo en los órganos en movimiento

de la máquina, no acercarse a los mi-

smos con el pelo, pulseras, cadenas,

anillos, corbatas, vestimenta ancha,

etc.

El operador, por lo tanto, debe utilizar

ropa adecuada al ambiente de trabajo y

situación en que se encuentra.

Las zonas de estacionamiento del Opera-

dor siempre deben estar libres y limpias,

sin residuos oleosos.

El local donde se ha colocado la máqui-

na no debe tener zonas de sombra,

luces deslumbrantes molestas, efectos

estroboscópicos peligrosos debidos

a la iluminación predispuesta por el

comprador.

PGA15-001N - rev. 00-14-02-18

Usterki mechaniczne

i elektryczne

Upewnić się, czy napięcie gniazda

wtykowego odpowiada wymaganiom

maszyny (patrz tabliczka).

Każda modyfikacja maszyny musi być

autoryzowana przez producenta.

Nigdy nie używać strumienia wody do

mycia maszyny.

Uwaga: wewnątrz maszyny występuje

napięcie 400 V lub 230 V!

Używać zawsze oryginalnych części

zamiennych, które gwarantują

prawidłowe funkcjonowanie oraz

bezpieczeństwo maszyny.

Kabel zasilający musi być dokładnie i

okresowo sprawdzany (zużyty lub

uszkodzony kabel stanowi poważne

zagrożenie porażeniem prądem).

Pozostałe zagrożenia

Pomimo znaków ostrzegawczych,

urządzeń bezpieczeństwa,

zabezpieczeń przed wypadkami i

pouczeń nadal występują inne

zagrożenia, na których obecność należy

zwracać uwagę podczas szkolenia

operatorów oraz o których należy

pamiętać podczas obsługi maszyny:

- zagrożenie spowodowane obracaniem

się kosza lub tarczy ciernej. Zabrania się

dostępu do obszaru roboczego przez

otwór spustowy. Dostęp do obszaru

roboczego można uzyskać tylko po

podniesieniu pokrywy oraz po wyłączeniu

maszyny.

- ryzyko upadku elementów podczas

montażu i demontażu.

- ryzyko spowodowane podłączeniem

energii elektrycznej i obecnością

kondensatorów w maszynie.

- ryzyko związane z nieprawidłową

rotacją silnika (w przypadku zasilania

trójfazowego).

Mechanical and electrical

troubles

Make sure that the voltage of the outlet is

the same as the voltage required by the

machine (see the label).

Any modifi cation to the machine must

be authorised by the manufacturer.

Never use a spray of water to clean

the machine.

Warning: the voltage inside the machi-

ne is 400V or 230V!

Always use original spare parts

thatguarantee the perfect working and

the safety of the machine.

The electric cable must be checked regu-

larly and carefully (a worn cable or a cable

in less than perfect conditions is always a

serious electrical danger).

Residual risks

Although the warning signs, safety devices,

safety guards and warnings, there are still

some residual risks that must be brought

to the attention of operators in training

and should be kept in mind when using

the machine:

- residual risk due to the basket or

abrasive disk rotating. It is forbidden

access to the work area through

the drain hole. The only access to

work area through the lid

and when the machine is turned off.

- risk of utensils falling during assembly

and disassembly.

- risk arising from electric energy and

condensers in the machine.

-risk due to incorrect rotation of the

motor (in the case of TF input).

Inconvénients

mécaniques-électriques

S’assurer que la tension de la prise de

courant correspond bien à la tension

requise pour la machine (voir plaque

signalétique).

Toute intervention de modification

de la machine doit être autorisée par

notre société.

Ne jamais utiliser de jet d’eau pour

laver la machine.

Attention: à l'intérieur de la machine il

y a une tension de 400V ou 230V!

Utiliser toujours des pièces détachées

originales, lesquelles garantissent le

fonctionnement parfait et la sécurité

de la machine.

Le câble d’alimentation doit être soigneu-

sement et périodiquement contrôlé (un

câble usé ou en mauvais état représente

un grave danger de nature électrique).

Risques résiduels

Malgré les signes d'alerte, dispositifs de

sécurité, des gardes de sécurité et les

avertissements, il ya encore des risques

résiduels qui doivent être portées à l'atten-

tiondes opérateurs en formation et doivent

être gardés à l'esprit lors de l'utilisation de

la machine:

- risque résiduel dû à la corbeille ou faire

tourner le disque abrasif. il est interdit

l'accès à la zone de travail à travers

l'oriﬁce de vidange. Le seul accès à la

zone de travail à travers le couvercle et

lorsque la machine est hors tension.

- risques de chute des outils pendant

la phase de montage et de démontage;

- risque dû à la présence d’électricité et

de condensateurs sur la machine;

- risque dû à la rotation non correcte

du moteur (en cas d’alimentation TF).

Mechanische und

elektrische Störungen

Vesichern Sie sich, dass die Netzspan-

nung mit der auf dem Typenschild ange-

gebenen Spannung übereinstimmt. Alle

Änderungen an der Maschine bedürfen

der Einwilligung des Herstellers. Die

Maschine nie mit einem Wasserstrahl

reinigen.

Achtung: Im Innern der Maschine be-

trägt die Spannung 400V oder 230V!

Verwenden Sie Originalersatzteile,

die einegute Funktionsweise und die

Sicherheit der Maschine gewährleisten.

Das Zuleitungskabel muss von Zeit zu

Zeit genau kontrolliert werden (ein abge-

nutztes oder defektes Kabel stellt eine

grosse elektrische Gefährdung dar).

Maschine Restrisiken

Trotz der Warnschilder, Sicherheitsein-

richtungen, Schutzeinrichtungen und War-

nungen, gibt es noch einige Restrisiken,

die um die Aufmerksamkeit der Betreiber

in der Ausbildung gebracht werden müssen

und beachten sollten, wenn Sie das Gerät

gehalten werden:

- Restrisiko aufgrund der Korb oder

Schleifscheibe dreht. Es ist verboten,

Zugang zum Arbeitsbereich durch das

Ablaufl och. Der einzige Zugang zum

Arbeitsbereich durch die Deckel und

wenn das Gerät ausgeschaltet ist.

- Gefahr des Herunterfallens des

Werkzeugs beim Ein- und Ausbau

desselben .

- Gefahr durch das Vorhandensein

elektrischer Energie und von

Kondensatoren in der Maschine.

- Gefahr durch ein nicht korrektes

Drehen des Motors (bei

Drehstromversorgung).

Inconvenientes

mecánicos y eléctricos

Asegurarse que el voltaje de la toma de

corriente corresponda a lo requerido por

la máquina (véase chapa).

Cada intervención de modiﬁcación en

la máquina debe ser autorizada por la

nuestra sociedad.

No utilicen nunca chorros de agua para

lavar la máquina.

Atención: en la máquina hay tensión

400V o 230V!

Utilicen siempre recambios origina-

les que aseguren el funcionamiento

perfecto y la seguridad de la máquina.

El cable de alimentación debe controlarse

cuidadosa y periódicamente (un cable

desgastado o no íntegro supone un seve-

ro peligro de naturaleza eléctrica).

Riesgos residuales

A pesar de los signos de alarma, disposi-

tivos de seguridad, guardias de seguridad

y las advertencias, todavía hay algunos

riesgos residuales que deben señalarse

a la atención de los operadores en el en-

trenamiento y se deben tener en cuenta

a la hora de utilizar la máquina:

- riesgo residual debido a la canasta o de

rotación del disco abrasivo. Está

prohibido el acceso a la zona de trabajo

através de el oriﬁcio de drenaje. El único

acceso a área de trabajo a través de la

tapay cuando lamáquina está apagada.

- riesgos de caída de utensilios durante

el montaje y el desmontaje.

- riesgo debido a la presencia de energía

eléctrica y condensadores en la

máquina;

- riesgo derivado de una incorrecta

rotación del motor (en el caso de

alimentación TF).

PGA15-001N - rev. 00-14-02-18

Sygnały ostrzegawcze

Na maszynie znajdują się specjalne,

nieusuwalne naklejki „UWAGA” (za

wyjątkiem nr 1).

Przed jakąkolwiek czynnością należy

obowiązkowo się z nimi zapoznać.

(Poniższy rysunek wskazuje ich

rozmieszczenie na maszynie).

Warning Signals

“WARNING” non indelible (except for

n.1) adhesive labels are placed on the

machine.

T Read these labels before operating

the machine.

(The following picture describes their

position on the machine)

Hinweiszeichen

An der Maschine sind mit

Ausnahme der Nummern 1

auslöschbare “Achtung”-

Aufkleber angebracht.

Diese Aufkleber müssen vor dem Ge-

brauch konsultiert werden .

(Auf der Zeichnung ist angegeben, wo

sie sich befi nden)

Signaux d’Attention

Sur la machine sont apposés des

autocollants de "ATTENTION”

non indélébiles (sauf le n°1).

Il est obligatoire d’en prendre con-

naissance avant toute utilisation (le

dessin ci-dessous indique leur position

sur la machine).

Señales de Atención

En la máquina se han colocado pega-

tinas de “ATENCION” no

indelebles (excluido n°1)

Es obligatorio ver las mismas antes

de cualquier utilización.

(El dibujo abajo indicado muestra su posi-

ción en dos tipos de máquinas).

ATTENZIONE :

STACCARE L'ALIMENTAZIONE ELETTRICA

PRIMA DI OGNI INTERVENTO DI PULIZIA

O DI MANUTENZIONE.

CAUTION :

DISCONNECT FROM POWER SUPPLY BEFORE

CLEANING OR MAINTENANCE.

ATTENTION :

COUPER L'ALIMENTATION ÉLECTRIQUE DE LA

MACHINE AVANT TOUTE INTERVENTION

D'ENTRETIEN OU DE MAINTENANCE.

ACHTUNG :

VOR REINIGUNGS-UND WARTUNGSARBEITEN

NETZSTECKER ZIEHEN.

C/E

GP3

KG. 3

C/E

GP8

KG. 8

ATTENTION 3

CARICO MASSIMO

PUT IN MAXIMUM

MOD.:S /N:

MADE IN ITAL Y

Hz:

T YPE :

A: kW :

YEA R:

kg:

PGA15-001N - rev. 00-14-02-18

Urządzenia bezpieczeństwa

i środki ochronne

Poniższa ilustracja wskazuje wszystkie

osłony i urządzenia bezpieczeństwa

znajdujące się na maszynie.

A) Osłona stała, która zwalnia wyjście

produktu i kieruje go w dół oraz

uniemożliwia kontakt rąk z ruchomymi

częściami.

B) Magnetyczny czujnik

bezpieczeństwa, który przerywa

pracę, po otwarciu drzwiczek.

POD ŻADNYM POZOREM NIE

WOLNO NARUSZAĆ

MECHANICZNYCH ZABEZPIECZEŃ

PRZED WYPADKAMI (RYS. 1-ODN. A)

ZA POMOCĄ TĘPYCH NARZĘDZI

(ŚRUBOKRĘTY, NOŻE ITP.) W CELU

UZYSKANIA DOSTĘPU DO CZĘŚCI

RUCHOMYCH I WYŁĄCZENIA LUB

NARUSZENIA CZUJNIKA

MAGNETYCZNEGO (RYS.1-ODN. B).

Safety devices and protections

The picture below shows all the protec-

tions and safety devices installed on the

machine.

A) Fixed protection that slows the

product down and prevent the hands

from touching the moving parts.

B) Safety magnetic sensor that stops

the cycle when the door is opened.

NEVER TAMPER WITH THE ME-

CHANICAL SAFETY PROTE-

CTIONS (FIG. 1-REF. A) WITH BLUNT

OBJECTS (SCREWDRIVERS, KNIVES,

ETC.) TRYING TO REACH MOVING

PARTS INSIDE THE MACHINE, TURN

OR TAMPER THE MAGNETIC SENSOR

(FIG. 2 - REF. B).

Dispositifs de securité

et protections contre les

accidents

L’illustration ci-dessous indique toutes

les protections et tous les dispositifs de

sécurité présents sur la machine.

A) Protection ﬁxe qui rallentit la sortie

du produit et l’achemine vers le bas et

elle empêche le contact des mains

avec les parties en mouvement

B) Capteur magnétique de sécurité qui

arrête le cycle lorsque la porte est

ouverte.

IL EST ABSOLUMENT INTERDIT

D’INTERVENIR SUR LES PROTEC-

TIONS MECANIQUES (FIG. 1 - RÉF. A)

AVEC DES CORPS CONTONDANTS

(P.EX. TOURNE-VIS, COUTEAUX,

ETC.) DANS LE BUT D’ATTEINDRE

LES ORGANES DE MOUVEMENT ET

DE DESACTIVER OU D’INTERVENIR

ABUSIVEMENT SUR LE CAPTEUR

MAGNÉTIQUE (FIG. 2 - RÉF. B).

Dispositivos de seguridad y de

protección contra accidentes

En la siguiente ilustración se indican

todos los dispositivos de protección y

seguridad que se encuentran presentes

en la máquina.

A) Protección ﬁja que ralentiza la salida

del producto dirigiéndolo hacia abajo

a ﬁn de impedir el contacto de las

manos con las piezas móviles.

B) Sensor magnético de seguridad que

interrumpe el ciclo al abrirse la

portezuela.

ESTÁ TERMINANTEMENTE

PROHIBIDO ALTERAR LOS

DISPOSITIVOS MECÁNICOS DE

PROTECCIÓN CONTRA ACCIDEN-

TES (FIG. 1 - REF. A) MEDIANTE

ELEMENTOS CONTUNDENTES (DE-

STORNILLADORES, CUCHILLOS,

ETC.) A FIN DE OBTENER ACCESO

A PIEZAS MÓVILES, ASÍ COMO DE-

SACTIVAR O MODIFICAR EL SENSOR

MAGNÉTICO (FIG. 2 - REF. B).

Sicherheitsvorrichtungen und

unfallschutz

In der nachstehenden Illustration sind alle

Schutzabdeckungen und Sicherheitsvor-

richtungen an der Maschine gezeigt.

A) Fest angebrachte Schutzabdeckung,

die den Austritt des Produkts

verlangsamt, dieses nach unten lenkt

und verhindert, dass die Hände mit

beweglichen Teilen in Berührung

kommen.

B) Sicherheits-Magnetsensor, der bei

Öffnen der Klappe den Zyklus

unterbricht.

ES IST STRIKT VERBOTEN,

MIT SPITZEN GEGENSTÄNDEN

(SCHRAUBENDREHER, MESSER

USW.) AN DEN MECHANISCHEN UN-

FALL-SCHUTZABDECKUNGEN (Abb.

1 - Pos. A) ZU HANTIEREN, UM AN

BEWEGLICHE TEILE HERANZU KOM-

MEN, UND DEN SCHALTER AUSSER

FUNKTION ZU SETZEN ODER DARAN

ZU MANI-PULIEREN (ABB. 2 - POS. B).

PGA15-001N - rev. 00-14-02-18

Recommended use

The machine is designed to peel garlic

and comprises a container with a drilled

rotating disc fi tted with agitators. Product

is rubbed against the disc as it turns,

ensuring that friction on the walls and on

the surface of the disc causes peeling.

Any use different from the recommen-

ded one is not allowed and may be

dangerous for the machine and the

Operators.

Always and only use the attachments

supplied.

The machine must always be operated

by only one operator.

The working and control position of the

operator is in front of the machine.

Każde inne użycie od tego

wskazanego należy uważać za

niewłaściwe, może ono spowodować

uszkodzenie maszyny i obrażenia

operatorów.

Należy używać wyłącznie

oprzyrządowania dostarczonego

w wyposażeniu.

Maszyna musi być obsługiwana

wyłącznie przez jednego operatora.

Stanowisko pracy i sterowania operatora

znajduje się blisko przyrządów

sterujących.

Utilisation Prevue

La machine a été conçue pour l’épluchage

de l’ail et elle se compose d’un récipient

dans lequel se trouve un disque tournant

percé et doté d’agitateurs. Lorsque ce

disque tourne, il provoque le frottement

du produit faisant en sorte que la friction

sur les parois et sur le plan du disque

entraîne l’épluchage.

Tout usage autre que l’usage indiqué

doit être considéré comme abusif et

peut causer des dommages à la ma-

chine et aux Opérateurs.

Il convient de n’utiliser que les acces-

soires fournis avec la machine.

La position de traval et de commande de

l’opérateur se trouve devant la machine.

Einsatzbereich

Die Maschine wurde zum Schälen von

Knoblauch gebaut und besteht aus einem

Behälter, in dessen Innern sich eine mit

Rührelementen ausgestattete gelochte

Drehscheibe befindet, Diese Scheibe

streift beim Drehen das Produkt und

bewirkt dabei das Schälen durch den

Abrieb an den Wänden und an der Platte

der Scheibe.

Jeder andere Gebrauch ist als unzuläs-

sig zu betrachten und kann sowohl

der Maschine wie auch dem Bediener

Schaden zufügen.

Es sollten immer nur die mitgelieferten

Zubehörteile verwendet werden.

Die Maschine darf jeweils nur von einer

Person bedient werden.

Zum Bedienen muss die Person vor der

Maschine stehen.

Utilización prevista

La máquina está diseñada para pelar ajo y

está compuesta por un recipiente en cuyo

interior hay un disco giratorio, perforado y

dotado de agitadores. Al girar, este disco

provoca el estregamiento del producto,

de tal forma que el rozamiento contra

las paredes y contra el plano del disco

provoca la peladura.

Cualquier uso distinto al indicado debe

considerarse como no previsto y puede

ocasionar daños a la máquina y a los

Operadores.

Es oportuno utilizar siempre y sólo los

accesorios suministrados.

La posición de trabajo y de mando del

operador tiene que ser delante de la

máquina.

Charakterystyka

techniczna

Przewidziane zastosowanie

Maszyna została zaprojektowana do

obierania czosnku. Składa się z

pojemnika z nawiercaną tarczą

obrotową z mieszadłami. Produkt ociera

się o obrotową tarczę, dzięki czemu

tarcie o ściany i powierzchnię tarczy

powoduje jego obieranie.

Technical

Features Caracteristiques

Techniques Allgemeine

Hinweise Características

Técnicas

PGA15-001N - rev. 00-14-02-18

Température et Humidité

ambiante

La machine fonctionne correctement à

l’intérieur des valeurs ambiantes sui-

vantes:

Température comprise entre +5°C et

+45°C.

Humidité comprise entre 30% et 90%.

Service Après-Vente

Prière de s’adresser au Concession-

naire chez lequel a été effectué l’achat

pour toutes les opérations de service

après-vente et d’entretien non décrites

ou indiquées dans la présente Notice.

Wartości środowiskowe

Maszyna pracuje prawidłowo w granicach

poniższych wartości środowiskowych:

Temperatura zawierająca się między

+5°C a +45°C.

Wilgotność zawierająca się między

30% a 90%.

Serwis techniczny

Należy zawsze zgłosić się do dilera,

u którego dokonało się zakupu

maszyny, odnośnie wszystkich

operacji serwisowych

i konserwacyjnych nie opisanych i nie

wskazanych w niniejszej Instrukcji

obsługi.

Operating ranges

The correct working of the machine is gua-

ranteed within the following environmental

ranges:

Temperature range between +5°C and

+45°C.

Humidity range between 30% and 90%.

After-sales service

We recommend you contact the Dealer

where you bought the machine for all

the servicing and maintenance opera-

tions that are not described in these

Operating Instructions.

Raumtemperaturen

Die Maschine arbeitet am besten bei fol-

gender Raumtemperatur und Feuchtigkeit:

Temperatur von +5°C bis +45°C.

Feuchtigkeit von 30% bis 90%.

Kundendienst

Für alle hier beschriebenen oder nicht

beschriebenen Wartungs- und Instan-

dsetzungsarbeiten, wenden Sie sich

am besten immer an Ihren Fachhändler.

Valores ambientales

La máquina trabaja de manera correcta

dentro de los siguientes valores am-

bientales:

Temperatura incluida entre +5° y +45°C.

Humedad entre 30% y 90%.

Servicio Posventa

Les aconsejamos que tomen contacto

siempre con el Concesionario donde

se ha comprado la máquina, para todas

aquellas operaciones de asistencia y

mantenimiento no descritas o indica-

das en este manual.

PGA15-001N - rev. 00-14-02-18

Transport

Montaż

Demontaż

Transport

Installation

Demolition

Wszyscy pracownicy odpowiedzialni za

transport i montaż maszyny muszą

zapoznać z niniejszymi instrukcjami.

Opakowanie i transport

Maszyna została opakowana w celach

transportowych w karton, na którym

znajdują się oznaczenia „GÓRA” i

„SZKŁO”.

W ten sposób opakowana maszyna jest

transportowana ręcznie przez jednego

lub dwóch operatorów lub ułożona jedna

na drugą w maksymalnej ilości 3 sztuk na

wózku ciągnionym ręcznie.

Magazynowanie

Opakowaną maszynę można

przechowywać w pomieszczeniu

zamkniętym i zadaszonym, odizolowaną

od ziemi na drewnianych paletach.

Zakres temperatur i wilgotności: między

-5°C a +60°C; między 30% a 90%.

Nie wywracać do góry opakowania.

Sprawdzić strzałkę „GÓRA”

wydrukowaną na kartonie. Ułożyć jedno

na drugim maksymalnie trzy opakowania.

Maszyna bez opakowania musi być

ustawiona stabilnie i przykryta plandeką.

Transport

Installation

Demolition

Transport

Installation

Abbruch

Diese Anweisungen sind allen Perso-

nen mitzuteilen, die Maschine transpor-

tieren und installieren.

Verpackung und Transport

Für den Transport ist die Maschine in

einem Karton mit den Hinweisen “ALTO”

und “FRAGILE” verpackt.

Die auf diese Weise verpackte Maschine

kann von ein bis zwei Personen von Hand,

oder maximal drei Maschinen aufeinander

gestapelt auf einem Handwagen transpor-

tiert werden.

Lagerung

Die verpackte Maschine in einem gesch-

lossenen Raum durch Holzstücke vom

Boden getrennt lagern.

Raumtemperatur und-feuchtigkeit (-5°C

bis +60°C ; 30% bis 90%).

Die Verpackung nicht auf den Kopf

stellen. Den auf der Verpackung aufge-

druckten Pfeil “ALTO” beachten.

Höchstens drei Kartons aufeinander

stapeln.

Die unverpackte Maschine ist stabil und

mit einem Tuch bedeckt zu lagern.

Ces instructions doivent être commu-

niquées à l’ensemble du personnel

chargé du transport et de l’installation

de la machine.

Emballage et Transport

La machine est emballée pour le transport

dans une caisse en carton sur laquelle

sont inscrites les indications “ALTO”

(“HAUT”) et “FRAGILE”. La machine ainsi

emballée peut être transportée manuelle-

ment par un ou deux Opérateurs ou bien,

empilée (3 max.), au moyen d’un chariot

à traction manuelle.

Stockage

Stocker la machine emballée dans un

local fermé et couvert, isolé du sol au

moyen de palettes de bois ou similaires.

Température et humidité courantes (de

-5°C à +60°C; de 30% à 90%).

Ne pas retourner l’emballage .

Contrôler la ﬂèche “ALTO” (Haut) im-

primée sur le carton. Ne pas empiler

plus de 3 emballages. La machine une

fois désemballée doit être mise dans

une position stable et couverte au moyen

d’une bâche.

Karton typu Amerykańskiego / Carton box / Caisse carton type Américain / Karton amerikanischer Art / Cajo de cartón tipo Americano

Inform all personnel involved in the

transport and installation of the ma-

chine of these Instructions.

Packing and Transport

The machine is packed for transport in

a carton box carrying the instructions

“ALTO” (“TOP”) and “FRAGILE”.

The packed machine can be transported

by hand by one or two Operators or, sta-

cked in a maximum number of three, by

a hand-towed cart.

Storage

Store the machine in its box in a closed

place. The machine must be isolated from

the ground by means of wood crosspieces

or similar. Temperature and humidity ran-

ges (between -5°C and +60°C; between

30% and 90%).

Never turn the box upside down.

Always check the “TOP” arrow printed

on the box. Never stack more than three

boxes. When removed from the box the

machine must be placed on a solid base

covered with a tarpaulin.

Transporte

Instalación

Demolición

Comunicar las presentes instruccio-

nes a todo el personal implicado en el

transporte e instalación de la máquina.

Embalaje y Transporte

La máquina se prepara para el transporte

en un embalaje de cartón en el cual se

indican las instrucciones “ALTO” y “FRA-

GIL”. La máquina embalada de esta forma

puede ser transportada a mano por uno o

dos operadores. Las máquinas también

pueden ser apiladas en número máximo

de tres utilizando una carretilla de despla-

zamiento manual.

Almacenamiento

Almacenar la máquina embalada en local

cerrado y cubierto, aislada del suelo por

medio de travesaños de madera o ma-

terial parecido. Temperatura y humedad

corrientes (-5°C +60°c; entre 30% y 90%).

No volcar la envoltura.

Controlar la ﬂecha «ALTO» impresa en el

cartón. Apilar hasta máx. tres embalajes.

La máquina sin embalaje debe posicio-

narse de manera estable y cubierta por

medio de una pieza de tela.

Wymiary

Model maszyny A B H Liczba kartonów

Machine Model N° of Boxes

Modèle Machine Nbre° Caisses

Maschinenmodell Anz. Kartons

Modelo Máquina N° cajas

Ciężar netto opakowania (kg)

Box net weight (Kg)

Poids net emballage (kg)

Nettogewicht Verpackung (kg)

Peso neto embalaje (Kg)

C/E GP3 620 520 670 1 4

C/E GP3T 730 680 1100 1 4

C/E GP8 860 700 1100 1 5

Size

Dimensions

Abmessungen

Dimensiones

ALTO

PGA15-001N - rev. 00-14-02-18

Odbiór

Opakowanie jest wykonane z

odpowiedniego materiału i przez

kompetentnych pracowników, w związku

z tym maszyny opuszczają zakład w

kompletnym i perfekcyjnym stanie.

Towar jest przewożony na ryzyko i

odpowiedzialność nabywcy, pomimo, że

jest ona dostarczona bezpłatnie na

adres nabywcy.

W związku z tym w celu sprawdzenia

jakości usług transportowych oraz, jeżeli

jest ona ubezpieczona, należy pamiętać:

1) przy odbiorze maszyny, przed

przystąpieniem do rozpakowania,

sprawdzić natychmiast czy karton nie

jest uszkodzony: jeżeli ma to miejsce,

odebrać towar z zastrzeżeniem,

wykonując fotografie ewentualnych

widocznych uszkodzeń;

2) rozpakować, sprawdzając zawartość

ze spisem opakowania;

3) sprawdzić czy komponenty maszyny

nie zostały uszkodzone podczas

transportu i spisać z kurierem protokół

szkody. Opisać ewentualne uszkodzenia

wysyłając list polecony z potwierdzeniem

odbioru ze sporządzonym dowodem

fotograficznym.

Empfang

Die Verpackung besteht aus geeignetem

Material und wurde von fachkundigem

Personal ausgeführt: Deshalb verlassen

die Maschinen das Haus vollständig und

in einwandfreiem Zustand.

Die Waren reisen auf Gefahr des Käufers,

auch wenn die Lieferung frei Haus erfolgt.

Zur Qualitätskontrolle des Transportes

und bei versicherten Transporten halten

Sie sich bitte an folgende Hinweise :

1) Beim Warenempfang die Verpackung

auf Beschädigung prüfen, bevor die

Maschine ausgepackt wird. Ist dies der

Fall, die Waren mit Vorbehalt entgegen-

nehmen und eventuelle offensichtliche

Beschädigungen fotografi eren;

2) Auspacken und den Inhalt mit der Ver-

packungsliste vergleichen;

3) Die Maschinenteile auf Transport-

schäden prüfen und dem Spediteur

eventuelle Schäden innerhalb von 3

Tagen nach Erhalt mit Einschreibebrief

mit Rückschein melden, wobei auch die

Photos mitzusenden sind.

Réception

L’emballage est constitué d’un matériau

approprié et effectué par du personnel

spécialisé : les machines quittent donc nos

établissements complètes et en parfait

état. La marchandise voyage aux

risques et périls de l’acquéreur, même

sielle est livrée franco domicile de ce

dernier Toutefois, pour le contrôle de la

qualité des services de transport, et au cas

où elle serait assurée, suivre la procédure

1) A la réception de la machine, avant

de procéder au désemballage, vériﬁer

immédiate-ment si la caisse est en-

dommagée. Si c’est le cas, accepter la

marchandise sous réserve, et produ-

ire des preuves photographiques des

éventuels dommages apparents;

2) Désemballer et vériﬁer le contenu sur

la base des listes d’emballage;

3) Contrôler que les composants de la

machine n’ont pas subi de dommages

pendant le transport. Notiﬁer à l’expédi-

tionnaire par lettre recommandée A.R.,

dans un délai de 3 jours à compter de la

réception, les éventuels dommages, en

joignant les preuves photographiques.

Reception

Packing is made with suitable material by

expert personnel: therefore, the machines

leave our factory in complete and perfect

conditions.

The goods travel at owner’s risk, even if

they are supplied carriage free.

In any case, for the qualitycontrol of tran-

sport services and when it is assured,

follow these directions:

1) upon receipt of the goods , before taking

the machine out of the box, verify im-

mediately if the box is damaged: in this

case accept the goods with prejudice,

supplying photographic evidence of the

damages;

2) remove the machine from the box, che-

cking the content against the packing

list;

3) verify that machine components were

not damaged during transport and no-

tify, within 3 (three) days of receipt, the

damages to the forwarding agent, with

registered mail, supplying at the same

time full photographic evidence of the

damages.

Recepción

El embalaje está constituido por material

adecuado y realizado por personal ex-

perto: las máquinas salen completas y

en condiciones perfectas. La mercancía

viaja por cuenta y riesgo del comprador,

aunque entregada franco domicilio deéste

último.

Sin embargo, para el control de la calidad

de los servicios de transporte y para el

caso en que estuviera asegurada, cumplir

las siguientes advertencias :

1) A la recepción de la máquina, antes

de proceder al desembalaje, veriﬁcar

en seguida si la caja resulta dañada:

en caso positivo retirar la mercancía

con precaución, produciendo pruebas

fotográficas de eventuales daños

aparentes.

2) Desembalar, veriﬁcando el contenido

con las listas de embalaje.

3)Controlar que los componentes de

la máquina no hayan sufrido daños

durante el transporte y notiﬁcar, dentro

de 3 días de la recepción, los daños

eventuales al transportista por medio de

carta certiﬁcada con acuse de recibo,

presentando simultáneamente pruebas

fotográﬁcas documentadas.

PGA15-001N - rev. 00-14-02-18

Transport bliski

Maszyna musi być podniesiona ręcznie

w sposób wskazany na poniższych

rysunkach lub ewentualnie za pomocą

wózka w celu uniknięcia jakiegokolwiek

uszkodzenia.

W związku z tym odradza się używanie

urządzeń podnoszących (wózki

widłowe, haki suwnicy itp.).

Podłączenie

Maszyna jest wyposażona we wtyczkę

do podłączenia do gniazda prądowego

sieci elektrycznej.

Zastosowane podłączenia pokazane

zostały na rysunku.

Sprawdzić i w razie

konieczności dopasować instalację

uziemiającą do sieci elektrycznej

miejsca instalowania maszyny.

Manutention

La machine doit être soulevée manuel-

lement comme il est indiqueé dans les

ﬁgures ci-dessous ou bien à l’aide de

bande de levage, aﬁn d’éviter d’endom-

mager la machine.

Eviter l’emploi d’engins de manutention

(p.ex. chariots à fourche, crochets de

ponts roulants, etc.) au contact direct de

la machine.

Branchement

La machine est dotée d’une ﬁche pour

le branchement à la prise de courant du

secteur.

Les types utilisés sont représentés

schématiquement dans la figure ci-

dessous.

Contrôler et, le cas échéant, faire

adapter l’installation de mise à la terre

du réseau électrique du local d’instal-

lation de la machine.

Innerbetrieblicher Trasport

Um Beschädigungen jeglicher Art zu ver-

meiden, werden die Maschinen von Hand

gehoben und getragen, wie die folgenden

Abbildungen zeigen.

Vom Einsatz von Hebezeugen (Gabel-

stapler, Haken von Hebevorrichtungen

usw.) zum Transport der unverpackten

Maschine wird deshalb abgeraten.

Anscluß

Die Maschine ist mit einem Netzstecker

ausgerüstet.

Die verwendeten Typen sind in der Ab-

bildung schematisch dargestellt.

Kontrollieren und die Erdung des

Installationsortes der Maschine even-

tuell durch einen Elektriker anpassen

lassen.

Handling

Always lift the machine manually as shown

in the pictures below, or with the aid of

lifting bands, in order to avoid any kind

of damage.

Do not use lifting systems (fork lift trucks,

hooks of bridge cranes, etc.) in direct

contact with the machine.

Connection

The machine is supplied with a plug for

connecting it to the mains outlet.

The types of plugs used are shown in the

picture below.

Verify and, if necessary, adjust the

earth system of the place where the

machine will be installed.

Desplazamiento

La máquina debe ser elevada manual-

mente de la manera ilustrada en la si-

guiente ﬁgura, eventualmente mediante

el uso de un carro, a ﬁn de evitar el riesgo

de que sufra daño.

Por lo tanto se desaconseja el uso en

contacto directo con la máquina de equi-

pos de elevación tales como carretillas

elevadoras, ganchos de puentes grúa, etc.

Conexión

La máquina está provista de enchufe

para el enlace a la toma de corriente de

la red eléctrica.

Los tipos utilizados son aquéllos que se

ilustran esquemáticamente en la ﬁgura.

Controlar y eventualmente adaptar

la instalación de tierra a la red eléctrica

del lugar de instalación de la máquina.

C/E GP3T - C/E GP8

C/E GP3

Ustawienie maszyny

Wolna przestrzeń przewidziana wokół

maszyny musi być odpowiednia do

sprawnego wykonywania wszystkich

operacji pracy i konserwacji (1 m po

stronie działania operatora).

Podłoga wokół maszyny musi być

utrzymywana w czystości i w dobrym

stanie.

Maszyna musi stać stabilnie, pionowo i

musi być zabezpieczona przed

ewentualnymi wibracjami

mechanicznymi. W związku z tym modele

C/E GP3T i C/E GP8 są wyposażone w 3

stałe nóżki z otworami do ewentualnego

zamocowania na podłodze za pomocą

kołków lub śrub oraz w jedną regulowaną

nóżkę (rys. 3 odn. A) służąca do

wypoziomowania maszyny.

Oprócz podłączenia typu elektrycznego

za pomocą wtyczki (Jednofazowej/

Trójfazowej) włożonej do gniazda

sieciowego, należy podłączyć wlot i wylot

wody.

Wlot wody wykonuje się podłączając

przewód (rys. 4 odn. A), który z kolei

musi być podłączony do głównej instalacji

wodnej.

Machine installation

Leave a clear area (at least 1 m on

the operator side) around the machine

for working, cleaning and servicing

operations. he machine must be installed

on a stable, vertical basis, protected from

possible mechanical vibrations.

The fl oor around the machine must be

kept clean and in good condition.

For this reason, the C/E GP3T and C/E

GP8 models are fi tted with 3 fi xed feet that

also have holes for fi xing the machine to

the fl oor by means of bolts and anchors

and a screwing foot (fi g. 3 ref. A) that

allows you to level the machine.

Connect the machine to the mains supply

by inserting the plug (Single phase/Three-

phase) in a suitable socket and connect

the water inlet and outlet.

The water inlet is performed by connecting

the pipe (fi g. 4 ref. A) and to the water

supply system.

Mise en place de la machine

L’espace libre prévu autour de la machine

doit être propre à permettre toutes les

opérations de travail et d’entretien (1 m.

du côté où l’opérateur doit travailler).

La machine doit être mise en place de

manière stable, en position verticale, sans

vibrations d’origine mécaniques.

Le sol autour de la machine doit être

maintenu propre et en bon état.

Pour cette raison les modèles C/E GP3T

et C/E GP8 sont équipé de 3 pieds ﬁxes

avec trous pour la ﬁxation éventuelle au

sol au moyen de tampons ou de boulons

et d’un pied réglable (ﬁg. 3 réf. A) qui

permet la mise à niveau de la machine.

En plus du branchement électrique, qui se

fait au moyen de la ﬁche (monophasée/

triphasée) à insérer dans la prise reliée au

secteur, il faudra prévoir le raccordement

pour l’admission et l’évacuation de l’eau.

Pour l’admission de l’eau, relier le tube

(ﬁg. 4 réf. A), préalablement raccordé à

l’installation de distribution de l’eau.

Positionieren der maschine

Um die Maschine herum muss

ausreichend Platz vorgesehen werden,

um alle Arbeits- und Wartungsvorgänge

bequem ausführen zu können (1 m auf

der Bedienerseite).

Die Maschine muss stabil und senkrecht

aufgestellt und gegen eventuelle

Vibrationen mechanischen Ursprungs

geschützt werden.

Der Fußboden um die Maschine ist sauber

und in einem guten Zustand zu erhalten.

Aus diesem Grund besitzen die Modelle

C/E GP3T und C/E GP8 3 Füße mit

Bohrungen für eine eventuelle Befestigung

auf dem Boden mit Dübeln oder Bolzen

und einen verstellbaren Fuß (Abb. 3

Pos. A), damit die MaschineDasnivelliert

werden kann.

Neben dem Elektroanschluss mit Hilfe

des vorgesehenen Steckers (einphasig/

dreiphasig), der in die Netzsteckdose

zu stecken ist, muss der Anschluss des

Wasserzulaufs und -ablaufs hergestellt

werden. Den Wasserzulauf bekommt man

durch Anschließen des Schlauchs (Abb. 4

Pos. A) an die Wasserleitung.

Emplazamiento de la máquina

El espacio libre en torno a la máquina

debe ser adecuado para facilitar la ejecu-

ción de todas las operaciones de trabajo

y de mantenimiento (debe quedar 1 m de

espacio libre en la parte en que interviene

el operador).

El emplazamiento de la máquina debe

ser estable, vertical y protegido contra

posibles vibraciones de origen mecánico.

El pavimento alrededor de la máquina se

debe mantener limpio y en buen estado.

Por este motivo, los modelos C/E GP3T

y C/E GP8 están provistos de tres pies

ﬁjos, con agujeros para eventual ﬁjación

al pavimento mediante tacos o pernos, y

un pie regulable (ﬁg. 3 ref. A) que permite

nivelar la máquina.

Además del enlace de tipo eléctrico, me-

diante el respectivo enchufe (monofásico/

trifásico) a conectar en la toma de corrien-

te de red, es necesario conectar la entrada

y la salida del agua.

La entrada del agua se obtiene conectan-

do el tubo (ﬁg. 4 ref. A), que a su vez debe

ser conectado a la instalación general

del agua.

PGA15-001N - rev. 00-14-02-18

W celu umożliwienia wylotu wody

wykorzystywanej do obierania, wraz z

obierkami, podłączyć za pomocą

przewodu (rys. 4 odn. B) odprowadzenie

obieraczki czosnku do sieci

kanalizacyjnej lokalu, w którym jest

zainstalowana maszyna poprzez

odpowiedni filtr zatrzymujący stałe

cząstki.

Należy pamiętać, że wspomniany filtr

jest obowiązkowy do zainstalowania w

oparciu o obowiązujące przepisy

odnośnie zanieczyszczenia wód.

W ŻADNYM WYPADKU NIE

WOLNO ZBLIŻAĆ SIĘ DO

RUCHOMYCH CZĘŚCI MASZYNY

PODCZAS PRACY. NALEŻY

NAJPIERW ODŁĄCZYĆ NAPIĘCIE ZA

POMOCĄ SPECJALNEGO

PRZYCISKU STOP, KTÓRY ZOSTAŁ

OPISANY W DALSZEJ CZĘŚCI

PODRĘCZNIKA.

Po ustawieniu maszyny wykonać w

kolejności poniższe czynności:

•Podłączenie przewodów wlotu - wylotu

wody

•Podłączenia elektryczne

•Rozruch

•Sprawdzenie kierunku rotacji

•Sprawdzenie sprawności urządzeń

bezpieczeństwa

•Sprawdzenie wylotu wody po

zamknięciu pokrywy

•Włączenie.

To allow water discharge from the peeling

process, together with the peels removed

from the product, connect the onion peeler

drain plug to the sewer system of the place

where the machine is installed by means

of pipe (fi g. 4 ref. B) and of the necessary

fi lter for blocking solid parts.

We remind you that the requirement for

the above mentioned fi lter has been made

compulsory by the laws on water pollution

now in force.

NEVER TRY TO REACH MOVING

PARTS INSIDE THE MACHINE

WHILE THE MACHINE IS RUNNING.

FIRST OF ALL, CUT THE CURRENT

OFF BY MEANS OF THE STOP BUTTON

DESCRIBED IN THE NEXT CHAPTER.

Once you have installed the machine,

follow these procedure :

• Connect the water inlet and outlet

• Electric connection

• Starting

• Check the rotation direction

• Verify that safety devices are in place

and effective

• Check water outlet with lid closed

• Turn the machine on.

Pour l’évacuation de l’eau utilisée pour

faciliter l’épluchage et l’élimination des

déchets, relier le tube (ﬁg. 4 réf. B) de la

goulette de déchargemnt de l’éplucheuses

d'oignons au réseau d’égouts du local où

la machine est installée, en utilisant le ﬁltre

de retenue des parties solides.

La présence du filtre de retenue est

requise par les normes en vigueur en

matière de pollution des eaux.

RAPPELONS QU’IL EST INTER-

DIT DE S’APPROCHER DES PAR-

TIES EN MOUVEMENT DE LA MACHINE

PENDANT LE FONCTION-NEMENT. IL

FAUT D’ABORD COUPER L’ALIMEN-

TATION ÉLECTRIQUE AU MOYEN

DU BOUTON D’ARRÊT DÉCRIT PLUS

LOIN.

La mise en place de la machine achevée,

effectuer les opérations suivantes dans

l’ordre :

• Raccordement des tuyaux d’admission

- écoulement de l’eau

• Branchements électriques

• Mise en service

• Contrôle du sens de rotation

• Contrôle de l’efﬁcacité des dispositifs

de sécurité

• Vérification de la sortie de l’eau, le

couvercle étant fermé

• Mise en marche.

Für den Abfluss des für die Schälung

verwendeten Wassers mit den

abgeriebenen Schalen den Abfl uss des

zweibeschaeler mit dem Schlauch (Abb.

4 Pos. B) an die Abwasserleitung des

Raums, in dem die Maschine installiert

ist, anschließen und den notwendigen

Feststofffilter dazwischen setzen. Es

wird darauf aufmerksam gemacht, dass

der genannte Filter von den geltenden

Bestimmungen zur Reinhaltung des

Wassers zwingend vorgeschrieben ist.

ES IST VERBOTEN, WÄHREND

DER ARBEIT AN BEWEGLICHE

TEILE DER MASCHINE HERAN-ZU-

GEHEN; DAZU MUSS DIE MASCHINE

MIT DEM WEITER VORN BESCHRIEBE-

NEN HALTKNOPF AUSGESCHALTET

WERDEN.

Wenn die Maschine aufgestellt ist, in

dieser Reihenfolge vorgehen:

• Anschluss der Schläuche Wasserzulauf

- Wasserablauf

• Elektroanschlüsse

• Start

• Überprüfung der Drehrichtung

• Überprüfung der Wirksamkeit der

Sicherheitsvorrichtungen

•Prüfung auf Austreten von Wasser bei

geschlossenem Deckel.

• Einschalten.

Para descargar el agua utilizada para

la mondadura además de las cáscaras

acumuladas, se deberá conectar me-

diante el tubo (ﬁg. 4 ref. B) la descarga

de la mondadora de cebollas a la red

de alcantarillado del local en el que la

máquina está instalada, aplicando el

correspondiente filtro de retención de

las partes sólidas. Téngase presente

que este ﬁltro ha sido establecido como

obligatorio por las normas vigentes sobre

contaminación hídrica.

SE RECUERDA QUE ESTÁ PROHI-

BIDO APROXIMARSE A LAS

PIEZAS MÓVILES DE LA MÁQUINA

DURANTE SU FUNCIONAMIENTO.

PARA ELLO, ANTE TODO DEBE IN-

TERRUMPIRSE LA ALIMENTACIÓN

ELÉCTRICA MEDIANTE EL RESPEC-

TIVO BOTÓN DE PARADA AL QUE SE

HARÁ REFERENCIA MÁS ADELANTE.

Una vez emplazada la máquina se de-

berán efectuar en sucesión las siguientes

operaciones:

• Enlaces de los tubos de entrada-salida

agua

• Enlaces eléctricos

• Arranque

• Control del sentido de rotación

• Control de eﬁcacia de los dispositivos

de seguridad

• Control de la salida de agua con la tapa

cerrada.

• Encendido

PGA15-001N - rev. 00-14-02-18

Demontaż

Zgodnie z obowiązującymi

przepisami oraz w celu ograniczenia

negatywnego wpływu na środowisko nie

wolno utylizować maszyny jako odpadu

komunalnego. Maszyna musi być

zutylizowana w specjalnych zakładach

zbiórki odpadów lub zwrócona do

dystrybutora przy zakupie nowej. Znak

umieszczony na maszynie wskazuje

obowiązek selektywnej zbiórki

materiałów składowych maszyny.

Nielegalna lub nieprawidłowa utylizacja

maszyny i jej komponentów podlega

karze według obowiązujących

przepisów. Poniżej zostały

wyszczególnione główne materiały

zastosowane w konstrukcji maszyny.

Demolition

Pursuant to prevailing law and for

the purpose of reducing waste environ-

mental impact, machine disposal as urban

waste is strictly forbidden. The machine

may only be forwarded to special waste

collection centres or returned to the distri-

butor when purchasing a new machine.

Machine markings clearly identify it as

separately collectable waste. Improper

or fraudulent disposal of the machine

or of any of its parts is liable to criminal

prosecution and other provisions under

law. The main materials making up the

machine are listed below.

Abbruch

In Übereinstimmung mit der gel-

tenden Gesetzgebung und mit dem Ziel,

die Umweltbelastung durch Abfälle zu

reduzieren, ist es verboten, die Maschine

als Stadtmüll zu entsorgen. Die Maschi-

ne ist bei den eigens dazu autorisierten

Sammelostellen zu entsorgen oder beim

Kauf einer neuen Maschine an den

Vertrieb zurückzugeben. Das an der

Maschine angebrachte Symbol zeigt die

Verpfl ichtung zur getrennten Entsorgung

des Geräts an. Die vorschriftswidrige und

unsachgemäße Entsorgung der Maschine

und ihrer Komponenten wird nach gel-

tender Rechtslage bestraft. In der nach-

stehenden Tabelle werden nacheinander

die bei der Konstruktion der Maschine

verwendeten Materialien angegeben.

Démolition

Conformément à la législation en

vigueur et aﬁn de réduire l'impact envi-

ronnemental du déchet, il est défendu

d'éliminer la machine comme déchet

urbain. La machine doit être éliminée

dans les centres de collecte prévus à cet

effet ou bien remise au distributeur au

moment de l'achat d'une machine neuve.

Le symbole apposé sur la machine indique

l'obligation de la collecte séparée de l'ap-

pareil. L'élimination abusive et impropre

de la machine et de ses composants est

passible de sanctions dans le cadre de la

réglementation en vigueur. On trouvera

dans le tableau ci-après la liste des princi-

paux matériaux utilisés pour la fabrication

de la machine..

Demolición

En conformidad con la legislación

vigente y con el objetivo de reducir el

impacto ambiental de los residuos, está

prohibido eliminar la máquina como resi-

duo urbano. La máquina debe ser enviada

a un centro de recogida autorizado o

devuelta al distribuidor en el momento de

adquirir una nueva máquina. El símbolo

aplicado en la máquina indica la obliga-

ción de la recogida selectiva de la misma.

La eliminación no autorizada o impropia

de la máquina y de sus componentes será

castigada según la normativa vigente.

En la siguiente tabla se enumeran los

principales materiales utilizados en la

construcción de la máquina.

MATERIAŁY /MATERIALS / MATERIAUX / MATERIALIEN / MATERIALES

STOP AL-SI / AL-SI ALLOY / ALLIAGE AL-SI / AL-SI LEGIERUNG / ALEACION AL-SI

ŻELIWO G25 / CAST IRON / FONTE G25 / GUSSEISEN G25 / FUNDICION G25

STAL AISI 304 / STEEL AISI 304 / ACIER AISI 304 / ROST.STAHL AISI 304 / ACERO AISI 304

STAL STOPOWA / STEEL ALLOY / ALLIAGES ACIER / LEGIERTER STAHL / ACEROS ALEADOS

ASTAL SZYBKOTNĄCA / SUPER CUT STEEL / ACIERS GDE VIT. / SCHNELLAUF. STAHL / ACEROS ALTA

STAL ULEPSZONA / STEEL TO HARDEN / ACIERS trem.et rec. / VERGÜTUNGSSTAHL /ACEROS

ŻELAZO (Fe37B) / IRON (Fe37B) / FER (Fe37B) / EISEN (Fe37B) / HIERRO (Fe37B)

KAUCZUK / RUBBER / CAOUTCHOUC / GUMMI / CAUCHO

PLASTIK / PLASTIC / PLASTIQUE / KUNSTOFF / PLASTICO

BAKELIT / BAKELITE / BAKELITE / BAKELIT / BAQUELITA

ŁOŻYSKA / BEARINGS / ROULEMENTS / LAGER / COJINETES

ŁOŻYSKA ŚLIZGOWE (B14) / BUSHINGS (B14) / COUSSINETS (B14) / BRONZELAGER (B14) / CHUMACERAS (B14)

CAVI ELETTRICI /

KABLE ELEKTRYCZNE/ CABLES ELECTR. / STROMKABEL /

SILNIKI / MOTORS / MOTEURS / MOTOREN / MOTORES

OLEJ SMAROWY/ LUBRICATING OIL / HUILE LUBRIF. / SCHMIERÖL / ACEITE LUBRICANTE

PGA15-001N - rev. 00-14-02-18

Maszyna została zaprojektowana do

obierania czosnku. Składa się z

cylindrycznego pojemnika z nawiercaną

tarczą obrotową z mieszadłami (rys. 5

odn. A).

Produkt ociera się o obrotową tarczę,

dzięki czemu tarcie o ściany powoduje

jego obieranie.

Tarcza posiada mieszadła zapobiegające

obracaniu się produktu w kierunku

wzdłużnym, dzięki czemu obieranie

zawsze odbywa się po tej samej stronie

(rys. 5 odn. B); te elementy pozwalają

produktowi na ciągłe toczenie się, tym

samym umożliwiając jego równomierne

obieranie.

Za pomocą rozpylacza (rys. 5 odn. C) do

komory zostaje wprowadzona zimna

woda, która pozwala wydalać odpady i

jednocześnie spełnia rolę środka

zmiękczającego. W oparciu o czas i ilość

użytego produktu można uzyskać różne

rodzaje obierania. W związku z tym na

tablicy sterowniczej znajduje się licznik,

za pomocą którego można

zaprogramować czas konieczny do

obrania produktu.

Uwaga: rozpylanie wody zostanie

uruchomione automatycznie po

zamknięciu pokrywy.

The machine is designed to peel garlic

and comprises a cylindrical container with

a stainless steel drilled rotating disc fi tted

with agitators (fi g. 5 ref. A).

Product is rubbed against the disc as it

turns, ensuring that friction on the walls

causes peeling.

The disc is fi tted with agitators to prevent

product rolling lengthways and ensure

peeling always occurs on the same side

(fi g. 5 ref. B); these elements cause the

product to roll continuously producing a

homogeneous peeling.

The sprayers (fi g. 5 ref. C) supplies cold

water inside the cell, removing the depo-

sits and softening the peel to be removed.

According to the time and the quantity

of product used you can obtain different

types of peeling. For this reason, the

control board is fi tted with a timer that you

can use to set the time needed for peeling

the product.

N.B. water spraying activates automatical-

ly on closing the lid.

La machine a été conçue pour l’épluchage

de l’ail et elle se compose d’un récipient

cylindrique dans lequel se trouve un di-

sque tournant en acier inox percé et doté

d’agitateurs (ﬁg. 5 réf. A).

Lorsque ce disque tourne, il provoque

le frottement du produit faisant en sorte

que la friction sur les parois entraîne

l’épluchage.

Aﬁn d’éviter que le roulement soit linéaire

et que l’épluchage se fasse sur le produit

toujours et uniquement du même côté, le

plat a été équipé d’agitateurs (ﬁg. 5 réf.

B). Grâce à ces éléments, le produit peut

rouler continuellement et être épluché de

manière homogène.

L’eau froide est introduite à l’intérieur de

la chambre au moyen trois pulvérisateurs

(ﬁg. 5 réf. C), aﬁn de favoriser l’élimination

des déchets et l’assouplissement de la

peau devant être enlevée.

Différents types d’épluchage peuvent

être obtenus en fonction du temps et

de la quantité de produit à traiter. Sur le

tableau de commande vous trouverez un

temporisateur permettant de programmer

le temps nécessaire pour l’épluchage du

produit.

Nota. La pulvérisation de l’eau est activée

automatiquement lors de la fermeture du

couvercle.

Die Maschine wurde zum Schälen von

Knoblauch gebaut und besteht aus einem

zylindrischen Behälter, in dessen Innern sich

eine mit Rührelementen ausgestattete ge-

lochte Drehscheibe aus Inox-Stahl befi ndet

(Abb. 5 Pos. A).

Diese Scheibe streift beim Drehen das Pro-

dukt und bewirkt dabei das Schälen durch

den Abrieb an den Wänden.

Damit der Lauf nicht linear ist und das

Schälen des Produkts nicht immer von

derselben Seite aus erfolgt, wurde die

Scheibe mit Rührelementen ausgestattet

(Abb. 5 Pos. B); diese Elemente bewirken

ein fortwährendes Rollen des Produkts

und eine gleichmäßige Schälung. Über

drei Spritzdüsen (Abb. 5 Pos. C) wird

kaltes Wasser in die Kammer geleitet, das

den Abrieb wegspült und gleichzeitig als

Weichmacher für die abzutragende Schale

fungiert. In Abhängigkeit von der Zeit und

von der Produktmenge können verschiede-

ne Schälungsarten erzielt werden.

Aus diesem Grund befi ndet sich auf der

Schalttafel eine Schaltuhr, mit der die zum

Schälen des Produkts erforderliche Zeit

programmiert werden kann.

N.B.: der Wasserstrahl wird automatisch bim

Schließen des Deckels betätigt.

Obsługa maszyny Use of the machine

Utilisation de la machine

Betrieb der Maschine

Uso de la máquina

La máquina está diseñada para pelar ajo y

está compuesta por un recipiente cilíndri-

co en cuyo interior hay un disco giratorio

de acero inoxidable, perforado y dotado

de agitadores (ﬁg. 5, ref. A).

Al girar, este disco provoca el estrega-

miento del producto, de tal forma que el

rozamiento contra las paredes provoca

la peladura.

Para evitar que la rotación sea lineal y que

la peladura del producto se realice siem-

pre en el mismo lado, el plato está dotado

de agitadores (ﬁg. 5, ref. B). Mediante

estos elementos se obtiene la rodadura

continua del producto y, con ello, una

mondadura homogénea. Mediante tres

aspersores (ﬁg. 5 ref. C) se introduce agua

fría en la cámara, que elimina el material

acumulado (cáscara molida) y que opera

como emoliente para ablandar la película

que debe ser removida.

En función del tiempo y cantidad de pro-

ducto utilizado es posible obtener varios

tipos de mondadura. Por ello, en el cuadro

de mandos está presente un temporiza-

dor que permite programar el tiempo de

mondadura del producto.

Nota: El rociado de agua se acciona au-

tomáticamente al cerrar la tapa.

Pojemność maszyny

Mod. C/E GP3 - C/E GP3T: 3 kg.

Mod. C/E GP8: 8 kg.

ZALECA SIĘ NAPEŁNIENIE

POJEMNIKA PRODUKTEM DO

OBIERANIA, DO POZIOMU 7 CM

PONIŻEJ BRZEGU ZBIORNIKA,

POZWALAJĄC W TEN SPOSÓB

PRODUKTOWI NA SWOBODĘ RUCHU

PODCZAS OBRÓBKI.

Na zakończenie obierania w celu

wyciągnięcia produktu z pojemnika

należy, utrzymując maszynę ciągle w

ruchu, otworzyć drzwiczki wyładowcze

(rys. 6 odn. A), blokując je w

odpowiedniej pozycji (rys. 6).

Drzwiczki wyładowcze (rys. 6 odn. A)

otwierają się tylko na zewnątrz, nie

pozwalając na włożenie rąk ani innych

części ciała do środka maszyny.

Ostatni przyrząd zabezpieczający składa

się z czujnika magnetycznego (rys. 6

odn. B) umieszczonego w okolicy

zawiasów pokrywy, który rozłącza ruch

maszyny w momencie podniesienia

pokrywy.

PGA15-001N - rev. 00-14-02-18

Machines capacity

Mod. C/E GP3 - C/E GP3T: 3 kg.

Mod. C/E GP8: 8 kg.

FILL THE CONTAINER WITH THE

PRODUCT TO BE PEELED ONLY

UP TO 7 CM. FROM THE RIM, SO THAT

THE PRODUCT WILL BE FREE TO

MOVE DURING THE PEELING CYCLE.

After peeling, to extract the product we

recommend opening the unloading door

(fi g. 6 ref. A) while the machine is still

running and locking it in position (fi g. 6).

The discharging door (fi g. 6 ref. A) that can

be opened outward only, prevents hands

or other objects from being introduced

inside the machine.

The fi nal protection device is composed

of a coded magnetic sensor (fi g. 6 ref. B)

near the hinge of the lid which stops the

machine when the lid is raised.

Kapazitaet der machine:

Mod. C/E GP3 - C/E GP3T: 3 kg.

Mod. C/E GP8: 8 kg.

ES WIRD EMPFOHLEN, DEN

BEHÄLTER NUR BIS 7 CM UNTER

DEN RAND MIT DEM ZU SCHÄLENDEN

PRODUKT ZU BEFÜLLEN, DAMIT DIE-

SES BEI DER BEARBEITUNG MEHR

BEWEGUNGSFREIHEIT HAT.

Nach Abschluss des Schälens empfehlen

wir zum Ausziehen des Produkts, die

Maschine stets laufen zu lassen, die

Auslassklappe (Abb. 6 Pos. A) zu öffnen

und in der entsprechenden Position zu

blockieren (Abb. 6).

Dadurch, dass sich die Entladeklappe

(Abb. 6 Pos. A) nur nach außen öffnen

lässt, wird verhindert, dass die Hände

oder Sonstiges in die Maschine gelangen

können. Die letzte Schutzvorrichtung

besteht aus einem Magnetsensor (Abb. 6

Pos. A), auf Höhe des Deckelscharniers

der die Maschine anhält, wenn der Deckel

angehoben wird.

Capacidad de la màquina:

Mod. C/E GP3 - C/E GP3T: 3 kg.

Mod. C/E GP8: 8 kg.

SE ACONSEJA LLENAR EL CON-

TENEDOR CON EL PRODUCTO

A MONDAR SÓLO HASTA UNOS 7 CM

DEL BORDE, LO QUE PERMITE DEJAR

MAYOR POSIBILIDAD DE MOVIMIENTO

DEL PRODUCTO MISMO DURANTE LA

MONDADURA.

Para la extracción del producto una vez

terminada la peladura, se recomienda

abrir la puerta de descarga (Fig. 6, Ref.

A) con la máquina en movimiento, blo-

queándola en la posición correspondiente

(Fig. 6).

Abriéndose sólo hacia afuera, la porte-

zuela de descarga (ﬁg. 6 ref. A) impide la

introducción de las manos u objetos en

la máquina. El último dispositivo de pro-

tección consiste en un sensor magnético

(ﬁg. 6 ref. A) situado en correspondencia

con la bisagra de la tapa que desactiva la

marcha cuando se levanta la tapa.

Capacité de la machine:

Mod. C/E GP3 - C/E GP3T: 3 kg.

Mod. C/E GP8: 8 kg.

IL EST RECOMMANDE DE REM-

PLIR LE CONTAINER AVEC LE

PRODUIT A TRAITER, JUSQU’A 7 CM

ENVIRON DU BORD, POUR LAISSER

AU PRODUIT LA POSSIBILITE DE

MOUVEMENT DURANT LA PHASE DE

TRAVAIL.

Une fois l'épluchage terminé, pour l'ex-

traction du produit, nous conseillons, tout

en gardant la machine en marche, d'ouvrir

le portillon d'évacuation (ﬁg. 6 réf. A) en

le bloquant dans la position prévue à cet

effet (ﬁg. 6).

Le volet de décharge (ﬁg. 6 réf. A) qui

s’ouvre seulement vers l’exterieur em-

peche de pouvoir introduir les mains ou

atre chose dedans la machine. Le dernier

dispositif de protection se compose d'un

capteur magnétique (ﬁg. 6 réf. A) situé à

proximité de la charnière du couvercle

qui désactive le fonctionnement quand

on soulève le couvercle.
