LED ICE FPL IP44 SENSOR
NOTES
The product should be installed by a qualied electrician. The manufacturer reserves the right to refuse warranty service if the
product shows signs of damage due to incorrect maintenance or installation. Surface mounted installation only.
Do not install the product in high temperature or humid place.
INSTALLATION
1. Turn o󰀨 the power.
2. Turn the lamp difuser to losen and and separate from the housing. as shown in picture a.
3.Fix the housing with the expansion pipe and self-tapping screws as shown in picture b.
4.Connect the commercial power wire with the terminal block as shown in picture c.
5. Recheck if everything is well connected. Cover the housing with the lamp difuser and rotate to nish the installation (as
shown in picture d).Turn on the power.

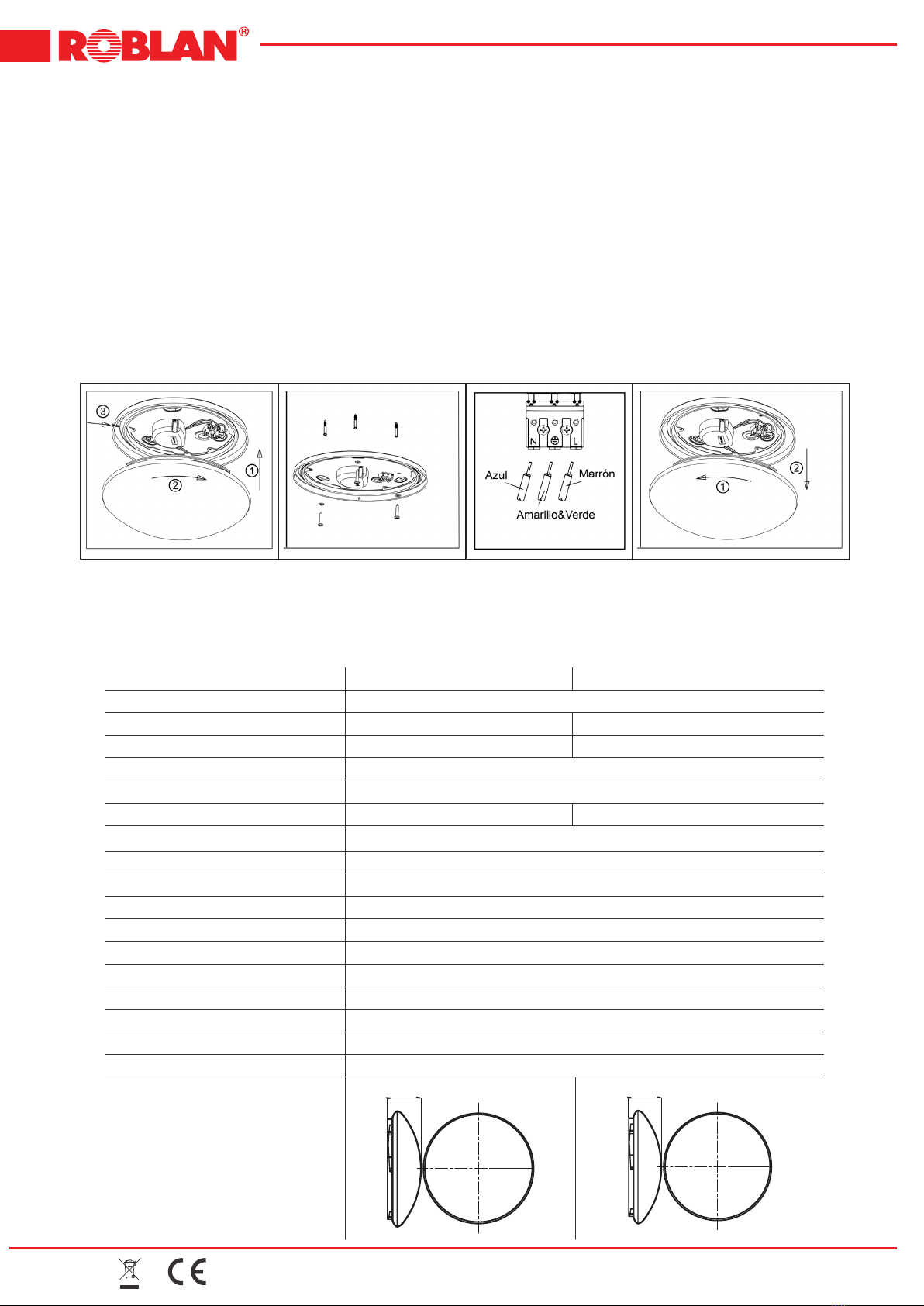

a. b. c. d.
WARNINGS:
* Power should be cut o󰀨 before installation, maintenance or inspection.
* Please install and use the light strictly according to the instruction.
* Do not disassemble or remold the product to avoid accident of electric shock or light failure.
* The wall switch only controls the main power, not the emergency lighting.
* If you discover any malfunction or abnormal condition, please informt the supplier.
ITEM NUMBER ICEIP44SENFRW18F ICEIP44SENFRW32F
Input Voltage(VAC) 220-240V AC
Input Current(A) 0.14 0.24
Power(W) 18 32
Power Factor >0.9
Color Temperature(K) 3000WW/ 4000NW
Luminous Flux (Lm) 1500/1600 2800/3000
Beam Angle(°) 120
Lifespan (hour) 30000
Protection Rate IP44
Working Temperature(°C) -20-40
CRI (Ra) >80
Detection sensitivity 10% / 25% / 50% / 75% / 100%
Hold time 5s / 30s / 90s / 3min / 20min / 30min
Daylight sensor 2lux / 10lux / 25lux / 50lux / Disable
Mounting height 6m Max.
Motion detection 0.5~3m/s
Detection angle 150°(wall installation)/ 360°(ceiling installation)
Measurements 105 360 11 5 410

MANUAL DE INSTRUCCIONES
INSTRUCTION MANUAL
Avda. de Las Retamas 5. 45950 Casarrubios del Monte (Toledo) España
Tel: [phone] Email: [email protected] www.roblan.com

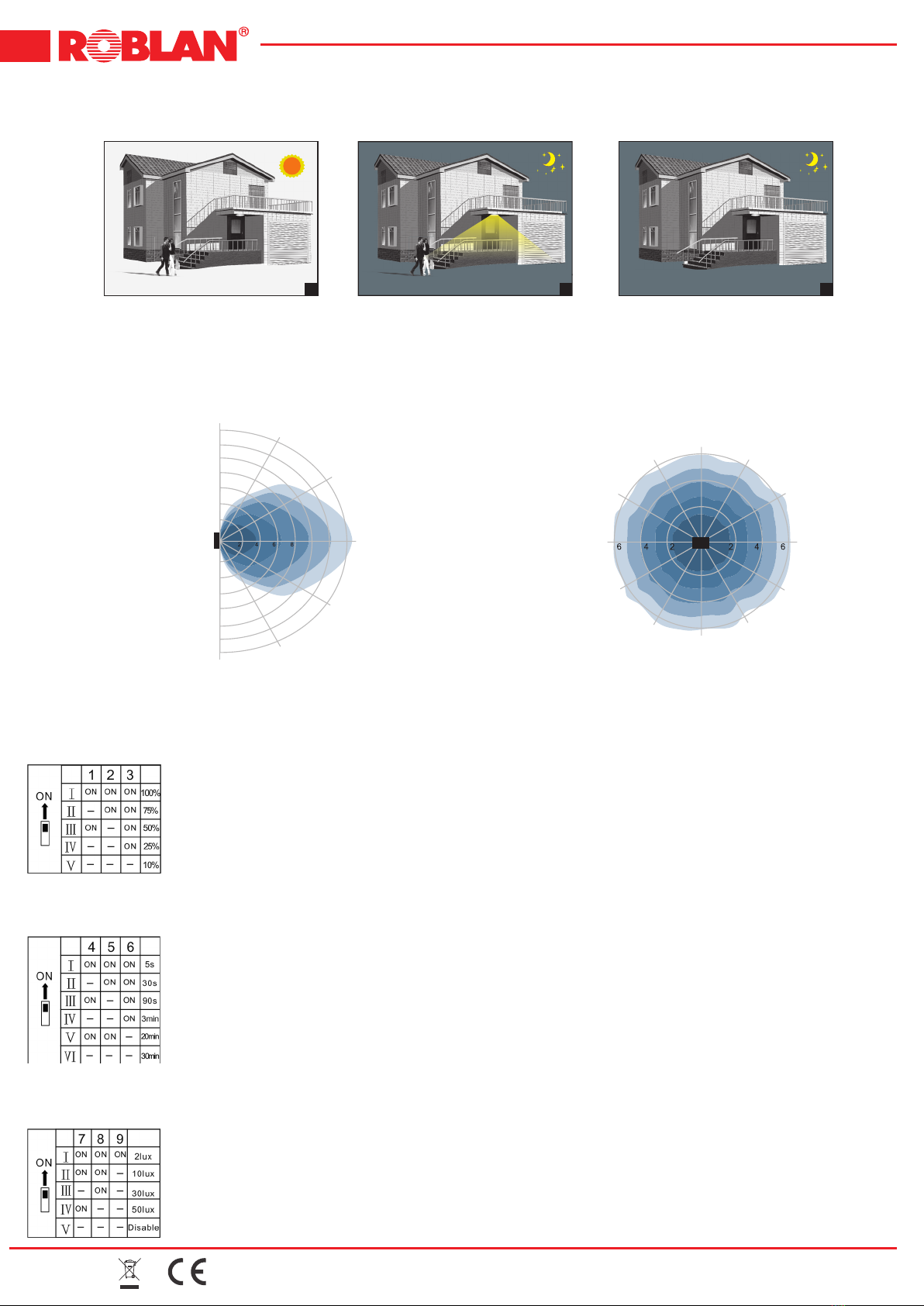

ON/OFF FUNCTION
