ROBLIN ASTRA User manual

Astra
FR Manuel d'ÌInstructions
2
GB Instruction Manual
12

2
FR
Chère Madame, Cher Monsieur,
Si vous suivez attentivement les
recommandations contenues dans ce mode
d’emploi, votre hotte
restera toujours efficace, et fournira
constamment les mêmes performances.
SOMMAIRE
CONSEILS ET SUGGESTIONS 3
CARACTERISTIQUES 4
INSTALLATION 6
UTILISATION 9
ENTRETIEN 10

3
FR
CONSEILS ET SUGGESTIONS
INSTALLATION
•Lefabricantdéclinetouteresponsabilitéencasdedommagedûàune
installation non correcte ou non conforme aux règles de l’art.
•La distance minimale de sécuritéentre le plan de cuisson et la hotte
doit être de 650 mm au moins.
•Vérifier que la tension du secteur corresponde àla valeur qui figure
sur la plaquette apposée àl’intérieur de la hotte.
•Connecter la hotte àla sortie d’air aspiréàl’aide d’une tuyauterie
d’un diamètre égal ou supérieur à120 mm. Le parcours de la
tuyauterie doit être le plus court possible.
•Eviterdeconnecterlahotteàdes conduites d’évacuation des fumées
issues d’une combustion (Chaudière, cheminée, etc…).
•Si vous utilisez des appareils qui ne fonctionnent pas àl’électricité
dans la pièce ou est installée la hotte (par exemple : des appareils
fonctionnant au gaz), vous devez prévoir une aération suffisante du
milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui
communique avec l’extérieur pour garantir l’infiltration de l’air pur.
UTILISATION
•La hotte a étéconçue exclusivement pour l’usage domestique, dans
le but d’éliminer les odeurs de la cuisine.
•Ne jamais utiliser abusivement la hotte.
•Ne pas laisser les flammes libres àforte intensitéquand la hotte est
en service.
•Toujours régler les flammes de manière àéviter toute sortie latérale
de ces dernières par rapport au fond des marmites.
•Contrôler les friteuses lors de l’utilisation car l’huile surchauffée
pourrait s’enflammer.
•La hotte ne doit pas être utilisée par des enfants ou des personnes ne
pouvant pas assurer une utilisation correcte.
ENTRETIEN
•Avant de procéder àtoute opération d’entretien, débrancher la hotte
en retirant la fiche ou en actionnant l’interrupteur général.
•Effectuer un entretien scrupuleux et en temps dûdes Filtres, àla
cadence conseillée.
•Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un
chiffon humide et un détergent liquide neutre.
650 mm min.

4
FR

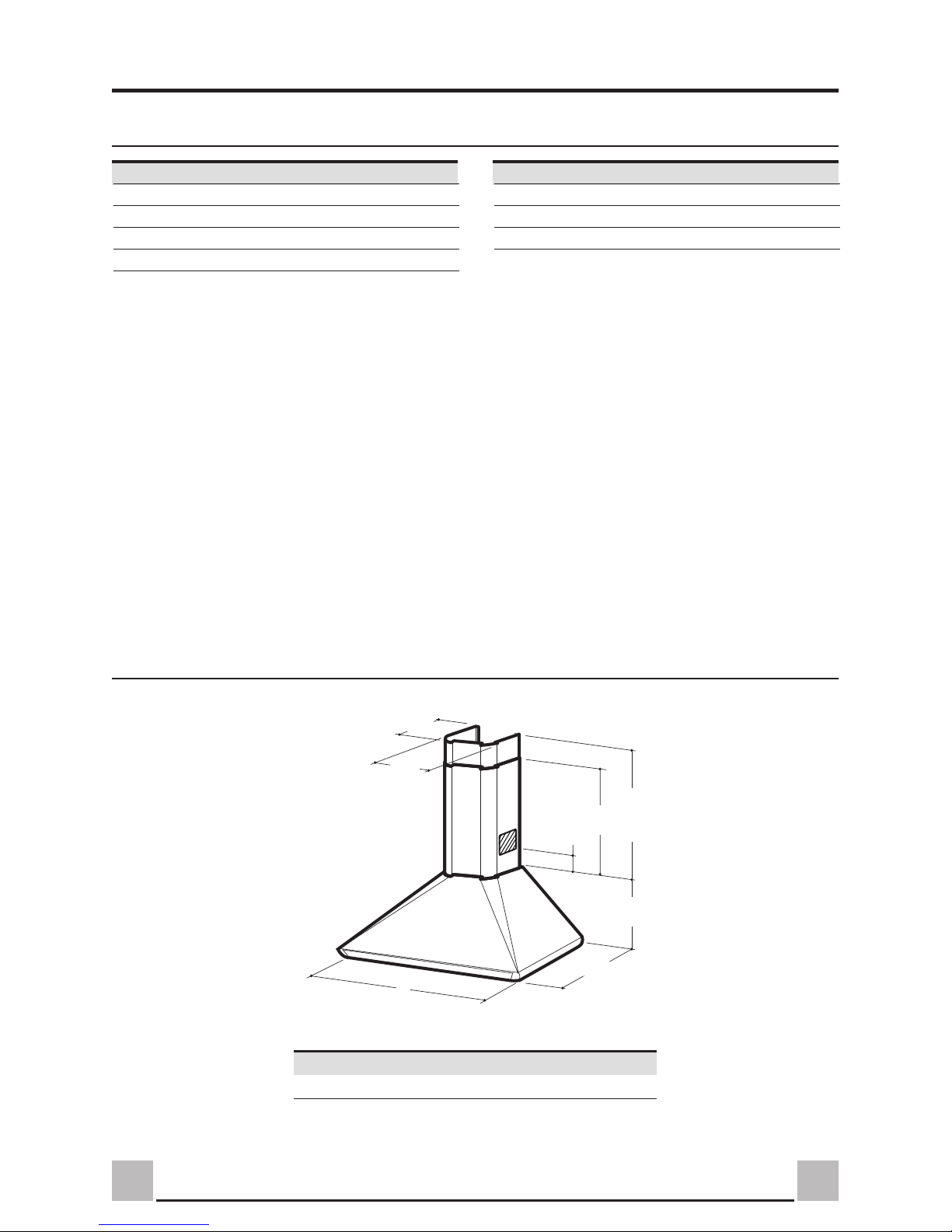

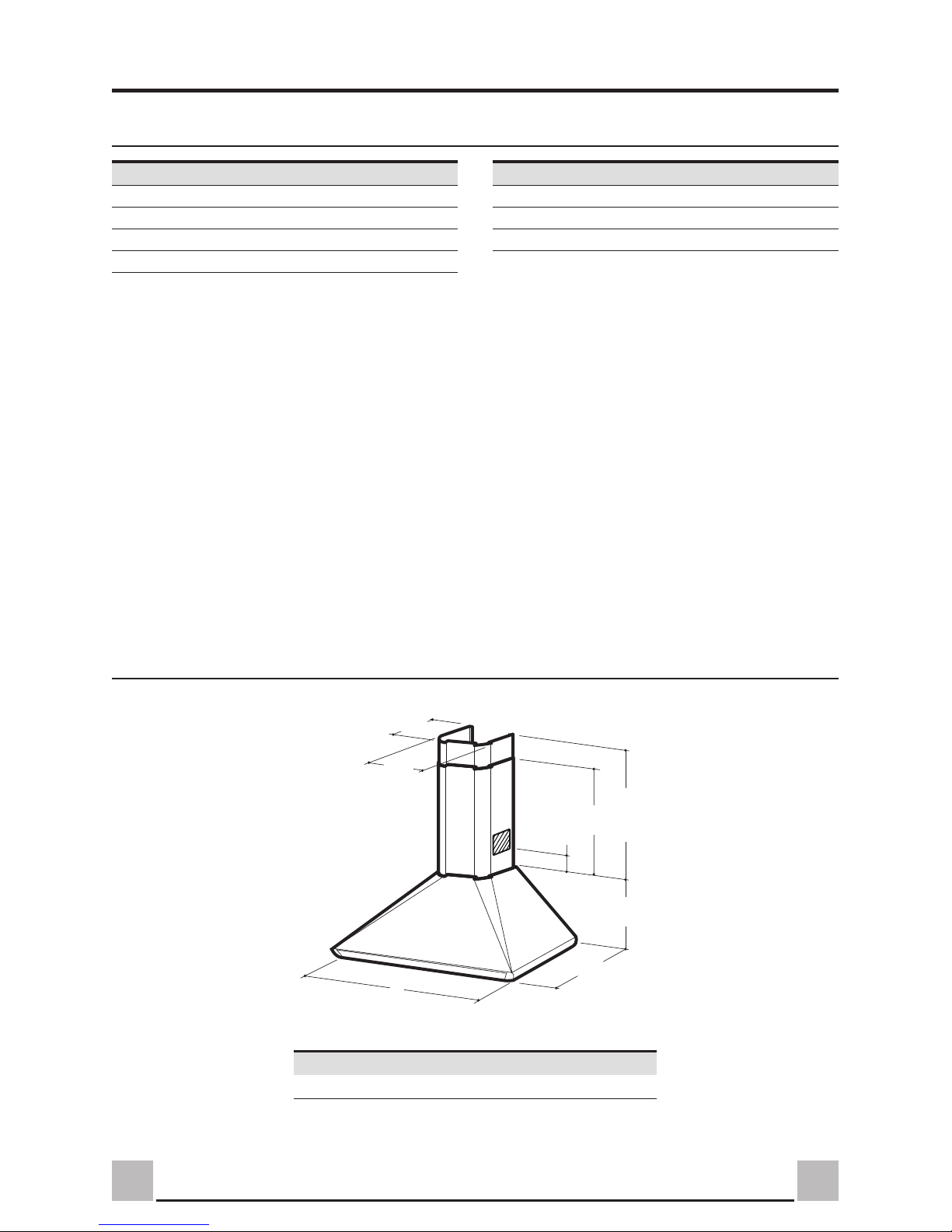

CARACTERISTIQUES
Caractéristiques techniques
Encombrement
Hotte Basic Moteur Quantité Puissance
Tension alimentation 220-240 V/40K-A 1150 W(60)
Fréquence alimentation 50 Hz
Classe isolement II (60) I (90) 8BS/28K-A-P 1205 W(90)
Poids ~ 12 kg
Hotte Type 6 9
L598 898
190
200
L
360
55
360 min
760 max
240
495

5
FR

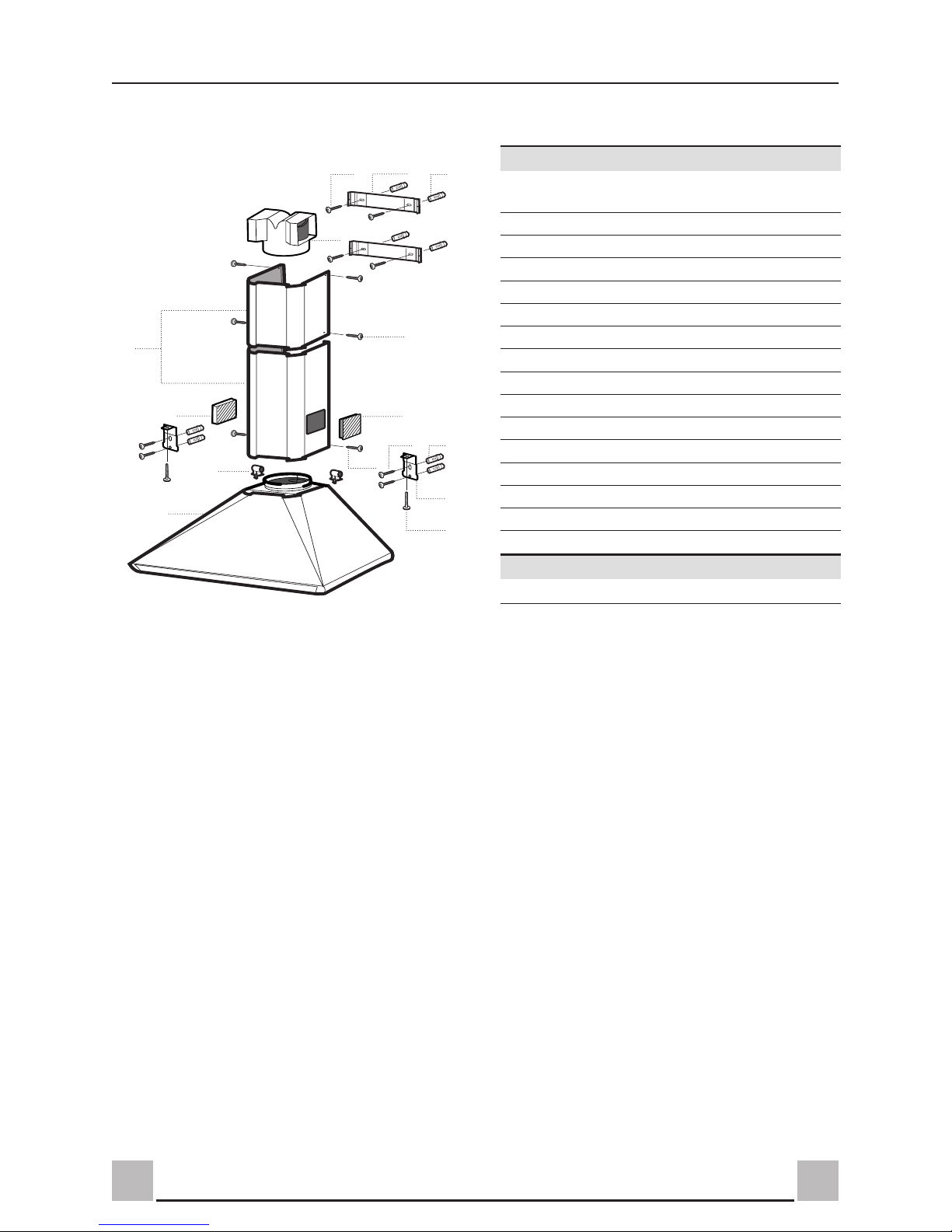

Composants
Réf. Q.té Version Filtrante ou Aspirante
11Corps Hotte équipé de: Commandes,
Lumière, Groupe Ventilateur, Filtres
21Cheminée Télescopique formée par :
2.1 1Cheminée Supérieure
2.2 1Cheminée Inférieure
7.1 2Brides Fixation Corps Hotte
7.2.1 2Brides Fixation Cheminée Supérieure
8a 1Grille en Direction Droite Sortie Air
8b 1Grille en Direction Gauche Sortie Air
11 8Chevilles
12a 8Vis 4,2 x 44,4
12d 2Vis M4 x 25
12e Vis 2,9 x 9,5
15 1Raccord Sortie Air
17 2Bagues Fixation Cheminée Inférieure
Q.té Documentation
1Manuel d’instructions
17
12e
1
7.2.1
7.1
12a
15
11
12a 11
12d
12e
2.1
2.2
2
8b
8a

6
FR
INSTALLATION

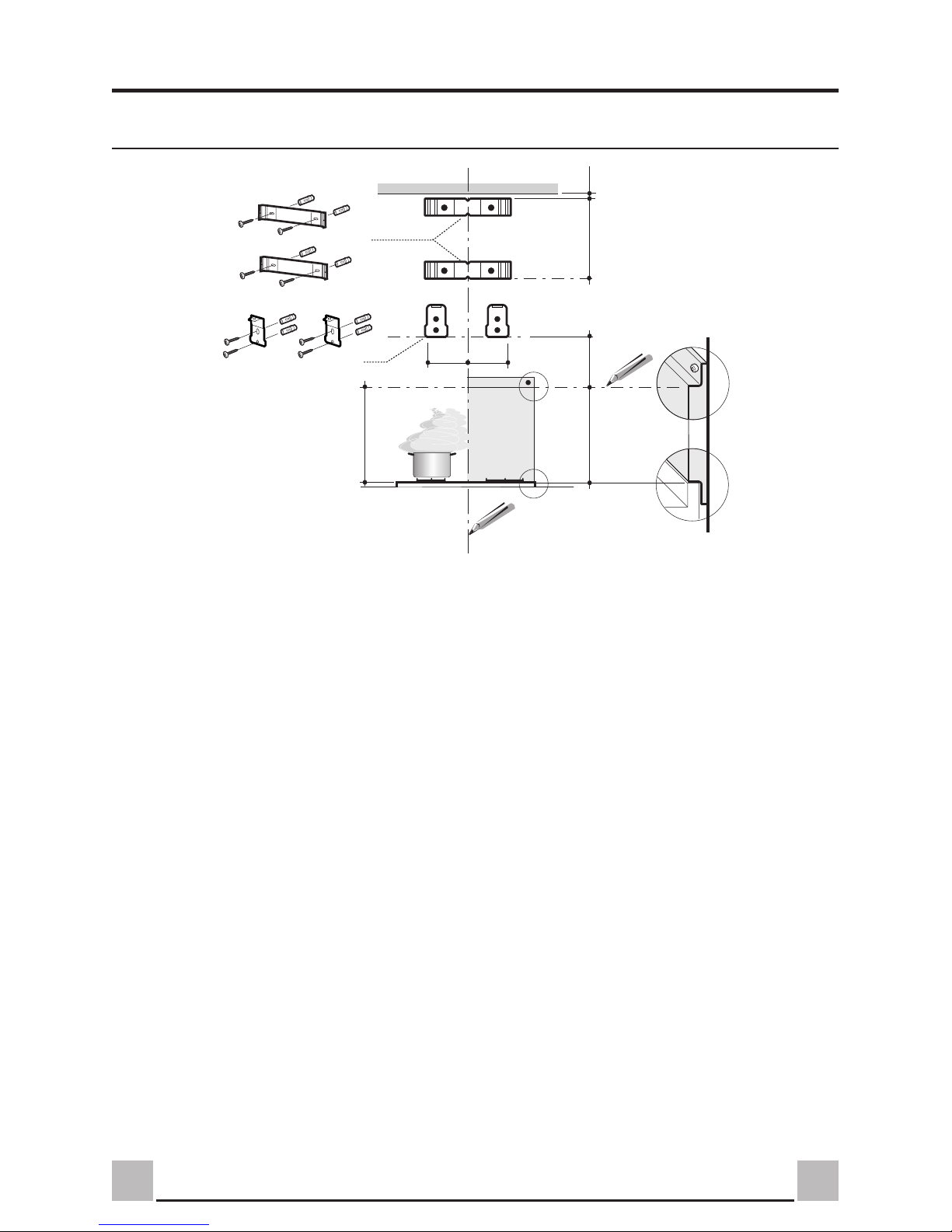

Perçage Paroi et Fixation Brides
Tracer sur la paroi :
•une ligne verticale allant jusqu’au plafond ou àla limite supérieure, au centre de la zone prévue pour
le montage de la hotte.
•une ligne horizontale à650 mm min. au-dessus du plan de cuisson pour installation sans embases :à
la cote H (H = hauteur de la partie en vue de l’embase), en cas d’installation avec embase.
•Poser comme indiquéune bride 7.2.1 sur la paroi à1-2 mm du plafond ou de la limite supérieure, en
alignant son centre (découpes) sur la ligne verticale de repère.
•Marquer les centres des trous de la bride.
•Poser comme indiquéla bride 7.2.1àX mm sous la première bride (X = hauteur cheminée supérieure
fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
•Marquer les centres des trous de la bride.
•Poser comme indiqué, la bride 7.1 à120 mm de la ligne verticale de repère, et 175 mm au-dessus de
la ligne horizontale de repère.
•Marquer les centres des trous de la bride.
•Répéter cette opération sur le côtéopposé.
FIXATION EMBASE (SI FOURNIE)
L’Embase doit être montée avant d’installer le corps de la hotte et si l'on souhaite la fixer au mur par le
haut ou par le bas, il est nécessaire de la monter àla juste hauteur avant de monter les bases. Comme il
s’agit d’une opération complexe, elle doit être confiée àl’installateur de la cuisine ou àun personnel
compétent ayant pris connaissance de toutes les dimensions finales des meubles.
En se limitant àla fixation supérieure, procéder comme suit :
•Poser l’embase sur la base en insérant l’intercalaire inférieur entre le plan supérieur et la paroi, en le
centrant par rapport àla ligne verticale de repère.
•Marquer les centres des deux trous de l’intercalaire supérieur.
H 175 X1÷2
50 min.
7.2.1
7.1 120
120

7
FR
•Percer de ø8 mm tous les points marqués.
•Insérer les chevilles 11 dans les trous.
•Fixer les brides en utilisant les vis 12a fournies.
•Si présente, fixer l’embase, en utilisant les vis 12a fournies.

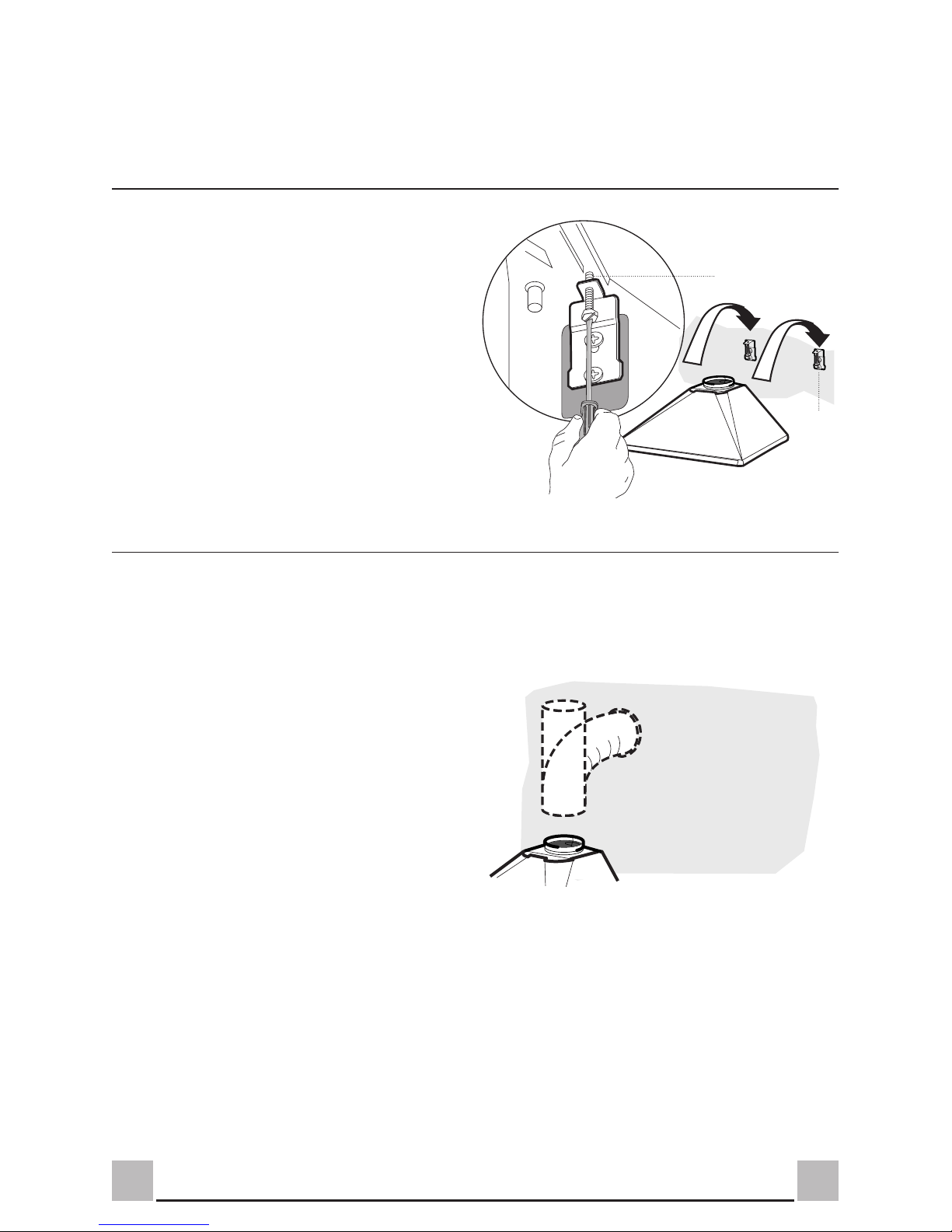

Montage du Corps de la Hotte
Branchements
SORTIE AIR VERSION ASPIRANTE
En cas d’installation en version aspirante, brancher la hotteàla tuyauterie de sortie via un tube rigide ou
flexible de ø150 mm.
•Visser sur les brides 7.1 les 2 vis 12d fournies.
•Accrocher le corps hotte aux brides 7.1, en le
centrant sur la ligne verticale.
•Agir sur les vis 12d, par le dessous de la hotte
pour en niveler le corps.
•Fixer le tube par des colliers appropriés. Le
matériau nécessaire n’est pas fourni.
•Retirer les éventuels filtres anti-odeur au charbon
actif.
7.1
12.d
ø 15

8
FR
SORTIE AIR VERSION FILTRANTE
BRANCHEMENT ELECTRIQUE
•Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts
d’au moins 3 mm.

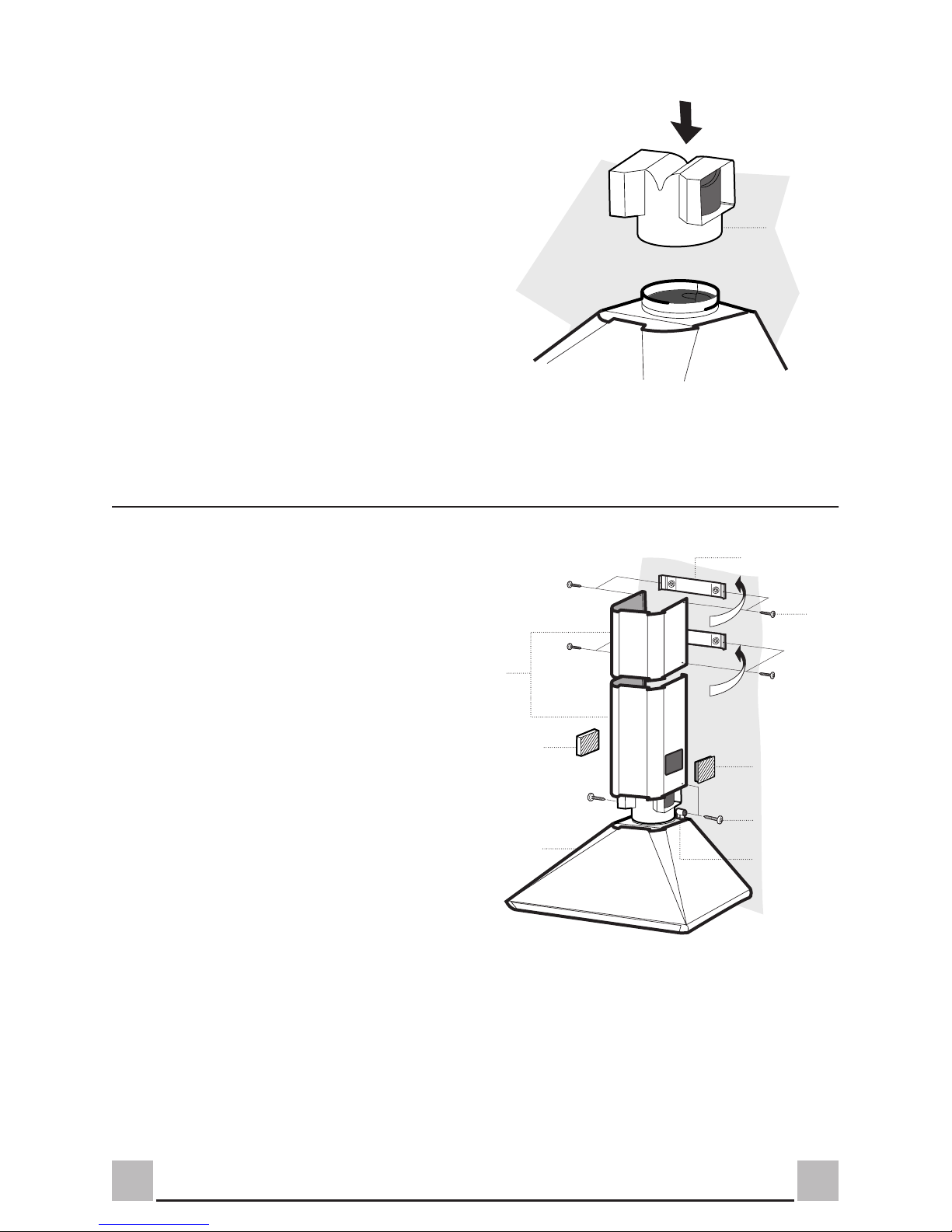

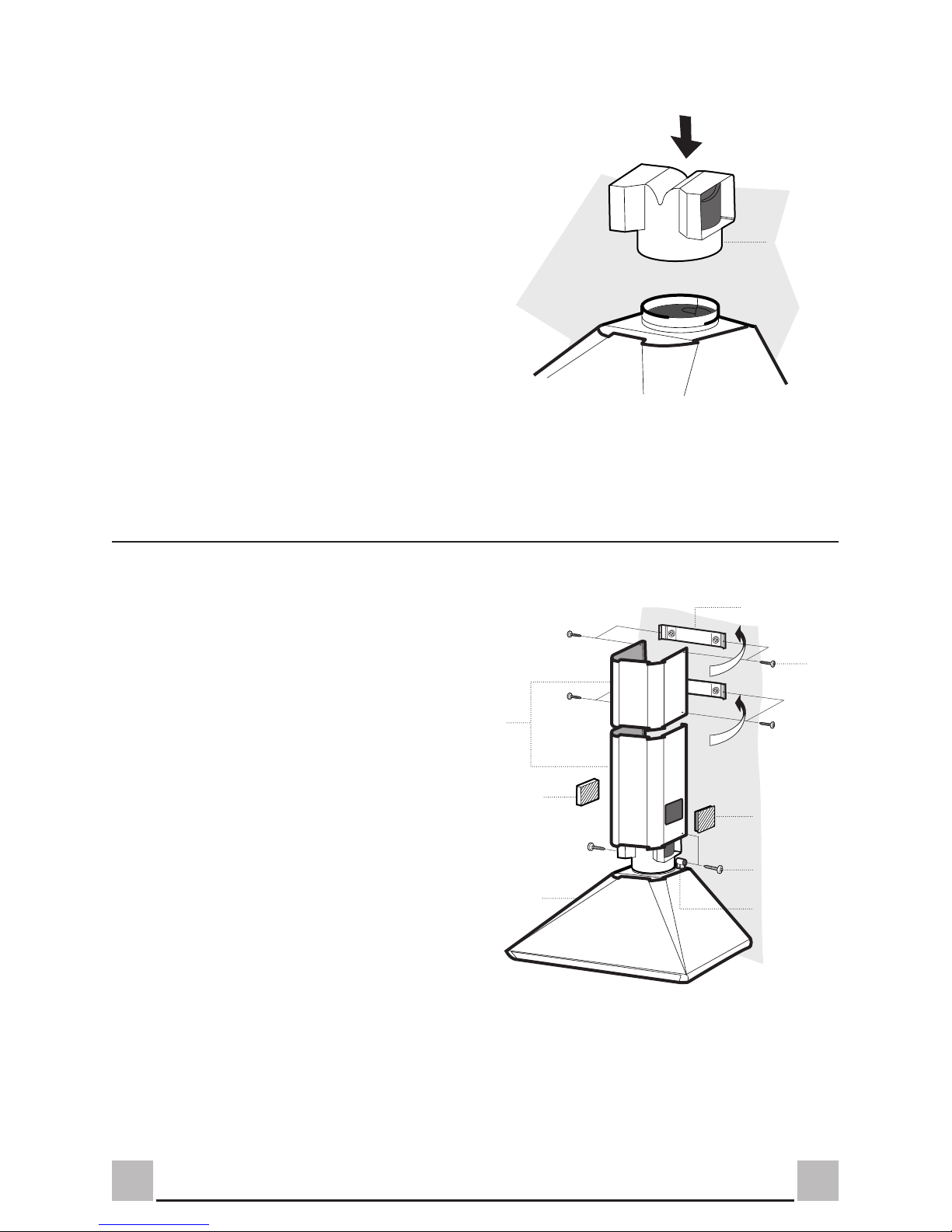

Montage Cheminée
•Appliquerpar pressionle raccord sortieair15sur
la sortie du corps de la hotte.
•Les grilles de direction sortie air doivent être
montées après l’installation de la cheminée
inférieure.
•S’assurer de la présence des filtres anti-odeur au
charbon actif.
Cheminée supérieure
•Elargir légèrement les deux bords latéraux, et les
accrocher derrière les brides 7.2.1 ; refermer
jusqu’à la butée.
•Fixer latéralement aux brides, àl’aide des 4 vis
12e fournies.
Cheminée inférieure
•Insérer les bagues17 dans la partie supérieure du
corps de la hotte en les tournant de 90°dans le
sens des aiguilles d’une montre jusqu’à la butée.
•Elargir légèrement les deux bords latéraux de la
cheminée, et les accrocher entre la cheminée
supérieure et la paroi ; refermer jusqu’à la butée.
•Fixer latéralement la partie inférieure aux bagues
prévues àcet effet, àl’aide des 2 vis 12e fournies.
•Pour la version filtrante, appliquer les grilles de
direction 8a –8b dans les logements prévus àcet
effet, pour que les symboles de direction soient
orientés vers le haut et le face avant de la hotte.
S’assurer qu’elles soient bien insérées dans le
Raccord 15.
15
1
12e
17
8b
2.1
2.2
2
8a
7.2.1
12e

9
FR
UTILISATION

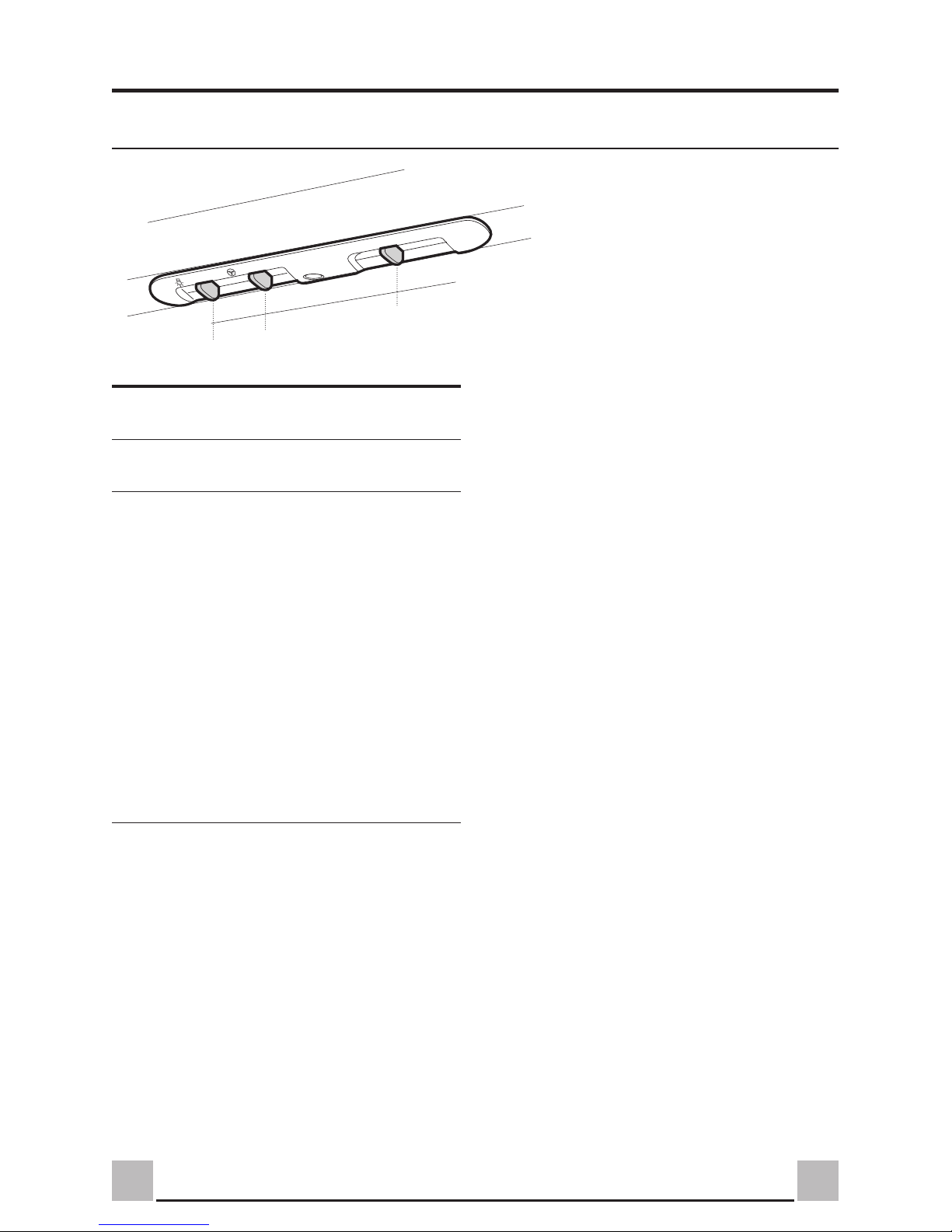

Tableau de commande
LLumières Allume et éteint l’éclairage
MMoteur Allume et éteint le moteur
aspiration
VVitesses Détermine les vitesses
d’exploitation ainsi subdivisées:
1. Vitesse minimale, pour un
rechange d’air permanent
particulièrementsilencieuxen
cas de faibles vapeurs de
cuisson.
2. Vitesse moyenne pour la
plupart des conditions
d’utilisation, étant donnéle
rapport optimal entre débit
d’air traitéet niveau sonore.
3. Vitesse maximum, pour faire
faceauxémissionsmaximum
de vapeur de cuisson, même
pendant des temps prolongés.
1
1
1
23
LM
V

10
FR
ENTRETIEN
Filtres anti-graisse
NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS
•Lavables au lave-vaisselle, ils doivent être lavés
environ tous les deux mois ou plus fréquemment
en cas d’utilisation intense.
•Retirer les filtres l’un après l’autre, en les
poussant vers la partie arrière du groupe et en
tirant simultanément vers le bas.
•Laver les Filtres en évitant de les plier, puis
laisser sécher avant de les remonter.
•Remonter les filtres en veillant àce que la
Poignée reste vers la partie visible externe.

11
FR
Filtres anti-odeur (Version filtrante)
REMPLACEMENT FILTRES AU CHARBON ACTIF
Eclairage
• Lampes à incandescence de 40W
REMPLACEMENT LAMPES
•Ils ne sont pas lavables ni régénérables ; les
remplacer au moins tous les quatre mois
d’utilisation ou plus fréquemment en cas
d’utilisation très intense.
•Retirer les filtres anti-grasse.
•Retirer les filtres anti-odeur au charbon actif
saturés, comme indiqué(A).
•Monter les nouveaux filtres (B).
•Remonter les filtres anti-graisse.
•Retirer les étaux métalliques Tqui fixent le
plafonnier en verre ou le panneau métallique.
•Faire glisser le plafonnier en verre ou le
panneau métallique sur un côtéjusqu’à libérer
l’extrémitéopposée. Abaisser légèrement
l’extrémitélibre et le faire glisser jusqu’à le
libérer totalement.
•Remplacer la lampe par une nouvelle avec les
mêmes caractéristiques.
•Remonter le plafonnier en verre ou le panneau
métallique dans la séquence inverse.
A
B
T

12
GB
Dear Customer,
If you follow the recommendations
contained in this Instruction Manual, your
appliance will give you constant high
performance and will remain efficient for
many years to come.
CONTENTS
RECOMMENDATIONS AND SUGGESTIONS 13
CHARACTERISTICS 14
INSTALLATION 1
USE19
MAINTENANCE20

13 GB
RECOMMENDATIONS AND SUGGESTIONS
INSTALLATION
•The manufacturer will not be held liable for any damages resulting
from incorrect or improper installation.
•The minimum safety distance between the cooker top and the
extractor hood is 650 mm.
•Check that the mains voltage corresponds to that indicated on the
rating plate fixed to the inside of the hood.
•Connect the hood to the exhaust flue through a pipe of minimum
diameter 120 mm. The route taken by the pipe must be as short as
possible.
•Do not connect the extractor hood to exhaust ducts carrying
combustion fumes (boilers, fireplaces, etc.).
•If the extractor is used in conjunction with non-electrical appliances
(e.g. gas burning appliances), a sufficient degree of aeration must be
guaranteed in the room in order to prevent the backflow of exhaust
gas.Thekitchenmusthave an opening communicating directly with
the open air in order to guarantee the entry of clean air.
USE
•The extractor hood has been designed exclusively for domestic use
to eliminate kitchen smells.
•Never use the hood for purposes other than for which it has been
designed.
•Never leave high naked flames under the hood when it is in
operation.
•Adjustthe flameintensity to directit ontothe bottom ofthe panonly,
making sure that it does not engulf the sides.
•Deep fat fryers must be continuously monitored during use:
overheated oil can burst into flames.
•The hood should not be used by children or persons not instructed in
its correct use.
MAINTENANCE
•Switch off or unplug the appliance from the mains supply before
carrying out any maintenance work.
•Clean and/or replace the Filters after the specified time period.
•Clean the hood using a damp cloth and a neutral liquid detergent.
650 mm min.

14
GB
CHARACTERISTICS
Technical Characteristics
Dimensions
Basic Hood Motor Q.ty Power
Supply Voltage 220-240 V/40K-A 1150 W(60)
Supply Frequency 50 Hz
Insulation Class II (60) I (90) 8BS/28K-A-P 1205 W(90)
Weight ~ 12 kg
Hood Type 6 9
L598 898
190
200
L
360
55
360 min
760 max
240
495

15 GB
Components
Ref. Q.ty Recirculation or Ducted Version
11Hood Body, complete with: Controls, Light,
Blower, Filters
21Telescopic Chimney comprising:
2.1 1Upper Section
2.2 1Lower Section
7.1 2Hood Body Fixing Brackets
7.2.1 2Upper Chimney Section Fixing Brackets
8a 1Right Air Outlet Grill
8b 1Left Air Outlet Grill
11 8Wall Plugs
12a 8Screws 4.2 x 44,4
12d 2Screws M4 x 25
12e Screws 2.9 x 9.5
15 1Air Outlet Connection
17 2Lower Chimney Fixing Bush
Q.ty Documentation
1Instruction Manual
17
12e
1
7.2.1
7.1
12a
15
11
12a 11
12d
12e
2.1
2.2
2
8b 8a

16
GB
INSTALLATION
Wall drilling and bracket fixing
Wall marking:
•Draw a vertical line on the supporting wall up to the ceiling, or as high as practical, at the centre of
the area in which the hood will be installed.
•Draw a horizontal line at 650 mm above the hob for installation without the back panel, or at height
H (height of the visible part of the panel) for installation with the back panel.
•Place bracket 7.2.1 on the wall as shown about 1-2 mm from the ceiling or upper limit, aligning the
centre (notch) with the vertical reference line.
•Mark the wall at the centres of the holes in the bracket.
•Place bracket 7.2.1 on the wall as shown at X mm below the first bracket (X = height of the upper
chimney section supplied), aligning the centre (notch) with the vertical line.
•Mark the wall at the centres of the holes in the bracket.
•Place bracket 7.1as shown 120 mm from the vertical reference line and 175 mm above the horizontal
reference line.
•Mark the centres of the holes in the bracket.
•Repeat this operation on the other side.
REAR PANEL (OPTIONAL)
The Rear Panel must be fitted before fixing the hood body and, if it is to be fixed at both top and bottom,
must be fitted at the correct height prior to installing the bases. As this operation is rather complex, it
shouldbecarried outeither bythe kitcheninstaller ora qualifiedperson whoknows thefinal dimensions
of the units.
For fixing at the top only, proceed as follows:
•Rest the back panel on the base, inserting the lower plate between the upper surface and the wall,
centring it on the vertical reference line.
•Mark the centres of the two holes in the upper plate.
H 175 X1÷2
50 min.
7.2.1
7.1 120
120

17 GB
•Drill ø8 mm holes at all the centre points marked.
•Insert the wall plugs 11 in the holes.
•Fix the brackets using the 12a screws supplied.
•Fix the back panel (where present) using the 12a screws supplied.
Mounting the hood body
Connections
DUCTED VERSION AIR EXHAUST SYSTEM
When installing the ducted version, connect the hood to the chimney using either a flexible or rigid
pipe ø150 mm.
•Screw the two screws 12d supplied onto the
brackets 7.1.
•Hook the hood body onto bracket 7.1, centring it
around the vertical line.
•Use the adjusting screws 12d underneath the
hood to level the hood body.
•Fix the pipe in position using sufficient pipe
clamps (not supplied).
•Remove any activated charcoal filters.
.
7.1
12.d
ø 15

18
GB
RECIRCULATION VERSION AIR OUTLET
ELECTRICAL CONNECTION
•Connect the hood to the mains through a two-pole switch having a contact gap of at least 3 mm.
Chimney assembly
•Push fit the air outlet fitting 15 onto the air outlet
of the hood body.
•Theairoutletdirectionalgrillsmustbefittedafter
the lower outlet duct has been installed
•Ensure that the activated charcoal filters have
been inserted.
Upper chimney section
•Slightly widen the two sides of the upper
chimney and hook them behind the brackets
7.2.1, making sure that they are properly housed.
•Secure the sides to the brackets using the 4
screws 12e supplied.
Lower chimney section
•Insertthelowerchimneyfixingbush17inthetop
ofthehoodbodyandrotateit90°clockwiseasfar
as it will go.
•Slightly widen the two sides of the chimney and
hook them between the upper chimney section
and the wall, making sure that they are properly
housed.
•Secure the sides of the bottom section to the
bushes provided using the 2 screws 12e supplied.
•When installing the recirculation version, fit the
directional grills 8a –8b in their housings so that
thedirectional symbolsare atthe topand towards
thefrontofthehood.Ensurethattheyareinserted
correctly in the outlet connection piece 15
15
1
12e
17
8b
2.1
2.2
2
8a
7.2.1
12e

19 GB
USE
Control panel
LLight Switches the lighting system on
and off
MMotor Switches the extractor motor on
and off
VSpeed Sets the operating speed of the
extractor:
1. Low speed, used for a
continuous and silent air
change in the presence of
light cooking vapour.
2. Medium speed, suitable for
most operating conditions
giventheoptimum treatedair
flow/noise level ratio.
3. Maximum speed, used for
eliminating the highest
cooking vapour emission,
including long periods
%
%
%
&2

#

20
GB
MAINTENANCE
Grease filters
CLEANING METAL SELF-SUPPORTING GREASE FILTERS
•The filters must be cleaned every two months of
operation, or more frequently with heavy usage,
and can be washed in a dishwasher.
•Remove the filters one at a time by pushing them
towards the back of the group and pulling down
at the same time.
•Wash the filters, taking care not to bend them.
Allow them to dry before refitting.
•When refitting the filters, make sure that the
handle is visible on the outside.
