ROBLIN CUBIX CENTRALE 600 User manual

Libretto di Istruzioni
Instructions Manual
Manuel d’Instructions
Bedienungsanleitung
Cubix Centrale 600

EN
3
3
Instructions Manual
INDEX
RECOMMENDATIONS AND SUGGESTIONS....................................................................................................................17
CHARACTERISTICS............................................................................................................................................................18
INSTALLATION....................................................................................................................................................................20
USE.......................................................................................................................................................................................24
MAINTENANCE....................................................................................................................................................................25

FR
4
4
Manuel d’Instructions
SOMMAIRE
CONSEILS ET SUGGESTIONS ..........................................................................................................................................28
CARACTERISTIQUES.........................................................................................................................................................29
INSTALLATION....................................................................................................................................................................31
UTILISATION........................................................................................................................................................................35
ENTRETIEN..........................................................................................................................................................................36

EN
1
7
17

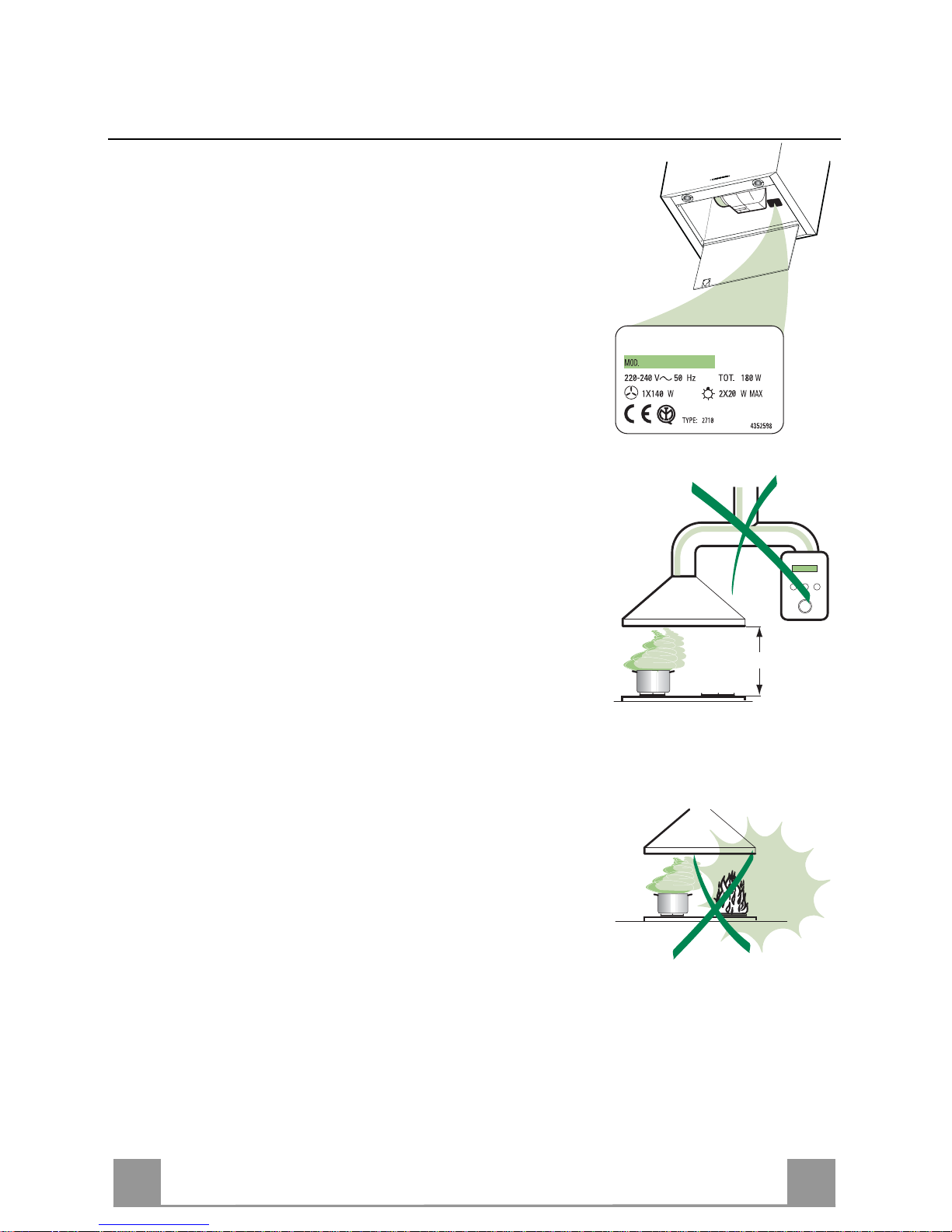

RECOMMENDATIONS AND SUGGESTIONS
INSTALLATION
• The manufacturer will not be held liable for any damages resulting
from incorrect or improper installation.
• The minimum safety distance between the cooker top and the extrac-
tor hood is 650 mm.
• Check that the mains voltage corresponds to that indicated on the
rating plate fixed to the inside of the hood.
• For Class I appliances, check that the domestic power supply guaran-
tees adequate earthing.
Connect the extractor to the exhaust flue through a pipe of minimum
diameter 120 mm. The route of the flue must be as short as possible.
• Do not connect the extractor hood to exhaust ducts carrying combus-
tion fumes (boilers, fireplaces, etc.).
• If the extractor is used in conjunction with non-electrical appliances
(e.g. gas burning appliances), a sufficient degree of aeration must be
guaranteed in the room in order to prevent the backflow of exhaust
gas. The kitchen must have an opening communicating directly with
the open air in order to guarantee the entry of clean air.
USE
• The extractor hood has been designed exclusively for domestic use to
eliminate kitchen smells.
• Never use the hood for purposes other than for which it has ben de-
signed.
• Never leave high naked flames under the hood when it is in operation.
• Adjust the flame intensity to direct it onto the bottom of the pan only,
making sure that it does not engulf the sides.
• Deep fat fryers must be continuously monitored during use: over-
heated oil can burst into flames.
• The hood should not be used by children or persons not instructed in
its correct use.
MAINTENANCE
• Switch off or unplug the appliance from the mains supply before carry-
ing out any maintenance work.
• Clean and/or replace the Filters after the specified time period.
• Clean the hood using a damp cloth and a neutral liquid detergent.
650 mm min.

EN
1
8
18

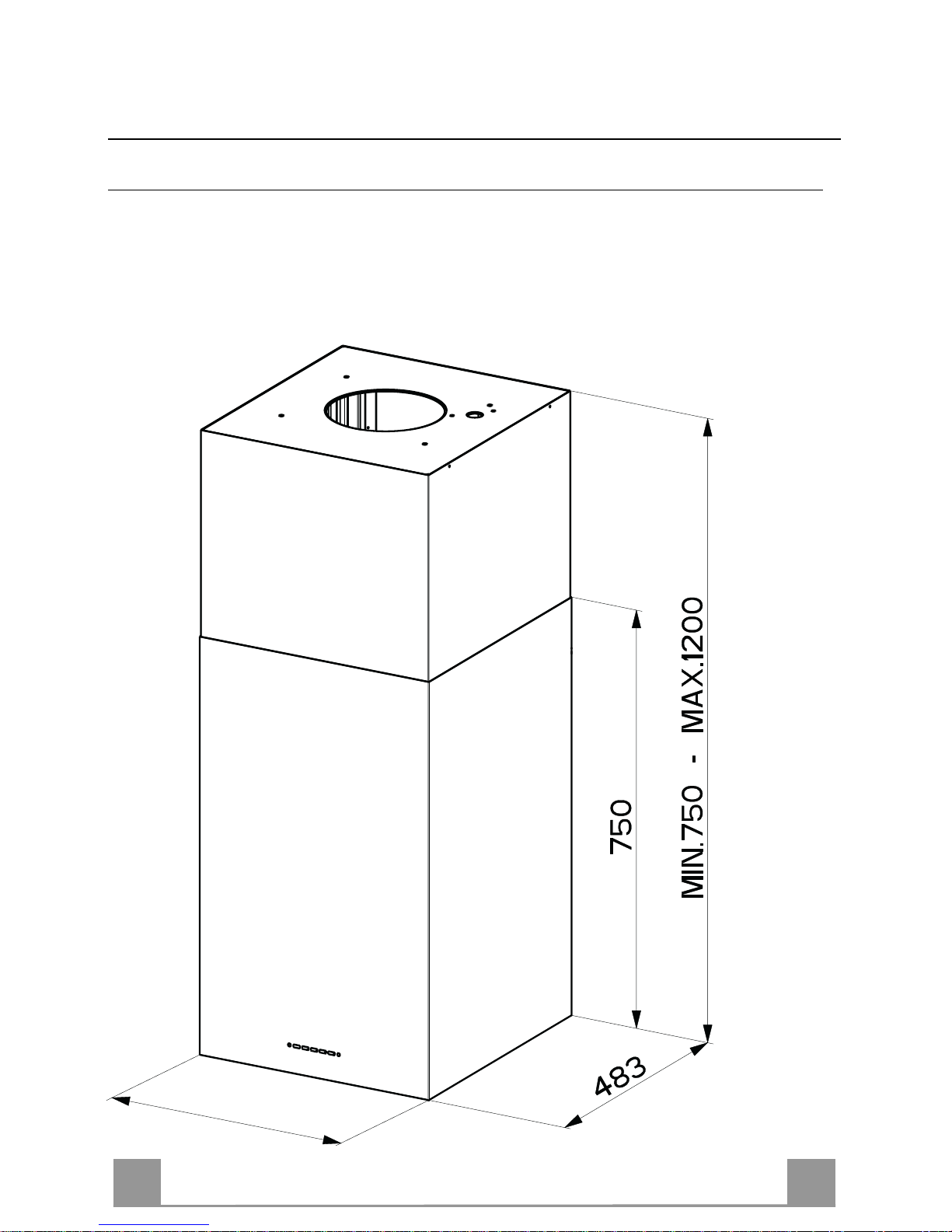

CHARACTERISTICS
Dimensions
448-598

EN
1
9
19

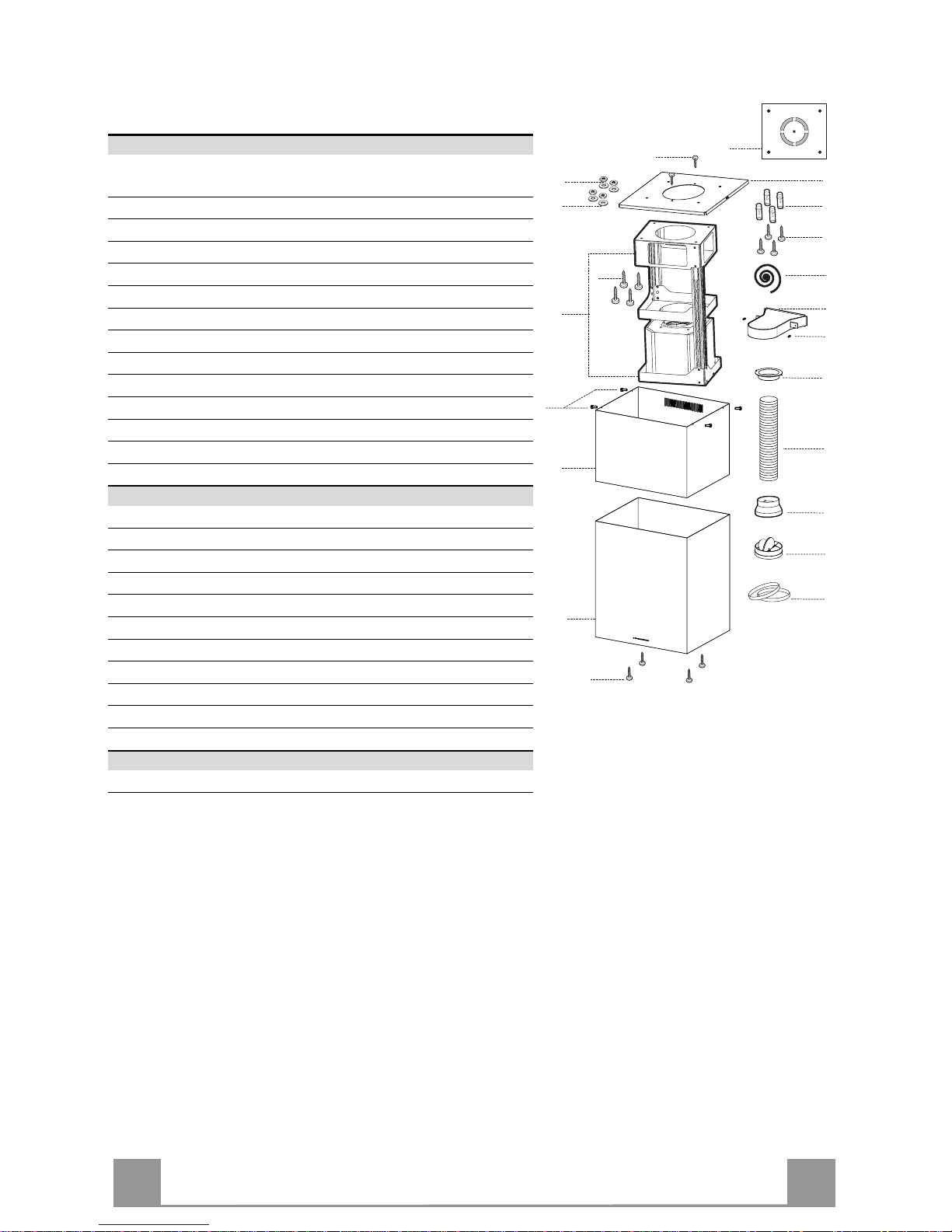

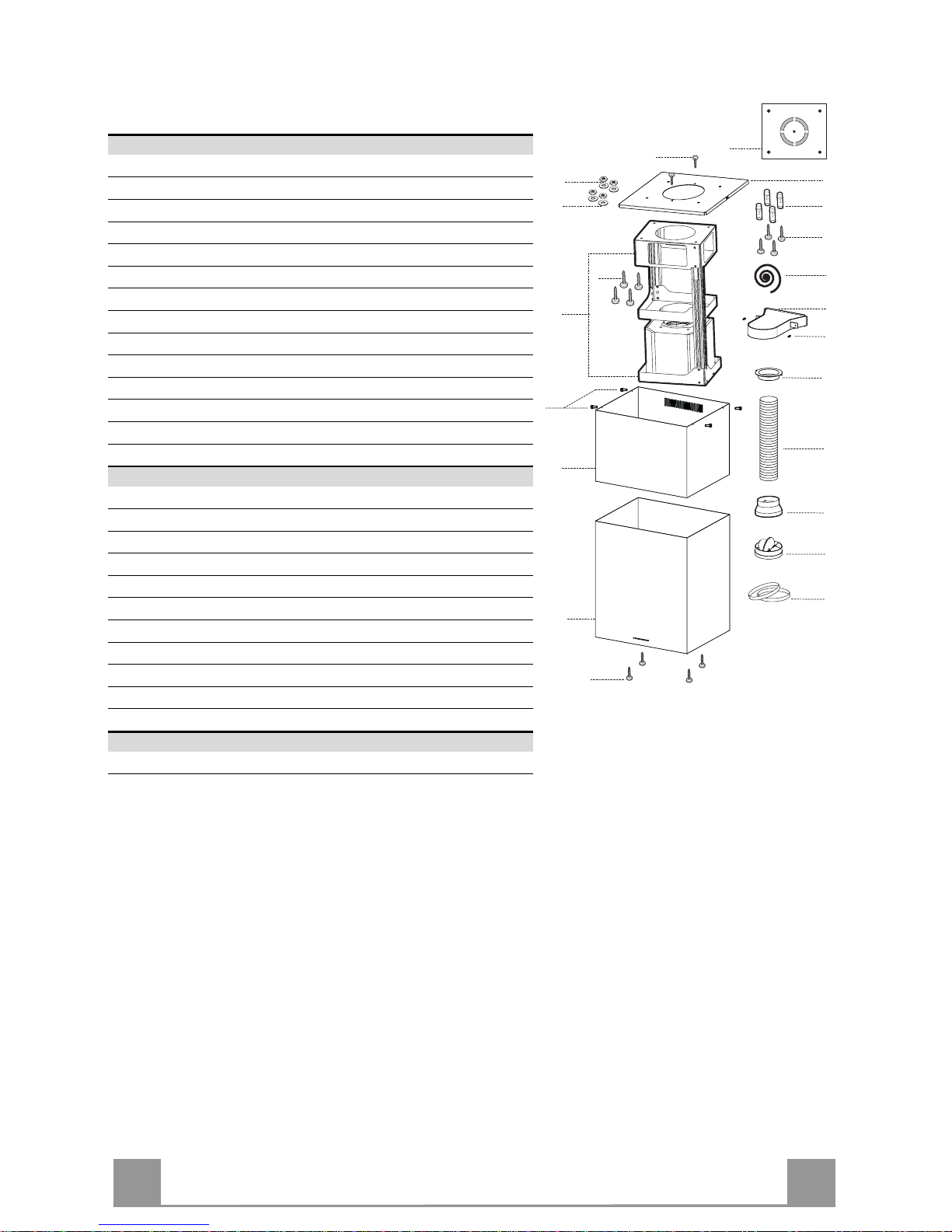

Components
Ref. Q.ty Product Components
11 Hood Body, complete with: Controls, Light, Blower,
Filters
21 Upper Chimney
7.1 1 Telescopic frame complete with extractor, consisting of:
7.1a 1 Upper frame
7.1b 1 Lower frame
91 Reducer Flange ø150-120 mm
10 1 Damper
13 1 Gasket
14 1 Hood BodyAir Outlet Extension Piece
15 1 Air Outlet Connection
25 2 Pipe clamps
26 1 Fixing Part of the upper Chimney
29 1 Air outlet connection tube
Ref. Q.ty Installation Components
11 4 Wall Plugs ø 10
12c 4 Screws 2,9 x 9,5
12f 4 Screws M6 x 15
12g 4 Screws M6 x 80
12h 4 Screws 5,2 x 70
12w 2 Screws M3 x 8
21 1 Drilling template
22 4 6.4 mm int. dia washers
23 4 M6 nuts
24 2 Fixing knobsforthe air outletconnectionpiece
Q.ty Documentation
1 Instruction Manual
23
22
12h
11
15
24
25
9
1
12f
2
7.1
7.1b
7.1a
21
12g
12w
14
29
26
12c
13
10

EN
2
0
20
INSTALLATION
Drilling the Ceiling/shelf and fixing the frame
DRILLING THE CEILING/SHELF
• Use a plumb line to mark the centre of the hob on the ceiling/support shelf.
• Place the drilling template 21 provided on the ceiling/support shelf, making sure that the
template is in the correct position by lining up the axes of the template with those of the hob.
• Mark the centres of the holes in the template.
• Drill the holes at the points marked:
• For concrete ceilings, drill for plugs appropriate to the screw size.
• For hollow brick ceilings with wall thickness of 20 mm: drill ø 10 mm(immediately insert
the Dowels 11 supplied).
• For wooden beam ceilings, drill according to the wood screws used.
• For wooden shelf, drill ø 7 mm.
• For the power supply cable feed, drill ø 10 mm.
• For the air outlet (Ducted Version), drill according to the diameter of the external air ex-
haust duct connection.
• Insert two screws of the following type, crossing them and leaving 4-5 mm from the ceiling:
• For concrete ceilings, use the appropriate plugs for the screw size (not provided).
• for Cavity ceiling with inner space, with wall thickness of approx. 20 mm, Screws 12h,
supplied.
• For wooden beam ceilings, use 4 wood screws (not provided).
• For wooden shelf, use 4 screws 12g with washers 22 and nuts 23, provided.

EN
2
1
21
FIXING THE FRAME
If you wish to adjust the height of the frame, proceed
as follows:
• Unfasten the eight metric screws joining the two col-
umns, located at the sides of the frame.
• Adjust the frame to the height re
quired, then
replace all the screws removed as above.
• Fix the Fixing Part of the Upper Chimney 26 to the
hanging kit using the 2 screws 12w (M3 x 8).
• Lift up the frame, fit the frame slots onto the screws
up to the slot end positions.
• Tighten the two screws and fasten the other two
screws provided; before locking the screws com-
pletely, it is possible to adjust the frame by turning it,
making sure that the screws do not come out of their
housing in the adjustment slot.
• It is now possible to place and tighten the 4 safety
screws, Proceed as follows:
• drill the ceiling with a 10 mm ø bit taking as refer-
ence the holes of the side parts of the upper
chimney fixing part.
• insert the 4 dowels (provided).
• insert the washers (provided) to the screws and
tighten the screws
• The Frame must be securely fastened so as to support
both the weight of the Hood and the stress caused by
occasional axial pressure against the fitted Appli-
ance. After fixing, make sure that the base is stable
even when the Frame is subjected to lateral stress.
• If the Ceiling is not strong enough in the area where
the hood is to be fixed, the Installer must strengthen
the area using suitable plates and counterplates an-
chored to resistant structures.
22
11
12w
26

EN
2
2
22
Connections

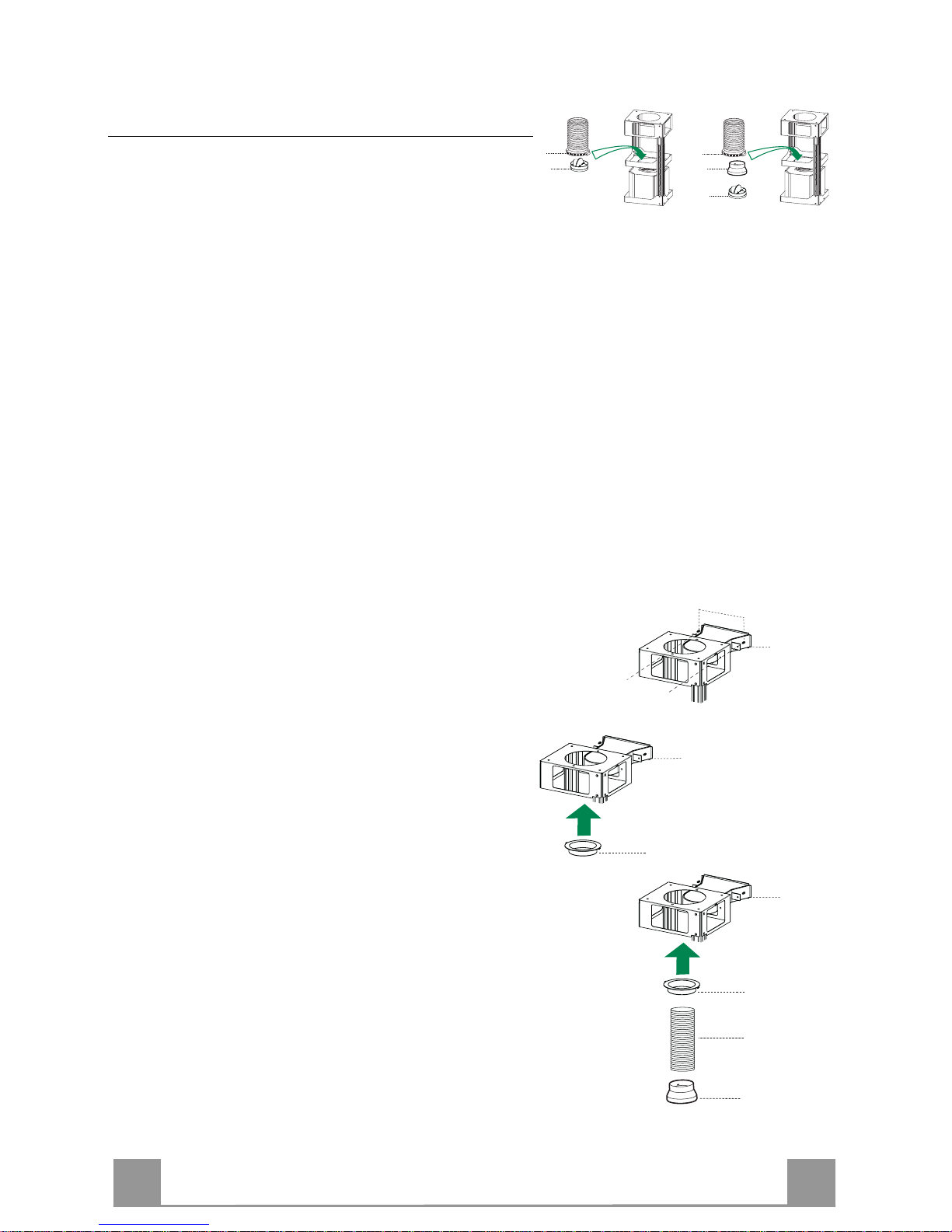

DUCTED VERSION AIR EXHAUST SYSTEM
When installing the ducted version, connect the hood to
the chimney using either a flexible or rigid pipe ø 150
or 120mm, the choice of which is left to the installer.
To install a ø 150
• To install the dumper 10
• Fix the pipe in position using sufficient pipe clamps
(not supplied).
To install a ø 120
• To install a ø 120 mm air exhaust connection, insert
the reducer flange 9 on the dumper 10.
• Fix the pipe in position using sufficient pipe clamps
(not supplied).
• Remove any activated charcoal filters.
10
ø 150
25
ø 120
25
9
10
RECIRCULATION VERSION AIR OUTLET
• Insert the reducer flange 9on the air outlet of the ex-
tractor.
• Attach the adhesive Novastik gasket 13 to the air out-
let connection 15 and fix this to the upper frame us-
ing the 2 knobs 24.
• Fix the air outlet connection extension piece 14 to the
air outlet connection 15.
• Place the air outlet connection tube 29 between the
two air outlets.
14
15
9
29
24
15
14
15

EN
2
3
23

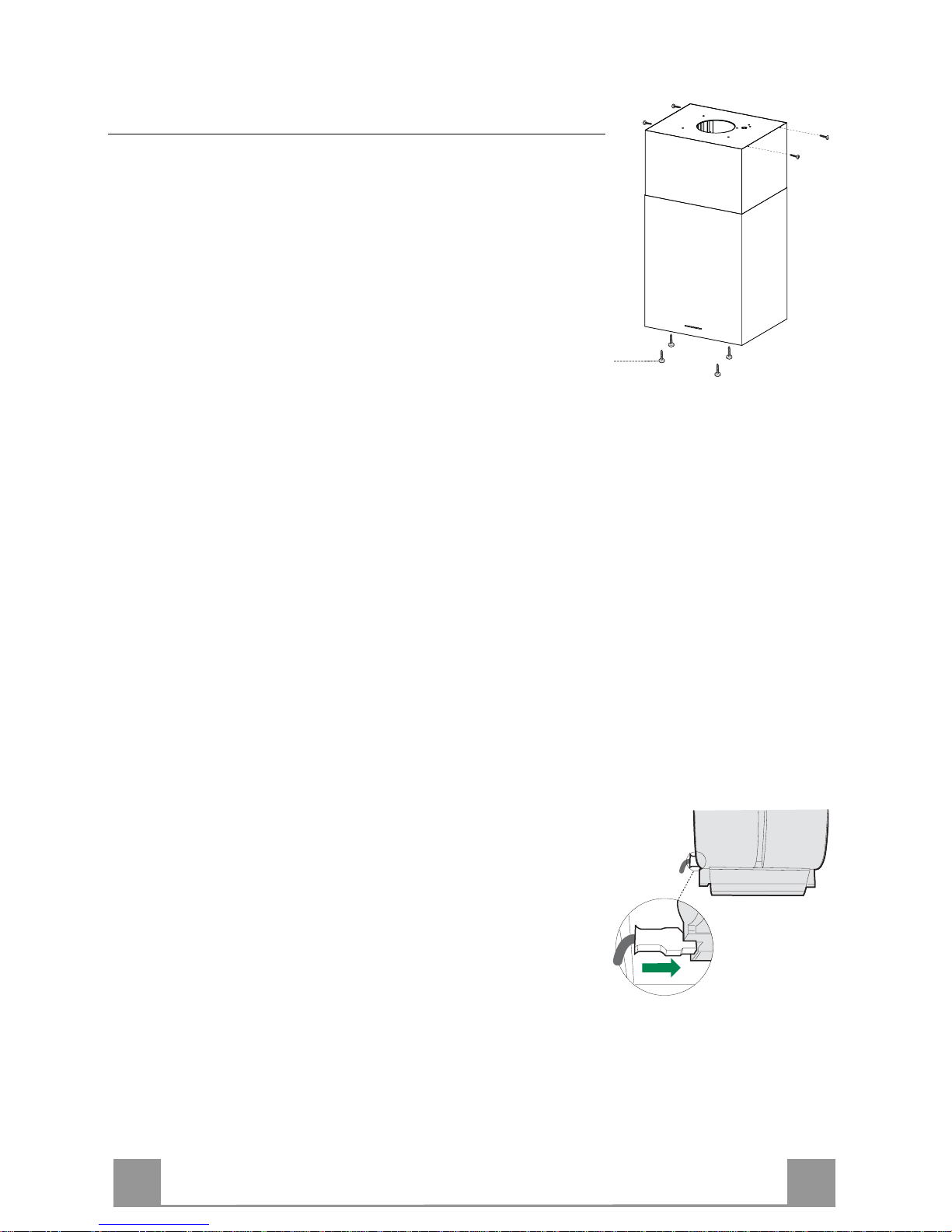

Flue assembly - Mounting the hood body
• Place the upper chimney section and fix the upper part to the
the Fixing Part of the Upper Chimney using the 4 screws 12c
(2,9 x 9,5) provided.
Recirculation version
• It is necessary to make sure that the air outlet connection 15 is
placed correctly so that the air outlet grid in it corresponds to
that of the chimney.
• If the grids of the two parts are not corresponding to each
other, it will be necessary to remove the chimney and to adjust
the position of the air outlet connection 15, and at last to as-
sembly the parts again by following the earlier indications.
Before fixing the hood body to the frame:
• Open the suction panel by turning the specific knob.
• Disconnect the panel from the hood canopy by sliding the fix-
ing pin lever.
• Remove the grease filters from the hood body.
• Remove any activated charcoal filters.
• From below, use the 4 screws 12f (M6 x 10) provided to fix the
hood body to the frame.
12c
12f
ELECTRICAL CONNECTION
• Connect the Hood to the mains power supply, inserting a two-
pole cut-out switch with contact aperture of at least 3 mm
along the line.
• Pull the Comfort Panel to open it, ensure that the supply cable
connector is properly inserted into the Suction device socket
• Join the connectors.
• Install the odour filter and the charcoal filter in case the hood is
to be used in recycling version.
• Install the grease filter again, and successively the suction
panel.

EN
2
4
24
USE
Control Panel
The hood can be switched on pushing directly onto the requested speed without firstly having
to select 0/1 button.
KEY LED FUNCTIONS
L 0/1 Light Turns lighting on and off.
T1 0/1 Motor on First speed.
When pressed for about 2 seconds the motor is switched off.
Flashing 24h Changeover
This is enabled by pressing and holding the button for
approximately 5". It allows a suction level of 100 m3/h
with a noise level of just 28dB(A). Can be enabled at
any speed, even with the hood turned off. To disable,
press and hold the button for approximately 5".
T2 Speed on Second speed.
Flashing Delay (30')
Press the button for approximately 2" to enable auto-
matic shutdown with a 30' delay. Suitable to complete
elimination of any residual smells. Can be enabled at
any speed and is disabled by pressing the button
briefly.
T3 Speed on Third speed.
T4 Speed Fixed Max. speed
Flashing Intensive speed.
Suitable for the strongest cooking vapours and odours.
The function becomes active when the button is pushed
for about 2 seconds. After 10 minutes of functioning it
turns off automatically. This function can be inter-
rupted by means of pressing any of the buttons.
S1 Led Fixed Indicates that the Metal grease filters saturation alarm
has been triggered, and the filters need to be washed.
The alarm is triggered after 100 working hours. (Reset;
check the Maintenance-paragraph)
Flashing indicates that the activated charcoal odour filter satura-
tion alarm has been triggered, and the filter has to be
replaced; the metal grease filters must also be washed.
The activated charcoal odour filter is triggered after
200 working hours. (Activation and Reset; check the
Maintenance-paragraph)

EN
2
5
25
MAINTENANCE

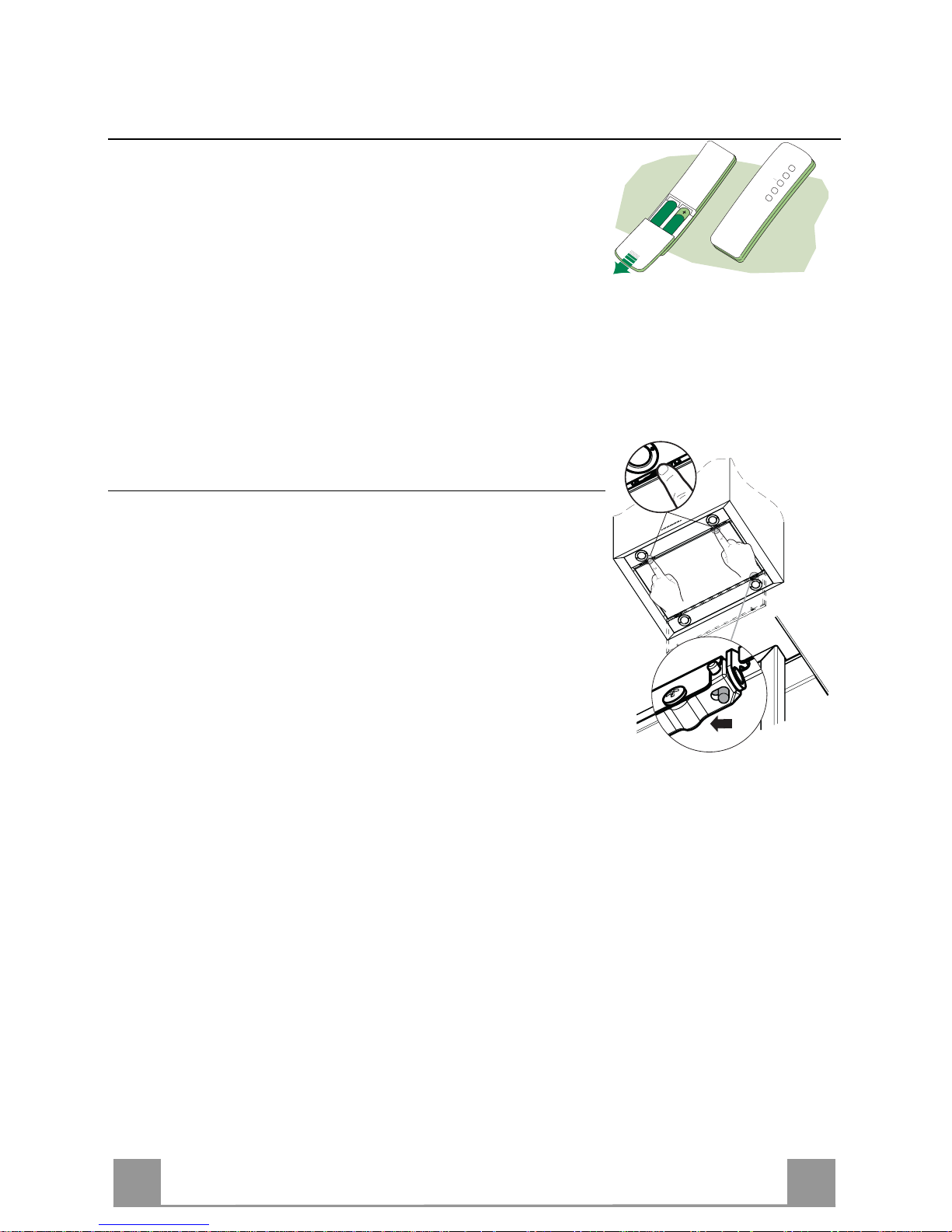

REMOTE CONTROL (OPTIONAL)
The appliance can be controlled using a remote control powered
by a 1.5 V carbon-zinc alkaline batteries of the standard LR03-
AAA type.
• Do not place the remote control near to heat sources.
• Used batteries must be disposed of in the proper manner.
Cleaning the Comfort Panels
• Pull the Comfort Panel to open it.
• Disconnect the panel from the hood canopy by sliding the fix-
ing pin lever.
• The comfort panel must never be washed in a dishwasher.
• Clean the outside using a damp cloth and neutral liquid deter-
gent.
• Clean the inside as well using a damp cloth and neutral deter-
gent; do not use wet cloths or sponges, or jets of water; do not
use abrasive substances.
• When the above operation has been completed, hook the panel
back to the hood canopy and close it by turning the knob in the
opposite direction.

EN
2
6
26
Grease filters
CLEANING METAL SELF- SUPPORTING GREASE FIL-
TERS
Alarm signal reset
• Switch off the lights and extractor motor.
• Press button T3 for at least 3 seconds, until the leds
start to flash.
Cleaning the filters
• The filters are washable and must be cleaned when
the LED S1 lights up or at least every 2 months of
operation, or more frequently for particularly heavy
usage.
• Remove the filters one at a time by pushing them to-
wards the back of the group and pulling down at the
same time.
• Wash the filters, taking care not to bend them. Allow
them to dry before refitting.
• When refitting the filters, make sure that the handle
is visible on the outside.

EN
2
7
27
Activated charcoal filter (Recirculation version)
• The filter is not washable and cannot be regenerated. It must be replaced when led S1
flashes or at least every 4 months. The alarm signal will only light up when the extractor
motor is switched on.
Alarm signal activation
• In Recirculation version Hoods, the Filter saturation alarm can be enabled on installation or
at a later date. Turn the Lights and the suction Motor off.
• Disconnect the Hood using the Main switch or the double-pole switch on the mains power
supply.
• Restore the connection by pressing and holding T1.
• Release the button. All five LEDs are turned on
• Within 3 seconds press T1 until LEDs T1 and T4 flash in confirmation:
LED flashes twice - Activated charcoal filter saturation alarm ENABLED
LED flashes once - Activated charcoal filter saturation alarm DISABLED
REPLACING THE ACTIVATED CHARCOAL FILTER
Alarm signal reset
• Switch off the lights and extractor motor.
• Press button T3 for at least 3 seconds, until the leds start to
flash.
Replacing the Filter
• Pull the Comfort Panel to open it.
• Remove the metal grease filters
• Remove the saturated activated carbon filter by releasing the
fixing hooks
• Fit the new filter by hooking it into its seating
• Replace the metal grease filters.

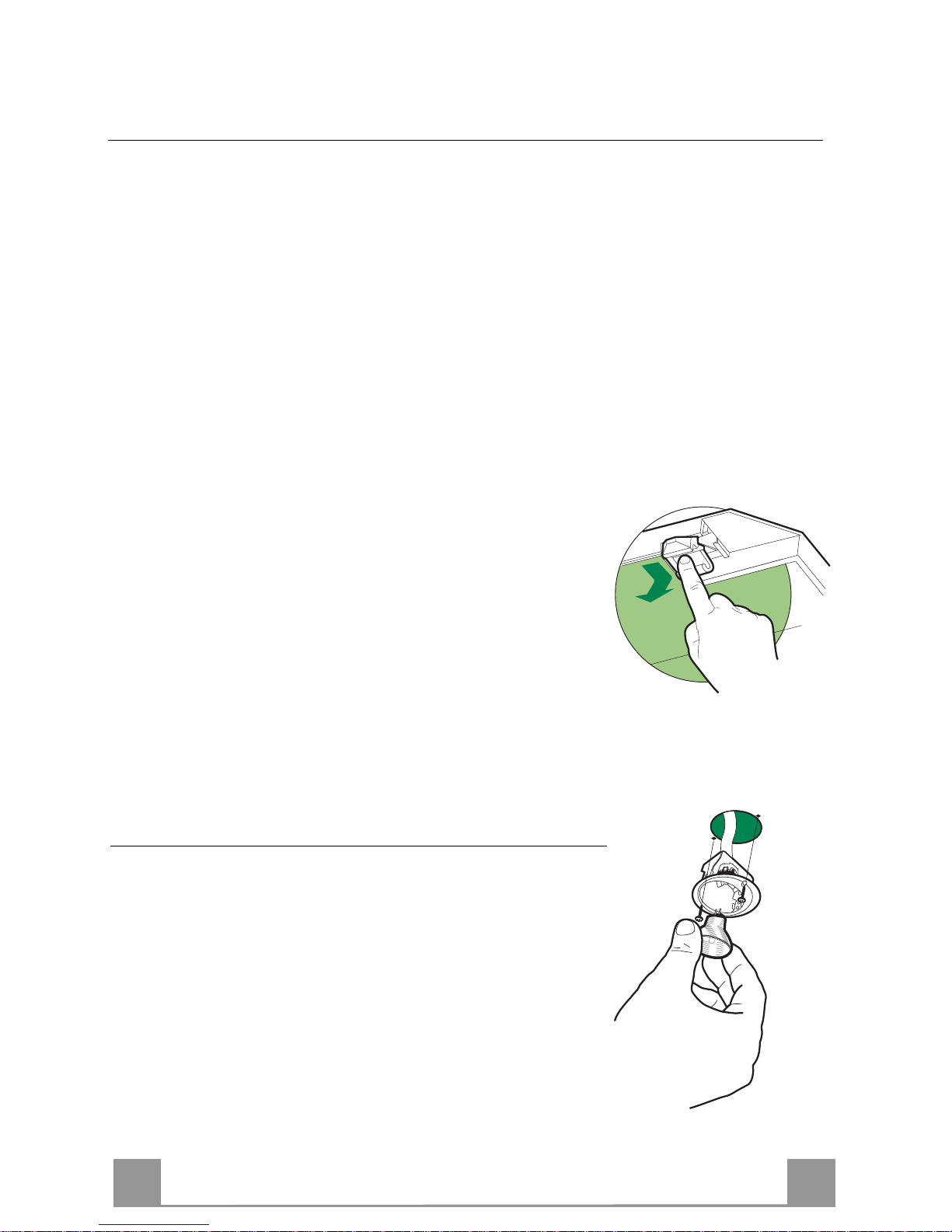

Lighting
LIGHT REPLACEMENT
20 W halogen light.
• Remove the 2 screws fixing the Lighting support, and pull it
out of from the Hood.
• Extract the lamp from the Support.
• Replace with another of the same type, making sure that the
two pins are properly inserted in the lamp holder socket holes.
• Replace the Support, fixing it in place with the two screws re-
moved as above.

FR
2
8
28
CONSEILS ET SUGGESTIONS
INSTALLATION
• Le fabricant décline toute responsabilité en cas de dommage dû à
une installation non correcte ou non conforme aux règles de l’art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte
doit être de 650 mm au moins.
• Vérifier que la tension du secteur correspond à la valeur qui figure sur
la plaquette apposée à l’intérieur de la hotte.
• Pour les Appareils appartenant à la Ière Classe, veiller à ce que la
mise à la terre de l’installation électrique domestique ait été effectuée
conformément aux normes en vigueur.
• Connecter la hotte à la sortie d’air aspiré à l’aide d’une tuyauterie
d’un diamètre égal ou supérieur à 120 mm. Le parcours de la
tuyauterie doit être le plus court possible.
• Eviter de connecter la hotte à des conduites d’évacuation de fumées
issues d’une combustion tel que (Chaudière, cheminée, etc…).
• Si vous utilisez des appareils qui ne fonctionnent pas à l’électricité
dans la pièce ou est installée la hotte (par exemple: des appareils
fonctionnant au gaz), vous devez prévoir une aération suffisante du
milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui
communique avec l’extérieur pour garantir l’infiltration de l’air pur.
UTILISATION
• La hotte a été conçue exclusivement pour l’usage domestique, dans
le but d’éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à forte intensité quand la hotte est
en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale
de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l’utilisation car l’huile surchauffée
pourrait s’enflammer.
• La hotte ne doit pas être utilisée par des enfants ou des personnes ne
pouvant pas assurer une utilisation correcte.
ENTRETIEN
• Avant de procéder à toute opération d’entretien, retirer la hotte en
retirant la fiche ou en actionnant l’interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la
cadence conseillée.
• Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un
chiffon humide et détersif liquide neutre.
650 mm min.

FR
2
9
29
CARACTERISTIQUES
Encombrement
448-598

FR
3
0
30
Composants
Réf. Q.té Composants de Produit
11 Corps Hotte équipé de: Comandes, Lumière, Filtres
21 Cheminée Supérieure
7.1 1 Treillis télescopique avec Aspirateur, formé par:
7.1a 1 Treillis supérieur
7.1b 1 Treillis inférieur
91 Flasque deRéduction ø 150-120 mm
10 1 Buseavecclapet
13 1Joint
14 1 Rallonge Sortie Air Corps Hotte
15 1 Raccord Sortie Air
25 2 Colliers de serrage serre-tube
26 1 Fixation de la Cheminée Supérieur
29 1 Tuyau Raccord Sortie de l’Air
Réf. Q.té Composants pour l’installation
11 4 Chevilles ø 10
12c 4 Vis2,9 x9,5
12f 4 Vis M6 x 15
12g 4 Vis M6 x 80
12h 4 Vis5,2 x70
12w 2 Vis M3 x 8
21 1 Gabarit de perçage
22 4 Rondellesøi6,4
23 4 Écrous M6
24 2 Pommeaux de fixation Raccord Sortiede l’Air
Q.té Documentation
1 Manuel d’instructions
23
22
12h
11
15
24
25
9
1
12f
2
7.1
7.1b
7.1a
21
12g
12w
14
29
26
12c
13
10

FR
3
1
31
INSTALLATION
Perçage Plafond/Étagère et Fixation Treillis
PERÇAGE PLAFOND/ETAGERE
• À l’aide d’un Fil à plomb, reporter sur le Plafond/Étagère de support le centre du Plan de
Cuisson.
• Poser contre le Plafond/Étagère le Gabarit de Perçage 21 fourni avec l’appareil, en faisant
coïncider son centre avec le centre projeté et en alignant les axes du Gabarit avec les axes du
Plan de Cuisson.
• Marquer les centres des Trous du Gabarit.
• Percer les trous qui ont été marqués:
• Plafond en Béton massif: en fonction des Goujons pour Béton utilisés.
• Plafond en Briques avec chambre à air, avec épaisseur résistante de 20 mm: ø 10 mm (in-
sérer immédiatement les Chevilles 11 fournies avec l’appareil).
• Plafond en Poutrage en Bois: en fonction des Vis à Bois utilisées.
• Étagère en Bois: ø 7 mm.
• Passage du Câble électrique d’Alimentation: ø 10 mm.
• Sortie Air (Version Aspirante): en fonction du diamètre de la connexion avec les Tuyaux
d’Évacuation Externe.
• Visser deux vis en les croisant et en laissant 4-5 mm. de distance par rapport au plafond:
• pour le Béton massif, des Goujons pour Béton, non fournis avec l’appareil.
• pour Briques percées, ayant une épaisseur résistante de 20 mm. environ, utiliser les Vis
12h, fournies avec l'appareil.
• pour le Poutrage en bois, 4 Vis à bois, non fournies avec l’appareil.
• pour l’Étagère en Bois, 4 Vis 12g avec Rondelles 22 et Écrous 23, fournis avec l’appareil.

FR
3
2
32
FIXATION DU TREILLIS
Si l’on souhaite régler la hauteur du treillis, effectuer
les opérations suivantes:
• Dévisser les huit vis métriques qui unissent les deux
co-lonnes, qui se trouvent sur les côtés du treillis.
• Régler la hauteur souhaitée du treillis et revisser les
vis qui ont été précédemment retirées.
• Fixer la Fixation de la Cheminée Supérieure 26 au
trellis à l’aide des 2 Vis 12w (M3 x 8).
• Soulever le treillis, encastrer les oeillets sur les vis et
faire coulisser jusqu’à la butée;
• Serrer les deux vis et visser les deux autres vis four-
nies avec l’appareil; avant de serrer défini-tivement
les vis, il est possible d’effectuer des réglages en
tournant le treillis, en veillant à ce que les vis ne sor-
tent pas du logement de l’oeillet de réglage.
• Maintenant il est possible de visser les 4 vis de sécu-
rité; pour effectuer cette opération, suivre les instruc-
tions suivantes :
• percer le plafond,avec une mèche de ø 10, en uti-
lisant les trous qui se trouvent sur les côtés u dis-
positif de fixation de la cheminée supérieure.
• Insérer les 4 chevilles fournies avec l’appareil.
• Insérer les Rondelles fournies avec l’appareil dans
les vis, puis serrer.
• La fixation du Treillis doit être effectuée de façon
sûre, en fonction du poids de la Hotte et des contrain-
tes provoquées par des poussées latérales occasion-
nelles de l’Appareil monté. Après avoir effectué la
fixation, vérifier que la base soit stable, même si le
Treillis est soumis à des contraintes de flexion.
• Dans toutes les éventualités selon lesquelles le Pla-
fond ne serait pas suffisamment robuste en corres-
pondance du point de suspension, l’Installateur devra
se charger de le rendre plus solide avec des plaques
et contre-plaques appropriées, ancrées aux parties ré-
sistantes, du point de vue structurel.
22
11
12w
26

FR
3
3
33
Branchements
SORTIE AIR VERSION ASPIRANTE
En cas d’installation en version aspirante, brancher la
hotte à la tuyauterie de sortie via un tube ri-gide ou
flexible de ø 150 ou 120 mm, au choix de l’installateur.
branchement avec un tube de ø150
• Insérer la buse avec clapet 10.
• Fixer le tube par des colliers appropriés. Le matériau
nécessaire n’est pas fourni.
branchement avec un tube de ø120
• Insérer le flasque de réduction 9sur la buse avec cla-
pet 10.
• Fixer le tube par des colliers appropriés. Le matériau
nécessaire n’est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon
actif.
10
ø 150
25
ø 120
25
9
10
SORTIE AIR VERSION FILTRANTE
• Insérer la Flasque de raccord 9sur la sortie de
l’Aspirateur.
• Fixer la Garniture Adhésive Novastik 13 sur le Rac-
cord Sortie de l’Air 15 et fixer celle-ci au treillis su-
périeur, au moyen des 2 Pommeaux 24.
• Fixer la Flasque de Raccord Sortie de l’Air 14 au
Raccord Sortie de l’Air 15.
• Connecter les deux sorties au Tuyau Raccord Sortie
de l’Air 29.
14
15
9
29
24
15
14
15
