Roller VM User manual

VM
VW
VD
VMR
Montageanleitung
Mounting instructions
Instrucciones de montaje
Ventilatorluftkühler für Kühlmöbel und Kühlzellen
Evaporator for display cabinets and walk in coolers
Evaporadores con ventilador para muebles y cámaras frigoríficas

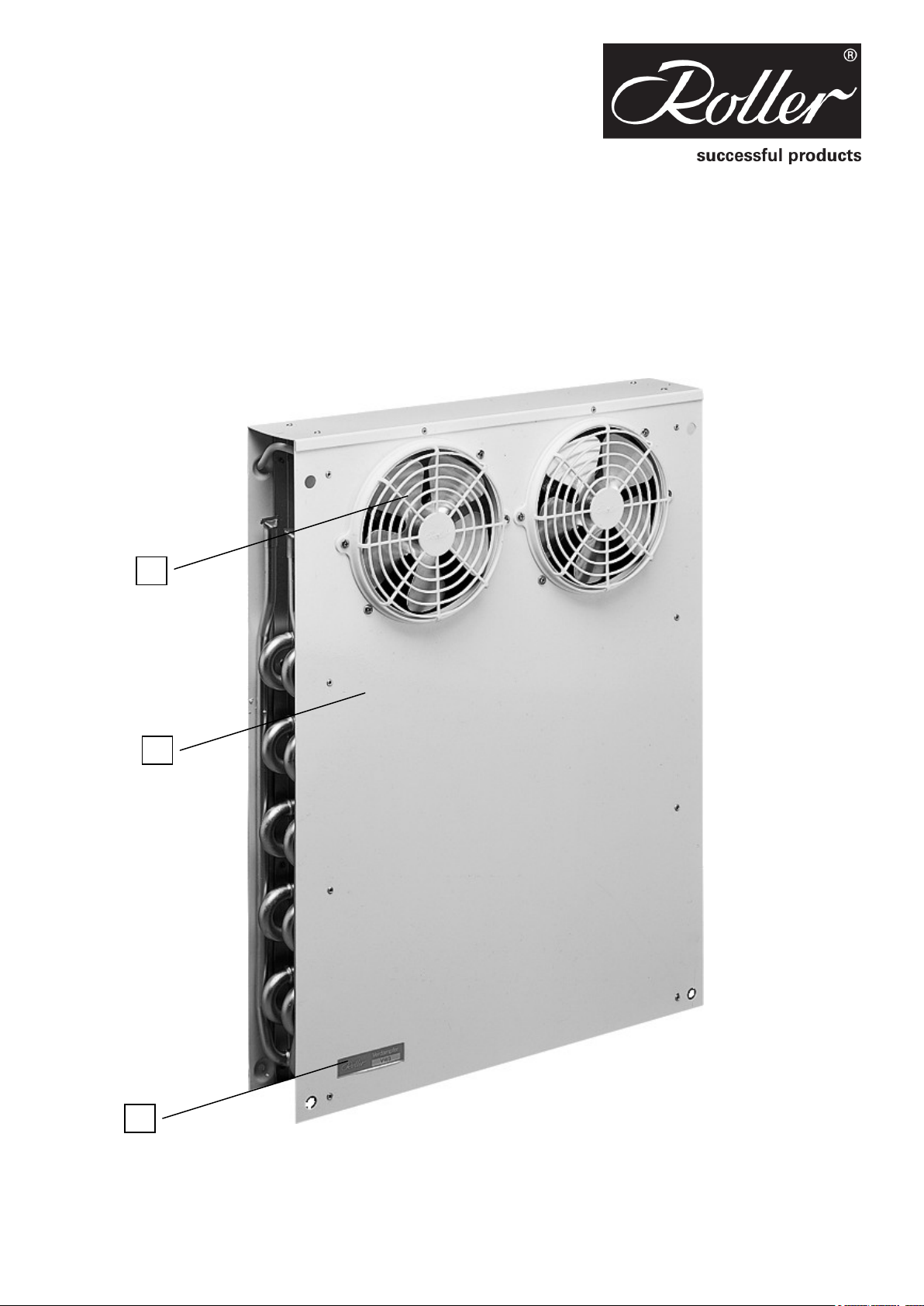

1. Ventilator
2. Ventilatorblech
3. Typenschild
1. Fan
2. Fan panel
3. Type plate
1. Ventilador
2. Panel de ventiladores
3. Placa de características
3
1
2

2
1 Einbauerklärung 1 Declaration of
incorporation
1 Declaración del
fabricante
Einbauerklärung im Sinne der EG Maschinenrichtlinie 2006/42/EG, Anhang II B
Translation of declaration of incorporation as defined by the EC machinery Directive 2006/42/EC, Annex II B
Traducción de declaración del fabricante según la Directiva de maquinaria CE 2006/42/CE, Anexo II B
Der Hersteller erklärt hiermit, dass die Bauart der
The manufacturer declares hereby that the construction of déclare que le modèle des
El fabricante declara que el modelo de los
Ventilator-Luftkühler/Forced convection unit air coolers/ Evaporadores de tiro forzado
DHN, DLK/T, FHV/T, FHVI/T, FKN/T, HVS/T, HVIS/T, SV, UV/T, UWD, VW/VM/VD, RDVN, WPV
Ventilatorbelüfteten Verflüssiger/Forced convection air cooled refrigerant condensers/ Condensadores frigoríficos axiales
KVN
Ventilator-Konvektoren zur Raumklimatisierung/ Fan coil units for room airconditioning/ Ventilo-convectores para aire acondicionado/
HKN/S/D, HKNI/L, HKNDI/L
die grundlegenden Anforderungen der Maschinenrichtlinie 2006/42/EG erfüllen. Folgende Anforderungen nach
Anhang I der Richtlinie sind angewandt und eingehalten:
meet the basic requirements of the directive of machinery 2006/42/EG. The following requirements according to Annex I are applied and complied.
se cumplen los requisitos fundamentales de la Directiva sobre Maquinaria 2006/42/CE. Los posteriores requisitos del Anexo I de la Directiva se han seguido y
aplicado.
General principe Nr.1.
Nr. 1.3.4, 1.3.7.
Die Inbetriebnahme ist solange untersagt, bis festgestellt wurde, dass die Maschine, in die dieses
Maschinenteil eingebaut werden soll, gegebenenfalls den Bestimmungen der EG Maschinenrichtlinie
2006/42/EG entspricht.
The machine in which the part is incorporated mustn’t be put into service until the conformity of itself according to EC Machinery directive 2006/42/EC has been
declared.
La puesta en servicio está prohibida hasta que esté completamente montada en la parte de la instalación que le corresponde, no siendo declarada hasta entonces
conforme a la Normativa sobre Maquinaria 2006/42/CE.
Die verwendeten Einzelkomponenten sind konform mit den jeweiligen auf sie zutreffenden folgenden weiteren
EG-Richtlinien: 2006/95/EG (Niederspannung), 2004/108/EG (EMV) und 97/23/EG (Druckgeräte).
The incorporated component parts are in conformity with the following additional EC Directives: 2006/95/EC (Low Voltage), 2004/108/EC (EMC) and 97/23/EC
(Pressure Equipment).
Los componentes de construcción incorporados son conformes a las Directivas CE adicionales siguientes: 2006/95/CE (Baja Tensión), 2004/108/CE (CEM) y
97/23/CE (Equipos bajo presión).
Die speziellen technischen Unterlagen nach Anhang VII Teil B wurden vorbereitet.
The special technical files according to annex VII section B have been prepared.
Los datos técnicos especiales han sido establecidos de acuerdo al anexo VII, sección B.
Die Montageanleitung nach Anhang VI wurde verfasst.
The mounting instructions according to annex VI has been written.
Las Instrucciones de montaje se han redactado de acuerdo con el anexo VI.
Montageanleitung und Einbauerklärung sind der unvollständigen Maschine beigelegt.
Mounting instructions and declaration of incorporation are attached to the machine.
Las Instrucciones de montaje y la Declaración del Fabricante se adjuntan con cada aparato.
Einzelstaatlichen Stellen werden auf begründeten Antrag, die speziellen Unterlagen zur unvollständigen
Maschine, innerhalb einer angemessenen Frist übermittelt. Die Dokumente werden auf dem Postweg
zugesandt.
The technical special files will be transmitted to officials by founded claim within in an adequate time. The documents will be sent by mail.
Particularmente para peticiones oficiales se pueden emplear otro tipo de soportes seguros para enviar la información en el caso de pérdida de una parte de la
misma. La documentación puede ser enviada por correo electrónico.
Dokumentationsverantwortlicher ist: Andreas Binder, Lindenstr. 27- 31, 70839 Gerlingen, Deutschland.
Responsible for documentation is: Andreas Binder, Lindenstr. 27- 31, 70839 Gerlingen, Germany.
El responsable de la presente documentación es: Sr. Andreas Binder, Lindenstr. 27- 31, 70839 Gerlingen, Alemania
Walter Roller GmbH & Co.
Lindenstrasse 27- 31
70839 Gerlingen, Germany

3
Inhaltsverzeichnis
1Einbauerklärung 2
2Einleitung 3
3Normen/ Richtlinien 4
4Sicherheitssymbole 5
5Bestimmungsgemäße
Verwendung 6
6Lagerung 7
7Transport 7
8Auspacken 7
9Abmessungen, Rohrinhalte,
Gewichte 8
10 Montage 9
11 Anschluss Kältemittel 9
12 Anschluss Sole 10
13 Anschluss Kondensatablauf 10
14 Elektroanschluss 10
15 Elektrische Anschlusswerte 11
16 Elektroanschluss
Ventilatoren 11
17 Elektroanschluss MS
Heizstäbe (Zubehör) 12
18 Schalldaten 13
19 Inbetriebnahme 13
20 Reinigung 14
21 Wartungsintervalle 15
22 Entsorgung 15
Index
1 Declaration of incorporation 2
2 Introduction 3
3 Standard/ Directives 4
4 Safety signs 5
5 Intended application 6
6 Storage 7
7 Transportation 7
8 Unpack 7
9 Dimensions, tube volumes,
weights 8
10Mounting 9
11Refrigerant connection 9
12Brine connection 10
13Connection condensate drain 10
14Electric connection 10
15Electrical loads 10
16Electric connection fans 11
17Electric connection heater
rods MS (accessory) 12
18Sound pressure levels 13
19Start- up 13
20Cleaning 14
21Service intervals 15
22Disposal 15
Ìndice
1 Declaración del fabricante 2
2 Introducción 3
3 Normas/ directivas 4
4 Símbolos de seguridad 5
5 Modos de empleo 6
6 Almacenamiento 7
7 Transporte 7
8 Desembalar 7
9 Dimensiones, capacidad de
los tubos y pesos 8
10 Montaje 9
11 Conexiones de refrigerante 9
12 Conexiones para agua/glicol 10
13 Conexión desagüe para
condensados 10
14 Conexión eléctrica 10
15 Características eléctricas 11
16 Conexión eléctrica de los
ventiladores 11
17 Resistencias tipo MS
(accesorio) 12
18 Presión sonora 13
19 Puesta en marcha 13
20 Limpieza 14
21 Revisión periódica 15
22 Fin del periodo útil del
evaporador 15
2 Einleitung
Die deutsche Fassung der
Montageanleitung ist das Original.
Alle Sicherheitstexte und Hinweise
sind kursiv gesetzt.
Bewahren Sie diese
Montageanleitung auf, sie ist Teil
der Dokumentation der Kälteanlage.
Die jeweils aktuelle Fassung dieser
Montageanleitung kann auf unserer
Website http://inst.walterroller.de
heruntergeladen werden.
2 Introduction
This mounting instruction is a
translation of the german original
Montageanleitung.
All safety information and advice is
printed in italics.
Keep these instructions; they are
part of the refrigerating plant.
You can download the latest revision
of these mounting instructions on
our website
http://inst.walterroller.com.
2 Introducción
Estas Instrucciones de Montaje
han sido traducidas del original en
Alemán Montageanleitung.
Las indicaciones e instrucciones de
seguridad se han escrito en letra
cursiva.
Conserve estas instrucciones, son
parte de la información técnica de la
instalación frigorífica.
Puede Vd. descargar la última
edición de estas instrucciones de
montaje en nuestra página web:
http://inst.walterroller.com.

4
3 Normen/ Richtlinien
Die Normenreihe EN 378
"Kälteanlagen und
Wärmepumpen -
Sicherheitstechnische und
umweltrelevante Anforderungen"
dokumentiert die Anforderungen,
die der Errichter sowie der
Betreiber der Kälteanlage erfüllen
müssen.
Die Luftkühler sind nach EN
378-2 Absatz 5.2.1 eine
Rohrschlange mit Luft als
Sekundärfluid, und entspricht den
Anforderungen von EN 14276-2
mit Punkt 5.2.2.2 der EN 378.
Je nach Art der Errichtung der
Kälteanlage ergeben sich
unterschiedliche Anforderungen
an die elektrische Absicherung.
Eine der folgenden Normen muss
zu Bewertung der
sicherheitstechnischen
Anforderung herangezogen
werden:
oEN 60335-2-40,
oEN 60335-2-89
ooder EN 60204-1.
Der Luftkühler stellt eine
unvollständige Maschine nach
Maschinenrichtlinie dar. Daher
erhält er keine CE
Kennzeichnung. Das CE Zeichen
auf Ventilatoren und Heizstäben
bestätigt die Konformität dieser
Komponenten mit den auf sie
zutreffenden Richtlinien (z.B.
Niederspannungsrichtlinie, ERP
Richtlinie).
3 Standards/ Directives
The standard series EN 378
"Refrigerating systems and heat
pumps- Safety and environmental
requirements" documents the
requirements, which the builder
and the operator of the
refrigeration plant have to comply.
Unit air coolers are coils with air
as secondary fluid according to
EN 378-2 paragraph 5.2.1. It
fulfills the requirements of EN
14276-2 and paragraph. 5.2.2.2
of EN 378.
Depending on the type of
refrigeration system there are
different requirements for electric
safety. One of the following
standards has to be obeyed,
when designing and installing the
plant:
oEN 60335-2-40,
oEN 60335-2-89
oor EN 60204-1.
The air unit cooler is an
incomplete machine, according to
the EC machinery directive.
Because of that it isn't labeled
with the CE sign. The CE sign
visible on fans, heaters etc.
shows that these components are
in conformance with other
directives (e.g. ERP directive,
low- voltage directive).
3 Normas/ directivas
• La Normativa EN 378 "sistemas
de refrigeración y bombas de
calor-seguridad y requisitos
ambientales" documenta los
requisitos que deben cumplir el
fabricante y el técnico de la
instalación frigorífica.
• Los evaporadores son una
batería frigorífica que utiliza el
aire como fluido secundario,
según la norma EN 378-2 párrafo
5.2.1. Cumple con los requisitos
de la EN 14276-2 y el párrafo.
5.2.2.2 de la EN 378.
• Dependiendo del tipo de
sistema de refrigeración existen
diferentes Normas de seguridad
eléctrica. Una de las siguientes
Normas tiene que ser de obligado
cumplimiento, en el diseño e
instalación de la planta:
oEN 60335-2-40,
oEN 60335-2-89
oo la EN 60204-1.
•El evaporador es una máquina
incompleta, según la Directiva de
maquinaria CE. Por eso no
contiene el símbolo CE. La CE se
muestra visible en los
ventiladores, calentadores etc., y
demuestra que estos
componentes están en
conformidad con otras directivas
(por ejemplo, la Directiva BT,
Directiva de baja tensión).

5
4 Sicherheitssymbole
Gefahr!
Gefährliche Situation, die zu
schweren Verletzungen oder
Tod führt, wenn sie nicht
vermieden wird.
Warnung!
Gefährliche Situation, die zu
Verletzungen oder Tod
führen kann, wenn sie nicht
vermieden wird.
Vorsicht!
Gefährliche Situation, die
leichte bis mittelschwere
Verletzung nach sich ziehen
kann.
Achtung elektrischer
Strom!
Gefahr eines Stromschlages.
Hinweis
auf sicherheitsgerechten
Transport!
Achtung!
Kalte Oberflächen,
Erfrierungsgefahr!
Achtung!
Heiße Oberflächen,
Verbrennungsgefahr!
Achtung!
Quetschgefahr,
Handverletzungsgefahr!
Achtung!
Feuergefährliche Stoffe,
Brandgefahr!
Achtung!
Einzugsgefahr, lose
Kleidung, und lange Haare
können sich verfangen.
Hinweis
Handschutz benutzen!
Hinweis
Vor allen Arbeiten
freischalten, gegen
wiedereinschalten sichern
und Spannungsfreiheit
feststellen!
Hinweis
Schutzkleidung benutzen!
4 Safety signs
Danger!
Dangerous situation,
which leads to injuries or
death, if it isn't avoided.
Warning!
Dangerous situation,
which can lead to injuries
or death, if it isn't avoided.
Caution!
Dangerous situation,
which leads to minor to
medium- heavy injuries, if
it isn't avoided.
Attention electric
voltage!
Danger of electric shock.
Advice
for safe transport!
Attention!
Cold surfaces. Danger of
frost bite.
Attention!
Hot surfaces. Can cause
burns.
Attention!
Crushing hazard. Hand
injury possible.
Attention!
of flammable goods.
Ignition possible.
Attention!
Danger of insertion.
Clothing and long hair
can be caught.
Advice
Use gloves!
Advice
Before all work,
disconnect from mains,
secure against
connection and recognize
deenergised unit.
Advice
Use protective clothes.
4 Símbolos de seguridad
¡Peligro!
Situación peligrosa, que
conduce a la muerte o
lesiones graves si no se
evita.
¡Advertencia!
Situación peligrosa, que
puede conducir a lesiones
o la muerte, si no se evita.
¡Precaución!
Situación peligrosa que
podría causar lesiones
moderadas o leves.
¡Atención, voltaje
eléctrico!
Peligro de contacto
eléctrico.
Indicaciones
¡Sobre las directivas de
transporte conforme a las
reglas de seguridad!
¡Atención!
¡Superficies frías, riesgo
de congelación!
¡Atención!
¡Superficies calientes,
riesgo de quemaduras!
¡Atención!
¡Peligro de aplastamiento,
lesión en la mano!
¡Atención!
¡Materiales inflamables,
riesgo de fuego!
¡Atención!
¡Riesgo de captación,
ropa suelta y el pelo largo
pueden quedar atrapados!
Indicaciones
¡Utilice guantes de
protección para las
manos!
Indicaciones
¡Desbloquear antes de
realizar cualquier trabajo,
asegurar y comprobar la
ausencia de voltaje!
Indicaciones
¡Use ropa protectora!

6
5 Bestimmungsgemäße
Verwendung
Die bestimmungsgemäße
Verwendung des Luftkühlers
besteht im Abkühlen bzw.
Erhitzen und Fördern von
feuchter Luft. Ebenso umfasst die
bestimmungsgemäße
Verwendung des Luftkühlers das
gegebenenfalls nötige Abtauen
und das Ableiten des anfallenden
Kondensates.
Die Montage und der Anschluss
müssen nach dieser Anleitung
erfolgen.
Der Deckenluftkühler darf nur in
technisch einwandfreiem
Zustand, mit einer technisch
einwandfreien Kälteanlage
betrieben werden.
Zulässiger Betriebsdruck PS
siehe Typenschild.
Die auf dem Typenschild
angegebenen
Umgebungstemperaturbereiche
sind einzuhalten.
(Position des Typenschildes
siehe Frontseite.)
Beachten Sie auch den
gesonderten
Temperatureinsatzbereich des
Ventilators.
Folgende Luftverunreinigungen
sind zu meiden:
oAbrasive (abtragende)
Partikel.
oStark korrosiv wirkende
Verunreinigungen
z.B. Salznebel.
oHohe Staubbelastung z.B.
Absaugung von Sägespänen.
oBrennbare Gase/ Partikel.
Der Kühler darf nicht in der
Nähe von brennbaren Stoffen und
Komponenten betrieben werden.
Der Kühler darf nicht in
explosiver Atmosphäre betrieben
werden.
Der Kühler darf keine
sicherheitsrelevanten Aufgaben
übernehmen.
Alle nicht bestimmungsgemäßen
Verwendungen sind verboten!
5 Intended application
The intended application of the
air cooler is the cooling or heating
and blowing of humid air. A
defrost operation and the drain of
the condensate is intended
application, too.
Mounting and connecting has to
be done according to these
instructions.
The ceiling type unit air cooler
may only be operated in excellent
technical condition with a
technical sound refrigerating
plant.
Allowable operating pressure PS
see type plate.
The ambient temperature
ranges given on the type plate
have to be maintained.
(Position of the type plate see
front page.)
Consider the different operating
conditions of the fan.
The following pollutions of the
air have to be avoided:
oAbrasive particles.
oStrong corrosive pollutions
e.g. salt spray mist.
oHigh dust loading, e.g.
exhaustion of saw dust.
oFlammable gases/ particles.
The cooler may not be run next
to flammable materials or
components.
The cooler may not be run in
explosive ambient.
The cooler mustn’t take over
security relevant duties.
Use for purpose other than
designed for is forbidden.
5 Modos de empleo
Este aparato está indicado para
funciones de refrigeración ó
calefacción y regulación de la
humedad del aire. El sistema de
desescarche y la bandeja de
condensados complementan las
tareas derivadas de las funciones
descritas.
El montaje y el conexionado se
deben efectuar conforme a las
instrucciones del manual de uso.
El evaporador de plafón se debe
de encontrar en un estado de
funcionamiento irreprochable,
para su instalación en un sistema
frigorífico.
Máxima presión de servicio
admisible PS ver en la placa de
características.
Los rangos de temperatura
ambiente se indican en la placa
de características.
(Posición de la placa en la
primera página.)
Comprobar las condiciones de
funcionamiento del ventilador.
Se debe evitar aire conteniendo
las siguientes sustancias
contaminantes:
oPartículas abrasivas.
oSustancias altamente
corrosivas, por
ejemplo ambientes salinos.
oAltas concentraciones de
polvo, por
ejemplo serrín.
oGases o partículas
inflamables.
Este evaporador no está
preparado para funcionar con
materias o componentes
inflamables.
Este evaporador no está
preparado para funcionar en
ambientes explosivos.
Este evaporador no puede
asumir tareas en condiciones de
seguridades relevantes.
Todos los usos que no respeten
los modos de empleo están
prohibidas.

7
6 Lagerung
Anlage bis zur Montage
trocken und wettergeschützt in
der Originalverpackung lagern.
Lagern Sie das Gerät
maximal ein Jahr.
Lagertemperatur: -40 °C bis
+80 °C.
Feuchtigkeit und Schmutz
dürfen nicht in das Gerät
eindringen.
7 Transport
Warnung!
Das Gerät wiegt bis zu
7 kg. Herunterfallende Geräte
können zu schweren
Verletzungen führen.
Zum Transport die
Originalverpackung verwenden.
Gewichte siehe Kapitel 9.
Anlage vorsichtig
transportieren, Schläge und
Stöße vermeiden.
Sichern Sie das Gerät gegen
Verrutschen und Herabfallen.
8 Auspacken
Achtung!
Lamellen sind scharfkantig!
Hinweis
Handschutz benutzen!
Überprüfen Sie die
Verpackung auf äußere
Schäden.
Überprüfen Sie den Luftkühler
auf Schäden. Beschädigte
Geräte dürfen nicht montiert
werden.
Stellen Sie das Gerät nicht
auf den Schutzgittern der
Ventilatoren ab.
Nehmen Sie das Gerät aus
dem Karton.
6 Storage
The unit has to be warehoused
dry and weather protected in the
original packing until installation.
Store the unit maximum one
year.
Storage temperature between
-40°C and +80 °C.
Humidity and dust mustn't get
into the unit.
7 Shipping
Attention!
The unit weighs up to 7 kg.
Dropping units can lead to
severe injuries.
Use the original packing for
transport.
For weight specifications see
chapter 9.
Move the unit carefully
avoiding jolts and impacts.
Secure the unit against slipping
and dropping.
8 Unpacking
Attention!
Fins are sharp- edged!
Advice
Use gloves!
Check the packing for
damages.
Check the air unit cooler for
damages. Damaged units
mustn't be mounted.
Don't put the unit with the fan
guards on the ground.
Put the unit out of carton.
6 Almacenamiento
La unidad se debe almacenar
en lugar seco y protegido de la
intemperie, en su embalaje
original hasta el momento del
montaje.
Se recomienda un periodo de
almacenamiento máximo de 1
año.
Temperatura de
almacenamiento: -40 °C hasta
+80 °C.
Se debe evitar la entrada de
polvo y humedad al interior del
aparato.
7 Transporte
¡Advertencia!
El aparato puede pesar hasta
7 kg. La caida del aparato
puede causar lesiones
graves.
Para efectuar el transporte se
debe utilizar el embalaje
original.
Especificaciones de pesos: ver
capítulo 9.
Transporte la unidad con
prudencia, evitando choques y
golpes.
Asegure el aparato para evitar
resbalones y caídas.
8 Desembalar
¡Atención!
¡Las aletas están afiladas!
Indicaciones
¡Utilice guantes de protección
para las manos!
Compruebe la ausencia de
daños en el embalaje.
Si el equipo está dañado, no
se debe instalar.
No coja el aparato por las
rejillas de los ventiladores.
Saque el aparato de la caja
de cartón.

8
9 Abmessungen,
Rohrinhalte, Gewichte
9 Dimensions, tube
volumes, weights
9 Dimensiones,
capacidad de los
tubos y pesos
VM VW
Typ
Model
Modelo
Maß in mm
Dimension in mm
Dimensiones en mm
Rohrinhalte
Tube volumes
Capacidad de los tubos
Gewicht
Weights
Pesos
H
B
dm³
kg
VW 1
380
330
0,5
3,8
VW 2
380
330
0,5
4,5
VW 3
555
505
0,9
6,4
VM 2
380
-
0,5
4,5
VM 3
555
-
0,9
6,4
VMR 2
380
-
0,5
4,5
VMR 3
555
-
0,9
6,4
VD 1
390
330
0,5
4,0
VD 2
390
330
0,5
4,7
VD 3
565
505
0,9
6,6
VD

9
10 Montage
Warnung!
Das Gerät wiegt bis zu 7 kg.
Herunterfallende Geräte
können zu schweren
Verletzungen führen.
Achtung!
Lamellen sind scharfkantig!
Hinweis
Handschutz benutzen!
Verwenden Sie zur
Befestigung der Luftkühler
geeignete Schrauben und
versehen sie diese mit einer
Schraubensicherung.
Empfehlung: Gewindestange
M4, Lastverteilungsscheibe,
Unterlegscheibe und Mutter aus
Edelstahl A2 mit
Schraubensicherung.
Alternatives Material: Polyamid
6.6.
1. Deckenmontage (VD).
2. Wandanordnung mit
zusätzlicher Tropfschale
(Zubehör).
3. Deckenmontage beidseitig
ausblasend mit zusätzlicher
Tropfschale. (Zubehör).
10Mounting
Warning!
The unit weighs up to 7 kg.
Dropping units can lead to
severe injuries.
Attention!
Fins are sharp- edged!
Advice
Use gloves!
For mounting of the air unit
cooler uses suitable screws and
protect them with screw locking.
Recommendation: Threaded rod
M4, load distribution washer, flat
washer, screw nut made of
stainless steel A2 and screw
locking. Material alternative:
Polyamide 6.6.
1. Ceiling mounting (VD).
2. Wall version with additional
drip tray (accessory).
3. Ceiling mounting double
exhaust with additional drip tray
(accessory).
10 Montaje
¡Advertencia!
El aparato puede pesar hasta
7 kg. La caida del aparato
puede causar lesiones
graves.
¡Atención!
¡Las aletas están afiladas!
Indicaciones
¡Utilice guantes de protección
para las manos!
Para el montaje del
evaporador utilice tornillos
apropiados y equipados con
arandelas de seguridad.
Recomendación: varilla roscada
M4, con placa de distribución de
carga, arandelas y tuerca de
acero inoxidable A2. Material
alternativo: poliamida 6.6.
1. Montaje de plafón (VD).
2. Versión mural con una
bandeja suplementaria
(accesorio).
3. Montaje de plafón con una
bandeja suplementaria
(accesorio)
11 Anschluss Kältemittel
Die Anlage ist für alle Kältemittel
der Sicherheitsgruppe A2 nach
EN 378-1 geeignet. Diese
Kältemittel sind in der
Druckgeräterichtlinie der Gruppe
2 zugeordnet.
1. Rohrverschlüsse abnehmen.
2./ 3. Expansionsventil nach
dessen Montageanleitung
montieren.
Kältemittelrohrleitung
fachgerecht anschließen.
Kältemittel- Rohrleitungen mit
genügend Sicherheitsabstand
zu den Heizstäben verlegen!
Anschlussdurchmesser: 10 mm
11 Refrigerant
connection
The unit is suitable for all
refrigerants of the safety group
A1 according to EN 378-1.
These refrigerants are assigned
to group 2 in Pressure
Equipment Directive (PED).
1. Remove tube seals.
2. / 3. Fit the expansion valve
observing its mounting
instruction.
Connect the refrigerant piping
properly.
Mount the refrigerant piping
with enough safety distance to
the heater rods.
Connection diameter: 10 mm
11 Conexiones de
refrigerante
La unidad se ha previsto para
funcionar con fluidos frigoríficos
del Grupo de Seguridad A1
según la EN 378-1. Estos
refrigerantes están asignados al
grupo 2 en el Reglamento de
Aparatos a Presion (RAP).
1. Quitar los capuchones de los
tubos.
2. / 3. Montar la válvula de
expansión según las
instrucciones de montaje.
Abocardar la tubería
correctamente.
Monte la tubería de fluido
frigorífico con una separación
suficiente de las resistencias!
Diámetro de conexión: 10 mm
1.

10
12 Anschluss Sole
Stellen Sie sicher, dass die Sole
den Werkstoff Kupfer nicht
korrosiv angreift.
1. Rohrverschlüsse abnehmen.
2. Schließen Sie den Sole Vor-
und Rücklauf fachgerecht am
Gerät an. Beachten Sie die
aufgeklebten Pfeile für die
Fließrichtung.
12Brine connection
Ensure that the brine doesn't
attack, the copper tube in a
corrosive way.
1. Remove tube seal.
2. Fit the flow lions. Pay
attention to the labels which
indicate the flow direction.
12Conexiones para
agua/ glicol
Asegúrese que el fluido utilizado
no contiene agentes corrosivos
para el cobre.
1. Sacar la parte lateral y quitar
los capuchones de los tubos.
2. Montar la válvula según las
instrucciones de montaje. Tenga
en cuenta las etiquetas con las
flechas que indican la dirección
del flujo del fluido.
13Anschluss
Kondensatablauf
Kondesatablauf Schlauchtülle/
Rohr Ø 15 mm
Der Kondensatablauf ist mit
einem Gefälle und einem Siphon
vorzusehen.
13Connection
condensate drain
Condensate drain: Hose
connector or tube Ø 15 mm
The condensate drain has to be
with a down-grade and a siphon.
13 Conexión desagüe
para condensados
Desagüe para condensados
Ø 15mm
El desagüe de condensados
debe instalarse con desnivel y
sifón.
14Elektroanschluss
Warnung!
Gefährliche Situation, die zu
Verletzungen oder Tod
führen kann, wenn sie nicht
vermieden wird.
Achtung elektrischer
Strom!
Gefahr eines Stromschlages.
Hinweis
Vor allen Arbeiten
freischalten, gegen
wiedereinschalten sichern
und Spanungsfreiheit
feststellen!
Der Elektroanschluss darf nur
von einer Elektrofachkraft
durchgeführt werden.
Zuleitung mit genügend
Sicherheitsabstand zum
rotierenden Ventilator verlegen!
Bringen Sie immer zuerst einen
Schutzleiter an.
Schließen Sie den Kühler nur
an Stromkreise an, die mit
einem allpolig trennenden
Schalter abschaltbar sind.
Verwenden Sie nur Leitungen,
die den vorgeschriebenen
Installationsvorschriften
hinsichtlich Spannung, Strom,
Isolationsmaterial, Belastbarkeit
etc. entsprechen.
Lose Verbindungen und
defekte Kabel sofort ersetzen.
Bei Arbeiten am Gerät auf eine
Gummimatte stellen.
14Electric connection
Warning!
Dangerous situation, which
can lead to injuries or death,
if it isn't avoided.
Attention electric voltage!
Danger of electric shock.
Hinweis
Before all work disconnect
from mains, secure against
connection and recognize
deenergised unit.
The electric connection has to
be done by an electrician.
Mount supply wire with enough
safety distance to the fans.
Always mount the protective
earth conductor first!
Mount the unit only to circuits
that are equipped with circuit
breaker.
Use only wires that are in
conformity to installation rules in
case of voltage, current,
insulation materials, capacity,
etc.
Replace loose connections and
defective cables immediately.
When working at the unit stand
on a rubber mat.
14Conexión eléctrica
!Advertencia!
Situación peligrosa, que
puede conducir a lesiones o
la muerte, si no se evita.
¡Atención, voltaje eléctrico!
Peligro de contacto eléctrico.
Indicaciones
¡Desbloquear antes de
realizar cualquier trabajo,
asegurar y comprobar la
ausencia de voltaje!
La unidad deberá ser instalada
sólo por personal técnico
cualificado.
¡Realice el cableado adicional
manteniendo suficiente distancia
de seguridad a los ventiladores!
Instale siempre un cable
conductor a tierra
La unidad se alimentará con
una línea exclusiva equipada
con interruptor de corte
Utilice solamente mangueras
eléctricas que cumplan la
normativa eléctrica de voltaje,
intensidad, aislamiento,
capacidad, etc.
Reemplace inmediatamente
las conexiones flojas o cables
defectuosos.
Para trabajar en el aparato,
aislarse del suelo mediante una
alfombrilla de goma.

11
15Elektrische
Anschlusswerte
15Electrical loads 15Características
eléctricas
16 Elektroanschluss
Ventilatoren
Vorsicht!
Gefährliche Situation, die
leichte bis mittelschwere
Verletzung nach sich ziehen
kann.
Achtung!
Einzugsgefahr, lose
Kleidung, und lange Haare
können sich verfangen.
Achtung!
Handverletzungsgefahr!
Zuleitungen mit genügend
Sicherheitsabstand zu den
Heizstäben verlegen!
1. Anschlussdose öffnen.
2. Zuleitung nach Schaltplan
anschließen.
3. Anschlussdose schließen.

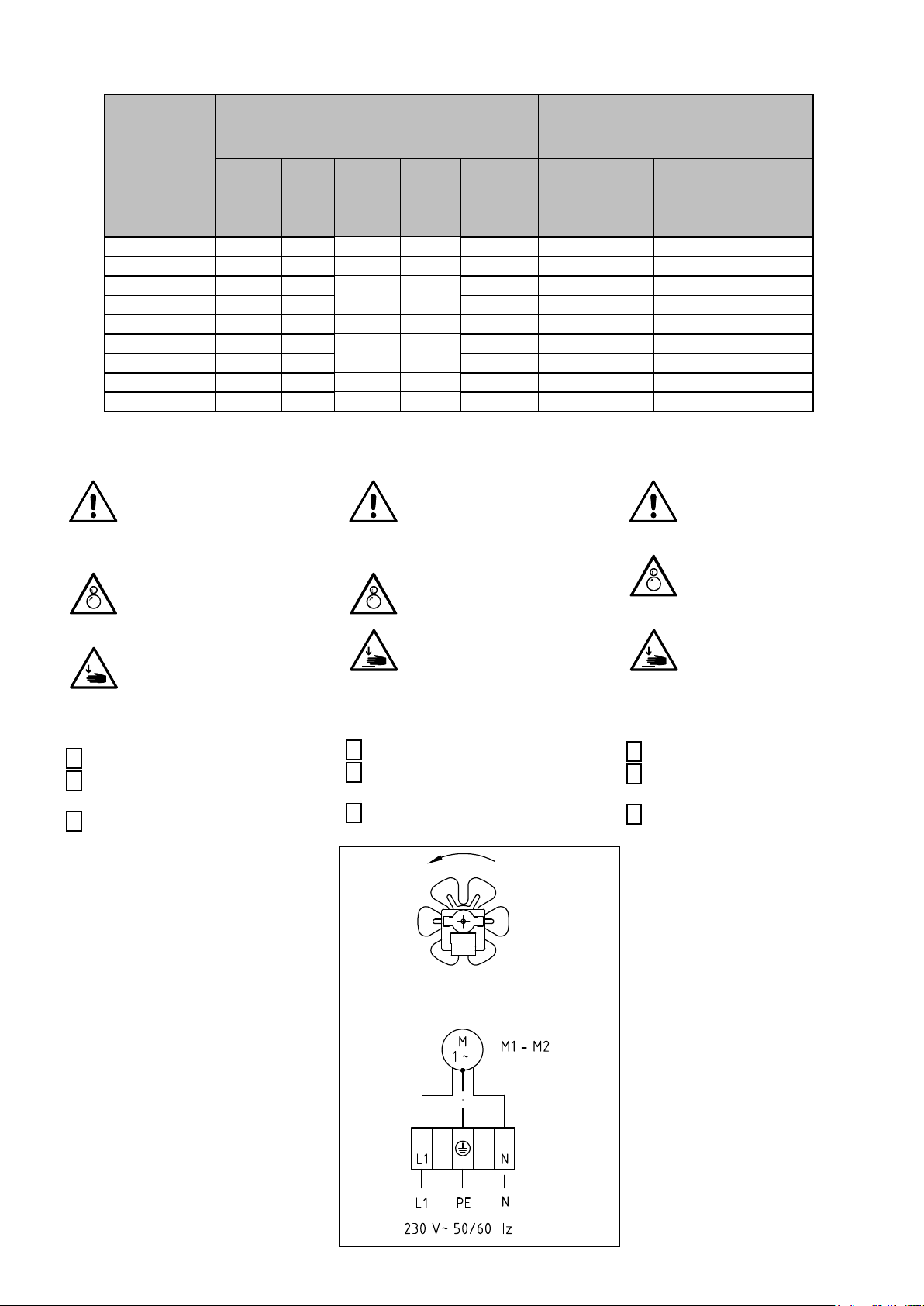

16 Electric connection of
fans
Caution!
Dangerous situation, which
leads to minor to medium-
heavy injuries, if it isn't
avoided.
Attention!
Danger of insertion. Clothing
and long hair can be caught.
Achtung!
Quetschgefahr,
Handverletzungsgefahr!
Mount supply wires with
enough safety distance to the
heater rods!
1. Open terminal box.
2. Connect supply wire
according to wiring diagram.
3. Close terminal box.
16 Conexión eléctrica de
los ventiladores
¡Precaución!
Situación peligrosa que
podría causar lesiones
moderadas o leves.
¡Atención!
¡Riesgo de captación, ropa
suelta y el pelo largo pueden
quedar atrapados!
¡Atención!
¡Peligro de aplastamiento,
lesión en la mano!
¡Realice la instalación con una
separación suficiente de las
resistencias!
1. Abrir la caja de conexiones.
2. Conexionar la alimentación
según el esquema de cableado.
3. Cerrar la caja de conexiones..
Typ
Model
Modelo
Ventilator
Fans
Ventiladores
Elektr. Abtauung*
Electric defrost*
Desescarche eléctrico*
Anzahl
Number
Número
Motor
Motor
Motor
Flügel
Blade
Aspas
Gitter
Guard
Rejilla
Leistung
Input
cap.
Potencia
Typ
Model
Referencia
Leistung
Capactiy
Potencia
W
W
VW 1
1
M132
F132S
G-132
20
MS0390
200
VW 2
2
M132
F132S
G-132
40
MS0390
200
VW 3
2
M132
F132S
G-132
40
2x MS0390
2x 200
VM(R) 2
2
M132
F132S
G-132
40
MS0390
200
VM(R) 3
2
M132
F132S
G-132
40
2x MS0390
2x 200
VD 1
1
M132
F132D
G-132
20
MS0390
200
VD 2
2
M132
F132D
G-132
40
MS0390
200
VD 3
2
M132
F132D
G-132
40
2x MS0390
2x 200

12
17Elektroanschluss MS
Heizstäbe (Zubehör)
Warnung!
Gefährliche Situation, die zu
Verletzungen oder Tod
führen kann, wenn sie nicht
vermieden wird.
Achtung elektrischer
Strom!
Gefahr eines Stromschlages.
Achtung!
Heiße Oberflächen,
Verbrennungsgefahr!
Zuleitungen mit genügend
Sicherheitsabstand zu den
Heizstäben verlegen!
Verkabelung und Absicherung
gegen Übertemperatur und
Überspannung sind bauseits
vorzunehmen.
Sichern Sie die Heizstäbe
gegen Wideranlauf nach einem
Stromausfall.
Schutzart IP 66.
Nach EN 60204-1 benötigen
elektrische
Widerstandsheizungen einen
Übertemperaturschutz.
17 Electricity
connection MS
heaters (accessory)
Warning!
Dangerous situation, which
can lead to injuries or death,
if it isn't avoided.
Attention electric voltage!
Danger of electric shock.
Attention!
Hot surfaces, danger of
burning!
Mount supply wires with
enough safety distance to the
heater rods!
Wiring and safety fuse against
high temperatures and voltages
have to be realised on site.
Secure the heater rods against
start up after a loss of power.
.
Protection class IP 66.
According to EN 60204-1
electric filament resistances
require a high temperature
protection.
17 Conexión eléctrica
de las resistencias
tipo MS (accesorio)
¡Advertencia!
Situación peligrosa, que
puede conducir a lesiones o
la muerte, si no se evita.
¡Atención, voltaje eléctrico!
Peligro de contacto eléctrico.
¡Atención!
¡Superficies calientes, riesgo
de quemaduras!
¡Realice la instalación con una
separación suficiente de las
resistencias!
Durante el cableado se
prestará especial atención a la
seguridad contra
sobretemperaturas y
sobretensiones.
Asegure que las resistencias
no se ponen en marcha
después de un corte en el
suministro eléctrico.
Grado de protección: IP 66
Según la EN 60204-1, es
necesario un termostato
eléctrico para las resistencias
eléctricas.
Alle Bauteilspannungen 230 V.
E1-E2 MS Heizstäbe für
Lamellenblock (Zubehör)
Abtau- Sicherheitsthermostat
(Zubehör)
Electric tension for all devices
230 V.
E1-E2 MS- Heater rods for
finned coil block (accessory)
Defrost safety thermostat
(accessory)
Todas las conexiones son a 230
V.
E1-E2 Resistencias tipo MS en
batería (accesorio)
Termostato de
seguridad para desescarche
(accesorio)
2. Heizstab, 2. Heater rod, 2. resistencia

13
18 Schalldaten
Die Schallentwicklung hängt
stark von den Einbau/
Betriebsbedingungen ab. Unter
gewöhnlichen
Betriebsbedingungen liegt der
Schalldruckpegel unter 70
dB(A).
18 Sound pressure level
The sound data depends on the
installation and operation
conditions. The values for sound
pressure level are usually below
70 dB(A).
18 Presión sonora
Los datos de Presión sonora
dependen de factores como la
instalación y las condiciones de
trabajo. Los valores de Presión
sonora se sitúan normalmente
por debajo de los 70 dB(A).
19Inbetriebnahme
Der Elektroanschluss muss
fachgerecht abgeschlossen
sein.
Vergewissern Sie sich, dass
alle Deckel montiert sind.
Prüfen Sie das Schutzgitters.
Die Tropfschale muss auf
beiden Seiten eingehängt und
fest verschraubt sein.
Achtung!
Anlage darf nur in
betriebssicheren Zustand in
Betrieb genommen werden.
Anlage einschalten.
Überprüfung der Überhitzung
des Kältemittels am Austritt.
Herstellerangaben des
Expansionsventils beachten!
Einstellung des
Expansionsventils auf die
Überhitzung:
Δtsup = 0,5....................0,7 x DT1
DT1 ≥12 K DT1 ≥6 K
Δtsup Überhitzung des
Kältemittels am Austritt.
DT1 Eintrittstemperaturdifferenz
=
Lufteintrittstemperatur
- Verdampfungstemperatur
am Austritt
(Sättigungstemperatur).
19Start- up
The electric connection has to
be completed properly.
Junction box covers have to be
in place.
Check the fan guard.
The drain pan has to be hinged
and screwed properly.
Attention!
The plant may only be started if
safe to operate.
Switch on unit.
Check superheat of the
refrigerant at the outlet.
Check manufacturer’s
specification of expansion valve!
Adjusting expansion valve to
superheating:
Δtsup = 0,5....................0,7 x DT1
DT1 ≥12 K DT1 ≥6 K
Δtsup Superheating of the
refrigerant at the outlet.
DT1 Inlet temperature difference
=
Air inlet temperature
- evaporating temperature
at the outlet
(saturation temperature).
19Puesta en marcha
El cableado eléctrico debe
estar correctamente instalado.
Las juntas de la caja de
conexiones deben estar
correctamente montados.
Compruebe las rejillas de
protección.
La bandeja de goteo debe
insertarse en los tornillos
laterales para luego fijarlos.
¡Atención!
La instalación no debe ser
puesta en marcha sin
encontrarse en un estado
irreprochable.
Alimentar con tensión la unidad.
Verificar el recalentamiento del
fluido frigorífico en la salida.
Ajustar según las indicaciones
del fabricante de la válvula
Ajuste del recalentamiento
de la válvula de expansión:
Δtsup = 0,5....................0,7 x DT1
DT1 ≥12 K DT1 ≥6 K
Δtsup Recalentamiento del fluido
frigorífico en la salida.
DT1 Diferencia de temperatura
en la entrada = Temperatura de
entrada de aire- temperatura de
evaporación a la salida
(Temperatura de saturación).

14
20 Reinigung
Warnung!
Gefährliche Situation, die zu
Verletzungen oder Tod
führen kann, wenn sie nicht
vermieden wird.
Achtung!
Handverletzungsgefahr!
Lamellen sind scharfkantig.
Achtung elektrischer
Strom!
Gefahr eines Stromschlages.
Hinweis
Vor allen Arbeiten
freischalten, gegen
wiedereinschalten sichern
und Spanungsfreiheit
feststellen!
Anlage darf nur von
autorisiertem Fachpersonal
gewartet werden.
Die Häufigkeit der Reinigung
des Luftkühlers hängt vom
Einsatzgebiet ab. Eine
Reinigung sollte zumindest
quartalsweise durchgeführt
werden.
Demontieren Sie das
Schutzgitter und den Ventilator.
Reinigen Sie den Ventilator mit
einem trockenen Tuch.
Reinigen Sie den Ventilator
nicht mit einem Wasserstrahl
oder Hochdruckreiniger.
Verwenden Sie keine säure-,
laugen- und
lösungsmittelhaltigen
Reinigungsmittel.
Überprüfen Sie den Ventilator
auf Unwucht.
Reinigung des Lamellenblockes:
Reinigen Sie das Gerät mit
Wasser oder speziell für Kupfer-
Aluminium Wärmetauschern
freigegebenen
Reinigungsmitteln.
Verwenden Sie keinesfalls
chlorhaltige Reinigungsmittel.
Achten Sie darauf, dass die
Lamellen nicht verbogen
werden.
Spülen Sie den
Wärmetauscher nach der
Reinigung gründlich mit klarem
Wasser ab.
20Cleaning
Warning
Dangerous situation, which
leads to injuries or death, i fit
isn't avoided.
Attention!
Hand injury possible.
Fins are sharp-edged.
Attention electric voltage!
Danger of electric shock.
Advice
Prior to working on the unit,
switch off the electricity and
secure against unauthorized
connecting.
Unit may only be serviced and
repaired by authorized and
skilled personnel.
The frequency of cleaning of the
air cooler depends on its
application. A cleaning should
be done at least every three
months.
Demount the fan and its guard
for cleaning.
Clean the fan with dry cloth.
Don’t clean the fan by means
of a high pressure cleaner.
Don’t use purifier that contains
acid, base or dilution.
Check the fan balance.
Cleaning of the coil block
Clean the device by means of
water or special copper
aluminium heat exchanger
purifier.
Never use chlorine containing
purifiers.
Pay attention that the fins
don’t get deformed.
Flush the heat exchanger well
with water after cleaning it.
20Limpieza
¡Advertencia!
Situación peligrosa, que
puede conducir a lesiones o
la muerte, si no se evita.
¡Atención!
¡Peligro de aplastamiento,
lesión en la mano!
¡Atención, voltaje eléctrico!
Peligro de contacto eléctrico.
Indicaciones
Desconecte la unidad antes
de cada intervención,
asegurándose que no se
pueda conectar por personal
no autorizado.
La unidad no debe ser
instalada más que por personal
autorizado.
La frecuencia de limpieza
dependerá de la aplicación. Se
recomienda al menos 1 vez
cada tres meses.
Desmontar el ventilador y la
rejilla para la limpieza.
Limpiar el ventilador con und
paño seco.
No efectúe la limpieza de los
ventiladores con agua o aire a
presión.
No utilice limpiadores
agresivos, con ácidos, bases o
disoluciones.
Compruebe su
funcionamiento después de
cada limpieza.
Limpieza de las aletas de la
batería:
Limpiar la carrocería del
aparato con agua ó con
productos específicos para el
cobre-aluminio.
No utilice detergentes con
cloro.
Ponga especial atención en
no doblar las aletas.
Aclare el intercambiador con
agua, después de realizar la
limpieza.

15
21Wartungsintervalle
Anlage darf nur von
autorisiertem Fachpersonal
gewartet und repariert werden.
Mindestens halbjährlich sind
folgende Wartungstätigkeiten
durchzuführen:
Befestigung der Anlage.
Befestigung des Ventilators.
Berührungsschutz
Elektroanschlüsse.
Befestigung des Schutzleiters.
Kondenswasserbohrung des
Ventilators.
Kondensatablauf des Kühlers.
Dichtigkeit der Anlage.
Überhitzungseinstellung.
21Service interval
The unit may only be serviced
and repaired by authorized and
skilled personnel.
At least every 6 months the
following services have to be
done.
Check the:
Mounting of the unit.
Mounting of the fans.
Protection cover.
Electric connections.
Mounting of the protection
conductor.
Condensate draining hole of
the fan.
Condensate draining of the
cooler
Leaks in the unit.
Adjustment of the superheat.
21Revisión periódica
La unidad no debe ser instalada
ni reparada más que por
personal autorizado.
Se deben realizar las siguientes
revisiones al menos cada 6
meses:
Fijación de la unidad
Fijación de los ventiladores.
Rejillas de protección.
Conexionado eléctrico.
Contactores y protectores
térmicos.
Condensaciones en los
ventiladores.
Desagüe del evaporador
Estanquidad del recinto.
Ajuste del recalentamiento.
22 Entsorgung
Bevor Sie den Luftkühler
demontieren, entfernen Sie die
Wärmetauscher enthaltenen
Medien und führen sie der
Widerverwertung zu.
Beachten Sie bei der
Entsorgung des Gerätes alle
relevanten, in ihrem Land
geltenden Anforderungen und
Bestimmungen.
22 Disposal
Before dismounting the air
cooler, remove all fluids inside
the heat exchanger and dispose
them in a correct way.
When disposing the device,
please comply with all relevant
requirements and regulations
applicable in your country.
22 Fin del periodo útil
del evaporador
Cuando el aparato se deba
sustituir por este motivo,
recupere el refrigerante y el
aceite y entréguelos a un gestor
de residuos.
Cumpla con la normativa y las
regulaciones para el reciclado y
eliminación de residuos vigente
en su país.

16
Störung
Failure
Fallo
Mögliche Ursache
Possible source
Causa posible
Lösungsvorschlag
Propsal for soltion
Propuesta de solución
Ventilator läuft nicht
Fan doesn’t run.
El ventilador no gira.
Keine Spannungsversorgung
No connection to electric
source.
No está conectada la tensión.
Spannungsversorgung herstellen.
Connect voltage.
Conectar a la tensión de alimentación.
Ventilatorflügel blockiert
Blocked fan blade
Hélice bloqueada.
Spannung ausschalten, Ursache der
Blockade beheben.
Switch off electric connection, remove
source of blockade.
Cortar la tensión de alimentación. Eliminar la
fuente de bloqueo.
Ventilator defekt
Defective fan.
Ventilador defectuoso.
Ventilator austauschen.
Change fan.
Sustituir el ventilador.
Lager im Ventilator defekt
Bearing inside the fan defect
Rodamientos defectuosos
Ventilator austauschen
Change fan.
Sustituir el ventilador.
Kühler ist ungewöhnlich laut oder
vibriert.
Air cooler is unusually loud or
vibrates.
El evaporador mete mucho ruido
ó vibra mucho.
Flügel verschmutzt
Dirty fan blade
Hélices sucias.
Ventilatorflügel vorsichtig Reinigen.
Clean fan blade carefully.
Limpiar las hélices.
Flügel vereist
Iced fan blade
Hielo en las hélices.
Flügel abtauen
Defrost fan
Quitar el hielo de las hélices.
Ventilatorbefestigung lose.
Loose fan fixation.
Tornillos de fijación del
ventilador flojos.
Befestigungsschrauben festziehen
Tighten fastening screw.
Apretar los tornillos.
Lamellenblock, verschmutzt,
bereift, vereist.
Coil block dirty, frosted, iced.
Bloque aleteado sucio,
bloqueado por hielo.
Lamellenblock reinigen, abtauen.
Clean, defrost coil block.
Limpiar el bloque, desescarchar.
Kälteleistung zu gering
Too low capacity
Poca capacidad frigorífica
Ventilatoren funktionieren nicht
ordnungsgemäß.
Fans don’t work properly.
Los ventiladores no funcionan
de manera estable.
Verdrahtung nach Schaltplan kontrollieren.
Check if wiring is acc. to wiring diagram.
Comprobar la conexiones con el esquema
de conexiones.
Parameter der Kälteanlage
entsprechen nicht den
Auslegungsbedingungen.
Parameters of the refrigerating
system do not correspond with
the dimensioning.
Los parámetros de la
instalación frigorífica no se
corresponden con los de
diseño.
Auslegung beachten, Überhitzung,
Unterkühlung kontrollieren.
Pay attention to dimensioning sheet. Control
superheating and subcooling.
Contraste los datos de la instalación con los
de diseño recalentamiento sub-enfriamiento.
Korrosion, Erosion,
Beschädigung.
Corrosion, erosion, damage.
Corrosión, erosión, daños.
Wärmeaustauscher austauschen. Kleine
Undichtigkeiten beheben.
Exchange heat exchanger. Minor leaks can
be fixed.
Reparación de pequeñas fugas. Sustitución
del evaporador.
Technische Änderungen und
Verbesserungen vorbehalten.
Subject to technical alterations and
improvements.
Reservado el derecho de cambio
y de mejoras técnicas.
Walter Roller GmbH & Co.
Fabrik für Kälte- und
Klimageräte
Lindenstr. 27-31
D- 70839 Gerlingen
Postfach 10 03 30
D- 70828 Gerlingen
Telefon [phone]
Telefax (0 71 56) 20 01- 26
E-mail [e-mail]
http://www.walterroller.de
