Rona Alton L-GZ324PST-1A User manual

38115002
Assembly Instruction

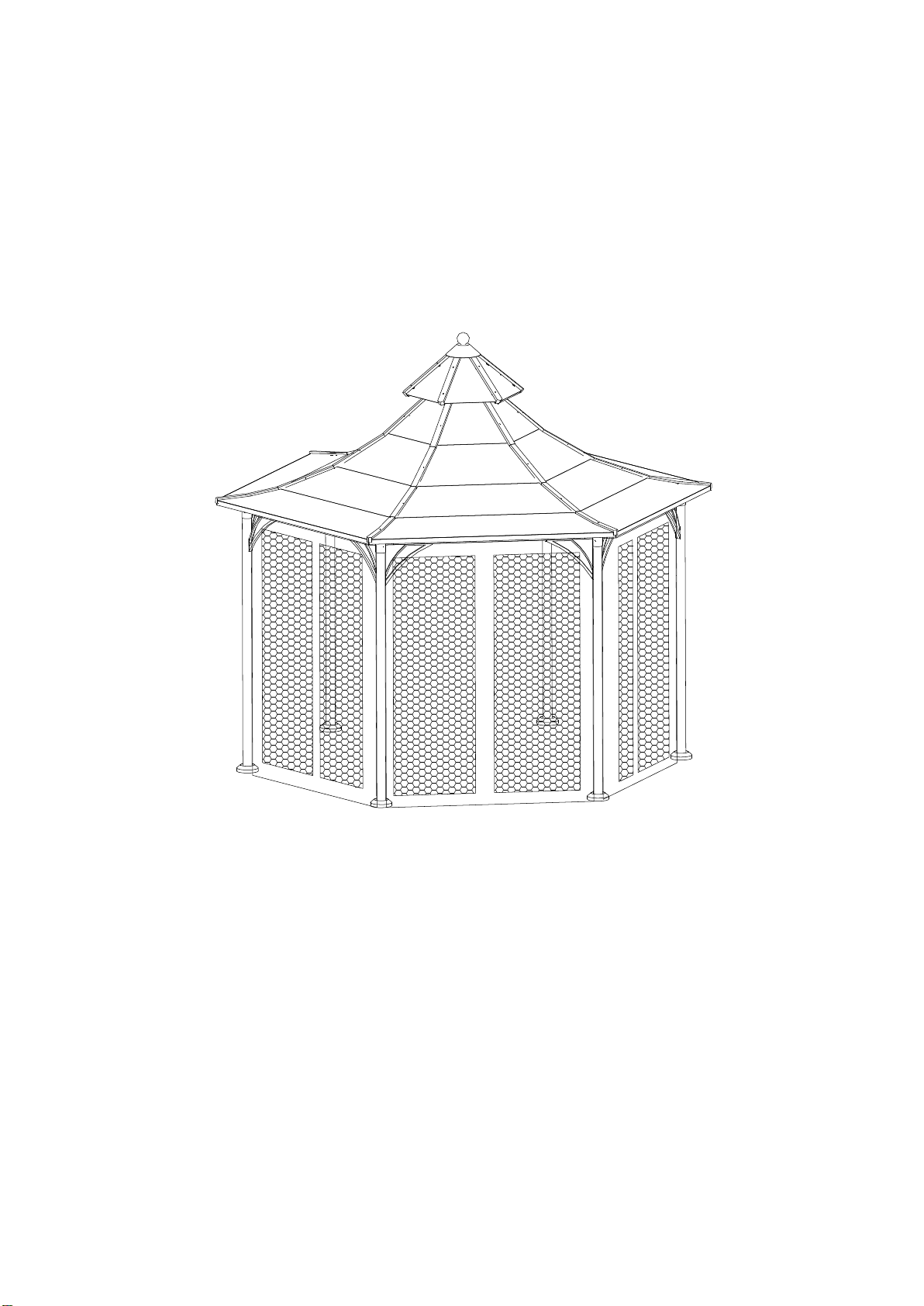

Alton Hardtop Gazebo
L-GZ324PST-1A
Congratulations–You’ve purchased a fine item from RONA.
Our clear, easy to follow; step by step instructions will guide you through
the project from start to finish. Feel confident that this will be a fun and
rewarding project. The final product will be a quality piece that will go
together smoothly and give years of enjoyment.
All you will need is a screwdriver, a hammer and a ladder whose height is
no less than 2.5m

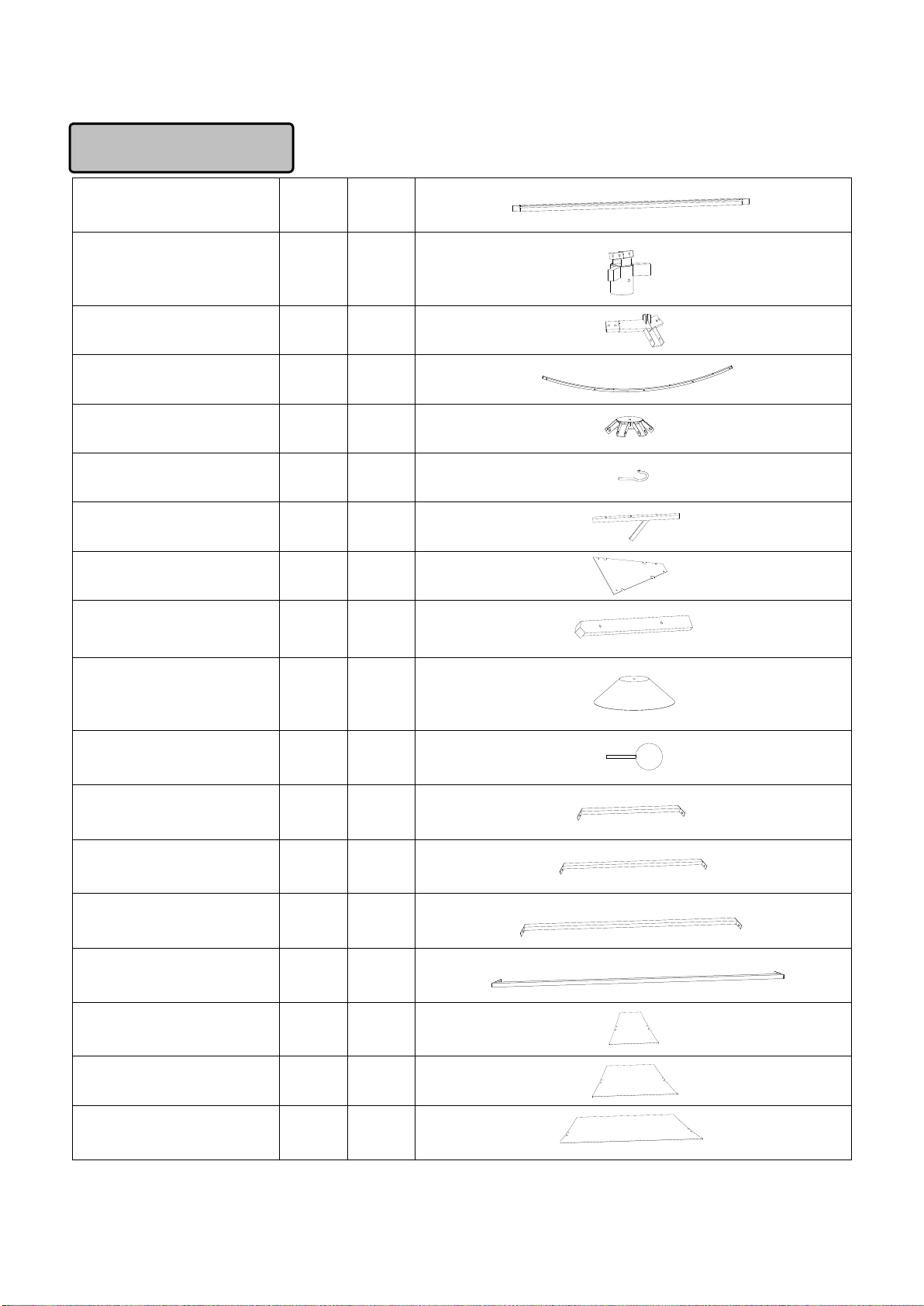

Beam of big roof
A
6
Top support connector
B
6
Big roof connector
C
6
Big roof brace
D
6
Small roof connection
E
1
Hook
F
1
Top roof beam
G
6
Top roof brace
H
6
Cover board of top roof
I
6
Small top cover board
J
1
Finial
K
1
Short support bar 1
L1
6
Short support bar 2
L2
6
Short support bar 3
L3
6
Short support bar 4
L4
6
Big roof cover sheet 1
M1
6
Big roof cover sheet 2
M2
6
Big roof cover sheet 3
M3
6
Parts List

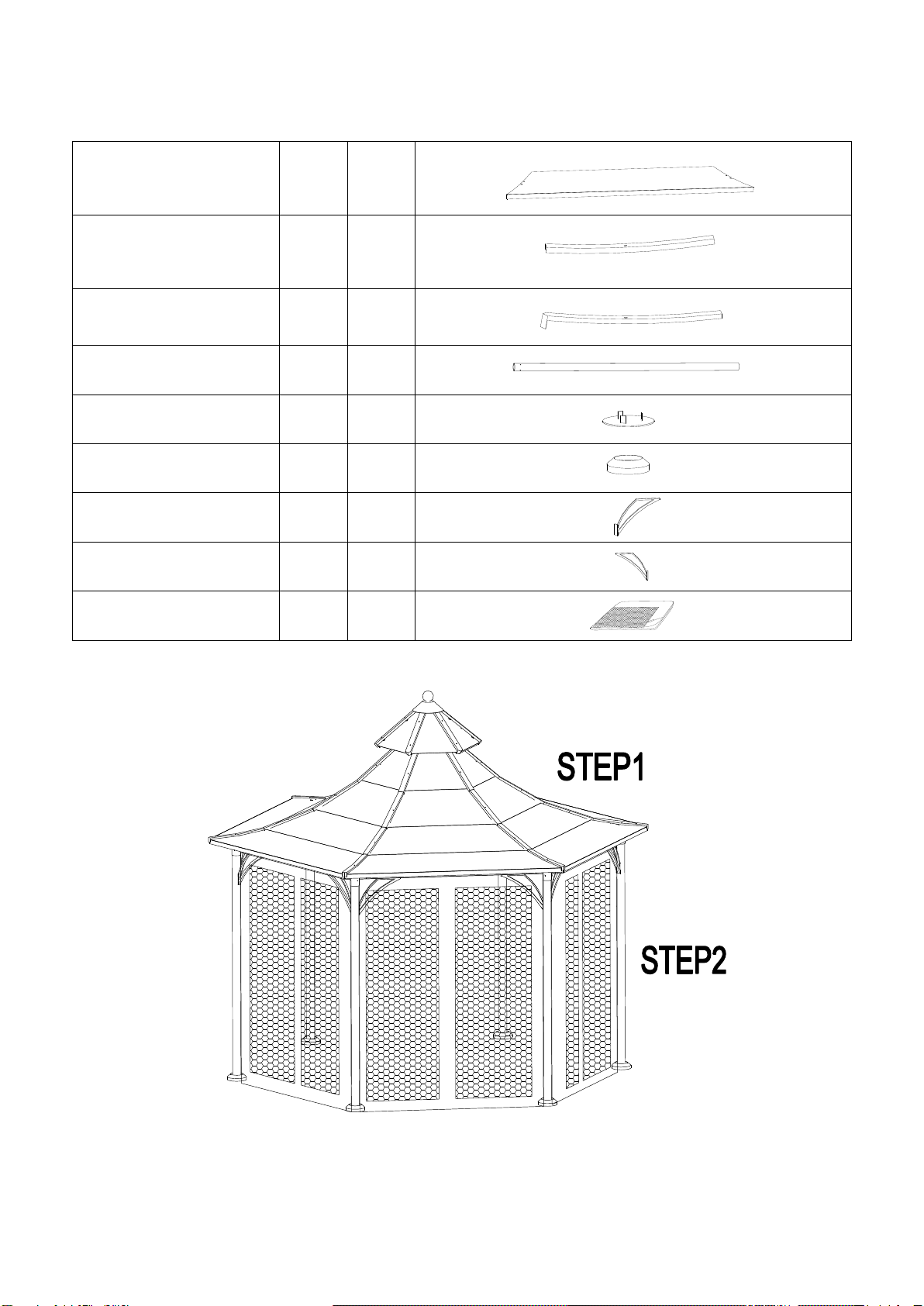

Big roof cover sheet 4
M4
6
Cover board of big roof 1
N
18
Cover board of big roof 2
O
6
Pole
P
6
Floor shackles
Q
6
Base cover
R
6
Support 1
S1
6
Support 2
S2
6
Mosquito netting
T
1

AA
M6X15 Bolt
TBZ00306015HQ
162
BB
M6 Flat washer
TBZ10406HQ
222
CC
M6X55 Bolt
TBZ00306055HQ
24
DD
M6 Nut
TBZ20106HQ
24
EE
M6X35 Bolt
TBZ00306035HQ
24
JJ
M6X25 Bolt
TBZ00306025HQ
12
WW
M6 Wrench
1
Hardware Pack1

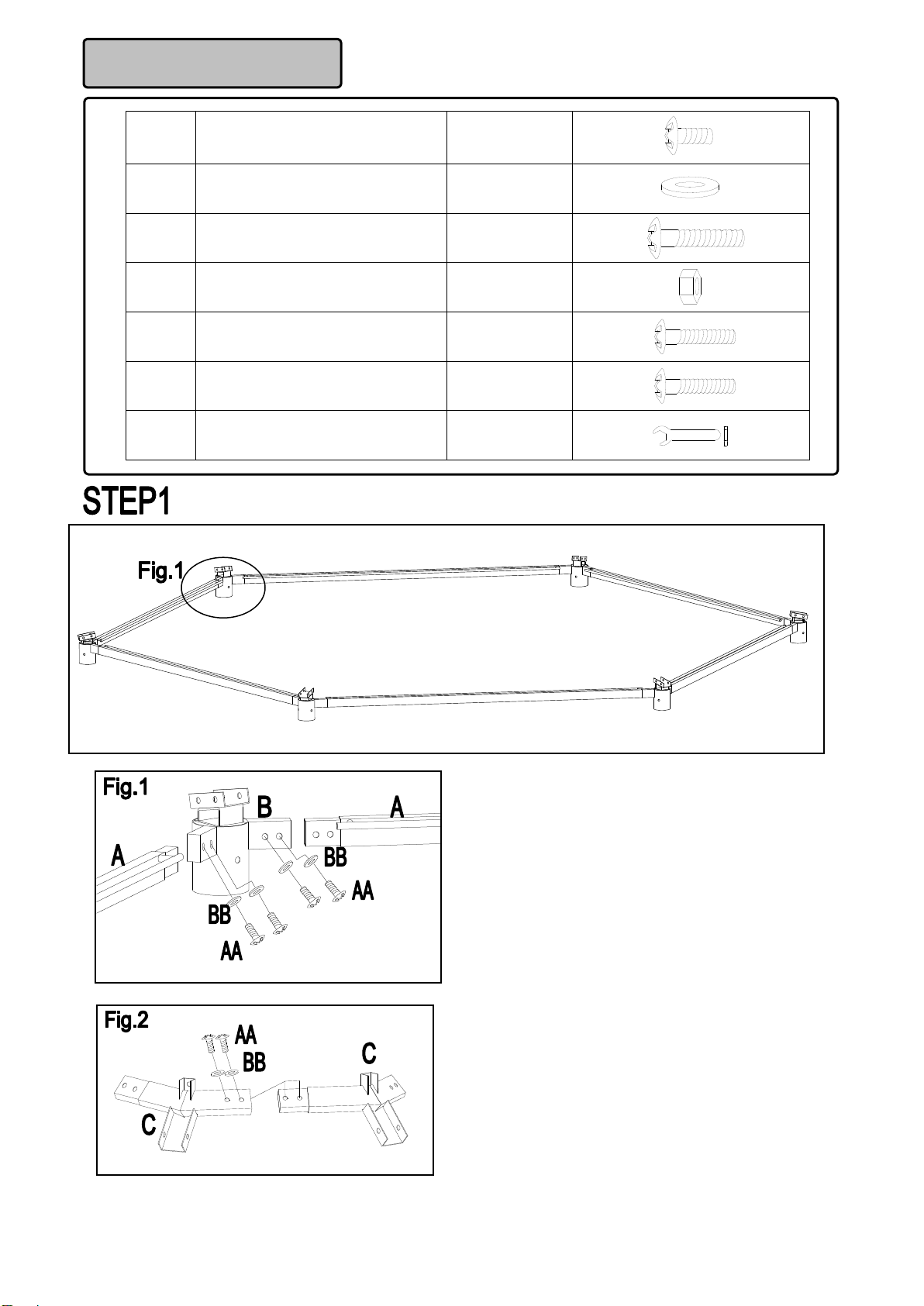

Fig.1: Use Bolt (AA), Flat washer (BB) to connect
and fasten Beam of big roof (A) with Top support
connector (B).
Fig.2: Use Bolt (AA), Flat washer (BB) to join and
fasten two pieces of Big roof connector (C) by
inserting one piece into the holes in other. Repeat
the procedure for the rest Big roof connector (C).

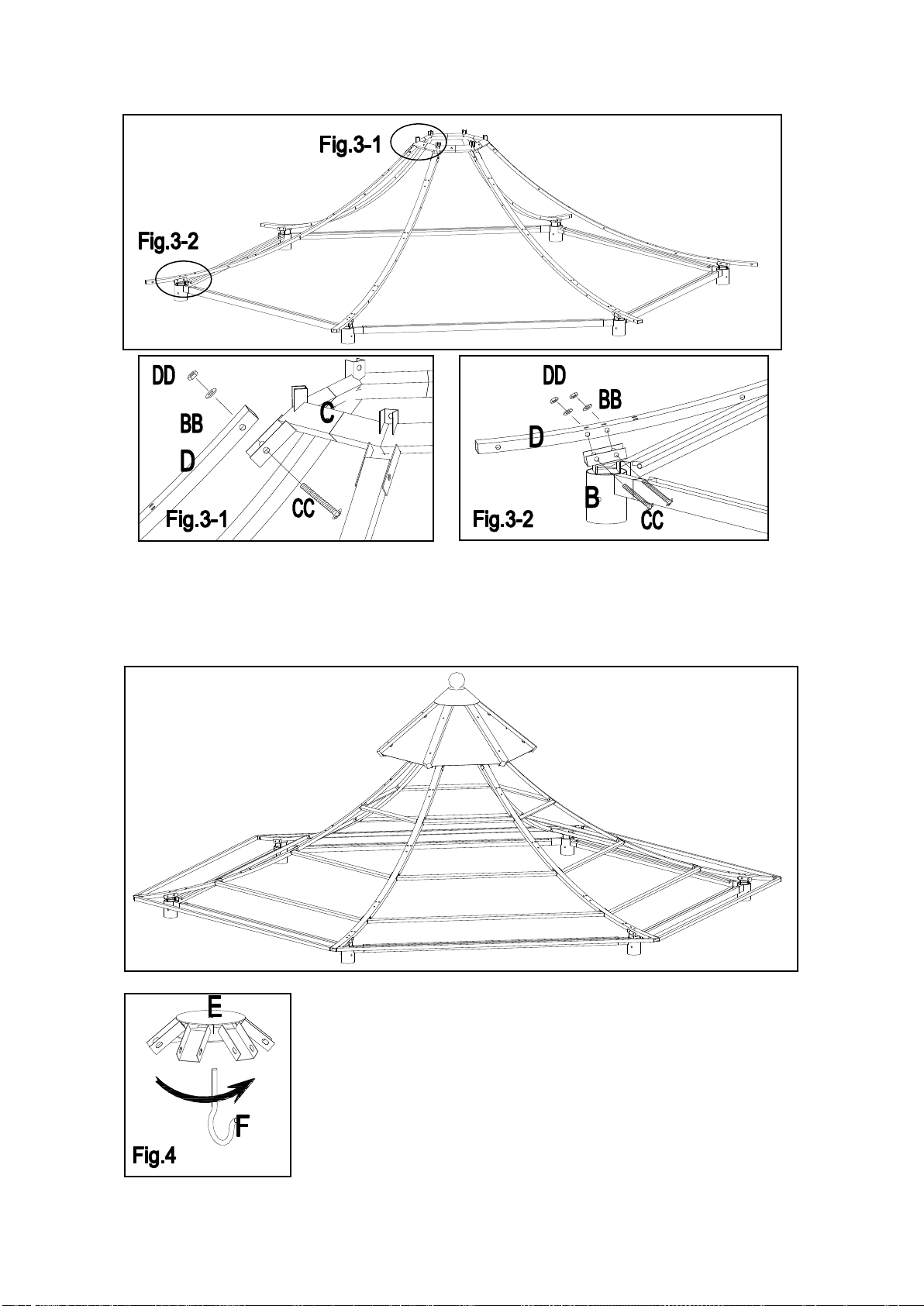

Fig.3-1: Tighten Big roof brace (D) onto
the Big roof connector(C) with Bolt
(CC), Flat washer (BB), and Nut (DD)
Fig.3-2: Tighten Big roof brace (D) onto the
Top support connector (B) with Bolt (CC),
Flat washer (BB), and Nut (DD)
Fig.4: Screw the hook (F) into the Small roof connection (E)

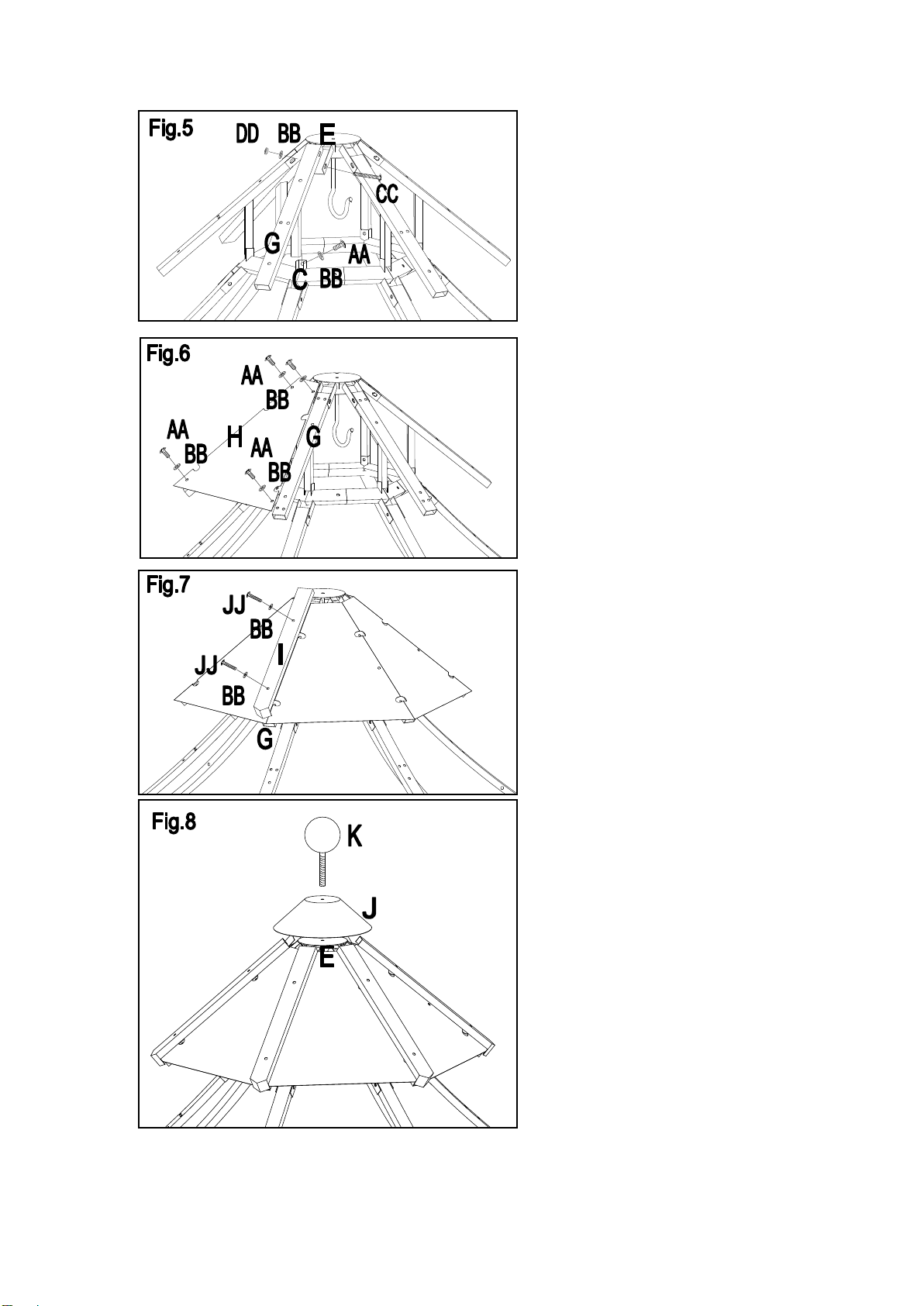

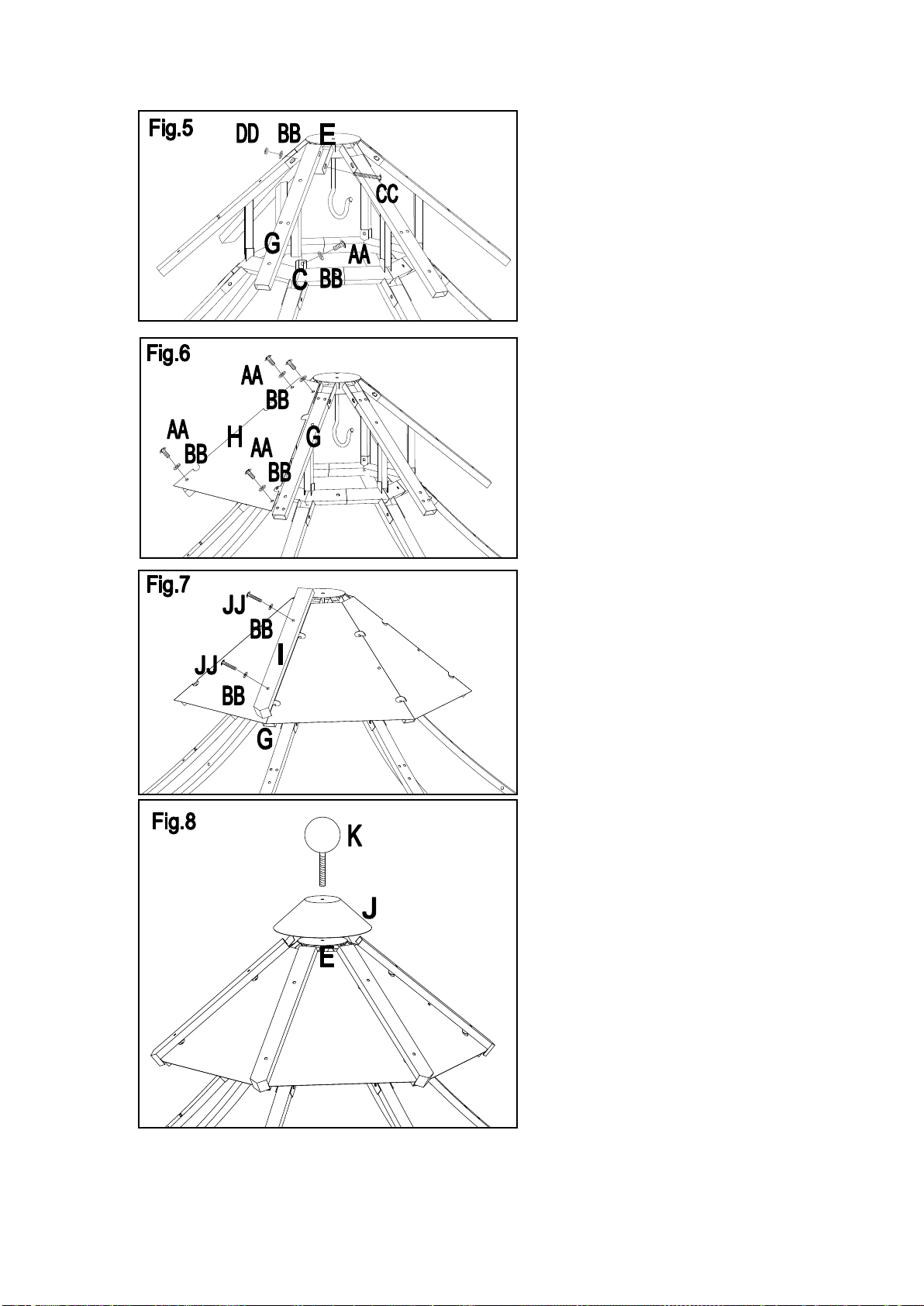

Fig.5: Place Top roof beam (G) onto the Big roof
connector(C), tighten them by using Bolt (AA),
Flat washer (BB). Meanwhile, place the upper
part of the Top roof beam (G) onto Small roof
connection (E), tighten them by using Blot (CC),
Flat washer (BB), and Nut (DD).
Fig.6: Place the Top roof brace (H) on the Top
roof beam (G), tighten them by using Bolt (AA),
Flat washer (BB).
Fig.7: Place the Cover board of top roof (I) on the
Top roof beam (G), tighten them by using Bolt
(JJ), Flat washer (BB).
Fig.8: Place the Small top cover boards (J) onto
the small roof, and then let the Finial (K) go
through the hole of the Small top cover board (J)
and screw Finial (K) on the Small roof connection
(E).

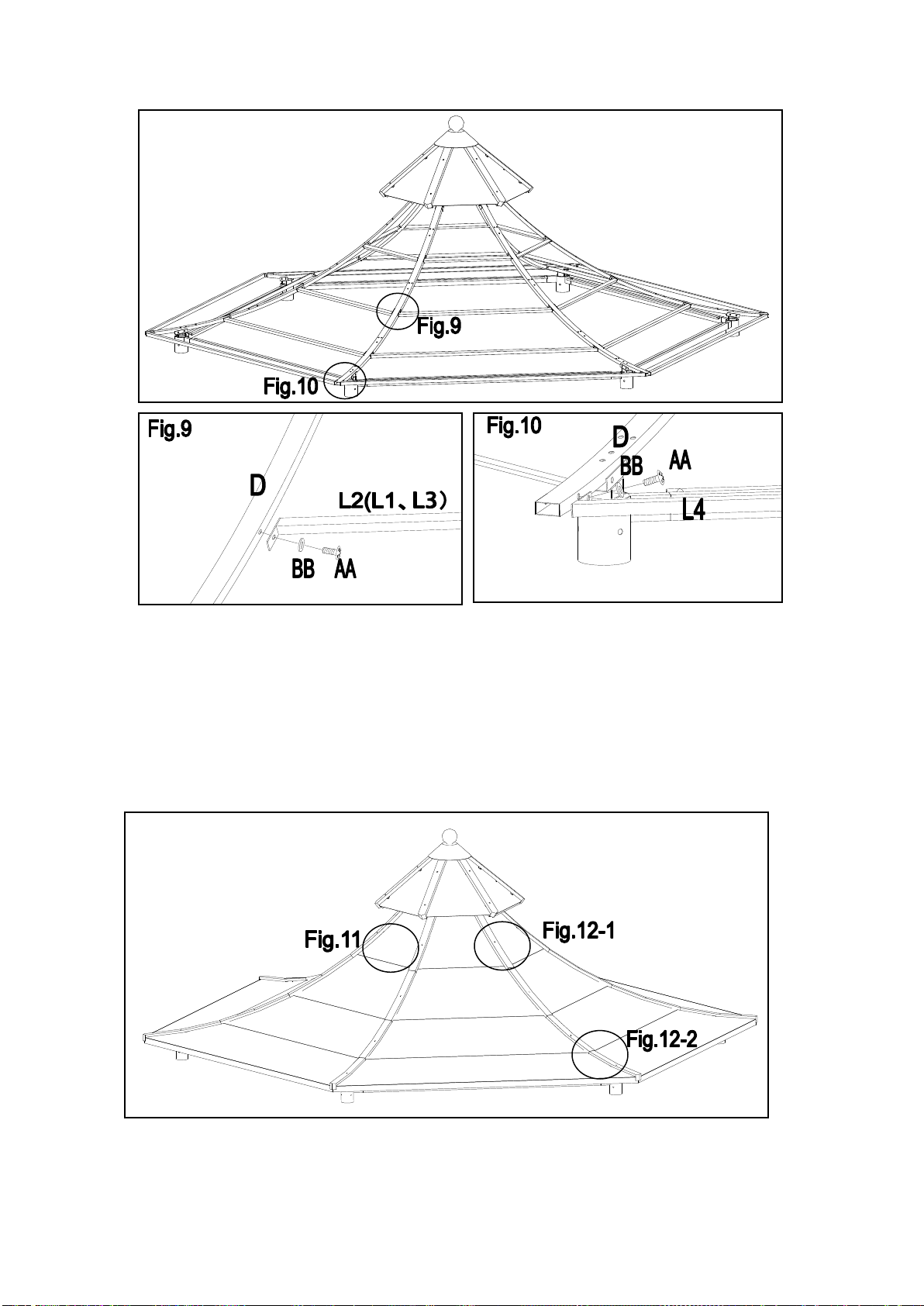

Fig.9: Place the Short support bar 2 (L2)
onto the Big roof brace (D), tighten them
by using Bolt (AA), Flat washer (BB).
Repeat the procedure for the rest Short
support bars (L1, L3)
Fig.10: Place the Short support bar 4 (L4)
onto the Big roof brace (D), tighten them
by using Bolt (AA), Flat washer (BB)

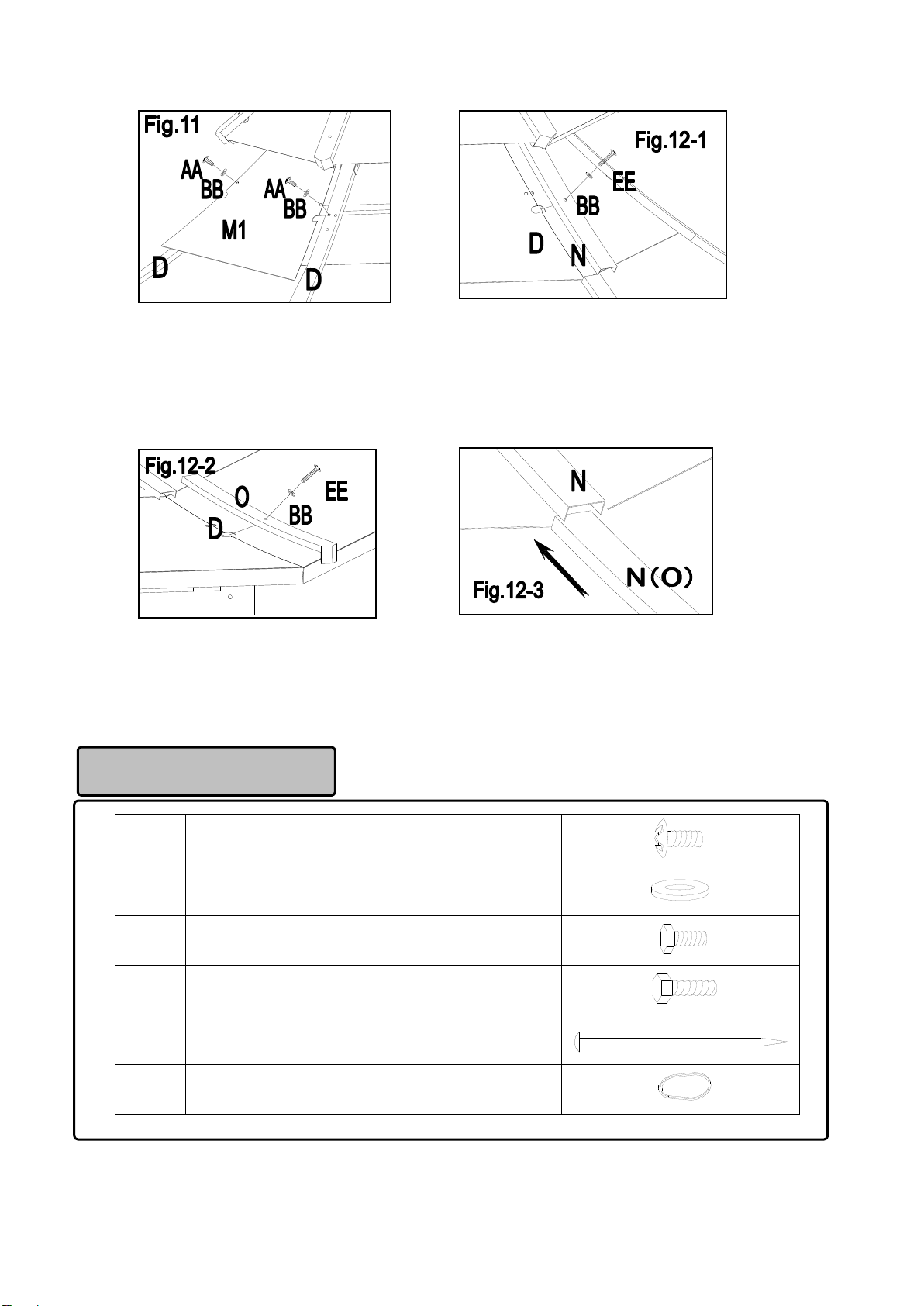

Fig.11: Place the Big roof cover sheet 1
(M1) onto the Big roof brace (D) with
Bolt (AA), Flat washer (BB). Repeat the
procedure for the rest cover sheets
Fig.12-1: Attach the Cover board of
big roof 1 (N) onto the Big roof brace
(D) with Bolt (EE), Flat washer (BB)
Fig.12-2: Connect the Cover board of
big roof 2 (O) with Big roof brace (D)
by using Bolt (EE), Flat washer (BB)
Fig.12-3: As the illustration, please
pay more attention on the sequence
of the cover board when you are
setting up the gazebo.
AA
M6X15Bolt
TBZ00306015HQ
42
BB
M6 Flat washer
TBZ10406HQ
84
FF
M6X15 Hex bolt
TBZ00106015HQ
18
GG
M6X25 Hex bolt
TBZ00106025HQ
24
HH
Φ8X260MM Stake
TBZ10608260HQ
18
II
Plastic tie
48
Hardware Pack 2

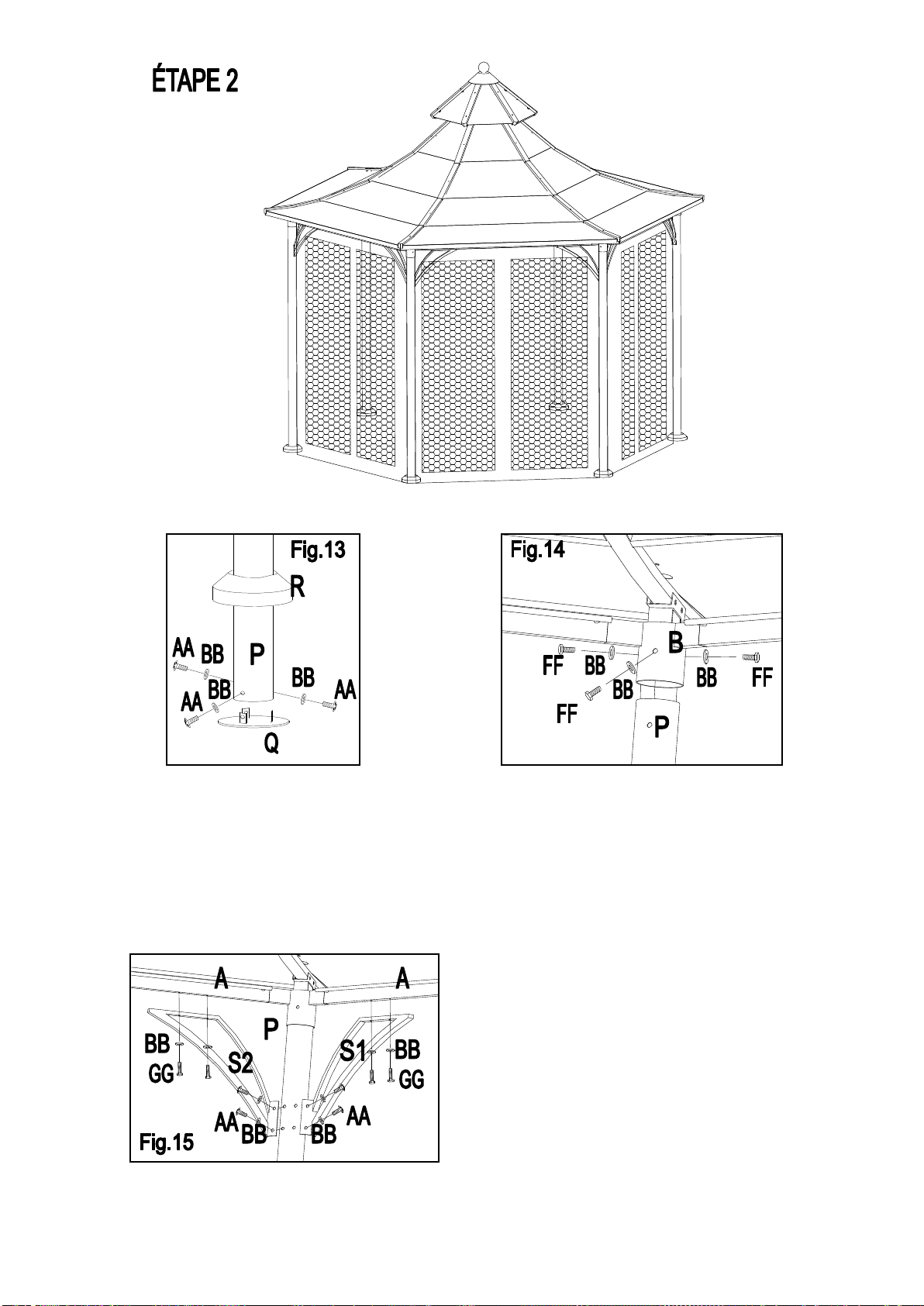

Fig13: Hitch Base cover (R) out of the Pole
(P), and then insert the Floor shackles (Q)
into the Pole (P), tighten them by using Bolt
(AA), Flat washer (BB)
Fig14: Insert the completed Pole (P)
into the Top support connector (B),
tighten them by Hex bolt (FF), Flat
washer (BB).
Fig15: Attach Support (S1) onto the
Pole (P) with Bolt (AA), Flat washer
(BB), and then place the upper part of
Support (S1) on the Beam of big roof
(A) with Hex bolt (GG), Flat washer
(BB). Repeat the procedure for the rest
Support 2 (S2).

WARNING:
Keep all flame and heat sources away from this gazebo fabric. This gazebo
is made with fabric that meets CPAI-84 specifications for flame resistance.
It is not fire proof. The fabric will burn with continuous contact with any
flame source.
Children and pets should be supervised when they are in the area of
gazebo construction.
This unit is heavy. Do not assemble this item alone.
This gazebo cannot be staked on concrete floor or platform. Check your
local codes for proper mounting onto concrete slab
MANUFACTURER’S LIMITED WARRANTY: This product is warranted for a
period of six (6) months against manufacturer defects. This warranty is limited to
repair or replacement of the product as deemed necessary by the manufacturer or its
agents. No ancillary damages resulting from such defects are covered by this
warranty.
Maintenance
Our iron components for garden accessories and furniture are coated with rust
inhibiting paint that protects it from rusting. However, due to the nature of iron,
surface oxidation (rusting) will occur once these protective coatings are scratched.
This is a natural process and is not a defect! To minimize this condition, we
recommend care when assembling & handling the product to prevent scratching the
paint. Should any scratching or damage occur, we recommend immediate touch-up
with rust inhibiting paint, which is included in the package. Surface rust can also be
easily removed with a very light application of common cooking oil. If surface
oxidation (rusting) occurs and if no measure is taken to prevent this, the oxidation
Fig16: As the illustration, make
the Base cover (R) raise up,
and fasten the gazebo by using
the Stake (HH).
Fig17: Attach the Mosquito netting (T) onto the
Beam of big roof (A) and tie it by use Plastic tie
(II)

may start dripping on to deck or patio and cause damaging stains, which may be
difficult to remove. This can be prevented if measure is taken to keep the product
from oxidizing.
IMPORTANT: Please do not return this product to the store. For expedited
replacement parts order, fax the attached completed customer service replacement
form to 740 283 3549. Or send via e-mail at [email protected] . Or for technical
assistance call US toll free at [phone] from 8:30am to 5:30pm EST.

38115002
Instructions de Montage
Belvédère àToit Solide Alton
L-GZ324PST-1A
Félicitations–Vous avez achetéun bon article de RONA.
Nos instructions claires, faciles àsuivre, étape par étape, vous guiderons à
travers ce projet du commencement jusqu’à la fin. Soyez sûrs que ce
projet sera plaisant et gratifiant. Le produit final sera une pièce de haute
qualitéqui se construira sans problèmes et vous offrira des années de
satisfaction.
Tout ce dont vous aurez besoin sera un tournevis, un marteau et une
échelle de pas moins de 2.5m

Poutre du grand toit
A
6
Connexion du support du
Toit
B
6
Connexion du grand toit
C
6
Croisillon du grand toit
D
6
Connexion du petit toit
E
1
Crochet
F
1
Poutre du toit supérieur
G
6
Croisillon du toit supérieur
H
6
Planchette d’abri du toit
supérieur.
I
6
Couvercle du petit toit
J
1
Fleuron
K
1
Barre de support courte 1
L1
6
Barre de support courte 2
L2
6
Barre de support courte 3
L3
6
Barre de support courte 4
L4
6
Plaque du grand toit 1
M1
6
Plaque du grand toit 2
M2
6
Plaque du grand toit 3
M3
6
Liste de Pièces

Plaque du grand toit 4
M4
6
Planchette d’abri du grand
toit 1
N
18
Planchette d’abri du grand
toit 2
O
6
Poteau
P
6
Fers du sol
Q
6
Couvercle de la Base
R
6
Support 1
S1
6
Support 2
S2
6
Moustiquaire
T
1

AA
Boulon M6X15
TBZ00306015HQ
162
BB
Rondelle Plate M6
TBZ10406HQ
222
CC
Boulon M6X55
TBZ00306055HQ
24
DD
Écrou M6
TBZ20106HQ
24
EE
Boulon M6X35
TBZ00306035HQ
24
JJ
Boulon M6X25
TBZ00306025HQ
12
WW
M6 Clé
1
Sachet de Quincaillerie
Fig.1: Utilisez le Boulon (AA), la rondelle Plate
(BB) pour connecter et fixer la poutre du grand
toit (A) avec la connexion de support du toit (B).
Fig.2: Utilisez le Boulon (AA), la Rondelle Plate
(BB) pour joindre et fixer les deux pièces de la
connexion du grand toit (C) en introduisant une
pièce dans l’autre. Répétez ce procédé pour le
reste des connexions du grand toit. (C).

Fig.3-1: Fixez le croisillon du grand toit
(D) à la connexion du grand toit (C)
avec les boulons (CC), rondelles plates
(BB), et écrous (DD)
Fig.3-2: Fixez le croisillon du grand toit (D)
àla connexion de support du toit (B) avec
les boulon (CC), rondelles plates (BB), et
écrous (DD)
Fig.4: Vissez le crochet (F) dans la connexion du petit toit (E)

Fig.5: Situez la poutre du toit supérieur (G) su la
connexion du grand toit (C), fixez-les avec
boulon (AA), rondelle plate (BB). Pendant ce
temps, placez la partie supérieure de la poutre
du toit supérieur (G) sur la connexion du petit toit
(E), fixez avec boulon (CC), Rondelle plate (BB),
et Écrou (DD).
Fig.6: Placez le Croisillon du toit supérieur (H)
sur la poutre du toit supérieur (G), fixez-les avec
Boulon (AA), et Rondelle plate (BB).
Fig.7: Placez la Planchette d’abri du toit
supérieur (I) sur la poutre du toit supérieur (G),
fixez-les avec Boulon (JJ), Rondelle plate (BB).
Fig.8: Situez le couvercle du petit toit (J) sur le
petit toit, et ensuite, introduisez le fleuron (K)
passez à travers l’orifice du Couvercle du petit
toit (J) et vissez le fleuron (K) sur la Connexion
du petit toit (E).

Fig.9: Situez la Barre de support courte 2
(L2) sur le croisillon du grand toit (D),
fixez-les avec Boulon (AA), Rondelle
plate (BB). Répétez ce procédé pour le
reste des barres de support courtes (L1,
L3)
Fig.10: Placez la Barre de support courte
4 (L4) sur le Croisillon du grand toit (D),
fixez-les avec Boulon (AA), Rondelle
plate (BB)

Fig.11: Installez la Plaque du grand toit
1 (M1) sur le Croisillon du grand toit (D)
avec Boulon (AA), Rondelle plate (BB).
Répétez ce procédé pour le reste des
Plaques.
Fig.12-1: Fixez la Planchette du
grand toit 1 (N) sur le Croisillon du
grand toit (D) avec Boulon (EE),
Rondelle plate (BB)
Fig.12-2: Connectez la Planchette du
grand toit 2 (O) sur le Croisillon du
grand toit (D) avec Boulon (EE),
Rondelle plate (BB)
Fig.12-3: Comme dans l’illustration
ci-dessus, veuillez faire attention àla
séquence à suivre des Planchettes
quand vous installerez le Belvédère.
AA
Boulon M6X15
TBZ00306015HQ
42
BB
Rondelle plate M6
TBZ10406HQ
84
FF
Boulon Hexagonal M6X15
TBZ00106015HQ
18
GG
Boulon HexagonalM6X25
TBZ00106025HQ
24
HH
Piquet 8X260MM
TBZ10608260HQ
18
II
Attache en Plastique
48
Sachet de Quincaillerie 2

Fig13: Installez le Couvercle de la base (R)
autour du Poteau (P), et introduisez les fers
du sol (Q) dans le Poteau (P), fixez-les
avec Boulon (AA), Rondelle plate (BB)
Fig14: Introduisez le Poteau construit
(P) dans la Connexion de support du
toit (B), Fixez-les avec Boulon
Hexagonal (FF), Rondelle plate (BB).
Fig15: Installez les Supports (S1) sur le
Poteau (P) avec Boulon (AA), Rondelle
plate (BB), et ensuite fixez la partie
supérieure du Support (S1) sur la
Poutre du grand toit (A) avec Boulon
Hexagonal (GG), Rondelle plate (BB).
Répétez ce procédé pour le reste des
Supports 2 (S2).
