ROSIERES RDV980PN User manual

1
RDV980PN
Hotte
Manuel d’instruction

2
Sommaire
1…………………………………..………………………………Consignes de sécurité
2…………………………………..………………………………Installation
3…………………………………..………………………………Commencez à utiliser votre
hotte aspirante
4…………………………………..………………………………Dépannage
5…………………………………..………………………………Entretien et nettoyage
6…………………………………..………………………………Protection de l’environnement

3
CONSIGNES DE SÉCURITÉ
Ce manuel explique comment installer et utiliser correctement votre hotte aspirante.
Veuillez le lire attentivement avant toute utilisation même si vous connaissez bien le
produit. Le manuel doit être conservé en lieu sûr pour pouvoir le consulter en cas de
besoin.
À ne jamais faire :
●Ne tentez pas d’utiliser la hotte
aspirante sans les filtres à graisse ou si
les filtres sont excessivement
encrassés !
●Ne l’installez jamais au-dessus d'une
cuisinière avec un grill de haut niveau.
●Ne laissez pas les poêles à frire sans
surveillance pendant leur utilisation car
les huiles ou les graisses surchauffées
pourraient prendre feu.
●Ne laissez jamais des flammes nues
sous la hotte aspirante.
●Si la hotte aspirante est endommagée,
n’essayez pas de l’utiliser.
●Ne flambez rien sous la hotte aspirante.
●ATTENTION : Les parties accessibles
peuvent devenir chaudes lors de
l’utilisation avec des appareils de
cuisson.
●La distance minimale entre la surface de
support pour les récipients de cuisson
sur la plaque de cuisson et la partie la
plus basse de la hotte. (Quand la hotte
est située au-dessus d’une cuisinière à
gaz, cette distance doit être d’au moins
65 cm)
●L’air ne doit pas être évacué dans un
conduit utilisé pour les fumées
provenant d’appareils de combustion à
gaz ou fonctionnant avec d’autres
carburants.
À toujours faire :
●Important ! Coupez toujours
l’alimentation électrique durant
l’installation et l’entretien, comme par
exemple quand vous changez une
ampoule.
●La hotte aspirante doit être installée
conformément aux instructions
d’installation et toutes les mesures
doivent être respectées.
●Tout le travail d’installation doit être
effectué par une personne compétente
ou un électricien qualifié.
●Veuillez faire attention quand vous jetez
l’emballage. Les enfants pourraient se
blesser avec.
●Faites attention aux bords coupants à
l'intérieur de la hotte aspirante durant
l’installation et le nettoyage.
●Quand la hotte est située au-dessus
d’une cuisinière, la distance minimale
entre la surface de support pour les
récipients de cuisson sur la plaque de
cuisson et la partie la plus basse de la
hotte doit être la suivante :
Cuisinières à gaz : 75 cm
Cuisinières électriques : 65 cm
Cuisinières à charbon ou à mazout :
75 cm
●Vérifiez que les coudes des conduits ne
sont pas inférieurs à 90 degrés car cela
réduirait l’efficacité de la hotte aspirante.
●Avertissement : Si les vis ou le dispositif
de fixation ne sont pas installés
conformément à ces instructions, cela
peut provoquer des dangers électriques

4
À toujours faire :
●Placez toujours le couvercle sur les
casseroles et les poêles quand vous
cuisinez sur une cuisinière à gaz.
●En mode extraction, l’air de la pièce est
éliminé par la hotte aspirante. Vérifiez
que des mesures de ventilation
correctes sont adoptées. La hotte
aspirante élimine les odeurs de la pièce
mais pas la vapeur.
●La hotte aspirante est réservée à un
usage domestique.
●Si le cordon d’alimentation est
endommagé, faites-le remplacer par le
fabricant, le service après-vente ou un
électricien qualifié pour éviter tout
risque d’accident.
●Cet appareil peut être utilisé par des
enfants âgés de 8 ans et plus et par
des personnes à capacités physiques,
sensorielles ou intellectuelles réduites
ou sans expérience et connaissances,
s'ils sont sous une surveillance
appropriée ou bien s'ils ont été informés
quant à l'utilisation de l'appareil de
manière sûre, et s'ils comprennent les
risques impliqués. Les enfants ne
doivent pas jouer avec l'appareil. Le
nettoyage et l’entretien ne doivent pas
être effectués par des enfants sans
surveillance.
●Avertissement : Avant d’accéder aux
bornes, il faut débrancher tous les
circuits d’alimentation.
À toujours faire :
●Attention : L’appareil et ses parties
accessibles peuvent devenir chauds
durant le fonctionnement. Évitez de
toucher les éléments qui chauffent. Les
enfants âgés de moins de 8 ans doivent
rester à distance à moins d’être
surveillés en permanence.
●Il faut disposer d’une ventilation
appropriée dans la pièce où la hotte est
utilisée en même temps que d’autres
appareils brûlant du gaz ou d’autres
carburants.
●Il existe un risque d'incendie si le
nettoyage n’est pas effectué
conformément aux instructions.
●Les réglementations relatives à
l’évacuation de l’air doivent être
respectées.
●Nettoyez régulièrement votre appareil en
suivant la méthode fournie dans le
chapitre ENTRETIEN.
●Pour des raisons de sécurité, veuillez
n’utiliser que des vis de fixation ou de
montage de la même taille que celle
recommandée dans ce manuel
d’instruction.
●En ce qui concerne les détails sur la
méthode et la fréquence de nettoyage,
veuillez vous reporter au paragraphe
relatif à l’entretien et au nettoyage dans
le manuel d’instruction.
●Le nettoyage et l’entretien ne doivent
pas être effectués par des enfants sans
surveillance.
●Quand la hotte et les appareils alimentés
par autre chose que de l’électricité
fonctionnent simultanément, la pression
négative à l’intérieur de la pièce ne doit
pas dépasser 4 Pa (4 x 10-5 bar).
●AVERTISSEMENT : Risque d’incendie :
ne rangez pas des objets sur les
surfaces de cuisson.
●Il ne faut pas utiliser de nettoyeur vapeur.
●Ne tentez JAMAIS d’éteindre un incendie
avec de l’eau, mais éteignez l’appareil
puis couvrez la flamme par exemple
avec un couvercle ou une couverture
pare-flammes.

5

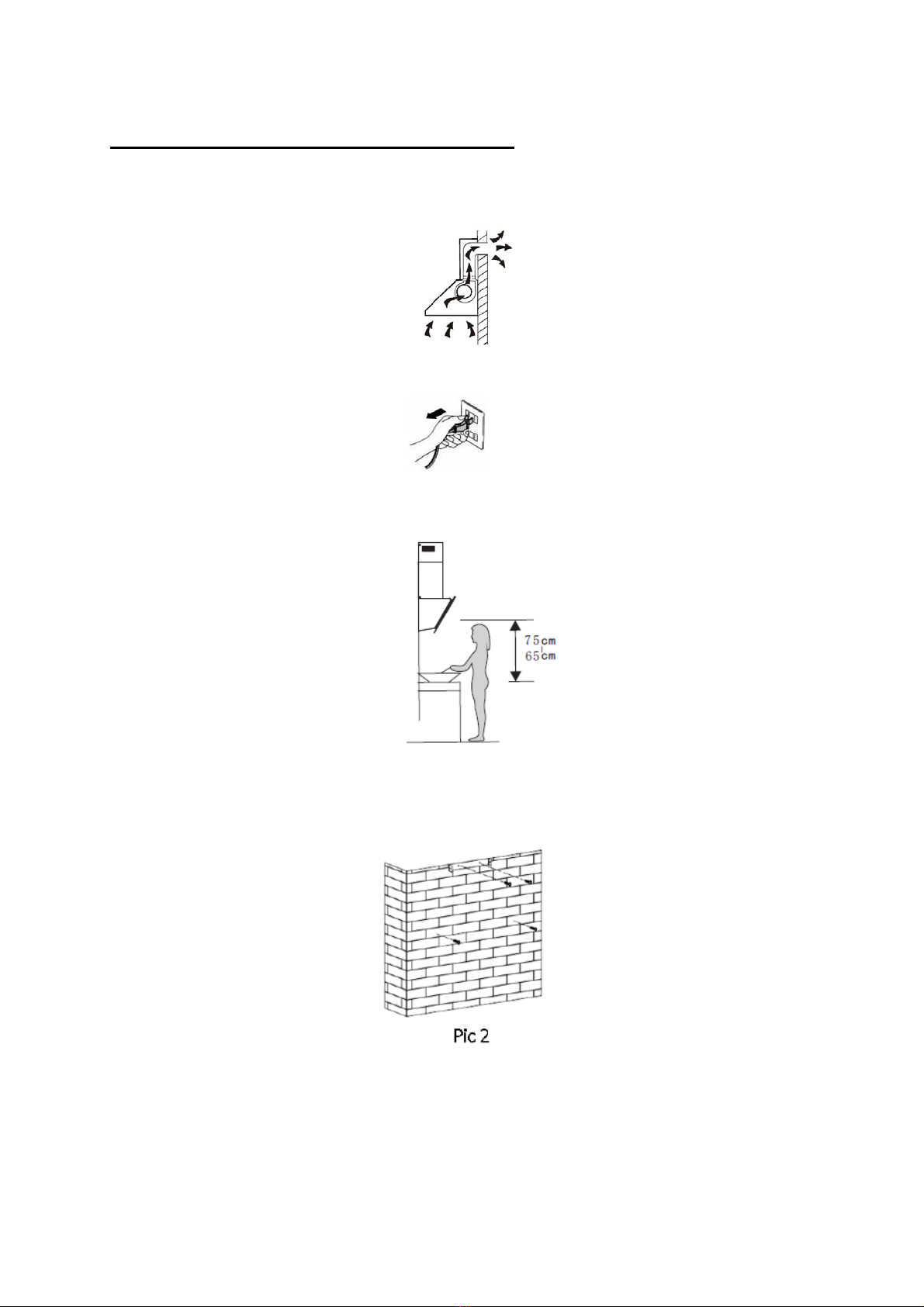

INSTALLATION (ÉVENT À L’EXTÉRIEUR)
Si vous avez une sortie vers l’extérieur, votre hotte aspirante peut être raccordée
comme sur l’image ci-dessous au moyen d'un conduit d’extraction (émail, aluminium,
tuyau flexible ou matériau inflammable avec un diamètre intérieur de 150 mm)
1. Avant l’installation, éteignez l’unité et débranchez-la de la prise.
2. La hotte aspirante doit être placée à une distance de 65 à 75 cm au-dessus de la
surface de cuisson pour un meilleur effet.
3. Percez 4 trous de 8 mm de diamètre dans le mur à un endroit approprié pour fixer
l’étrier de la cheminée intérieur et le bloc de la hotte une fois que la hauteur
d’installation est déterminée, et maintenez-les alignés. La position d’installation de
l’étrier de la cheminée intérieur est la position la plus haute de la cheminée intérieure.
Voir fig. 2.
4. Introduisez les chevilles dans les trous que vous avez percés pour le bloc de la
hotte aspirante, fixez le bloc de la hotte avec 2 vis de support ST4*30 mm à mi-
distance, en les laissant dépasser du mur de 2 mm, puis utilisez 2 vis ST4*40 mm
pour fixer l’étrier de la cheminée intérieure. Voir fig. 2.
5. Montez la gaine extensible sur la hotte aspirante au moyen des vis, voir fig. 3.

6
6. Montez l’étrier de la cheminée extérieure sur la cheminée extérieure, vérifiez que la
cheminée intérieure puisse être déplacée à l’intérieur, voir fig. 4.
7. Suspendez la hotte sur la vis en réglant la position de la hotte aspirante. Fixez la
hotte aspirante avec les vis ST4*30mm (vis d’arrêt). Voir fig. 5.
8. Réglez la hauteur de la cheminée intérieure sur la position de l’étrier de la cheminée
intérieure et fixez-la au moyen des vis. Voir fig. 6.
Remarque : Les deux évents de sécurité sont positionnés sur le carter arrière, avec un
diamètre de 6 mm.
ASTUCES POUR L’INSTALLATION DU CONDUIT
D’ÉVACUATION
Vous devez suivre ces règles strictement pour obtenir une extraction optimale de l’air :
• Maintenez le conduit d’évacuation court et droit ;
• Ne réduisez pas la taille du conduit d’évacuation et ne le rétrécissez pas ;
• Quand vous utilisez un conduit flexible, installez toujours le conduit bien tendu pour
minimiser la perte de pression ;
• Le non-respect de ces instructions de base réduira les performances et augmentera
les niveaux sonores de la hotte ;
• Tout travail d’installation doit être effectué par un électricien qualifié ou une personne
compétente ;
• Ne raccordez pas le système du conduit de la hotte à un système de ventilation
existant qui est utilisé pour un autre appareil, comme un tuyau de chauffage, un tuyau
de gaz ou un tuyau d’air chaud ;
• L’angle de courbure du tuyau de ventilation ne doit pas être inférieur à 120º. Vous
devez orienter le tuyau à l’horizontale ou, en alternative, le tuyau doit monter à partir
du point initial et être amené jusqu’à un mur extérieur ;
•Après l’installation, assurez-vous que la hotte aspirante est à niveau pour éviter que
la graisse s’accumule à son extrémité ;
• Vérifiez que le conduit d’évacuation choisi pour l’installation est conforme aux
normes pertinentes et qu’il est ignifuge.

7
A
VERTISSEMENT : Pour des raisons de sécurité, veuillez n’utiliser
que des vis de fixation ou de montage de la
même taille que celle recommandée dans ce
manuel d’instruction.
Si les vis ou le dispositif de fixation ne sont pas
installés conformément à ces instructions, cela
peut provoquer des dangers électriques.
Commencez à utiliser votre hotte aspirante
Commande tactile LCD avec télécommande
1. La commande tactile a quatre fonctions : (Minuterie)、(Éclairage)、(Vitesse)、
(Marche/Arrêt).
2. Utilisation des fonctions
2.1 Appuyez sur la touche “Marche/Arrêt”, cette touche permet d’allumer et
d’éteindre la hotte.
2.2 Maintenez la touche “Vitesse” enfoncée, le moteur fonctionne en basse /
moyenne / élevée / basse / moyenne…, la vitesse tourne de manière circulaire ; et
l’afficheur à LED indiquera 1-2-3-1-2… de manière circulaire.
2.3 Appuyez sur la touche “Éclairage”, la lumière s’allume, appuyez à nouveau sur
la touche, la lumière s’éteint, maintenez cette touche enfoncée, la lumière s’allume et
s’éteint de manière circulaire.
2.4 Quand la hotte fonctionne, si vous appuyez sur la touche “Minuterie”, la hotte
passera dans l’état de fonctionnement consentant (le temps consentant est de 9 min),
ensuite, l’afficheur à LED indiquera “9-8-7…-1-0”, quand il indiquera “0”, la hotte
s’éteindra automatiquement. Si vous maintenez la touche “Minuterie” enfoncée, la
hotte passera en fonction “Minuterie” ou la quittera.
Connexion de la télécommande
Une nouvelle télécommande doit établir une nouvelle connexion avec la hotte

8
aspirante quand elle est utilisée pour la première fois. Une télécommande peut
commander plusieurs hottes aspirantes en même temps.
Processus de connexion entre la télécommande et la hotte aspirante
Dans les 15 secondes après le branchement de la hotte aspirante à l’alimentation,
appuyez longuement sur pendant 5 secondes, les voyants se mettent à
clignoter d’une touche à l’autre, la hotte aspirante est en mode connexion,
appuyez sur n’importe quelle touche sur la télécommande pour confirmer la
connexion. Le processus de connexion est terminé et la télécommande peut être
utilisée pour choisir la vitesse et pour configurer l’éclairage et la minuterie.
Si vous souhaitez effectuer à nouveau la connexion, vous devez effacer le code
configuré auparavant.
Pour effacer le code, appuyez sur pendant 5 secondes, les voyants se mettent
à clignoter d’une touche à l’autre et la hotte est en mode connexion. Puis appuyez
à nouveau sur pendant 3 à 5 secondes, le code de connexion précédent est
effacé.
·Quand le code précédent a été effacé, la hotte aspirante revient en mode veille,
appuyez sur pendant 5 secondes, le voyant clignote d’une touche à l’autre, la
hotte aspirante est en mode connexion, puis appuyez sur n’importe quelle touche
sur la télécommande pour confirmer la connexion.
Télécommande
1. Éclairage
Appuyez une fois sur la touche, la lumière s’allume, appuyez à nouveau et
la lumière s’éteint. La touche d’éclairage est commandée séparément et n’affectera
pas les autres fonctions.
2. Touche allumer/augmenter la vitesse du moteur , le moteur compte au total 3
niveaux, bas moyen, et élevé.
2.1 Appuyez sur une fois, le moteur fonctionnera à basse vitesse (allumer).
2.2Quand la hotte fonctionne à basse vitesse, touchez à nouveau , le
moteur passe à la vitesse moyenne.

9
2.3Si le moteur fonctionne à la vitesse moyenne, touchez à nouveau et le
moteur passe à la vitesse élevée.
2.4Si le moteur fonctionne à la vitesse élevée, touchez à nouveau , la hotte
continue à fonctionner à la vitesse élevée.
3. Touche Éteindre/Diminuer la vitesse du moteur
3.1 Appuyez sur la touche et le moteur commence à une vitesse inférieure et
l’écran LCD affiche le niveau de la vitesse. Appuyez à plusieurs reprises sur la touche,
la vitesse du moteur continue de diminuer jusqu’à ce que la hotte soit éteinte.
4. La vitesse basse, la vitesse moyenne et la vitesse élevée ne peuvent pas
fonctionner simultanément. Quand la hotte fonctionne à la vitesse élevée, appuyez sur
la diminution de la vitesse, elle passera à une vitesse plus faible. Quand elle
fonctionne à une vitesse basse, appuyez sur l’augmentation de la vitesse et elle
passera à une vitesse plus élevée.
5. Minuterie
Appuyez sur la touche pour régler la fonction minuterie activée/désactivée.
DÉPANNAGE
Problème Cause possible Solution
La lumière est
allumée mais le
moteur ne
fonctionne pas
Le ventilateur est éteint Sélectionnez une position du
commutateur du ventilateur.
Panne du commutateur du
ventilateur Contactez le centre d’assistance.
Panne du moteur Contactez le centre d’assistance.
La lumière ne
fonctionne pas, le
moteur ne
fonctionne pas
Les fusibles de la maison ont
sauté
Remettez/Remplacez les
fusibles.
Cordon d’alimentation lâche ou
débranché
Rebranchez le cordon à la prise
de courant.
Mettez sous tension la prise de
courant.
Fuite d’huile
Le clapet anti-refoulement et la
sortie ne sont pas bien
étanches
Ôtez le clapet anti-refoulement
et rendez-le étanche avec du
mastic.
Fuite au niveau du
raccordement de la cheminée
et du couvercle
Ôtez la cheminée et rendez-la
étanche.
Les lumières ne
fonctionnent pas
Ampoules
cassées/défectueuses
Changez les ampoules selon ces
instructions.
Aspiration
insuffisante
La distance entre la hotte et la
plaque de cuisson au gaz est
trop importante
Remontez la hotte à la bonne
distance.

10
La hotte est
inclinée
La vis de fixation n’est pas
suffisamment serrée
Serrez la vis de suspension et
placez-la à l’horizontale.
REMARQUE :
Toute réparation électrique sur cet appareil doit être conforme aux lois locales
et nationales. Veuillez contacter le centre d’assistance si vous avez des doutes
avant d’effectuer toute réparation.
SERVICE APRÈS-VENTE
Si vous n’arrivez pas à identifier la cause de l’anomalie de fonctionnement, éteignez
l’appareil (sans l’endommager) et contactez le service après-vente.
NUMÉRO DE SÉRIE DU PRODUIT. Où puis-je le trouver ?
Il est important que vous communiquiez au service après-vente la référence de votre
produit et son numéro de série (un code à 16 caractères qui commence par le chiffre
3). Vous pouvez le trouver sur le certificat de garantie ou la plaque signalétique
apposée sur l’appareil.
Il aidera à éviter aux techniciens de perdre du temps et par conséquent (l’un des
aspects les plus importants) permettra d’économiser les frais de déplacement
correspondants.
ENTRETIEN ET NETTOYAGE
Attention :
• Avant d’effectuer l’entretien ou le nettoyage, vous devez
débrancher la hotte aspirante de l’alimentation. Vérifiez que la
hotte aspirante est éteinte au niveau de la prise murale et que la
fiche est débranchée.
• Les surfaces extérieures sont susceptibles d’être rayées et de subir des abrasions,
veuillez donc respecter les instructions de nettoyage pour garantir le meilleur
résultat possible sans dégât.
GÉNÉRALITÉS
Le nettoyage et l’entretien doivent être effectués quand l’appareil est froid, en
particulier pour le nettoyage. Évitez de laisser des substances alcalines ou acides
(jus de citron, vinaigre, etc.) sur les surfaces.
ACIER INOXYDABLE
Il faut nettoyer régulièrement (par ex. une fois par semaine) l’acier inoxydable pour
garantir une longue durée de vie. Essuyez-le avec un chiffon doux et sec. Un
liquide de nettoyage spécialement conçu pour l’acier inoxydable peut être utilisé.
REMARQUE :
Veillez à essuyer l’appareil le long du grain de l’acier inoxydable pour éviter
l’apparition de rayures croisées.
SURFACE DU PANNEAU DE COMMANDE
Le panneau de commande peut être nettoyé avec de l’eau savonneuse chaude.
Vérifiez que le chiffon est propre et bien essoré avant d’effectuer le nettoyage.
Utilisez un chiffon doux et sec pour éliminer l’excès d’humidité restant après le

11
nettoyage.
Important
Utilisez des détergents neutres et évitez les produits chimiques agressifs, les
détergents ménagers puissants ou les produits contenant des abrasifs, car cela
affectera l’aspect de l’appareil et pourrait éliminer les dessins imprimés sur le
panneau de commande et rendre la garantie caduque.
FILTRES À TAMIS À GRAISSE
Les filtres à tamis peuvent être nettoyés à la main.
Plongez-les pendant près de 3 minutes dans de l’eau
avec un détergent pour dissoudre la graisse, puis
brossez-les délicatement avec une brosse douce.
N’exercez pas une pression trop importante pour éviter
de les endommager. (Laissez-les sécher naturellement
sans les placer en plein soleil)
Les filtres doivent être lavés séparément des couverts et des ustensiles de cuisine.
Il est conseillé de ne pas utiliser un agent de rinçage. L’image ci-contre montre
comment démonter le filtre à graisse.
INSTALLATION DES FILTRES À TAMIS À GRAISSE
• Pour installer les filtres, suivez ces quatre étapes :
- Inclinez le filtre pour l’introduire dans les fentes à l’arrière de la hotte ;
- Appuyez sur le bouton situé sur la poignée du filtre ;
- Relâchez la poignée une fois que le filtre est mis en place ;
- Répétez cette opération pour installer tous les filtres.
FILTRE À CHARBON
Le filtre à charbon actif peut être utilisé pour capturer les odeurs. Il faut
habituellement remplacer le filtre à charbon actif tous les trois ou six mois en
fonction de vos habitudes de cuisine. La procédure d’installation du filtre à charbon
actif est indiquée ci-dessous.

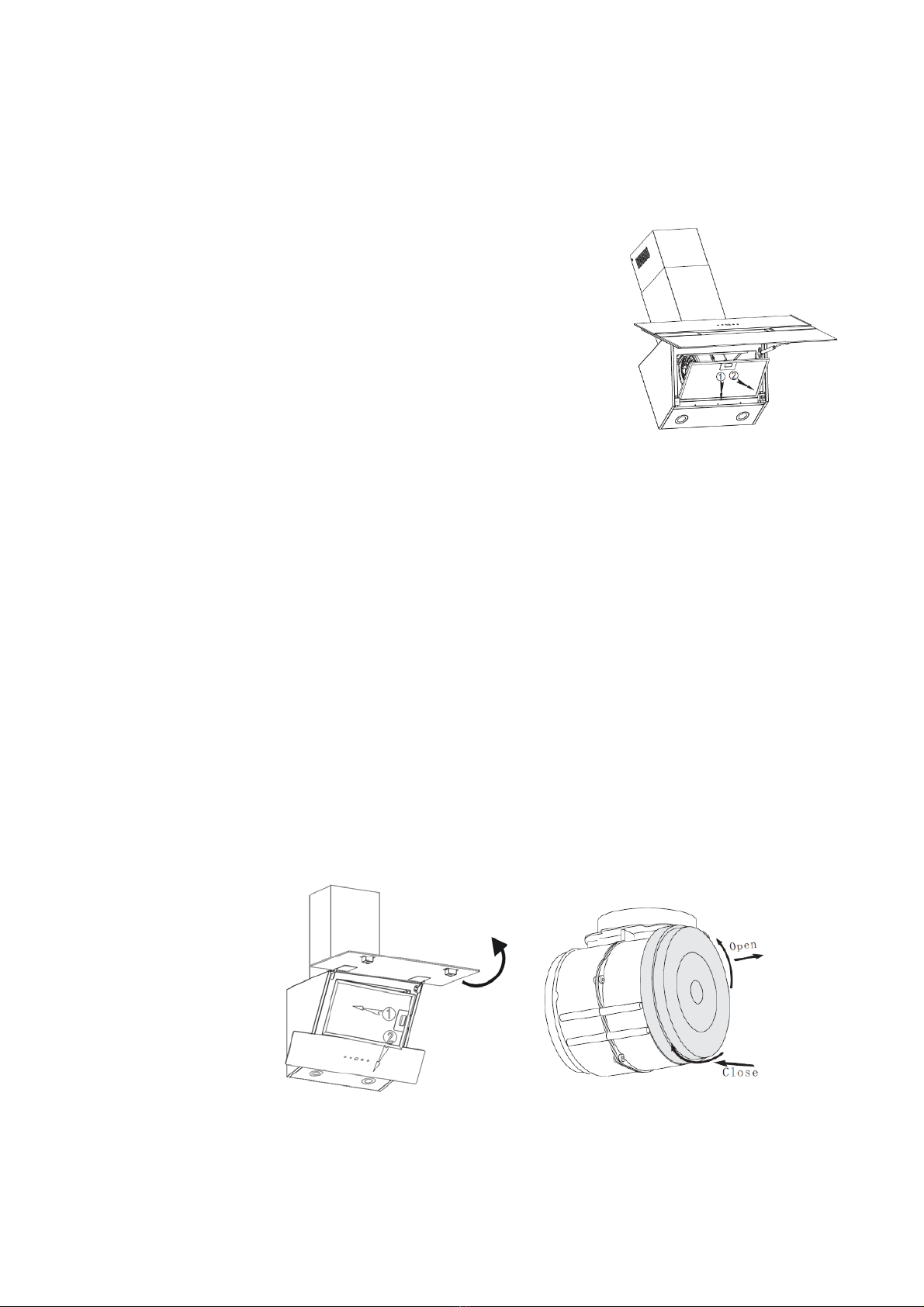

1. Avant d’installer ou de remplacer les filtres à charbon, veuillez mettre l’unité
hors tension.
2. Appuyez sur le verrou du filtre et ôtez le filtre à tamis.
3. Tournez le filtre à charbon des deux côtés du moteur dans le sens contraire
des aiguilles d’une montre. Remplacer les filtres à charbon par les filtres à
charbon neufs.
4. Placez le filtre à tamis.

12
5. Remettez la prise murale sous tension.
REMARQUE :
Assurez-vous que le filtre est bien verrouillé. Sinon, il pourrait se détacher et
devenir dangereux.
Quand le filtre à charbon actif est fixé, la puissance d’aspiration diminue.
REMPLACEMENT DE L’AMPOULE
Important :
L’ampoule doit être remplacée par le fabricant, le
service après-vente ou d’autres personnes
qualifiées.
Coupez toujours le courant avant d’effectuer toute
opération sur l’appareil. Quand vous manipulez
l’ampoule, assurez-vous qu’elle ait entièrement
refroidi avant tout contact direct avec les mains.
Quand vous manipulez les ampoules, faites-le
avec un chiffon ou des gants pour vous assurer
tout contact entre de la transpiration et l’ampoule
car cela peut réduire la durée de vie de l’ampoule.

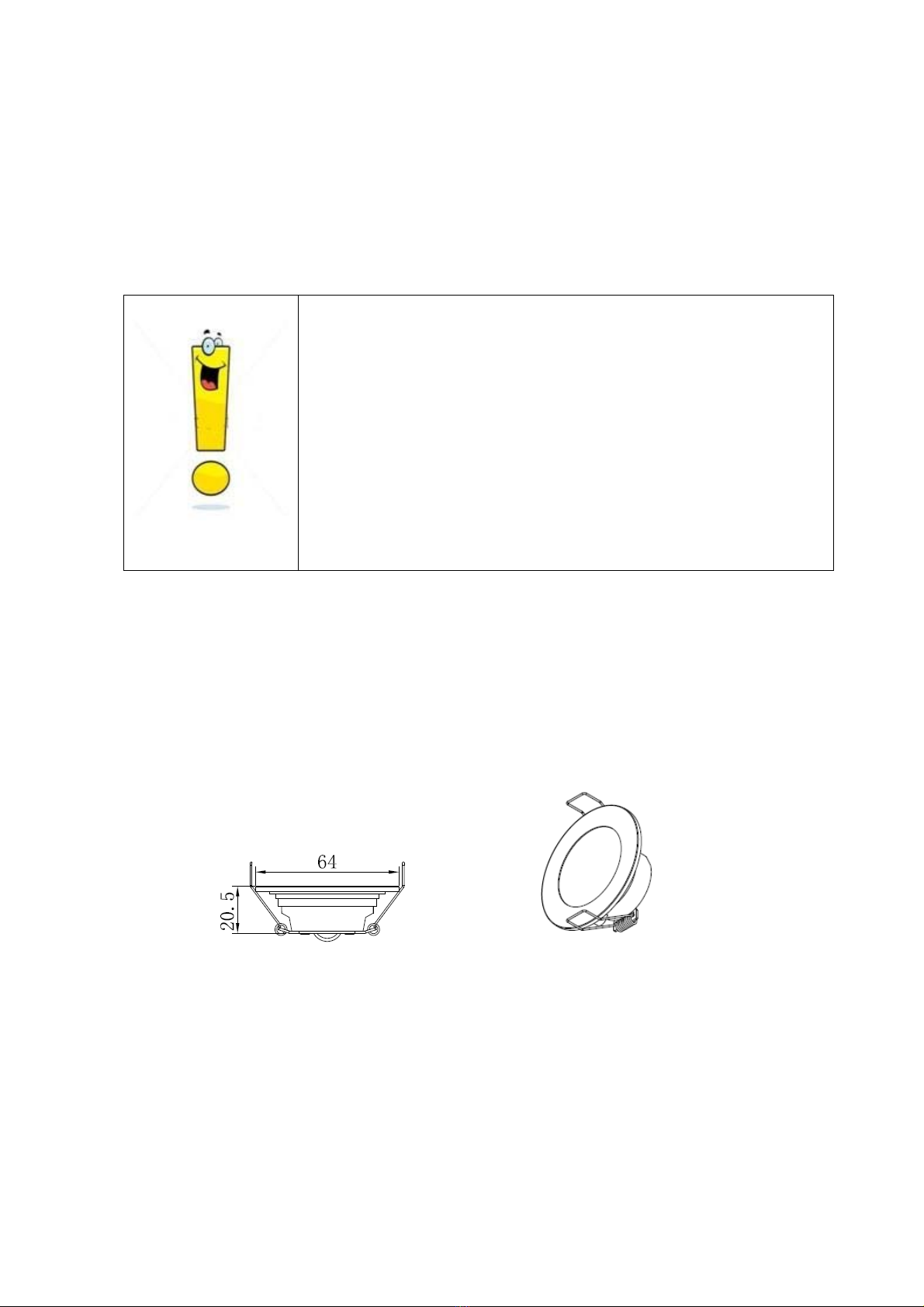

VOYANTS LED :
1. Éteignez l’unité et débranchez d’abord la fiche.
2. Attendez que l’ampoule ait refroidi avant de la changer.
3. Sortez le filtre du déflecteur et utilisez le tournevis pour ôter la structure.
4. Remplacez-la par le même type d’ampoule (LED 2 W maxi).
Remarque : le remplacement de l’éclairage ne doit être effectué que par du
personnel qualifié.
• Le code ILCOS D pour cette lampe est le suivant : DBR-2/65-H-64
– Modules LED –lampe ronde
– Puissance maxi : 2 W
– Plage de tension : CA 220-240 V
– Dimensions :

13
BRANCHEMENT ÉLECTRIQUE
PROTECTION DE L’ENVIRONNEMENT
Le symbole de la poubelle barrée est apposé sur ce produit. Cela
veut dire que ce produit ne doit pas être jeté avec les ordures
ménagères mais doit être apporté à un centre de collecte sélective
conformément à la Directive 2012/19/UE. Il sera ensuite recyclé ou
démonté pour réduire au minimum l’impact sur l’environnement car
les produits électriques et électroniques sont potentiellement
dangereux pour l’environnement et la santé humaine car contenant
des substances nocives. Pour de plus amples informations,
veuillez contacter les autorités locales ou régionales.
REMARQUE :
Les indications suivantes montrent comment réduire l’impact total sur
l’environnement (par ex. utilisation de l’énergie) du processus de cuisson.
(1) Installez la hotte aspirante à un endroit approprié disposant d’une ventilation
efficace.
(2) Nettoyez la hotte aspirante régulièrement de manière à ne pas obstruer le
conduit d’air.
(3) N’oubliez pas d’éteindre la lumière de la hotte aspirante après avoir cuisiné.
(4) N’oubliez pas d’éteindre la hotte aspirante après avoir cuisiné.
INFORMATIONS POUR LE DÉMONTAGE
Ne démontez pas l’appareil autrement que ce qui est indiqué dans le manuel
d’utilisation. L’appareil ne doit pas être démonté par l’utilisateur. À la fin de sa
durée de vie, l’appareil ne doit pas être jeté avec les ordures ménagères.

14
Adressez-vous aux autorités locales ou au revendeur pour connaître la méthode
de recyclage.
SERVICE APRÈS-VENTE
Si vous n’arrivez pas à identifier la cause de l’anomalie de fonctionnement, éteignez
l’appareil (sans l’endommager) et contactez le service après-vente.
NUMÉRO DE SÉRIE DU PRODUIT. Où puis-je le trouver ?
Il est important que vous communiquiez au service après-vente la référence de
votre produit et son numéro de série (un code à 16 caractères qui commence par le
chiffre 3). Vous pouvez le trouver sur le certificat de garantie ou la plaque
signalétique apposée sur l’appareil.
Il aidera à éviter aux techniciens de perdre du temps et par conséquent (l’un des
aspects les plus importants) permettra d’économiser les frais de déplacement
correspondants.

15
RDV980PN
Hood
Instruction Manual

16
Content
1…………………………………..………………………………Safety instructions
2…………………………………..………………………………Installation
3…………………………………..………………………………Start using your cooker hood
4…………………………………..………………………………Troubleshooting
5…………………………………..………………………………Maintenance and cleaning
6…………………………………..………………………………Environment protection

17
SAFETY INSTRUCTIONS
This manual explains the proper installation and use of your cooker hood,
please read it carefully before using even if you are familiar with the product.
The manual should be kept in a safe place for future reference.
Never to do:
●D o not try to use the cooker hood
without the grease filters or if the filters
are excessively greasy!
●Do not install above a cooker with a
high level grill.
●Do not leave frying pans unattended
during use because overheated fats or
oils might catch fire.
●Never leave naked flames under the
cooker hood.
●If the cooker hood is damaged, do not
attempt to use.
●Do not flambé under the cooker hood.
●CAUTION: Accessible parts may
become hot when used with cooking
appliances.
●The minimum distance between the
supporting surface for the cooking
vessels on the hob and the lowest part
of the range hood. (When the range
hood is located above a gas appliance,
this distance shall be at least 65 cm)
●The air must not be discharged into a
flue that is used for exhausting fumes
from appliances burning gas or other
fuels.
Always to do:
●Important! Always switch off the
electricity supply at the mains during
installation and maintenance such as
light bulb replacement.
●The cooker hood must be installed in
accordance with the installation
instructions and all measurements
followed.
●All installation work must be carried
out by a competent person or qualified
electrician.
●Please dispose of the packing material
carefully. Children are vulnerable to it.
●P ay attention to the sharp edges
inside the cooker hood especially
during installation and cleaning.
●When the range hood is located
above a gas appliance,the minimum
distance between the supporting
surface for the cooking vessels on the
hob and the lowest part of the range
hood that distance must be:
Gas cookers: 75 cm
Electric cookers: 65 cm
Coal or oil cookers: 75 cm
●Make sure the ducting has no bends
sharper than 90 degrees as this will
reduce the efficiency of the cooker
hood.
●Warning: Failure to install the screws
or fixing device in accordance with
these instructions may result in
electrical hazards

18
Always to do:
●Always put lids on pots and pans
when cooking on a gas cooker.
●When in extraction mode, air in the
room is being removed by the cooker
hood. Please make sure that proper
ventilation measures are being
observed. The cooker hood removes
odours from room but not steam.
●Cooker hood is for domestic use only.
●If the supply cord is damaged, it must
be replaced by the manufacturer, its
service agent or similarly qualified
persons in order to avoid a hazard.
●This appliance can be used by
children aged from 8 years and above
and persons with reduced physical,
sensory or mental capabilities or lack
of experience and knowledge if they
have been given supervision or
instruction concerning use of the
appliance in a safe way and
understand the hazards involved.
Children shall not play with the
appliance. Cleaning and user
maintenance shall not be made by
children without supervision.
●Warning: Before obtaining access to
terminals, all supply circuits must be
disconnected.
Always to do:
●Caution: The appliance and its
accessible parts can become hot
during operation. Be careful to avoid
touching the heating elements.
Children younger than 8 years old
should stay away unless they are
under permanent supervision.
●There shall be adequate ventilation of
the room when the range hood is used
at the same time as appliances
burning gas or other fuels.
●There is a fire risk if cleaning is not
carried out in accordance with the
instructions
●Regulations concerning the discharge
of air have to be fulfilled.
●Clean your appliance periodically by
following the method given in the
chapter MAINTENANCE.
●For safety reason, please use only the
same size of fixing or mounting screw
which are recommended in this
instruction manual.
●Regarding the details about the
method and frequency of cleaning,
please refer to maintenance and
cleaning section in the instruction
manual.
●Cleaning and user maintenance shall
not be made by children without
supervision.
●When the range hood and appliances
supplied with energy other than
electricity are simultaneously in
operation, the negative pressure in the
room must not exceed 4 Pa (4 x 10-5
bar).
●WARNING: Danger of fire: do not
store items on the cooking surfaces.
●Asteam cleaner is not to be used.
●NEVER try to extinguish a fire with
water, but switch off the appliance and
then cover flame e.g. with a lid or a
fire blanket.

19
INSTALLATION (VENT OUTSIDE)
If you have an outlet to the outside, your cooker hood can be connected as below
picture by means of an extraction duct (enamel, aluminum, flexible pipe or inflammable
material with an interior diameter of 150mm)
1. Before installation, turn the unit off and unplug it from the outlet.
2. The cooker hood should be placed at a distance of 65~75cm above the cooking
surface for best effect.
3. Drill 4pcs φ8 mm holes in the wall at a suitable place to fix inside chimney bracket
and hood body once the installation height is fixed, and keep it in line. The installation
position of the inside chimney bracket is the highest position of the inside chimney.
see Pic 2.
4. Insert wall plugs into the holes that you have drilled for the cooker hood body, fasten
the hood body with 2 × support screw ST4*30 mm halfway in, leaving them 2 mm out
of the wall,then use 2pcs ST4*40mm screws to fix the inside chimney bracket.See Pic
2.
5. Install the expansion pipe onto the cooker hood by screws, see Pic 3.

20
6. Install the outside chimney bracket on the outside chimney, make sure that the
inside chimney could be moved inside, see Pic 4.
7. Hang the hood on the screw,adjusting the cooker hood position, fix the cooker hood
with ST4*30mm screws (safety screw).See Pic 5.
8. Adjust the height of the inside chimney to the position of the inside chimney bracket
and fix on it by screws. See Pic 6.
Note: The two safety vents are positioned on the back housing, with diameter of 6mm.
HINTS FOR EXHAUST DUCT INSTALLATION
The following rules must be strictly followed to obtain optimal air extraction:
• Keep exhaust duct short and straight
• Do not reduce the size or restrict exhaust duct
• When using flexible duct always install the duct pulled taut to minimize pressure loss
• Failure to observe these basic instructions will reduce the performance and increase
noise levels of the range hood.
• Any installation work must be carried out by a qualified electrician or competent
person.
•Do not connect the ducting system of the hood to any existing ventilation system
which is being used for any other appliance ,such as warmer tube, gas tube , hot wind
tube.
•The angle of the bend of the ventilation pipe should not be less than 120º; you must
direct the pipe horizontally, or, alternatively, the pipe should go up from the initial point
and should be led to an outer wall.
•After the installation ,make sure that the cooker hood is level to avoid grease
collection at on end.
•Ensure the exhaust ducting selected for installation complies with relevant standards
and is fire retardant.
