Rotel RFK-100 User manual

Owner’s manual
RFK-100
Cooling Fan Kit
Owner’s manual
Manuel d’utilisation
Руководство пользователя – установщика
Manuale Di Istruzioni
Användarmanual
Manual de Instrucciones
Bedienungsanleitung
Gebruiksaanwijzing
RFK-100
Cooling Fan Kit
Kit de Ventilation
Комплект вентиляторов для охлаждения
Kit ventole di raffreddamento
Fläktsystem
Kit de Ventilación
Lüfter-Kit
Koelventilator eenheid

9. Do not use attachments not recommended in this
owner’s manual as they may cause hazards.
10. Do not use the equipment near water; for
example
near a bathtub, washbowl, kitchen sink, a wet basement,
swimming pool, etc. This product is meant for indoor
use only.
11. Do not place the product on an unstable cart, stand
tripod, bracket or table. The equipment is heavy and
should it fall, it could cause serious injury to a person
and/or serious damage to the equipment.
Caution For Installation
1. The dealership from which you purchased the product
is an expert on custom installation procedures and can
provide invaluable advice to help you make an aesthetically
pleasing and trouble free installation.
Caution For Connections
1. Connect this equipment only to the type of AC
power source as marked on the unit. Always route AC
power cords so they are not likely to be walked on, or
tripped over, or where they may be pinched by items
placed on or against them. Always pay particular attention
to cords at plugs and/or convenience receptacles, and
at the point where they exit from the product.
2. Do not defeat the inherent design features of the
polarized plug. Non-polarized line cord adapters will
defeat the safety provided by the polarized AC plug.
If the plug should fail to fit, contact your electrician to
replace your obsolete outlet. Do not defeat the safety
purpose of the grounding-type plug. If you use this product
in a country which only has two slotted receptacles in
the house, you must use a three-pin adapter plug to earth
ground which is the “E” (earth pin) of the power cord
connected to this product.
3. Do not overload wall outlets, extension or integral
convenience receptacles, as this could result in a risk of
fire or shock.
Operating Voltage
The Fan System is factory-set for 110V, 120V or 230V AC
operation at either 50 or 60 Hz, according to the
country for which the unit was manufactured (230V
in European Union countries, in compliance with CE
regulations). The operating voltage cannot be changed
by the user and any attempt to do so will void the warranty.
Thank you so much for your decision to purchase the
model RFK-100 Cooling Fan Kit. We take enormous pride
in the design and build quality of all of our products
and we are confident that our provide you with many
years of enjoyable and product will trouble-free service.
Should you have any need to call upon our services please
feel free to contact us at the address shown at the end of this
booklet; or, of course, you can contact the dealership
from which you purchased the product. Fill out
and send in the owner’s registration card packed
with the RKF-100. Also be sure to keep the original sales
receipt. It is your best record of the date of purchase, which
you will need in the event warranty service is ever required.
Safety Instructions
1. Important Safety Instructions! Please read
all the safety and operating instructions shown
in this manual before operating this equipment.
2. The lightening flash within an equilateral triangle shown
above is intended to alert you to the presence of uninsulated
‘dangerous voltage’ within the product’s enclosure that
may be of sufficient magnitude to constitute an electric shock.
3. The exclamation point within an equilateral triangle
shown above is intended to alert you to the presence of
important operating and maintenance (servicing) instructions
in the literature accompanying this appliance.
4. Please retain this manual in a safe place for future
reference about safety and operating matters.
5. Adhere to all warnings and follow all operating instructions.
6.
Warning: To reduce the risk of fire or electrical
shock, do not expose this equipment to rain or
moisture.
There are no user serviceable parts inside. Refer
servicing to qualified personnel.
7. Caution: To prevent electrical shock do not use
this (polarized) plug with an extension cord,
receptacle or other outlet unless the blades can
be fully inserted to prevent blade exposure.
8. For added protection for this product during a lightening
storm or when it is left unattended and unused for long
periods of time, it is recommended that you unplug the
unit from the wall outlet. This will prevent damage to the
product due to lightening or power line surges.
AV
AV
IS
IS
WA
WA
RNI
RNI
NG
NG
SH
SH
OC
OC
K
K
HA
HA
ZA
ZA
RD
RD
-DO
DO
NO
NO
T
T
OP
OP
EN
EN
RI
RI
SQ
SQ
UE
UE
DE
DE
CH
CH
OC
OC
EL
EL
EC
EC
TR
TR
ON
ON
IQ
IQ
UE
UE
-N
-N
E
E
PA
PA
S
S
OU
OU
VR
VR
IR
IR
RFK-100 Cooling Fan Kit 2
Rotel products are designed to comply with international directives on the
Restriction of Hazardous Substances (RoHS) in electrical and electronic equipment
and the disposal of Waste Electrical and Electronic Equipment (WEEE). The
crossed wheelie bin symbol indicates compliance and that the products must be
appropriately recycled or processed in accordance with these directives.

Trigger In/Out 12VDC Mode
With the mode switch in the 12V position, and the ‘in’
input being used, the RFK-100 will move into its ‘auto’
mode whenever a 6V to 15V input signal is supplied
and the prescribed initial temperature has been reached.
Should you want to use one or more RFK-100’s within the
same location you can synchronize the units by using
the ‘sync’ switch. For this situation you should use the
‘out’ jack from one unit (which then becomes the ‘master’)
and go into the ‘in’ jack for the second unit (which then
becomes the ‘slave’). The two units will now be ‘in sync’
and will start to work in unison once the prescribed
initial temperature of the ‘master’ unit has been reached.
Note that in this type of multi-unit installation all of the
internal temperature sensors of the ‘slave’ units are defeated.
Fan Auto-On Temperature
This switch enables you to pre-select one of two temperature
settings for activating the RFK-100. The low setting is 95
degrees Fahrenheit (35 degree Celsius) and the high
setting is 104 degrees Fahrenheit (40 degrees Celsius).
This important feature ensures that the fans only work
above the selected ambient temperature.
If you want to want to exhaust the hot air to the outside
you will need to remove the two ‘plugs’ and attach flexible
tubing (supplied by Rotel). Please see page 4 for a fuller
description of this feature.
Fill out and send in the owner’s registration card packed with
the RFK-100. Also be sure to keep the original sales receipt.
It is your best record of the date of purchase, which you will
need in the event warranty service is ever required.
Care of the Product
Clean the product by dusting with a dry cloth. Do not
permit objects of any kind to be pushed and/or fall into
the product through the enclosure openings.
General Description
The RFK-100 is a multi-directional fan system that uses three
4.75-inch (120 mm) whisper quiet fans, the speeds of
which are governed by thermal sensing circuitry. The
RFK-100 is designed to be used in three different formats
-intake/blow/exhaust air. The required mode can be
configured locally according to the cooling requirements
of your system.
The RFK-100 has many other features and functions that
are all described in the following pages.
Front Panel Description
The (removable) rack mountable front panel houses a switch
for controlling the on/off and auto functions. A blue LED
indicates when the unit’s fans are actually working.
Behind the grille front is a removable air-filter pad.
It is important to note that the only time the switch
needs to be in the ‘on’ position is during an initial
test when the fans will be operating at their
maximum speed. Once the RFK-100 has completed
its test, it is recommended that the switch be
placed in its ‘auto’ position. In this mode neither
the fans nor the LED will operate until the selected
ambient temperature is reached.
Rear Panel Description
The following description identifies each of the main controls
/connections and follows the rear panel from left to right.
Temperature Sensor
This input enables you to connect the (supplied) pigtail
sensing cord. The magnetized ‘head’ should be placed
on the ‘hot spot’ of your installation whereupon it will
measure the ambient temperature, which in turn will govern
the speed of the three fans.
Please note that there is also an in-built sensing device
located on the underside of the chassis that is by-passed
if the pigtail sensor is used. If the pigtail sensor is not
used, then the in-built sensor will automatically activate
once the selected minimum temperature has been reached.
3
English

2
SCREW PLASTIC
COVER OVER TO
P
COVER VENTS
3
SQUEEZE FOAM
CYLINDERS AND
INSERT IN BOTH
REAR HOLES TO
BLOCK AIR
1
LOOSEN SCREWS ON BOTH SIDES AND LOWER INSIDE
FAN ASSEMBLY TO BOTTOM POSITION AND RETIGHTEN
Front
Exhaust
1
LOOSEN SCREWS ON BOTH SIDES AND RAISE INSIDE
FAN ASSEMBLY TO TOP POSITION AND RETIGHTEN
SCREW PLASTIC COVER
OVER BOTTOM COVER VENTS
2
SQUEEZE FOAM
CYLINDERS AND
INSERT IN BOTH
REAR HOLES TO
BLOCK AIR
3
Top Exhaust
(Front Entry)
REMOVE TOP COVER AND PLACE FOAM BLOCK
BEHIND FRONT PANEL TO BLOCK AIR FLOW
2
SQUEEZE FOAM
CYLINDERS AND
INSERT IN BOTH
REAR HOLES TO
BLOCK AIR
3
1
LOOSEN SCREWS ON BOTH SIDES AND RAISE INSIDE
FAN A
SS
EMBLY T
O
T
O
P P
OS
ITI
O
N AND RETI
G
HTEN
Top Exhaust
(Bottom Entry)
LOOSEN SCREWS ON BOTH SIDES AND LOWER INSIDE
FAN ASSEMBLY TO BOTTOM POSITION AND RETIGHTEN
1
REMOVE TOP COVER AND PLACE FOAM BLOCK
BEHIND FRONT PANEL TO BLOCK AIR FLOW
2
REPLACE TOP COVER
AND SCREW PLASTIC
COVER OVER AIR VENTS
3
SCREW AIR TUBING IN REAR PANEL
HOLE FOR TWO TURNS TO SECURE.
USE TWO TUBES FOR MAXIMUM
VENTING OR BLOCK AIR IN SECOND
HOLE WITH FOAM CYLINDER AS
SHOWN ABOVE.
4
Rear
Exhaust

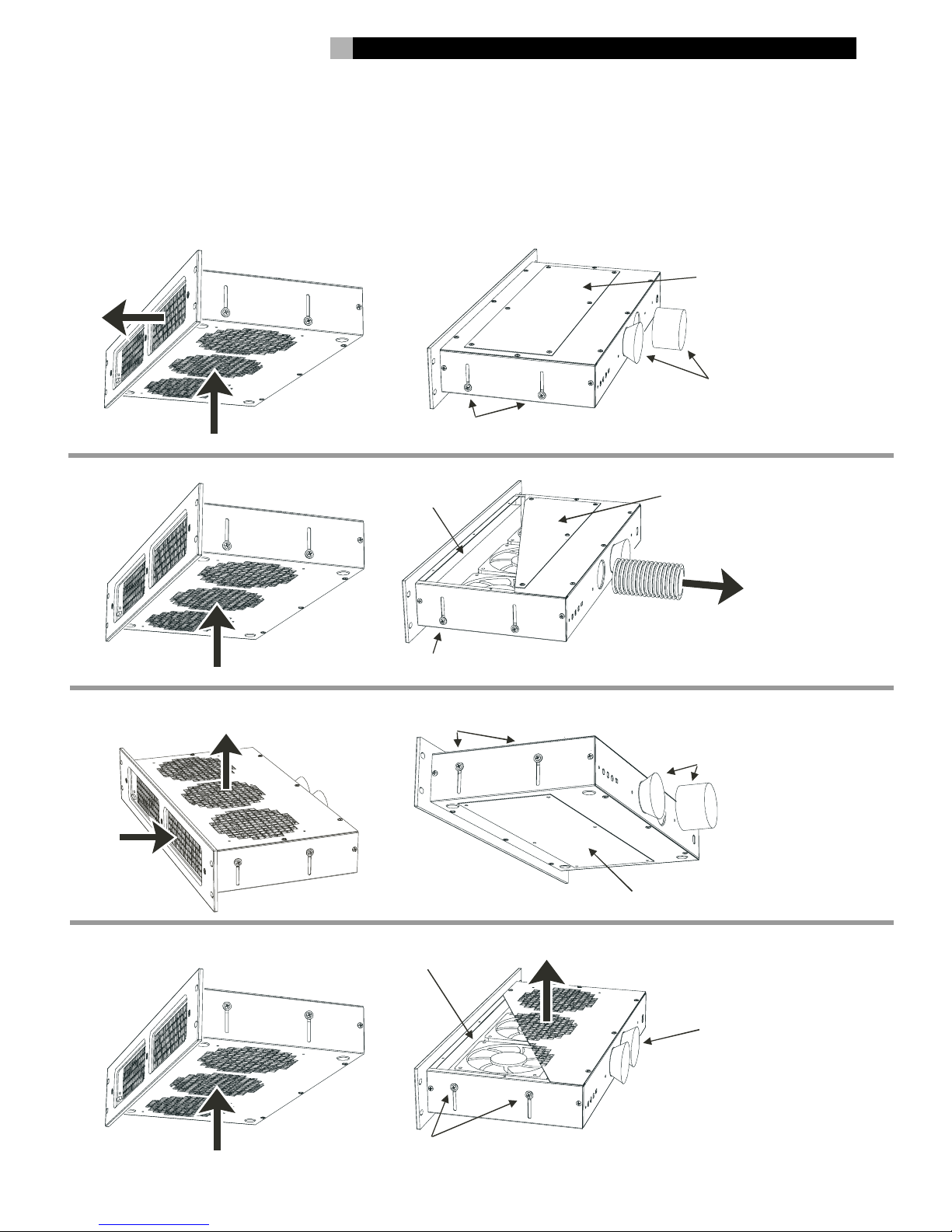

How To Configure The RFK-100 For
Different ‘Air-Direction’ Flow
The RFK-100 is a versatile system that enables you to configure the direction of the airflow in many different
ways according to the specific needs of your installation.
Be sure to disconnect the power supply before removing the top cover.
RFK-100 Cooling Fan Kit 4

10. Ne pas utiliser cet appareil près d’une source d’eau ;
par exemple, une baignoire, une douche, un évier de
cuisine, un sol constamment humide, une piscine, etc.
Cet appareil ne doit être impérativement utilisé qu’en intérieur.
11. Ne pas poser cet appareil sur un support instable, un
trépied, un support quelconque ou une table. Cet appareil
est particulièrement lourd et, en tombant, il peut causer de
sérieuses blessures à une personne tout en se retrouvant
sérieusement ou même définitivement endommagé.
Précautions pour l’installation
1. Le revendeur auprès duquel vous vous êtes procuré cet
appareil est un spécialiste, expert dans les installations
personnalisées. Il pourra donc vous prodiguer de très
précieux conseils pour une intégration discrète de cet
appareil, avec l’assurance de son fonctionnement optimal.
Précautions concernant les
branchements
1. Branchez cet appareil sur une source de courant
correspondant exactement aux caractéristiques indiquées sur
l’appareil même. Toujours disposer les câbles d’alimentation
secteur de telle manière qu’on ne puisse pas marcher dessus,
les écraser, et vérifier qu’on ne les ait pas pincés entre deux
appareils. Vérifier notamment la qualité des prises, des
contacts, et la position des câbles à la sortie des appareils.
2. Ne jamais modifier la prise d’alimentation. Certains
câbles-rallonge font perdre les caractéristiques correctes
et la sécurité des câbles d’alimentation d’origine. En cas
de défectuosité de la prise, contactez immédiatement
un électricien agréé. Ne pas changer la prise secteur et
notamment ne pas éliminer la prise de terre associée.
Si votre prise murale ne comporte que deux broches,
vous devez utiliser un adaptateur spécial possédant une
troisième broche (repérée « E » ou « T ») reliée à la terre,
et donc reliée aussi à cet appareil.
3. Ne surchargez jamais les prises murales ou même les
blocs multiprises éventuellement utilisés. Cela entraîne de
grands risques d’incendie, ou même d’électrocution.
Tension d’alimentation secteur
Ce kit de ventilation est réglé en usine pour fonctionner
sur la tension secteur de votre pays, soir 110 V, 120
V ou 230 V, et 50 ou 60 Hz (230 V dans les pays de
l’Union Européenne, selon les normes CE). Cette tension
d’alimentation ne peut être modifiée par l’utilisateur, et
toute tentative dans ce sens annule immédiatement la
garantie.
Nous vous remercions vivement pour l’achat de ce kit
de ventilation modèle RFK-100. Nous prenons un soin
tout particulier quant à la conception et à la qualité de
fabrication de tous nos produits, et nous sommes certains
que cet appareil vous donnera des années de satisfaction
et de fonctionnement sans problème. En cas de problème,
n’hésitez pas à contacter votre revendeur agréé Rotel. De
plus amples détails concernant les conditions de garantie
offertes par Rotel se trouvent à la fin de ce manuel
d’utilisation.
Instructions importantes
concernant la sécurité
1. Instructions importantes concernant la sécurité !
Veuillez lire très attentivement les paragraphes
qui suivent et le manuel d’utilisation avant de
faire fonctionner l’appareil.
2. L’éclair dans un triangle équilatéral indique la présence
interne de tensions électriques élevées susceptibles de
présenter des risques graves d’électrocution.
3. Le point d’exclamation dans un triangle équilatéral
indique à l’utilisateur la présence de conseils et
d’informations importantes dans le manuel d’utilisation
accompagnant l’appareil. Leur lecture est impérative.
4. Conservez soigneusement ce livret pour le consulter à
nouveau pour de futures références.
5. Tous les conseils de sécurité doivent être soigneusement
respectés.
6.
Attention : Pour réduire tout risque d’électrisation
ou d’incendie, ne pas exposer l’appareil à une
source humide ou à la pluie.
Il n’y a à l’intérieur aucune pièce susceptible
d’être modifiée par l’utilisateur. Adressez-vous
impérativement à une personne qualifiée.
7. Attention Pour éviter tout risque d’électrisation,
ne pas utiliser sa prise avec un cordon-rallonge,
une prise multiple ou tout autre adaptateur, à
moins que tous les contacts soient présents et
puissent être insérés à fond dans les logements
correspondants (pas de partie métallique visible).
8. À titre de protection supplémentaire, pendant un orage
ou pendant une longue période de non-utilisation, il est
recommandé de débrancher cet appareil de sa prise
d’alimentation murale. Cela permet d’éviter tout dommage
pouvant résulter d’une surtension passagère, notamment
pendant les orages.
9. Ne pas utiliser de dispositifs de fixation autres que
ceux indiqués dans ce manuel, afin d’éviter tout risque de
mauvais fonctionnement ou de blessure.
AV
AV
IS
IS
WA
WA
RNI
RNI
NG
NG
SH
SH
OC
OC
K
K
HA
HA
ZA
ZA
RD
RD
-DO
DO
NO
NO
T
T
OP
OP
EN
EN
RI
RI
SQ
SQ
UE
UE
DE
DE
CH
CH
OC
OC
EL
EL
EC
EC
TR
TR
ON
ON
IQ
IQ
UE
UE
-N
-N
E
E
PA
PA
S
S
OU
OU
VR
VR
IR
IR
5
Français
Tous les appareils Rotel sont conçus en totale conformité avec les directives
internationales concernant les restrictions d’utilisation de substances dangereuses
(RoHS) pour l’environnement, dans les équipements électriques et électroniques,
ainsi que pour le recyclage des matériaux utilisés (WEEE, pour Waste Electrical
and Electronic Equipment). Le symbole du conteneur à ordures barré par une croix
indique la compatibilité avec ces directives, et le fait que les appareils peuvent
être correctement recyclés ou traités dans le respect total de ces normes.

Mode de commutation entrée/
sortie Trigger 12 V CC
Avec le sélecteur de ce mode placé dans sa position
« 12V », et en utilisant effectivement l’entrée « In », le
RFK-100 se place automatiquement dans son mode de
fonctionnement « Auto » dès qu’une tension comprise
entre 6 et 15 volts est présente sur cette prise, et que la
température initiale choisie est atteinte.
Si vous désirez utiliser plusieurs RFK-100 pour la même
installation, vous pouvez synchroniser ces appareils
en utilisant la position du sélecteur repérée « Sync ».
Dans ce cas, vous devez également utiliser la prise de
commutation Trigger « Out » du premier appareil (qui
devient alors l’appareil « maître ») pour la relier à l’entrée
du second appareil (qui devient l’appareil « esclave »). Les
deux appareils seront alors parfaitement synchronisés et
démarreront ensemble, dès que la température choisie sur
le premier appareil « maître » sera atteinte.
Notez que dans ce type d’installation, tous les capteurs de
température internes du ou des appareils « esclaves » sont
automatiquement désactivés.
Capteur de température pour
démarrage automatique
Ce sélecteur vous permet de choisir une des deux
températures préréglées de mise en marche du RFK-100.
Le réglage le plus bas est de 35 °C (95 °F), et le réglage le
plus élevé est de 40 °C (104 °F). Ce réglage est important,
puisque les ventilateurs ne deviendront actifs qu’au-dessus
de cette température sélectionnée.
Si vous désirez expulser l’air chaud vers l’extérieur, vous
devrez retirer les deux « bouchons » et attachez à la place
des tuyaux flexibles (fournis par Rotel). Voir la page suivante
pour une description complète de cette caractéristique.
Remplissez et renvoyez la carte de garantie. Conservez la
facture de votre appareil : c’est la meilleure preuve de votre
propriété et de la date réelle d’achat. Elle sera nécessaire
pour mettre éventuellement en jeu la garantie.
Entretien de l’appareil
Nettoyez cet appareil uniquement en le dépoussiérant
avec un chiffon sec. Ne laissez aucun objet d’aucune sorte
pénétrer ou tomber à l’intérieur via ses ouïes d’aération.
Description générale
Le RFK-100 est un système de refroidissement multidirectionnel
qui utilise trois ventilateurs silencieux de 120 mm de diamètre,
dont la vitesse est constamment régulée par un circuit capteur
de température. Le RFK-100 est conçu pour fonctionner
selon trois modes – aspiration/soufflage et extraction d’air.
Le mode de fonctionnement désiré peut être configuré en
fonction des nécessités pratiques de refroidissement de votre
propre installation.
Le RFK-100 possède d’autres caractéristiques et fonctions
décrites dans les paragraphes qui suivent.
Description de la face avant
La façade de montage en rack (amovible) intègre un
commutateur marche/arrêt et fonctionnement automatique
(auto). Une diode LED bleue indique le fonctionnement
effectif des ventilateurs.
Derrière la grille frontale se trouve un filtre à air amovible.
Il est important de noter que le seul moment
où le commutateur précité doit se trouver sur
sa position « On » est pendant la phase initiale
de test, durant laquelle les ventilateurs doivent
tourner à leur vitesse maximale. Une fois ces tests
terminés pour le RFK-100, il est recommandé de
placer le commutateur dans sa position « Auto ».
Dans ce mode, les ventilateurs ne seront activés
et la diode LED ne s’allumera que lorsque la
température ambiante choisie sera dépassée.
Description du panneau arrière
La description ci-dessous permet d’identifier chacun des
branchements/commandes principales, en examinant la
face arrière de gauche à droite.
Capteur de température
Cette entrée permet de brancher le capteur de température
déporté (fourni). Sa « tête » magnétique sera placée à un
point stratégique de votre installation, la où vous souhaitez
mesurer la température ambiante, ce qui décidera de la
vitesse de rotation des ventilateurs.
Veuillez noter qu’il y a également un second capteur de
température intégré dans l’appareil, sous son châssis, mais
qui est désactivé automatiquement dès que l’on branche
le capteur externe précité. Si ce capteur externe n’est pas
utilisé, le capteur intégré est automatiquement activé dès
que la température minimum d’intervention a été réglée.
RFK-100 Kit de Ventilation 6

DÉVISSEZ LES VIS LATÉRALES DE MAINTIEN DU BLOC DES VENTILATEURS,
ET PLACEZ-LES EN POSITION BASSE (BOTTOM). REVISSEZ LES VIS.
2
VISSEZ LE CAPOT
EN PLASTIQUE
DESTINÉ A
RECOUVRIR
COMPLÈTEMENT
LES OUÏES
SUPÉRIEURES.
3
UTILISEZ LES
CYLINDRES DE
MOUSSE POUR
OBTURER
COMPLÈTEMENT
ET BLOQUER L'AIR
DANS LES TROUS
SITUÉS A L'ARRIÈRE
DE L'APPAREIL.
1
Extraction
par l'avant
1
SCVISSEZ LE CAPOT EN PLASTIQUE DESTINÉ A RECOUVRIR
COMPLÈTEMENT LES OUÏES INFÉRIEURES.
2
UTILISEZ LES
CYLINDRES
DE MOUSSE
POUR OBTURER
COMPLÈTEMENT
ET BLOQUER L'AIR
DANS LES TROUS
SITUÉS A L'ARRIÈRE
DE L'APPAREIL.
3
Extraction par le dessus
(Entrée frontale de l'air)
2
UTILISEZ LES
CYLINDRES
DE MOUSSE
POUR OBTURER
COMPLÈTEMENT
ET BLOQUER L'AIR
DANS LES TROUS
SITUÉS A L'ARRIÈRE
DE L'APPAREIL.
3
1
Extraction par le dessus
(Entrée de l'air par le dessous)
DÉVISSEZ LES VIS LATÉRALES DE MAINTIEN DU BLOC
DES VENTILATEURS, ET PLACEZ-LES EN POSITION
HAUTE (TOP). REVISSEZ LES VIS.
2
RETIREZ LE CAPOT SUPÉRIEUR ET PLACEZ LE BLOC DE MOUSSE
DERRIÈRE LA FAÇADE POUR BLOQUER LE
PASSAGE DE L'AIR.
3
4
Extraction
par l'arrière
DÉVISSEZ LES VIS LATÉRALES DE MAINTIEN DU BLOC DES VENTILATEURS,
ET PLACEZ-LES EN POSITION BASSE (BOTTOM). REVISSEZ LES VIS.
1
VISSEZ LE CAPOT
EN PLASTIQUE
DESTINÉ A
RECOUVRIR
COMPLÈTEMENT
LES OUÏES
SUPÉRIEURES.
DÉVISSEZ LES VIS LATÉRALES DE MAINTIEN DU BLOC
DES VENTILATEURS, ET PLACEZ-LES EN POSITION
HAUTE (TOP). REVISSEZ LES VIS.
RETIREZ LE CAPOT EN PLASTIQUE SUPÉRIEUR POUR LIBÉRER COMPLÈTEMENT LES
OUÏES INFÉRIEURES, ET PLACEZ LE BLOC DE MOUSSE DERRIÈRE LA FAÇADE POUR
BLOQUER LE PASSAGE DE L'AIR.
VISSEZ LE TUYAU FLEXIBLE DANS LE
TROU PRATIQUÉ SUR LA FACE ARRIÈRE,
SUR DEUX TOURS COMPLETS POUR LE
MAINTENIR FERMEMENT. UTILISEZ DEUX
TUYAUX POUR UNE VENTILATION
MAXIMUM, OU BLOQUEZ L'AIR DU SECOND
TROU AVEC UN DES TAMPONS DE MOUSSE
SI VOUS N'UTILISEZ QU'UN SEUL TUYAU,
COMME ILLUSTRÉ CI-CONTRE.
Comment configurer le RFK-100 en fonction du mode de refroidissement
« Air-Direction » choisi.
Le RFK-100 est un système très souple d’utilisation, qui vous permet de configurer et choisir la direction du flux d’air, en fonction
des besoins spécifiques de votre installation.
N’oubliez jamais de débrancher complètement l’alimentation secteur avant de retirer le capot
supérieur de l’appareil.
7
Français

10. Не используйте этот аппарат вблизи воды, например,
ванны, умывальника, раковины, влажного пола, бассейна
ит.п. Этот продукт предназначен только для использования
внутри помещений.
11. Используйте только рекомендованные тележки,
стойки, кронштейны иполки. Перемещайте стойку с
аппаратом осторожно, чтобы она не перевернулась. Эта
аппаратура достаточно тяжелая иможет нанести травмы
при падении или же повредить другое оборудование.
Меры предосторожности при инсталляции
1. Дилер, укоторого вы прибрели этот аппарат,
является экспертом по заказным инсталляциям иможет
всегда оказать вам неоценимую помощь вреализации
безупречной иэстетически привлекательной системы.
Меры предосторожности при подключении
1. Сетевое напряжение, ккоторому подсоединяется
аппарат, должно соответствовать требованиям,
указанным на задней панели (230 В, 50 Гц).
Не переделывайте входящий вкомплект шнур питания.
Не пользуйтесь удлинителями.
Не прокладывайте шнур питания вместах, где он может быть
поврежден или перегрет. Обращайте особое внимание на
сетевую вилку иместо выхода шнура из аппарата.
2. Не лишайте трехполюсную вилку присущих ей
конструктивных достоинств. Обычные (двухполюсные)
удлинители не обеспечивают такую же степень
безопасности как трехполюсная вилка. Если она не
входит врозетку, вызовите электрика, чтобы он заменил
устаревшее оборудование. Не пренебрегайте мерами
безопасности, которые обеспечивает сетевая вилка
сзаземлением. Если вы используете наш продукт в
стране, где вдомах имеются только двухполюсные
розетки, вам следует использовать трехконтактный
адаптер (удлинитель), для того, чтобы заземлить вывод
“E” (земляной контакт) сетевого шнура, поставляемого
вместе снашим продуктом.
3. Не перегружайте настенные розетки, разветвители
или тройники, т.к. это может привести квозгоранию или
поражению током.
Рабочее напряжение
Система вентиляции выпускается на заводе для работы
снапряжением 110 В, 120 Вили 230 Впеременного
тока счастотой 50 или 60 Гц, взависимости от страны
(230 В- встранах ЕЭС всоответствии стребованиями
CE). Рабочее напряжение не может быть изменено
пользователем, иподобные попытки приводят кутере
гарантии.
Благодарим Вас за покупку комплекта вентиляторов
для охлаждения модели RFK-100 Cooling Fan Kit.
Мы гордимся высоким качеством проектирования
иизготовления наших продуктов, иуверены вих
многолетней безупречной работе, которая доставит
вам много радости. Если увас возникнет необходимость
обратиться всервис, пожалуйста, свободно пишите
кнам по всем адресам, указанным вконце этого
Руководства. Разумеется, вы, прежде всего, можете
обратиться кдилеру, укоторого купили данный продукт.
Полная информация огарантийных обязательствах Rotel
приведена вконце этого Руководства.
Инструкции по безопасности
1. Важные инструкции по безопасности! Прежде
чем подсоединять аппарат иуправлять им, прочтите все
инструкции.
2. Изображениемолниивравностороннемтреугольнике
предупреждает пользователя оналичии внутри корпуса
изделия неизолированного напряжения, величина
которого может создавать опасность поражения
человека электрическим током.
3. Изображение восклицательного знака вравностороннем
треугольнике предупреждает пользователя оналичии
всопровождающей аппарат документации важных
инструкций по эксплуатации итехническому обслуживанию.
4. Сохраните руководство по эксплуатации для дальнейшего
использования.
5. Обращайте внимание на предостережения, указанные
на корпусе аппарата ивданном руководстве. Управляйте
аппаратом всоответствии синструкциями.
6. ПРЕДОСТЕРЕЖЕНИЕ: Для снижения опасности
возгорания или поражения электрическим
током не подвергайте данный аппарат
воздействию дождя или влаги.
Внутри аппарата нет частей, доступных
для обслуживания пользователем. Доверяйте
обслуживание только квалифицированному
персоналу.
7. ПРЕДОСТЕРЕЖЕНИЕ: Для предотвращения удара
электричеством не используйте трехполюсную сетевую
вилку судлинителями или розетками, которые не
обеспечивают полную изоляцию вставленных контактных
штырьков.
8. Еслипредполагается достаточно долго не использовать
аппарат, то для лучшей защиты от грозы или скачков
напряжения всети выньте вилку шнура питания из розетки.
9. Используйте только те аксессуары, которые
рекомендованы изготовителем.
AV
AV
IS
IS
WA
WA
RNI
RNI
NG
NG
SH
SH
OC
OC
K
K
HA
HA
ZA
ZA
RD
RD
-DO
DO
NO
NO
T
T
OP
OP
EN
EN
RI
RI
SQ
SQ
UE
UE
DE
DE
CH
CH
OC
OC
EL
EL
EC
EC
TR
TR
ON
ON
IQ
IQ
UE
UE
-N
-N
E
E
PA
PA
S
S
OU
OU
VR
VR
IR
IR
RFK-100 Комплект вентиляторов для охлаждения 8
Продукты Rotel спроектированы так, чтобы соответствовать требованиям международных
директив по ограничению применения вредных веществ вэлектротехническом иэлектронном
оборудовании (Restriction of Hazardous Substances - RoHS), атакже по обращению сотслужившим
свой срок электротехническим иэлектронным оборудованием (Waste Electrical and Electronic
Equipment - WEEE). Изображение перечеркнутого мусорного бачка на колесах означает
соответствие этим требованиям, атакже то, что эти продукты должны быть вторично использованы
(рециклированы) или же обработаны всоответствии супомянутыми выше директивами.

RFK-100завершено,рекомендуетсяперебросить
переключатель вположение АВТО (‘auto’).
Вэтом режиме вентиляторы не начнут крутиться,
асветодиод LED не загорится до тех пор, пока
не будет превышена заданная температура
окружающего воздуха.
Задняя панель
Вэтом описании слева направо по порядку рассматриваются
основные органы управления иразъемы на задней
панели.
Датчик температуры
Этот вход позволяет вам подсоединить кабель
поставляемого датчика. Магнитная головка датчика
должна быть прикреплена ксамой «горячей
точке» вашей инсталляции, где она будет измерять
температуру, величина которой регулирует скорость
вращения тройки вентиляторов.
Имейте ввиду,что кроме внешнего, есть еще
встроенный датчик температуры, расположенный на
нижней стороне шасси, но сигнал от него не подается,
пока подключен внешний датчик. Если выносной датчик
не используется, то встроенный сенсор автоматически
выполняет его роль, как только заданная минимальная
температура будет превышена.
Режим управления по Входу/Выходу
12 Впост. тока
Если переключатель режимов находится вположении
12V, ина вход (‘in’) подключен соответствующий кабель,
то RFK-100 будет переходить вавтоматический режим
(‘auto’), как только на него поступит напряжение от 6 В
до 15 Вибудет достигнута заданная температура.
Заполните, пожалуйста, регистрационную карточку
владельца, вложенную вупаковку RKF-100. Сохраните
также торговый чек на покупку. Это будет ваше лучшее
доказательство даты покупки, которое вам потребуется
при возможном обращении вгарантийный сервис
Уход за аппаратом
Производите очистку корпуса только сухой тканью.
Не допускайте падения или проникновения объектов
любого рода внутрь корпуса через отверстия.
Общее описание
Если вам потребуется использовать более одного
комплекта вентиляторов RFK-100 водной инсталляции,
вы можете синхронизировать их работу спомощью
переключателя ‘sync’. Вэтой ситуации необходимо
воспользоваться выходным разъемом ‘out’ одного из
RFK-100 (который становится «мастером») ивоткнуть
кабель от него во входной разъем ‘in’ второго устройства
(становящегося «подчиненным» ‘slave’). После этого два
RFK-100 будут синхронизованы, т.е. будут запускаться
одновременно, как только заданная предельная
температура будет достигнута для «мастера».
Выбортемпературыавтоматическоговключения
вентиляторов (Fan Auto-On Temperature)
Этот переключатель позволяет вам заранее
выбрать одну из двух установок температуры
для запуска RFK-100. Нижняя равна 35 градусов
С, аверхняя – 40 градусов С.
Эта важная настройка гарантирует, что
вентиляторы начнут вращаться только
при превышении заданной температуры
окружающей среды. Если вы хотите, чтобы
горячий воздух отводился куда-нибудь
наружу, необходимо снять одну или пару
поролоновых заглушек иприсоединить
гибкий шланг/ шланги (поставляемые Rotel).
Подробности монтажа смотрите на стр. 3.
Общее описание
RFK-100 – это многосторонняя система охлаждения, в
которой используются три малошумящих вентилятора
диаметром 120 мм (4.75 дюйма), скорость вращения
которых регулируется системой термодатчиков.
RFK-100 спроектирована так, чтобы обеспечить три
различных варианта всасывания/продува/отвода
воздуха. Требуемый режим можно выбрать на месте в
соответствии сусловиями охлаждения.
УRFK-100 имеется также ряд других функций ирежимов,
которые описываются ниже.
Передняя панель
На передней (съемной) панели, предназначенной для
рекового монтажа (встойку) расположен переключатель,
отвечающий за включение иавтоматические функции.
Там же находится голубой светодиод, который загорается
при включении вентиляторов. За фронтальной решеткой
находится сменный воздушный фильтр.
Важно отметить, что переключатель
на передней панели должен быть в
положении ВКЛ (‘on’) только входе
первоначального тестирования, когда
вентиляторы крутятся смаксимальной
скоростью. Но как только тестирование
9
Ðóññêèé

RFK-100 Комплект вентиляторов для охлаждения 10
2
3
1
1
2
3
2
3
1
1
2
3
.
4
Как изменить направление потоков охлаждающего воздуха для RFK-100
RFK-100 – это гибкая система, которая позволяет вам выбрать вам несколько вариантов направления потоков охлаждающего
воздуха, взависимости от требований вашей инсталляции.
Прежде, чем снимать верхнюю крышку, убедитесь, что сетевое питание отключено.
Фронтальный
выход воздуха
Выход воздуха
сзадней стороны
Выход воздуха вверх
(впуск спереди)
Выход воздуха вверх
(впуск снизу)
ОСЛАБЬТЕ БОЛТЫ НА БОКОВЫХ СТЕНКАХ, ОПУСТИТЕ ВЕНТИЛЯТОРНЫЙ
БЛОК ДО НИЖНЕГО УПОРА ИЗАТЯНИТЕ БОЛТЫ ВНОВЬ
ЗАКРЕПИТЕ БОЛТАМИ
ВЕРХНЮЮ ПЛАСТИКОВУЮ
КРЫШКУ НАД
ВЕНТИЛЯТОРАМИ
СОЖМИТЕ ПОРОЛОНОВЫЕ
ЦИЛИНДРЫ–ЗАГЛУШКИ И
ЗАКРОЙТЕ ИМИ ОБА
ОТВЕРСТИЯ ВЗАДНЕЙ СТЕНКЕ
ОСЛАБЬТЕ БОЛТЫ НА БОКОВЫХ СТЕНКАХ, ОПУСТИТЕ ВЕНТИЛЯТОРНЫЙ
БЛОК ДО НИЖНЕГО УПОРА ИЗАТЯНИТЕ БОЛТЫ ВНОВЬ
ПОСТАВЬТЕ НА МЕСТО ВЕРХНЮЮ
ПЛАСТИКОВУЮ КРЫШКУ НАД
ВЕНТИЛЯТОРАМИ ИЗАКРЕПИТЕ ЕЕ
БОЛТАМИ.
ОСЛАБЬТЕ БОЛТЫ НА БОКОВЫХ СТЕНКАХ, ПОДНИМИТЕ ВЕНТИЛЯТОРНЫЙ
БЛОК ДО ВЕРХНЕГО УПОРА ИЗАТЯНИТЕ БОЛТЫ ВНОВЬ.
ЗАКРЕПИТЕ БОЛТАМИ НИЖНЮЮ ПЛАСТИКОВУЮ
КРЫШКУ ПОД ВЕНТИЛЯТОРАМИ
СОЖМИТЕ ПОРОЛОНОВЫЕ
ЦИЛИНДРЫ–ЗАГЛУШКИ И
ЗАКРОЙТЕ ИМИ ОБА
ОТВЕРСТИЯ ВЗАДНЕЙ СТЕНКЕ
ОСЛАБЬТЕ БОЛТЫ НА БОКОВЫХ СТЕНКАХ, ПОДНИМИТЕ ВЕНТИЛЯТОРНЫЙ
БЛОК ДО ВЕРХНЕГО УПОРА ИЗАТЯНИТЕ БОЛТЫ ВНОВЬ.
СНИМИТЕ ВЕРХНЮЮ КРЫШКУ ИЗАЛОЖИТЕ ЗА ПЕРЕДНЮЮ
ПАНЕЛЬ ПОРОЛОНОВУЮ ПРОКЛАДКУ, ЧТОБЫ ЗАБЛОКИРОВАТЬ
ПРОХОД ВОЗДУХА СПЕРЕДИ.
СОЖМИТЕ
ПОРОЛОНОВЫЕ
ЦИЛИНДРЫ–ЗАГЛУШКИ
ИЗАКРОЙТЕ ИМИ ОБА
ОТВЕРСТИЯ ВЗАДНЕЙ
СТЕНКЕ.
3
4
2СНИМИТЕ ВЕРХНЮЮ КРЫШКУ ИЗАЛОЖИТЕ ЗА ПЕРЕДНЮЮ
ПАНЕЛЬ ПОРОЛОНОВУЮ ПРОКЛАДКУ, ЧТОБЫ ЗАБЛОКИРОВАТЬ
ПРОХОД ВОЗДУХА СПЕРЕДИ.
ЗАВЕРНИТЕ
ГОФРИРОВАННЫЙ
ШЛАНГ ДЛЯ ОТВОДА
ВОЗДУХА ВОТВЕРСТИЕ
НА ЗАДНЕЙ ПАНЕЛИ НА
ДВА ОБОРОТА, ЧТОБЫ
НАДЕЖНО ЕГО ЗАКРЕПИТЬ.
ИСПОЛЬЗУЙТЕ ДВА ШЛАНГА
ДЛЯ МАКСИМАЛЬНОЙ
ВЕНТИЛЯЦИИ ИЛИ ЖЕ
ЗАБЛОКИРУЙТЕ ПОТОК
ВОЗДУХА ВО ВТОРОМ
ОТВЕРСТИИ СПОМОЩЬЮ
ПОРОЛОНОВОГО
ЦИЛИНДРА–ЗАГЛУШКИ,
КАК ПОКАЗАНО ВЫШЕ.

9. Usate esclusivamente accessori indicati dal produttore.
10. Non utilizzate questo prodotto vicino all’acqua; ad
esempio vicino ad una vasca da bagno, ad un lavandino,
ad una piscina, ecc… Questo prodotto è realizzato
esclusivamente per un utilizzo in ambienti chiusi, non
all’aperto.
11. Non posizionate il prodotto su un carrello mobile
instabile, treppiedi, staffe o altri supporti da cui potrebbe
cadere. Questo prodotto è pesante e cadendo potrebbe
provocare seri danni a persone e/o cose e danneggiarsi.
Precauzioni per l’installazione
1. Il rivenditore presso cui avete acquistato questo prodotto
è un esperto in questo campo, e potrà sicuramente aiutarvi
nell’istallazione.
Precauzioni per i collegamenti
1. L’apparecchiatura deve essere collegata esclusivamente
ad una sorgente di alimentazione elettrica del tipo indicato
sul pannello posteriore dell’unità. Non fate passare il cavo di
alimentazione dove potrebbe essere schiacciato, pizzicato,
piegato ad angoli acuti, esposto al calore o danneggiato.
Fate particolare attenzione al posizionamento del cavo di
alimentazione all’altezza della presa e nel punto in cui esce
dalla parte posteriore dell’apparecchio.
2. Non modificate il cavo in dotazione in alcun modo. Non
cercate di eliminare la messa a terra o la polarizzazione.
Se la spina del cavo ha difficoltà ad entrare nella presa di
alimentazione, consultate un elettricista per una eventuale
sostituzione della presa difettosa. Se la presa spina del
cavo di alimentazione del paese in cui vivete è diversa
dalla presa di alimentazione, consultate un elettricista per
indicazioni sull’utilizzo di un adattatore adeguato.
3. Non sovraccaricate le prese di alimentazione o le
prolunghe, la non osservanza di queste norme di sicurezza
potrebbe provocare incendi o scosse elettriche.
Tensione di funzionamento
La tensione di alimentazione del sistema di raffreddamento
è impostato in fabbrica per 110V, 120V o 230V AC a 50 o
60Hz, in base al paese in cui viene venduto (230V in paesi
dell’Unione Europea, secondo le norme CE). La tensione
di alimentazione non può essere modificata dall’utente,
qualsiasi tentativo invaliderà la garanzia.
Grazie per aver acquistato il Kit di ventole di raffreddamento
RFK-100. Siamo orgogliosi del design e della qualità
costruttiva di tutti i nostri prodotti, e siamo certi che potrete
goderne pienamente per molti anni a venire. Siete pregati di
mettervi in contatto con il vostro rivenditore autorizzato Rotel
per eventuali domande o dubbi a cui non trovate risposta
in questo manuale. Inoltre, tutti noi della Rotel saremo lieti
di rispondere a qualsiasi vostra domanda e commento. Per
maggiori dettagli sulle condizioni di garanzia rivolgetevi
al vostro rivenditore o contattate il distributore del vostro
paese.
Informazioni di Sicurezza
1. Importanti informazioni di sicurezza! Leggere
attentamente tutte le istruzioni prima di collegare
l’apparecchio alla rete di alimentazione ed
utilizzarlo.
2. ll fulmine inserito in un triangolo vi avverte della
presenza di materiale non isolato, sotto tensione, ad
elevato voltaggio all’interno del prodotto che può costituire
pericolo di folgorazione.
ATTENZIONE RISCHIO DI SCOSSA
ELETTRICA, NON APRIRE.
3.ll punto esclamativo entro un triangolo equilatero vi
avverte della presenza di istruzioni d’uso e manutenzione
importanti nel manuale o nella documentazione che
accompagna il prodotto.
4. Conservate questo manuale per ogni riferimento futuro
alle istruzioni di sicurezza.
5. Seguire attentamente tutte le avvertenze e le informazioni
di sicurezza e le istruzioni d’uso.
6.
ATTENZIONE: Per ridurre il rischio di incendio
e di scossa elettrica non esponete l’apparecchio
all’umidità o all’acqua.
Non vi sono all’interno parti riparabili dall’utente.
Per l’assistenza fate riferimento a personale
qualificato.
7. Per prevenire scosse elettriche collegate l’unità
alla presa di alimentazione solo con il cavo
che viene fornito o con uno equivalente. Non
utilizzate prolunghe.
8. Per proteggere questo prodotto durante i temporali,
o quando l’apparecchiatura rimane inutilizzata per un
periodo piuttosto lungo, vi raccomandiamo di scollegare
il cavo di alimentazione dalla presa di alimentazione.
Questo per prevenire eventuali danni che si possono
verificare in seguito a fulmini o sbalzi di tensione sulla linea.
11
Italiano
Tutti i prodotti Rotel sono realizzati secondo le norme internazionali per
il trattamento delle sostanze pericolose ( RoHs - Restriction of Hazardous
Substances) in apparecchi elettrici ed elettronici, e per lo smaltimento di
prodotti elettrici ed elettronici (WEEE - Waste Electrical and Electronic
Equipment). Il simbolo del cestino dei rifiuti con una croce sopra,
indica la compatibilità con queste norme e che il prodotto deve essere
opportunamente riciclato o smaltito in accordo con le direttive vigenti.

Modalità Trigger In/Out 12VDC
Con l’interruttore sulla posizione 12V, ed utilizzando
l’ingresso “in”, l’RFK-100 si porterà in modalità di
funzionamento automatico ogni qualvolta sia presente un
segnale da 6V a 15V su questo ingresso, e si sia raggiunta
la temperatura impostata.
Se desiderate utilizzare uno o più RFK-100 nello stesso
ambiente, potete sincronizzarli utilizzando l’interruttore
“sync”. Per questa configurazione, dovreste collegare
l’uscita “out” di una unità (che diventerà l’unità “master”)
all’ingresso “in” della seconda unità (che diventerà l’unità
“slave”). Le due unità saranno ora sincronizzate e si
attiveranno all’unisono appena la temperatura impostata
dell’unità “master” viene raggiunta.
In questa configurazione di installazione a più unità, tutti i
sensoriinterni dell’unità “slave” sono disattivati.
Temperatura di auto-attivazione della ventola
L’interruttore vi permette di preselezionare una o due
impostazioni di temperatura per attivare l’RFK-100.
L’impostazione minima è pari a: 35°C, e quella massima
è di 40°C. Questa importante caratteristica assicura che
le ventole operino solo al di sopra delle temperature
ambientali impostate.
Se volete aspirare l’aria calda verso l’esterno, dovrete
rimuovere i due “tappi” ed inserire il tubo flessibile (fornito
in dotazione da Rotel). Fate riferimento a pagina 13 per
maggior dettagli in merito.
Pulizia del prodotto
Pulire il cabinet solo con un panno asciutto. Fate
attenzione a non fare cadere oggetti o liquidi attraverso
le aperture di ventilazione.
Caratteristiche generali
L’RFK-100 è un sistema di raffreddamento a ventole
multi-direzionale dotato di tre ventole a bassa emissione
di rumore da 120mm, la cui velocità è pilotata da un
circuito di rilevamento termico. L’RFK-100 è progettato
per essere utilizzato in tre diversi modi, il flusso dell’aria
può essere direzionato per: aspirare l’aria, per “soffiarla”
o per estrarla. La modalità di funzionamento può essere
configurata in base alle necessità del vostro sistema.
L’RFK-100 dispone di molte altre caratteristiche e funzioni
che sono descritte di seguito.
Descrizione del pannello frontale
Il pannello frontale (asportabile) per montaggio a rack
dispone di un interruttore per l’accensione/spegnimento
e per l’accensione automatica. Un LDE blu indica quando
le ventole sono in funzione.
Dietro la griglia frontale c’è un filtro rimovibile.
Attenzione: L’unico momento in cui l’interruttore
deve essere sulla posizione “on” è durante il
test iniziale quando le ventole funzioneranno
alla loro velocità massima. Una volta che l’RFK-
100 ha completato il test, vi raccomandiamo di
posizionare l’interruttore in posizione “auto”. In
questo modo ne le ventole ne il LED si attiveranno
finchè non sarà raggiunta la temperatura
ambientale impostata.
Descrizione del pannello frontale
Le seguenti indicazioni descrivono ognuno dei controlli/
collegamenti principali presenti sul pannello posteriore,
partendo dal lato sinistro verso il lato destro.
Sensore della temperatura
Questo ingresso vi permette di collegare il cavo del sensore
termico (fornito in dotazione). La testa magnetizzata del
sensore dovrebbe essere posizionata nel punto più caldo
del vostro sistema, da dove misurerà la temperatura
ambientale che gestirà l’attivazione e la velocità delle tre
ventole.
Sulla parte inferiore dello chassis è presente un altro sensore
interno che viene bypassato automaticamente se viene
utilizzato il sensore esterno. Se il sensore esterno non viene
utilizzato, il sensore interno viene automaticamente attivato
appena viene raggiunta la temperatura minima impostata.
RFK-100 Kit ventole di raffreddamento 12

13
Italiano
2
3
1
1
2
3
2
3
1
1
2
3
.
4
Configurazioni della direzione del flusso dell’aria del RFK-100
L’RFK-100 è un versatile sistema che vi permette di scegliere la direzione del flusso dell’aria in diversi modi, in base
alle vostre specifiche esigenze.
Assicuratevi di scollegare l’alimentazione prima di rimuovere il coperchio.
Scarico
frontale
Scarico
posteriore
Scarico dall’alto
(ingresso frontale)
Avvitate il coperchio plastico
sopra il coperchio delle ventole
Inserite i cilindri in gomma
nei fori posteriori per
bloccare il flusso dell’aria
Allentate le viti su entrambi i lati e portate le ventole sulla
posizione più bassa, quindi serrate nuovamente le viti
Sostituite il coperchio ed avvitate il
coperchio plastico sopra le ventole
Allentate le viti su entrambi i lati e portate le ventole sulla
posizione più alta, quindi serrate nuovamente le viti
Avvitate il coperchio plastico sopra il coperchio
delle ventole
Inserite i cilindri in gomma nei
fori posteriori per bloccare il
flusso dell’aria
Allentate le viti su entrambi i lati e portate le ventole sulla posizione
più alta, quindi serrate nuovamente le viti
Inserite i cilindri in gomma nei
fori posteriori per bloccare il
flusso dell’aria
3
4
2Rimuovete il coperchio e posizionate gli inserti
di gomma dietro il pannello frontale per
bloccare il flusso dell’aria
Inserite il tubo nel foro
sul pannello posteriore
almeno di due giri per
sicurezza. Usate due tubi
per la massima resa o
bloccate il flusso dell’aria
nel secondo foro con un
cilindro di gomma come
indicato sopra
Rimuovete il coperchio e posizionate gli
inserti di gomma dietro il pannello frontale
per bloccare il flusso dell’aria
Scarico dall’alto
(ingresso dal basso)
Allentate le viti su entrambi i lati e portate le ventole sulla
posizione più bassa, quindi serrate nuovamente le viti

10. Placera inte apparaten i närheten av vatten, till exempel
i närheten av ett badkar, en diskbänk, i en fuktig källare,
etc. Apparaten är endast avsedd för användning inomhus.
11.Placera inte apparaten på en ostabil yta, till exempel
stativ, väggfäste eller bänk. Apparaten är tung och om den
faller ner så kan det orsaka personskador och/eller skador
på apparaten.
Installationsinformation
1. Handlaren du köpte denna produkt av är expert på
installationer och kan hjälpa dig med att få installationen
både tilltalande och problemfri.
Anslutningsinformation
1. Anslut bara denna apparat till en strömkälla som stämmer
överens med märkningen på baksidan av apparaten.
Placera alltid strömkablar så att ingen kan trampa på dem
eller snubbla över dem, eller där de kan klämmas av andra
föremål. Var extra noga med kontakterna i strömkabelns
båda ändar.
2. Modifiera inte den medföljande strömkabeln. Ändra
inte jord eller polaritet. Kontakta en elektriker om kabeln
inte passar ditt vägguttag. Ta inte bort jordledaren från
kontakten. Om du använder denna produkt i ett land som
har vägguttag med bara två stift, måste du använda en
adapter.
3. Överbelasta inte vägguttag eller förgreningsdosor
eftersom det kan leda till risk för brand och elektriska
stötar.
Nätspänning
Apparaten är fabriksinställd på 100, 120 eller 230 V
växelspänning med en frekvens på antingen 50 eller 60
Hz, beroende på vilket land den sålts i (230 volt i EU, i
enlighet med CE-föreskrifterna). Nätspänningen kan inte
ändras av användaren och alla försök att göra det innebär
att garantin slutar gälla.
Tack för att du köpt fläktsystemet RFK-100. Vi är mycket
stolta över alla våra produkters utformning och kvalitet,
och vi är säkra på att de kommer att ge dig många års
glädje och problemfri användning. Om du skulle behöva
hjälp eller information så är du välkommen att kontakta
oss på någon av adresserna i slutet av denna manual. Du
kan naturligtvis också kontakta återförsäljaren där du köpte
denna apparat.
Säkerhetsinformation
1. Viktig säkerhetsinformation! Läs alla instruktioner
om användning och anslutning innan du använder
apparaten.
2. Triangeln med blixtsymbolen är en varning om att
apparaten innehåller kretsar med hög spänning som är
tillräckligt hög för att kunna orsaka kraftiga stötar.
3. Triangeln med utropstecknet är avsedd för att informera
dig om att det finns viktiga instruktioner om användning och
säkerhet i manualen som medföljer denna apparat.
4. Behåll denna bruksanvisning så att du kan studera
föreskrifterna om säkerhet och användning.
5. Följ alla varningar och säkerhetsföreskrifter i
bruksanvisningen.
6.
Varning! För att undvika risk för elektriska
stötar och brand, utsätt inte apparaten för vatten
eller fukt.
Försök aldrig att själv utföra service på apparaten.
Anlita alltid en behörig servicetekniker för all
service.
7. Varning! För att undvika risk för elektriska
stötar, använd inte den medföljande strömkabeln
med en förlängningssladd eller ett vägguttag där
inte kontakten passar helt och hållet.
8. Strömkabeln bör kopplas ur vägguttaget vid åskväder
eller om apparaten inte ska användas under en längre tid.
Detta förhindrar skada på apparaten som kan vållas av
kraftiga elöverslag.
9. Använd inte apparaten med andra tillbehör än de som
rekommenderas i denna manual.
AV
AV
IS
IS
WA
WA
RNI
RNI
NG
NG
SH
SH
OC
OC
K
K
HA
HA
ZA
ZA
RD
RD
-DO
DO
NO
NO
T
T
OP
OP
EN
EN
RI
RI
SQ
SQ
UE
UE
DE
DE
CH
CH
OC
OC
EL
EL
EC
EC
TR
TR
ON
ON
IQ
IQ
UE
UE
-N
-N
E
E
PA
PA
S
S
OU
OU
VR
VR
IR
IR
RFK-100 Fläktsystem 14
Rotels produkter är utformade för att följa de internationella direktiven RoHS
(Restriction of Hazardeous Substances) och WEEE (Waste Electrical and
Electronic Equipment) som behandlar hur uttjänta elektriska och elektroniska
produkter tas om hand. Symbolen med den överkorsade soptunnan innebär
att produkterna måste återvinnas eller tas om hand enligt dessa direktiv.

Styrsignaler
När denna omkopplare står i läget för 12 volt och “IN”-
ingången används, sätts RFK-100 i sitt automatiska läge när
en styrsignal (6–15 volt) når ingången och startar när den
valda temperaturen har nåtts.
Om du vill använda flera RFK-100 på samma ställe
kan du synkronisera dem genom att använda “SYNC”-
omkopplaren. Då använder du “OUT”-utgången på den
första enheten (som då blir “master”-enhet) och ansluter den
till “IN”-ingången på en annan enhet (som då blir “slave”-
enhet). De två enheterna blir då synkroniserade och börjar
arbeta tillsammans så fort temperaturen överstiger “master”-
enhetens valda temperatur.
Observera att inga temperatursensorer på ”slave”-enheterna
används när flera enheter synkroniseras.
Temperatur för fläktarna
Med denna omkopplare kan du välja mellan två
temperaturer som aktiverar RFK-100. Den låga inställningen
är 35 grader Celsius och den höga är 40 grader Celsius.
Denna viktiga funktion bestämmer vid vilken omgivande
temperatur som fläktarna ska börja snurra.
Om du vill att den varma luften från fläkten ska släppas ut
utomhus måste du ta bort de två pluggarna på baksidan
och ersätta dem med böjliga rör (säljs av Rotel). Läs mer om
detta på sidan 16.
Skötsel
Rengör apparaten med en torr trasa. Se till att inga
främmande föremål kommer in i apparaten genom
ventilationshålen.
Beskrivning
RFK-100 är ett fläktsystem som kan riktas åt olika håll och
som använder tre tystgående 120-millimeters fläktar, vars
hastighet styrs av en temperaturavkännande sensor. RFK-
100 är utformat för att kunna användas på flera olika sätt
när det gäller inblås/utblås och ventilation. Du kan ställa in
fläktsystemet så att det passar just din anläggning.
RFK-100 har många andra funktioner som beskrivs i de
följande avsnitten.
Frontpanelen
Frontpanelen går att montera i rack och har en omkopplare
som styr hur enheten slås på och stängs av. En blå lysdiod
lyser när fläktarna används.
Bakom gallret på fronten sitter det ett borttagbart luftfilter.
Det är viktigt att tänka på att den enda gången
som omkopplaren behöver stå i “ON”-läge
är när apparaten testas för första gången. Då
snurrar fläktarna med full hastighet. När RFK-
100 har utfört detta test rekommenderar vi att
omkopplaren sätts i “AUTO”-läget. Då snurrar
inte fläktarna och lysdioden lyser inte förrän
den omgivande temperaturen är så hög att
apparaten startar.
Baksidan
Följande avsnitt beskriver de funktioner och anslutningar
som finns på fläktsatsens baksida, från vänster till höger.
Temperatursensor
Denna ingång används för att ansluta den medföljande
sensorkabeln. Sensorns magnetiska ände placeras på ett
centralt ställe i anläggningen och mäter där temperaturen,
vilket i sin tur styr hastigheten på de tre fläktarna.
Observera att det också finns en inbyggd sensor på
fläktsatsens undersida som åsidosätts om sensorkabeln
används. Om sensorkabeln inte används aktiverar den
inbyggda sensorn fläktarna så fort den valda temperaturen
har nåtts.
15
Svenska

Hur du ställer in RFK-100 för olika luftflöden
RFK-100 är ett användbart system som gör att du själv kan bestämma hur luftflödet ska ske, beroende på hur din installation ser ut.
Var noga med att dra ur strömkabeln från apparaten innan du öppnar locket.
RFK-100 Fläktsystem 16
2
3
1
1
2
3
2
3
1
1
2
3
.
4
Främre
utblås
Bakre
utblås
Övre utblås
(Främre inblås)
Övre utblås
(Undre inblås)
Lossa på skruvarna på båda sidorna och sänk fläktenheten
till sitt nedre läge. Skruva sedan åt skruvarna igen.
Skruvafastplastskyddetsåatt
det täcker ventilationshålen
på ovansidan.
Kläm ihop skumpluggarna
och tryck in dem i båda
hålen på baksidan så att
luftflödet hindras.
Lossa på skruvarna på båda sidorna och sänk fläktenheten till
sitt nedre läge. Skruva sedan åt skruvarna igen.
Sätt tillbaka locket och
skruva fast plastskyddet
ovanpå ventilationshålen.
Lossa på skruvarna på båda sidorna och höj fläktenheten till
sitt övre läge. Skruva sedan åt skruvarna igen.
Skruva fast plastskyddet så att det täcker
ventilationshålen på undersidan.
Kläm ihop skumpluggarna
och tryck in dem i båda
hålen på baksidan så att
luftflödet hindras.
Lossa på skruvarna på båda sidorna och höj fläktenheten
till sitt övre läge. Skruva sedan åt skruvarna igen.
Skruva loss locket och placera skumblocket bakom
frontpanelen så att luftflödet hindras.
Kläm ihop skumpluggarna
och tryck in dem i båda
hålen på baksidan så att
luftflödet hindras.
3
4
2
Skruva fast luftrören
på baksidan och vrid
dem två varv så att de
fastnar. Använd två rör
för maximal ventilation
eller täpp till luftflödet
i det ena hålet med
en skumplugg enligt
instruktionerna ovan.
Skruva loss locket och placera
skumblocket bakom frontpanelen
så att luftflödet hindras.

9. No utilice conexiones que no se recomienden en este
manual ya que podrían causar riesgos innecesarios.
10. No utilice este aparato cerca del agua, como por ejemplo
cerca de una bañera, un lavabo, un fregadero, un depósito de
agua, una piscina, etc. Este producto ha sido diseñado para
ser utilizado exclusivamente en interiores.
11. No coloque el aparato en una carretilla, trípode, soporte
o mesa inestable. El aparato pesa bastante y si cayera podría
provocar serios daños a cualquier persona y/o a sí mismo.
Precauciones de Instalación
1. El detallista donde ha adquirido el aparato es un experto
en los procedimientos relacionados con las instalaciones
personalizadas, por lo que podrá proporcionarle
valiosísimos consejos para ayudarle a efectuar una
instalación agradable en términos estéticos e irreprochable
desde el punto de vista técnico.
Precauciones de Conexión
1. Conecte este aparato únicamente a una fuente de
alimentación alterna del tipo y tensión especificados en
su panel posterior. Coloque el cable de alimentación de
tal modo que no pueda ser aplastado, perforado, doblado
en ángulos críticos, expuesto al calor o dañado de algún
modo. Preste particular atención al punto de unión entre el
cable y la toma de corriente y también a la ubicación de
esta última en el panel posterior del aparato.
2. No inhabilite las funciones de protección inherentes a toda
clavija polarizada. Los adaptadores no polarizados anularán
la seguridad proporcionada por la clavija polarizada. En caso
de que la clavija no pueda insertarse debidamente, llame a
un electricista para que sustituya su toma de corriente eléctrica
obsoleta por una nueva. No anule las funciones de protección
ofrecidas por una clavija con conexión a masa. Si usted utiliza
este aparato en un país cuyas tomas de corriente domésticas
sólo tienen dos ranuras, deberá utilizar un adaptador de
tres patillas para realizar la conexión a tierra o masa, que
corresponderá a la patilla “E” (de “earth” o “tierra”) del cable
de alimentación de dicho producto.
3. No sobrecargue tomas de alimentación, cables de
extensión o enchufes mútilples ya que ello podría incrementar el
riesgo de que se produzca un incendio o una carga eléctrica.
Tensión de Funcionamiento
El Sistema de Ventilación está ajustado en fábrica para que
funcione con tensiones eléctricas alternas de 110 V, 120
V o 230 V a 50 ó 60 Hz en función del país para el que
haya sido fabricado (230 V para los países de la Unión
Europea con el fin de satisfacer la normativa CE). La tensión
de funcionamiento no puede ser modificada por el usuario
y cualquier intento al respecto invalidará la garantía.
Le estamos muy agradecidos por haber tomado la decisión
de adquirir el Kit de Ventilación RKF-100. Nos esforzamos
enormemente en el diseño y la calidad constructiva de
nuestros productos y estamos seguros de que los mismos le
proporcionarán muchos años de satisfacción sin fallos. En
el caso de que tuviera que recurrir a nuestros servicios, le
rogamos que se tome la libertad de contactar con nosotros
en la dirección que figura al final del presente folleto; o, por
supuesto, siempre tiene la opción de recurrir al detallista
donde adquirió el producto. Al final del presente folleto
podrá encontrar todos los detalles relacionados con la
cobertura de la garantía ofrecida por Rotel.
Instrucciones de Seguridad
1. ¡Instrucciones de Seguridad Importantes! Antes
de poner en marcha este producto, le rogamos
que lea atentamente todas las instrucciones de
seguridad y funcionamiento que se figuran en el
presente manual.
2. El relámpago dentro de un triángulo equilátero sirve
para alertar al usuario sobre la presencia de tensiones
peligrosas no aisladas en el interior del aparato susceptibles
de constituir un riesgo de electrocución.
3. El signo de admiración dentro de un triángulo equilátero
para alertar al usuario sobre la presencia de instrucciones
importantes relacionadas con el funcionamiento y el
mantenimiento (servicio) tanto en este manual como en la
literatura que acompaña al producto.
4. Por favor guarde este manual en un lugar seguro para el
caso de que pueda necesitarlo en el futuro para consultar temas
relacionados con la seguridad y el funcionamiento del aparato.
5. Respete todas las advertencias y siga todas las
instrucciones de funcionamiento
6. Advertencia: Para reducir el riesgo de incendio
o descarga eléctrica, no exponga este aparato a
be la lluvia ni a la humedad.
En el interior del aparato no hay componentes
que puedan ser manipulados por el usuario.
Confíe cualquier operación de mantenimiento a
personal cualificado.
7. Precaución: Para evitar que se produzca
una descarga eléctrica, no utilice esta clavija
(polarizada) con un cable de extensión, receptáculo
u otra toma a menos que las patillas de aquélla
puedan insertarse por completo y evitar así que
alguna(s) de ella(s) quede(n) al descubierto.
8. Para incrementar la protección de este producto durante
una tormenta con aparato eléctrico o cuando el mismo no
vaya a ser utilizado durante largos períodos de tiempo,
le recomendamos que lo desconecte de la red eléctrica.
De este modo evitará que se produzcan daños debidos a
relámpagos o picos en la red eléctrica.
17
Español
Los productos Rotel están diseñados para satisfacer la normativa internacional
en materia de Restricción del Uso de Sustancias Peligrosas (RoHS) en equipos
eléctricos y electrónicos y eliminación de Desechos Procedentes de Equipos
Eléctricos y Electrónicos (WEEE). El símbolo del carro de la basura tachado
significa la plena satisfacción de la citada normativa y que los productos que la
incluyen deben ser reciclados o reprocesados en concordancia con las misma.

trenzado. Si, por el contrario, no se utiliza el cable de
detección trenzado, entonces el sensor interno se activará
automáticamente una vez se alcance la temperatura
mínima seleccionada.
Modo Trigger In/Out 12VDC
En el caso de que usted quisiera utilizar uno o más RKF-
100 en una misma ubicación, puede sincronizarlos a todos
ellos con ayuda del conmutador “sync”. En el caso de que
se produzca esta situación, usted debería utilizar la toma
“out” de uno de los aparatos (que como consecuencia de
ello se convertirá en el “master”) y conectarla a la toma “in”
del siguiente (que a partir de ese momento se convierte en
“esclavo”). Ahora los dos aparatos estarán sincronizados
y empezarán a funcionar al unísono cuando se alcance la
temperatura prefijada en el “master”.
Observe que en este tipo de instalación múltiple todos los
sensores de temperatura internos de los aparatos “esclavos”
son desactivados.
Temperatura de Arranque
Automático del Ventilador
Este conmutador le permite a usted preseleccionar uno
cualquiera de dos ajustes de temperatura para activar el
RKF-100. El ajuste bajo corresponde a 35ºC mientras que
el ajuste alto corresponde a 40ºC. Esta importante función
asegura que los ventiladores funcionen únicamente cuando
la temperatura ambiente sea superior a la prefijada.
Si desea expulsar el aire caliente hacia el exterior,
necesitará retirar los dos “tapones” y colocar un tubo
flexible (suministrado por Rotel). Para una completa
descripción de esta prestación le rogamos que se dirija a
la página 19.
Cuidado del Producto
Limpie el producto quitando el polvo acumulado en el
mismo con una gamuza seca. No permita que penetren
y/o caigan objetos de ningún tipo en el interior del aparato
a través de las aperturas del recinto.
Descripción General
El RFK-100 es un sistema de refrigeración multidireccional
que utiliza tres silenciosos ventiladores de 120 mm (4’75”)
cuyas velocidades de rotación son gobernadas por una
circuitería de detección térmica. El RFK-100 está diseñado
para ser utilizado en tres formatos diferentes: evacuación
delantera/evacuación superior-inferior/evacuación trasera.
El modo de funcionamiento requerido puede configurarse
localmente en función de las necesidades de refrigeración
de cada equipo.
Descripción del Panel Frontal
El panel frontal (extraíble) para montaje en rack alberga
un conmutador que permite controlar las funciones de
activación/desactivación y de funcionamiento automático.
Un indicador luminoso de color azul indica si los
ventiladores del aparato están funcionando realmente.
Detrás de la rejilla frontal hay un tapón de espuma extraíble
que hace de filtro de aire.
Es importante tener en cuenta que el único momento en
que el conmutador necesita estar en la posición “on”
es durante una hipotética prueba de funcionamiento
inicial en la que los ventiladores trabajen a su velocidad
máxima. Una vez que el RKF-100 haya completado esta
prueba, se recomienda situar el mencionado conmutador
en su posición “auto”. En este modo no funcionarán ni los
ventiladores ni el indicador luminoso hasta que se alcance
la temperatura ambiente seleccionada.
Descripción del Panel Posterior
La descripción que sigue identifica a cada uno de los
controles/conexiones principales y se refiere al panel
posterior en el sentido izquierda/derecha.
Sensor de Temperatura
Esta entrada le permite conectar el cable de detección
trenzado (sensor) suministrado de origen. El “cabezal”
magnetizado debería ser colocado en el punto crítico
(“hot spot”) de su instalación, desde donde medirá la
temperatura ambiente que a su vez gobernará la velocidad
de los tres ventiladores.
Tenga en cuenta que también hay un dispositivo de
detección interno situado en la cara inferior del chasis que
se omite por completo si se utiliza el cable de detección
RFK-100 Kit de Ventilación 18

Cómo Configurar el RKF-100 para Flujos de Aire con Direcciones Diferentes
El RKF-100 es un versátil sistema que le permite configurar la dirección del flujo de aire de muchas maneras diferentes en función de
las necesidades específicas de su instalación.
Antes de abrir la cubierta superior, asegúrese de haber desconectado el aparato de la red eléctrica.
2
3
1
1
2
3
2
3
1
1
2
3
.
4
Evacuación
Frontal
Evacuación
Posterior
Evacuación Superior
(Entrada de Aire por la Parte
Frontal)
FIJE LA TAPA DE PLASTICO EN LOS
ORIFICIOS DISPUESTOS PARA ELLO
EN LA PARTE SUPERIOR DEL RKF-100.
ESTRUJE LOS CILINDROS DE ESPUMA
E INTRODUZCALOS EN LOS DOS
ORIFICIOS POSTERIORES PARA
BLOQUEAR EL AIRE.
AFLOJE LOS TORNILLOS SITUADOS EN LOS PANELES LATERALES, DESPLACE EL CONJUNTO INTERNO DEL
VENTILADOR HACIA ABAJO HASTA LLEGAR A LA POSICIÓN INFERIOR Y VUELVA A FIJAR LOS TORNILLOS
VUELVA A COLOCAR LA CUBIERTA
SUPERIOR Y LA CUBIERTA DE PLASTICO EN
LOS ORIFICIOS DISPUESTOS PARA ELLO.
AFLOJE LOS TORNILLOS SITUADOS EN LOS PANELES LATERALES, DESPLACE EL CONJUNTO
INTERNO DEL VENTILADOR HACIA ARRIBA HASTA LLEGAR A LA POSICIÓN SUPERIOR Y
VUELVA A FIJAR LOS TORNILLOS
FIJE LA TAPA DE PLASTICO EN LOS ORIFICIOS DISPUESTOS
PARA ELLO EN LA PARTE INFERIOR DEL RKF-100.
ESTRUJE LOS CILINDROS DE ESPUMA E
INTRODUZCALOS EN LOS DOS ORIFICIOS
POSTERIORES PARA BLOQUEAR EL AIRE.
AFLOJE LOS TORNILLOS SITUADOS EN LOS PANELES LATERALES, DESPLACE EL CONJUNTO INTERNO DEL
VENTILADOR HACIA ARRIBA HASTA LLEGAR A LA POSICIÓN SUPERIOR Y VUELVA A FIJAR LOS TORNILLOS.
ESTRUJE LOS CILINDROS DE ESPUMA E
INTRODUZCALOS EN LOS DOS ORIFICIOS
POSTERIORES PARA BLOQUEAR EL AIRE.
3
4
COLOQUE, ENROSCÁNDOLO UN PAR
DE VECES PARA ASEGURARLO, UN
TUBO PARA LA EVACUACIÓN DE AIRE
ENELORIFICIO DEL PANEL POSTERIOR.
UTILICE DOS TUBOS PARA CONSEGUIR
LA MÁXIMA VENTILACIÓN POSIBLE O
BLOQUEE EL AIRE EN EL SEGUNDO DE
ELLOS COLOCANDO UN CILINDRO DE
ESPUMA TAL Y COMO SE MUESTRA EN
LA FIGURA ADJUNTA.
19
Español
AFLOJE LOS TORNILLOS SITUADOS EN LOS PANELES LATERALES, DESPLACE
EL CONJUNTO INTERNO DEL VENTILADOR HACIA ABAJO HASTA LLEGAR
A LA POSICIÓN INFERIOR Y VUELVA A FIJAR LOS TORNILLOS.
RETIRE LA CUBIERTA SUPERIOR Y COLOQUE UN BLOQUE DE
ESPUMA DETRÁS DEL PANEL FRONTAL PARA BLOQUEAR EL
FLUJO DE AIRE.
RETIRE LA CUBIERTA SUPERIOR Y COLOQUE UN BLOQUE DE ESPUMA
DETRÁS DEL PANEL FRONTAL PARA BLOQUEAR EL FLUJO DE AIRE.
2
Evacuación Superior
(Entrada de Aire por la
Parte Inferior)
2
BLOQUEE EL AIRE EN SEGUNDO
ELLOS

10. Setzen Sie das Gerät nicht in der Nähe von Wasser
ein (z.B. nicht in der Nähe einer Badewanne, eines
Waschbeckens, eines Swimmingpools usw.). Dieses Produkt
ist nur im Haus einzusetzen.
11. Stellen Sie das Gerät waagerecht auf eine feste, ebene
Unterlage. Es sollte weder auf beweglichen Unterlagen noch
Wagen oder fahrbaren Untergestellen transportiert werden.
Aufgrund seines Gewichts kann es beim Herunterfallen eine
Person verletzen und/oder Schäden an einem anderen
Gerät verursachen.
Hinweise zur Installation
1. Der Händler, bei dem Sie das Gerät erworben
haben, ist ein Fachmann für Custom Installation und kann
Ihnen nützliche Tipps geben, wie man das Gerät optisch
ansprechend und störungsdrei installiert.
Hinweise für das Anschließen
1. Bevor Sie das Gerät in Betrieb nehmen, prüfen Sie,
ob die Betriebsspannung mit der örtlichen Netzspannung
übereinstimmt. Die Betriebsspannung ist am Gerät
angegeben. Netzkabel sind so zu verlegen, dass sie nicht
beschädigt werden können (z.B. durch Trittbelastung,
Möbelstücke oder Erwärmung). Besondere Vorsicht ist
dabei an den Steckern, Verteilern und den Anschlussstellen
des Gerätes geboten.
2. Versuchen Sie nicht, die Design-Features des Steckers
zu umgehen. Sollte der Stecker nicht passen, fragen Sie
Ihren autorisierten Fachhändler.
3. ÜberlastenSiedieWandsteckdosenoderSteckdosenleisten
nicht, da dies zu einem Brand oder einem elektrischen Schlag
führen kann.
Betriebsspannung
Der RFK-100 wird ab Werk – abhängig vom Land, in dem
er verkauft wird – auf eine Netzspannung von 110 V, 120
V bzw. 230 V bei 50 oder 60 Hz eingestellt. (Entsprechend
den CE-Richtlinien 230 V nur in den europäischen Ländern.)
Die Spannungseinstellung kann vom Anwender nicht
verändert werden. Durch den Versuch, dies zu tun, verlieren
Sie Ihren Garantieanspruch.
Pflege
Reinigen Sie das Gerät mit einem trockenen Tuch. Stellen
Sie sicher, dass keine Fremdkörper in das Gerät gelangen.
Vielen Dank, dass Sie sich für den Kauf des Rotel-Modells
RFK-100 entschieden haben. Wir sind stolz darauf, Ihnen
als Käufer ein zuverlässiges Gerät anbieten zu können, an
dem Sie viele Jahre Freude haben werden. Sollten wider
Erwarten Probleme auftreten, so wenden Sie sich bitte an
Ihren autorisierten Fachhändler, der Ihnen jederzeit gerne
weiterhilft.
Sicherheitshinweise
1. Wichtige Sicherheitshinweise! Bitte lesen Sie sich
alleSicherheitshinweiseundBedienungsvorschriften
in dieser Anleitung durch, bevor Sie das Gerät in
Betrieb nehmen.
2. Das Blitzsymbol mit Pfeil in einem gleichseitigen Dreieck
macht den Benutzer auf das Vorhandensein gefährlicher
Spannung im Gehäuse aufmerksam. Diese ist so groß,
dass sie für eine Gefährdung von Personen durch einen
elektrischen Schlag ausreicht.
3. Das Ausrufungszeichen in einem gleichseitigen Dreieck
weist den Leser auf wichtige Betriebs- und Wartungs-
(Service-)hinweise in der dem Gerät beiliegenden Literatur
hin.
4. Bewahren Sie die Bedienungsanleitung so auf, dass sie
jederzeit zugänglich ist.
5. Befolgen Sie alle Warn- und Sicherheitshinweise in der
Bedienungsanleitung und auf dem Gerät.
6. Warnung: Um die Gefahr von Feuer oder eines
elektrischen Schlags auszuschließen, dürfen
weder Regen noch Feuchtigkeit in das Gerät
gelangen.
Im Innern befinden sich keine vom Bediener zu
wartenden Teile. Das Gerät ist ausschließlich von
einem qualifizierten Fachmann zu reparieren.
7. Vorsicht: Verwenden Sie, um einen elektrischen
Schlag zu vermeiden, beim Anschließen keine
Verlängerungskabel.
8. Nehmen Sie das Gerät für längere Zeit nicht in Betrieb
(z.B. während des Urlaubs), ziehen Sie den Netzstecker
aus der Steckdose, um Schäden durch Überspannung oder
durch einen Blitzschlag vorzubeugen.
9. Verwenden Sie nur Zubehör, das in dieser Bedienungsanleitung
ausdrücklich empfohlen wird.
AV
AV
IS
IS
WA
WA
RNI
RNI
NG
NG
SH
SH
OC
OC
K
K
HA
HA
ZA
ZA
RD
RD
-DO
DO
NO
NO
T
T
OP
OP
EN
EN
RI
RI
SQ
SQ
UE
UE
DE
DE
CH
CH
OC
OC
EL
EL
EC
EC
TR
TR
ON
ON
IQ
IQ
UE
UE
-N
-N
E
E
PA
PA
S
S
OU
OU
VR
VR
IR
IR
RFK-100 Lüfter-Kit 20
Rotel-Produkte entsprechen den internationalen Richtlinien über die Beschränkung
der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten
(Restriction of Hazardous Substances (kurz RoHS genannt)) und über Elektro- und
Elektronik-Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die
durchgestrichene Mülltonne steht für deren Einhaltung und besagt, dass die Produkte
ordnungsgemäß recycelt oder diesen Richtlinien entsprechend entsorgt werden müssen.
