Rotel Ra-04 User manual

Owner’s Manual

Manuel de l’utilisateur

Bedienungsanleitung

Manuale di Istruzioni

Manual de Instrucciones

Gebruiksaanwijzing

Instruktionsbok

ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ

RA-04

Stereo Integrated Ampliﬁer

Ampliﬁcateur Intégré Stéréophonique

Stereo-Vollverstärker

Ampliﬁcatore Integrato Estereofonico

Ampliﬁcatore Integrato Stereo

Geïntegreerde Stereo Versterker

Integrerad Stereoförstärkare

Стерео интегрированный усилитель

RA-04 Stereo Integrated Amplifier

Important Safety Instructions

WARNING: There are no user serviceable parts inside.

Refer all servicing to qualified service personnel.

WARNING: To reduce the risk of fire or electric shock, be

sure that the apparatus shall not be exposed to dripping

or splashing and that no objects filled with liquids, such

as vases, shall be placed on the apparatus.

Do not allow foreign objects to get into the enclosure. If

the unit is exposed to moisture, or a foreign object gets

into the enclosure, immediately disconnect the power

cord from the wall. Take the unit to a qualified service

person for inspection and necessary repairs.

Read all the instructions before connecting or operating the component.

Keep this manual so you can refer to these safety instructions.

Heed all warnings and safety information in these instructions and on

the product itself. Follow all operating instructions.

Clean the enclosure only with a dry cloth or a vacuum cleaner.

You must allow 10 cm or 4 inches of unobstructed clear-

ance around the unit. Do not place the unit on a bed, sofa, rug,

or similar surface that could block the ventilation slots. If the component

is placed in a bookcase or cabinet, there must be ventilation of the

cabinet to allow proper cooling.

Keep the component away from radiators, heat registers, stoves, or

any other appliance that produces heat.

The unit must be connected to a power supply only of the type and

voltage specified on the rear panel of the unit.

Connect the component to the power outlet only with the supplied power

supply cable or an exact equivalent. Do not modify the supplied cable

in any way. Do not attempt to defeat grounding and/or polarization

provisions. Do not use extension cords.

Do not route the power cord where it will be crushed, pinched, bent

at severe angles, exposed to heat, or damaged in any way. Pay par-

ticular attention to the power cord at the plug and where it exits the

back of the unit.

Main plug is used as the mains disconnect device and shall remain

ready accessible.

The power cord should be unplugged from the wall outlet if the unit is

to be left unused for a long period of time.

Immediately stop using the component and have it inspected and/or

serviced by a qualified service agency if:

• The power supply cord or plug has been damaged.

• Objects have fallen or liquid has been spilled into the unit.

• The unit has been exposed to rain.

• The unit shows signs of improper operation

• The unit has been dropped or damaged in any way

Please use Class 2 Wiring when connecting the speaker terminals of

the unit to ensure proper insulation and minimize the risk of electrical

shock.

Place the unit on a fixed, level surface strong enough to support its

weight. Do not place it on a moveable cart that could tip over.

This symbol means that this unit is double

insulated. An earth connection is not

required.

Rotel products are designed to comply with international

directives on the Restriction of Hazardous Substances (RoHS)

in electrical and electronic equipment and the disposal of

Waste Electrical and Electronic Equipment (WEEE). The

crossed wheelie bin symbol indicates compliance and that

the products must be appropriately recycled or processed

in accordance with these directives.

3English

we r ty u io

132456789 0 - = q

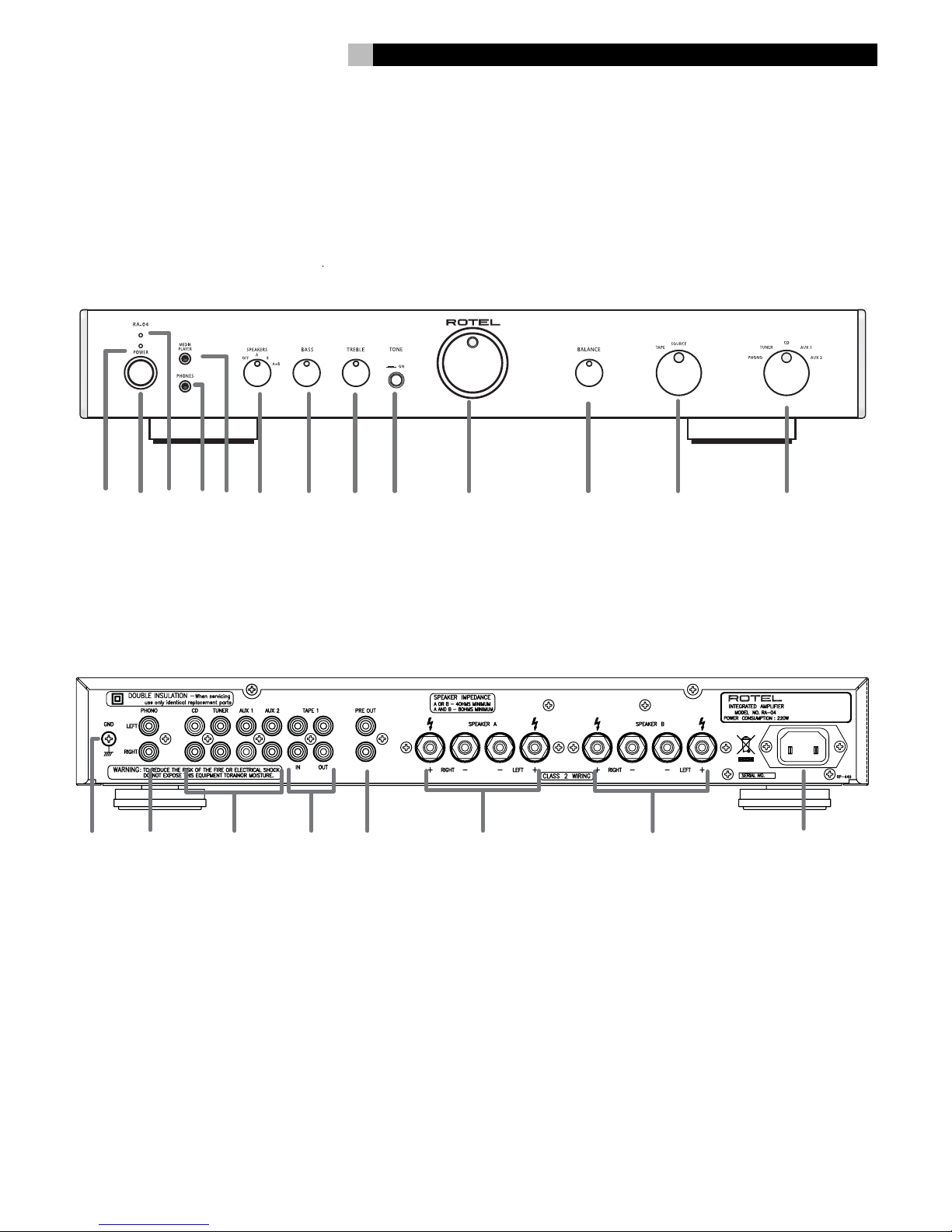

Figure 1: Controls and Connections

Commandes et branchements

Bedienelemente und Anschlüsse

Pannello frontale e posteriore

Controles y Conexiones

De bedieningsorganen en de aansluitingen

Funktioner och anslutningar

Органы управления иразъемы

Figure 2: Signal Input and Speaker Output Connections

Signaux d’entrée et branchements enceintes acoustiques

Signaleingang und Anschluss eines Lautsprecherpaares

Schema dei collegamenti

Conexiones para Entrada de Señal y Salida a las Cajas Acústicas

Het aansluiten van de lijnbronnen, een opname/weergaveapparaat en de luidsprekers

Anslutningar för ingångssignalerna och högtalarutgångarna

Подсоединение источников сигнала иакустических систем

RA-04 Stereo Integrated Amplifier

SPEAKERS

R LGND

RECORDER

CD PLAYER

PH0NO

R L

OUTPUT

R L

OUTPUT

R L

INPUT

About Rotel

A family whose passionate interest in music led

them to manufacture high ﬁdelity components

of uncompromising quality founded Rotel over

40 years ago. Through the years that passion

has remained undiminished and the family goal

of providing exceptional value for audiophiles

and music lovers regardless of their budget, is

shared by all Rotel employees.

The engineers work as a close team, listening

to, and ﬁne tuning each new product until it

reaches their exacting musical standards. They

are free to choose components from around

the world in order to make that product the

best they can. You are likely to ﬁnd capacitors

from the United Kingdom and Germany, semi

conductors from Japan or the United States,

while toroidal power transformers are manu-

factured in Rotel’s own factory.

Rotel’s reputation for excellence has been

earned through hundreds of good reviews and

awards from the most respected reviewers in

the industry, who listen to music every day.

Their comments keep the company true to its

goal - the pursuit of equipment that is musical,

reliable and affordable.

All of us at Rotel, thank you for buying this

product and hope it will bring you many hours

of enjoyment.

Getting Started

Thank you for purchasing the Rotel RA-04

Stereo Integrated Ampliﬁer. When used in a

high-quality music audio system, it will provide

years of musical enjoyment.

The RA-04 is a full featured, high performance

component. All aspects of the design have been

optimized to retain the full dynamic range and

subtle nuances of your music. The RA-04 has

a highly regulated power supply incorporat-

ing a Rotel custom-designed toroidal power

transformer. This low impedance power supply

has ample power reserves, which enables the

RA-04 to easily reproduce the most demand-

ing audio signals. This type of design is more

expensive to manufacture, but it is better for

the music.

The printed circuit boards (PCB) are designed

with Symmetrical Circuit Traces. This insures that

the precise timing of the music is maintained

and faithfully recreated. The RA-04 circuitry

uses metal ﬁlm resistors and polystyrene or

polypropylene capacitors in important signal

paths. All aspects of this design have been

examined to ensure the most faithful music

reproduction.

The main functions of the RA-04 are easy to

install and use. If you have experience with

other stereo systems, you shouldn’t ﬁnd any-

thing perplexing. Simply plug in the associated

components and enjoy.

English

Contents

Figure 1: Pannello frontale e posteriore 3

Figure 2: Schema dei collegament 4

Important Safety Instructions ..................2

About Rotel ............................................ 5

Getting Started.......................................5

A Few Precautions 6

Placement 6

Cables 6

AC Power and Control ............................6

AC Power Input o6

Power Switch 2and

Power Indicator 1 6

Input Signal Connections.......................... 6

Phono Input eand Ground Connection w6

Line Level Inputs r 6

Recorder Connections t........................ 7

Preamp Outputs y................................7

Speaker Outputs ui

Speaker Selector Switch 6.....................7

Speaker Selection 7

Speaker Wire Selection 7

Polarity and Phasing 7

Speaker Connection 7

Phones Output 4..................................7

Media Player 5....................................7

Audio Controls ........................................8

Volume Control 08

Balance Control -8

Tone On/Off Switch 98

Bass and Treble Controls 78 8

Function Control q8

Monitor Control =8

Protection Indicator 3 8

Troubleshooting.......................................8

Power Indicator Is Not Lit 8

Fuse Replacement 8

No Sound 8

Speciﬁcations .........................................9

A Few Precautions

WARNING: To avoid potential damage to

your system, turn off ALL the components in

the system when connecting or disconnect-

ing the loudspeakers or any associated com-

ponents. Do not turn the system components

back on until you are sure all the connec-

tions are correct and secure. Pay particular

attention to the speaker wires. There must

be no loose strands that could contact the

other speaker wires, or the chassis of the

amplifier.

Please read this manual carefully. It provides

information on how to incorporate the RA-04

into your system as well as information that

will help you get optimum sound performance.

Please contact your authorized Rotel dealer

for answers to any questions you might have.

In addition, all of us at Rotel welcome your

questions and comments.

Save the RA-04 shipping carton and all en-

closed packing material for future use. Shipping

or moving the RA-04 in anything other than

the original packing material may result in

severe damage to your ampliﬁer.

Fill out and send in the owner’s registration

card packed with the RA-04. Also be sure

to keep the original sales receipt. It is your

best record of the date of purchase, which

you will need in the event warranty service is

ever required.

Placement

Like all audio components that handle low-

level signals, the RA-04 can be affected by

its environment. Avoid placing the RA-04 on

top of other components. Also avoid routing

audio signal cables near power cords. This

will minimize the chance it will pick up hum

or interference.

The RA-04 generates heat as part of its normal

operation. The heat sinks and ventilation open-

ings in the ampliﬁer are designed to dissipate

this heat. The ventilation slots in the top cover

must be open. There should be 10 cm (4 inches)

of clearance around the chassis, and reason-

able airﬂow through the installation location,

to prevent the ampliﬁer from overheating.

Remember the weight of the ampliﬁer when

you select an installation location. Make sure

that the shelf or cabinet can support it. We

recommend installing the RA-04 in furniture

designed to house audio components. Such

furniture is designed to reduce or suppress

vibration which can adversely affect sound

quality. Ask your authorized Rotel dealer for

advice about component furniture and proper

installation of audio components.

Cables

Be sure to keep the power cords, digital signal

cables and regular audio signal cables in

your installation away from each other. This

will minimize the chance of the regular audio

signal cables picking up noise or interference

from the power cords or digital cables. Using

only high quality, shielded cables will also help

to prevent noise or interference from degrad-

ing the sound quality of your system. If you

have any questions see your authorized Rotel

dealer for advice about the best cable to use

with your system.

AC Power and Control

AC Power Input o

The RA-04 does not draw high levels of current

from the power outlet. However, whenever pos-

sible, it should be plugged directly into a 2-pin

polarized wall outlet. Do not use an extension

cord. A heavy duty multi-tap power outlet strip

may be used if it (and the wall outlet) can handle

the current demanded by the RA-04 and all

the other components connected to it.

Your RA-04 is conﬁgured at the factory for the

proper AC line voltage in the country where

you purchased it (either 120 volts AC or 230

volts AC with a line frequency of either 50 Hz

or 60 Hz). The AC line conﬁguration is noted

on a decal on the back panel.

NOTE: Should you move your RA-04

amplifier to another country, it is possible

to reconfigure it for use on a different line

voltage. Do not attempt to perform this

conversion yourself. Opening the enclosure

of the RA-04 exposes you to dangerous

voltages. Consult a qualified service person

or the Rotel factory service department for

information.

If you are going to be away from home for an

extended period of time such as a month-long

vacation, it is a sensible precaution to unplug

your ampliﬁer (as well as other audio and video

components) while you are away.

Power Switch 2

and Power Indicator 1

Press the front panel Power Switch button, to

turn the RA-04 on. The Power Indicator light is

illuminated when the RA-04 is on. Press Power

Switch button again to turn the RA-04 off.

Input Signal Connections

[See Figure 2.]

NOTE: To prevent loud noises that neither

you nor your speakers will appreciate, make

sure the system is turned off when you make

any signal connections.

Phono Input eand

Ground Connection w

Plug the cable from the turntable into the ap-

propriate left and right phono inputs. If the

turntable has a “ground” wire connect it to the

screw terminal to the left of the Phono inputs.

It will help prevent hum and noise.

Line Level Inputs r

The CD, Tuner, and Aux inputs of the RA-04

are “line level” inputs. These are for connect-

ing components such as CD players, Hi Fi or

NICAM Stereo video cassette recorders, tuners,

Laser Disc players or the analog output from

a CD ROM drive.

The Left and Right channels are labeled and

should be connected to the corresponding

channels of the source component. The Left

connectors are white, the Right connectors

are red. Use high quality RCA cables for

connecting input source components to the

RA-04. Ask your authorized Rotel dealer for

advice about cables.

RA-04 Stereo Integrated Amplifier

Recorder Connections t

[See Figure 2.]

The Tape inputs and outputs can be connected

to any record/playback device that accepts

standard line level analog input and output

signals. Typically that will be a conventional

tape recorder.

When connecting a recorder to the RA-04

remember that the outputs of the recorder must

be connected to the tape inputs of the RA-04.

Similarly the tape outputs of the RA-04 must

be connected to the inputs of the recorder. As

with other sources be sure to connect the Left

and Right channels of each device to the proper

channels on the associated components. Use

high quality connecting cables to prevent loss

of sound quality.

NOTE: The Tape Outputs are not affected

by the Volume, Balance or Tone controls.

They receive a fixed level signal.

Preamp Outputs y

The RA-04 has a set of preamp outputs.

The signal from the source selected with the

Function Selector is always available from

these outputs. Typically these outputs are

used to provide a signal to another integrated

ampliﬁer or power ampliﬁer, which is used to

drive remote speakers

NOTE: Changes to the settings of the Vol-

ume, Balance or Tone controls affect the

signal from the Preamp Outputs.

Speaker Outputs ui

Speaker Selector Switch 6

[See Figure 2.]

The RA-04 has two sets of speaker outputs,

labeled “A” uand “B” i. The speaker

outputs are controlled by the switch 6on

the front panel.

Speaker Selection

If only one set of speakers will be used at any

given time, the speakers may have an imped-

ance as low as 4 ohms. If there are times when

both the A and B speakers will be used, all

the speakers should have an impedance of 8

ohms or more. Speaker impedance ratings

are less than precise. In practice, very few

loudspeakers will present any problems for

the RA-04. See your authorized Rotel dealer

if you have any questions.

Speaker Wire Selection

Use insulated two-conductor stranded wire to

connect the RA-04 to the speakers. The size

and quality of the wire can have an audible

effect on the performance of the system. Stan-

dard speaker wire will work, but can result in

lower output or diminished bass response,

particularly over longer distances. In general,

heavier wire will improve the sound. For best

performance, you may want to consider special

high-quality speaker cables. Your authorized

Rotel dealer can help in the selection of cables

for your system.

Polarity and Phasing

The polarity – the positive/negative orientation

of the connections – for every speaker and

ampliﬁer connection must be consistent so all

the speakers will be in phase. If the polarity

of one connection is reversed, bass output will

be very weak and stereo imaging degraded.

All wire is marked so you can identify the

two conductors. There may be ribs or a stripe

on the insulation of one conductor. The wire

may have clear insulation with different color

conductors (copper and silver). There may be

polarity indications printed on the insulation.

Identify the positive and negative conductors

and be consistent with every speaker and

ampliﬁer connection.

Speaker Connection

Turn off all the components in the system before

connecting the speakers. The RA-04 has color-

coded binding post type speaker connectors on

the back panel (except in European Community

countries where their use is not permitted). These

connectors accept bare wire, connector lugs,

or dual banana type connectors.

Route the wire from the RA-04 to the speakers.

Give yourself enough slack so you can move

the components to allow access to the speaker

connectors. If you are using dual banana plugs,

connect them to the wires and then plug into the

backs of the binding posts. The thumbscrews

of the binding posts should be screwed in all

the way (clockwise).

If you are using terminal lugs, connect them

to the wires. If you are attaching bare wires

directly to the binding posts, separate the wire

conductors and strip the insulation from the end

of each conductor. Be careful not to cut into the

wire strands. Unscrew (turn counterclockwise)

the binding post thumbscrews. Place the connec-

tor lug or wire around the binding post shaft.

Turn the thumbscrews clockwise to clamp the

connector lug or wire ﬁrmly in place.

NOTE: Be sure there are no loose wire

strands that could touch adjacent wires or

connectors.

Phones Output 4

The Phones output allows you to connect

headphones for private listening. This output

accommodates standard stereo phone (1/8”)

plugs. Plugging in a set of headphones does

not cut off the signal to the outputs. Use the

Speaker Selector to turn off the speakers. The

settings of the Function Selector and the Tape

Monitor Control determines which source is

heard. To listen to or monitor the component

connected to the Tape input set the Monitor

Control to the Tape position. For all other inputs

leave the Monitor Control in the Source position

and select the source you want to listen to with

the front panel Function Selector .

Media Player 5

A 3.5mm (1/8”) stereo input socket for a

“Media Player” is provided on the front of the

ampliﬁer and is selected by setting the function

control to (AUX2). Any portable stereo cassette,

compact disc player or hard disc playback

device can be connected via this input. If

the device you are connecting has its output

via the headphone socket then note that you

must adjust the volume control on the player

for sound to be heard. Should the sound be

loud and distorted turn down the volume on

the player and if it is only just audible through

the speakers even when the ampliﬁer volume

control is turned up fairly high then adjust the

volume control on the player.

NOTE: When the 3.5mm (mimi jack) is inserted

into the Media Player socket the rear input called

AUX2 is disconnected. Removing the 3.5mm plug

from the Media player socket will allow the rear

AUX2 input to function.

English

Audio Controls

Volume Control 0

Turn the controls clockwise to increase the

volume, or counterclockwise to decrease the

volume.

Balance Control -

The Balance Control adjusts the left-to-right

balance of the sound output. Normally the

control should be left in the center position.

In some situations, typically when the main

listening position is not ideally centered be-

tween the speakers, it may be necessary to

adjust the control to achieve proper left-to-right

balance. Turning the control counter-clockwise

shifts the sound balance to the left. Turning

the control clockwise shifts the sound balance

to the right.

Tone On/Off Switch 9

When the Tone Switch is in the Off position the

Bass and Treble Control (Tone Control) circuits

are bypassed to ensure the purest possible

sound. Leave the Tone Switch in the Off posi-

tion unless you want to use the Tone Controls.

Turn the Tone Switch to the On position if you

want to adjust the Tone Controls.

Bass and Treble Controls 78

When the Tone Switch is in the On position,

turning the Bass and Treble Controls adjusts the

tone balance of the sound. Turn the Controls

clockwise to increase the bass or treble output.

Turn the Controls counterclockwise to decrease

the bass or treble output.

A properly set up high-performance audio

system produces the most natural sound with

little or no adjustment of the tone controls. Use

these controls sparingly. Be particularly careful

when turning the controls up (clockwise). This

increases the power output in the bass or treble

range, increasing the load on the ampliﬁer

and speakers.

Function Control q

The Function control selects the input signal

source. The signal selected by the Function

control is the one you hear, as long as the

Monitor control is set to the Source postion.

(See the following section.) The signal selected

by the Function control also goes to Preamp

Outputs and the Tape Outputs. Turn the front

panel Listening Selector to the source you

want to listen to.

Monitor Control =

When the Monitor Control is set to the Source

position, the signal you hear, and which goes

to the Preamp Outputs, is selected by the

Function Control. To listen to the signal from a

recorder connected to the Tape Inputs, set the

Monitor Control to the Tape position. When

the Monitor Control is in the Tape position,

the signal from the Tape Input also goes to the

Preamp Outputs.

The signal that goes to the Tape Output is always

selected by the Function Control. When you

are recording with a unit that has monitoring

capabilities, you can listen to the sound just

recorded by setting the Monitor Control to the

Tape position.

Protection Indicator 3

The RA-04 has both thermal and over-current

protection circuitry that protects the ampliﬁer

against damage in the event of extreme or faulty

operating conditions. The protection circuits

are independent of the audio signal and have

no impact on sonic performance. Instead, the

protection circuits monitor the temperature of

the output devices and shut down the ampliﬁer

if temperatures exceed safe limits.

Most likely, you will never see this protection

circuitry in action. However, should a faulty

condition arise, the ampliﬁer will stop play-

ing and the LED indicator on the front panel

will light up.

If this happens, turn the ampliﬁer off. Let it

cool down for several minutes, and attempt to

identify and correct the problem that caused

the protection circuitry to engage. When you

turn the ampliﬁer back on, the protection circuit

will automatically reset and the indicator LED

should go out.

In most cases, the protection circuitry activates

because of a fault condition such as shorted

speaker wires, or inadequate ventilation lead-

ing to an overheating condition. In very rare

cases, highly reactive or extremely low imped-

ance speaker loads could cause the protection

circuit to engage.

If the protection circuitry triggers repeatedly

and you are unable to isolate and correct the

faulty condition, contact your authorized Rotel

dealer for assistance in troubleshooting.

Troubleshooting

Most difﬁculties in audio systems are the result

of incorrect connections, or improper control

settings. If you encounter problems, isolate the

area of the difﬁculty, check the control settings,

determine the cause of the fault and make the

necessary changes. If you are unable to get

sound from the RA-04 refer to the suggestions

for the following conditions:

Power Indicator Is Not Lit

The Power Indicator should be lit whenever the

RA-04 is plugged into the wall power outlet

and the Power Switch is pushed in. If it does

not light, test the power outlet with another

electrical device, such as a lamp. Be sure the

power outlet being used is not controlled by

a switch that has been turned off.

Fuse Replacement

If another electrical device works when plugged

into the power outlet, but the Power Indicator

of the RA-04 does not light when plugged into

the same outlet and the Power Switch is pushed

in, it indicates that the internal power fuse may

have blown. If you believe this has happened,

contact your authorized Rotel dealer to get the

fuse replaced.

No Sound

Check the signal source to see if it is function-

ing properly. Make sure the cables from the

signal source to the RA-04 inputs are connected

properly. Be sure the Listening Selector is set

to the proper input. Check the wiring between

the RA-04 and the speakers.

RA-04 Stereo Integrated Amplifier

Speciﬁcations

Continuous Power Output 40 watts/ch

(20-20 kHz, < 0.03%, 8 ohms)

Total Harmonic Distortion (20Hz-20kHz) < 0.03% at rated power, 1/2 power or 1 watt

Intermodulation Distortion (60 Hz : 7 kHz, 4:1) < 0.03% at rated power, 1/2 power or 1 watt

Frequency Response

Phono Input 20Hz-15kHz, ±0.3dB

Line Level Inputs 10Hz-40kHz, ±1dB

Damping Factor (20-20,000 Hz, 8 ohms) 180

Input Sensitivity / Impedance

Phono Input 2.5mV / 47 kOhms

Line Level Inputs 150 mV / 24 kOhms

Input Overload

Phono Input 180mV

Line Level Inputs 5V

Premp Output / Impedance 1V / 470 Ohms

Tone Controls - Bass / Treble ±6 dB at 100Hz / 10kHz

Signal to Noise Ratio (IHF “A” weighted)

Phono Input 80 dB

Line Level Inputs 100 dB

Power Requirements

USA Version 120 Volts, 60 Hz

European Version 230 Volts, 50 Hz

Power Consumption 220 Watts

Dimensions (W x H x D) 437 x 72 x 342 mm

1/8x 27

/8x 131/2”

Panel Height 60 mm / 23/8”

Weight (net) 5.9 kg, 13 lbs.

All specifications are accurate at the time of printing.

Rotel reserves the right to make improvements without notice.

English

RA-04 Amplificateur Intégré Stéréophonique

Tous les appareils Rotel sont conçus en totale conformité

avec les directives internationales concernant les restric-

tions d’utilisation de substances dangereuses (RoHS) pour

l’environnement, dans les équipements électriques et élec-

troniques, ainsi que pour le recyclage des matériaux utilisés

(WEEE, pour Waste Electrical and Electronic Equipment).

Le symbole du conteneur à ordures barré par une croix

indique la compatibilité avec ces directives, et le fait que

les appareils peuvent être correctement recyclés ou traités

dans le respect total de ces normes.

Utilisez un câble de type Classe 2 pour la liaison avec les enceintes

acoustiques, afin de garantir une installation correcte et de minimiser

les risques d’électrocution.

Utilisez uniquement un support, meuble, rack, étagère

suffisamment solide pour supporter le poids de

l’appareil. N’utilisez pas de meuble mobile ou risquant

de se renverser.

Ce symbole signifie que cet appareil bénéficie d’une double

isolation électrique. Sa prise d’alimentation n’a pas besoin

d’être reliée à la terre ou à une masse particulière.

Instructions importantes

concernant la sécurité

ATTENTION : Il n’y a à l’intérieur aucune pièce susceptible

d’être modifiée par l’utilisateur. Adressez-vous impéra-

tivement à une personne qualifiée.

ATTENTION : Pour réduire tout risque d’électrisation ou

d’incendie, ne pas exposer l’appareil à une source humide,

ou à tout type de risque d’éclaboussure ou de renverse-

ment de liquide. Ne pas poser dessus d’objet contenant

un liquide, comme un verre, un vase, etc. Prenez garde

à ce qu’aucun objet ou liquide ne tombe à l’intérieur de

l’appareil par ses orifices de ventilation. Si l’appareil est

exposé à l’humidité ou si un objet tombe à l’intérieur,

débranchez-le immédiatement de son alimentation secteur,

et adressez-vous immédiatement et uniquement à une

personne qualifiée et agréée.

Tous les conseils de sécurité et d’installation doivent être lus avant de

faire fonctionner l’appareil. Conservez soigneusement ce livret pour le

consulter à nouveau pour de futures références.

Tous les conseils de sécurité doivent être soigneusement respectés.

Suivez les instructions. Respectez les procédures d’installation et de

fonctionnement indiquées dans ce manuel.

L’appareil doit être nettoyé uniquement avec un chiffon sec ou un

aspirateur.

L’appareil doit être placé de telle manière que sa propre

ventilation puisse fonctionner, c’est-à-dire avec un espace

libre d’une dizaine de centimètres minimum autour de

lui. Il ne doit pas être posé sur un fauteuil, un canapé, une couverture

ou toute autre surface susceptible de boucher ses ouïes d’aération ;

ou placé dans un meuble empêchant la bonne circulation d’air autour

des orifices d’aération.

Cet appareil doit être placé loin de toute source de chaleur, tels que

radiateurs, chaudières, bouches de chaleur ou d’autres appareils (y

compris amplificateurs de puissance) produisant de la chaleur.

Cet appareil doit être branché sur une prise d’alimentation secteur,

d’une tension et d’un type conformes à ceux qui sont indiqués sur la

face arrière de l’appareil.

Brancher l’appareil uniquement grâce au cordon secteur fourni, ou à

un modèle équivalent. Ne pas tenter de modifier ou changer la prise.

Notamment, ne pas tenter de supprimer la prise de terre (troisième

broche de la prise) si celle-ci est présente. Si la prise n’est pas conforme

à celles utilisées dans votre installation électrique, consultez un électricien

agréé. Ne pas utiliser de cordon rallonge.

Prendre garde à ce que ce cordon d’alimentation ne soit pas pincé,

écrasé ou détérioré sur tout son trajet, à ce qu’il ne soit pas mis en contact

avec une source de chaleur. Vérifiez soigneusement la bonne qualité

des contacts, à l’arrière de l’appareil comme dans la prise murale.

La prise d’alimentation secteur constitue le moyen radical de déconnexion

de l’appareil. Elle doit donc rester en permanence accessible.

L’appareil doit être immédiatement éteint, débranché puis retourné au

service après-vente agréé dans les cas suivants :

• Le câble d’alimentation secteur ou sa prise est endommagé.

• Un objet est tombé, ou du liquide a coulé à l’intérieur de

l’appareil.

• L’appareil a été exposé à la pluie.

• L’appareil ne fonctionne manifestement pas normalement.

• L’appareil est tombé, ou le coffret est endommagé.

Sommaire

Figure 1: Commandes et branchements 3

Figure 2: Signaux d’entrée et

branchements enceintes acoustiques 4

Instructions importantes

concernant la sécurité............................10

Au sujet de Rotel ..................................11

Pour démarrer ......................................11

Quelques précautions 12

Disposition 12

Câbles 12

Alimentation secteur et mise sous tension.. 12

Prise d’alimentation secteur o 12

Indicateur de mise sous tension 2

interrupteur marche/mise en veille 1 12

Branchement des signaux en entrée .......12

Entrée Phono eet prise de masse w 12

Entrées niveau Ligne r12

Branchements de l’enregistreur t.......12

Sorties préampliﬁcateur y..................13

Sorties enceintes acoustiques ui

et sélecteur des enceintes 6................13

Choix des enceintes 13

Choix de la section du câble d’enceintes 13

Polarité et mise en phase 13

Branchement des enceintes 13

Prise casque 4....................................13

Media Player 5..................................13

Commandes audio .................................14

Contrôle de volume 014

Contrôle de balance -14

Mise en/hors service des correcteurs

de timbre 914

Correcteurs de timbre grave et aigu 78 14

Sélecteur de source en écoute Function q14

Contrôle Monitor =14

Silence (Mute Control) \14

Entrées et sorties IR (infrarouge) ...........14

Entrée télécommande externe p14

Sortie IR [14

Prise de commutation TRIGGER 12 V ]14

Circuit de protection 314

Problèmes de fonctionnement.................14

L’indicateur Power de mise sous tension ne

s’allume pas 14

Remplacement du fusible 14

Pas de son 14

Spéciﬁcations........................................ 15

C’est une famille de passionnés de musique

qui a fondé Rotel, il y a maintenant plus

de 40 ans. Pendant toutes ces années, leur

passion ne s’est jamais émoussée et tous les

membres de la famille se sont toujours battus

pour fabriquer des appareils présentant un

exceptionnel rapport musicalité-prix, suivis

en cela par tous les employés.

Les ingénieurs travaillent toujours en équipe

réduite, écoutant et peauﬁnant soigneusement

chaque appareil pour qu’il corresponde par-

faitement à leurs standards musicaux. Ils sont

libres de choisir n’importe quels composants

dans le monde entier, uniquement en fonction

de leur qualité. C’est ainsi que vous trouvez

dans les appareils Rotel des condensateurs

britanniques ou allemands, des transistors

japonais ou américains, tandis que tous les

transformateurs toriques sont directement

fabriqués dans une usine Rotel.

L’excellente réputation musicale des appareils

Rotel a été saluée par la plupart des maga-

zines spécialisés ; ils ont reçu d’innombrables

récompenses, et sont choisis par de nombreux

journalistes critiques du monde entier, parmi

les plus célèbres, ceux qui écoutent de la

musique

quotidiennement. Leurs commentaires restent

immuables : Rotel propose toujours des maillons

à la fois musicaux, ﬁables et abordables.

Mais plus que tout, Rotel vous remercie pour

l’achat de cet appareil, et souhaite qu’il vous

apporte de nombreuses heures de plaisir

musical.

Pour démarrer

Merci d’avoir acheté cet ampliﬁcateur stéréo

intégré Rotel RA-04. Il a été spécialement conçu

pour vous fournir des heures et des heures de

plaisir musical en tant que cœur d’une chaîne

haute-ﬁdélité de très haute qualité.

Le RA-04 est un amplificateur intégré très

complet, de très hautes performances. Les

différents aspects de sa conception ont été

réalisés de manière à reproduire toute la dy-

namique comme les plus subtiles nuances de

la musique. Le RA-04 est entre autres équipé

d’une alimentation entièrement régulée, util-

isant un transformateur torique spécialement

fabriqué pour Rotel et des condensateurs «

slit-foil » également uniques en leur genre. La

faible impédance de cette alimentation assure

une énorme réserve de puissance, capable

de faire face aux exigences les plus élevées.

Cette conception est évidemment plus coûteuse,

mais elle est essentielle pour le respect de la

musique.

Les circuits imprimés possèdent des pistes

parfaitement symétriques. Elles préservent

ainsi parfaitement l’intégrité « temporelle » de

la musique. Les composants utilisés sont par

exemple des résistances à ﬁlm métallique

et des condensateurs au polystyrène ou

polypropylène sur tous les points critiques

du trajet du signal. Les plus inﬁmes détails

ont été analysés avec soin, aﬁn que rien ne

vienne détruire l’exceptionnelle musicalité de

cet ampliﬁcateur.

Les principales fonctions du RA-04 sont faciles

à comprendre et à utiliser. Elles ne diffèrent

en rien de celles d’une chaîne haute-ﬁdélité

traditionnelle. Branchez simplement les sources

et écoutez!

Français

Au sujet de Rotel

Quelques précautions

ATTENTION : afin d’éviter tout dommage

à l’appareil, éteignez TOUS les maillons

du système avant de procéder au moindre

branchement d’un câble. Ne remettez pas les

appareils sous tension sans avoir vérifié que

tous les branchements ont été correctement

effectués. Vérifiez notamment les câbles des

enceintes acoustiques : il ne doit pas y avoir

de brins susceptibles de créer des courts-cir-

cuits d’une prise à l’autre, ou sur le boîtier de

l’amplificateur.

Veuillez lire ce manuel d’utilisation très soigneuse-

ment. Il vous donne toutes les informations néces-

saires aux branchements et fonctionnement du

RA-04. Si vous vous posez encore des questions,

n’hésitez pas à contacter immédiatement votre

revendeur agréé Rotel.

Conservez soigneusement l’emballage du RA-04.

Il constitue le meilleur et le plus sûr moyen pour

le transport futur de votre nouvel appareil, aﬁn

d’éviter tout dommage sérieux à celui-ci.

Remplissez et envoyez le coupon d’enregistrement

fourni dans l’emballage du RA-04. Conservez la

facture de votre appareil : c’est la meilleure preuve

de votre propriété et de la date réelle d’achat.

Elle sera nécessaire pour mettre éventuellement

en jeu la garantie.

Disposition

Comme tous les appareils traitant des signaux

relativement faibles, le RA -04 est sensible à son

environnement immédiat. Évitez de le placer

sur d’autres maillons. Éloignez les câbles de

modulation sonore des câbles d’alimentation

secteur. Vous éviterez ainsi l’apparition éven-

tuelle de ronﬂements parasites.

Le RA-04 dégage un peu de chaleur pendant

son fonctionnement, ce qui est normal. Ne

posez donc pas d’autres maillons (ou objets)

sur lui. Ne bloquez pas ses ouïes supérieures

de refroidissement. Il doit y avoir environ 10 cm

de dégagement au-dessus de lui pour permettre

le bon fonctionnement de sa ventilation.

N’oubliez pas non plus, lors de son installa-

tion, qu’il s’agit d’un appareil relativement

lourd. L’étagère ou le support utilisés doivent

être sufﬁsamment robustes et rigides : dans ce

domaine, le sens commun s’applique. Nous

vous recommandons d’ailleurs, à ce sujet,

d’acquérir un de ces meubles spécialement

conçus pour les chaînes haute-ﬁdélité. Votre

revendeur vous donnera toutes les informations

nécessaires à ce sujet.

Câbles

Vériﬁez que les câbles d’alimentation secteur

d’une part, les câbles de modulation analogique

d’autre part, et enﬁn les câbles transportant un

signal numérique soient bien éloignés les uns

des autres. Cela pour éviter toute interférence

susceptible de générer des bruits parasites.

N’utiliser que des câbles de très bonne qualité,

soigneusement blindés. Votre revendeur agréé

Rotel est en mesure de vous donner tous les

conseils nécessaires quant au choix de câbles

de bonne qualité.

Alimentation secteur et

mise sous tension

Prise d’alimentation secteur o

Compte tenu de la puissance relativement

élevée qu’il peut délivrer, l’ampliﬁcateur RA-04

peut demander un courant très élevé et ainsi

être particulièrement exigeant vis-à-vis de

votre installation électrique. C’est pourquoi

nous vous conseillons très vivement de ne le

brancher que directement, dans une prise

murale munie de deux broches. N’utilisez pas

de câble rallonge. Une prise multiple pourra

éventuellement être utilisée, mais seulement si

elle possède la capacité en courant (ampères)

demandée par le RA-04 et les autres appareils

branchés dessus.

Votre RA-04 a été conﬁguré en usine pour la

tension d’alimentation secteur du pays pour

lequel il est prévu (115 ou 230 volts, fréquence

50 ou 60 Hz). Cette valeur est indiquée sur

une étiquette, en face arrière.

NOTE : si vous devez déménager dans

un autre pays, il est possible de modi-

fier l’alimentation du RA-04. Ne tentez pas

d’effectuer cette transformation vous-même.

Elle nécessite une intervention interne présent-

ant des risques d’électrocution si certaines

précautions ne sont pas respectées. Consultez

directement un revendeur agréé Rotel pour

connaître la procédure à suivre.

Si vous vous absentez pendant une longue péri-

ode (un mois ou plus), nous vous conseillons de

débrancher la prise murale d’alimentation.

Indicateur de mise sous

tension 2et interrupteur

marche/mise en veille 3

Pressez la touche repérée « Power » pour mettre

le RA-04 en service. La diode corresponde

s’allume simultanément. Une seconde pression

sur cette même touche éteint le RA-04.

Branchement des signaux

en entrée

[Voir Figure 2]

NOTE : Pour éviter tout bruit parasite suscep-

tible d’endommager les enceintes acoustiques,

assurez-vous que tout le système est éteint

avant d’effectuer le moindre branchement.

Entrée Phono eet prise de

masse w

Branchez le câble en provenance de la platine

tourne-disque dans les prises appropriées

gauche et droite repérées Phono. Si la platine

TD possède un câble de masse, branchez

celui-ci dans la borne à vis spéciale à gauche

des prises Phono. Cela élimine un éventuel

ronﬂement.

Entrées niveau Ligne r

Les entrées repérées CD, Tuner et Aux du RA-04

sont des entrées « Niveau Ligne ». Elles vous

permettent de brancher des sources comme les

lecteurs de CD, les magnétoscopes stéréo, les

tuners, les sections audio des lecteurs LaserDisc

ou de DVD, ou même la sortie analogique d’un

lecteur de CD-ROM..

Les canaux gauche et droit sont clairement

repérés et doivent être branchés sur les canaux

correspondants de chaque source. Les prises

gauches sont de couleur blanche, les prises

droites sont de couleur rouge. N’utilisez que

des câbles d’excellente qualité pour relier les

sources au RA-04. Contactez à ce sujet votre

revendeur agréé Rotel.

Branchements de

l’enregistreur t

[Voir Figure 2]

Les entrées et sorties repérées Tape peuvent

être branchées sur n’importe quel enregistreur

acceptant et produisant des signaux audio

analogiques de niveau Ligne. Ce sera un

magnétophone à bandes, ou un magnétocas-

sette, ou un DAT ou MiniDisc utilisés sur leurs

entrées et sorties analogiques.

RA-04 Amplificateur Intégré Stéréophonique

Souvenez-vous que les sorties du RA-04 doivent

être branchées sur les entrées enregistrement

de l’enregistreur ; inversement, les entrées du

RA-04 seront reliées sur les sorties lecture de

l’enregistreur. Comme pour les autres maillons,

respectez les canaux gauche et droit et n’utilisez

que des câbles de très haute qualité.

NOTE: Les sorties repérées Tape ne sont

pas affectées par les réglages de volume,

balance ou timbres. Elles reçoivent toujours

un signal fixe.

Sorties préampliﬁcateur y

Le RA-04 possède un jeu de prises de sortie

de sa section préampliﬁcatrice. Le signal de

la source choisie via le sélecteur d’écoute «

Function » est envoyé en permanence sur cette

paire de prises. Il peut donc être utilisé par un

autre ampliﬁcateur intégré ou un ampliﬁcateur

de puissance, par exemple pour alimenter une

seconde paire d’enceintes acoustiques.

NOTE : Des modifications des réglages

de volume, balance ou timbres affectent les

sorties préamplificatrices repérées “Preamp

Outputs”.

Sorties enceintes

acoustiques ui et

sélecteur des enceintes 6

[Voir Figure 2]

Le RA-04 possède deux jeux de prises pour

deux paires d’enceintes acoustiques, l’un re-

péré « A » uet l’autre repéré « B » i. Le

choix de ces deux jeux de sorties est contrôlé

par le sélecteur d’enceintes acoustiques 6

en face avant.

Choix des enceintes

Si une seule paire d’enceintes acoustiques est

branchée sur le RA-04, ces enceintes peuvent

chacune avoir une impédance minimum de 4

ohms. Si deux paires sont branchées, à la fois

sur les prises A et B, chaque enceinte ne doit

pas présenter une impédance inférieure à 8

ohms. L’impédance des enceintes est souvent

indiquée de manière relativement peu précise.

En pratique, seules quelques rares modèles

d’enceintes risquent de présenter des problèmes

pour le RA-04. Consultez votre revendeur

agréé Rotel pour de plus amples informations

à ce sujet

Choix de la section du câble

d’enceintes

Utilisez du câble deux conducteurs isolé pour

relier le RA-04 aux enceintes. La taille et la

qualité du câble peuvent avoir de l’inﬂuence

sur les performances musicales. Un câble

standard fonctionnera, mais il peut présenter

des limitations quant à la dynamique réel-

lement reproduite ou à la qualité du grave,

surtout sur de grandes longueurs. En général,

un câble de plus fort diamètre entraîne une

amélioration du son. Pour des performances

optimales, penchez-vous sur l’offre en terme de

câbles de très haute qualité. Votre revendeur

agréé Rotel est en mesure de vous renseigner

efﬁcacement à ce sujet.

Polarité et mise en phase

La polarité – autrement dit l’orientation correcte

du « + ” et du « - » pour chaque branchement

entre le RA-04 et les enceintes acoustiques

doit être respectée pour toutes les enceintes,

aﬁn que celles-ci soient toutes en phase. Si la

phase d’une seule enceinte est inversée, il en

résultera un manque de grave sensible et une

dégradation importante de l’image stéréopho-

nique. Tous les câbles sont repérés aﬁn que

vous puissiez identiﬁer clairement leurs deux

conducteurs. Soit les câbles sont différents

(un cuivré, un argenté), soit la gaine est de

couleur différente (ﬁlet de couleur), soit elle est

gravée. Assurez-vous que vous repérez bien

le conducteur repéré pour toutes les liaisons,

et que vous respectez parfaitement la phase

sur toutes les enceintes acoustiques, par rap-

port à l’entrée.

Branchement des enceintes

Éteignez tous les appareils avant de brancher

les enceintes acoustiques. Le RA-04 possède

des prises rouges et noires repérées qui ac-

ceptent indifféremment du câble nu, des cosses

ou fourches spéciales, ou encore des ﬁches

banane (sauf en Europe, où les nouvelles

normes CE l’interdisent).

Tirez le câble depuis le RA-04 vers les en-

ceintes acoustiques. Prévoyez sufﬁsamment

de longueur pour qu’il ne subisse aucune

contrainte sur toute sa longueur et que vous

puissiez déplacer les éléments sans qu’il soit

tendu (accès aux prises de l’ampliﬁcateur).

Si vous utilisez des fourches, insérez-les à fond

dans le logement offert par les prises et serrez

fermement. Si vous utilisez du ﬁl nu, dénudez

tous les câbles sur une longueur sufﬁsante, et

torsadez les brins de chaque conducteur de

telle manière qu’aucun brin ne puisse venir en

contact avec un autre d’un autre conducteur

(court-circuit). Suivant la taille des torsades,

insérez-les dans les trous centraux des prises

ou entourez-le autour des axes de celles-ci

(sens des aiguilles d’une montre). Dans tous

les cas, serrez fermement à la main les bornes

vissantes.

NOTE : Vérifiez bien qu’il n’y ait aucun brin

qui vienne en contact avec des brins ou la

prise adjacente.

Prise casque 4

Cette prise est de type Jack 6,35 mm stéréo.

Utilisez un adaptateur pour des prises jack

plus petites 3,5 mm. Utilisez le sélecteur des

enceintes en face avant pour couper celles-ci

lorsque vous désirez écouter uniquement au

casque. Les réglages du sélecteur « Fonction » et

la commande du magnétophone Tape Monitor

déterminent la source réellement écoutée. Pour

écouter le maillon branché sur l’entrée repérée

Tape (magnétophone), placez la commande

Monitor sur la position « Tape ». Pour toutes les

autres entrées, laissez cette commande Moni-

tor sur sa position « Source », pour écouter la

source sélectionnée sur le sélecteur Fonction

de la face avant, ou pressez la touche de la

source désirée sur la télécommande.

Media Player 4

Une prise jack stéréo 3,5 mm pour « Lecteur

audio » (baladeur MP3, par exemple), est dis-

ponible sur la façade, et sélectionnée sur le sé-

lecteur de source en position AUX2. N’importe

quel lecteur de cassette portable, lecteur de

disque ou disque dur peut être branché sur

cette prise. N’oubliez pas, éventuellement,

de régler le niveau sonore sur cette source

portable pour le bon fonctionnement de cette

entrée. Si le son est trop fort, avec beaucoup de

distorsion, baissez le niveau sonore directement

sur cette source. Au contraire, augmentez le

volume sur la source si vous n’entendez que

très faiblement le son au travers des enceintes,

le bouton de volume du RA-04 étant déjà réglé

à une valeur élevée.

NOTE : Lorsque vous insérez une prise jack

stéréo 3,5 mm, la commutation sur cette

prise est automatique entraînant simultané-

ment la coupure de la source éventuellement

branchée sur les prises repérées (AUX 2) en

face arrière.

Français

Commandes audio

Contrôle de volume 0

La rotation dans le sens des aiguilles d’une

montre du bouton de volume augmente le

niveau sonore, et la rotation dans le sens inverse

des aiguilles d’une montre le diminue.

Contrôle de balance -

Ce contrôle permet d’ajuster la balance gauche-

droite du signal sonore. Normalement, cette

commande doit se trouver en position centrale,

à zéro. Dans certaines situations, générale-

ment lorsque la position d’écoute n’est pas

parfaitement centrée entre les deux enceintes

acoustiques, il peut être nécessaire de modiﬁer

plus ou moins cet équilibre central. Une rota-

tion dans le sens contraire des aiguilles d’une

montre privilégie le canal de gauche. Dans

le sens des aiguilles d’une montre, le niveau

augmente sur le canal de droite.

Mise en/hors service des

correcteurs de timbre 9

Lorsque la touche de mise en/hors service des

correcteurs de timbre est pressée, les correcteurs

grave et aigu sont tout simplement mis hors

circuit aﬁn de conserver la qualité de son la

plus pure possible. Nous vous conseillons,

en utilisation normale, de laisser toujours les

correcteurs de timbre hors circuit.

Correcteurs de timbre grave 7

et aigu 8

Lorsque le sélecteur de timbres est en position

« On », tourner les boutons de grave (Bass) et

d’aigu (Treble) permet de modiﬁer l’équilibre

tonal. Une augmentation du grave et/ou de

l’aigu s’obtient en tournant le bouton dans le

sens des aiguilles d’une montre, et inversement

pour diminuer leur niveau respectif.

Un système de haute qualité, correctement réglé

et installé, ne nécessite pas normalement d’avoir

recours à une correction des timbres dans le

grave ou dans l’aigu. Utilisez ces correcteurs

avec parcimonie. Soyez particulièrement vigi-

lants si vous utilisez une correction maximum (à

fond dans le sens des aiguilles d’une montre).

Dans ce cas, vous augmentez très nettement

la demande en puissance pour l’ampliﬁcateur,

ce qui peut entraîner un fonctionnement à la

limite de leurs capacités pour l’ampliﬁcateur

comme pour les enceintes acoustiques.

Sélecteur de source en écoute

Function q

Ce sélecteur repéré « Function » permet de

choisir la source que l’on désire écouter, et

celle qui est également envoyée sur les sor-

ties préampli tant que le contrôle Monitor

reste réglé sur sa position « Source ». (Voir le

paragraphe suivant). Le signal sélectionné via

cette touche Function est envoyé à la fois sur

les sorties Préampli et les sorties Enregistre-

ment (Tape Outputs). Tournez le sélecteur de

source de la façade sur la source que vous

désirez écouter.

Contrôle Monitor =

Lorsque cette commande est laissée sur sa

position repérée « Source », le signal que

vous entendez est celui sélectionné sur la

commande Fonction (Function). Pour écouter

le signal en provenance d’un magnétophone

branché sur les prises « Tape », basculez le

contrôle Monitor sur sa position « Monitor ».

Ce signal est alors également envoyé sur les

sorties Préampliﬁcateur (Preamp Outputs).

Le signal envoyé sur les prises repérées «

Tape Output » est toujours sélectionné par la

commande Function. Lorsque vous enregis-

trez avec un magnétophone disposant de la

fonction Monitoring (écoute directe pendant

l’enregistrement), vous pouvez écouter le

son qui vient tout juste d’être enregistré en

plaçant le contrôle Monitor sur cette position

« Monitor ».

Circuit de protection 3

Le RA-04 bénéﬁcie à la fois d’une protection

thermique et d’une protection contre les sur-

charges en courant, permettant de protéger

l’ampliﬁcateur contre des conditions de fonc-

tionnement extrêmes. Ces circuits de protection

sont totalement indépendants du signal audio,

et n’ont donc aucune inﬂuence sur la qualité

sonore. Cependant, ces circuits contrôlent en

permanence la température des transistors

de sortie, et coupent l’ampliﬁcateur si cette

température dépasse certaines limites.

Dans la très grande majorité des cas, vous ne

verrez jamais ces circuits de protection entrer

en action. Cependant, si l’ampliﬁcateur détecte

un défaut de fonctionnement, il s’arrêtera de

fonctionner instantanément, et la diode LED

en face avant s’allumera.

Si cela arrive, éteignez immédiatement

l’ampliﬁcateur. Laissez-le refroidir pendant

plusieurs minutes, et tentez de détecter et de cor-

riger le problème ayant entraîné l’intervention

de la protection. Lorsque vous rallumerez

l’ampliﬁcateur, ses circuits de protection seront

automatiquement réinitialisés et la diode LED

s’éteindra.

Dans la plupart des cas, la protection entre en

jeu suite à un défaut de fonctionnement comme

un court-circuit entre deux câbles des enceintes

acoustiques, ou une ventilation insufﬁsante

dans une atmosphère très chaude. Dans de

très rares cas, des enceintes acoustiques à très

faible impédance ou présentant une charge très

réactive peuvent entraîner la mise en service

des protections.

Si ces circuits s’activent très souvent et que

vous ne parvenez pas à en déterminer la

cause, contactez votre revendeur agréé Rotel

pour assistance.

Problèmes de

fonctionnement

La majorité des problèmes survenant dans une

installation haute-ﬁdélité est due à de mauvais

branchements, ou à une mauvaise utilisation

d’un ou de plusieurs maillons. Si le problème

est bien lié au RA-04, il s’agit très certainement

d’un mauvais branchement. Voici quelques

vériﬁcations de base qui résolvent la majorité

des problèmes rencontrés :

L’indicateur Power de mise

sous tension ne s’allume pas

L’ampliﬁcateur RA-04 n’est pas alimenté par le

secteur. Vériﬁez la position de l’interrupteur de

mise sous tension POWER (position ON). Vé-

riﬁez la qualité des contacts du cordon secteur,

et l’alimentation réelle de la prise murale.

Remplacement du fusible

Si un autre appareil électrique fonctionne en

étant branché dans la même prise que le RA-04,

mais que la diode Standby de ce dernier ne

s’allume pas, le fusible de protection interne

doit être remplacé. Contactez votre revendeur

agréé Rotel qui remplacera immédiatement

ce fusible.

Pas de son

Vériﬁez qu’un signal sort bien de la source

sélectionnée. Vérifiez le bon branchement

des câbles entre la source et l’ampliﬁcateur.

Vérifiez que le sélecteur Function est bien

positionné sur la source voulue. Vériﬁez aussi

les câbles entre l’ampliﬁcateur et les enceintes

acoustiques.

RA-04 Amplificateur Intégré Stéréophonique

15 Français

Spéciﬁcations

Puissance de sortie continue 40 watts/canal

(20 – 20 000 Hz, DHT < 0,03 %, 8 ohms)

Distorsion harmonique totale (20 – 20 000 Hz) < 0,03 %, puissance maxi, 1/2 puissance ou 1 watt

Distorsion d’intermodulation < 0,03 %, puissance maxi, 1/2 puissance ou 1 watt

(60 Hz : 7 kHz, 4 : 1)

Réponse en fréquence

Entrée Phono 20 Hz – 15 kHz ± 0,3 dB

Entrées niveau Ligne 10 Hz – 40 kHz ± 1 dB

Facteur d’amortissement 180

(20 – 20 000 Hz, 8 ohms)

Sensibilité/impédance d’entrée

Entrée Phono 2,5 mV/47 kilohms

Entrées niveau Ligne 150 mV/24 kilohms

Saturation en entrée

Entrée Phono 180 mV

Entrées niveau Ligne 5 volts

Sortie préamplificateur/Impédance 1 V/470 ohms

Correcteurs grave-aigu ± 6 dB à 100 Hz/10 kHz

Rapport signal/bruit (IHF pondéré A)

Entrée Phono 80 dB

Entrées niveau Ligne 100 dB

Alimentation 120 volts, 60 Hz (USA) ou

230 volts, 50 Hz (Europe)

Consommation 220 watts maximum

Dimensions (L x H x P) 437 x 72 x 342 mm

Hauteur de la façade (pour montage en rack) 60 mm

Poids (net) 5,9 kg

Toutes les spécifications sont certifiées exactes au moment de l’impression.

Rotel se réserve le droit d’apporter des améliorations sans préavis.

RA-04 Stereo-Vollverstärker

Rotel-Produkte entsprechen den internationalen Richtlinien

über die Beschränkung der Verwendung bestimmter ge-

fährlicher Stoffe in Elektro- und Elektronikgeräten (Restric-

tion of Hazardous Substances (kurz RoHS genannt)) und

über Elektro- und Elektronik-Altgeräte (Waste Electrical

and Electronic Equipment (WEEE)). Die durchgestrichene

Mülltonne steht für deren Einhaltung und besagt, dass die

Produkte ordnungsgemäß recycelt oder diesen Richtlinien

entsprechend entsorgt werden müssen.

Wichtige Sicherheitshinweise

Vorsicht: Im Innern des Gerätes befinden sich keine vom

Bediener zu wartenden Teile. Alle Service- und War-

tungsarbeiten müssen von qualifiziertem Fachpersonal

durchgeführt werden.

Vorsicht: Dieses Gerät darf nur in trockenen Räumen

betrieben werden. Zum Schutz vor Feuer oder einem

elektrischen Schlag dürfen keine Flüssigkeiten in das

Gerät gelangen. Stellen Sie keine mit Flüssigkeit gefüllten

Vasen auf das Gerät.

Das Eindringen von Gegenständen in das Gehäuse ist zu

vermeiden. Sollte dieser Fall trotzdem einmal eintreten,

trennen Sie das Gerät sofort vom Netz. Lassen Sie es von

einem Fachmann prüfen und die notwendigen Reparatur-

arbeiten durchführen.

Bitte lesen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes

genau durch. Sie enthält wichtige Sicherheitsvorschriften, die unbedingt

zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, dass

sie jederzeit zugänglich ist.

Alle Warnhinweise in dieser Bedienungsanleitung und auf dem Gerät

müssen genau beachtet werden. Dadurch können Personen- und Sach-

schäden vermieden werden. Außer den in der Bedienungsanleitung

beschriebenen Handgriffen sind vom Bediener keine Arbeiten am

Gerät vorzunehmen.

Reinigen Sie das Gehäuse nur mit einem weichen, trockenen Tuch oder

einem Staubsauger.

Bitte stellen Sie sicher, dass um das Gerät ein Freiraum

von 10 cm gewährleistet ist. Stellen Sie das Gerät weder auf ein

Bett, Sofa, Teppich oder ähnliche Oberflächen, um die Ventilationsöff-

nungen nicht zu verdecken. Das Gerät sollte nur dann in einem Regal

oder in einem Schrank untergebracht werden, wenn eine ausreichende

Luftzirkulation gewährleistet ist.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper,

Wärmespeicher, Öfen oder sonstige wärmeerzeugende Geräte).

Bevor Sie das Gerät in Betrieb nehmen, prüfen Sie, ob die Betriebsspan-

nung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspan-

nung ist an der Rückseite des Gerätes angegeben.

Schließen Sie das Gerät nur mit dem dazugehörigen zweipoligen

Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netz-

kabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder

Polarisationsvorschriften zu umgehen. Das Netzkabel sollte an eine

zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie

keine Verlängerungskabel.

Netzkabel sind so zu verlegen, dass sie nicht beschädigt werden können

(z.B. durch Trittbelastung, Möbelstücke oder Erwärmung). Besondere

Vorsicht ist dabei an den Steckern, Verteilern und den Anschlussstellen

des Gerätes geboten.

Sollten Sie das Gerät für eine längere Zeit nicht in Betrieb nehmen,

ziehen Sie den Netzstecker aus der Steckdose.

Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt

betrieben werden.

Ist das Gerät z.B. während des Transportes über längere Zeit Kälte

ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf

Raumtemperatur erwärmt hat und das Kondenswasser verdunstet ist.

Schalten Sie das Gerät sofort aus und ziehen Sie geschultes Fachper-

sonal zu Rate, wenn:

• das Netzkabel oder der Stecker beschädigt sind,

• Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,

• das Gerät Regen ausgesetzt war,

• das Gerät nicht ordnungsgemäß funktioniert bzw. eine deutliche

Leistungsminderung aufweist,

• das Gerät hingefallen ist bzw. beschädigt wurde.

Verwenden Sie gemäß Class 2 isolierte Lautsprecherkabel, um eine

ordnungsgemäße Installation zu gewährleisten und die Gefahr eines

elektrischen Schlages zu minimieren.

Stellen Sie das Gerät waagerecht auf eine feste, ebene

Unterlage. Es sollte weder auf beweglichen Unterlagen

noch Wagen oder fahrbaren Untergestellen transportiert

werden.

Dieses Symbol bedeutet, dass das Gerät doppelt isoliert ist. Es

muss daher nicht geerdet werden.

Inhaltsverzeichnis

Abb. 1: Bedienelemente und Anschlüsse 3

Abb. 2: Signaleingang und Anschluss eines

Lautsprecherpaares 4

Wichtige Sicherheitshinweise .................16

Die Firma Rotel.....................................17

Zu dieser Anleitung ...............................17

Einige Vorsichtsmaßnahmen 18

Aufstellung des Gerätes 18

Kabel 18

Netzspannung und Bedienung.................18

Netzeingang o18

POWER-Schalter 2und

POWER-LED 118

Eingangssignalanschlüsse.......................18

Phonoeingang eund

Erdungsanschluss w18

Hochpegeleingänge r18

Tape-Anschlüsse t.............................19

Preamp-Ausgänge y...........................19

Lautsprecherausgänge ui...................19

Lautsprecherwahlschalter 6...................19

Auswahl der Lautsprecher 19

Auswahl der Lautsprecherkabel 19

Polarität und Phasenabgleich 19

Anschließen der Lautsprecher 19

Kopfhörerbuchse 4.............................20

Media Player-Anschluss 5...................20

Bedienelemente.....................................20

Lautstärkeregler 020

Balance-Steller -20

TONE -Schalter 920

BASS und TREBLE 78 20

Function-Wahlschalter q20

Monitor-Wahlschalter =20

Schutzschaltung 3...............................20

Bei Störungen .......................................21

Die POWER-LED leuchtet nicht 21

Austauschen der Sicherung 21

Kein Ton 21

Technische Daten...................................21

Die Firma Rotel

Die Firma Rotel wurde vor mehr als 40 Jahren

von einer Familie gegründet, deren Interesse

an Musik so groß war, dass sie beschloss,

hochwertigste HiFi-Produkte herzustellen und

Musikliebhabern ungeachtet ihres Geldbeutels

einen außergewöhnlichen Wert zukommen zu

lassen. Ein Ziel, das von allen Rotel-Angestellten

verfolgt wird.

Die Ingenieure arbeiten als Team eng zusam-

men. Sie hören sich jedes neue Produkt an

und stimmen es klanglich ab, bis es den

gewünschten Musikstandards entspricht. Die

eingesetzten Bauteile stammen aus verschie-

denen Ländern und wurden ausgewählt, um

das jeweilige Produkt zu optimieren. So ﬁn-

den Sie in Rotel-Geräten Kondensatoren aus

Großbritannien und Deutschland, Halbleiter

aus Japan oder den USA und direkt bei Rotel

gefertigte Ringkerntransformatoren.

Rotels guter Ruf wird durch hunderte von

Testerfolgen von den angesehensten Testern

der Branche, die jeden Tag Musik hören, un-

termauert. Die Ergebnisse beweisen, dass das

Unternehmen sein Ziel konsequent verfolgt hat,

mit Equipment hoher Musikalität und Zuverläs-

sigkeit bei gleichzeitig günstigen Preisen.

Wir danken Ihnen für Ihr Vertrauen in die Marke

Rotel und wünschen Ihnen viel Hörvergnügen.

Zu dieser Anleitung

Vielen Dank, dass Sie sich für den Rotel-Ste-

reo-Vollverstärker RA-04 entschieden haben.

Dieses einzigartige Gerät kann optimal in

jedem hochwertigen Audiosystem eingesetzt

werden.

Der RA-04 überzeugt durch höchste Wieder-

gabequalität und ist mit einer Vielzahl von

Ausstattungsmerkmalen ausgestattet. Bei seiner

Entwicklung wurde besonderer Wert darauf

gelegt, den kompletten Dynamikbereich und

feinste Nuancen der Musik wiederzugeben. Der

RA-04 überzeugt mit einem großzügig dimen-

sionierten Netzteil mit Ringkerntransformator.

Dieses niederohmige Netzteil hat extreme

Leistungsreserven, die es dem Vollverstärker

ermöglichen, die anspruchsvollsten Musiksig-

nale zu verarbeiten. Zwar ist diese Konstruktion

teurer in der Herstellung, die Musikwiedergabe

jedoch proﬁtiert davon deutlich.

Die Signalwege sind streng symmetrisch

gehalten, um Laufzeitunterschiede in den

Kanälen zu verhindern. Auf der Platine werden

Metallﬁlmwiderstände und Polystyrol- bzw.

Polypropylenkondensatoren eingesetzt, die die

Signale klanggetreu übertragen. Alle Aspekte

dieser Konstruktion dienen nur dem Ziel der

möglichst originalgetreuen Wiedergabe von

Musik.

Der RA-04 ist einfach zu installieren und zu

bedienen. Sollten Sie bereits Erfahrung mit

der Installation anderer Stereosysteme haben,

dürften keinerlei Probleme auftreten. Schließen

Sie einfach die gewünschten Geräte an und

genießen Sie die Musik.

Deutsch

Einige Vorsichtsmaßnahmen

WARNUNG: Um eine Beschädigung des Sys-

tems zu vermeiden, sollten Sie ALLE Geräte des

Systems abschalten, bevor Sie die Lautsprecher

oder sonstige Komponenten anschließen bzw.

trennen. Schalten Sie die Geräte erst wieder ein,

wenn alle Anschlüsse ordnungsgemäß hergestellt

worden sind. Achten Sie dabei besonders auf

die Lautsprecherkabel oder das Gehäuse des

Verstärkers.

Lesen Sie sich die Bedienungsanleitung bitte

vor der Inbetriebnahme genau durch. Neben

grundsätzlichen Installations- und Bedienungs-

hinweisen (bitte beachten Sie auch die Sicher-

heitshinweise am Anfang der Bedienungsanleitung)

enthält sie allgemeine Informationen, die Ihnen

helfen werden, Ihr System mit seiner maximalen

Leistungsfähigkeit zu betreiben. Bitte setzen Sie

sich bei etwaigen Fragen mit Ihrem autorisierten

Rotel-Fachhändler in Verbindung.

Bewahren Sie den Versandkarton und das

übrige Verpackungsmaterial des RA-04 für

einen eventuellen späteren Einsatz auf. Der

Versand oder Transport des Vollverstärkers

in einer anderen als der Originalverpackung

kann zu erheblichen Beschädigungen des

Gerätes führen.

Schicken Sie die Ihrem Vollverstärker beiliegende

Garantieanforderungskarte ausgefüllt an den

Rotel-Distributor in Ihrem Land. Bewahren

Sie bitte die Original-Kaufquittung auf. Sie

belegt am besten das Kaufdatum, das für Sie

wichtig wird, sobald Sie eine Garantieleistung

in Anspruch nehmen.

Aufstellung des Gerätes

Wie bei allen anderen Audiokomponenten

auch, kann die Signalqualität des RA-04 durch

andere Geräte beeinträchtigt werden. Stellen

Sie den RA-04 daher nicht auf andere Geräte.

Auch sollten die Audiosignalkabel nicht neben

den Netzkabeln verlaufen, um Rauschen oder

Interferenzen zu vermeiden.

Der RA-04 erwärmt sich während des Be-

triebes. Die entstehende Wärme kann unter

normalen Bedingungen über die Kühlrippen

und Ventilationsöffnungen abgeführt werden.

Die Ventilationsöffnungen an der Oberseite

dürfen nicht verdeckt werden. Um das Gerät

muss ein Freiraum von 10 cm und am Auf-

stellungsort eine ausreichende Luftzirkulation

gewährleistet sein, um einer Überhitzung des

Vollverstärkers vorzubeugen.

Berücksichtigen Sie beim Aufstellen das Gewicht

des Vollverstärkers. Wir empfehlen, ihn in ent-

sprechendem HiFi-Mobiliar unterzubringen.

HiFi-Mobiliar ist so ausgelegt, dass klangbe-

einträchtigende Erschütterungen gedämpft bzw.

unterdrückt werden. Lassen Sie sich von Ihrem

autorisierten Rotel-Fachhändler in Bezug auf

HiFi-Mobiliar und die optimale Aufstellung von

Audiokomponenten beraten.

Kabel

Achten Sie bitte darauf, dass Netz-, Digital- und

die normalen Audiosignalkabel separat ver-

laufen. Dies minimiert die Wahrscheinlichkeit,

dass Netz- bzw. Digitalkabel die Signale der

Analogkabel stören. Wir empfehlen, hoch-

wertige abgeschirmte Kabel zu verwenden.

Wenden Sie sich bei etwaigen Fragen zu

den optimalen Kabeln für Ihr System an Ihren

autorisierten Rotel-Fachhändler.

Netzspannung und

Bedienung

Netzeingang o

Der RA-04 benötigt keine großen Strommengen.

Dennoch sollte er direkt an eine Wandsteckdose

angeschlossen werden. Verwenden Sie kein

Verlängerungskabel. Eine hochbelastbare

Mehrfachsteckdose kann eingesetzt werden,

wenn sie (und die Wandsteckdose) ausrei-

chende Strommengen für den RA-04 sowie die

anderen an sie angeschlossenen Komponenten

liefern können.

Der RA-04 wird von Rotel so eingestellt, dass er

der in Ihrem Land üblichen Wechselspannung

von 230 Volt entspricht. Die Einstellung ist an

der Geräterückseite angegeben.

Hinweis: Sollten Sie mit Ihrem RA-04 in ein

anderes Land umziehen, kann die Einstellung

geändert werden, so dass das Gerät mit einer

anderen Netzspannung betrieben werden

kann. Versuchen Sie auf keinen Fall, diese

Änderung selber vorzunehmen. Durch Öffnen

des Gehäuses setzen Sie sich gefährlichen

Spannungen aus. Ziehen Sie hierzu stets

qualifiziertes Servicepersonal zu Rate.

Sind Sie, wie z.B. bei einer mehrwöchigen Ur-

laubsreise, für längere Zeit nicht zu Hause, sollten

Sie Ihren Vollverstärker (ebenso wie alle anderen

Audio- und Videokomponenten) während Ihrer

Abwesenheit vom Netz trennen.

POWER-Schalter 2und

POWER-LED 1

Der POWER-Schalter befindet sich an der

Gerätefront des RA-04. Drücken Sie ihn

zum Einschalten des Gerätes. Die LED über

dem Schalter beginnt zu leuchten. Durch

erneutes Drücken wird der Vollverstärker

ausgeschaltet.

Eingangssignalanschlüsse

(siehe Figure (Abb.) 2)

Hinweis: Beim Verkabeln und Anschließen

sollten die Geräte generell abgeschaltet sein.

Phonoeingang eund

Erdungsanschluss w

Verbinden Sie das vom Plattenspieler kommende

Kabel mit dem linken und rechten Phonoeingang.

Besitzt der Plattenspieler ein Erdungskabel,

verbinden Sie dieses Kabel mit der Klemme links

neben den Phonoeingängen. Das hilft, Brummen

und Rauschen zu vermeiden.

Hochpegeleingänge r

Bei den mit CD, Tuner und Aux gekennzeich-

neten Eingängen des RA-04 handelt es sich

um Hochpegeleingänge. Diese dienen zum

Anschluss von Geräten wie CD-Playern, HiFi-

oder NICAM-Stereo-Video-Cassettenrecordern,

Tunern für Audio und Video, Laserdisc-Playern

oder dem Analogausgang eines CD-ROM-

Laufwerkes.

Die linken und rechten Kanäle sind gekenn-

zeichnet und an die entsprechenden Kanäle

der Quellkomponenten anzuschließen. Wir

empfehlen Ihnen, zum Anschluss der Ein-

gangsquellen an den RA-04 hochwertige

Cinch-Kabel zu verwenden. Lassen Sie sich

diesbezüglich von Ihrem autorisierten Rotel-

Fachhändler beraten.

RA-04 Stereo-Vollverstärker

Tape-Anschlüsse t

(siehe Figure (Abb.) 2)

Die mit TAPE gekennzeichneten Ein- und

Ausgänge können an jedes beliebige Auf-

nahme- und Wiedergabegerät angeschlos-

sen werden, das analoge Hochpegel-Ein-

und -Ausgangssignale verarbeiten kann.

Normalerweise wird dies ein herkömmlicher

Cassettenrecorder sein.

Denken Sie beim Anschluss eines Recorders

an den RA-04 daran, dass die Ausgänge des

Recorders mit den TAPE-Eingängen verbunden

werden müssen. Dementsprechend sind die

TAPE-Ausgänge des RA-04 mit den Eingän-

gen des Recorders zu verbinden. Stellen Sie,

wie bei den anderen Quellen auch, sicher,

dass die linken und rechten Kanäle zu jedem

Gerät mit den entsprechenden Kanälen der

angeschlossenen Komponenten verbunden

werden. Verwenden Sie hochwertige Verbin-

dungskabel, um eine optimale Klangqualität

zu gewährleisten.

HINWEIS: Der Signalpegel der TAPE-Aus-

gänge wird durch das Einstellen der Laut-

stärke, der Balance und der Klangregelung

nicht verändert.

Preamp-Ausgänge y

Der RA-04 verfügt an der Rückseite über zwei

mit PREOUT gekennzeichnete Ausgänge.

An diesen Ausgängen steht das Signal der

gewählten Quelle jederzeit zur Verfügung. In

der Regel wird ein anderer Vollverstärker oder

eine Endstufe daran angeschlossen.

HINWEIS: Der Signalpegel der Preamp-

Ausgänge wird durch das Einstellen der Laut-

stärke, der Balance und der Klangregelung

verändert.

Lautsprecherausgänge ui

Lautsprecherwahlschalter 6

(siehe Figure (Abb.) 2)

Der RA-04 verfügt an der Rückseite über

zwei Paar jeweils mit „A“ uund „B“ i

gekennzeichnete Lautsprecherausgän-

ge. Über den Lautsprecherwahlschal-

ter 6an der Gerätefront kann eingestellt

werden, welche Lautsprecher spielen sollen.

Wir empfehlen, an den RA-04 Lautsprecher

mit einer nominalen Impedanz von mindestens

4 Ohm anzuschließen. Beim Betrieb mehrerer

parallel geschalteter Lautsprecherpaare sollten

Sie einige Vorsicht walten lassen, da sich die

effektive, vom Verstärker wahrgenommene

Impedanz verringert. Beim Betrieb von zwei

Paar 8-Ohm-Lautsprechern beträgt die Last

für den Verstärker 4 Ohm. Werden mehrere

parallel geschaltete Lautsprecher angeschlos-

sen, empfehlen wir, Lautsprecher mit einer

nominalen Impedanz von 8 Ohm einzusetzen.

Die Angaben bezüglich der Impedanz von

Lautsprechern sind oft ungenau. In der Praxis

gibt es nur bei sehr wenigen Lautsprechern

Probleme beim Betrieb mit dem RA-04. Wenden

Sie sich bei Fragen bitte an Ihren autorisierten

Rotel-Fachhändler.

Auswahl der

Lautsprecherkabel

Verbinden Sie den RA-04 und die Laut-

sprecher über ein isoliertes, zweiadriges

Lautsprecherkabel. Aufbau und Qualität des

Kabels können hörbare Effekte auf die Musik-

wiedergabe haben. Standard-„Klingeldraht“

wird funktionieren, jedoch können vor allem

bei größeren Kabellängen Leistungsverluste

und eine ungleichmäßige Wiedergabe des

Frequenzspektrums das Ergebnis sein. Allge-

mein gilt, dass Kabel mit größerem Quer-

schnitt eine verbesserte Wiedergabequalität

gewährleisten. Für höchste Wiedergabequalität

sollten Sie die Benutzung von speziellen,

hochwertigen Lautsprecherkabeln erwägen. Ihr

autorisierter Rotel-Fachhändler wird Ihnen bei

der Auswahl dieser Lautsprecherkabel gerne

weiterhelfen.

Polarität und Phasenabgleich

Die Polarität – die positive/negative Ausrich-

tung der Anschlüsse – muss für jede Laut-

sprecher-/Verstärkerverbindung phasengleich

sein. Wird die Polarität einer Verbindung

irrtümlicherweise umgekehrt, führt dies zu

einem unausgewogenen Klangbild mit schwa-

chen Bässen.

DieKabelsind zur Identiﬁzierung gekennzeichnet.So

kann die Isolationsschicht eines Leiters gerippt oder

ein Leiter mit einem Streifen markiert sein. Das Kabel

kann verschiedenfarbige Leiter (Kupfer und Silber)

besitzen und von einer transparenten Isolations-

schicht umgeben sein. Bei anderen Kabeln wird die

Polaritätsangabe auf die Isolationsschicht gedruckt.

Unterscheiden Sie zwischen positiven und negativen

Leitern und achten Sie bei jeder Lautsprecher- und

Verstärkerverbindung auf die gleiche Polung.

Anschließen der Lautsprecher

Schalten Sie zunächst alle zum System gehören-

den Geräte ab. An die Anschlussklemmen des

RA-04 können blanke Drähte oder Kabelschuhe

angeschlossen werden.

Führen Sie das Kabel vom RA-04 zu den

Lautsprechern. Lassen Sie sich genügend

Raum, damit Sie die Komponenten bewegen

können und so einen freien Zugang zu den

Lautsprechern sicherstellen.

Bei der Verwendung von Kabelschuhen verbin-

den Sie diese mit den Kabeln, stecken die Kabel-

schuhe hinten unter die Anschlussklemmen und

drehen die Klemmen im Uhrzeigersinn fest.

Sollten die Lautsprecherkabel direkt (ohne

Kabelschuhe) an die Lautsprecherklemmen

angeschlossen werden, so entfernen Sie an den

Kabelenden ca. 15 mm der Isolation. Lösen

Sie die Schraubklemmen durch Drehen gegen

den Uhrzeigersinn. Verdrillen Sie die blanken

Kabelenden, um ein Zerfasern zu vermeiden,

und stecken Sie das verdrillte Kabel hinter die

Schraubklemmen. Anschließend drehen Sie

diese im Uhrzeigersinn fest.

Hinweis: Achten Sie bitte darauf, dass

die blanken Kabelenden vollständig an den

Schraubklemmen untergebracht sind und

somit das Berühren benachbarter Drähte oder

Anschlüsse ausgeschlossen ist.

Deutsch

Auswahl der Lautsprecher

Kopfhörerbuchse 4

Über die Kopfhörerbuchse (PHONES) kann

ein Kopfhörer angeschlossen werden. Diese

Buchse ist auf die Verwendung von Standard-

Stereo-Kopfhörersteckern ausgelegt. Sollte der

Stecker Ihres Kopfhörers nicht passen, fragen

Sie Ihren autorisierten Rotel-Fachhändler

nach einem geeigneten Adapter. Auch nach

Anschließen des Kopfhörers liegt noch ein

Signal an den Ausgängen an. Mit Einstellung

des Function- und Monitor-Wahlschalters

legen Sie die Hörquelle fest. Zum Anhören

bzw. Aufnehmen der an den TAPE-Eingang

angeschlossenen Komponente setzen Sie den

Monitor-Wahlschalter in die TAPE-Position. Um

auf das Signal der anderen Eingänge zugreifen

zu können, lassen Sie den Monitor-Wahlschal-

ter in der SOURCE-Position und wählen die

Hörquelle über den Function-Wahlschalter an

der Gerätefront.

Media Player-Anschluss 5

Eine 3,5-mm-Stereo-Eingangsbuchse ist an der

Gerätefront des Verstärkers für einen „Media

Player“ vorgesehen. Um diese auszuwählen,

müssen Sie den Function-Wahlschalter in

die AUX2-Position setzen. Jeder tragbare

Stereo-Cassettenrecorder, jeder CD-Player

oder jedes Disc-Wiedergabegerät kann über

diesen Eingang angeschlossen werden. Erfolgt

die Musikwiedergabe des angeschlossenen

Gerätes über die Kopfhörerbuchse, so ist zu

beachten, dass Sie die Lautstärke am Player

einstellen müssen, damit Sie Musik hören

können. Klingt der Ton laut und verzerrt,

reduzieren Sie die Lautstärke am Player. Ist er

nur über die Lautsprecher zu hören, selbst wenn

die Lautstärke über den Lautstärkeregler des

Verstärkers sehr stark erhöht worden ist, nutzen

Sie den Lautstärkeregler am Player.

Hinweis: Wird der 3,5-mm-Ministecker in die

Media Player-Buchse gesteckt, ist der AUX2-Ein-

gang hinten getrennt. Wird der 3,5-mm-Stecker

aus der Media Player-Buchse gezogen, so

funktioniert der AUX2-Eingang hinten.

Bedienelemente

Lautstärkeregler 0

Drehen Sie den Lautstärkeregler nach rechts,

um die Lautstärke zu erhöhen und nach links,

um die Lautstärke zu reduzieren.

Balance-Steller -

Mit dem Balance-Steller wird das Lautstärke-

verhältnis zwischen linkem und rechtem Kanal

hergestellt. Normalerweise sollte für ihn die

Mittenposition beibehalten werden. Ist das

Lautstärkeverhältnis zwischen den beiden

Lautsprechern jedoch nicht optimal, wird eine

entsprechende Einstellung des Balance-Stellers

erforderlich. Durch Rechtsdrehung wird die

Lautstärke des rechten Lautsprechers gegen-

über dem linken erhöht, durch Linksdrehung

reduziert.

TONE-Schalter 9

Normalerweise sollten Sie diesen Schalter

in der OFF-Position lassen. Die Klangregler

arbeiten dann nicht, und die Signale werden

ohne Beeinträchtigung am Klangregelnetz-

werk vorbeigeleitet. Möchten Sie den Klang

verändern, so setzen Sie diesen Schalter

in die ON-Position.

BASS und TREBLE 78

Beﬁndet sich der TONE-Schalter in der ON-

Position, so kann der Klang über BASS und

TREBLE eingestellt werden. Durch Rechtsdre-

hung werden die Bässe und Höhen anghoben,

durch Linksdrehung reduziert.

Ein gut eingestelltes hochwertiges Audiosystem

erzeugt den natürlichsten Klang, wenn die

Einstellung der Tiefen- und Höhenregler gar

nicht oder nur geringfügig verändert wird.

Nutzen Sie diese Regler also möglichst wenig.

Besonders vorsichtig sollten Sie sein, wenn

Sie die Regler im Uhrzeigersinn drehen, da

hierdurch die Belastung für Verstärker und

Lautsprecher höher wird.

Function-Wahlschalter q

Die Einstellung des Function-Wahlschalters

entscheidet, solange sich der Monitor-

Wahlschalter in der Position SOURCE beﬁndet

(siehe nächsten Abschnitt), darüber, welche

Quelle Sie hören. Das über den Function-

Schalter ausgewählte Signal wird auch zu den

Preamp- und Tape-Ausgängen gesendet.

Drehen Sie den Function-Wahlschalter an

der Gerätefront auf die Quelle, die Sie hören

möchten.

Monitor-Wahlschalter =

Befindet sich der Monitor-Wahlschalter in

der SOURCE-Position, wird das von Ihnen

wahrgenommene Signal, das auch zu den

Preamp-Ausgängen gesendet wird, über den

Function-Wahlschalter ausgewählt. Beﬁndet

sich der Monitor-Wahlschalter in der TAPE-

Position, wird das Signal von dem an die

Tape-Eingänge angeschlossenen Cassettendeck

wiedergegeben. Auch in dieser Position des

Monitor-Wahlschalters wird das am TAPE-

Eingang anliegende Signal zu den Preamp-

Ausgängen gesendet.

Das zum TAPE-Ausgang gesendete Signal wird

stets über den Function-Wahlschalter ausge-

wählt. Besitzt das zum Aufnehmen verwendete

Gerät eine Mithörfunktion, so können Sie sich

die Aufnahme anhören, wenn Sie den Monitor-

Wahlschalter in die TAPE-Position setzen.

Schutzschaltung 3

Der RA-04 verfügt über eine thermische

Schutzschaltung und einen Überlastschutz.

Hierdurch wird der Vollverstärker vor mögli-

chen Schäden durch extreme oder fehler-

hafte Betriebsbedingungen geschützt. Diese

Schutzschaltung ist unabhängig vom Au-

diosignal und beeinﬂusst den Klang nicht.

Statt dessen überwacht sie die Temperatur

an den Leistungstransistoren und schaltet

den Vollverstärker ab, sobald bestimmte

Temperaturgrenzen überschritten werden.

Es ist unwahrscheinlich, dass es jemals zu

einer Überlastung kommt. Sollte dennoch

eine Störung auftreten, schaltet sich der

Vollverstärker ab. Die LED an der Gerätefront

beginnt zu leuchten.

Schalten Sie den Vollverstärker in diesem

Fall aus und lassen Sie ihn einige Minuten

abkühlen. Versuchen Sie, den Grund für die

Störung herauszuﬁnden und zu beheben. Beim

erneuten Einschalten des Vollverstärkers setzt

sich die Schutzschaltung automatisch zurück,

und die LED erlischt.

In den meisten Fällen wird die Schutzschal-

tung durch eine Fehlfunktion, wie z.B. durch

kurzgeschlossene Lautsprecherkabel oder eine

unzureichende Belüftung, die schließlich zu

einer Überhitzung führt, aktiviert. In sehr selte-

nen Fällen lösen Lautsprecher mit einer extrem

niedrigen Impedanz die Schutzschaltung aus.

Reagiert die Schutzschaltung wiederholt und

können Sie den Fehler nicht ﬁnden, so fragen

Sie Ihren autorisierten Rotel-Fachhändler.

RA-04 Stereo-Vollverstärker

Table of contents

Languages:

Popular Amplifier manuals by other brands

Velleman

Velleman High-Q K2572 Assembly manual

Mofi

Mofi StudioPhono user manual

Audiovox

Audiovox AMP-590A owner's manual

Marantz

Marantz PM6006 quick start guide

ATI Technologies

ATI Technologies AT500NC Series owner's guide

Onkyo

Onkyo TX-906 instruction manual

Easy

Easy X7S 2021 user manual

Tektronix

Tektronix 1A7 instruction manual

Teledyne

Teledyne 7 RU Chassis Operation manual

Cerwin-Vega

Cerwin-Vega CV-900 user manual

Mark Levinson

Mark Levinson Preamplifier N32 Brochure & specs

Trident

Trident A-Range Owner's handbook

Phonic

Phonic XP 3000 Service manual

Pyramid

Pyramid XPA-240 owner's manual

Empertech

Empertech KB-C30PT Installation & operation manual

Lexicon

Lexicon MC-8 brochure

Marantz

Marantz PM8004 Specifications

AUDIO TELEX

AUDIO TELEX SA120 Specifications

Rotel RA-04 User manual

Popular Amplifier manuals by other brands
